| Type de produit | Chaudière gaz à ventouse avec production d'ECS instantanée |
| Marque | DEVILLE |
| Modèle | VNI 24 / VNI 28 |
| Type d'évacuation | Ventouse (tirage forcé) |
| Puissance nominale | 25 kW (VNI 24) / 31 kW (VNI 28) |
| Rendement à 100% Pn | 92,9 % (VNI 24) / 93,1 % (VNI 28) |
| Dimensions (H x L x P) | 763 x 450 x 345 mm |
| Poids | 38 kg (VNI 24) / 40 kg (VNI 28) |
| Température maxi chauffage | 85 °C |
| Pression maxi chauffage | 3 bar |
| Température maxi ECS | 60 °C |
| Pression maxi ECS | 8 bar |
| Débit continu ECS (ΔT 25°C) | 14,3 l/min (VNI 24) / 17,8 l/min (VNI 28) |
| Classe énergétique | ***CE (3 étoiles, selon directive 92/42/CEE) |
| Diamètre sortie fumées | 60/100 mm |
| Vase d'expansion | 8 L (VNI 24) / 10 L (VNI 28) |
| Brûleur | Acier inoxydable |
| Allumage | Électronique |
| Contrôle de flamme | Par ionisation |
| Régulation | 2 plages de température : 30-85 °C (chauffage) ou 30-45 °C (plancher chauffant) |
| Échangeur sanitaire | À plaques en acier inoxydable |
| Dispositifs de sécurité | Thermostat de sécurité surchauffe, pressostat sécurité sortie fumées, pressostat hydraulique manque d'eau, limiteur début d'eau ECS |
| Fonctions supplémentaires | Post-circulation, anti-blocage pompe et vanne 3 voies, indicateur d'anomalies, aide au diagnostic, affichage digital |
| Alimentation | Gaz naturel (kit de conversion propane en option) |
FOIRE AUX QUESTIONS - VNI DEVILLE
Comment régler la température de chauffage ?
Utilisez le tableau de contrôle digital. La chaudière VNI permet deux plages de réglage : 30-85 °C pour le circuit radiateurs ou 30-45 °C pour un plancher chauffant. Consultez la notice pour modifier ces paramètres.
Comment régler la température de l'eau chaude sanitaire ?
La température ECS est réglable via le tableau de contrôle jusqu'à 60 °C maximum. Pour éviter les brûlures, il est recommandé de ne pas dépasser 50 °C. Ajustez selon vos besoins.
Que faire en cas de code d'erreur sur l'afficheur ?
Le tableau de contrôle affiche un code d'anomalie. La chaudière dispose d'un dispositif d'aide au diagnostic. Consultez la notice pour la signification du code. Si le problème persiste, faites appel à un professionnel.
Comment entretenir ma chaudière VNI ?
Un entretien annuel par un professionnel qualifié est obligatoire. Celui-ci comprend le nettoyage du brûleur, de l'échangeur, et la vérification des dispositifs de sécurité. La chaudière indique les anomalies via son affichage digital.
Puis-je installer la chaudière moi-même ?
Non. L'installation doit être réalisée par un installateur agréé conformément aux normes en vigueur. Votre garantie pourrait être annulée en cas d'installation non professionnelle.
Quelle est la pression d'eau recommandée pour le circuit chauffage ?
La pression à froid doit être comprise entre 1 et 1,5 bar. La pression maximale de sécurité est de 3 bar. Utilisez le manomètre fourni pour vérifier. Si nécessaire, remettez de l'eau via le robinet de remplissage.
Comment purger les radiateurs ?
Fermez le chauffage et attendez le refroidissement. Utilisez une clé de purge sur le radiateur pour évacuer l'air jusqu'à ce que l'eau coule. Vérifiez la pression de la chaudière après la purge. Référez-vous à la notice pour plus de détails.
Où trouver le numéro de série de ma chaudière VNI ?
Le numéro de série se trouve sur la plaque signalétique apposée sur le boîtier de la chaudière. Il est nécessaire pour toute demande de pièces détachées ou d'assistance.
Quels sont les accessoires disponibles pour le modèle VNI ?
Les options incluent : kit propane (VNI 24 ou VNI 28), kit hydraulique complet avec support, sonde extérieure, vase d'expansion sanitaire. Voir la liste des codes dans la notice.
La chaudière VNI est-elle compatible avec un thermostat d'ambiance ?
Oui, elle accepte une sonde extérieure (réf. 714062111) qui permet une régulation en fonction de la température extérieure. Pour un thermostat d'ambiance, vérifiez la compatibilité avec votre modèle auprès d'un professionnel.
Questions des utilisateurs sur VNI DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice VNI - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VNI de la marque DEVILLE.
MODE D'EMPLOI VNI DEVILLE
Hauts rendements Fonctionnement basse température Fonction anti-legionelle (CNB/VNB)
NOUVEAUTE DEVILLE THERMIQUE
Modèle balloon

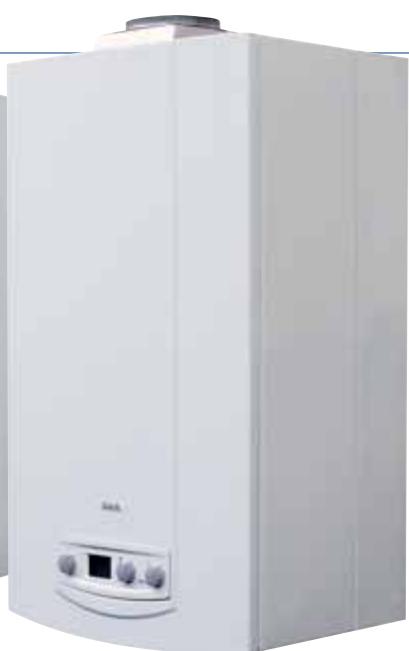

Modèle instantané
Fabrication
- Brûleur en acier inoxydable
- Allumage électronique
- Bypass automatique
- Contrôle de flamme par ionisation
- Contrôle de température par sondes CTN Dispositif post-circulation et anti-blocage pompe et vanne 3 voies
- Réglage de 2 plages de température : 30-85°C ou 30-45°C
- Ballon ECS 60 I en inox AISI 316 L avec double serpentin de réchauffage
- Indicateur d'anomalies sur tableau chaudière
Échangeur sanitaire à plaques en acier inoxydable Dispositif d'aide au diagnostic des pannes Tableau de contrôle avec affichage digital
Installation
Départ/Retour chauffage 3/4″G Départ/Retour ECS 1/2″G Gaz 3/4″
Equipements de SERIE
- Dispositif de modulation sur vanne gaz
- Circulateur avec dégazeur
- Pressostat sécurité sur sortie fumées (VNB-VNI)
- Dispositif d'anomalie de tirage (CNB-CNI) Thermostat sécurité surchauffe
- Pressostat hydraulique sécurité manque d'eau
- Limiteur de début d'eau ECS
- Kit robinetterie (4 vannes + tubulures)
- Kit ventouse coaxiale horizontalement 1 m (VNB-VNI)
Vase d'expansion 7,5 I - Soupape de sécurité chauffage 3 bar / sanitarytaire 7 bar
Vase d'expansion 81 (10 I-VNI 28) - Soupape de sécurité chauffage 3 bar
| CNB/VNB | CNB 24/60 | VNB 24/60 | VNB 28/60 | |
| Puisance | (kW) | 23,3 | 24 | 28 |
| Evacuation | Tirage naturel | Ventouse | Ventouse | |
| Ø sortie fumées | (mm) | 125 | 60/100 | 60/100 |
| Capacitéallon | (litres) | 60 | 60 | 60 |
| Code | CNB24 | VNB24 | VNB28 | |
| CNI/VNI | CNI 24 | VNI 24 | VNI 28 | |
| Puisance (kW) | 24 | 25 | 31 | |
| Evacuation | Tirage naturel | Ventouse | Ventouse | |
| Ø sortie fumées (mm) | 125 | 60/100 | 60/100 | |
| Code | CNI24 | VNI24 | VNI28 | |
| OPTIONS: Kit propane CNB 24/60 | B0040311 | Kit propane CNI - VNI 24 | B0040390 | |
| Kit propane VNB 24/60 - 28/60 | Kit propane VNI 28 | B0040393 | ||
| Kit hydraulique complet CNB - VNB (support avec robinetterie montée, gabarit de pose et barre de soutien) | 71407371 | |||
| Kit hydraulique complet CNI - VNI (support avec robinetterie montée et gabarit de pose) | 714068012 | |||
| Sonde extérieure | 714062111 | Vase d'expansion sanitaire 2 litres (CNB-VNB) | ||
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | ***CE | ***CE | |
| Evacuation | Tirage naturel | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 125 | 60/100 | 60/100 |
| Puisance nominale | kW | 23,3 | 24 | 28 |
| Puisance calorifique | kW | 25,8 | 25,8 | 30,1 |
| Rendement à 100 % Pn | % | 91 | 92,9 | 93,1 |
| Hauteur | mm | 950 | 950 | 950 |
| Largeur | mm | 600 | 600 | 600 |
| Profondeur | mm | 466 | 466 | 466 |
| Poids | kg | 60 | 70 | 70 |
| Température maxi chauffage | °C | 85 | 85 | 85 |
| Pression maxi chauffage | bar | 3 | 3 | 3 |
| Capacité gallon | I | 60 | 60 | 60 |
| Température maxi ECS | °C | 60 | 60 | 60 |
| Pression maxi ECS | bar | 7 | 7 | 7 |
| Débit continu ECS ΔT 25 °C | l/min | 13,7 | 13,3 | 14,3 |
| Débit spécifique ECS (selon EN 625) | l/min | 17,7 | 17,9 | 19 |
| CNI/VNI | CNI 24 | VNI 24 | VNI 28 | |
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | ***CE | ***CE | |
| Evacuation | Tirage naturel | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 125 | 60/100 | 60/100 |
| Puisance nominale | kW | 24 | 25 | 31 |
| Puisance calorifique | kW | 26,3 | 26,9 | 33,3 |
| Rendement à 100% Pn | % | 91,2 | 92,9 | 93,1 |
| Hauteur | mm | 763 | 763 | 763 |
| Largeur | mm | 450 | 450 | 450 |
| Profondeur | mm | 345 | 345 | 345 |
| Poids | kg | 33 | 38 | 40 |
| Température maxi chauffage | °C | 85 | 85 | 85 |
| Pression maxi chauffage | bar | 3 | 3 | 3 |
| Température maxi ECS | °C | 60 | 60 | 60 |
| Pression maxi ECS | bar | 8 | 8 | 8 |
| Débit continu ECS ΔT 25 °C | l/min | 13,7 | 14,3 | 17,8 |
| Débit spécifique ECS (selon EN 625) | l/min | 11,2 | 11,5 | 13,7 |
Implantation
CNB/VNB
CNI/VNI
