MODE D'EMPLOI VNB 28-60 DEVILLE
Chaudières murales à gaz HAUT rendement
CNB 24/60
VNB 24/60
VNB 28/60
NOTICE D'EMPLOI ET D'INSTALLATION DESTINÉE À L'UTILISATEUR ET À L'INSTALLATEUR
Cher Client,
Nous sommes heureux que vous ayez besoin de notre produit.
Les chaudières sont fabriquées dans le souci de vous donner entière satisfaction, en respectant les normes de sécurité les plus strictes ainsi que les normes de qualité les plus sévères.
Afin que vous produisiez vous apporte le meilleur service, nous vous conseillons de lire attentivement la présente notice avant toute utilisation. Les informations qu'elle contient vous permettront de tirer le meilleur parti de votre chaudière.
Attention:
Les différentes parties de l'emballage doivent être tenues hors de portée des enfants.
Entretenez régulièrement votre installation
L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Il devra être effectué une fois par an par un professionnel qualifié:
l'entretien de la chaudière (vérification, réglage, nettoyage, remplacement de pièces d'usure normale et détartrage éventuel);
- la vérification de l'étanchéité du conduit de la ventouse et du terminal.
Pour toutes les opérations d'entretien de votre chaudière, des formules d'entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites ci-dessus.
Garantie
La garantie est donnée pour un usage normal des appareils et dans la mesure où les instructions de la notice d'emploi sont respectées. Nous ne saurions trop vous conseiller de lire attentivement cette notice ainsi que les conditions de garantie ci-dessous. Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l'art, normes et réglementations en vigueur. Nos appareils sont garantis à dater du jour de la facture pour 2 ans. Pour bénéficier de la garantie, seule la présentation de la facture d'achat fait foi. Pendant la période de garantie, DEVILLE garantit tout défaut de matière ou de fabrication et n'est tenu qu’au remplacement gratuit des pièces reconnues défectueuses après contrôle par ses services. D’une manière non limitative, la garantie ne couvre pas les effets dus à l’usure normale, ainsi que les déteriorations résultant d’une mauvaise utilisation de l’appareil, d’un défaut d’installation ou d’une insuffisance d’entretien. Ces dispositions ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts ou vices cachés qui s’applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil. En cas de litige, seuls les tribunaux du siège social de la société DEVILLE THERMIQUE sont compétents.
Ces modèles de chaudières possèdent le marquage CE conformément aux conditions essentielles des Directives suivantes :
- Directive gaz 90/396/CEE
- Directive Rendements 92/42/CEE
- Directive compatibilité électromagnétique 89/336/CEE
- Directive basse tension 73/23/CEE
C E
Instructions destinées à l'utilisateur
- Recommandations avant l'installation 3
- Recommandations avant la mise en marche 3
- Mise en service de la chaudière 4
- Réglage de la température ambiante 4
- Réglage de la température de l'eau sanitaire 4
- Arrêt de la chaudière 5
- Arrêt prolongé de l'installation. Protection contre le gel 5
- Remplissage de la chaudière 5
- Changement de gaz 6
- Signalisations - Déclenchement des dispositifs de sécurité 6
- Instructions de maintenance régulière 6
Instructions destinées à l'installateur
- Recommandations générales 7
- Recommandations avant l'installation 8
- Gabarit de fixation de la chaudière au mur 9
- Dimensions de la chaudière 10

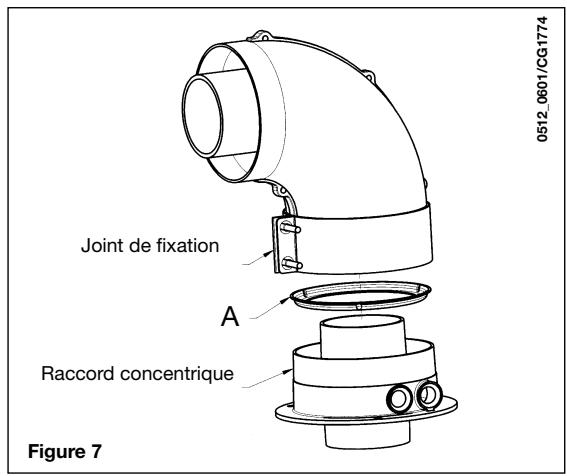

- Installation des conduits d'évacuation - aspiration 10

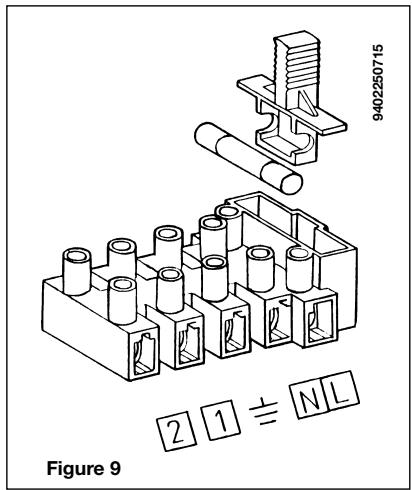

- Branchement électrique 12
- Raccordement d'un thermostat d'ambiance 13

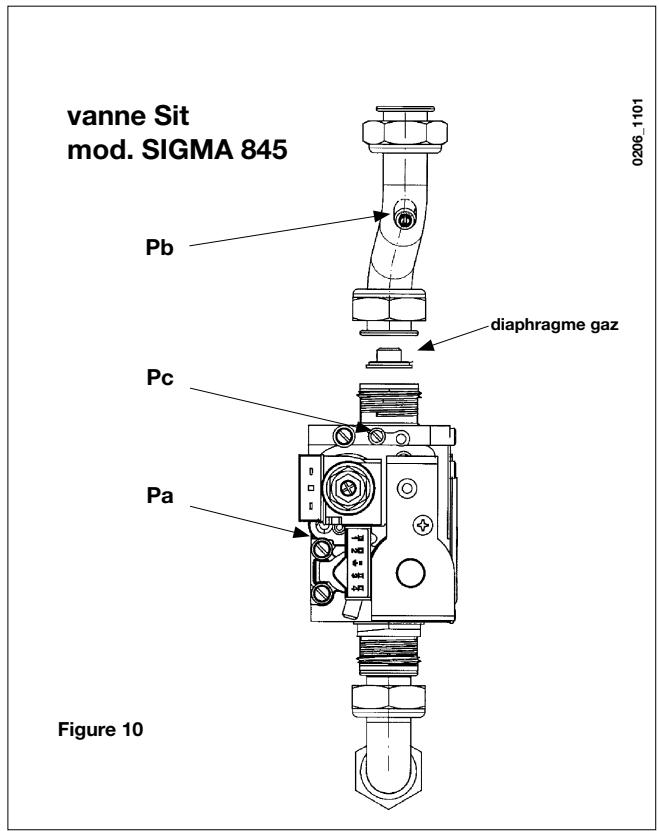

- Modalités pour le passage à un autre type de gaz 13 20. Dispositifs de réglage et de sécurité 15

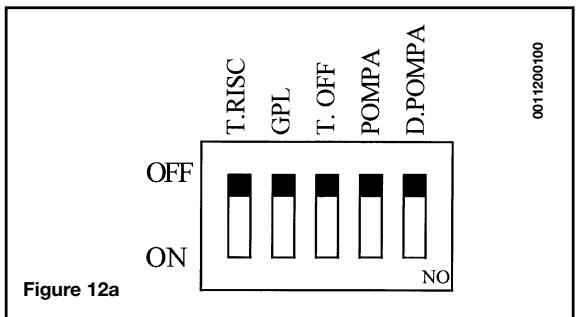

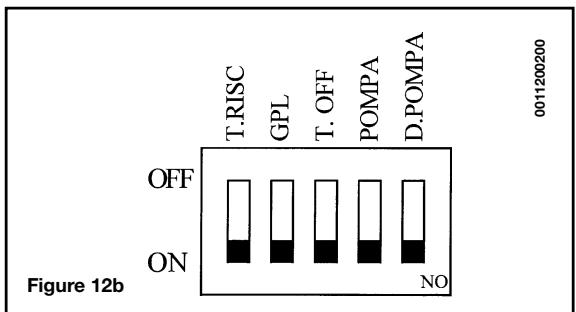

- Réglages à effectuer sur la carte électronique 16

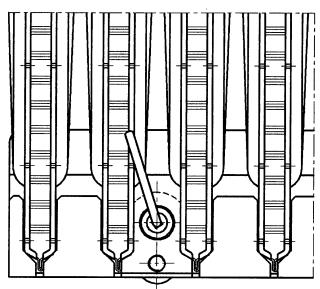

- Positionnement de l'électrode d'allumage et détection de flamme 17
- Vérification des paramètres de combustion 17
- Caractéristiques de la pompe de circulation 17

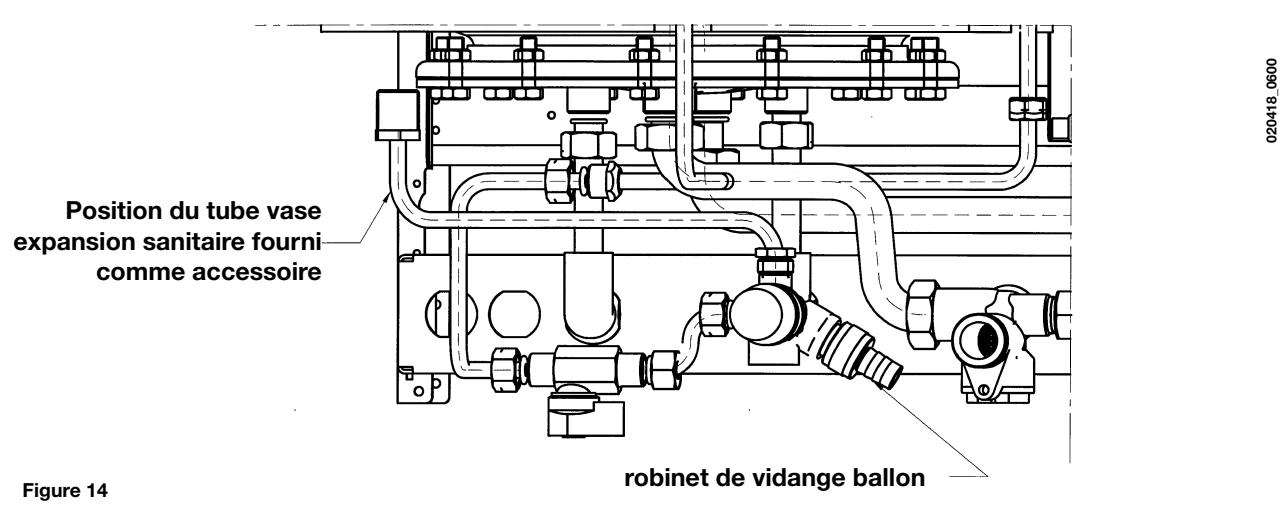

- Vase d'expansion sanitaire 18
- Vidange de l'eau contenue dans le gallon 18
- Raccordement de la sonde extérieure 18
- Schéma fonctionnel des circuits 20-21
- Schéma de raccordement des connecteurs 22-23
- Caractéristiques techniques 24
1. Recommandations avant l'installation
Cette chaudière permet de chauffer l'eau à une température inférieure à celle d'ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, en compatibilité avec ses performances et sa puissance.
Avant de faire raccorder la chaudière par un technicien professionnellement qualifié, procéder aux opérations suivantes:
a) Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suffit de vérifier la mention sur l'emballage et la plaquette sur l'appareil. b) vérifier si le tirage de la cheminée est bon, qu'il ne présente aucun étranglement et qu'il ne compte aucune évacuation d'autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et prescriptions spécifiques en vigueur. c) En cas de raccordements sur des anciens conduits montants, vérifier que ces derniers sont propres pour éviter que les dépôts de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement. d) Il est également indispensable de prendre les précautions suivantes afin de préserver le fonctionnement et la garantie de l'appareil :
1. Circuit sanitaire :
1.1. Si la durée de l'eau dépasse la valeur de 20°F ( 1^ = 10 mg de carbonate de calcium par litre d'eau), installer un doseur de polyphosphates ou un système semblable conforme aux normes en vigueur. 1.2. Procéder à un nettoyage complet de l'installation après avoir installé l'appareil et avant de l'utiliser.
2.1. Nouvelle installation
Avant d'installer la chaudière, nettoyer le circuit afin d'éliminer tout résidu de filtage, soudure et tout solvant avec des produits spécifiques disponibles dans le commerce, non acides et non alcalins, qui n'attaquent pas les métaux, les parties en plastique et le caoutchouc. Les produits recommandés pour le nettoyage sont :
SENTINEL X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.
2.2. Ancienne installation :
Avant d'installer la chaudière, nettoyer le circuit pour éliminer les boues et les contaminants avec des produits spécifiques disponibles dans le commerce et cités au point 2.1.
Pour protéger l'installation des incrustations, utiliser des produits susceptibles tels que SENTINEL X100 et FERNOX Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.
La présence de dépôts dans l'installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière (surchauffe et échangeur bruyant).
Le non-respect des points précédents annule la garantie.
2. Recommandations avant la mise en MARCHE
Le premier allumage est réservé au Service d'Assistance Technique agréé qui devra vérifier :
a) Que les données mentionnées sur la plaque correspondent à celles des réseaux d'alimentation (électricité, eau, gaz). b) que l'installation est conforme aux réglementations, arrêtés et normes en vigueur et notamment au DTU P 45-204 et Arrêté du 2 Août 1977 "Règles techniques de Sécurité". c) que le branchement électrique sur le réseau est réglementaire et que la chaudière est raccordée à une prise de terre.
Le non-respect des points précédents annule la garantie.
Avant la mise en service, enlevez la pellicule protectrice de votre chaudière sans utiliser d'outils ni de matériel abrasifs qui pourrait endommager les parties laquées.

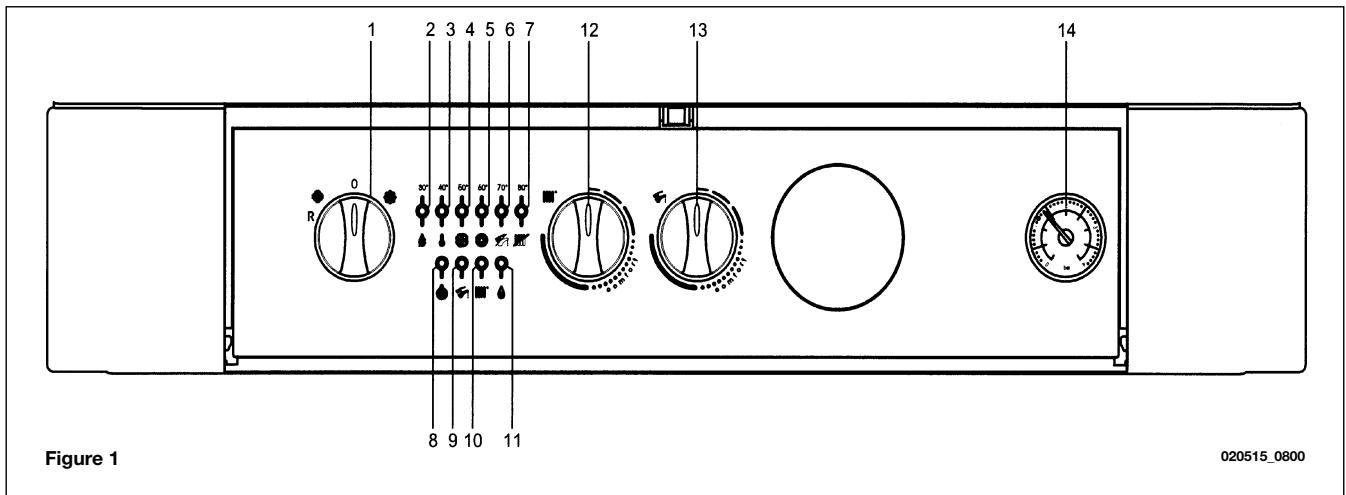

3. Mise en service de la chaudière
Procédez de la manière suivante afin d'effectuer correctement les opérations d'allumage:
1) branchez la chaudière sur le réseau électrique; 2) ouvrez le robinet gaz; 3) tournez le bouton du commutateur (1) pour mettre la chaudière en position Eté ( ) ou Hiver (; 4) tournez les boutons de réglage de la température chauffage (12) et de l'eau chaude sanitaire (13) de manière à allumer le brûleur principal.
Pour augmenter la température, tournez le bouton dans le sens des aiguilles d'une montre et vice versa pour la diminuer.
Attention: En phase de premier allumage, et tant que l'air contenu dans la canalisation de gaz n'est pas évacué, il se peut que le brûleur ne s'allume pas et que la chaudière se mette en sécurité.
Il est conseillé dans ce cas de recommencer les opérations de mise en route jusqu'à l'arrivée du gaz au brûleur, en mettant momentanément le bouton (1) sur le symbole (R) (voir aussi la figure 4).
L'installation doit être équipée d'un thermostat d'ambiance pour le contrôle de la température dans les locaux (en option).
Sans thermostat d'ambiance, il est possible de réaliser un contrôle de la température ambiante en manoeuvrant le bouton (12) et en modifier la consigne de température d'eau du circuit départ chauffage.
Pour augmenter la température, tournez le bouton dans le sens des aiguilles d'une montre et vice versa pour la diminuer.
La modulation électronique de la flamme permettra à votre chaudière d'atteindre la température programmée en adaptant le débit du gaz au brûleur suivant les conditions de l'échange thermique.
5. Réglage de la temperature de l'eau sanitaire

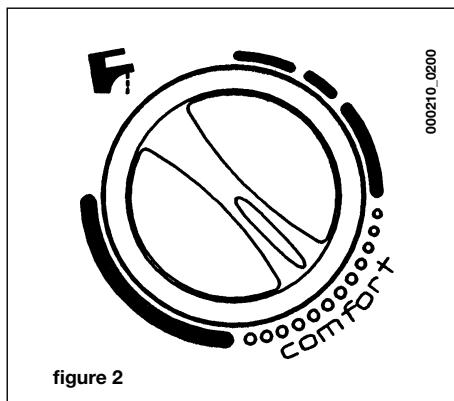

Quand on positionne le bouton (13) au minimum, la fonction sanitaire n'est pas activée. Dans ces conditions, la chaudière assure seulement la fonction antigel sanitaire.
La vanne à gaz modulante a un dispositif qui permet de modifier la flamme aussi bien en fonction du positionnement du bouton (13) de réglage de la température de l'eau sanitaire, qu'en fonction du soutirage d'eau chaude.
Cette modulation assure une température d'eau chaude sanitaire constante même à très petit débit.
Nous vous conseillons, pour économiser l'énergie, de positionner le bouton suivant dans la figure 2. En hiver, il faudra probablement augmenter la température de l'eau en fonction des valeurs désirées.
6. ARRET DE LA CHAUDière
Pour éteindre la chaudière, tourner le bouton (1) en position (0). On interrompt ainsi l'alimentation électrique de l'appareil.
7. Arrêt prolongé de l'installation. Protection CONTRE le GEL
Il est préférible d'éviter de vidanger votre installation de chauffage car tout apport d'eau total ou partiel favorisera les risques de corrosion, boues de chauffage et entartrage.
Si vous n'utilisez pas l'installation au cours de l'hiver, et s'il y a risque de gel, nous vous conseillons de mélanger l'eau de l'installation à des produits antigel destinés à cet usage spécifique (par ex. du glycol propylénique associé à des inhibiteurs d'entartrage et de corrosion).
Le boîtier de commande de la chaudière gère la fonction antigel de votre installation de chauffage et sanitaire. Lorsque la température de départ chauffage est inférieure à 5°C, la chaudière se met en fonctionnement jusqu'à obtenir une température de départ de 30°C.
Cette fonction est opérationnelle si :
- la chaudière est alimentée électriquement;
- le commutateur (1) n'est pas en position (0);
- la chaudière est alimentée en gaz, et le robinet de gaz est ouvert;
- la pression de l'installation est suffisante;
- la chaudière n'est pas en sécurité.
8. Remplissage de la chaudière
Important: Vérifiez périodiquement que la pression lue sur le manomètre (14) lorsque l'installation est froide soit de 0,5 - 1 bar. En cas de surpression, manoeuvrez le robinet de vidange de la chaudière. Si la pression est inférieure, manoeuvrez le robinet de remplissage de la chaudière (figure 3).
Nous vous conseillons d'ouvrir ce robinet très lentement, de manière à faciliter la purge d'air. Après cette opération, il pourrait s'avérer nécessaire de mettre temporairement le sélecteur 1 en position (0) pour rétablir le fonctionnement de l'appareil.
Si vous observez de fréquentes diminutions de pression, demandez au Service d'assistance technique agréé d'intervenir.
La chaudière est équipée d'un pressostat différentiel hydraulique qui bloque le fonctionnement de la chaudière si la pompe est bloquée ou s'il y a un manque d'eau.
Figure 3
9. Changement de gaz

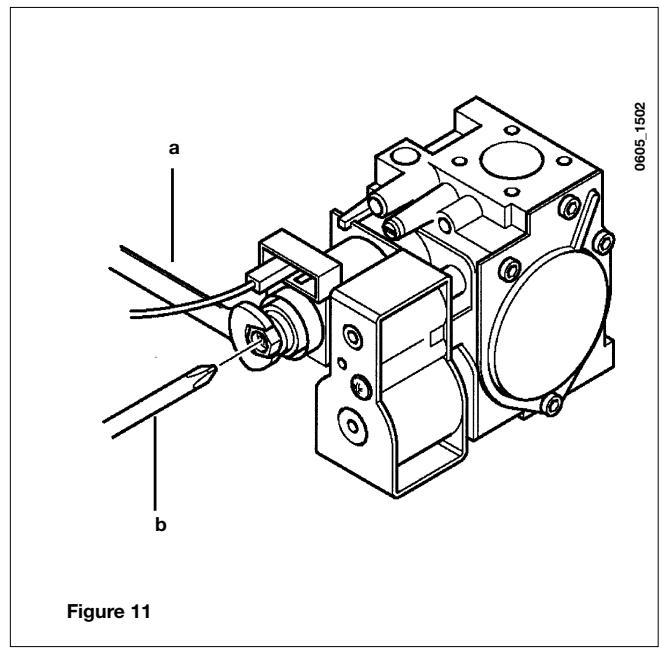

Les chaudières peuvent fonctionner aussi bien avec du gaz naturel qu'avec du gaz GPL.
Si une transformation est nécessaire, il faut s'adresser au Service d'assistance technique agréé.
10. Signalisations-declenchement des dispositifs de securite

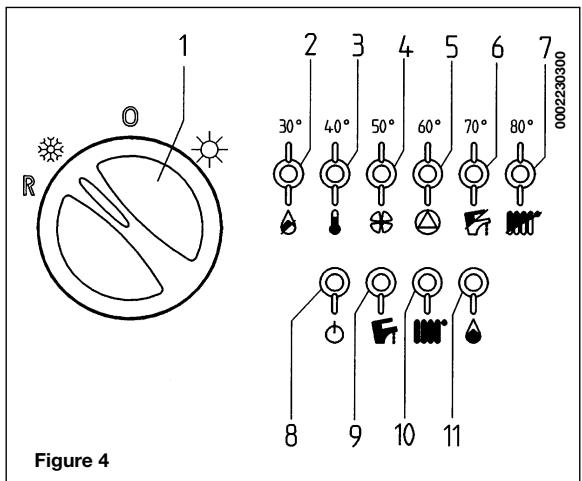

1 Sélecteur Éte-Hiver-Armement 2 Signalisation d'arrêt de gaz 3 Signalisation intervention thermostat de sécurité 4 Signalisation manque de tirage ou intervention thermostat fumées 5 Signalisation de manque d'eau ou de pompe bloquée 6 Signalisation de defaulted sansi 7 Signalisation de defaulted sonde chauffage 8 Signalisation mise sous tension 9 Signalisation fonctionnement en sanitaire 10 Signalisation fonctionnement en chauffage 11 Signalisation présence flamme
Les signalisations 2 à 7 montrent la température atteinte par l'installation de chauffage. En cas d'anomalie de fonctionnement, le type de défaut est visualisé par une signalisation CLIGNOTANTE.
Si les signalisations 6 et 7 clignotent simultanément, il y a un défaut sur la sonde allon.
En ce qui concerne la signalisation (4), le tableau de commande de la chaudière peut composer soit le symbole pour les modèles à chambre étanche à flux forcé, soit le symbole pour les modèles à tirage naturel (sans ventilateur).
En présence de l'une des anomalies suivantes , il est possible de rétablir les conditions de fonctionnement normales en tournant momentanément le bouton (1) en position R. En cas de visualisation de l'une des anomalies suivantes , la signalisation clignote simultanément.
En présence de la signalisation (5), vérifier que la pression du circuit soit bien celle prescrite comme indiquée dans le chapitre 8.
Après plusieurs mises en sécurité, s'adresser au Service d'assistance technique agréé.
11. Instructions de maintenance régulière
Afin de garantir à votre chaudière une efficacité de fonctionnement et une sécurité parfaites, il faut à la fin de chaque saison la faire inspecter par le Service d'assistance technique agréé. Une maintenance sérieuse permet toujours de faire des économies au niveau de la gestion de l'installation.
Le nettoyage externe de l'appareil ne doit pas être effectué à l'aide de substances abrasives, agressives et/ou facilement inflammables (par ex. l'essence, les alcools, etc.) et de toute manière l'appareil ne doit pas fonctionner en phase de nettoyage (voir chapitre 6 arrêt de la chaudière).
12. Recommandations générales
Important: Lorsque le commutateur (1) est en position Hiver (), il faut toujours attendre quelques minutes avant que la régulation chauffage (12) intervienne. Pour rallumer immédiatement le brûleur principal, il faut placer le commutateur (1) en position (0) puis de nouveau en (). Cette attente ne concerne pas la fonction sanitaire.
Les remarques et instructions techniques ci-après s'adressent aux installateurs pour leur donner la possibilité d'effectuer une installation parfaite. Les instructions concernant l'allumage et l'utilisation de la chaudière sont contenues dans les instructions destinées à l'utilisateur.
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
Bâtiments d'habitation
- Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leurs dépendances.
- Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement Sanitaire Départemental.
- Norme NF C 15-100 - Installations électriques à basse tension - Règles.
Établissements recevant du public:
- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public: a) Prescriptions générales pour tous les appareils:
- Articles GZ: Installations aux gaz combustibles et hydrocarbures liquéfiés.
- Articles CH: Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).
Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.
Notre garantie est subordonnée à cette condition.
Protection du réseau d'eau potable
La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôables répondant aux exigences fonctionnelles de la norme NF P 43011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.
Un disjoncteur est intégré à la chaudière.
Il faut également tenir compte du fait que:
- La chaudière peut être utilisée avec n'importe quel type d'émetteur, alimenté en bitube ou monotube. Les sections du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte des caractéristiques hydrauliques disponibles et indiquées au chapitre 25.
- Les différentes parties de l'emballage (sacs en plastique, polystyrène, etc.) ne doivent pas être laissées à la portée des enfants étant donné qu'elles constituent une source potentielle de danger.
- Le premier allumage doit être exécuté par le Service d'assistance technique agréé.
Le non-respect de ces instructions entraîne l'annulation immédiate de la garantie.
13. Recommandations avant l'installation
Cette chaudière permet de chauffer l'eau à une température inférieure à celle d'ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, compatible avec ses performances et sa puissance.
Avant de raccorder la chaudière, procéder de la façon suivante :
a) Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suffit de vérifier la mention sur l'emballage et la plaquette sur l'appareil. b) Vérifier que le tirage de la cheminée est bon, qu'il ne présente aucun étranglement et qu'il ne compte aucune évacuation d'autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et prescriptions spécifiques en vigueur. c) En cas de raccords sur des anciens conduits montants, vérifier que ces derniers sont propres pour éviter que les dépôts de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement.
Il est également indispensable de prendre les précautions suivantes afin de préserver le fonctionnement et la garantie de l'appareil :
A. circuit sanitaire :
a.1. Si la dureté de l'eau dépasse la valeur de 20°F ( 1^ = 10 mg de carbonate de calcium par litre d'eau), installer un doseur de polyphosphates ou un système semblable conforme aux normes en vigueur. a.2. Procéder à un nettoyage complet de l'installation après avoir installé l'appareil et avant de l'utiliser.
B.1. Nouvelle installation
Avant d'installer la chaudière, nettoyer le circuit afin d'éliminer tout résidu de filtage, soudure et tout solvant avec des produits spécifiques disponibles dans le commerce, non acides et non alcalins, qui n'attaquent pas les métaux, les parties en plastique et le caoutchouc. Les produits recommandés pour le nettoyage sont : SENTINEL X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.
B.2. ancienne installation :
Avant d'installer la chaudière, nettoyer le circuit pour éliminer les boues et les contaminants avec des produits spécifiques disponibles dans le commerce et cités au point b.1.
Pour protéger l'installation des incrustations, utiliser des produits susceptibles tels que SENTINEL X100 et FERNOX Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.
La présence de dépôts dans l'installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière (par ex. surchauffe et échangeur bruyant).
Le non-respect des points précédents annule la garantie.

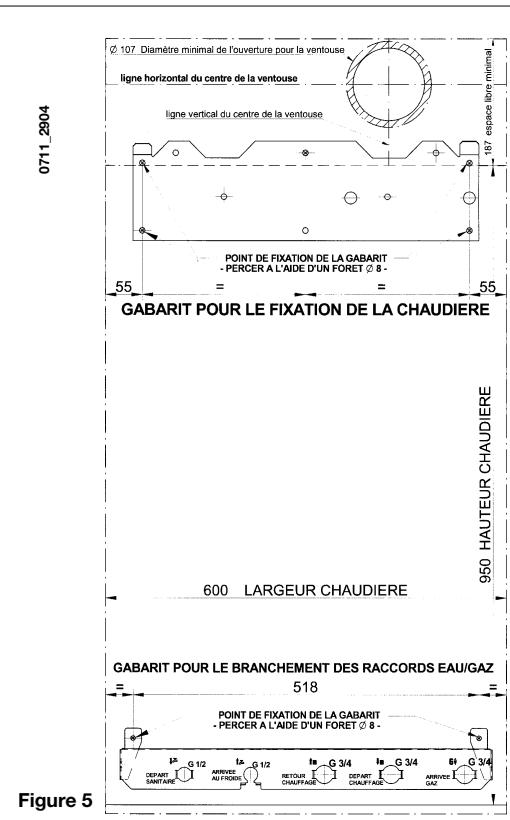

14. Gabarit de fixation de la chaudière au MUR
Une fois décidé l'endroit exact où la chaudière sera positionnée, fixer le gabarit papier au mur. Procéder à la pose de l'installation en partant de la position des raccords hydrauliques et de gaz présents sur le kit barrette de robinetterie.
Dans le cas d'installations anciennes ou si on effectue un remplacement, il est de plus conseillé de prévoir sur le retour à la chaudière et en position basse un pot de décantation destiné à recueillir les dépôts présents même après le nettoyage, et qui pourrait par la suite entraîner dans le circuit.
Une fois la chaudière fixée, effectuer le raccordement aux conduits d'évacuation et d'aspiration, fournis comme accessoires, en suivant les indications données dans les chapitres suivants.
En cas d'installation de la chaudière modèle CNB 24/60, le raccordement à la cheminée doit se faire par un tube métallique de diamètre 125 mm pouvant résister durablement aux sollicitations mécaniques normales, à la chaleur et à l'action des produits de combustion et de leurs condensats éventuels.
000 000 1: sortie eau chaude sanitaire G 1/2 2: entrée eau froide sanitaire G 1/2 3: retour installation de chauffage G 3/4 4: départ chauffage G 3/4 5: entrée gaz dans la chaudière G 3/4
Figure 5.1
L'utilisation de conduits d'évacuation concentrique 80/125 mm est possible grâce à un accessoire d'adaptation qui est en option sur demande et qui doit être monté sur le raccord concentrique de la chaudière.
Ce type de conduit peut être utilisé en cas de longueurs supérieures à celles qui sont admises avec les conduits Ø 60/100 mm.
L'évacuation des condensats, présente sur l'accessoire d'adaptation, doit être raccordée à l'évacuation au moyen d'un siphon.
15. Dimensions de la chaudier
CNB 24/60 Figure 6
VNB 24/60 - VNB 28/60
Modèle VNB 24/60 - VNB 28/60
La chaudière peut être installée facilement et selon plusieurs possibilités grâce aux accessoires fournis et décrits plus loin.
La chaudière est, à l'origine, conçue pour être raccordée à un conduit d'évacuation - aspiration de type coaxial, vertical ou horizontal. Il est également possible d'utiliser des conduits séparés.
Pour l'installation, utiliser exclusivement des accessoires fournis par le fabricant de l'appareil!
AVERTISSEMENT: Pour garantir une sûreté de fonctionnement, il faut que les conduites de fumées soient bien fixées au mur au moyen des brides de fixation.
0503_0905/CG1638
Conduit d'évacuation - aspiration coaxial (concentrique)
Ce type de conduit permet d'évacuer les gaz brûlés et d'aspirer l'air comburant aussi bien à l'extérieur du bâtiment que dans des conduits montants de type 3CE.
Le coude coaxial permet de raccorder la chaudière aux conduits d'évacuation-aspiration en toutes directions grâce à la possibilité de rotation. Il peut également être utilisé comme coude supplémentaire en association avec le conduit coaxial ou la courbe.
| L.MAX.(m) | DIAPHRAGMEASPIRATION (A)(mm) | |
| VNB 24/60 | 0,5 | 73 |
| 0,5 à 2 | 80 | |
| 2 à 4 | NON | |
| VNB 28/60 | 2 | OUI |
| 2 à 4 | NON |
En cas d'évacuation à l'extérieur, le conduit d'évacuation-aspiration doit dépasser du mur de 18 mm minimum pour permettre de positionner la rosace en aluminium et son scellement et éviter ainsi toute infiltration d'eau. La pente minimum vers l'extérieur de ces conduits doit être de 1 cm par mètre de longueur.
- L'insertion d'un coude à réduit la longueur totale du conduit de 1 mètre.
- L'insertion d'un coude à réduit la longueur totale du conduit de 0,5 mètre.
- Le premier coude à ne reste pas dans le calcul de la longueur maximum disponible.
16.1 Examples d'installation avec des conduits horizontal
L'installation peut être effectuée que le toit soit incliné ou plat en utilisant l'accessoire cheminée et la tuile prévue à cet effet avec gaine disponible sur demande.
Pour plus de détails sur les modalités de montage des accessoires, voir les fiches techniques accompagnant ceux-ci.
17. Branchement électrique
La sécurité électrique de l'appareil n'est assurée que lorsqu'il est branché correctement sur une installation de mise à la terre efficace, et conformément aux normes de sécurité en vigueur concernant les installations. La chaudière doit être branchée sur un réseau d'alimentation électrique 230 V monophasé + prise de terre au moyen du câble à trois fils fourni avec l'appareil, et en respectant la polarité Phase-Neutre.
Le branchement doit être effectué au moyen d'un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. En cas de remplacement du câble d'alimentation, on doit utiliser un câble réglementaire "HAR HO5 VV-F" de 3 × 0,75 ~mm^2 ayant un diamètre maximum de 8 mm.
Accès au bornier d'alimentation
- couper l'alimentation électrique de la chaudière au moyen de l'interrupteur bipolaire;
- dévisser les deux vis qui fixent le tableau de commande à la chaudière;
- faire basculer le tableau de commande;
- enlever le couvercle afin d'accéder à l'endroit des branchements électriques (figure 8).
Le fusible instantané de 2 A est incorporé dans le bornier d'alimentation (extraire le porte-fusible de couleur noire pour le contrôle et/ou le remplacement).
(L) = phase marron (N) = neutre bleu (-) = terre jaune-vert (1) (2) = contact pour thermostat d'ambiance
Important : respecter la polarité d'alimentation électrique phase/neutre
Figure 8
AVERTISSEMENT: Si l'appareil est raccordé directement à une installation plancher chauffant, il faut prévoir un thermostat de sûreté extérieure à la chaudière pour la protection de l'installation contre le surchauffage (aquastat de sécurité).
18. Raccordement d'un thermostat d'ambiance
- accéder au bornier d'alimentation (figure 9) comme indiqué au chapitre précédent;
- enlever le shunt lient sur les bornes (1) et (2) et connecter le thermostat d'ambiance à la place;
19. Modalite pour le passage à un autre type de gaz
La chaudière peut être transformée pour fonctionner avec du gaz naturel (G20-G25) ou du gaz liquide (G30-G31) : opération réservée au Service d'Assistance Technique agrée.
Procéder, dans l'ordre, aux opérations suivantes :
A) Remplacer les injecteurs; B) Modifier le réglage de la pression minimum et maximum.
A) Remplacement des injecteurs
- dégager le brûleur principal de son logement avec précaution;
- remplacer les gicleurs du brûleur principal en ayant soin de les bloquer à fond afin d'éviter toute fuite de gaz. Le diamètre des injecteurs est indiqué dans le tableau 1.
B) Tarage du régulateur de pression
- Relier la prise de pression positive d'un manomètre différentiel, si possible à eau, à la prise de pression (Pb) située sur la bride de sortie de la vanne gaz (figure 10). Brancher la prise négative - des modèles à chambre étanche - du manomètre à un "T" afin de relier la prise d'équilibrage pression de la chaudière, la prise d'équilibrage pression de la vanne gaz (Pc) et le manomètre. (On obtient le même résultat en reliant le manomètre à la prise de pression (Pb) sans le panneau avant de la chambre étanche);
Mesurer la pression aux brûleurs selon une technique différente de celle décrite pourrait fausser la valeur car elle ne tiendrait pas compte de la dépression que crée le ventilateur dans la chambre étanche.
B1) Réglement à la puissance nominale :
ouvrir le robinet de gaz; - tourner le commutateur (1) et mettre la chaudière sur la position hiver (); ouvrir le robinet de prélevement d'eau sanitaire à un débit minimum de 10 litres/minute ou s'assurer qu'il y a une demande maxi de chaleur; - ôter le couvercle du modulator (le faire pivoter d'un quart de tour dans le sens des aiguilles d'une montre et tirer dessus); - régler la vis en laiton (a) Fig. 11 jusqu'à obtenir les valeurs de pression indiquées dans le tableau 1; - Vérifier que la pression d'alimentation de la chaudière, mesurée à la prise de pression (Pa) de la vanne gaz (Fig. 10) est correct (37 mbar pour le gaz propane, 20 mbar pour le gaz methane ou 25 mbar pour le gaz G25);
B2) Réglage à la puissance réduite
- débrancher le câble d'alimentation du modulator et desserrer la vis (b) Fig. 11 jusqu'à atteindre la valeur de pression correspondant à la puissance réduite (voir tableau 1);
- rebrancher le câble;
- remettre le couvercle du modulateur et le fixer.
B3) Vérifications finales
Indiquer le type de gaz et le tarage effectué sur la plaquette.
Tableau injecteurs du brûleur
| CNB24/60 | VNB24/60 | VNB28/60 | ||||||||||
| type de gaz | G20 | G25 | G31 | G20 | G25 | G31 | G20 | G25 | G31 | |||
| diamètre injecteurs (mm) | 1,18 | 1,18 | 0,69 | 1,18 | 1,18 | 0,69 | 1,18 | 1,18 | 0,69 | |||
| Pression brûleur (mbar*) | 1,6 | 2,1 | 6,6 | 1,7 | 2,1 | 6,9 | 1,7 | 2,2 | 6,9 | |||
| PUISSANCE RÉDUIT | ||||||||||||
| Pression brûleur (mbar*) | 7,5 | 9,2 | 18,1 | 7,8 | 9,5 | 24,7 | 10,8 | 12,5 | 32,7 | |||
| PUISSANCE NOMINALE | ||||||||||||
| Diamètre diaphragme gaz (mm) | 4,2 | 3,5 | 4,2 | 3,5 | 4,8 | |||||||
| Nombre injecteurs | 18 | |||||||||||
- 1 mbar = 10,197 mm H₂O Tableau 1
Tableau 2
| CNB 24/60 / VNB 24/60 | VNB28/60 | |||||||
| Consommation 15 °C - 1013 mbar | G20 | G25 | G31 | G20 | G25 | G31 | ||
| Puisance utile nominale | 2,73 m³/h | 3,17 m³/h | 2,00 kg/h | 3,18 m³/h | 3,70 m³/h | 2,34 kg/h | ||
| Puisance utile réduite | 1,26 m³/h | 1,46 m³/h | 0,92 kg/h | 1,26 m³/h | 1,46 m³/h | 0,92 kg/h | ||
| p.c.i. | 34,02 MJ/m³ | 29,25 MJ/m³ | 46,30 MJ/kg | 34,02 MJ/m³ | 29,25 MJ/m³ | 46,30 MJ/kg | ||
La chaudière est construite conformément à toutes les préconisations contenues dans les Normes européennes de référence. Elle est notamment équipée des dispositifs suivants:
Potentiomètre de réglage chauffage
Ce dispositif règle la température maximum de l'eau du circuit de chauffage. Il peut être programmé entre un minimum de 30°C et un maximum de 85°C ou un minimum de 30°C et un maximum de 45°C.
Pour augmenter la température, tournez le bouton (12) dans le sens des aiguilles d'une montre et vice versa pour la diminuer.
Potentiomètre de réglage de l'eau sanitaire
Ce dispositif règle la température maximum de l'eau sanitaire. Il peut être programmé entre un minimum de 5°C et un maximum de 60°C selon le débit d'eau soutirée.
Pour augmenter la température, tourner le bouton (13) dans le sens des aiguilles d'une montre et vice versa pour la diminuer.
Pressostat air pour les modèles VNB 24/60 - 28/60
Ce dispositif permet le fonctionnement du brûleur seulement si le circuit des fumées fonctionne parfaitement.
En présence de l'une des anomalies suivantes:
terminal d'évacuation bouché - venturi bouché - ventilateur bloqué - liaison venturi - pressostat interrompue
La chaudière reste en état d'attente et le témoin (4) clignote.
- Thermostat des fumées pour le modèle CNB 24/60
Ce dispositif dont le capteur est situé à gauche de la boîte à fumée, interrompt l'alimentation en gaz du brûleur principal en cas de cheminée obstruée et/ou de manque de tirage.
Dans ces conditions la chaudière s'arrête et seulement après avoir éliminé la cause de l'intervention, il sera possible de répéter l'allumage en tournant le sélecteur (1) momentanément en position R.
Thermostat de sécurité
Ce dispositif dont le capteur est placé au départ du chauffage interrompt l'arrivée de gaz au brûleur en cas de surchauffe de l'eau contenue dans le circuit primaire. Dans ces conditions, la chaudière est mise en sécurité et ce n'est qu'après avoir éliminé le problème qui a provoqué l'intervention du thermostat qu'il est possible de répéter l'opération d'allumage en tournant le sélecteur (1) momentanément en position (R).
Il est interdit de mettre ce dispositif hors-service.
- Détection de flamme par ionisation
L'électrode de détection, placée à droite du brûleur, garantit la sécurité en cas de manque de gaz ou d'interrallumage incomplet du brûleur principal.
Dans ces conditions, la chaudière est mise en sécurité.
Mettre le bouton (1) momentanément en position R pour rétablir les conditions de fonctionnement normal.
- Pressostat différentiel hydraulique
Ce dispositif monté sur le groupe hydraulique permet de n'allumer le brûleur principal que si la pompe est en état de fournir la hauteur d'élevation nécessaire. Il sert à protéger l'échangeur eau-fumées contre un manque d'eau eventuel ou le blocage de la pompe.
Postcirculation pompe
La postcirculation de la pompe, obtenue par gestion électronique, dure 3 minutes et est activée dans la fonction chauffage, après la coupure du brûleur principal, par l'intervention du thermostat d'ambiance.
- Dispositif antigel d'eau (circuit de chauffage)
La chaudière dispose d'un système antigel automatique. Lorsque la température de départ chauffage est inférieure à 5°C, la chaudière se met en fonctionnement jusqu'à obtenir une température de départ de 30°C. Cette fonction est opérationnelle si la chaudière est alimentée électriquement, le commutateur (1) n'est pas sur la position (0), il y a du gaz, et la pression de l'installation est suffisante.
Dispositif antigel d'eau (circuit du ballon)
Lorsque la température du ballon est inférieure à 5°C la chaudière se met en fonctionnement jusqu'à obtenir une température de 7°C. Cette fonction est opérationnelle si la chaudière est alimentée électriquement, le commutateur (1) n'est pas sur la position (0), il y a du gaz et la chaudière n'est pas en sécurité.
- Fonction anti-légionelle
Une fois par semaine, le système électronique de la chaudière chauffe à plus de 60°C l'eau qui est contenue à l'intérieur du ballon.
Cette fonction est activée même une heure après que la chaudière a été mise sous tension électrique ou réinitialisée et toujours lorsqu'elle a répondu à la demande de chaleur pour le chauffage.
Cette fonction n'est pas opérationnelle si la manette sanitaire (13) est réglée au minimum ou que l'horloge du programmateur sanitaire ne demande pas de chaleur.
Antiblocage pompe
S'il n'y a pas de demande de chaleur en fonction chauffage et/ou en fonction sanitaire pendant 24 heures consécutives, la pompe se met en marche automatiquement pendant 1 minute.
Cette fonction est opérationnelle si la chaudière est alimentée électriquement, et si le commutateur (1) n'est pas sur la position (0).
Antiblocage de la vanne à trois voies.
En cas d'absence de demande de chaleur en chauffage pendant 24 heures, la vanne à trois voies effectue une commutation complète.
Cette fonction est active quand la chaudière est alimentée électriquement.
Soupape de sécurité hydraulique (circuit de chauffage)
La soupape de sécurité chauffage est tarée à 3 bars et empêche la pression du circuit chauffage de dépasser cette valeur.
Soupape de sécurité hydraulique (circuit du gallon)
La soupape de sécurité du gallon est réglée à 7 bars et empêche la pression du circuit sanitaire de dépasser cette valeur.
Il est conseillé de raccorder les soupapes de sécurité à un syphon. Il est interdit de les utiliser pour vider les circuits de chauffage et sanitaire.
21. Réglages à effectuer sur la CARTE électronique
Avec les boutons ou switch dans cette position (OFF figure 12a), on aura:
T. RISC. plaque de température de la chaudière en chauffage de 30÷ 85^
GPL fonctionnement de l'appareil au gaz naturel
T-OFF temporisation en chauffage de 3 minutes
POMPA temps de post-circulation pompe, en chauffage, de 3 minutes, après le déclenchement du thermostat d'ambiance
D. POMPA L'interrupteur doit toujours retourner en position OFF.
Avec les boutons ou interrupteurs dans cette position (ON figure 12b), on aura :
T. RISC. plaque de température de la chaudière en chauffage de 30 ± 45^ C
GPL : fonctionnement de l'appareil au GPL
TOFF temporisation en chauffage de 10 secondes
POMPA fonctionnement continu de la pompe en chauffage
D. POMPA position non prévue pour ce modèle de chaudière.
NB. Les réglages décrits ci-dessus doivent être effectués chaudière hors tension.
22. Positionnement de l'électrode d'allumage et détection de FLAMME
Figure 13 999
23. Verification des paramétres de combustion
Pour mesurer le rendement de la combustion et pour effectuer le réglage de combustion, les modèles de chaudière à flux forcé sont équipés de deux prises situées sur le raccord concentrique et destinées à cet usage spécifique.
Une prise est raccordée au circuit d'évacuation des fumées. L'autre est raccordée au circuit d'aspiration de l'air combustible dans lequel on peut contrôler la remise en circulation éventuelle des produits de combustion dans le cas de conduits coaxiaux. Dans la prise raccordée au circuit des fumées on peut relever les paramètres suivants:
- température des produits de combustion;
- concentration d'oxygène (O₂) ou de dioxyde de carbone (CO₂);
- concentration de monoxyde de carbone (CO).
La température de l'air comburant doit être relevée dans la prise raccordée au circuit d'aspiration de l'air présent sur le raccord concentrique.
Pour les modèles de chaudières à tirage naturel, il est nécessaire de percer un trou sur le conduit d'évacuation des fumées à une distance de la chaudière correspondant à 2 fois le diamètre intérieur dudit conduit.
À travers ce trou, il est possible d'évaluer les paramètres suivants:
- température des produits de combustion;
- concentration d'oxygène (O₂) ou de dioxyde de carbone (CO₂);
- concentration de monoxyde de carbone (CO).
La mesure de la température de l'air comburant doit être effectuée à proximité de l'entrée de l'air dans la chaudière.
Le trou, qui sera percé par le responsable de l'installation à l'occasion de la première mise en service, sera bouché pour garantir l'étanchéité du conduit d'évacuation des produits de la combustion pendant le fonctionnement normal.
24. Caractéristiques de la POMPE de circulation
La pompe utilisée est du type à grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube.
Le dégazeur incorpore dans le corps de la pompe permet une purge rapide de l'installation de chauffage.
Graphique 1
Graphique 2
25. VASE d'expansion sanitaire
La chaudière est prévue pour le raccordement d'un vase d'expansion sanitaire fourni comme accessoire. Lire la notice technique qui est fournie avec l'accessoire pour le raccordement.
26. Vidange de l'eau contenue dans le BALNON
La vidange de l'eau contenue dans le bac peut être effectuée en suivant la démarche indiquée ci-dessous :
- fermer le robinet d'entrée d'eau sanitaire;
- ouvrir un robinet d'uisage sanitaire;
- dévisser la bague du robinet de vidange prévu à cet effet (fig. 14);
- dévisser légèrement l'écrou situé sur le tuyau de sortie de l'eau sanitaire du gallon.
27. Raccordement de la SONDE exterieure
La chaudière est prévue pour le raccordement à une sonde extérieure fournie comme accessoire.
Pour le raccordement, voir la figure ci-dessous et la notice d'instructions de la sonde.
020418_0100
Le dispositif de régulation de la température du circuit de chauffage a pour fonction de régler le coefficient de dépréciation Kt, la sonde extérieure étant connectée.
Les figures ci-dessous montrent la correspondance entre les positions du bouton et les courbes prédéfinies. À noter qu'il est possible aussi de programmer des courbes intermédiaires à celles qui sont ici représentées.
000901_0500
Tm = Température de départ Te = Température extérieure
IMPORTANT : la valeur de la température de refoulement TM dépend de la position du pontage ou du switch T. RISC. (voir chapitre 22). La température maximale calculable peut être, en effet, de 85 ou 45°C.
28.1 - VNB 24/60 - VNB 28/60
Figure 21
Légende:
1 balloon 2 sonde CTN balloon 3 échangeur sanitaire 4 vase expansion 5 robinet de vidange chaudiere 6 Sonde CTN chauffage 7 thermostat de sécurité 8 electrodes d'allumage 9 échangeur eau-fumées 10 boite à fumée 11 pris de pression negative 12 pris de pression positive 13 raccord concentrique 14 pressostat air 15ventilateur 16 electrode de détction de flamme 17 rampe gaz avec injecteurs 18 soupape de sécurité chauffage 3 bar 19 pressostat différentiel hydraulique 20 dégazeur
21 pompe avec séparateur d'air 22 vanne gaz 23 filtre eau chauffage 24 by-pass automatique 25 robinet gaz 26 vanne département chauffage 27 vanne retour chauffage 28 manomètre 29 brûleur 30 vanne trois voies 31 moteur vanne à trois voies 32 robinet de remplissage chaudière 33 soupape de sécurité ballon 7 bar 34 robinet de vidange ballon 35 limiteur de débit eau 36 robinet arrivée eau équipé de filtre 37 robinet de remplissage chaudière 38 disjoncteur 39 soupape de non-retour
Figure 22
Légende :
1 ballon 2 sonde CTN ballon 3 échangeur sanitaire 4 vase d'expansion 5 robinet de vidange chaudière 6 Sonde CTN chauffage 7 thermostat de sécurité 8 électrodes d'allumage 9 échangeur eau-fumées 10 antiréfouleur 11 thermostat fumées 12 électrode de détection de flamme 13 rampe gaz avec injecteurs 14 soupape de sécurité chauffage 3 bar 15 pressostat différentiel hydraulique 16 dégazeur 17 pompe avec séparateur d'air
18 vanne gaz 19 filtre eau chauffage 20 by-pass automatique 21 robinet gaz 22 vanne département chauffage 23 vanne retour chauffage 24 manomètre 25 brûleur 26 vanne trois voies 27 moteur vanne à trois voies 28 robinet de remplissage chaudière 29 soupape de sécurité ballon 7 bar 30 robinet de vidange 31 limiteur de début eau 32 robinet arrivée eau 33 robinet de remplissage chaudière 34 disjoncteur 35 soupape de non-retour
29.1 - VNB 24/60 - VNB 28/60
020515_0100
020515_0200
30. Caractéristiques techniques
| chaudière modèle | CNB 24/60 | VNB 24/60 | VNB 28/60 | |
| Catégorie | II2E+3+ | II2E+3+ | II2E+3+ | |
| Débit thermique nominale | kW | 25,8 | 25,8 | 30,1 |
| Débit thermique réduite | kW | 11,9 | 11,9 | 11,9 |
| Puisance utile nominale | kW | 23,3 | 24 | 28 |
| kcal/h | 20.038 | 20.640 | 24.080 | |
| Puisance utile réduite | kW | 10,4 | 10,4 | 10,4 |
| kcal/h | 8.944 | 8.900 | 8.944 | |
| Rendement conformément à la directive 92/42/CEE | — | ★★ | ★★★ | ★★★ |
| Pression maxi eau circuit thermique | bar | 3 | 3 | 3 |
| Capacité vase d'expansion | I | 7,5 | 7,5 | 7,5 |
| Pression de précharge du vase d'expansion | bar | 0,5 | 0,5 | 0,5 |
| Pression maxi eau du circuit sanitaire | bar | 7 | 7 | 7 |
| Pression mini dynamique eau du circuit sanitaire | bar | — | — | — |
| Production eau sanitaire avec ΔT=25 °C | l/min | 13,7 | 13,3 | 14,3 |
| Production eau sanitaire avec ΔT=35 °C | l/min | 9,8 | 9 | 10,2 |
| Débit spécifique (*) | l/min | 17,7 | 17,9 | 19 |
| Plage température circuit de chauffage | °C | 30÷85 | 30÷85 | 30÷85 |
| Plage température eau sanitaire | °C | 5÷60 | 5÷60 | 5÷60 |
| Type | — | B11BS | C12 - C32 - C42 - C52 - C82 - B22 | |
| Diamètre conduit d'évacuation concentré | mm | 60 | 60 | 60 |
| Diamètre conduit d'aspiration concentré | mm | 100 | 100 | 100 |
| Diamètre conduit d'évacuation double | mm | 80 | 80 | 80 |
| Diamètre conduit d'aspiration double | mm | 80 | 80 | 80 |
| Diamètre conduit d'évacuation | mm | 125 | 125 | 125 |
| Débit massique maxi des fumées (G20) | kg/s | 0,022 | 0,021 | 0,020 |
| Débit massique mini des fumées (G20) | kg/s | 0,021 | 0,021 | 0,019 |
| Température fumées maxi | °C | 110 | 135 | 136 |
| Température fumées mini | °C | 82 | 108 | 100 |
| Classe NOx | — | 3 | 3 | 3 |
| Type de gaz | — | G20-G25 | G20-G25 | G20-G25 |
| G31 | G31 | G31 | ||
| Pression d'alimentation gaz méthane 2H (G20) | mbar | 20 | 20 | 20 |
| Pression d'alimentation gaz (G.25) | mbar | 25 | 25 | 25 |
| Pression d'alimentation gaz propane 3P (G31) | mbar | 37 | 37 | 37 |
| Tension d'alimentation électrique | V | 230 | 230 | 230 |
| Fréquence d'alimentation électrique | Hz | 50 | 50 | 50 |
| Puisance électricne nominale | W | 110 | 135 | 190 |
| Poids net | kg | 60 | 70 | 70 |
| Dimensions | hauteur | 950 | 950 | 950 |
| largeur | 600 | 600 | 600 | |
| profondeur | 466 | 466 | 466 | |
| Degré de protection contre l'humidité et la pénétration de l'eau (*) | — | IP X5D | IP X5D | IP X5D |
( ) selon EN 625 (^*) selon EN 60529
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
***
