VESTA - Chaudière DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière
Marque	DEVILLE
Modèle	VESTA
Dimensions (H x L x P)	1680 x 550 x 700 mm
Poids	210 kg
Puissance nominale (80/60°C)	27.8 kW
Rendement à 100% Pn	91%
Température chauffage mini-maxi	60-85 °C
Pression maxi chauffage	3 bar
Contenance en eau chauffage	16.2 l
Capacité ballon ECS	100 l
Température maxi ECS	80 °C
Pression maxi ECS	7 bar
Débit continu ECS (ΔT 30°C)	750 l/h
Classe énergétique (Dir. 92/42/CEE)	***CE
Évacuation des fumées	Cheminée, Ø 150 mm
Matériau du corps de chauffe	Fonte triple parcours
Isolation	Laine de roche renforcée
Revêtement	Peinture époxy
Équipements de série	Tableau de commande, vase d'expansion, robinet de vidange, circulateurs, brûleur, soupape 3 bar, groupe de sécurité 7 bar
Alimentation	Gaz
Entretien	Vidange et purge annuelles recommandées
Pièces détachées	Disponibles auprès du fabricant DEVILLE

FOIRE AUX QUESTIONS - VESTA DEVILLE

Quelle est la puissance de la chaudière DEVILLE VESTA ?

La puissance nominale est de 27.8 kW en régime 80/60°C et 28.3 kW en 50/30°C.

Quel est le rendement de la VESTA ?

Le rendement à pleine puissance est de 91%, classé ***CE selon la directive rendement.

Quelle est la capacité du ballon d'eau chaude sanitaire ?

Le ballon sanitaire intégré a une capacité de 100 litres en émail avec serpentin.

Quelles sont les dimensions de la chaudière VESTA ?

Hauteur 1680 mm, largeur 550 mm, profondeur 700 mm.

Quel type de combustible utilise la VESTA ?

La chaudière fonctionne au gaz (brûleur intégré).

Quelle est la pression maximale de fonctionnement ?

Pression maxi chauffage : 3 bar ; pression maxi ECS : 7 bar.

Quels sont les équipements de série inclus ?

Tableau de commande, vase d'expansion, robinet de vidange, circulateurs, brûleur, soupape 3 bar et groupe de sécurité 7 bar.

Comment entretenir la chaudière VESTA ?

Un entretien annuel par un professionnel est recommandé, incluant la vidange du circuit et la purge du ballon.

Quel est le diamètre de la sortie des fumées ?

Le diamètre de sortie est de 150 mm pour un raccordement à une cheminée.

Où trouver des pièces détachées pour la VESTA ?

Les pièces détachées sont disponibles auprès du fabricant DEVILLE ou de ses revendeurs agréés.

MODE D'EMPLOI VESTA DEVILLE

LES PLUSDEVILLE THERMIQUE

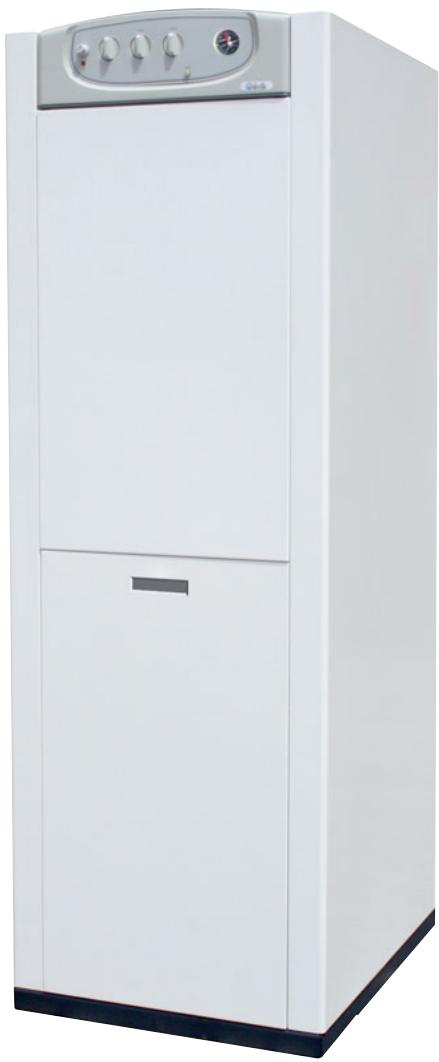

Groupe thermique complet haut rendement confort ECS

Fabrication

• Corps de chauffe en fonte triple parcours de fumées constitué d'éléments assemblés.
• Ballon sanitaire 100 litres émaillé à serpentin
• Isolation renforcée en laine de roche Jaquette revêtement de peinture époxy

Equipements de SERIE

Tableau de commande complet (aquastats de réglages indépendants chauffage et sanitaire, aquastats de sécurité, thermomètres chauffage, commutateur été / hiver avec priorité eau chaude sanitaire) - Vase d'expansion chauffage - Robinet de vidange - Circulateurs chauffage et sanitaire Bruleur - Soupape 3 bar - Groupe de sécurité 7 bar

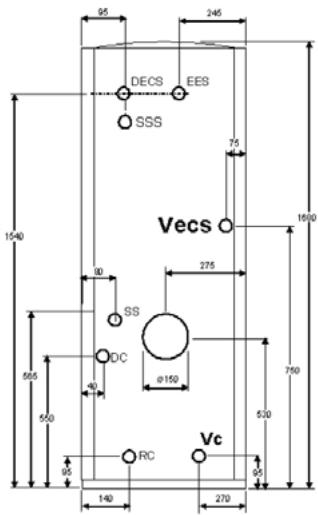

Implantation

DC: Départ chauffage RC: Retour chauffage EES: Entrée eau froide sanitaire VEcS: Vidange du ballon ECS 3/8" M Vc: Vidange de la chaudière 1/2 M SS: Soupape de sécurité SSS: Soupape de sécurité sanitaire 7 bar

Classe énergétique (Dir.Rend.92/42/CEE)		***CE
Evacuation		Cheminée
Ø sortie fumées	mm	150
Puisance nominale (50/30°C)	kW	28,3
Rendement à 100% Pn	%	91
Puisance nominale (80/60°C)	kW	27,8
Hauteur	mm	1 680
Largeur	mm	550
Profondeur	mm	700
Poids	kg	210
Température mini-maxi chauffage	°C	60-85
Pression maxi chauffage	bar	3
Contenance en eau	l	16,2
Capacité gallon	l	100
Température maxi ECS	°C	80
Pression maxi ECS	bar	7
Débit continu ECS ΔT 30°C	l/h	750
1er soutirage ECS ΔT 30°C	l/10 min	190

Prix (€ H. T.)

VESTA28C
