RHEA - Chaudière DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à tirage naturel
Marque	DEVILLE
Modèle	RHEA MXBI 30
Classe énergétique	***CE (Dir. Rend. 92/42/CEE)
Puissance nominale	28 kW
Puissance calorifique	30 kW
Rendement à 100% Pn	93,37 %
Hauteur	1475 mm
Largeur	550 mm
Profondeur	645 mm
Poids	200 kg
Température maxi chauffage	90 °C
Contenance en eau	48 L
Capacité ballon ECS	100 L
Température maxi ECS	60 °C
Débit continu ECS ΔT 25°C	919 L/h
1er soutirage ECS ΔT 25°C	240 L/10 min
Diamètre sortie fumées	153 mm
Pertes de charge côté fumées	0,15 mbar
Fonctions principales	Système anti-condensation, conception anti-légionelles, production d'ECS par ballon immergé inox 316
Équipements de série	Soupape de sécurité 3 bar, groupe de sécurité sanitaire 7 bar, purgeur automatique, tableau de commande avec aquastats et voyants
Sécurité	Aquastat de sécurité à réarmement manuel, groupe de sécurité
Installation	Départ/Retour chauffage 1" M, Départ/Retour ECS 3/4" M, pression de service 4 bar
Réparabilité	Code chaudière CPRH9968.01, code avec brûleur CPRH9968.01B

FOIRE AUX QUESTIONS - RHEA DEVILLE

Comment installer la chaudière RHEA de DEVILLE ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances de sécurité, raccordez les circuits chauffage (1" M) et ECS (3/4" M), et la sortie fumées (Ø153 mm). La pression de service est de 4 bar.

Quelle est la pression d'eau recommandée ?

La pression de service recommandée est de 4 bar. Le groupe de sécurité sanitaire est taré à 7 bar et la soupape de sécurité chauffage à 3 bar.

Comment entretenir le ballon d'eau chaude ?

Le ballon en inox 316 nécessite peu d'entretien. Vérifiez régulièrement l'absence de fuites et le bon fonctionnement du groupe de sécurité sanitaire. Un détartrage périodique peut être nécessaire selon la dureté de l'eau.

Que faire en cas de surchauffe ?

Si le voyant de sécurité température s'allume, coupez l'appareil et attendez le refroidissement. L'aquastat de sécurité à réarmement manuel peut nécessiter une réinitialisation. Contactez un professionnel si le problème persiste.

Comment régler la température de chauffage ?

Utilisez le sélecteur hiver/été et l'aquastat de contrôle chauffage du tableau de commande. La température maxi chauffage est de 90°C.

Comment purger l'air du circuit ?

La chaudière est équipée d'un purgeur automatique. Si nécessaire, vous pouvez purger manuellement les radiateurs en ouvrant les purgeurs.

Quel type de combustible utiliser ?

Cette chaudière fonctionne au gaz (naturel ou propane) avec un brûleur adapté. Référez-vous à la notice pour le réglage spécifique.

Comment interpréter les voyants lumineux ?

Le tableau de commande comprend des voyants pour la sécurité température, le mode hiver et le mode été. Consultez la notice pour leur signification détaillée.

Où trouver les pièces détachées ?

Utilisez les codes chaudière CPRH9968.01 ou CPRH9968.01B (avec brûleur) pour commander des pièces auprès du fabricant ou d'un revendeur agréé.

Comment optimiser le rendement ?

Assurez un bon entretien annuel, nettoyez le corps de chauffe et l'isolation. Le rendement atteint 93,37% à pleine puissance. Utilisez la fonction anti-condensation pour préserver l'efficacité.

MODE D'EMPLOI RHEA DEVILLE

Système anti-condensation Grande capacité sanitaire Conception anti-légionelles

Fabrication

• Chaudière haut rendement Corps de chauffe en acier Isolation en laine de roche couvrant l'intégralité du corps de chauffe et du ballon évitant ainsi toute déperdition
• Isolation porte foyer en fibre céramique Cilidon de contrôle de flamme
• Production d'eau chaude sanitaire assurée par ballon immergé (inox 316)

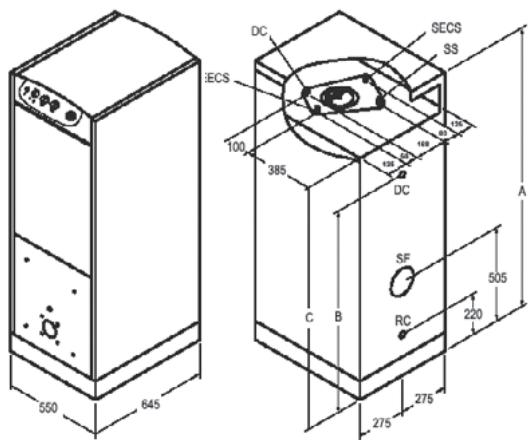

Implantation

SF: Sortie fumées 153 mm EECS: Entrée eau chaude sanitaire RC: Retour chauffage SECS: Sortie eau chaude sanitaire DC: Départ chauffage DC: Départ chauffage optionnel SS: Soupape de sécurité 3 bar GS: Groupe de sécurité sanitaire 7 bar

Installation

Départ/Retour chauffage 1" M Départ/Retour ECS 3/4" M - Pression de service 4 bar

Equipements de SERIE

• Soupape de sécurité 3 bar
• Groupe de sécurité sanitaire 7 bar
• Purgeur automatique
• Tableau de commande compensant : - aquastat de sécurité à réarmement manuel
• sélecteur hiver/été - aquastat de contrôle chauffage
• interrupteur général
• thermomanomètre
• voyant lumineux sécurité température
• voyant lumineux hiver - voyant lumineux été

RHEA MXBI	30
A	1475
B	1165
C	1300
Ø DC & DC'	1" M
Ø RC	1" M
Ø EECS & SECS	3/4" M

RHEA MXBI 30

Classe énergétique (Dir.Rend.92/42/CEE)		***CE
Evacuation		Tirage naturel
Ø sortie fumées	mm	153
Pertes de charge côté fumées	mbar	0,15
Puisance nominale	kW	28
Puisance calorifique	kW	30
Rendement à 100% Pn	%	93,37
Hauteur	mm	1475
Largeur	mm	550
Profondeur	mm	645
Poids	kg	200
Température maxi chauffage	°C	90
Contenance en eau	I	48
Capacité gallon	I	100
Température maxi ECS	°C	60
Débit continu ECSΔT 25 °C	I/h	919
1er soutirage ECSΔT 25 °C	I/10 min	240

Code (chaudière)

CPRH9968.01

Code (chaudière + brûleur)

CPRH9968.01B
