| Type de produit | Chaudière gaz à condensation |
| Marque | DEVILLE |
| Modèle | F 110 V |
| Puissance nominale | 24 à 40 kW (modèles 4V et 4.1V) |
| Type d'évacuation | Ventouse (coaxial 80/125 mm) |
| Rendement à 100 % Pn | 91,6 % à 91,7 % |
| Corps de chauffe | Fonte GG20 (garantie 10 ans) |
| Poids | 173 kg (4V) / 176 kg (4.1V) |
| Hauteur | 910 mm |
| Largeur | 596 mm |
| Profondeur | 595 mm |
| Pression maxi de chauffage | 4 bar |
| Température maxi de chauffage | 85 °C |
| Contenance en eau | 26 litres |
| Équipements de série | Tableau standard SP 1.1, porte support brûleur avec regard, pot inox pour bas NOx, brûleur étanche, système coaxial (adaptateur, tuyau sople DN50, terminal coaxial avec rosaces L=1,10 m, récupérateur de condensats) |
| Alimentation | Gaz naturel ou propane (selon réglage) |
| Allumage | Électronique (via brûleur étanche) |
| Classe énergétique | CE (selon Dir. Rend. 92/42/CEE) |
| Entretien | Nettoyage annuel par professionnel, vérification des joints et de l'étanchéité |
| Pièces détachées | Disponibles via réseau agréé DEVILLE (brûleur, corps de chauffe, tableau de commande) |
FOIRE AUX QUESTIONS - F 110 V DEVILLE
Quelle est la puissance de la chaudière Deville F 110 V ?
La puissance nominale est de 24 à 32 kW pour le modèle 4V et de 32 à 40 kW pour le modèle 4.1V. Consultez la plaque signalétique pour votre appareil.
Comment régler la température de chauffage ?
Utilisez le tableau standard SP 1.1 pour ajuster la température de départ. La température maximale est de 85 °C. Suivez les instructions de la notice pour éviter toute surchauffe.
Quel type de gaz utiliser ?
La chaudière fonctionne au gaz naturel (catégorie I2H) ou au propane (I3P). Le réglage doit être effectué par un installateur agréé. Vérifiez l'étiquette de l'appareil.
Comment entretenir ma chaudière Deville F 110 V ?
Un entretien annuel par un professionnel est obligatoire. Il comprend le nettoyage du corps de chauffe, la vérification des joints, du brûleur et de l'évacuation des fumées. La garantie est liée à cet entretien.
Que faire en cas de défaut ou d'erreur ?
Consultez le tableau de commande pour le code d'erreur. Les défauts courants incluent une pression d'eau insuffisante (remplir le circuit) ou un défaut d'allumage (vérifier l'arrivée de gaz). Si le problème persiste, contactez un technicien.
Quelle est la pression de remplissage recommandée ?
La pression de remplissage à froid doit être comprise entre 1 et 1,5 bar. La pression maximale de fonctionnement est de 4 bar. Utilisez le manomètre pour vérifier.
La chaudière peut-elle fonctionner en ventouse ?
Oui, le modèle F 110 V est spécialement conçu pour l'évacuation en ventouse avec un système coaxial 80/125 mm. Suivez les instructions d'installation pour les distances minimales.
Quelle est la garantie du corps de chauffe ?
Le corps de chauffe en fonte GG20 bénéficie d'une garantie de 10 ans sous réserve d'un entretien annuel et d'une installation conforme. Les pièces mobiles ont une garantie légale de 2 ans.
Comment purger l'air du circuit de chauffage ?
Utilisez les purgeurs manuels sur les radiateurs et le purgeur automatique de la chaudière. Ouvrez le purgeur jusqu'à ce que l'eau sorte sans bulles. Vérifiez la pression après purge.
Où trouver des pièces détachées ?
Les pièces détachées (brûleur, tableau, joints, etc.) sont disponibles auprès des revendeurs agréés DEVILLE. Utilisez le code produit (par exemple CHBBF4B pour un ensemble) pour commander.
Questions des utilisateurs sur F 110 V DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice F 110 V - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F 110 V de la marque DEVILLE.

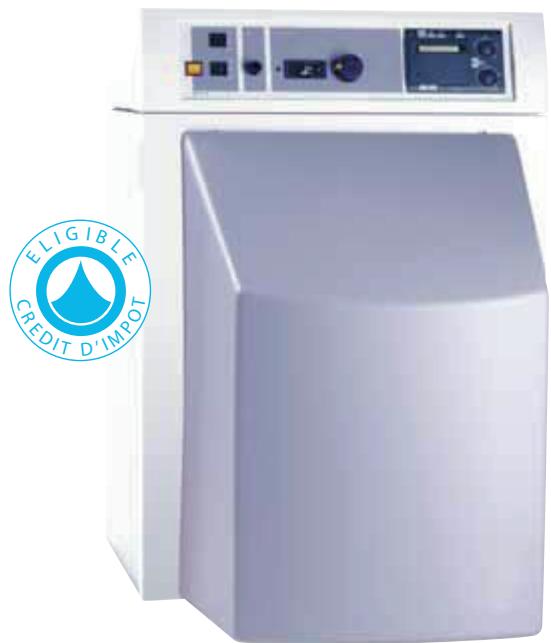

MODE D'EMPLOI F 110 V DEVILLE
Robustesse et finition
Corps de chauffe en fonte
GG20: garantine 10 ans
Haut rendement
F110V-F110NT
F 110 V : 24 à 40 kW / VENTOUSE
F 110 NT: 16 à 72 kW / TIRAGE NATUREL
Fabrication
- Fonte GG20 de haute qualité (selon norme DIN 1691)
- Corps de chaudière constitué d'éléments nipplés
- Foyer circulaire à ailettes, principe (retour de flammes) haute performance
- Isolation thermique Facilité d'entretien
Installation
Départ/Retour 1"1/4 - Jaquette montée pour les modèles 3 et 4 éléments
Equipements de SERIE
Tableau Standard SP 1.1 - Porte support brûleur avec regard - Pot inox pour bas NOx - Brûleur étanche
- Système coaxial :
- Adaptateur coaxial - Tuyau sople DN50 du brûleur à l'adaptateur coaxial - Terminal coaxial avec deux rosaces de finition, L = 1,10 m - Récupérateur de condensats percevant les prises de mesures
- Capot insonorisant (uniquement jusqu'au modèle 5.1NT)
| F 110 | 3NT | 4NT | 4V | 4.1NT | 4.1V |
| Puisance (kW) | 16-24 | 24-32 | 24-32 | 32-40 | 32-40 |
| Evacuation | Tirage naturel | Tirage naturel | Ventouse | Tirage naturel | Ventouse |
| Ø sortie fumées (mm) | 125 | 139 | 80/125 | 139 | 80/125 |
| Code | CHBAF3 | CHBAF4 | CHBAF41 | ||
| Code avec brûleur | CHBBF3B | CHBBF4B | CYRV04H | CHBBF41B | CYRV041H |
| F 110 | 5NT | 5.1NT | 6 NT | 6.1NT | |
| Puisance (kW) | 40-48 | 48-56 | 56-64 | 64-72 | |
| Evacuation | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | |
| Ø sortie fumées (mm) | 153 | 153 | 153 | 153 | |
| Code | CHBAF5 | CHBAF51 | CHBAF6 | CHBAF61 | |
| Code avec brûleur | CHBBF5B | CHBBF51B | CHBBF6B | CHBBF61B |
Capot brûleur insonorisant* CHZTCAPOT
- sauf pour 6NT et 6.1NT
| F 110 | 4V | 4.1V | |
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | **CE | |
| Evacuation | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 80/125 | 80/125 |
| Pertes de charge côté fumées | mbar | 0,12 | 0,14 |
| Puisance nominale | kW | 24-32 | 32-40 |
| Puisance calorifique | kW | 26,1-34,9 | 34,5-43,9 |
| Rendement à 100 % Pn | % | 91,6 | 91,7 |
| Nombre d'éléments | 4 | 4 | |
| Hauteur | mm | 910 | 910 |
| Largeur | mm | 596 | 596 |
| Profondeur (P) | mm | 595 | 595 |
| Profondeur foyer | mm | 395 | 395 |
| Poids | kg | 173 | 176 |
| Température maxi chauffage | °C | 85 | 85 |
| Pression maxi chauffage | bar | 4 | 4 |
| Contenance en eau | l | 26 | 26 |
| F 110 | 3NT | 4NT | 4.1NT | 5NT | 5.1NT | 6 NT | 6.1NT | |
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | **CE | **CE | **CE | **CE | **CE | **CE | |
| Evacuation | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | |
| Ø sortie fumées | mm | 125 | 139 | 139 | 153 | 153 | 153 | 153 |
| Pertes de charge côte fumées | mbar | 0,1 | 0,12 | 0,14 | 0,16 | 0,18 | 0,2 | 0,23 |
| Puissance nominale | kW | 16-24 | 24-32 | 32-40 | 40-48 | 48-56 | 56-64 | 64-72 |
| Puissance calorifique | kW | 17,5-26,5 | 26,1-34,9 | 34,5-43,9 | 43,7-52,1 | 51,9-61,5 | 60,9-69,6 | 68,9-76,4 |
| Rendement à 100 % Pn | % | 91,3 | 91,6 | 91,7 | 92,1 | 92,4 | 92,7 | 92,9 |
| Nombre d' éléments | 3 | 4 | 4 | 5 | 5 | 6 | 6 | |
| Hauteur | mm | 910 | 910 | 910 | 900 | 900 | 900 | 900 |
| Largeur | mm | 596 | 596 | 596 | 596 | 596 | 596 | 596 |
| Profondeur (P) | mm | 465 | 595 | 595 | 725 | 725 | 855 | 855 |
| Profondeur foyer | mm | 265 | 395 | 395 | 525 | 525 | 655 | 655 |
| Poids | kg | 138 | 173 | 176 | 212 | 217 | 249 | 255 |
| Température maxi chauffage | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Pression maxi chauffage | bar | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Contenance en eau | l | 19 | 26 | 26 | 33 | 33 | 40 | 40 |
IMPLANTATION
