| Type de produit | Chaudière à tirage naturel |
| Marque | DEVILLE |
| Modèle | F 110 NT |
| Corps de chauffe | Fonte GG20 (norme DIN 1691), garanti 10 ans |
| Évacuation des fumées | Tirage naturel, diamètre 125, 139 ou 153 mm selon puissance |
| Puissance nominale (kW) | 16 à 72 kW selon modèle (3NT à 6.1NT) |
| Rendement à 100% de la puissance nominale | 91,3% à 92,9% selon modèle |
| Hauteur (mm) | 900-910 |
| Largeur (mm) | 596 |
| Profondeur (mm) | 465 à 855 selon modèle |
| Poids (kg) | 138 à 255 selon modèle |
| Pression maximale de chauffage (bar) | 4 |
| Température maximale de chauffage (°C) | 85 |
| Contenance en eau (L) | 19 à 40 selon modèle |
| Équipements de série | Tableau Standard SP 1.1, porte support brûleur avec regard, pot inox pour bas NOx, brûleur étanche, système coaxial (adaptateur, tuyau, terminal, récupérateur de condensats) |
| Isolation thermique | Oui |
| Facilité d'entretien | Oui, jaquette montée pour modèles 3 et 4 éléments |
| Capot insonorisant | Disponible en option pour certains modèles (sauf 6NT et 6.1NT) |
| Garantie | 10 ans sur le corps de chauffe en fonte |
| Classe énergétique | **CE (selon Dir. Rend. 92/42/CEE) |
FOIRE AUX QUESTIONS - F 110 NT DEVILLE
Quelle puissance choisir pour mon logement ?
La puissance dépend de la surface et de l'isolation. Les modèles F 110 NT vont de 16 à 72 kW. Pour une maison de 100 m² bien isolée, un modèle 3NT (16-24 kW) peut suffire. Consultez un professionnel pour un dimensionnement précis.
Comment installer la chaudière F 110 NT ?
L'installation doit être réalisée par un installateur agréé conformément aux normes en vigueur. La chaudière nécessite un raccordement à un conduit de fumée en tirage naturel. Veillez à respecter les distances de sécurité et à prévoir une arrivée d'air comburant.
Quel entretien régulier est nécessaire ?
Un entretien annuel par un professionnel est obligatoire. Cela inclut le nettoyage du corps de chauffe, du brûleur, du conduit de fumée, et la vérification des sécurités. La fonte GG20 garantit une longue durée de vie si entretenue.
Que faire en cas de panne ou de dysfonctionnement ?
Consultez d'abord le tableau de bord pour identifier le code d'erreur. Vérifiez l'alimentation électrique et le gaz. Si le problème persiste, contactez un technicien qualifié. Ne tentez pas de réparer vous-même.
Comment purger l'air du circuit de chauffage ?
Utilisez les purgeurs d'air situés sur les radiateurs et la chaudière. Ouvrez-les jusqu'à ce que de l'eau s'écoule sans bulles. Répétez l'opération après quelques heures de fonctionnement si nécessaire.
Quel type de brûleur utiliser ?
La chaudière F 110 NT est livrée avec un brûleur étanche adapté. Utilisez exclusivement des brûleurs homologués par DEVILLE pour garantir la sécurité et le rendement. Le pot inox pour bas NOx est inclus.
Peut-on raccorder la chaudière à une ventouse ?
Non, le modèle F 110 NT est conçu pour tirage naturel uniquement. Les modèles ventouse sont les F 110 V. Vérifiez bien votre type d'évacuation avant installation.
Comment régler la température de chauffage ?
Utilisez le tableau Standard SP 1.1 pour ajuster la température de départ. La température maximale est de 85 °C. Un réglage adapté permet d'optimiser le confort et la consommation.
Quelle est la durée de vie de cette chaudière ?
Avec un entretien régulier, la durée de vie peut dépasser 20 ans. La fonte GG20 est particulièrement robuste et résiste à la corrosion. La garantie de 10 ans sur le corps de chauffe en témoigne.
Où trouver des pièces détachées ?
Les pièces détachées sont disponibles auprès des revendeurs agréés DEVILLE et sur notre site notice-facile.com. Utilisez les codes produits (ex: CHBBF5B) pour identifier votre modèle.
Questions des utilisateurs sur F 110 NT DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice F 110 NT - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F 110 NT de la marque DEVILLE.

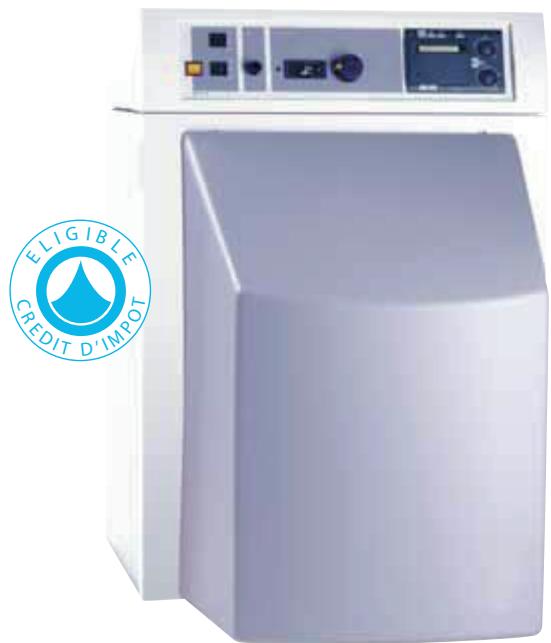

MODE D'EMPLOI F 110 NT DEVILLE
Robustesse et finition
Corps de chauffe en fonte
GG20: garantine10ans
Haut rendement
F110V-F110NT
F 110 V : 24 à 40 kW / VENTOUSE
F 110 NT: 16 à 72 kW / TIRAGE NATUREL
Fabrication
- Fonte GG20 de haute qualité (selon norme DIN 1691)
- Corps de chaudière constitué d'éléments nipplés
- Foyer circulaire à ailettes, (retour de flammes) haute performance
- Isolation thermique Facilité d'entretien
Installation
Départ/Retour 1"1/4 - Jaquette montée pour les modèles 3 et 4 éléments
Equipements de SERIE
Tableau Standard SP 1.1 - Porte support brûleur avec regard - Pot inox pour bas NOx - Brûleur étanche
- Système coaxial :
- Adaptateur coaxial - Tuyau couple DN50 du brûleur à l'adaptateur coaxial - Terminal coaxial avec deux rosaces de finition, L = 1,10m - Récupérateur de condensats percevant les prises de mesures
- Capot insonorisant (uniquement jusqu'au modèle 5.1NT)
| F 110 | 3NT | 4NT | 4V | 4.1NT | 4.1V |
| Puisance (kW) | 16-24 | 24-32 | 24-32 | 32-40 | 32-40 |
| Evacuation | Tirage naturel | Tirage naturel | Ventouse | Tirage naturel | Ventouse |
| Ø sortie fumées (mm) | 125 | 139 | 80/125 | 139 | 80/125 |
| Code | CHBAF3 | CHBAF4 | CHBAF41 | ||
| Code avec brûleur | CHBBF3B | CHBBF4B | CYRV04H | CHBBF41B | CYRV041H |
| F 110 | 5NT | 5.1NT | 6 NT | 6.1NT | |
| Puisance (kW) | 40-48 | 48-56 | 56-64 | 64-72 | |
| Evacuation | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | |
| Ø sortie fumées (mm) | 153 | 153 | 153 | 153 | |
| Code | CHBAF5 | CHBAF51 | CHBAF6 | CHBAF61 | |
| Code avec brûleur | CHBBF5B | CHBBF51B | CHBBF6B | CHBBF61B |
Capot brûleur insonorisant* CHZTCAPOT
- sauf pour 6NT et 6.1NT
| F 110 | 4V | 4.1V | |
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | **CE | |
| Evacuation | Ventouse | Ventouse | |
| Ø sortie fumées | mm | 80/125 | 80/125 |
| Pertes de charge côte fumées | mbar | 0,12 | 0,14 |
| Puisance nominale | kW | 24-32 | 32-40 |
| Puisance calorifique | kW | 26,1-34,9 | 34,5-43,9 |
| Rendement à 100 % Pn | % | 91,6 | 91,7 |
| Nombre d'éléments | 4 | 4 | |
| Hauteur | mm | 910 | 910 |
| Largeur | mm | 596 | 596 |
| Profondeur (P) | mm | 595 | 595 |
| Profondeur foyer | mm | 395 | 395 |
| Poids | kg | 173 | 176 |
| Température maxi chauffage | °C | 85 | 85 |
| Pression maxi chauffage | bar | 4 | 4 |
| Contenance en eau | l | 26 | 26 |
| F 110 | 3NT | 4NT | 4.1NT | 5NT | 5.1NT | 6 NT | 6.1NT | |
| Classe énergétique (Dir.Rend.92/42/CEE) | **CE | **CE | **CE | **CE | **CE | **CE | **CE | |
| Evacuation | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | Tirage naturel | |
| Ø sortie fumées | mm | 125 | 139 | 139 | 153 | 153 | 153 | 153 |
| Pertes de charge côte fumées | mbar | 0,1 | 0,12 | 0,14 | 0,16 | 0,18 | 0,2 | 0,23 |
| Puissance nominale | kW | 16-24 | 24-32 | 32-40 | 40-48 | 48-56 | 56-64 | 64-72 |
| Puissance calorifique | kW | 17,5-26,5 | 26,1-34,9 | 34,5-43,9 | 43,7-52,1 | 51,9-61,5 | 60,9-69,6 | 68,9-76,4 |
| Rendement à 100 % Pn | % | 91,3 | 91,6 | 91,7 | 92,1 | 92,4 | 92,7 | 92,9 |
| Nombre d' éléments | 3 | 4 | 4 | 5 | 5 | 6 | 6 | |
| Hauteur | mm | 910 | 910 | 910 | 900 | 900 | 900 | 900 |
| Largeur | mm | 596 | 596 | 596 | 596 | 596 | 596 | 596 |
| Profondeur (P) | mm | 465 | 595 | 595 | 725 | 725 | 855 | 855 |
| Profondeur foyer | mm | 265 | 395 | 395 | 525 | 525 | 655 | 655 |
| Poids | kg | 138 | 173 | 176 | 212 | 217 | 249 | 255 |
| Température maxi chauffage | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Pression maxi chauffage | bar | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Contenance en eau | l | 19 | 26 | 26 | 33 | 33 | 40 | 40 |
IMPLANTATION
