EXCELLIA GAZ - Chaudière gaz DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz
Marque	DEVILLE
Modèle	EXCELLIA GAZ (20C, 23V, 20BTC, 23BTV)
Puissance nominale	20 kW (modèles C) ou 23 kW (modèles V)
Rendement à 100% Pn	92%
Évacuation des fumées	Tirage naturel (modèles C) ou ventouse (modèles V)
Diamètre sortie fumées	125 mm (tirage naturel) ou 80/125 mm (ventouse)
Corps de chauffe	Fonte, garanti 10 ans
Ballon ECS (modèles BT)	100 litres, inox 316L ou émaillé double couche
Dimensions (H x L x P)	Chauffage seul : 835-870 x 620 x 908 mm ; avec ballon : 1471-1506 x 620 x 908 mm
Poids	113 kg (C/V) ou 125 kg (BTC/BTV)
Alimentation gaz	Gaz naturel G20/G25 (tous modèles) ; certains modèles compatibles propane
Température maxi chauffage	95°C
Pression maxi chauffage	4 bar
Contenance en eau	7,9 litres
Débit continu ECS (ΔT30°C)	640 l/h
Premier soutirage ECS (ΔT30°C)	145 l/10 min
Classe énergétique	** CE (Directive 92/42/CEE)
Équipements de série	Tableau de commande, aquastat, thermomètre, circulateur 3 vitesses, vase d'expansion 18L
Garantie corps de chauffe	10 ans

FOIRE AUX QUESTIONS - EXCELLIA GAZ DEVILLE

Quels types de gaz sont compatibles avec la chaudière EXCELLIA GAZ ?

La chaudière fonctionne au gaz naturel (G20/G25) pour tous les modèles. Certains modèles, comme le 20C et 20BTC, sont également compatibles avec le propane après transformation.

Quelle est la différence entre les modèles C/V et BTC/BTV ?

Les modèles C/V sont destinés au chauffage seul, tandis que les modèles BTC/BTV intègrent un ballon d'eau chaude sanitaire de 100 litres (inox ou émaillé).

Comment installer la version ventouse ?

Les versions ventouses (23V, 23BTV) sont livrées non équipées et fonctionnent exclusivement au gaz naturel. L'installation doit être réalisée par un professionnel qualifié, en respectant les diamètres de sortie fumées (80/125 mm).

Quels sont les entretiens périodiques recommandés ?

Il est recommandé de faire entretenir la chaudière au moins une fois par an par un professionnel agréé. Cela inclut le nettoyage du brûleur, du corps de chauffe et le contrôle des sécurités.

La chaudière peut-elle être raccordée à une régulation climatique ?

Oui, le tableau de commande est pré-câblé pour l'intégration d'une régulation climatique (en option). La version 23 BTV intègre même une régulation climatique de série.

Quelle est la garantie du corps de chauffe ?

Le corps de chauffe en fonte est garanti 10 ans, ce qui assure une longue durée de vie à votre appareil.

Quel est le débit d'eau chaude sanitaire pour les modèles avec ballon ?

Pour un ΔT de 30°C, le débit continu est de 640 l/h et le premier soutirage est de 145 litres en 10 minutes.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'arrivée de gaz, l'alimentation électrique et les voyants du tableau de commande. Si le problème persiste, contactez un technicien agréé DEVILLE.

Peut-on utiliser la chaudière avec du propane ?

Oui, les modèles 20C et 20BTC sont compatibles gaz naturel/propane. Une transformation est nécessaire pour passer du gaz naturel au propane.

Où trouver les pièces détachées pour cette chaudière ?

Les pièces détachées sont disponibles auprès des revendeurs agréés DEVILLE ou en contactant le service après-vente. Vérifiez la référence de votre modèle.

MODE D'EMPLOI EXCELLIA GAZ DEVILLE

Corps de chauffe garanti 10 ans

Hauts rendements

Isolation haute densité

Excellia gaz

20 et 23 kW

VENTOUSE / TIRAGE NATUREL

CHAUFFAGE SEUL: C / V

PRODUCTION ECS : BTC / BTV

NOUVEAUTE

DEVILLE THERMIQUE

Modèle C/V

modèle BTC/BTV

Fabrication

Corps de chaffre en fonte - Pieds réglables en hauteur Isolation haute densité - Jaquettes en tôle laquée

Ballon inox 100 litres

Ballon Inox 316 L - Isolation en mousse de polyurethane - Echangeur serpentin

Ballon émaillé 100 litres

• Ballon émaillé double couche
• Isolation en mousse de polyurethane
• Echangeur serpentin Anode magnésium
• Trappe de visite

Attention: les versions ventouses sont livrées non équipées et fonctionnent exclusivement au gaz naturel (G20/G25)

Equipements de SERIE

Tableau de commande comprenant interrupteur marche/arrêt, interrupteur été/hiver, voyant de fonctionnement, aquastat et thermomètre chaudière, aquastat de sécurité surchauffe, prédécoupe et pré câblage pour intégration de régulation (en option : voir page 69)

Versions ventouse (23 v et 23 BTV)

• Brûleur premix (Gaz naturel uniquement)

Versions cheminées (20 c et 20 BTC)

• Brûleurs atmosphériques à rampe en acier inoxydable Vase d'expansion chauffage 18 litres
• Robinet de vidange
• Circulateurs chauffage 3 vitesses, manomètre
• Transformation propane
• Soupape 3 bar

GARANTIE 10 ANS

CORPS DE CHAUFFE

Versions BT (disponibles avec ballon inox ou émaillé)

Kit de liaison hydraulique - Pompe de charge ECS - Aquastat de réglage ballon - Clapet anti-retour - Purgeur d'air Livraison en 2 colis

Installation

Départ chauffage: 1" - Retour chauffage: 1"

EXCELLIA GAZ		20 C	23 V	20 BTC	23 BTV
Puisance	kW	20	23	20	23
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm	125	80/125	125	80/125
Capacité balloon	litres	-	-	100	100
Gaz compatible		Gaz nat. / propane	Gaz nat.	Gaz nat. / propane	Gaz nat.
Prix chaudière (€ H.T.)		2 280,00	2 750,00
Code		EXG20C	EXG23V
Prix chaudière avec ballon émailé (€ H.T.)				3 905,00	4 230,00
Code				EXG20BTCE	EXG23BTVE
Prix chaudière avec ballon Inox (€ H.T.)				4 310,00	4 420,00
Code				EXG20BTCI	EXG23BTVI
Classe énergétique (Dir. Rend. 92/42/CEE)		** CE	** CE	** CE	** CE
Gaz compatible		Gaz nat. / propane	Gaz nat.	Gaz nat. / propane	Gaz nat.
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm	125	80/125	125	80/125
Pertes de charge côte fumées	mbar	0,09	0,3	0,09	0,3
Puisance nominale	kW	19,6	23	19,6	23
Puisance calorifique	%	21,7	25,6	21,7	25,6
Rendement à 100 % Pn	%	92	92	92	92
Nombre d' éléments		4	4	4	4
Hauteur min-max (pieds régibles)	(H) mm	835 - 870	840 - 875	1 471 - 1 506	1 455 - 1 490
Largeur	(L) mm	620	450	620	600
Profondeur	(P) mm	908	670	908	830
Poids	kg	113	125	113	125
Température maxi chauffage	°C	95	95	95	95
Pression maxi chauffage	bar	4	4	4	4
Contenance en eau	l	7,9	7,9	7,9	7,9
Capacité gallon	l	-	-	100	100
Température maxi ECS	°C	-	-	85	85
Débit continu ECS ΔT30°C (émail / inox)	l/h	-	-	640	640
1er soutirage ECS ΔT30°C (émail / inox)	l/10 min	-	-	145	145
Pression maxi ECS	bar	-	-	7	7

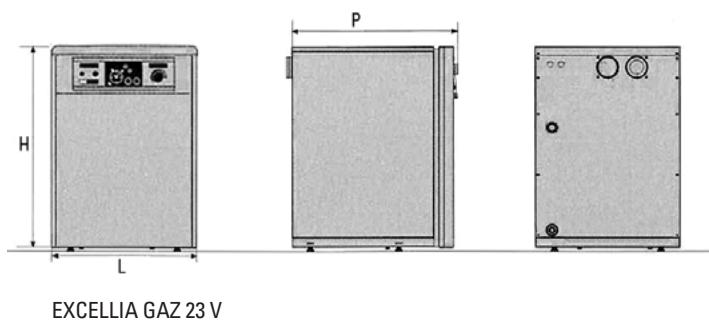

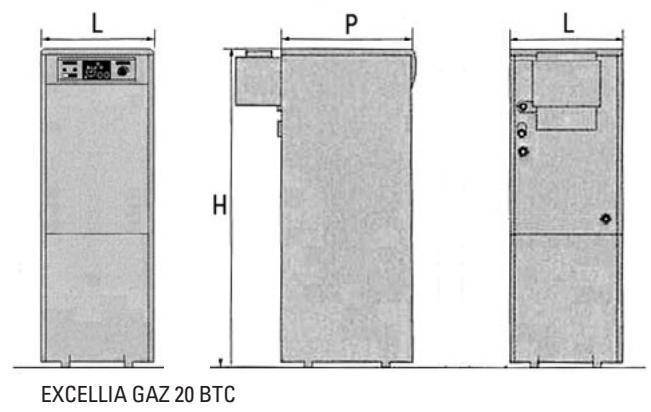

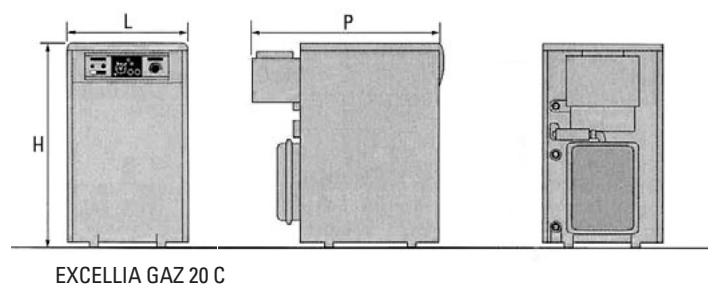

Implantation

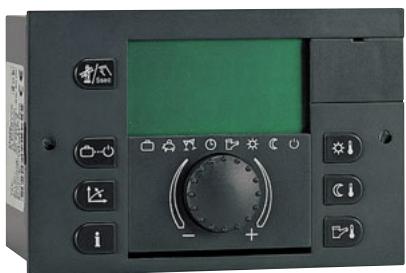

EXCELLIA GAZ 23 BTV

Regulation climatique integree

Installation rapide

Fonction chauffage et eau chaude sanitaire, action sur vanne mélangeuse,

brûleur, circulateur et pompe de charge

Compatible avec les gammes Excellia fioul condens, Excellia fioul et Excellia gaz
