Marque	DEVILLE
Modèle	EXCELLIA FIOUL
Type de produit	Chaudière fioul
Puissance nominale	25 ou 27 kW selon version
Evacuation des fumées	Tirage naturel (∅130 mm) ou ventouse (∅80/125 mm)
Corps de chauffe	Fonte, triple parcours de fumées, 4 éléments
Rendement à 100% Pn	91% (tirage naturel) ou 93% (ventouse)
Température maxi chauffage	95°C
Pression maxi chauffage	4 bar
Contenance en eau	13,5 litres
Dimensions (H x L x P) sans ballon	Hauteur 912-947 mm, Largeur 590 mm, Profondeur 868 mm
Poids sans ballon	131 kg (version 27C) ou 150 kg (version 25V)
Poids avec ballon	213 kg (version 27BTC) ou 228 kg (version 25BTV)
Ballon ECS (versions BTC/BTV)	Capacité 100 litres, disponible en inox ou émaillé
Température maxi ECS	85°C
Débit continu ECS ΔT30°C	620 l/h
Pression maxi ECS	7 bar
Brûleur	Fioul, bas NOx sur versions ventouse
Equipements de série	Tableau de commande, aquastat, thermomètre, vase d'expansion 18L, circulateur 3 vitesses, manomètre, soupape 3 bar
Garantie corps de chauffe	10 ans
Classe énergétique	** CE (Directive rendement 92/42/CEE)

FOIRE AUX QUESTIONS - EXCELLIA FIOUL DEVILLE

Comment régler la température de la chaudière ?

Utilisez l'aquastat et le thermomètre sur le tableau de commande. La température maxi est de 95°C. Consultez le manuel pour le réglage précis.

Quel type de brûleur utiliser avec cette chaudière ?

Le brûleur d'origine est un brûleur fioul. Pour les versions ventouse, le brûleur est bas NOx. Utilisez un brûleur compatible avec la puissance de la chaudière (25 ou 27 kW).

Comment purger l'air du circuit de chauffage ?

Utilisez les purgeurs d'air situés sur le circuit. Ouvrez-les doucement jusqu'à ce que l'eau s'écoule sans bulles. Refermez ensuite.

Que faire en cas de surchauffe ?

L'aquastat de sécurité coupe le brûleur. Vérifiez que le vase d'expansion et la soupape de sécurité sont en bon état. Si le problème persiste, contactez un professionnel.

Quelle est la fréquence d'entretien recommandée ?

Un entretien annuel par un professionnel est obligatoire. Il comprend le nettoyage du corps de chauffe, du brûleur, du ballon ECS et la vérification des sécurités.

La chaudière peut-elle fonctionner sans ballon ECS ?

Oui, les versions C/V sont réservées au chauffage seul. Pour l'eau chaude sanitaire, choisissez les versions BTC/BTV avec ballon intégré.

Comment installer la régulation climatique ?

Le tableau de commande est précâblé pour accepter une régulation optionnelle (réf. REGE9). Elle agit sur la vanne mélangeuse, le brûleur, le circulateur et la pompe de charge.

Que faire en cas de fuite d'eau ?

Fermez l'alimentation en eau et appelez un professionnel. Vérifiez les joints et les raccords. Ne pas tenter de réparation soi-même.

Quelle est la garantie du corps de chauffe ?

Le corps de chauffe en fonte est garanti 10 ans. Les autres pièces ont une garantie légale. Conservez la facture d'achat et le contrat d'entretien.

Puis-je utiliser un combustible autre que le fioul ?

Non, cette chaudière est conçue exclusivement pour le fioul. L'utilisation d'un autre combustible serait dangereuse et annulerait la garantie.

MODE D'EMPLOI EXCELLIA FIOUL DEVILLE

Corps de chauffe garanti 10 ans. Hauts rendements. Triple parcours de fumées. Chaudières équipées.

Excellia FIOUL

25 et 27 kW

VENTOUSE / TIRAGE NATUREL

CHAUFFAGE SEUL: C / V

PRODUCTION ECS : BTC / BTV

NOUVEAUTE DEVILLE THERMIQUE

Modèle C/V

Modèle BTC/BTV

Fabrication

• Corps de chauffe en fonte triple parcours de fumées constitué d'éléments assemblés.
• Porte foyer réversible droite ou gauche
• Pieds réglables en hauteur
• Isolation haute densité (100 mm)
• Jaquettes en tôle laquée

Ballon inox 100 litres

Ballon inox 316 L - Isolation en mousse de polyurethane - Echangeur serpentin

Ballon émaillé 100 litres

• Ballon émaillé double couche
• Isolation en mousse de polyurethane Echangeur serpentin Anode magnésium
• Trappe de visite

Equipements de SERIE

Tableau de commande complet interrupteur marche/arrêt, interrupteur été/hiver, voyant de fonctionnement, aquastat et thermomètre chaudière aquastat de sécurité surchauffe, prise brûleur, prédecoupe et précâblage pour intégration de régulation (en option : voir page 54) - Brûleur fioul (brûleur bas Nox sur versions ventouse) - Vase d'expansion chauffage 18 litres - Robinet de vidange - Circulateurs chauffage 3 vitesses Manomètre - Soupape 3 bar

Garantie 10 ans CORPS de chauffe

EXCELLIA FIOL		27 C	25 V	27 BTC	25 BTV
Puisance	kW	27	25	27	25
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm)	130	80/125	130	80/125
Capacitéallon	litres	-	-	100	100
Prix chaudière seule (€ H.T.)		1950,00
Code		EXF27C
Prix chaudière avec brûleur (€ H.T.)		2529,00	3250,00
Code		EXF27CB	EXF25V
Prix chaudière sans brûleur et gallon émailé (€ H.T.)				3575,00
Code				EXF27BTCE
Prix chaudière sans brûleur et gallon Inox (€ H.T.)				3980,00
Code				EXF27BTCI
Prix chaudière avec brûleur et gallon émailé (€ H.T.)				4154,00	4875,00
Code				EXF27BTCEB	EXF25BTVE
Prix chaudière avec brûleur et gallon Inox (€ H.T.)				4559,00	5280,00
Code				EXF27BTCIB	EXF25BTVI

• Brûleur Bas Nox sur versions ventouses

Versions BT (disponibles avec ballon Inox ou émaillé)

Kit de liaison hydraulique Pompe de charge ECS - Aquastat de réglage ballon - Clapet anti-retour - Purgeur d'air - Livraison en 2 colis

Installation

Départ chauffage: 1" - Retour chauffage: 1"

EXCELLIA FIOL		27 C	25 V	27 BTC	25 BTV
Classe énergétique (Dir. Rend. 92/42/CEE)		** CE	** CE	** CE	** CE
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm	130	80/125	130	80/125
Pertes de charge côte fumées	mbar	0,04	0,15	0,04	0,15
Puissance nominale	kW	27	25	27	25
Puissance calorifique	%	31	26,9	31	26,9
Rendement à 100 % Pn	%	91	93	91	93
Nombre d' éléments		4	4	4	4
Hauteur min-max (pieds régibles)	(H) mm	912 - 947	912 - 947	1 734 - 1 769	1 734 - 1 769
Largeur	(L) mm	590	590	590	590
Profondeur	(P) mm	868	1 070	868	1 070
Poids	kg	131	150	213	228
Température maxi chauffage	°C	95	95	95	95
Pression maxi chauffage	bar	4	4	4	4
Contenance en eau	I	13,5	13,5	13,5	13,5
Capacité balon	I	-	-	100	100
Température maxi ECS	°C	-	-	85	85
Débit continu ECS ΔT30°C (émail / inox)	I/h	-	-	620	620
1er soutirage ECS ΔT30°C (émail / inox)	I/10 min	-	-	175	175
Pression maxi ECS	bar	-	-	7	7

EXCELLIA FI0UL 25 BTV

EXCELLIA FI0UL 27 BTC

EXCELLIA FI0UL 25 V

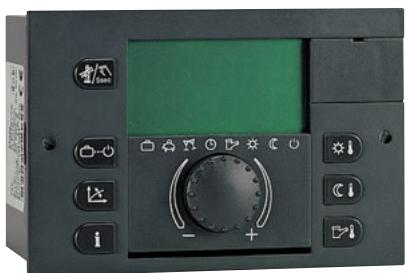

Regulation climatique integree

Installation rapide

Fonction chauffage et eau chaude sanitaire, action sur vanne mélangeuse,

brûleur, circulateur et pompe de charge

Compatible avec les gammes Excellia fioul condens, Excellia fioul et Excellia gaz

Prix (€ H.T.)	690,00
Code	REGE9
