Marque	DEVILLE
Modèle	EXCELLIA CONDENS (versions 33C, 33V, 33BTC, 33BTV)
Catégorie	Chaudière fioul à condensation
Puissance nominale (50/30°C)	32,6 kW
Puissance nominale (80/60°C)	31,5 kW
Rendement à 100% (50/30°C sur PCI)	101,3 %
Rendement à 100% (80/60°C sur PCI)	96 %
Type d'évacuation	Tirage naturel ou ventouse selon version
Diamètre sortie fumées	100 mm (tirage naturel) / 80/125 mm (ventouse)
Corps de chauffe	Fonte triple parcours, garanti 10 ans
Échangeur condenseur	Céramique auto-nettoyant, garanti 10 ans
Brûleur	Fioul flamme bleue bas Nox
Dimensions (H x L x P) sans ballon	881-916 x 640 x 1225 mm
Dimensions (H x L x P) avec ballon	1743-1778 x 640 x 1225 mm
Poids	251 kg (sans ballon) / 350 kg (avec ballon)
Capacité ballon ECS (versions BTC/BTV)	100 litres (émaillé ou inox)
Pression maxi chauffage	4 bar
Température maxi chauffage	95 °C
Contenance en eau chaudière	13,5 litres
Vase d'expansion	18 litres
Tableau de commande	Interrupteurs marche/arrêt et été/hiver, aquastat, thermomètre, sécurité surchauffe
Garantie	Corps de chauffe et échangeur condenseur : 10 ans
Classe énergétique	**** CE
Régulation	Climatique intégrée en option (réf. REGE9)

FOIRE AUX QUESTIONS - EXCELLIA CONDENS DEVILLE

Quel combustible utilise la chaudière DEVILLE EXCELLIA CONDENS ?

La chaudière utilise du fioul domestique. Le brûleur est de type flamme bleue bas Nox pour réduire les émissions.

Quelle est la puissance de la chaudière EXCELLIA CONDENS ?

La puissance nominale est de 32,6 kW en régime 50/30°C et de 31,5 kW en régime 80/60°C.

Quelles sont les dimensions et le poids de l'appareil ?

Sans ballon : hauteur 881-916 mm, largeur 640 mm, profondeur 1225 mm, poids 251 kg. Avec ballon : hauteur 1743-1778 mm, poids 350 kg.

Quelles versions sont disponibles ?

Il existe quatre versions : 33C (tirage naturel sans ballon), 33V (ventouse sans ballon), 33BTC (tirage naturel avec ballon) et 33BTV (ventouse avec ballon).

Quel est le rendement de la chaudière EXCELLIA CONDENS ?

Le rendement sur PCI atteint 101,3 % à 100% de puissance en régime 50/30°C et 96 % en régime 80/60°C.

Comment entretenir la chaudière EXCELLIA CONDENS ?

Un entretien annuel par un professionnel est recommandé. L'échangeur condenseur en céramique est auto-nettoyant, mais le brûleur et les conduits de fumée doivent être vérifiés régulièrement.

Quelle est la garantie offerte ?

Le corps de chauffe en fonte et l'échangeur condenseur en céramique sont garantis 10 ans.

La chaudière peut-elle produire de l'eau chaude sanitaire ?

Oui, les versions BTC et BTV intègrent un ballon de 100 litres (émaillé ou inox) avec échangeur serpentin pour l'eau chaude sanitaire.

Quels sont les dispositifs de sécurité ?

L'appareil est équipé d'un aquastat de sécurité surchauffe, d'une soupape de sécurité à 3 bar et d'un aquastat de réglage (pour les versions avec ballon).

Peut-on réguler la température en fonction de la météo ?

Oui, une régulation climatique intégrée (réf. REGE9) est disponible en option pour optimiser le chauffage en fonction de la température extérieure.

MODE D'EMPLOI EXCELLIA CONDENS DEVILLE

Très hauts rendements fioul. Corps de chauffe garanti 10 ans. Échangeur condenseur en céramique garanti 10 ans. Brûleur flamme bleue bas Nox.

NOUVEAUTE DEVILLE THERMIQUE

Modèle C/V

Modèle BTC/BTV

Fabrication

• Corps de chauffe en fonte triple parcours de fumées constitué d'éléments assemblés.
• Porte foyer réversible droite ou gauche
• Pieds réglables en hauteur
• Echangeur condenseur auto-nettoyant en céramique garant 10 ans
• Isolation haute densité (100 mm)
• Jaquettes en tôle laquée

Ballon inox 100 litres

Ballon Inox 316 L - Isolation en mousse de polyurethane - Echangeur serpentin

Ballon émaillé 100 litres

• Ballon émaillé double couche
• Isolation en mousse de polyurethane
• Echangeur serpentin Anode magnésium
• Trappe de visite

Equipements de SERIE

Tableau de commande complétant interrupteur marche/arrêt, interrupteur été/hiver, voyant de fonctionnement, aquastat et thermomètre chaudière, aquastat de sécurité surchauffe, prise brûleur, prédecoupe et précâblage pour intégration de régulation (en option: voir page 53) - Brûleur fioul flamme bleue bas Nox Vase d'expansion chauffage 18 litres - Robinet de vidange - Circulateurs chauffage 3 vitesses Manomètre - Soupape 3 bar

Versions BT (disponibles avec balloon inox ou émaillé)

Kit de liaison hydraulique Pompe de charge ECS Aquastat de réglage ballon - Clapet anti-retour - Purgeur d'air - Livraison en 2 colis

Installation

Départ chauffage : 1" - Retour chauffage : 1"

EXCELLIA CONDENS		33 C	33 V	33 BTC	33 BTV
Puisance	kW	32,6	32,6	32,6	32,6
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm	100	80/125	100	80/125
Capacitéallon	litres	-	-	100	100
Prix (€ H.T.)		5780,00	5780,00
Code		EXCF33C	EXCF33V
Prix avec ballon émailé (€ H.T.)				7 260,00	7 260,00
Code				EXCF33BTCE	EXCF33BTVE
Prix avec ballon Inox (€ H.T.)				7 450,00	7 450,00
Code				EXCF33BTCI	EXCF33BTVI
EXCELLIA CONDENS		33 C	33 V	33 BTC	33 BTV
Classe énergétique (Dir. Rend. 92/42/CEE)		**** CE	**** CE	**** CE	**** CE
Evacuation		Tirage naturel	Ventouse	Tirage naturel	Ventouse
Ø sortie fumées	mm	100	80/125	100	80/125
Puisance nominale (50/30°C)	kW	32,6	32,6	32,6	32,6
Rendement à 100% Pn (50/30°C) sur PCI	%	101,3	101,3	101,3	101,3
Puisance nominale (80/60°C)	kW	31,5	31,5	31,5	31,5
Rendement à 100% Pn (80/60°C) sur PCI	%	96	96	96	96
Nombre d' éléments		5	5	5	5
Hauteur min-max (pieds régibles)	(H) mm	881 - 916	881 - 916	1 743 - 1 778	1 743 - 1 778
Largeur	(L) mm	640	640	640	640
Profondeur	(P) mm	1 225	1 225	1 225	1 225
Poids	kg	251	251	350	350
Température maxi chauffage	°C	95	95	95	95
Pression maxi chauffage	bar	4	4	4	4
Contenance en eau	I	13,5	13,5	13,5	13,5
Capacité gallon	I	-	-	100	100
Température maxi ECS	°C	-	-	85	85
Débit continu ECS ΔT30°C (émail / inox)	I/h	-	-	620	620
1er soutirage ECS ΔT30°C (émail / inox)	I/10 min	-	-	175	175
Pression maxi ECS	bar	-	-	7	7

Implantation

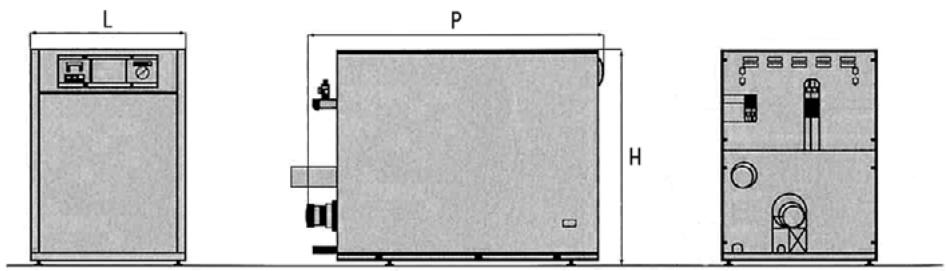

EXCELLIA CONDENS 33C-33V

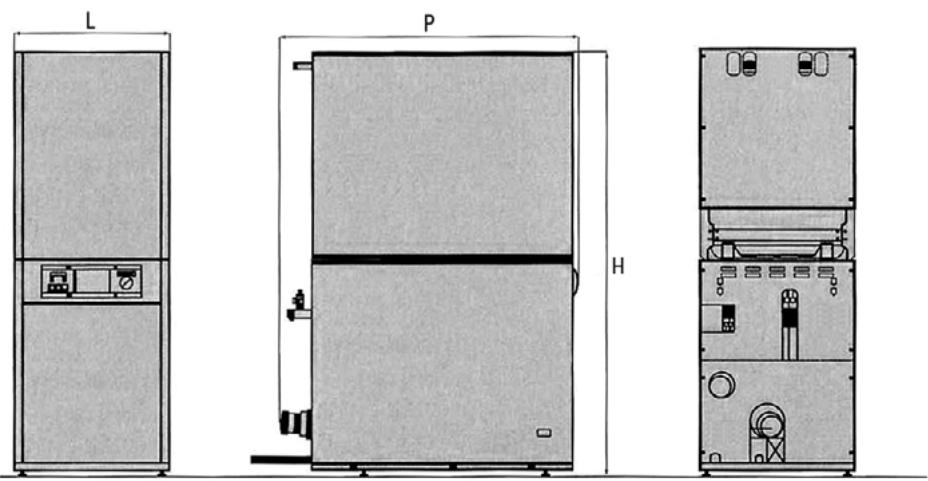

EXCELLIA CONDENS 33 BTC-33 BTV

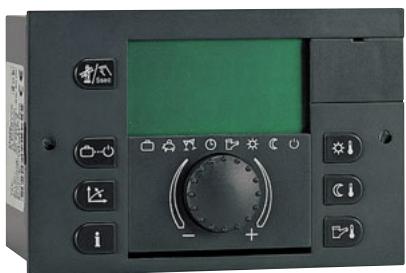

Regulation climatique integree

Installation rapide

Fonction chauffage et eau chaude sanitaire, action sur vanne mélangeuse,

brûleur, circulateur et pompe de charge

Compatible avec les gammes Excellia fioul condens, Excellia fioul et Excellia gaz

Prix (€ H.T.)	690,00
Code	REGE9
