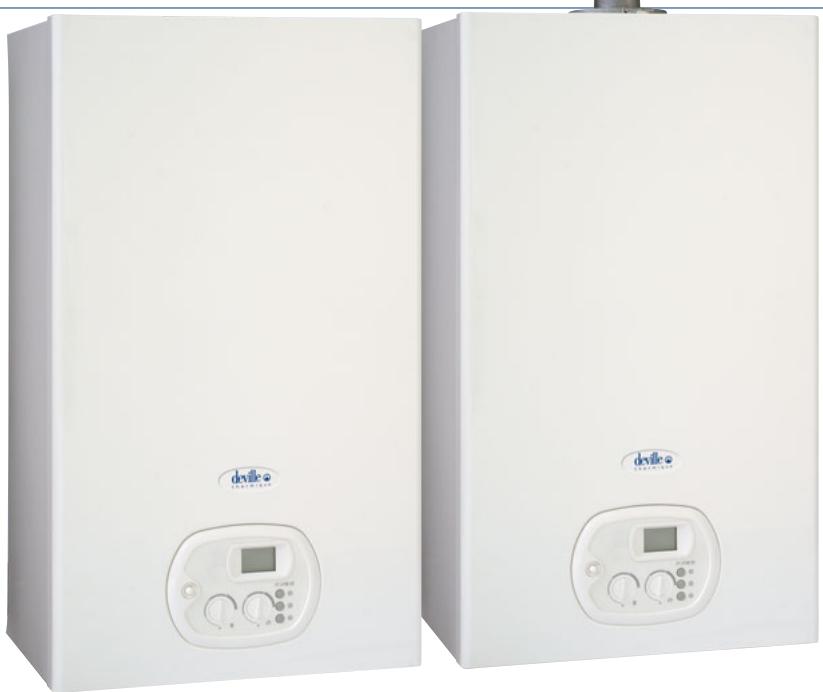

DMV - Chaudière gaz DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz à condensation haute performance
Marque	DEVILLE
Modèle	DMV (plusieurs variantes : 24/08, 24, 27/60)
Puissance nominale	23,9 kW (DMV 24/08) à 27,8 kW (DMV 27/60)
Rendement à 100 % Pn	93,5 % (modèles ventouse) / 93 % (DMV24)
Classe énergétique	***CE (3 étoiles) selon Dir. Rend. 92/42/CEE
Évacuation des fumées	Ventouse coaxiale Ø 60/100 mm
Dimensions (H x L x P) – modèles ballon	900 x 580 x 900 mm (DMV 27/60) ; 800 x 450 x 320 mm (DMV 24/08)
Poids – modèles ballon	83 kg (27/60) ; 48 kg (24/08)
Dimensions (H x L x P) – modèle instantané	730 x 410 x 320 mm (DMV24)
Poids – modèle instantané	36 kg (DMV24)
Température maxi chauffage	80 °C
Pression maxi chauffage	3 bar
Température maxi ECS	60 °C
Pression maxi ECS	6 bar
Capacité ballon ECS	60 litres (AISI 316L) ou 8 litres selon modèle
Débit continu ECS (ΔT 30 °C)	774 l/h (ballons 60 L) ; 11,37 l/min (DMV24)
Fonctions principales	Haut rendement, basse température, anti-légionelle (modèles ballon), modulation vanne gaz, contrôle flamme par ionisation, sondes CTN, affichage digital, aide au diagnostic
Sécurité	Thermostat surchauffe, pressostat hydraulique sécurité manque d'eau, pressostat sécurité sortie fumées (DMV), dispositif anti-tirage (DMC), soupape de sécurité 3 bar chauffage / 7 bar sanitaire
Équipements de série	Circulateur avec dégazeur, vase d'expansion 8 L chauffage, vase d'expansion sanitaire 2 L (sauf DMV 24/08), kit ventouse coaxiale horizontal 1 m, bypass automatique
Raccordements	Départ/Retour chauffage 3/4" M ; ECS 1/2" M ; Gaz 3/4" M
Options	Kit propane, sonde extérieure, kit hydraulique (page 67)
Entretien	Prévoir accès pour entretien (cotes minimales indiquées en schéma). Consulter un professionnel qualifié.
Réparabilité	Dispositif d’aide au diagnostic des pannes ; pièces détachées disponibles via réseau DEVILLE.

FOIRE AUX QUESTIONS - DMV DEVILLE

Comment régler la température de chauffage sur ma chaudière DMV ?

La chaudière DMV permet de régler deux plages de température : 30-85 °C pour le chauffage classique et 25-40 °C pour le chauffage basse température. Utilisez le tableau de contrôle à affichage digital pour sélectionner la plage souhaitée.

Que faire en cas d'affichage d'un code d'erreur ?

La chaudière est équipée d'un dispositif d'aide au diagnostic. Reportez-vous au manuel d'utilisation pour la signification des codes. Si le problème persiste, contactez un installateur agréé DEVILLE.

Comment entretenir le ballon ECS ?

Le ballon ECS en inox AISI 316L ne nécessite pas d'entretien particulier. Cependant, il est recommandé de vérifier périodiquement la soupape de sécurité et de purger l'air du circuit. Pour les modèles ballon, la fonction anti-légionelle peut être activée pour désinfecter le réservoir.

Quelle est la pression de remplissage recommandée pour le circuit de chauffage ?

La pression de remplissage à froid doit se situer entre 1 et 1,5 bar. Vérifiez le manomètre sur le tableau de contrôle. La pression maximale de fonctionnement est de 3 bar.

Puis-je utiliser ma chaudière avec du propane ?

Oui, un kit de conversion propane est disponible en option pour les modèles DMV. Référez-vous aux codes fournis dans la notice (ex : 52596LP pour DMV 24). L'installation doit être réalisée par un professionnel.

Comment nettoyer l'échangeur sanitaire ?

L'échangeur à plaques en acier inoxydable peut être détartré si nécessaire. Utilisez un produit détartrant adapté et rincez abondamment. Faites appel à un technicien qualifié pour toute intervention.

Quelle est la longueur maximale du conduit ventouse ?

La longueur maximale du conduit ventouse coaxial est de 3 mètres pour un diamètre 60/100 mm. Utilisez le kit d'origine fourni avec la chaudière.

La chaudière affiche un voyant rouge, que dois-je faire ?

Le voyant rouge indique une anomalie. Consultez le tableau des défauts dans la notice. Les causes possibles incluent un manque d'eau, une surchauffe ou un problème de tirage. Réinitialisez la chaudière après avoir corrigé la cause.

Comment purger les radiateurs ?

Utilisez la purge manuelle sur chaque radiateur. Ouvrez la vis de purge jusqu'à ce que de l'eau s'écoule sans bulles d'air. Vérifiez ensuite la pression de la chaudière et ajoutez de l'eau si nécessaire (pression à 1,5 bar froid).

Où trouver les pièces détachées pour ma chaudière DEVILLE DMV ?

Les pièces détachées sont disponibles auprès des distributeurs agréés DEVILLE. Utilisez le code pièce indiqué dans la notice (ex : kit propane, sonde extérieure). Pour les composants internes, contactez le service après-vente.

MODE D'EMPLOI DMV DEVILLE

Hauts rendements Fonctionnement basse température Fonction anti-legionelle (Modèles ballon)

Fabrication

• Brûleur en acier inoxydable
• Allumage électronique
• Bypass automatique
• Contrôle de flamme par ionisation
• Contrôle de température par sondes CTN Dispositif post-circulation et antiblocage pompe et vanne 3 voies
• Réglage de 2 plages de température : 30 - 85°C ou 25 - 40°C

Ballon ECS 60 litres en inox AISI 316L avec serpentin de réchauffage ECS ou 8 litres (DMV 24/08) - Indicateur d'anomalies sur tableau chaudière

Versions instantanés

• Echangeur sanitaire à plaques en acier inoxydable Dispositif d'aide au diagnostic des pannes
• Tableau de contrôle avec affichage digital

Equipements de SERIE

Dispositif de modulation sur vanne gaz - Circulateur avec dégazeur - Pressostat sécurité sur sortie fumées (DMV) - Dispositif d'anomalie de tirage (DMC) Thermostat sécurité surchauffe Pressostat hydraulique sécurité manque d'eau - Limites de débit d'eau ECS - Kit ventouse coaxiale horizontal 1 m (DMV) Vase d'expansion chauffage 8 litres Vase d'expansion sanitaire 2 litres (ballons sauf DMV 24/08) - Soupape de sécurité chauffage 3 bar / sanitaire 7 bar

Installation

Départ/Retour chauffage 3/4" M Départ/Retour ECS 1/2" M Gaz 3/4" M longueur maxi ventouse 3 m 060/100

Ballon	DMC 27/60	DMV 27/60	DMV 24/08
Puisance (kW)	26,7	27,8	23,9
Evacuation	Tirage naturel	Ventouse	Ventouse
Ø sortie fumées (mm)	125	60/100	60/100
Capacitéallon (litres)	60	60	8
Prix Gaz Naturel (€ H.T.)	2 295,00	2 465,00	2 159,00
Code	DMC2760	DMV2760	DMV2408

Kit hydraulique en option : voir page 67

Instantanée	DMC 24	DMV24
Puisance (kW)	22,66	23,81
Evacuation	Tirage naturel	Ventouse
Ø sortie fumées (mm)	125	60/100
Prix Gaz Naturel (€ H.T.)	1091,00	1350,00
Code	DMC24	DMV24V

OPTIONS: Kit propane DMC/DMV 24	52596LP	17,00	Kit propane DMV 24/08	52587LP	17,00
Kit propane DMC 27/60	52575LP	17,00	Kit propane DMV 27/60	52600LP	17,00
Sonde extérieure	73506LA	45,00

DMC/DMV Ballon

DMC 27/60

DMV 27/60

DMV 24/08

DMC/DMV Instantanées

Classe énergétique (Dir.Rend.92/42/CEE)		*CE	***CE	***CE
Evacuation		Tirage naturel	Ventouse	Ventouse
Ø sortie fumées	mm	125	60/100	60/100
Puisance nominale	kW	26,7	27,86	23,9
Puisance calorifique	kW	29,8	29,8	25,6
Rendement à 100% Pn	%	89,5	93,5	93,5
Hauteur	mm	450	900	800
Largeur	mm	580	580	450
Profondeur	mm	900	900	320
Poids	kg	83	83	48
Température maxi chauffage	°C	80	80	80
Pression maxi chauffage	bar	3	3	3
Capacité gallon	I	60	60	8
Température maxi ECS	°C	60	60	60
Pression maxi ECS	bar	6	6	6
Débit continu ECS ΔT 30 °C	I/h	774	774	690
1er Soutirage ECS ΔT 30 °C	I/10 min	190,5	190,5	118

DMC 24

DMV24

Classe énergétique (Dir.Rend.92/42/CEE)		*CE	***CE
Evacuation		Tirage naturel	Ventouse
Ø sortie fumées	mm	125	60/100
Puisance nominale	kW	22,7	23,8
Puisance calorifique	kW	25,6	25,6
Rendement à 100% Pn	%	88,5	93
Hauteur	mm	730	730
Largeur	mm	410	410
Profondeur	mm	320	320
Poids	kg	35	36
Température maxi chauffage	°C	80	80
Pression maxi chauffage	bar	3	3
Température maxi ECS	°C	60	60
Pression maxi ECS	bar	6	6
Débit continu ECS ΔT 30 °C	l/min	10,82	11,37

Implantation

DMC 27/60 * Côte minimum à respecter pour entretien

DMV 27/60 * Côte minimum à respecter pour entretien

DMV 24/08

DMC 24

DMV24

KIT S: Robinets départ/retour, robinet gaz, tuyauteries, robinet eau froide.

KIT C: Kit hydraulique complet, support avec robinetterie montée, gabarit de pose et barre de soutien.
