Type de produit	Chaudière gaz murale à condensation
Marque	DEVILLE
Modèle	DCI 25 B
Catégorie	II2H3B/P (gaz)
Dimensions (L x H x P)	410 x 730 x 285 mm
Poids	46 kg
Alimentation électrique	230 V / 50 Hz, 180 W
Classe de protection	IP X4D
Puissance calorifique nominale	25 kW
Rendement thermique à 100% (50/30°C)	106,7%
Plage température chauffage	25-40°C (basse temp.) ou 30-80°C (standard)
Plage température eau chaude sanitaire	35-60°C
Pression max circuit chauffage	3 bar
Pression min circuit chauffage	0,3 bar
Pression max circuit sanitaire	6 bar
Pression min dynamique sanitaire	0,5 bar
Capacité vase d'expansion	7 litres
Débit spécifique ECS (Δt 30°C)	11,75 l/min
Types de gaz compatibles	Méthane G20, G25, Propane G31
Raccordements hydrauliques	Départ/retour chauffage : 3/4" M ; Gaz, eau froide, eau chaude : 1/2" M
Système d'évacuation fumées	Coaxial 60/100 mm ou bitube 80/80 mm
Fonctions principales	Modes été/hiver/été-hiver, anti-gel, ramoneur, diagnostic d'erreurs
Entretien	Annuel par professionnel qualifié
Sécurité	Thermostat surchauffe, thermofusible fumées (102°C), thermofusible sécurité (160°C), soupape 3 bar, pressostat
Pièces détachées	Pièces d'origine recommandées

FOIRE AUX QUESTIONS - DCI 25 B DEVILLE

Comment allumer la chaudière ?

Ouvrez le robinet gaz sous la chaudière. Appuyez sur le bouton poussoir marche/arrêt (1) situé sur le tableau de commande. La chaudière s'allume automatiquement en mode hiver. Vérifiez qu'aucun code d'erreur n'apparaît sur l'écran.

Que faire en cas d'affichage du code H20 (manque d'eau) ?

Le code H20 indique une pression d'eau insuffisante dans le circuit de chauffage. Ouvrez le robinet de remplissage R situé sous la chaudière jusqu'à ce que la pression atteigne 1 bar sur le manomètre. Refermez le robinet après remplissage.

Comment régler la température de chauffage ?

Utilisez le sélecteur de réglage température chauffage (2) sur le tableau de commande. Tournez vers la droite pour augmenter (max 80°C) ou vers la gauche pour diminuer (min 30°C ou 25°C en mode basse température).

Comment passer la chaudière en mode été ?

Appuyez sur le bouton de sélection des modes (6) jusqu'à ce que le symbole été s'allume sur l'écran. En mode été, la chaudière produit uniquement de l'eau chaude sanitaire.Le chauffage est désactivé.

Que faire en cas de code E01 (défaut flamme) ?

Vérifiez que le robinet gaz est bien ouvert. Éteignez puis rallumez la chaudière avec le bouton marche/arrêt (1). Si le code persiste, appelez le Centre Assistance Technique.

À quelle fréquence faut-il faire l'entretien de la chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il comprend le contrôle de l'étanchéité, le nettoyage du brûleur et de l'échangeur, la vérification des sécurités et de la combustion.Respectez cette périodicité pour garantir la sécurité et la performance.

Comment vidanger l'installation de chauffage ?

Sélectionnez le mode hiver et attendez l'allumage. Coupez l'interrupteur général et laissez refroidir. Raccordez un tuyau au robinet de vidange, ouvrez-le puis ouvrez les robinets des radiateurs du plus haut au plus bas. Après vidange, refermez tous les robinets.Cette opération est réservée à un professionnel.

Que faire en cas d'odeur de gaz ?

N'actionnez aucun interrupteur électrique, téléphone ou appareil pouvant créer une étincelle. Ouvrez immédiatement portes et fenêtres. Fermez le robinet général de gaz. Quittez les lieux et appelez les services d'urgence ou un professionnel qualifié.

Comment remplir le siphon de récupération des condensats ?

Avant la première mise en service, retirez le bouchon T du siphon S. Remplissez d'eau jusqu'aux trois quarts. Refermez le bouchon et branchez le tuyau de trop-plein. Nettoyez régulièrement la boule du siphon pour éviter tout blocage.

Quels types de gaz sont compatibles avec la chaudière DCI 25 B ?

La chaudière est compatible avec le gaz méthane G20 (20 mbar), le méthane G25 (25 mbar) et le propane G31 (37 mbar). La transformation du type de gaz doit être effectuée exclusivement par un professionnel qualifié.

MODE D'EMPLOI DCI 25 B DEVILLE

NOTICE installateur / utilisateur / chauffagiste

Pages

Informations generales

Avertissements généraux 1

Conformité du produit 3

Données techniques 4

Dimensions d'encombrement 5

Vue d'ensemble de la chaudière 6

Schéma hydraulique de principe 7

Diagramme du circulateur 8

Carte électronique 9

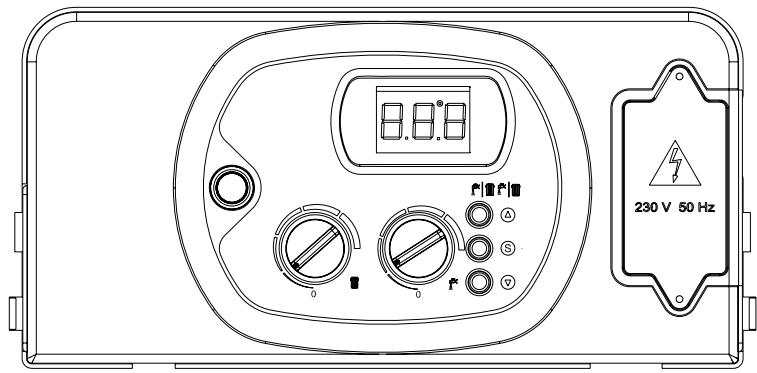

Tableau de commande 9

Installation (technicien qualifié)

Avertissement général 10

Déballage 10

Fixation de la chaudière 11

Kit de raccordements chaudière 12

Raccordements hydrauliques 13

Raccordement gaz 14

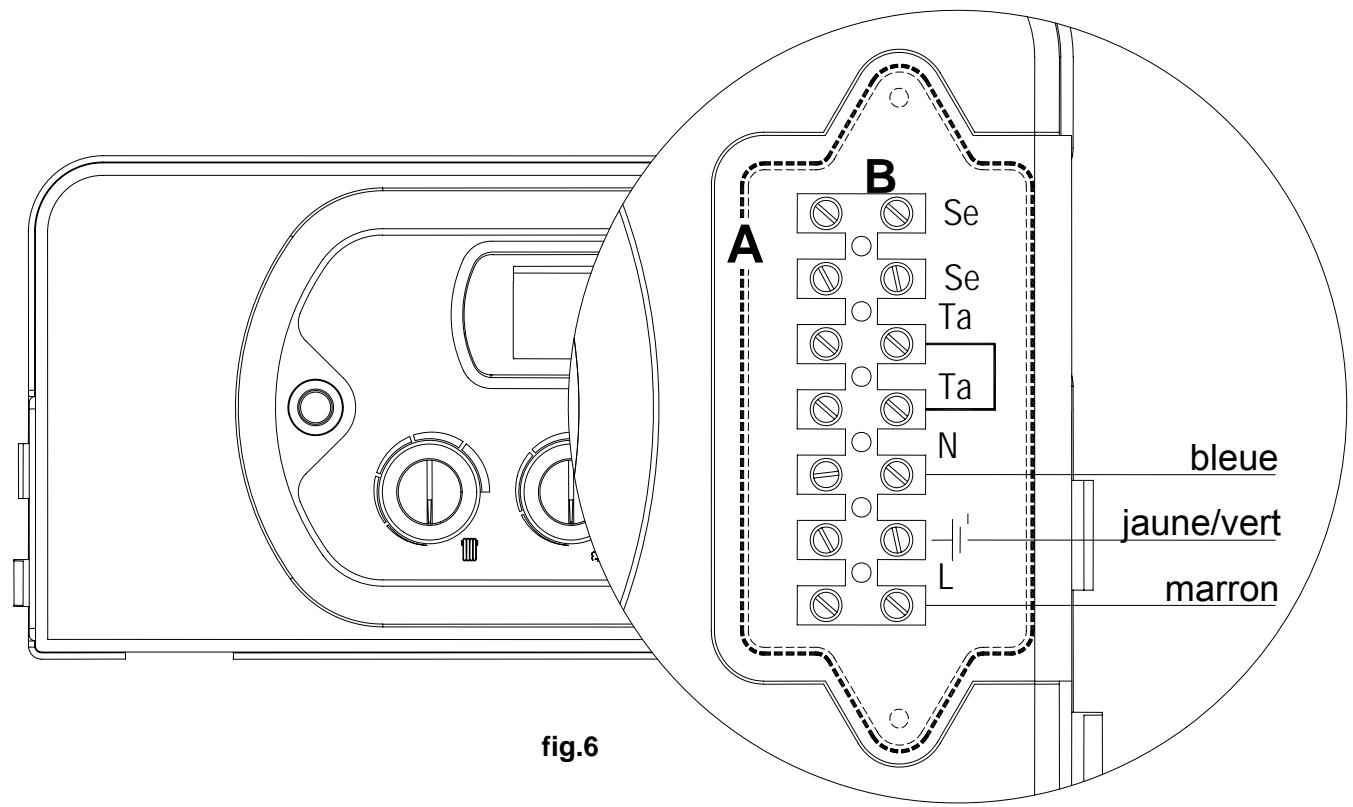

Branchements électriques 15

Raccordements des conduits de fumées - ventouse 17

Mise en service (technicien qualifié)

Avertissements généraux 22

Remplissage de l'installation 23

Remplissage du siphon de recapture des condensats 24

Mise en service de la chaudière 25

Pages

REGLAGE DE LA CHAUDIERE (technicien qualifié)

Tableau des paramètres 26

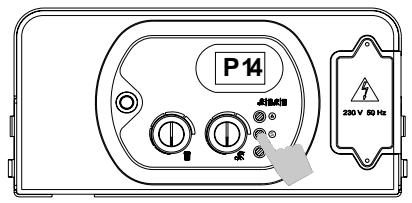

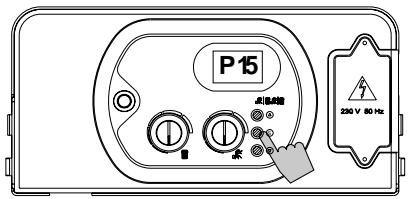

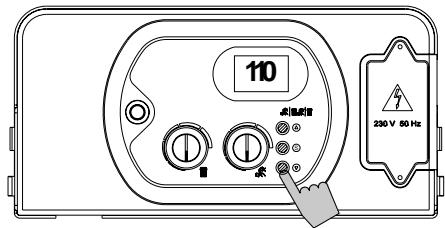

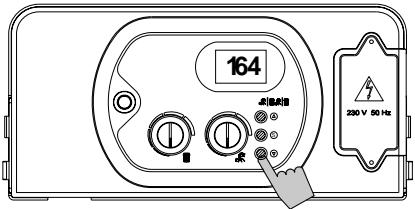

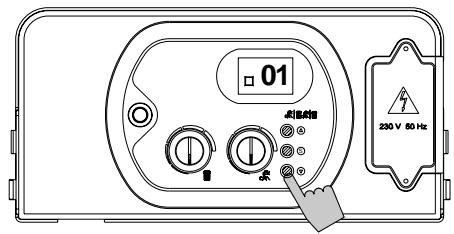

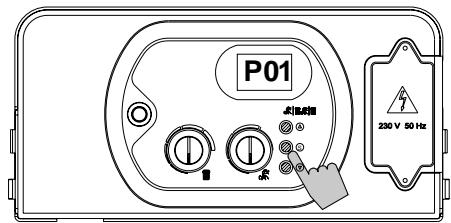

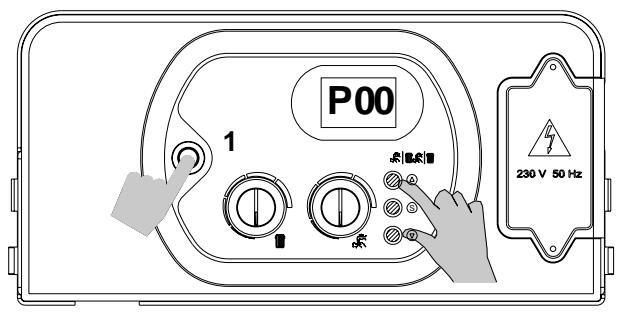

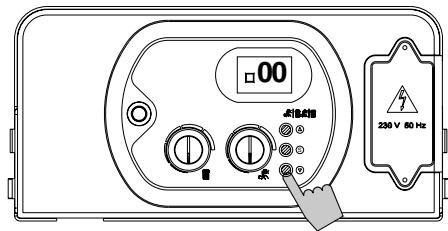

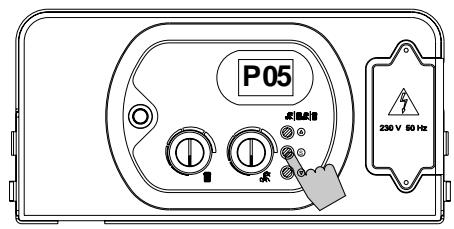

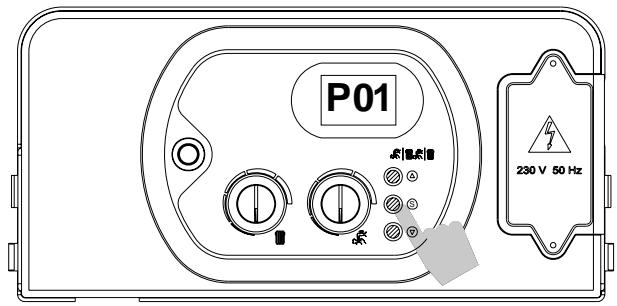

Programmation des paramètres 27

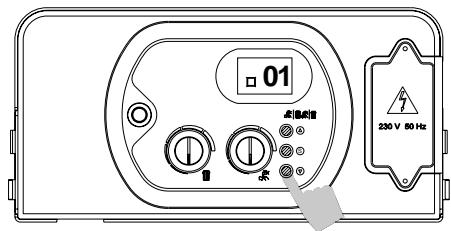

Transformation du type de gaz 33

Alimentation gaz 34

Entretien (technicien qualifié)

Contrôle de l'appareil 35

Accès à la chaudière 36

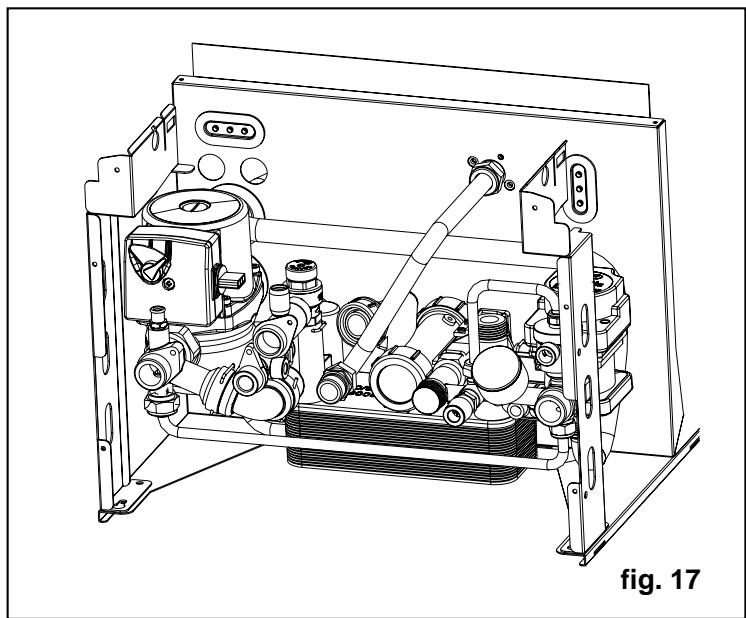

Vidange de l'installation de chauffage et eau chaude sanitaire 37

Anomalies de fonctionnement 44

Instructions pour l'utilisateur

Avertissements généraux 47

Tableau de commande (cf. page 9) 48

Allumage de la chaudière, modes de fonctionnement, réglage des températures 49

Remplissage de l'installation 50

Diagnostic - Codes d'erreur 50

Avertissements généraux

L'installation de l'appareil doit se faire en conformité suivant les normes en vigueur, selon les instructions du constructeur et par du personnel professionnellement qualifié. Par personnel professionnellement qualifié, on désigne le personnel ayant les connaissances techniques en matière d'installation et d'entretien des composants de système de chauffage et de production d'eau chaude sanitaire de type civil et industriel. La mise en service de la chaudière et tout type d'intervention successive sur l'appareil doit être effectuée par un Centre d'Assistance Technique autorisé par la société DEVILLE THERMIQUE S. A., sous peine d'annulation de la garantie (voir certificat de mise en service). ATTENTION: Cet appareil devra être destiné à l'usage pour lequel il a été expressément construit : le chauffage et la production d'eau chaude sanitaire. Toute autre utilisation est à considérer impropre et par conséquent dangereuse. Le constructeur décline toute responsabilité aux termes du contrat et en dehors de ce dernier pour tout dommage causé aux personnes et aux biens par des erreurs d'installation ou d'utilisation, et dans tous les cas de non observation des normes nationales et locales en vigueur et des instructions données par le constructeur lui-même. Le manuel d'installation, usage et entretien constitue une partie intégrante et essentielle du produit et doit toujours être fourni avec l'appareil. Conserver ce manuel avec soin pour toute consultation future. En cas de vente de l'appareil ou de transfert de propriété à une autre personne, en cas de déménagement par exemple et si l'appareil reste dans l'immeuble où il a été installé, s'assurer que ce manuel reste avec l'appareil à la disposition du nouveau propriétaire et/ou de l'installateur. Les avertissements contenus dans ce chapitre sont destinés aussi bien à l'utilisateur qu'au personnel qui sera chargé de l'installation et de l'entretien du produit. L'utilisateur aura les informations concernant le fonctionnement et les limites d'utilisation d'usage dans ce manuel au chapitre « Instructions pour l'utilisateur » dont nous recommandons vivement la lecture. Cet appareil doit être utilisé exclusivement avec un système de chauffage central fermé muni d'un vase d'expansion. - À POSTERIORI avoir été tout emballage, s'assurer de l'intégrité du produit. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur. Aucun emballage (boîte en carton, bois, clous, agrafes, sachets en plastique, polystyrène expansé, etc.) ne doit être laissé à la portée des enfants car tout emballage constitue une source potentielle de dangers. Avant d'effectuer toute opération de nettoyage ou d'entretien, débrancher l'appareil du réseau électrique en agissant sur l'interrupteur de l'installation et/ou au moyen des organes d'interruption spécifiques. - Ne pas obstruer les grilles d'aspiration ou d'évacuation. - Ne pas obstruer les embouts des conduits d'aspiration et/ou d'évacuation. En cas de panne et/ou de mauvais fonctionnement de l'appareil, il convient de l'arrêter et de s'abstenir de tout essai de réparation ou d'intervention directe. S'adresser exclusivement à un personnel professionnellement qualifié. Toute éventuelle réparation du produit doit être effectuée exclusivement par un centre d'assistance technique autorisé par le constructeur et en utilisant exclusivement des pièces détachées d'origine. Le non-respect des clauses ci-dessus peut compromettre la sécurité de l'appareil. Pour garantir la sécurité de l'appareil et son bon fonctionnement, il est indispensable que l'entretien périodique soit effectué par du personnel professionnellement qualifié s'engageant à respecter les indications du constructeur. Si on décide de ne plus utiliser l'appareil, il faudra rendre inutilisables les parties susceptibles de représenter des sources potentielles de danger. Pour tout appareil livré avec des options ou des kits (y compris les kits ou options électriques), seuls des accessoires originaux devront être utilis

■ En cas de décèlement de fuite de gaz dans les locaux où est installé l'appareil, ne pas actionner les interrupteurs électriques, téléphones ou tout autre appareil pouvant provoquer des étincelles. Ouvrir immédiatement les portes et les fenêtres pour créer un courant d'air. Fermer le robinet général du gaz (au compteur) ou la bonbonne de gaz, et demander l'intervention du service d'assistance technique. S'abstenir d'intervenir personnellement sur l'appareil. - Les installations de chauffage munies de vannes thermostatiques doivent être équipées d'un by-pass. ■ Selon les normes en vigueur, ces appareils doivent être exclusivement installés par du personnel qualifié qui devra se conformer aux normes et mises à jour successives, ainsi qu'aux dispositions émanant des pompiers et de l'entreprise locale fournissant le gaz. Avant la mise en marche de la chaudière, il convient de contrôler que l'appareil est bien branché au réseau d'eau et au système de chauffage qui doit être conformes aux prestations de la chaudière. Les locaux devront être aérés au moyen d'une prise d'air (voir Normes en vigueur). L'air indirect provenant de locaux adjacents peut être utilisé dans la pièce à condition que la pression soit inférieure à la pression externe et qu'il n'y ait pas de cheminée à feu de bois ni de VMC. En cas de montage externe de la chaudière, par ex.: sur un balcon ou terrasse, s'assurer que cet espace n'est pas sujet aux agents atmosphériques afin d'éviter tout dommage aux composants, et l'annulation de la garantie que cela pourrait entrainer. Dans ce cas, il est conseillé de construire un espace thermique protégeant la chaudière des intempéries. Vérifier que les données techniques reportées sur l'emballage et sur la plaque signalétique de la chaudière correspondent et que la chaudière est équipée pour fonctionner avec le gaz raccordé. S'assurer que les tuyaux et les raccordements sont en parfait état d'étanchéité et qu'il n'y a aucune fuite de gaz. ■ Nous conseillons d'effectuer un nettoyage des tuyaux afin de désteroler tout résidu pouvant compromettre le bon fonctionnement de la chaudière. - On peut réellement parler de sécurité électrique de l'appareil uniquement quand celui-ci est correctement branché à la terre et de façon satisfaisante et efficace, conformément aux normes en vigueur concernant la sécurité. ■ Il faut vérifier que cet aspect fondamental de la sécurité soit satisfait. En cas de doute, demander un contrôle soigné de l'installation électrique par du personnel professionnellement qualifié, puisque le constructeur ne peut être tenu responsable pour tout dommage causé par le manque de mise à la terre de l'appareil. Faire vérifier par du personnel professionnellement qualifié que l'installation électrique est adaptée à la puissance maximum absorbée par l'appareil, reportée sur la plaque signalétique; et s'assurer en particulier que le diamètre des câbles de l'installation est suffisante pour la puissance absorbée par l'appareil. Aucun adaptateur, prise multiples et/ou rallonges ne sont autorisés pour le branchement électrique de l'appareil. Pour le branchement au réseau, il convient de prévoir un interrupteur bipolaire ayant une distance d'ouverture d'au moins 3 mm, conformément aux normes de sécurité en vigueur. L'utilisation de tout composant faisant recours à l'énergie électrique comporte l'application de quelques règles fondamentales, telles que: Ne pas toucher l'appareil avec les parties du corps mouillées ou humides et/ou pieds nus. - Ne pas tirer sur les câbles électriques. Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc.) à moins que cela ne soit expressément prévu. Interdire l'utilisation de l'appareil aux enfants et aux personnes peu expertes. Le câble de l'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. ■ En cas de câble endommagé, arrêter l'appareil, et, pour son remplacement, contacter exclusivement un personnel professionnellement qualifié. ■ En cas de non utili

Conformité du produit

La société DEVILLE THERMIQUE S. A. déclare que les chaudières DCI 25 sont fabriquées dans les règles de l'art et qu'elles ont obtenu la certification CE. (CE n°0694BN3485)

Les chaudières DCI 25 sont en outre conformes aux directives suivantes :

DIRECTIVE GAZ 90/396/CEE pour la conformité CE

DIRECTIVE BASSE TENSION 2006/95/CEE

DIRECTIVE COMPATIBILITE ELECTROMAGNETIQUE 89/336/CEE

DIRECTIVE RENDEMENTS 92/42/CEE

Les matériaux utilisés, tel le cuivre, le laiton, l'acier inox, créent un ensemble homogène et compact, mais sur tout fonctionnel, facile à installer et simple à utiliser. De part sa simplicité, la chaudière murale est fournie avec tous les accessoires aux normes nécessaires pour en faire une vraie centrale thermique indépendante, aussi bien pour le chauffage domestique que pour la production d'eau chaude sanitaire. Toutes les chaudières sont soumises à des essais et sont accompagnées de certificat de qualité délivré par la personne chargée d'effectuer les essais ainsi que d'un certificat de garantie. Lire attentivement ce manuel, le conserver avec soin, et le laisser toujours à la disposition de l'utilisateur de la chaudière.

La société DEVILLE THERMIQUE S. A ne pourrait être tenue responsable de la non-observation des instructions contenues dans le présent manuel ni des conséquences de toute intervention n'y étant pas spécifiquement décrite.

Données techniques

Modèles		DCI 25
Certification CE	n°	0694BN3485
Catégorie		C13, C33, C43, C53, C63, C83
Type		II2H3B/P
Débit calorifique nominal	kW	25
Débit calorifique minimal	kW	9
Puisance nominale (50/30°C)	kW	26.68
Rendement thermique à 100% Pn (50/30°C)	%	106.7
Rendement thermique à 30% (charge partielle Pn) (50/30°C)	%	106.3
Puisance nominale (80/60°C)	kW	24.6
Puisance minimale (80/60°C)	kW	8.73
Rendement thermique à 100% Pn (80/60°C)	%	98.4
Rendement thermique à 30% (charge partielle Pn) (80/60°C)	%	100.1
Marquage rendement énergétique (Directive 92/42/CEE)	étoiles	4
Circuit de chauffage
Température chauffage - Plage de réglage	°C	25-40 ou 30-80
Température max. de service	°C	80
Capacité vase d'expansion installation	litres	7
Pression max. de service circuit chauffage	bar	3
Pression min. de service circuit chauffage	bar	0.3
Circuit sanitaire
Température sanitaire - Plage de réglage	°C	35-60
Pression max. de service circuit sanitaire	bar	6
Pression min. dynamique circuit sanitaire	bar	0.5
Débit spécifique Δt 30°C	l/min	11.75
Dimensions
Largeur	mm	410
Hauteur	mm	730
Profondeur	mm	285
Poids	kg	46
Raccordements hydrauliques
Entrée	Ø	3/4" M
Retour	Ø	3/4" M
Eau froide	Ø	1/2" M
Eau chaude	Ø	1/2" M
Raccord du gaz à la chaudière	Ø	1/2" M

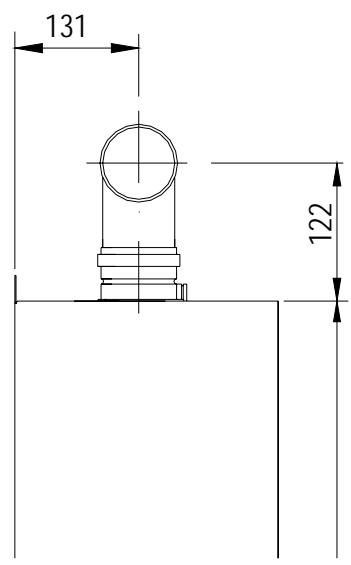

Raccordement du conduit d'évacuation des fumées

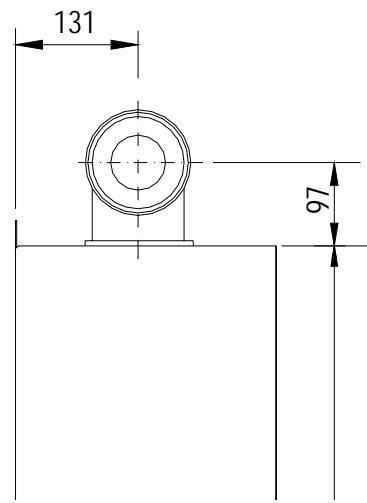

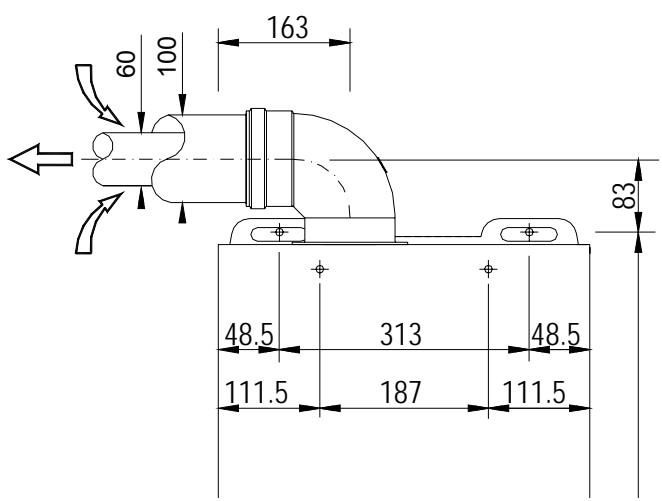

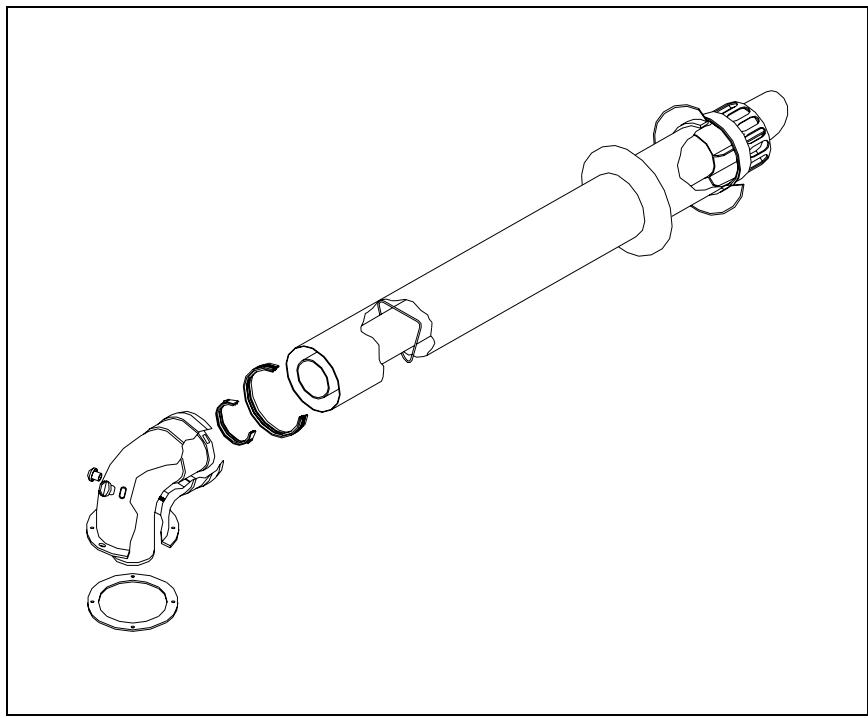

Système coaxial horizontal	Ø mm	100/60
Longueur max. coaxiale horizontal	m	5

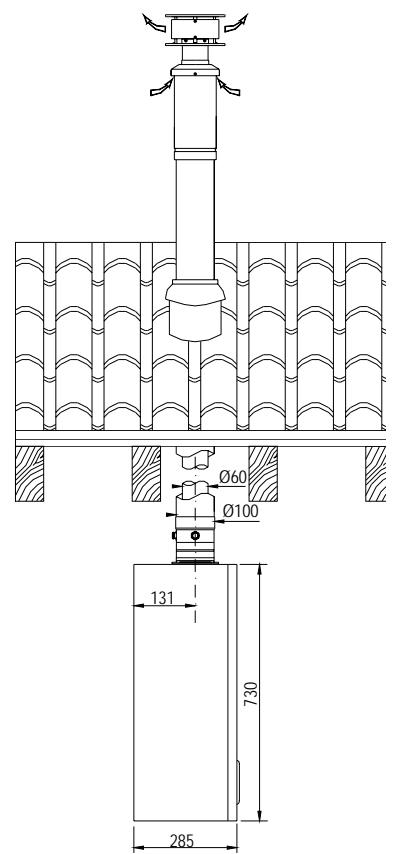

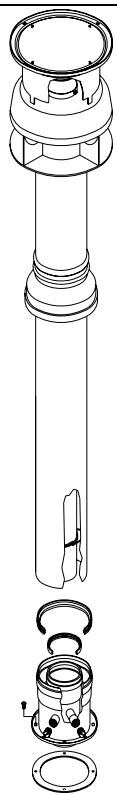

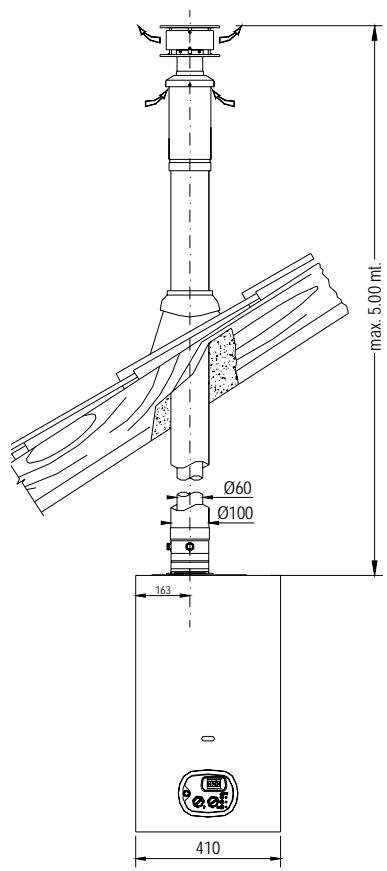

Système coaxial vertical	Ø mm	100/60
Longueur max. coaxiale vertical	m	5

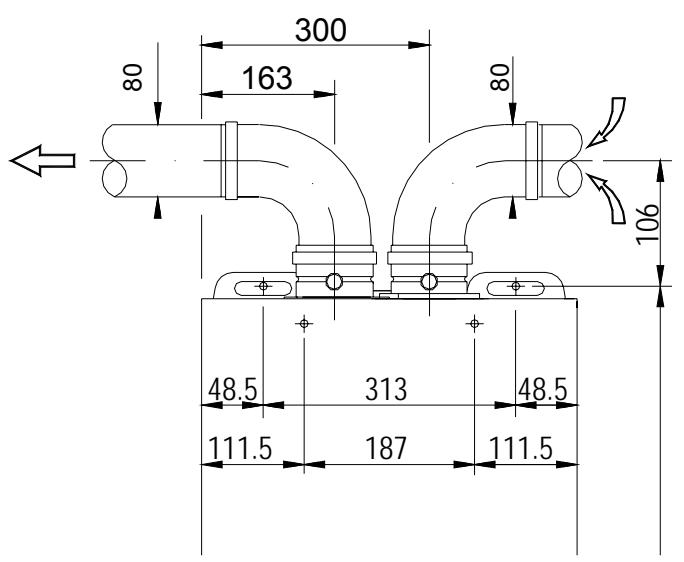

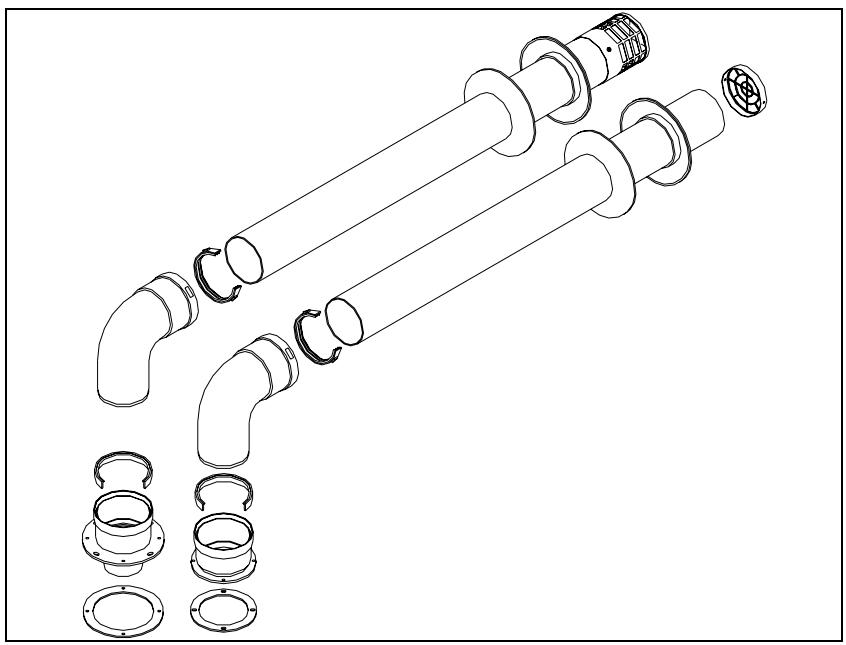

Système bitube (voir normes en vigueur)	Ø mm	80/80
Longueur max. bitube vertical	m	50
Système bitube (voir normes en vigueur)	Ø mm	60/60
Longueur max.bitube vertical	m	30
Alimentation gaz
Méthane G20 - Gaz naturel
Pression d'alimentation	mbar	20
Débit gaz	m3/h	2.64
Méthane G25 - Gaz naturel
Pression d'alimentation	mbar	25
Débit gaz	m3/h	3.08
Propane G31
Pression d'alimentation	mbar	37
Débit gaz	kg/h	1.94
Caracteristiques électriques
Alimentation électrique	V/Hz	230/50
Puisance électrique absorbée	W	180
Dégré de protection électrique	IP	X4D

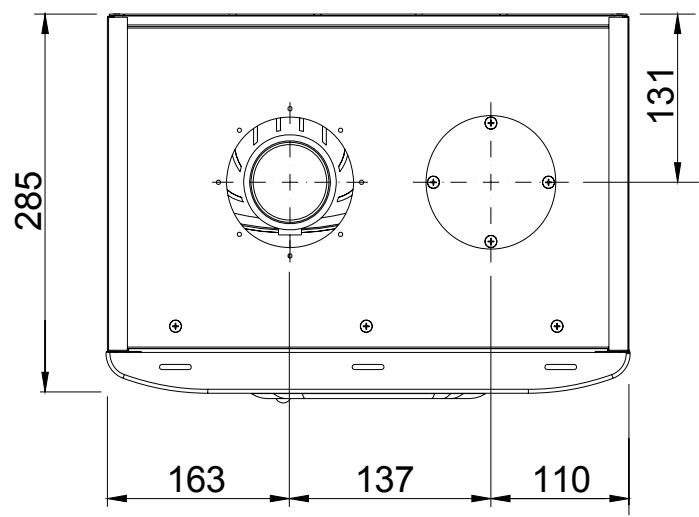

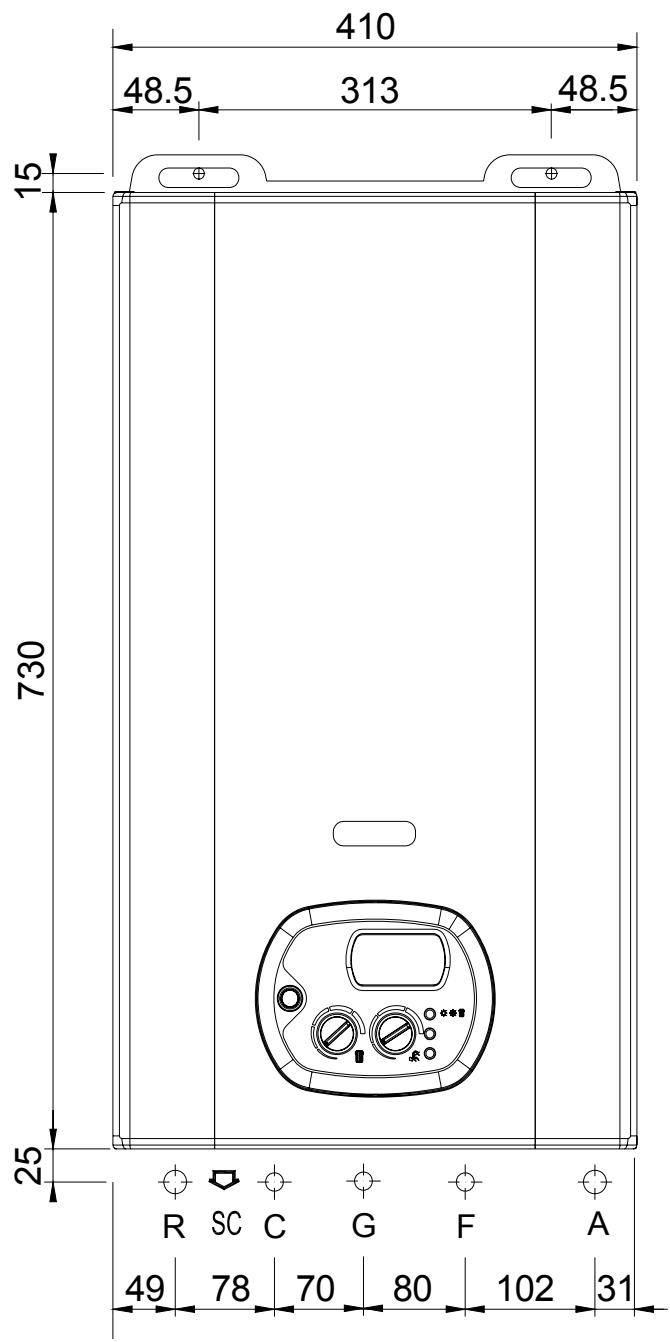

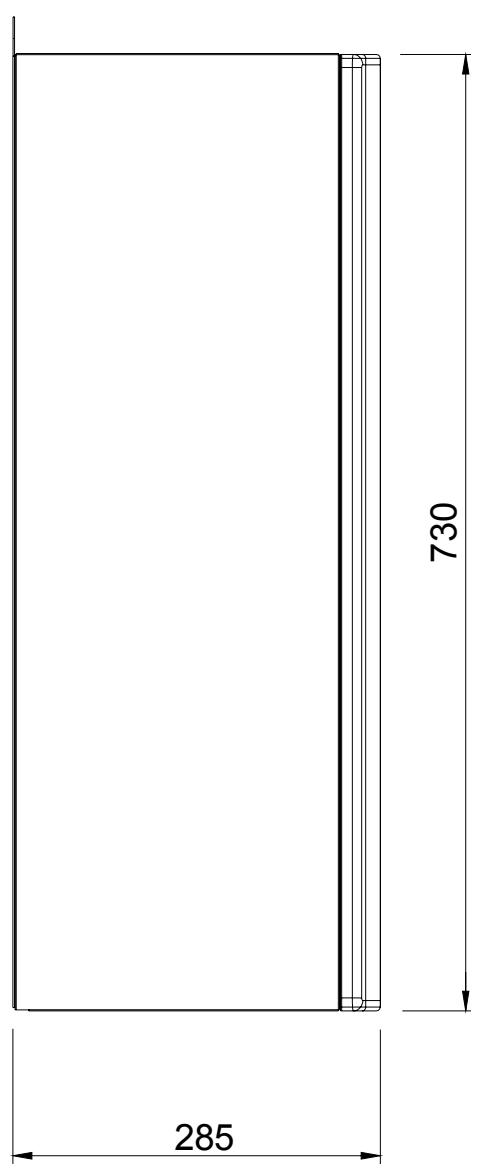

Dimensions d'encombrement

R	RETOUR CHAUFFAGE	Ø3/4” M
A	DEPART CHAUFFAGE	Ø3/4” M
G	ALIMENTATION GAZ	Ø1/2” M
F	ENTREE EAU FROIDE	Ø1/2” M
C	EAU CHAUBE SANITAIRE	Ø1/2” M
SC	EVAC. CONDENSATS	-

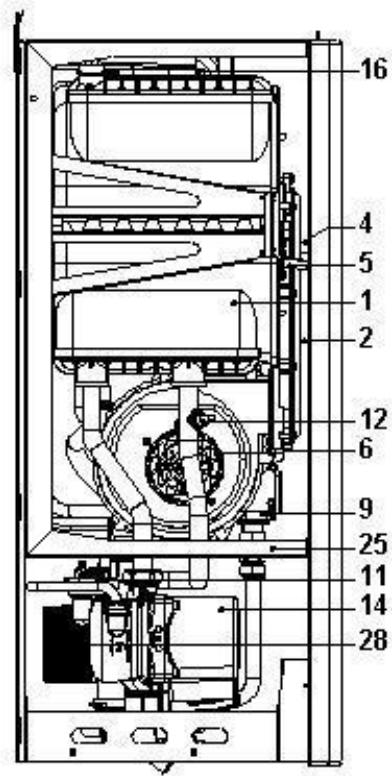

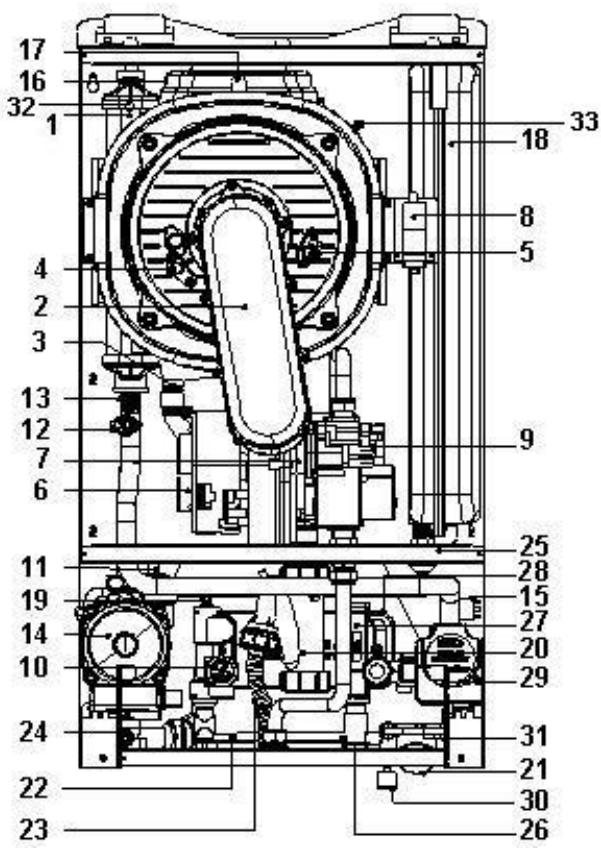

Vue d'ensemble de la chaudière

1. ECHANGEUR PRIMAIRE
2. GROUPE BRULEUR (BRULEUR + CHAMBRE DE MELANGE)
3. TUYAU DE VIDANGE DES CONDENSATS
4. ELECTRODE DE DETECTION
5. ELECTRODE D'ALLUMAGE + MASSE
6. VENTILATEUR
7. VENTURI
8. TRANSFORMATEUR D'ALLUMAGE
9. VANNE GAZ ELECTRONIQUE
10. SOUPAPE DE SÉCURITE 3 BAR POUR CIRCUIT CHAUFFAGE
11. PURGEUR D'AIR AUTOMATIQUE
12. THERMOSTAT DE SURCHAUFFE
13. SONDE DE CHAUFFAGE
14. CIRCULATEUR
15. PRESSOSTATEEAU
16. CONDUIT D'EVACUATION DES FUMEES
17. THERMOFUSIBLE SECURITE FUMEES 102°C
18. VASE D'EXPANSION CHAUFFAGE
19. SONDE SANITAIRE
20. SIPHON DE RECUPERATION DES CONDENSATS
21. MANOMETRE
22. BY-PASS
23. EVACUATION SIPHON
24. ROBINET DE VIDANGE
25. PARTIE INFERIEURE CHAMBRE ETANCHE
26. Filtre + LIMITEUR ENTREE EAU FROIDE (NON REGLABLE)
27. FLUSSOSTAT ELECTRONIQUE
28. ECHANGEUR SANITAIRE
29. VANNE À 3 VOIES
30. ROBINET DE REMPLISSAGE 31. DISCONNECTEUR
31. PURGEUR MANUEL CORPS DE CHAUFFE
32. THERMOFUSIBLE SÉCURITÉ 160°C

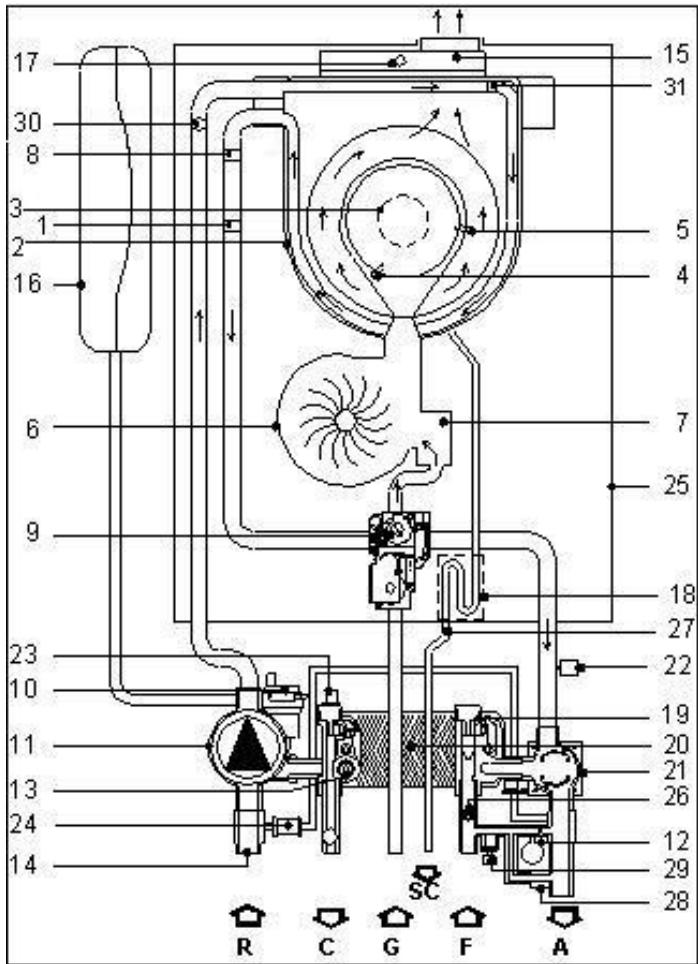

1. THERMOSTAT DE SURCHAUFFE
2. ECHANGEUR PRIMAIRE
3. GROUPE BRULEUR (BRULEUR + CHAMBRE DE MELANGE)
4. ELECTRODES DE DETECTION
5. ELECTRODE D'ALLUMAGE + MASSE
6. VENTILATEUR
7. VENTURI
8. SONDE DE CHAUFFAGE
9. VANNE GAZ ELECTRONIQUE
10. PURGEUR D'AIR AUTOMATIQUE
11. CIRCULATEUR
12. MANOMETRE
13. SOUPAPE DE SÉCURITE 3 BAR POUR CIRCUIT CHAUFFAGE
14. ROBINET DE VIDANGE
15. CONDUIT D'EVACUATION DES FUMEES
16. VASE D'EXPANSION CHAUFFAGE
17. THERMOFUSIBLE SECURITE FUMEES 102°C
18. SIPHON DE RECUPERATION DES CONDENSATS
19. FLUSSOSTAT ELECTRONIQUE
20. ECHANGEUR SANITAIRE
21. VANNE 3 VOIES
22. PRESSOSTAT EAU
23. SONDE SANITAIRE
24. BY-PASS
25. CHAMBRE ETANCHE
26. FILTRE + LIMITEUR ENTREE EAU FROIDE (NON REGLABLE)
27. EVACUATION SIPHON 28. DISCONNECTEUR
28. ROBINET REMPLISSAGE
29. PURGEUR MANUEL CORPS DE CHAUFFE
30. THERMOFUSIBLE SÉCURITÉ 160°C

RETOUR

F ENTREE EAU FROIDE

A DEPART

C EAU CHAUBE SANITAIRE

G GAZ

SC EVAC. CONDENSATS

Diagramme du circulateur : débit (l/h) / hauteur manométrique (kPa)

Puissance disponible de pompe fonctionnant à vitesse max. Puissance disponible de pompe fonctionnant à vitesse II. Puissance disponible de pompe fonctionnant à vitesse I. Perte de pression de chaudière

Réglages réservés exclusivement aux techniciens

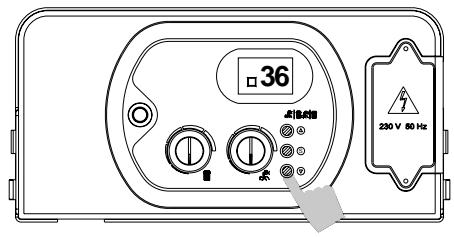

• Température standard / réduite Protection anti-coup de bélier
• Temporisation Chauffage (0 - 7,5 min)

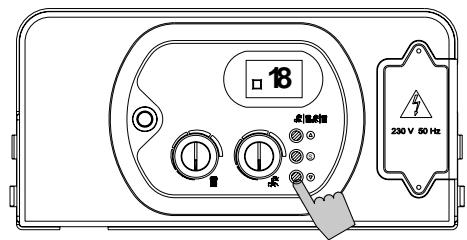

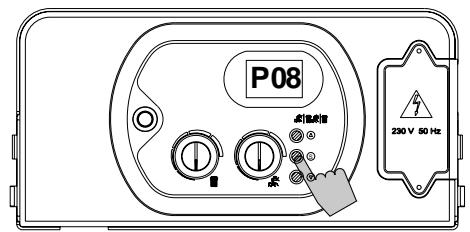

• Temporisation Post-Circulation Chauffage Temporisation Post-Circulation Sanitaire
• Réglage vitesse ventilateur mini
• Réglage vitesse ventilateur maxi

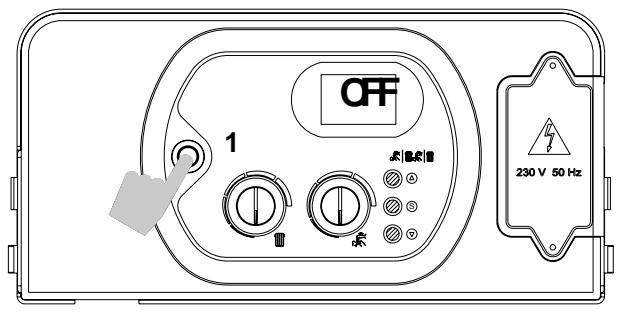

Lorsque la chaudière est éteinte au moyen du bouton poussoir marche/arrêt situé sur le tableau de commande, l'écran affiche « OFF » et le système anti-gel reste actif sur le sanitaire et le chauffage à la condition que la chaudière reste alimentée en gaz et électricité. Si la chaudière était en fonctionnement, elle s'éteint et les fonctions de post-ventilation, post-circulation, anti-blocage de la pompe et la vanne à trois voies restent actives. Le contrôle à distance, s'il est branché, reste actif et allumé.

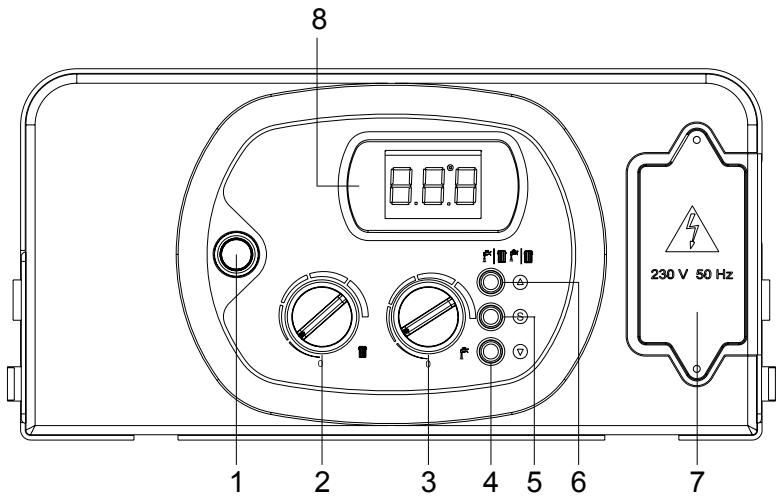

Legende commandes

1. BOUTON POUSSOIR MARCHE/ARRÊT
2. SELECTEUR DE REGLAGE TEMPERATURE CHAUFFAGE
3. SELECTEUR DE REGLAGE TEMPERATURE SANITAIRE
4. TOUCHE

Si sonde extérieure raccordée : En chauffage = température eau chauffage

Appui sur 4 = affichage température extérieure

Puis en restant appuyé 5 secondes = température eau sanitaire

Si pas de sonde extérieure :

Enchauffage = température de chauffage

Appui sur 4 = affichage de deux tirets

Puis en restant appuyé 5 secondes = température eau sanitaire

Idem si chaudière en mode sanitaire

1. BOUTON SERVICE
2. BOUTON SELECTION MODE ÉTÉ, HIVER OU ÉTÉ-HIVER

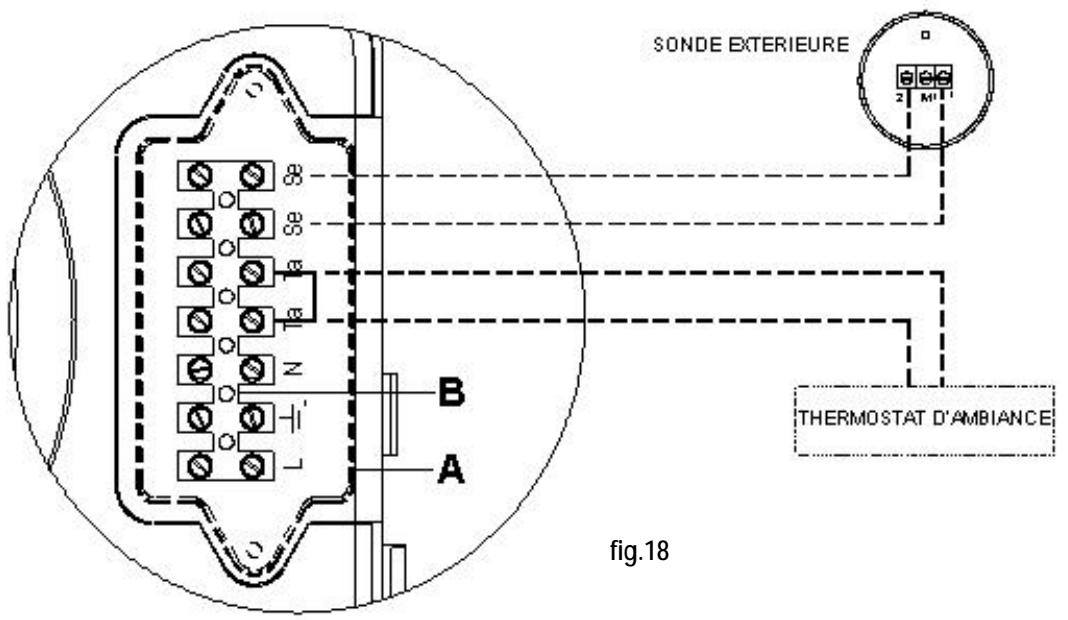

3. BORNIER POUR CÂBLAGES EXTERIEURS
4. ÉCRAN AFFICHAGE TEMPERATURES, CODES D'ERREUR, ET CONDITIONS DE FONCTIONNEMENT

Avertissement général

• L'installation et la première mise en service de la chaudière, les branchements en eau, gaz et électricité doivent être réalisés par un installateur qualifié conformément aux règles de l'art et aux normes en vigueur.

Déballage

■ Il est conseillé de déballer la chaudière peu avant son installation. La Société ne répond pas des dommages causés à la chaudière en cas de conservation incorrecte du produit. L'emballage est réalisé à partir de matériaux recyclables individuellement. ■ Les éléments de l'emballage (sachets en plastique, polystyrène expansé, clous, etc.) ne doivent pas être laissés à la portée des enfants car ils constituent des sources potentielles de danger.

Explications fig.1

A. Placer la chaudière emballée sur le sol suivant schéma. Oter les agrafes pour ouvrir le carton. B. Basculer le carton verticalement en maintainant la chaudière. C. Retirer le carton et les protections.

fig.1

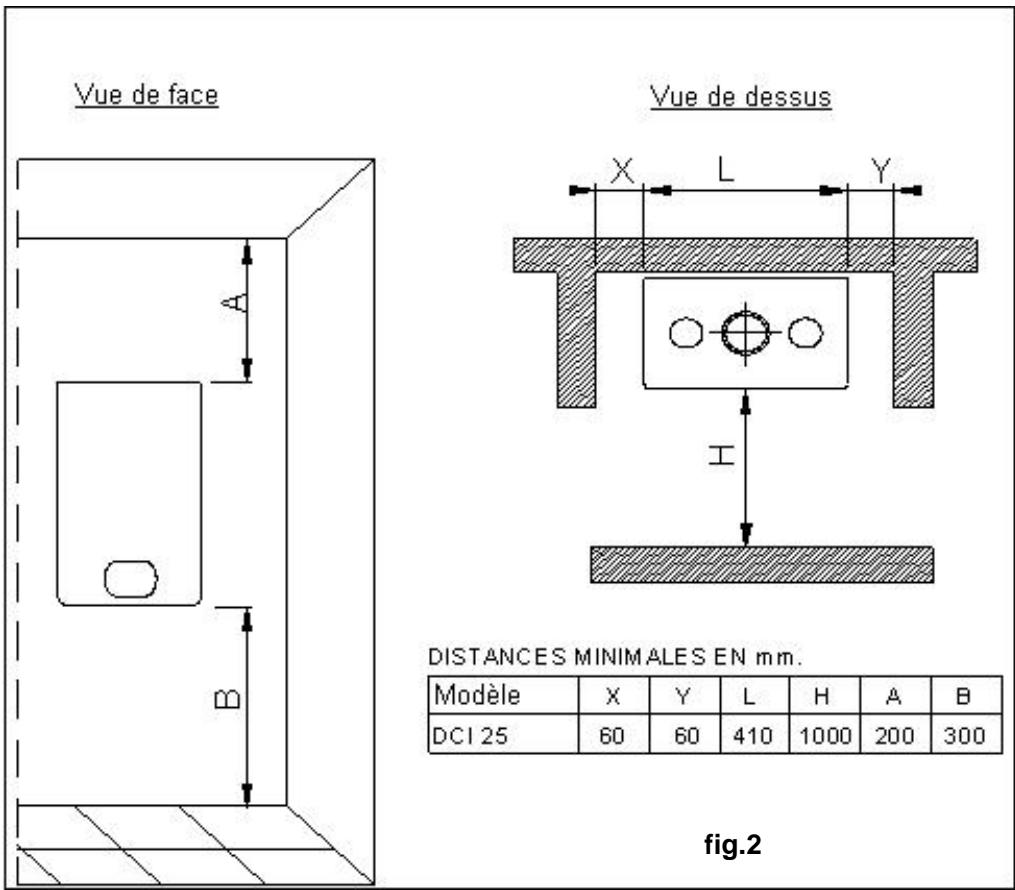

Fixation de la chaudière

L'appareil doit être installé exclusivement sur un mur vertical et solide qui en supporte le poids. La chaudière doit être installée perpendiculaire au mur d'installation. Ceci afin d'éviter une mauvaise inclinaison qui pourrait provoquer un mauvais écoulement des condensats ayant pour conséquence la stagnation de l'eau à l'intérieur de l'échangeur.

Pour pouvoir accéder à l'intérieur de la chaudière et effectuer les opérations d'entretien, il convient de respecter les distances minimales indiquées dans la fig. 2

Instructions de montage

Pour faciliter le montage de la chaudière, celle-ci est équipée d'un gabarit carton permettant de repérer les divers raccordements avant d'instruire la chaudière.

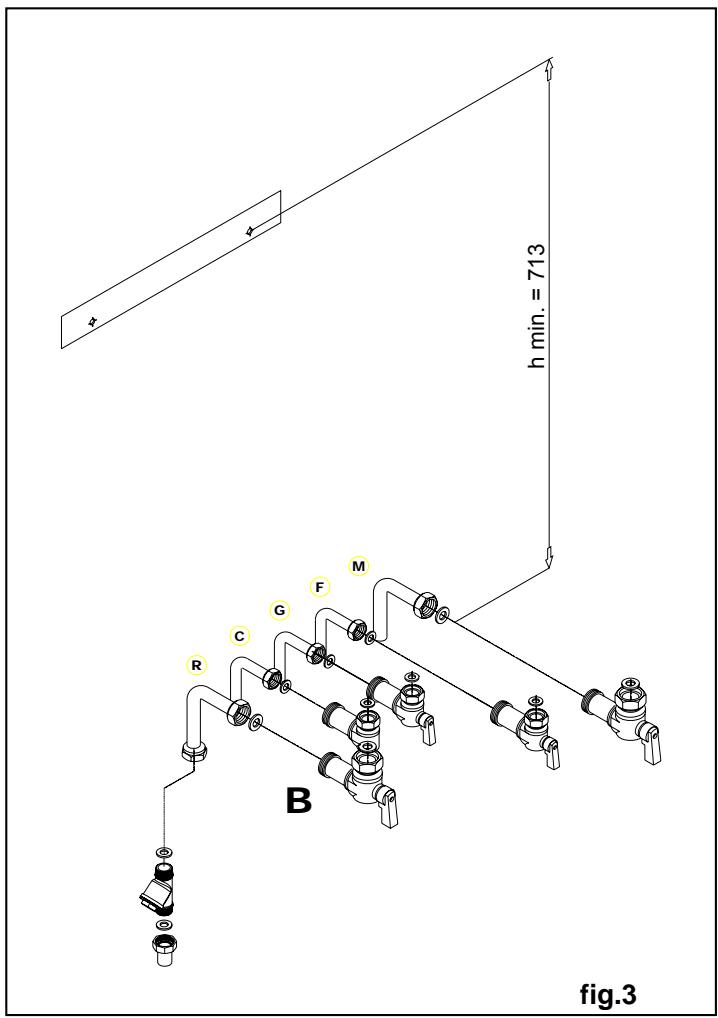

Pour le montage, procéder comme suit (voir fig. 3):

1) Fixer le kit de raccordements (B) en respectant la hauteur h mini.

2) Raccorder :

• le retour chauffage à la tubulure R
• l'alimentation du gaz à la tubulure G

Relier les tubes et robinets comme indiqué sur la figure du kit (B).

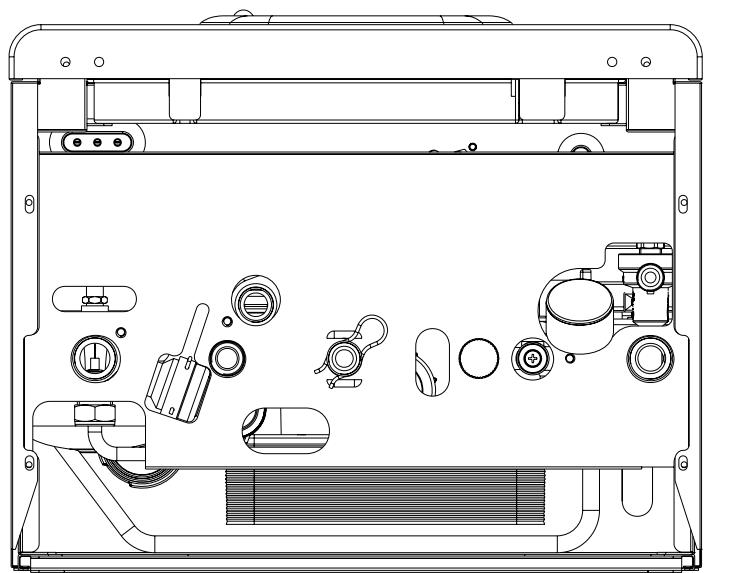

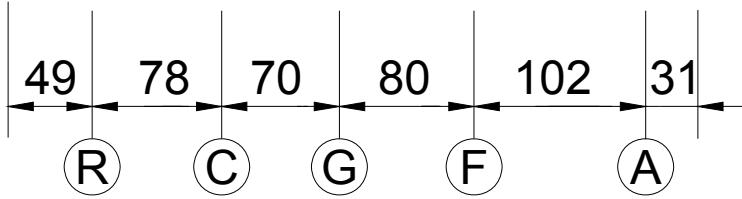

Attention la connexion du gaz est au milieu (g).

3) Positionner la chaudière à l'aide de deux vis (en fonction de la nature du support et du poids de la chaudière).

Attention: ne pas appuyer la chaudière sur le kit de raccordement (B).

Accrocher la chaudière et brancher tous les tuyaux.

B: Kit de raccordements chaudière R : Tubulure de retour circuit chauffage C: Tubulure de sortie eau chaude sanitaire G: Tubulure d'entrée gaz F: Tubulure d'entrée eau froide sanitaire M: Tubulure de départ circuit chauffage

Il est recommandé de nettoyer l'installation (à l'aide d'un produit désemboute) pour éliminer les impuretés provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l'échangeur et le circulateur. S'assurer que les tuyaux pour l'eau et le chauffage ne soient pas utilisés comme prise de terre pour l'installation électrique. Ils ne sont absolument pas adaptés à cet usage.

Pour éviter vibrations et bruits dans les installations, ne pas employer des tuyaux de petits diamètres, de coudes à angle réduit et éviter les réductions de diamètre trop importantes.

R	RETOUR CHAUFFAGE	Ø3/4” M
A	DEPART CHAUFFAGE	Ø3/4” M
G	ALIMENTATION GAZ	Ø1/2” M
F	ENTREE EAU FROIDE	Ø1/2” M
C	EAU CHAUBE SANITAIRE	Ø1/2” M

Circuit sanitaire

La pression de l'eau froide en entrée doit être comprise entre 0,5 et 6 bar.

Il est indispensable d'installer un réducteur de pression en amont de la chaudière si la pression d'alimentation est supérieure à 6 bar.

La fréquence de nettoyage du serpentin d'échange sanitaire dépend de la dureté de l'eau d'alimentation et de la présence de résidus solides ou d'impuretés se trouvant souvent dans les nouvelles installations. En fonction des caractéristiques de l'eau d'alimentation, il est conseillé d'installer des appareils spécifiques pour le traitement de l'eau, alors que pour la présence d'éventuels résidus, il est conseillé d'installer un filtre en amont.

Circuit de chauffage

Relier la soupape de sécurité du circuit de chauffage à une évacuation. La société Deville Thermique n'est pas responsable de toute éventuelle inondation due à l'ouverture du clapet de sécurité en cas de surpression de l'installation.

Évacuation des condensats

Relier le tuyau flexible d'évacuation des condensats spécialement prévu à un système d'écoulement adéquat. L'écoulement des condensats peut se faire directement dans le système d'égout en insérant un siphon accessible pour contrôle.

L'installation doit être réalisée de façon à éviter le gel des condensats. Avant de mettre en service l'appareil, contrôler que les condensats s'écoule correctement.

Remplir le siphon d'eau lors de la première mise en service.

Raccordement gaz

Le branchement doit être réalisé par du personnel professionnellement qualifié conformément aux normes en vigueur.

Avant d'effectuer l'installation de la chaudière, vérifier les points suivants :

La tuyauterie doit avoir un diamètre adapté à sa longueur et au débit gaz de la chaudière ; elle doit également être équipée de tous les dispositifs de sécurité et de contrôle conformément aux normes en vigueur. La fourniture de gaz doit être conforme aux normes et dispositions en vigueur. - Contrôler l'étanchéité interne et externe de l'installation d'entrée du gaz. ■ Installer un robinet de coupure du gaz en avant de la chaudière. La tuyauterie d'alimentation du gaz doit avoir un diamètre supérieur ou égal à celui de la chaudière. Avant l'allumage, vérifier que l'appareil soit bien alimenté par le type de gaz pour lequel il a été prévu (voir la plaque signalétique du type de gaz située à l'intérieur de la chaudière). La pression de l'alimentation du gaz doit être comprise entre les valeurs reportées sur la plaque signalétique (voir la plaque signalétique du type de gaz située à l'intérieur de la chaudière). Avant l'installation de l'appareil, il est nécessaire de s'assurer que le tuyau du gaz ne contienne pas de résidus. La transformation gaz pour passer du gaz méthane au G. P. L. (et inversement) doit être effectuée par du personnel qualifié selon les normes en vigueur.

N. B. Le branchement au gaz doit se faire au moyen d'un joint plat dont la taille et le matériel de construction sont adaptés au type de gaz fourni à la chaudière. Il est interdit d'utiliser du chanvre, du ruban en téléphon ou autre de même nature.

Avertissements généraux

Le branchement doit être réalisé par du personnel professionnellement qualifié conformément à la réglementation en vigueur. La chaudière fonctionne avec du courant alternatif de 230 V et 50 Hz et une puissance électrique maximum de 180 W. Le branchement au réseau électrique doit être effectué au moyen d'un disjonteur différentiel adapté. Il faut impérativement respecter la polarité phase/neutre de ce branchement, dans le cas contraire la chaudière se mettra en début (voir évientuelles le schéma électrique générale de la chaudière). L'appareil doit être raccordé à la terre suivant les normes de sécurité en vigueur (C15-100); il faut absolument vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, faire contrôler l'installation électrique par du personnel professionnellement qualifié, le constructeur ne pouvant être tenu pour responsable de tout dommage éventuel causé par un manque de mise à la terre de l'installation. Faire vérifier par du personnel professionnellement qualifié que l'installation électrique est adaptée à la puissance maximum absorbée par l'appareil, selon les indications reportées sur la plaque signalétique, ennant une attention particulière au diamètre des cables qui doit être adapté à la puissance absorbée de l'appareil. L'utilisateur ne doit en aucune façon remplaçer le cable d'alimentation de l'appareil. En cas de dommage sur le cable, eteindre l'appareil, et, pour son remplacement, s'adresser exclusivement a du personnel professionnellement qualifié. En cas de remplacement du cable electrique d'alimentation, utiliser exclusivement des cables ayant les mêmes caractéristiques (HO5 VV-F 3x1) et un diamètre extérieur maximum de 1,5 mm.

L'utilisation de tout composant électrique implique quelques règles fondamentales, telles que :

ne pas toucher l'appareil avec des parties du corps mouillées et/ou humides et/ou pieds nus ; ne pas tirer sur les câbles électriques ; ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc.) à moins que cela ne soit expressément prévu ; ne pas permettre que l'appareil soit utilisé par des enfants ou des personnes non expertes.

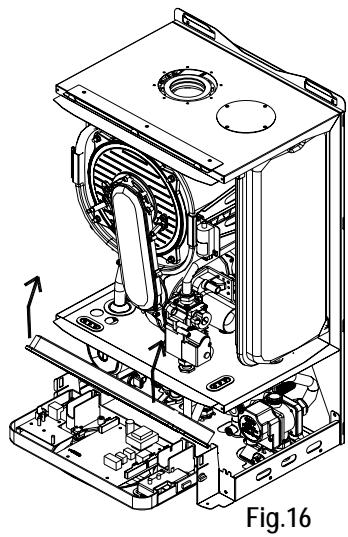

Accès aux branchements du tableau de commande

Pour accéder aux branchements électriques du tableau de commande, procéder comme suit:

retirer le panneau avant (voir page 36 "Accès à la chaudière") - saisir simultanément les équerres du tableau de commande (fig.4) et en les écartant, ouvrir le panneau en le faisant tourner vers le bas - dévisser les quatre vis (fig.5) et retirer le capot

fig.4

fig.5

Alimentation électrique

Brancher les câbles au bornier se trouvant à l'intérieur du tableau de commande de la façon suivante :

a. Couper l'alimentation avec le bouton marche/arrêt b. Retirer le panneau avant de la chaudière c. Dévisser les vis et retirer le couvercle A (voir fig. 6) d. Une fois le couvercle retiré, effectuer les branchements suivants sur le bornier B:

Cable de terre: de couleur jaune/vert à la borne portant le symbole de la terre " 1 " Cable de neutre : de couleur bleu clair à la borne portant la lecture "N" Cable de phase : de couleur marron à la borne portant la lecture “L” Les bornes marquées: Ta Thermostat d'ambiance (en option)

Sé => Sonde extérieure (en option)

Après cette opération, remonter le couvercle et le panneau avant.

Avertissements généraux sur l'installation des conduits

■ Afin de garantir un fonctionnement parfait et une efficacité totale de l'appareil, il est indispensable de raccorder l'évacuation des fumées de la chaudière en utilisant les accessoires d'origine, spécifiques pour chaudières à condensation (conduit en polypropylène). Pour faciliter le choix du système à adopter, tous les accessoires de raccordement d'évacuation des fumées ont été signalés graphiquement de façon différente dans le catalogue spécifique et également dans le tarif général où leurs descriptions reportent la précision "... en polypropylène..." Installation bi tubes

le conduit des fumées doit être légèrement incliné vers le haut afin de favoriser le reflux des condensats vers la chambre de combustion, permettant ainsi de recueillir et d'évacuer les condensats. le conduit d'amenée d'air doit être légèrement incliné vers le bas afin d'éviter l'entrée d'eau de pluie, de poussières ou d'objets quelconques à l'intérieur du conduit.

• Dans le cas d'une installation du système coaxial horizontal, placer correctement le terminal coaxial horizontal spécialement prévu pour respecter au moins les pentes du conduit. Le conduit d'évacuation ventouse doit être légèrement incliné vers le haut afin de recueillir et évacuer par la chaudière les condensats pouvant se créer dans ce conduit.

N. B. Il n'est pas possible d'utiliser les accessoires traditionnels de raccordement d'évacuation des fumées des chaudières à condensation pour les chaudières traditionnelles.

Voir configurations et schémas d'évacuation des fumées pages 19-20-21.

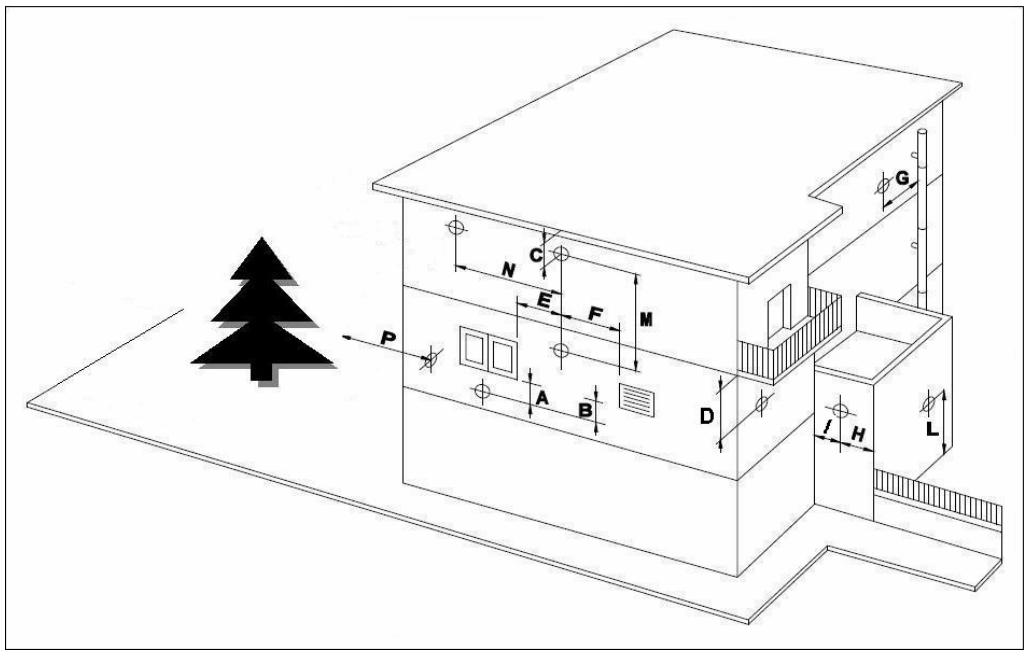

Implantation des terminaux de ventouse

Pour l'implantation des terminaux ventouse, se conformer en tout état de cause aux normes en vigueur (DTU 61.1, P4)

Exemples de distances minimales à respecter pour la mise en place des terminaux de ventouse (en mètres). Se référer au DTU 61.1 P4.
A	Sous un ouvrant	0.40
B	Sous un orifice de ventilation	0.60
C	Sous un rebord de toit ou une gouttière	0.30
D	Sous un balcon	0.30
E	D'un ouvrant adjacent	0.40
F	D'un orifice de ventilation adjacent	0.60
G	De tubes d'évacuation verticaux ou horizontally	0.30
H	D'un angle de bâtiment	0.30
I	D'un mur en angle rentrant	1.00
L	Du sol avec terminal sans protection / avec protection (grille) *	1.80 / 0.30
M	Entre deux terminaux verticaux	1.50
N	Entre deux terminaux horizontally	1.00
P	D'une haie ou plantation	2.00

Remarques

• Les terminaux débouchant directement sur une voie de circulation extérieure doivent être munis de déflecteur inamovible conférant aux produits de combustion évacués une direction la plus parallèle au mur possible.

Les terminaux doivent être placés sur les murs extérieurs du bathtub tout en respectant les distances minimales reportées dans le tableau ci-dessus. Il est indispensable de garantir que les gaz de combustion sortant de la ventouse ne soient pas refoulés dans le bathtub ou dans un autre bathtub adjacent par des ventilateurs, fenêtres, portes, infiltrations naturelles d'air ou climatiseurs. Si un de ces cas se vérifie, éteindre immédiatement la chaudière et appeler l'installateur.

Kit coaxial horizontal 60/100 de série

Système d'évacuation des fumées coaxial horizontal Ø 60/100 en polypropylène PPS orientable à. Il permet d'évacuer les fumées et de prendre de l'air depuis le mur extérieur.

Il est adaptable uniquement aux chaudières à condensation. Il permet d'évacuer les gaz de combustion et d'aspirer l'air pour la combustion au moyen de deux conduits coaxiaux, un conduit extérieur Ø100 pour l'aspiration de l'air et un conduit intérieur en plastique Ø60 pour l'évacuation des fumées.

Ce conduit peut évacuer les fumées directement à l'extérieur (sauf règlement local contraire) ou peut être raccordé à un conduit de fumées collectif. (3 CE)

LONGUEUR MAXIMUM D'EVACUATION : 5 M.

La longueur maximum d'évacuation (ou développement linéaire de référence) s'obtient en ajoutant la mesure des tuyaux linéaires et l'équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tubes d'évacuation depuis le raccordement de l'appareil sur la chambre étanche à l'exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

coude 60/100 à 90^ = 1,0m

Voir normes en vigueur

Systèmes double flux en polypropylène PPS orientable à. Le système à deux tubes permet la prise d'air neuf et l'évacuation des fumées.

N. B. La longueur maximum du conduit d'évacuation ne doit pas dépasser les 2/3 de la longueur totale consentie par rapport aux longueurs maximum d'évacuation+aspiration.

Il est adapté uniquement pour les chaudières à condensation. Il permet d'évacuer les gaz de combustion et d'aspirer l'air pour la combustion au moyen de deux conduits paralleles Ø80. LONGUEUR MAXIMUM D'EVACUATION+ASPIRATION : Ø80/80: 50 m. Ø60/60: 30 m.

La longueur maximum d'évacuation + aspiration (ou développement linéaire de référence) s'obtient en ajoutant la mesure des tubes linéaires et l'équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tubes (évolution + aspiration) depuis le raccordement de l'appareil sur la chambre étanche à l'exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

$$ \text {c o u d e} 0 8 0 \dot {a} 9 0 ^ {\circ} = 1, 5 m $$

$$ \text {c o u d e} \varnothing 8 0 \dot {a} 4 5 ^ {\circ} = 1, 2 m $$

$$ c o u d e \varnothing 6 0 \dot {a} 9 0 ^ {\circ} = 1, 8 m $$

$$ \text {c o u d e} \varnothing 6 0 \dot {a} 4 5 ^ {\circ} = 1, 5 m $$

Système d'évacuation des fumées de type coaxial vertical en polypropylène PPS

Permet d'évacuer les fumées et crée une prise d'air directe du toit.

Il est adaptable uniquement aux chaudières à condensation.

Il permet d'évacuer les gaz de combustion et d'aspirer l'air pour la combustion au moyen de deux conduits coaxiaux, un conduit extérieur Ø100 pour l'aspiration de l'air et un conduit intérieur en plastique Ø60 pour l'évacuation des fumées.

LONGUEUR MAXIMUM D'EVACUATION:5 M.

La longueur maximum d'évacuation (ou développement linéaire de référence) s'obtient en ajoutant la mesure des tuyaux linéaires et l'équivalent de chaque coude supplémentaire.

Par développement linéaire de référence, on désigne la longueur totale des tubes (évacuation + aspiration) depuis le raccordement de l'appareil sur la chambre étanche à l'exclusion du premier coude.

Pour chaque coude supplémentaire, il faut ajouter comme suit :

Avertissements généraux

Les opérations décrites ci-après doivent être effectuées par du personnel professionnellement qualifié conformément aux dispositions des normes en vigueur. La chaudière sort de l'usine après des réglages et des essais réalisés avec le gaz métane ou G. P. L. Durant la phase du premier allumage, il faut vérifier que les données reportées sur la plaque signalétique correspondent bien au type de combustible qui l'alimente. À la fin des opérations de remplissage et de réglage, vérifier le serrage des vis des prises de pression mesurées. Il faut également vérifier qu'il n'y a pas de fuite de gaz sur le circuit gaz, aussi bien dans la chaudière qu'en dehors de celle-ci. Dans le cas d'une nouvelle installation Gaz, l'air se trouvant dans la tuyauterie peut empêcher l'allumage de la chaudière lors du premier essai de mise en service. Si tel est le cas, purger la circulation d'arrivée gaz.

Opérations préliminaires

À la mise en service de la chaudière, il convient de contrôler son installation, réglage et fonctionnement, et en particulier :

S'assurer que le type du gaz soit le même que celui pour lequel la chaudière a été essayée et réglée (voir plaque signalétique). Vérifier que les autres données reportées sur la plaque signalétique correspondent également (électricité, eau). Vérifier la tension d'alimentation de 230V - 50Hz ainsi que la polarité phase/neutre, s'assurer que l'appareil ait une bonne mise à la terre. Vérifier l'étanchéité de l'alimentation gaz. Ouvrir le robinet du gaz de la chaudière et vérifier l'absence de fuite depuis les raccordements en amont de la chaudière (défier le raccordement du gaz au brûleur quand la chaudière fonctionne). Vérifier que la capacité de l'installation de fourniture de gaz soit compatible avec la puissance nécessaire à la chaudière et que cette fourniture comprenne tous les dispositifs de sécurité et de contrôle prescrits par les normes en vigueur. Vérifier que l'adduction de l'air comburant et l'évacuation des fumées et des condensats soient conformes aux normes nationales et locales en vigueur. Vérifier que les ouvertures d'aération/ventilation permanentes soient présentes et de dimensions adéquates selon les normes s'appliquant aux appareils installés. Vérifier que le conduit d'évacuation des fumées soit bien raccordé au conduit principal et que l'ensemble soit conforme aux normes nationales et locales s'appliquant aux appareils installés. Vérifier le système d'évacuation des condensats y compris les parties externes à la chaudière (dispositif de récapération des condensats des systèmes d'évacuation des fumées), s'assurer de l'écoulement correct des condensats jusqu'au système de récapération. En cas d'écoulement des condensats dans les égouts, installer un siphon accessible avant le raccordement à l'égout. Vérifier que le système d'évacuation des fumées soit parfaitement étanche. - Contrôler qu'il n'y ait pas de liquides ou de matériaux inflammables à proximité de la chaudière. S'assurer que toute éventuelle vanne placée sur l'installation de chauffage soit ouverte.

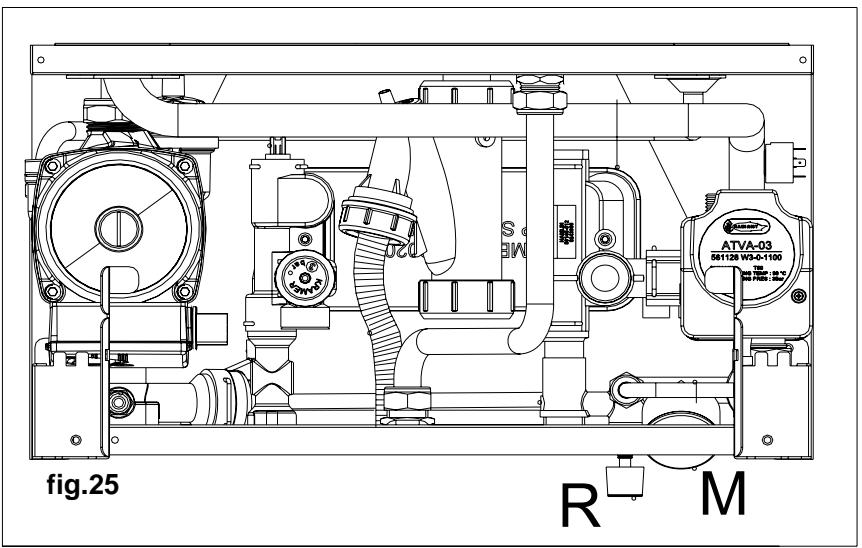

Remplissage de l'installation

Afin de prévenir la formation de dépôts calcaires et tout dommage à l'échangeur sanitaire, l'eau d'alimentation sanitaire ne doit pas présenter une durée inférieure à 10°fr et supérieure à 25°fr. Dans tous les cas, il est conseillé de contrôler les caractéristiques de l'eau et d'installer tout dispositif nécessaire au traitement de l'eau.

Pour replir l'installation, utiliser uniquement de l'eau propre du réseau.

Après avoir effectué les raccordements hydrauliques, fermer le robinet du gaz et procéder au remplissage de l'installation comme suit :

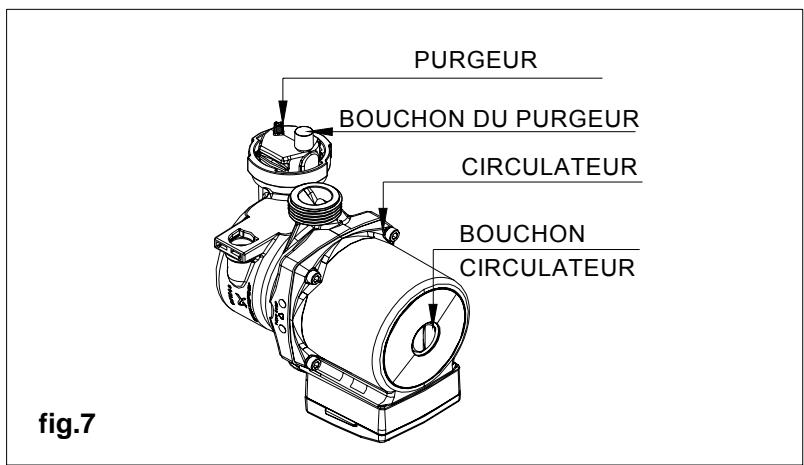

• contrôle que le circulateur ne soit pas bloqué;
• contrôle que le bouchon du purgeur du circulateur soit légèrement desseré pour permettre à l'air de sortir (fig.7);
• ouvrir le robinet général d'entrée de l'eau sanitaire; ouvrir également le robinet de remplissage R (fig.8);

fig.8

• dévisser le bouchon du circulateur pour éliminer toute éventuelle bulle d'air et le refermer jusqu'à ce que l'eau en sorte; purger le corps de chauffe de la chaudière à l'aide du purgeur situé en haut à gauche du corps de chauffe (voir page 6) en dévissant légèrement le purgeur; le refermer après la purge d'air; ouvrir les purgeurs des radiateurs et contrôler le processus d'élimination de l'air. Fermer les purgeurs des radiateurs lorsque de l'eau en sort; au moyen du manomètre M (fig.8), contrôler que la pression de l'installation soit de 1 bar et que le code H20 (voir page 52) n'apparaisse pas sur l'écran du tableau de commande (voir page 9 « Tableau de commande »);
• Si après les opérations décrites plus haut, on relève une baisse de pression, ouvrir à nouveau le robinet de replissage R jusqu'à ce que la pression du manomètre indique 1 bar et que le code H20 (voir page 52) disparaisse de l'écran du tableau de commande;
• À la fin de cette opération, s'assurer que le robinet de replissage R soit bien fermé.

Remplissage du siphon de récupération des condensats

Avant le premier allumage, il est nécessaire de nettoyer soigneusement le siphon et la boule du siphon afin d'éviter son blocage.

Il est également nécessaire de remplir le siphon de récupération des condensats afin d'éviter le reflux des gaz brûlés au travers du siphon lui-même.

Pour le remplissage, procéder comme suit (fig. 9):

• Retirer le bouchon T et remplir le siphon S avec de l'eau jusqu'aux trois quarts.
• Refermer le bouchon T et brancher le tuyau de trop-plein P à l'intérieur de l'embout de vidange spécifique prévu à cet effet.

fig. 9

Il est nécessaire de vérifier et nettoyer régulièrement le siphon de récupération des condensats ainsi que la boule du siphon. En effet, des corps gras peuvent se déposer dans le siphon et entraver son bon fonctionnement.

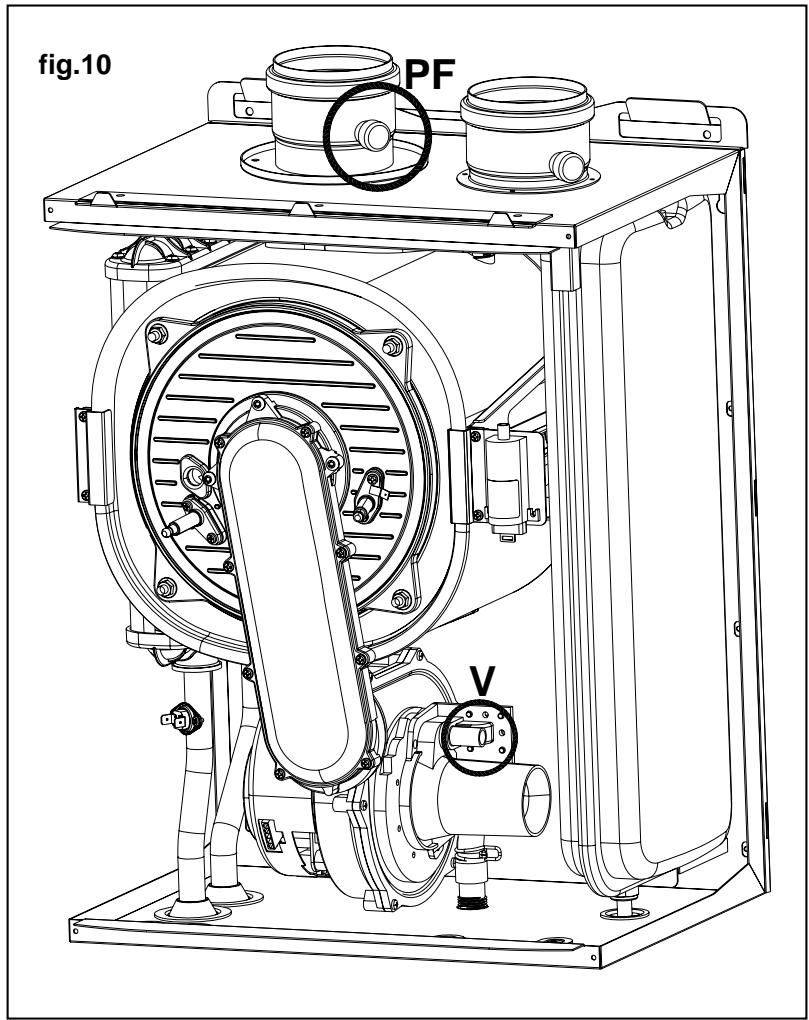

Mise en service de la chaudière

Une fois le remplissage effectué, procéder comme suit :

• Contrôler que rien n'obstrue le conduit d'évacuation des fumées et que ce dernier soit bien branché au système d'évacuation des fumées.
• Mettre la chaudière sous tension. Ouvrir le robinet du gaz.
• Mettre le bouton poussoir 1 sur la position ON (marche) (voir page 9 « Tableau de commande ») ; après quelques secondes, le circulateur se mettra en marche.
• Agir sur le bouton 6 pour sélectionner le mode ÉTÉ, HIVER ou ÉTÉ-HIVER.

L'allumage des symboles en indique l'activation.

Le système d'allumage automatique allumera le brûleur et par défaut, répétera l'opération 3 fois. Si la chaudière n'est toujours pas allumée à la fin de ces essais, purger la canalisation gaz et répéter l'opération d'allumage. Pour répéter l'opération d'allumage, attendre environ trois minutes entre chaque essai, couper l'alimentation électrique de la chaudière, puis réarmer la chaudière avec le bouton poussoir 1 (page 9) et répéter l'opération. - En cas de bruits de circulation lorsque la chaudière est allumée, procéder à une purge de l'installation pour éliminer l'air encore présent. - Contrôler la pression de l'eau de l'installation; si elle a baissé, ouvrir à nouveau le robinet de remplissage jusqu'à ce que le code H20 (voir 51) disparaisse de l'écran du tableau de commande et que le manomètre indique 1 bar. En fin d'opération, refermer le robinet. - Dévisser le bouchon de la prise de contrôle des fumées et procéder aux contrôles de combustion (CO, CO2). - Si la quantité de CO2 diffère de la valeur indiquée dans le tableau n°1, tourner la vis V (fig.10) du venturi vers la droite pour diminuer la valeur de CO2 et vers la gauche pour l'augmenter.

Tableau n°1

Type de gaz	CO2 %
G 20	9.4
G 25	9
G 31	11

DANS TOUS LES CAS, IL FAUT

EFFECTUER UNE VERIFICATION RAPIDE DU REGLAGE DE LA CHAUDIERE. VOIR PARAGRAPHE SUIVANT « REGLAGE DE LA CHAUDIERE » (page 26)

N. B. L'opération de réglage de l'appareil doit être effectuée exclusivement par du personnel qualifié.

Réglage de la chaudière (technicien qualifié)

Tableau des paramètres

N° PARAMÈTRE	TYPE D'OPÉRATION	VALEUR PARAMÈTRE	FONCTION
01	Sélection du type de chaudière	00	ECS instantanée
		01	ECS accumulée
		02	ECS accumulée comfort (+7°C)
02	Sélection du type de gaz	00	Méthane
		01	GPL
03	Sélection de la température de départchauffage	00	Standard (30-80°C)
		01	Basse température (25-40°C)
04¹	Sélection du fonctionnement de lapompe en mode chauffage	00	Post-circulation 3'
		01	Fonctionnement permanent
05	Protection anti-coup de bélier	00	Désactivée
		01	Activée
06	Temporisation chauffage(anti court cycle)	00-90(par défaut = 36)	Exprimée en pas de 5 secs. (prégrée à 36 x 5 = 180")
07	Temporisation post-ciculation pompeen mode chauffage	00-90(par défaut = 36)	Exprimée en pas de 5 secs. (prégrée à 36 x 5 = 180")
08	Temporisation post-circulation pompeen mode sanitaire	00-90(par défaut = 18)	Exprimée en pas de 5 secs. (prégrée à 18 x 5 = 90")
09		Non utilisé	Chaudière atmosphérique uniquement
10		Non utilisé	Chaudière atmosphérique uniquement
11		Non utilisé	Chaudière atmosphérique uniquement
12		Non utilisé	Chaudière atmosphérique uniquement
13	Fonction sanitaire	00	Désactivée
		01	Activée
14⁴	Sélection du type de brûleur	00	Atmosphérique
		01	Prémélange 25 kW
		02	Prémélange 34 kW
		03	Prémélange 50 kW
15²	Activation carte de gestion des zones	00	Désactivée
		01	Activée
16³	Activation de la commande téléphonique	00	Désactivée
		01	Activée
17	Réglage puissance sanitaire mini	66 Hz (G20)69 Hz (G25)60 Hz (GPL)	Rôle la fréquence mini (Hz) de servicedu ventilateur en mode sanitaire
18	Réglage puissance sanitaire maxi	162 Hz (G20)162 Hz (G25)149 Hz (GPL)	Rôle la fréquence maxi (Hz) de servicedu ventilateur en mode sanitaire
19	Réglage puissance chauffage mini	66 Hz (G20)69 Hz (G25)60 Hz (GPL)	Rôle la fréquence mini (Hz) de servicedu ventilateur en mode chauffage
20	Réglage puissance chauffage maxi	162 Hz (G20)162 Hz (G25)149 Hz (GPL)	Rôle la fréquence maxi (Hz) de servicedu ventilateur en mode chauffage
21	Réglage fréquence du ventilateur àl'allumage	90 Hz (G20)97 Hz (G25)110 Hz (GPL)	Rôle la fréquence du ventilateur àl'allumage (en Hz)
22	Affichage fréquence du ventilateur	0001	DésactivéeActivée (durée = 10 min.)

Remarques :

1 - Activer uniquement pour les chaudières en mode chauffage seul. 2 - En cas d'installations thermiques avec plusieurs zones, il faut installer une carte supplémentaire d'interface (en option, fournie séparément) sur la carte électronique et régler le paramètre 15 sur la valeur 01. 3 - Pour installer la commande téléphonique, il faut faire un branchement au moyen de conducteurs, non polarisés, en parallèle avec la commande à distance et régler le paramètre 16 sur la valeur 01. 4 - En réglant le paramètre 14 sur la valeur 01, 02 ou 03, les paramètres 17 à 22 s'activent automatiquement. Les chaudières sont désormais régées au moyen de ces paramètres (en Hz) à la place des paramètres 09 à 12. Une fois que la valeur du paramètre est réalisée en fonction de la puissance de la chaudière, la carte électronique règle automatiquement les valeurs maxi et mini.

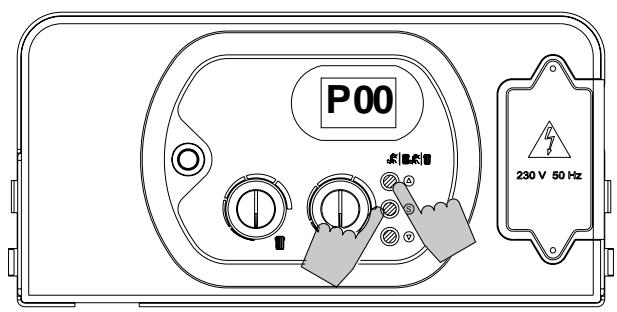

Programmation des paramètres

Pour modifier les valeurs pré-réglées des paramètres selon le tableau précédent, il faut accéder au menu de réglage des paramètres selon la procédure suivante :

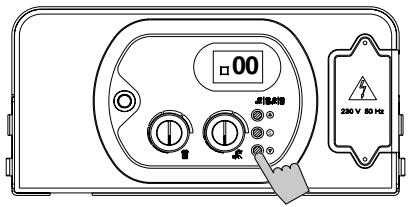

1. Appuyer sur le bouton poussoir 1 pour obtenir l'affichage « OFF »
2. Appuyer simultanément et maintenir les touches « » et « » puis appuyer sur le bouton poussoir 1; attendre que « PL » s'affiche.
3. Relâcher les touches « » et « ». « P 00 » s'affiche alors (« P » clignotant et « 00 » fixe).
4. Appuyer et maintenir la touche « S » appuyée. Sélectionner le paramètre à modifier au moyen des touches « » et « »
5. Une fois le paramètre choisi affiché, relâcher la touche "S" (affichage « P » clignotant et numéro de paramètre fixe). Appuyer à nouveau sur la touche « S » et relâcher : l'afficheur visualisera la valeur du paramètre à modifier.

Régler le paramètre en suivant la procédure décrite dans les pages suivantes.

Pour entrer dans le menu de programmation des paramètres, suivre la procédure décrite ci-dessus (étapes 1 à 5).

Paramètre 01 – sélection du type de chaudière

1. Agir sur les touches « ▲ » ou « ▼ » pour modifier la valeur du paramètre :

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 01 (« P » clignotant et « 01 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 02 - sélection du type de gaz

1. Agir sur les touches « ▲ » ou « ▼ » pour modifier la valeur du paramètre :

00 = Methane

01 = GPL

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 02 (« P » clignotant et « 02 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

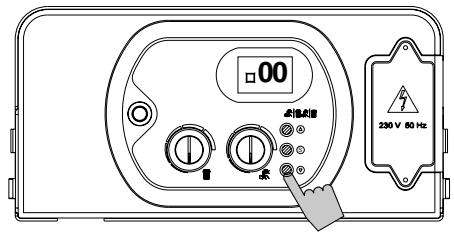

Paramètre 03 – sélection de la température de départchauffage

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre :

00 = Standard (30 - 80^)

01 = Basse température (25 - 40^)

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 03 (« P » clignotant et « 03 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 04 – Sélection du fonctionnement de la pompe en mode chauffage

1. Agir sur les touches « » ou « ▽ » pour modifier la valeur du paramètre :

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 04 (« P » clignotant et « 04 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 05 – protection anti-coup de bélier

1. Agir sur les touches « » ou « ∇ » pour modifier la valeur du paramètre :

00 = Fonction désactivée 01 = Fonction désactivée (défaut = 2")

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 05 (« P » clignotant et « 05 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 06 - Temporisation chauffage (anti court cycle)

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites :

00 = 0 × 5" = 0" 90 = 90 × 5" = 450" (7,5 min)

Valeurs par défaut: 36 × 5" = 180" = 3 min.

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 06 (« P » clignotant et « 06 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

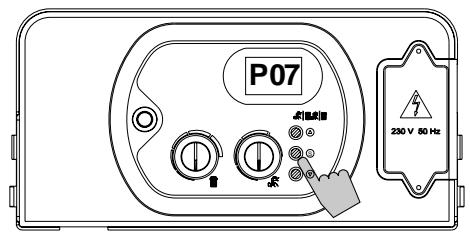

Paramètre 07 – temporisation post-circulation pompe en mode chauffage

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites :

$$ \begin{array}{l} 0 0 = 0 \times 5 ^ {\prime \prime} = 0 ^ {\prime \prime} \ 9 0 = 9 0 \times 5 ^ {\prime \prime} = 4 5 0 ^ {\prime \prime} (7, 5 \min) \ \end{array} $$

Valeur par défaut: 36x 5'' = 180'' = 3 min.

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 07 (« P » clignotant et « 07 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 08 – Temporisation post-circulation pompe en mode sanitaire

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre comprise entre les valeurs limites :

$$ \begin{array}{l} 0 0 = 0 \times 5 ^ {\prime \prime} = 0 ^ {\prime \prime} \ 9 0 = 9 0 \times 5 ^ {\prime \prime} = 4 5 0 ^ {\prime \prime} (7, 5 \min) \ \end{array} $$

Valeur par défaut: 18 × 5'' = 90'' = 1,5 min.

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 08 (« P » clignotant et « 08 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 09

Uniquement pour les chaudières avec brûleur atmosphérique.

Paramètre 10

Uniquement pour les chaudières avec brûleur atmosphérique.

Paramètre 11

Uniquement pour les chaudières avec brûleur atmosphérique.

Paramètre 12

Uniquement pour les chaudières avec brûleur atmosphérique.

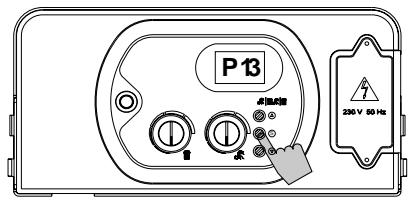

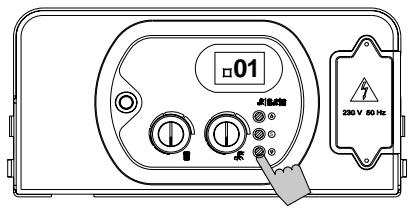

Paramètre 13 - fonction sanitaire

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre :

00 = Fonction désactivée

01 = Fonction activée (défaut = 120^)

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 13 (« P » clignotant et « 13 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 14 – sélection du type de brûleur

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre :

00 = Chaudière avec brûleur atmosphérique; 01 = Chaudière avec brûleur à pré-mélange 25 kW; 02 = Chaudière avec brûleur à pré-mélange 34 kW; 03 = Chaudière avec brûleur à pré-mélange 50 kW

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 14 (« P » clignotant et « 14 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Bien faire correspondre la valeur du paramètre avec la puissance de la chaudière installée.

Paramètre 15 – activation carte de gestion des zones

1. En cas d'installations avec vannes de zone, régler le paramètre 15 sur « 01 ». Si une commande à distance est installée, ajouter une carte d'interface pour commander les vannes de zone et régler le paramètre sur « 01 ».
2. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 15 (« P » clignotant et « 15 » fixe) s'affiche sur l'écran.
3. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

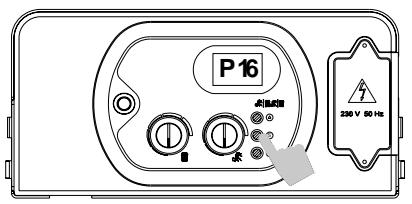

Paramètre 16 - activation commande téléphonique

1. Si une interface téléphonique est installée, activer la carte en réglant le paramètre 16 sur « 01 »
2. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 16 (« P » clignotant et « 16 » fixe) s'affiche sur l'écran.
3. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

N. B. Le branchement de l'interface téléphonique au bornier doit se faire en parallèle avec la commande à distance au moyen de deux conducteurs non polarisés.

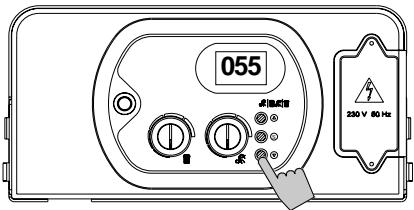

Paramètre 17 – réglement puissance sanitaire mini

1. Agir sur les touches « △ » pour modifier la valeur du paramètre comprise entre les valeurs limites : mini = 60 Hz / maxi = valeur du paramètre 18.

Valeurs par défaut :

66 Hz pour le gaz méthane G20, 69 Hz pour le gaz méthane G25, 60 Hz pour le GPL. 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 17 (« P » clignotant et « 17 » fixe) s'affiche sur l'écran. 8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

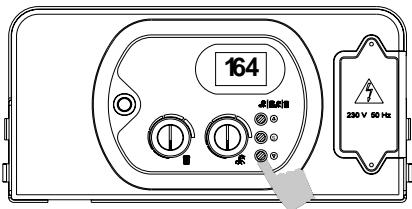

Paramètre 18 – réglage puissance sanitaire maxi

1. Agir sur les touches « △ » pour modifier la valeur du paramètre comprise entre les valeurs limites : mini = valeur du paramètre 17 / maxi = 162 Hz.

Valeurs par défaut :

162 Hz pour le gaz méthane G20 et G25, 149 Hz pour le GPL. 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 18 (« P » clignotant et « 18 » fixe) s'affiche sur l'écran. 8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 19 – réglement puissance chauffage mini

1. Agir sur les touches « △ » et « ▽ » pour modifier la valeur du paramètre comprise entre les valeurs limites : mini = 60 Hz / maxi = valeur du paramètre 18.

Valeurs par défaut :

66 Hz pour le gaz méthane G20, 69 Hz pour le gaz méthane G25, 60 Hz pour le GPL. 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 19 (« P » clignotant et « 19 » fixe) s'affiche sur l'écran. 8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

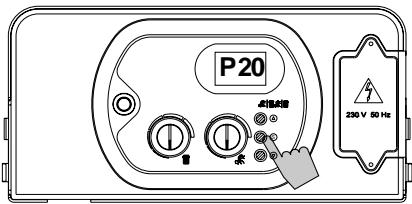

Paramètre 20 – réglement puissance chauffage maxi

1. Agir sur les touches « △ » et « u » pour modifier la valeur du paramètre comprise entre les valeurs limites : mini = valeur du paramètre 17 / maxi = 162 Hz.

Valeurs par défaut :

162 Hz pour le gaz métane G20 et G25, 149 Hz pour le GPL. 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 20 (« P » clignotant et « 20 » fixe) s'affiche sur l'écran. 8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Paramètre 21 – réglage fréquence ventilateur à l'allumage

1. Agir sur les touches « » ou « ∇ » pour modifier la valeur du paramètre comprise entre les valeurs limites : mini = valeur du paramètre 17 / maxi = valeur du paramètre 18.

Valeurs par défaut :

90 Hz pour le gaz métane G20, 97 Hz pour le gaz métane G25, 110 Hz pour le GPL. 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 21 (« P » clignotant et « 21 » fixe) s'affiche sur l'écran. 8. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

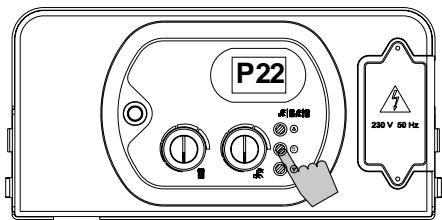

Paramètre 22 - affichage fréquence du ventilateur

1. Agir sur les touches « » ou « » pour modifier la valeur du paramètre :

00 = Fonction désactivée

01 = Fonction activée

Lorsque le paramètre 22 est réglé sur la valeur « 01 », la fréquence instantanée du ventilateur s'affichera pendant une durée de 10' lors des diverses phases de fonctionnement de l'appareil.

1. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 22 (« P » clignotant et « 22 » fixe) s'affiche sur l'écran.
2. Pour régler un autre paramètre si besoin, réitérer les étapes 4 et 5.

Transformation du type de gaz

La transformation de la chaudière de gaz méthane en G. P. L. doit être effectuée exclusivement par du personnel professionnellement qualifié conformément aux Normes en vigueur et doit être également autorisée par la société DEVILLE THERMIQUE S. A.

Contrôler que la tuyauterie d'alimentation gaz soit adaptée au nouveau type de combustible avec lequel sera alimentée la chaudière.

Régler les paramètres suivants (voir tableau des paramètres page 26 et valeurs page 34) :

paramètre 02 « sélection du type de gaz » à mettre sur « 01 » (GPL)

paramètre 17 « réglage puissance sanitaire mini » à passer à 60 Hz (GPL)

paramètre 18 « réglage puissance sanitaire maxi » à passer à 149 Hz (GPL)

paramètre 19 « réglage puissance chauffage mini » à passer à 60 Hz (GPL)

paramètre 20 « réglage puissance chauffage maxi » à passer à 149 Hz (GPL)

paramètre 21 « réglage puissance ventilateur à l'allumage » à passer à 110 Hz (GPL)

Régler le taux de CO2 à l'aide de la vis du venturi (voir page 25). Le taux de CO2 doit être de 11% en GPL (voir tableau page 35).

Alimentation gaz

Tableau des données Gaz

Tableau 1 – Valeur de CO2
Type de gaz	G20	G25	G31
CO2 %	9.40	9	11

Tableau 2 – Fréquences de réglage
Type de gaz	Allumage (Hz)	Minimum (Hz)	Maximum (Hz)
G 20	90	66	162
G 25	97	69	162
G 31	110	60	149

Tableau 3 - Caractéristiques du gaz
		GAZ METHANE G20	GAZ METHANE G25	GAZ LIQUIDE PROPANE G31
Pouvoir calorifique inférieur (15°C; 1013 mbar)	kW/Nm3	34.02	29.25	88.00
Pression nominale d'alimentation	mbar	20	25	37
Débit gaz (15°C; 1013 mbar)	m3/h	2.64	3.08	-
Débit gaz (15°C; 1013 mbar)	kg/h	-	-	1.94

Diagramme charge thermique (kW) - fréquence du ventilateur (Hz)

Avertissements généraux

Les opérations d'entretien doivent être effectuées tous les ans par un technicien qualifié. Pour garantir une durée de vie plus longue et un bon fonctionnement de l'appareil, n'utiliser que des pièces de rechange d'origine dans le cadre des travaux de dépannage ou d'entretien.

Contrôle de l'appareil

Pour que la chaudière soit toujours efficace en termes de fonctionnalité et de sécurité, nous vous recommandons de la faire contrôler par du personnel qualifié après chaque période de chauffage (tous les ans). Il est conseillé d'effectuer les opérations suivantes :

• Contrôler l'étanchéité des raccords du gaz et au besoin, remplaçer les joints.
• Contrôler l'étanchéité des raccords de l'eau, et au besoin, replacer les joints. Démonter et nettoyer le brûleur.
• Contrôler l'échangeur primaire et au besoin, le nettoyer.
• Contrôler les pressions maxi et mini de modulation et vérifier la modulation.
• Contrôler l'état et le fonctionnement des systèmes d'allumage et de sécurité gaz. Au besoin, démonter et nettoyer les électrodes d'allumage et de détention de la flamme.
• Contrôler les systèmes de sécurité de chauffage : thermostat de sécurité de surchauffe et soupapes de sécurité chauffage et sanitaire.
• Contrôler le joint d'étanchéité de la chambre étanche qui doit être en bon état et bien en place.
• Contrôler et nettoyer le système d'évacuation ventouse des fumées (et d'aspiration air neuf).
• Contrôler les branchements électriques à l'intérieur du tableau de commande.
• Contrôler l'aspect visuel de la flamme et de la chambre de combustion.
• Contrôler le réglage de la combustion et, si nécessaire, suivre les indications reportées page 25.
• Contrôler le débit et la température de l'eau sanitaire. Nettoyer régulièrement la boule du siphon de récupération des condensats, contrôler le bon fonctionnement du système d'évacuation des condensats (siphon compris) et éventuellement tout dispositif de neutralisation des condensats acides.

• Contrôler la présence, les bonnes dimensions et le bon fonctionnement des prises d'aération/ventilation permanentes qui doivent être adaptées aux appareils installés. Respecter les normes nationales et locales en vigueur.

Accès à la chaudière

Pour la plupart des opérations de contrôle et d'entretien, il faut démonter un ou plusieurs panneaux.

Il est nécessaire de retirer le panneau avant pour démonter les panneaux latéraux.

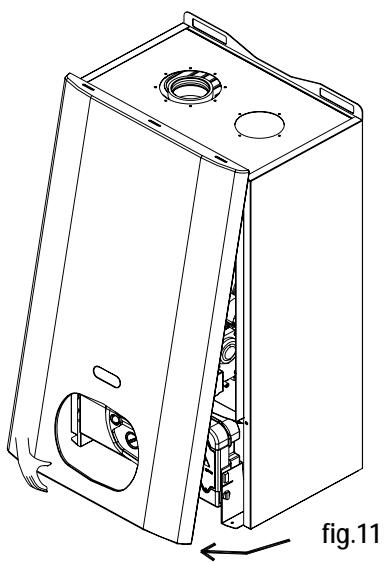

Panneau avant :

Retirer les vis de fixation placées sur le bord inférieur du panneau. Saisir le panneau par le bas, le tirer vers soi (fig.11) et l'extraire en le poussant vers le haut (fig.12).

fig.12

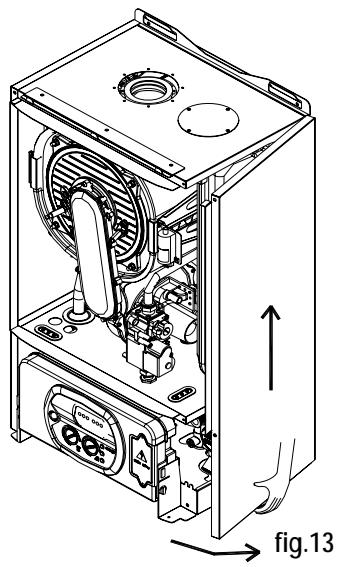

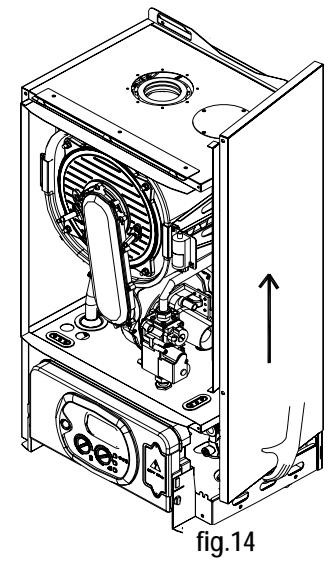

Panneau latéral droit (ou gauche) :

Retirer les vis de fixation placées sur le bord inférieur du panneau latéral. Saisir la base du panneau et, après l'avoir déplacé vers le côté (fig. 13), le retirer en le levant (f. 14)

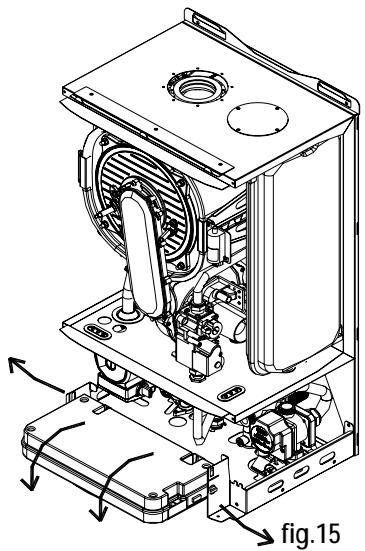

Pour accéder aux branchements électriques du tableau de commande, procéder comme suit :

• Retirer le panneau avant (voir fig. 11 et 12).
• Saisir simultanément les équerres du tableau de commande (fig.15) et, en les écartant, baisser le tableau en le faisant tourner vers le bas.
• Dévisser les quatre vis de fixation (fig. 16) et retirer le capot.

Vidange de l'installation de chauffage et eau chaude sanitaire

Chaque fois qu'il sera nécessaire de vidanger l'installation de chauffage, procéder de la façon suivante : -Sélectionner le mode "HIVER" et attendre l'allumage de la chaudière. -Couper l'interrupteur général et attendre que la chaudière se refroidisse. -Raccorder un tuyau flexible à l'embout du robinet de vidange de l'installation et placer l'autre extrémité du tuyau dans une évacuation d'eau. -Ouvrir le robinet de vidange de l'installation. -Ouvrir les robinets placés sur les radiateurs en commençant par le plus haut placé et ainsi de suite jusqu'au plus bas. -Quand toute l'eau s'est écoulée, fermer les robinets des radiateurs et le robinet de vidange.

-Pour vidanger uniquement la chaudière, fermer les robinets départ/retour du circuit de chauffage. Ouvrir le robinet de vidange (fig. 17) placé dans le collecteur de la pompe sur la partie inférieure de la chaudière.

Chaque fois qu'il sera nécessaire de vidanger l'installation sanitaire, procéder de la façon suivante :

-Fermer la vanne générale d'alimentation de l'eau froide sanitaire. -Ouvrir tous les robinets des appareils sanitaires (eau chaude et eau froide). -Ouvrir la vanne de vidange de l'installation sanitaire. -En fin d'opération, fermer la vanne de vidange et tous les robinets d'eau ouverts précédemment.

Schémas électriques

Branchement du thermostat d'ambiance (en option)

Brancher les câbles au bornier se trouvant à l'intérieur du tableau de commande de la façon suivante (voir fig. 18):

a. Couper l'alimentation depuis l'interrupteur général. b. Retirer le panneau avant de la chaudière. c. Dévisser les vis et retirer le couvercle A. d. Retirer le pont Ta-Ta du bornier B. e. Brancher le thermostat d'ambiance aux bornes Ta.

Après cette opération, remonter le couvercle A, puis le panneau avant.

Branchement de la sonde extérieure (en option)

Brancher les câbles au bornier se trouvant à l'intérieur du tableau de commande de la façon suivante (voir fig. 18) :

a. Couper la tension depuis l'interrupteur général. b. Retirer le panneau avant de la chaudière. c. Dévisser les vis et retirer le couvercle A. d. Brancher la sonde extérieure sur les contacts Se-Se du bornier B.

Après cette opération, remonter le couvercle A, puis le panneau avant.

Branchement du contrôle à distance et de la sonde extérieure (en option)

Brancher les câbles au bornier se trouvant à l'intérieur du tableau de commande de la façon suivante (voir fig. 19):

a. couper l'alimentation depuis l'interrupteur général. b. retirer le panneau avant de la chaudière. c. dévisser les vis et soulever le couvercle A. d. retirer le pont Ta-Ta du bornier. e. brancher le contrôle à distance à la place du pont Ta-Ta. f. brancher la sonde extérieure sur les contacts Se-Se du bornier B.

fig.19

Après cette opération, remonter le couvercle A, puis le panneau avant.

Branchement du contrôle à distance et de la commande téléphonique (en option)

Brancher les câbles au bornier se trouvant à l'intérieur du tableau de commande de la façon suivante (voir fig. 20):

a. couper l'alimentation depuis l'interrupteur général. b. retirer le panneau avant de la chaudière. c. dévisser les vis et strotol le couvercle A (voir fig. 20). d. retirer le pont Ta-Ta du bornier. e. brancher le contrôle à distance et la commande téléphonique à la place du pont Ta-Ta. f. Activer la commande téléphonique au moyen du paramètre 16 (voir page 26 « Tableau des paramètres »).

fig.20

Après cette opération, remonter le couvercle A, puis le panneau avant.

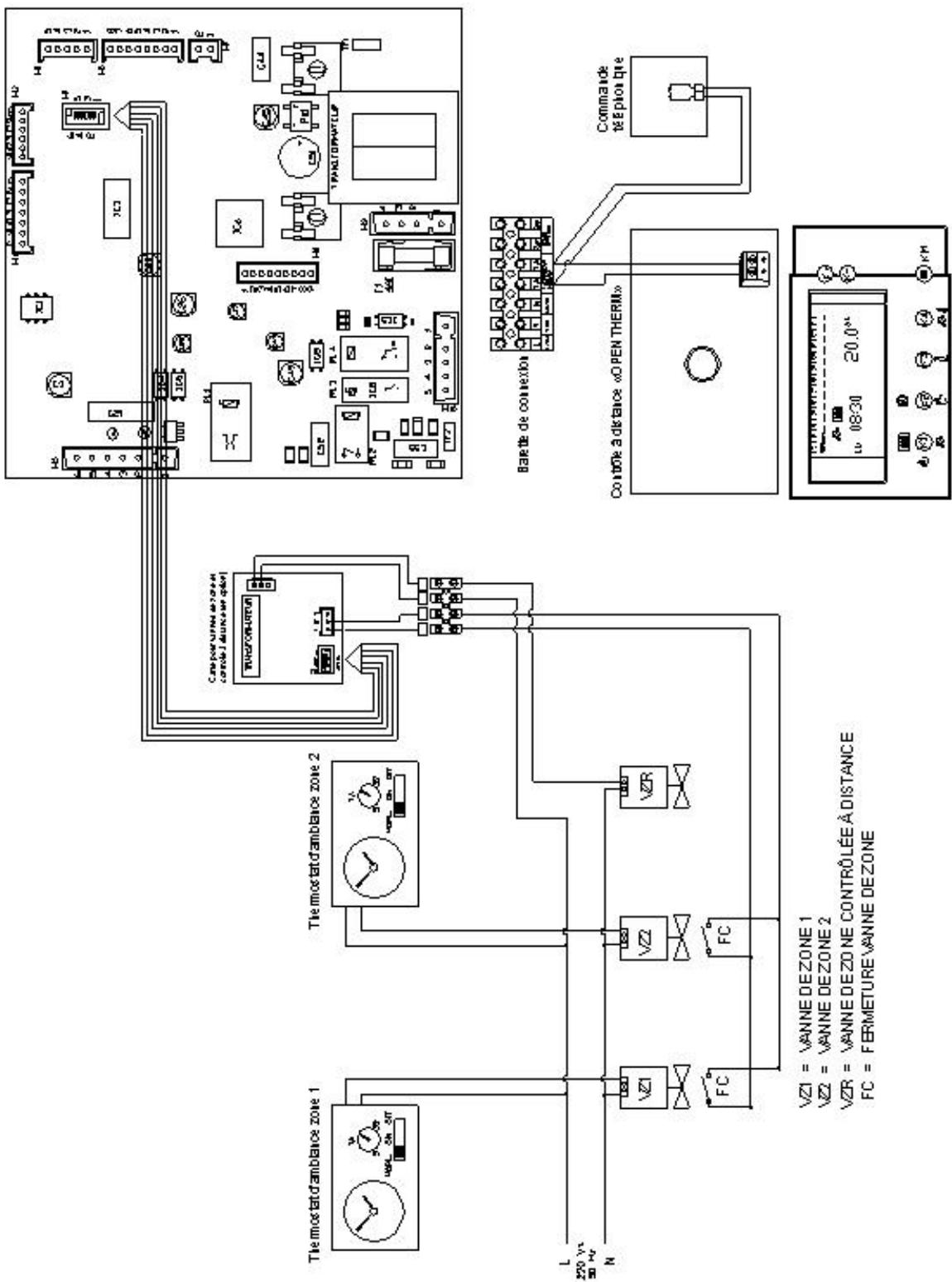

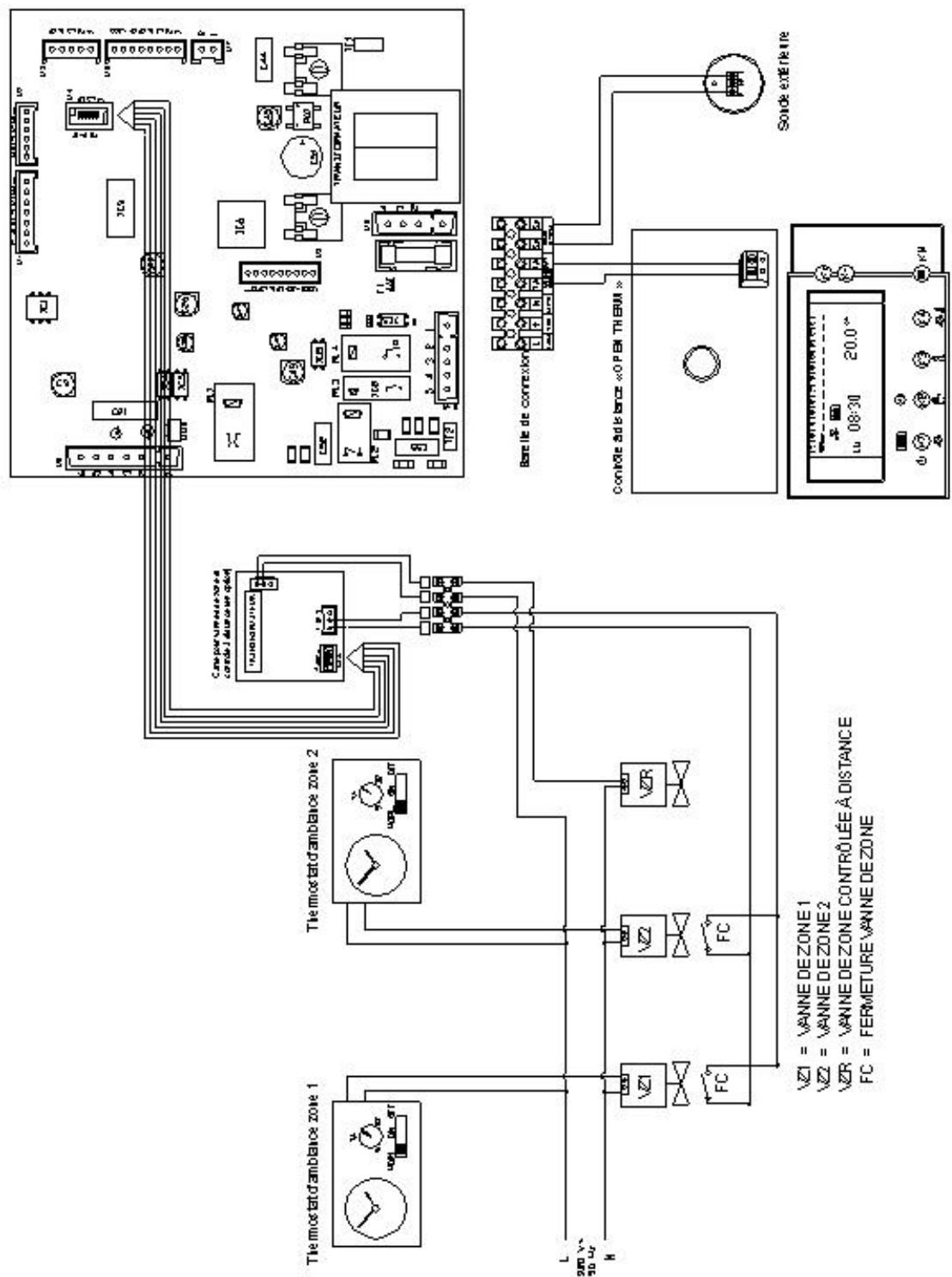

Branchement avec contrôle à distance et vannes de zone

En cas d'installation d'une carte pour les vannes de zone, pour effectuer les branchements électriques, il faut accéder à la carte de modulation sur le tableau de commande de la chaudière (voir page 36 « Accès à la chaudière ») et activer le paramètre 15 (voir page 26 « Tableau des paramètres »)

Modulation de la température d'entrée en fonction de la température extérieure

Le branchement de la sonde extérieure se fait directement sur la carte électronique SM 20019. La gestion de la sonde peut donc se faire :

• en cas d'installation de commande à distance + sonde extérieure, le réglage de la courbe de chauffe (pente) se fait par l'intermédiaire de la commande à distance (voir notice d'installation et d'instructions de la commande à distance).
• en cas de branchement direct de la sonde extérieure sur la carte, le réglage de la courbe de chauffe (pente) se fait en agissant sur le bouton de réglage du chauffage. Tourner le bouton encadré (fig. 22) pour visualiser la numération correspondant à la courbe du diagramme de la figure 21.

La loi de correction est reportée dans le diagramme de la figure 21.

Le choix de la courbe est fonction de la température maxi de départ Tm et de la température mini extérieure Te.

N. B. Les valeurs en ordonnée des températures de départ Tm se refèrent à des installations standard 80 - 30°C ou à des installations basse température 40 - 25°C. Le type d'installation peut être réglé au moyen de la programmation du paramètre 3 (voir page 28 « Paramètre 3 – Sélection de la température de départ chauffage »).

SONDE EXTERIEURE Loi de correction de la température de départ Tm en fonction de la température extérieure Te et du réglage de la température de chauffage sélectionné

fig.22

Anomalies de fonctionnement

Code défaut	Anomalie	Cause possible	Solution
E 01E fixe01 clignotant + symboleflamme barré	Défaut flamme	Manque gazElectrode allumage défectueuse ou débranchéeCâble electrode défectueuxSonde ionisation défectueuse ou débranchéeTransfo allumage défectueuxBloc gaz défectueuxCarte electronique principale défectueuse	-verbifer l'alimentation gaz (ouverture du robinet gaz).-purger la canalisation gaz.-verbifer la pression d'alimentation gaz sur prise de pression entrée bloc gaz.-verbifer la connexion des cables allumage.-verbifer l'électrode allumage (electrode à la masse, ou mal régèle).-verbifer le réglage de l'électrode :entre electrolyte allumage et electrolyte masse = 5 mmentre electrolyte allumage et brûleur = 6 mm-remplacer l'électrode d'allumage.-remplacer le cable d'allumage.-verbifer la connexion du cable d'ionisation.-verbifer l'électrode d'ionisation.-verbifer le réglage de l'électrode, écartement par rapport au brûleur = 6mm.-remplacer l'électrode d'ionisation.-remplacer le cable d'ionisation.-verbifer le transfo d'allumage.-remplacer le bloc gaz.- remplacer la carte Electronique principale.
E 02E fixe02 clignotant	Sécurité surchauffe 95°C	Déclenchement de la sécurité de surchauffeSécurité surchauffe défectueuse ou cable sécurité coupé ou débranché.	-présence d'air dans la chaudière, purger l'installation.-mauvaise circulation hydraulique.-pompe bloquée, débloquer la pompe.-verbifer la connexion des fils.-remplacer l'aquastat sécurité.-remplacer le cable de l'aquastat.Après élimination du défaut, appuyer sur le bouton 1 (marche/arrêt) pour resteter.
E 03E fixe03 clignotant	Sonde fumée	Mauvaise combustion, montée anormale de la température des gaz brûlés.Observation du conduit ventouse.Sonde fumée défectueuse ou cable de la sonde coupé ou débranché.	-verbifer le réglage de combustion (CO2) ainsi que la fréquence du ventilateur.-verbifer que le conduit concentrique ne soit pas obstrué (amenée d'air et évacuation gaz brûlés).-verbifer la connexion des fils.-remplacer la sonde de fumée.-remplacer le cable de la sonde.Après élimination du défaut, débrancher la chaudière du secteur et la rebrancher pour resteter.
H2O H2O clignotant + symbolepression fixe	Manque d'eau	Manque de pression d'eau dans le circuit chauffage.Pression inférieure à 0,3/0,4 bar.Pressostat eau défectueux ou cable du pressostat coupé ou débranché.	-remonter la pression d'eau à 1,1 bar mini.-verbifer la connexion des fils.-remplacer le cable du pressostat.-remplacer le pressostat eau.Pas de reset à effectuer.
E 05 clignotant	Sonde chauffage	Sonde chauffage défectueuse ou cable de la sonde coupé ou débranché.	-verbifer le contact de la sonde sur le tube chauffage.-verbifer la connexion des fils.-remplacer la sonde - CTN 10 Kohm à 25°.Pas de reset à effectuer.
E 06 clignotant	Sonde sanitaire	Sonde sanitaire défectueuse ou cable de la sonde coupé ou débranché	-verbifer le contact sur la sonde au niveau de l'échangeur à plaques.-verbifer la connexion des fils.-remplacer la sonde - CTN 10 Kohm à 25°.Pas de reset à effectuer.
E 16 clignotant	Ventilateur	Fusible alimentation ventilateur casséCâble ventilateur coupé ou débrancherCarte ventilateur défectueuseVentilateur défectueux	-verbier le fusible alimentation ventilateur.-verbier la connexion électrique du ventilateur.-remplacer la carte ventilateur.-remplacer le ventilateur.Après élimination du défaut, débrancher la chaudière du secteur et la rebrancher pour reseter.
E 22	Demande programmation paramètres		-reprogrammation des paramètres de réglage.
E35	Défaut détction flamme	Électrode allumage défectueuse ou débranchée.Câble électrique défectueuxSonde ionisation défectueuse ou débranchéeCarte principale défectueuse	-verbier la connexion des cables d'allumage.-verbier l'électrode d'allumage (électrode à la masse ou mal réglée).-verbier le réglage de l'électrode :-entre électrode allumage et électrode masse = 5 mm-entre électrode allumage et brûleur = 6 mm-remplacer l'électrode d'allumage.-remplacer le cable d'allumage.-verbier la connexion du cable d'onisation.-verbier l'électrode d'onisation.-valeur courant ionisation : 7.2 à 7.7 micro ampères.-verbier le réglage de l'électrode, écartement par rapport au brûleur = 6 mm.-remplacer l'électrode d'onisation.-remplacer le cable d'onisation.-remplacer la carte électronique principale.
E 42 clignotant	Ventilateur	Carte ventilateur défectueuse ouCarte principale défectueuse	-verbier connexion de la carte principale à la carte ventilateur.-remplacer la carte principale.-remplacer la carte ventilateur.
Défaut sans affichage	Mauvais allumagePlus d'indication sur l'écran du tableau	Fréquence d'allumage trop basseFusible de la carte principale défectueux	-verbier la fréquence d'allumage du ventilateur à la valeur indiquée sur la notice.-remplacer le fusible.

Codes d'erreur :

E01 Destruct flamme E02 Intervention sécurité surchauffe E03 Défaut sonde fumée H2O Manque d'eau E05 Défaut sonde chauffage E06 Défaut sonde sanitaire E16 Destruct ventilateur E22 Demande programmation paramètres E35 Défaut détection flamme E42 Défaut carte ventilateur ou carte principale

Codes de signalisation

Codes de signalisation	Type de signalisation	Description
07 clignotant	Fonction Ramoneur	Chaudière en fonctionnementAppuyer sur la touche « service » pendant 7 secondes pour activer la fonction « ramoneur ». Appuyer sur le bouton poussoir marche/arrêt pour désactiver cette fonction.Cette fonction permet de faire fonctionner la chaudière au maximum pendant 15 minutes, sans modulation, pour effectuer des essais et contrôles de combustion.
08 clignotant	Fonction anti-gelCHAUFFAGE	Se met automatiquement en fonction quand la sonde de chauffage détecte une température de 5°C. La chaudière fonctionne à la pression de gaz mini en mode « hiver ». Elle se désactive quand la température d'eau du circuit chauffage atteint 30°C.
09 clignotant	Fonction anti-gelsanitaire	Se met automatiquement en fonction quand la sonde sanitaire détecte une température de 4°C. La chaudière fonctionne à la pression de gaz mini en mode « été ». Elle se désactive quand la température d'eau du circuit sanitaire atteint 8°C.
31 clignotant	Contrôle à distance non compatible	Signale que le contrôle à distance branché à la chaudière n'est pas compatible avec la carte électronique installée sur la chaudière.

INSTRUCTIONS POUR L'UTILISATEUR :

Avertissements généraux

S'assurer que la fiche de garantie porte bien le cachet du technicien autorisé ayant effectué les essais de la chaudière.

L'installation, le premier allumage, les réglages et les opérations d'entretien doivent être effectués exclusivement par du personnel qualifié (ex. les centres d'assistance technique autorisés par la société DEVILLE THERMIQUE S. A.). Une mauvaise installation peut provoquer des dommages aux personnes, animaux ou aux matériels, à l'égard desquels le constructeur ne pourrait être tenu responsable.

Les données reportées sur la plaque signalétique doivent correspondre à celles des réseaux d'alimentation (électricité, eau, gaz). Le réglage de la chaudière doit correspondre au besoin de l'installation. Le système d'évacuation des gaz brûlés et l'aspiration de l'air comburant doivent être installés et fonctionner correctement. ■ En toute situation d'installation (intérieure, extérieure, dans une armoire, etc.), le système de ventilation et d'évacuation des fumées doit respecter les dispositions des normes nationales et locales en vigueur. Ne pas mettre la chaudière en service si vous n'êtes pas sûr que les essais aient été effectués par un technicien qualifié. Toutes les opérations d'entretien, manutention et changement du type de gaz DOIVENT ETRE EFFECTUÉES PAR DU PERSONNEL QUALIFIÉ ET AUTORISE conformément aux normes en vigueur. Contrôler que les ventilations hautes et basses de la pièce dans laquelle la chaudière est installée soient conformes aux normes en vigueur. Les chaudières peuvent être installées à l'air libre, dans des locaux partiellement protégés en conformité aux normes en vigueur et dans des conditions de température extérieure minimum d'utilisation de -10^; la société ne pourra être tenue responsable pour des installations dans des locaux où la température est inférieure à -10^. La chaudière est équipée d'un système anti-gel. Dans le cas d'installation responsable un risque de gel, le système anti-gel entre en fonction uniquement lorsque la chaudière est sous tension (interrupteur sur la position ON -marche) et lorsque le gaz est ouvert. Aucune responsabilité ne peut être engagée pour dommages à la chaudière causés par le non-respect de la présente recommandation. En cas de gel de la chaudière, ne l'allumer pour aucune raison et appeler tout de suite le centre d'assistance. La chaudière fait partie intégrante d'une installation thermique. Par conséquent, toute installation doit être accompagnée par le livre d'installation rempli, conformément aux dispositions des normes en vigueur et modifications successives. Toutes les opérations d'entretien ordinaire et extraordinaire, ainsi que les vérifications de la combustion doivent être reportées dans le livre avec le nom du responsable de l'entretien et, si c'est le cas, le nom du tiers responsable. La vérification de la combustion de l'appareil doit être effectuée tous les ans. Cette vérification consiste en un contrôle de l'efficacité du générateur et doit être réalisée par du personnel autorisé (ex. les centres d'assistance technique agréés). Ne pas obstruer les ouvertures d'aération de la pièce où est installé un appareil à gaz (chaudière, appareil de cuisson) afin d'éviter la présence de mélanges toxiques et explosifs.

Si on détecte des odeurs de gaz...

NE PAS ACTIONNER LES INTERRUPEURS ÉLECTRIQUES, LE TÉLÉPHONE NI TOUT AUTRE APPAREIL POUVANT GÉNÉRER DES DÉCHARGES ÉLECTRIQUES OU DES ÉTINCELLES. OUVRIR IMMÉDIATEMENT LES PORTES ET LES FENÊTRES POUR VENTILER LA PIECE. FERMER LES ROBINETS GAZ. DEMANDER IMMÉDIATION L'INTERVENTION D'UN PERSONNEL PROFESSIONNELLEMENT QUALIFIÉ.

Legende commandes

1. BOUTON POUSSOIR MARCHE/ARRÊT
2. SELECTEUR DE REGLAGE TEMPERATURE CHAUFFAGE
3. SELECTEUR DE REGLAGE TEMPERATURE SANITAIRE
4. TOUCHE

Sonde extérieure raccordée : En chauffage = température eau chauffage Appui sur 4 = affichage température extérieure Puis en restant appuyé 5 secondes = température eau sanitaire Pas de sonde extérieure : En chauffage = température eau chauffage Appui sur 4 = affichage de 2 tirets Puis en restant appuyé 5 secondes = température eau sanitaire

Idem si chaudière en mode sanitaire

1. BOUTON SERVICE
2. BOUTON SELECTION MODE ÉTÉ, HIVER OU ÉTÉ-HIVER
3. BORNIER POUR CÂBLAGES EXTERIEURS
4. ÉCRAN AFFICHAGE TEMPERATURES, CODES D'ERREUR, ET CONDITIONS DE FONCTIONNEMENT

fig.23

Allumage de la chaudière

Ouvrir le robinet gaz placé sous la chaudière. Appuyer sur le bouton poussoir 1 marche/arrêt (marche). (fig.24) - La chaudière s'allume automatiquement avec réglage en mode HIVER à la condition que le thermostat d'ambiance soit en besoin. - Vérifier que l'afficheur 8 ne signale aucun défaut; si la valeur H20 s'affiche, cela signifie que l'eau manque dans la chaudière et qu'il est nécessaire de remplir l'installation (voir indications page 23 « Remplissage de l'installation »).

fig.24

Mode "été" - sanitaire seul

Pour commuter la chaudière sur « ÉTÉ », agir sur la touche 6 (fig. 24) et sélectionner ainsi la fonction sanitaire. En mode “ÉTÉ”, le symbole s'allume sur l'afficheur du tableau de commande.

Le système d'allumage automatique allume le brûleur à chaque demande d'eau sanitaire et le symbole se met à clignoter sur l'afficheur du tableau de commande.

Mode “HIVER” – chauffage seul

Pour commuter la chaudière sur « HIVER », agir sur la touche 6 (fig. 24) et sélectionner ainsi la fonction chauffage. En mode “HIVER”, le symbole s'allume sur l'afficheur du tableau de commande.

Le système d'allumage automatique allume le brûleur à chaque demande d'énergie pour le chauffage de l'habitation et le symbole se met à clignoter sur l'afficheur du tableau de commande.

Mode “été-hiver” – chauffage + sanitaire

Pour commuter la chaudière en fonctionnement ÉTÉ-HIVER, agir sur la touche 6 (fig.24) et sélectionner la fonction chauffage/eau chaude sanitaire. Le fonctionnement ÉTÉ-HIVER se reconnaît à l'allumage simultané des symboles sur l'afficheur du tableau de commande.

Le système d'allumage automatique allume le brûleur à chaque demande d'énergie pour le chauffage de l'habitation ou demande d'eau chaude sanitaire ; les symboles se mettent à clignoter sur l'afficheur du tableau de commande.

Réglage de la température du chauffage

Le réglage de la température s'effectue au moyen du bouton 2 (fig. 24):

• Tourner vers la gauche pour diminuer la température.
• Tourner vers la droite pour augmenter la température.
• La plage de réglage de la température de chauffage est de 30°C à 80°C ou de 25°C à 40°C selon réglage des paramètres.

Réglage de la température de l'eau chaude sanitaire

Le réglage de la température s'effectue au moyen du bouton 3 (fig. 24):

• Tourner vers la gauche pour diminuer la température.
• Tourner vers la droite pour augmenter la température.
• La plage de réglage de la température de l'eau chaude sanitaire va d'un minimum de 35°C à un maximum de 60°C.

Remplissage de l'installation

Contrôler la pression de l'eau sur le manomètre M (fig. 25) placé sur la partie inférieure de la chaudière ; il ne doit pas descendre en dessous de 1 bar.

Si l'eau vient à manquer dans la chaudière, le code « H20 » (voir page 26) s'allume sur l'afficheur du tableau de commande.

Pour rétablir la pression de l'eau, ouvrir le robinet de remplissage R et contrôler au moyen du manomètre M que la pression de l'installation atteigne 1 bar.

Une fois l'opération terminée, fermer le robinet de remplissage.

Diagnostic - codes d'erreur

Dans ce paragraphe se trouve la liste des codes des erreurs pouvant être visualisés sur l'afficheur 8 (fig. 23 page 50) avec les signalisations correspondantes et les opérations que l'utilisateur peut effectuer pour débloquer la chaudière.

E01 Daut flamme

Code E01 allumé sur l'afficheur.

• Contrôler que le robinet gaz soit bien ouvert.
• Éteindre et allumer la chaudière à l'aide du bouton poussoir marche/arrêt 1 du tableau de commande.
• Quand le code erreur s'éteint, la chaudière se remet en service.

Si le défaut persiste, appeler le Centre Assistance Technique.

E02 Intervention sécurité surchauffe

Code E02 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E03 Défaut sonde fumée

Code E03 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

H2O Manque d'eau

Code H20 allumé sur l'afficheur.

• Contrôler la pression d'eau dans l'installation du chauffage et vérifier que la pression indiquée sur le manomètre M (fig. 25), se trouvant dans le bas de la chaudière, ne soit pas inférieure à 1 bar.
• Si la pression est inférieure à 1 bar, procéder au remplissage de l'installation selon les indications du paragraphe « Remplissage de l'installation »
• La chaudière se remettra en marche automatiquement.

Si le problème persiste, appeler le Centre Assistance Technique.

E05 Défaut sonde chauffage

Code E05 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E06 Défaut sonde sanitaire

Code E06 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E16 Défaut ventilateur

Code E16 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E22 Demande programmation paramètres

Code E22 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E35 Défaut détection flamme

Code E35 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

E42 Défaut carte ventilateur

Code E42 allumé sur l'afficheur. Appeler le Centre Assistance Technique.

N. b. en cas d'arrêt prolongé de la chaudière :

1. Laisser la chaudière en mode « veille » pour maintenir la fonction « hors-gel » :

chaudière sous tension, alimentation gaz ouverte, boutons chauffage et sanitaire réglés au minimum

1. Mettre la chaudière en arrêt en débranchant l'alimentation électrique, en fermant l'alimentation gaz et en vidangeant totalement l'installation ainsi que le siphon de récupération des condensats.
