| Type de chaudière | Mixte double foyer |
| Combustibles compatibles | Bois, fioul, gaz |
| Puissance nominale bois | 30 à 49 kW |
| Puissance nominale fioul/gaz | 23,8 à 43,9 kW |
| Matériau | Acier |
| Type de combustion | Combustion inversée |
| Modulation de puissance | Permanent |
| Relève bois - fioul/gaz | Automatique |
| Rendement | Élevé |
| Options disponibles | Soupape thermique de sécurité, vanne déviatrice, moteur pour vanne 3 voies, kit pompe de recyclage |
| Fonctionnement bois seul | Oui, avec micro-interrupteur et ventilateur |
| Fonctionnement automatique mixte | Oui, prise de relais fin de combustion bois |
| Fonctionnement fioul ou gaz | Oui, chaudière arrêtée si porte ouverte |
| Température de consigne bois | Environ 60°C |
| Température de consigne fioul/gaz | Environ 45°C |
| Conformité | Norme EN 303.5 |
| Crédit d'impôt | Possible sous conditions |
FOIRE AUX QUESTIONS - CEDRA DUO DEVILLE
Questions des utilisateurs sur CEDRA DUO DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice CEDRA DUO - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CEDRA DUO de la marque DEVILLE.
MODE D'EMPLOI CEDRA DUO DEVILLE
Bois-fiol ou gaz / ACIER
LESE PECO
DEVILLE THERMAL
Combustion inverse
Modulation de puissance permanente
Relève bois - fioul/gaz automatique
Bendements élevés
CEDRA DUO
BOIS : 30 à 49 kW
FIoul/GAZ: 23,8 à 43,9 kW
| CEDRA DUO | 30 | 40 | 49* | |
| Evacuation | Cheminée | Cheminée | Cheminée | |
| Puisance nominale bois | kW | 30 | 40 | 49 |
| Puisance nominale fioul/gaz | kW | 23,8 | 30,6 | 43,9 |
| Prix (€ H.T.) | 6 899,00 | 8 172,00 | 9 248,00 | |
| Code | CDX30 | CDX40 | CDX49 |
OPTIONS : Soupape thermique de sécurité TSK 3/4
Vanne déviatrice 3 voies 1^ 1 / 2
Moteur pour vanne 3 voies déviatrice
Kit pompe de recyclage CEDRA DUO 30
Kit pompe de recyclage CEDRA DUO 40 et 49
SCTHTSK 111,50
700600640 180.00
700600662 353,00
KITCD30 190,00
KITCD40 210,00
- Sur commande uniquement (non tenu en stock).
Conforme à la norme EN 303.5
Ce produit peut bénéficier de crédit d'impôt sous certaines conditions (nous consulter).
La chaudière est équipée d'un sélecteur de fonctionnement à 3 positions :
Fonctionnement bois seul
Seule la chaudière bois est en fonctionnement.
Lorsque la porte du magasin bois est ouverte, le micro-interrupteur est actionné et le ventilateur se met en marche.
En fermant la porte du magasin à bois, le ventilateur est remis sous le contrôle des thermostats.
La pompe de l'installation est mise en marche quand la chaudière arrive à une température d'environ 60°C.
Fonctionnement automatique mixte bois ou fioul/gaz
Permet au foyer fioul/gaz de prendre la relève en fin de combustion de la charge de bois et lorsque la température de la chaudière est redescendue en dessous de 45°C.
Fonctionnement fioul ou gaz
La chaudière bois est toujours arrêtée.
En cas d'ouverture de la porte du magasin bois, le brûleur s'arrête et le ventilateur ainsi que la pompe de recyclage démarrent. En refermant la porte, le brûleur se remet en service immédiatement, et si la chaudière est à température supérieure à 45°C, la pompe d'installation entre en fonction.
Fabrication

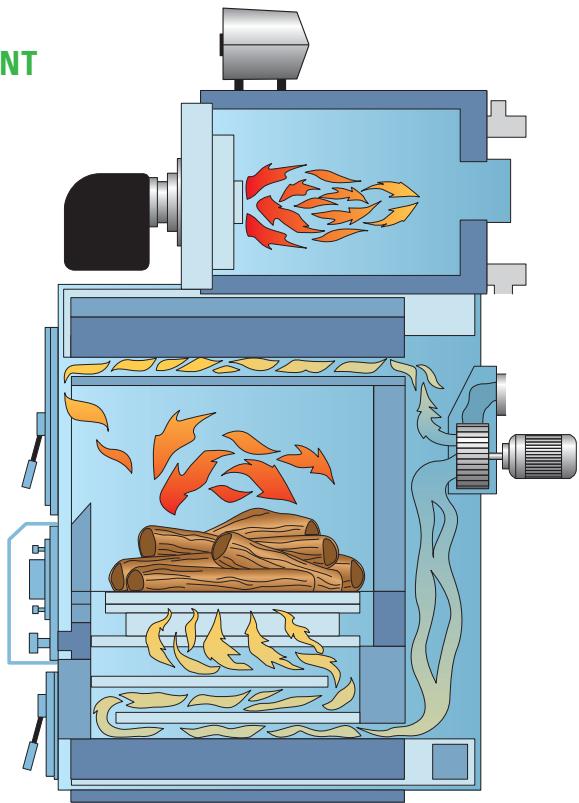

- Principe de fonctionnement à gazéification du bois Combustion inversée à triple parcours de fumées
- Corps de chauffe bois en acier d'épaisseur 8 mm sans soudure
- Corps de chauffe fioul/gaz en acier; foyer borgne à chambre sèche et fond en ciment réfractaire
- Revêtement parois avant/arrière/intérieur du foyer en matériel réfractaire
- Isolation en laine de verre d'épaisseur 80 mm. Jaquette peinture epoxy.
- Déflecteur en fonte à haute contenance de chrome diminuant la formation d'imbrûls solides et uniformisant la température de combustion
Equipements de SERIE
- Ventilateur à aspiration placé en chambre de fumées
- Tableau de commande avec thermostats de régulation et de sécurité
- Sonde thermostatique immergée pour modulation
- Échangeur de sécurité : serpentin en acier immergé
- Doigts de gant pour sondes
- Sélecteur 3 positions : Fonctionnement automatique avec priorité bois et relève fioul/gaz Fonctionnement bois seul Fonctionnement fioul/gaz seul
Installation
Départ/Retourchauffage1"1/4 (modèle30) Départ/Retour chauffage 1"1/2 (modèles 40 et 49) - En cas de montage avec un vase d'expansion sous pression, prévoir une soupape thermique de sécurité - Module de releavage conseillé si installée avec ballon tampon Vanne déviatrice - Kit pompé de recyclage obligatoire si installée sans ballon tampon et sans module de releavage de température - Prévoir un brûleur fioul ou gaz

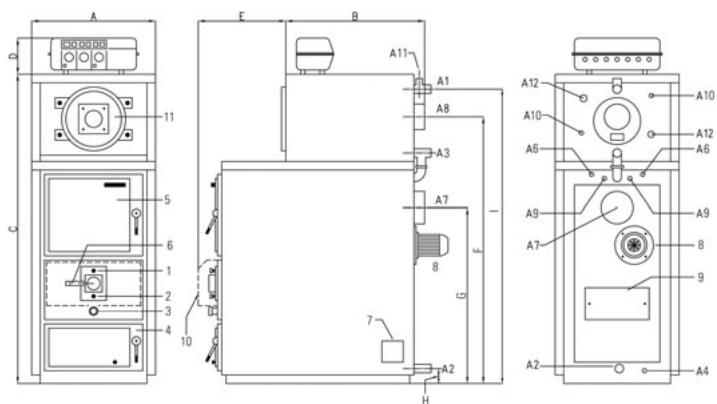

Implantation
1: Réglage air primaire 2: Réglage air secondaire 3: Contrôle de flamme 4: Porte inférieure (foyer bois) 5: Porte supérieure (magasin bois) 6: Modulateur air comburant 7: Volet antidéflagrant 8: Moteur ventilateur 9: Trappe de visite 10: Capot de protection réglage d'air 11: Porte foyer fioul/gaz
A1: Départ chauffage A2: Retour chauffage bois A3: Retour chauffage fioul/gaz A4: Vidange 1/2' A6: Raccordements échangeur de sécurité 1/2" A7: Buse de fumées foyer bois A8: Buse de fumées foyer fioul/gaz A9: Doigts de gant pour sonde foyer bois 1 / 2 A10: Doigt de gant pour sonde foyer fioul/gaz 1/2" A11: Raccordement vase d'expansion 1 A12: Raccordements primaire ballon sanitaire
| Dimensions (mm) | A | B | C | D | E | F | G | H | I | 0 raccordements |
| 30 | 550 | 700 | 1 720 | 190 | 430 | 1 500 | 980 | 80 | 1 670 | 1"1/4 F |
| 40 | 650 | 680 | 1 870 | 190 | 450 | 1 660 | 1 080 | 80 | 1 810 | 1"1/2 F |
| 49 | 650 | 750 | 1 870 | 190 | 520 | 1 660 | 1 080 | 80 | 1 810 | 1"1/2 F |
| CEDRA DUO | 30 | 40 | 49 | |
| Classe selon norme EN 303.5 | 3 | 3 | 3 | |
| Evacuation | Cheminée | Cheminée | Cheminée | |
| Ø sortie fumées bois | mm | 180 | 180 | 200 |
| Ø sortie fumées fioul/gaz | mm | 150 | 150 | 150 |
| Caracteristiques foyer bois | ||||
| Puisance nominale | kW | 30 | 40 | 49 |
| Plage de puissance | kW | 16 - 30 | 27 - 40 | 32 - 49 |
| Puisance maxi foyer utile | kW | 34 | 50 | 60 |
| Poids foyer bois | kg | 380 | 470 | 555 |
| Contenance en eau | I | 95 | 115 | 135 |
| Pertes de charge fumées | mbar | 0,03 | 0,04 | 0,06 |
| Volume,chambre de combustion | I | 95 | 135 | 185 |
| Ouverture,chambre de combustion | mmxmm | 290 x 330 | 340 x 430 | 340 x 430 |
| Longueur des bûches maxi | cm | 53 | 53 | 68 |
| Caracteristiques foyer fioul/gaz | ||||
| Puisance nominale | kW | 23,8 | 30,6 | 43,9 |
| Plage de puissance utile | kW | 17,7 - 23,8 | 25,5 - 30,6 | 37,4 - 43,9 |
| Poids foyer fioul/gaz | kg | 125 | 135 | 155 |
| Contenance en eau | I | 35 | 45 | 50 |
| Pertes de charge fumées | mbar | 0,14 | 0,15 | 0,16 |
| Caracteristiques chaudière | ||||
| Hauteur | mm | 1720 | 1870 | 1870 |
| Largeur | mm | 550 | 650 | 650 |
| Profondeur | mm | 1 210 | 1 210 | 1 350 |
| Poids | kg | 490 | 610 | 680 |
| Température maxi chauffage bois - fioul/gaz | °C | 85 - 75 | 85 - 75 | 85 - 75 |
| Pression maxi chauffage | bar | 4 | 4 | 4 |
