Type de produit	Poêle à granulés (poêle à pellets)
Marque	DEVILLE
Modèle	C07714 (KEREON)
Alimentation électrique	230 V - 50 Hz (estimation)
Puissance nominale	Environ 9 kW (estimation)
Rendement énergétique	Supérieur à 85 % (estimation)
Capacité de la trémie	Environ 15 kg (estimation)
Autonomie moyenne	Environ 24 heures (estimation)
Allumage	Automatique par bougie d'allumage
Ventilation	Convection forcée avec ventilateur
Extraction des fumées	Extracteur de fumée avec volute
Commandes	Afficheur vertical + télécommande
Systèmes de sécurité	Thermostat de sécurité (réarmement manuel), pressostat, sondes de température et de fumée
Composants électroniques	Carte électronique complète, interrupteur + prise + fusible
Pièces d'usure courantes	Joint de porte, joint de vitre, joint de trappe, bougie d'allumage, extracteur
Entretien recommandé	Nettoyage régulier du creuset, cendrier, vitre et joints
Réparabilité	Pièces détachées disponibles avec références (voir vue éclatée)
Document technique	N° DT-F-003, date 01.07.03, Indice A
Couleur	Noir (C07714.06-DD)
Accessoires inclus	Télécommande (réf. D0026589)

FOIRE AUX QUESTIONS - C07714 - VUE ECLATEE 01-07-03 DEVILLE

Comment allumer le poêle à granulés DEVILLE C07714 ?

L'allumage est automatique : le poêle utilise une bougie d'allumage activée par la carte électronique. Assurez-vous que la trémie contient des granulés et que l'alimentation électrique est branchée. Appuyez sur le bouton marche de l'afficheur ou de la télécommande. Le cycle d'allumage dure quelques minutes. Si l'allumage échoue, vérifiez la bougie et le pressostat.

Quelle est la contenance de la trémie ?

La capacité de la trémie n'est pas précisée dans la notice, mais pour un poêle de cette catégorie, elle est généralement d'environ 15 kg, offrant une autonomie d'environ 24 heures à puissance réduite. Consultez la fiche technique pour la valeur exacte.

Comment nettoyer la vitre du poêle ?

Utilisez un chiffon doux et un nettoyant pour vitre de poêle adapté. Évitez les produits abrasifs. La vitre (réf. D0026740) est maintenue par des joints verticaux (D0026602) et des presse-verres (D0026741). Nettoyez-la régulièrement pour conserver une bonne vision du feu.

Que faire en cas de code erreur à l'afficheur ?

Les codes erreurs correspondent à des défauts détectés par la carte électronique. Les causes possibles incluent : problème d'allumage, surchauffe (thermostat de sécurité), pression d'air insuffisante (pressostat), ou sonde défectueuse. Consultez la notice pour le code exact et vérifiez les composants associés (bougie, extracteur, sondes). Si le problème persiste, contactez un professionnel.

Quelles pièces d'usure faut-il remplacer régulièrement ?

Les principales pièces d'usure sont : le joint de porte (réf. D0026625), les joints de vitre (D0026602), le joint de trappe de visite (D0026601), la bougie d'allumage (D0026575), et éventuellement l'extracteur de fumée (D0026580) et les paliers de vis sans fin (D0026722). Remplacez-les dès qu'ils montrent des signes d'usure.

Puis-je utiliser la télécommande pour toutes les fonctions ?

Oui, la télécommande (réf. D0026589) permet de contrôler les fonctions principales : marche/arrêt, réglage de la température, puissance de chauffe, et programmation. Veillez à ce que la pile soit en bon état. Si la télécommande ne fonctionne pas, utilisez l'afficheur vertical sur l'appareil.

Comment nettoyer le creuset et le cendrier ?

Laissez refroidir le poêle. Retirez le creuset (réf. D0026733) et le cendrier (D0026717). Videz les cendres et brossez le creuset pour enlever les résidus. Utilisez un aspirateur à cendres pour un nettoyage complet. Remettez en place après nettoyage. Un creuset encrassé peut nuire à la combustion.

Que faire si le poêle s'éteint pendant le fonctionnement ?

Cela peut être dû à un manque de granulés, un pressostat défectueux (tube silicone obstrué), une sonde de température en panne, ou une surchauffe. Vérifiez la trémie, nettoyez le conduit d'air, et réarmez le thermostat de sécurité (bouton sous l'appareil). Si le problème persiste, faites appel à un technicien.

Où trouver les références des pièces détachées ?

Les références sont listées dans la vue éclatée de la notice (document DT-F-003). Chaque pièce porte un numéro de repère et une référence commençant par D002.... Par exemple, le moteur-réducteur est référencé D0026791. Vous pouvez commander ces pièces auprès de votre revendeur DEVILLE ou en ligne.

Comment réarmer le thermostat de sécurité ?

Le thermostat de sécurité à réarmement manuel (réf. D0026590) est situé à l'arrière ou sous l'appareil. Attendez que le poêle refroidisse, puis appuyez sur le bouton central du thermostat jusqu'à entendre un clic. Si le problème persiste, vérifiez la cause de la surchauffe (extracteur, ventilateur, ou obstruction).

MODE D'EMPLOI C07714 - VUE ECLATEE 01-07-03 DEVILLE

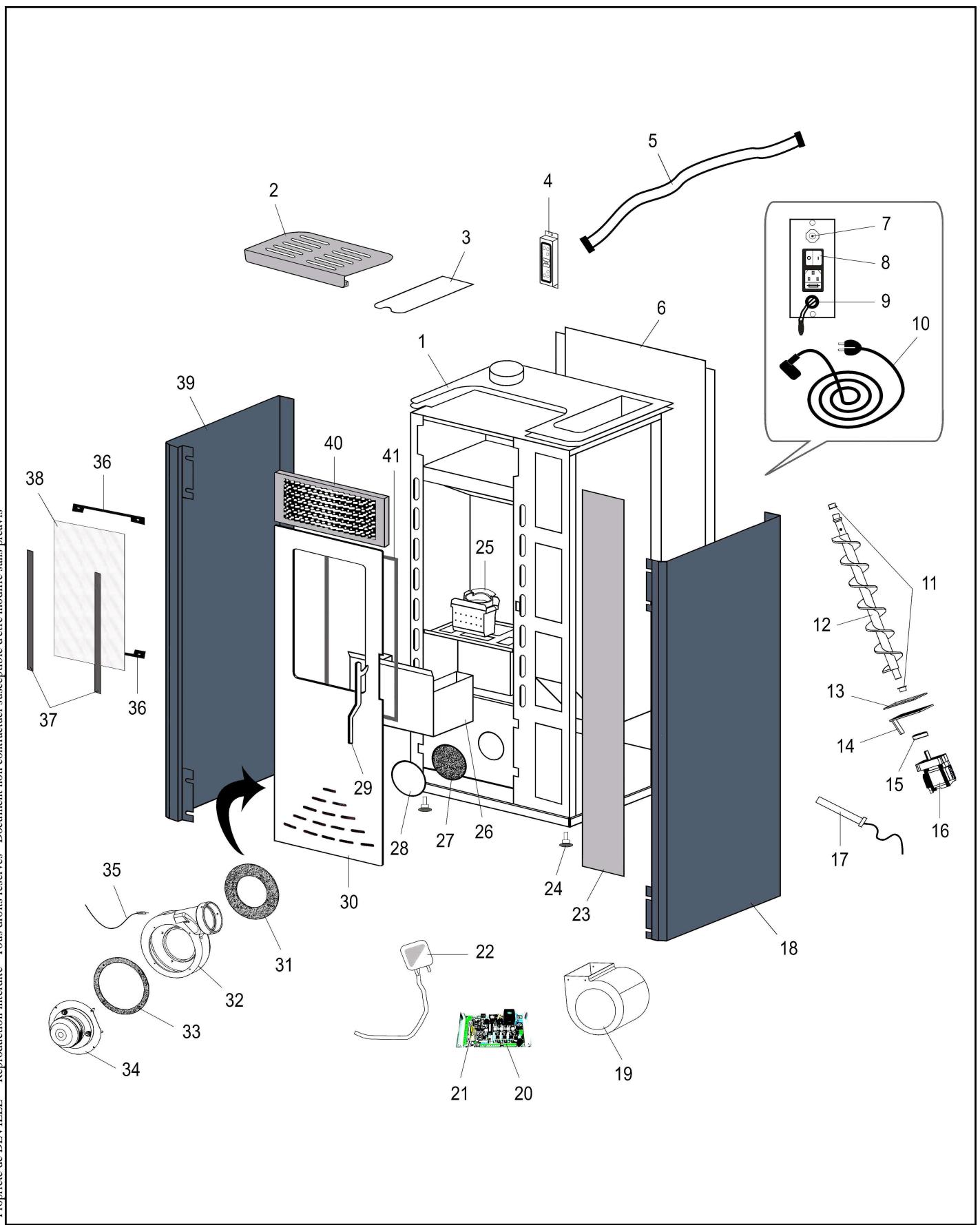

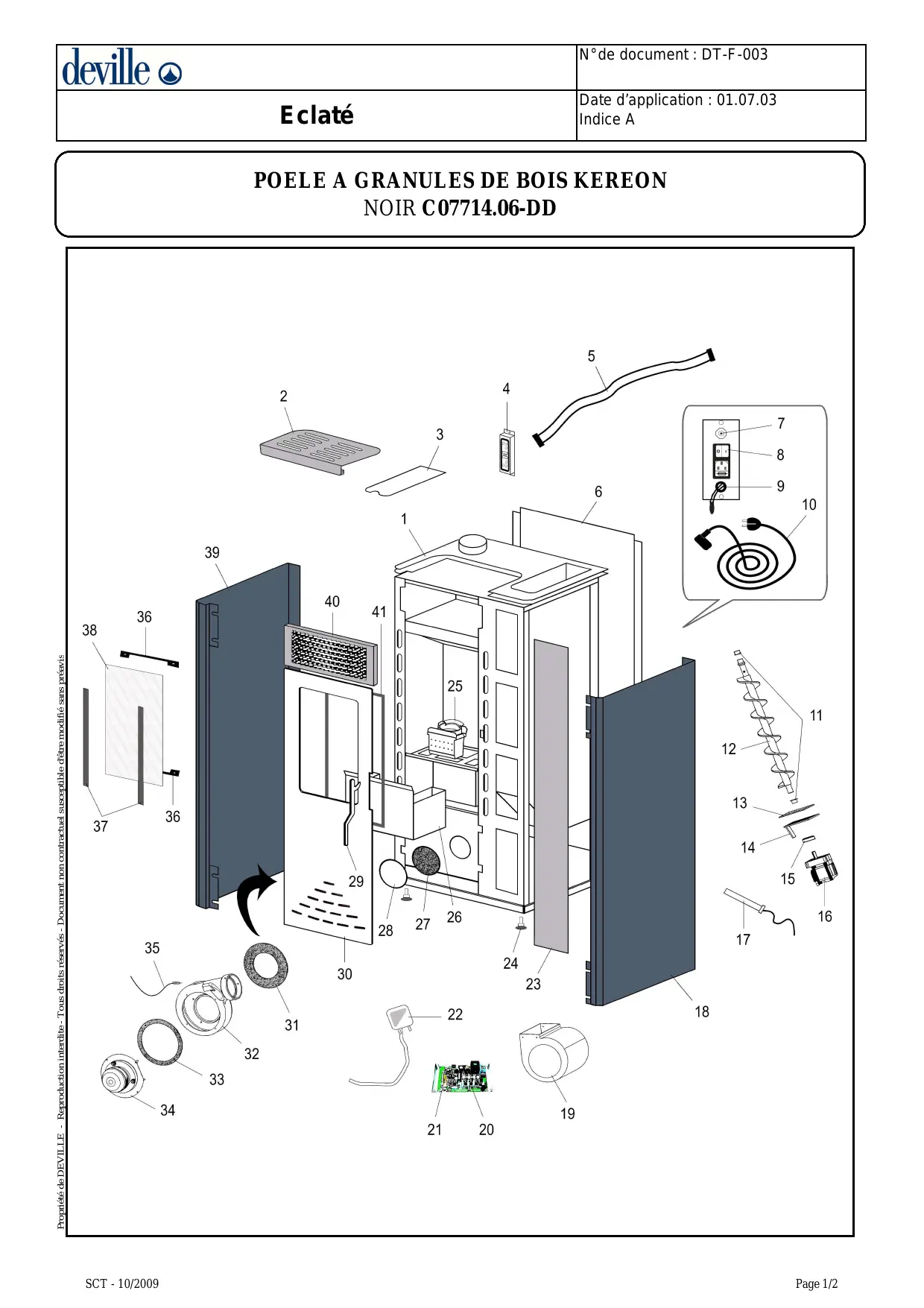

deville ⊙	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

NOIR C07714.06-DD

POELE A GRANULES DE BOIS KEREON

deville ◎	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

NOIR C07714.06-DD

REP.	DESIGNATION	REF. PIECE	l'èreURG
1	Dessus	D0026805
2	Couvercle avant inox	D0026810
3	Couvercle de trémie	D0026803
4	Afficheur vertical	D0026804
5	Nappe d'afficheur	D0026577
6	Tôle arrêtè	D0026807
7	Thermostat de sécurité à réarmement manuel	D0026590	X
8	Interrupteur + prise + fusible	D0026731
9	Sonde de température	D0026587	X
10	Câble d'alimentation	D0026730
11	Sachet de 2 paliers	D0026722
12	Vis sans fin + paliers	D0026802	X
13	Joint de motoréducteur	D0026751	X
14	Flasque de motoréducteur	D0026775
15	Accouplement	D0026720
16	Ens. motoréducteur	D0026791	X
17	Bougie d'allumage	D0026575	X
18	Panneau létéric droit gris	D0026806
19	Ventilateur de convection + condensateur	D0026581	X
20	Carte électronique complète	D0026777	X
21	Thermostat + pile	D0026585	X
22	Pressostat de sécurité + tube silicone	D0026584	X
23	Panneau avant inox	D0026809
24	Sachet de 4 pieds régibles	D0026649
25	Creuset	D0026733	X
26	Cendrier	D0026717
27	Joint de trappe de visite	D0026601	X
28	Trappe de visite	D0026723
29	Poinnée de porte	D0026604
30	Porte	D0026789
31	Joint de volute d'extracteur de fumée	D0026623	X
32	Volute d'extracteur de fumée	D0026725

REP.	DESIGNATION	REF. PIECE	lereURG
33	Joint d'extracteur de fumée	D0026624	X
34	Extracteur de fumée	D0026580	X
35	Sonde de fumée	D0026588	X
36	Sachet de 2 presse-verres	D0026741
37	Sachet de 2 joints verticaux de vitre	D0026602	X
38	Verre de porte	D0026740	X
39	Panneau létral gauche gris	D0026811
40	Grille de ventilation supérieure inox	D0026808
41	Joint de porte - Ø12 - Blanc	D0026625	X
-	Télécommande	D0026589
