Type d'appareil	Lecteur DVD
Formats vidéo supportés	DVD, DivX, Xvid, MPEG4
Sortie vidéo	HDMI, Composite
Formats audio supportés	Non précisé
Résolution maximale	Non précisé
Compatibilité régionale	Non précisé
Fonction télécommande	Oui
Certification	DivX Certified
Formats sous-titres	SRT
Formats audio supplémentaires	BivX, OGG
Consommation électrique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Écologique	EcoLogic
Version du manuel	V 1.0

FOIRE AUX QUESTIONS - PK 6700 HDMI PEEKTON

Que faire si le PEEKTON PK 6700 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de changer de prise murale.

Comment régler la résolution d'affichage sur le PEEKTON PK 6700 ?

Accédez au menu des paramètres d'affichage de votre appareil connecté et sélectionnez la résolution souhaitée. Assurez-vous que votre écran prend en charge cette résolution.

Pourquoi l'image est-elle floue ou déformée ?

Vérifiez que tous les câbles HDMI sont correctement connectés et en bon état. Essayez de changer le câble HDMI ou de tester avec un autre écran.

Le son ne fonctionne pas, que faire ?

Assurez-vous que le volume est réglé correctement sur l'appareil et sur votre téléviseur. Vérifiez également que les paramètres audio de votre source sont configurés correctement.

Comment mettre à jour le firmware du PEEKTON PK 6700 ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour.

Le PEEKTON PK 6700 ne détecte pas l'appareil connecté, que faire ?

Assurez-vous que l'appareil connecté est allumé et fonctionne correctement. Essayez de débrancher et de rebrancher le câble HDMI ou d'utiliser un autre port HDMI.

Comment réinitialiser le PEEKTON PK 6700 aux paramètres d'usine ?

Accédez au menu des paramètres, puis recherchez l'option de réinitialisation aux paramètres d'usine. Confirmez l'action et attendez que le processus se termine.

Le PEEKTON PK 6700 surchauffe, que faire ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Évitez de bloquer les évents de refroidissement. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI PK 6700 HDMI PEEKTON

Traitement des apparéls électriques et électroniques en fin de vie (applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte effective).

Ce symbole, appose sur le produit ou sur son embailleage, indique que ce produit ne doit pasetre traité avec les dechets menagers. Il doitetre remis a un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux ajusta a converser les ressources naturelles. Pour toute information supplémentaire au suje du recyclage de ce produit, vous pouvez consulterveur municipalite,vote décheterie ou le magasin où vous avez acheté le produit.

Brief DVD introduction

Traitement des appellées électriques et Electroniques en fin de vie (applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte effective).

Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traité avec les droits menagers. Il doitetre remis a un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurrant que ce produit est bien mis au rebus de maniere appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au suje du recyclage de ce produit, vous pouvez consulter notre municipality,voire déchetterie ou le magasin où vous avenu acheter le produit.

Brève Introduction au DVD

Le disque DVD est connu pour sa grande capacité de stockage et ses effets audio/video remarquables. Sa capacité de stockage varie de 4.7 Go à 17 Go, approximativement 7/26 fois plus qu'un CD Audio traditionnel. Avec une résolution de 500 lignes horizontally, la technologie Home Cinéma, le Dolby Digital 5.1 ou le DTS, il apporte une étre nouvelle aux produits audio/video grand public.

Comparaisons entre le DVD et les autres CD

	DVD				LD	SVCD	VCD	CD
Méthode Enregist.	Digital MPEG2				Analogue	Digital MPEG2	Digital MPEG1	Digital
Capacité	Simple Face 1 couche 4.7G0	Simple Face 2 couche 8.5G0	Simple Face 1 couche 9.4G0	Simple Face 2 couches 17G0		650MB	650MB	650MB
Temps	133min	242min	266min	484min	1 couche 60min, 2 couche 120min	45min.	74min.	74min.
Dlamètre	12CM/8CM				30CM/20CM	12CM/8CM	12CM/8CM	12CM/8CM
Résolution	500 lignes ou plus				430 lignes ou plus	350 lignes ou plus	250 lignes ou plus
Aspect	Multiple				Un
Sous-titre	32 types				Max. 16 types
Audio	Dolby Digital/Linear PCM							Linear PCM
Son	48KHz,96KHz/16,20,24bit				44.1KHz/16bit		44.1KHz	44.1KHz/16bit

Fonctions particulieres

Langages et sous-titres multiples

Le DVD peut supporter 8 porteuses son (langues différentes) et 32 langues sous-titrées

Angles Multiples

Le DVD peut supporter 9 angles de camera

Intrigues, Histoires

L'utilisateur peut selectionner le chapitre désire directement

Multiple Radio d'aspect

L'utilisateur peut selectionner le format d'affchage désire.

IMAGES	ECRAN TV
	4:3		16:9
	Pan-Scan	Letterbox
4:3
16:9

Attention

Pour empêcher les risques de feu ou de choc électricne, nexposez pas l'apparil à la pluie ou à l'humidité. Afin d'éviter tous risques de chic électricne, n'ouvrez pas la parte supérieure de l'apparil. En cas de panne confézisteoreriellement exclusivement à une personne qualifiée.

Toute utilisation de commandes ou tout réglage ou toute exéciption de procédures autres que celles qui sont spécifiées ici peuvent provquer une exposition dangereuse de radiation. Ce produit est classé comme un produit CLASS 1 LASER. L'étiquette CLASS 1 LASER PRODUCT se trouve sur la partie extérieure.

CLASS 1 LASER PRODUCT
LUCKAN 1 LASERLATE
KLAS3 1 LASERAPARAT

Précautions d'Installation

Félicitations pour avoir acheté ce produit. Nous sommes surs que vous serez pleinement satisfaits de ce lecteur de DVD. Prénez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au moyen de ses possibités. Conservez soignement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

Assurez-vous que l'alimentation secteur de votre domicile corresponde bien à celle indiquée sur la plaque d'identification appoeba au dos de cette apparcell. Installeze celui-cl sur un support adapté plat, en lui menageant suffisamment d'espace libre pour une bonne ventilation (7 à 10 cm).

Assurez-vous que les fentes de ventilation ne seront pas recouvertes. Ne placez pas autres apparèts ni des apparèts lourds sur toute lecteur DVD. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Avant de déplacer le lecteur, assurez-vous que le tiroir à disque est vide. Ce lecteur DVD est concu pour un usage continu. Laisser l'appareil en mode veille n'interrompt pas son alimentation électrique. Pour déconnecter complètement le lecteur du secteur, il doit être débranché de sa prise murale, ce qui est conseilé si vous ne l'utilise pas pendant un certain temps.

Pour vous securité, n'ouvre jamais l'apparell et ne demontez aucun de ses éléments. Cala peut être dangereux pour vous et pour certaines pièces fragiles. Vous risquez de recevoir une décharge électrique ou d'entrez en contact avec le rayon laser. N'essayez pas de regarder à l'intérieur de l'apparell, ni par l'ouverture du tiroir, ni par toute autre fente.

Protégez le lecteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement créé de pulsants champions magnétiques ou électriques (haut-parleurs). Déconnectez le cable d'alimentation du secteur si le lecteur fonctionne mal. Voitre lecteur n'est pas conçu pour une utilisation dans un but Industriel ni commercial, mais pour une utilisation famillale. L'usage de ce produit est destiné à des fins purement privées. Copler ou télécharger des fichiers musicaux à des fins de commercialisation ou pour tout autre but lucratif constitue ou pourrait constituer une violation du code de la propriété intellectuelle, exclusion de garantie : dans la mesure permise par la loi, toute déclaration ou toute contrafacon de droits d'auteurs ou de tous autres droits de propriété intellectuelle resultant de l'utilisation du produit dans des conditions autres que celles visées ci-dessus est exclue.

Condensation: Si vous appeil et/ou disque a passé un certain temps dans une température ambiente froide, par ex. Pendant un transport en hiver, attendez environ 2 heures qu'il ait atteint la température ambiente afin d'éviter de l'endommager.

Précautions d'Installation

Disques: manipuez vos disques avec précaution. Prenez les disques avec les doigs sur le bord ou sur l'ouverture. Placez toujours le disque avec l'éiquette vers le haut (dans le cas d'un disque à une seule face). Utilisez toujours un chiffonouple pour nettoyer le disque si nécessaire, et essuyez du centre vers le bord. Placez toujours les disques dans leur emballage après leur lecture et conservez-les en position verticalie.

Placez toujours le disque correctement dans son logement. N'utilise jamais d'atomiseurs de nettoyage, benzine, liquees à électricité statique ou d'autres types de solvants si la surface du disque est sale. Essuyez délicament avec un chiffon soupé et humide (uniquement de l'eau), n'essuyez jamais le disque avec un mouvement circulaire car les rayures circulaires peuvent facilement marquer et provoquer des parasites pendant la lecture.

Piles: Les piles utilisées dans cet apparell contennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommendons de les déposer dans un lieu pouvant accepter ce type de déchet.

Entretien du lecteur. Pour des raisons de sécurité, assurez-vous que le cable d'alimentation est bien débranché de la prise secteur. Ne vous servez pas de benzène, de diluants ou d'autres solvants pour le nettoyage. Essuyez le lecteur avec un chiffon doux.

L'unité qu se trouve avec ce manuel de l'utilisateur est fourne sous licence sous certains droits de propriété intellectuelle de parties fierces. Cette licence est limitée à une utilisation privée non commerciale par l'utilisateur final pour les contenus sous licence. Aucun droit n'est corrédué pour une utilisation commerciale. Cette licence ne couvra aucun produit autres que celui-ci et ne peut être extendue à un produit ou processus qui n'est pas sous licence selon la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu avec ce produit. La licence couvra uniquement l'utilisation de ce produit pour décoder des fichiers audio selon la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est cédé sous cette licence pour des caractéristiques ou des fonctions du produit qui ne sont pas conformés à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Attention: Les contrôtres, les ajustements ou les procédures autres que ceux spécifiés dans ce manuel peuvent provquer une explosion avec émission de radiations dangereuses.

Caracteristiques des disques

Excellente qualite sonore: Le système Dolby Digital mis au point par Dolby Laboratories, vous garantit une reproduction sonore de haute qualité.

Format écran : Le système Video fait appel à la technologie de compression MPEG2. Vous permettant deCHOISIR entre le format écran normal (4/3) ou bien le format grand écran (16/9).

Ralent variable: Vous pouvez visionner une série importante en faisant varier la vitesse du ralentl.

Contrôle parental (DVD): Le contrôle parental permet aux utilisateurs de fixer un seuil au-delà duquel ils interdissent à leurs enfants de regarder des films violents ou réservés aux adultes.

Caracteristiques des disques

Fonctions variees du menu affiche: Vous pouze selectionner la langue d'ecoute et des sous-titres, ainsi que l'angle de vue que vous preferez pendant la lecture.

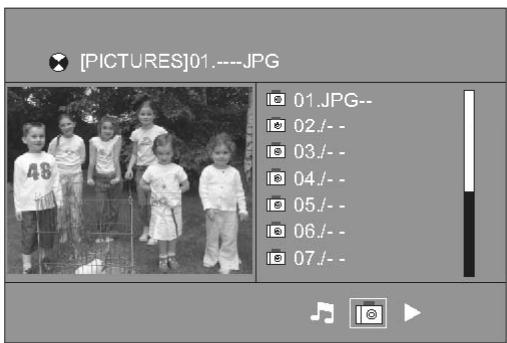

JPEG: Grace à ce visionneur, vous pouvez voir des images numériques sur votre télévisuer.

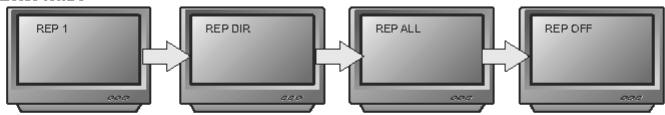

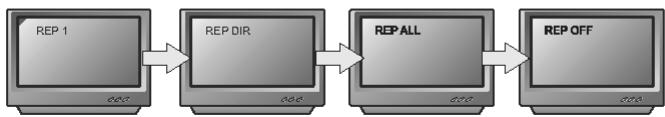

Répetition: Vous pouvez écouter une chanson ou visionner un film plusieurs fois par une simple pression sur la touche REPEAT.

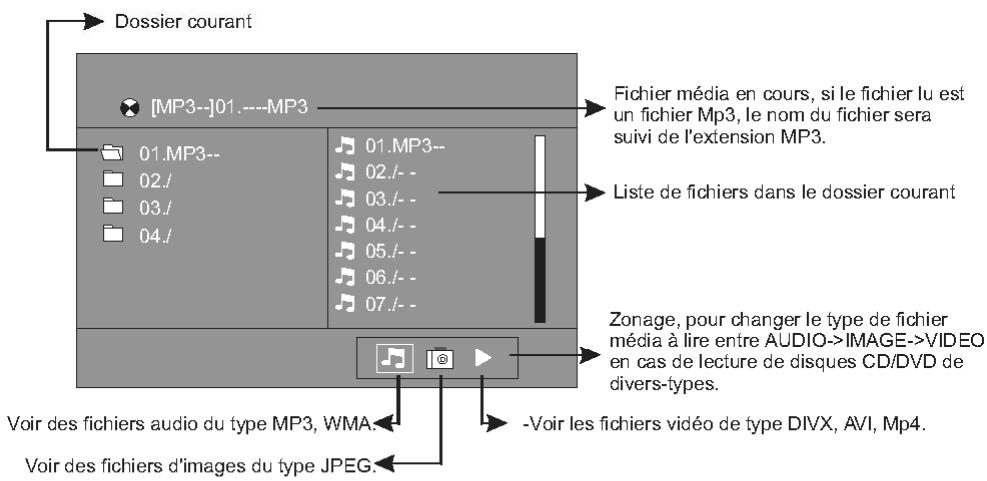

MP3/WMA: Cet apparéil peut dire des disques gravés à partir de fichiers MP3/WMA.

Fonction Sklp (saut Instantané) (DVD): Cette fonction vous permet d'effectuer des sauts de plastes pour faire avancer la lecture de 10 secondes.

Disques pouvant etre lus par ce lecteur:CDR,CDRW,DVD + DVD-R,DVD + DVD-R. Note:ll se peut que I'unite ne lie pas certains CD-R, CD-RW et DVD-R en raison du type de disque ou des conditions d'enregistrement.

PROTECTION CONTRE LA COPIE: Nombreux sont les disques DVD protégés contre la copie. Ainsi vous ne peuvent connecter votre lecteur DVD que directement à la télévision et non au magnétoscope. Si vous le connectez à un magnétoscope, vous n'obtiennent que des images déformées par le système de protection MACROVISION. Ce lecteur DVD intègre des technologies destinées à respecter la propriété Intellectuelle dont les droits sont protégés par des brevets américain et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies. L'utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l'usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.

Formats的支持者

Votte appell est garanti 2 ans plces et main d'ouvre. Toute Immobilisation dans un centre SAV excedant 7 Jours,
entraine automatquenment une prolongation de la garantie pour une durée egea a cette periode dimmobilisation.
En cas de defaut de fonctionnement pendant la periode de garantie, You pouvez contacter notre
Hot Lina au 0820.03.03 (") qui you Indquera la bonne marche a suive. Lors du retour de sua product dans
un centre agree, nous you prions de bien preciencer la nature de la panne constatede et de joindre la copie de vore
facture d'achat ou du ticket de calssse. Notre garantie exclue toute defectuocite due a une utilisation anormale, les
degats matieres, alsie que la reprise de toute intervention effectuee par un tiers non autorise par PeeKTON, alsie que :

Les tentatives de réparation effectue par une station technique non agreeé.
L'absence du nombre de série ou de preuve d'achat.
Les Incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux spécifications Peekton
La modification du materiel pour le rendre conforme a de nouvelles specifications, differentes des specifications d'origine.
Toutes opérations qui Incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
- Une alimentation électrique non conforme aux specifications d'installation et d'environnement.
Les accidents ou catastrophe y compris les incendies, les degats des eaux, la foudre et les tremblements de terre.
Les pièces d'usure normales dites consommables : piles et accus.
Le remplacement de pieces cosmetiques ou de pleces dua la detetioration ou a la deformation anomale d'un produt,
Les accessolres egarés ou manquants,
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise a jour du firmware non agree par Peekdon France

En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
  -L'unité a été exposée à la plule ou à l'humidité,
  -Lunite ne semble pas fonctionner normalement,
• Les performances de I'unité se sont sensiblement modifiées,
  -L'unité est tombée ou le coffret a ete endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.

Important: Veuillez conserve une preuve d'expédition de votre produit.

Adresse SAV:
Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 St Cyr En Val

(*)Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h, 0.15 €/mn

Site Internet: WWW.Peekton.com Informations: [e-mail]

Types de disques compatibles

Types	Dimensions	Contenus
USB	/	USB, carte SD/MMC/MS
SD Card READER	/	USB, carte SD/MMC/MS
DVD AUDIO	12 cm ou 8 cm	DVD: Audio digital comprésé + Vidente digitale comprésée (Photos dynamiques)
SVCD VCD	12 cm ou 8 cm	SVCD: Audio digital comprésé + Vidente digitale comprésée (Photos dynamiques)
COMPACT DISC (DIPALYEXO)	12 cm ou 8 cm	VIDEO CD: Audio digital comprésé + Vidente digitale comprésée (Photos dynamiques)
COMPACT DIGITAL AUDIO	12 cm ou 8 cm	CD-DA: Audio digital
NUEVOLE UPG3	12 cm ou 8 cm	Mp3: Audio digital comprésé
Kodak PHOTO JPEG PHOTO	12 cm	Photos: Type Kodak ou Jpeg
DIVX Vid	12 cm	Vidente comprésée au format abi et divx
DVD Video DVD Video DVD	12 cm	DVD-R DVD-RW DVD +R DVD+RW

Remarques

Certains disques ne peuvent pas etre lus avec cette unité due à une surface rayée ou voilée, etc. Des CD audio qui contiennent des signaux de protection contre la copie ne peuvent pas etre lus sur cette unit

N'apposez aucune inscription ou étiquette sur la face imprimée ou d'enregistrement.

N'utilissez pas de CD ayant une forme irrégulière, il peut en résultat des mauvais fonctionnements.

Les matériaux pour les disques DVD sont enregistrés dans les formats couleur PAL et NTSC. Sélectionnez de preference des DVD enregistrés au format PAL.

Certaines opérations de lecture des DVD et des CD video peuvent intentionnellement avoir été définies par les fabricants de logiciels. comme cette unité lit des DVD et des CD video selon le contenu du disque défini par le fabricant du logiciel, certaines fonctions de lecture de cette unité peuvent ne pas être disponibles ou d'autres fonctions peuvent être ajoutées. Consultez également le mode d'emploi encourpant les DVD et les CD video. Il est possible que certains DVD destinés à des fins professionnelles ne puissant pas êtrelus par cette unité.

Code régional

Ce lecteur DVD a ete concu et fabrique pour la lecture de DVD codes pour la zone geographique '2'. Le code regional des etiquettes de certains disques DVD indiquent le type de lecteur pouvant reproduce ces disques. Cette unite peut dire quipment des DVD portant l'etiquette "2' ou "ALL". Si vous essayez de dire d'autres disques, le message « region du disque non valable » apparait sur I'ecran du téléviseur. Certains disques DVD peuvent ne pas etre identifiés au moyen d'un code regional meme si leur lecture est interdite par des limites de zone geographique.

Terminologie de certaines fonctions

Titre: C'est la plus longue section audio ou video d'un DVD, il s'agit en l'occurrence d'un film dans le cas des sections video d'un logiciel video ou d'un album pour les sections audio d'un logiciel audio. Un numero de titre permettant la localisation du titre souhaité est attribué à chaque titre.

Chapitre: Il s'agit des sections d'une série audio ou video plus petite qu'un titre. Un titre comprend plusieurs chaprites. Un numéro de chapitre permettant la localisation du chapitre souhaité est attribué à chaque chapitre. Suivant les disques, il se peut qu'aucun chapitre ne soit enregistré

Terminologie de certaines fonctions

Piste: Il s'agit des sections d'une série audio ou video d'un CD video ou d'un CD audio. Un numero de piste permettant la localisation de la piste souhaitée est attribué à chaque piste.

Scène: Les images animées et les images figées sont divisées en sections appelées "scènes". Chaque scène est affichée sur l'écran du menu et est identifiée par un numéro de scène, ce qui vous permet de localiser la scène de votrechioix. Une scène comprend une ou plusieurs pistes.

Droits d'auteur

Il est interdit par la loi de copier, de retransmettre, deprésenter, de diffuser, de reproduce en public ou de proposer à la location sans autorisation des matériaux sans droits d'auteur. Ce produit intègre la fonction de protection contre la copie développée par Macrovision. Des signaux de protection contre la copie sont enregistrés sur certains disques. Si vous enregistrez et reproduisez ensuite les images de ces disques sur un magnétoscope, des interférences apparaitront dans les images. Ce produit intègre une technologie de protection des droits d'auteur protégée par des clauses sur les procédés de certains brevets américain et d'autres droits sur la propriété intellectuelle détenue par Macrovision Corporation ainsi que d'autres détenteurs. L'utilisation de cette technologie de protection des droits d'auteur est soumise à l'autorisation de Macrovision Corporation et est exclusivement destinée à une exploitation à domicile et à un usage limité, sauf autorisation contraire de Macrovision Corporation. L'ingénieirie inverse et le désassemblage sont interdits.

Types de VCD

CD video dotés de la fonction PBC: La fonction PBC (contrôle de lecture) permet une exploitation Interactive de l'unité à l'alde de menus, de fonctions de recherche ou d'autres opérations comparables à celles d'un ordinateur. Vous pouvez en outre reproduire des images fixes avec une plus grande résolution si elles sont comprises dans le disque.

CD video sans fonction PBC: Ces disques s'utilisent de la meme maniere que des CD audio tout en permettant en plus la lecture d'images video ils ne sont cependant pas dotés de la fonction PBC.

Manipulation des disques

Ne touche pas la face de lecture des disques. Saisissez les disques par le bord de manière à éviter toute trace de doigt sur la surface. Ne collez pas de papier ou de bande adhésive sur les disques. Àpres lecture, rangez les disques dans leur boîtier. N'exposez pas les disques aux rayons directs du soleil.

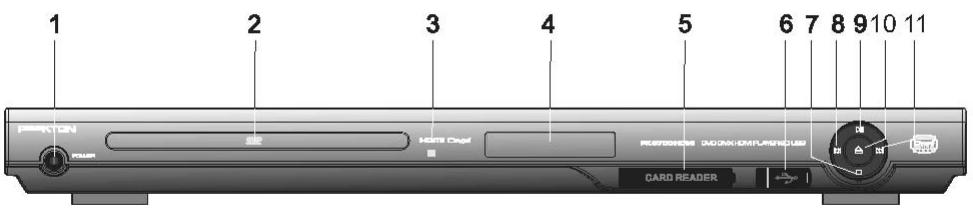

Façade

1. BOUTON MARCHE/ARRET Active/désactive le lecteur.
2. PLATEAU DISQUE Permet d'insérer des disques.
3. RECEPTEUR TELECOMMANDE
   4.AFFICHAGE PANNEAU AVANT Montre les differents indicateurs du statut de lecture
4. PORT CARTE
   Permet d'insérer une carte mémoire. Supporte les cartes SD/MMC/MS.
5. PORT USB Permet de brancher le disque mémoire Flash.
6. Touche STOP Appuyer sur cette touche pour arreter la lecture.
7. Touche PREV Appuyer pour revenir en arriere, peut etre utilise pour revenir sur un titre, chapitre ou piste precedents.
8. Touche PLAY/PAUSE Appuyer pour demarrer la lecture d'un disque ou metre en pause pendant la lecture
9. Touche OPEN/CLOSE Appuyer pour ouvrir ou fermer le plateau de disque.
10. Touche NEXT Appuyer pour avancer, peut etre utilise pour passer au titre, chapitre ou piste suivants.

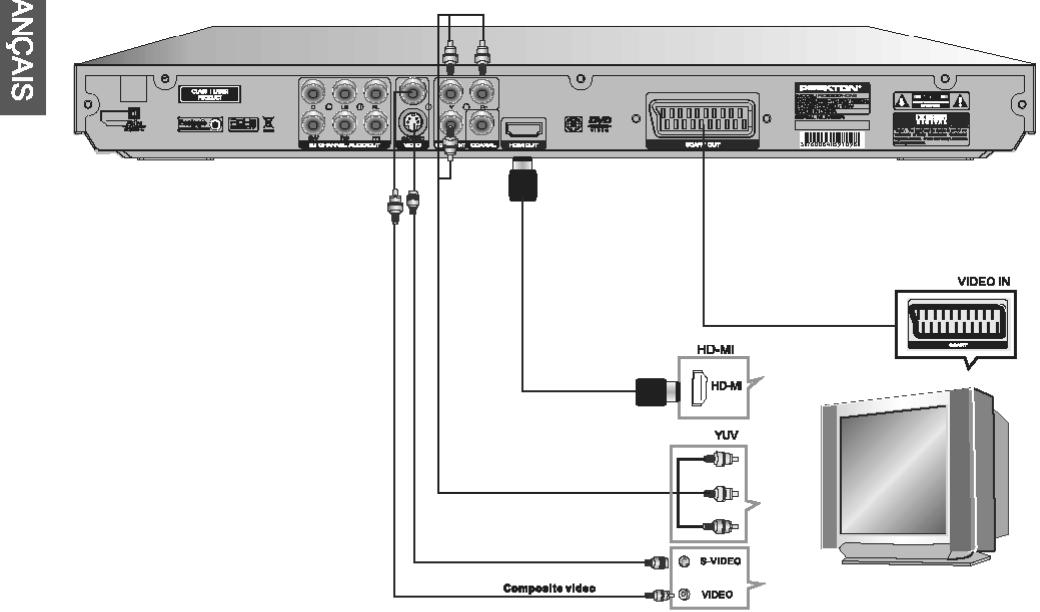

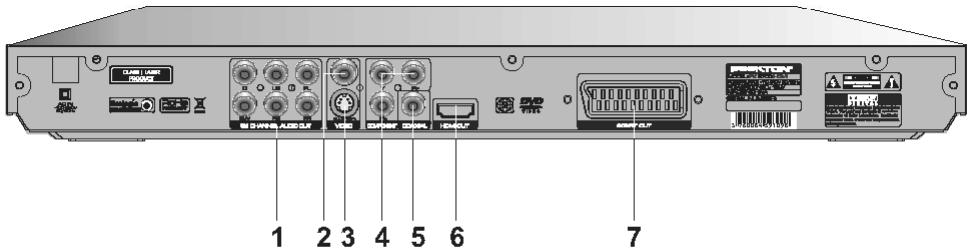

Face arrière

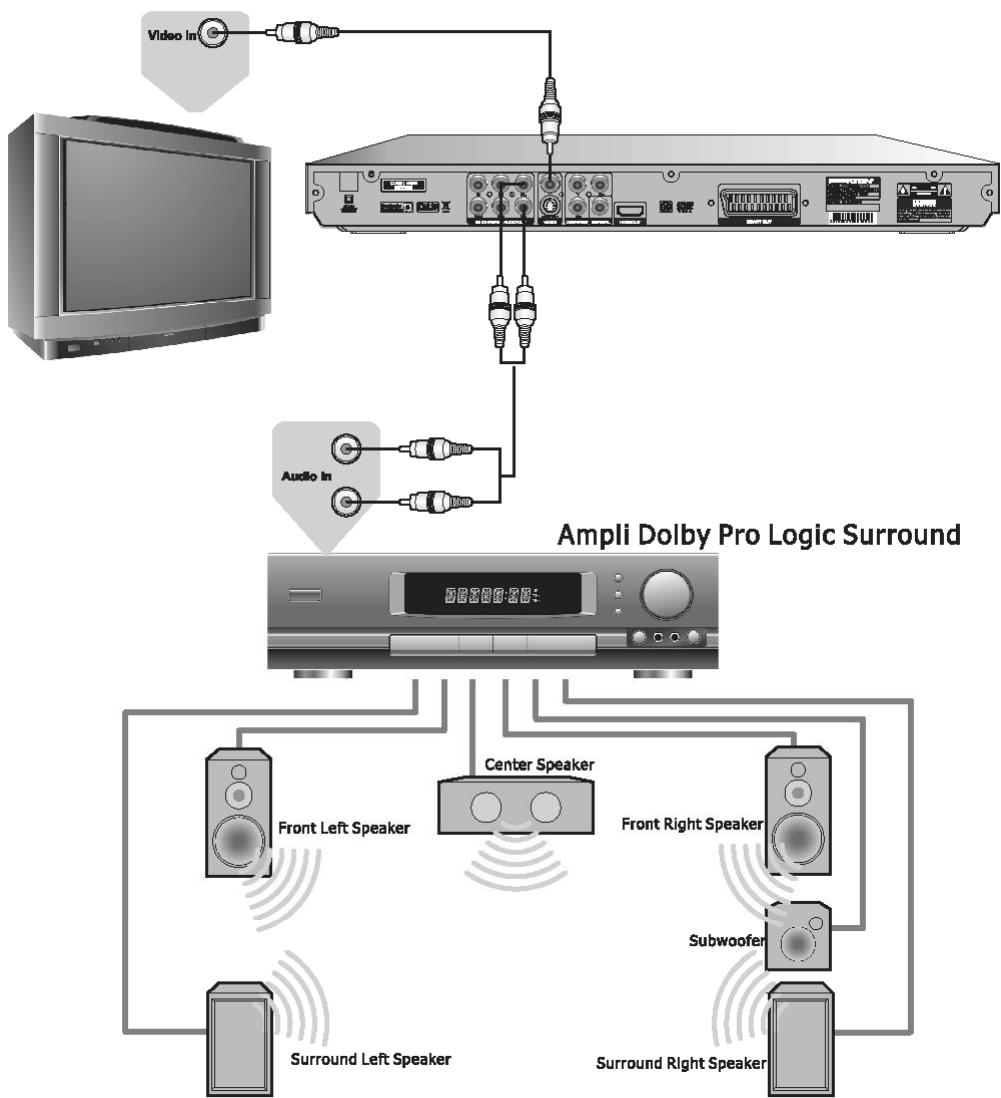

1. SORTIE ANALOGIQUE AUDIO 5.1
   Connexion à un ampli canal 5.1 avec fiches entree coaxiales.
2. SORTIEVIDEO

Connexion à une entrée video TV avec un cable coaxial.
3. SORTIE S-VIDEO

Pour une meilleure qualité d'image, utiliser la cable S-video en le connectant à l'entrée S-video de la TV.

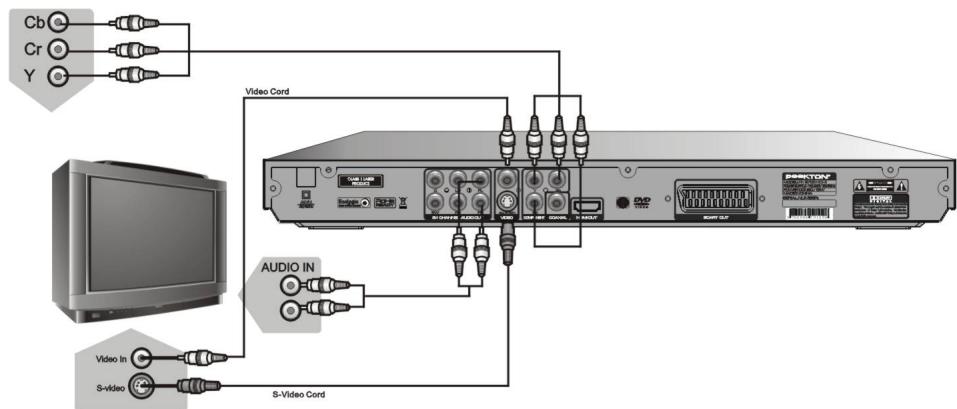

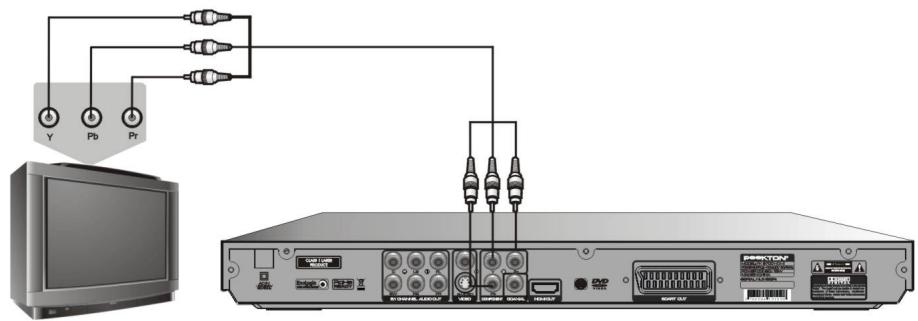

4. SORTIE COMPOSANTVIDEO

Utiliser ces fiches si la TV compte egalement ces fiches. Systeme video Y/Pb/Pr.

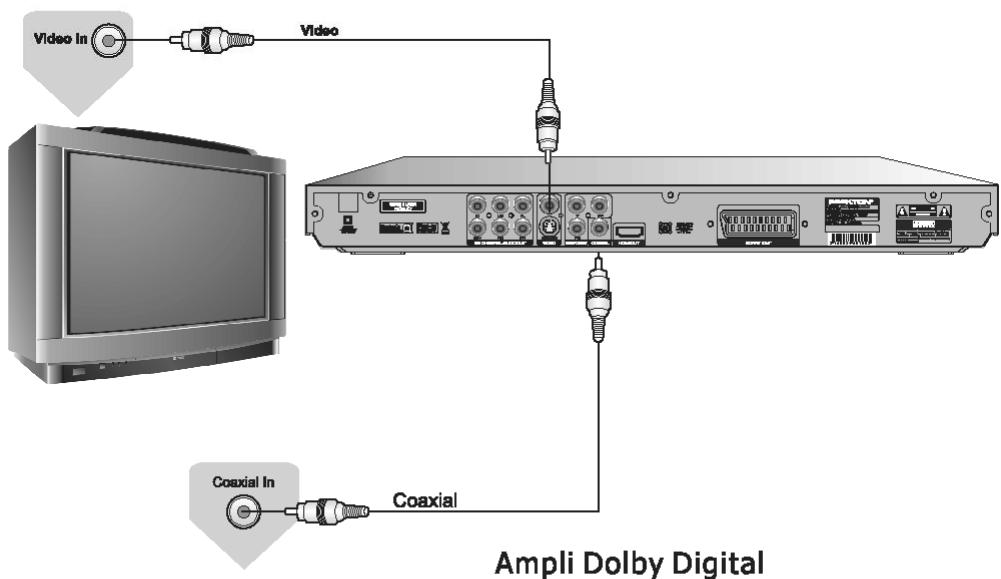

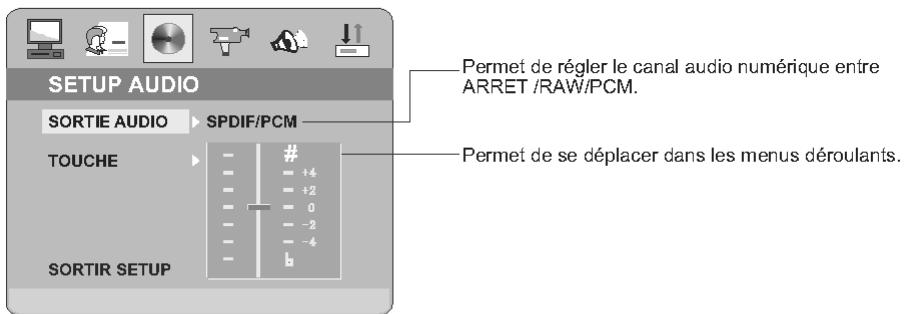

1. SORTIE AUDIO COAXIALE NUMERIQUE

Connexion du lecteur à l'entrée audio numérique d'un ampli avec décembre Dolby Digital et DTS Avec cable coaxial.
6. SORTIE HDMI

Utiliser cette fiche si le lecteur peut etre connecte a une TV avec une fiche HDMI en entree.

1. FICHE SCART

Connexion à une entree AV de la TV s'il celle-ci comprend une fiche SCART.

IMPORTANT:

Consulter le manuel de la TV pour savoir si elle accepte le scan progressif. Si ou qui, suivre les conseils de ce manuel pour configurer le système sur le mode scan pour une meilleure qualité d'image.

Il peut ne pas y avoir de sortie d'image si la sortie est connectée à une TV ou un apparéil non-compatible avec le système ci-dessus.

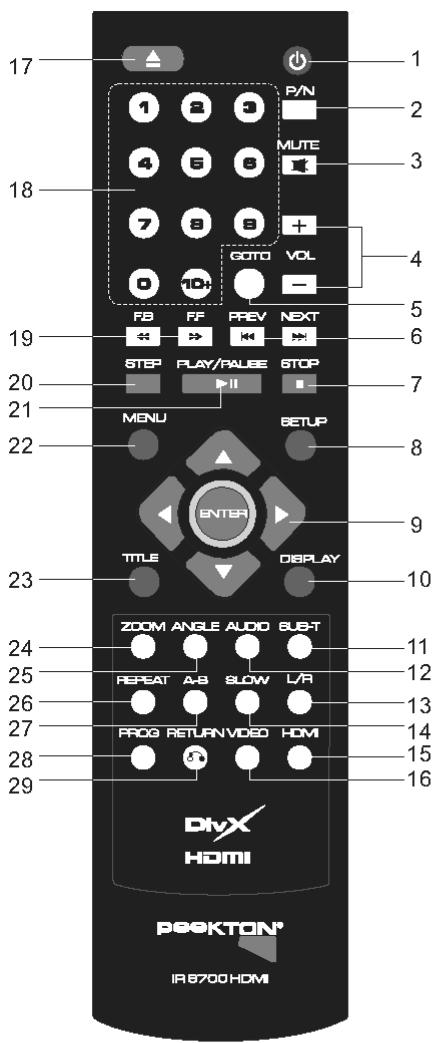

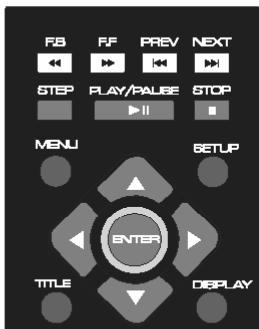

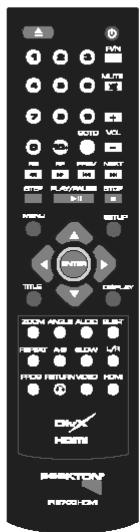

Télécommande

1. STANDBY: Marche/Arret

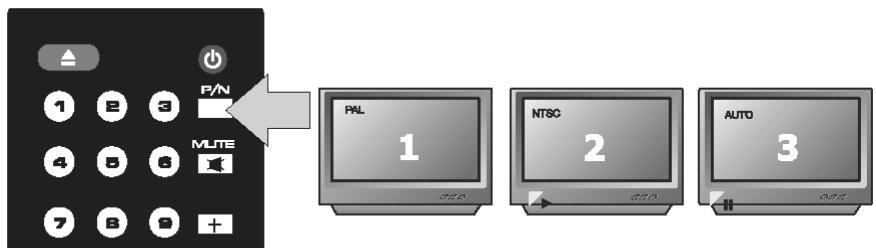

2. PAL/NTSC: Change le lecteur en mode PAL ou NTSC.
3. MUTE: Muet marche/arret
4. VOL + / - : Pour augmenter/décroître le volume.
5. GOTO: Accès direct à un programme.
6. PREV/NEXT: Saute les chapitres ou pistes.
7. STOP

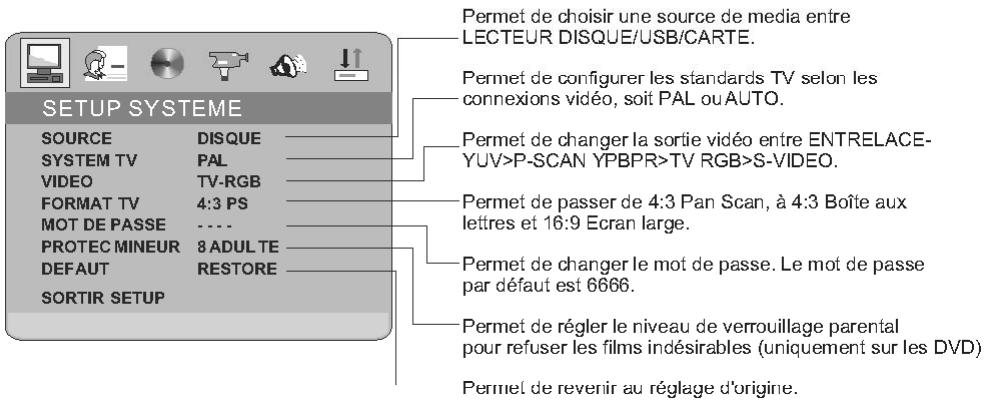

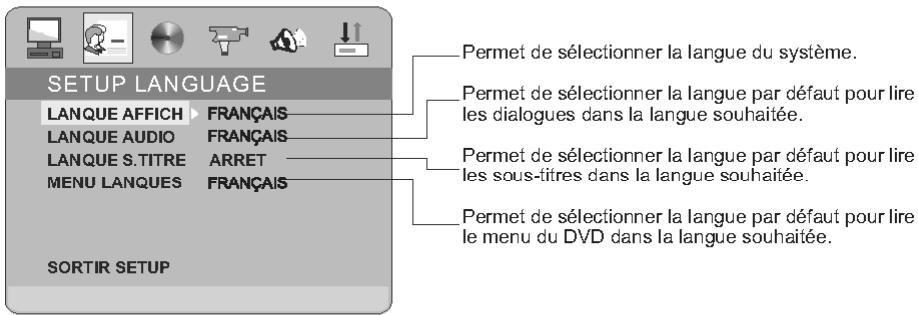

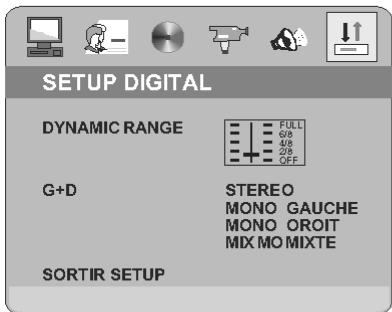

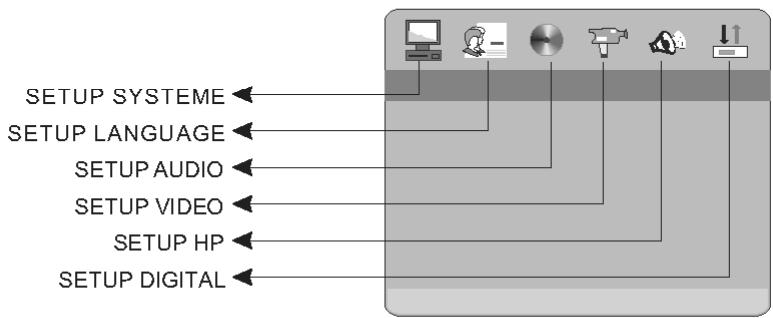

8. SETUP: Accès au le menu de configuration des paramétres du lecteur.
9. Touches UP, DOWN, LEFT&RIGHT.

Bouge le curseur pourCHOISIR une option du menu.

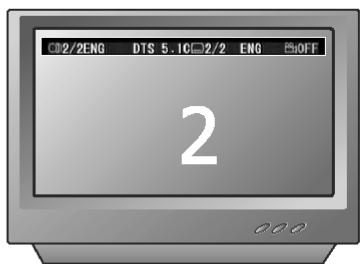

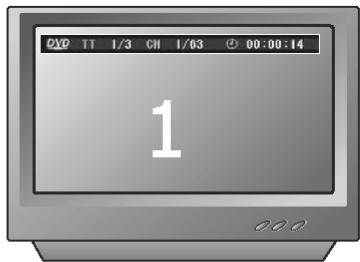

1. DISPLAY: Affiche à l'écran le temps de lecture.
2. SUBTITLE: Choix des différents sous-titres d'un film.
3. AUDIO: Choix des différentes pistes audio d'un film.
4. L/R: Sélectionner les canaux Gauche et Droit d'un son stéreo.
5. SLOW: Lecture ralentie.

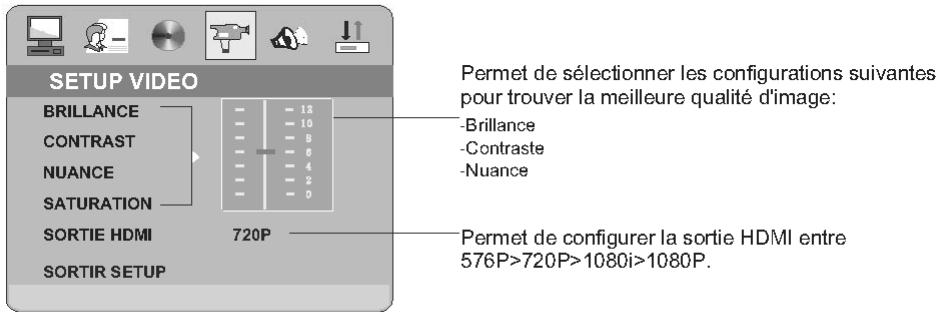

6. HDMI: Change la sortie HDMI entre.

576P/720P/1080i/1080P.

1. VIDEO: Sélectionne la sortie video.
2. OPEN/CLOSE: Pour éjecter ou fermer le plateau de disques.
3. Clavier Numérique.
4. FB/FF: Avance ou retour rapides.
5. STEP: Lecture d'un film scène par-scène.
6. PLAY/PAUSE: Démarre ou met en pause la lecture.
7. MENU: Affiche le menu du DVD.
8. TITLE: Affiche à l'écran le contenu du disque.
9. ZOOM: Pour zoomer l'image en cours de lecture.
10. ANGLE: Choix de différents angles de vue dans un film incluant cette option.
11. REPEAT: Répète les titres, chapitres, pistes ou le disque entier.
12. A-B: Répête un passage sélectionné entre un point A et un point B.
    28.PROG:Cree uniste de lectureprogrammee.
13. RETURN: Retour à la série précédente.

Télécommande

Mise en place des batteries

Ouvre le couverde

Inserez les piles
Respectez la polarité des ples Indiqué à l'Interieur

Fermez le couverde

La portee est de 8 m

L'exposition de la télécommande à la lumière directe du soleil, ou à celle d'un éclairage pouissant, peut entraîner une anomalie de fonctionnement.

N'utilise pas en même temps une pile neue et une pile usagée, go to the ligne, Remplacez les 2 ples en même temps. Si vous envisagez de ne pas vous servir de votre apparellpendant une longue période retirez les ples pour évitter toute corrosion. Lorsque vous disposez de ples usages, veullez vous conformer aux normes en vigueur dans votre pays.

Utilisation de la telecommande

Dirguezvoi telemacmande versle recepteur infrarouge situé sur voire unité en respectant un angle maximal de 30^

Avant de commencer

Les illustrations suivantes montrent les raccordements de base au moyen des cordons audio et video qui vous ont et eefoumls avec l'unité. Pour déterminer les meilleures liasons à réalser compte tenu des apparells audio et video que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque apparell qui doit etre relié.

NOTE

Avant de procéder aux raccordements de cet apparéil, ou à une modification des raccordements, placez-le en voirne en appuyant sur la touche ON/OFF puis débranchez la fiche du cordon d'alimentation.

Insérez complètement les fiches dans les prises. Des connexions lâches peuvent provoquer des renflements sonores ou d'autres Interférences.

Si des interférences apparaissent dans l'image pendant la lecture d'un DVD protégé contre la copie, raccordez directement l'unité au téléviseur. Ne le raccordez pas via un magnétoscope, un téléviseur/magnétoscope ou un selecteur audio/video.

Raccordement à votre téléviseur

Il existe plusieurs moyens pour raccorder les sorties audio/vidéo de cette unité à un téléviseur.

1. En utilisant une prise péritel (non foumie)
2. En utilisant un cable S-VIDEO (non foumi) et les cables audio (rouge/blanc), vérifie que votre TV est commuté sur S-VIDEO.
3. En utilisant le cable Jaune (Vidéo Composite) si votre TV est pourvue d'une entrée pour connecter une console de yeux ou un caméoscope et les câles audio (rouge/blanc)
4. En utilisant un cable YUV (PROGRESSIVE SCAN) si vous TV/MONITEUR est pourvu d'une entree YUV.
5. En utilisant un cable HDMI, si vous TV supporte l'entrée HDMI.

Dans tous les cas, pensez à commuter la source videoutilisée sur votre téléviseur.

ATTENTION: Avant de proceder à ce type de raccordement, vérifie que votre TV ( écran Plasma, LCD,

rétroprojecteur) possède une entrée YUV et est compatible avec la lecture en mode progressive scan.

Si cela est le cas raccordez votre unité comme indiqué ci-dessous puis appuyez sur la touche VIDEO de votre

telecommande pour activer le mode progressive scan.

Raccordement mode Entrelacé-scan

Pour visionner un DVD en mode entrelacé, vérifie que votre TV ( écran Plasma, LCD, rétroprojecteur) possède une entrée YUV et est compatible avec la lecture en mode entrelacé.

Si cela es le cas raccordez votre unité comme indiqued ci-dessous puis modifie les parametres video dans le menu setup de votre unité. La sortie这部电影 en mode Progressive scan ne peut pas ettre utilisée par un tv qui n'est pas en mode entrelacé. Veuiliez configurer le mode audio DOWNMIX sur LR/RT, STEREO, VSURR à la place du mode

5.1ch Si vous écran possède des entrées audio, vous pouvez utiliser la sortie mixée (MIXED AUDIO) de votre unité.

Raccordement à un système audio/vidente simple

※MENU CONFIGURATION: aller à “PAGE CONFIG HAUT-PARLEUR” ajuster “DOWNMIX” sur “STEREO”

Raccordement à un ampli DTS ou Dolby Digital

Sélection du type de standard TV

IMPORTANT: les lecteurs DVD utilisent un signal PAL, NTSC ou Automatique en sortie video. Si vous constatEZ une image en noir et blanc sur votre TV, cela proviert du fait que cette TV est toujours en mode SEcAM (system de diffusion pour la France) alors que le lecteur de DVD envolve un signal PAL.

Il faut donc Impératifement commuter en mode manuel votre TV de SECAM vers PAL

En règie générale toutes les TV commercialisées en France depuis 10 ans sont équispées d'un system PAL/SECAM

1.Appuyez sur la touche P/N de la télécommande pour selectionner le mode PAL (sortie video de votre unité) si vous téléviseur est configuré en mode PAL.

2.Appuyez sur la touche P/N de la télécommande pour selectionner le mode NTSC (sortie video de notre unite) si vous t'éleviseur est configuré en mode NTSC.

3.Appuyez sur la touche P/N e la télécommande pour selectionner le mode AUTO (sorte video de notre unité) si vous t'éleviseur est configuré en mode AUTO.

Lecture d'un DVD

Si n'y a pas de disque dans le lecteur, l'unité affiche " no disc"

OPEN/CLOSE
II PAUSE

RETOUR

SUVANT

RETOUR RAPIDE

AVANCE RAPIDE

STOP/RETURN

Fonction Ralenti (SLOW)

En appuyant sur la touche SLOW vous activez la fonction lecture lente en avant et en arriere. La lecture se raientie de 1 / 2,1 / 3,1 / 4,1 / 5,1 / 6,1 / 7 arrête jusqu'à la lecture normale. Pour revenir en lecture normale appuyez sur PLAY.

Affichage informations sur écran (DISPLAY)

En cours de lecture, appuyer sur DISPLAY pour afficher la position temporelle de la lecture.

Appuyer à nouveau sur DISPLAY pour afficher le menu message Audio et Sous-titre.

Fonction SOUS-TITRES

Appuyez sur cette fonction pour changer les langues des sous-titres
Cette unité gère 32 sous-titres différents
Pour enlever les sous-titres appuyer sur cette fonction jusqu'à ce que vous obtienez l'information "subtype OFF"
Important: pour pouvoir afficher les sous-titres, ces derniers doivent être present sur le DVD que vous lisiez. Pour cela vérifie sur la parchette de notre film la liste des sous-titres disponibles.

Fonction ANGLE

Certain films are tourneys in multi-angles, c'est à dire que vous avez le choix de visionner le film de différents angles de prise de vue. En général il est indiqué sur la pochette du DVD si le film peut être produit sous différents angles. Pour acciver cette fonction appuyez sur ANGLE.

Fonction AUDIO

Appuyez simultanément sur cette fonction pour changer les langues et les modes son.

Cette unité gère 8 langages ou porteuses audio différents.

Important: La liste des modes audio ou langages disponibles sont imprimés sur la pochette de votre film.

Fonction A-B

Cette fonction vous permet de dire en boudle une sequence que vous selectionnez. Appuyez sur cette fonction une fois pour marquer le départ (A) et une autre fois pour marquer l'arrivee (B). La lecture de la sequence s'effectra en boudle jusqu'à que vous appuyez une nouvelle fois pour s'arreter.

Fonction REPETITION (PEPEAT)

En appuyant sur la fonction REPEAT, vous pouvez rejoigner Indéfiniment: un chapitre, un titre ou tous le film.

Appuyez plusieurs fois sur cette touche pour sélectionner le type de répetition que vous souhaïze.

Pour aneter, appuyer une demière fois sur REPEAT.

Selon le type de disque lu les informations suivantes s'affichent:

DVD

SVCD VCD CD AUDIO
Mp3 DIVX WMA

Menu SETUP (paramètres de l'unité)

En appuyant sur la touche SETUP, le menu principal apparait.

Une fois que vous avoue accès au menu SETUP, utilisez les touches flèches pour vous déplacer dans les menus puls valider votre可以选择 en utilisant la touche ENTER.

Vous accedez alors aux sous-menus.

Utilisez les flèches pour sélectionner l'option désirée, puis appuyez sur ENTER pour valider.

Après avoir appuyé sur la touche SETUP vous pouvez seLECTIONner les menus suivants

SETUP SYSTEME

SETUP LANGUAGE

SETUP AUDIO

SETUPVIDEO

SETUP HP

SETUP DIGITAL

Informations sur le format Divx (I)

Le DivX est un format de compression video, c'est-à-dire une organisation et un traitement Spécifiques des données d'image et de son, qui permettent de réduire le poids des fischiers video. Ainsi, un film issu d'un DVD, pesant environ 4,7 Go au départ, peut être comprésé pour tenir sur un seul cd-ROM, soit 650 Mo. Le DivX se comporte face à la video comme le MP3 face à l'audio: c'est un format de compression puissant, concu au départ pour permettre la circulation plus légère et donc plus rapide des données sur Internet puisque la plupart des fischiers video s'échangent sur le Web à travers de logiciel « peer to peer » comme Kaaza, Shareaza ou Emule.

L'histoire commence en 1999 quand Microsoft create son propre codec video, le MPEG-4. Seulement, il est réservé à un unique format de filchier, les ASF. Cette limitation déplait à un Français, un certain Jérôme Rota, connu sous le sumom de Gej. Ce dernier réussi à creer son propre codec DivX 3.11. Il améliorer son codec et parvient à la version 4.0 en 2001, puis à la 5.0 en 2002. Ainsi, si le codec DivX permet quasiment de tout.traiter en video, toute source DV, DVD, MPEG, MPEG2, AVI pour en faire du DivX. Les logiciels qui accomplissent ces tâches s'appuient sur le codec DivX et sont de toutes origines: en effet, le codec DivX a volontaillonément étée laissé par Jérôme Rota en Open Source (on code accessible) à tous qui poulaient l'utiliser ou le modifier. Avant de生存 et de créer vos premiers fischiers DivX, familiarisiez-vous avec cette technologie. Voide les réponses aux questions les plus courramment posées sur les forums.

Les versions du DivX: 3.11, 4 et 5 : A l'origine, le DivX est le résultat d'une copie du codec MPeg4 version 3 de Microsoft. Jérôme Rota, a eu l'idée de modifier le codec de Microsoft pour pouvoir encoder ses vidEOS. Il a appelé DivX 3.11. Partl aux États-Unis pour fonder sa société, DivX Networks, Il a ensuite réécrit entièrement le codec MPeg4, en le rebaptisant DivX4, Puis l'a amélioré, ce qui a donné le DivX5. Cette première version peut décoder les vidEOS compressées avec les précédentes.

Le DivX est un procédé de compression de video numérique. A l'instar du Mpeg2, il comprime les données en éliminant les redondances et les informations peu perceptibles pour l'oeil humain. La compression d'une video en DivX nécessite un encodage et un décodage. C'est la raison pour laquelle on parle de codec (codeur/décoder) Le DivX est un codecVIDEO. Il laisse en fait le traitement de l'audio à d'autres codesc spécialisés. Il ne faut pas oublier en fait que le DivX reste un ficlier de type AVI, donc Video Audio Interleave. Les données videoe et audio sont stockées en blocs indépendants. Le traitement des données audio est donc distinct. Que vous souhaïez simplement dire des DivX ou en creer vous même, vous devez donc Installer sur toute ordinateur tous les codescs audio qu peuvent être utilisés: le MP3 bien surn, mais aussi le codec AC3 (pour restituer le Dolby), les filtres OGG Vorbis (Winamp) et, le codec WMA de Microsoft.

Le XviD est un codec au même titre que le DivX. Le XviD a été développé par une communauté d'amateurs bénévoles qui ont mis leurs sources afin de limiter les coûts de droits d'utilisation.

Le Divx Pro : Depuis la version 5 est apparu le Divx Pro, qui integre des fonctions d'encodage supplémentaires qui optimisent le rendu de certaines scénes, par exemple lorsque les mouvements deamera sont très rapides. Dans la pratique, il s'agit des Divx compressés avec les options Global Motion Compensation (GMC) et Quarter Pixel (Qpel), c'est-à-dire correspondant au profil d'encodage Mpeg4 Advanced Simple Profile (ASP).

Les sous-litres d'un DVD peuvent être extraits, mais ils ne sont pas sauvégardés avec la vente et l'audio, dans le fjichier Avi. Ils sont enregistrés dans un fjichier à part utilisant l'extension *.srt qui est la plus repandue.

Le Bivx = Divx multilingues : Les DVD comportent en générale plusieurs pistes audio, vous avez donc le besoin d'intégrer plusieurs bandes son lorsque vous ripez un DVD au format Divx.

Pour information, cette unité est compatible Bivx, Xvd, Divx Pro, GMC/Qpel et peut dire les sous-titres au format *.srt avec ou sans tag.

Informations sur le format Divx (II)

Problèmes et solutions

Divx 3.11: Si vous avez des problèmes de lecture du forma 3.11, le moyen le plus simple est de les transcoder au format Divx 5.xx. Commencez par installer « GSPOT», allez dans la section VIDEO et notez la valeur indiquée du bitrate pour conserver le même début video lors du transcodage. Lancer ensuite « VirtualDub», ouvrez le fichler «.avl à transcoder. Dans le menu Audio, choissez l'option son venant de l'AVI et copie de flux directe. Dans le menu Video optez pour l'option « traitement complet, puls compression. Une fenêtre apparait, sélectionnze, dans le menu dérounant, la version du codec DivX 5 installée sur votre PC, puis cliquez sur le bouton configurer. Les paramétres du codec DivX s'affichent dans le menu dérounant « « Variable bitrate mode », optez pour Multipass, 1st pass.

Dans le champ « Encoding bitrate », indiqué le début video de Gspot. Cochez la case « Write my file » afin d'optimiser l'encodage du filchir final. Cliqueur sur OK dans la fenêtre du codec DivX, puis dans celle de la configuration de compression de « VirtualDub». Appuyez sur F7 et donne un nom à votre filchier, puis validez. Le logiciel encode une première fois le film, et creé sur toute disque dur un (petit) filchier Avi non lisible. Ensuits, ouvrez à nouveau votre filchier original en DivX 3.11 dans « VirtuaDub», Répétez les mêmes opérations que précédemment mais, après avoirclinué sur le bouton Configurer (menu Video, Compression), sélectionnez Multipass, Ist Pass. Conservez les autres réglages, validez deux fois, puis appuyez sur F7. Donnez à votre filchier le même nom que lors du premier enregistrement, puis validez 2 fois.

Décalages du son et de l'image: Deux cas de figure peuvent seprésenter. Soit le décalage entre l'image et le son est constant durant tout film, soit il augmente progressivement: au début du film, le son est en phase avec l'image; à la fin, il est désynchronisé de plusieurs secondes. Pour corriger un décalage constant lancez « VirtualDub ». Ouvrez votre filchier video dans le menu Fichier puis cliquez sur « ouvrir filchier Video ». Déplacez le curseur de la barre de lecture pour sélectionner une scene où il sera facile de recaler l'image et le son. Dans le menu audio, chosesse « Espacement ». Dans le champ correction du décalage audio, entrez une valeur en millisecond, par exemple 10.

Cette valeur devra être positive si le son est en avance sur l'image, et négative si le son est en retard. Puis validez. Testez le résultat. Si le son est toujours décalé, il faut recommencer l'opération en tatonnant jusqu'à ce que la synchronisation soit parfaite. Ouvrez alors le menu video et sélectionnez « Copie de flux directe ». Sélectionnez le même critère dans le menu audio. Puis appuyez sur la touche F7 pour enregistrer la video modifiée. Donnez-lui un nouveau nom et cliquez sur Enregistrer. Pour corriger un décalage progressif décompactez le filcher Zip contenant AVI Info et double-cliquez sur setup.exe Installéz AVI Info dans un dossier situé à la racine de votre disque dur. Copiez dans ce dossier le filcher Launcher.exe contenu dans le filcher Zip. Lancez « Launcher » et recherchez la video défectueuse.

La fenêtre principale d'AVI Info apparait, elle donne des Informations sur les flux audio et video qui compose le Divx. Sélectionnez l'onglet « Synchronize Audio», le film apparait dans un lecteur multimédia. Positionnez-vous vers la fin du film, où le décalage est le plus prononce, et Sélectionnez une scene qui se préte à la synchronisation des images et du son. Cliquez sur Pause et notesz le nombre de la première image (il est indiqué dans la partie inférieure droite du lecteur video), Reportez ce nombre dans le champ « From » d'AVI info. Poursuivez la lecture jusqu'à la fin de la scene, cliquez sur Pause et relevez le nombre de la dernière image de la scene. Reportez-le dans le champ « To ». Cliquez sur le bouton « Apply » et bougez ensuite légarement les curseurs FPS (images par seconde) de la section Stretch Audio en tatonnant. Lorsqu'un son est entendu avant l'image qui lui correspond, il faut augmenter le nombre de FPS; lorsqu'il est entendu après, il faut le diminuier. Lorsque vous obtenez un résultat satisfaisant, cliquez sur le bouton « Apply » de la section Stretch Audio.

Fermez ensuite AVI Info et validez pour enregistrer les changements. Attention, les effets de cette manipulation sont perceptibles sur PC mais sur une platine DivX, le son reste de temps en temps jusqu'elles décalé.

Informations sur le format Divx (III)

Sous titres : Vous pouvez ajouter des sous-titres à vos films, par exemple si vous avez une version en VO et que vous souhaitez comprendre les dialogues. Pour cela il suffit de télécharger les sous-titres correspondant à votre Divx et de copier ce filchier (en règle générale au format .srt ou .sub) avec le filchier AVI. Rendez vous sur le site www.subtities.cz (il en existe d'autres), créé apouravant une adresse email temporaire chez Yahoo par exemple afin d'éviter de communiquer votre adresse réelle et de vous retrouver inodé de spars. Téléchargez le filchier zip qui vous convient,dezipsez le et copiez le avec le filchier *.avi de votre Divx. Attention, pour fonctionner correctement, le nom du filchier sous-titre doit être le même que celui de l'avl.

Couper des fischiers Divx : Si vous avez un fisier DivX trop gros pour le graver sur un CD, sa taillie, il existe une solution en coupant le fisier avec « Nandub ». Pour cela, ouvre le menu « File » et choisissez « Open video file » puis selectionnez « Direct stream copy » Procedez de même dans le menu Audio. Dans le menu « Edit » cliquez sur « Set selection start » puis sur « Go to last keyframe ». Dans la fenêtre qui apparait, saisissez la capacité de votre CDROM à laquelle vous aurez sousraït 15 Mo puis validez par OK. L'endetroit où sera effectué la coupure apparait. Vous pouvez le modifier légèrement, pour éviter une coupe au milieu d'une scène, en utilisant le bouton représentant une clé et une flèche de retour vers l'arrête. Sauvegardez la première partie en cliquant sur le menu file puis sur Save as AVI. Pour passer au segment suivant, ouvre le menu Edit et choisissez « Move to selection end » puis « Set selection start, Move to end » et « Set selection end ». Ouvrez à nouveau le menu File et choisissez Save as AVI.

Les logiciels et les liens utiles :

Auto Gordian Knot: www.autogk.net, permet de creer des Divx à partir de DVD transférés sur le disque dur de votre ordinateur.

Dr Divx: www.divx.com, c'est le logiciel officiel de Divx Networks pour ripper vos DVD.

Codec Divx 5.1.1: www.divx.com, pour télécharger le codec officiel de Divx Networks

Virtual Dub et Nandub: www.virtualhub.org, et www.cdub.soundforge.net permet d'encoder et de retoucher ou couper les séquences d'un Divx.

Gspot ou Avl Info: www.headbands.com/gspo et www.divxdigest.com, permet d'identifier le format du Divx et les codecs utilisés.

Divx Video Duplicator2: Un logicielpayant, une reférence dans son domaine, www.absoft.com
www.subtitles.cz: Pour télécharger des sous-titres à Intégrer à vos Divx
http://nimo.titanesk.com:/ un pack regroupant de nombreux codecs
http://www.cestfacle.org/telechangements.htm: nombreux utilisateurs DivX

Chaque configuration PC, chaque assemblage de logiciels peut générer ses propres erreurs que personne d'autre ne rencontres. Il est de plus très important de connaître l'origine de la compression du fischié que vous souhaitez visionner sur toute lecteur Peekton afin d'en déterminer l'origine et ainsi pouvoir évientuellément encoder à nouveau votre fischié. Par experience nous avons constaté que de nombreux fichiers souffrent de ce défaut Pour la plupart des cas, Il s'aglt d'une désynchronisation avec un simple décalage dans le temps, le son arrivant une demi seconde avant ou après que le personnage rouge les levres. Ce phénomène trouve sa source dans le décalage générale sur le DVD lui-même. La norme DVD permet en effet de falre demarrer la bande son après la video. Ce paramètre étant identifié par le lecteur de DVD, le son est normalement résynchronisé lorsqu'on vissonne le DVD. Ce n'est hélas pas nécessrement le cas lorsque le DVD est rippe, puls encodé. La désynthesiption, n'était pas identifiée, persisté. Lorsque le décalage reste constant tout au long du film, Il est simple de résoudre ce problème en utilisant les logiciels VIRTUALDUB ou NANDUB. Ils nécessitant simplement une série d'essais afin de le recaler correctement. Lors du rip, SMARTTRIPPER (http://perso.wanadoo.fr/horizonpc/) vous permit d'extraire la bande-son et d'identifier le décalage en question. Il est intégré dans le nom du fischié AC3 et se présente sous la forme suivante: vts_01([0x80]audio_English_AC3(6Ch)48kHz) delay_116ms.ac3. Le paramètre DELAY indicate un décalage de 116 ms par rapport à l'image. Il suffira de le restituer lors de l'opération de correction.

Informations sur le format Divx (IV)

Si la bande son se decale de plus en plus au fur et a mesure, la raison de ce decalage peut ete lee a deux facteurs :

-Le premier dépend des cartes d'acquisition video qui lorsqu'elles captrent une video font l'impassée sur les trames, il y a donc moins de trames dans le film que sur la bande son et le décalage s'installe progressivement.
-La deuxieme raison est liée à l'échantillonnage et à la compression audio. Lorsque l'opération est effectue séparément le problème se presenta rarement. Par contre, lorsqu'un logiciel tout-en-un comme NEODIVX, DIVXMACHINE ou FLASKMPEG opère la transformation en une seule passée, des problèmes peuvent survenir si le processeur de votre PC n'est pas suffisamment puissant.

Vous pouvez a ce sujet consulter les pages d'informations à l'adresse suivante : www.divx-digest.com/articles/m2a-mpeg4_fr.html

Pour recaler le son vous pouze donc utiliser le logiciel SMARTRIPPER si vous connaissez le « DELAY » afin de restituer lors de l'opération de correction. Si vous ne connaissiez pas l'ampleur du décalage, vous pouze utiliser VIRTUALDUB et identifier la série exacte à partir de laquelle le premier acteur du film parle, il faudra ensuite faire de même avec la piste audio. Il vous reste à calculer l'ampleur du décalage. Cette méthode n'est pas des plus précises, mais à le mérite d'atténuer le décalage. Lorsqu'il est de quelques millisecond, il devient imperceptible. Une autre méthode consiste à estimer le décalage, elle fonctionne mais nécessite plusieurs encodages avant d'obtenir un bon résultat.Si SMARTRIPPER a créé un filcher AC3 avec un nom de filcher de ce type : vts_01([0x80)audio_English_AC3(6Ch)_48kHz)_delay_116ms.ac3, il vous suffit de noter la valeur en question qu'il faudra ensuite fournir à VIRTUALDUB ou NANDUB au moment opportun.

Lancaz VIRTUALDUB, ouvrez votre film avec la commande « file open video file», dénichez votre filchier au format *.AVI. Utilisez la commande « audio Interleaving » pour recaler la piste vers l'arrière ou l'avant. Modifiez la valeur « Delay audio track by » Dans le menu Audio, choisissez la commande « Direct stream copy » pour évier qu'il y ait un traitement du son autre que le décalage. Dans le menu Video, choisissez la commande « Direct stream copy » pour que VIRTUALDUB ne recompressse pas la video. Dans le menu File, choisissez la commande « Save as Avi » pour sauvegarder votre filchier sous un autre nom, le ré encodage commence. Il arrive que le filchier audio MP3 soit plus court ou plus long que l'original en AC3, il faut alors étirer ou compresser la video.

Lancez VIRTUALDUB

Ouvrez votre film avec la commande « file open video file »

Dénichez votre fichier au format *.AVI

Accedez au menu Video etCHOIssez la commande « Frame Rate »

Choisir l'option « Change so video and audio duration match » ou modifier manuellement el Frame Rate dans « Change to xxxx Frame per second »

Si le Frame Rate est de 25000 par seconde, ne dépassez par 25004 pour raccourcir un film d'1h40 d'une seconde. Un décalage de 30 Frames par

seconde aboutit à un raccourcissement de 8 secondes pour 100 minutes de film.

Pour télécharger les logiciels que nous citons, vous pouvez consulter les sites suivants :

www.dlvx.com

www.xvid.com

Mise à jour du FIRMWARE

Nos mettons reguillément des mises à jour du firmware sur notre site Internet: www.pekton.com, merci de respecter la procEDURE de mise à jour car si vous upgradez mal votre apparéil vous risquez de l'endommager et de perdre sa garantie.

Les mises à jour proposées concernant principalement la correction de bugs de fonctionnement de l'unité ainsi que des upgrades de codescs il ces derniers apportent réellement une amélioration technique ou si une demande importante est constatée via notre Hot line.

Il n'est pas toujours possible d'incluter de nouveaux types de codecs qui demandant une place importante en stockage sur la RAM et la FLASH de votre unité et par conséquent ne pourrait pas techniquement être prêts.

Il est important de tener compte du fait que certaines mises à jour peuvent rendre la lecture d'anciens formats instable.

Lisez attentivement la procEDURE d'upgrade jointe au firmware afin d'éviter d'endommager votre lecteur.

Informations sur le MP3

L'unité peut dire des fichiers MP3 audio enregistrés sur des disques CD-ROM, CD-R ou CD-RW.

Avant de proceder à la lecture d'un disque MP3, veuillez prendre connaissance des remarques suivantes :

Un fichler MP3 archive des données audio comprimes.

Une piste MP3 doit être enregistrée sur un disque au format compatible ISO 9660, notes cependant que l'unité peut ne pas reproductive les pistes dans l'ordre de leur enregistrement.

Le nombre maximum autorisé de pistes et/ou d'albums sur un disque est de 250.

Si un disque contient des pistes audio et des pistes MP3, l'unité ne peut pas le dire.

Quant aux disques multiecessions, l'unité peut dire un maximum de 20 cessions.

L'unité peut dire uniquement des pistes MP3 converties avec une fréquence d'échantillonnage de 44,1 kHz et un débit binaire fixe de 128 kbps.

Il est possible que l'unité ne ilse pas les pistes MP3 enregistrées avec une fonction d'ecriture par paquets. L'unité peut uniquement dire des pistes MP3 portant I'extension de fichier".mp3".

Le démarriage de la lecture de pistes MP3 peut nécessiter 30 secondes ou plus en fonction du nombre de pistes enregistrées et de la complexité de l'arborescence.

Si vous lsez une pliste autre que MP3 portant l'extension de fichler ".mp3", le lecteur saute automatiquement à la piste valide suivante.

Le nom d'un album ou d'une pliste peut composer jusqu'à 11 caractères.

Il est possible que les caractères autres que des lettres (A^n à Z^n ), les chiffres (0^n à 9^n ) et les traits de soulgnement (n^n) ne pulsent pas été affichés ou ne seront pas affichés correctement.

Selon le matériel d'enregistrement ou le disque CD-R/RW lui-même, un album ou une piste errone(e) ne pouvant être lu(e) sur l'unité peut apparfaître sur l'écran du téléviseur.

Creation de fichiers MP3

Lors de la conversion de données audio en MP3 creez des fichlers MP3 ayant une fréquence d'échantillonnage de 44,1 kHz et un débit binaire fixe de 128 kb/s.
Lors de la création de disques MP3 ne gravez pas plus de 250 pistes sur un disque.

Pour lire les pistes selon l'ordre d'enregistrement utilisez un logiciel capable d'enregistre des pistes MP3 (fichiers) en ordre numérique et alphabetique. Pour des informations détaillées sur l'utilisation du logiciel, reportez-vous au mode d'emploi fourni avec le logiciel de gravage.

Insérez un nombre à deux ou trois chiffres au début de chaque nom d'album ou de piste pour que les albums et les pistes soient lus dans l'ordre.

Ce lecteur peut decoder et dire les fichiers au formats suvants:
Mp3 : Fichiers audio compressés au format Mp3
JPEG: Fichiers photo au format jpg
Kodak: Fichiers photo formats par les laboratoires KODAK TM

Affichage des informations

Affichage des photos

La lecture des CD de photos est identique à celle d'un Mp3, vous disposer en plus d'un pré-affichage de l'image sur le côté droit du lecteur de photos.

Vousspoz faié defilr les photos en appuyant sur les touches avance ou retour de voite telecommande. Si you apuyer sur la touche STOP de voite telecommande pendant la lecture, you accede a une presentation sous forme de vignettes (12 photos par planche)

Vou pouve faire pivoter image ou inverser une image en utilisant les flèches situées sur toute télécommande.

Les transitions entre les images au cours d'un diaporama peuvent être changées en appuyant sur "PROGRAMME" sur la télécommande.

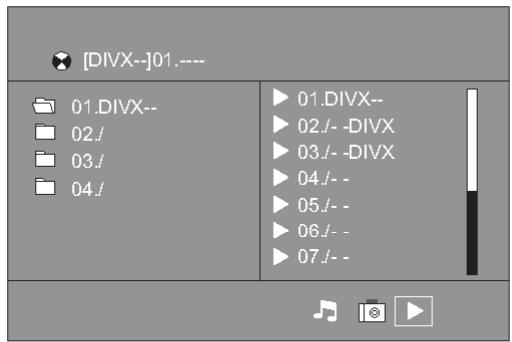

Affichage pendant le lancement d'un Divx

A Lorsque vous désirez dire un filchier au format *.avi (Dvix, Xvid, Dvix Pro, Bivx etc...) L'écran suivant apparait et identifie la liste des filchiers sur votre CDROM.

B Une fois que vous avez selectionné le fjichier que vous désirez dire, l'écrant suivant va s'afficher pendant 15 secondes le temps de charger le film dans votre lecteur. Veuillez patienter avant le début du film.

Interface USB et LECTEUR CARTE

Cet apparéil est doté d'un jack USB et d'un lecteur de carte 3 en 1 sur le panneau avant, supportant USB les clés USB et compatible avec les cartes mémoire SD/MMC/MS. Lorsqu'il n'y a pas de disque dans le lecteur, il est possible d'insérer une clé USB ou les cartes mémoire mentionnées ci-dessus pour dire des fichiers Mp3 ou JPEG. Toutes les fonctions sont les mêmes que pour un disque.

FUNCTION CODAGE MP3 (DISQUE MEMOIRE CD->USB)

Au cours de la lecture d'un CD, il est possible coder les fichiers d'un CD en format MP3 et de les enregistrer sur une clé USB.

1. La clé USB peut demander un formatage préalable.
2. Charger un CD et connecter la clé USB au port USB.
3. Lire la piste de CD à encoder, appuyer sur "USB-T" sur la télécommande pour démarrer la fonction ENCODER.

Un message s'affiche sur l'écran. Le fichier est converti en fichier MP3 pour être stocké sur la mémoire.

1. La fonction d'encodage continue pendant la lecture du CD jusqu'à ce que vous appuyiez sur ARRET ou le bouton d'éjection du CD.

Lors de l'utilisation de la fonction lecture USB et Carte, attention à insérer dans le bon sens la clé et la carte mémoire, sinon elles pourraient être endommagées.

Code	Language Name
6565	Afar
6566	Alkhazizian
6570	Afrikaans
6577	Amberdic
6582	Arabic
6583	Assamese
6588	Aymara
6590	Azorbaijani
6665	Bashkir
6669	Byelorussian
6671	Bulgarian
6672	Bihuri
6678	Bengulti,Bangla
6679	Tibetan
6682	Breton
6765	Catalan
6779	Corsican
6783	Czech
6789	Welah
6865	Danish
6869	German
6890	Bhutani
6976	Greek
6978	English
6979	Esperanto
6983	Spanish
6984	Estonian
6985	Basque
7065	Persian
7073	Finnish
7074	Fiji
7079	Faroeac
7082	French
7089	Frisian
7165	Irish
7168	Scottish
7176	Galician
7178	Guarani
7185	Gujarati
7265	Hausa
7273	Hindi
7282	Croatian

Code	Language Name
7285	Hungarian
7289	Armenian
7365	Interlingua
7378	Indonesian
7383	Icelandic
7384	Italian
7387	Hobewy
7465	Japanese
7473	Yiddish
7487	Javancse
7565	Georgian
7575	Kazakh
7576	Greenlandic
7577	Cambodian
7578	Kennada
7579	Korean
7583	Kaahmiri
7585	Kurdish
7589	Kirghiz
7665	Latin
7678	Lingala
7679	Loathim
7684	Lithuanian
7686	Latvian, Lettich
7771	Malagasy
7773	Maori
7775	Macedonian
7776	Malaysalam
7778	Mongolian
7779	Moldavian
7782	Marathi
7783	Malay
7784	Maltese
7789	Burmese
7865	Nauru
7869	Nepali
7876	Dutch
7879	Norwegian
7982	Oriya
8065	Panjabi
8076	Polish
8083	Pashto, Pushto

Code	Language Name
8084	Portuguese
8185	Quechua
8277	Rheeto-Romance
8279	Romanian
8285	Russian
8365	Sanskrit
8368	Sindhi
8372	Serbo-Croatian
8373	Singhalate
8375	Slovak
8376	Slovenian
8377	Samoan
8378	Shona
8379	Somali
8381	Albanian
8382	Serbian
8385	Sundanese
8386	Swedish
8387	Swahili
8465	Tamil
8469	Telugu
8471	Tajik
8472	Thai
8473	Tigritya
8475	Turkmen
8476	Thagalog
8479	Tonga
8482	Turkish
8484	Tatar
8487	Twi
8575	Ukrainian
8582	Urdu
8590	Uzbek
8673	Vietnamese
8679	Volapuk
8779	Wolof
8872	Xhosa
8979	Yoruba
9072	Chinese
9085	Zulu

Problèmes et solutions

Problèmes	Solutions
La télécommande ne fonctionne pas	- Vérifiez les piles de la télécommande. Changez-les au besoin.- Utilisez la télécommande à une distance inférieure à 8 m - Retirez les piles et maintenez une ou plusieurs touches pendant quelques minutes pour réinitialiser le processeur de la télécommande. Remettez les piles et essayer de nouveau.
L'unité ne se met pas en route	- Le cordon d'allimentation est il branché au secteur? - Vérifiez que vous n'avez pas activé le commutateur d'alimentation sur OFF.
La lecture du disque ne se fait pas.	- Vérifiez l'installation du disque: étiquette sur le dessus - Le disque est-il compatible avec les formats du lecteur? - Essayez d'autres disques du même type - Le disque est-il sale ou rayé?
Aucun son en mode 5.1	- Le son 5.1 ne s'entend que dans les conditions suivantes a) Le lecteur DVD doit être correctement raccordé à un système amplifié home chéma.B) Le disque lu doit avoir une bande son 5.1 - Vérifiez que le disque porte les mentions DTS ou Dolby - Vérifiez que la sortie audio correspondante est bien activée dans le menu AUDIO.
L'icône "INVALID KEY" s'affiche sur l'écran.	- Cette icône s'affiche lorsque que vous souhaitez activer certaines fonctions qui ne sont pas compatibles avec le format du disque que vous lisze.
Le menu Disque ne s'affiche pas	- Vérifiez si le disque possède un menu?
Le format d'écran ne peut être modifié	- Le format d'affichage est fixé en fonction de son enregistrement sur le DVD.
Aucun son	- Vérifiez si la selection Sortie Numérique est correctement activée dans le menu AUDIO.

Usage et entretien des CD (DVD)

Lors du retrait du disque de son coffret, appuyer sur l'axe en prnant le disque avec attention par les bords. Essuyer attentivement la surface enregistrree d'un disque souilé avec des traces de doigs ou de la poussiere à l'aide d'un chiffon doux. comme contralrement aux disques conventionnels, les disques compacts n ont pas de rayues qui rettenent de la poussiere ou des débris microscopiques, il suffit de les nettoyer à l'aide d'un chiffon doux pour enlever la plupart des particules. Passer le chiffon en partant du centre directement vers l'extérieur. La qualite de la reproduction ne sera pas modifiee meme sll y a de dettes particules de poussiere ou de legres taches. Pour nettoyer le disque, ne jamais utilisez delsants chimiques tels que des sprays pour disques, des sprays anti-statiques, de la benzine ou du diluant. Ces produits chimiques peuvent endomager la surface du disque irreparablement. Apre S ecoute, ranger le disque dans son coffret. Un disque raye peut falre sauter le disposifit de lecture laser (pickup). Ne pas exposer le disque pour longtemps dans un endroit en plein soleil, trop humide ou a des temperatures trop eleves. Les disques se voient a cause d'une exposition prolongee a des temperatures trop eleves. Ne pas coller de papier ni ecire avec un stylo a bille sur Ietiquette ou sur la surface du disque.

Alimentation electrique: AC 100-240 volts, 50/60Hz
Consommation: 15W
Standard video: NTSC/PAL/AUTO
Poids: 2Kg

COMPATIBILITE disques :
MPEG4, DVD, DVD+/-R/RW, VCD, JPEG, CD-DA, CD-R, CD-RW, USB 1.1

Sortie video
Sortie video: 1.0V (p-p)/75Ω, sync, polarité négative, jack 1 pointe RCA
Connecteur sortie S-video (connecteur sortie signal Y, C sépare):
Sortie Y: 1.0V (p-p)/75Ω, sync, polarité négative
Sortie C: 0.286V(p-p)/75Ω

Sortie Audio
Sortie canal 5.1: jack 6 pointes RCA
Sortie coaxiale: 0.5V(p - p) / 75 , jack 1 pointe RCA

Fréquence de réponse : 20Hz à 20kHz Ratio son/bruit : >90dB Distorsion harmonique totale : <0.0025%

Par la presente, ESM déclare que le modele PK6700 HDMI est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiee par la directive 93/68.

Tout changement ou toute modification non expresses autorise par une partie responsable pour cette unite annule les droits de l'utilisateur a utiliser cet apparell.

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double-DD sont des marques commerciales de Dolby Laboratories. Travaux confidentiels inédits 01992-1997 Dolby Laboratories. tous droits réservés.

Les specifications sont sujettes à modifications sans préavis.

Traitement des appellée electriques et Electroniques en fin de vie (applicable dans les pays de l'union europeenne et aux autres pays européens disposant de systèmes de collecte effective).

Ce symbole, appose sur le produit ou sur son embaille, indique que ce produit ne doit pas etraire avec les deschets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurrant que ce produit est bien mis au rebus de manière appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipality, leur déchetterie ou le magasin où vous avenu acheter le produit.

Breve Introduccional DVD

Traitement des apparéls électriques et électroniques en fin de vie (applicable dans les pays de l'union européen et aux autres pays européens désignant de systèmes de collecte électrique).

Ce symbole, appose sur le produit ou sur son embailleage, indique que ce produit ne doit pasetre traité avec les dechets menagers. Il doitetre remis a un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au suje du recyclage de ce produit, vous pouvez consulter vos municipale,Vote déchetterie ou le magasin où vous avez acheté le produit.
