PK 1860 HD REC - Téléviseur PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléviseur
Fonctions principales	Télécommande, panneau avant, panneau arrière
Connexions	Raccordement TV, magnétoscope, ampli 5.1
Démarrage	Manuel et automatique
Utilisation	Édition chaînes, configuration système, vidéo, audio
Audio	Non précisé
Sous-titrage	Oui
EPG (Guide électronique des programmes)	Oui
Enregistrement	Oui
Lecteur multimédia	Oui
Service après-vente	Inclus
Dépannage	Inclus
Glossaire	Inclus
Liste chaînes standard	Oui
Liste chaînes haute définition	Oui
Précautions d'installation	Oui

FOIRE AUX QUESTIONS - PK 1860 HD REC PEEKTON

Comment réinitialiser le PEEKTON PK 1860 HD REC ?

Pour réinitialiser le PEEKTON PK 1860 HD REC, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible.

Comment mettre à jour le firmware du PEEKTON PK 1860 HD REC ?

Téléchargez la dernière version du firmware depuis le site officiel de PEEKTON, puis suivez les instructions pour installer la mise à jour via le port USB de l'appareil.

L'appareil ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Effectuez une recherche automatique des chaînes dans le menu des paramètres.

Comment connecter le PEEKTON PK 1860 HD REC à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI de l'appareil à un port HDMI de votre téléviseur. Assurez-vous de sélectionner la bonne source sur votre téléviseur.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume n'est pas réglé sur zéro et que le mode audio est correctement configuré dans les paramètres de l'appareil.

L'enregistrement ne fonctionne pas, que faire ?

Assurez-vous que le disque dur ou la clé USB est correctement formaté et connecté. Vérifiez également l'espace de stockage disponible.

Comment accéder aux enregistrements ?

Allez dans le menu principal, sélectionnez l'option 'Enregistrements', puis choisissez l'enregistrement que vous souhaitez visionner.

Comment contacter le support technique de PEEKTON ?

Vous pouvez contacter le support technique de PEEKTON par e-mail à [e-mail] ou par téléphone au 01 23 45 67 89.

Où trouver le manuel d'utilisation du PEEKTON PK 1860 HD REC ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de PEEKTON dans la section 'Support'.

MODE D'EMPLOI PK 1860 HD REC PEEKTON

Précautions d'installation 6

LES FONCTIONS 7-10

Télécommande 7-9

Panneau avant 10

Panneau arrriere 10

CONNEXIONS 11-14

Avant de commencer 11

Raccordement à votre téléviseur. 11-12

Raccordement avec un magnétoscope. 13

Raccordement à un ampli 5.1. 14

DÉMARRAGE. 15-16

Démarrage 15

Installation 16

Recherche Manuelle 16

Recherche Automatique 16

UTILISATION. 17-21

Edition des Chaines 17

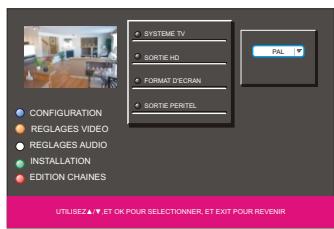

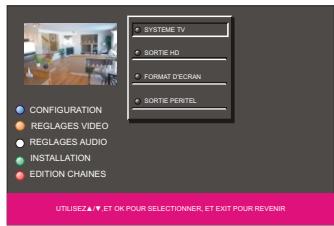

Configuration du Systeme 18

Configuration Video 19

Configuration Audio. 20

Audio. 21

Sous-titrage 21

EPG. 21

ENREGISTREMENT ET LECTEUR MULTIMÉDIA 22-23

Enregistrement 22

Lecteur multimédia 23

INFORMATIONS 24

Glossaire 24

DÉPANNAGE 25

Traitem des appeareils electriques et Electroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens dispersant de systèmes de collecte selective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériel aux aidera a conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulterer votre municipality, Your déchetterie ou le magasin où vous avez acheté le produit.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.
	↔N'utilisez pas cet appleil à proximé de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre appleil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilisez pas cet appleil à proximé d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase.
	↔Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	↔Ne faites pas tomber l'appleil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement.
	↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'ensuivre avec un risque de chic électrique ou de feu.
	↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s'ensuivre.

1

Introduction

1.1 Informations importantes

Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil pres d'une source d'humidité.

Avertissement : pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre apparéil exclusivement à une personne qualifiée.
A 7 Ce symbole indique la présence de courants électriques dans l' apparéil constituant un risque d'électrocution.

Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent vous exposer à des radiations engereuses.

Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez notes que vous pouvez constater des différences entre le manuel et le produit.

Par la presente, ESM déclare que le modele PK 1860 HD est conforme à la directive 2006/95/EC et au standard de test suivant : EN 60065:2002+A1:2006.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collecter selectivement, puis traiter les Decchets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéils de classe II.

1

Introduction

1.2 Listes des chaînes standard

Numéroes	Châînes	Numéroes	Châînes
1	TF1	20	FRANCE ⓹
2	FRANCE 2	21	DEMAIN TV
3	FRANCE 3	22	IDF1
4	CANAL +*	23	NRJ PARIS
5	FRANCE 5	24	CAP 24
6	M6	30	TPS STAR**
7	ARTE	31	PARIS PREMIÈRE**
8	DIRECT 8	32	CANAL+ SPORT**
9	W9	33	CANAL+ CINEMA**
10	TMC	35	PLANETE**
11	NT1	36	TF6**
12	NRJ12	38	LCI**
13	LCP	39	EUROSPORT**
14	FRANCE 4
15	BFM TV
16	I>TELE
17	VIRGIN 17
18	GULLI

• Certaines émissions peuvent être momentanément cryptées
  ** Chines cryptées

Direct8

TELE

TPS star

CANAL+SPORT

PLANETE

EURO SPORT

1

Introduction

1.3 Listes des chaînes haute définition

Numéroes	Chaînes
51	TF1 HD
52	FRANCE 2 HD
56	M6 HD
57	ARTE HD

1

Introduction

1.4 Précautions d'installation

Félicitations pour l'achat de ce produit. Nous sommes surs que vous serez pleinement satisfait de ce récepteur TNT. Prénez le temps de dire ce mode d'emploi de façon à utiliser l'appareil au moins de ses possibités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y reférer chaque fois que cela sera nécessaire.

Assurez-vous que l'alimentation secteur de votre domicile correspond bien a celle indiquée sur la plaque d'identification appossee au dos de votre apparéil. Installez celui-ci sur un support adapté plat, en lui menageant suffisamment d'espace libre pour un bonne ventilation (10 à 15 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne place pas d'autres apparéils sur leur récepteur TNT. Ne le place pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. En mode veille, l' apparéil reste sous tension. Pour déconnecter complètement le récepteur, il doit être débranché de sa prise murale, ce qui est conseilé si vous ne l'utilise pas pendant un certain temps.

Pour votre sécurité, n'ouvre jamais l'appareil et ne demontez aucun de ses éléments. cela peut être dangereux pour vous et pour certaines pièces fragiles. Vous risquez de recevoir une décharge électrique.

Protégez le récepteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement créé de puissants champions magnétiques, électriques (Haut parleur). Déconnectez le cable d'alimentation du secteur si le récepteur fonctionne mal. Voitre récepteur n'est pas conscience pour une utilisation industrielle ou commerciale, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées.

Condensation: Si vous appeareil a passé un certain temps dans une température ambiente froide, par ex. pendant un transport en hiver, attendèze environ 2 heures qu'il ait atteint la température ambiente afin d'éviter de l'endommager.

N'utilise jamais d'atomiseurs de nettoyage, benzine, liquides pour nettoyer votre récepteur. Essuyez le délicatement avec un chiffonouple et humide (uniquement de l'eau).

Piles: Les piles utilisées dans cet apparéil contiennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommendons de les déposer dans un lieu pouvant accepter ce type de déchet.

Pour empêcher les risques de feu ou de chic électricque, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de chic électricque, n'ouvre pas la partie supérieure de l'appareil. En cas de panne confiez votre matériel exclusivement à une personne qualifiée.

2

Les fonctions

2.1 Télecommande

Mise en place des piles

Utilisation de la télécommande

Dirigez votre télécommande vers le récepteur infrarouge situé sur votre unité en respectant un angle maximal de 30^ .

2

Les fonctions

2.1 Télecommande (suite)

2

Les fonctions

2.1 Télecommande (suite)

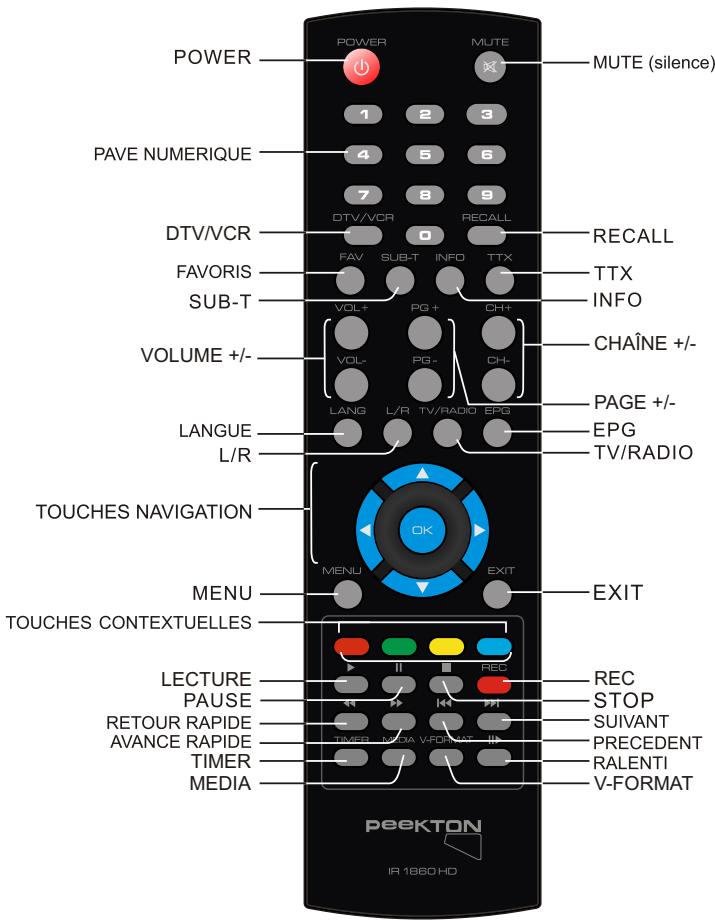

Définition des touches de la télécommande :

POWER: Permet d'allumer et d'eteindre le récepteur.

PAVE NUMERIQUE : Permet de selectionner les chaînes en entrant directement leur numéro via la télécommande et de saisir des chiffres dans les menus.

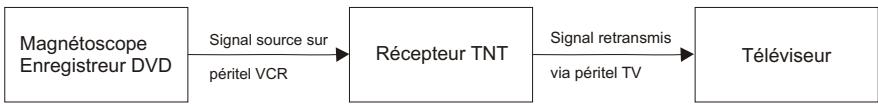

DTV/VCR: Permet de commuter entre la TNT et I'entrée péritel du magnétoscope.

FAVORIS: Permet d'acceder à vos chaînes favorites.

SUB-T: Permet d'activer et de désir une piste de sous-titres (si disponible).

VOLUME + / - : Permet d'augmenter ou de diminuier le volume audio.

LANGUE : Permet de changer la piste audio (ou langue) si plusieurs sont disponibles.

L/R:Permet de modifier les parametes audio.

TOUCHES NAVIGATION: Permettent de vous déplacer dans les menus.

MENU:Permet d'acceder au menu principal du recepteur.

TOUCHES CONTEXTuelles: Activent des fonctions en rapport avec le menu affché.

LECTURE: Permet de lancer ou reprendre la lecture d'un fichier.

PAUSE: Permet de mettre en pause la lecture en cours.

RETOUR RAPIDE : Permet d'effectuer un return rapide sur le fichier lu.

AVANCE RAPIDE : Permit d'effectuer une avance rapide sur le fichier lu.

TIMER: Permet de configurer le menu de mise en marche ou d'enregistrement différé.

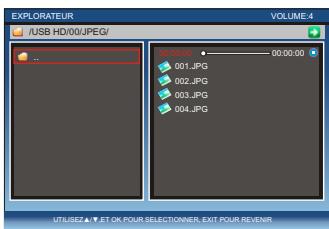

MEDIA: Permit d'afficher la fenêtre « MULTIMEDIA » pour acceder aux films, à la musique, aux photos et aux fjichiers enregistrés.

MUTE : Permet de couper le son et de le rétabir en appuyant de nouveau sur ce bouton.

RECALL: Permet de revenir directement à la chaine précédemment visionnée.

TTX: Permet d'acceder aux fonctions de telétexte.

INFO: Permet d'afficher les informations concernant la réception ou un fichier multimédia.

CHAINE + / - : Permet de changer de chaîne.

PAGE + / - : Permet de changer de page lors de la consultation EPG.

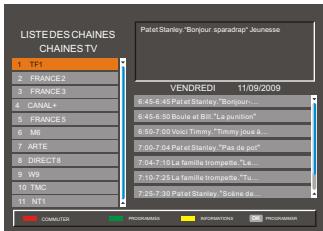

EPG: Permet d'acceder aux fonctions de l'EPG (Guide des programmes).

TV/RADIO:Permet de basculer entre les sources TV et Radio TNT.

EXIT:Permet de quitter le menu en cours.

REC: Enregistre le programme en cours soit sur la clé USB soit sur le disque dur externe connecté via un port USB Host 2.0. N'est compatible qu'avac des disques ayant des systèmes de fichiers FAT32 ou FAT16.

STOP:Permet d'arreter la lecture d'un fichier.

SUIVANT: Permet d'acceder au chapitre/fichier suivant.

PRECEDENT: Permet d'acceder au chapitre/fichier précédent.

RALENTI: Permet de proceder à une lecture au ralenti.

V-FORMAT: Permet de changer la sortie video et de désir entre les formats 576i/576P/720P/1080i.

D2

Les fonctions

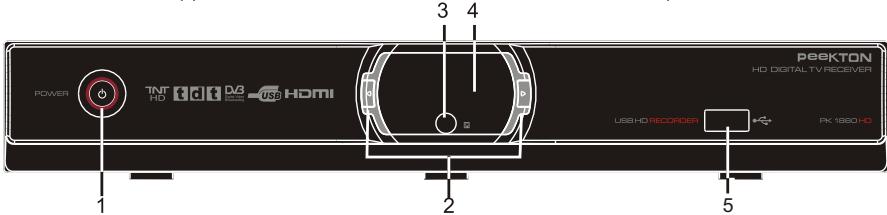

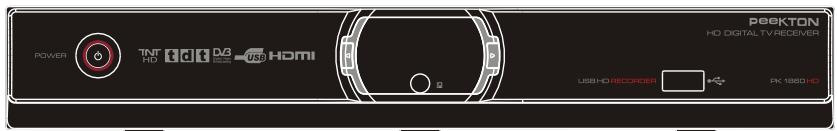

2.2 Panneau avant

Vou de ce recepteur via l'affichage TV (OSD) et les menus. Les menus sont indispensablees pour l'installation des chaînes et autres fonctions. Ces fonctions ne sont accessibles qu'avac la télécommande. Si vous rencontres des difficultés pour faire fonctionner chez apparéil,contactez votre vendeur ou notre service après-vente.

1. BOUTON POWER

Permet d 'allumer ou d 'eteindre l 'appareil.

2.CHANGEMENT DE CHAINES

Permet d'acceder à la chaîne suivante ou précédente.

3. CAPTEUR TELECOMMANDE

4.AFFICHEUR LED

5. PORT USB

Permet de connecter un périphérique USB, une clé USB par exemple, contenant des fichiers compatibles.

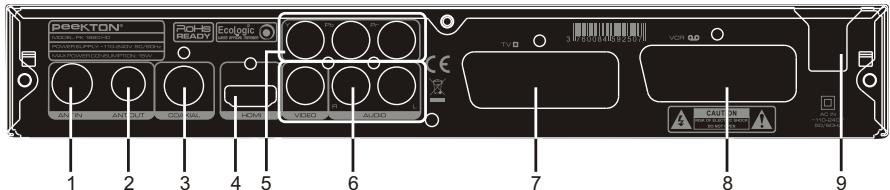

2.3 Panneau arrête

9. Cordon secteur

1.ANT IN: Connexion à l'antenne extérieure.
2. ANT OUT: Cette sortie transmet le signal RF soit vers la TV soit vers d'autres systèmes video.
3. COAXIAL: Cette sortie se raccorde à l'entrée coaxiale de votre système audio et permet la transmission des données audio numériques.
4. HDMI: Cette prise HDMI (Interface multimédia haute définition) transmet les données numériques non compressées.
5. Y/Pb/Pr : Ces prises se raccordent sur les prises composantes de la TV.
6. VIDEO & R-AUDIO-L: Ces prises se raccordent à l'entrée composite video & audio de la TV.
7. SCART TV: Cette prise se raccorde à l'entrée (SCART In) de votre TV.
8. SCART VCR: Cette prise se raccore à la sortie (SCART Out) du magnétoscope ou de tout autre système audio-video.

3

Connexions

3.1 Avant de commencer

Les illustrations suivantes seront les raccordements de base au moyen des cordons audio et video. Pour déterminer les mêtres liasons à réaliser avec les appareils audio/vidéo que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque apparéil qui doit être relié à votre récepteur TNT.

Avant de changer une connexion, veuillez eteindre I'appareil ou le débrancher de la prise electrique.

Il est conseilé d'insérer fermement les cables dans les prises afin d'eviter tout parasite audio/vidéo ou toute interférence.

Pour raccorder l'appareil au téléviseur et au magnétoscope, veuillez suivre les indications suivantes.

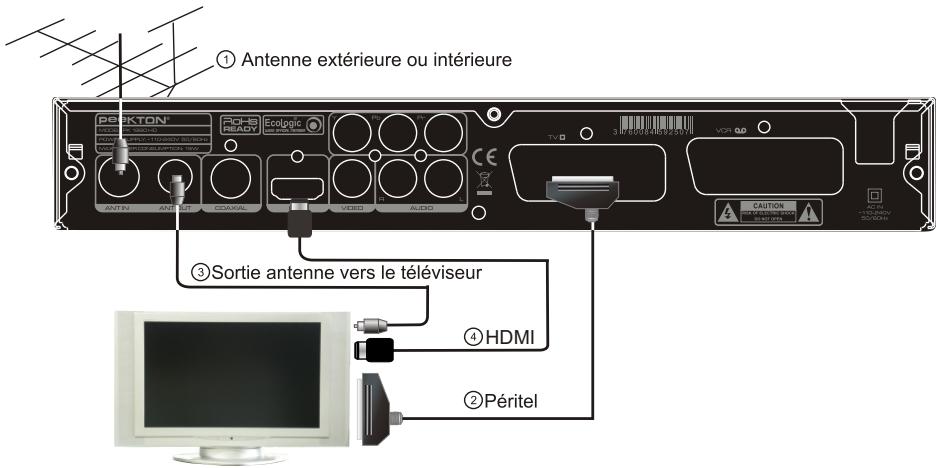

3.2 Raccordement à votre télévisueur

① Raccordez votre arrivée d'antenne sur le connecteur ANT IN sur la gauche du panneau arrêté du récepteur.
② Raccordez le récepteur TNT à votre TV via la sortie SCART TV en utilisant un cordon péritel.
③ Raccordez la sortie antennene ANT OUT sur l'entrée antennne de votre téléviseur.
Si la TNT HD est disponible, il est préférend d'utiliser un cable HDMI pour raccorder votre TV afin d'obtenir deailles performances audio et video.

3

Connexions

3.2 Raccordement à votre téléviseur (suite)

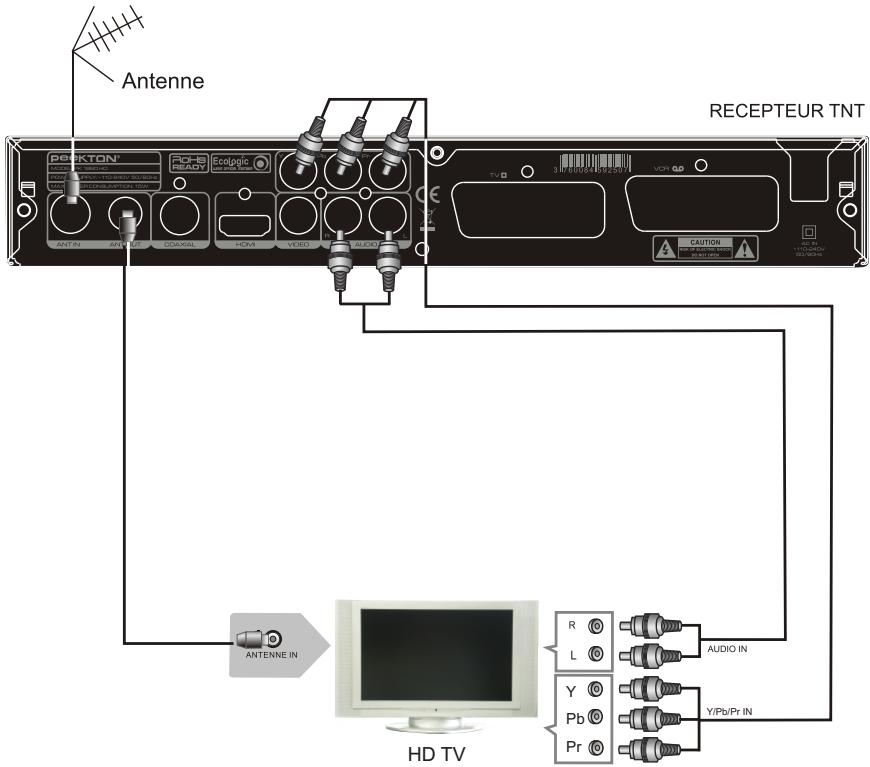

Si vous TV est équipée de l'entrée Y/Pb/Pr avec balayage progressif, vous pouvez la raccorder à l'aide de cables composantes, mais les cables audio R/L doivent également être raccordés.

3

Connexions

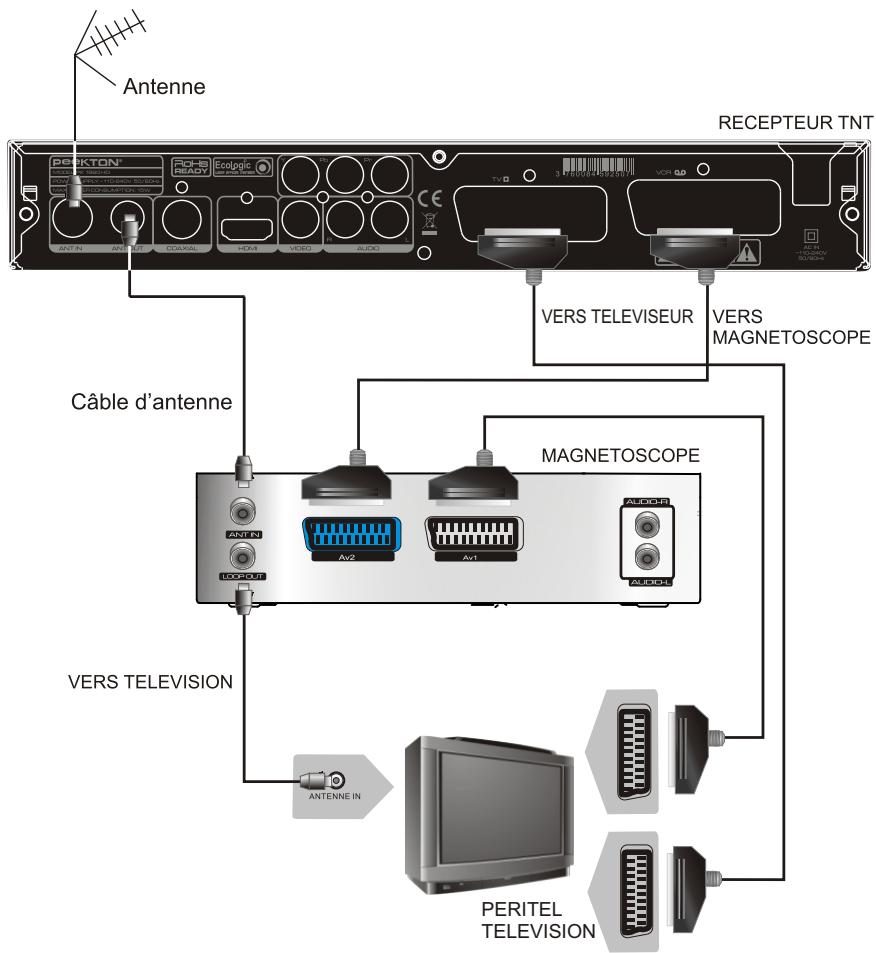

3.3 Raccordement avec un magnétoscope

3

Connexions

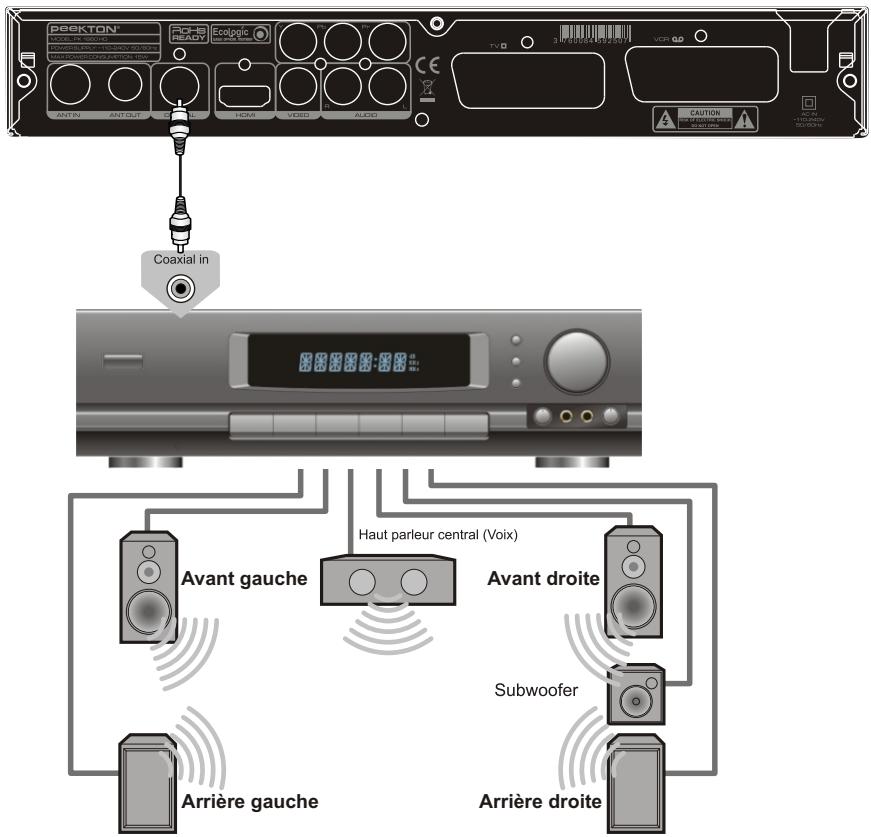

3.4 Raccordement à un ampli 5.1

① Vous pouvez connecter le PK1860HD en audio numérique à un ampli Home Cinéma en utilisant un cable coaxial.

4

Démarrage

4.1 Demarrage

1. Allumez votre TV, Sélectionnez la source péritel (utilisez la touche AV ou SOURCE de votre TV ou télécommande).
2. Branchez le récepteur "TNT" sur le secteur. L'indicateur en façade s'allume en rouge.
3. Pour allumer votre récepteur "TNT", pressez le bouton POWER en façade ou sur la télécommande. L'indicateur en façade s'allume alors en vert. Ensuite, le menu "Première installation" s'affiche. Pressez les boutons HAUT et BAS pour désirir la langue du menu et le pays.

Lorsque le menu "PREMIÈRE INSTALLATION" apparait, Sélectionnez "LANGUE MENUS", "PAYS", "FUSEAU HORAIRE" et "LCN" un par un, et faites vos propres réglages.

1. Appuyer sur "DEMARRER" pour lancer la recherche automatique des chaînes TV et stations radio disponibles.

• S'assurer que l'options LCN (Logical Channel Number) est sur ACTIVE, afin que les chaînes scannées puisent être mises en mémoire dans le bon ordre.
• Si le Menu "PREMIÈRÉ INSTALLATION" n'apparait pas à l'écran, appuyer sur la touche MENU pour lancer l'options "RECH. AUTOMATIQUE" (voir plus loin dans ce même manuel).

4

Démarrage

4.2 Installation

Appuyez sur "MENU" pour entrer dans le menu principal et sélectionner "PARAMETRES".

Délectionnez "INSTALLATION".

4.3 Recherche Manuelle

Autiliser s'il manque une chaîne après la fin de la recherche automatique, ou pour rajouter des chaînes nouvelle diffusées.

1. Recherche par numero de chaine

Déplacez le curseur sur "CHAINE", appuyez sur "OK" et sélectionné le numéro de la chaine de votre choix. Appuyer sur "HAUT" et "BAS" pour sélectionner le numéro de la chaine. Pour la recherche, la fréquence affichée est également modifiée.

2. Recherche par Fréquence

Déplacez le curseur sur "FREQUENCY", appuyez sur "GAUCHE" ou "DROITE" pour effacer la fréquence mémorisée, puis rentrez la fréquence de votrechoix via le pavé numérique.

Appuyez sur "DEMARRER" pour démarrer la recherche.

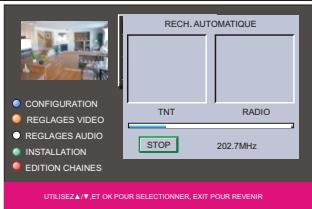

4.4 Recherche Automatique

Cette méthode est la plus facile à utiliser car elle recherche toutes leschainsines disponibles en balayant toutes les fréquences spécifique à votre région ou à votre pays.

Pendant la recherche des chaînes, appuyer sur "STOP" ou sur "EXIT" pour quitter.

Une fois que toutes les chaînes ont été trouvées et que la recherche est terminée, l'appareil sauvegarde les données et quitter cette fenêtre.

5

Utilisation

5.1 Edition des Chaînes

Vous pouvez creer la liste de vos chaînes favorites (jusqu'à 3 groupes différents) pour un accès plus aisé. A tout moment, vous pouvez verrouiller, déplacer ou supprimer des chaînes de votre liste.

• CONFIGURATION
  REGLAGESVIDEO
  REGLAGES AUDIO
  INSTALLATION
  EDITION CHAINS

UTILISEZETOKPOUR SELECTIONNER,EXITPOOURREVENIR

EDITION CHAINS

AJOUTERAUXFAVORIS1

CONFIGURATION
REGLAGESVIDEO
REGLAGES AUDIO
INSTALLATION
EDITION CHAINS

UTILISEZA/ETOKPOUR SELECTIONNER,EXITPOUR REVENIR

TOUCHEROUGE-Ajoute la chaine a votre groupe de favors,FAV1->FAV2->FAV3.

TOUCHE VERTE- Verrouille la chaine ; on ne peut y acceder qu'en entrant le code d'accès correct, précédemment défini. (Par défaut : 1234). Pour changer le mot de passer, sélectionNZ CONFIGURATION, puis CHANGER CODE.

TOUCHE JAUNE - Déplace une chaîne et modifie l'ordre des chaînes au sein de la liste.

TOUCHE BLEUE- Supprime une chaîne de la liste.

Appuyez sur les touches "HAUT" et "BAS" pour sélectionner une chaîne puis appuyez sur "OK" pour confirmer.

5

Utilisation

5.2 Configuration du Systeme

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en pressant les touches "HAUT" et "BAS" de la télécommande, puis appuyer sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyer sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

▶ Langue Menus

Selectionnez la langue désirée pour le menu de configuration et pour l'affichage.

Pays

Sélectionnez le pays car cette information est nécessaire pour permettre une bonne configuration de l'appareil.

LCN

Appuyez sur cette touche pour activer ou désactiver l'option LCN (Nombre de chaîne logique).

Fuseau Horaire

Selectionnez le fuseau horsaire du pays et activez ou désactivez l'option heures d'été.

Changer le code

A utiliser pour définir votre propre code d'accès, le code d'accès par défaut est "1234".

> Info.systeme

Affiche les informations sur les versions matérielles et logicielles d'exploitation (firmware) de l'appareil.

Réglage par défaut

Supprime toutes les chaînes en mémoire et rétablit les paramètres d'usine.

• CONFIGURATION
  REGLAGESVIDEO
  REGLAGES AUDIO
  INSTALLATION
  EDITION CHAINS

UTILISEZETOKPOUR SELECTIONNER,EXITPOUR REVENIR

C O N F I G U R A T I O N
REGLAGESVIDEO
REGLAGES AUDIO
INSTALLATION
EDITION CHAINES

UTILISEZA/ETOKPOUR SELECTIONNER,EXITPOUR REVENIR

CONFIGURATION
REGLAGESVIDEO
REGLAGES AUDIO
INSTALLATION
EDITION CHAINS

UTILISEZ 工 ET OK POUR SELECTIONNER, EXIT POUR REVENIR

CONFIGURATION
REGLAGESVIDEO
REGLAGES AUDIO
INSTALLATION
EDITION CHAINS

UTILISEZ 工 ET OK POUR SELECTIONNER, EXIT POUR REVENIR

5

Utilisation

5.3 Configuration Video

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en appuyant sur les touches "HAUT" et "BAS" de la télécommande, puis appuyer sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyez sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

Systeme TV

Cette option permet de selectionner le standard PAL ou NTSC.

Sortie HD

Sélectionnez AUTO, 576i/480i, 576P/480P, 720P, 1080i pour une sortie Haute Définition en HDMI et en Y/Pb/Pr.

Format d'écran

Sélectionnez le format 4:3 ou 16:9 le dernier adapté à votre écran TV.

Sortie péritel

Délectionné CVBS ou RGB pour la sortie péritel.

5

Utilisation

5.4 Configuration Audio

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en pressant les touches "HAUT" et "BAS" de la télécommande, puis appuyer sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyez sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

• CONFIGURATION
  REGLAGESVIDEO
  REGLAGES AUDIO
  INSTALLATION
  EDITION CHAINS

UTILUSEZ/ET OK POUR SELECTIONNER, EXIT POUR REVENIR

Mode G/D

Sélectionnez GAUCHE/DROITE/STEREO en fonction des sorties audio que vous désírez activer.

CONFIGURATION
REGLAGESVIDEO
REGLAGES AUDIO
INSTALLATION
EDITION CHAINS

UTILISEZ▲Y,ET OK POUR SELECTIONNER,EXIT POUR REVENIR

SPDIF

Sélectionné la sortie SPDIF pour régler la sortie audio numérique pour la sortie coaxiale.

PCM Signaux stereo au format PCM.

RAW Format audio original (brut) utilisen radiodiffusion,

comme le Dolby Digital Ac3.

5

Utilisation

5.5 Audio

Appuyez sur la touche "LANG" pour modifier la langue utilisée en audio. Ceci n'est possible que lorsque la radiodiffusion en cours propose plusieurs langues en option.

5.6 Sous-titrage

Appuyez sur la touche "SUB-T" pour faire défiler les différentes langues disponibles pour les sous-titres. Ceci n'est possible que si la diffusion en cours propose cette option.

5.7 EPG

Le Guide Electronique des Programmes (EPG) permet d'afficher la programmation TV. Appuyer sur la touche EPG pour afficher le planning de diffusion des chaînes, comme indiqué sur l'image ci-dessous.

Touches HAUT & BAS - Permettent de déplacer le curseur pour sélectionner une chaîne ou un programme.

Touche Rouge - Permet de basculer entre la liste des chaînes TV et celle des programmes. Touche Verte - Permet de visualiser et génér les programmations en cours.

Touche Jaune - Affiche les détails du programme sélectionné.

Touche OK - Planifie de nouvelles plages heures pour démarrer ou enregistrer un programme

TV au moment souhaité.

• La disponibilité de la fonction EPG dépend de la radiodiffusion des chaînes, et cette option peut ne pas être disponible.

6

Enregistrement et Lecteur Multimédia

6.1 Enregistrement

Cette fonction permet d'enregistrer le programme en cours soit sur la clé USB soit sur le disque dur externe connecté via un port USB Host 2.0. N'est compatible qu'avec des disques

ayant des systèmes de fichiers FAT32 ou FAT16.

1. Enregistrement immédiat

Pour enregistrer un programme TV en cours : connectez un apparéil USB (compatible USB2.0) avec suffisamment d'espace mémoire disponible, appuyez sur la touche "REC" pour enregistrer le programme. Une icône clignotante d 'enregistrement rouge apparait dans le coin supérieur gauche de l'écran.

Pressez la touche "STOP" pour arrêté l'enregistrement.

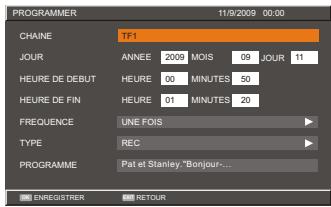

2. Programmation d'enregistrement (EPG)

Vous pouvez creer ou gerer une programmation d'enregistrement grace aux fonctions de l'EPG.

Appuyez sur "EPG" et positionné le curseur dans la fenêtre où se trouve le programme que vous désirez enregistrer.

Appuyez sur "OK" pour creer une nouvelle plaque d'enregistrement.

3. Visualisation du programme enregistré.

Appuyez sur la touche "MEDIA" puis selectionnez "VIDEO" pour acceder aux enregistements stockés dans le repertoire dédié sur le disque.

• Une clé USB de 4Go permet d 'enregisterr jusqu ' à deux heures en SD ou une heures en HD.
• Le programme enregistré est un format continu (*.TS), qui peut être lu par l'appareil. Mais les informations liées aux options Télétexte, Sous-titre, EPG et langue Audio ne peuvent être enregistrées.
• Tous les fichiers enregistrés sont créés et enregistrés dans le réseau /PVR/ du disque.
• Si un enregistrement estprogramme, s'assurer que le disque dur externe USB est bien connecté pendant la période d'enregistrement désirée.

6

Enregistrement et Lecteur Multimédia

6.2 Lecteur Multimédia

Cette fonction permet de dire des films, des enregistrements video, de la musique ou

des photos stockées soit sur une clé USB soit sur un disque dur entre connecté via un port USB HOST 2.0. Appuyez sur la touche "MEDIA" de la télécommande pour acceder au lecteur MULTIMEDIA.

Lecture de musiques

1. Pressez "MEDIA" pour acceder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour sélectionner MUSIQUE. Accedez ensuite au fichier audio désiré.
3. Appuyez sur "OK" pour lancer la lecture du fichier audio de votrechoix.

Lecture de photos

1. Pressez "MEDIA" pour acceder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour selectionner PHOTO. Accedez ensuite aux fichiers photo désirés.
3. Appuyez sur "OK" pour visualiser les fichiers photo de votrechoix.

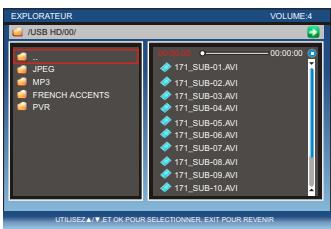

Lecture de films

1. Pressez "MEDIA" pour acceder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour sélectionnner VIDEO. Accedez ensuite aux fichiers video désirés.
3. Appuyez sur "OK" pour visualiser les fichiers video de votrechoix.

7

Informations

7.1 Glossaire

FORMATTV

Voici un tableau récapitulatif des deux formats de télévision existants (4:3 et 16:9) et de leur affichage en fonction des produits.

IMAGES	ECRAN TV
	4:3		16:9
	Pan-Scan	Letterbox
4:3
16:9

DTV/VCR

Ce récepteur TNT dispose d'une entrée/sortie péritel permettant de transmettre le signal à un autre apparéil que votre téléviseur (magnétoscope, enregistrateur DVD...). Lorsque vous pressez la touche DTV/VCR, votre récepteur prend en compte le signal audio/video qui lui est transmis sur cette péritel et le retransmet sur votre téléviseur.

RECALL

La touche RECALL permet de revenir instantanément à la chaine précédemment visionnée.

Dépannage

Vous pouvez vous aider du tableau ci-dessous pour résoudre les problèmes de fonctionnement mineurs.

Si vous ne parvenez pas à solutionner votre problème, n'hésitez pas à contacter le support technique par mail ou par téléphone.

Problèmes	Causes possibles	Solutions
Le témoin lumineux sur le panneau avant ne s'allume pas.	Le cable d'alimentation n'est pas raccordé correctement. Le fusible est HS.	Vérifiez si le cable d'alimentation est correctement branché dans la prise électrique. Vérifiez aussi le fusible.
Ni son, ni image.	Faible niveau du signal HF.	Vérifiez et améliorerz l'installation de l'antenne.
Mauvaise image. Image figée.	Le signal est trop fort.	Essayez de brancher un atténateur de signal à l'entrée antenne.
Pas de détention de votre clé USB.	La clé USB n'est pas correctement formatée.	Vérifiez que votre clé USB a correctement été formatée.
Pas d'image sur l'écran TV.	Le système est connecté sur une entrée video du téléviseur qui n'est pas cette sélectionnée.	Mettez votre téléviseur sur la source correspondante.
La télécommande ne marche pas.	Piles faibles ou épuisées.	Changez les piles.

#

Service après-venture

ASSISTANCE: 0820.03.03*

Votre apparéil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclue toute défectuosité due à une utilisation anormale, les dégats matériels, la reprise de toute intervention effectuee par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pièces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faites contrôle l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
• L'appareil a ete exposé à la pluie ou à l'humidité.
• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.
• L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE REPARER L'UNITE VOUS-MEME.

IMPORTANT : Veuillez conserveur une preuve d'expédition de votre produit.

Adresse SAV:

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Paramètres	Spécifications
Tuner
• Fréquence d'entrée	174~860MHz, Bandes UHF & VHF
• Bande Passante	7 ou 8 MHz
• Impédance d'entrée	75 Ohms
• Connecteurs d'entrée	IEC Femelle (RF IN), IEC Mâle (RF OUT)
• Niveau d'entrée	-90 dBm ~ -20 dBm
Modulation de Bande
• Forme du signal	COFDM
• Type de Modulation	QPSK,16QAM,64QAM
• FEC (Forward Error Correction)	1/2,2/3,3/4,5/6,7/8
Technologie de correction d'erreurs
• Garde	1/4,1/8,1/16,1/32
• Mode	2K,8K
Codage Video
• Norme	MPEG-2: MP@ML, MP@HL H.264/AVC:HP@L4.1, MP@L4.1, 3.2 VC-1:AP@L3, L2
• Type d'affichage	4:3,16:9
• Standard Video	PAL/NTSC
• Résolution Video	720p/1080i
Codage Audio
• Norme	MPEG-1 et -2, couche 1 et 2
• Mode de sortie	MPEG-4 HE-AAC
• Fréquence d'échantillonnage	Canal Gauche, Canal Droit, Stéréo
	32 / 44,1 / 48KHz
Sorties AV
• Désaccentuation Video	CCIR REC.405-1, 625 lignes
• Bande Passante Video	5MHz
• Impédance de Sortie Video	75 Ohms
• Niveau de Sortie Video	1 Vp-p
• Plage de fréquence audio	20Hz~20KHz
• Impédance de sortie Audio	Basse

10 Spécifications

Paramètres	Spécifications
Démultiplexage • Norme • Débit maximal d'entrée	ISO/IEC 13818-1 60 Mbit/s (Série) / 7,5 Mbit/s (Parallèle)
Panneau Arrière • Sortie HDTV • Entrée antenne • Sortie Boucle RF • Scart (Péritel) • Sortie Audio Analogique • USB	HDMI 1.3, YPbPr Type IEC, IEC 169-2 Femelle Type IEC, IEC 169-24 Mâle 1 TV et 1 VCR Coaxial USB2.0
Panneau Avant/ Télécommande • Récepteur Infrarouge (IR) • Catégorie • Piles	38 KHz IR (Porteuse 38 KHz) 2 x 1,5V (AAA)
Puisance / Température • Tension d'entrée • Consommation • Plage de température de fonctionnement	230V~, 50Hz 15Wmax 0~40°C

NOTE

Le design et les specifications peuvent être modifiées sans préavis.
