| Type de produit | Récepteur TNT avec lecteur multimédia |
| Marque | PEEKTON |
| Modèle | PK 1650 TNT |
| Alimentation | AC 110-240 V ~ 50/60 Hz |
| Consommation électrique | Max. 10 W / Veille 5 W |
| Bande de fréquence | 174 MHz – 230 MHz (VHF), 470 MHz – 862 MHz (UHF) |
| Niveau de signal | -15 à -70 dBm |
| Formats vidéo supportés | MPEG-2 MP@ML, 4:3, 16:9 |
| Formats audio supportés | MPEG Layer I & II, Dolby AC-3 |
| Connecteurs | Entrée RF, Sortie RF (Loop Through), 2x Péritel (TV et VCR), SPDIF coaxial, USB 2.0, Lecteur de cartes (MS/MMC/SD), RS-232 |
| Fonctions principales | Réception TNT, guide EPG, enregistrement sur USB, lecture multimédia (vidéo, audio, photo), télétexte, contrôle parental |
| Entretien et nettoyage | Essuyer avec un chiffon souple et humide (eau uniquement). Ne pas utiliser de solvants. |
| Sécurité | Double isolation (classe II). Ne pas ouvrir l'appareil. Débrancher en cas d'inutilisation prolongée. |
| Pièces détachées et réparabilité | Contacter le SAV agréé. Garantie 1 an pièces et main-d'œuvre. |
| Informations générales | Température d'utilisation : 5°C à 35°C. Piles : ne pas jeter avec les déchets ménagers. |
FOIRE AUX QUESTIONS - PK 1650 TNT PEEKTON
Questions des utilisateurs sur PK 1650 TNT PEEKTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice PK 1650 TNT - PEEKTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PK 1650 TNT de la marque PEEKTON.
MODE D'EMPLOI PK 1650 TNT PEEKTON
Somnaire
INTRODUCTION 02
Informations importantes. 03
Listedeshaines 04
Carte des sites 05
Précautions d'installation 06
FONCTIONS 07
Télécommande 07
Panneau avant. 09
Panneau arriere 09
CONNEXIONS 10
Avant de commencer 10
Raccordement à votre téléviseur 10
Raccordement d'une antennte TV interieure. 11
Raccordement d'un magnétoscope 12
Raccordement à un ampli 5.1. 13
PREMIER DEMARRAGE 14
Premier demarrage 14
Installation 14
Recherche Automatique 15
Recherche Manuelle 15
Recherche Avancée. 15
OPERATION 16
Organisation des Chaines 16
Configuration 18
Outils 20
LECTEUR MULTIMEDIA 21
Fonctions de lecture 21
INFORMATIONS 22
Glossaire 22
Dépannage. 23
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
| ↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. | |
| ↔N'utilisez pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°. | |
| ↔N'utilisez pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs. | |
| ↔Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilisez pas un cable d'alimentation endommagé. | |
| ↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur. | |
| ↔N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil. | |
| ↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suffirve avec un risque de chocoléctrique ou de feu. | |
| ↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chocoléctrique ou de feu peut s'en suffirve. |
1
Introduction
1.1 Informations importantes (suite)
Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil pres d'une source d'humidité.
Avertissement : pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre apparéil exclusivement à une personne qualifiée.
Ce symbole indique la présence de courants électriques dans l'appareil constituent un risque d'électrocution.
Avertissement : Toute utilise de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition dangereuse au radiation.
Nos produits sont régulierement mis à jours dans le cas où le produit subit une évolution.
Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.
Par la première, ESM déclare que le cadre PK 1650 TNT est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.
Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.
La société ESM est membre fondateur de la societe ECOLOGIC afin de collector selectivement, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.
Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéil de classe II.
DOLBY est une marque commerciale déposée par l'entreprise DOLBY 1992-1997, tous droits réservés.
1
Introduction
1.2 Listedeshaines
| Numéroes | Châînes | Numéroes | Châînes |
| 1 | TF1 | 19 | — |
| 2 | FRANCE 2 | 20 | FRANCE 0 |
| 3 | FRANCE 3 | 21 à 43 | PAYANT |
| 4 | CANAL + | 44 à 49 | INTERACTIF |
| 5 | FRANCE 5 | 50 et + | RESERVE |
| 6 | M6 | ||
| 7 | ARTE | ||
| 8 | DIRECT 8 | ||
| 9 | W9 | ||
| 10 | TMC | ||
| 11 | NT1 | ||
| 12 | NRJ12 | ||
| 13 | LCP | ||
| 14 | FRANCE 4 | ||
| 15 | BFMTV | ||
| 16 | I>TELE | ||
| 17 | VIRGIN 17 | ||
| 18 | GULLI |
TF1
CANAL+
Direct8
TELE
*Certaines émissions peuvent être momentanément cryptées
1
Introduction

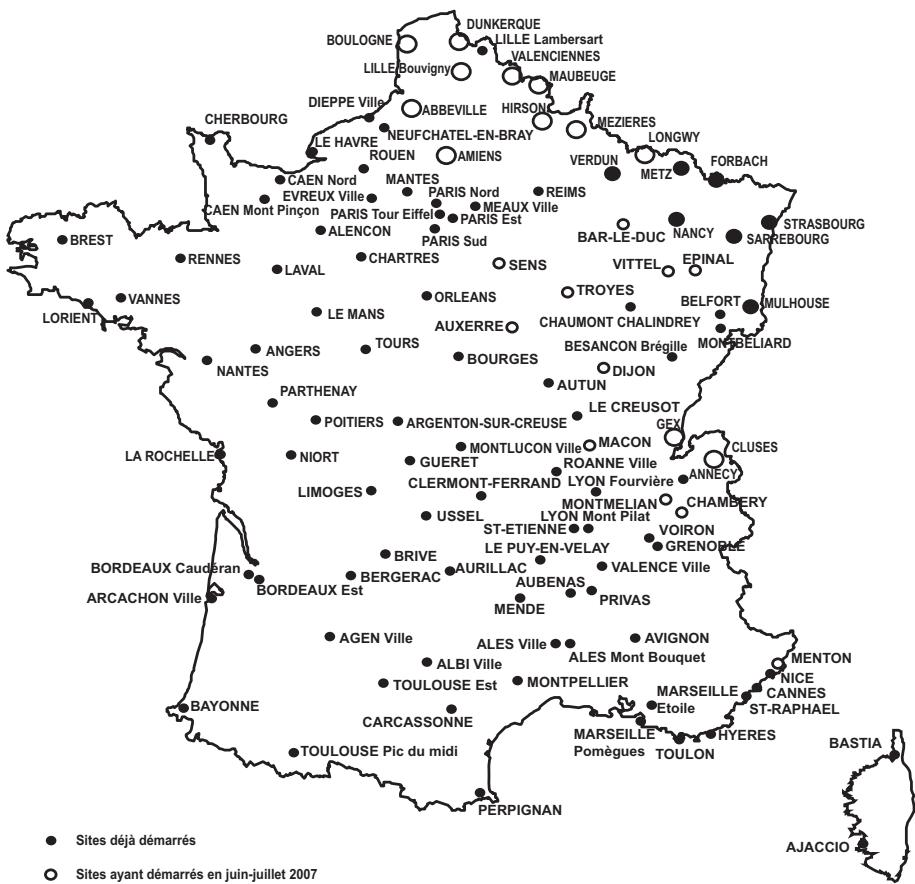

1.3 Carte des sites
- Sites déjà démarrés
Sites ayant demarrés en juin-juillet 2007
Sites devant démarrer avant le 31 octobre 2007
O Sites devant démarrer avant le 15 décembre 2007
1
Introduction
1.4 Précautions d'installation
Félicitations pour l'achat de ce produit. Nous sommes surs que vous serez pleinement satisfait de ce récepteur TNT. Prenez le temps de dire ce mode d'emploi de façon à utiliser l'appareil au moins de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y reférer chaque fois que cela sera nécessaire.
Assurez-vous que l'alimentation secteur de votre domicile correspond bien à celle indiquée sur la plaque d'identification apposée au dos de votre apparéil. Installez celui-ci sur un support adaptable plat, en lui menageant suffisamment d'espace libre pour un bonne ventilation (10 à 15 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne place pas d'autres apparéils sur votre récepteur TNT. Ne le place pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Laissez l'appareil en mode veille n'interrompez pas son alimentation électrique. Pourdéconnecter complètement le récepteur, il doit être débranché de sa prise murale, ce qui est conseillé si vous ne l'utilise pas pendant un certain temps.
Pour vous securité, n'ouvre jamais l'appareil et ne démontez aucun de ses éléments. cela peut être dangereux pour vous et pour certaines pieces fragiles. Vous risquez de receiveoir une décharge électrique.
Protégez le récepteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement créé de puissants champions magnétiques, électriques (Haut parleur). Déconnectez le cable d'alimentation du secteur si le récepteur fonctionne mal. Voitre récepteur n'est pas conscience pour une utilisation industrielle ou commerciale, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées.
Condensation: Si vous appeareil a passé un certain temps dans une température ambiente froide, par ex. pendant un transport en hiver, attendez environ 2 heures qu'il ait atteint la température ambiente afin d'eviter de l'endommager.
N'utilisez jamais d'atomiseurs de nettoyage, benzine, liquides pour nettoyer votre récepteur. Essuyez le délicatement avec un chiffon souple et humide (uniquement de l'eau).
Piles: Les piles utilisées dans cet apparéil contiennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommendons de les déposer dans un lieu pouvant accepter ce type de déchet.
Pour empêcher les risques de feu ou de chic électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de chic électrique, n'ouvre pas la partie supérieure de l'appareil. En cas de panne confiez votre matériel exclusivement à une personne qualifiée.
D2
Les fonctions
2.1 Télecommande
Mise en place des batteries

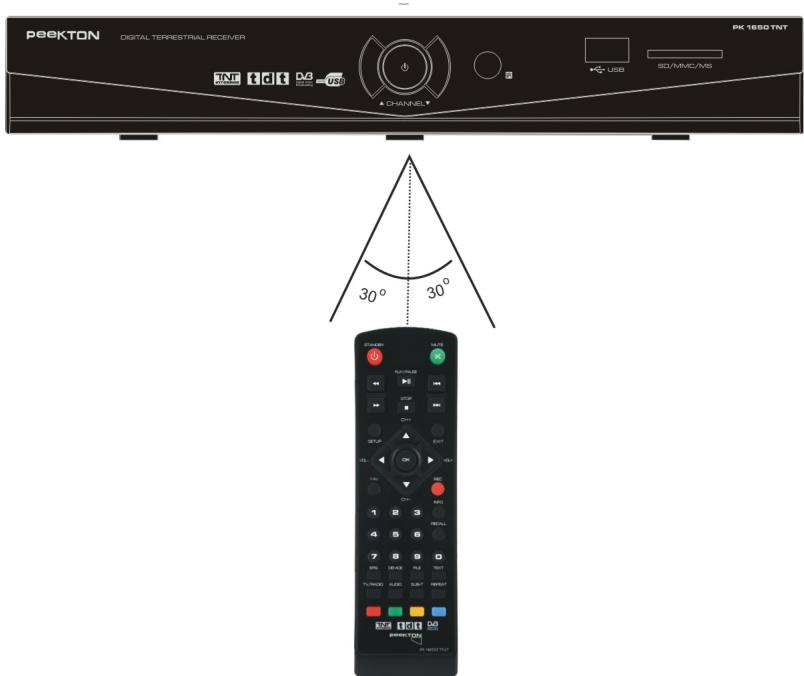

Utilisation de la télécommande
Dirigez votre télécommande vers le récepteur infrarouge situé sur votre unité en respectant un angle maximal de 30^ .
2
Les fonctions

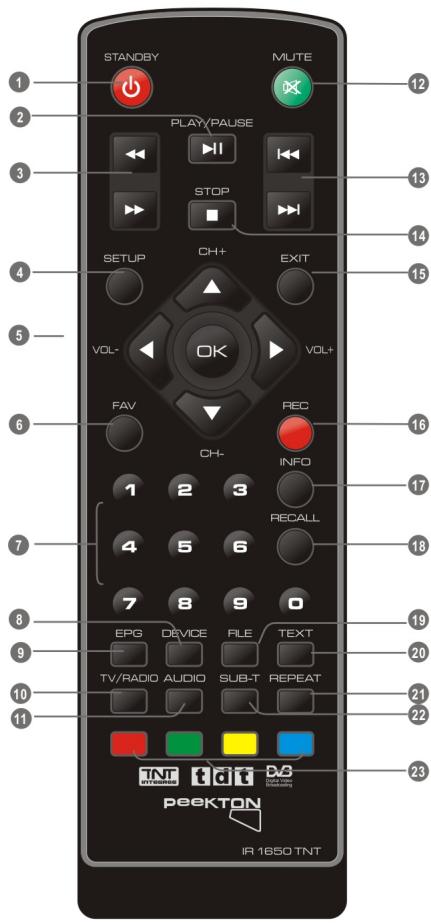

2.1 Télecommande (suite)
- STANDBY
(allume ou met en veille le recepteur) -
PAUSE/PLAY
3.SEARCH
(Avance et retard rapide) -
MENU
(ouvre et fermé l'écran MENU) - CH+CH-/VOL+VOL-
(boutons de navigation dans les menus change de chaîne vers le haut ou le bas)
Bouton OK
(Confirme une seLECTION dans les menus)
- FAV
(ouvre le dossier Favoris)
- Pavé numérique
(saisie des valeurs numériques et sélection des chaînes)
- DEVICE
(Change de repertoire sur le périhérique)
- EPG
(ouvre les informations des programmes)
10.TV/RADIO
(Commute entre TV et Radio)
11.AUDIO
(commutation : Gauche/Droite/Stereo/Mono)
- MUTE
(coupe les sorties audio)
- SKIP (suivant/précedent)
(lors de la lecture multimédia)
-
STOP
-
EXIT
(Quitter le menu)
- RECORD
(Enregistrement de la TV via le port USB) through the USB slot)
17.INFO
(information sur la chaîne visionnée et guide d'opération dans les menus)
- RECALL
(rappelle la chaîne précédente)
- FILE
(ouvre la liste des fichiers enregistrres)
- TEXT
(Open the interactive function)
- REPEAT
(active les modes de répétition)
- SUBTITLE
(active ou désactive les sous-titres)
(pour les fonctions interactives et les fonctions des sous-menus)
2
Les fonctions

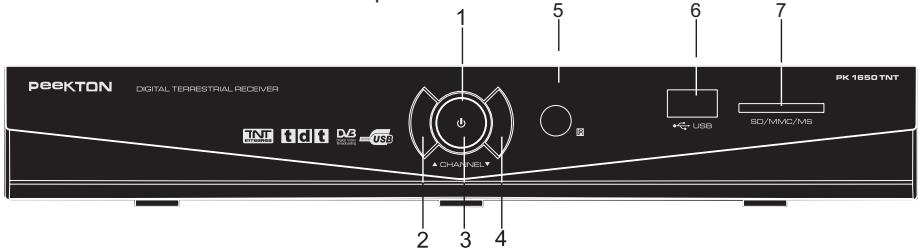

2.2 Panneau avant
Vou de ce recepteur via l'affichage TV (OSD) et les menus. Les menus sont indispensable pour l'installation des chaînes et autres fonctions. Ces fonctions ne sont accessibles qu'avac la télécommande. Si vous rencontres des difficultés pour faire fonctionner votre apparéil, contactez libre vendeur ou notre service après-vente.
- Bouton Power
- Chaine +
- Indicateur tension
- Chaine -
- Récepteur IR
- Port USB
- Lecteur de cartes

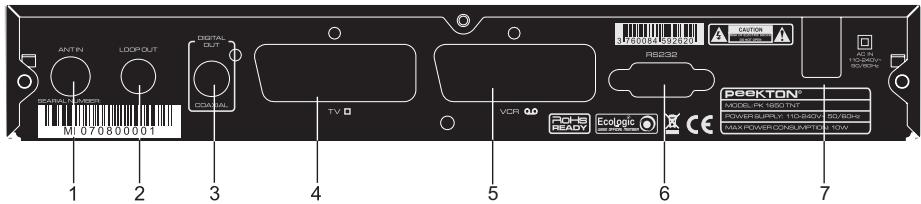

2.3 Panneau arrête
- Entée antenne RF
2.Sortie antenne RF
3.Coaxial Digital Audio
4.Péritel TV
5.Péritel magnétoscope
6.Port RS232
7.Alimentation AC
3
Connexions
3.1 Avant de commencer
Les illustrations suivantes seront les raccordements de base au moyen des cordons audio et video. Pour déterminer les valeurs liasons à réaliser avec les appeareils audio/video que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque appeareil qui doit'être relié à votre récepteur TNT.
Avant de changer une connexion, appuyez sur ON/OFF sur la télécommande pour entrer en mode veille, puis éteignez l'appareil avec l'interrupteur principal.
Insérez complètement les fiches dans les prises. Des connexions lâches peuvent provoquer des parasites audio / video ou d'autres interférences.

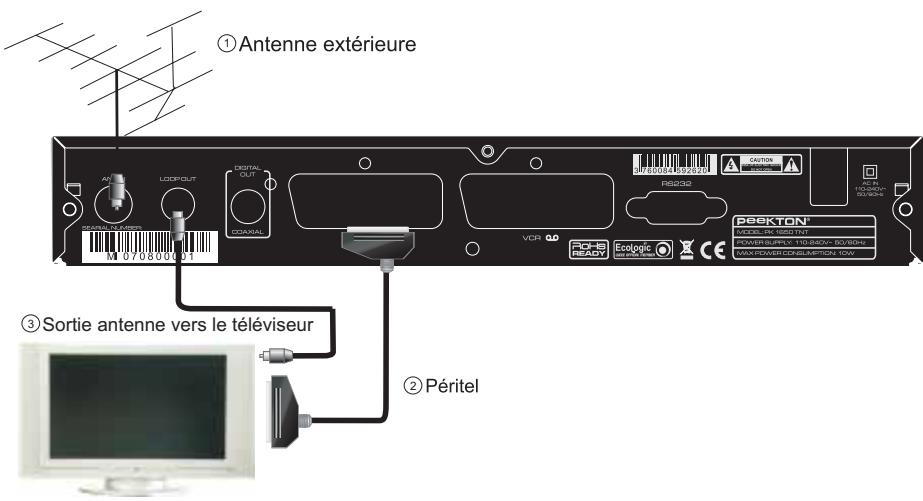

3.2 Raccordement à votre téléviseur
① Raccordez votre arrivée d'antenne sur le connecteur ANT IN sur la gauche du panneau arrêté du récepteur.
② Raccordez le récepteur TNT à votre TV via la sortie SCART TV en utilisant un cordon péritel.
③ Raccordez la sortie antenne LOOP OUT sur l'entrée antenne de votre téléviseur.
3
Connexions

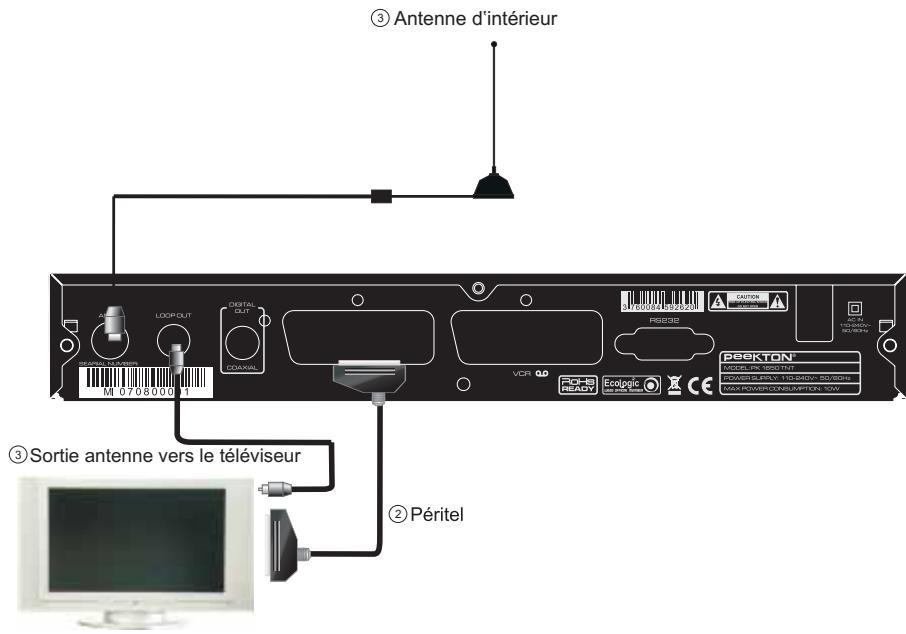

3.3 Raccordement d'une antenné TV interieure
Si vous ne disposez pas d'antonne TV principale ou si vous souhaitez installer votre récepteur TNT dans une piece ne disposant pas d'antonne, vous avez la possibilité d'ajouter une antenné interieure.
NOTE : Equipiez vous d'une antenne d'intérieur prévue pour la réception des chaînes de la TNT. Veiliez à ce qu'elle soit disposée dans un endroit approprié (pré s'd'une fenêtre par exemple).
Certaines antennes d'intérieur nécessitent une alimentation électricque par le récepteur via le cable d'antenne.
Voue devez dans ce cas activer l'alimentation électricque de l'antenne dans le menu SETUP du récepteur.
3
Connexions

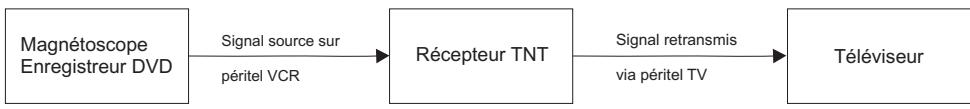

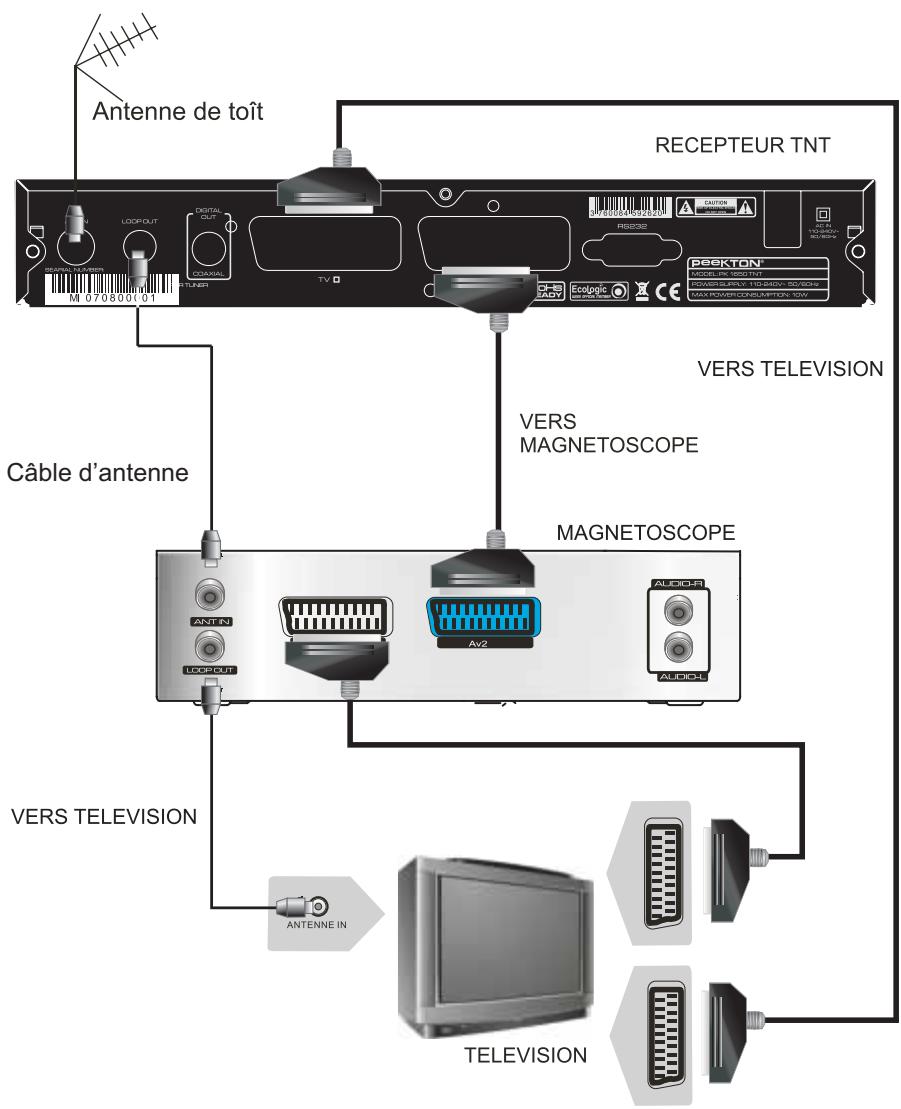

3.4 Raccordement d'un magnétoscope
3
Connexions

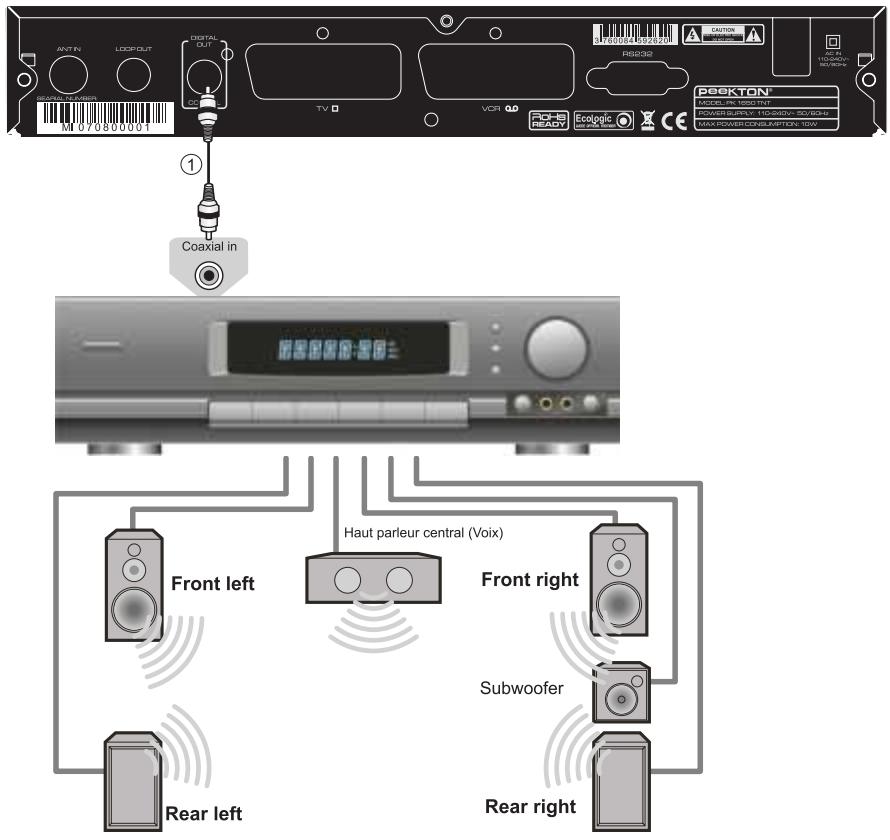

3.5 Raccordement à un ampli 5.1
① Vous pouvez connecter le Pk1650 en audio numérique à un ampli Home Cinéma en utilisant un cable coaxial.
4
Premier Démarrage

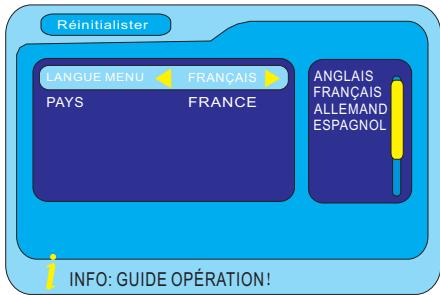

4.1Premier Démarrage
- Allumez votre TV, Sélectionné la source péritel (utilisez la touche AV ou SOURCE de votre TV ou sur le téléviseur).
- Raccordez l'adaptateur TNT sur le secteur. L'indicateur en façade s'allume en rouge.
- Pour allumer leur recepteur TNT, pressez le bouton STANDBY en façade ou sur la télécommande. L'indicateur en façade s'allée alors en vert. Ensuite, le menu "Première installation" s'affiche. Pressez les boutons GAUCHE et DROITE pourchoisir la langue OSD et la zone d'utilisation.
- Pressez le bouton OK pour lancer l'installation.
Le message suivant s'affiche:
- Utilisez les boutons GAUCHE et DROITE pour surliner "OUI" et pressez OK. Le système démarre la recherche des canaux Radios et TV.

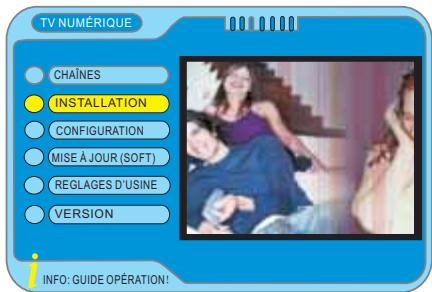

4.2 Installation
- Pressez le bouton MENU pour acceder au menu principal.
- Pressez le bouton OK pour surliner TV numérique.
- Pressez les boutons HAUT ou BAS pour selectionner Installation, et pressez OK pour confirmer..
4
Premier Démarrage

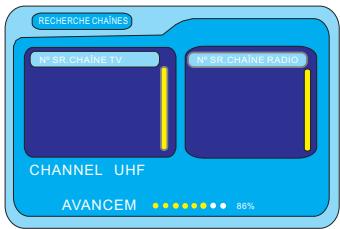

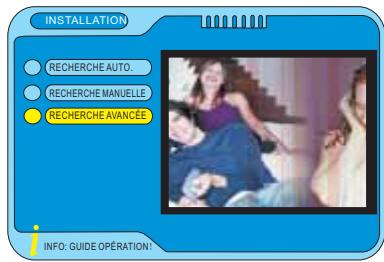

4.3 Recherche Automatique
- Pressez le bouton MENU pour acceder au menu principal.
- Pressez le bouton BAS pour selectionner INSTALLATION
- Sélectionnez Recherche Auto et pressez OK.
4.4 Recherche Manuelle
- Sélectionnez Recherche Manuelle et pressez OK.
- Utilisez les touches GAUCHE/DROITE pour selectionner le numero du canal (liste a droite).
- Pressez OK pour confirmer le numero du canal et lancer la recherche.

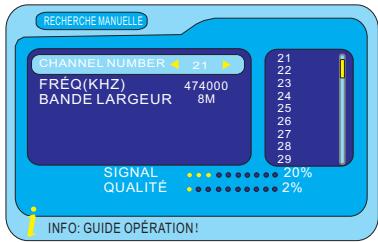

NOTE
Vous pouvez changer la fréquence et lallargeur de bande en choisissant Recherche avancée. Sélectionnez Recherche a vançée dans le menu d'installation.

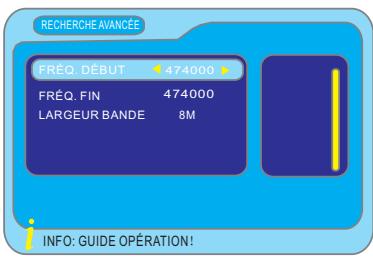

4.5 Recherche Avancée
- Sélectionnez Recherche Avancée et pressez OK.
- Utilisez le clavier numérique pour saisir la fréquence de départ.
- Pressez ensuite le bouton BAS puis utilisez de nouveau le clavier numérique pour saisir la fréquence de fin.
- Pressez ensuite le bouton BAS pour sélectionner la largeur de bande à l'aide des touches DROITE/GAUCHE.
- Pressez enfin le bouton OK pour lancer la recherche avec les paramètres saisis.
5
Opération
5.1 Organisation des ChâÎnes
Changer de chaîne

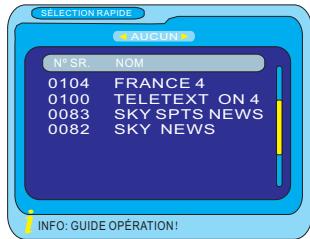

1. Sélection par liste des canaux
Pressez OK pour acceder à la liste rapide.
Utilisez les touches HAUT/BAS pour désir un canal.
Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).
Pressez OK pour selectionner la chaîne à visionner.

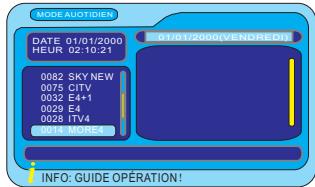

- Sélection par EPG
Presse la touche EPG pour y acceder.
Utilisez les touches HAUT/BAS pour désir un canal.
Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).
Pressez EXIT pour quitter l'EPG et visionner le canalChoisi.
- Sélection par clavier numérique
Saisissez, à l'aide de la télécommande, le nombre de la chaîne désirée, NOTE : La recherche automatique liste les chaînes de la TNT dans l'ordre de diffusion.

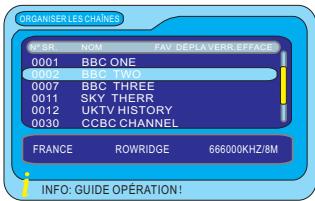

Organiser les chaînes
- Pressez MENU puis OK pour acceder à TV numérique.
- Pressez OK pour acceder au sous-menu Chaines.
- Pressez de nouveau OK pour acceder à Organiser les chaînes.
- Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).
Bouton ROUGE : Favori Bouton BLEU : Verrou
Bouton JAUNE: Déplacer Bouton VERT: Effacer

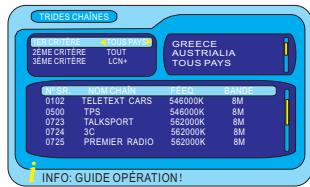

Trier les chaînes
- Pressez MENU puis OK pour acceder à TV numérique.
- Pressez OK pour acceder au sous-menu Chaines.
- Pressez BAS puis OK pour acceder à Tri des chaînes.
- Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).

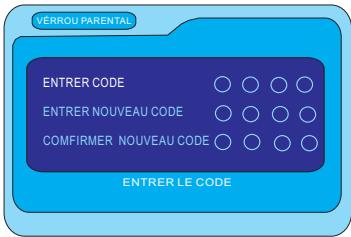

NOTE
Le code par défaut pour le verrouillage et la suppressionest "0000".
Le super code est "8888".
5
Opération
5.1 Organisation des Chânes (suite)

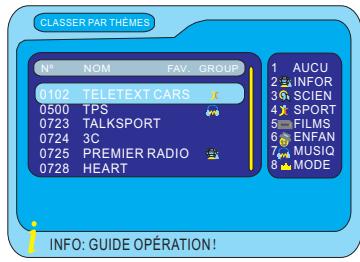

Grouper les chaines
- Pressez MENU puis OK pour acceder à TV numérique.
- Pressez OK pour acceder au sous-menu Chaines.
- Utilise la touche BAS puis OK pour acceder à Classer par thèmes.
- Sélectionnez une chaîne à l'aide des touches HAUT/BAS.
- Pressez une touche du clavier numérique afin d'inscrite la chaîne dans le groupe correspondant.
- Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).

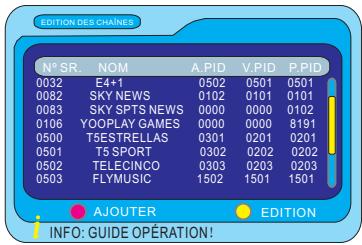

Editor les chaînes
- Pressez MENU puis OK pour acceder à TV numérique.
- Pressez OK pour acceder au sous-menu Chaines.
- Utilise la touche BAS puis OK pour acceder à Edition des chaînes.
- Sélectionnez une chaîne à l'aide des touches HAUT/BAS.
- Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).

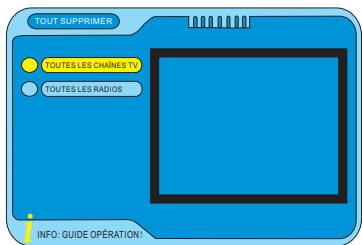

Tout supprimer
- Pressez MENU puis OK pour acceder à TV numérique.
- Pressez OK pour acceder au sous-menu Chaines.
- Utilisez la touche BAS puis OK pour acceder à Tout supprimer.
- Pressez OK, le mot de passer vous est demandé.
Saisissez le code pour terminer l'opération. - Pressez INFO pour afficher le guide d'utilisation des touches (EXIT pour quitter le guide).
Enregistrement
Vous pouvez enregistrer la chaîne TNT en cours sur le périphérique (USB/SD) en utilisant la touche RECORD.
Presse à nouveau cette touche pour afficher une fenêtre vous proposant l'arrêt de l'enregistrement.
NOTE
Il est recommandé d'effectuer un test d'enregistrement avant de proceder à
l'enregistrement d'un programme. En effet, certains périvériques USB peuvent ne pas être compatibles bien que la majorité d'entre eux a déjà été testée. Par ailleurs, l'enregistrement sur une carte mémoire n'est pas supporté. Assurez-vous que le périvérique dispose d'assez d'espace pour l'enregistrement. Il est possible que la partition soit endommagée si I'appareil est étêtant lors d'un enregistrement, vous pouvez réparer la partition en la formatant. Le reçepateur n'enregistre que sur les partitions FAT.
5
Opération
5.2 Configuration
Plusieurs aspects de votre récepteur peuvent être configurés en fonction de votre installation et de vos préférences. Le menu de configuration est accessible depuis la menu principal. La configuration concerne l'OSD, la TV, le système, l'heure, le timer et le contrôle parental. Les réglages effectuels prenant effet après avoir quitté le menu principal.

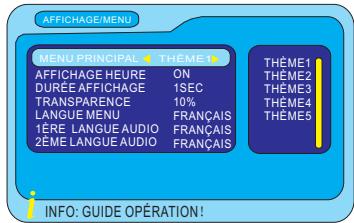

Configuration OSD
Ce menu permet de configurer les informations de l'OSD.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
- Pressez de nouveau OK pour acceder à la configuration de l'affichage et des menus.
NOTE
Lorsque l'affichage de l'heure est sur ON, la fonction sous-titres est par défaut désactivée.

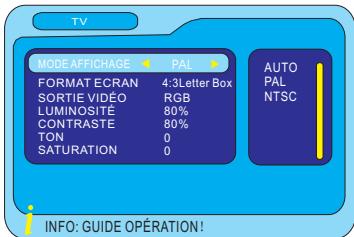

>Configuration TV
Ce menu de configurer le fonctionnement du récepteur en fonction de votre TV.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
- Utilisé la touche BAS puis pressez OK pour acceder au sous-somenuTV.

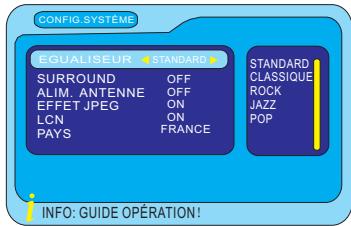

Configuration système
Ce menu de configurer le fonctionnement général du récepteur TNT.
1.Presse MENU puis OK pour acceder à TV numérique.
2. Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
3. Utilisez la touche BAS puis pressez OK pour acceder à la configuration Systeme.

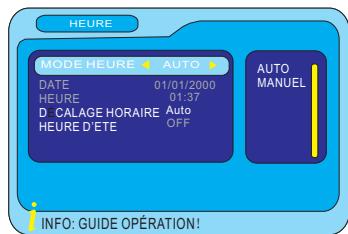

Horloge
Ce menu permet de configurer l'horloge de votre récepteur.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
- Utilisez la touche BAS puis pressez OK pour acceder à la configuration de l'Horloge.
5
Opération
5.2 Configuration (suite)

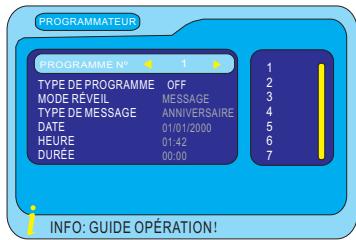

Timer
Ce menu de configurer des programmations pour l'allumage de votre récepteur TNT.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
- Utilisez la touche BAS puis pressez OK pour acceder à la configuration du Programmateur.
Verrouillage parental
Ce menu de configurer le verrouillage parental afin de contrôler l'utilisation de votre récepteur.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Configuration.
- Utilisez la touche BAS puis pressez OK pour acceder à la configuration du Verrouillage parental.
NOTE
Le code par défaut est 0000. Le super code est 8888.
5
Opération
5.3 Outils

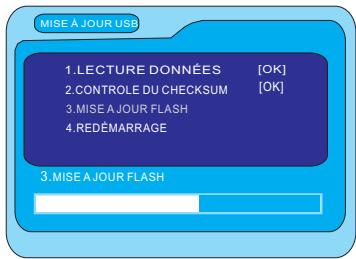

Mise à jour système
Il vous est possible demettre à jour votre apparéil via le port USB.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Mise à jour.
- Sélectionnez le fichier de mise à jour dans l'explorateur.
- Pressez OK pour lancer la mise à jour.

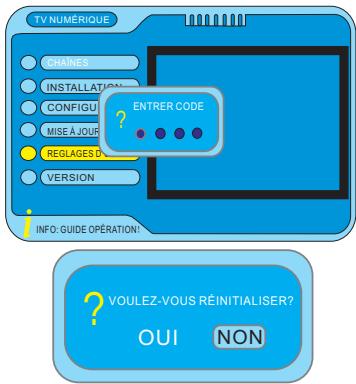

Réinitialisation
Ce menu permet de rétabir les paramètres d'usine du récepteur et de supprimer toutes chaînes enregistrées.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-men渴 Parametes usine.
- Entrez le mot de passer puis confirmer votre choix en seLECTIONnant OUI dans la fenêtre.
- Pressez le bouton EXIT pour quitter ce menu.

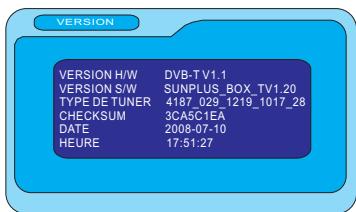

Version logicielle
Ce menu présente les informations logicielles et matérielles concernant notreappareil.
- Pressez MENU puis OK pour acceder à TV numérique.
- Utilisez la touche BAS puis pressez OK pour acceder au sous-menu Version et visualiser les informations.

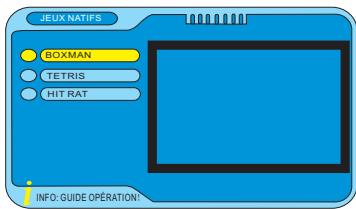

Jeux
Ce menu vous permet d'acceder aux yeux natifs du récepteur.
- Pressez MENU puis utilisez la touche BAS pour acceder au sous-menu Jeux.
- Sélectionnez ensuite le jeu auquel vous souhaitez jouer.
- Pressez la touche EXIT pour quitter le menu Jeux.
6
Lecteur Multimédia
6.1 Fonctions de lecture
Ce récepteur permet la lecture de fichiers audio, video ou photo depuis le port USB ou le lecteur de cartes
Lecture films
- Pressez MENU pour acceder au menu principal, puis utilisez le bouton BAS pour selectionner Films.
- Accedez ensuite au fichier video désire et pressez OK pour lancer la lecture.
Lecture musique
- Pressez MENU pour acceder au menu principal, puis utilisez le bouton BAS pour selectionner Musique.
- Accedez ensuite au fichier audio désiré et pressez OK pour lancer la lecture.
Lecture photo
- Pressez MENU pour acceder au menu principal, puis utilisez le bouton BAS pour selectionner Photo.
- Accedez ensuite au fichier image désiré et pressez OK pour lancer la lecture.
NOTE
Pressez le bouton rouge, ensuite pressez or > effectuera un zoom de la photo par 2,3,4,1/2,1/3,1/4.

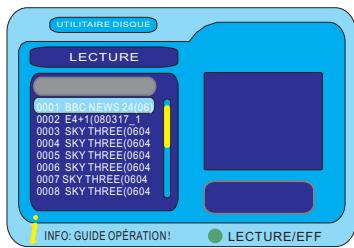

Utilitaire de disque
- Pressez MENU pour acceder au menu principal, puis utilisez le bouton BAS pour selectionner Utilitaire de disque.
La fenêtre Utilitaire s'affiche.
- Utilisez les boutons Haut/Bas pour selectionner un fichier.
Puis pressez le bouton rouge pour dire, le vert pour supprimer et une fenetre de suppression s'affiche.
NOTE
Lors de la lecture multimédia, assurez vous que la clé USB ou la carte est correctement branchée. Si vous sélectionnez Films, leurs fichiers video ou les enregistements seront affchéés.
Si vous scélectionnez Musique ou Photo, seuils le type de fichiers choisi sera affché.
L'utilitaire de disque ne peut reproduire que les enregistements.
Le récepteur ne supporte pas le WMA.
7
Informations
7.1 Glossaire
FORMAT TV
Voici un tableau récapitulatif des deux formats de télévision existants et de leur affichage en fonction de l'image source.
| IMAGES | ECRAN TV | ||
| 4:3 | 16:9 | ||
| Pan-Scan | Letterbox | ||
| 4:3 | |||
| 16:9 | |||
DTV/VCR
Ce récepteur TNT dispose d'une entrée/sortingé péritel permettant de transmettre le signal à un autre apparéil que votre téléviseur (magnétoscope, enregistrureur DVD...). Lorsque vous pressez la touche DTV/VCR, votre récepteur prend en compte le signal audio/video qui lui est transmis sur cette péritel et le retransmet sur votre téléviseur.
GOTO
La touche GOTO vous permit, lors de la lecture d'un film, d'acceder directement à un instant donné du film lu. Vous devez presser cette touche puis utiliser la flèche de DROITE pour sélectionner les unités de temps puis indiquer le moment auquel vous souhaitez acceder à l'aide du pavé numérique de la télémande.
RECALL
La touche RECALL permet de revenir instantanément à la chaine précédemment visionnée.
8
Dépannage
Yououpouvezyouaider du tableau ci-dessous pourresoudre lesproblèmesde fonctionnement mineurs.
Si vous ne parvenez pas à solutionner votre problème, n'hésitez pas à contacter le support technique par mail ou par téléphone.
| Problèmes | Causes possibles | Solutions |
| Le tímoin lumineux sur le panneau avant ne s'allume pas. | Le cable principal ne se connecte pas correctement. Le fusible est HS. | Vérifiez si le cable principal est correctement branché dans la prise électrique. Vérifiez aussi le fusible. |
| Ni son, ni image. | Faible niveau du signal HF. | Vérifiez et améliorer l'installation de l'antenne. |
| Mauvaise image. | Le signal est trop fort. | Essayez de brancher un atténuateur de signal à l'entrée antenne. |
| Pas de détention de votre clé USB. | La clé USB n'est pas correctement formatée. | Vérifiez la partition sur votre clé USB. |
| Pas d'image sur l'écran TV. | Le système est connecté par la prise péritel et la TV n'est pas dans le mode AV/EXT. | Vérifiez que vous avez besoin l'entrée correcte sur votre TV. |
| La télécommande ne marche pas. | Piles faibles ou épuisées. | Changez les piles. |
#
Service après-venture
ASSISTANCE: 0820.03.03*
Votre appareil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV exceedant 7jours, entraine automatique une prolongation de la garantie pour une durée egale a cette période d'imobilisation. En cas de defaut de fonctionnement pendant la période de garantie, vous pouze contacternotre Hot Ligne au 0820.03.03.03 (*) qui vous indiquera la bonne marche a suivre. Lors du retour de votre produit dans un centre agreé, nous vous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie excluse toute défectuosité due à une utilisation anomale, les dégats matériels, ainsi quela reprise de toute intervention effectuee par un tiers non autorisé par PeeKTON, ainsi que :
- Les tentatives de réparation effectuee par une station technique non agreee.
L'absence du numero de série ou de preuve d'achat. - Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux spécifications Peekton
La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine. - Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
- Une alimentation électricne non conforme aux specifications d'installation et d'environnement.
- Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre.
- Les pieces d'usure normales dites consommables : piles et accus.
- Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit,
- Les accessoires égarés ou manquants,
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour du firmware non agrée par Peekton France
En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
- L'unité a été exposée à la pluie ou à l'humidité,
-L'unité ne semble pas fonctionner normalement, - Les performances de l'unité se sont sensiblement modifiées,
-L'unité est tombée ou le coffret a ete endommagé.
N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.
Important: Veuillez conserve une preuve d'expédition de votre produit.
Adresse SAV:
Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 St Cyr En Val
(*) Du Lundi au Vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn
Site Internet: www.peekton.com
Informations : info@peekton.com
10 Spécifications
| Paramètres | Spcifications |
| Ressources Système | FLASH 1MB SDRAM 8MB |
| Tuner & Canaux | Entrée RF Connecteur x1 (IEC-TYPE, IEC169-2, Femelle) Sortie RF Connecteur x1 (IEC-TYPE, IEC169-2, Môle - LOOPTHROUGH) Bande de fréquence: 174MHz~230MHz(VHF)&470MHz ~862MHz (UHF) Niveau Signal: -15 ~ -70 dbm |
| Décodeur • Décodage Stream • Niveau Profil • Débit entrée • Aspect Ratio • Formats audio • Sorties video | MPEG-2 ISO/IEC 13818 MPEG-2 MAIN PROFILE @MAIN LEVEL MAX. 15Mbit/s 4:3PS, 4:3LB, 16:9 (Auto) MPEG Layer I & II, 32 / 44.1 / 48KHz Dobly AC-3 CVBS(Défaut), RGB |
| Connexions • Câble d'alimentation • Tuner • Scart • SPDIF • Data Port | Type fixé Entrée RF x1, Sortie RF Loop Through x1 Sortie VCR x1, Sortie TV x1 Coaxial SPDIF x1 USB 2.0 x1, 3in1 Card(MS/MMC/SD) x1, RS-232 x1 |
| Alimentation • Tension d'entrée • Consommation | AC 110-240V ~ 50/60Hz Max. 10W / Standby 5W |
NOTE
Le design et les specifications peuvent être modifiées sans préavi.
