MODE D'EMPLOI PK 1250 TNT PEEKTON
Sommaire
INTRODUCTION 02
Informations importantes. 03
Chaines TV de la TNT. 04
Carte couverture 05
Précautions d'installation 06
FONCTIONS 07
Télécommande 07
Panneau avant. 09
Panneau arriere 09
CONNEXIONS 10
Raccordement à votre téléviseur 10
Antenne d'intérieur. 11
Raccordement à votre magnétoscope (enregistreur DVD). 12
Raccordement à un amplificateur 5.1. 13
PREMIER DEMARRAGE 14
Accueil lors du premier démarrage 14
SETUP 15
Chaines DTV. 15
Fonction EPG. 16
Programmations 16
Configuration système 17
Recherche canaux. 18
Informations récepteur. 19
Jeux. 19

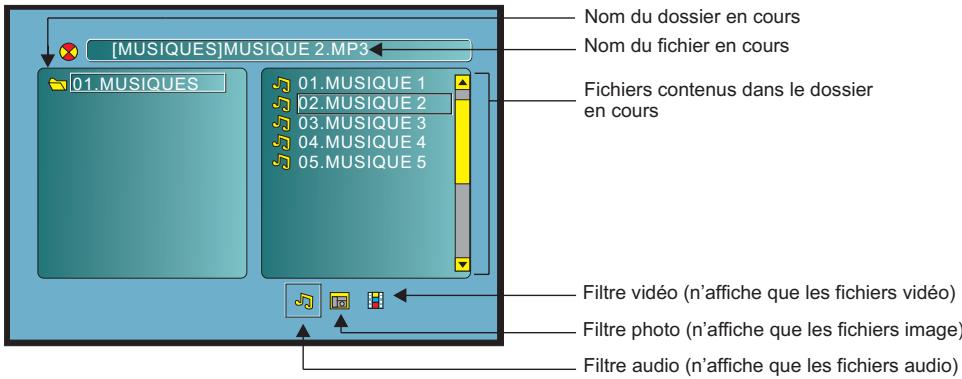

Mode USB. 20

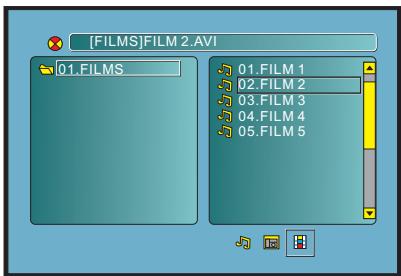

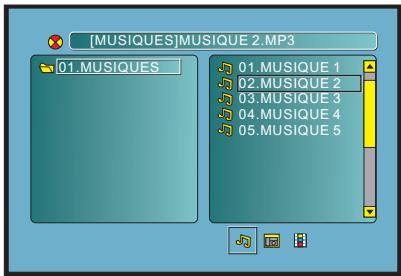

LECTEUR MULTIMEDIA 21

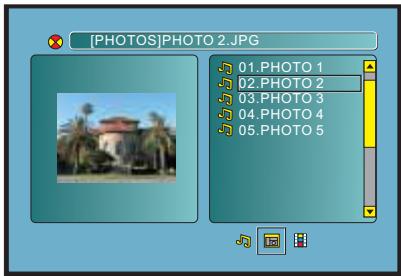

Fonctions de lecture 21
INFORMATIONS 23
Glossaire 23
24
Dépannage 25
Service après-vente 26
1
Introduction
1.1 Informations importantes
Français
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avons acheté le produit.
| ↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. | |
| ↔N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°. | |
| ↔N'utilise pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs. | |
| ↔Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé. | |
| ↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur. | |
| ↔N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil. | |
| ↔Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravesement. | |
| ↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suffirve avec un risque de chic électrique ou de feu. | |
| ↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s'en suffirve. |
1
Introduction
1.1 Informations importantes (suite)
Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil pres d'une source d'humidité.
Avertissement : pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre apparéil exclusivement à une personne qualifiée.
Ce symbole indique la présence de courants électriques dans l'appareil constituent un risque d'électrocution.
Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition dangereuse au radiation.
Nos produits sont régulierement mis à jours dans le cas où le produit subit une évolution.
Veuillez noter que vous pouze constater des différences entre le manuel et le produit.
Par la première, ESM déclare que le cadre PK 1250 TNT est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.
Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.
La société ESM est membre fondateur de la societe ECOLOGIC afin de collector selectivement, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.
Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéil de classe II.
DOLBY est une marque commerciale déposée par l'entreprise DOLBY 1992-1997, tous droits réservés.
1
Introduction
1.2 Listedes chaînes
| Numéroes | Chaines | Numéroes | Chaines |
| 1 | TF1 | 19 | — |
| 2 | FRANCE 2 | 20 | FRANCE 〇 |
| 3 | FRANCE 3 | 21 à 43 | PAYANT |
| 4 | CANAL + | 44 à 49 | INTERACTIF |
| 5 | FRANCE 5 | 50 et + | RESERVE |
| 6 | M6 | ||
| 7 | ARTE | ||
| 8 | DIRECT 8 | ||
| 9 | W9 | ||
| 10 | TMC | ||
| 11 | NT1 | ||
| 12 | NRJ12 | ||
| 13 | LCP | ||
| 14 | FRANCE 4 | ||
| 15 | BFMTV | ||
| 16 | I>TELE | ||
| 17 | VIRGIN 17 | ||
| 18 | GULLI |
TF1
CANAL+
Direct8
TELE
*Certaines émissions peuvent être momentanément cryptées
1
Introduction

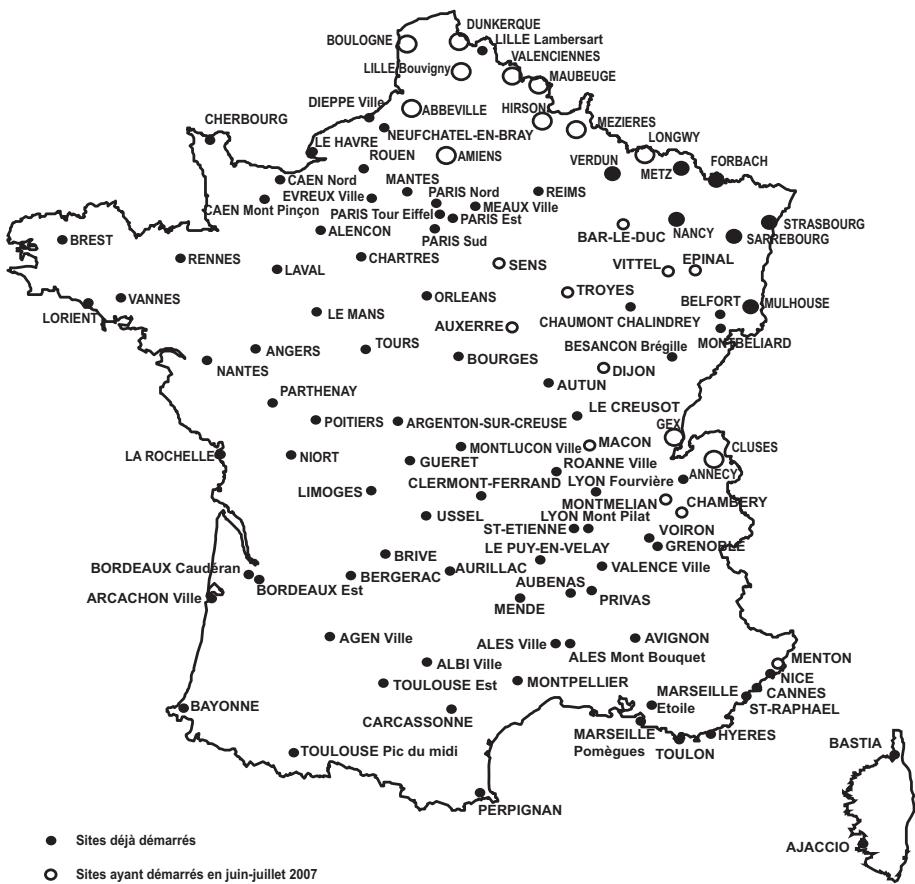

1.3 Carte des sites
- Sites déjà démarrés
Sites ayant demarrés en juin-juillet 2007
Sites devant demarrer avant le 31 octobre 2007
Sites devant démarrer avant le 15 décembre 2007
1
Introduction
1.4 Précautions d'installation
Félicitations pour l'achat de ce produit. Nous sommes surs que vous serez pleinement satisfait de ce récepteur TNT. Prenez le temps de dire ce mode d'emploi de façon à utiliser l'appareil au moins de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y reférer chaque fois que cela sera nécessaire.
Assurez-vous que l'alimentation secteur de votre domicile correspond bien à celle indiquée sur la plaque d'identification appossee au dos de votre apparéil. Installez celui-ci sur un support adaptable plat, en lui menageant suffisamment d'espace libre pour un bonne ventilation (10 à 15 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne place pas autres apparéils sur leur récepteur TNT. Ne le place pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Laissez l'appareil en mode veille n'interrompez pas son alimentation électrique. Pourdéconnecter complètement le récepteur, il doit être débranché de sa prise murale, ce qui est conseillé si vous ne l'utilise pas pendant un certain temps.
Pour vous securité, n'ouvre jamais l'appareil et ne démontez aucun de ses éléments. cela peut être dangereux pour vous et pour certaines pieces fragiles. Vous risquez de receiveoir une décharge électrique.
Protégez le récepteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement créant de puissants champions magnétiques, électriques (Haut parleur). Déconnectez le cable d'alimentation du secteur si le récepteur fonctionne mal. Voitre récepteur n'est pas conscience pour une utilisation industrielle ou commerciale, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées.
Condensation: Si vous appeareil a passé un certain temps dans une température ambiente froide, par ex. pendant un transport en hiver, attendez environ 2 heures qu'il ait atteint la température ambiente afin d'eviter de l'endommager.
N'utilisez jamais d'atomiseurs de nettoyage, benzine, liquides pour nettoyer votre récepteur. Essuyez le délicatement avec un chiffon souple et humide (uniquement de l'eau).
Piles: Les piles utilisées dans cet apparéil contiennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommendons de les déposer dans un lieu pouvant accepter ce type de déchet.
Pour empêcher les risques de feu ou de chic électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de chic électrique, n'ouvre pas la partie supérieure de l'appareil. En cas de panne confiez votre matériel exclusivement à une personne qualifiée.
2
Les fonctions

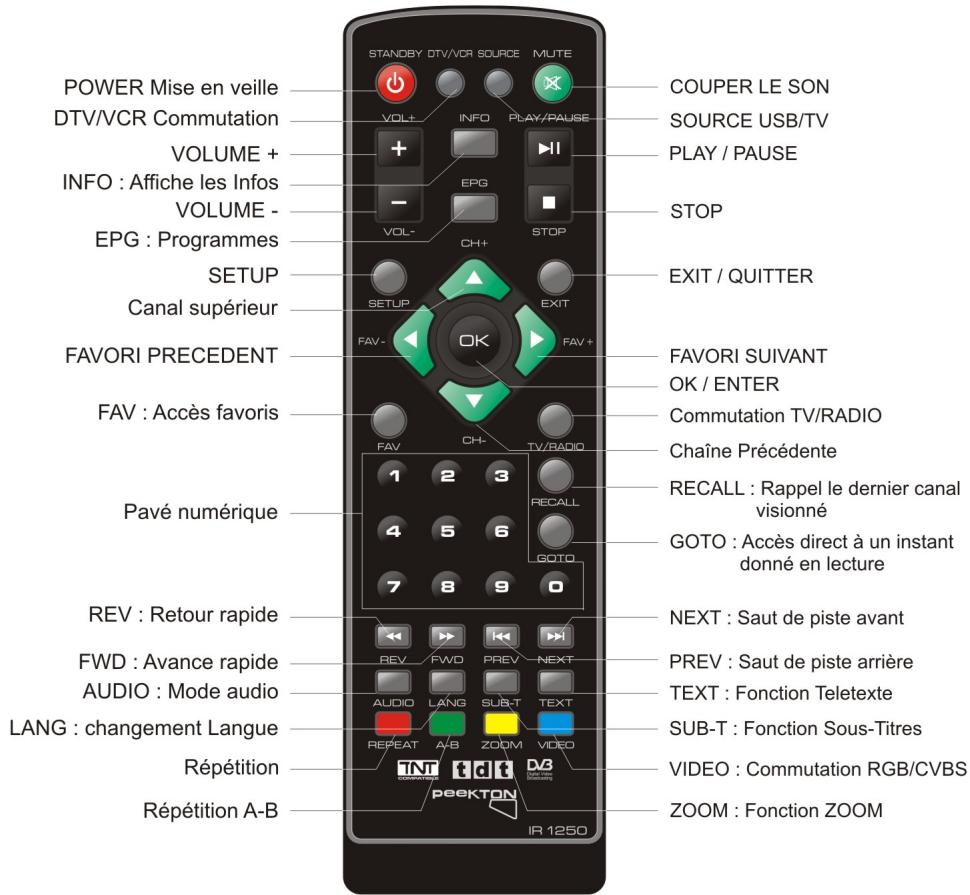

2.1 Télecommande
Mise en place des batteries
Utilisation de la télécommande
Dirigez votre télécommande vers le récepteur infrarouge situé sur votre unité en respectant un angle maximal de 30^ .
D2
Les fonctions
2.1 Télecommande (suite)
2
Les fonctions

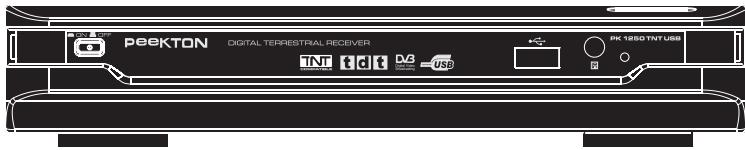

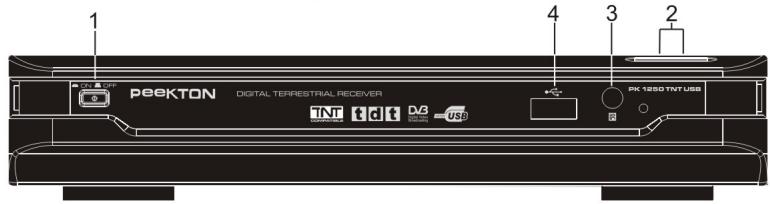

2.2 Panneau avant
Vou dece configurer ce recepteur via l'affichage TV (OSD) et les menus. Les menus sont indispensablees pour l'installation des chaînes et autres fonctions. Ces fonctions ne sont accessibles qu'avc la telecommande. Si you rencontrez des difficultés pour faire fonctionner voitre appariel, contactez your vendeur ou notre service apres-vente.
1. INTERRUPTEUR
Allume/eteint le récepteur.
2.CHANGEMENT DE CHAINES
Passe à la chaîne suivante ou précédente.
3. CAPTEUR TELECOMMANDE
Reçoit le signal de la télécommande.
4. PORT USB
Permet la connexion de périphériques USB de type clés USB pour en dire le contenu compatible.

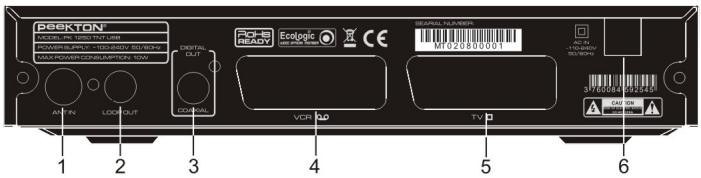

2.3 Panneau arrête
1.ANT IN
Entrée antenne : Raccordement de votre antenne TV.
4. SCART VCR
Connexion péritel vers notre TV.
2. LOOP OUT
Sortie antennene: Raccordement de l'antenne sur votre téléviseur (ou autre tuner) pour retransmettre le signal TV.
5. SCART TV
Connexion péritel vers toute magnétoscope ou tout autre enregistrur.
3. SORTIE AUDIO NUMERIQUE
Connexion audio à un amplificateur Home Cinéma via un cable coaxial.
6. PRISE SECTEUR
Raccordement de votre récepteur TNT sur le secteur.
3
Connexions
3.1 Avant de commencer
Les illustrations suivantes seront les raccordements de base au moyen des cordons audio et video. Pour déterminer les valeurs liasons à réaliser avec les appeareils audio/video que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque appleil qui doit'être relié à votre récepteur TNT.
Avant de changer une connexion, appuyez sur ON/OFF sur la télécommande pour entrer en mode veille, puis éteignez l'appareil avec l'interrupteur principal.
Insérez complètement les fiches dans les prises. Des connexions lâches peuvent provoquer des parasites audio / video ou d'autres interférences.

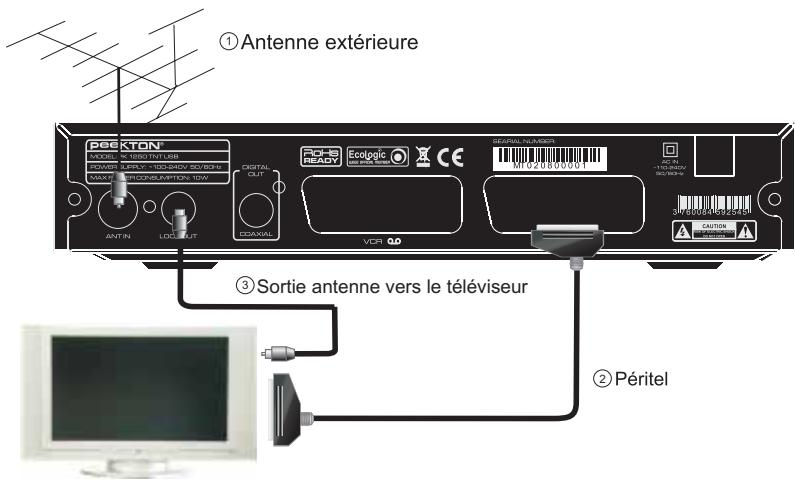

3.2 Raccordement à votre téléviseur
① Raccordez votre arrivée d'antenne sur le connecteur ANT IN sur la gauche du panneau arrêté du récepteur.
② Raccordez le récepteur TNT à votre TV via la sortie SCART TV en utilisant un cordon péritel.
③ Raccordez la sortie antenne LOOP OUT sur l'entrée antenne de votre téléviseur.
3
Connexions

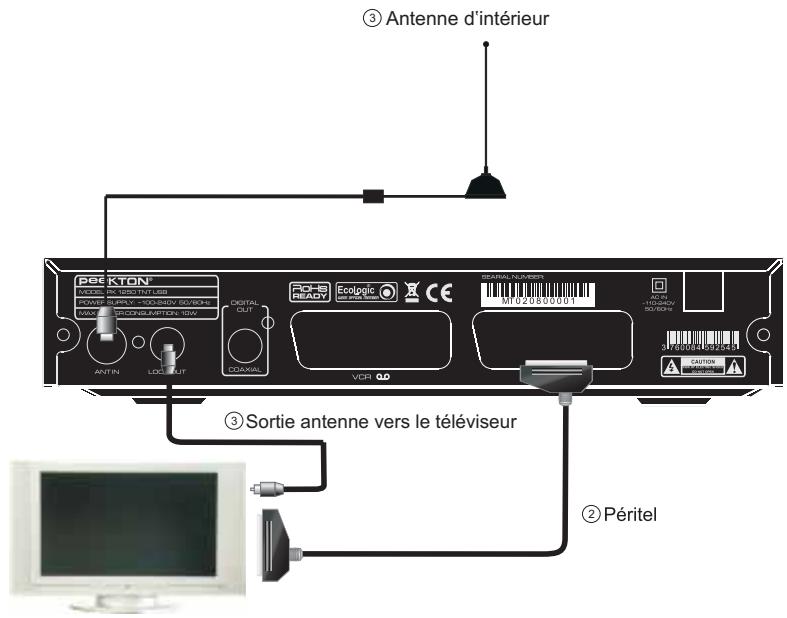

3.3 Raccordement d'une antenné TV interieure
Si vous ne disposez pas d'antonne TV principale ou si vous souhaitez installer votre récepteur TNT dans une piece ne disposant pas d'antenne, vous avez la possibilité d'ajouter une antenné interieure.
NOTE : Equipiez vous d'une antenne d'intérieur prévue pour la réception des chaînes de la TNT. Veiliez à ce qu'elle soit disposée dans un endroit approprié (pré s'd'une fenêtre par exemple).
Certaines antennes d'intérieur nécessitent une alimentation électricque par le récepteur via le cable d'antenne.
Voue nevez dans ce cas activer l'alimentation électricque de I'antenne dans le menu SETUP du récepteur.
3
Connexions

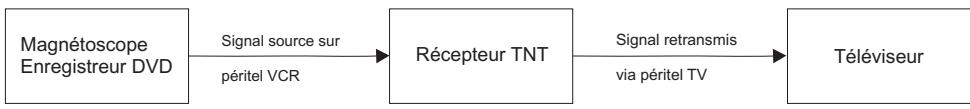

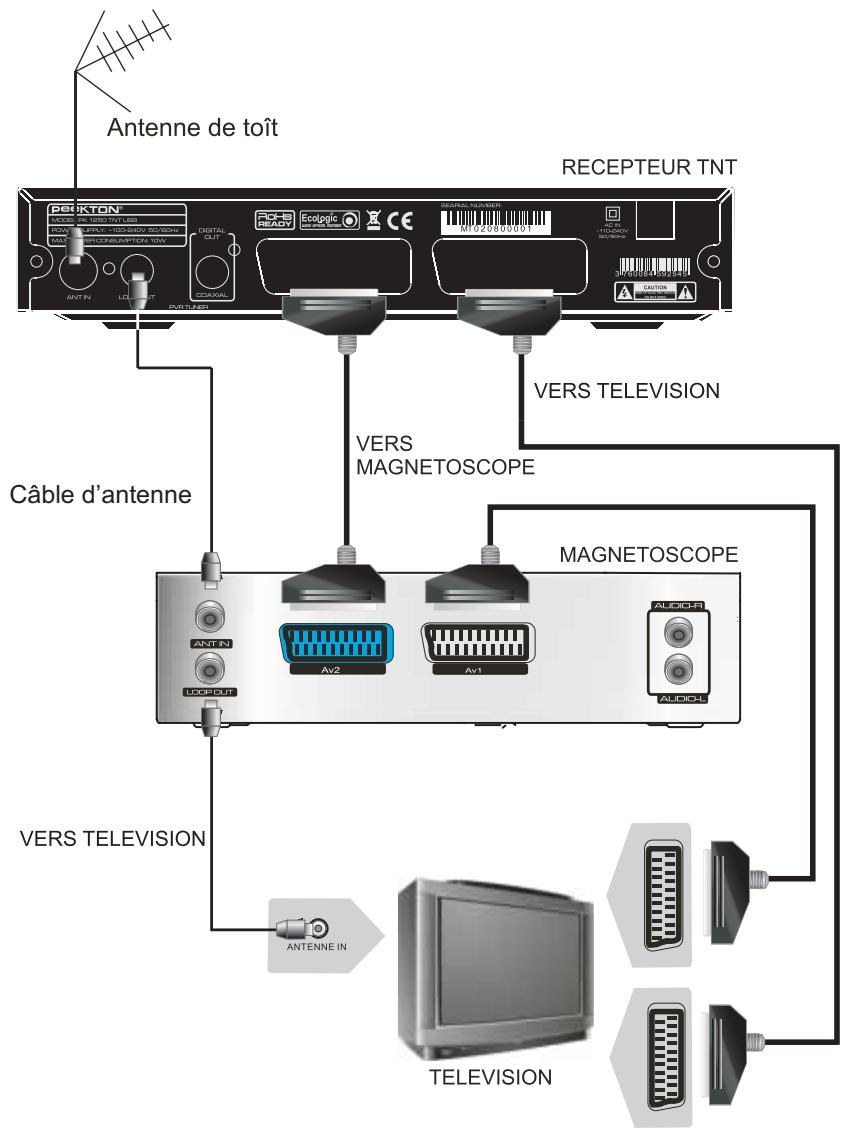

3.4 Raccordement d'un magnétoscope
3
Connexions

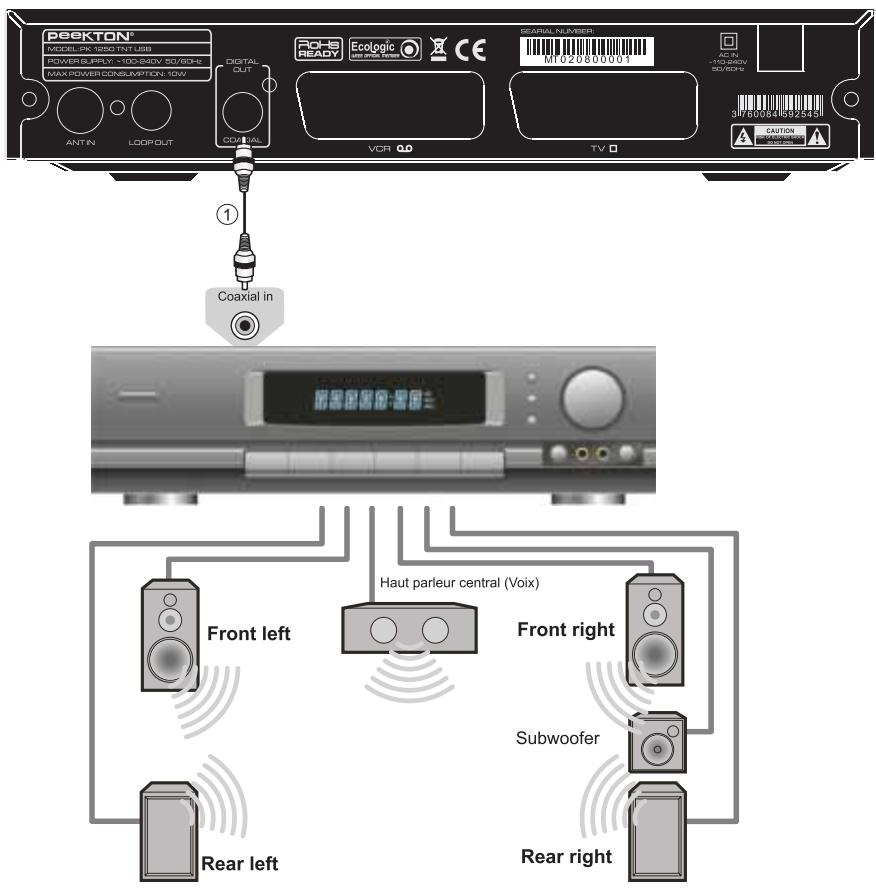

3.5 Raccordement à un ampli 5.1
① Vous pouvez connecter le PK1250 en audio numérique à un ampli Home Cinéma en utilisant un cable coaxial.
4
Premier Démarrage
4.1 Accueil Premier Demarrage
Lors du premier démarrage de votre PK 1250 TNT, celui-ci vous propose une recherche automatique des canaux.
La fenêtre ci-dessous apparait à l'écran de votre TV et vous invite à indiquer les informations suivantes :
- Langue d'affichage des menus
- Lieu d'utilisation (pays)
PREMIERE INSTALLATION
| LUNGUE OSD | < FRANCAIS > |
| REGION | < FRANCE > |
| SCAN AUTO | < PRESSEZ ENTER> |
ENTER = LANCER SCANAUTOMATIQUE PRESSEZEXIT POUR QUITTER L'INSTALLATION
A l'aide des flèches DROITE et GAUCHE, indiquée la langue dans laquelle vous souhaitez voir s'afficher les menus à l'écran (par défaut : Français).
A l'aide des flèches HAUT et BAS, mettez en surbrillance la seconde ligne et indiquez la région dans lequel vous utilise ce récepteur TNT (par défaut : France).
Toujours à l'aide des flèches HAUT et BAS, mettez en surbrilance la première ligne et pressez le bouton OK/ENTER pour lancer la recherche automatique.
NOTE : Vous pouvez à tout moment quitter le menu d'installation rapide en pressant la touche EXIT de votre télécommande.
RECHERCHE...
| CHAIN | 8 | INTENSITE | 0 |
| FREQUENCY | 198500KHz | QUALITE | 0 |
| PROGRE | 4/57 | ||
| TV:0000 | RADIO:0000 | ||
STOPPER RECHERCHE PRESSEZ SETUP POUR STOPPER LA RECHERCHE

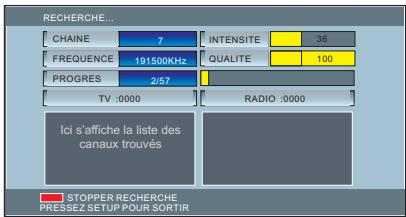

Lorsque la recherche automatique est lancée, la fenetre ci contre apparait à l'écran.
Vou puez visualiser la liste des canaux TV et Radio trouvés et la progression de la recherche.
Vous pouze aussi arrêté la recherche à l'aide de la touche ROUGE de la télécommande ou quitter directement en pressant la touche SETUP.
Une fois la recherche terminée, le récepteur affiche automatique la première chaîne de la liste.
NOTE : Si vous arrêtez ou annulez la recherche automatique des canaux, vous devrez effectuer une nouvelle recherche depuis le menu SETUP pour enregistrer l'ensemble des chaînes.
5
SETUP

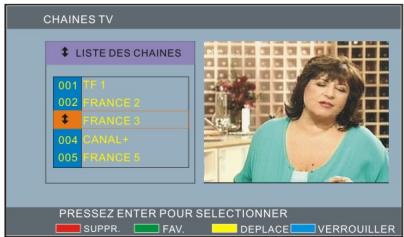

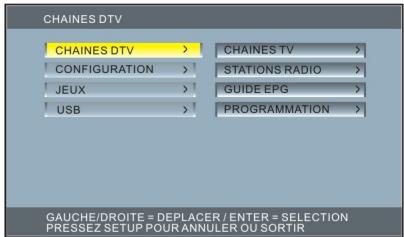

5.1 Chaines DTV
Le menu de configuration des chaînes vous permet d'éditer la liste des canaux TNT (TV et Radio), de consulter le guide des programmes EPG et de configurer des programmations.
CHAINES DTV
Pour y acceder, pressez la touche SETUP de votre télécommande, puis pressez la touche OK/ENTER pour acceder aux sous-menus. Le premier sous-menu CHAINES TV vous affiche une liste des canaux TV.
Les boutons de couleur (rouge, vert, jaune et bleu) correspondent aux indications affichées à l'écran.
Presse l'un d'entre eux pour I'activer, sa fonction s'affiche en haut de la liste des chaînes.
Par exemple, pour déplacer une chaine dans la liste, vous devez presser le bouton JAUNE, Sélectionner la chaine à déplacer à l'aide des flèches HAUT et BAS puis presser la touche ENTER.
Un logo de déplacement s'affiche à côté de la chaine, vous pouze utiliser les flèches HAUT et BAS pour rechercher son nouvel emplacement dans la liste et presser la touche ENTER pour valider.
NOTE: Le déplacement d'une chaîne génére une inversion entre les deux chaînes concernées.
Le verrouillage d'une chaine requiert le mot de passer parental.
Le mot de passer par défaut est: 6666.
La suppression d'un canal n'est pas réversible.
Lorsque you validate une chaîne comme favorite, un coeur s'affiche à côté de la chaîne concernée.

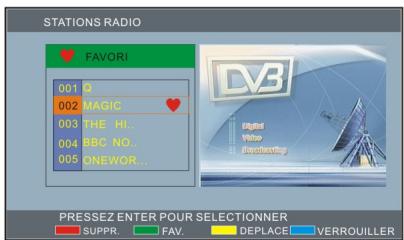

STATIONS RADIOS
Pour y acceder, pressez la touche SETUP de votre télécommande, puis pressez la touche ENTER pour acceder aux sous-menus de CHAINES TNT.
A l'aide des touches HAUT/BAS, selectionnez STATIONS RADIO.
Ce menu se constitue et s'utilise de la même façon que le menu CHAINES TV.
5
SETUP
5.1 Chaines DTV (suite)

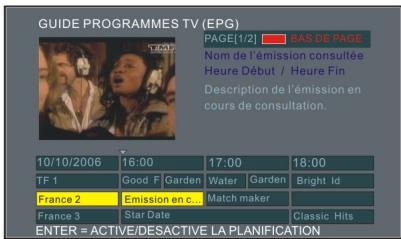

GUIDE EPG
Ce menu vous permet d'obtenir des informations sur les programmes en cours et à partir.
Pour y acceder, pressez la touche SETUP de votre télécommande, puis pressez la touche ENTER pour acceder aux sous-menus de CHAINES DTV.
A l'aide des touches HAUT/BAS, selectionnez GUIDE EPG.
Chaque ligne correspond à une chaine TV et chaque colonne, à une tranche horaire.
Lorsque vous sélectionnez une émission, une presentation s'affiche en haut à droite.
En selectionnant un programme à partir, vous pouvez presser la touche ENTER pour programmer un démarrage de l'appareil.
Vous étés alors redirigè vers le menu PROGRAMMATION.
NOTE : Vous pouvez acceder à ce Guide des programmes EPG depuis le mode TV en utilisant directement la touche EPG de la télécommande.
Vousspuvezutiliser la touche ROUGE lors de la consultation pour dire la suite d'une description.
PROGRAMMATION
Ce menu vous permet de programmer des démarrages automatiques de votre récepteur TNT.
Pour y acceder, pressez la touche SETUP de votre télécommande, puis pressez la touche ENTER pour acceder aux sous-menus de CHAINES DTV.
LISTEPLANIFICATIONSPROGRAMMES
| No. | SERVICE | EVENEMENT | DEBUT | FIN |
| 01 | TF 1 | EMISSION TF 1 | 17:00 | 18:00 |
| 02 | FRANCE 3 | EMISSION FR 3 | 18:00 | 19:00 |
ENTER = EDITER GAUCHE = SUPPRIMER/DROITE = AJOUTER
Avec les touches HAUT/BAS, selectionnez PROGRAMMATION.
Sur une programmation existante, vous pouvez presser la touche ENTER afin de l'editor ou la flèche GAUCHE pour la supprimer.
Pour ajouter une programmation, vous doivent presser la flèche DROITE.
Lorsque vous pressez ENTER sur une programmation ou que vous pressez la flèche DROITE pour en creer une, une fenêtre d'édition s'affiche.
Voudevez alors renseigner les champs suivants:
CANAL: Chaine sur laquelle l'appareil doit s'allumer.
DATE:Date de mise en route.
DEBUT:Heure de mise en route.
FIN:Heure demise en veille.
RECCURENCE: Indique la périodicité de la programmation.
TV/RADIO: Indique le service concerné.
CONFIRMER : Vous permet de valider votre programmation.
5
SETUP

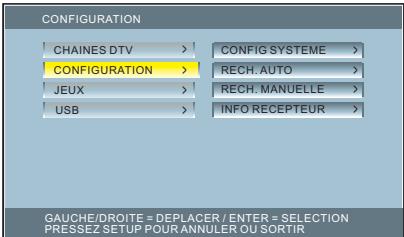

5.2 Configuration
Le menu de CONFIGURATION vous permet de configurer votre récepteur TNT (langue, paramètres A/V,...), de procéder à de nouvelles recherches des canaux et d'obtenir des informations sur le logiciel et le matériel.
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne CONFIGURATION puis pressez la touche ENTER.
Les sous-menus s'affichent, utilisez les flèches HAUT et BAS pour sélectionner CONFIG SYSTEME et pressez ENTER.
Lorsque vous acceder au sous-menu CONFIG SYSTEME, vous pouze alors utiliser les flèches HAUT et BAS pour sélectionner l'option à configurer.
Pour changer un paramètre, vous pouvez utiliser directement les flèches DROITE et GAUCHE ou pressez la touche ENTER pour afficher les différents choix.
Par exemple, pour LAngue OSD, vous pouvez :
-
soit utiliser les flèches DROITE et GAUCHE pour faire défiler les langues possibles,
-
soit presser ENTER pour afficher la liste des langues disponibles et en selectionner une avec les flèches HAUT et BAS puis en pressant ENTER.
SIGNIFICATION :
LANGUE OSD : Définir la langue d'affichage des menus.
ALIM ANTENNE : Alimenter une antenné d'intérieur (verifier que votre antenné supporte ce type d'alimentation).
FORMAT TV : Définir le format de votre TV; 16/9, 4/3 LB (conserve le ratio de l'image) ou PS (occupé tout l'écran).
TYPE TV: Définir la norme de votre TV; PAL, NTSC ou AUTO (en fonction de la source TV).
LUMINOSITE: Définir le niveau de luminosité de l'image.
GMT: Définir le fuseau horsaire.
REGION: Définir le pays d'utilisation.
CHANGE PASS : Modifier le mot de salle parental (requiert le mot de salle d'origine, par défaut 6666).
REINITIALISER: Permet de rétablit tous les paramètres d'usine.
5
SETUP
5.2 Configuration (suite)
RECHERCHE AUTO
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne CONFIGURATION puis pressez la touche ENTER.
Les sous-menus s'affichent, utilisez les flèches HAUT et BAS pour sélectionner RECH. AUTO et pressez ENTER.
Après avoir pressé ENTER sur RECH. AUTO, une recherche automatique des canaux démarre.
Les canaux sont donc mémorisés et le récepteur commute en mode TV dés la fin de la recherche.
Les canaux TV trouvés s'affichent dans la liste de gauche.
Vous pouvez stopper la recherche automatique à tout moment en pressant la touche SETUP ou le bouton ROUGE de la télécommande.

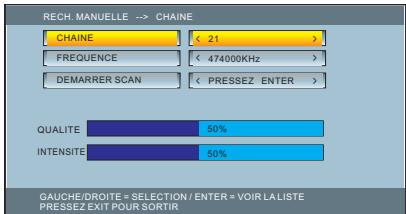

RECHERCHE MANUELLE
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne CONFIGURATION puis pressez la touche ENTER.
Les sous-menus s'affichent, utilisez les flèches HAUT et BAS pour sélectionner RECH. MANUELLE et pressez ENTER.
La fenêtre de recherche manuelle s'affiche et vous permet de sélectionner le canal sur lequel vous souhaitez rechercher à l'aide des flèches GAUCHE et DROITE (la bande de fréquences s'ajuste automatique).
Vous doivent ensuite utiliser les flèches HAUT et BAS pour sélectionner DEMARRER SCAN et presser ENTER pour lancer la recherche.
La recherche est alors lancée sur le canal définie. Une fois terminée, vous pouvez presser la touche EXIT pour quitter ce menu.
5
SETUP
5.2 Configuration (suite)
INFO RECEPTEUR
CONFIGURATION
| CHAINS DTV | > | CONFIG SYSTEME | > |
| CONFIGURATION | > | RECH. AUTO | > |
| GAME | > | RECH. MANUELLE | > |
| USB | > | INFO RECEPTEUR | > |
GAUCHE/DROITE = DEPLACER/ENTER = SELECTION PRESSEZE SETUP POUR ANNULER OU SORTIR
CONFIGURATION INFORECEPTEUR
| MODELE : | PK 1250 TNT USB |
| VERSION MATERIEL : | LG352DN+AF9013 V4.1 |
| VERSION LOGICIEL : | 105.335.171 |
| DATE LOGICIEL : | 10.03.2008 |
PRESEZ EXIT POUR QITTER
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne CONFIGURATION puis pressez la touche ENTER.
Les sous-menus s'affichent, utilisez les flèches HAUT et BAS pour sélectionner INFO RECEPTEUR et pressez ENTER.
Une nouvelle page s'affiche avec des informations concernant le récepteur TNT.
Vous pouvez alors visualiser le modele, la version du matériel, la version du logiciel et sa date de sortie.
Pressex EXIT ou SETUP pour quitter ce menu.
JEUX
Ce récepteur TNT est fourni avec 3 produits disponibles dans le menu SETUP.
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne JEUX puis pressez la touche ENTER.
BOXMAN :
Vou des nevez deplacer les caisses avec les touches flechees et positionner chacune d'entre elles sur les points orange.
BURNING TETRIS :
Jeu d'empillage, faites pivoter les pièces avec la touche ENTER, déplacez les avec les flèches DROITE et GAUCHE et faites les descendre avec la flèche BAS.
HIT RAT :
Chaque casque correspond à une touche du pavé numérique de votre télécommande. Pressez la touche correspondante lorsque le rat s'y trouve.
5
SETUP
5.3 USB
USB
Ce menu vous permet d'acceder au périphérique USB raccordé à votre récepteur TNT.
Lorsque vous entrez dans ce menu et qu'un périhérique USB est connecté, vous étes redirigé vers le lecteur multimédia.
Cette interface vous permet de naviguer dans le contenu de votre périphérique et de lancer la lecture des fichiers compatibles.
Sieldom aperiphérisque n'est connecté, le message "AUCUN USB CONNECTE" s'affiche à l'écran.
Pour y acceder, pressez la touche SETUP de votre télécommande, utilisez les flèches HAUT et BAS pour sélectionner la ligne USB puis pressez la touche ENTER.
Le lecteur multimédia apparait à l'écran.
NOTE : Vous pouze acceder à ce menu en pressant la touche SOURCE de votre télécommande. Une nouvelle pression sur cette touche permet un return en mode TV (TNT).
Veuillez trouver ci-dessous la légende vous permettant de comprendre l'affichage de ce menu et son fonctionnement.
6
Lecteur Multimédia
6.1 Fonctions de lecture
Cet apparéil permet la lecture de fichiers multimédia via le port USB en façade.
Voues pouvez donc raccorder une clé USB ou un disque dur (alimenté) et dire le contenu compatible (video, audio et photo) directement sur votre TV.
Pour acceder au lecteur multimédia, vous devez racorder un périphérique USB et presser la touche SOURCE de votre télécommande (vous pouvez aussi y acceder via le menu SETUP).
LECTURE AUDIO
Afin de dire vos fichiers, vous devez selectionner un filtre (audio, video ou photo) en bas à droite de l'écran. Pour y acceder, vous devez utiliser les flèches DROITE et GAUCHE jusqu'à la sélection d'un filtre. Pressez ENTER pour valider votre choix de filtre.
Lorsque vous avez sélectionné un filtre (ici audio), vous nevez utiliser les touches fléchéées pour rechercher vos fichiers.
Lorsque vous avez sélectionné un fisier, vous pouvez lancer la lecture en pressant la touche OK/ENTER ou PLAY.
Pendant la lecture d'un fisier, vous pouvez, lemettre en pause à l'aide de la touche PLAY,passer au fisier suivant ou precedent a I'aide des touches PREV ou NEXT ou stopper la lecture a I'aide de la touche STOP.
Vous pouze aussi effectuer un return ou une avance rapide sur le fichier lu à l'aide des touches REV ou FWD et vous pouze activer une répétition à l'aide de la touche REPEAT.
LECTUREVIDEO
Lorsque vous avez sélectionné un filtré (ici video), vous nevez utiliser les touches fléchéées pour rechercher vos fichiers.
Lorsque vous avez sélectionné un fisier, vous pouvez lancer la lecture en pressant la touche OK/ENTER ou PLAY.
Pendant la lecture d'un fichier, vous pouvez, lemettre en pause à l'aide de la touche PLAY,passer au ficher suivant ou precedent a I'aide des touches PREV ou NEXT ou stopper la lecture a I'aide de la touche STOP.
Vous pouze aussi effectuer un return ou une avance rapide sur le fichier lu à l'aide des touches REV ou FWD et vous pouze activer une répétition à l'aide de la touche REPEAT.
La touche REPEAT active les différents modes de répétition à chaque pression dans l'ordre suivant :
6
Lecteur Multimédia
6.1 Fonctions de lecture (suite)
LECTURE PHOTO
Lorsque vous avez sélectionné un filtré (ici photo), vous nevez utiliser les touches fléchéées pour rechercher vos fichiers.
Lorsque vous avez sélectionné un fichier, vous pouvez lancer un diaporama en pressant la touche PLAY.
La touche OK/ENTER affiche l'image selectionnée mais ne lance pas un diaporama.
Pendant un diaporama, vous pouvez, leMETtre en pause à l'aide de la touche PLAY, passer au ficher suivant ou precedent à l'aide des touches PREV ou NEXT ou stopper la lecture à I'aide de la touche STOP.
La fonction REPEAT fonctionne de manière identique à la lecture de films ou musiques lorsque vous visionnez un diaporama.
Lorsqu'une image est lue et affichée, vous pouvez utiliser la fonction « zoom » (touché ZOOM) et vous déplacer sur l'image (une fois le zoom activé) à l'aide des touches fléchéées.
Lorsqu'aucun zoom n'est actif, vous pouvez faire pivoter l'image en utilisant les flèches DROITE et GAUCHE et vous pouvez inverser l'image en utilisant les flèches HAUT et BAS.
7
Informations
7.1 Glossaire
FORMAT TV
Voici un tableau récapitulatif des deux formats de télévision existants et de leur affichage en fonction de l'image source.
| IMAGES | ECRAN TV | ||
| 4:3 | 16:9 | ||
| Pan-Scan | Letterbox | ||
| 4:3 | |||
| 16:9 | |||
DTV/VCR
Ce récepteur TNT dispose d'une entrée/sortingé péritel permettant de transmettre le signal à un autre apparéil que votre téléviseur (magnétoscope, enregistrureur DVD...). Lorsque vous pressez la touche DTV/VCR, votre récepteur prend en compte le signal audio/video qui lui est transmis sur cette péritel et le retransmet sur votre téléviseur.
GOTO
La touche GOTO vous permit, lors de la lecture d'un film, d'acceder directement à un instant donné du film lu. Vous devez presser cette touche puis utiliser la flèche de DROITE pour sélectionner les unités de temps puis indiquer le moment auquel vous souhaitez acceder à l'aide du pavé numérique de la télémande.
RECALL
La touche RECALL permet de revenir instantanément à la chaine précédemment visionnée.
7
Informations
7.2 Spécifications
| Paramètres | Spécifications | |
| Syntoniseur | Gamme de fréquences | VHF: 174 Mhz à 230 Mhz UHF: 470 Mhz à 862 Mhz |
| Impédance antennene | 75 Ohms | |
| Niveau d'entrée | - 25 dbm | |
| Largeur de bande | 6/7/8 Mhz | |
| Démodulation | Démodulator | COFDM |
| Modulation | 2k, 8k FFT, DFN, MFN | |
| Intervalle | 1/4, 1/8, 1/16,1/32 | |
| Connecteur | Entrée RF | IEC 169-2 womelle |
| RF LOOP THROUGH | IEC 165-2 môle | |
| SCART TV | CVBS, RGB + audio R/L | |
| SCART VCR | CVBS + audio R/L (in/out) | |
| COAXIAL | CINCH Digital SPDIF | |
| Alimentation | Entrée | 100-240 V - 50/60 Hz |
| Consommation | 10 W max | |
| Images | Standard | PAL / NTSC |
| Ratio | 4/3 PS - 4/3 LB - 16/9 | |
| Décodage | Vidéo | MPEG-2 |
| Audio | MPEG-2 | |
| Autres | Mode son | Droite, Gauche et StéRéo |
8
Dépannage
Yououpouvezyouaider du tableau ci-dessous pourresoudre lesproblèmesde fonctionnement mineurs.
Si vous ne parvenez pas à solutionner votre problème, n'hésitez pas à contacter le support technique par mail ou par téléphone.
| Problèmes | Causes possibles | Solutions |
| Le tímoin lumineux sur le panneau avant ne s'allume pas. | Le cable principal ne se connecte pas correctement. Le fusible est HS. | Vérifiez si le cable principal est correctement branché dans la prise électrique. Vérifiez aussi le fusible. |
| Ni son, ni image. | Faible niveau du signal HF. | Vérifiez et améliorer l'installation de l'antenne. |
| Mauvaise image. | Le signal est trop fort. | Essayez de brancher un attenuateur de signal à l'entrée antenne. |
| Pas de détention de votre clé USB. | La clé USB n'est pas correctement formatée. | Vérifiez la partition sur votre clé USB. |
| Pas d'image sur l'écran TV. | Le système est connecté par la prise péritel et la TV n'est pas dans le mode AV/EXT. | Vérifiez que vous avez besoin l'entrée correcte sur votre TV. |
| La télécommande ne marche pas. | Piles faibles ou épuisées. | Changez les piles. |
#
Service après-venture
ASSISTANCE: 0820.03.03.03*
Votre apparéil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV exceedant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.
En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03*(*) qui vous indiquera la procEDURE à suivre. Lors de l'envoi de votre produit dans un centre agreeé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclue toute défectuosité due à une utilisation anormale, les dégats matériels, la reprise de toute intervention effectuee par un tiers non autorisé par PEEKTON ainsi que :
Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pièces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agrée par PEEKTON France.
En cas de panne : Faites contrôle l'appareil par un technicien qualifié si :
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
- L'appareil a eté exposé à la pluie ou à l'humidité.
- L'appareil ne semble pas fonctionner normalement.
- Les performances de l'appareil se sont sensiblement modifiées.
- L'appareil est tombé ou le coffret a été endommagé.
NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MEME.
IMPORTANT : Veuillez conserveur une preuve d'expédition de votre produit.
Adresse SAV:
Sté NES (SAV PEEKTON), Rue des Genêts,
Zone de la Saussaye, 45545 SAINT CYR EN VAL
Hot Line:0820.03.03.03
(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)
