19LC101R - Téléviseur PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lecteur électronique
Alimentation	Adaptateur secteur ou batterie rechargeable
Consommation électrique	Faible
Température de fonctionnement	5 à 35 °C
Protection contre l'humidité	Ne pas exposer à l'humidité ou à l'eau
Utilisation recommandée	Lecture de documents électroniques
Précautions de sécurité	Ne pas ouvrir l'appareil, éviter les sources de chaleur et l'humidité
Recyclage	Recyclage des équipements électriques et électroniques recommandé
Nettoyage	Ne pas utiliser de substances inflammables ou corrosives
Manipulation du câble	Éviter les câbles endommagés ou humides
Éviter	Proximité de projecteurs ou sources lumineuses intenses
Risque électrique	Éviter les courts-circuits et les chocs électriques
Durée de vie	Non précisé
Dimensions	Non précisées
Poids	Non précisé

FOIRE AUX QUESTIONS - 19LC101R PEEKTON

Comment puis-je installer le PEEKTON 19LC101R ?

Pour installer le PEEKTON 19LC101R, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter toutes les étapes et de vérifier les connexions avant de l'allumer.

Que faire si le PEEKTON 19LC101R ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment résoudre les problèmes de connexion Bluetooth avec le PEEKTON 19LC101R ?

Assurez-vous que le Bluetooth de votre appareil est activé et que le PEEKTON 19LC101R est en mode appairage. Si les problèmes persistent, essayez de redémarrer les deux appareils et de les réappairer.

Le son du PEEKTON 19LC101R est faible, comment l'augmenter ?

Vérifiez le niveau de volume sur l'appareil ainsi que sur la source audio connectée. Assurez-vous également qu'aucun mode de limitation du volume n'est activé.

Comment effectuer une mise à jour du firmware du PEEKTON 19LC101R ?

Pour mettre à jour le firmware, connectez le PEEKTON 19LC101R à votre ordinateur via USB et suivez les instructions sur le site officiel de PEEKTON pour télécharger et installer la dernière version du firmware.

Y a-t-il une garantie pour le PEEKTON 19LC101R ?

Oui, le PEEKTON 19LC101R est couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre reçu pour toute réclamation de garantie.

Comment nettoyer le PEEKTON 19LC101R ?

Pour nettoyer le PEEKTON 19LC101R, utilisez un chiffon doux et légèrement humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

Que faire si je rencontre des problèmes techniques avec le PEEKTON 19LC101R ?

Si vous rencontrez des problèmes techniques, consultez d'abord le manuel d'utilisation pour des solutions courantes. Si le problème persiste, contactez le service client de PEEKTON pour obtenir de l'aide.

MODE D'EMPLOI 19LC101R PEEKTON

1.1 Consignes de sécurité

Consignes de sécurité

Ce symbole indique la présence de courant électrique dans ce lecteur constituant un risque d'électrocution.

Traitement des apparèils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter cette municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.
	↔N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cuisinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilise pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs.
	↔Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'en suffirve avec un risque de chocoléctrique ou de feu.
	↔Ne pas couper, déterminer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chocoléctrique ou de feu peut s'en suffirve.

1

Introduction

1.1 Consignes de sécurité (suite)

Precautions d'usage et d'entretien

Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfaits de cette TV,mercni pour votre confiance. Veuillez dire attentivement la notice.

Lieu d'installation: Placez votre produit sur une surface plane, à l'écart des champs magnétiques.
Ne posez pas d'objets lourds sur l'unité.

Ventilation : L'unité doit être installée dans un environnement permettant une ventilation correcte. Laissez un espace d'environ 15 cm à l'arrêté et au dessus de l'unité et de 10 cm sur les côtes. Ne placez pas votre produit sur un lit, une couverture ou tout autre surface similaire qui risquerait d'obstruer les orifices de ventilation. N'installez pas votre produit dans une bibliothèque, un meuble ou une étagère fermée où la ventilation seraient entravée. Pour éviter toute surchauffe interne, ne recouvre pas les orifices de ventilation du panneau arrière.

Source d'alimentation : Faites uniquement fonctionner cette unité sur l'une des sources d'alimentation spécifiée dans le mode d'emploi et sur l'étiquette signalétique.

Cordon d'alimentation : Pour débrancher le cordon d'alimentation secteur, saisissez le par la fiche. Ne tirez jamais sur le cordon lui même. Ne touchez enaucun cas la fiche d'alimentation secteur avec les mains mouillées, cela pourrait entrainer une électrocution ou un incendie. Les cordons d'alimentation doivent être correctement fixés afin d'éviter qu'ils soient endommages. Soyez particulièrement attentifs au cordon reliant l'unité à la prise d'alimentation secteur. Evitez de surcharger les prises murales secteur et les rallonges au-delà de leur capacité, car cela pourrait déclencher un incendie ou une électrocution.

Alimentation: Quand l'unité n'est pas utilisée, débranchez le cordon d'alimentation de la prise secteur murale si vous ne l'utilise pas pendant quelques temps. Lorsque le cordon d'alimentation est branché, un faible courant continue à passer dans l'unité même si elle est eteinte. En cas d'orage, débranchez immidiatement le cordon d'alimentation secteur de la prise murale.

Introduction

1.2 Informations importantes

> Mentions légales

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets Américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénieirie inverse et le désassemblage sont interdits. Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution.

Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la première, ESM déclare que le modèle 19LC101R/19LC101RDVD/22LC101R/22LC101RDVD est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directiveasse tension DBT 73/23 modifiée par la directive 93/68.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collecter sélectivement, puis,traiter les Decchets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

Ce symbole indique que votre apparéil est pourvu d'une double isolation électrique prévue pour les apparéils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories.

DTS" est une marque commerciale déposée de la société Digital Theater Systems, Inc.

2

Les fonctions

2.1 Préparation à l'utilisation

Accessories fournis

Télécommande

2 Piles AAA
Manuel d'utilisation

Chiffon de nettoyage

2

Les fonctions

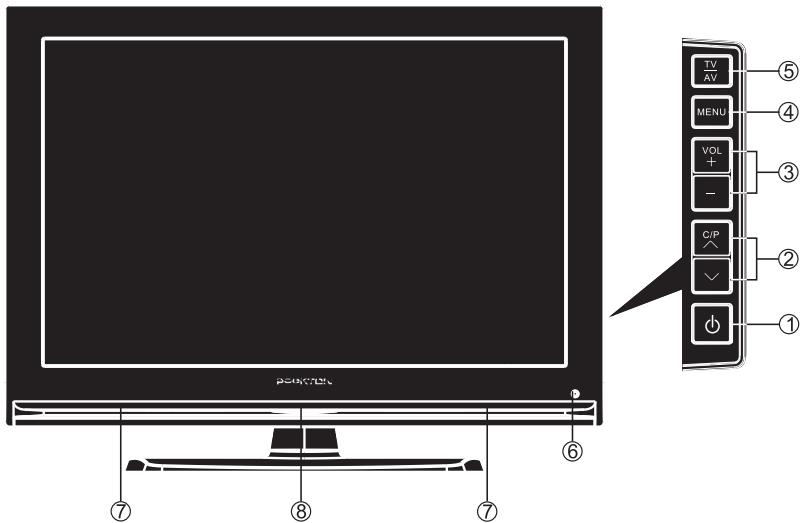

2.2 Opérations de Réglage

1. Bouton d'alimentation

Appuyez pourmettreleteleviseurhorsoussension.

2. PR+/PR-

Appuyez sur les touches PR+/PR- pour sélectionner les programmes désirés ou pour sélectionner ou régler une option dans les menus.

3. VOL+/VOL-

Appuyez sur les touches VOL+/VOL- pour régler le niveau du son ou pour sélectionner ou régler une option dans les menus.

4. MENU

Appuyez sur la touche MENU pour afficher le menu de configuration.

5. TV/AV (SOURCE)

Permet de selectionner la source audio/vidéo parmi TV, AV, S-VIDEO, YPbPr, HDMI,...

6. Récepteur IR

Récepteur infrarouge pour télécommande.

7. Haut-parleurs

8. POWER LED

En mode veille, l'indicateur est rouge, tandis qu'en fonctionnement, il devient bleu.

2

Les fonctions

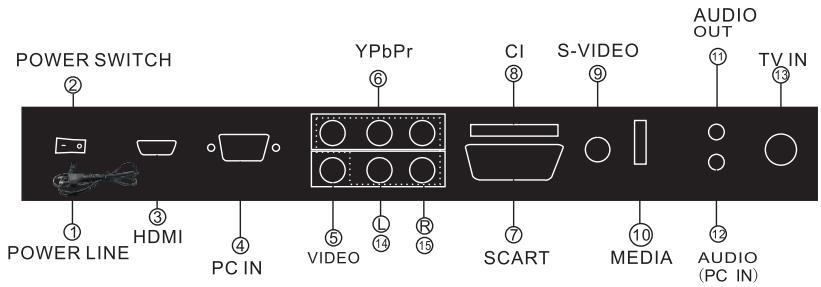

2.3 Raccordement

1. Câble d'alimentation
2. Interrupteur d'alimentation

Permet d'allumer ou d'eteindre le téléviseur.

1. Prise HDMI

2. Permet le branchement des appareils audio/vidente HDMI.

3. Aucune connexion supplémentaire n'est nécessaire pour une connection HDMI.

4. Prise D-Sub 15

5. Permet le branchement à une carte graphique PC.

6. Vous pouvez utiliser en supplément la prise AUDIO IN pour le raccordement audio.

7. Entre video composite

8. Vous devez utiliser l'entrée audio R - L pour la réception du son.

9. Y-Pb-Pr / Composante YUV
10. Permet le branchement des apparciels video YUV.

11. Vous devez utiliser l'entrée audio R - L pour la réception du son.

12. Prise SCART / Peritel

13. Permet le branchement des appareils audio/video Péritel.

14. Aucune connexion supplémentaire n'est nécessaire pour une connexion Péritel.

8.Slot CI:Emplacement pour Carte CI

1. Entre S-VIDÉO

2. Vous devez utiliser l'entrée audio R - L pour la réception du son.

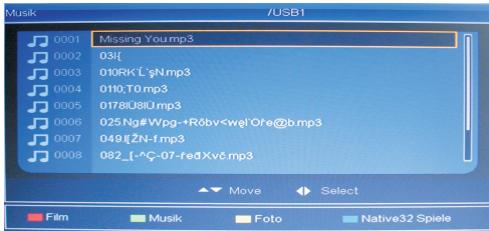

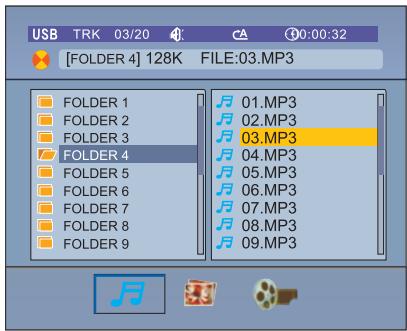

3. Media
4. Permet la lecture des fichiers multimédia (video, musique, photo) depuis une clé USB, ou l'enregistrement sur ce support.
5. Prise Ecouteurs
6. Permet de brancher un casque audio (Jack 3.5).

7. AUDIO IN/ Jack 3.5

8. Permet le raccordement d'une source audio analogue combinée à l'entrée D-Sub 15 (PC).

9. Entrée Antennes

10. Permet le raccordement d'une source antenné (câblée ou hertziennie).
    14/15. Audio IN R-L
11. Permet le raccordement d'une source audio analogue stéreo en combinaison avec les entrées video YUV, composite et s-video.

2

Les fonctions

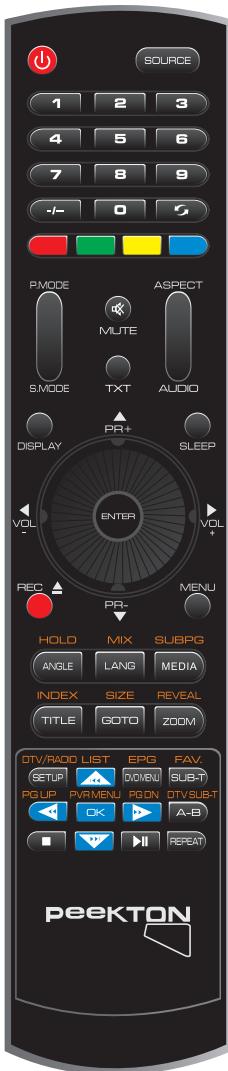

2.4 Télecommande

Telecommande de Televiseur

Bouton	Description
Power	Appuyez sur ce bouton pour allumer le télévisueur ou lemettre en veille.
Mute	Appuyez sur ce bouton pourmettre le son en mode muet. Appuyez de nouveau pour remetre le son.
S.MODE	Appuyez sur ce bouton pour changer de mode audio (standard, cinéma,...)
P.MODE	Appuyez sur ce bouton pour changer de mode video (standard, cinéma,...)
ASPECT	Appuyez sur ce bouton pour changer le ratio de l'image.
SLEEP	Appuyez sur ce bouton pour régler l'heure de mise en arrêt du télévisueur.
Pavé numérique	Appuyez pour sélectionner le programme TV désiré ou saisir le mot de passer.
Programme Enter	Appuyez sur ce bouton avant de saisir un numéro de programme supérieur à 09.
SWAP	Appuyez sur ce bouton pour le passage entre le programme en cours et celui qui vient d'être quitté.
MENU	Appuyez sur ce bouton pour afficher le menu OSD (affichage sur l'écran) pour régler l'image, le son et les fonctions. Appuyez de nouveau pour quitter l'affichage OSD.
PR+/-	Appuyez sur ces deux boutons pour régler directement le programme TV. Dans le menu OSD, appuyez sur ces boutons pourCHOISIR les options OSD.
VOL+/-	Appuyez sur le bouton volume pour directement augmenter ou réduire le volume son. Dans le menu OSD, appuyez sur ces boutons pour régler la valeur ou faire le réglage de chaque option ou lancer l'action "OK".
SOURCE	Appuyez sur ce bouton pour sélectionner la source d'entrée.

2

Les fonctions

2.4 Télecommande

Télécommande de Téleviseur

REC	Permet d'enregistrer spontanément la TV sur une clé USB.

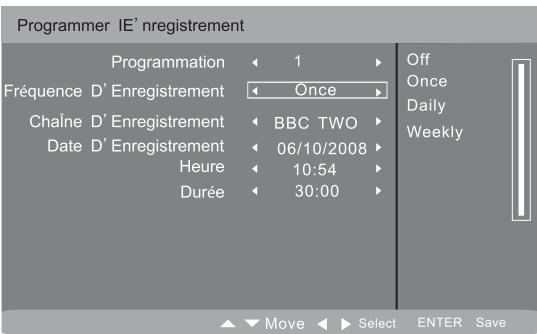

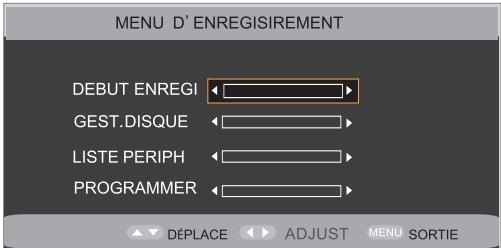

PVR MENU	Permet d'acceder au menu complet d'enregistrement, de programmation, de gestion des séquences enregistrées et deCHOISIR le pérophérique de destination des enregistements.
DISPLAY	Appuyez une fois pour afficher les informations TV en cours, appuyez de nouveau pour supprimér cet affchage.

Note: 1 Le bouton AUDIO sert aussi pour la fonction AUDIO dans les pays utilisant le signal AUDIO. 2 Le bouton TXT ne sert qu'à la fonction TELEPHONE.

2

Les fonctions

2.4 Télecommande (suite)

Telecommande pour le Tetexte

Bouton	Description
Rouge	Appuyez sur le bouton Rouge pour entrer dans l'options ou la page correspondante.
Vert	Appuyez sur ce bouton Vert pour entrer dans l'options ou la page correspondante.
Jaune	Appuyez sur ce bouton Jaune pour entrer dans l'options ou la page correspondante.
Bleu	Appuyez sur ce bouton Bleu pour entrer dans l'options ou la page correspondante.
TXT	Appuyez sur ce bouton pour démarrer la fonction Télétexte, appuyez de nouveau pour quitter le Teletexte.
HOLD	Appuyez sur ce bouton pour immobiliser l'image texte analogue sur l'écran (la diffusion du signal continue). Appuyez de nouveau sur ce bouton pour reprendre le visionnage.
MIX	Appuyez pourmettre un fond de Télétexte transparent.
SUBPAGE	Appuyez pour passer à la page Sub, appuyez de nouveau pour l'annuler.
INDEX	Appuyez sur ce bouton pour aller à la page index du Télétexte analogue.
SIZE	Appuyez pour sélectionner la Taille du Télétexte analogue.
REVEAL	Appuyez sur ce bouton pour afficher l'information Télétexte analogue cachée.

Installation des Piles de la Telecommande

1. Ouvrir le couvercle du logement des piles.
2. Insérer les piles (deux piles format -AAA).

Placer les piles en respectant les indications de

polarité (+) et (-) correspondantes.

1. Remetre le couvercle en le faisant glisser en sens inverse jusqu'au clic de verrouillage.

Retirer les piles de la télécommande si cette dernière ne doit pas ettre utilisée pendant une longue période.

D2

Les fonctions

2.4 Télecommande (suite)

Mise Sous/Hors Tension

Mise en marche du téléviseur

1. Branchez le cordon d'alimentation du téléviseur sur une prise murale (apres cette etape, l'unité principale sera allumée et entrera en mode veille automatique). Le témoin de mise sous tension s'allume en rouge.
2. Appuyez sur le bouton (Power) du téléviseur, ou sur le bouton (Power) de la télécommande, le téléviseur sera mis en marche. L'indicateur de tension s'allume en bleu.

Mise En Mode Veille

Votre téléviseur peut être mis en mode Veille pour réduire la consommation d'énergie.

Le mode veille est utile lorsque vous souhaitez interrompre le visionnage provisoirement (pendant un repos, par exemple).

1. Appuyez sur le bouton Power.

Remarque:Le téléviseur s'eteint et l'indicateur passe du bleu au rouge.
2. Pour rallumer le téléviseur, appuyez simplement sur le bouton Power. L'indicateur devient bleu.

Remarque: Le téléviseur ne doit pas etre laissé en mode Veille pendant de longues

périodes. (lorsque vous partez en vacances, par exemple). Il est dans ce cas recommendé de débrancher l'appareil de la prise électrique et son antenne.

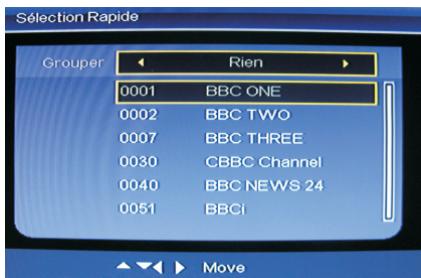

Changement de Programme

Utilisez les boutons de selection de programme sur la télécommande pour changer les programmes.

1. Pour sélectionner un programme, appuyez sur le bouton de selection correspondant de la télécommande. Par exemple, pour sélectionner le programme 8, appuyez sur le bouton de selection du programme "8" de la télécommande.
   2... Pour sélectionner un programme supérieur à 99, appuyez sur le bouton - (Entrée programme) de la télécommande, saisissez ensuite le nombre de programme en utilisant les boutons de selection de programme. Par exemple, pour sélectionner le programme 100, appuyez sur - ensuite sur les boutons de selection de programme "1", "0", "0" de la télécommande.

Utilisez les boutons PR+/- pour changer les programmes dans l'ordre séquentiel.

Appuyez sur le bouton PR +/l- de la télécommande ou du téléviseur pour selectionner dans l'ordre sequentiel les programmes TV disponibles dans votre région.

Utilisez le bouton SWAP pour revenir au programme précédent

Pour revenir au programme precedent, appuyez sur le bouton ( ) de la télécommande.

2

Les fonctions

2.4 Télecommande (suite)

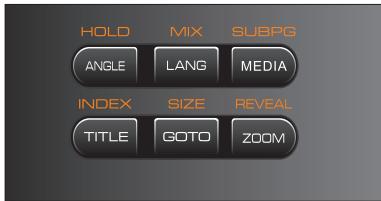

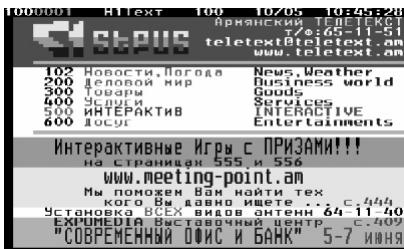

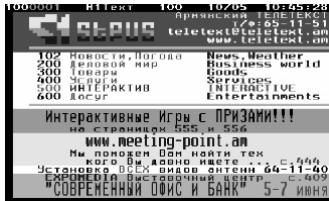

Fonction Téletexte

Appuyez sur (TXT) pourmettre en marche la fonction TELETEXT, pressez de nouveau pour l'arreter.

1.Appuyez sur (TXT) pourmettre en marche la fonction TELETEXT, presse de nouveau pour l'arreter.
2. Appuyez sur le bouton (HOLD) pour immobiliser l'image sur l'écran (la diffusion du signal continue).

Appuyez de nouveau pour débloquer l'image.

3.Appuyez sur le bouton (MIX) pour rendre le fond du Teteinte transparent.
4.Appuyez sur le bouton (SUBPAGE) pour afficher l'heure actuelle (Remarque : fonction non disponible sur ce modèle).
5.Appuyez sur le bouton (INDEX) pour aller à la page index Télétexte.
6.Appuyez sur le bouton (SIZE) pour selectionner le Format Tetexte.
7. Appuyez sur le bouton (REVEAL) pour afficher l'information Télatexte cachée.
8.Appuyez sur les boutons (Number) pour passer de page en page.
9.Appuyez sur les boutons (PR + / - ) pour aller a la page precedente ou suivante.

Note :

1. Le bouton mute n'est pas fonctionnel sur Télétexte.
2. Le menu OSD n'est pas fonctionnel dans Télétexte.

Signaux Sources d'entretes

1. Signal TV

Compatible avec : PAL BG, PAL DK, PAL I, AUTO, SECAM/L, SECAM/L'.

Compatible avec : Audio, TELETEXT.

2.CVBS

Compatible avec: PAL, NTSC, SECAM

3. S-Viséo

Compatible avec: PAL, NTSC, SECAM

4.HDMI

Compatible avec : HDMI

Compatible avec : 480i, 480P, 576i, 576P, 720P50/60, 1080i50/60

5YPDbPr

Compatible avec : 480i, 480P, 576i, 576P, 720P50/60, 1080i50/60, 1080p50/60

6. PC-D-Sub 15

Compatible avec : 640x480@60/75HZ,800x600@60/75/HZ, 1024x768@60/75HZ

7. SCART

Compatible avec: PAL, NTSC, SECAM

3

Fonctionnement de base

Pour utiliser le télévisuer, vérifie que le branchement du cordon d'alimentation sur la prise electrique est fait dans la tension indiquée ainsi que le raccordement de l'antenne.

3.1 Fonctions de base

Veille

Durant la diffusion TV, appuyez sur le bouton POWER pourmettrele telsiseur en mode veille.

Appuyez de nouveau sur ce bouton pour remettre le téléviseur en marche.

Arrêt

Durant la diffusion TV, appuyez sur le bouton SLEEP pour programmer l'heure de la mise en arrêt automatique du téléviseur. 5 modes sont offerts : Désactiver, 15 Mins, 30 Mins, 45 Mins, 60 Mins, 90 Mins, 120 Mins.

Source

Lorsque le téléviseur est en marche, appuyez sur le bouton SOURCE, et sur les boutons Pr pour selectionner la source désirée, ensuite sur VOL/VOL▶ pour valider.

AFFICHAGE

Losqu'on appuie sur le bouton DISPLAY dans unquelconque etat de fonctionnement, l'ecran affiche les informations en cours d'utilisation. Par exemple, sur la source TV le numero du programme, le nom du programme, le systeme de couleur et le systeme de son sont affiches.

Muet

Appuyez sur le bouton MUTE pourmettre la sortie son en mode muet. Appuyez de nouveaux pour rétablier la sortie son.

MODEP

Les modes d'image pré-réglés Standard, Dynamique, Doux, Optimal et Personnel sont disponibles depuis le bouton P. MODE.

MODES

Les modes de son pré-réglés Standard, Musique, Film, Parole et Personnel sont disponibles depuis le bouton S.MODE.

AUDIO

En mode TV, appuyez sur le bouton AUDIO pourmettre en marche ou arreter les autres pistes de son etCHOISIR les modes Mono/Dual I/Dual II.

Pavé numérique

En mode TV, pressez ces touches pour selectionner les chaînes directement.

Changement de chaine (Swap)

En mode TV, pressez ce bouton pour changer entre la chaîne en cours d'utilisation et la précédente.

Volume

En mode TV, appuyez sur les boutons VOL VOL pour modifier le volume de l'écran.

Chaine

En mode TV, appuyez sur les boutons PR▼▲ pour sélectionner les différentes chaînes.

3

Fonctionnement de base

3.2 Comment utiliser le menu OSD

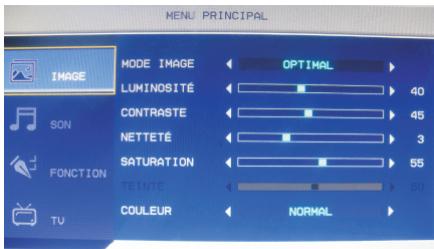

Réglagedel'image

DEPLAC ADJUST MENU SORTIE

1. Pressez la touche MENU pour acceder au menu principal puis utilisez les touches HAUT/BAS pour selectionner IMAGE dans le menu.
2. Pressez la touche fléchéées DROITE pour entre dans le sous-menu, puis pressez les touches HAUT/BAS pour désirir le paramètre à régler. Utilisez les touches DROITE/GAUCHE.
3. Pressez la touche MENU pour quitter cette interface.

Mode Image: Pressez les touches DROITE/GAUCHE pourCHOISIR le reglage pre-défini parmi Standard, Dynamique, Doux, Optimal et Utilisateur.

Luminosité: Permit d'ajuster la luminosité de l'image.

Contraste: Permet d'ajuster le contraste de l'image.

Couleur: Permet d'ajuster l'intensité des couleurs (inactif en mode PC).

Netteté: Permet d'ajuster la netteté de l'image.

Teinte: Permet d'ajuster la teinte de l'image (uniquement en mode NTSC).

Tonalité couleur: Permet de désir parmi différents tons de couleur (Normal, Chaud ou Froid).

Normal : Conserve les couleurs originales

Chaud: Donne une tendance rouge aux couleurs.

Froid: Donne une tendance bleue aux couleurs.

Remarque: Le mode image doit être "Utilisateur" afin d'acceder à l'ensemble de ces réglages. Les réglages seront mémorisés automatiquement.

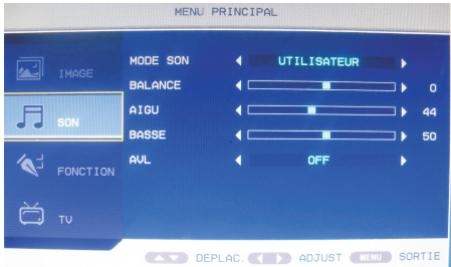

Réglagedu Son

1. Pressez la touche MENU pour acceder au menu principal puis utilisez les touches HAUT/BAS pour selectionner SON dans le menu.
2. Pressez la touche fléchéées DROITE pour entre dans le sous-menu, puis pressez les touches HAUT/BAS pour désirir le paramètre à régler. Utilisez les touches DROITE/GAUCHE.
3. Pressez la touche MENU pour quitter cette interface.

Mode Son: Pressez les touches DROITE/GAUCHE pour désir le réglage pré-defini parmi Standard, Musique, Parole et Utilisateur.

Basses: Permet d'ajuster le niveau des basses.

Aigus: Permet d'ajuster le niveau des aigus.

Balance: Permet de régler la balance (droite/gauche).

AVL: Permet d'activer ou de désactiver le contrôle automatique du volume.

Remarque: Le mode son doit être "Utilisateur" afin d'acceder à l'ensemble de ces réglages.

Les réglages seront mémorisés automatiquement.

3

Fonctionnement de base

3.2 Comment utiliser le menu OSD

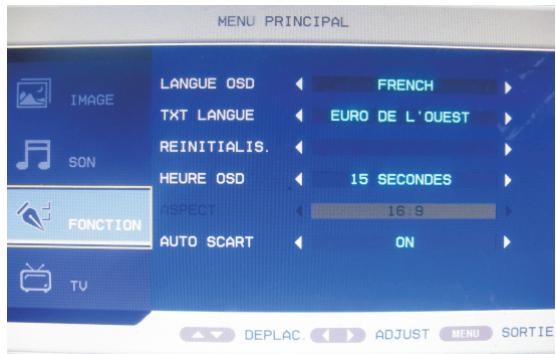

Réglage des fonctions

1. Pressez la touche MENU pour acceder au menu principal puis utilisez les touches HAUT/BAS pour selectionner FONCTION dans le menu.
2. Pressez la touche flechées DROITE pour entre dans le sous-menu, puis pressez les touches HAUT/BAS pour désirir le paramètre à régler. Utilisez les touches DROITE/GAUCHE.
3. Pressez la touche MENU pour quitter cette interface.

LANGUE OSD: Permet deCHOISIR la langue des menus.

LANGUE TXT: Permet deCHOISIR la langue des sous-titres TELETEXT.

RESET: Permet de réinitialiser tous les réglages d'usines de l'appareil.

AFFICHAGE OSD: Permet de déterminer la durée d'affichage des menus: 5, 10, 15, 20, 25 ou 30 secondes. ASPECT RATIO: Permet de désirir le mode d'affichage entre 16/9, 4/3, AUTO ou ZOOM.

AUTO SCART: Permet d'activer ou désactiver la commutation automatique de la péritel lorsqu'un signal y est détecté.

Remarque: La réinitialisation sera effective pour chaque mode.

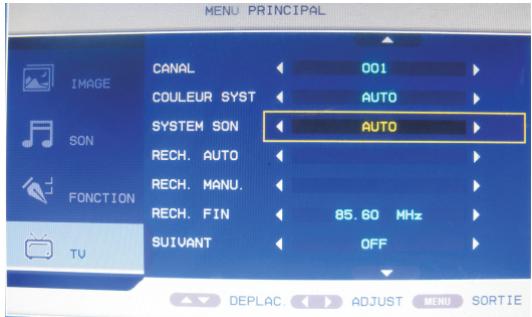

1. En mode TV, presse la touche MENU pour acceder au menu principaluis utilisez les touches HAUT/BAS pour selectionner TV dans le menu.
2. Pressez la touche flechéées DROITE pour entrer dans le sous-menu, puis pressez les touches HAUT/BAS pour désirir le paramètre à régler. Utilisez les touches DROITE/GAUCHE.
3. Pressez la touche MENU pour quitter cette interface.

CHAINE: Permet d'afficher le numero de la chaîne ou de changer de chaîne.

RECHERCHE AUTO: Permet de lancer une recherche automatique des canaux.

RECHERCHE MANUELLE: Permet de proceder à une recherche manuelle des canaux.

REGLAGE FIN: Permit d'afiner la réception d'un canal.

SYSTEME COULEUR: Permet de désirir le système de couleur: PAL, SECAM ou AUTO.

SYSTEME SON: Permet deCHOISIR le système de son: BG, DK, I, L, ou AUTO.

SKIP: Permet d'activer ou désactiver le saut de chaine.

EDITION CHAINE: Permet d'acceder au menu d'edition des chaînes.

3

Fonctionnement de base

3.2 Channel Edit

Dans le menu TV:

1. Utilisez les touches HAUT/BAS pour acceder à l'édition des chaînes, puis pressez la touche DROITE pour entré. Le tableau des chaînes s'affiche.
2. Utilisez les touches HAUT/BAS pour selectionner la chaine à éditer.
3. Pressez les touches ROUGE, VERT, JAUNE ou BLEU en fonction de l'action souhaitee puis pressez ENTER pour confirmer.
4. Pressez la touche MENU pour quitter le menu.

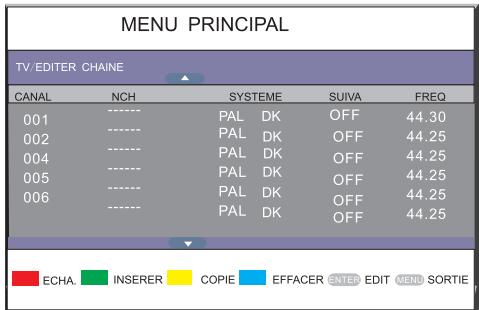

Edition Chaine:

Presse HAUT/BAS pour sélectionn l'options souhaitée. Lorsque vous accedez à l'édition du nom, utilisez HAUT/BAS et GAUCHE/DROITE pour sélectionner les caractères puis pressez ENTER pour confirmer. Une fois l'édition terminée, sélectionnez ENTER dans le menu puis pressez ENTER pour enregistrer et quitter.

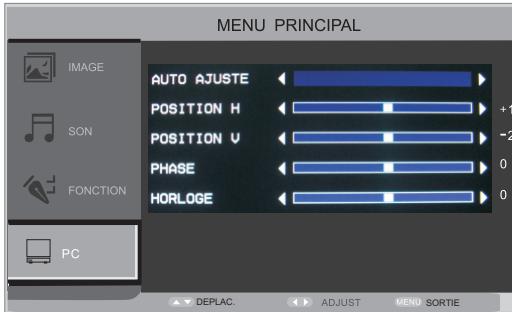

RéglageducPC

1. En mode PC, pressez la touche MENU pour acceder au menu principal puis utilisez les touches HAUT/BAS pour selectionner TV dans le menu.
2. Pressez la touche fléchéées DROITE pour entre dans le sous-menu, puis pressez les touches HAUT/BAS pour désirir le paramètre à régler. Utilisez les touches DROITE/GAUCHE.
3. Pressez la touche MENU pour quitter cette interface.

AJUST AUTO: Utilisez les touches DROITE/GAUCHE, le système ajusté automatiquement l'image.

H POSITION: Permet d'ajuster la position horizontale de l'écran.

V POSITION: Permet d'ajuster la position verticale de l'écran.

PHASE: Permit d'ajuster la phase des pixels pour éliminer les éventuelles interférences.

4

Réglage du pc

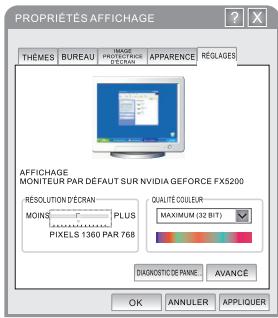

4.1 Réglage de votre logiciel PC (Sur Windows XP)

Les paramètres d'affichage de Windows sur un ordinateur standard sont montrés ci-dessous. En fonction de la vente version de Windows et de la carte video particulière, il se peut que l'affichage sur la vente PC soit différent. Mais, qu'elle que soit la presentation de la vente écran, les mêmes méthodes d'installation de base s'appliquent dans presque tous les cas.

1. D'abord, cliquez sur "Panneau de Configuration" dans le menu démarrage Windows.
2. Lorsque ce panneau s'affiche, cliquez sur "Apparence et Thèmes" pour afficher une fenetre de dialogue d'affichage.
3. Lors de l'affichage de la fenetre du panneau de configuration, cliquez sur "Affichage" pour afficher la fenetre de dialogue d'affichage.
4. Passez à l'onglet "Réglages" dans la fenêtre de dialogue. Format correct (résolution) Optimal : 1680 x 1050
   Si une option fréquence-vertecale existe dans la fenêtre de dialogue des réglages d'affichage, la valeur correcte est "60, 70 ou 75" Hz, sinon, cliquez sur "Entrer" pour quitter la fenêtre de dialogue.

4.2 Mode d'Affichage

Si le signal venant du système est égal au mode signal standard, l'écran est ajusté automatiquement. Si le signal venant du système est différent du mode signal standard, consultez le guide de la Carte video pour ajuster le mode, sinon il peut ne pas y avoir de video. Pour les modes d'affichage listés cédssous, l'image sur écran a déjà été optimisée par le fabricant.

Résolution	Fréquence Verticale (Hz)	Mode
640x480	60Hz	VGA/XGA
	75Hz
800x600	60Hz
	75Hz
1024x768	60Hz
	75Hz

5

Présentation du DTV (TV Numérique)

TelecommandepourlaDTVmenu

Menu	Ouvrir/Fermer le Menu.
▲	Se déplacer dans les menus et changer les chaînes TV.
▼
►	Se déplacer dans les menus et ajuster le volume TV.
▲
FAV.	Accéder à la liste des Favoris.
EPG	Ouvrir/Fermer le Guide des programmes EPG.
ENTER	Accéder à une option du menu et valider un réglage.
PGUP	En mode EPG, passer au jour suivant préçédent.
PGDN
SUBPAGE	En mode Télétexte, modifier les informations contextuelles (en bas de page).
DTV/RADIO	Basculer entre les modes TV et Radio.
LIST	Ouvrir/Fermer la liste des chaînes (sélection rapide).
DTV SUB	Permet la sélection d'une piste de sous-titres (si disponible sur le programme en cours).

5

Présentation du DTV (TV Numérique)

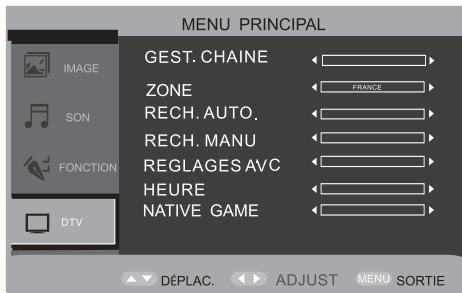

5.1 Réglages menu DTV

1. En mode source DTV, il est possible d'acceder à la page TV du menu principal.
2. Appuyez sur le bouton MENU de la télécommande pour enter dans le menu OSD, et sur les boutons pour selectionner DTV dans le menu principal.
3. Appuyez sur les boutons pour entrer dans le mode DTV, et sur les boutons pour faire la selection, sur les boutons pour faire le réglage.
4. Appuyez sur le bouton MENU de la télécommande pour quitter le menu OSD.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV

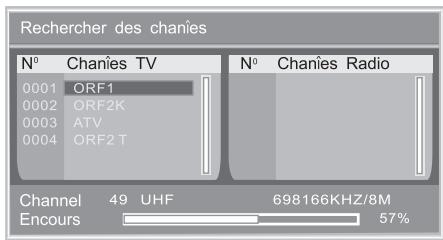

Sélection du programme

Lorsque l'entrée en cours d'utilisation est sur DTV, appuyez sur le bouton MENU pour enter dans la page DTV, avant de passer à la recherche auto, il faut regler REGION, l'option Recherche Auto sera ensuite disponible. La recherche Région est intelligente et pratique pour selectionner les chaînes. La sélection des chaînes et programmes disponibles se fait selon la zone (région)voieie.

1. Pays (Region) proposés :

Allemagne/Italie/France/Esagne/Pays-Bas/Taiwan/Chine/Holland/England continentale/Norvège/Suède/Finlande/Grece/Australie/Russie/Irlande/Danemark/Portugal.

1. ÀpRES la sélection de recherche auto, le téléviseurcherche automatiquement toutes les chaînes et programmes dans le pays (région) concenné.

2. Pendant la recherche auto, Appuyez sur le bouton MENU pour quitter ce mode.

Lorsque la recherche est terminée, l'appareil quitte cette page et<memorise les programmes avant de passer en mode diffusion.

Sélectionepe deprogramme

Pendant la diffusion DTV normale, pressez ENTER et appuyez sur les boutons ▲▼ pour sélectionner directement les programmes. L'affichage sur écran se fait comme le montre l'image ci-dessous : Appuyez sur les boutons ▲▼ pour changer le groupe de programmes. 8 options au besoin : Aucun, Nouveau, Science, Sports, Film, Enfant, Musique, Mode. Les Programmes préféries seront diffusés à l'écran. Vous pouvez utiliser les boutons ▲▼ pour faire la sélection. Appuyez sur le bouton ENTER pour regarder le programme, sur le bouton MENU pour quitter le menu.

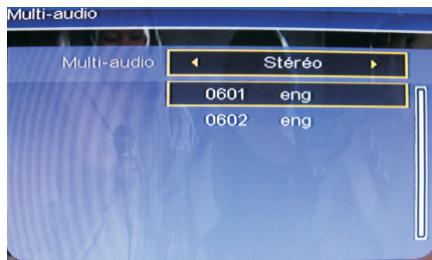

Changement audio et langue

Durant la diffusion DTV normale, appuyez sur le bouton AUDIO pour afficher la page Multi Audio. Appuyez sur les boutons pour parcouir les modes Stereo-->Gauge-->Droit et la langue audio de la diffusion s'affiche au centre, appuyez sur les boutons pour selectionner la langue, et sur le bouton ENTER ou le bouton MENU pour quitter ce menu.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

EPG

Pour savoir quels programmes seront diffusés et obtenir des informations sur les programmes TV en cours de diffusion, ou diffusés ultérieurement, appuyez sur EPG de la télécommande pour entraîn dans le menu EPG. La date et l'heure s'affichent en haut à droite, et la liste des programmes du côté gauche, la liste des programmes qui seront diffusés à des heures différentes, sur le côté droit. Appuyez sur les boutons gauche ou droite pour changer, sur les boutons haut ou bas pour permuter les différents programmes. L'information EPG en cours d'utilisation s'affichera en bas à l'écran.

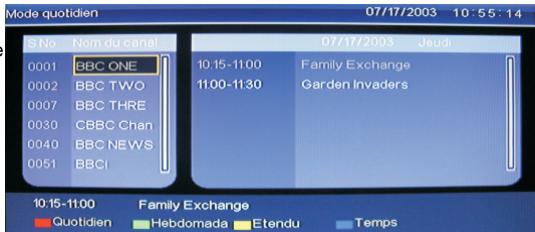

Iy a 3 modes :

Mode Quotidien: pour afficher les programmes en mode quotidien, appuyez sur le bouton ROUGE pour entrer dans le mode Quotidien.

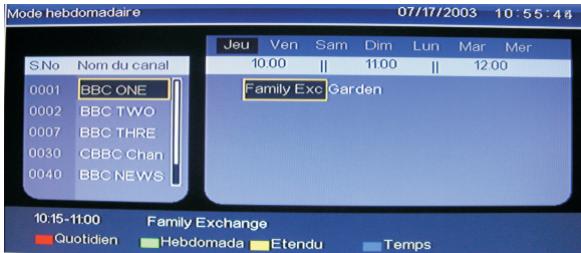

Mode hebdomadaire : pour afficher les programmes en mode hebdomadaire, appuyez sur le bouton VERT pour entrer dans le mode Hebdomadaire;

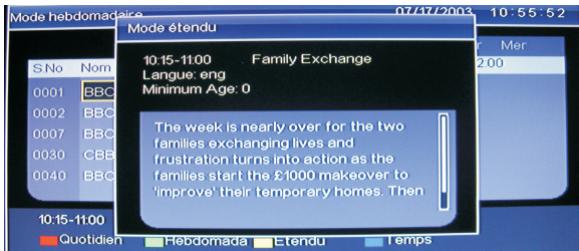

Mode etendu : appuyez sur le bouton JAUNE, le menu élargi s'affiche à l'écran, il est possible alors d'avoir plus d'informations sur cette page. Appuyez sur le bouton MENU pour returner dans le menu EPG.

Permutation TV/Radio

Durant la diffusion normale des programmes, appuyez sur le bouton TV/RADIO pour.permuter entre la TV et la radio.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

Gestionnaire de Chaine DTV

Utilisez cette fonction pour:gérer ces systèmes:favori, passer, supprimer, ranger, diviser et ainsi de suite. Avec l'entrée DTV, appuyez sur le bouton MENU pour enterrer dans la page DTV et désir Gestion Chaîne, et sur les boutons pour entrer dans cette page. L'affichage sur écran se fait comme le montre l'image ci-contre.

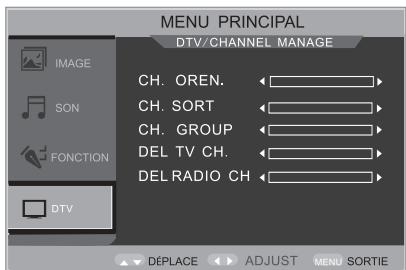

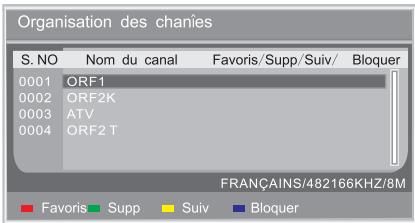

Classeur de Chaines

Dans cette page, appuyez sur les boutons pour faire la selection.

Compatible avec : favori, supprimer, passer, Verrou, par exemple :

Utilisez les boutons pour selectionner.

FAV: Appuyez sur le bouton ROUGE

SUPPR: Appuyez sur le bouton VERT.

SAUTER: Appuyez sur le bouton Jaune.

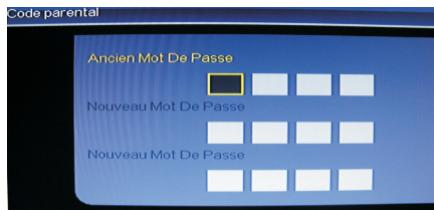

VERR.: Appuyez sur le bouton BLEU (le mot de passage initial est 0000)

Nom de chaine : Appuyez sur le bouton ▷ pour entrer dans la procédure manuelle pour nommer le programme. Si l'attribut FAV/SUPPR/Passer est changé, appuyez sur le bouton ENTER pour conserver la sélection faite, et sur le bouton MENU pour Quitter, le message « mise à jour réussie » s'affiche à l'écran.

Lorsque plusieurs attributs sont créé, le système procé de automatiquement à un classement dans l'ordre : FAV, SUPPR, SAUTER.

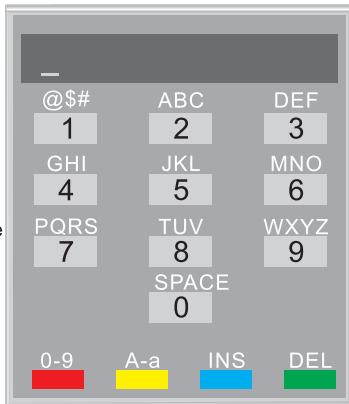

Pour modifier un nom de chaine

Appuyez sur les boutons ▲▼ pour sélectionner la chaîne à modifier, sur les boutons ▲▶ pour entre dans Modification du nom. Le programmeChoisi apparait alors dans une zone de texte qui s'affiche sous la fenêtre de l'image. Le premier caractère du nom est placé entre les parenthèses carrées.

Bouton ROUGE: Appuyez pour passer en mode saisie numérique.

Bouton JAUNE: Appuyez pour passer de majuscule à minuscule et vice versa.

Bouton BLEU: Appuyez pour insérer caractère.

Bouton VERT: Appuyez pour supprimer caractère.

Appuyez sur MENU de la télécommande pour quitter et enregistrer.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

Utilisez les boutons numérotés pour modifier ce caractère en utilisant la liste suivante.

Bouton Télécommande		1	2	3	4	5	6	7	8	9	0
Appuyez sur bouton ROUGE		1	2	3	4	5	6	7	8	9	0
Appuyez une fois			A	D	G	J	M	P	T	W	SP
Appuyez deux fois		#	B	E	H	K	N	Q	U	X	SP
Appuyez trois fois		*	C	F	I	L	O	R	V	Y	SP
Appuyez quatre fois		!						S		Z	SP
Appuyez cinq fois		-									SP
Appuyez six fois		@									SP
Appuyez sept fois		/									SP
Appuyezune fois	Appuyez une fois		a	d	g	j	m	p	t	w	SP
	Appuyez deux fois	#	b	e	h	k	n	q	u	x	SP
	Appuyez trois fois	*	c	f	i	l	o	r	v	y	SP
	Appuyez quatre fois	!						s		z	SP
Appuyez cinq fois		-									SP
Appuyez six fois		@									SP
Appuyez sept fois		/									SP

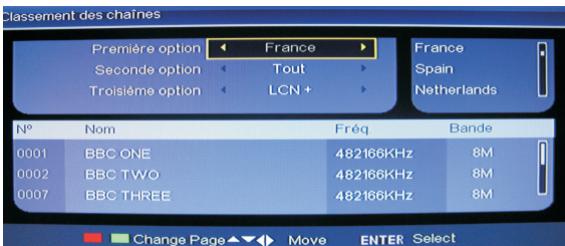

Tri des chaînes

Dans le menu classement des chaînes, appuyez sur les boutons ▲ pour sélectionner l'ordre des programmes, et sur les boutons ▲ pour entra. Numéro, nom, fréquence et bande sont affichés en bas de l'écran; les options importantes sont affichées en haut à gauche dans l'ordre.

1. Region est la première option, compatible avec : Allemagne / Angletonne / Italie / France / Espagne / Pays-Bas / Taiwan / Chine continentale / Norvège / Suède / Finlande / Grèce / Australie / Russie / Irlande

/ Danemark / Portugal / Pologne / Turquie / Singaproe/Toutes Régions

1. La deuxième option consiste a selectionner laiste suivant l'ordre du demodulator. Il y a 3 options : TOUT, Libre, Demodulator.
2. La troisième présente des options à sélectionner. Il y a 5 options : Tout, A à Z, Z à A, LCN+ et LCN-. Appuyez sur le bouton ENTER pour faire la sélection. Appuyez de nouveau sur le bouton ENTER pour enregistrer l'option.
3. Appuyez sur les boutons pour parcourir la liste finale du classement des chaînes en bas de l'écran.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

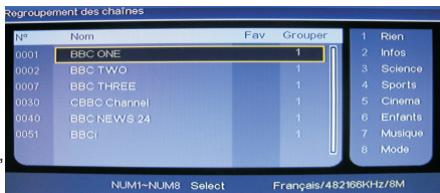

Grouper les chaînes

Dans le menu Châînes, pressez les boutons ▼▲ pour sélectionner Groupage, puis pressez ▷ pour y acceder. Dans cette page, sélectionnez une chaîne, le nom apparaita gauche, ainsi que les informations FAV et Groupe. Il y a 8 groupes :

1 Aucun, 2Infos,3 Science,4 Sports,5 Films,6 Enfants, 7 Musique,8 Mode.

Une fois une chaîne sélectionnée, pressée le bouton numérotré correspondant au Groupe désiré.

Presse ENTER pour enregistrer, puis pressez MENU pour quitter, Mise à jour réussie s'affiche.

Suppression de Chaine

Dans le menu Châînes, appuyez sur les boutons ▼ pour supprimer les châînes.

Suppression toutes chaînes TV : Appuyez sur le bouton ▷ pour supprimer toutes les chaînes TV.

Suppression toutes chaînes Radio : Appuyez sur le

bouton pour supprimer toutes les chaînes Radio.

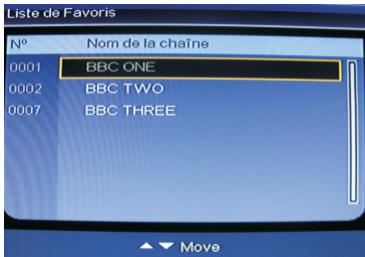

Sélection de programme FAV

Durant la diffusion normale en DTV, appuyez sur le bouton

FAV pour entrer dans ce menu. L'affichage sur écran se fait comme le montre l'image ci-dessus.

Cette page affiche une liste FAV. Il est possible de voir le nom de la chaîne et de connaître le mode de chaîne initiaisé par l'utilisateur, utilisez les boutons ▼ pour faire la

slection, appuyez sur le bouton ENTER pour valider, sur le bouton FAV pour quitter ce menu.

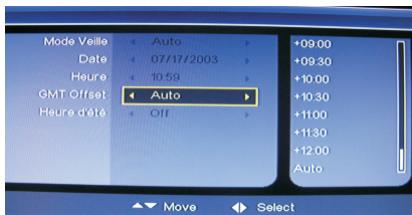

Heure

En mode DTV, appuyez sur le bouton MENU pour ouvrir le menu principal et entrer dans le menu DTV,CHOISSE Heure en utilisant les boutons

La page suivante s'affiche. Utilisez les boutons pour selectionner les options désirées et les boutons

pour changer les options.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

Jeux natifs

En mode DTV, appuyez sur le bouton MENU pour ouvrir le menu principal et entrer dans le menu DTV,CHOISSEZ Jeux Natifs et appuyez sur le bouton pour entrer. L'image suivante apparait.

3jeux:BoxMan,Tetris et HitRat.

Utilisez les boutons pour selectionner les options désirées. Par exemple, pour BoxMan, la fenêtre suivante s'affiche : Appuyez sur le bouton MENU pour quitter.

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

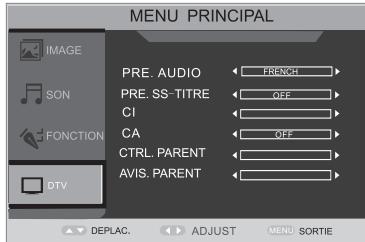

Réglage Avancé

Lors de l'entrée en DTV, appuyez sur le bouton MENU pour ouvrir le menu principal et enter dans le menu DTV,chosissez Reglage Avancé et appuyez sur le bouton▶pour entrez.6 options disponibles : Audio Preféré,Sous-titres Prefériés,CI,program CA/CI, Verrou Parental et Classification Parentale. Utilisez les boutons pour indiquer I'option désirée. Appuyez sur le bouton MENU pour QUITTER.

Preférence Audio

Dans cette page, appuyez sur les boutons ▲▼ pourmettre en surbrillance Audio Préfééré, et sur les boutons ▲▼ pour afficher les options tour à tour.

Les options suivantes sont disponibles : Néerlandais, Anglais, Français, Allemand, Italien, Espagnol, Portugais, Danois et Tchéque.

Opt. Sous-titres

Dans cette page, appuyez sur les boutons pourmettre en surbrillance Sous-titres Préferés, et sur les boutons pour afficher les options tour à tour.

Les options suivantes sont disponibles : Anglais, Français, Allemand, Italien, Espagnol, Portugais, Danois, Tchéque et Désactiver.

CI

Interface Commune

CA/CIProgramme

Dans cette page, appuyez sur les boutons pourmettre en surbrillance CA/CI PROGRAMME, et sur les boutons pour afficher les options tour à tour.

Les options suivantes sont disponibles : OUI, NON.

Verrouillage Parental

Dans cette page, appuyez sur les boutons ▲▼ pour sélectionner Verrou Parental, et sur les boutons ▷ pour entrée. La fenêtre ci-contre s'affiche :

Le Mot de salle initial est « 0000 »

Changer votre mot de passer :

Saisir l'ancien mot de passer dans les cases prévues en utilisant les boutons numérots (0~9);

Saisir le nouveau mot de passer dans les cases prévues Nouveau Mot de Passe en utilisant les boutons numérotés (0-9);

Saisir le même nouveau mot de passer dans les cases

prévues pour Confirmation Nouveau Mot de Passe en utilisant les boutons numérotés (0~9).

5

Présentation du DTV (TV Numérique)

5.2 Mode d'emploi de la Fonction Source DTV (suite)

Fonction Téletexte

Button	Description
Rouge	Appuyez sur le bouton Rouge pour entrer dans l'options ou la page correspondante.
Vert	Appuyez sur ce bouton Vert pour entrer dans l'options ou la page correspondante.
Jaune	Appuyez sur ce bouton Jaune pour entrer dans l'options ou la page correspondante.
Bleu	Appuyez sur ce bouton Bleu pour entrer dans l'options ou la page correspondante.
TXT	Appuyez sur ce bouton pour démarrer la fonction Télétexte, appuyez de nouveau pour annuler cette fonction.

Appuyez sur (TXT) pourmettre en marche la fonction TELETEXT, pressez de nouveau pour l'arreter.

1.Appuyez sur (TXT) pourmettre en marche la fonction TELETEXT, presse de nouveau pour l'arreter.
2.Appuyez sur les boutons (Number) pour passer de page en page.
3.Appuyez sur les boutons (PR + / - ) pour aller a la page precedente ou suivante

Note :

1. Le bouton mute n'est pas fonctionnel sur Téletexte.
2. Le menu OSD n'est pas fonctionnel dans Télatexte.

Enregistrement TNT et lecture multimedia

6.1 Fonction Enregistrement TNT

Au sujet de l'enregistrement et de la lecture

1. L'enregistrement: Prévu exclusivement pour une utilisation personnelle, toute utilisation commerciale devra faire l'objet d'une autorisation spéciale.
2. Equipement supporté : Compatible avec la majorité des supports amovibles USB tels que les clés USB et les disque durs externes USB dans la mesure où une partition FAT32 est disponible.

3. Fichier et programme : Les programmes de la TNT sont diffusés en MPEG2 et sont donc enregistrés au formatmpeg.

4. Capacité : Le système supporte jusqu'à 4 partitions, la taille recommandée pour les partitions est 120 Go maximum (si quatre partitions sont presentses sur le péripérisque connecté, vous ne pourrez acceder à une carte SD ou toute autre 5ème partition). Chaque fichier d'enregistrement atteindre 3.8 Go au maximum (environ 4 heures), si l'enregistrement doit se poursuivre au-delà, un nouveau fichier sera automatiquement créé. Avant l'enregistrement, il est possible de désirar la partition d'enregistrement, la partition par défaut est la première. Il n'est pas possible d'enregistrer sur une carte mémoire.

5. Vous doivent racquer le périhérique d'enregistrement (cle ou disque dur USB) avant de partager à une programmation d'enregistrement. Ainsi, toute connexion ou déconnexion intempéste du périhérique USB peut endommager votre équipement.

Quick Auto Record

En mode TNT (DTV), pressez la touche REC pour démarrer un enregistrement spontané, la mention "enregistrement" apparait à l'écran.

Manual Record

1. Pressez la touche PVR MENU pour acceder au menu d'enregistrement (ci-contre).
2. Depuis cette interface, utilisez les touches HAUT/BAS pour selectionner l'option désirée, puis pressez ENTER pour y acceder.

File Manager

1. Pressez les touches HAUT/BAS pour selectionner FILE MANAGER puis ENTER pour enter.
2. Dans cette interface, utilisez les touches de couleurs pour executer l'opération correspondante.

Rouge: Permet de lancer le fichier sélectionné.
Green: Permet de supprimer le fichier sélectionné.
Jaune : Permet de supprimer tous les fichiers.
Bleu: Permet d'effectuer un zoom sur l'image sélectionnée.

6

Enregistrement TNT et lecture multimedia

6.1 Fonction Enregistrement TNT

Device List

1. Pressez les touches HAUT/BAS pour selectionner DEVICE LIST puis ENTER pour entrer.
2. Dans cette interface, utilisez les touches de couleurs pour executer l'opération correspondante.

Subscribe

1. Pressez les touches HAUT/BAS pour selectionner SUBSCRIBE puis ENTER pour entrer.
2. Dans cette interface, vous pouvez configurer la programmation d'enregistrement.

TIMER NO.: le numero attribué à la programmation.

MODE TIMER : Permet de configurer la récurrence de la programmation (OFF, une fois, quotidien, hebdomàtaire...)

CHAINE: Permet de sélectionner la châne de démarrage.

DATE DEPART: Permet d'indiquer la date de démarriage.

HEURE DEPART: Permet d'indiquer l'heure de démarrage.

DUREE: Permet d'indiquer la durée d'enregistrement.

NOTE : Lorsqu'un enregistrement programme est sur le point demarrer, les mentions suivantes apparaissent à l'écran :

1. En mode TNT, la mention "PREPARATION ENREG." apparait.
2. Dans un autre mode que TNT, le téléviseur commute en mode TNT et la mention "PREPARATION ENREG." apparait.
3. En mode veille, le téléviseur demarre et commute en mode TNT.

Lecture de fichiers multimédia

Connectez une clé USB et presse la touche SOURCE pour sélectionner MEDIA afin de dire les fichiers multimédia prêents (video, audio, image).

7.1Brève Introduction au DVD

Le disque DVD est connu pour sa grande capacité de stockage et ses effets audio/vidéo remarquables. Sa capacité de stockage varie de 4.7 Go à 17 Go, approximativement 7/26 fois plus qu'un CD Audio traditionnel. Avec une résolution de 500 lignes horizontally, la technologie Home Cinéma, le Dolby Digital 5.1 ou le DTS, il apporte une ere nouvelle aux produits audio/vidéo grand public.

Comparaisons entre le DVD et les autres CD

	DVD				LD	SVCD	VCD	CD
Méthode Enregist.	Digital MPEG2				Analogue	Digital MPEG2	Digital MPEG1	Digital
Capacité	Simple Face 1 couche 4.7Go	Simple Face 2 couche 8.5Go	Simple Face 1 couche 9.4Go	Simple Face 2 couches 17Go		650MB	650MB	650MB
Temps	133min	242min	266min	484min	1 couche 60min, 2 couche 120min	45min.	74min.	74min.
Diamètre	12CM/8CM				30CM/20CM	12CM/8CM	12CM/8CM	12CM/8CM
Résolution	500 lignes ou plus				430 lignes ou plus	350 lignes ou plus	250 lignes ou plus
Aspect	Multiple				Un
Sous-titre	32 types				Max. 16 types
Audio	Dolby Digital/Linear PCM							Linear PCM
Son	48KHz,96KHz/16,20,24bit				44.1KHz/16bit		44.1KHz	44.1KHz/16bit

Fonctions particulieres

Langages et sous-titres multiples

Le DVD peut supporter 8 porteuses son (langues différentes) et 32 langues sous-titrées

Angles Multiples

Le DVD peut supporter 9 angles deamera

Intrigues, Histoires

L'utilisateur peut selectionner le chapitre désire directement

Multiple Radio d'aspect

L'utilisateur peut selectionner le format d'affichage désire.

IMAGES	ECRAN TV
	4:3		16:9
	Pan-Scan	Letterbox
4:3
16:9

7

Lecteur DVD/DIVX(option)

7.2 Télecommande pour DVD

Touche	Description
GOTO	Permet une recherche avant ou arrière.
ANGLE	Permet de désir divers angles de vue d'une scène.
MEDIA	Permet de commuter entre les entrées du lecteur (DVD, USB, SD).
-/-	Lorsque le DVD, VCD est joué, appuyez dessus pour sélectionner les pistes de plus de 10.
0	Lorsque le DVD, VCD est joué, appuyez dessus pour sélectionner jusqu'à 9.
REPEAT	1. Répéter une piste / chapitre. 2. Répéter l'ensemble des pistes / chapîtres. 3. Annuler la fonction répétition. (Lorsque MP3 est joué, le lecteur répète le répertoire entier. Puis en appuyant à nouveau afin d'annuler la fonction de répétition.)
A-B	Permet la lecture en continu sur une plage définie entre 2 points.
LANGUAGE	Permet de sélectionner la langue.
SUBTITLE	Permet le réglage des sous-titres.
SETUP	Pour entraîr dans le menu des paramètres du lecteur DVD
DVD MENU	1. Lorsque CDDA / MP3 / JPEG / GAME sont joués, elle est invalide. 2. Lorsque DVD est joué, dirige vers le Menu du DVD. 3. Lorsque VCD est joué, dirige vers le Menu PBC.
TITLE	1. Lorsque DVD est joué, dirige vers le Menu Titre. 2. Permet de revenir au menu supérieur lorsqu'on enregistre avec l'USB
ZOOM	Permet de zoomer sur une image.
EJECT	Permet d'éjecter le CD/DVD du lecteur DVD.
PLAY/PAUSE	Pour commencer ou suspendre la lecture.
STOP	Arrête la lecture.
REV/FWD	1. Pour effectuer une avance ou un retour rapide. En mode JPG, cela permet une rotation de cette dernière. 2. Pour déplacer la touche vers la gauche ou la droite.
OK	Permet de valider.
PREV/NEXT	1. Permet d'effectuer des sauts de pistes avant ou arrière. 2. Pour déplacer la touche vers le haut ou le bas.
DISPLAY	Appuyer une fois pour afficher les informations du LCD TV DVD. Presser à nouveau pour désactiver l'affichage.

Lecteur DVD/DIVX(option)

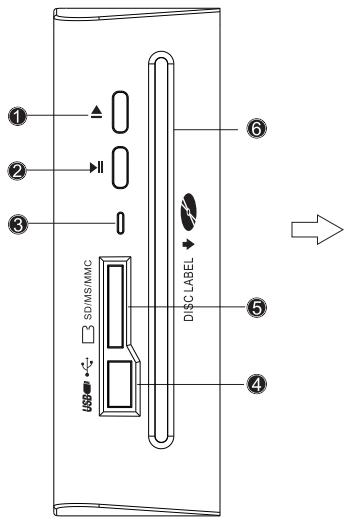

7.3 Définition Panneaux DVD

EJECT
Permet l'éjection du disque représent dans le lecteur.
PLAY/PAUSE
Permet de lancer la lecture d'un fichier ou DVD ou de la suspendre.
3 LED
Port USB
4 Permit la connexion de clés USB (non prévu pour le raccordement de disques durs).
Lecteur de carte
Compatible avec les cartes SD/MMC/MS.
Lecteur DVD
6 Lorsque you inserez un disque dans la fente, assurez-vous qu'il est insere dans le bon sens.

Lecteur DVD/DIVX(option)

7.4 Lecture d'un DVD

Opérations DVD de base

①

Si il n'y à pas de disque dans le lecteur, l'unité affiche " no disc"

OPEN/CLOSE

PLAYOU ENTER

II PAUSE

RETOUR

SUVANT

RETOUR RAPIDE

AVANCE RAPIDE

STOP
STOP/RETURN

Lecteur DVD/DIVX(option)

7.5 Fonctionnement des DVD

Lorsque vous chargez un DVD dans la fente du lecteur, ce dernier s'/adaptera et lira automatiquement le type de média.

Fonction ZOOM

Appuyez sur la touche ZOOM à plusieurs reprises pour agrandir ou diminuer la taille de l'image, le film sera agrandi de ZOOM 2, ZOOM 3, ZOOM 4, ZOOM 1/2, ZOOM 1/3, ZOOM 1/4.

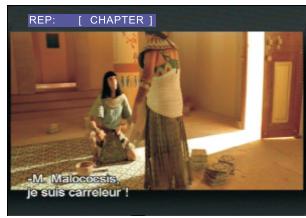

Fonction REPEAT

Appuyez sur la touche REPEAT pour répéter le chapitre en cours, le titre ou la totalité du disque. Appuyez successivement sur la touche pour sélectionner le mode 'REPEAT' que vous désírez. Pour rétablier, appuyez de nouveau sur la touche.

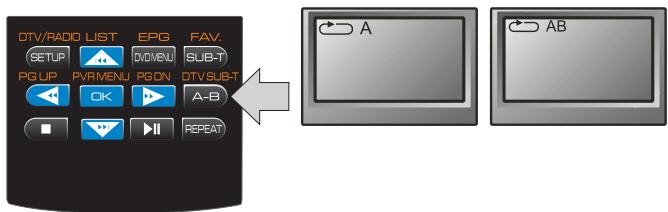

Fonction A-B

Cette fonction vous permet de dire en boucle une série que vous scélectionnez. Appuyez sur cette fonction une fois pour marquer le départ (A) et une autre fois pour marquer l'arrivée (B). La lecture de la série s'effectua en boucle jusqu'à que vous appuyez une nouvelle fois pour s'arrêté.

Lecteur DVD/DIVX(option)

7.5 Fonctionnement des DVD (suite)

Fonction Sous-titres

Appuyez sur la touche SUB-T pour changer les langues de sous-titrages et désactiver les sous-titres.

Remarque : pour afficher les sous-titres, qui doivent figurer sur le disque, vérifie la liste des sous-titres disponibles sur la pochette du film.

Fonction ANGLE

Sur un DVD, les scènes particulières d'un film peuvent être enregistrées depuis différents points de vues par le studio. Vous pouvez les sélectionner si cette option est disponible sur le disque. Ceci est indiqué sur la pochette du DVD. Pour sélectionner, appuyez sur la touche ANGLE.

Fonction AUDIO

Appuyez sur la touche AUDIO pour changer la langue et la piste audio, il peut y avoir 8
langues différentes ou son audio.
Remarque: Le son audio et les langues disponibles sont indiqués sur la pochette du film.

Affichage d'informations à l'écran (OSD)

Pendant la lecture, appuyez sur OSD pour afficher l'etat de la lecture en cours. Appuyez de nouveau sur la touche pour afficher une autre barre d'informations puis fermez la fenetre des messages.

Lecteur DVD/DIVX(option)

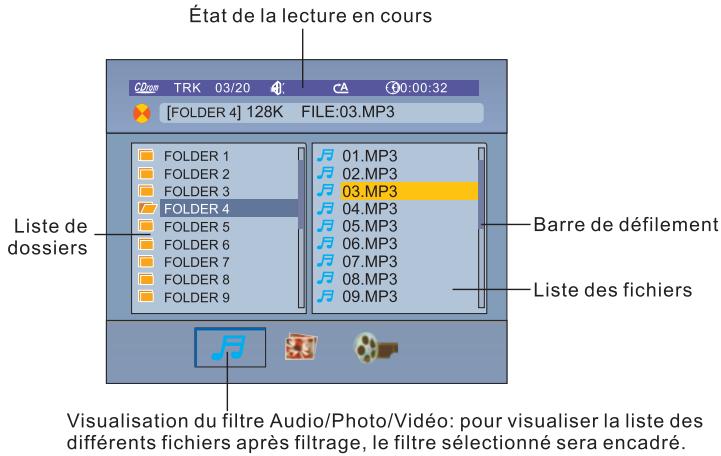

7.6 Fonctionnement des Mp3

Lorsque vous chargez un disque MP3 dans la fente du lecteur, le système s'adaptera et lira automatiquement le type de media et il le lira en affichtant l'interface ci-dessous.

Déplacez le curseur sur la liste de dossiers et sur la liste de fichiers à l'aide des touches fléchéées, pressez la touche 19 ENTER pour acceder à un fichier et/ou le lancer.

7.7 Fonctionnement des lecteurs USB et SD

• Insérez une clé USB ou une carte SD dans l'autoradio, la lecture démarrera automatiquement après le chargement.

Pour les fonctions et l'interface de lecture du disque CD/MP3, veillez vous reférer à ce qui figure ci-dessus.

Lecteur DVD/DIVX(option)

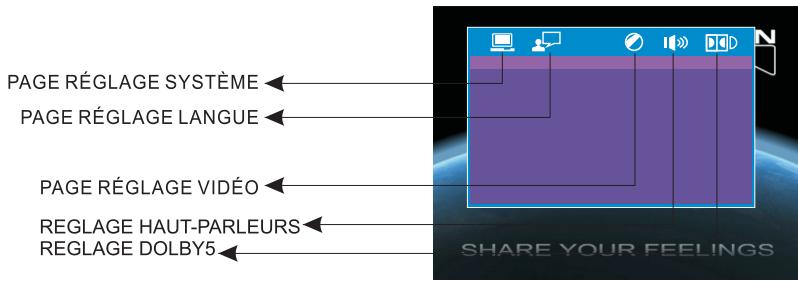

7.8 Configuration menu DVD

Appuyez sur la touche SETUP pour atteindre le menu principal suivant.

Effectuez la sélection et accedez aux sous-menus à l'aide des flèches, puis appuyez sur Okpour valider.

Utilisez les flèches pour sélectionner l'option désirée puis appuyez sur OK pour valider.

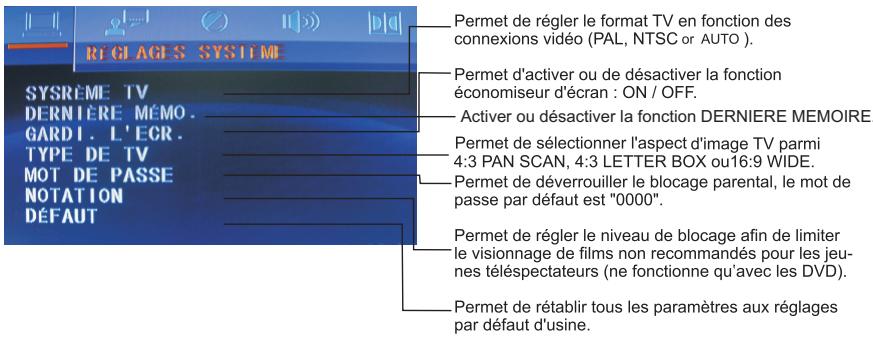

RéGLAGES SYSTÉME

Lecteur DVD/DIVX(option)

7.9 Configuration menu DVDsuite)

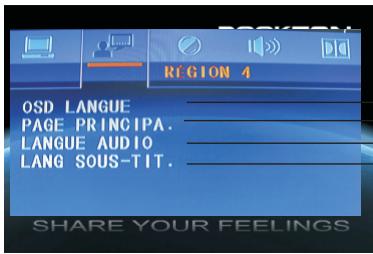

RéGLAGE DE LA LANGUAGE

Permet de selectionner la langue d'affichage à l'écran (OSD).

Permet de selectionner la langue par défaut lors de la lecture d'un DVD-video.

Permet de selectionner la langue par défaut des sous-titres lors de la lecture d'un DVD.

Permet de selectionner la langue par défaut du menu interactif des DVD-video.

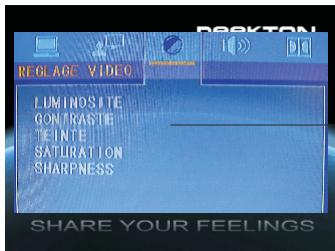

RÉGLAGEVIDÉO

Permet de sélectionner les réglages suivants afin d'améliorer la qualité de l'image :

-Luminosité
-Contraste
-Teinte
-Saturation
-Netteté

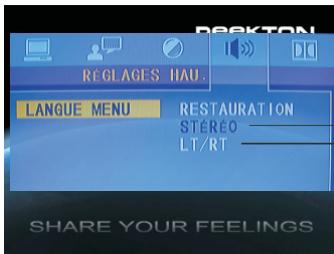

SETUPHP

Permet d'ajuster le syst Le Dolby Digital.

Permet de rgler les canaux audio analogiques.

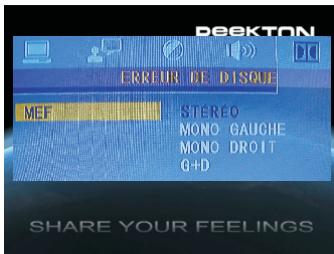

SETUP DIGITAL

8

Service après-venture

ASSISTANCE: 0820.03.03*

Votre appareil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV exceedant 7jours, entraine automatique une prolongation de la garantie pour une durée egeale a cette période d'imobilisation. En case du defaut de fonctionnement pendant la période de garantie, vous pouze contacternotre Hot Ligne au 0820.03.03.03 (*) qui vous indiquera la bonne marche a suivre. Lors du retour de votre produit dans un centre agreé, nous vous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie excluse toute defectuosité due à une utilisation anomale, les dégats matériels, ainsi quela reprise de toute intervention effectuee par un tiers non autorisé par PeeKTON, ainsi que:

• Les tentatives de réparation effectuee par une station technique non agreee.
  L'absence du nombre de série ou de preuve d'achat.
• Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications Peekton
• La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine.
• Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
• Une alimentation électricne non conforme aux specifications d'installation et d'environnement.
• Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre.
• Les pieces d'usure normales dites consommables : piles et accus.
• Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anomale d'un produit,
• Les accessoires égarés ou manquants,
  Lorsqu'un produit est utilisé à titre professionnel.

Lors d'une mise à jour du firmware non agrée par Peekton France

En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si:

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité,
• L'unité a été exposée à la pluie ou à l'humidité,
  -L'unité ne semble pas fonctionner normalement,
• Les performances de l'unité se sont sensiblement modifiées,
  -L'unité est tombée ou le coffret a eté endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.

Important: Veuillez conserveur une preuve d'expédition de votre produit.

Adresse SAV:

Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 St Cyr En Val

(*) Du Lundi au Vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn

Site Internet: www.peekton.com

Informations : [e-mail]

9

Guide de dépannage

Absence de son ou d'image.	Vérifiéz le branchement du cordon d'alimentation sur la prise murale. Vérifiéz que le bouton MARCHE est enforcé. Vérifiéz les réglages de contraste d'image et de luminosité. Vérifiéz le niveau de volume son.
Image normale, pas de son.	Vérifiéz le niveau de volume son Vérifiéz si le bouton MUTE de la télécommande est enforcé.
Pas d'image ou image en noir et blanc.	Effectuez les réglages de couleur. Vérifiéz si le système de diffusion sélectionné est correct.
Interférence de son et d'image.	Essayez d'identifier l'appareil électrique qui interfère avec le téléviseur et éloignez-le. Brancher l'appareil sur une autre prise électrique.
Image floue ou neige, son déformé.	Verifiez l'orientation, l'emplacement et le branchement de l'antenne. Cette interférence est souvent causée par l'utilisation d'une antenne intérieure.
Dysfonctionnements de la télécommande.	Vérifiéz les piles de la télécommande. Elles sont peut-être à changer. Essayez la télécommande à une distance inférieure à 8 mètres Nettoyez la tête de la télécommande (fenêtre de transmission). Retireez les piles et appuyez et maintainez,enforcé(s) un ou plusieurs bouton(s) pendant quelques minutes pour vider le microprocesseur de la télécommande et le réinitialiser. Ré-installé les piles et essayez de faire fonctionner la télécommande de nouveau.
Le message "Aucun signal" s'affiche.	Vérifiéz que le cable de signal est solidement raccordé au PC. Vérifiéz que le PC est bien mis en marche.
En mode PC, le message "No signal" s'affiche "Hors de portée"	Vérifiéz la résolution et la fréquence maximales de l'adaptateur videoo. Comparez ces valeurs à celles indiques dans Modes Affichage.
Aucune sortie HDMI	Vérifiéz si la sortie HDMI est bien activée. Vérifiéz le raccordement entre le téléviseur et la prise HDMI de sortie videoo.
Le CD ne démarre pas	Assurez-vous que le disque est bien inséré dans son compartment avec l'étiquette placée vers le haut. Vérifiéz que le DVD correspond à la zone pour la protection commerciale.

10 Spécifications

1.Type de l'Ecran	19" Wide LCD (16:10)	22" Wide LCD (16:10)
Taille d'affichage	410.4(H) x 256.5(V) mm	473.76(H) x 296.1(V) mm
Résolution de l'Ecran	1440 x 900 pixels	1680 x 1050 pixels
Luminosité	300 cd/m2
Constraste	1000:1	1000:1
Angle de Vision	>170/160 degrée (H/V)
Temps de réponse	5ms
Durée de vie	50 000 heures
Nombre de Couleurs	16.7 millions de couleurs
2.Alimentation électrique	Détection et Basculement automatique Full Region W/I
Alimentation électrique nécessaire	AC 100V -240 V 50Hz / 60Hz
Consommation électrique	58 W	65W
Consommation électrique en veille	<1W
3CONNECTeurs
TV	PAL B/G D/K I, SECAM D/K L L' B/G
YPbPr	1
S-Video	1
Péritel	1
Entrée Video	RCA X 1
Sortie Audio	Sortie Audio 1
RGB Analogique	D-sub 15pin type
HDMI	HDMI1. 2
4.Compatibilité
Normes compatibles	NTSC/PAL/SECAM
PC	VGA / SVGA/XGA
Formatsvides	480p, 576p, 720p, 1080i
5.Haut-Parleurs intégrés	3W X2
7.Poids Net	6.3 kg	7.3 kg
8.Dimensions	485X163X391 mm(Include foot base)	550X163X431mm(Include foot base)
9.Plage de Température de fonctionnement			5°C~35°C
10.Plage d'humidité de fonctionnement			20%~80%
11.Plage de Température de fonctionnement pour l'unité de stockage			-15 °C~45 °C
12.Plage d'humidité de fonctionnement pour l'unité de stockage			10%~80%

Les fonctions et les caractéristiques sont susceptibles de modifications

Le poids et les dimensions sont approximatives

Tous les noms et les marques citées appartiennent à leur propriété respectif. Tous droits réservés.
