156LC179HDR DVD - Téléviseur PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD 15,6" avec lecteur DVD intégré
Marque	PEEKTON
Modèle	156LC179HDR DVD
Taille d'écran	15,6 pouces (diagonale)
Résolution	1366 x 768 pixels
Angle de vision	170° horizontal / 160° vertical
Temps de réponse	5 ms
Dimensions (L x H x P)	402 x 312,5 x 160 mm
Poids net	3,0 kg
Alimentation	AC 100-240 V, 50/60 Hz
Consommation électrique	28 W (sans DVD) / 35 W (avec DVD)
Consommation en veille	< 1 W
Connectivité	HDMI, VGA, SCART, YPbPr, S-Vidéo, Composite, USB, antenne, sortie audio numérique coaxiale, emplacement CI
Fonctions TV	TNT (DVB-T), télétexte, guide des programmes, enregistrement USB, timeshift
Lecteur DVD	Intégré, compatible DVD, DivX, CD, SVCD, VCD
Haut-parleurs	2 x 5 W
Température de fonctionnement	5°C à 35°C
Humidité de fonctionnement	20 % à 80 %
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits inflammables ou abrasifs.
Consignes de sécurité	Ne pas ouvrir l'appareil, ne pas exposer à l'humidité, débrancher en cas d'orage, ne pas obstruer la ventilation.
Pièces détachées	Piles AAA pour télécommande, adaptateur secteur (fourni)
Garantie	1 an pièces et main-d'œuvre (voir conditions)

FOIRE AUX QUESTIONS - 156LC179HDR DVD PEEKTON

Comment brancher un périphérique HDMI ?

Branchez le câble HDMI dans la prise HDMI du téléviseur. Appuyez sur SOURCE puis sélectionnez HDMI. Aucune connexion audio supplémentaire nécessaire.

Comment enregistrer une émission sur clé USB ?

Insérez une clé USB formatée en FAT32. En mode DTV, appuyez sur la touche REC (rouge) pour lancer l'enregistrement. Appuyez sur STOP pour arrêter. Vous pouvez programmer des enregistrements via le menu Enregistreur.

Comment utiliser la fonction Timeshift ?

Pendant la lecture DTV, appuyez sur PAUSE pour mettre en pause et activer le timeshift. Le programme est enregistré temporairement sur la clé USB. Appuyez sur PLAY pour reprendre la lecture.

Comment régler les sous-titres en mode DVD ?

Pendant la lecture d'un DVD, appuyez sur la touche SUBTITLE (ou SUB-T) de la télécommande pour faire défiler les langues de sous-titres disponibles. Les sous-titres doivent être présents sur le disque.

Pourquoi l'image est-elle floue ?

Vérifiez l'antenne et son orientation. Assurez-vous que le câble est bien connecté. Réglez le contraste et la luminosité dans le menu IMAGE. Si le problème persiste, essayez une antenne extérieure.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Allez dans le menu OPTION, sélectionnez Réinitialiser. Confirmez en sélectionnant Oui. Le code d'accès par défaut est 0000.

Quels formats de fichiers sont lus via USB ?

Le téléviseur lit les fichiers vidéo (MPEG1/2/4, AVI), audio (MP3, WMA) et images (JPEG) via USB. Compatible NTFS, FAT32, FAT16. Attention : débit inférieur à 5 Mo/s pour les vidéos.

Comment changer la langue du menu OSD ?

Appuyez sur MENU, allez dans OPTION, puis Langue. Sélectionnez la langue souhaitée (Français, Anglais, etc.) avec les touches de navigation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez-les si nécessaire). Assurez-vous d'être à moins de 8 mètres et que rien n'obstrue le récepteur IR. Si le problème persiste, retirez les piles, appuyez sur quelques boutons pendant 2 minutes pour réinitialiser, puis réinsérez les piles.

Comment brancher un ordinateur sur le téléviseur ?

Utilisez un câble VGA pour connecter le PC à la prise VGA du téléviseur. Branchez également le câble audio PC (jack 3,5 mm) dans l'entrée PC audio. Sélectionnez la source VGA. Ajustez la résolution de l'ordinateur à 1366x768 si possible.

MODE D'EMPLOI 156LC179HDR DVD PEEKTON

Consignes de sécurité 2-3

Informations importantes - 4

Préparation à l'utilisation 5

Touches de Réglage 6

Raccordement - 7

Télécommande 8-9

Télécommande (suite) 10

Télécommande (suite) 11-13

Fonctions de base 14-21

Fonctions de base 14

Comment utiliser le menu OSD 15-21

Réglage du PC 22

Réglage de votre logiciel PC (Sur Windows XP) 22

Mode d'Affichage - 22

Présentation du DTV (TNT) 23-30

Mode d'emploi de la Fonction Source DTV 24-28

Module Cl- 29

Télétexte TNT 30

Enregistrement TNT et lecture multimedia- 31-37

Fonction Enregistrement TNT 31-34

Lecture de fichiers multimédia 35-37

Lecteur dvd/divx (suivant modèle) 38-45

Brève Introduction au DVD-38

Module DVD- 39

Lecture d'un DVD - 40

Fonctionnement des DVD 41-42

Menu de configuration DVD-43-45

Guide de dépannage 47

Guide de dépannage 47

Consignes de sécurité

Ce symbole indique la présence d'une forte tension dans cet appareil, constituant un risque d'électrocution.

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que cet appareil est bien mis au rebut de manière appropriée, vous contribuerez à prévenir les dangers potentiels pour l'environnement et la santé humaine. Le recyclage des matériaux contribuera à la préservation des ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

	→En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.
	→N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	→N'utilise pas cet apparéil à proximité d'une zone d'humidité, telle qu'une baignoire, un lavabo, une piscine ou un vase.
	→Ne manipulez pas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé.
	→Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	→N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	→N'introduisez pas de liquide ou de corps étrangers à l'intérieur de l'appareil. Cela risquerait de provoquer un court-circuit et d'entraîner un choc électrique ou un incendie.
	→Ne coupez pas le cable d'alimentation. Ne l'endommagez pas et ne placez pas d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou d'incendie peut s'ensuivre.

Précautions d'utilisation et d'entretien

Nous vous remercions d'avoir acheté cet appareil. Nous espérons que vous serez pleinement satisfaits par celui-ci. Veuillez lui attenrir la notice.

Lieu d'installation: Placez votre produit sur une surface plane, à l'écart des champs magnétiques. Ne posez pas d'objets lourds sur l'appareil.

Ventilation : L'appareil doit être installé dans un environnement permettant une ventilation correcte.

Laissez un espace d'environ 15 cm à l'arrière et au-dessus de l'appareil et de 10 cm sur les côtés.

Ne placez pas votre produit sur un lit, une couverture ou tout autre surface similaire qui risquerait d'obstruer les orifices de ventilation. N'installez pas votre produit dans une bibliothèque, un meuble ou une étagère où la ventilation serait entravée. Pour éviter toute surchauffe interne, ne recouvrez pas les orifices de ventilation du panneau arrière.

Condensation : si votre appareil a passé un certain temps dans une température ambiente froide, attendez environ deux heures qu'il ait atteint la nouvelle température ambiente afin d'éviter de l'endommager.

Source d'alimentation: faites uniquement fonctionner cet appareil sur l'une des sources d'alimentation spécifiques dans le mode d'emploi et sur l'étiquette signalétique.

Cordon d'alimentation : Pour débrancher le cordon d'alimentation secteur, saisissez-le par la fiche. Ne tirez jamais sur le cordon lui-même. Ne touchez en aucun cas la fiche d'alimentation secteur avec les mains mouillées, cela pourrait entraîner une électrocution ou un incendie. Les cordons d'alimentation doivent être correctement fixés afin d'éviter qu'ils soient endommagés. Soyez particulièrement attentif au cordon reliant l'appareil à la prise d'alimentation secteur.

Evitez de surcharger les prises murales secteur et les rallonges au-delà de leur capacité, car cela pourrait déclencher un incendie ou une électrocution.

Alimentation: si vous n'utilisez pas l'appareil pendant un certain temps, débranchez le cordon d'alimentation de la prise secteur murale. Lorsque le cordon d'alimentation est branché, un faible courant continue à passer dans l'appareil même s'il est éteint. En cas d'orage, débranchez immédiatement le cordon d'alimentation secteur de la prise murale.

1.2 Informations importantes

Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets Américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits. Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution.

Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la présente, ESM déclare que les modèles 156LC179HDR/156LC179HDR DVD/19LC179HDR/19LC179HDR DVD/22LC179HDM/22LC179HDM DVD sont conformes à la directive 2006/95/EC et au standard de test EN 60065:2002+A1:2006.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les Déchets des Equipements Electriques et Electroniques ménagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories.

DTS" est une marque commerciale déposée de la société Digital Theater Systems, Inc.

2.1 Préparation à l'utilisation

Télécommande

Manuel d'utilisation

Cable d'alimentation

Adaptateur secteur (uniquement 156LC179HDR / 156LC179HDR DVD)

Vis

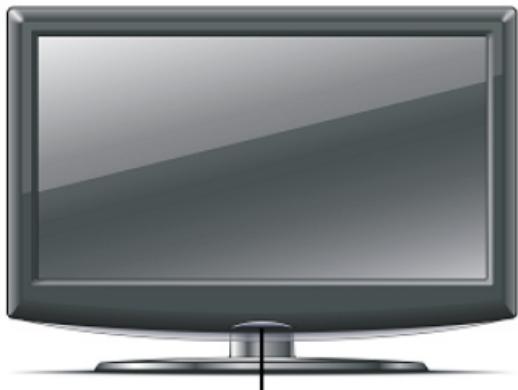

1. Bouton d'alimentation

Permet d'allumer ou d'éteindre le téléviseur.

2. SOURCE

Permet de sélectionner la source audio/vidéo parmi DTV, AV, S-VIDEO, HDMI,...

3 MENU

Appuyez sur la touche MENU pour afficher le menu de configuration.

4/5. CH+/CH-

Appuyez sur les touches CH+/CH- pour sélectionner les programmes désirés ou pour sélectionner ou régler une option dans les menus.

6/7. VOL+/VOL-

Appuyez sur les touches VOL+/VOL- pour régler le niveau du son ou pour sélectionner ou régler une option dans les menus.

8. Récepteur IR

Récepteur infrarouge pour télécommande.

9. Voyant d'alimentation

Le voyant est rouge lorsqu'le téléviseur est en mode veille.

Le voyant est bleu lorsqu'ele téléviseur est en fonctionnement.

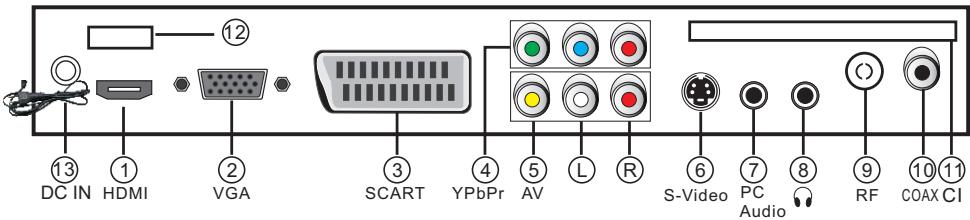

1. Prise HDMI

• Permet le branchement des appareils audio/vidéo HDMI.
• Aucune connexion supplémentaire n'est nécessaire pour un branchement en HDMI

2. Prise VGA

• Permet le branchement à un ordinateur.
• Vous pouvez utiliser en supplément la prise PC Audio pour la réception du son.

3. Prise scart / peritel

• Permet le branchement des appareils audio/vidéo Péritel
• Aucune connexion supplémentaire n'est nécessaire pour un branchement en Péritel

4. Y-pb-pr / composante YUV

• Permet le branchement des appareils vidéo YUV.
• Vous devez utiliser l'entrée audio R - L pour la réception du son.

5. Entrée vidéo composite

• Vous devez utiliser l'entrée audio R - L pour la réception du son.

6. Entres-viséo

• Permet le branchement des appareils vidéo en S-Video.
• Vous devez utiliser l'entrée R-L pour la réception du son.

7. PC audio

-Permet le branchement des appareils audio - Vous devez l'utiliser pour la réception du son en combinaison avec l'entrée VGA

9. Entrée antenne

1. COAX: Interface audio numérique
2. Permet de raccorder l'appareil en stéréo à un amplificateur.
3. Slot CI : Emplacement pour Carte CI

12. USB

• Permet la lecture de fichiers multimédia (vidéo, musique, photo) depuis une clé USB.
• Permet l'enregistrement de la TV sur une clé USB.
• Adaptateur secteur (Uniquement pour les 156LC179HDR/156LC179HDR DVD)

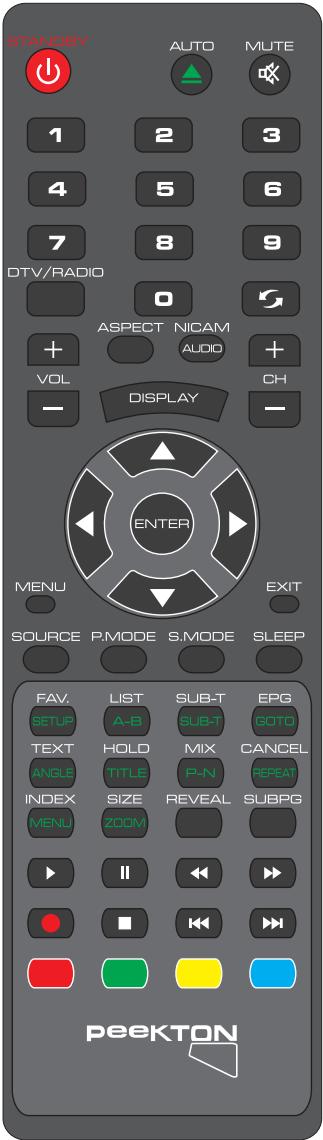

Télécommande du téléviseur

Bouton	Description
STANDBY	Appuyez sur ce bouton pour allumer le télévisuer ou lemettre en veille.
DTV/RADIO	Appuyez sur ce bouton pour sélectionner DTV ou radio.
Mute	Appuyez sur ce bouton pourmettre le son en mode muet. Appuyez de nouveau pour remettre le son.
Pavé numérique	Appuyez pour sélectionner le programme TV désiré ou saisir le code d'accès.
AUTO	Appuyez sur ce bouton pour régler l'image automatiquement lorsqu vous étés en mode PC.
SWAP	Appuyez sur ce bouton pour commuter entre la chaine précédemment visonnée et la chaine en cours.
ASPECT	Appuyez sur ce bouton pour changer le format de l'image.
AUDIO/NICAM	Appuyez sur ce bouton pour changer le mode audio ou la langue audio.
DISPLAY	Appuyez sur ce bouton pour afficher les informations sur la chaine en cours, appuyez de nouveau pour supprimer cet affichage.
CH+/-	Appuyez sur ces deux boutons pour changer de chaine.
VOL+/-	Appuyez sur ces deux boutons pour augmenter ou réduire le volume.
ENTER	Appuyez sur ce bouton pour confirmer.
▲▼ ▲	Appuyez sur ▲/▼/▲▶ pour aller vers le haut, le bas, la gauche ou la droite. Dans le menu, appuyez sur ces boutons pour désirir les options du menu.

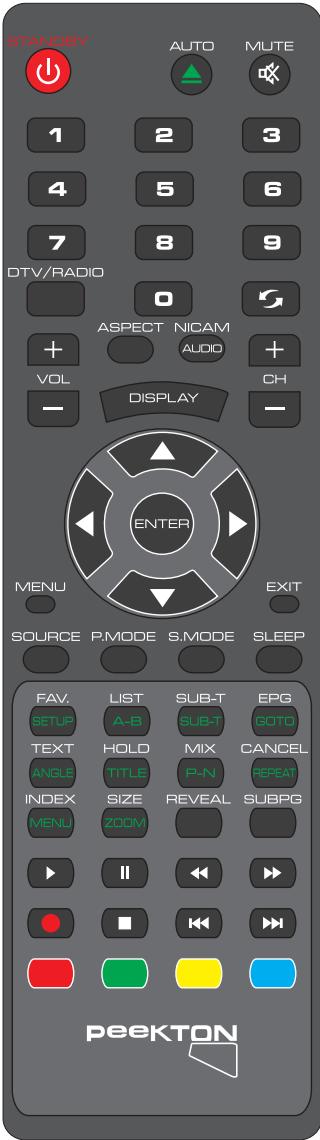

Télécommande du téléviseur

Bouton	Description
MENU	Appuyez sur ce bouton pour ouvrir ou fermer le menu.
EXIT	Appuyez sur ce bouton pour quitter.
SOURCE	Appuyez sur ce bouton pour sélectionner la source d'entrée.
P.MODE	Appuyez sur ce bouton pour changer le mode image (standard, modéré...)
S.MODE	Appuyez sur ce bouton pour changer le mode audio (standard, film...)
SLEEP	Appuyez sur ce bouton pour régler la mise en voirde du téléviseur.
FAV	Appuyez sur ce bouton pour afficher la liste des chaînes en favoris.
LIST	Appuyez sur ce bouton pour afficher la liste des chaînes.
SUBTITLE	Appuyez sur ce bouton pour activer/désactiver les sous-titres.
EPG	Appuyez sur ce bouton pour acceder au guide des programmes.
CANCEL	Appuyez sur ce bouton pour dissimuler le télétexte.
	En mode DTV, permet d'enregistrer spontanément la TV sur une clé USB.
STOP	PLAY	II PAUSE
Préc/Suiv
Retour rapide/Avance rapide
Les touches ci-dessus ne sont disponibles qu'avac la fonction Média.

Note: 1 La touche NICAM sert aussi pour la fonction NICAM dans les pays utilisant la norme NICAM. 2 La touche TEXT ne sert qu'à la fonction télétexte.

Télécommande pour DVD

Bouton	Description
EJECT ▲	Permet d'éjecter le CD/DVD du lecteur DVD.
SETUP	Pour entr'er dans le menu des paramètres du lecteur DVD
A-B	Pendant la lecture, appuyez sur la touche A-B pour sélectionner le point A, puis appuyez de nouveau sur cette touche pour sélectionner le point B. La section entre A et B sera lui automatiquement de façon répétée. Appuyez sur la touche A-B une troisième fois pour annuler la répétition de la section A-B et supprimer les points A et B.
SUBTITLE	Appuyez sur cette touche pour afficher les différents sous-titres (necessite un disque compatible)
GOTO	Appuyez sur la touche GOTO puis sur les touches numériques pour sélectionner la durée ou le chapitre que vous souhaitez visuaiser. Par exemple, pour sélectionner le chapitre, tapez 05 (pour passer au cinquième chapitre) ou 12 (pour passer au douzième chapitre)
ANGLE	Permet de désir divers angles de vue d'une scène.
TITLE	Appuyez sur cette touche pour sélectionner le titre désigné. (necessite un disque compatible)
P-N	Permet de sélectionner PAL ou NTSC.
REPEAT	Appuyez plusieurs fois sur la touche REPEAT pour changer le mode de répétition. En lecture VCD/CD, il existe trois modes: Répétition simple, Répéter tout et Désactivé. En lecture DVD, il existe quatre modes: Répétition du chapitre, Répétition du titre, Répéter tout et Désactivé.
D.MENU	En lecture DVD, appuyez sur la touche MENU pour afficher le menu disque du titre en cours. Note: cette fonction dépend du type de disque.
ZOOM	Appuyez sur cette touche pour visualiser les différents agrandissements de l'image. Note: cette fonction peut différer selon les types de disques.
STOP	PLAY	PAUSE
Préc/Suiv
Retour rapide/Avance rapide

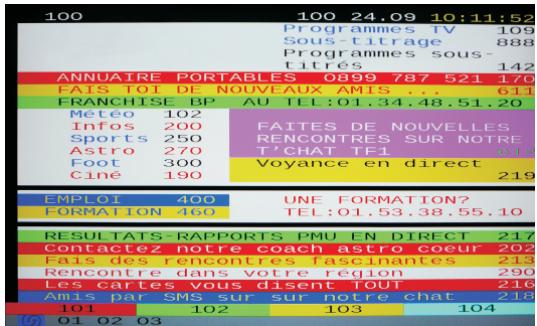

Télécommande pour le tétexte

Bouton	Description
Rouge	Appuyez sur le bouton Rouge pour entrer dans l'options ou la page correspondante.
Vert	Appuyez sur ce bouton Vert pour entrer dans l'options ou la page correspondante.
Jaune	Appuyez sur ce bouton Jaune pour entrer dans l'options ou la page correspondante.
Bleu	Appuyez sur ce bouton Bleu pour entrer dans l'options ou la page correspondante.
TEXT	Appuyez sur ce bouton pour démarrer la fonction Télétexte, appuyez de nouveau pour quitter le Teletexte.
HOLD	Appuyez sur ce bouton pour immobiliser l'image texte analogique sur l'écran (la diffusion du signal continue). Appuyez de nouveau sur ce bouton pour reprendre le visionnage.
MIX	Appuyez pourmettre un fond de Télétexte transparent.
SUBPAGE	Appuyez pour passer à la sous-page, appuyez de nouveau pour l'annuler.
SIZE	Appuyez pour sélectionner la Taille du Télétexte analogue.
REVEAL	Appuyez sur ce bouton pour afficher l'information Télétexte analogique cachée.

Installation des piles de la télécommande

1. Ouvrir le couvercle du logement des piles.
2. Insérer les piles (deux piles format -AAA). Placer les piles en respectant les indications de polarité (+) et (-) correspondantes.
3. Remettre le couvercle en le faisant glisser en sens inverse jusqu'au clic de verrouillage. Retirer les piles de la télécommande si cette dernière ne doit pas être utilisée pendant une longue période.

Mise en marche du téléviseur

1. Branchez le cordon d'alimentation du téléviseur sur une prise murale (après cette étape, l'unité principale sera allumée et entrera en mode veille automatiquement). Le témoin de mise sous tension s'allume en rouge. 2. Appuyez sur le bouton POWER du téléviseur, ou sur le bouton ( ) de la télécommande, le téléviseur sera mis en marche. L'indicateur de tension s'allume en bleu.

Mise en mode veille

Votre téléviseur peut être mis en mode Veille pour réduire la consommation d'énergie.

Le mode veille est utile lorsque vous souhaitez interrompre le visionnage provisoirement (pendant un repas, par exemple).

1. Appuyez sur le bouton Power.

Remarque: Le téléviseur s'éteint et l'indicateur passe du bleu au rouge. 2. Pour rallumer le téléviseur, appuyez simplement sur le bouton Power. L'indicateur devient bleu.

Remarque: Le téléviseur ne doit pas être laissé en mode Veille pendant de longues périodes. (lorsque vous partez en vacances, par exemple). Il est dans ce cas recommandé de débrancher l'appareil de la prise électrique et son antenne.

Changement de programme

Utilisez les boutons de sélection de programme sur la télécommande pour changer les programmes.

1. Pour sélectionner un programme, appuyez sur le bouton de sélection correspondant de la télécommande. Par exemple, pour sélectionner le programme 8, appuyez sur le bouton de sélection du programme "8" de la télécommande.

Utilisez les boutons CH + / - pour changer les programmes dans l'ordre séquentiel.

Appuyez sur le bouton CH + / - de la télécommande ou du téléviseur pour sélectionner dans l'ordre séquentiel les programmes TV disponibles dans votre région.

Utilisez le bouton SWAP pour revenir au programme précédent

Pour revenir au programme précédent, appuyez sur le bouton ( ) de la télécommande.

Fonction téletexte

Appuyez sur (TEXT) pour activer la fonction de télétexte, appuyez de nouveau sur ce bouton pour l'arrêter.

1. Appuyez sur (TEXT) pour activer la fonction de télétexte, appuyez de nouveau sur ce bouton pour l'arrêter.
2. Appuyez sur le bouton (HOLD) pour immobiliser l'image sur l'écran (la diffusion du signal continue). Appuyez de nouveau pour débloquer l'image. Appuyez sur le bouton (MIX) pour rendre le fond du Teteinte transparent.
3. Appuyez sur le bouton (SUBPAGE) pour afficher la sous-page.
4. Appuyez sur le bouton (SIZE) pour sélectionner la taille du télétexte.
5. Appuyez sur (REVEAL) pour afficher des informations de télétexte dissimulées. 7. Appuyez sur les boutons ( I) pour aller à la page précédente ou suivante 8. Appuyez sur les boutons (Number) pour passer de page en page. 9. Appuyez sur la touche CANCEL pour dissimuler le télétexte.

1. La touche MUTE fonctionne dans le télécode. 2. Le menu OSD ne fonctionne pas dans le télécode.

Connectiques d'entrées

Compatible avec : PAL BG, PAL DK, PAL I, SECAM/L, SECAM BG, SECAM DK.

2. CVBS

Compatible avec : PAL, NTSC, SECAM.

3. S-Video

Compatible avec : PAL, NTSC, SECAM.

4. HDMI

Compatible avec : HDMI

Compatible avec : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.

5. PC

Compatible avec : 640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x1024@60Hz

(uniquement pour le 22"), 1366x768@60Hz(uniclement pour les 15" et 19"),

1440x900@60Hz, 1920x1080@60Hz.

6. Péritel

Compatible avec : CVBS, RVB.

Fonctions de base

Pour utiliser le téléviseur, vérifie que vous avez branché le cordon d'alimentation sur la prise électrique dans la tension indiquée et que l'antenne est correctement raccordée.

Veille

Lorsque le téléviseur est en marche, appuyez sur le bouton POWER pour mettre le téléviseur en mode veille. Appuyez de nouveau sur ce bouton pour remettre le téléviseur en marche.

Arrêt

Lorsque le téléviseur est en marche, appuyez sur le bouton SLEEP pour programmer la durée précédant la mise en veille automatique du téléviseur. Neuf modes sont proposés : Arrêt, 10 Min, 20 Min, 30 Min, 60 Min, 90 Min, 120 Min, 180 Min et 240 Min.

Source

Lorsque le téléviseur est en marche, appuyez sur le bouton SOURCE, et sur les boutons CH +/- pour sélectionner la source désirée, ensuite sur VOL +/- pour valider.

Affichage

Lorsqu'on appuie sur le bouton DISPLAY, l'écran affiche les informations en cours d'utilisation. Par exemple, en source analogue TV, le nombre du programme, le nom du programme, le système de couleur et le système de son sont affichés.

Muet

Appuyez sur le bouton MUTE pour permettre la sortie son en mode muet. Appuyez de nouveau pour rétablir la sortie son.

Mode vidéo

Les modes d'image pré-réglés Standard, Dynamique, Modéré et Perso sont disponibles depuis le bouton P. MODE.

Mode son

Les modes de son préréglés Standard, Musique, Film, Sports et Utilisateur sont disponibles depuis le bouton S. MODE.

En mode TV, appuyez sur le bouton NICAM pour mettre en marche ou arrêter les autres pistes de son et choisir les modes Mono/Dual I/Dual II.

Pavé numérique

En mode TV, appuyez sur ces touches pour sélectionner les chaînes directement.

Changement de chaîne (swap)

En mode TV, appuyez sur ce bouton pour le passage entre la chaîne en cours et celle qui vient d'être quittée.

Volume

En mode TV, appuyez sur les boutons VOL+/- pour modifier le volume de l'écran.

Chaîne

En mode TV, appuyez sur les boutons CH + / - pour sélectionner les différentes chaînes.

Réglage de l'image

1. Pressez la touche MENU pour accéder au menu principal puis utilisez les touches / pour sélectionner IMAGE dans le menu.
2. Puis pressez les touches / pour choisir le paramètre à régler et les touches / pour effectuer le réglage. 3. Pressez la touche EXIT pour quitter cette interface.

Si vous accédez au sous-menu, appuyez sur le bouton MENU pour revenir au menu principal.

ModeImagel

Standard

Contraste

Luminosite

Couleur

Netteté

Teinte

Quitter

our OK Select.

Select.

Mode Image: Appuyez sur / pour effectuer la sélection. Les options « Standard, Froid, Utilisateur et Chaud » sont disponibles.

Contraste: Sert à ajuster le contraste de l'image.

Luminosité: Sert à ajuster la luminosité de l'image.

Couleur : Sert à ajuster la couleur pour la rendre plus ou moins forte.

Netteté: Sert à ajuster le niveau de netteté de l'image.

Teinte : Sert à ajuster la teinte de l'image (uniquement disponible avec NTSC).

Temp. Couleur

Standard

Rouge

Vert

Bleu

Format

16:9

Réduction de bruit

Marche

Quitter

Retour

Select

Température couleur: Appuyez sur / pour effectuer la sélection. Les options «Standard, Froid, Utilisateur et Chaud» sont disponibles.

Format d'affichage : Mode d'affichage à l'écran, supporte le 16:9, 4:3, AUTO, Zoom1 et Zoom2.

Réduction du bruit : Appuyez sur / pour sélectionner Marche/Arrêt.

Remarque: Le mode image doit être "Utilisateur" afin d'accéder à l'ensemble de ces réglages. Les réglages seront mémorisés automatiquement.

Réglage du son

1. Pressez la touche MENU pour accéder au menu principal puis utilisez les touches «/» pour sélectionner SON dans le menu.
2. Puis pressez les touches / pour choisir le paramètre à régler. Usez les touches / pour effectuer le réglage. 3. Pressez la touche EXIT pour quitter cette interface.

Si vous accédez au sous-menu, appuyez sur le bouton MENU pour revenir au menu principal.

SON

Mode Son

Standard

Aigus

Graves

Balance

Volume Auto

Arrêt

Quitter

Retour

Select.

Mode Son: Appuyez sur / pour effectuer la sélection. Les options suivantes sont disponibles : Standard, Musique, Film, Sports, Utilisateur.

Aigus: Ajuste les aigus.

Graves : Ajuste les graves

Balance : Ajuste la répartition du son

Volume Auto: Active ou désactive la fonction de contrôle automatique du volume.

Remarque: Le mode son doit être "Utilisateur" afin d'accéder à l'ensemble de ces réglages. Les réglages seront mémorisés automatiquement.

Réglage de heures

1. Pressez la touche MENU pour accéder au menu principal puis utilisez les touches / pour sélectionner HORLOGE dans le menu.
2. Puis pressez les touches / pour choisir le paramètre à régler. Utilisez les touches / pour effectuer le réglage. 3. Pressez la touche EXIT pour quitter cette interface.

Si vous accédez au sous-menu, appuyez sur le bouton MENU pour revenir au menu principal.

Horloge

Horloge

19/Oct 09:05

Extinction tv

Arret

Mise en marche TV

Arrêt

Mise en voille

Arrêt

Mise en veille auto.

Marche

Fuseau Horaire

Paris GMT+1

Quitter

Retour

Select.

Horloge : Permet le réglage de l'heure.

Jour/Mois/Année/Heure/Minute

L'heure actuelle est automatiquement identifiée par le système.

Extinction TV: Sert à déterminer l'heure d'arrêt de la TV. Le sous-menu se compose de la façon suivante : Extinction TV:

Répéter : Permet de besoin :

Quotidien/Lun-Ven/Lun-Sam/Sam-Dim/Désactivé/Une fois.

Heure: Permet de besoin entre 00-23.

Minute : Permet de besoin entre 00-59

Rêpêter	Lun.~Ven.
Heure	00
Minute	00
Fermer

Mise en marche TV: Sert à déterminer l'heure de mise en marche de la TV.

Le sous-menu Activer permet de choisir entre :

Quotidien/Lun-Ven/Lun-Sam/Sam-Dim/Arrêt/Une fois.

Heure: Permet de besoin entre 00-23.

Minute : Permet de besoin entre 00-59

Volume : Permet de régler entre 00-100

Mode: Permet de choisir entre DTV/ATV/Radio et Data.

Numéro : Permet de choisir le numéro du canal.

Mise en veille : Permet de régler le délai de mise en veille de la TV : 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min.

Mise en marche TV :

Activer	Arrêt	►
Heure	00	►
Minute	00	►
Volume	30	►
Mode	TNT	►
Numéro:	21	►
Fermer

Mise en veille automatique : Active / désactive la mise en veille automatique.

Fuseau horaire : Permet de régler le fuseau horaire en fonction du pays où vous vous trouvez. Vous pouvez désigner « Londres GMT, Amsterdam GMT+1, Belgrade GMT+1, Berlin GMT+1, etc. »

Réglage des options

1. Pressez la touche MENU pour accéder au menu principal puis utilisez les touches / pour sélectionner OPTION dans le menu.
2. Puis pressez les touches / pour choisir le paramètre à régler. Utilisez les touches / pour effectuer le réglage. 3. Pressez la touche EXIT pour quitter cette interface.

Si vous accédez au sous-menu, appuyez sur le bouton MENU pour revenir au menu principal.

Langue

Langues Audio

Langue des Sous-titres

Malentendants

Arrêt

Pays

France

Réinitialiser

Quitter

Retour

Select.

Langue: Réglage de la langue de l'affichage OSD: Anglais, Espagnol, Français, Allemand.

Langues Audio: Réglage de la langue audio: Anglais, Espagnol, Français, Italien, Néerlandais, Polonais, Russe, Allemand (uniquement en mode DTV).

Langue de sous-titrage: Réglage de la langue des sous-titres: Anglais, Espagnol, Français, Italien, Portugais, Néerlandais, Polonais, Russe, Allemand, Croate, Danois, Tchèque (uniquement en mode DTV).

Malentendants: Cette fonction est destinée aux malentendants. En mode DTV, le son est affiché sous forme de texte ou d'image (uniquement en mode DTV).

Pays: Déterminez le pays où vous vous trouvez : Angleterre, Espagne, France, Italie, Pays-Bas, Russie, Allemagne (uniquement en mode DTV).

Réinitialiser: Appuyez sur la touche pour rétablir les réglages d'usine par défaut.

Langue

Langues Audio

Langi

aire

Maler

Pays

Fermer

Quitter

Retour

Select.

Langue

Langues Audio

Langu

aire

Maler

Pays

Fermer

Quitter

Retour

Select.

Étes-vous sür?

Oui

Non

Réglage des chaînes

1. Pressez la touche MENU pour accéder au menu principal puis utilisez les touches / pour sélectionner CHAINE dans le menu.
2. Puis pressez les touches / pour choisir le paramètre à régler. Utilisez les touches / pour effectuer le réglage. 3. Pressez la touche EXIT pour quitter cette interface.

Si vous accédez au sous-menu, appuyez sur le bouton MENU pour revenir au menu principal.

Recherche automatique

Recherche TNT manuelle

Recherche ATV manuelle

Édition Des Chaînes

Informations CI

Système de fichiers d'enregistrement

EXIT Quitter

MENURet

our OK Select.

Recherche automatique : Après avoir accédé au menu CHAIN, appuyez sur les touches / pour sélectionner Recherche automatique, puis appuyez sur la touche pour accéder au sous menu.

Veuillez d'abord sélectionner le pays, puis commencer la recherche des chaînes.

Lors de la recherche des chaînes, appuyez sur le bouton MENU pour interrompre la recherche, puis sur EXIT pour quitter.

Note : Il est possible de rechercher toutes les chaînes TV analogiques et numériques disponibles.

Recherche automatique

Recher

Recher

Edition

Informa

Système de fichiers d'enregistrement

EXIT Quitter

MENU Ret

our OK Select.

Recherche en cours

8%...97.25MHz ATV

ATV : 0 Programme(s) TNT : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s)

Suivant quitter  Quitter  Suivant Une fois que vous avez accedé au menu CHAINE, appuyez sur les touches / pour effectuer une recherche ATV manuelle, puis appuyez sur la touche pour acceder au sous menu. Mémoriservers:de1à100. Système : I, BG, DK, L Chaîne actuelle : Numéro de la chaîne actuelle. Après la recherche manuelle des chaînes TV analogiques, le résultat de la recherche n'est pas sauvégardé de façon automatique si vous n'appuyez pas sur le bouton ROUGE de la télécommande pour activer la sauvégarde. Appuyez sur la touche EXIT pour interrompre l'opération et revenir à l'OSD.  Mémoriser vers 2 Système BG Chaine actuelle 1 Rechner # Ajuster Avancer Oui Fréquence 136.25MHz    Une fois la recherche deschains terminée, accededez au menu CHAINE. Appuyez sur les touches / pour selectionner Edition deschains, puis appuyez sur la touche pour acceder au sous menu. Une fois dans le sous menu, appuyez sur les touches / pour selectionner une chaîne et effectuer les opérations suivantes : DELETE: Appuyez sur le bouton rouge pour supprimer la chaîne. RENAME: Appuyez sur le bouton Vert pour renomer la chaîne et utiliser les touches ▲/▼ pour sélectionner les caractères/chiffres. SWAP: Appuyez sur le bouton Jaune pour déplacer la chaine. SKIP: Appuyez sur le bouton Bleu pour bloquer la chaine. FAV: Appuyez sur le bouton FAV pourmettre la chaîne en favoris.  ALL Radio 2 YLEQ Radio 3 YLEN Klassinen Radio 4 YLE FSR+ Radio 5 YLEMONDO Radio 6 YLE X3M DTV1S-06 DTV 2 C-09 DTV 3 C-29 DTV 4 C-31 TV 5 C-45 Utilisez les boutons en couleur       Dans la source d'entrée VGA, vous pouvez acceder au menu des réglages PC. 1. Vous pouvez appuyer sur la touche Menu de la télécommande pour acceder au menu OSD, puis appuyer sur les touches /▶ pour selectionner Image dans le menu principal. 2. Appuyez ensuite sur les touches / pour sélectionner l'option Réglage PC et appuyez sur la touche pour acceder au sous menu. 3. Appuyez sur les touches / pour selectionner l'option de votrechioix, puis sur les touches / pour effectuer la selection. 4. Vous pouvez appuyer sur la touche EXIT de votre télécommande pour quitter le menu OSD. Si vous étés entre dans un sous menu, appuyez sur la touche MENU pour revenir au menu principal.  Réglage automatique: Appuyez sur les touches / , et le système TV se règle de lui-même en ajustant les positions horizontale et verticale, la phase, etc. afin de bien centerer l'image et d'optimiser la qualité de l'affichage. Position horizontal: Appuyez sur les touches / pour ajuster la position horizontal de l'image sur l'écran PC. Position verticale: Appuyez sur les touches / pour ajuster la position verticale de l'image sur l'écran PC. Taille: Appuyez sur les touches / pour ajuster la taille de l'image à l'écran. Phase: En cas de besoin, ajustez la phase des pixels de l'image pour éviter les interférences   Les paramètres d'affichage de Windows sur un ordinateur standard sont montrés ci-dessous. En fonction de la version de Windows et de la carte video particulière, il se peut que l'affichage sur la base PC soit différent. Mais, qu'elle que soit la presentation de la écran, les mêmes méthodes d'installation de base s'appliquent dans presque tous les cas.  1. D'abord, cliquez sur "Panneau de Configuration" dans le menu démarrage Windows. 2. Lorsque ce panneau s'affiche, cliquez sur "Apparce et Thèmes" pour afficher une fenetre de dialogue d'affichage. 3. Lors de l'affichage de la fenêtre du panneau de configuration, cliquez sur "Affichage" pour afficher la fenêtre de dialogue d'affichage. 4. Passez à l'onglet "Réglages" dans la fenêtre de dialogue. Format correct (résolution) Optimal : 1366x768 Si une option fréquence-vertecale existe dans la fenêtre de dialogue des réglages d'affiche, la valeur correcte est "60 sinon, cliquez sur "Entrer" pour quitter la fenêtre de dialogue.

4.2 Mode d'affichage

Si le signal venant du système est égal au mode signal standard, l'écran est ajusté automatiquement. Si le signal venant du système est différent du mode signal standard, consultez le guide de la Carte videoo pour ajuster le mode, sinon il peut ne pas y avoir de videoo. Pour les modes d'affichage listedessous, l'image sur écran a déjà été optimisée par le fabricant.

Résolution	Fréquence Verticale(Hz)	Mode
640x480	60 Hz	VGA
800x600	60 Hz	SVGA
1024x768	60 Hz	XGA
1280x1024 (uniquement pour le 22")	60 Hz	SXGA
1366x768 (uniquement pour les 15.6" et 19")	60 Hz	WXGA
1440x900	60 Hz	WXGA
1920x1080	60 Hz	WUXGA

Télécommande pour la TNT

Menu	Ouvrir / fermer le menu digital
▼/▲	Permet de sélectionner les options
←/→	Permet de sélectionner les options
FAV.	Liste des+favoris
EPG	Guide électronique des programmes
OK	Permet de confirmer
SUBTITLE	Permet d'ouvrir/fermer les sous-titres en mode DTV
DTV/RADIO	Permet de commuter entre les chaînes TNT et les stations radio
LIST	Permet d'entrée dans le menu de sélection rapide des chaînes
Audio	Permet de sélectionner Stéréo, Audio gauche , Audio droite.
	Appuyez sur ce bouton pour lancer l'enregistrement.

Une fois entree dans le menu CHAINE, appuyez sur les touches / pour selectionner Recherche TNT manuelle, puis appuyez sur la touche pour acceder au sous menu. Depuis cette page, appuyez sur les touches / pour selectionner un numero de chaîne et appuyez ensuite sur OK pour lancer la recherche. Appuyez sur MENU pour interrompre la recherche et sur EXIT pour quitter.  Recherche TNT manuelle  Durant la lecture normale de chaînes TNT, appuyez sur le bouton LIST de la télécommande pour sélectionner directement un programme. L'écran s'affiche tel que sur l'image : Vou puez utiliser les touches / pour selectionner une chaine, puis appuyer sur OK pour la visionner. Pour quitter le menu, appuyez sur la touche MENU. Note: lorsque les chaînes cryptées, payantes ou indisponibles ne sont pas accessibles, le message « NO CI Module » s'affichera sur votre écran.  Listedeschains  Lors de la lecture normale de la TNT, appuyez sur la touche AUDIO pour afficher la page Langues Audio. Appuyez sur les touches / pour selectionner les modes Stéréo, Audio gauche, Audio droite. Appuyez sur les touches / pour selectionner la langue, puis appuyez sur OK pour confirmer. Appuyez sur EXIT pour quitter ce menu.  Langues Audio  Après être entrez dans le menu CHAINE, appuyez sur les touches / pour selectionner l'option Edition des chaînes. Appuyez ensuite sur la touche pour acceder au sous menu. Dans le sous menu, appuyez sur les touches / pour sélectionner une chaîne. Vous pouvez effectuer les opérations suivantes : Effacer : Appuyez sur le bouton ROUGE pour effacer la chaîne. Saut: Appuyez sur le bouton BLEU pour sauter le canal. FAV: Appuyez sur la touche FAV pour sélectionner la chaîne en tant que favorsi.  Edition Des Chaines ALL Radio 2 YLEQ Radio 3 YLEN Klassinen Radio 4 YLE FSR+ Radio 5 YLEMONDO Radio 6 YLE X3M DTV 1 S-06 DTV 2 C-09     Lors de la lecture normale du programme, vous pouze appuyer sur la touche DTV/Radio pour basculer entre la TV numérique et la radio. Lors de la lecture normale de programmes, appuyez sur la touche FAV pour acceder à ce menu. Une liste de programmes favoris va s'afficher. Appuyez sur les touches pour sélectionner le canal de votrechoix et sur OK pour le regarder. Vous pouvez également appuyer sur EXIT pour quitter cette page.  Listedesfavoris   Quitter OK Select.  Pour savoir quels programmes seront diffusés et obtenir des informations sur les programmes TV en cours de diffusion, ou diffusés ultérieurement, appuyez sur EPG de la télécommande pour entrer dans le menu EPG.  1 Heure et date actuelle : Affiche l'heure et la date du programme en cours Ex : 19 Octobre 2008, 09:07. Si les informations du programme en cours ne sont pas disponibles, celles du programme precedent seront affichées. 8 Fonctions des touches : 2 Information chaine: Affiche les informations concernant la chaine en cours (nom et attributs). 3 Informations programme : Information sur le programme selectionné. Indique l'heure de début, l'heure de fin et le nom du programme. 4 Lieste des chaînes : Affiche la liste des chaînes. 5 Date 6 Intervalle temps : Affiche l'intervalle entre les deux heures. 7 Lieste des programmes : Affiche la liste des programmes. EXIT: Appuyez sur EXIT pour quitter le guide des programmes. INFO : Appuyez sur la touche DISPLAY pour afficher les informations concernant le programme sélectionné. Enregister : Appuyez sur la touche 📁 pour enregister le programme. Date: Appuyez sur la touche JAUNE puis sur les touches «/» pour régler la date précédente ou suivante affichée dans la rubrique 5. OK: Appuyez sur OK pour confirmer la lecture du programme sélectionné. 1. Vous pouvez appuyer sur la touche MENU de la télécommande pour acceder au menu OSD, puis appuyer sur les touches / pour selectionner Enregistreur dans le menu principal. 2. Appuyez ensuite sur les touches / pour sélectionner l'interface Enregistreur, puis appuyez sur les touches / pour acceder au sous menu. 3. Vous pouvez appuyer sur la touche EXIT de la télécommande pour acceder au menu OSD. Si vous estes dans le sous menu, vous pouvez utiliser la touche MENU pour revenir au menu principal.  07 Dec 2008 08:37 Titre Mode Date de début Heure de début Date de fin Heure de fin 一 Auto 2009/12/07 08:20 2008/12/07 09:02 EXIT     Date de début : Pour selectionner la date de debut du programme (année/mois/jour). Heure de début : Pour selectionner l'horaire de début du programme (heure/minutes). Date de fin : Pour sélectionner la date de fin du programme. Heure de fin : Pour selectionner l'horaire de fin du programme. Mode : Pour sélectionner le mode d'enregistrement : Unique, Quotidien, Hebdomadaire, Auto. Appuyez sur la touche Verte pour afficher la liste des programmations. Une fois les réglages terminés, appuyez sur OK pour confirmer l'enregistrement. Appuyez sur MENU pour revenir au menu principal. Appuyez sur EXIT pour quitter. Remarque : Veuillez vous assurer que le périphérique USB est connecté lorsque vous utilisez la fonction d'enregistrement. 1. Vous pouvez appuyer sur la touche MENU de la télécommande pour acceder au menu OSD. Appuyez ensuite sur les touches «/» pour sélectionner Verrouillage dans le menu principal. 2. Utilisez ensuite les touches / pour selectionner l'option de votre choix et sur les touches / pour effectuer le réglage. 3. Appuyez sur la touche EXIT de la télécommande pour quitter le menu OSD. Si vous vous trouvez dans un sous menu, appuyez sur la touche MENU pour revenir au menu. Remarque : Vous doivent saisir le code d'accès avant d'acceder à cette page. Le code d'accès par défaut est 0000.  Verrouiller menu chaine Arrêt Changer code d'accès Bloquer chaine Contrôle Parental Arrêt  Quitter  Retour  Select  Entrez le code d'accès  Verrouiller menu chaîne : vous pouvez sélectionner Marche/Arrêt. Lorsque vous seLECTIONnez Marche, le sous-menu de chaîne est verrouillé. Il est alors impossible d'entrée dans ce sous-menue. Vouspermet de modifierlecode d'acces.  Verrouiller menu chaîne Arrêt Changer code d'accès Bloquereach Contr Entrez le code d'accès Nouveau Confirmer  Quitter  Retour  Select.  Bloquer chaîne : Vous pouvez bloquer certaines chaînes TV. Les chaînes bloquées nécessitent un code d'accès. Vous pouvez également utiliser le bouton vert de la télécommande pour bloquer une chaîne. Appuyez à nouveau dessus pour la débloquer. Contrôle parental : 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, désactivement.  ALL DTV1YLETV1  DTV|2YLETV2 DTV 5YLEFST      1. Insérez le MAC dans le bon sens dans l'interface commune (IC). 2. Si vous utilisez une Smart Card, veuilles y insérer le MAC dans le bon sens, comme illustré ci-dessous. 3. Placez l'ensemble dans le port IC (interface commune) de la TV. 4. Lors de la diffusion du programme correspondant à la Smart Card, la réception du programme sera autorisée par la Smart Card.  Remarque: Le DVD ne contient pas de port IC (Interface Commune) (MAC et Smart Card). Si vous en avez besoin, veuillez vous en procurer un chez votre détaillant. Si vous n'avez pas inséré la carte Cl, le message suivant apparait. Merci d'insérer le module CI Lorsque you insérez la carte IC, le message suivant s'affiche :  Main menu: permet d'acceder au menu Viaccess. Consultation: permit de consulter son compte Viaccess. Settings: permit d'acceder à la configuration Viaccess. Upgrade: permit de réaliser la mise à jour. Press OK to confirm and EXIT to quit: Appuyez sur OK pour confirmer et sur EXIT pour quitter.

Fonction téletexte

Touches	Description
Rouge	Appuyez sur le bouton Rouge pour entrer dans l'option ou la page correspondante.
Vert	Appuyez sur le bouton vert pour entrer dans l'option ou la page correspondante.
Jaune	Appuyez sur ce bouton Jaune pour entrer dans l'option ou la page correspondante.
Bleu	Appuyez sur ce bouton Bleu pour entrer dans l'option ou la page correspondante.
TEXT	Appuyez sur ce bouton pour démarrer la fonction Télétexte, appuyez de nouveau pour annuler cette fonction.

Appuyez sur (TEXT) pourmettre en marche la fonction de télétexte, pressez de nouveau pour l'arrêter.  1. Appuyez sur la touche (TEXT) pour activer la fonction de télétexte. Appuyez de nouveau sur cette touche pour la désactiver. 2. Appuyez sur la touche (HOLD) pour activer la fonction d'arrêt sur image (le signal continuaera d'être diffusé). Appuyez de nouveau sur cette touche pour désactiver la fonction d'arrêt sur image. 3. Appuyez sur la touche (MIX) pour rendre l'arrière-plan du télétexte transparent. 4. Appuyez sur la touche (SUBPG) pour afficher la sous-page du télétexte. 5. Appuyez sur la touche (SIZE) pour selectionner la taille du télétexte. 6. Appuyez sur la touche (REVEAL) pour afficher les informations cachées du télétexte. 7. Appuyez sur les touches numériques pour sélectionner le numéro d'une page. 8.Appuyez sur les touches / pour aller a la page precedente ou suivante. 9.Appuyez sur la touche CANCEL pour cacher le télétexte ou sur Exit pour quitter le télétexte. 1. La touche MUTE fonctionne dans le télétexte. 2. Le menu OSD ne fonctionne pas dans le télécode. 1. Enregistrement : n'est destiné qu'aux études et recherches personnelles, aux loisirs. Il est interdit d'enregistrer à des fins commerciales ou similaires. 2. Equipement supporté : U-disc USB 2.0 3. A propos des programmes : Programmes SD avec un débit inférieur à 6 Mo/s. A sauvegarder au format TS, avec l'extension « *.ts » 4. A propos de la capacité : La capacité totale ne dépasse pas 300 Go. Avant de procédé à l'enregistrement, l'utilisateur peut désirir une partition du périhérique USB dans laquelle effectuer la sauvegarde des fichiers enregistrés. Si vous ne sélectionnez pas de partition, l'enregistrement se fera sur la première partition du support connecté. 5. Le programme enregistré ne peut être lu en multimédia si sa taille est inférieure à 5Mo. 6. Avant de régler l'enregistrement, vous doivent insérer le U-Disc ou le disque dur USB. Ne les retirez pas en cours d'enregistrement sous peine d'endommager l'appareil. En mode DTV, appuyez sur la touche pour lancer directement l'enregistrement rapide et appuyez sur ARRET pour l'interrompre. Une fois dans le menu CHÂINE, appuyez sur les touches ▲/▼ pour sélectionner l'option Enregistrement. Appuyez sur la touche pour y acceder et vous verrez s'afficher la fenetre ci-dessous :   Sélectionner clé USB : L'utilisateur peut sélectionner une partition du périphérique USB pour y sauvegarder les fichiers. La sauvegarde s'effectue par défaut sur la première partition. Selectionner clé USB Clé USB C: OK Annuler Vérifier paramétres : Vérifier si le système de fichiers PVR est régle pour le support de stockage. Il doit être formé et il faut procéder aux opérations suivantes lors de sa première utilisation. Taille Taille ALL SD 104 Min. HD 29 Min. OK: formatercle USB Toutes les données seront perdues! OK Annuler FormatercleUSB Ne débranchez pas le périph. USB Formatage en cours,patientez     Enregistrement Selectionner clé USB C: Vérifier paramètres Verification en cours Clé USB Pass Formater Pass Capacité time shift 512Mo Vitesse Vérification en cours  Quitter  Retour  Select  En mode de lecture de programmes DTV, appuyez sur la touche pour commencer l'enregistrement.  Enregistrement 20:21 18 The HITS (00001:21:56) Pendant l'enregistrement, appuyez sur la touche ou sur la touche EXIT pour passer en mode REC simple. Appuyez sur ARRET pour interrompre l'enregistrement. Appuyez sur la touche LECTURE pour生存 le programme enregistré.  Appuyez à nouveau sur la touche LECTURE pour生存 en boucle le programme enregistré, entre les points A et B. Appuyez sur ARRET pour quitter la lecture.  Appuyez sur la touche INDEX pour afficher la liste des Enregistrements. Appuyez sur les touches / pour naviguer d'un enregistrement à un autre. Appuyez sur la touche Play pour démarrer la lecture d'un enregistrement. Appuyez sur la touche pour acceder aux informations relatives à l'enregistrement. DATE: indique la date del'enregistrement. TIME: indique I'heure del I'enregistrement. DURATION: indique la durée de l'enregistrement. CHANNEL NAME: indique le nom de la chaîne. PROGRAM NAME: indique le nom du programme. Note: Il est possible de dire un autre programme (PLAY) pendant votre enregistrement (Record).  Entrez dans le menu Chaine, selectionnez l'option Listes des programmations et appuyez sur la touche pour afficher la liste des programmations.  Lorsque vous laissiez temporairement la télévision, vous pouzemettre le programme TV en pause et l'enregistrer sur le support de stockage. A vous retour, vous pouze visionner l'ensemble du programme depuis votre support de stockage. Note: you coupez ajuster la taille du Timesthift via le formatage du disque accessible dans le menu CHAIN>Enregistrement.  Au cours de la lecture, appuyez sur la touche PAUSE pour activer le Timeshift  Après un certain temps, appuyez sur la touche LECTURE pour reprendre la lecture. Dans le même menu, appuyez à nouveau sur la touche LECTURE pour reprendre la lecture en boute entre les points A et B. Appuyez sur les touches Retour rapide et Avance rapide pour effectuer un return rapide ou une avance rapide.  En mode timeshift, appuyez sur la touche EXIT pour passer en mode Timeshift simple. Appuyez sur ARRET pour quitter la fonction Timestift. La mémoire Timeshift est momentanément stockée sur le support USB. Si vous retirez le support, l'enregistrement sera perdu.

Touches multimédia

▼/▲	Permet de sélectionner les options
←/→	Permet de sélectionner les sous-menus ou les pages précédentes/suivantes
VOL+/-	Permet d'augmenter ou de diminuer le volume
OK	Permet d'accéder au sous-menu ou de confirmer la lecture des fichiers sélectionnés
EXIT	Permet de quitter le sous-menu, de revenir au menu principal, de quitter la lecture en mode plein écran et d'arrêtier la lecture.
JAUNE	Appuyez sur la touche jaune pour faire pivoter l'image.
VERT	Appuyez sur la touche verte pour effectuer un copier/coller.
BLEU	Appuyez sur la touche bleue pour生存 des fichiers en boucle.
PLAY/PAUSE ← Retour rapide/Avance rapide STOP Préc/Suiv

Compatibilité NTFS, FAT32 et FAT16. Non compatible avec les fichiers compressés en NTFS. Appuyez sur la touche «SOURCE» pour sélectionner MEDIA, branchez le périphérique USB pour dire les fichiers multimédia comme les films, la musique ou les photos. 1. Dans le menu USB, appuyez sur les touches / pour selectionner PHOTO puis appuyez sur OK pour acceder au sous menu. Appuyez sur / pour selectionner les images. Appuyez sur / pour changer de page. 2. Pour sélectionner une image dans la liste des photos, appuyez sur la touche OK pour confirmer la sélection. Appuyez sur LECTURE pour l'afficher en plein écran. Vous pouvez également sélectionner le dossier Path puis appuyer sur OK pour sélectionner ou non l'ensemble des images. 3. En mode plein écran, appuyez sur LECTURE/PAUSE pour lire oumettre en pause l'affichage des photos. Vous pouvez également appuyer sur et pour afficher manuellelment l'image precedente ou suivante. 4. Appuyez sur le bouton Jaune pour faire pivoter l'image, appuyez sur EXIT pour quitter le mode de plein écran. Appuyez sur MENU pour revenir au menu TV.  1. Dans le menu USB, appuyez sur / pour sélectionner MUSIQUE puis appuyez sur OK pour acceder au sous menu. Appuyez sur les touches / pour sélectionner le morceau. Appuyez sur / pour changer de page. 2. Appuyez sur pour afficher la liste des morceaux. Appuyez ensuite sur / pour selectionner un morceau et sur OK pour le dire. Avec la fonction Path, vous pouvez appuyer sur OK pour selectionner ou non l'ensemble des morceaux.  3. Utilisation des touches suivantes :    PLAY/PAUSE   Retour rapide/Avance rapide (Max. Retour rapide x16 / Avance rapide x16)   Préc/Suiv  4. Appuyez sur la touche bleue pour dire en boucle toutes les musiques, une musique ou aucune musique. Appuyez sur la touche EXIT pour quitter la liste des musiques. Appuyez sur la touche MENU pour acceder au menu du téléviseur. 1. Dans le menu USB, appuyez sur< / pour selectionner FILM, puis sur OK pour acceder au sous menu. Appuyez sur / pour selectionner le film. Appuyez sur / pour changer de page. 2. Appuyez sur les touches / pour selectionner le film et sur OK pour le litre. Appuyez ensuite sur (LECTURE) pour le dire en mode plein écran ou Path puis OK pour sélectionner tous les films. 3. Utilisation des touches  Lecture  Pause   Retour rapide/Avance rapide  ARRET   Film précédent, Film suivant Remarque: les touches ne sont disponibles qu'en mode plein écran. 4. Appuyez sur la touche EXIT pour quitter le mode plein écran et appuyez sur MENU pour revenir au menu TV. Lors de la lecture d'un film, appuyez sur la touche DISPLAY pour afficher les informations multimédia W x H : désigne la taille de l 'image. Frame Rate: désigne la fréquence d'image Total Time: désigne la durée totale Current time: désigne la lecture en cours Audio Track: désigne la piste audio Subtitle: désigne les sous-titres Program: désigne le programme 20090925 180204 [WxH]1440x1088 [Frame Rate] 25000 [Total Time] 00:08:05 [Current Time] 00:02:01 [Audio Track] 0 [Subtitle] 0 [Program] 0  Le disque DVD est connu pour sa grande capacité de stockage et ses effets audio/vidéo remarquables. Sa capacité de stockage varie de 4.7 Go à 17 Go, approximativement 7/26 fois plus qu'un CD Audio traditionnel. Avec une résolution de 500 lignes horizontales, la technologie Home Cinéma, le Dolby Digital 5.1 ou le DTS, il apporte une ére nouvelle aux produits audio/vidéo grand public.

Comparaisons entre le DVD et les autres CD

	DVD				SVCD	VCD	CD
Méthode Enregist.	Digital MPEG2				Digital MPEG2	Digital MPEG1	Digital
Capacité	Simple Face 1 couche 4.7Go	Simple Face 2 couche 8.5Go	Simple Face 1 couche 9.4Go	Simple Face 2 couches 17Go	650MB	650MB	650MB
Temps	133min.	242min.	266min.	484min.	45min.	74min.	74min.
Diamètre	12CM/8CM				12CM/8CM	12CM/8CM	12CM/8CM
Résolution	500 lignes ou plus				350 lignes ou plus	250 lignes ou plus
Aspect	Multiple
Sous-titre	32 types
Son	48KHz,96KHz/16,20,24bit					44.1KHz	44.1KHz/16bit

Le DVD peut supporter 8 porteuses son (langues différentes) et 32 langues sous-titrées Le DVD peut supporter 9 angles deamera L'utilisateur peut selectionner le chapitre désiré directement

Multiples formats d'affichage

L'utilisateur peut selectionner le format d'affichage désire.

IMAGES	ECRAN TV
	4:3		16:9
	Pan-Scan	Letterbox
4:3
16:9

 Lecteur DVD/DIVX(suivant modele)  EJECT Permet l'éjection du disque liént dans le lecteur. 2 PLAY/PAUSE Permet de lancer la lecture d'un fichier ou DVD ou de la suspendre. STOP Permet d'arrêter la lecture 4 Lecteur de carte Compatible avec les cartes SD/MMC/MS Lecteur DVD Lorsque vous insérez un disque dans la fente, assurez-vous qu 'il est inséré dans le bon sens.   Opérations DVD de base   SOURCE  S'il n'y a pas de disque dans le lecteur, l'appareil affiche « Pas de disque »    Ouvrir/Fermer  AUTO   PLAYOU ENTER     PAUSE  PAUSE   SUVANT  NEXT   AVANCE RAPIDE  F.F   RETOUR  PREV  RETOUR RAPIDE   EB  STOP STOP/RETURN    Lorsque vous chargez un DVD dans la fente du lecteur, ce dernier s'adaptera et lira automatiquement le type de média. Appuyez sur la touche ZOOM à plusieurs reprises pour agrandir ou diminuer la taille de l'image, le film sera agrandi de ZOOM 2, ZOOM 3, ZOOM 4.   Appuyez sur la touche REPEAT pour répéter le chapitre en cours, le titre ou la totalité du disque. Appuyez successivement sur la touche pour sélectionner le mode 'REPEAT' que vous désirez. Pour rétablier, appuyez de nouveau sur la touche.   Cette fonction vous permet de dire en boucle une série que vous sclectionnez. Appuyez sur cette fonction une fois pour marquer le depart(A) et une autre fois pour marquer l'arrivée(B). La lecture de la série s'effectuera en boucle jusqu'à que vous appuyiez une nouvelle fois pour l'arrêté.     Appuyez sur la touche SUB-T pour changer les langues de sous-titrages et désactiver les sous-titres. Remarque : pour afficher les sous-titres, qui doivent figurer sur le disque, vérifie la liste des sous-titres disponibles sur la pochette du film.   Sur un DVD, les scènes particulières d'un film peuvent être enregistrées depuis différents points de vues par le studio. Vous pouvez les sélectionner si cette option est disponible sur le disque. Ceci est indiqué sur la pochette du DVD. Pour sélectionner, appuyez sur la touche ANGLE.   Appuyez sur la touche AUDIO pour changer la langue et la piste audio, il peut y avoir 8 langues différentes ou son audio. Remarque : Le son audio et les langues disponibles sont indiqués sur la pochette du film.   Pendant la lecture, appuyez sur Display pour afficher l' état de la lecture en cours. Appuyez de nouveau sur la touche pour afficher une autre barre d' informations puis fermez la fenêtre des messages.    Affichage TV : permit de changer le type d'écran TV entre 4:3 Pan Scan, 4:3 Letter Box et 16:9. Multi Angles : cette fonction permet de visionner un film sous différents angles de prise de vue. Pour selectionner les différents angles, appuyez sur la touche ANGLE de la télécommande. Langue OSD : permet de sélectionner la langue préféérée pour les affichages à l'écran et le menu de réglages. Sortie Numérique : permet de régler la sortie audio numérique. SPDIF OFF: coupe la sortie numérique. Tous:activeSPDIF et PCM. PCM seulement : transforme toutes les sources audio en PCM. Sous-titres : permet d'activer l'affichage des sous-titres. Economiseur d'écran : le but de cette fonction est de protégger votre écran TV. Note : Le lecteur désactive automatiquement la fonction économiqueur d'écran lors de la lecture. Dernière mémoire : permet de reprendre un DVD là où vous l'aviez arrêté.  Le lecteur peut mélanger une sortie audio multicanaux afin de la coder en une sortie audio sur deux canaux. Cette option est connue sous le nom de "Downmixing". Sortie audio stéreo Dolby Pro Logic. Ce procédé de codage basé sur une matrice permet une lecture sur quatre canaux des pistes audio stéreo (gauche, centre, droite et surround). Sortie audio stéreo analogue. Le lecteur redirige les signaux à destination du caisson de basses et les voix vers vos enceintes droite et gauche.   Dynamique: cette fonction ne s'applique que pour les DVD disposant d'un son en Dolby Digital. OFF : les signaux audio BASSE fréquence sont amplifiés pour augmenter le volume audio. Entre FULL et OFF: lessons audio situés aux extrêmes du spectre audio Dolby Digital sont compressés. Permet de régler la nettedé, la luminosité et le contraste de l'image.  Type TV : vous permet de régler le système video : PAL/AUTO/NTSC Audio : vous permet de selectionner la langue audio de votre choix. 1) La langue seLECTIONnée est assignée en priorité et peut donc être automatiquement besoin lorsque le lecteur commence à生存 un disque. 2) Les langues varient selon les disques, en fonction du DVD. Vou pouvez également selectionner d'autres langues en appuyant sur la touche AUDIO de la télécommande. Sous-titres : permet de sélectionner la langue favorite pour les sous-titres enregistrés sur le DVD. 1)La langue de sous-titres sélectionnée est assignée en priorité et peut donc être automatiquementcision lors de la lecture d'un nouveau disque. 2)Les sous-titres peuvent varier entre les disques en fonction des DVD. Vou puez égarlement sélectionner une autre langue de sous-titres en appuyant sur le bouton SUB-T de la télécommande. Menu disque : permet de régler la langue du menu du disque qui se trouve sur le DVD.   Il est possible de restreindre la lecture de certains DVD à un certain type d'utilisateurs, par exemple en fonction de leur âge. Certaines scènes peuvent être bloquées et replacées par des scènes alternatives. La fonction de « contrôle parental » vous permet d'acceder au réglage de ce niveau de contrôle. Cette fonction est protégée par un mot de passer. 1)Placez le curseur sur « Parental ». Le niveau de restriction actuel s'affiche sur la droite. 2)Si vous désirez modifier le niveau de restriction, appuyez simplement sur OK pour ouvrir le menu correspondant. Utilisez alors les touches / pour selectionner un autre niveau de restriction d'accès et appuyez sur OK pour confirmer. 3)Le lecteur vous demande de saisir un mot de passer si vous avons activé le mode « mot de passer ». 4)Saisissez un code à quatre chiffres (le code par défaut est 8888) à l'aide des touches numériques. Appuyez sur OK pour confirmer. Si vous visionnez des disques ne supportant pas la fonction de contrôle parental, le lecteur ne peut pas restreindre leur accès. Le lecteur vous demande de saisir le mot de passer lorsque vous désirez modifier le niveau du contrôle parental. Pour changer le mot de passer, placez le curseur sur l'option du menu « Changer ». Appuyez sur OK. Le menu de changement du mot de passer va s'afficher. Vous doivent d'abord saisir l'ancien mot de passer (le mot de passer par défaut est 8888). Si l'ancien mot de passage est correctement saisi, vous pouvez alors en saisir un nouveau. Ancien mot de passer  Nouveau mot de passer  Confirmer le mot de passer   Rétablit les réglages d'usine par défaut du lecteur. Insérez d'abord une carte SD/MMC/MS. Dans Source DVD, appuyez sur le bouton « DVD-Menu ». La page des REGLAGES généraux s'affiche. Sélectionnez alors l'objet « Source», puis appuyez sur la touche « pour y acceder. Sélectionnez ensuite « Carte», puis appuyez sur « Entree». La TV va alors reconnaître la carte. Une fois identifié, le type de carte est affchéé. Pour les cartes SD et MMC, l'écran affiche « ENTREE » et pour les cartes MS, il affiche « MS ». Appuyez ensuite sur « ENTREE » et il commence à dire les cartes. Une fois la lecture terminée, veuillez sélectionner le fichier que vous désirez dire. Appuyez sur « ENTREE » pour commencer la lecture. Attention : soute les formats *.mp3, *.jpg, *.avi et *.mpg1/2/4, mais dont le début est inférieur à 5 Mo/s. Votre appareil est garanti 1 an pieces et main d'oeuvre. Toute immobilisation dans un centre SAV exceedant 7 jours, entraine automatique une prolongation de la garantie pour une durée égale à cette période d'imobilisation. En cas de début de fonctionnement pendant la période de garantie, vous pouvez contacternotre Hot Ligne au 0820.03.03.03 (*) qui vous indiquera la bonne marche à suivre. Lors du retour de votre produit dans un centre/agree, nous vous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie excluse toute défectuosité due à une utilisation anomale, les dégats matériels, ainsi quela reprise de toute intervention effectuee par un tiers non autorisé par PeeKTON, ainsi que : - Les tentatives de réparation effectuee par une station technique non agrée. L'absence du numero de série ou de preuve d'achat. - Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications Peekton La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine. - Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. - Une alimentation électricne non conforme aux specifications d'installation et d'environnement. - Les accidents ou catastrophe y compris les incendies, les dégats des eaux, la foudre et les tremblements de terre. - Les pièces d'usure normales dites consommables : piles et accus. - Le remplacement de pieces cosmétiques ou de pieces dues à la dépréciation ou à la déformation anormale d'un produit, - Les accessoires égarés ou manquants, Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour du firmware non agrée par Peekton France En cas de panne : Faites contrôle l'unité par un technicien d'entretien qualifié si: - Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e), - Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité, -L'unité a ete exposée à la pluie ou à l'humidite, -L'unité ne semble pas fonctionner normalement, - Les performances de l'unité se sont sensiblement modifiées, -L'unité est tombée ou le coffret a eté endommagé. N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE REPARER L'UNITE VOUS-MEME. Important: Veuillez conserveur une preuve d'expedition de�te produit. Adresse SAV: Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 St Cyr En Val (*) Du Lundi au Vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn Hot Line : 0820.03.03.03 Site Internet: www.peekton.com Informations : [e-mail]

9.1 Guide de dépannage

Absence de son ou d'image.	Vérifiez le branchement du cordon d'alimentation sur la prise murale. Vérifiez que le bouton MARCHE est enforcé. Vérifiez les régliages de contraste d'image et de luminosité. Vérifiez le niveau de volume son.
Image normale, pas de son.	Vérifiez le niveau de volume son Vérifiez si le bouton MUTE de la télécommande est enforcé.
Pas d'image ou image en noir et blanc.	Effectuez les régliages de couleur. Vérifiez si le système de diffusion sélectionné est correct.
Interférence de son et d'image.	Essayez d'identifier l'appareil électrique qui interfère avec le téléviseur et éloignez-le. Brancher l'appareil sur une autre prise électrique.
Image floue ou neige, son déformé.	Verifiez l'orientation, l'emplacement et le branchement de l'antenne. Cette interférence est souvent causée par l'utilisation d'une antenne intérieure.
Dysfonctionnements de la télécommande.	Vérifiez les piles de la télécommande. Elles sont peut-être à changer. Essayez la télécommande à une distance inférieure à 8 mètres Nettoyez la tête de la télécommande (fenêtre de transmission). Retireez les piles et appuyez et maintenez enforcé(s) un ou plusieurs bouton(s) pendant quelques minutes pour vider le microprocesseur de la télécommande et le réinitialiser. Ré-installlez les piles et essayez de faire fonctionner la télécommande de nouveau.
En mode VGA, le message « NO SIGNAL » s 'affiche.	Vérifiez que le cable de signal est solidement raccordé au PC. Vérifiez que le PC est bien mis en marche. Vérifiez les paramètres d'affichage dans les propriétés de votre système d'exploitation
Aucune sortie HDMI	Vérifiez si la sortie HDMI est bien activée. Vérifiez le raccordement entre le téléviseur et la prise HDMI de sortie vidéo.
Le DVD ne démarre pas	Assurez-vous que le disque est bien inséré dans son compartment avec l'étiquette placée vers vous. Vérifiez que le DVD correspond à la zone pour la protection commerciale.

10 Spécifications

1.Type de l'Ecran	15.6" LCD TV	19" LCD TV		22" LCD TV
Taille d'affichage	409,8(H)x230,4(V)mm	410,4(H)x256,5(V)mm		476,64(H)x268.11(V)mm
Résolution de l'Ecran	1366x768	1440x900		1920x1080
Angle de Vision	<170/160 degrés (H/V)
Temps de réponse	5ms
Durée de vie	20 000 heures
Nombre de Couleurs	16,7M couleurs
Alimentation électrique nécessaire	AC 100V-240V 50Hz/60Hz
Consommation électrique	28W(sans DVD)35W (avec DVD)	35W(sans DVD)42W (avec DVD )		45W(sans DVD)52W (avec DVD)
Consommation électrique en veille	1W
3CONNECTeurs
YPbPr	1
TV	PAL B/G, D/K, I, SECAM D/K, L,B/G, DVB-T,H.264
USB	1
HDMI	1
VGA	1
SCART	1
CVBS	1
4-Compatibleité
Normes compatibles	NTSC/PAL/SECAM
PC	VGA/SVGA/XGA/SXGA
Formats video	480i/480p/576i/576p/720p/1080i/1080P
5.Haut-Parleurs intégrés	5Wx2	5Wx2		5Wx2
6.Poids Net	3,0 kg	4,55 kg		5,55 kg
7.Dimensions	402x160x312.5mm	465.9x180.3x376.7mm		533.5x196x397mm
8.Plage de Température de fonctionnement			5°C~35°C
9.Plage d'humidité de fonctionnement			20%~80%
10.Plage de Température de fonctionnement pour l'unité de stockage			-15 °C~45 °C
11.Plage d'humidité de fonctionnement pour l'unité de stockage			10%~80%
