| Type de produit | Tourelle centrifuge de ventilation/désenfumage |
| Marque | UNELVENT |
| Modèle | TOURELLE CENTRIFUGE MAXTEMP CTVB-T (rejet vertical) |
| Applications | Ventilation générale, industrielle, désenfumage ERP/IGH, cuisines professionnelles |
| Homologation | F400-120 (400°C/2h), marquage CE |
| Construction | Platine acier galvanisé, capot aluminium, roue centrifuge à réaction en tôle d'acier galvanisé |
| Moteur | Monophasé 230V ou triphasé 400V, 50Hz, IP55, classe F, vitesses variables |
| Débit max | Jusqu'à 21 000 m³/h (selon modèle) |
| Température de flux d'air | 120°C en continu |
| Niveau sonore | Faible (ex. 56 dB(A) à 2/3 Qmax pour modèle 315) |
| Dimensions (type 315) | 762 x 750 x 469 x 564 mm (Ø AH x Ø AV x BH x BV) |
| Poids (type 315) | 39 kg (version monophasée) |
| Alimentation | 230 V monophasé ou 400 V triphasé |
| Indice de protection | IP55 |
| Entretien et nettoyage | Nettoyage régulier de la roue et du capot, vérification des fixations et du moteur |
| Sécurité | Installation par un professionnel qualifié, respect des normes électriques, déconnexion avant intervention |
| Pièces détachées et accessoires | Bases acoustiques, cadres de scellement, clapets, brides, manchettes, variateurs, commandes moteur |
| Réparabilité | Moteur remplaçable, roue accessible, pièces détachées disponibles |
| Informations générales | Gamme de 58 modèles, débits de 1300 à 21 000 m³/h, rejet vertical |
FOIRE AUX QUESTIONS - TOURELLE CENTRIFUGE MAXTEMP CTVB-T UNELVENT
Quels sont les avantages de la tourelle centrifuge MAXTEMP CTVB-T par rapport à d'autres systèmes de ventilation?
La tourelle CTVB-T offre une homologation F400-120 (400°C/2h) pour le désenfumage, une construction entièrement métallique robuste, un faible niveau sonore et une large gamme de débits (jusqu'à 21 000 m³/h). Elle est adaptée aux ERP, IGH et cuisines professionnelles.
Est-il possible d'installer cette tourelle en extérieur?
Oui, la tourelle est conçue pour une installation en toiture avec des accessoires comme la base support acoustique ou le cadre de scellement. Sa construction métallique résiste aux intempéries, mais il est recommandé de vérifier les conditions d'environnement.
Quel entretien régulier est nécessaire?
Il est conseillé de nettoyer périodiquement la roue centrifuge et le capot pour éviter l'accumulation de poussières. Vérifier également les fixations, l'état du moteur et les connexions électriques. Un entretien annuel par un professionnel est recommandé.
Peut-on raccorder plusieurs conduits sur une même tourelle?
La tourelle est généralement raccordée à un seul conduit d'aspiration. Pour des configurations multiples, il faut utiliser des accessoires comme la bride de raccordement ou la plaque d'adaptation, en respectant les diamètres spécifiés.
Quelle est la consommation électrique typique?
La consommation varie selon le modèle. Par exemple, le CTVB/4-315 monophasé a une puissance absorbée de 570 W. Les modèles triphasés peuvent atteindre plusieurs kW. Consultez le tableau des caractéristiques techniques pour votre modèle.
La tourelle est-elle compatible avec un variateur de vitesse?
Oui, des variateurs électroniques (REB, REBA) et autotransformateurs (RMB, RMT) sont disponibles en accessoires. Le moteur supporte une variation de tension jusqu'à la taille 400.
Que faire en cas de bruit anormal?
Vérifier l'équilibrage de la roue, l'état des roulements, et la fixation de la tourelle. Un bruit anormal peut indiquer un déséquilibre ou une pièce usée. Contacter un professionnel.
Comment choisir la taille adaptée à mon local?
En fonction du débit d'air nécessaire (m³/h) et de la perte de charge du réseau. Utilisez les courbes caractéristiques fournies dans la notice pour déterminer la pression statique. Pour les cuisines, tenez compte de la hotte et des normes en vigueur.
Peut-on utiliser cette tourelle pour le désenfumage en ERP?
Oui, elle est agréée F400-120, ce qui signifie qu'elle peut fonctionner à 400°C pendant 2 heures. Elle est conforme aux normes pour les Établissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH).
Où trouver les accessoires spécifiques comme la base support acoustique?
Les accessoires sont référencés dans la notice avec des codes (ex. JAA-435). Ils peuvent être commandés auprès du fabricant UNELVENT ou de ses distributeurs agréés. Contactez votre fournisseur habituel.
Questions des utilisateurs sur TOURELLE CENTRIFUGE MAXTEMP CTVB-T UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Ventilation industrielle au format PDF gratuitement ! Retrouvez votre notice TOURELLE CENTRIFUGE MAXTEMP CTVB-T - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TOURELLE CENTRIFUGE MAXTEMP CTVB-T de la marque UNELVENT.

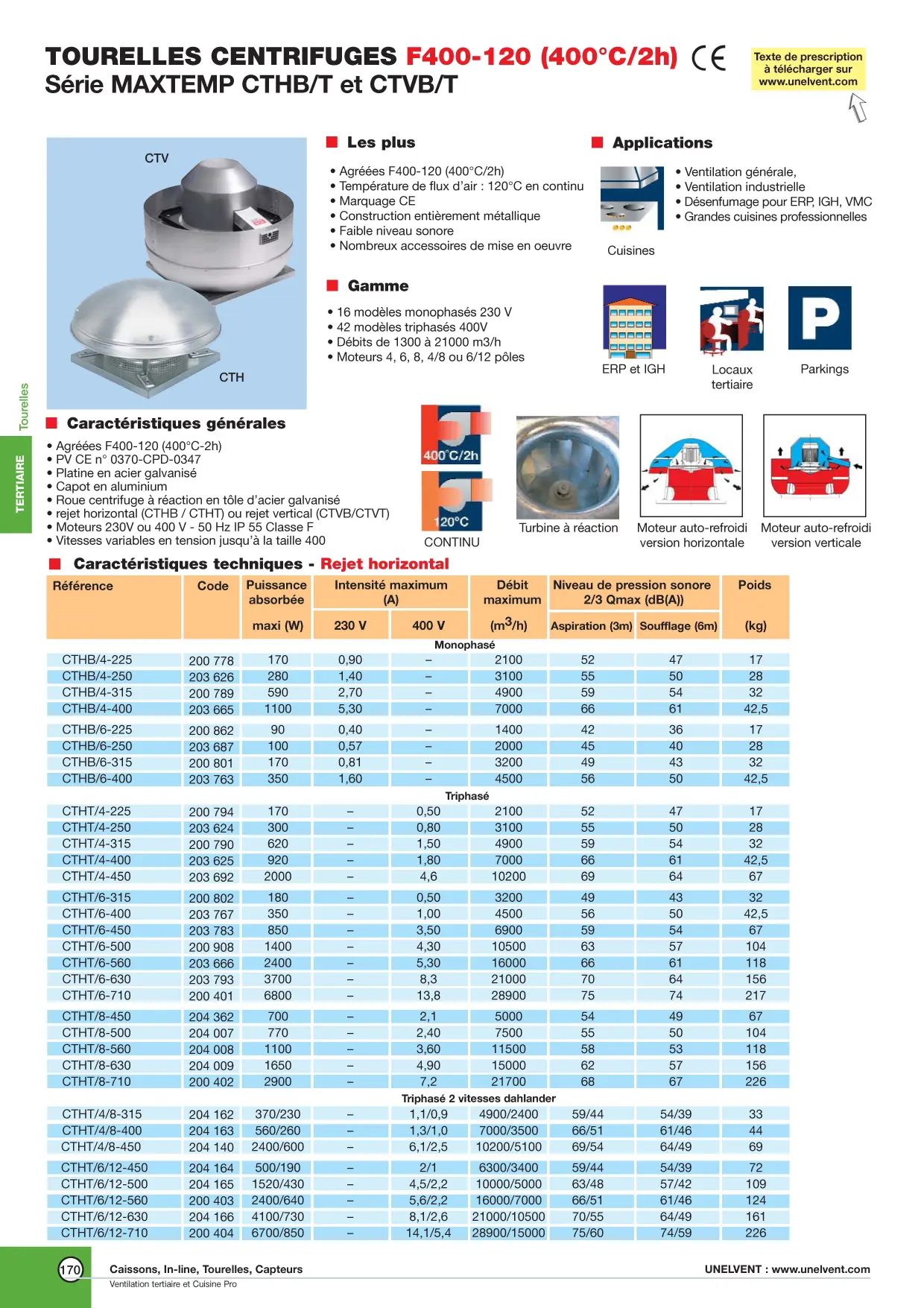

MODE D'EMPLOI TOURELLE CENTRIFUGE MAXTEMP CTVB-T UNELVENT
Les plus
- Agréées F400-120 (400°C/2h)
- Température de flux d'air: 120°C en continu
- Marquage CE
- Construction entièrement métallique
- Faible niveau sonore
- Nombreux accessoires de mise en œuvre
Applications
- Ventilation générale,
- Ventilation industrielle
- Désenfumage pour ERP, IGH, VMC
- Grandes cuisines professionnelles
Cuisines
Gamme
16 modèles monophasés 230 V 42 modèles triphasés 400V - Débits de 1300 à 21000 m3/h - Moteurs 4, 6, 8, 4/8 ou 6/12 pôles
ERP et IGH
Locaux tertiaires
Parkings
Caractéristiques générales
- Agréées F400-120 (400°C-2h) PVCE n^ 0370-CPD-0347
- Platine en acier galvanisé
- Capot en aluminium
- Roue centrifuge à réaction en tôle d'acier galvanisé

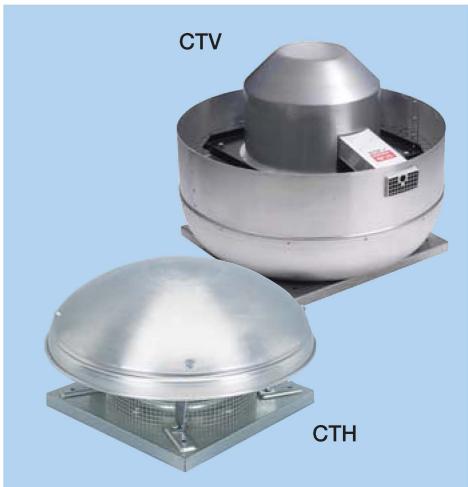

- rejet horizontal (CTHB/CTHT) ou rejet vertical (CTVB/CTVT)
- Moteurs 230V ou 400V - 50 Hz IP 55 Classe F Vitesses variables en tension jusqu'à la taille 400
CONTINU
Turbine à réaction
Moteur auto-refroidi version horizontal
Moteur auto-refroidi version verticale

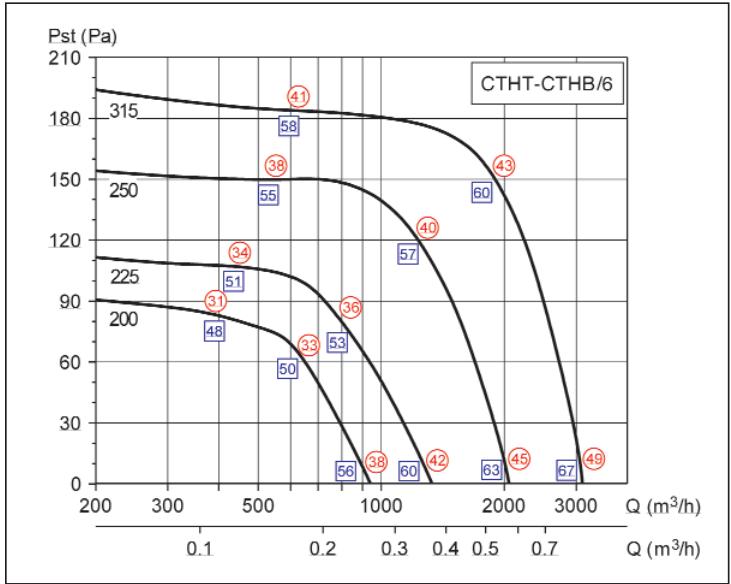

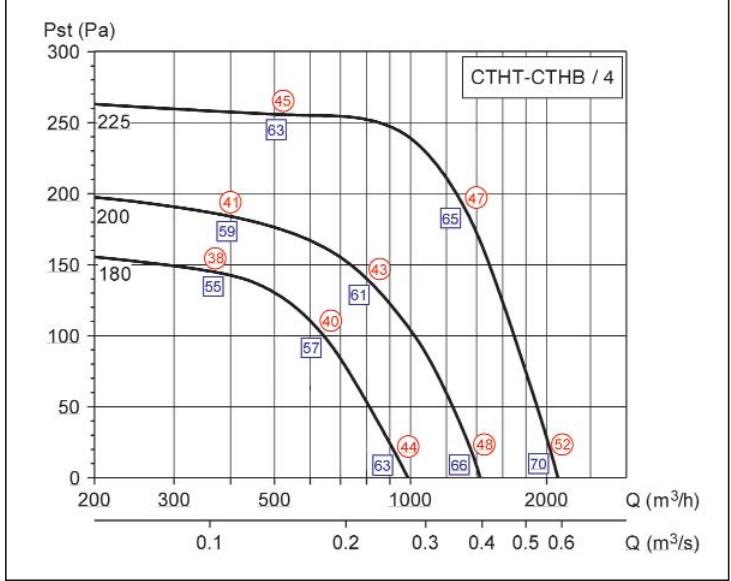

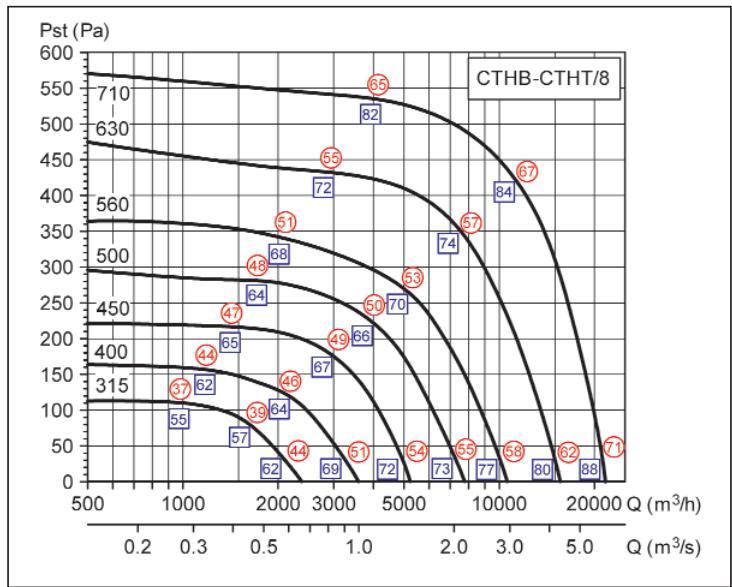

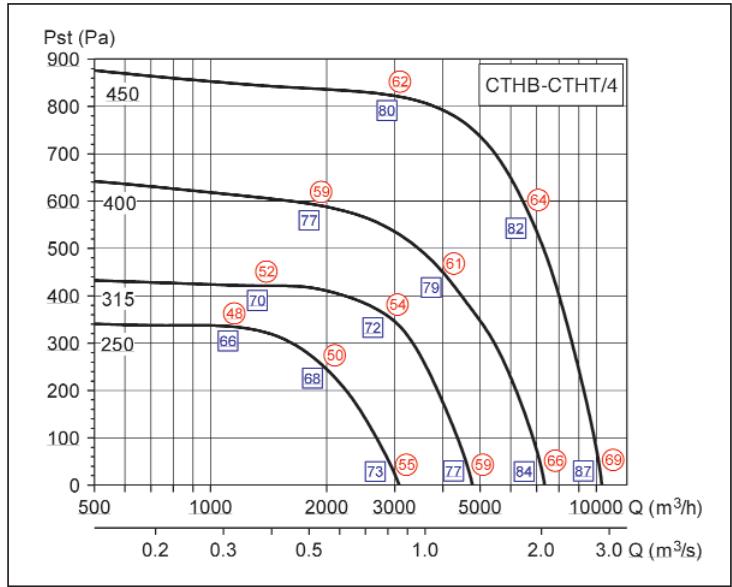

Caractéristiques techniques - Rejet horizontal
| Référence | Code | Puisance absorbée maxi (W) | Intensité maximum (A) | Débit maximum (m3/h) | Niveau de pression sonore 2/3 Qmax (dB(A)) | Poids (kg) | ||
| 230 V | 400 V | Aspiration (3m) | Soufflage (6m) | |||||
| Monophasé | ||||||||
| CTHB/4-225 | 200 778 | 170 | 0,90 | - | 2100 | 52 | 47 | 17 |
| CTHB/4-250 | 203 626 | 280 | 1,40 | - | 3100 | 55 | 50 | 28 |
| CTHB/4-315 | 200 789 | 590 | 2,70 | - | 4900 | 59 | 54 | 32 |
| CTHB/4-400 | 203 665 | 1100 | 5,30 | - | 7000 | 66 | 61 | 42,5 |
| CTHB/6-225 | 200 862 | 90 | 0,40 | - | 1400 | 42 | 36 | 17 |
| CTHB/6-250 | 203 687 | 100 | 0,57 | - | 2000 | 45 | 40 | 28 |
| CTHB/6-315 | 200 801 | 170 | 0,81 | - | 3200 | 49 | 43 | 32 |
| CTHB/6-400 | 203 763 | 350 | 1,60 | - | 4500 | 56 | 50 | 42,5 |
| Triphasé | ||||||||
| CTHT/4-225 | 200 794 | 170 | - | 0,50 | 2100 | 52 | 47 | 17 |
| CTHT/4-250 | 203 624 | 300 | - | 0,80 | 3100 | 55 | 50 | 28 |
| CTHT/4-315 | 200 790 | 620 | - | 1,50 | 4900 | 59 | 54 | 32 |
| CTHT/4-400 | 203 625 | 920 | - | 1,80 | 7000 | 66 | 61 | 42,5 |
| CTHT/4-450 | 203 692 | 2000 | - | 4,6 | 10200 | 69 | 64 | 67 |
| CTHT/6-315 | 200 802 | 180 | - | 0,50 | 3200 | 49 | 43 | 32 |
| CTHT/6-400 | 203 767 | 350 | - | 1,00 | 4500 | 56 | 50 | 42,5 |
| CTHT/6-450 | 203 783 | 850 | - | 3,50 | 6900 | 59 | 54 | 67 |
| CTHT/6-500 | 200 908 | 1400 | - | 4,30 | 10500 | 63 | 57 | 104 |
| CTHT/6-560 | 203 666 | 2400 | - | 5,30 | 16000 | 66 | 61 | 118 |
| CTHT/6-630 | 203 793 | 3700 | - | 8,3 | 21000 | 70 | 64 | 156 |
| CTHT/6-710 | 200 401 | 6800 | - | 13,8 | 28900 | 75 | 74 | 217 |
| CTHT/8-450 | 204 362 | 700 | - | 2,1 | 5000 | 54 | 49 | 67 |
| CTHT/8-500 | 204 007 | 770 | - | 2,40 | 7500 | 55 | 50 | 104 |
| CTHT/8-560 | 204 008 | 1100 | - | 3,60 | 11500 | 58 | 53 | 118 |
| CTHT/8-630 | 204 009 | 1650 | - | 4,90 | 15000 | 62 | 57 | 156 |
| CTHT/8-710 | 200 402 | 2900 | - | 7,2 | 21700 | 68 | 67 | 226 |
| Triphasé 2 vitesses dahlander | ||||||||
| CTHT/4/8-315 | 204 162 | 370/230 | - | 1,1/0,9 | 4900/2400 | 59/44 | 54/39 | 33 |
| CTHT/4/8-400 | 204 163 | 560/260 | - | 1,3/1,0 | 7000/3500 | 66/51 | 61/46 | 44 |
| CTHT/4/8-450 | 204 140 | 2400/600 | - | 6,1/2,5 | 10200/5100 | 69/54 | 64/49 | 69 |
| CTHT/6/12-450 | 204 164 | 500/190 | - | 2/1 | 6300/3400 | 59/44 | 54/39 | 72 |
| CTHT/6/12-500 | 204 165 | 1520/430 | - | 4,5/2,2 | 10000/5000 | 63/48 | 57/42 | 109 |
| CTHT/6/12-560 | 200 403 | 2400/640 | - | 5,6/2,2 | 16000/7000 | 66/51 | 61/46 | 124 |
| CTHT/6/12-630 | 204 166 | 4100/730 | - | 8,1/2,6 | 21000/10500 | 70/55 | 64/49 | 161 |
| CTHT/6/12-710 | 200 404 | 6700/850 | - | 14,1/5,4 | 28900/15000 | 75/60 | 74/59 | 226 |
Série maxtemp cthb/t et ctvb/t

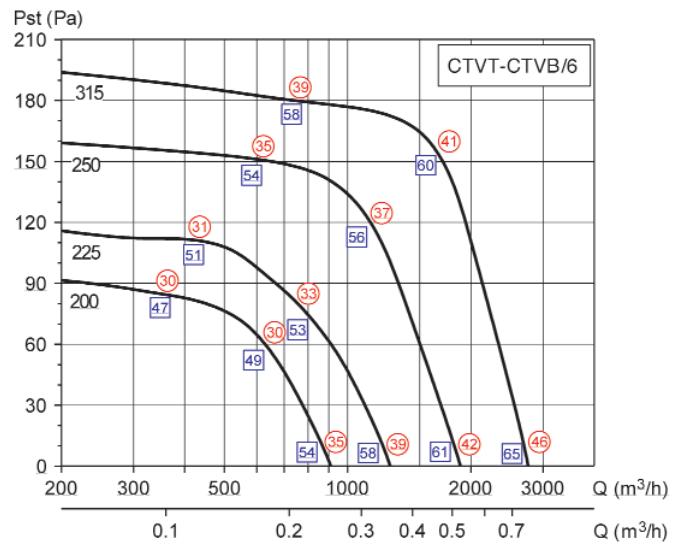

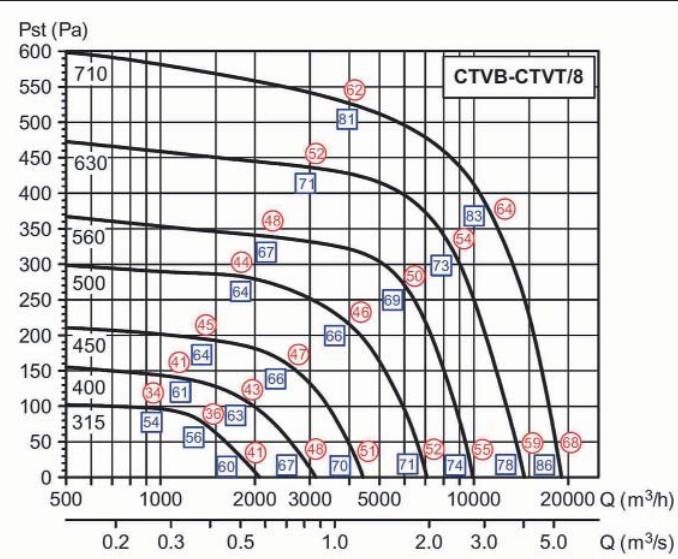

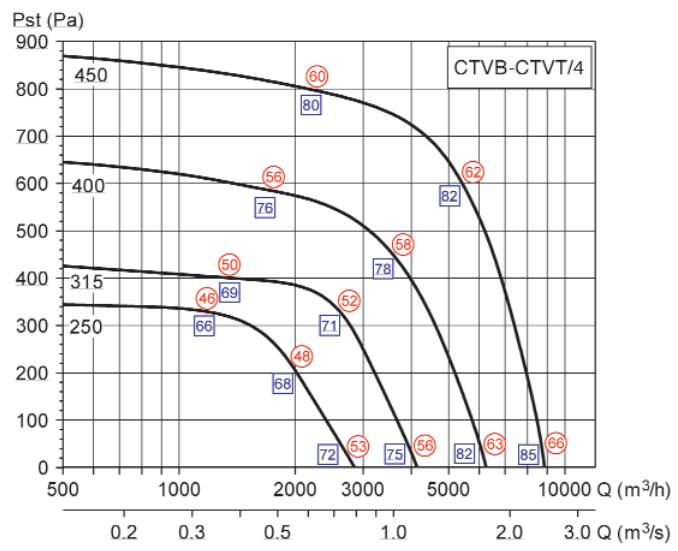

- Caractéristiques techniques - Rejet vertical
| Référence | Code | Puisance absorbée | Intensité maximum (A) | Débit maximum (m3/h) | Niveau de pression sonore 2/3 Qmax (dB(A)) | Poids (kg) | ||
| 230 V | 400 V | Aspiration (3m) | Soufflage (6m) | |||||
| Monophasé | ||||||||
| CTVB/4-225 | 200 850 | 130 | 0,71 | - | 1900 | 49 | 44 | 19,8 |
| CTVB/4-250 | 203 627 | 250 | 1,20 | - | 2800 | 53 | 48 | 35 |
| CTVB/4-315 | 200 886 | 570 | 2,70 | - | 4200 | 56 | 52 | 39 |
| CTVB/4-400 | 203 802 | 1100 | 5,30 | - | 6250 | 63 | 58 | 50 |
| CTVB/6-225 | 200 861 | 90 | 0,40 | - | 1300 | 39 | 33 | 19,8 |
| CTVB/6-250 | 203 714 | 100 | 0,57 | - | 1850 | 42 | 37 | 35 |
| CTVB/6-315 | 200 884 | 160 | 0,80 | - | 2800 | 46 | 41 | 39 |
| CTVB/6-400 | 203 858 | 340 | 1,60 | - | 4300 | 53 | 47 | 50 |
| Triphasé | ||||||||
| CTVT/4-225 | 200 864 | 180 | - | 0,47 | 1900 | 49 | 44 | 19,8 |
| CTVT/4-250 | 203 677 | 300 | - | 0,80 | 2800 | 53 | 48 | 35 |
| CTVT/4-315 | 200 843 | 400 | - | 1,40 | 4200 | 56 | 52 | 39 |
| CTVT/4-400 | 203 660 | 1000 | - | 1,80 | 6250 | 63 | 58 | 50 |
| CTVT/4-450 | 203 774 | 2100 | - | 4,30 | 9850 | 66 | 62 | 75 |
| CTVT/6-315 | 203 857 | 160 | - | 0,44 | 2800 | 46 | 41 | 39 |
| CTVT/6-400 | 203 901 | 350 | - | 1,00 | 4300 | 53 | 47 | 50 |
| CTVT/6-450 | 203 952 | 800 | - | 3,50 | 5900 | 55 | 51 | 75 |
| CTVT/6-500 | 203 676 | 1500 | - | 3,70 | 9500 | 60 | 54 | 115 |
| CTVT/6-560 | 203 768 | 2400 | - | 5,50 | 13000 | 63 | 58 | 129 |
| CTVT/6-630 | 204 003 | 3900 | - | 8,30 | 19500 | 67 | 62 | 168 |
| CTVT/6-710 | - | 7250 | - | 13,6 | 25200 | 74 | 72 | 229 |
| CTVT/8-450 | 204 011 | 700 | - | 1,50 | 4800 | 51 | 47 | 75 |
| CTVT/8-500 | 204 012 | 770 | - | 2,40 | 7100 | 52 | 46 | 115 |
| CTVT/8-560 | 204 013 | 1100 | - | 3,30 | 10000 | 55 | 50 | 129 |
| CTVT/8-630 | 204 102 | 1650 | - | 4,90 | 13500 | 59 | 54 | 168 |
| CTVT/8-710 | - | 3160 | - | 7,10 | 19100 | 67 | 64 | 238 |
| Triphasé 2 vitesses dahlander | ||||||||
| CTVT/4/8-315 | 204 515 | 370/230 | - | 1,1/0,9 | 4200/2100 | 56/41 | 52/36 | 40 |
| CTVT/4/8-400 | 204 516 | 560/260 | - | 1,3/1,0 | 6250/3200 | 63/48 | 58/43 | 52 |
| CTVT/4/8-450 | 204 517 | 2400/600 | - | 6,1/2,5 | 9850/4500 | 66/51 | 62/47 | 77 |
| CTVT/6/12-450 | 204 317 | 500/190 | - | 2/1 | 5900/2800 | 55/41 | 51/36 | 80 |
| CTVT/6/12-500 | 204 225 | 1520/430 | - | 4,5/2,2 | 9500/4800 | 60/45 | 54/39 | 134 |
| CTVT/6/12-560 | 200 400 | 2400/640 | - | 5,6/2,2 | 13000/6400 | 63/48 | 58/43 | 134 |
| CTVT/6/12-630 | 204 194 | 4100/730 | - | 8,1/2,6 | 19500/9500 | 67/52 | 62/47 | 173 |
| CTVT/6/12-710 | 200 387 | 7300/435 | - | 14/5,4 | 25200/12700 | 74/60 | 72/57 | 238 |

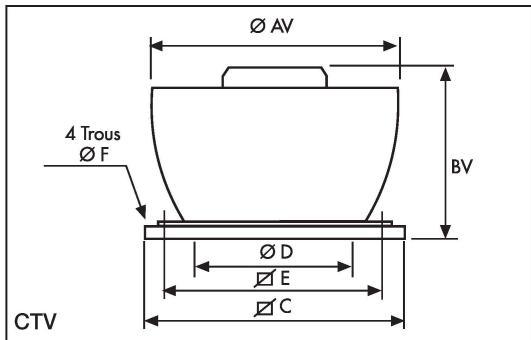

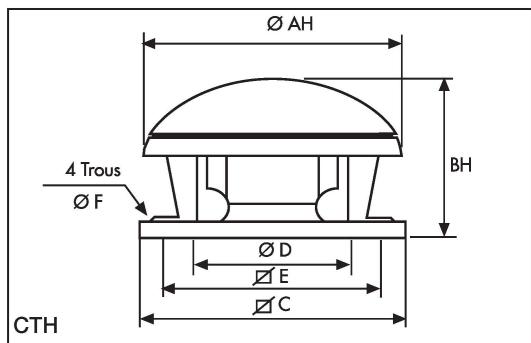

Dimensions (mm)
| Type | Ø AH | Ø AV | BH | BV | ØC | Ø D* | Ø E | Ø F |
| 225 | 561 | 570 | 383 | 452 | 435 | 250 | 330 | 12 |
| 250 | 762 | 750 | 425 | 522 | 560 | 355 | 450 | 12 |
| 315 | 762 | 750 | 469 | 564 | 560 | 355 | 450 | 12 |
| 400 | 850 | 850 | 532 | 608 | 630 | 400 | 535 | 12 |
| 450 | 962 | 950 | 713 | 741 | 710 | 500 | 590 | 14 |
| 500 | 1214 | 1216 | 824 | 832 | 905 | 630 | 750 | 14 |
| 560 | 1214 | 1216 | 874 | 832 | 905 | 630 | 750 | 14 |
| 630 | 1336 | 1327 | 1029 | 1053 | 1100 | 710 | 840 | 14 |
| 710 | 1336 | 1485 | 1127 | 1161 | 1100 | 710 | 840 | 14 |
- diamètre nominal des accessoires

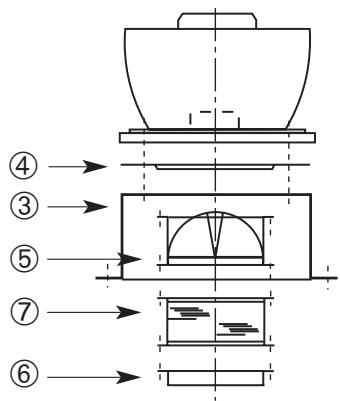

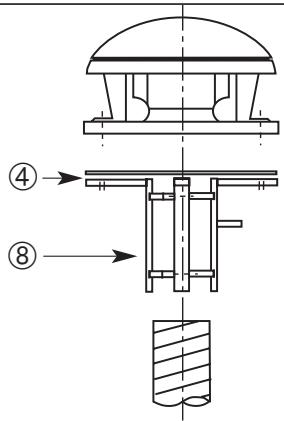

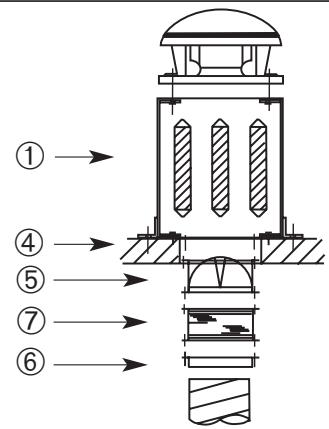

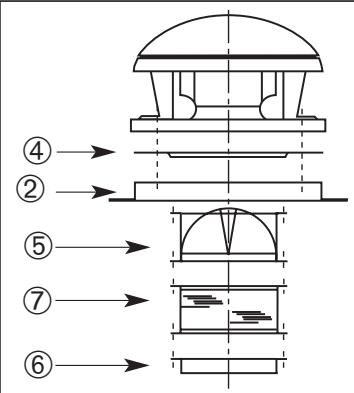

Accessoires, mise en œuvre
| Type de Tourelle | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Base Support acoustique | Cadre de scellement | Base support isolée | Plaque d'adaptation | Clapet anti-retour | Bride de raccordement | Manchette couple | Adaptation conduits circulaires | |
| 225 | JAA-435 | JMS-435 | JBS-435 | JPA-435 | JCA-435 | JBR-435 | JAE-435 | JCC-435 |
| 250 315 | JAA-560 | JMS-560 | JBS-560 | JPA-560 | JCA-560 | JBR-560 | JAE-560 | JCC-560 |
| 400 | JAA-630 | JMS-630 | JBS-630 | JPA-630 | JCA-630 | JBR-630 | JAE-630 | JCC-630 |
| 450 | JAA-710 | JMS-710 | JBS-710 | JPA 710 | JCA-710 | JBR-710 | JAE-710 | |
| 500 560 | JAA-905 | JMS-905 | JBS-905 | JPA-905 | JCA-905 | JBR-905 | JAE-905 | |
| 630 710 | JAA-1100 | JMS-1100 | JBS-1100 | JPA-1100 | JCA-1100 | JBR-1100 | JAE-1100 |
Accessoires de montage
Base support acoustique JAA
- Pour montage des tourelles et atténuation du niveau sonore vers l'intérieur du local. - A monter sur toiture horizontalement. - Fourni avec joint d'étanchéité et visserie.
| Type JAA | ☐A | ☐B | ☐E | ☐D (M) | H | ☐G |
| 300 | 470 | 290 | 245 | 13 (MI0) | 750 | 380 |
| 435 | 600 | 419 | 330 | 15 (MI2) | 750 | 510 |
| 560 | 725 | 545 | 450 | 15 (MI2) | 750 | 635 |
| 630 | 795 | 615 | 535 | 15 (MI2) | 750 | 705 |
| 710 | 875 | 695 | 590 | 18 (MI4) | 1000 | 785 |
| 905 | 1065 | 885 | 750 | 18 (MI4) | 1000 | 975 |
| 1100 | 1260 | 1080 | 840 | 18 (MI4) | 1000 | 1170 |
Atténuation en dB, par bande de fréquence
| Type | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| JAA-300 | 1 | 5 | 13 | 22 | 23 | 16 | 12 |
| JAA-435 | 1 | 7 | 16 | 23 | 25 | 18 | 13 |
| JAA-560 | 2 | 8 | 16 | 29 | 32 | 26 | 17 |
| JAA-630 | 2 | 8 | 14 | 24 | 27 | 19 | 13 |
| JAA-710 | 2 | 8 | 14 | 24 | 28 | 16 | 11 |
| JAA-905 | 2 | 7 | 14 | 26 | 30 | 19 | 12 |
| JAA-1100 | 2 | 7 | 16 | 27 | 32 | 20 | 13 |
Exemples d'installation de la base JAA
Montage standard
Montage inversé
Accessoires de montage (suite)
(2) Cadre de scellement JMS
- Pour montage de la tourelle sur une souche maçonnée
- Fourni avec joint d'étanchéité et visserie
- Pour montage des tourelles quand aucune souche maçonnée n'est prévue
- Isolation interne pour éviter la condensation
- Fourni avec joint d'étanchéité et visserie
| Type JMS | ☐ A | ☐ B | ☐ C | E | F |
| 300 | 470 | 290 | 245 | 50 | 70 |
| 435 | 600 | 420 | 330 | 50 | 70 |
| 560 | 725 | 545 | 450 | 50 | 70 |
| 630 | 795 | 615 | 535 | 50 | 70 |
| 710 | 875 | 695 | 590 | 50 | 70 |
| 905 | 1065 | 885 | 750 | 60 | 70 |
| 1100 | 1260 | 1080 | 840 | 60 | 70 |
| Type JBS | \( \square A \) | \( \square B \) | \( \square C \) | E | \( \square G \) |
| 300 | 470 | 289 | 245 | 300 | 380 |
| 435 | 600 | 419 | 330 | 300 | 510 |
| 560 | 725 | 544 | 450 | 300 | 635 |
| 630 | 795 | 614 | 535 | 300 | 705 |
| 710 | 875 | 694 | 590 | 300 | 785 |
| 905 | 1065 | 884 | 750 | 400 | 975 |
| 1100 | 1260 | 1079 | 840 | 400 | 1170 |
Plaque d'adaptation JPA
- Utilisée pour le montage des accessoires (JCA, JBR, JAE) sur la tourelle
- Elle permet de démonter la tourelle de son support sans qu'il soit nécessaire de démonter le conduit quand il est raccordé à la tourelle
| Type JPA | Ø B | Ø C | Ø D | nxt | Ø H |
| 300 | 289 | 245 | 182 | 4xM6 | 205 |
| 435 | 419 | 330 | 252 | 4xM8 | 280 |
| 560 | 544 | 450 | 358 | 8xM8 | 395 |
| 630 | 614 | 535 | 403 | 8xM10 | 450 |
| 710 | 694 | 590 | 503 | 12xM10 | 560 |
| 905 | 884 | 750 | 633 | 12xM10 | 690 |
| 1100 | 1079 | 840 | 713 | 16xM10 | 770 |
- Évite toute circulation d'air quand la tourelle est arrêtée
- A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)
- Perte de charge d'environ 30 Pa
| Type JCA | Ø D | E | F | Ø H | Ø J |
| 300 | 182 | 100 | 124 | 205 | 219 |
| 435 | 252 | 145 | 174 | 280 | 300 |
| 560-N | 358 | 210 | 227 | 395 | 415 |
| 630-N | 403 | 240 | 250 | 450 | 474 |
| 710-N | 503 | 285 | 300 | 560 | 581 |
| 905-N | 633 | 345 | 365 | 690 | 714 |
| 1100-N | 713 | 390 | 410 | 770 | 806 |
Bride de raccordement JBR
- A utiliser quand le conduit circulaire est raccordé directement à la tourelle
- A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)
| Type JBR | Ø D | E | Ø H | Ø J |
| 200/180 | 197 | 135 | 205 | 220 |
| 300 | 182 | 55 | 205 | 219 |
| 435 | 252 | 55 | 280 | 300 |
| 560 | 358 | 55 | 395 | 415 |
| 630 | 403 | 63 | 450 | 474 |
| 710 | 503 | 69 | 560 | 581 |
| 905 | 633 | 69 | 690 | 714 |
| 1100 | 713 | 69 | 770 | 797 |
Manchette couple JAE
- Limite la transmission de vibrations quand le conduit est raccordé directement à la tourelle
- A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)
| Type JAE | Ø D | E | Ø H | Ø J |
| 300 | 182 | 254 | 205 | 219 |
| 435 | 252 | 254 | 280 | 300 |
| 560 | 358 | 254 | 395 | 415 |
| 630 | 403 | 254 | 450 | 474 |
| 710 | 503 | 254 | 560 | 581 |
| 905 | 633 | 254 | 690 | 714 |
| 1100 | 713 | 254 | 770 | 794 |
Adaptation pour conduits circulaires JCC
- Pour monter les tourelles 140 à 400 directement sur un conduit spiralé
| Type JCC | Ø B | Ø C | Ø D | E | L |
| 300 | 290 | 245 | 180 | 45 | 350 |
| 435 | 390 | 330 | 250 | 60 | 350 |
| 560 | 520 | 450 | 355 | 70 | 350 |
| 630 | 605 | 535 | 400 | 70 | 350 |
Accessoires - codification - prix HT
- ① Base support acoustique
| Référence | Code |
| JAA-300 | 964 167 |
| JAA-435 | 964 168 |
| JAA-560 | 964 169 |
| JAA-630 | 964 170 |
| JAA-710 | 964 171 |
| JAA-905 | 964 172 |
| JAA-1100 | 964 173 |
- Cadre de scellement
| Référence | Code |
| JMS-300 | 960 783 |
| JMS-435 | 960 792 |
| JMS-560 | 960 808 |
| JMS-630 | 963 628 |
| JMS-710 | 963 629 |
| JMS-905 | 963 630 |
| JMS-1100 | 963 631 |
Adaptation conduits circulaires
| Référence | Code |
| JCC-300 | 963 775 |
| JCC-435 | 963 786 |
| JCC-560 | 963 787 |
| JCC-630 | 963 773 |
Série maxtemp cthb/t et ctvb/t
Accessoires électriques - Tableau de sélection
| Type | Inter deproximé | Variateur *électronique | Auto *transformateur | Commandeet protectionmoteur | ||
| rejethorizontal | rejetvertical | standard | Cuisineccontact auxiliaire | |||
| Monophasé | ||||||
| CTHB/4-225 | CTVB/4-225 | INTER PROX 16A/1V | REB 2,5N | REBA 3 | RMB 1,5 | DEMA 1 |
| CTHB/4-250 | CTVB/4-250 | INTER PROX 16A/1V | REB 2,5N | REBA 3 | RMB 3,5 | DEMA 1,6 |
| CTHB/4-315 | CTVB/4-315 | INTER PROX 16A/1V | REB 5 | REBA 6 | RMB 3,5 | DEMA 4 |
| CTHB/4-400 | CTVB/4-400 | INTER PROX 16A/1V | REBA 6 | RMB 8 | DEMA 6 | |
| CTHB/6-225 | CTVB/6-225 | INTER PROX 16A/1V | REB 1N | REBA 3 | RMB 1,5 | DEMA 0,40 |
| CTHB/6-250 | CTVB/6-250 | INTER PROX 16A/1V | REB 1N | REBA 3 | RMB 1,5 | DEMA 0,63 |
| CTHB/6-315 | CTVB/6-315 | INTER PROX 16A/1V | REB 1N | REBA 3 | RMB 1,5 | DEMA 1 |
| CTHB/6-400 | CTVB/6-400 | INTER PROX 16A/1V | REB 2,5N | REBA 3 | RMB 3,5 | DEMA 1,6 |
| Triphasé | ||||||
| CTHT/4-225 | CTVT/4-225 | INTER PROX 16A/1V | RMT 1,5 | DEMA 0,63 | ||
| CTHT/4-250 | CTVT/4-250 | INTER PROX 16A/1V | RMT 1,5 | DEMA 1 | ||
| CTHT/4-315 | CTVT/4-315 | INTER PROX 16A/1V | RMT 3,5 | DEMA 1,6 | ||
| CTHT/4-400 | CTVT/4-400 | INTER PROX 16A/1V | RMT 3,5 | DEMA 2,5 | ||
| CTHT/4-450 | CTVT/4-450 | INTER PROX 16A/1V | DEMA 6 | |||
| CTHT/6-225 | CTVT/6-225 | INTER PROX 16A/1V | RMT 1,5 | DEMA 0,25 | ||
| CTHT/6-250 | CTVT/6-250 | INTER PROX 16A/1V | RMT 1,5 | DEMA 0,63 | ||
| CTHT/6-315 | CTVT/6-315 | INTER PROX 16A/1V | RMT 1,5 | DEMA 0,63 | ||
| CTHT/6-400 | CTVT/6-400 | INTER PROX 16A/1V | RMT 1,5 | DEMA 1 | ||
| CTHT/6-450 | CTVT/6-450 | INTER PROX 16A/1V | DEMA 4 | |||
| CTHT/6-500 | CTVT/6-500 | INTER PROX 16A/1V | DEMA 6 | |||
| CTHT/6-560 | CTVT/6-560 | INTER PROX 16A/1V | DEMA 6 | |||
| CTHT/6-630 | CTVT/6-630 | INTER PROX 16A/1V | DEMA 9 | |||
| CTHT/6-710 | CTVT/6-710 | INTER PROX 16A/1V | DEMA 16 | |||
| CTHT/8-450 | CTVT/8-450 | INTER PROX 16A/1V | DEMA 2,5 | |||
| CTHT/8-500 | CTVT/8-500 | INTER PROX 16A/1V | DEMA 2,5 | |||
| CTHT/8-560 | CTVT/8-560 | INTER PROX 16A/1V | DEMA 4 | |||
| CTHT/8-630 | CTVT/8-630 | INTER PROX 16A/1V | DEMA 6 | |||
| Triphasé 2 vitesses dahlander | ||||||
| CTHT/4/8-315 | CTVT/4/8-315 | INTER PROX 16A/2V | DEMA 1/1,4 DH | |||
| CTHT/4/8-400 | CTVT/4/8-400 | INTER PROX 16A/2V | DEMA 1/2,4 DH | |||
| CTHT/4/8-450 | CTVT/4/8-450 | INTER PROX 16A/2V | DEMA 3,1/6,5 DH | |||
| CTHT/6/12-450 | CTVT/6/12-450 | INTER PROX 16A/2V | DEMA 1/2,4 DH | |||
| CTHT/6/12-500 | CTVT/6/12-500 | INTER PROX 16A/2V | DEMA 2,4/6,5 DH | |||
| CTHT/6/12-560 | CTVT/6/12-550 | INTER PROX 16A/2V | DEMA 2,4/6,5 DH | |||
| CTHT/6/12-630 | CTVT/6/12-630 | INTER PROX 16A/2V | DEMA 3,1/8,5 DH | |||
| CTHT/6/12-710 | CTVT/6/12-710 | INTER PROX 16A/2V | DEMA 6,5/17 DH | |||
- Variateur et autotransformateur équipés de contact auxiliaire de commande électrovanne gaz
Accessoires électriques - codification - prix HT
- Variateur monophasé
| Référence | Code |
| REB-1N | 704 149 |
| REB 2,5N | 704 177 |
| REBA 3 | 708 708 |
| REBA 6 | 707 864 |
- Autotransformateur monophasé
| Référence | Code |
| RMB-1,5 | 700 554 |
| RMB-3,5 | 700 555 |
| RMB-8 | 700 556 |
| RMBA 2,5 | 707 866 |
- Autotransformateur triphasé
| Référence | Code |
| RMT-1,5 | 700 578 |
| RMT-2,5 | 700 579 |
Commande moteur 1 vitesse
| Référence | Code |
| DEMA 0,25 | 709 953 |
| DEMA 0,40 | 709 954 |
| DEMA 0,63 | 707 871 |
| DEMA 1 | 707 872 |
| DEMA 1,6 | 707 873 |
| DEMA 2,5 | 707 874 |
| DEMA 4 | 707 875 |
| DEMA 6 | 707 876 |
| DEMA 9 | 707 877 |
- Coffret de relayage
voir page 194
Commande moteur 2 vitesses
| Référence | Code |
| DEMA 1/1,4 DH | 707 882 |
| DEMA 1/1,8 DH | 707 883 |
| DEMA 1/2,4 DH | 709 921 |
| DEMA 2,4/6,5/DH | 707 886 |
| DEMA 3,1/6,5 DH | 707 887 |
| DEMA 3,1/8,5 DH | 709 948 |
Variateur de fréquence
voir page 345
Courbes caractéristiques

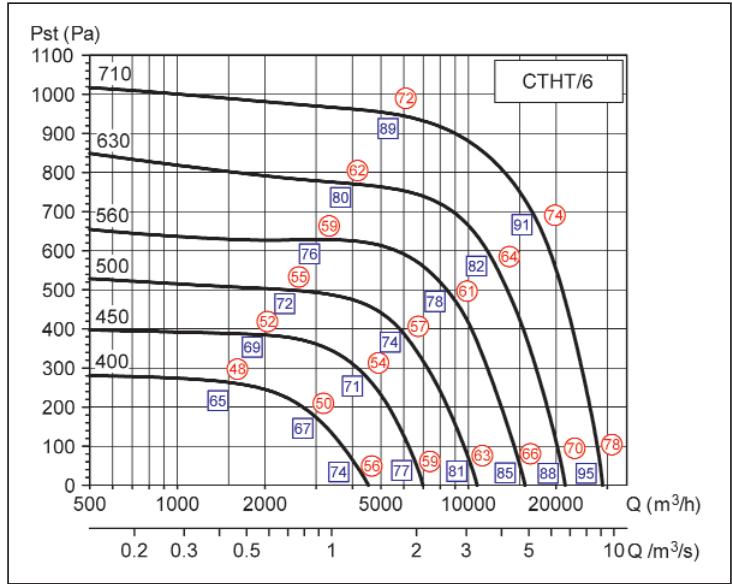

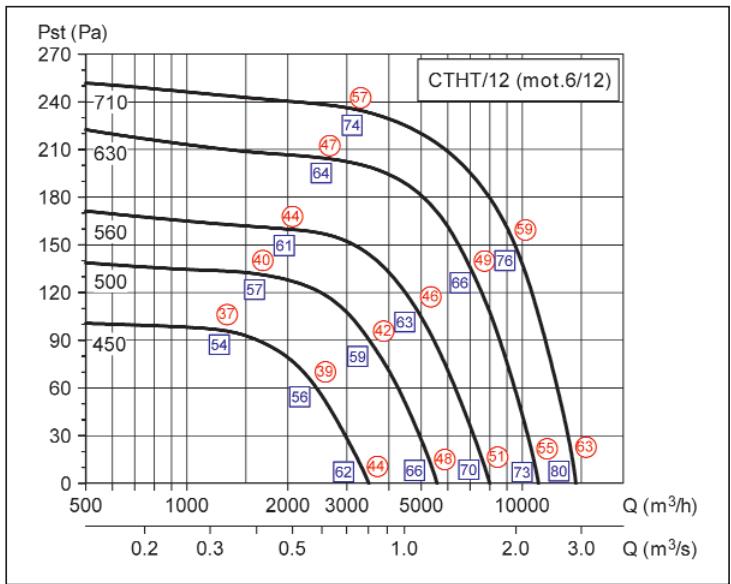

- Q = Débit en m^3 / h et m^3 / s - P_st = Pressure statique en Pa Air sec normal à 20°C et 760 mmHg Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985
Niveau de pression acoustique mesuré en champ libre hémisphérique :
- sur une surface réfléchissante
- Le micro placé à 6 m de la source sonore. Aspiration raccordée
- Lp en dB(A)
Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).
Courbes caractéristiques

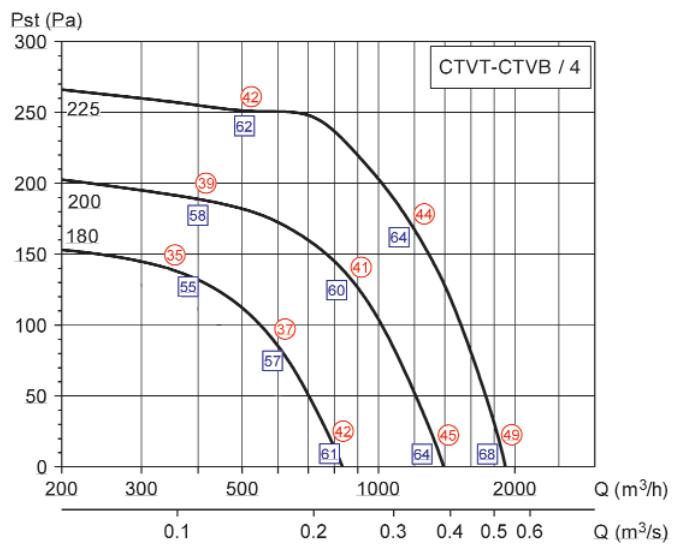

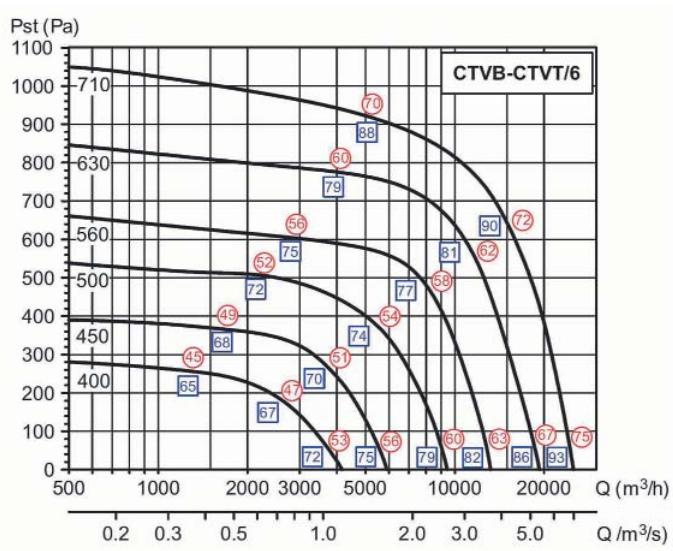

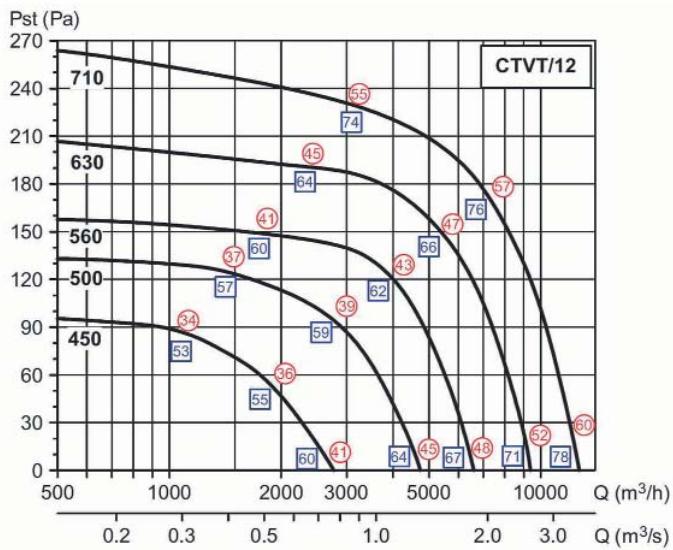

- Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa Air sec normal à 20°C et 760 mmHg Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985
Niveau de pression acoustique mesuré en champ libre hémisphérique :
- sur une surface réfléchissante
- Le micro placé à 6 m de la source sonore. Aspiration raccordée
- Lp en dB(A)
Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).
