Type de produit	Ventilateur de désenfumage et ventilation industrielle
Marque	UNELVENT
Modèles	KDTA (turbine à action) et KDTR (turbine à réaction)
Catégorie	Ventilation industrielle
Certification	Agréé F400-120 (400°C pendant 2 heures) avec marquage CE
Gamme de débits	Confort : 1000 à 50 000 m³/h (KDTA), 1000 à 40 000 m³/h (KDTR) ; Désenfumage : jusqu'à 70 000 m³/h (KDTA), 55 000 m³/h (KDTR)
Pression	120 à 1500 Pa (KDTA), 240 à 3000 Pa (KDTR)
Tailles disponibles	10 tailles de 200 à 710 mm
Construction	Caisson monobloc en tôle d'acier galvanisée, entièrement démontable
Turbine	Double ouïes, acier galvanisé (KDTA) ou acier galvanisé peint (KDTR), équilibrée dynamiquement
Transmission	Par courroies trapézoïdales, moteur hors flux d'air monté sur plateau glissière
Raccordement	Brides lisses rectangulaires, aspiration et refoulement en ligne (horizontal) ou refoulement vertical
Applications	Désenfumage ERP et IGH, cuisines professionnelles, locaux tertiaires et industriels
Matériau	Acier galvanisé (KDTA), acier galvanisé peint (KDTR)
Accessoires électriques	Montés d'usine, solution complète
Levage	2 omégas transversaux intégrés pour passage d'élingues
Accès moteur	Standard à gauche dans le sens de l'air, sur demande à droite
Plage de température	400°C pendant 2 heures (certification F400)
Caractéristiques acoustiques	Niveaux de pression et puissance sonore disponibles en bandes d'octave (voir notice)
Dimensions	Configurations horizontale et verticale ; tableaux détaillés dans la notice

FOIRE AUX QUESTIONS - KDTA - KDTR UNELVENT

Quelle est la certification de ces ventilateurs ?

Les ventilateurs KDTA et KDTR sont agréés F400-120, ce qui signifie qu'ils peuvent fonctionner à 400°C pendant 2 heures pour le désenfumage. Ils portent le marquage CE.

Quels sont les débits et pressions disponibles ?

Les débits varient de 1000 à 70 000 m³/h selon le modèle (KDTA ou KDTR) et l'application (confort ou désenfumage). Les pressions vont de 120 à 3000 Pa.

Comment installer le caisson ?

Le caisson est monobloc et se raccorde par brides lisses rectangulaires. Il peut être installé en configuration horizontale (aspiration et refoulement en ligne) ou avec refoulement vertical. Des omégas de levage sont intégrés pour faciliter la manutention.

Comment régler la tension des courroies ?

Le moteur est monté sur un plateau glissière permettant de régler la tension des courroies trapézoïdales. Il suffit de desserrer les vis, ajuster la position du moteur, puis resserrer.

Peut-on utiliser ce ventilateur pour une cuisine professionnelle ?

Oui, ces ventilateurs sont adaptés aux cuisines professionnelles grâce à leur certification F400-120 et leur construction robuste. Ils assurent une évacuation efficace des fumées et de la chaleur.

Quelle est la différence entre les modèles KDTA et KDTR ?

Le KDTA est équipé d'une turbine à action (débits plus élevés, pressions modérées), tandis que le KDTR a une turbine à réaction (pressions plus élevées, débits légèrement inférieurs). Le KDTR est également doté d'une peinture protectrice.

Comment entretenir le ventilateur ?

L'entretien consiste à nettoyer régulièrement la turbine et les filtres (si présents), vérifier la tension des courroies et graisser les roulements selon les préconisations. L'accès se fait par les panneaux latéraux démontables.

Quelles sont les dimensions des brides ?

Les brides sont rectangulaires et lisses ; leurs dimensions exactes dépendent de la taille du ventilateur (de 200 à 710 mm). Consultez le tableau des dimensions dans la notice pour chaque modèle.

Le moteur est-il accessible pour maintenance ?

Oui, le moteur est hors flux d'air et accessible via les panneaux latéraux démontables des deux côtés. L'accès standard est à gauche, mais peut être configuré à droite sur demande.

Quels accessoires électriques sont montés ?

Les ventilateurs sont livrés avec une solution complète d'accessoires électriques montés, incluant probablement un coffret de commande, capteurs ou variateur de vitesse selon les options. Les détails sont dans la notice.

MODE D'EMPLOI KDTA - KDTR UNELVENT

Les plus

Agreés F400-120 (400°C 2/h) avec marquage CE - Ventilateur à action et à réaction Hautes performances - Construction monobloc avec moteur et transmission protégés - Solution complète avec accessoires électriques montés

Gamme

2 modes - Débits de 1000 à 55000 m3/h 10 tailles de 200 à 710 mm

Applications

Désenfumage ERP et IGH - Locaux tertiaires, cuisines professionnelles, locaux industriels

ERP et IGH

Cuisines professionnelles

Locaux tertiaires

Usine

KDTAF400

Turbine double ouïes à action, en acier galvanisé équilibrée dynamiquement

• Confort: 1000 à 50000 m3/h
• Désenfumage: 1000 à 70000 m3/h
• Pression : 120 à 1500 Pa

KDTR F400 :

Turbine double ouïes à réaction, en acier galvanisé peint équilibrée dynamiquement

• Confort: 1000 à 40000 m3/h
• Désenfumage : 1000 à 55000 m3/h
• Pression : 240 à 3000 Pa

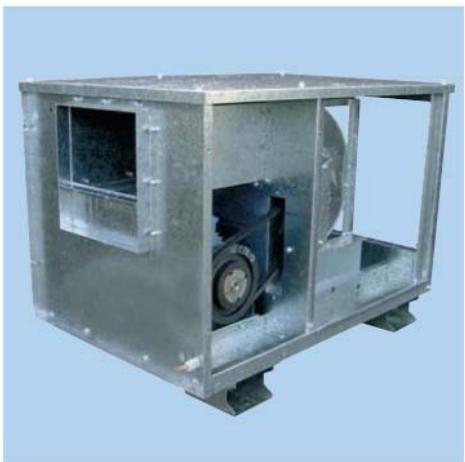

Construction

Caisson monobloc en tôle d'acier galvanisée, entièrement démontable - Panneaux latéraux démontables des 2 côtés pour un accès ainsi - Moto-turbine montée sur un chassis longitudinal plié de forte épaisseur - Raccordement par brides lisses rectangulaires à l'aspiration et au refoulement - Aspiration et refoulement en ligne (horizontal) ou refoulement sur le dessus (vertical) - 2 omégas transversaux assurent la rigidité de l'ensemble et permettent le passage d'élingues pour le levage

Transmission

• Ensemble transmission-moteur monté à l'intérieur du caisson
• Entraînement par courroies trapézoidales et poulies à 1 - 2 ou 3 gorges (suivant la puissance du moteur)
• Accès moteur standard à gauche dans le sens de l'air, à droite sur demande

Motorisation

• Moteur hors flux d'air monté sur plateau glissière pour réglage tension courroie

Omégas de levage

Moteur hors flux d'air

Caissons de ventilation et de desenfumage F400-120 (400°C/2H) cé série KDTA - KDTR à transmission

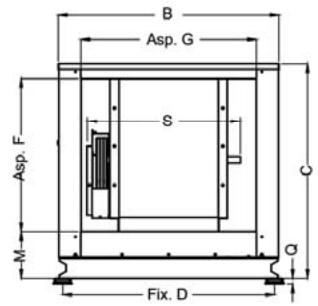

Dimensions (mm)

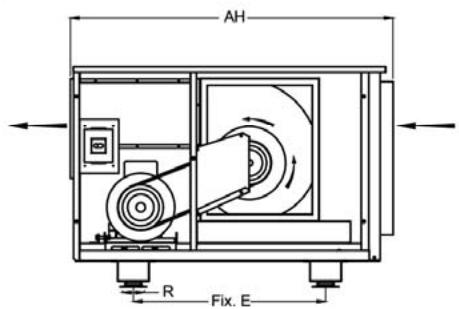

Configuration horizontale

- Caractéristiques acoustiques

• Les données acoustiques affichées sur les courbes sont exprimées en Niveau de pression Global Lp (A) rayonné, micro placé à 6 m en champ libre hemisphérique.
• Les valeurs des tableaux de correction sont à additionner au niveau global Lp (A) pour obtenir :
• Lp (A) en dB (A) spectral - Caisson standard
• Lp (A) en dB (A) spectral - Caisson isolé Lw en dB spectral du ventilateur

Spectre acoustique KDTA	Bande de fréquence Hz
	63	125	250	500	1000	2000	4000	8000
Correction Lp (A) Global > Lp (A) Spectral en dB (A)	-15	-7	-7	-6	-8	-11	-15	-26
Correction Lp (A) Global Caisson standard > Lp (A) Spectral Caisson isolé en dB (A)	-18	-12	-11	-11	-13	-15	-20	-31
Correction Lp (A) Global > Lw Spectral en dB	+35	+34	+31	+29	+28	+26	+22	+18

Spectre acoustique KDTR	Bande de fréquence Hz
	63	125	250	500	1000	2000	4000	8000
Correction Lp (A) Global > Lp (A) Spectral en dB (A)	-15	-8	-6	-5	-8	-13	-17	-28
Correction Lp (A) Global Caisson standard > Lp (A) Spectral Caisson isolé en dB (A)	-18	-13	-10	-10	-13	-17	-22	-33
Correction Lp (A) Global > Lw Spectral en dB	+35	+33	+32	+30	+28	+24	+20	+16

Exemple : KDTA - Lp (A) Global = 50 dB (A)	Bande de fréquence Hz
	63	125	250	500	1000	2000	4000	8000
Lp (A) Spectral Caisson standard en dB (A)	35	43	43	44	42	39	35	24
Lp (A) Spectral Caisson isolé en dB (A)	32	38	39	39	37	35	30	19
Lw Spectral en dB	85	84	81	79	78	76	72	68
