Type de produit	Tourelle centrifuge
Modèle	MAXTEMP CTHB-T
Débit d'air	Variable selon le modèle
Pression acoustique	Faible niveau sonore
Température de fonctionnement	Jusqu'à 120°C
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Variable selon le modèle
Poids	Variable selon le modèle
Matériaux de construction	Acier galvanisé
Utilisation	Ventilation de locaux industriels et commerciaux
Entretien et nettoyage	Vérification régulière des filtres et nettoyage des pales
Pièces détachées et réparabilité	Disponibilité des pièces de rechange
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	2 ans
Informations générales	Produit adapté aux environnements exigeants

FOIRE AUX QUESTIONS - TOURELLE CENTRIFUGE MAXTEMP CTHB-T UNELVENT

Quel est l'utilisation principale de la tourelle centrifuge UNELVENT MAXTEMP CTHB-T ?

La tourelle centrifuge UNELVENT MAXTEMP CTHB-T est utilisée pour l'extraction d'air vicié et l'insufflation d'air frais dans des environnements industriels et commerciaux.

Quelle est la température maximale que peut supporter le modèle CTHB-T ?

Le modèle CTHB-T peut supporter des températures allant jusqu'à 120 °C.

Comment effectuer l'entretien de la tourelle centrifuge ?

Pour entretenir la tourelle, nettoyez régulièrement les filtres et vérifiez les connexions électriques. Assurez-vous également que le moteur et les pales sont en bon état de fonctionnement.

Quels types de moteurs sont compatibles avec la tourelle UNELVENT ?

La tourelle UNELVENT MAXTEMP CTHB-T est compatible avec des moteurs à courant alternatif standards, généralement disponibles en différentes puissances selon les besoins.

Y a-t-il des précautions de sécurité à prendre lors de l'installation ?

Oui, lors de l'installation, assurez-vous de couper l'alimentation électrique, de suivre les instructions fournies dans le manuel d'utilisation et de porter des équipements de protection individuelle.

Comment puis-je savoir si ma tourelle fonctionne correctement ?

Vérifiez si le bruit du moteur est normal, si l'air est correctement extrait ou insufflé, et si aucune vibration excessive n'est présente. En cas de doute, consultez un technicien qualifié.

Quelle est la garantie offerte avec le produit ?

La tourelle centrifuge UNELVENT MAXTEMP CTHB-T est généralement fournie avec une garantie de 2 ans contre les défauts de fabrication.

Comment puis-je obtenir des pièces de rechange ?

Les pièces de rechange peuvent être commandées directement auprès du distributeur UNELVENT ou via le site officiel de l'entreprise.

Quelle est la capacité de débit d'air de la tourelle ?

La capacité de débit d'air de la tourelle UNELVENT MAXTEMP CTHB-T varie selon le modèle, mais elle est généralement d'environ 4000 m³/h.

Est-ce que la tourelle est adaptée pour une utilisation en extérieur ?

Oui, la tourelle UNELVENT MAXTEMP CTHB-T est conçue pour être utilisée en extérieur, mais il est recommandé de la protéger des intempéries extrêmes.

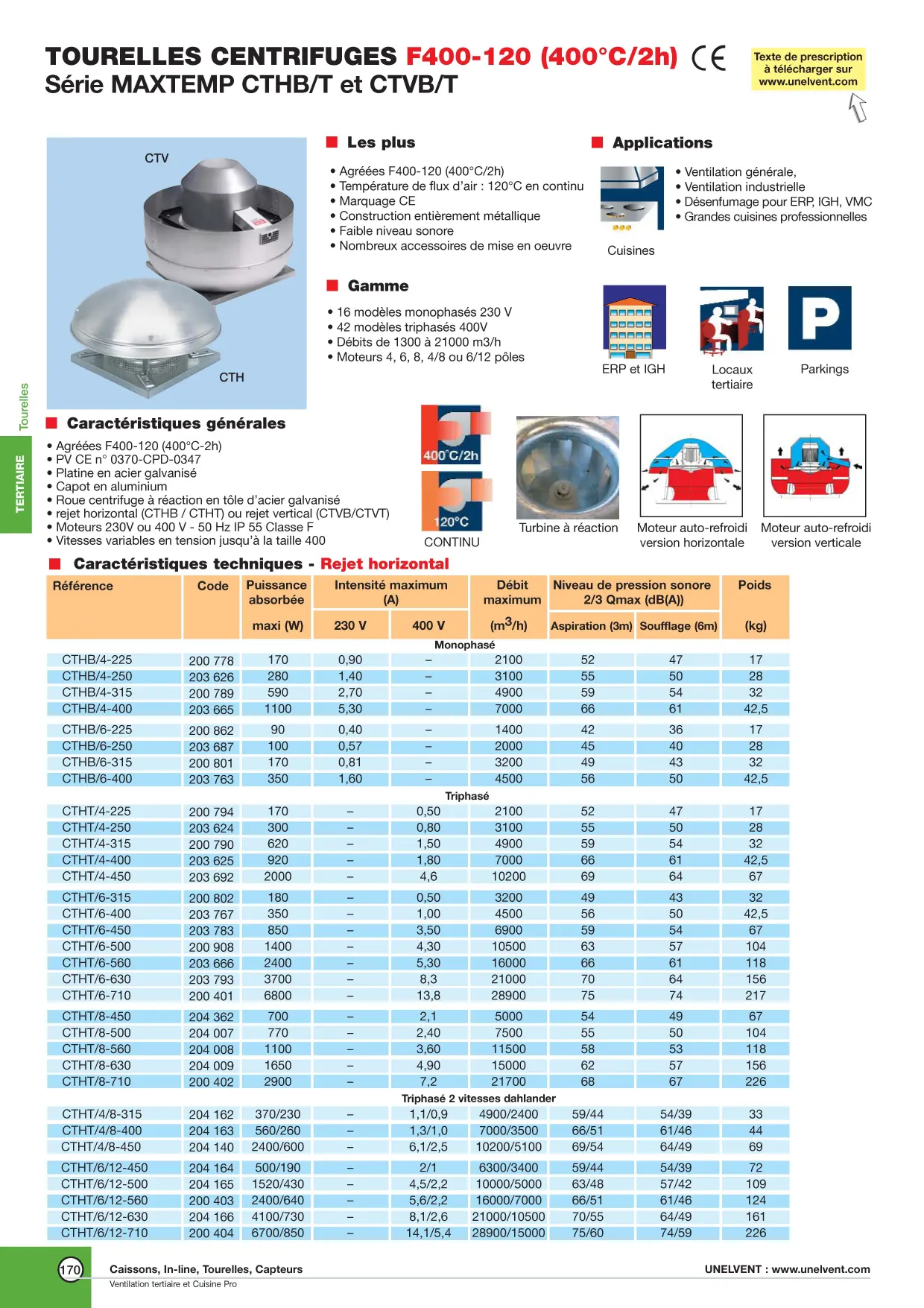

MODE D'EMPLOI TOURELLE CENTRIFUGE MAXTEMP CTHB-T UNELVENT

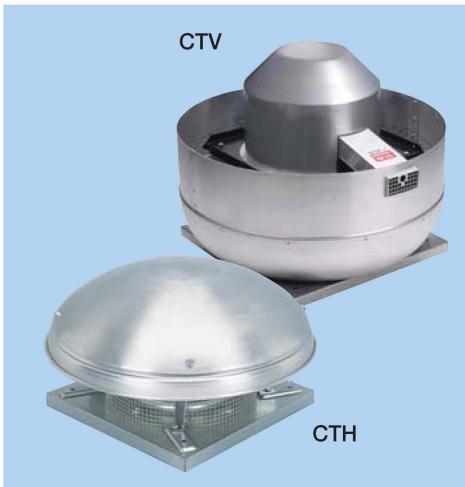

Série MAXTEMP CTHB/T et CTVB/T

Les plus

• Agreées F400-120 (400°C/2h)
• Température de flux d'air: 120^ en continu
• Marquage CE
• Construction entièrement métallique
• Faible niveau sonore
• Nombreux accessoires de mise en oeuvre

Applications

• Ventilation générale,
• Ventilation industrielle
• Désenfumage pour ERP, IGH, VMC
• Grandes cuisines professionnelles

Cuisines

Gamme

16 modèles monophasés 230 V
42 modèles triphasés 400V
- Débits de 1300 à 21000 m3/h
- Moteurs 4, 6, 8, 4/8 ou 6/12 pôles

ERP et IGH

Locaux
tertiaire

Parkings

\section*{Caracteristiques générales}

• Agréées F400-120 (400°C-2h)
  PVCE n^ 0370-CPD-0347
• Platine en acier galvanisé
• Capot en aluminium
• Roue centrifuge à réaction en tôle d'acier galvanisé
• rejet horizontal (CTHB / CTHT) ou rejet vertical (CTVB/CTVT)
• Moteurs 230V ou 400 V - 50 Hz IP 55 Classe F
  Vitesses variables en tension jusqu'à la taille 400

CONTINU

Turbine à réaction

Moteur auto-refroidi
version horizontal

Moteur auto-refroidi
version verticalcale

Caracteristiques techniques - Rejet horizontal

Référence	Code	Puisance absorbée maxi (W)	Intensité maximum (A)		Débit maximum (m3/h)	Niveau de pression sonore 2/3 Qmax (dB(A))		Poids (kg)
			230 V	400 V		Aspiration (3m)	Soufflage (6m)
Monophasé
CTHB/4-225	200 778	170	0,90	-	2100	52	47	17
CTHB/4-250	203 626	280	1,40	-	3100	55	50	28
CTHB/4-315	200 789	590	2,70	-	4900	59	54	32
CTHB/4-400	203 665	1100	5,30	-	7000	66	61	42,5
CTHB/6-225	200 862	90	0,40	-	1400	42	36	17
CTHB/6-250	203 687	100	0,57	-	2000	45	40	28
CTHB/6-315	200 801	170	0,81	-	3200	49	43	32
CTHB/6-400	203 763	350	1,60	-	4500	56	50	42,5
Triphase
CTHT/4-225	200 794	170	-	0,50	2100	52	47	17
CTHT/4-250	203 624	300	-	0,80	3100	55	50	28
CTHT/4-315	200 790	620	-	1,50	4900	59	54	32
CTHT/4-400	203 625	920	-	1,80	7000	66	61	42,5
CTHT/4-450	203 692	2000	-	4,6	10200	69	64	67
CTHT/6-315	200 802	180	-	0,50	3200	49	43	32
CTHT/6-400	203 767	350	-	1,00	4500	56	50	42,5
CTHT/6-450	203 783	850	-	3,50	6900	59	54	67
CTHT/6-500	200 908	1400	-	4,30	10500	63	57	104
CTHT/6-560	203 666	2400	-	5,30	16000	66	61	118
CTHT/6-630	203 793	3700	-	8,3	21000	70	64	156
CTHT/6-710	200 401	6800	-	13,8	28900	75	74	217
CTHT/8-450	204 362	700	-	2,1	5000	54	49	67
CTHT/8-500	204 007	770	-	2,40	7500	55	50	104
CTHT/8-560	204 008	1100	-	3,60	11500	58	53	118
CTHT/8-630	204 009	1650	-	4,90	15000	62	57	156
CTHT/8-710	200 402	2900	-	7,2	21700	68	67	226
Triphase 2 vitesses dahlander
CTHT/4/8-315	204 162	370/230	-	1,1/0,9	4900/2400	59/44	54/39	33
CTHT/4/8-400	204 163	560/260	-	1,3/1,0	7000/3500	66/51	61/46	44
CTHT/4/8-450	204 140	2400/600	-	6,1/2,5	10200/5100	69/54	64/49	69
CTHT/6/12-450	204 164	500/190	-	2/1	6300/3400	59/44	54/39	72
CTHT/6/12-500	204 165	1520/430	-	4,5/2,2	10000/5000	63/48	57/42	109
CTHT/6/12-560	200 403	2400/640	-	5,6/2,2	16000/7000	66/51	61/46	124
CTHT/6/12-630	204 166	4100/730	-	8,1/2,6	21000/10500	70/55	64/49	161
CTHT/6/12-710	200 404	6700/850	-	14,1/5,4	28900/15000	75/60	74/59	226

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

• Caracteristiques techniques - Rejet vertical

Référence	Code	Puisance absorbée	Intensité maximum (A)		Débit maximum (m3/h)	Niveau de pression sonore 2/3 Qmax (dB(A))		Poids (kg)
			230 V	400 V		Aspiration (3m)	Soufflage (6m)
Monophasé
CTVB/4-225	200 850	130	0,71	-	1900	49	44	19,8
CTVB/4-250	203 627	250	1,20	-	2800	53	48	35
CTVB/4-315	200 886	570	2,70	-	4200	56	52	39
CTVB/4-400	203 802	1100	5,30	-	6250	63	58	50
CTVB/6-225	200 861	90	0,40	-	1300	39	33	19,8
CTVB/6-250	203 714	100	0,57	-	1850	42	37	35
CTVB/6-315	200 884	160	0,80	-	2800	46	41	39
CTVB/6-400	203 858	340	1,60	-	4300	53	47	50
Triphasé
CTVT/4-225	200 864	180	-	0,47	1900	49	44	19,8
CTVT/4-250	203 677	300	-	0,80	2800	53	48	35
CTVT/4-315	200 843	400	-	1,40	4200	56	52	39
CTVT/4-400	203 660	1000	-	1,80	6250	63	58	50
CTVT/4-450	203 774	2100	-	4,30	9850	66	62	75
CTVT/6-315	203 857	160	-	0,44	2800	46	41	39
CTVT/6-400	203 901	350	-	1,00	4300	53	47	50
CTVT/6-450	203 952	800	-	3,50	5900	55	51	75
CTVT/6-500	203 676	1500	-	3,70	9500	60	54	115
CTVT/6-560	203 768	2400	-	5,50	13000	63	58	129
CTVT/6-630	204 003	3900	-	8,30	19500	67	62	168
CTVT/6-710	-	7250	-	13,6	25200	74	72	229
CTVT/8-450	204 011	700	-	1,50	4800	51	47	75
CTVT/8-500	204 012	770	-	2,40	7100	52	46	115
CTVT/8-560	204 013	1100	-	3,30	10000	55	50	129
CTVT/8-630	204 102	1650	-	4,90	13500	59	54	168
CTVT/8-710	-	3160	-	7,10	19100	67	64	238
Triphasé 2 vitesses dahlander
CTVT/4/8-315	204 515	370/230	-	1,1/0,9	4200/2100	56/41	52/36	40
CTVT/4/8-400	204 516	560/260	-	1,3/1,0	6250/3200	63/48	58/43	52
CTVT/4/8-450	204 517	2400/600	-	6,1/2,5	9850/4500	66/51	62/47	77
CTVT/6/12-450	204 317	500/190	-	2/1	5900/2800	55/41	51/36	80
CTVT/6/12-500	204 225	1520/430	-	4,5/2,2	9500/4800	60/45	54/39	134
CTVT/6/12-560	200 400	2400/640	-	5,6/2,2	13000/6400	63/48	58/43	134
CTVT/6/12-630	204 194	4100/730	-	8,1/2,6	19500/9500	67/52	62/47	173
CTVT/6/12-710	200 387	7300/435	-	14/5,4	25200/12700	74/60	72/57	238

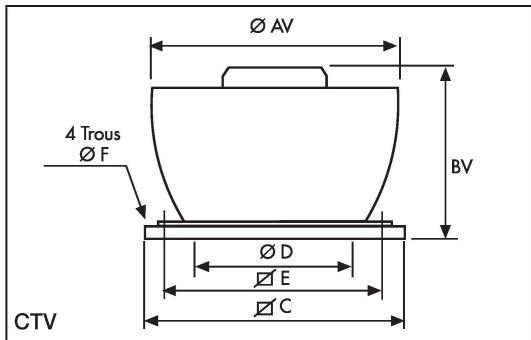

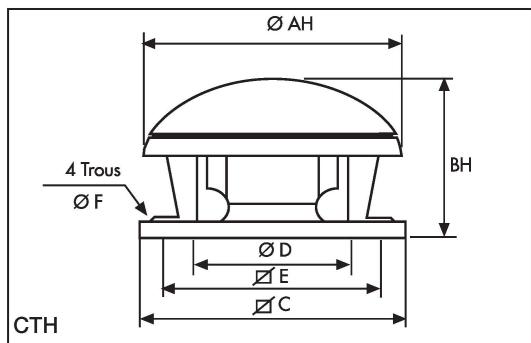

Dimensions (mm)

Type	Ø AH	Ø AV	BH	BV	ØC	Ø D*	Ø E	Ø F
225	561	570	383	452	435	250	330	12
250	762	750	425	522	560	355	450	12
315	762	750	469	564	560	355	450	12
400	850	850	532	608	630	400	535	12
450	962	950	713	741	710	500	590	14
500	1214	1216	824	832	905	630	750	14
560	1214	1216	874	832	905	630	750	14
630	1336	1327	1029	1053	1100	710	840	14
710	1336	1485	1127	1161	1100	710	840	14

• diamètre nominal des accessoires

TOURELLES CENTRIFUGES F400-120 (400°C/2h)

Série MAXTEMP CTHB/T et CTVB/T

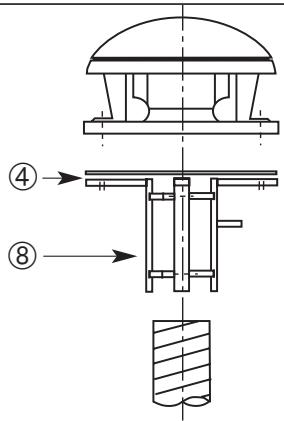

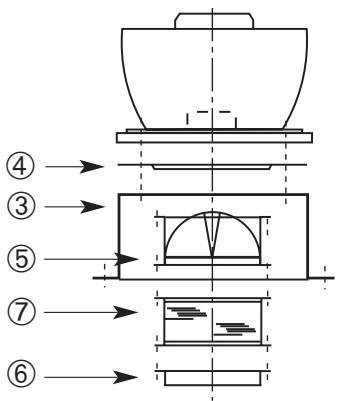

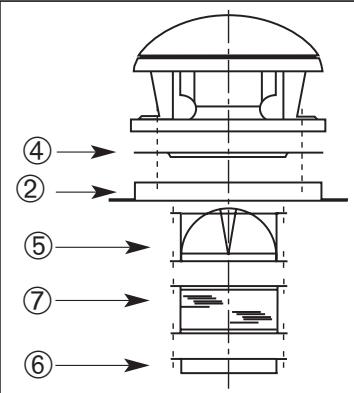

Accessoires, mise en oeuvre

Type de Tourelle	1	2	3	4	5	6	7	8
	Base Support acoustique	Cadre de scellement	Base support isolée	Plaque d'adaptation	Clapet anti-retour	Bride de raccordement	Manchette couple	Adaptation conduits circulaires
225	JAA-435	JMS-435	JBS-435	JPA-435	JCA-435	JBR-435	JAE-435	JCC-435
250 315	JAA-560	JMS-560	JBS-560	JPA-560	JCA-560	JBR-560	JAE-560	JCC-560
400	JAA-630	JMS-630	JBS-630	JPA-630	JCA-630	JBR-630	JAE-630	JCC-630
450	JAA-710	JMS-710	JBS-710	JPA 710	JCA-710	JBR-710	JAE-710
500 560	JAA-905	JMS-905	JBS-905	JPA-905	JCA-905	JBR-905	JAE-905
630 710	JAA-1100	JMS-1100	JBS-1100	JPA-1100	JCA-1100	JBR-1100	JAE-1100

Accessoires de montage

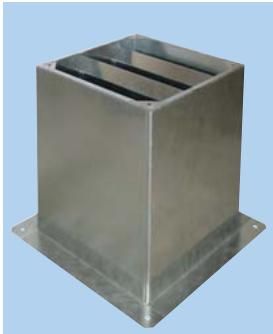

① Base support acoustique JAA

• Pour montage des tourelles et atténuation du niveau sonore vers l'intérieur du local.
  -A monter sur toiture horizontally.
  -Fourni avec joint d'etanchete et visserie.

Type JAA	☐A	☐B	☐E	øD (M)	H	☐G
300	470	290	245	13 (MI0)	750	380
435	600	419	330	15 (MI2)	750	510
560	725	545	450	15 (MI2)	750	635
630	795	615	535	15 (MI2)	750	705
710	875	695	590	18 (MI4)	1000	785
905	1065	885	750	18 (MI4)	1000	975
1100	1260	1080	840	18 (MI4)	1000	1170

Attenuation en dB, par bande de fréquence

Type	125	250	500	1000	2000	4000	8000
JAA-300	1	5	13	22	23	16	12
JAA-435	1	7	16	23	25	18	13
JAA-560	2	8	16	29	32	26	17
JAA-630	2	8	14	24	27	19	13
JAA-710	2	8	14	24	28	16	11
JAA-905	2	7	14	26	30	19	12
JAA-1100	2	7	16	27	32	20	13

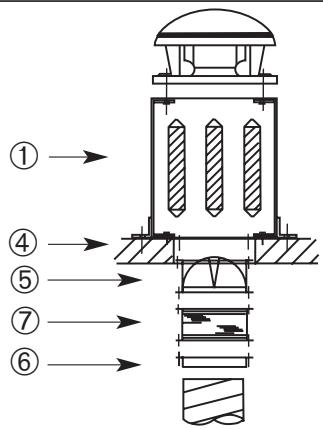

Examples d'installation de la base JAA

Montage standard

Montage inversé

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

Accessoires de montage (suite)

② Cadre de scellement JMS

• Pour montage de la tourelle sur une souche maconnée
• Fourni avec joint d'étanchéité et visserie

• Pour montage des tourelles quand aucune souche maçonnée n'est prévue
• A monter sur toit horizontal
• Isolation interne pour éviter la condensation
• Fourni avec joint d'étanchéité et visserie

Type JMS	☐ A	☐ B	☐ C	E	F
300	470	290	245	50	70
435	600	420	330	50	70
560	725	545	450	50	70
630	795	615	535	50	70
710	875	695	590	50	70
905	1065	885	750	60	70
1100	1260	1080	840	60	70

Type JBS	\( \square \) A	\( \square \) B	\( \square \) C	E	\( \square \) G
300	470	289	245	300	380
435	600	419	330	300	510
560	725	544	450	300	635
630	795	614	535	300	705
710	875	694	590	300	785
905	1065	884	750	400	975
1100	1260	1079	840	400	1170

④ Plaque d'adaptation JPA

• Utilisée pour le montage des accessoires (JCA, JBR, JAE) sur la tourelle
• Elle permet de démonter la tourelle de son support sans qu'il soit nécessaire de démonter le conduit quand il est raccordé à la tourelle

Type JPA	Ø B	Ø C	Ø D	nxt	Ø H
300	289	245	182	4xM6	205
435	419	330	252	4xM8	280
560	544	450	358	8xM8	395
630	614	535	403	8xM10	450
710	694	590	503	12xM10	560
905	884	750	633	12xM10	690
1100	1079	840	713	16xM10	770

• Evite toute circulation d'air quand la tourelle est arrêtée
• A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)
• Perte de charge d'environ 30 Pa

Type JCA	Ø D	E	F	Ø H	Ø J
300	182	100	124	205	219
435	252	145	174	280	300
560-N	358	210	227	395	415
630-N	403	240	250	450	474
710-N	503	285	300	560	581
905-N	633	345	365	690	714
1100-N	713	390	410	770	806

⑥ Bride de raccordement JBR

• A utiliser quand le conduit circulaire est raccordé directement à la tourelle
• A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)

Type JBR	Ø D	E	Ø H	Ø J
200/180	197	135	205	220
300	182	55	205	219
435	252	55	280	300
560	358	55	395	415
630	403	63	450	474
710	503	69	560	581
905	633	69	690	714
1100	713	69	770	797

⑦ Manchette couple JAE

• Límite la transmissions de vibrations quand le conduit est raccordé directement à la tourelle
• A monter à l'aspiration de la tourelle avec la plaque d-adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)

Type JAE	Ø D	E	Ø H	Ø J
300	182	254	205	219
435	252	254	280	300
560	358	254	395	415
630	403	254	450	474
710	503	254	560	581
905	633	254	690	714
1100	713	254	770	794

⑧ Adaptation pour conduits circulaires JCC

• Pour monter les tourelles 140 à 400 directement sur un conduit spiralé

Type JCC	Ø B	Ø C	Ø D	E	L
300	290	245	180	45	350
435	390	330	250	60	350
560	520	450	355	70	350
630	605	535	400	70	350

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

Accessoires - Codification - Prix HT

• ① Base support acoustique

Référence	Code
JAA-300	964 167
JAA-435	964 168
JAA-560	964 169
JAA-630	964 170
JAA-710	964 171
JAA-905	964 172
JAA-1100	964 173

• ② Cadre de scellement

Référence	Code
JMS-300	960 783
JMS-435	960 792
JMS-560	960 808
JMS-630	963 628
JMS-710	963 629
JMS-905	963 630
JMS-1100	963 631

Adaptation conduits circulaires

Référence	Code
JCC-300	963 775
JCC-435	963 786
JCC-560	963 787
JCC-630	963 773

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

Accessoires électriques - Tableau de sélection

Type		Inter deproximé	Variateur *électronique		Auto *transformateur	Commandeet protectionmoteur
rejethorizontal	rejetvertical		standard	Cuisineccontact auxiliaire
Monophasé
CTHB/4-225	CTVB/4-225	INTER PROX 16A/1V	REB 2,5N	REBA 3	RMB 1,5	DEMA 1
CTHB/4-250	CTVB/4-250	INTER PROX 16A/1V	REB 2,5N	REBA 3	RMB 3,5	DEMA 1,6
CTHB/4-315	CTVB/4-315	INTER PROX 16A/1V	REB 5	REBA 6	RMB 3,5	DEMA 4
CTHB/4-400	CTVB/4-400	INTER PROX 16A/1V		REBA 6	RMB 8	DEMA 6
CTHB/6-225	CTVB/6-225	INTER PROX 16A/1V	REB 1N	REBA 3	RMB 1,5	DEMA 0,40
CTHB/6-250	CTVB/6-250	INTER PROX 16A/1V	REB 1N	REBA 3	RMB 1,5	DEMA 0,63
CTHB/6-315	CTVB/6-315	INTER PROX 16A/1V	REB 1N	REBA 3	RMB 1,5	DEMA 1
CTHB/6-400	CTVB/6-400	INTER PROX 16A/1V	REB 2,5N	REBA 3	RMB 3,5	DEMA 1,6
Triphasé
CTHT/4-225	CTVT/4-225	INTER PROX 16A/1V			RMT 1,5	DEMA 0,63
CTHT/4-250	CTVT/4-250	INTER PROX 16A/1V			RMT 1,5	DEMA 1
CTHT/4-315	CTVT/4-315	INTER PROX 16A/1V			RMT 3,5	DEMA 1,6
CTHT/4-400	CTVT/4-400	INTER PROX 16A/1V			RMT 3,5	DEMA 2,5
CTHT/4-450	CTVT/4-450	INTER PROX 16A/1V				DEMA 6
CTHT/6-225	CTVT/6-225	INTER PROX 16A/1V			RMT 1,5	DEMA 0,25
CTHT/6-250	CTVT/6-250	INTER PROX 16A/1V			RMT 1,5	DEMA 0,63
CTHT/6-315	CTVT/6-315	INTER PROX 16A/1V			RMT 1,5	DEMA 0,63
CTHT/6-400	CTVT/6-400	INTER PROX 16A/1V			RMT 1,5	DEMA 1
CTHT/6-450	CTVT/6-450	INTER PROX 16A/1V				DEMA 4
CTHT/6-500	CTVT/6-500	INTER PROX 16A/1V				DEMA 6
CTHT/6-560	CTVT/6-560	INTER PROX 16A/1V				DEMA 6
CTHT/6-630	CTVT/6-630	INTER PROX 16A/1V				DEMA 9
CTHT/6-710	CTVT/6-710	INTER PROX 16A/1V				DEMA 16
CTHT/8-450	CTVT/8-450	INTER PROX 16A/1V				DEMA 2,5
CTHT/8-500	CTVT/8-500	INTER PROX 16A/1V				DEMA 2,5
CTHT/8-560	CTVT/8-560	INTER PROX 16A/1V				DEMA 4
CTHT/8-630	CTVT/8-630	INTER PROX 16A/1V				DEMA 6
Triphasé 2 vitesses dahlander
CTHT/4/8-315	CTVT/4/8-315	INTER PROX 16A/2V				DEMA 1/1,4 DH
CTHT/4/8-400	CTVT/4/8-400	INTER PROX 16A/2V				DEMA 1/2,4 DH
CTHT/4/8-450	CTVT/4/8-450	INTER PROX 16A/2V				DEMA 3,1/6,5 DH
CTHT/6/12-450	CTVT/6/12-450	INTER PROX 16A/2V				DEMA 1/2,4 DH
CTHT/6/12-500	CTVT/6/12-500	INTER PROX 16A/2V				DEMA 2,4/6,5 DH
CTHT/6/12-560	CTVT/6/12-550	INTER PROX 16A/2V				DEMA 2,4/6,5 DH
CTHT/6/12-630	CTVT/6/12-630	INTER PROX 16A/2V				DEMA 3,1/8,5 DH
CTHT/6/12-710	CTVT/6/12-710	INTER PROX 16A/2V				DEMA 6,5/17 DH

• Variateur et autotransformateur équipés contact auxiliaire de commande électrovanne gaz

Accessoires électriques - Codification - Prix HT

• Variateur monophasé

Référence	Code
REB-1N	704 149
REB 2,5N	704 177
REBA 3	708 708
REBA 6	707 864

• Autotransformateur monophasé

Référence	Code
RMB-1,5	700 554
RMB-3,5	700 555
RMB-8	700 556
RMBA 2,5	707 866

• Autotransformateur triphasé

Référence	Code
RMT-1,5	700 578
RMT-2,5	700 579

Commande moteur 1 vitesse

Référence	Code
DEMA 0,25	709 953
DEMA 0,40	709 954
DEMA 0,63	707 871
DEMA 1	707 872
DEMA 1,6	707 873
DEMA 2,5	707 874
DEMA 4	707 875
DEMA 6	707 876
DEMA 9	707 877

- Coffret de relayage

voir page 194

Commande moteur 2 vitesses

Référence	Code
DEMA 1/1,4 DH	707 882
DEMA 1/1,8 DH	707 883
DEMA 1/2,4 DH	709 921
DEMA 2,4/6,5/DH	707 886
DEMA 3,1/6,5 DH	707 887
DEMA 3,1/8,5 DH	709 948

- Variateur de fréquence

voir page 345

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

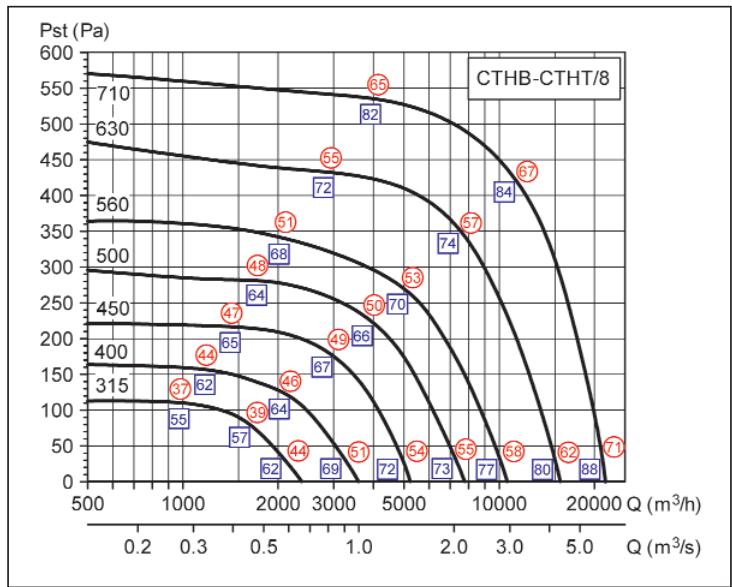

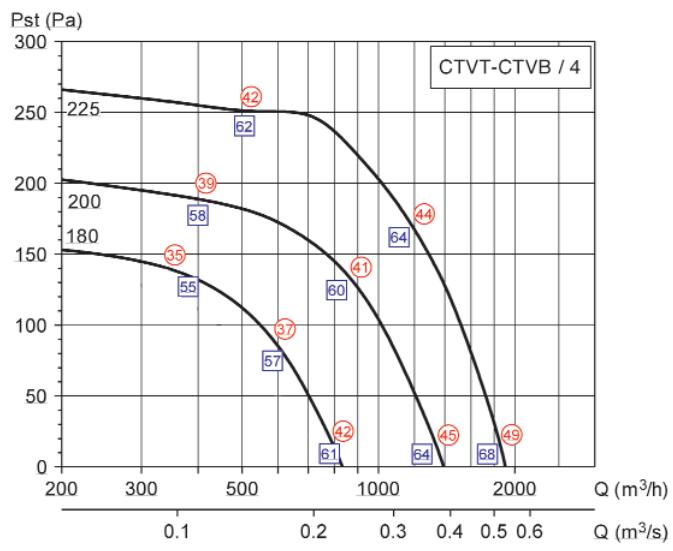

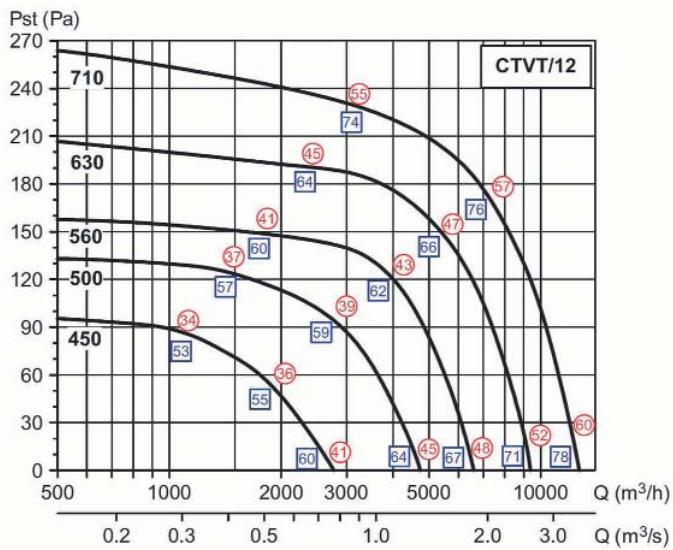

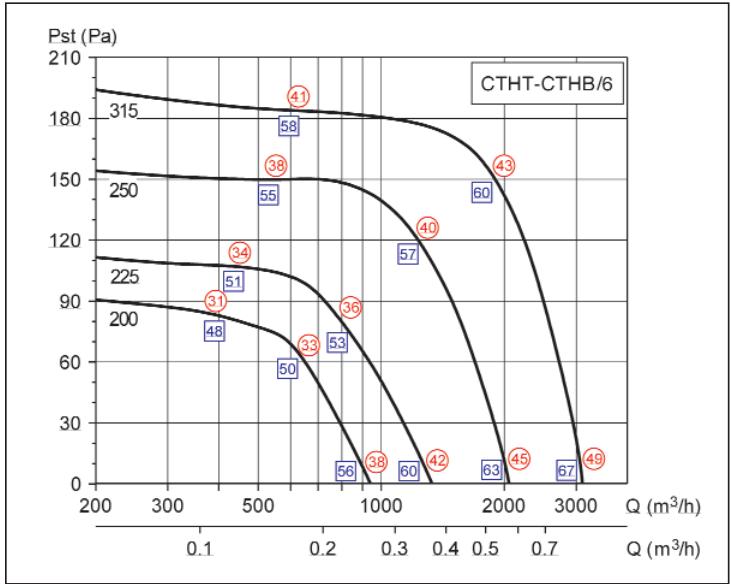

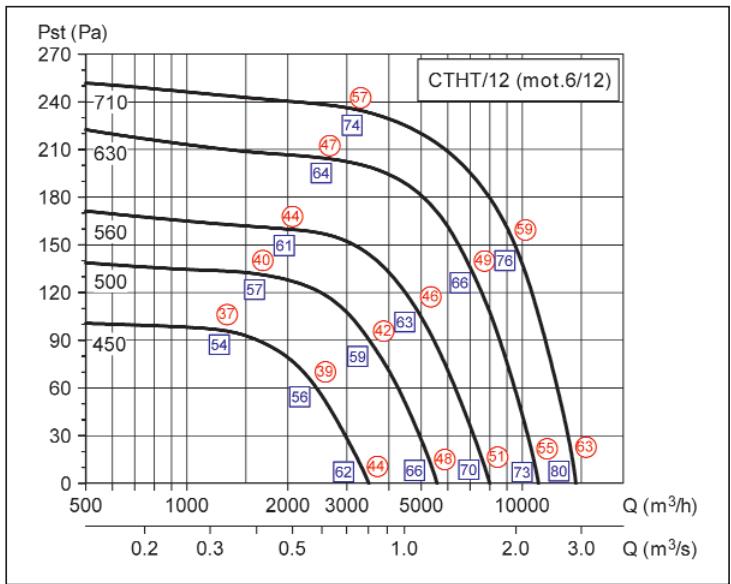

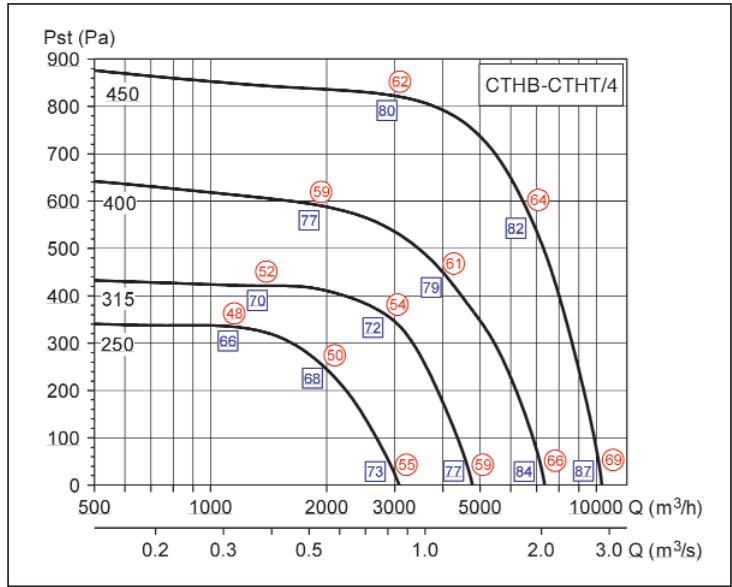

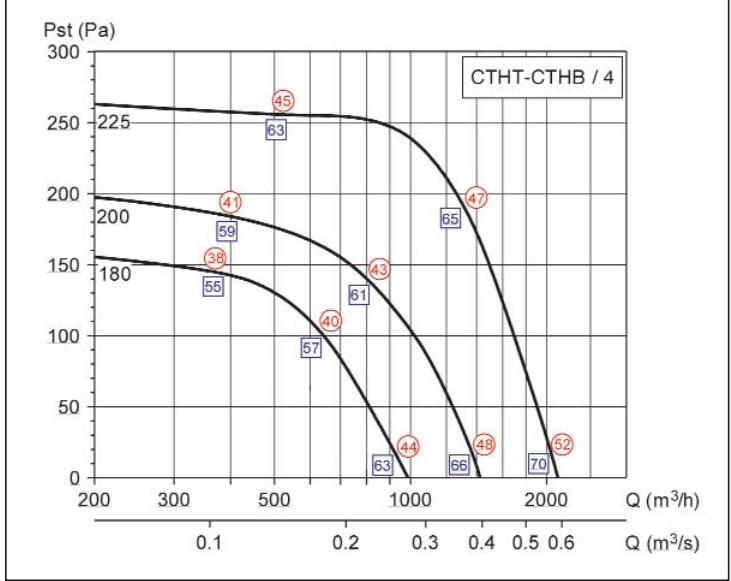

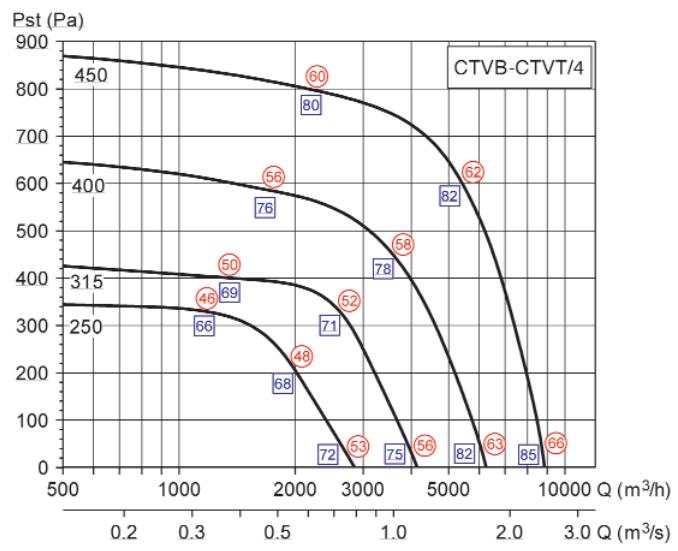

Courbes caractéristiques

• Q = Débit en m^3/h et m^3/s - Pst = Pressure statique en Pa
  Air sec normal à 20^ et 760 mmHg
  Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

Niveau de pression acoustique mesure en champ libre hémisphérique :

• sur une surface réfléchissante
• le micro(place à 6 m de la source sonore. Aspiration raccordée
• Lp en dB(A)

Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

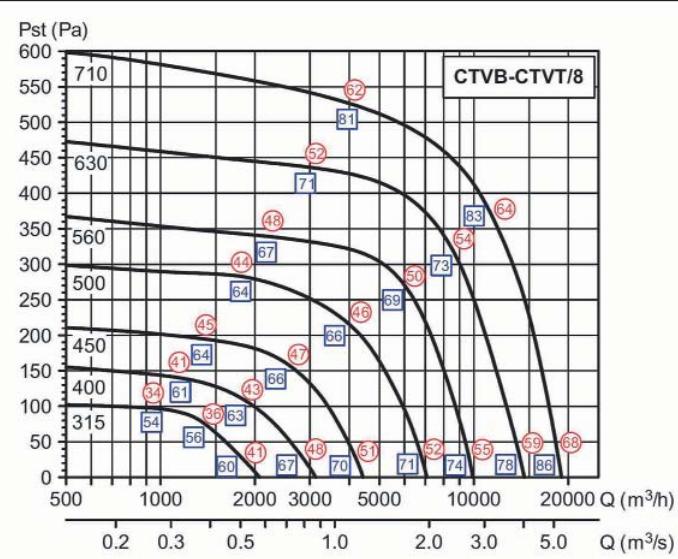

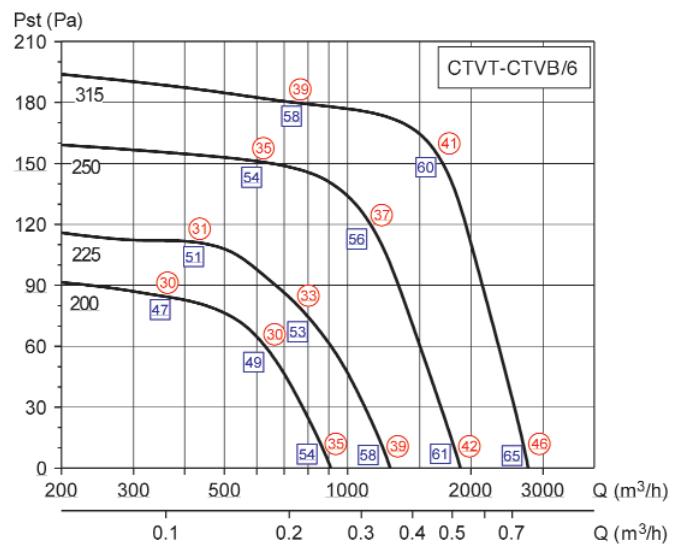

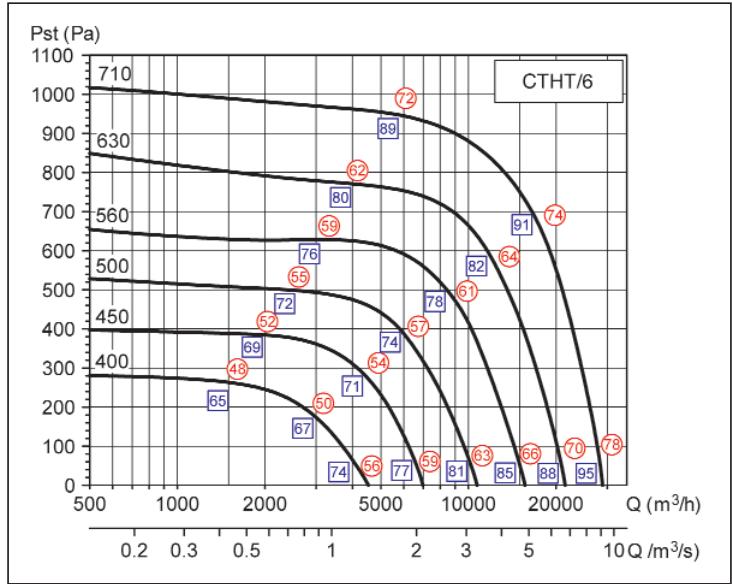

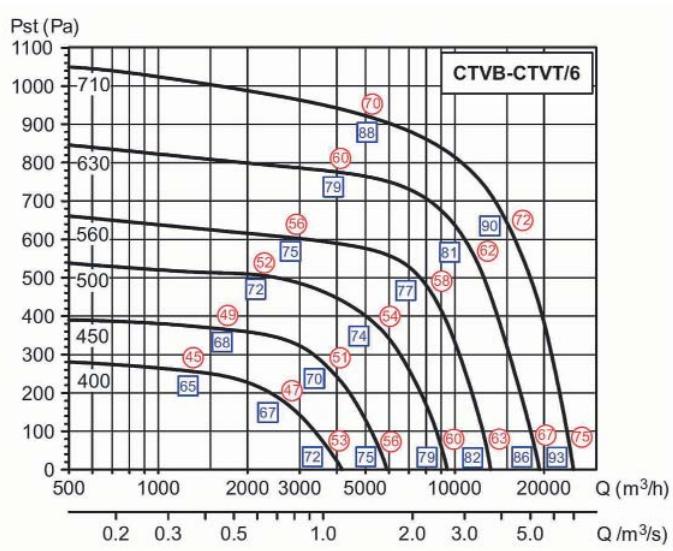

Courbes caractéristiques

• Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa
  Air sec normal à 20^ et 760 mmHg
  Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

Niveau de pression acoustique mesure en champ libre hemisphérique :

• sur une surface réfléchissant
• le micro(place à 6 m de la source sonore. Aspiration raccordée
• Lp en dB(A)

□ Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).
