MODE D'EMPLOI LATITUDE ST2 DELL

Remarques, précautions et avertissements

REMARQUE: Une REMARQUE indique des informations importantes qui peuvent vous aider à utiliser l'ordinateur.

PRECAUTION: Une PRECAUTION indique un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.

Marques utilisées dans ce document : Dell™, le logo DELL, Dell Precision™, Precision ON™, ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™, Vostro™ et Wi-Fi Catcher™ sont des marques de Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® et Celeron® sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres pays. AMD® est une marque déposée et AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ et ATI FirePro™ sont des marques d'Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, le bouton Démarrer de Windows Vista et Office Outlook® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays. Blu-ray Disc™ est une marque apparentant à la Blu-ray Disc Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle Bluetooth® est une marque déposée et apparient à Bluetooth® SIG, Inc. et toute utilisation d'une telle marque par Dell Inc. se fait dans le cadre d'une licence. Wi-Fi® est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc.

2013-04

Rev. A02

Chapitre 1: intervention à l'intérieur de votre ordinateur. 5

Avant d'intervenir dans l'ordinateur. 5

Mise hors tension de l'ordinateur. 6

Après intervention à l'intérieur de votre ordinateur. 6

Chapitre 2: présentation 9

Stylet. 9

Informations relatives au stylet. 9

Calibrer le stylet. 9

Utiliser un stylet sur une tablette 10

Utilisation du stylet comme souris. 10

Utiliser le stylet ou le doigt sur le clavier tactile. 10

Clavier tactile. 10

Utilisation des fichiers 10

Entrée de texte 11

Raccourcis stylet. 11

Paramètres de stylet et fonction tactile 12

Utilisation de la fonction tactile. 13

Chapitre 3: retrait et installation des composants. 15

Vue interne et externe 15

Retrait de la batterie. 16

Installation de la batterie 17

Retrait du cache de fond de l'ordinateur 17

Installation du cache de fond de l'ordinateur 19

Retrait de l'appareil photo avant 19

Installation de l'appareil photo avant 20

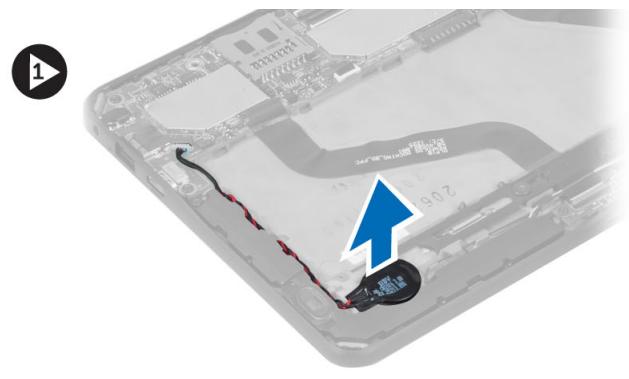

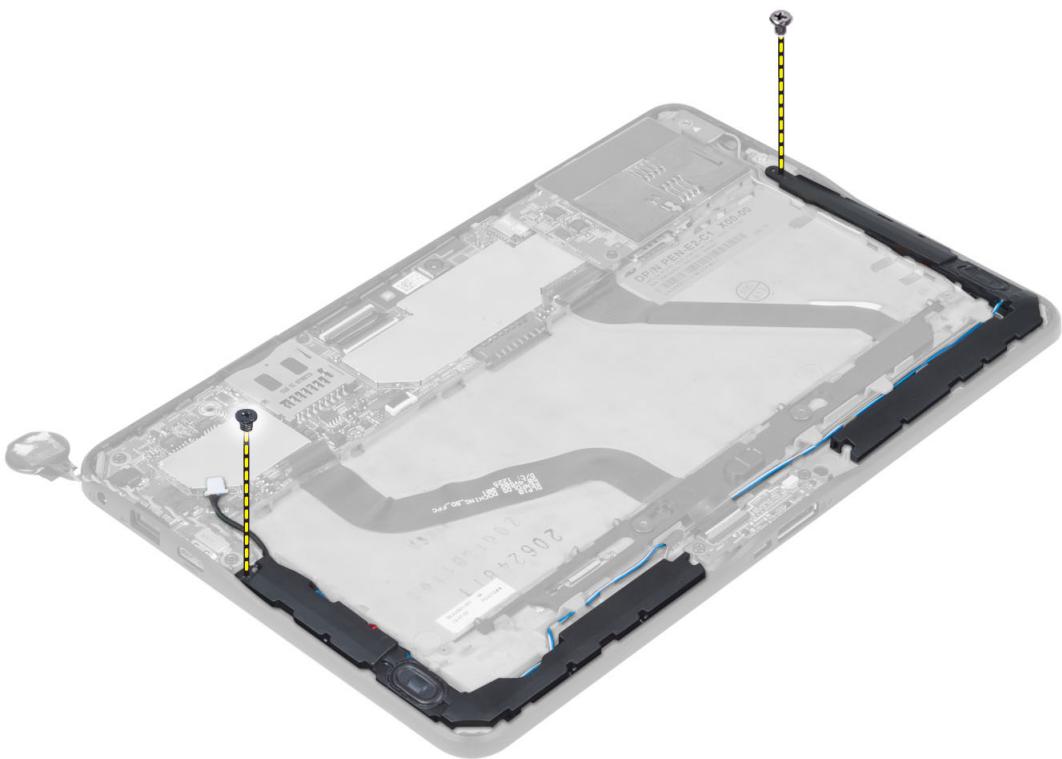

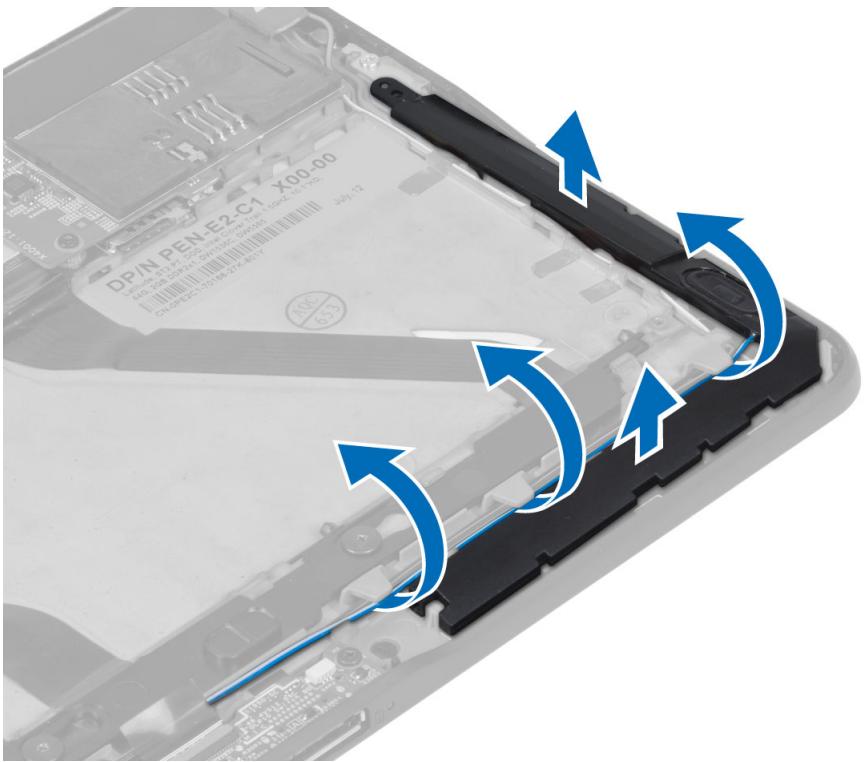

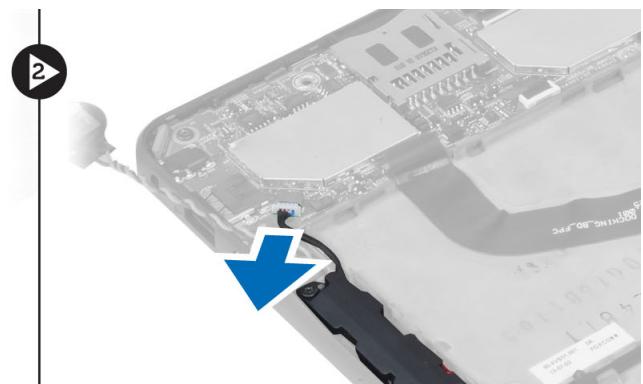

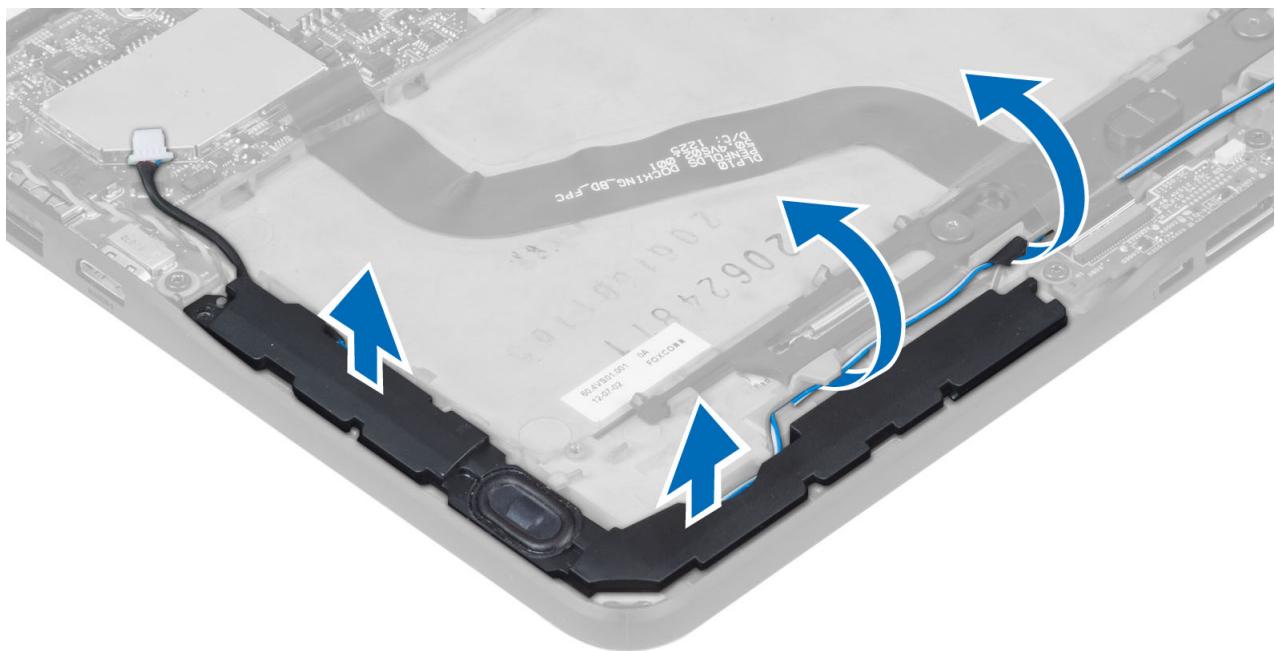

Retrait des haut-parleurs 20

Installation des haut-parleurs. 22

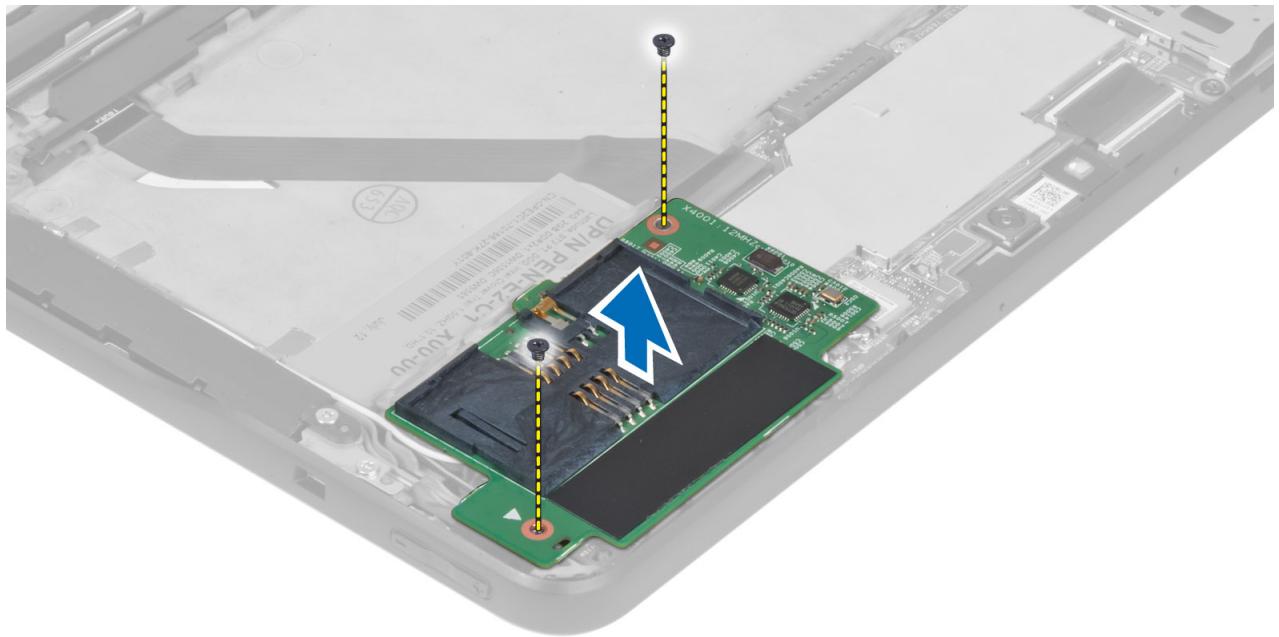

Retrait du lecteur de carte à puce 22

Installation du lecteur de carte à puce 23

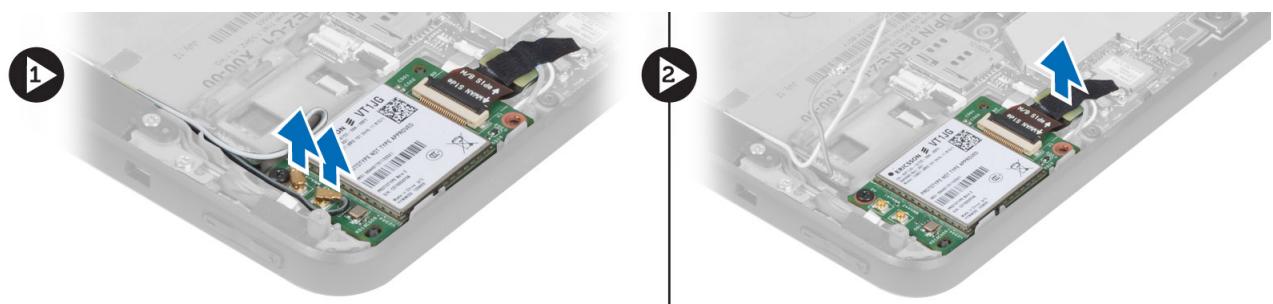

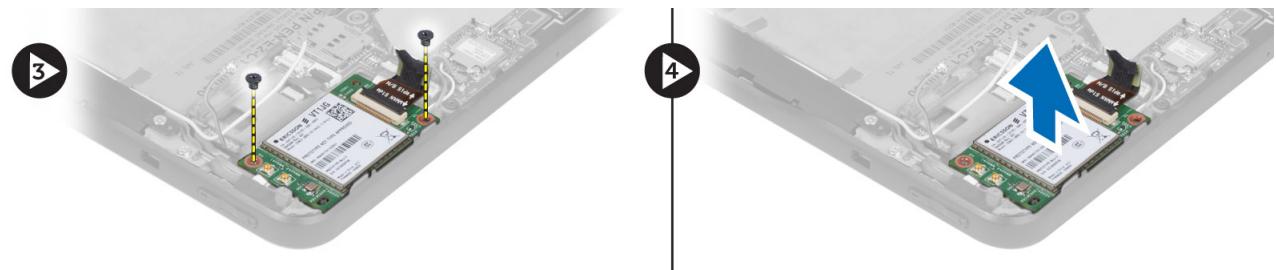

Retrait de la carte de réseau étendu sans fil (WWAN) 23

Installation de la carte WWAN (Wireless Wide Area Network) 24

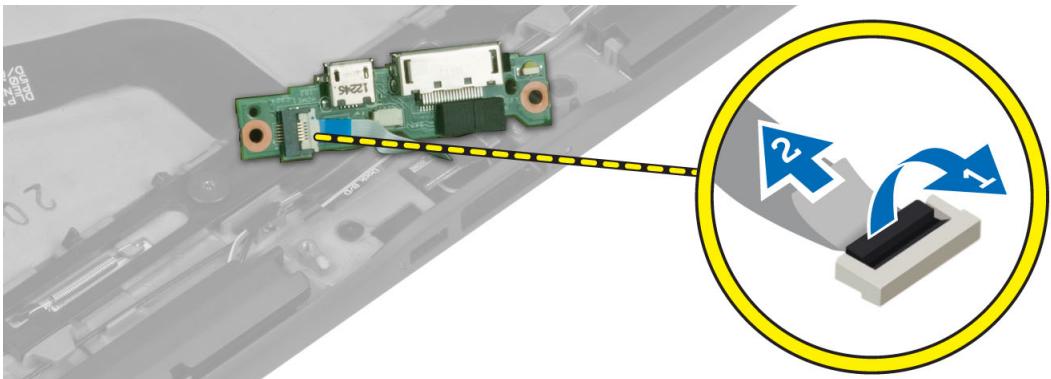

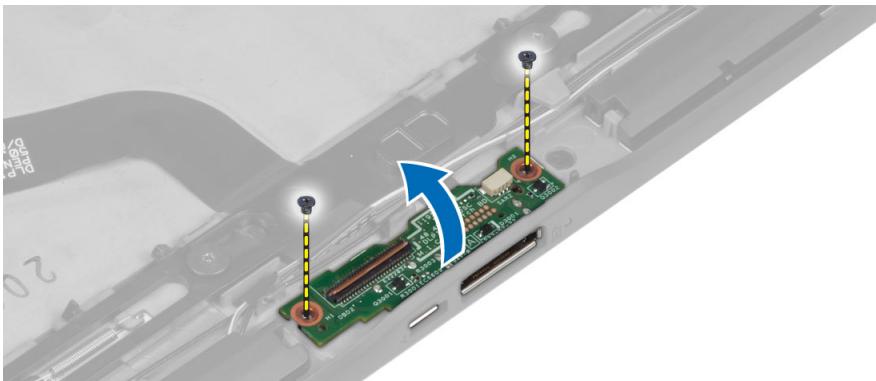

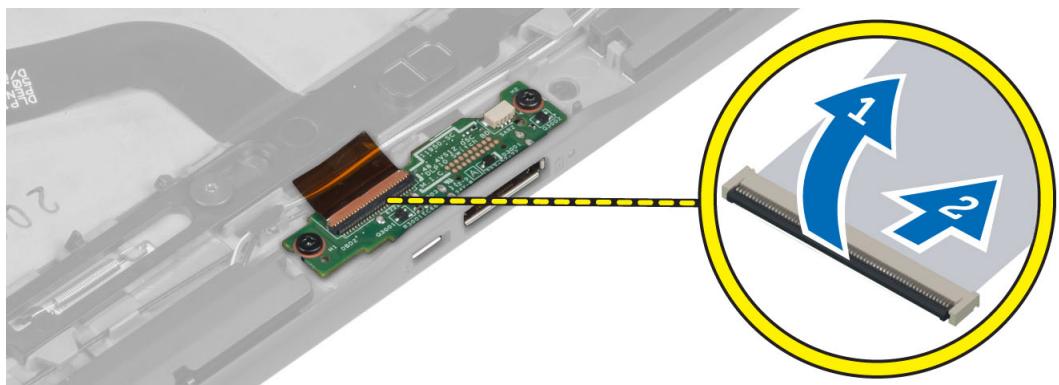

Retrait de la carte de la station d'accueil 24

Installation de la carte de la station d'accueil. 25 Retrait de la carte système 25 Installation de la carte système 26 Retrait de la caméra arrière 27 Installation de la caméra arrière 27 Retrait de la pile bouton 28 Installation de la pile bouton 28

Chapitre 4: configuration du système. 31

Accéder à l'utilitaire de configuration du système (BIOS) 31 Navigation dans le programme de configuration du système 31 Menu Boot (Démarrer) 32 Options de configuration du système (BIOS) 32

Chapitre 5: dépannage de l'ordinateur 39

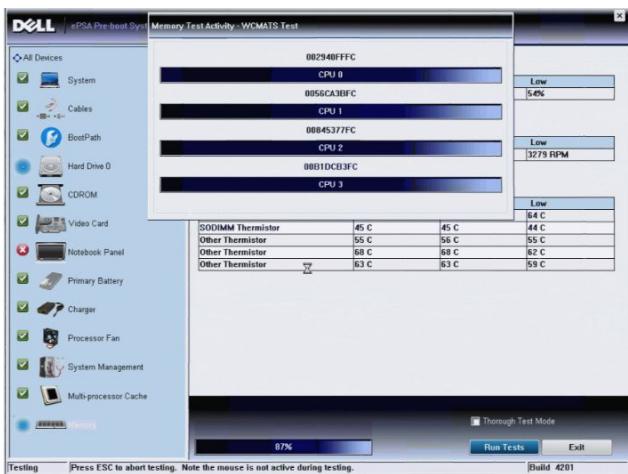

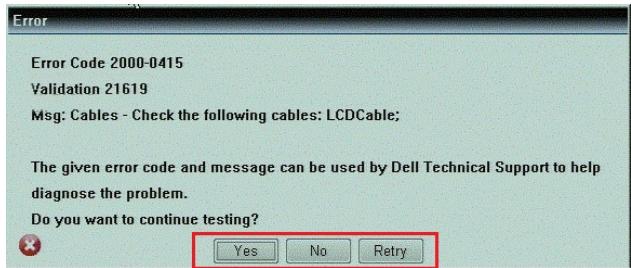

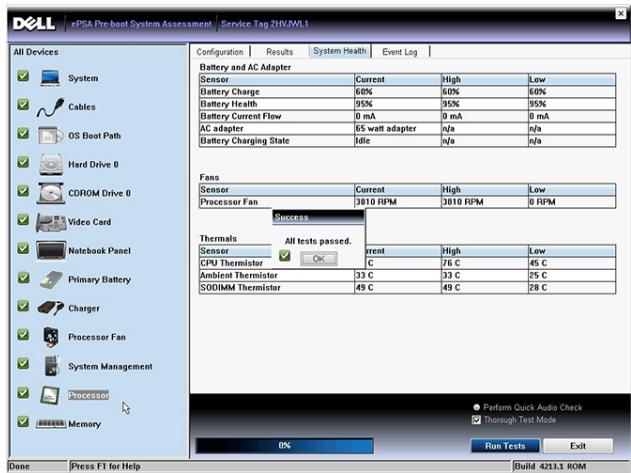

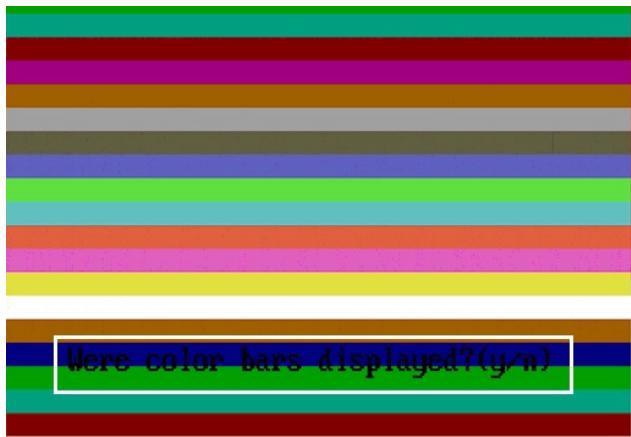

ePSA (Enhanced Pre-boot System Assessment) 39 Execution de l'utilitaire de diagnostic ePSA 39 Codes de bips 40 Codes d'erreur LED 41 Dépannage du numérique Wacom 42 Dépannage 42

Avant d'intervenir dans l'ordinateur

Suivez les recommandations de sécurité ci-dessous pour protéger votre ordinateur et vos données personnelles de toute détérioration. Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que les conditions suivantes sont réunies :

• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des consignes de sécurité fournies avec votre ordinateur.
• Un composant peut être remplacé ou, s'il est acheté séparément, installé en exécutant la procédure de retrait dans l'ordre inverse.

AVERTISSEMENT: Avant d'intervenir dans l'ordinateur, lisez les informations de sécurité fournies avec l'ordinateur. D'autres informations sur les importantes pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance (Conformité réglementaire) accessible à l'adresse www.dell.com/regulatory_compliance PRECAUTION: La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRECAUTION: Pour éviter une décharge électrostatique, raccordez-vous à la terre à l'aide d'un bracelet antistatique ou en touchant une surface métallique non peinte, par exemple un connecteur sur le panneau arrière de l'ordinateur. PRECAUTION: Manipulez avec précaution les composants et les cartes. Ne touchez pas les composants ni les contacts des cartes. Saisissez les cartes par les bords ou par le support de montage métallique. Saisissez les composants, processeur par exemple, par les bords et non par les broches. PRECAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés uniformément pour éviter de tordre les broches. Enfin, avant de connecter un câble, vérifiez que les deux connecteurs sont correctement orientés et alignés. REMARQUE: La couleur de votre ordinateur et de certains composants peut différer de celle de l'ordinateur et des composants illustrés dans ce document.

Pour ne pas endommager l'ordinateur, procédez comme suit avant d'intervenir dans l'ordinateur.

1. Assurez-vous que la surface de travail est plane et propre afin d’éviter de rayer le capot de l’ordinateur.
2. Éteignez l'ordinateur.
3. Si l'ordinateur est connecté à une station d'accueil, déconnectez-le.

PRECAUTION: Pour déconnectez un cable réseau, débranche-le d'ordor de l'ordinateur, puis du périphérique réseau.

1. Déconnectez tous les câbles externes du système.
2. Débranche du secteur l'ordinateur et tous les périphériques qui y sont connectés.
3. Retournez l'ordinateur sur une surface plane et propre.

REMARQUE: Pour éviter d'endommager la carte système, vous devez restaurer la batterie principale avant de dépanner l'ordinateur.

1. Retirez la batterie principale.
2. Remettez l'ordinateur à l'endroit.
3. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la terre.

PRECAUTION: Pour prévenir tout risque de chic électrique, débranchez toujours l'ordinateur de la prise électrique avant d'ouvrir l'écran.

PRECAUTION: Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique non peinte pour éliminer l'électricité statique qui pourrait endommager les composants.

1. Retirez de leurs emplacements toutes les cartes à puce installées.

Mise hors tension de l'ordinateur

PRECAUTION : Pour éviter de perdre de données, enregistrez et reférer tous les fichiers ouverts, puis quitterz tous les programmes ouverts avant demettre hors tension l'ordinateur.

1. Arrêtez le système d'exploitation :
2. Windows 8:
3. À l'aide d'un périphérique tactile : Balayez à partir du bord d ez © puis Sélectionnez Éteindre

Pointez sur l'angle supérieur droit de l'écran et cliquez sur Paramètres. Cliquez sur où puis sélectionnez Éteindre

1. Vérifiez que l'ordinateur et tous les périphériques connectés sont hors tension. Si l'ordinateur et les périphériques connectés n'ont pas été mis hors tension automatiquement lorsque vous avez arrêté le système d'exploitation, appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé pendant quatre secondes environ pour les mettre hors tension.

Après intervention à l'intérieur de votre ordinateur

Une fois les procédures de réinstallation terminées, n’oubliez pas de brancher les périphériques externes, cartes, câbles, etc. avant de mettre l’ordinateur sous tension.

PRECAUTION: Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conve pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell.

1. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.
2. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur.

PRECAUTION : Pour connecter un cable réseau, branchez-le d'abord le péripérisque du réseau et sur l'ordinateur.

1. Réinstallez la batterie.
2. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur.
3. Mettez l'ordinateur sous tension.

Présentation

Votre tablette Dell Latitude 10-ST2 est conçue pour une utilisation professionnelle en toute sécurité et en toute convivialité. Elle fournit :

• une sécurité de classe mondiale
• une gestion des plus aisées
• une stabilité sur le long terme

Elle est livrée avec le système d'exploitation Windows 8 qui exploite intégralement son expérience tactile.

REMARQUE: Il est recommandé d'effectuer immédiatement une sauvegarde de l'image du système d'exploitation à l'aide d'un périphérique USB via l'application Dell Backup and Recovery (DBAR).

Stylet

Le Latitude 10-ST2 utilise plusieurs périphériques d'entrée :

• stylo électrostatique en option (stylet) souris/clavier USB externe

Informations relatives au stylet

1. Pointe du stylet
2. Bouton Stylet clic droit
3. Bouton Styliste d'effacement

Calibrer le stylet

Le stylet peut fonctionner avec le calibrage par défaut ou le calibrage que vous ou un autre utilisateur avez défini. Il est recommandé d'utiliser le stylet uniquement lorsqu'il est calibré avec vos paramètres de calibrage personnels. Le calibrage optimise les performances pour chaque utilisateur.

1. Ouvrez le panneau de configuration.
2. Cliquez deux fois sur Paramètres du Tablet PC.
3. Dans la fenêtre Paramètres du Tablet PC, cliquez sur Calibrer.
4. Dans les écrans de calibration du stylet ou d'entrée tactile, sélectionnez Saisie effectuée à l'aide du stylet.

Utiliser un stylet sur une tablette

Le stylet vous permet de naviguer activement dans les menus. Vous pouvez l'utiliser comme une souris et également comme un stylo.

Utilisation du stylet comme souris

Vous pouvez utiliser le stylet comme une souris ou un pavé tactile avec un ordinateur notebook. Maintenez le stylet près de l'écran pour faire apparaître un petit curseur. Déplacez le stylet pour déplacer le curseur. Le Tableau 1 explique comment utiliser le stylet.

Tableau 1. Utilisation du stylet électrostatique

Apparance	Action	Fonction
	Touchez doucement l'écran de votre Tablet PC avec la pointe du stylet.	Identique à simple clic de la souris.
	Touchez doucement deux fois de suite rapidement l'écran de votre Tablet PC avec la pointe du stylet.	Identique au double clic de la souris.
	Touchez l'écran avec le stylet et maintainez-le momentarilyément jusqu'à ce que Windows dessine un cercle autour du curseur.	Identique au clic droit de la souris.

Utiliser le stylet ou le doigt sur le clavier tactile

Le clavier tactile ou la reconnaissance d'écriture facilite la saisie de texte dans vos applications avec le stylet ou le doigt. Les applications telles que Windows Journal vous permettent d'écrire avec le stylet directement dans la fenêtre de l'application.

Clavier tactile

Certains des zones de saisie de texte de Windows afficheront automatiquement le clavier tactile quand vous touchez les zones. S'il n'apparaît pas, vous pouvez ouvrir le clavier tactile en cliquant sur l'icône de clavier sur la barre d'outils système. Le clavier tactile fonctionne comme un clavier standard qui apparaît à l'écran ; il peut être utilisé pour saisir du texte en touchant les touches avec votre stylet ou votre doigt.

Utilisation des fichiers

Vous pouvez ouvrir, supprimer ou déplacer de nombreux fichiers ou dossiers en même temps en sélectionnant plusieurs éléments dans une liste.

1. Effleurez un élément à la fois.
2. Cochez la case située à gauche de chaque élément.

Pour activer les cases à cocher :

1. Ouvrez le panneau de configuration.
2. Accédez à Options de dossier.
3. Cliquez sur Affichage.
4. Sous Paramètres avancés, cochez la case Utiliser des cases à cocher pour sélectionner des éléments et cliquez sur OK.

Entrée de texte

Vous pouvez utiliser la reconnaissance d'écriture ou le clavier tactile pour entrer du texte.

Tableau 2. Icônes de panneau d'entrée

Icône

Name (Nom)

q

w

e

r

t

y

u

i

o

p

<×>

Le clavier tactile est similaire à unclavier standard, mais vous entrez letexte en touchant les touches avecvotre stylet ou votre doigt.

a

s

d

f

g

h

j

k

l

'

Enter

↑

z

x

c

v

b

v

b

m

,

.

?

↑

&123

Ctrl

@

@

Com

<

>

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

@

0

p

<×>

q

w

e

r

t

1

2

3

y

u

i

o

p

<×>

Le clavier tactile est similaire à unclavier standard, mais vous entrez letexte en touchant les touches avecvotre stylet ou votre pouce.

a

s

d

f

g

4

5

6

h

j

k

l

'

+

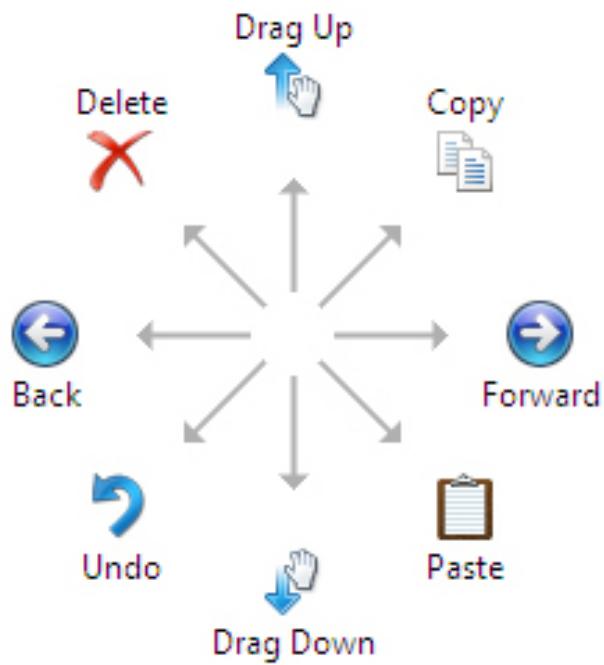

Raccourcis stylet

Les raccourcis stylet permettent d'utiliser le stylet pour exécuter des actions qui nécessitent normalement un clavier, telles qu'appuyer sur ou utiliser les touches de déplacement du curseur. Les raccourcis stylet sont

des gestes directionnels rapides. Vous pouvez tracer rapidement une courte ligne dans l'une des huit directions. Lorsqu'un raccourci stylet est reconnu, le Tablet PC exécute l'action correspondante.

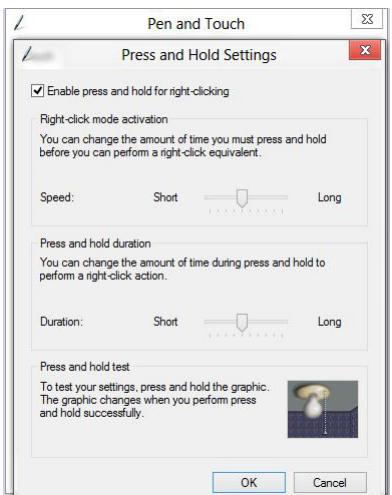

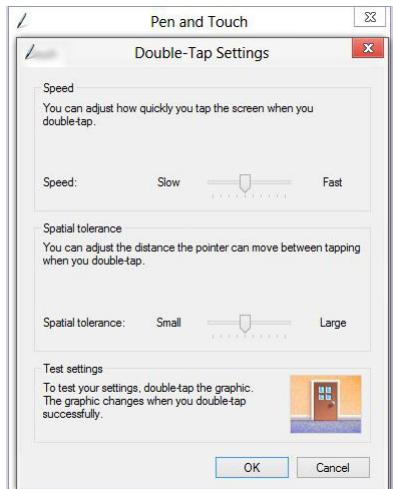

Paramètres de stylet et fonction tactile

En utilisant le stylet, vous pouvez régler la vitesse à laquelle vous devez toucher l’écran pour double-toucher l’écran. Il vous permet également de définir la tolérance spatiale.

Les paramètres Appuyer et Maintenir vous permettent de définir la vitesse et la durée d'une action de clic droit.

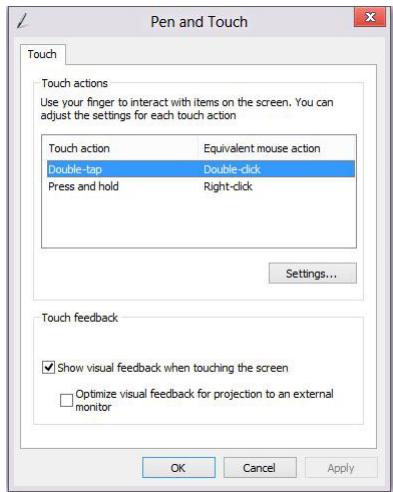

Utilisation de la fonction tactile

Le Tablet PC offre pour principal avantage de pouvoir passer aisément du stylet à la fonction tactile.

Lorsque vous utilisez le mode tactile, une image transparente d’une souris d’ordinateur, appelée pointeur tactile, flotte sous le doigt. Le pointeur tactile dispose d’un bouton de souris gauche et d’un bouton de souris droit que vous pouvez toucher. Vous utilisez la zone sous les boutons pour faire glisser le pointeur tactile.

Pour afficher le pointeur tactile, allez sur la page Panneau de configuration → Stylet et fonction tactile et cliquez sur l'onglet Tactile. Dans la section Action tactile, sélectionnez l'option Afficher le retour visuel quand vous touchez l'écran.

Retrait et installation des composants

Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur.

Outils recommandés

Les procédures dans ce document peuvent nécessiter les outils suivants :

• petit tournevis à tête plate
• un tournevis cruciforme n°0
• un tournevis cruciforme n°1
• petite pointe en plastique

Vue interne et externe

Figure 1. Vue externe

1. carte micro SIM (située sous la batterie)
2. emplacement pour lecteur de carte à puce
3. la batterie
4. logement de carte Secure Digital (SD)
5. lecteur d'empreintes digitales (en option)

Figure 2. Vue interne

1. la carte de la station d'accueil
2. pile bouton
3. le haut-parleur
4. carte système
5. l'appareil photo avant
6. camera arrête
7. lecteur de carte à puce/carte WWAN (la carte WWAN est située sous le lecteur de carte à puce)

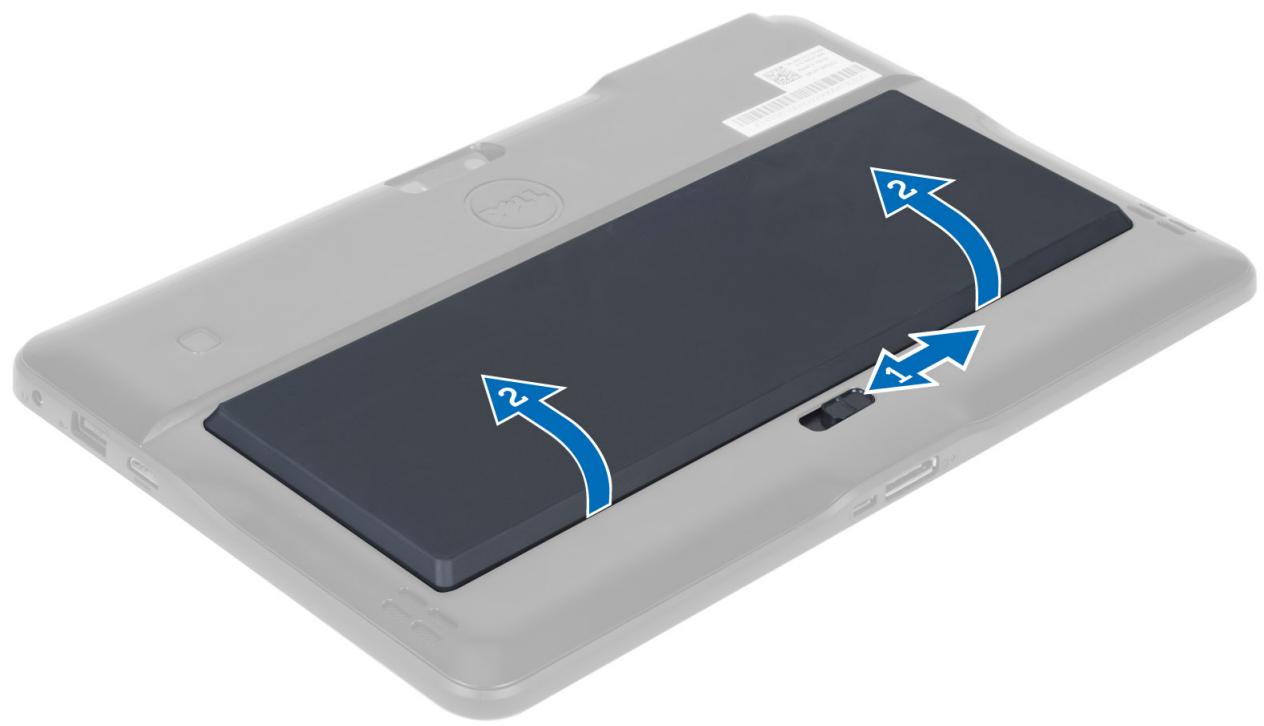

Retrait de la batterie

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Faites glisser le bouton d’éjection de la batterie pour déverrouiller cette dernière. Soulevez la batterie vers l’extérieur et retirez-la de l’ordinateur.

Installation de la batterie

1. Faites glisser la batterie dans son emplacement jusqu'à ce que vous l'entendiez s'enclencher.
2. Appliquez les procédures décrites dans Apres une intervention a l'intérieur de l'ordinateur.

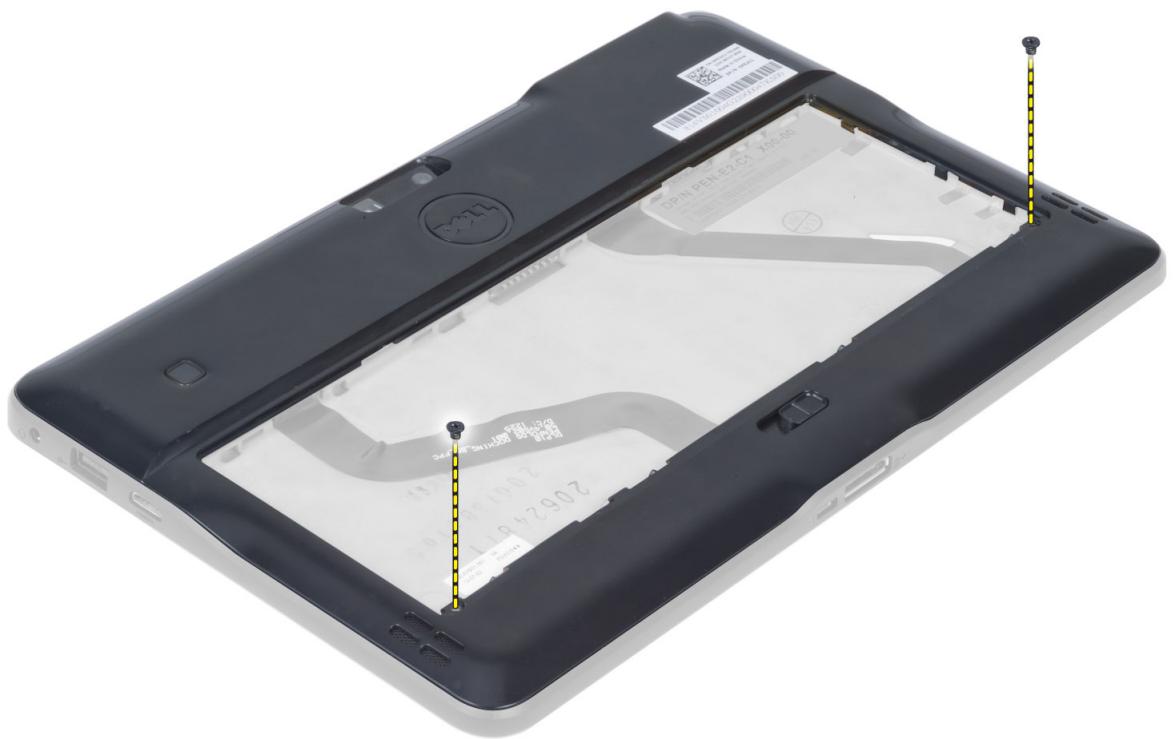

Retrait du cache de fond de l'ordinateur

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez la batterie.
3. Retirez les vis de fixation du cache de fond à l'ordinateur.

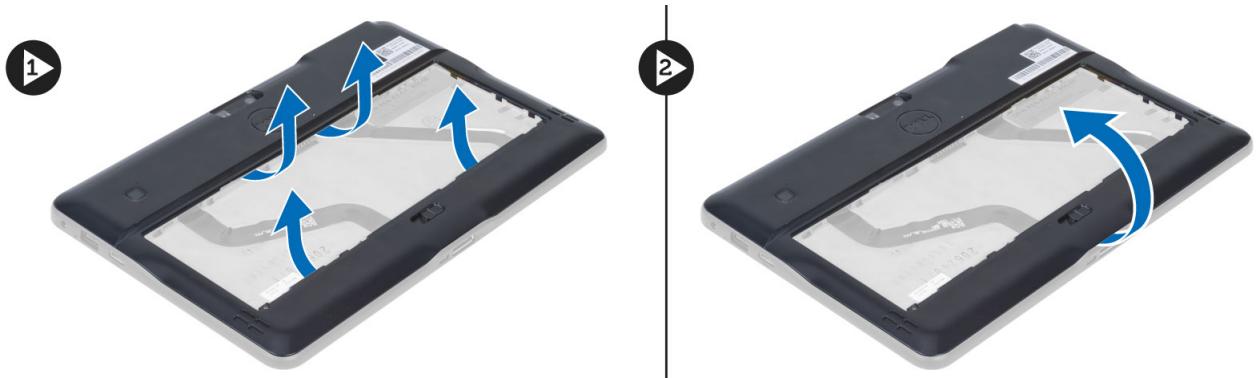

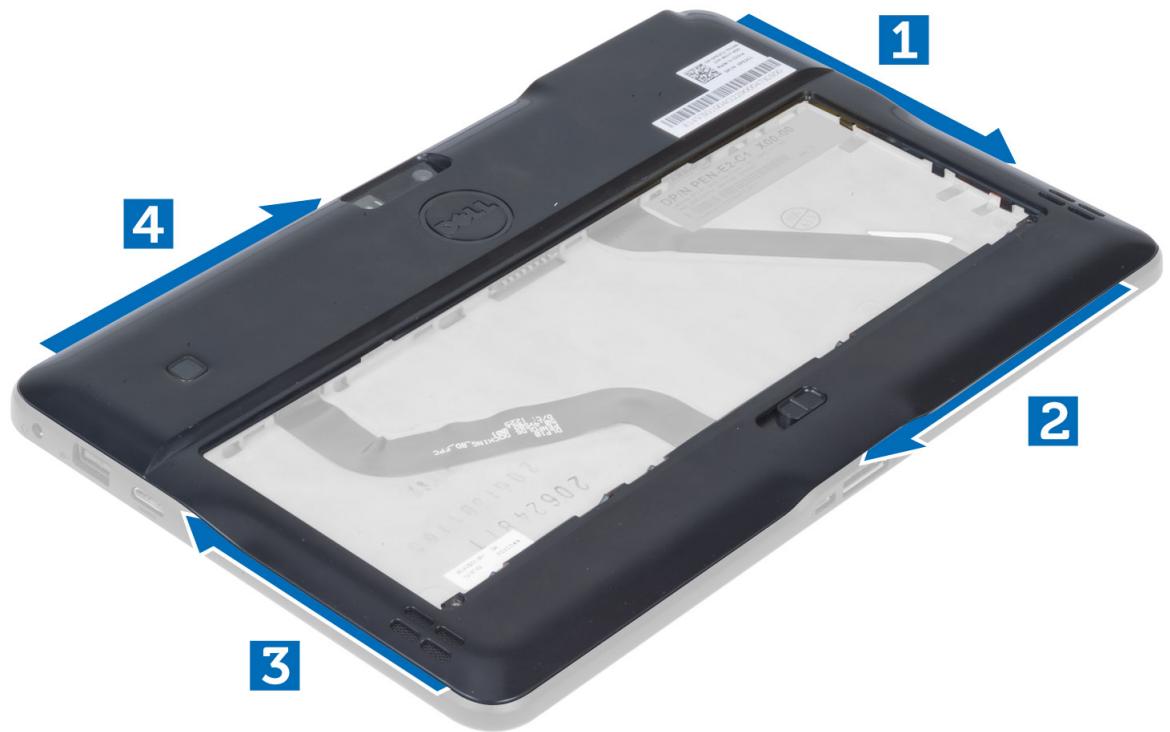

1. Écartez et libérez les languettes de fixation du cache du fond en suivant la série fléchée de l'illustration.

1. Écartez et soulevez vers le haut les languettes de fixation du cache du fond dans la zone de la baie de batterie. Écartez et retournez le cache du fond.

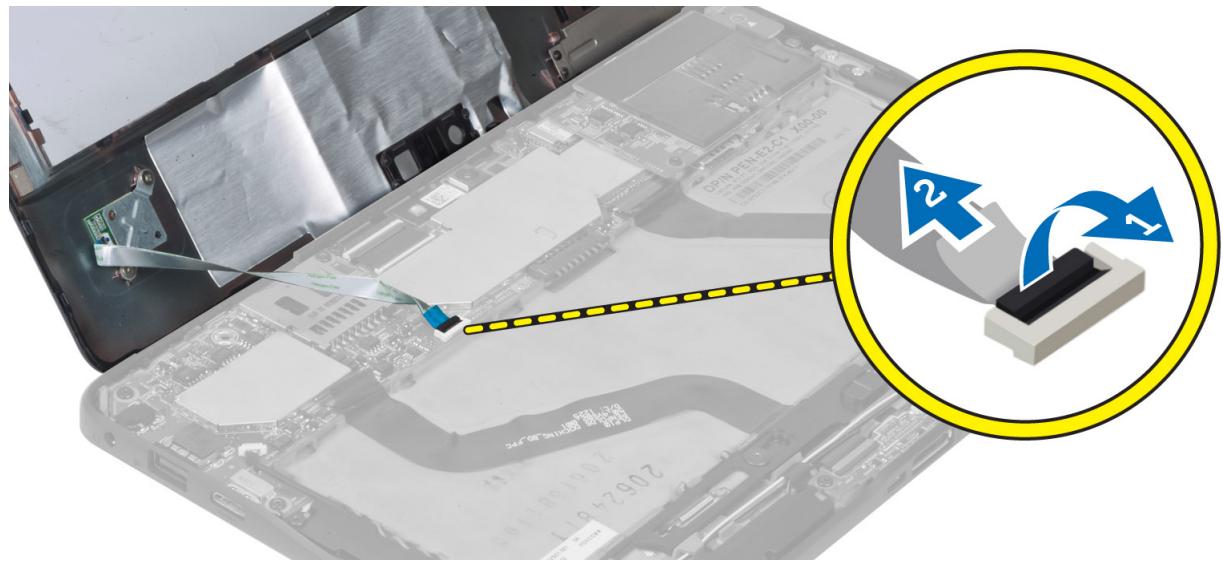

1. Soulevez le fermoir vers le haut et libérez le câble du lecteur d'empreinte digitale pour le retirer de la carte système. Soulevez le cache de fond hors de l'ordinateur.

Installation du cache de fond de l'ordinateur

1. À partir du cache de fond, fixez le câble flexible du lecteur d'empreintes digitales sur la carte système.
2. Fixez le cache du fond à l'ordinateur.
3. Poussez les bords du cache du fond dans les clips de fixation jusqu'à ce qu'ils soient complètement engagés.
4. Serrez les vis de fixation du cache de fond.
5. Installez la batterie.
6. Appliquez les procédures décrites dans après une intervention à l'intérieur de l'ordinateur.

Retrait de l'appareil photo avant

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur

1. Soulevez le loquet du connecteur et débranchez le câble de laamera. Retirez la vis qui fixe à l'ordinateur le module deamera. Retirez ce dernier de l'ordinateur.

Installation de l'appareil photo avant

1. Placez le module de webcam dans son emplacement sur l'ordinateur.
2. Serrez la vis pour fixer le module de webcam à l'ordinateur.
3. Branchez le câble de la caméra au connecteur.
4. Installez:

a) le cache de fond de l'ordinateur b) la batterie

1. Appliquez les procédures décrites dans avant une intervention à l'intérieur de l'ordinateur.

Retrait des haut-parleurs

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur

1. Soulevez la pile bouton de son emplacement et désachemez son câble de dessous le haut-parleur. Débranchez de la carte système le connecteur du haut-parleur.

1. Retirez les vis de fixation des haut-parleurs à l'ordinateur.

1. Désacheminez les câbles des haut-parleurs sur le côté droit de l'ordinateur et soulevez le haut-parleur de droite pour le dégager de l'ordinateur.

1. Désacheminez les câbles des haut-parleurs sur le côté gauche de l'ordinateur et soulevez le haut-parleur de gauche pour le dégager de l'ordinateur.

Installation des haut-parleurs

1. Placez les haut-parleurs de gauche et de droite dans leur logement.
2. Acheminez les câbles des haut-parleurs sur le châssis.
3. Serrez les vis pour fixer les haut-parleurs à l'ordinateur.
4. Placez la pile bouton dans son emplacement et acheminez les câbles.
5. Branchez le câble des haut-parleurs à son connecteur sur la carte système.
6. Installez:

a) le cache de fond de l'ordinateur b) la batterie

1. Appliquez les procédures décrites dans avant une intervention à l'intérieur de l'ordinateur.

Retrait du lecteur de carte à puce

REMARQUE: Le lecteur de carte à puce est un composant en option.

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur

1. Retirez les vis qui fixent le lecteur de carte à puce à la carte système et soulevez le lecteur pour le retirer de l'ordinateur.

Installation du lecteur de carte à puce

1. Placez le lecteur de carte à puce dans son emplacement.
2. Serrez les vis qui fixent le lecteur de carte à puce à la carte système.
3. Installez:

a) le cache de fond de l'ordinateur b) la batterie

1. Appliquez les procédures décrites dans Avres une intervention à l'intérieur de l'ordinateur.

Retrait de la carte de réseau étendu sans fil (WWAN)

REMARQUE: La carte WWAN est un composant en option.

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur c) le lecteur de carte à puce

1. Débranchez les antennes connectées à la carte WWAN. Soulevez le connecteur situé sur la carte système pour dégager la carte WWAN.

1. Retirez les vis qui fixent la carte WWAN à la carte système et soulevez la carte WWAN pour la retirer de l'ordinateur.

Installation de la carte WWAN (wireless wide area network)

1. Faites glisser la carte WWAN dans son logement.
2. Serrez les vis qui fixent la carte WWAN à l'ordinateur.
3. Connectez à la carte WWAN le câble de données du (: é de la carte système.
4. Connectez les antennes en fonction des codes de couleur sur la carte WWAN.
5. Installez:

a) le lecteur de carte à puce b) le cache de fond de l'ordinateur c) la batterie

1. Appliquez les procédures décrites dans Avres une intervention à l'intérieur de l'ordinateur.

Retrait de la carte de la station d'accueil

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur c) le lecteur de carte à puce d) la carte WWAN e) le haut-parleur f) l'appareil photo avant

1. Soulevez le loquet du connecteur et débranchez de ce dernier le câble flexible d'alimentation de la carte de la station d'accueil.

1. Retirez les vis qui fixent la carte système au châssis de l'ordinateur.

1. Retirez de l'ordinateur la carte de la station d'accueil et débranchez le câble de la carte du bouton Home (Accueil).

Installation de la carte de la station d'accueil

1. Branchez le câble de la carte du bouton Home (Accueil) sur la carte de la station d'accueil et placez cette dernière dans son logement.
2. Serrez les vis qui fixent la carte de la station d'accueil à l'ordinateur.
3. Branchez sur le connecteur le câble flexible d'alimentation de la carte de la station d'accueil.
4. Installez:

a) l'appareil photo avant b) le haut-parleur c) la carte WWAN d) le lecteur de carte à puce e) le cache de fond de l'ordinateur f) la batterie

1. Appliques les procédures décrites dans Avant une intervention à l'intérieur de l'ordinateur.

Retrait de la carte système

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur c) le lecteur de carte à puce d) la carte WWAN e) le haut-parleur

f) l'appareil photo avant g) la carte de la station d'accueil

1. Débranche les câbles LVDS ainsi que les câbles flexibles de la carte de la station d'accueil.

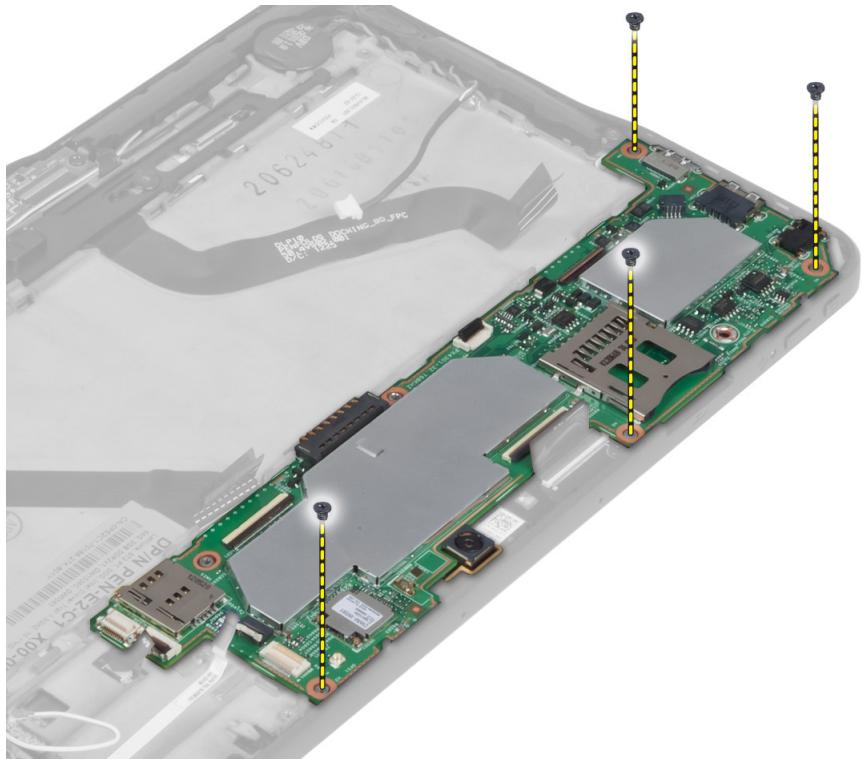

2. Retirez les vis qui fixent la carte système au châssis de l'ordinateur.

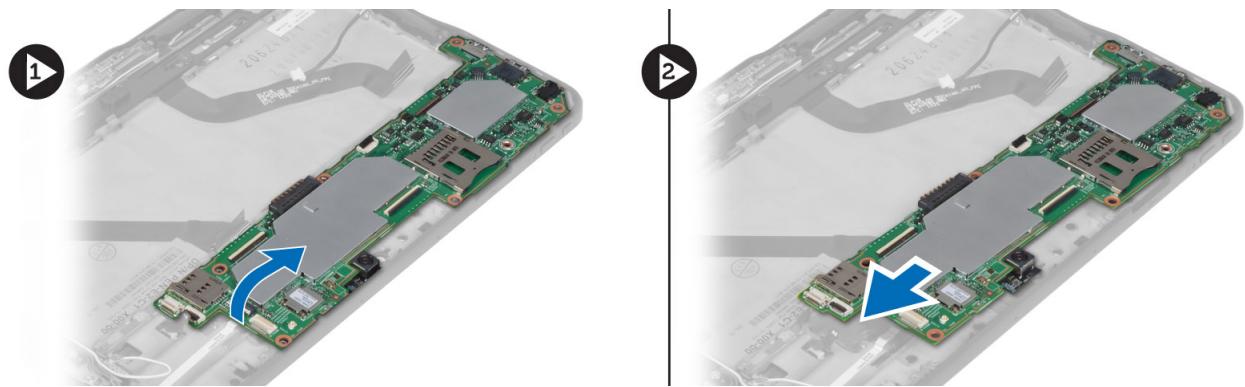

1. Soulevez la carte système en l'inclinant et extrayez-la de l'ordinateur.

Installation de la carte système

1. Placez la carte système dans son logement dans l'ordinateur.
2. Serrez les vis pour fixer la carte système à l'ordinateur.
3. Installez:

a) la carte de la station d'accueil b) l'appareil photo avant c) le haut-parleur d) la carte WWAN

e) le lecteur de carte à puce f) le cache de fond de l'ordinateur g) la batterie

1. Appliquez les procédures décrites dans Avant une intervention à l'intérieur de l'ordinateur.

Retrait de la lamelle arrière

1. Appliquez les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur c) le lecteur de carte à puce d) la carte WWAN e) le haut-parleur f) l'appareil photo avant g) la carte système

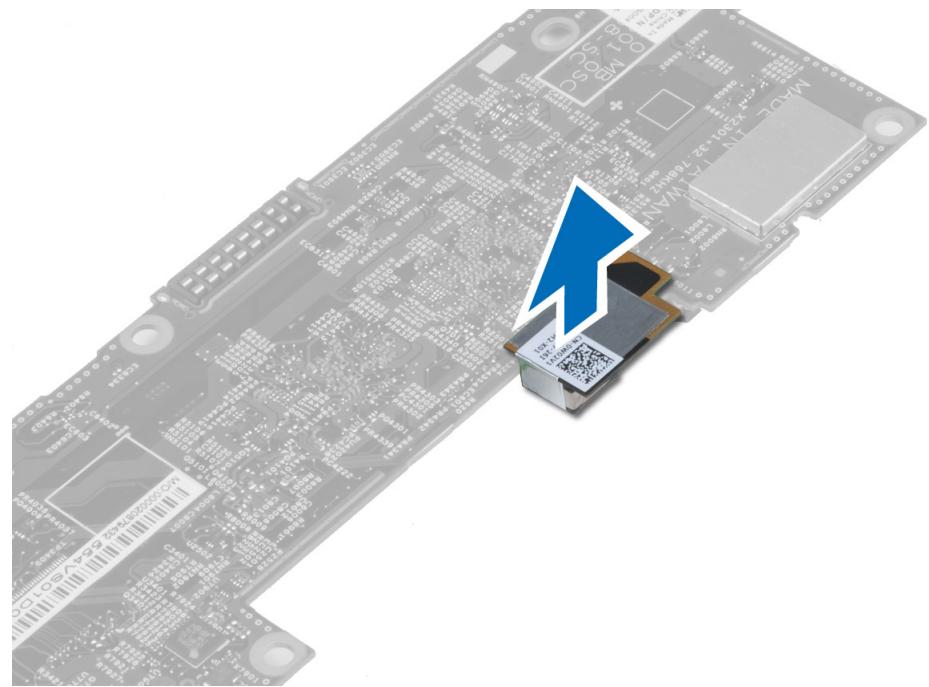

1. Retirez le module de caméra de la carte système.

Installation de la alarme arrêtée

1. Placez le module de caméra dans son emplacement sur la carte système.
2. Installez:

a) la carte système b) l'appareil photo avant c) le haut-parleur d) la carte WWAN e) le lecteur de carte à puce f) le cache de fond de l'ordinateur g) la batterie

1. Appliquez les procédures décrites dans Avres une intervention à l'intérieur de l'ordinateur.

Retrait de la pile bouton

1. Appliquées les procédures décrites dans Avant d'intervenir sur l'ordinateur.
2. Retirez:

a) la batterie b) le cache de fond de l'ordinateur c) le lecteur de carte à puce d) la carte WWAN e) le haut-parleur f) l'appareil photo avant g) carte système

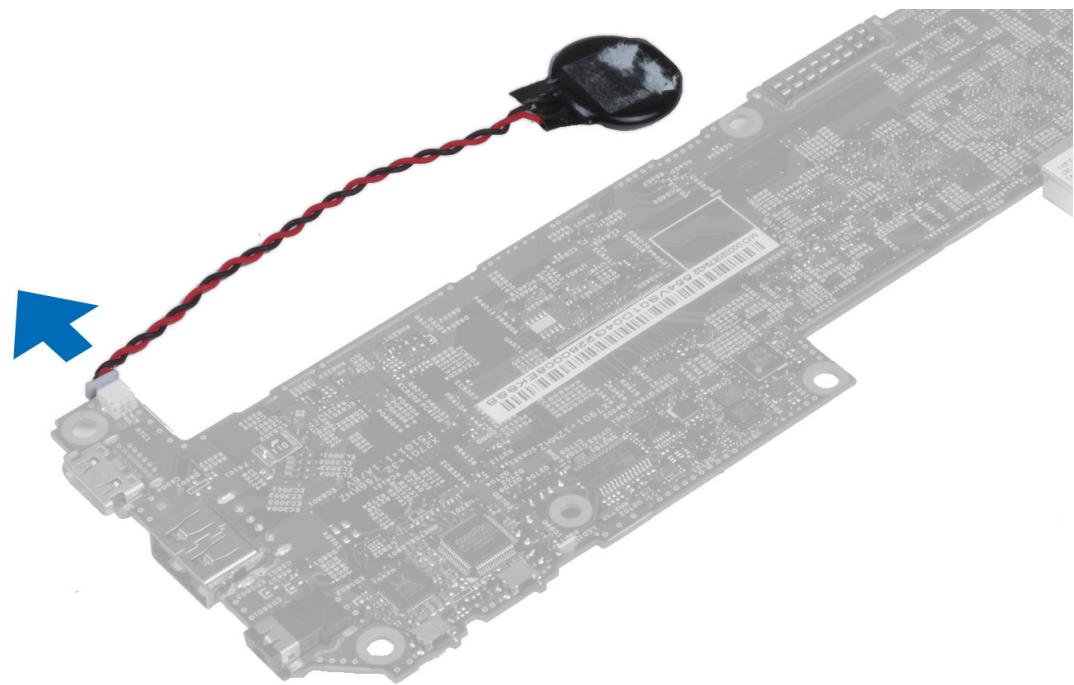

1. Débranchez le câble de la pile bouton et retirez-le de la carte système.

Installation de la pile bouton

1. Connectez le câble de la pile bouton à la carte système.
2. Installez:

a) la carte système b) l'appareil photo avant c) la carte WWAN d) le lecteur de carte à puce e) le haut-parleur

1. Remettez la pile bouton en place dans son emplacement sur l'ordinateur.
2. Installez:

a) la batterie b) le cache de fond de l'ordinateur

1. Applique les procédures décrites dans Avant une intervention à l'intérieur de l'ordinateur.

Configuration du système

La configuration du système permet de gérer le matériel de l'ordinateur et de définir les options du BIOS. Dans la configuration du système, vous pouvez :

• Changer les paramètres NVRAM après avoir ajouté ou supprimé des matériels.
• Afficher la configuration matérielle du système
• Activer ou désactiver les périphériques intégrés
• Définir les seuils de performance et de gestion de l'alimentation Gérer la sécurité de l'ordinateur

Accéder à l'utilitaire de configuration du système (BIOS)

REMARQUE: Avant d'entrer dans le programme de configuration, vous devez connecter un clavier USB au port USB situé sur le côté gauche de l'ordinateur ou à l'arrière de la station d'accueil s'il s'y trouve.

1. Allumez (ou redémarrez) votre ordinateur.
2. Lorsque le logo DELL bleu apparait à l'écran, attendez que l'invite F2 s'affiche.
3. Dès qu'elle apparait, appuyez immédiatement sur <F2>.

REMARQUE: L'invite F2 indique que le clavier s'est initialisé. Cette invite peut apparaitre très rapidement, et vous devez donc surveiller son affichage, puis appuyer sur <F2>. Cela ne sert à rien d'appuyer sur <F2> avant l'invite.

1. L'écran Installation personnalisée s'affiche.
2. Si vous attendez trop longtemps et si le logo du système d'exploitation apparait, patientez jusqu'à ce que le bureau de Microsoft Windows s'affiche. Arrêtez alors votre ordinateur et faites une nouvelle tentative.

Navigation dans le programme de configuration du système

Les touches suivantes permettent de naviguer dans les écrans de configuration du système :

Quitte l'affichage actuel ou passe à la page Exit (Quitter) dans la configuration du système.

Cette option permet de naviguer dans le programme de configuration du système à l'aide du clavier virtuel intégré à la tablette.

Sélectionne l'élément à afficher.

Lorsque la tablette est connectée à un clavier USB externe en option

Touches	Action
<Flèche gauche> ou <Flèche droit> (lorsque la tablette est connectée à un clavier USB externe en option)	Sélectionne le menu à afficher.
Pointeur virtuel de la souris	Permet de naviguer dans le programme de configuration du système avec le doigt ou avec un stylet interactif
Icône Appliquer	Permet d'enregistrer la configuration actuelle
Icône Paramètres par défaut	Permet de charger les paramètres de configuration par défaut
Icône Quitter	Permet de quitter le programme de configuration du système

Menu boot (démarrer)

Appuyez sur lorsque le logo Dell apparait pour lancer un menu d'amorçage à usage unique avec la liste des périphériques d'amorçage valides du système. Les options Hard Drive Network Diagnostics et Enter Setup (Disque dur, Diagnostics réseau et Entrée dans le programme de configuration) figurent dans ce menu. Les périphériques répertoriés dans le menu d'amorçage dépendent des périphériques amorçables dans le système. Ce menu est utile lorsque vous tentez d'amorcer un périphérique donné ou d'afficher les diagnostics du système. L'utilisation du menu Boot ne modifie pas la série d'amorçage stockée dans le BIOS.

Options de configuration du système (BIOS)

Tableau 3. Informations sur le système

Option	Fonction
BIOS Version	Indique la révision du BIOS.
Service Tag	Affiche le nombre de service de l'ordinateur.
Asset Tag	Affiche le nombre d'inventaire de l'ordinateur.
Ownership Tag	Affiche les informations de propriétaire.
Manufacture Date	Affiche la date de fabrication.
Ownership Date	Affiche la date de propriété.
Memory Installed	Affiche la mémoire installée sur l'ordinateur.
Memory Available	Affiche la mémoire disponible sur l'ordinateur.
Memory Speed	Affiche la vitesse de la mémoire.

Tableau 4. Informations sur la batterie

Option	Fonction
AC Adapter	Affiche des informations sur l'adaptateur secteur.
Battery Status	Affiche l'état actuel de la licence.
Battery Charge State	Indique si la batterie est en cours de chargement ou de déchargement.
Battery Health	Affiche l'état en cours de la batterie.
Tableau 5. Boot Sequence (Séquence d'amorçage)
Option	Fonction
File Browser Add Boot Option	Cette liste spécifique l'ordre selon lequel le BIOS va parcourir les péripériques pour trouver un système d'exploitation à démarrer. Cette option permet d'ajouter un nouveau péripérisque.
File Browser Del Boot Option	Permet de retirer un péripérisque de la série d'amorçage.
Tableau 6. Date/Heure
Option	Fonction
System Date	Affiche la date du système.
System Time	Affiche l'heure du système
Tableau 7. System Configuration (Configuration du système)
Option	Fonction
USB Configuration	Active ou désactive l'amorçage à partir d'un péripérisque USB de stockage de masse. Par défaut : activé
Miscellaneous Devices	Permet d'activer ou de désactiver divers péripérisques intégrés :· Enable/Disable Front Camera Device (Activer/ désactiver l'appareil photo avant)· Enable/Disable Rear Camera Device (Activer/ désactiver laamera arrêté)· Enable/Disable Media Card (Activer/désactiver la carte multimédia)· Enable/Disable GPS (Activer/désactiver le GPS)
Tableau 8. Video
Option	Fonction
LCD Brightness	Indique la luminosité du panneau lorsque le capteur de lumière ambiente est désactivé.· Brightness on Battery (Luminosite sur batterie)
Tableau 9. Sécurité
Option	Description
Admin Password	Ce champ permet de définir, modifier ou supprimer le mot de passer de l'administrateur (admin) (appele parfois mot de passer d'installation). Le mot de passer admin active plusieurs fonctions de sécurité.Par défaut, le lecteur n'a pas de mot de passer.Pour ajouter un nouveau mot de passer :Enter the old password (Entrer l'ancien mot de passer)Enter the new password (Entrer le nouveau mot de passer)Confirm the new password (Confirmer le nouveau mot de passer)Clique sur OK après la saisie des informations de mot de passer.
System Password	Permet de définir, charger ou supprimer le mot de passer de l'ordinateur (appeléAAParavant mot de passer principal).Par défaut, le lecteur n'a pas de mot de passer.Pour ajouter un nouveau mot de passer :Enter the old password (Entrer l'ancien mot de passer)Enter the new password (Entrer le nouveau mot de passer)Confirm the new password (Confirmer le nouveau mot de passer)Clique sur OK après la saisie des informations de mot de passer.
Strong Password	Enable strong password (Activer les mots de passer complexes): cette option estdésactivée par défaut.
Password Configuration	Ces zones définissent le nombre minimal et maximal de caractères autorisés pour les mots de passer d'administration et système. Les modifications de ces champs ne sont appliquées que lorsqu'elles sont validées en cliquant sur le bouton Appliquer ouenregistrées avant de quitter le programme de configuration.Admin Password Min (Min pour mot de passer Admin)Admin Password Max (Max pour mot de passer Admin)System Password Min (Min pour mot de passer système)System Password Max (Max pour mot de passer système)
Password Change	Permet de déterminer si les modifications des mots de passer système et du disque dur sont autorisés lorsqu'un mot de passer d'administration est défini.Réglage par défaut: Allow Non-Admin Password Changes (Autoriser leschangements de mot de passer non admin)
Non-Admin Setup Changes	Cette option vous permit de déterminer si des changements à la configuration sont autorisés ou non lorsqu'un mot de passer administrateur est défini.Réglage par défaut: Allow Wireless Switch Changes (Autoriser leschangements de commutateur sans fil)
Option	Description
TPM Security	Cette option permet d'activer etrendrevisible ou non pour le système d'exploitation la plate-forme TPM (Trusted Platform Module).Réglage par défaut:TPM Security (Sécurité TPM)
	REMARQUE:Les options d'activation,désactivation etd'effacementne sont pas affectéessiyouchargezles valeurspardéfaut du programme de configuration. Les modificationsde cette option sont appliquéesimmediatement.
PTT	Permet d'activer ou de désactiver la prise en charge de PTT.Réglage par défaut:PTT Security (Sécurité de PTT)Réglage par défaut:Revoke Trust
Computrace (R)	Ce champ permit d'activer l'interface du module BIOS du Service Computrace en option depuis le logiciel/ Absolute.Réglage par défaut:Deactivate (Désactiver)DésactiverActivate (Activer définitivement)
Admin Setup Lockout	Permet d'activer ou de désactiver l'options d'entrée dans le programme de configuration lorsqu'un mot de passer admin estdéfini.Réglage par défaut:Enable Admin Setup Lockout (Activer le verrouillage de la configuration admin)

Tableau 10. Boot Sécurisé

Option	Fonction
Secure Boot	Active ou désactive l'amorçage sécurisé. Par défaut :déscientisé
Expert Key Management	Permet de:gérer toutes les clés d'amorçage sécurisé.
Tableau 11. Performance (Performances)
Option	Description
Multi Core Support	Indique si le processus aura un ou tous les coeurs activés. Certaines applications seront plus performantes avec des coeurs supplémentaires.Par défaut : All (Tous)12
Intel SpeedStep	Permet d'activer ou de désactiver le mode Intel SpeedStep du processeur.Réglage par défaut : Enable Intel SpeedStep (Activer Intel SpeedStep)
C States Control	Permet d'activer ou de désactiver les états de voirie supplémentaires du processeur.Réglage par défaut : C States (États C)
Intel TurboBoost	Permet d'activer ou de désactiver le mode Intel TurboBoost du processeur.
Option	Description
	• Réglage par défaut: Enable Intel TurboBoost (Activer Intel TurboBoost) – Permet de faire augmenter les performances du processeur ou du processeur graphique par le pilote Intel TurboBoost.
Hyperthread Control	Cette option permet aux utilisateurs d'activer et de désactiver le contrôle HyperThread.
	• Hyperthread Control (Contrôle HyperThread, sélectionné par défaut)

Tableau 12. Power Management (Gestion de l'alimentation)

Option	Description
AC Behavior	Permet à l'ordinateur de semettre sous tension automatiquement lorsqu'el'adaptateur CA est branché. L'options est déactivée.Wake on AC (Activation réseau LAN/WLAN)
Wake on LAN	Cette option permet d'activer l'ordinateur hors tension avec un signal LAN spécial.L'activation à partir de la veille n'est pas affectée par ce paramètre et elle doit êtreactivée sur le système d'exploitation. Cette fonction fonctionne uniquement lorsqu'el'ordinateur est connecté à une alimentation CA.Disabled (Désactivé): empêche le système d'être mis sous tension par dessignaux spéciaux LAN lorsqu'il reçoit un signal d'activation du LAN ou d'unLAN sans fil. (Paramètre par défaut)LAN Only (LAN uniquement): permit au système d'être mis sous tensionpar des signaux LAN spéciaux.

Tableau 13. POST Behaviour (Comportement du POST)

Option	Description
Adapter Warnings	Vous permet d'activer les messages d'ajretissement de l'adaptateur lorsque certains adaptateurs secteur sont utilisés. L'options est activée par défaut. • Enable Adapter Warnings (Activer les avertissements relatifs à l'adaptateur)
POST Hotkeys	Indique si l'écran d'ouverture affiche un message indiquant la série de touches requise pour entrer dans le menu d'options d'amorçage du BIOS. • Réglage par défaut: Enable F12 Boot Option Menu (Activer par F12 le menu des options de démarrage)

Tableau 14. Prise en charge de la virtualisation

Option	Description
Virtualization	Cette option indique si un monitreur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie de virtualisation Intel.
	• Réglage par défaut : Enable Intel Virtualization Technology (Activer la technologie Intel Virtualization)

Tableau 15. Sans fil

Option	Description
Wireless Device Enable	Permet d'activer ou de désactiver les péripériques sans fil.
	• WLAN
	• Bluetooth
	Toutes les options sont activées par défaut.
Tableau 16. Maintenance (Maintenance)
Option	Description
Service Tag	Affiche le numéro de service de l'ordinateur.
Asset Tag	Permet de creator un numéro d'inventaire système si aucun numéro d'inventaire n'a été définiti. Cette option n'est pas définie par défaut.
Tableau 17. System Logs (Journaux système)
Option	Description
BIOS events	Affiche le journal des événements du système et permet de l'effacer.
	• Effacer le journal

Dépannage de l'ordinateur

Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur.

ePSA est un outil de diagnostics disponible sur votre ordinateur. Il contient une série de tests portant sur le matériel de l'ordinateur. Vous pouvez exécuter ces tests, même si l'ordinateur ne dispose pas de support multimédia (disque dur, lecteur optique, etc.). En cas de défaillance d'un composant testé par ePSA, le système affiche un code d'erreur et génère un bip.

Fonctions

• Interface graphique utilisateur Automatic Default Operation (Opération par défaut automatique) : exécuté le test sur tous les périhériques en permettant à l'utilisateur d'interr compromettre le test et de sélectionner n'importe quel périhérique.
• Vérifie que l'enregistrement MBR (Master Boot Record) est prêt pour l'amorçage dans un environnement de système d'exploitation complet Test du panneau de la tablette Test de mémoire vidéo Test de batterie Test de chargeur
• Analyse de journal d'événements Test de cache multiprocesseur

Exécution de l'utilitaire de diagnosticpsa

REMARQUE: Effectuez les étapes suivantes pour exécuter l'utilitaire de diagnostic ePSA en mode DOS sans utiliser un clavier externe.

1. Mettez en route le système et appuyez sur la touche d'augmentation du volume pour démarrer les tests.
2. L'ordinateur va lancer l'exécution de l'utilitaire ePSA.

1. Lors des tests, vous devez répondre OUI ou NON à une question. Pour répondre OUI, appuyez sur le bouton d'augmentation du volume. Pour répondre NON, appuyez sur le bouton de diminution du volume.

1. Appuyez sur le bouton Sécurité (Ctrl-Alt-Suppr) pour cliquer sur OK à la fin des tests.

1. Vous pouvez également utiliser les boutons d'augmentation et de diminution du volume comme touche pour passer d'une option à l'autre.

Codes de bips

L'ordinateur peut émettre des séries de bips au cours du démarrage si l'écran n'affiche pas d'erreur ou de problème. Ces séries de bips, appelées codes de bips, identifient divers problèmes. Le délai entre chaque bip est de 300 ms et de 3 secondes entre chaque groupe de bips et le bip est émis pendant 300 ms. Après chaque bip et groupe de bips, le BIOS doit détecter si l'utilisateur appuie sur le bouton Marche/Arrêt. Dans ce cas, le BIOS quitte la boucle et exécute l'arrêt normal et le système d'alimentation.

Code cause et dépannage

1 Total de contrôle ROM BIOS en cours ou ayant échoué Défaillance de la carte système. Couvre l'endommagement du BIOS ou une erreur ROM 2 Aucune RAM détectée Aucune mémoire n'est déte 3 Erreur du jeu de puce (jeu de puce North et South Bridge, erreur DMA/IMR/minuteur), échec du test de l'horloge calendrier, échec Gate A20, échec puce Super I/O, échec du test du contrôleur du clavier Défaillance de la carte système 4 Défaillance de lecture/écriture en RAM Défaillance de la mémoire 5 Défaillance de l'alimentation de l'horloge temps réel Défaillance de la batterie CMOS 6 Échec du test du BIOS video Défaillance de la carte vidéo 7 UC-Échec du test de la mémoire cache Défaillance du processeur 8 Écran Défaillance de l'écran

Codes d'erreur LED

Les codes LED de diagnostic sont communiqués via le voyant du bouton Marche/Arrêt. Ce bouton clignote en fonction du code LED correspondant à l'erreur. Par exemple : lorsque la mémoire n'est pas détectée (code LED 2), le voyant du bouton Marche/Arrêt clignote deux fois, marque une pause, clignote deux fois, marque une pause, et ainsi de suite jusqu'à ce que le système soit mis hors tension.

Code cause et dépannage

1 Carte système : défaillance de la ROM du BIOS. La défaillance de la carte système. Couvre l'endommagement du BIOS ou une erreur ROM. 2 Mémoire : aucune mémoire/RAM détectée. 3 Erreur du jeu de puce (jeu de puce North et South Bridge, erreur DMA/IMR/minuteur), échec du test de l'horloge calendrier, échec Gate A20, échec puce Super I/O, échec du test du contrôleur du clavier. Défaillance de la carte système. 4 Défaillance de lecture/écriture en RAM. Défaillance de la mémoire.

Code cause et dépannage

5 Défaillance de l'alimentation de l'horloge temps réel

Défaillance de la batterie CMOS

6 Échec du test du BIOS vidéo

Défaillance de la carte vidéo

7 UC - Échec du test de la mémoire cache

Défaillance du processeur

8 Ecran

Défaillance de l'écran

Dépannage du numéraire wacom

L'applet Wacom Tablet Settings permet d'ajuster plusieurs règles du numériseur. Une fois les pilotes Wacom chargés, une icône apparaît dans la barre d'état système.

Dépannage

1. Vérifiez les informations système pour déterminer le nombre de points tacides détectés.
2. Cliquez avec le bouton droit de la souris sur Ordinateur et sélectionnez Propriétés dans le menu. Le nombre de points tactiles apparait dans la fenêtre d'information.

System

Rating:

Processor:

REMARQUE: Les points de contact dans la fenêtre de propriétés indiquent que le pilote a été installé sur la tablette. Pour plus d'informations sur le pilote, reportez-vous aux étapes suivantes.

Ouvrez le Gestionnaire de périphériques et vérifiez que le numérique est bien reconnu par la tablette. - Afin de vérifier cela, accédez au Device Manager → Human Interface Devices → I2C HID Device. Effectuez un clic droit sur l'onglet Détails et choisissez ID du matériel. - Vérifiez que le périphérique description répertorie Wacom et vérifiez également qu'un point d'exclamation jaune s'affiche à côté de ce dernier. - Si le périphérique n'est pas reconnu, vérifiez qu'il figure sous Périphériques inconnus et mettez à jour le pilote du périphérique inconnu.

Caractéristiques

REMARQUE: Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Démarrer Aide et support et sélectionnez l'option qui permet d'afficher les informations relatives à votre ordinateur.

Informations sur le système
Jeu de puces	Intel Atom Z2760
Largeur de bus DRAM	32 bits
Flash EPROM	SPI 4M bits
Processeur
Type	Intel Atom Z2760
Fréquence du bus externe	800 MHz
Mémoire
Capacité mémoire	2 Go
Type de mémoire	LPDDR2
Audio
Type	Codec I2S bicanal
Contrôleur	Realtek ALC3261
Conversion stéréo	24 bits
Interface :
Interne	interface audio I2 S
Externe	connecteur de microphone (entrée) et connecteurs de casque/ haut-parleurs stéréo
Haut-parleurs	haut-parleurs stéréo 2 x 1 W
Amplificateur intégré de haut-parleurs	1 W par canal
Vidéo
Type de vidéo	intégré
Bus de données	interne
Contrôleur vidéo	Intel Graphics Media Accelerator

Communications

Carte réseau	LAN Gigabit USB 2.0 via la station d'accueil
Sans fil	carte haut débit mobile (en option)
Ports et connecteurs
Audio	un microphone et un connecteur combiné écouteurs/haut-parleurs stéréo
Vidéo	un connecteur mini HDMI
USB	un connecteur USB 2.0
Lecteur de carte mémoire	Un lecteur de cartes mémoire 3 en 1
Écran
Type	HD IPS LED
Taille	10,1 pouces haute définition (HD)
Dimensions :
Hauteur	125,11 mm (4,93 pouces)
Largeur	222,52 mm (8,76")
Diagonale	255,28 mm (10,05")
Zone active (X/Y)	222,52 mm/125,11 mm
Résolution maximale	1366 x 768 pixels
Luminosité maximale	450 nits
Fréquence de rafraîchissement	60 Hz
Angles minimums de visualisation :
Horizontal	80/80
Vertical	80/80
Pas de pixel	0,1629 x 0,1629

Batterie

Type	lithium ion 2 éléments (30 Wh)	lithium ion 4 éléments (60 Wh)
Dimensions
Longueur	238,30 mm (9,38")	238,30 mm (9,38")
Hauteur	5,48 mm (0,22")	10,03 mm (0,39")
Largeur	86,50 mm (3,40")	86,50 mm (3,40")
Poids	220,00 g (0,49 lb)	373,00 g (0,82 lb)
Tension	7,4 V CC	7,4 V CC
Batterie
Plage de températures
En fonctionnement	de 0° C à 50°C (de 32°F à 158°F)	de 0° C à 50°C (de 32°F à 158°F)
Hors fonctionnement	de -20°C à 65°C (de -4°F à 149°F)	de -20°C à 65°C (de -4°F à 149°F)
Pile bouton	lithium-ion CR2025 3 V
AC Adapter
Type
Tension d'entrée	de 100 VCA à 240 VCA
Courant d'entrée (maximal)	0,87 A
Fréquence en entrée	de 50 Hz à 60 Hz
Puissance de sortie	30 W
Courant de sortie (30 W)	1,54 A
Tension de sortie nominale	19 VCC/1,58 A; 19,5 VCC/1,54 A
Plage de températures :
En fonctionnement	De 0° C à 35°C (de 32°F à 95°F)
Hors fonctionnement	De -40°C à 65°C (de -40°F à 149°F)
Caracteristiques physiques
Hauteur (avec sécurité)	de 10,50 mm à 13,40 mm (de 0,41" à 0,53")
Largeur	274 mm (10,79")
Profondeur	176,60 mm (6,95")
Poids (minimum)	658 g (1,51 lb)
Conditions environnementales
Température :
En fonctionnement	de -25°C à 85°C
Stockage	de -40°C à 85°C
Humidité relative (maximale) :
En fonctionnement	de 10 % à 90 % (sans condensation)
Stockage	de 5 % à 95 % (sans condensation)
Altitude (maximale) :
En fonctionnement	de -16 m à 3048 m (de -50 à 10 000 pieds)
Hors fonctionnement	De -15,2 m à 10 668 m (de -50 pieds à 35 000 pieds)
Niveau de contaminants atmosphériques	G1 selon la norme ISA-S71.04-1985

Contacter dell

REMARQUE: Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur la facture d'achat, le bordereau de colisage, la facture, le catalogue des produits Dell.

Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell :

1. Consultez le site dell.com/support.
2. Sélectionnez la catégorie d'assistance.
3. Sélectionnez l'option appropriée dans le menu déroulant Country/Region (Pays/Région) situé en haut de la page.
4. Sélectionnez le lien de service ou d'assistance approprié.
