Type de produit	Carte de réception TV satellite externe
Marque	PINNACLE
Modèle	PCTV 400E
Interface de connexion	USB 2.0
Type de tuner	Satellite DVB-S
Gamme de fréquences	950 à 2175 MHz
Démodulateur	Philips TDA 10086HT
Format TV	DVB-S
DiSEqC	Version 1.0
Alimentation LNB	13 V / 18 V, 350 mW max
Système d'exploitation requis	Windows XP (Familiale, Pro, Media Center 2005) avec dernier service pack
Configuration minimale	Processeur Pentium IV 1,8 GHz, 256 Mo RAM, 5 Go disque dur libre, carte graphique compatible DirectX 8, carte son compatible DirectX9
Fonctions principales	Réception TV/radio satellite, timeshift, enregistrement sur disque dur ou DVD, télétexte, guide électronique des programmes (EPG)
Alimentation	Bloc d'alimentation externe (varie selon pays)
Contenu du coffret	PCTV 400e, CD d'installation, télécommande avec piles, bloc d'alimentation, câble USB 2.0, guide d'installation
Entretien	Nettoyer avec un chiffon doux, sec et antistatique
Sécurité	Respecter les consignes : ne pas ouvrir, éviter l'humidité, débrancher en cas d'orage
Recyclage	Ne pas jeter avec les déchets ménagers, rapporter en point de collecte
Piles télécommande	Recycler les piles usagées

FOIRE AUX QUESTIONS - PCTV 400E PINNACLE

Comment installer le PCTV 400E ?

Connectez l'entrée antenne à votre antenne satellite, puis reliez le PCTV 400E à votre ordinateur via le câble USB fourni. Insérez le CD d'installation et suivez les instructions à l'écran. Utilisez exclusivement le câble USB fourni.

Quels sont les prérequis système ?

Configuration minimale : processeur Pentium IV 1,8 GHz, 256 Mo RAM, 5 Go d'espace disque libre, carte graphique compatible DirectX 8, carte son compatible DirectX9. Système d'exploitation : Windows XP avec dernier service pack.

Puis-je recevoir les chaînes HD ?

Le PCTV 400E est un récepteur DVB-S (satellite) standard. Pour la HD, une configuration plus puissante est recommandée : processeur Pentium IV 2,8 GHz, 512 Mo RAM. Assurez-vous que votre antenne satellite et LNB sont compatibles HD.

Que faire si la réception est mauvaise ?

Vérifiez la qualité du câble coaxial et des connexions. Assurez-vous que l'antenne est correctement orientée vers le satellite. Utilisez un câble de bonne qualité. Si le problème persiste, consultez le guide de l'utilisateur.

Comment enregistrer une émission ?

Avec le logiciel Pinnacle MediaCenter, vous pouvez programmer des enregistrements via le guide électronique des programmes (EPG) ou manuellement. Les enregistrements sont stockés sur votre disque dur et peuvent être gravés sur DVD.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement et qu'elles sont neuves. Ne mélangez pas piles neuves et usagées. Dirigez la télécommande vers le récepteur. Si le problème persiste, la télécommande peut être défectueuse ; contactez votre revendeur.

Puis-je utiliser le PCTV 400E avec Windows 10 ?

Le PCTV 400E a été conçu pour Windows XP. Sur Windows 10, il peut fonctionner avec des pilotes en mode compatibilité, mais sans garantie. Visitez le site de Pinnacle pour d'éventuelles mises à jour.

Comment mettre à jour les pilotes ?

Les pilotes se trouvent sur le CD fourni. Pour les mises à jour, consultez le site web de Pinnacle Systems. Notez que le fichier Lisezmoi sur le CD contient les dernières modifications.

Que faire en cas de condensation ?

Si de la condensation se forme à l'intérieur, éteignez l'appareil et débranchez-le. Attendez environ 1 heure pour que l'humidité s'évapore avant de le rallumer. Évitez les changements brusques de température.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas le PCTV 400E avec les ordures ménagères. Rapportez-le à un point de collecte ou à votre revendeur pour un recyclage adapté et respectueux de l'environnement. Les piles usagées doivent également être recyclées séparément.

MODE D'EMPLOI PCTV 400E PINNACLE

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelles procédés que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction de la présence manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d’entreprise de Pinnacle Systems GmbH, y compris conseil, montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Table des matières

Consignes de sécurité 1

Contenu du coffret 5

Configuration système requise 6

Matériel 6

Logiciels 6

Raccordements 7

Raccordement de l'ordinateur 8

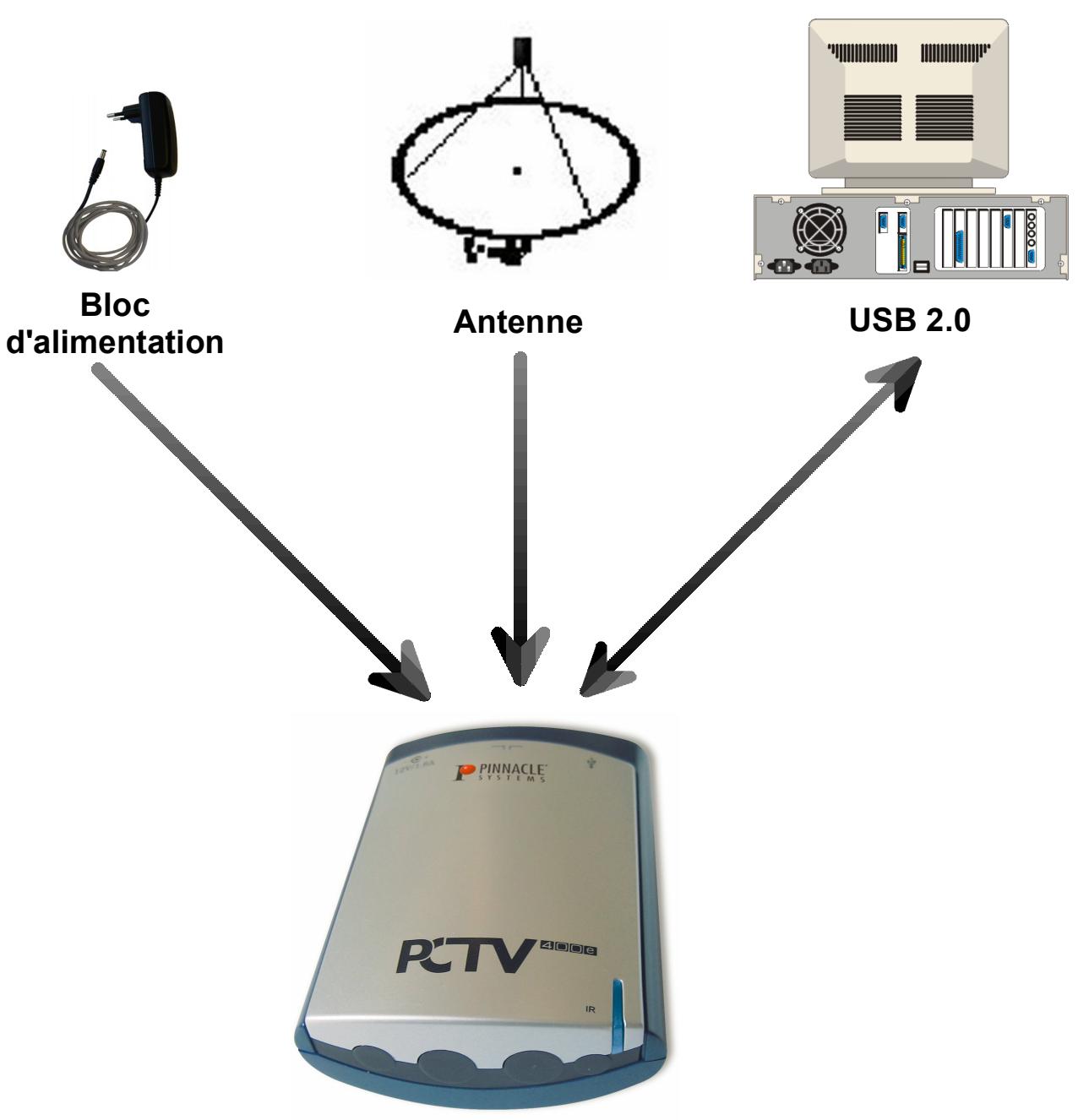

Exemple de configuration 9

Caractéristiques techniques 10

Système bus 10

Entrée d'antenne 10

Tuner 10

Démodulator 10

Format TV 10

DiSEqC 10

Alimentation LNB 10

Pour votre propre sécurité et pour assurer le fonctionnement optimal de votre installation, veuillez respecter les consignes suivantes.

Câble d'alimentation et fiche de raccordement

Pour éviter tout dysfonctionnement de l'appareil et prévenir tout risque de choc électrique, d'incendie ou de blessure, respectez scrupuleusement les points suivants :

Pour couper complètement la tension secteur, vous devez débrancher la fiche secteur. Pour débrancher l'appareil du secteur, toujours saisir la fiche de raccordement et ne jamais tirer sur le cable. - Ne jamais brancher ou débrancher le cable d'alimentation avec les mains mouillées. - Tenir le cable d'alimentation éloigné des radiateurs et autres sources de chaleur. - Ne jamais poser d'objets lourds sur le cable d'alimentation. - Ne jamais tenter de réparer ou d'apporter une quelconque modification à la fiche de raccordement. - Nettoyer régulièrement la fiche de raccordement pour éviter le dépôt de poussière, les salissures, etc. - En cas de chute de l'appareil ou de toute autre détérioration, éteignez-le et débranchez le cable d'alimentation. - En cas d'odeurs ou de bruits inhabituels émanant de l'appareil, éteignez-le et débranchez le cable d'alimentation. Consultez votre revendeur. - Durant un orage, il est interdit de brancher ou de débrancher les lignes d'antenne et de transmission des données.

Lieu d'installation

Pour l'installation de l'appareil, il convient de respecter les points suivants :

• Pas d'exposition directe au soleil ou d'installation à proximité de radiateurs ou d'autres sources de chaleur ni dans des véhicules stationnés au soleil fenêtres fermées.
• Éviter les températures très élevées (supérieures à 35°C) ou une humidité importante (supérieure à 90%).
• Pas d'exposition anormale à la poussière ou à des risques d'introduction de sable.
• Éviter les endroits soumis à des vibrations ou secousses et désire és.
• Ne pas installer l'appareil sur un support inflammable, par exemple une couverture textile.
• Ne pas installer l'appareil à proximité de récipients contenant de l'eau (vases), baignoires, lavabos, etc. ni à des endroits exposés à la pluie. L'appareil risque d'être gravement endommagé par la pénétration de liquide à l'intérieur.

Installation avec d'autres appareils

• Installer l'appareil horizontalement et ne jamais poser d'objets lourds dessus.
• Ne pas installer l'appareil sur un amplificateur ou tout autre appareil dégageant de la chaleur.

Boîtier et composants internes

• Ne jamais retirer ou ouvrir les éléments du boîtier et ne jamais tenter d'effectuer soi-même des réparations. La maintenance et les réparations doivent être confiées exclusivement à des techniciens dûment qualifiés.
• Ne pas introduire les doigts ou des objets à l'intérieur de l'appareil. Tout contact avec les composants internes est dangereux et peut entraîner des blessures graves et endommager l'appareil.
• Ne pas poser d'objets sur l'appareil. Pour nettoyer l'appareil, utilisez exclusivement un chiffon doux, sec et antistatique.

Formation de condensat

De la condensation peut se former dans l'appareil dans les cas suivants :

• Directement après la mise en marche d'une source de chaleur à proximité. Si la pièce dans laquelle est installé l'appareil est très humide ou remplie de vapeur d'eau. Lorsque l'appareil passe d'un endroit froid à un endroit chaud.

L'humidité à l'intérieur de l'appareil peut parfois entraîner des dysfonctionnements. Dans ce cas, éteignez l'appareil, puis attendez environ 1 heure afin que l'humidité puisse s'évaporer. Vous pourrez ensuite rallumer l'appareil.

Non-utilisation

Si l'appareil doit rester inutilisé de façon prolongée, débranchez-le du secteur.

Accessoires

Utilisez exclusivement les accessoires fournis ou commandés afin d'éviter tout risque d'incendie ou de choc électrique ainsi que les effets parasites. L'appareil ne doit être raccordé qu'avec le câble USB fourni. N'utilisez pas de rallonges non appropriées à cet usage.

Piles

• Insérez les piles fournies comme indiqué dans le logement de la télécommande
• Ne jamais utiliser ensemble des piles neuves et usagées ou bien des piles de type différent (standard, alcalines) !
• Par respect pour l'environnement, veuillez rapporter les piles usagées au point de collecte le plus proche!

Les piles ne doivent pas être mises aux ordures ménagères. La législation sur les piles oblige le consommateur à rapporter les piles défectueuses ou usagées au commerçant ou à un point de collecte conçu à cet effet.

Droits d'auteur

Veillez à toujours respecter les droits d'auteur lors de l'utilisation de fichiers musicaux, de fichiers vidéo ou de photos numériques.

Toutes les modifications et les ajouts de dernier minute n’ayant pu être pris en compte dans la documentation imprimée se trouvent dans le fichier Lisezmoi sur le CD-ROM fourni.

Récupération et recyclage

Les composants électriques ne doivent pas être mis aux ordures ménagères. Veuillez rapporter les appareils défectueux ou dont vous ne vous servez plus au commerçant ou à un point de collecte conçu à cet effet afin qu'ils soient recyclés de manière adaptée et respectueuse de l'environnement !

Nous vous félicitons pour l'achat de votre PCTV 400e !

Grâce au PCTV 400e, vous pouvez recevoir sur votre ordinateur la télévision, la radio et des signaux de données par satellite (DVB-S):

le PCTV 400e possède en effet un tuner satellite numérique conçu pour recevoir au moyen d'une installation satellite (antenne parabolique et LNB universal) toutes les chaînes de télévision et de radio non cryptées diffusées selon la norme DVB-S.

Utilisé avec le logiciel Pinnacle MediaCenter, votre PCTV 400e vous permet de regarder la télévision et d'écouter la radio non seulement en live, mais aussi en différé (Timeshift), ainsi que de réaliser des enregistrements de grande qualité sur disque dur et DVD enregistrable.

Vous avez en outre accès aux services Gratris d'information que sont le télétexte et le guide électronique des programmes (EPG) afin de pouvoir consulter à tout moment les informations de votre choix et de programmer vos enregistrements de la manière la plus simple et la plus conviviale qui soit.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV 400e !

PCTV 400e

CD d'installation

Télécommande avec piles (l'illustration n'est qu'un exemple)

Bloc d'alimentation (varie selon le pays)

Cable compatible USB 2.0

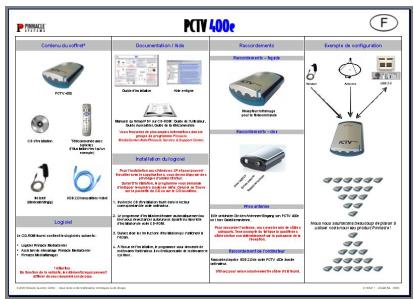

Guide d'installation Manuels au format PDF sur CD-ROM : Guide de l'utilisateur, Guide du matériel, Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de ceux mentionnés ci-dessus.

Pour que votre carte PCTV 400e fonctionne parfaitement, votre système doit remplir les conditions suivantes :

Processeur

Au moins : Pentium IV cadencé à 1,8 GHz, Pentium Mobile cadencé à 1,3 GHz ou processeur AMD Athlon XP équivalent (uniquement pour SD)

Recommande : Pentium IV cadencé à 2,8 GHz, Pentium Mobile cadencé à 1,6 GHz ou processeur AMD Athlon 64 équivalent (pour SD et HD)

Mémoire vive

Au moins : 256 Mo RAM

Recommandé : 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX 8

Recommande : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Lecteur graveur de cd-rom/dvd-rom

Au moins : lecteur de CD-ROM / DVD-ROM

Recommande: graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Reliez l'entrée antenne de votre PCTV 400e à votre antenne satellite.

Pour raccorder l'antenne, vous avez besoin de câbles adéquats. Tenez compte du fait que la qualité des câbles influe considérablement sur la qualité de la réception.

Raccordement de l'ordinateur

Raccordez la prise USB 2.0 de votre PCTV 400e à votre ordinateur.

Utilisez pour cela exclusivement le câble USB fourni.

Système bus

USB 2.0

Entrée d'antenne

Philips TDA 8263HN Gamme de fréquences : 950 à 2175 MHz

Démodulateur

Philips TDA 10086HT

Format TV

DVB-S

Diseqc

DiSEqC 1.0

Alimentation LNB

13 V / 18 V, 350 mW au plus
