MODE D'EMPLOI TU-15 BOSS

Le compartiment à piles du TU-15 est vide à sa sortie d’usine. Reportez-vous au paragraphe « Remplacement des piles » pour plus de détails.

• Compatible avec les guitares à sept cordes et les basses à six cordes. Comporte une fonction Flat Tuning permettant d’abaisser l’accordage globalement de un à cinq demi-tons (soit deux tons et demi au maximum). Fonction Open Tuning avec accordages préréglés DROP D (mi abaissé en ré), OPEN D/E/G/A (open-tunings en ré/mi/sol/la), et DADGAD (ré-la-ré-sol-la-ré). Mode OCTAVE ADJUST permettant de conserver la bonne hauteur en jouant sur les frettes. Mode SOUND permettant d’entendre le diapason. Fonction Accu-Pitch produisant un bip lorsque l’accordage est correct. Connecteur pour adaptateur secteur optionnel. Fonction Auto Power Off évitant le déchargement des piles (en utilisation sur piles).

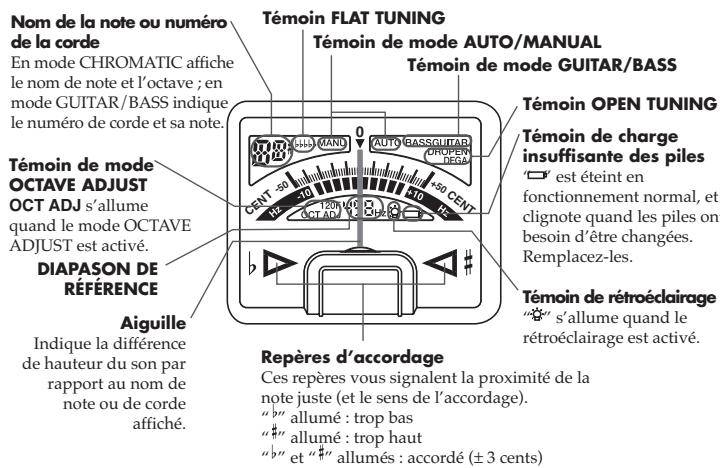

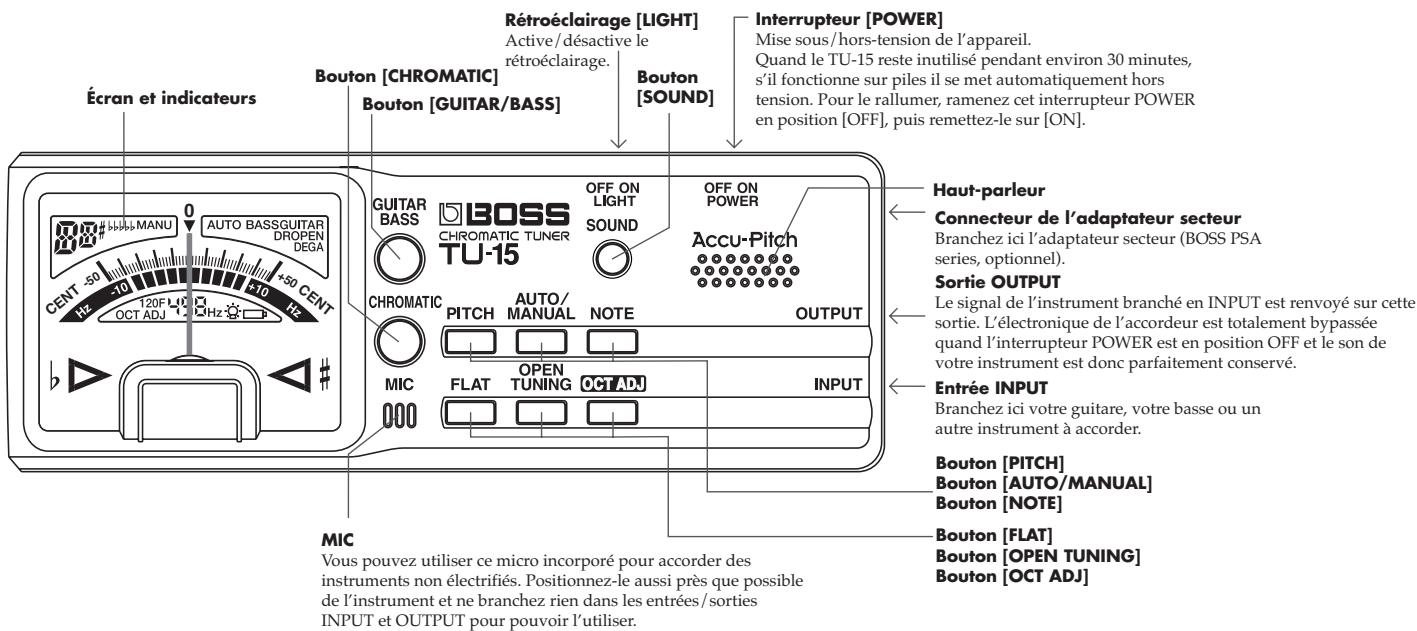

Rétroéclairage [LIGHT]

Active/désactive le rétroéclairage. Bouton [CHROMATIC] Témoin de mode OCTAVE ADJUST OCT ADJ s’allume quand le mode OCTAVE ADJUST est activé.

DIAPASON DE RÉFÉRENCE Témoin OPEN TUNING

Témoin de charge insuffisante des piles

“ ” est éteint en fonctionnement normal, et clignote quand les piles ont besoin d’être changées. Remplacez-les. Témoin de rétroéclairage “ ” s’allume quand le rétroéclairage est activé.

Repères d’accordage

Ces repères vous signalent la proximité de la note juste (et le sens de l’accordage). “ ” allumé : trop bas Des pressions successives sur le bouton [AUTO/MANUAL] font alterner entre ces modes AUTO et MANU avec changement simultané du nom de mode à l’écran.

■ À propos des modes CHROMATIC et GUITAR/BASS Description

Nom de la note et numéro d’octave.

GUITAR Appuyez une ou plusieurs fois

Permet l’accordage par numéro sur [GUITAR/BASS] pour de corde de guitare. allumer le témoin GUITAR.

GUITAR allumé, et affichage du nom et du numéro de la corde.

BASS Appuyez une ou plusieurs fois

Permet l’accordage par numéro sur [GUITAR/BASS] pour de corde de basse. allumer le témoin BASS.

“BASS” allumé, et affichage du nom et du numéro de la corde.

■ Utilisation de l’accordeur

1. Branchez l’instrument à accorder sur l’entrée INPUT.

La fréquence du diapason est affichée en clair sur l’écran.

Pour la modifier, appuyez une ou plusieurs fois sur le bouton [PITCH] jusqu’à ce que la fréquence de votre choix soit affichée (la valeur par défaut est de 440 Hz). Si l’appareil s’est éteint par la fonction Auto Power Off (mise hors-tension automatique), faites d’abord glisser l’interrupteur en position [OFF] avant de le ramener en position [ON]. 3. Passez en mode AUTO. Le mode AUTO est le mode par défaut: les noms de notes et les numéros de cordes s’affichent automatiquement. Si la mention MANU apparaît sur l’écran, appuyez sur le bouton [AUTO/MANUAL] pour basculer en AUTO. 4. Jouez une note isolée sur l’instrument. Son nom et le numéro de corde correspondante apparaissent à l’écran. L’aiguille et les guides d’accordage indiquent l’ampleur du décalage par rapport à la hauteur juste. 5. Accordez votre instrument. Le nom de note et de corde étant affiché à l’écran, accordez-vous de manière à ce que les guides d’accordage “ ” et “ ” soient tous les deux allumés, et à ce que l’aiguille de l’accordeur soit en position centrale (à zéro). Quand la hauteur est juste et stable, l’accordeur émet un bip pour vous confirmer que l’opération est achevée (fonction Accu-Pitch).

■ À propos des modes AUTO et MANUAL Mode

Vous pouvez activer/désactiver cette fonction Accu-Pitch en utilisant la procédure ci-après (la même procédure sert dans un sens et dans l’autre).

1. Mettez l’interrupteur POWER en position OFF. 2. Maintenez le bouton [SOUND] enfoncé et remettez l’interrupteur POWER sur ON. La fonction Accu-Pitch passe d’un état à l’autre et son statut en cours (ON/OFF) s’affiche à l’écran pendant environ cinq secondes.

OPEN E OPEN G OPEN A Fonction Accu-Pitch activée

Appuyez sur le bouton [FLAT] et choisissez le nombre de demi-tons dont vous voulez abaisser le son des notes apparaissant à l’écran. En accordage normal, aucun bémol n’apparaît; “ ” indique un abaissement de un demi-ton, “ ” un abaissement de un ton et ainsi de suite jusqu’à “ ” indiquant un abaissement de cinq demitons.

En mode CHROMATIC, vous pouvez faire jouer n’importe quelle note de la gamme chromatique.

En mode GUITAR/BASS, l’accordeur joue les hauteurs des cordes à vide. 1. Commencez par choisir le type d’accordage (Chromatic, Guitar, Bass, Flat, ou Open Tuning). 2. Appuyez sur le bouton [SOUND]. 3. Appuyez sur le bouton [NOTE] pour choisir la note ou le numéro de corde à accorder. 4. Accordez l’instrument par rapport à ce son de référence.

■ Mode OCTAVE ADJUST Pour vérifier que l’accordage reste valable quand vous jouez des cordes frettées, vous pouvez utiliser la fonction Octave Adjust.

Le TU-15 propose en effet un mode OCTAVE ADJUST, qui permet de repérer la nécessité de déplacer le chevalet dans un sens ou dans l’autre en faisant jouer la corde d’abord à vide puis frettée à la douzième case. 1. Commencez par accorder l’instrument en mode GUITAR/BASS. 2. Appuyez sur le bouton OCT ADJ. La mention OCT ADJ apparaît à l’écran et l’accordeur passe en mode GUITAR ou BASS. En mode MANUAL, vous pouvez choisir la corde avec le bouton [NOTE]. 3. Jouez une corde à vide. Quand le son est stabilisé, le témoin OF s’allume. 4. Rejouez alors la même corde à la douzième frette. Quand le son est stabilisé, le témoin 12 F s’allume, et l’aiguille indique la direction vers laquelle le chevalet doit être déplacé. Si l’aiguille se déplace à gauche (vers ), déplacez le chevalet vers le manche; si elle se déplace à droite (vers ), éloignez le chevalet du manche. * Pour plus de détails sur le déplacement du chevalet, reportez-vous au manuel accompagnant votre guitare. 5. Après avoir déplacé le chevalet, reprenez les étapes 3 et 4. Le réglage sera terminé quand l’aiguille restera à 0 (centre) avec 12 F allumé. 6. Après avoir réglé toutes les cordes, appuyez à nouveau sur [OCT ADJ] pour sortir du mode OCTAVE ADJUST.

■ Choix de la fréquence du diapason

La fréquence du la 4 ou A4 (le la du milieu du piano) pour un instrument (comme le piano) sur lequel les autres doivent s’accorder est appelée « diapason de référence ». La fréquence utilisée par le TU-15 s’affiche à sa mise sous tension. Elle varie de 1 Hz à chaque nouvelle pression sur le bouton [PITCH]. Vous pouvez choisir n’importe quelle valeur dans une plage de 430 Hz à 449 Hz. * La valeur par défaut est 440 Hz.

Le TU-15 dispose d’une fonction Auto Power Off qui évite aux piles de se retrouver totalement déchargées à la suite d’un oubli de l’appareil sous tension (en utilisation sur piles).

Après la mise sous tension du TU-15, si aucun bouton n’est utilisé ni aucun son n’est reçu pendant 30 minutes, l’appareil se met automatiquement hors-tension. Pour le rallumer après une extinction automatique par la fonction Auto Power Off il faut alors commencer par mettre l’interrupteur POWER en position OFF, avant de le remettre en position ON. * La fonction Auto Power Off est activée par défaut à la sortie d’usine. Vous pouvez activer/désactiver cette fonction Auto Power Off en utilisant la procédure ci-après (la même procédure sert dans un sens et dans l’autre). 1. Mettez l’interrupteur POWER en position OFF. 2. Maintenez enfoncés les boutons [PITCH], [AUTO/MANUAL], et [NOTE] et remettez l’interrupteur POWER sur ON. La fonction Auto Power Off passe d’un état à l’autre et son statut en cours (ON/OFF) s’affiche à l’écran pendant environ cinq secondes.

Fonction Auto Power Off désactivée

• Diapason de référence • Mode AUTO/MANUAL • • * Le retrait des piles (ou leur décharge complète) ramène toutes les fonctions mémorisées à leurs valeurs par défaut. (Ces valeurs resteraient toutefois mémorisées si le TU-15 était branché sur secteur pendant ce temps). 1. Appuyez sur la porte du compartiment à piles (situé sous l’appareil) et faites la glisser pour la retirer. 2. Retirez les piles usagées.

* Ne mélangez pas piles neuves et piles en partie déchargées ou des piles de types différents sous peine de risquer de les voir couler.

Étalonnage de l’aiguille

■ Mise à zéro de l’aiguille du cadran

En fonction des tribulations de l’appareil, l’aiguille du cadran peut se retrouver décalée du zéro à l’état de repos. Vous pouvez la réétalonner en procédant comme suit. * En temps normal, l’aiguille doit rester en position centrale. Ne procédez à ce réglage que si sa position d’équilibre est clairement décalée du zéro. 1. Maintenez le bouton [PITCH] enfoncé et mettez l’appareil sous tension. Vérifiez si l’aiguille est à zéro ou non. 2. Si elle ne pointe pas vers le 0, tout en maintenant le bouton [PITCH] enfoncé, tournez la vis de réglage avec un petit tournevis plat de précision (env. 1,2 mm) jusqu’à ce que l’aiguille pointe sur le 0. 3. Relâchez le bouton [PITCH] pour reprendre le fonctionnement normal. * Utilisez exclusivement un petit tournevis à tête plate de précision pour effectuer ce réglage, sans aucune brutalité. Le non-respect de cette consigne pourrait endommager irrémédiablement l’appareil.

■ Protection des piles contre une décharge accidentelle

(fonction Auto Power Off)

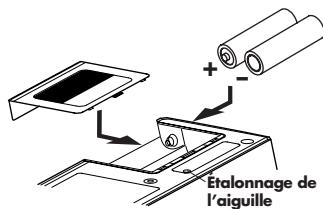

■ Remplacement des piles

5. Appuyez sur le bouton [SOUND] pour arrêter la diffusion du son.

Diapason de référence: Plage d’accordage: Environ 45 heures (rétroéclairage et mode SOUND désactivés et source continue d’un la 4), Environ 15 heures (rétroéclairage et mode SOUND activés) * Valeurs variables en fonction des conditions d’utilisation. Dimensions: 149 (L) x 58 (P) x 40 (H) mm Le compartiment à piles du TU-15 est vide à sa sortie d’usine. Reportez-vous au paragraphe « Remplacement des piles » pour plus de détails.
