TU-12 - Accordeur de guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accordeur de guitare chromatique
Marque	BOSS
Modèle	TU-12
Catégorie	Accordeur électronique
Dimensions (L x H x P)	145 x 35 x 53 mm
Poids	170 g
Alimentation	Pile 9 V ou adaptateur secteur BOSS PSA (9 V, 200 mA)
Consommation	20 mA maximum
Plage d'accords	Do1 (32,70 Hz) à Si6 (1975,53 Hz)
Hauteur standard	440 à 445 Hz par paliers de 1 Hz (préréglage 440 Hz)
Modes d'accord	Chromatique et Guitare (avec indication du numéro de corde)
Précision	1 centième
Affichage	Indicateurs LED pour note et aiguille pour la justesse
Oscillateur maître	Quartz (4,0 MHz)
Entrée	Prise INPUT (Jack 6,35 mm) pour instrument électrique
Sortie	Prise OUTPUT (Jack 6,35 mm) pour amplificateur
Microphone intégré	Oui (pour instruments acoustiques)
Entretien	Retirer la pile en cas d'inutilisation prolongée ; nettoyer avec un chiffon sec
Sécurité	Utiliser uniquement l'adaptateur secteur recommandé ; ne pas utiliser deux unités sur le même adaptateur
Pièces détachées et réparabilité	Pile standard 9 V disponible ; réparation par service agréé BOSS
Informations générales	Conforme à la classe B du règlement canadien sur les signaux parasitaires

FOIRE AUX QUESTIONS - TU-12 BOSS

Comment remplacer la pile du BOSS TU-12 ?

Retirez le couvercle du compartiment à pile, remplacez la pile usagée par une pile neuve 9 V. Si l'indicateur B clignote, la pile est faible.

Peut-on utiliser un adaptateur secteur avec le TU-12 ?

Oui, utilisez un adaptateur BOSS PSA-120/220/240 (9 V, 200 mA). Branchez-le à la prise DC IN. Si l'indicateur B clignote sous alimentation secteur, éteignez puis rallumez l'appareil.

Comment sélectionner la hauteur de référence ?

Maintenez enfoncé le bouton PITCH : l'indicateur clignote sur la hauteur actuelle (par défaut 440 Hz). Tout en maintenant PITCH, appuyez sur UP ou DOWN pour régler de 440 à 445 Hz par pas de 1 Hz.

Quels sont les modes d'accord disponibles ?

Le commutateur MODE SELECT/POWER offre deux modes : CHROMATIC (chromatique) pour accorder n'importe quel instrument, et GUITAR (guitare) qui affiche le numéro de corde (6E, 5A, etc.) pour faciliter l'accord.

Comment accorder une guitare acoustique avec le TU-12 ?

Placez le TU-12 près de la guitare pour capter le son via le micro intégré. Produisez une note isolée. L'indicateur affiche la note la plus proche et l'aiguille indique si elle est trop basse, juste ou trop haute.

Comment accorder une guitare électrique ?

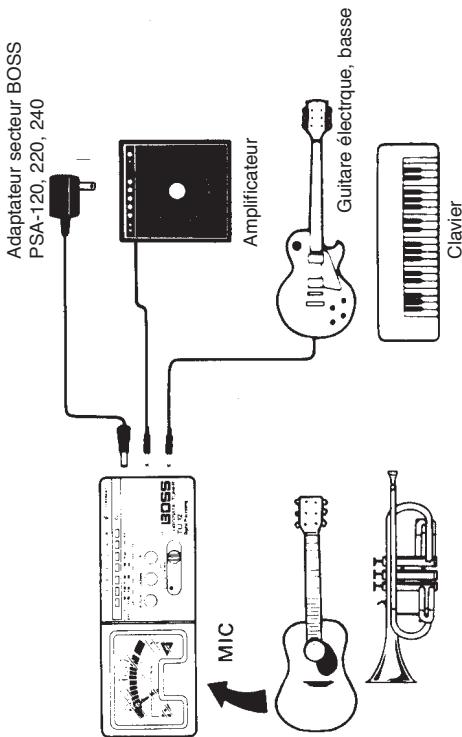

Connectez la guitare à la prise INPUT du TU-12 à l'aide d'un câble jack. Sélectionnez le mode approprié et accordez en produisant une note. Vous pouvez aussi brancher un ampli sur la prise OUTPUT.

Que signifie l'indicateur 'B' qui clignote ?

L'indicateur B (batterie) clignote lorsque la pile est faible. Remplacez-la rapidement car l'accord n'est plus fiable. Si cela se produit avec l'adaptateur secteur, éteignez puis rallumez l'appareil.

Comment interpréter les indicateurs de note et l'aiguille ?

Les indicateurs LED (C, C#, D, etc.) montrent la note la plus proche. L'aiguille centrale indique la justesse : à gauche = trop bas, au centre = juste, à droite = trop haut. Exemple : si E et # s'allument, la note est proche de F.

Le TU-12 peut-il accorder une basse ?

Oui, en mode GUITAR pour basse, l'indicateur 4E (mi de la quatrième corde) s'allume. Utilisez les boutons UP/DOWN pour sélectionner la corde à accorder.

Quelles sont les précautions d'utilisation ?

Éteignez l'appareil après usage pour économiser la pile. Ne pas utiliser deux unités sur le même adaptateur. Évitez de monter le volume de l'ampli lorsque le TU-12 est en service pour éviter des bruits parasites.

MODE D'EMPLOI TU-12 BOSS

Cet article numérique ne dépasse pas les limites de la classe B au niveau des émissions de bruits radioélectriques fixées dans le Règlement des signaux parasitaires par le ministère canadien des Communications.

Reemplacement des PILES

Si l'indicateur au-dessus de B commence à clignoter durant le fonctionnement, le bon fonctionnement de l'accordeur n'est plus possible. Veuillez remplacer la pile par une neue

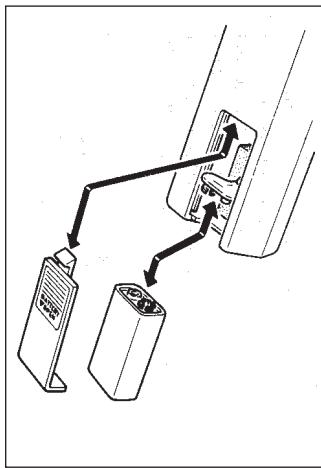

Comment remplacer la pile

1. Retirez le couvercle du compartiment de pile.

Important

Si le TU-12 ne doit pas être utilisé durant une longue période, retirez la pile pour éviter tout risque de coulure de celle-ci.

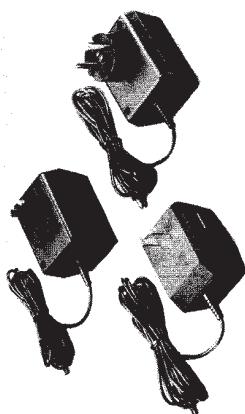

Adaptateur secteur

Pour le fonctionnement sur secteur,

veillez à utiliser un adaptateur secteur BOSS PSA-120, 220 ou 240 en fonction de la tension en vigueur dans votre pays et

IN: 120V, 220V, 240V OUT: 9V 200mA

Remarque

• Si I'indicateur B commence à clignoter alors que le TU-12 fonctionne avec l'adaptateur secteur, l'accord n'est pas possible. Si cela se produit, éteignez le TU-12 et rallumez-le.
• Quand un amplificateur est connecté au TU-12, réglez le commutateur POWER du TU-12 sur OFF immédiatement après l'accord pour éviter de consommer inutillement la pile. Plus encore,

augmenter le volume de l'amplificateur alors que le TU-12H est en service peut entraîner des bruits.

N'utilise jamais ce même adaptateur pour deux unités simultanément.

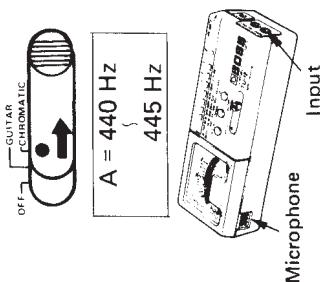

1. Sélectionnez la hauteur.

Le TU-12 a comme hauteur preset A = 440 Hz (référez-vous à "Sélection de la hauteur")

1. Produisez une note isolée.

a) Si vous accordez un instrument acoustique, placez-le près du micro.

b) Si vous accordez un instrument électronique, électrique, reliez-le par un cordon de connexion à la prise d'entrée INPUT.

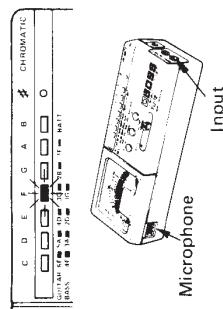

(Exemple 1) Si l'indicateur sous E s'allume comme dans le schema, cela signifie que la note produite est proche de E (mi).

(Example 2) Si les indicateurs sous G et # s'allument simultanément, cela signifie qu'une note proche de G# (sol#) est produite.

1. Réglez le commutateur MODE SELECT/ POWER sur GUITAR. Pour les guitares, l'indicateur 6E (mi de la sixième corde) s'allumera. Pour les basses, l'indicateur de 4E (mi de la quatrième corde) s'allumera. Les symboles (6E, 5A, 4D, etc.) sous les indicateurs représentent à la fois le numéro de la corde et sa note.

Choix de la corde à régler

1. Sélectionnez la hauteur.

Le TU-12 a comme hauteur préréglée A = 440 Hz (référez-vous à "Sélection de la hauteur")

Sélectionnez le nombre de la corde à régler en pressant le bouton UP (ou DOWN).

Dans le cas du schéma de gauche, vous pouvez accorder la troisième corde de la guitare et la

a) Si vous accordez une guitare acoustique, faites-lui produire le son près du microphone. b) Si vous accordez une guitare électrique, connectez-la à la prise d'entrée INPUT à l'aide d'un cordon de sélection.

Accordez-vous en produisant une note isolée. Accordez-vous en vous référant à ce mentionné plus tard.

Quand vous tenez enfoncé le bouton PITCH, l'indicateur qui clignote vous

indique que la hauteur pré-programmée est A = 440Hz

Sélectionnez la hauteur désirée en pressant le bouton UP (ou DOWN) tout en gardant enfoncé le bouton PITCH. Le clignotement de l'indicateur cessera lorsque vous relâcherez le bouton PITCH. Toutefois, la hauteur sélectionnée restera en vigueur jusqu'à extinction par le commutateur d'alimentation.

1. Mode chromatique

Lorsqu'une note est produite, l'indicateur donne le nom de la note la plus proche (C~B) et l'aiguille indique la hauteur précise simultanément.

Hauteur A = 440 Hz Trop haut

Accordé juste

Trop bas

Trop haut

Accordé juste

Trop bas Exemple 2 Hauteur A = 443Hz

1. Mode GUITAR

Avant d'accorder votre guitare avec cet appareil, accordez-vous grossièrement en

réglant la tension des cordes.

Exemple 1 Hauteur A = 440 Hz

Trop bas

Accordé juste

Trop haut

haut de 1/4 ton

Exemple 2 Hauteur A = 443Hz

Trop haut de plus

Accordé juste

Consommation. Max 20 mA Plage d'accords. do 1 ou C1 (32,70 Hz) à si6 ou B6 (1975,53 Hz) Pression. 1 centieme Oscillateur maitre...................................................................................................................................................................................................................................................................................................................................................................................................................................... Quartz (4.0 MHz) Hauteur standard.440 à 445 Hz par paliers de 1 Hz Prises. Input (entree), Output (sortie), adaptateur secteur Dimensions 145 (L) x 35 (H) x 53 P) mm Poids 170g

• Caractéristiques et/ou apparence sont sujettes à modification sans préavis.
