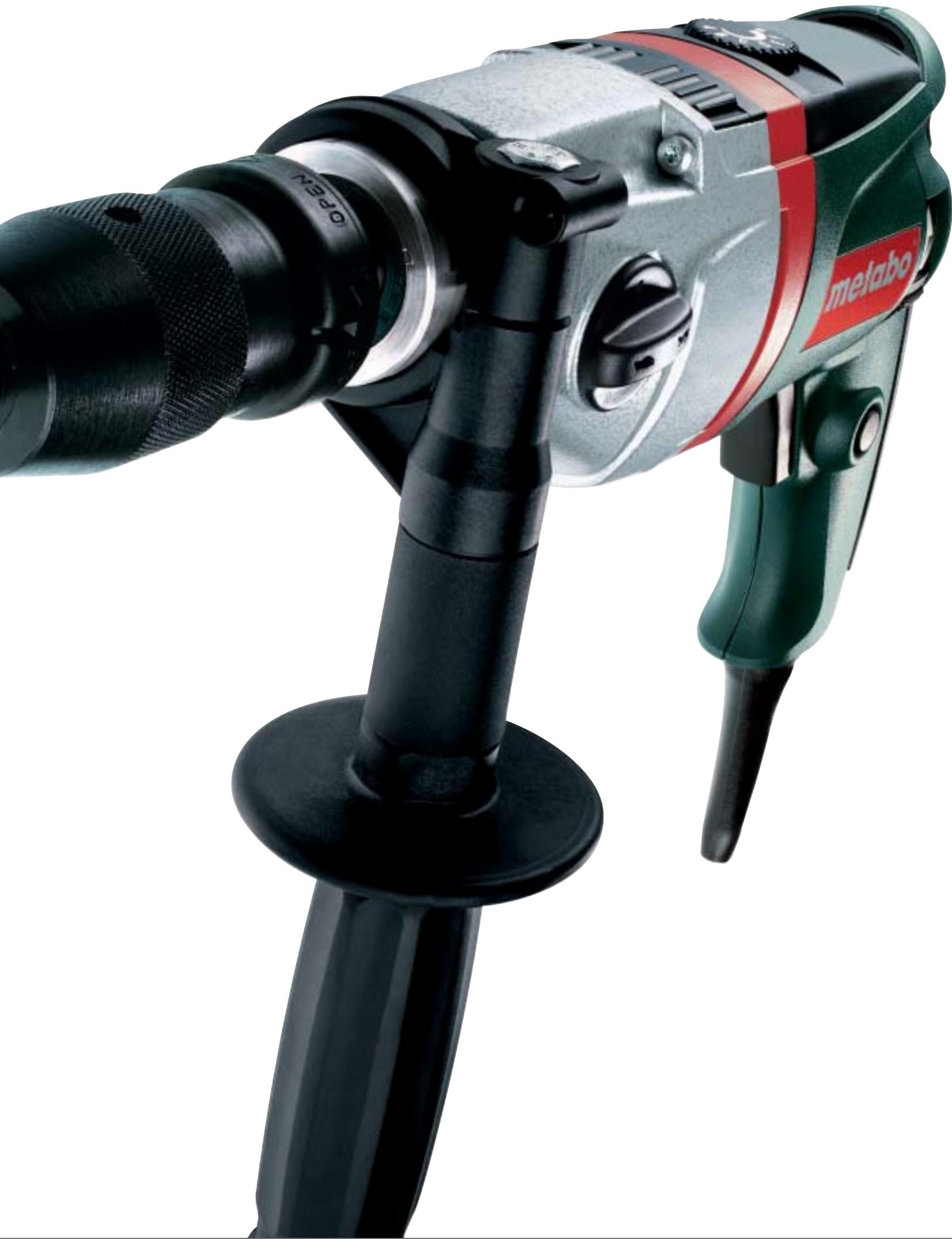

SBE 850 IMPULS - Perceuse à percussion METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion deux vitesses à variateur électronique
Marque	Metabo
Modèle	SBE 850 Impuls
Puissance absorbée nominale	850 W
Puissance utile	480 W
Poids (sans câble)	2,4 kg
Vitesse de rotation à vide	0 - 1 000 / 0 - 3 000 tr/min
Cadence de frappe max.	57 000 frappes/min
Couple de rotation	22 Nm / 9 Nm (selon vitesse)
Capacité de perçage - Béton	20 mm
Capacité de perçage - Acier	13 mm / 8 mm
Capacité de perçage - Bois tendre	40 mm / 25 mm
Mandrin	Mandrin à serrage rapide (Futuro Plus ou Futuro Top)
Capacité du mandrin	1,5 - 13 mm
Filet de broche	1/2" - 20 UNF
Fonctions principales	Perçage à percussion, perçage sans percussion, vissage, générateur d'impulsions intégré
Variateur électronique	Oui, avec molette de présélection
Réversible droite-gauche	Oui
Équipement standard	Mandrin à serrage rapide, poignée supplémentaire, butée de profondeur, coffret plastique
Sécurité	Protection contre les surcharges, indicateur d'usure des balais
Entretien	Balais autorupteurs remplaçables
Garantie	Garantie constructeur (consulter la notice)

FOIRE AUX QUESTIONS - SBE 850 IMPULS METABO

Quelles sont les caractéristiques techniques de la Metabo SBE 850 Impuls ?

La Metabo SBE 850 Impuls est une perceuse à percussion deux vitesses avec un moteur de 850 W de puissance absorbée et 480 W utile. Son poids est de 2,4 kg. Elle offre une vitesse de rotation de 0 - 1 000 / 0 - 3 000 tr/min et une cadence de frappe de 57 000 frappes/min. Le couple de rotation atteint 22 Nm en première vitesse.

Comment utiliser le générateur d'impulsions ?

Le générateur d'impulsions intégré (technologie Metabo Impuls) permet d'éviter que les têtes de vis ne bloquent ou ne s'endommagent. En mode impulsion, la machine délivre des chocs rotatifs. Pour l'activer, sélectionnez la position Impuls sur le sélecteur de mode. Idéal pour visser dans des matériaux durs ou sur des surfaces lisses.

Quelle est la capacité de perçage maximale ?

La SBE 850 Impuls peut percer jusqu'à 20 mm dans le béton, 13 mm dans l'acier (8 mm en deuxième vitesse) et 40 mm dans le bois tendre (25 mm en deuxième vitesse).

Comment changer le mandrin ?

Le mandrin à serrage rapide se change facilement : maintenez la broche à l'aide du bouton de blocage (situé sur le dessus), puis dévissez le mandrin dans le sens antihoraire. Pour installer un nouveau mandrin, vissez-le à la main jusqu'à ce qu'il soit bien serré.

Quel type d'entretien nécessite cette perceuse ?

Un entretien régulier est nécessaire : nettoyez les fentes de ventilation, vérifiez l'état des balais (indicateur d'usure présent). Les balais sont auto-rupteurs et doivent être remplacés lorsqu'ils sont usés. Faites appel à un service après-vente agréé Metabo pour le remplacement.

Peut-on utiliser la SBE 850 Impuls pour visser ?

Oui, elle est parfaitement adaptée au vissage grâce à sa fonction réversible droite-gauche et son variateur électronique. Le mode Impuls facilite le vissage dans les matériaux durs. Utilisez des embouts de vissage adaptés (broche à six pans creux 1/4").

Quelle est la différence entre SBE 850 Impuls et SBE 850 Contact ?

La SBE 850 Impuls dispose du générateur d'impulsions pour éviter les têtes de vis endommagées, tandis que la SBE 850 Contact est équipée de la technologie Metabo Contact qui arrête la machine en cas de contact avec un matériau conducteur mis à la terre. Les deux ont la même puissance et les mêmes capacités de perçage.

Comment régler la vitesse de rotation ?

Utilisez la molette de présélection située sur la gâchette pour choisir la vitesse souhaitée, de 0 jusqu'à la vitesse max de la plage sélectionnée (plage 1 : 0-1 000 tr/min, plage 2 : 0-3 000 tr/min). Pour basculer entre les deux plages, utilisez le sélecteur de vitesses sur le dessus de la machine.

Où trouver des pièces détachées pour la SBE 850 Impuls ?

Les pièces détachées (balais, mandrin, interrupteur, etc.) sont disponibles auprès des revendeurs agréés Metabo ou directement sur le site Metabo. Consultez la notice pour les références exactes des pièces. Le service après-vente Metabo assure la réparabilité de la machine.

Que faire en cas de surchauffe ?

La perceuse est protégée contre les surcharges. Si elle s'arrête en raison d'une surchauffe, laissez-la refroidir à l'air libre pendant quelques minutes. N'utilisez pas d'eau. Vérifiez que les fentes de ventilation ne sont pas obstruées. Si le problème persiste, contactez le SAV Metabo.

MODE D'EMPLOI SBE 850 IMPULS METABO

Metabo a créé la première perceuse à percussion au monde produite en série. Cela explique notre réputation comme premier fabricant de perceuses à percussion connues pour leur grande longévité, robustesse et dotées d'une technologie de qualité. Aujourd'hui encore, les perceuses à percussion Metabo sont conçues à partir des connaissances techniques et ergonomiques les plus récentes. Le maniement, l'utilisation et la sécurité de ces machines reflètent le niveau technologique actuel. La perceuse à percussion Metabo continue à faire partie intégrante de l'équipement de base dans chaque atelier : Metabo. Work. Don't play.

Les GENIES de l'atelier.

Elles conviennent à tous les travaux. Le perçage à percussion dans la brique, la pierre ou le béton : pas de problème. Perçage sans percussion dans le bois, l'acier, l'aluminium ou le verre : tout est possible. Visser et

Dévisserez, mélanger la peinture ou le mortier, poncer ou polir, meuler et dérouiller le métal etc. S'il existe une machine à tout faire, c'est bien la perceuse à percussion Metabo.

Perçage plus intelligent avec metabo « contact

La machine s'arrête dès que la mèche entre en contact avec un matériel conducteur et mis à la terre (uniquement pour SBE 850 Contact).

Le système de sécurité électrique protège la machine contre le vol et l'utilisation non automatisée (uniquement pour SBE 1010 Plus).

Technologie Metabo « Impuls » Plus de problèmes dus aux têtes de vis bloquées ou endommagées. Perçage parfait sur surfaces lisses (uniquement pour SBE 610 Impulse et SBE 850 Impulse).

Mécanisme de frappe optimisé

Parfaitement adapté au moteur puissant Marathon, avec jusqu'à 57000 frappes par minute.

Quelle perceuse à percussion pour cette application?

Percage à percussion dans le béton/la pierre (Ø en mm)										Perçage dans leMétal	Bois	Type et puissance	Page
4	5	6	8	10	12	14	16	18	20
Perceuses à percussion sans fil
										SOUVERAU	12	30	SBZ 14.4 Impuls14.4 volts	88
										SOUVERAU	12	30	SBZ 18 Impuls18 volts	88
										13	40	SBP 18 Plus18 volts	88
Perceuses à percussion
										SOUVERAU	10	20	SB 561560 watts	89
										SOUVERAU	10	20	SBE 561560 watts	89
										SOUVERAU	10	20	SBE 610610 watts	89
										SOUVERAU	10	20	SBE 610 Impuls610 watts	89
										13	30	SB 660660 watts	90
										13	30	SBE 660660 watts	90
										13	40	SBE 705705 watts	90
										13	40	SBE 750750 watts	90
										13	40	SBE 850 Impuls850 watts	91
										13	40	SBE 850 Contact850 watts	91
										16	40	SBE 1010 Plus1,010 watts	91

Pour les diamètres plus larges, nous vous conseillons d'opter pour un marteau multifonctions, un marteau perforateur ou un marteau combiné Metabo : voir pages 66-74

domaine optimal

domaine possible

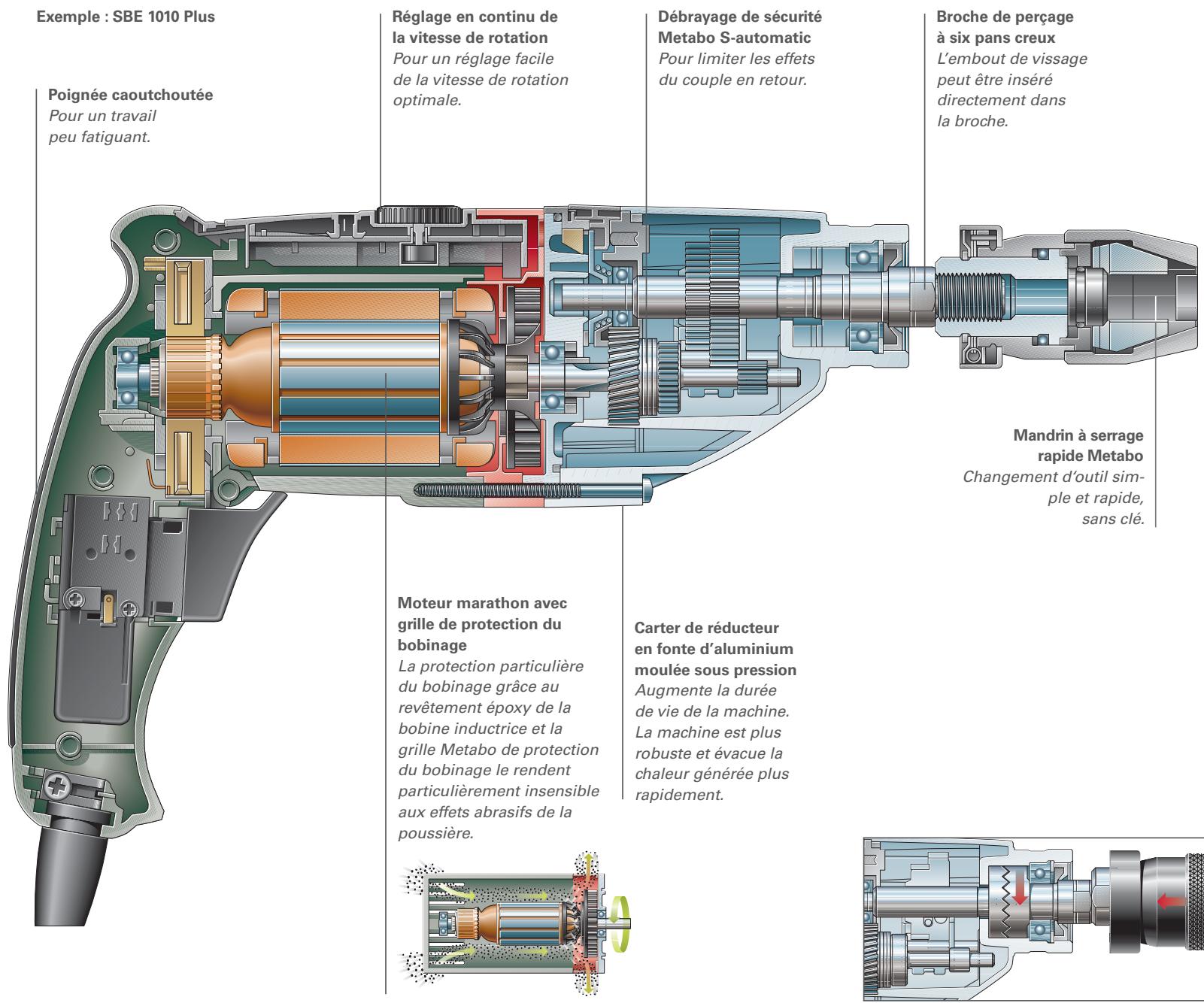

Générateur d'impulsions intégré - Système électronique Variospeed (V) Reversible droite-gauche - Arrêt rapide - Mandrin à serrage rapide et bouton de blocage de la broche pour un changement d'outil ainsi d'une seule main : système Metabo "Quick" - Poignée en T pour un équilibrage optimal des masses Ergonomie parfaite pour un travail peu fatigant

Poignée caoutchoutée Réducteur planétaire triétagé Système de changement de vitesse ménageant le réducteur Suppression des risques d'endommagement par surchauffe grâce au refroidissement intégré du collecteur Magasin d'embouts pour deux embouts Flexibilité maximale grâce à l'interchangeabilité des chargeurs et des blocs batterie dans la génération « AIR COOLED » - Remplacement facile et rapide des blocs batteries

... Puissance accrue de 40% malgré un poids réduit de 40%

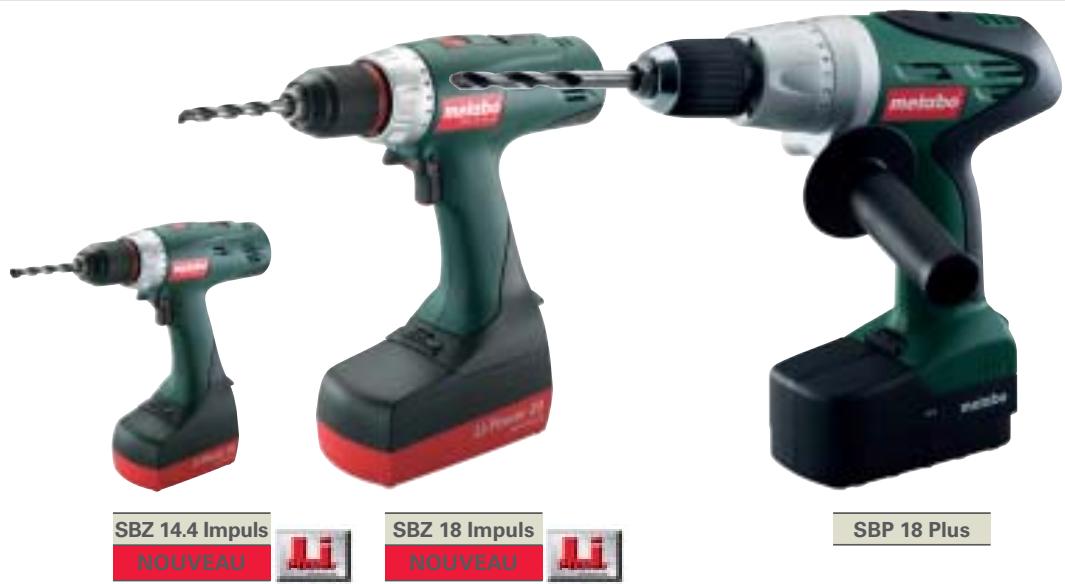

	Perceuse à percussion sans fil 14,4 volts SBZ 14,4 Impuls	Perceuse à percussion sans fil 18 volts SBZ 18 Impuls	Perceuse à percussion sans fil 18 volts SBP 18 Plus
Avantages particuliers
■ Mandrin à serrage rapide robus- te avec douille en métal	●	●
■ Broche à six pans creux pour embouts de vissage			●
■ Poignée supplémentaire			●
■ Carter de réducteur en fonte			●
d'aluminium moulée sous pression
Caracteristiques
comparables de l'appareil
Couple de rotation tendre max.	24 Nm	28 Nm	30 Nm
Couple en mode impulsion	28 Nm	32 Nm	32 Nm
Couple de rotation dur max.	55 Nm	62 Nm	65 Nm
Capacité de perçage dans
- Béton	8 mm	10 mm	16 mm
- Acier	12 mm/5 mm	12 mm/6 mm	13 mm/8 mm
- Bois	30 mm/22 mm	30 mm/22 mm	50 mm/25 mm
Vitesse de rotation à vide	0 - 400 / 0 - 1.400 /min	0 - 450 / 0 - 1.450 /min	0 - 400 / 0 - 1.400 /min
Cadence de frappe max.	24.800 /min	26.800 /min	22.400 /min
Filet de la broche de perçage	1/2 '' -20 UNF	1/2 '' -20 UNF	1/2 '' -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm
Poids (avec bloc batterie)	1,9 kg	2 kg	3 kg
Equipement standard	Mandin à serrage rapide	Mandin à serrage rapide	Mandin à serrage rapide
	Futuro Plus avec douille en métal, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique	Futuro Plus avec douille en métal, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique	Futuro Plus, poignée supplémentaire, 2 blocs batterie, chargeur rapide « AIR COOLED», coffret en plastique
Vous trouvezrez les blocs batterie et les chargeurs aux pages 137/139
1) à tension nominale, tension maximum 16 volts
2) à tension nominale, tension maximum 20 volts
Type N° de commande Machine avec Bloc batterie Chargeur	SBZ 14.4 Impuls	SBZ 18 Impuls	SBP 18 Plus
- NiCd (18 V/2 Ah) AC 30	-	-	6.02422.50
- NiCd (18 V/2 Ah) ACS 15	-	-	6.02422.51 GH
- Li-Ion (14,4 V 1/2,2Ah) AC 30 Plus	6.01442.50	-	-
- Li-Ion (18 V 2/2,2 Ah) AC 30 Plus	-	6.01443.50	-

Moteur à longévité élevée Broche à six pans creux pour embouts de vissage Travail facile grâce à un poids réduit - Forme ergonomique pour un maniement aisé

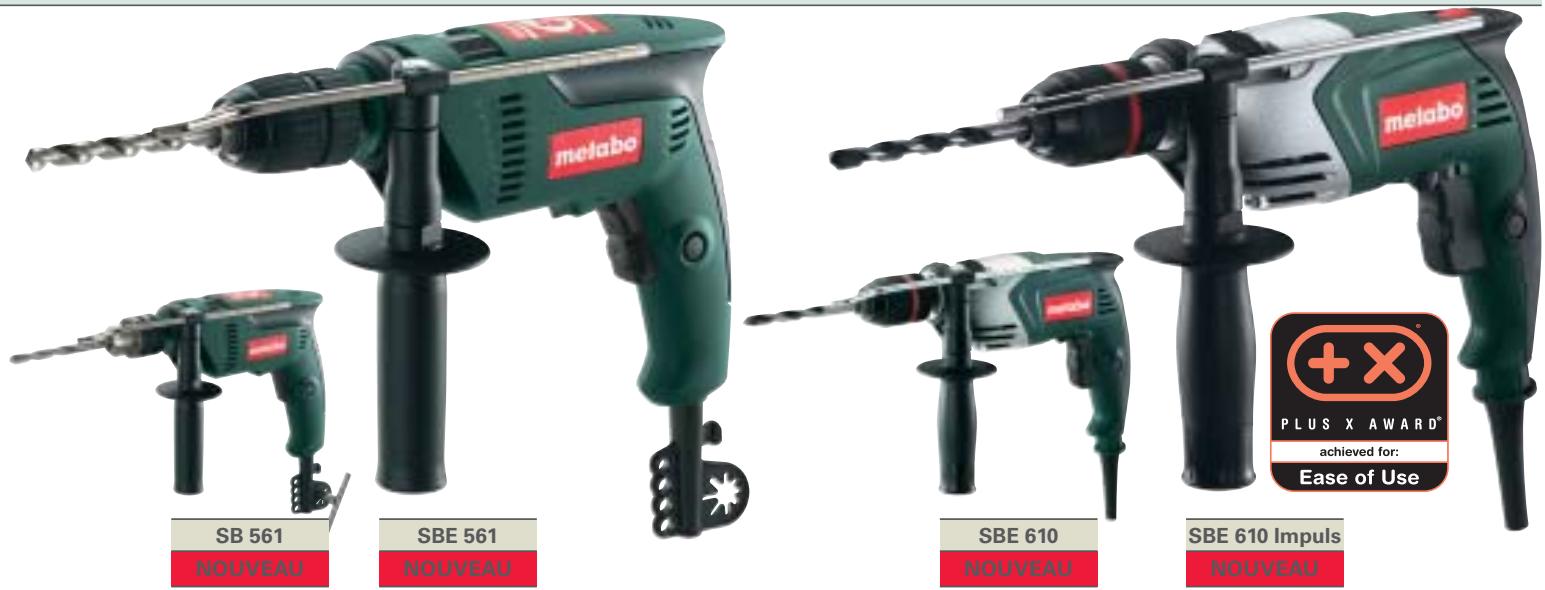

	Perceuse à percussion560 wattsSB 561	Perceuse à percussion560 watts à variateurélectronique SBE 561	Perceuse à percussion610 watts à variateurélectronique SBE 610	Perceuse à percussion610 watts à variateur électronique SBE 610 Impuls
Avantages particuliers
■ Générateur d'impulsions intégré				●
■ Système électronique Variospeed (V)		●	●	●
■ Molette pour la préselection de la vitesse de rotation		●	●	●
■ Carter de réducteur en fonted'aluminium moulée sous pression			●	●
■ Evacuation de l'air sans génepour l'utilisateur, dans toutesles situations de travail			●	●
■ Réversible droite-gauche		●	●	●
■ Poignée cauchoutée	●	●		●
Caracteristiquescomparables de l'appareil
Couple de rotation	5 Nm	5 Nm	5 Nm	5 Nm
Capacité de perçage dans
- Béton	12 mm	12 mm	12 mm	12 mm
- Acier	10 mm	10 mm	10 mm	10 mm
- Bois tendre	20 mm	20 mm	20 mm	20 mm
Vitesse de rotation à vide	2.800 /min	0 - 2.800 /min	0 - 3.100 /min	0 - 3.100 /min
Puisance absorbée nominale	560 W	560 W	610 W	610 W
Puisance utile	320 W	320 W	360 W	360 W
Vitesse de rotation sous charge nominale	1.700 /min	1.700 /min	1.900 /min	1.900 /min
Cadence de frappe max.	50.000 /min	50.000 /min	62.000 /min	62.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm	1,5 - 13 mm
Equipement standard	Mandin à clé, clé de mandrin,poignée supplémentaire, butéede profondeur de perçage	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique	Mandin à serrage rapideFuturo Plus, poignée supplémentaire, butée de profondeurde perçage, coffret en plastique
TypeN° de commande	SB 561 ©6.01159.00	SBE 5616.01160.50	SBE 6106.06101.50	SBE 610 Impuls©6.06102.50

Carter de réducteur en fonte d'aluminium moulée sous pression - Refroidissement optimal de la machine par ventilation radiale/axiale ■ Engrenage biétagé Moteur Metabo Marathon robuste Débrayage de sécurité Metabo S-automatic Grille Metabo pour la protection du bobinage

Broche à six pans creux pour embouts de vissage Boîtier ergonomique pour un maniement aisé Balais auto-rupteurs

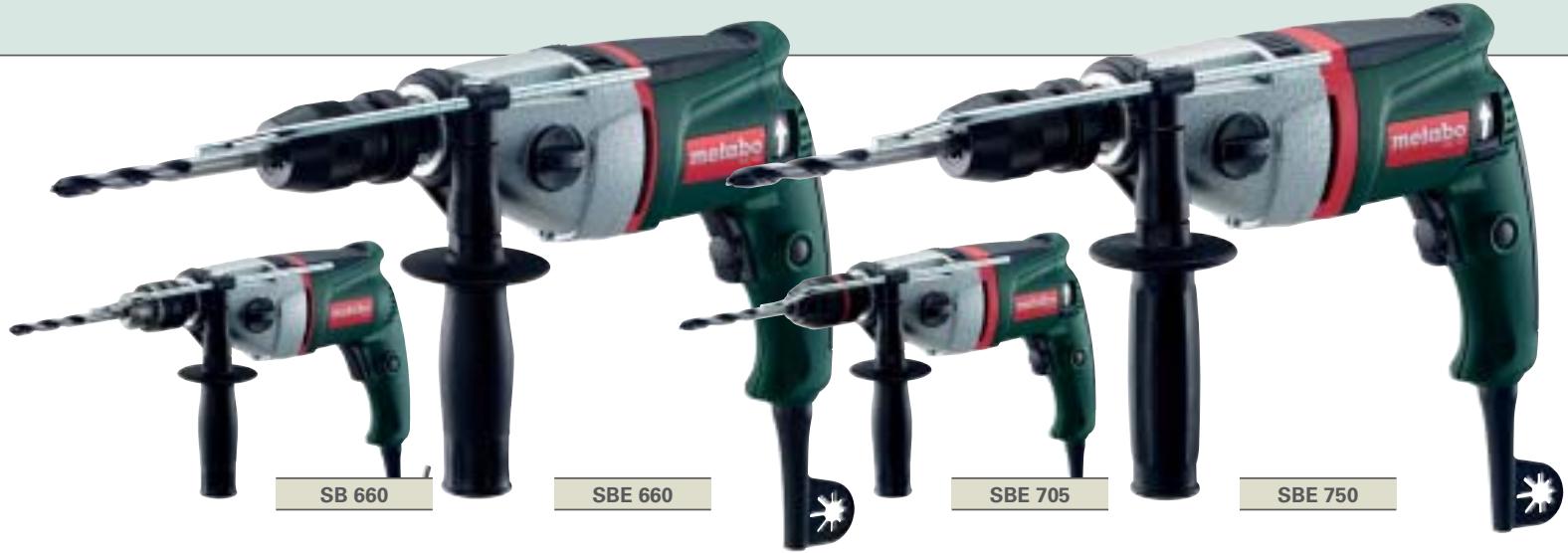

	Perceuse à percussion deux vitesses 660 watts SB 660	Perceuse à percussion deux vitesses 660 watts à variateur électronique SBE 660	Perceuse à percussion deux vitesses 705 watts à variateur électronique SBE 705	Perceuse à percussion deux vitesses 750 watts à variateur électronique SBE 750
Avantages particuliers
Système électronique Vario-speed (V)		•	•	•
Molette pour la préselection de la vitesse de rotation		•	•	•
Réversible droite-gaugue		•	•	•
Mandin à clé Metabo robuste	•
Mandin à serrage rapide			•
Futuro Plus
Mandin à serrage rapide		•		•
Futuro Top
Poignée cauchoutée		•	•	•
Caracteristiques comparables de l'appareil
Couple de rotation	16 Nm/6 Nm	16 Nm/6 Nm	16 Nm/6 Nm	18 Nm/6 Nm
Capacité de perçage dans
- Béton	16 mm	16 mm	20 mm	20 mm
- Acier	13 mm/8 mm	13 mm/8 mm	13 mm/8 mm	13 mm/8 mm
- Bois tendre	30 mm/20 mm	30 mm/20 mm	40 mm/25 mm	40 mm/25 mm
Vitesse de rotation à vide	1.000/3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min
Puisance absorbée nominale	660 W	660 W	705 W	750 W
Puisance utile	380 W	380 W	410 W	440 W
Vitesse de rotation sous charge nominale	610/1.850 /min	610/1.850 /min	560/1.700 /min	530/1.600 /min
Cadence de frappe max.	57.000 /min	57.000 /min	57.000 /min	57.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1 - 13 mm	1,5 - 13 mm	1 - 13 mm
Broche de perçage à six pans creux	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)
Poids sans câble de réseau	2,1 kg	2,1 kg	2,3 kg	2,3 kg
Equipement standard	Mandin à clé, clé de mandrin, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Top, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Plus, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapi de Futuro Top, poignée supplémentaire caoutchou-tée, butée de profondeur de perçage, coffret en plastique
Type N° de commande	SB 660 @H 6.00660.50	SBE 660 6.00661.50	SBE 705 6.00709.50	SBE 750 6.00760.50

Molette pour la préselection de la vitesse de rotation Carter de réducteur en fonte d'aluminium moulée sous pression - Refroidissement optimal de la machine par ventilation radiale/axiale - Engrenage biétagé Moteur Metabo Marathon robuste Débrayage de sécurité Metabo S-automatic

Grille Metabo pour la protection du bobinage Reversible droite-gauche Broche à six pans creux pour embouts de vissage - Forme ergonomique pour un maniement aisé Poignée caoutchoutée Balais autorupteurs

... avec le système Metabo CODE !, la protection anti-vol intelligente sur simple pression de touche

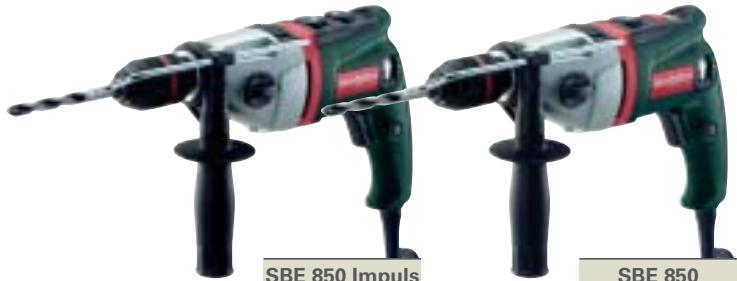

SBE 850 Impuls SBE 850 Contact SBE 1010 Plus

	Perceuse à percussion deux vitesses 850 wattss à variateur électronique SBE 850 Impuls	Perceuse à percussion deux vitesses 850 wattss à variateur électronique SBE 850 Contact	Perceuse à percussion deux vitesses 1010 wattss à variateur électronique SBE 1010 Plus
Avantages particuliers
■ Générateur d'impulsions intégré	●
■ Technologie Metabo "Contact"		●
■ Système Metabo CODE! : protection anti-vol électronique à activation par la clé CODE! (accessoire)			●
■ Système électronique Vario-Constamatic (VC) à onde pleine	●	●
■ Système électronique Vario-Tacho-Constamatic (VTC) à onde pleine			●
■ Molette de réglage du couple de rotation	●
■ Protection contre les surcharges			●
■ Protection anti-redémarrage			●
■ Indicateur d'usure des balais			●
Caracteristiques comparables de l'appareil
Couple de rotation	22 Nm/9 Nm	22 Nm/9 Nm	28 Nm/10 Nm
Capacité de perçage dans
- Béton	20 mm	20 mm	20 mm
- Acier	13 mm/8 mm	13 mm/8 mm	16 mm/8 mm
- Bois tendre	40 mm/25 mm	40 mm/25 mm	40 mm/25 mm
Vitesse de rotation à vide	0 - 1.000 / 0 - 3.000 /min	0 - 1.000 / 0 - 3.000 /min	0 - 900 / 0 - 2.600 /min
Puisance absorbée nominale	850 W	850 W	1.010 W
Puisance utile	480 W	480 W	610 W
Vitesse de rotation sous charge nominale	760/2.300 /min	760/2.300 /min	900/2.600 /min
Cadence de frappe max.	57.000 /min	57.000 /min	50.000 /min
Diamètre du collier de serrage	43 mm	43 mm	43 mm
Filet de la broche de perçage	1/2 " -20 UNF	1/2 " -20 UNF	1/2 " -20 UNF
Capacité du mandrin	1,5 - 13 mm	1,5 - 13 mm	1 - 13 mm
Broche de perçage à six pans creux	1/4" (6,35 mm)	1/4" (6,35 mm)	1/4" (6,35 mm)
Poids sans câble de réseau	2,4 kg	2,4 kg	2,4 kg
Equipement standard	Mandin à serrage rapide, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapide, poignée supplémentaire, butée de profondeur de perçage, coffret en plastique	Mandin à serrage rapide, poignée supplémentaire longue, butée de profondeur de perçage, coffret en plastique
Type	SBE 850 Impuls	SBE 850 Contact	SBE 1010 Plus
N° de commande Machine avec
- Mandrin à serrage rapide Futuro Plus	6.00849.50	6.00860.50	6.01108.51
- Mandrin à serrage rapide Futuro Top	6.00849.51 @H	6.00860.51 @H	6.01108.50
