Type de produit	Meuble TV avec système audio 2.1 intégré
Marque	NESX
Modèle	NE-2000
Dimensions (L × P × H)	1053 × 440 × 380 mm
Poids net	26,5 kg
Alimentation	230 V ~ 50 Hz
Consommation électrique	50 W (veille < 0,5 W)
Puissance audio	2 × 15 W (medium/aigus) + 30 W (subwoofer) RMS
Bande passante	20 Hz – 20 kHz
Rapport signal/bruit	90 dB (1 kHz)
Compatibilité iPod/iPhone/iPad	Oui (station d'accueil, chargeur intégré)
Entrées audio	AUX (RCA, Jack 3,5 mm), optique TOSLINK
Sorties vidéo	HDMI, YUV, S-Vidéo, RCA (Video 1, Video 2)
Entrées vidéo	USB (lecture MP3, WMA, AVI, JPEG)
Formats audio compatibles	MP3, WMA
Formats vidéo compatibles	AVI, Xvid, WMV, MPE, JPEG
Accessoires fournis	Télécommande, câble AV (RCA), cordon secteur, manuel
Température d'utilisation	0 °C à 40 °C
Humidité relative	30 % à 80 %
Sécurité	Double isolation, fusible, arrêt automatique en cas de défaut
Entretien	Nettoyer avec un chiffon doux et sec, sans solvants
Réparabilité	Aucune pièce réparable par l'utilisateur, intervention agréée nécessaire

FOIRE AUX QUESTIONS - NE-2000 NESX

Quel type de téléviseur puis-je fixer sur le cadre NE-2000 ?

Le cadre est conçu pour les téléviseurs de 26 à 42 pouces (107 cm). Les vis de fixation ne sont pas fournies car elles dépendent de la marque du téléviseur.

Comment brancher le son de mon téléviseur au meuble NE-2000 ?

Vous pouvez utiliser le câble AV fourni (prises RCA rouges et blanches) en reliant les sorties audio du téléviseur aux entrées AUX IN du meuble. Une liaison optique (TOSLINK) est également possible si votre téléviseur en dispose.

Puis-je utiliser mon iPod/iPhone/iPad avec le NE-2000 ?

Oui, l'appareil dispose d'une station d'accueil et d'une compatibilité avec la plupart des modèles iPod, iPhone et iPad. Il recharge automatiquement l'appareil branché.

Comment afficher les photos/vidéos d'une clé USB sur mon téléviseur ?

Insérez la clé USB dans le port USB du meuble. Sélectionnez la source USB, puis branchez la sortie vidéo (HDMI, YUV, S-Vidéo ou RCA) à l'entrée correspondante du téléviseur. Vous pouvez ensuite naviguer dans les fichiers via la télécommande.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon secteur est correctement branché et que la prise murale est sous tension. Si le problème persiste, contactez un réparateur qualifié.

Quels types de câbles sont fournis avec l'appareil ?

Le NE-2000 est livré avec un câble AV (prises RCA jaune, rouge, blanche), un cordon secteur et une télécommande. Les câbles optique, HDMI, YUV, S-Vidéo, Jack, etc., sont optionnels.

Comment régler la qualité d'image pour une source USB ?

Accédez au menu SETUP (touche télécommande), puis sélectionnez les réglages vidéo (luminosité, contraste, teinte, saturation). Vous pouvez aussi modifier la résolution HDMI dans le sous-menu Sortie HDMI.

Puis-je utiliser un caisson de basses externe avec le NE-2000 ?

Non, le caisson de basses est intégré. Vous pouvez toutefois ajuster le niveau des basses via la télécommande (touche SUB + ou -).

Comment entretenir la télécommande ?

Nettoyez régulièrement la télécommande avec un chiffon sec pour éviter l'accumulation de poussière. Remplacez les piles (type AAA) dès que la portée diminue. En cas de non-utilisation prolongée, retirez les piles.

Que signifie le symbole de l'éclair dans un triangle ?

Ce symbole avertit de la présence de tensions élevées à l'intérieur de l'appareil, même débranché. Il est interdit d'ouvrir l'appareil : aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par un professionnel.

MODE D'EMPLOI NE-2000 NESX

Le symbole de l'éclair dans un triangle équilatéral sert à avertir l'usager qu'il existe à l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour constituer un risque d'électrocution.

Le symbole du point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usager que la documentation accompagnant l'appareil contient d'importants renseignements concernant le fonctionnement de l'appareil, son entretien, et sa réparation.

Cet appareil est destiné à être utilisé en intérieur exclusivement. Température d'utilisation 0 à 40°C. Humidité relative : 30 à 80%. Ne pas recouvrir l'appareil par une nappe ou un élément textile quelconque. Ne pas poser sur le meuble un récipient (vase, verre) contenant un liquide susceptible de se renverser. Risque de courts circuits à l'intérieur de l'appareil et risque d'incendie. Ne pas utiliser cet appareil dans un endroit où il existe un risque de projection de liquides ou une humidité excessive (proximité d'une fenêtre). Avant de brancher le cordon secteur sur le réseau d'électricité, assurez-vous que la tension soit compatible avec la tension d'alimentation de l'appareil. Ne nettoyez pas votre appareil avec des solvants ou des produits abrasifs. Risque d'endommager le coffret de manière irréversible. Veillez à ne pas coincer les cordons de liaison sous le meuble et si le cordon secteur est endommagé il est impératif de le changer pour éviter les risques de court circuit. Ne pas accéder à l'intérieur de l'appareil. Il n'existe aucune pièce d'entretien courant et vous pouvez vous trouver en présence de tensions élevées même si l'appareil est débranché du réseau. En cas d'orage ou de non utilisation prolongée, débranchez l'appareil du réseau secteur. Si l'appareil fonctionne de manière anormale débranchez-le et faites appel à un réparateur qualifié. NOTEA : Toute intervention opérée par un personnel non agréé vous fera perdre l'avantage de la garantie.

Sommaire

CHAPITRE	CONTENU	PAGE
	Avertissements et consignes de sécurité.	2
	Sommaire - Caracteristiques du produit	3
1.0	Accessoires	3
2.0	Présentation de l'appareil	5
3.0	Montage du télévisuer sur le cadre	6
4.0	Installation du meuble TV	7
5.0	Installation du télévisuer sur le meuble	8
6.0	Raccordement à un télévisuer	9
7.0	Panneau de contrôle - Prises USB et AUX IN	12
8.0	Utilisation avec un ipod, iPhone, iPad	13
9.0	Télécommande	13
10.0	Mode d'emploi simplifié	16
11.0	Configuration des menus	17
12.0	Réglages video	19
13.0	Configuration des haut - parleurs	20
14.0	Utilisation du port USB	20
15.0	Utilisation de la liaison optique	20
16.0	Fonction AUX IN	20
17.0	En cas de problème	21
18.0	Caracteristiques techniques	21
18.0	Précautions d'emploi particulières	22

Fichiers audio compatibles : - Compatibilité 1 : - Compatibilité 2 : HDMI 1080P - Entrées sorties optiques - Lecture des fichiers photo / video - Entrée Audio auxiliaire - Système Audio 2.1 - Consommation en veille :

MP3 -WMA

Lecture USB

Lecture iPod, iPhone, iPad

Recherche des images

2 × 15 W + 30 W RMS

< 0.5W

ACCESSOIRES

Lors du déballage de l'appareil, vérifie la présence des accessoires suivants :

1.1 ACCESSOIRESMONTAGE TV

1. Cadre vertical A

4. Vis

1. Cadre horizontal B

5. Ecrous

1. Équerre support

6. Joints

Type S - b

Type SC - a

1.2 ACCESSORIES PARTIE AUDIO

1. Télécommande

4. Cordon secteur

7. Vis colonne sonore

1. Manuel d'utilisation

5. Vissez

8. Vis

1. Cable AV

6. Support métal 9. Écrous borgnes

Type S - e

Type SC - b

2.0 PRESENTATION DE L'APPAREIL

2.1 FACE AVANT

2.1 FACE AVANT

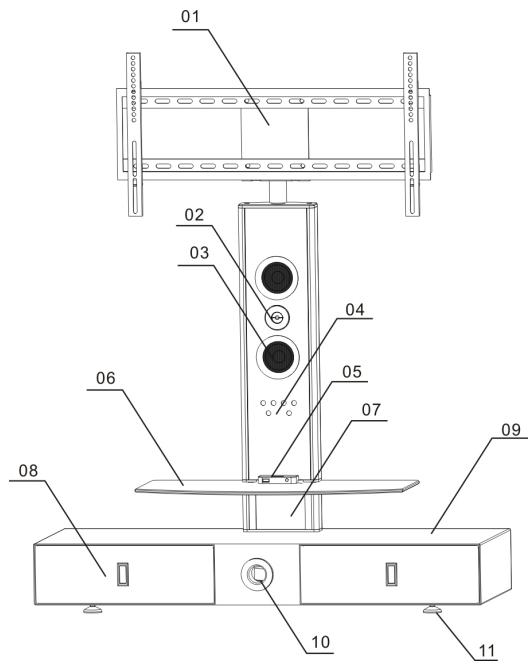

1. Cadre de fixation du téléviseur écran plat.
2. Tweeters Haut-parleurs aigus
3. Haut-parleurs medium
4. Panneau de contrôle
5. Station d'accueil iPod, iPhone, iPad
6. Etagère verre

1. Colonne sonore support.
2. Tiroirs de rangement.
3. Table
4. Événement du caisson de basses
5. Pieds

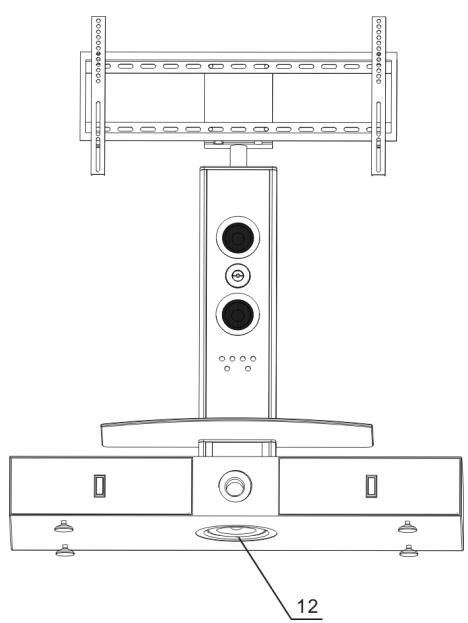

6. Haut-parleur de basses

2.2 ARRIERE DE L'APPAREIL

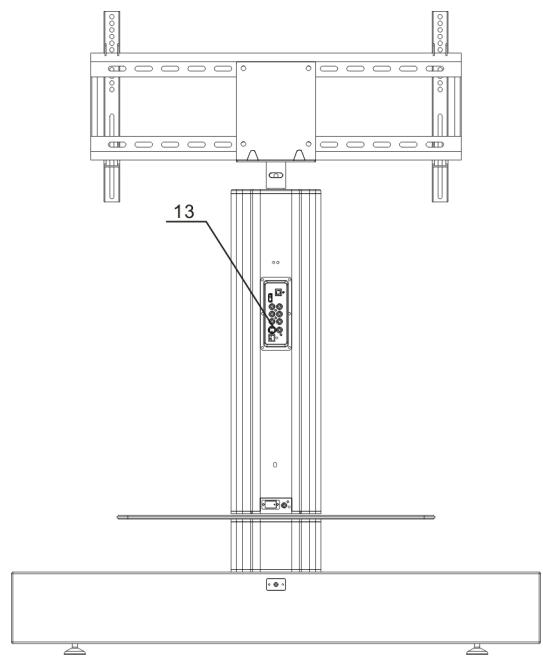

1. Prises d'entrées et de sorties audio / video

3.0

MONTAGE DU TELEVISEUR SUR LE CADRE

Avertissement

Ce meuble support télévision est conçu pour le montage de téléviseurs de 26 à 42 pouces. Le type de vis de fixation du cadre sur le fond du téléviseur dépend de la marque et de la référence du modèle. En raison de la grande variété de produits présents sur le marché, les vis de fixation du téléviseur, au nombre de 4 ou 6, ne sont pas fournies. En fonction de la marque et de la référence de votre téléviseur, besoin conduit auprès de votre revendeur pour vous procurer le jeu de vis nécessaire au montage sur le cadre.

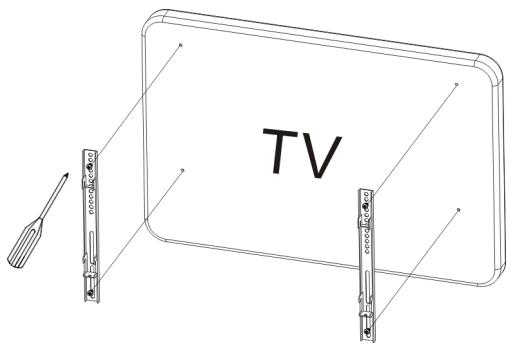

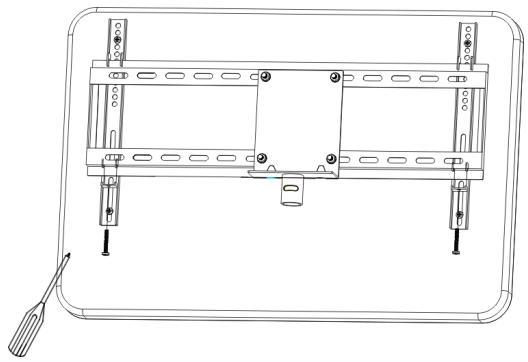

3.1 Installez les 2 cadres de fixation verticaux, type A, à l'arrière du téléviseur et fixez-les à l'aide des 4 vis correspondantes au type et à la marque de votre téléviseur.

Fixez fermement le cadre vertical sur le fond du téléviseur sans toutefois forcer pour ne pas arracher l'écrou inséré dans le fond du téléviseur.

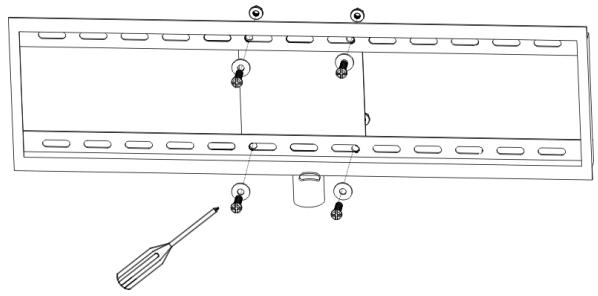

3.2 Montez l'équerre support sur le cadre horizontal type B en utilisant les 4 vis de type S - b, les 4 joints et les 4 écrous type SC - a. Fixez fermement l'équerre support sur le cadre.

3.3 Fixez les cadres verticaux et horizontaux ensemble à l'aide des 2 vis type S-c placées sur la partie inférieure du cadre.

NOTA : Le cadre de fixation est prévu pour les écrans plats de taille inférieure ou égale à 42 pouces soit 107 cm. Le cadre vertical type a est mobile et peut s'adapter à pratiquement tous les types de téléviseurs.

4.0

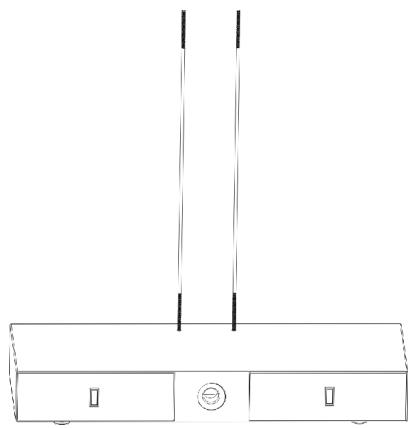

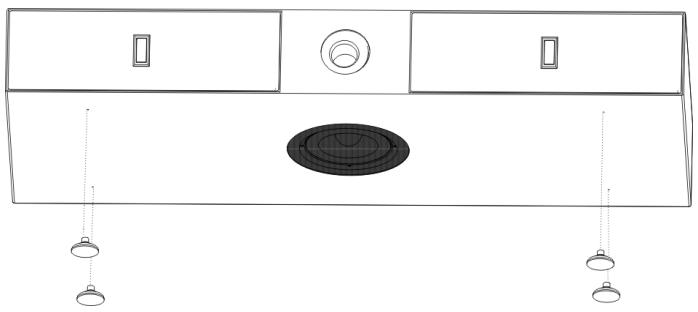

4.1 Installez et vissez les 4 pieds du meuble.

4.2 Installez les 2 vis type S - d dans les trous de la base et fixez les fermement.

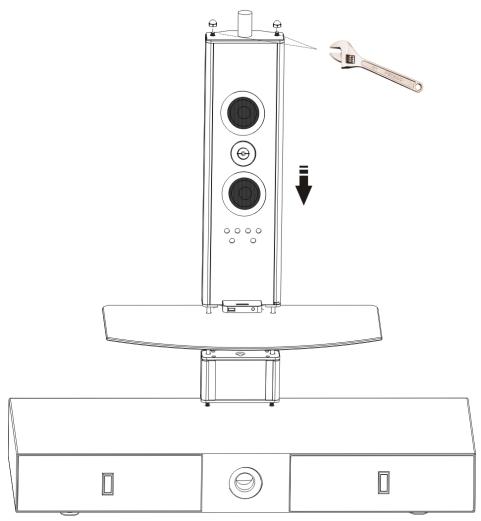

4.3 Empilez les éléments suivants sur les vis de type S - d dans l'ordre suivant : 1) le support de la colonne 2) l'étagère verre 3) la colonne sonore 4) le support metal pour le cadre TV. Les divers éléments installés, placez les écrous type SC - b et fixez les avec une clé anglaise.

5.0 Installation du televiseur sur le MEUBLE

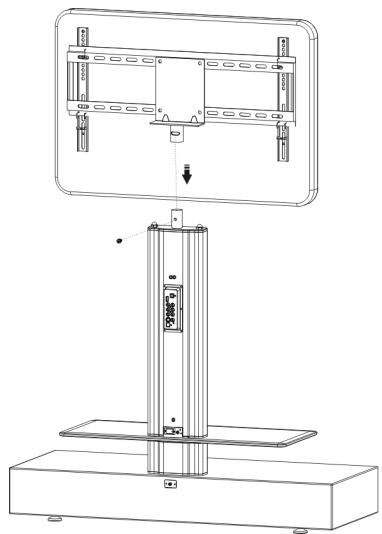

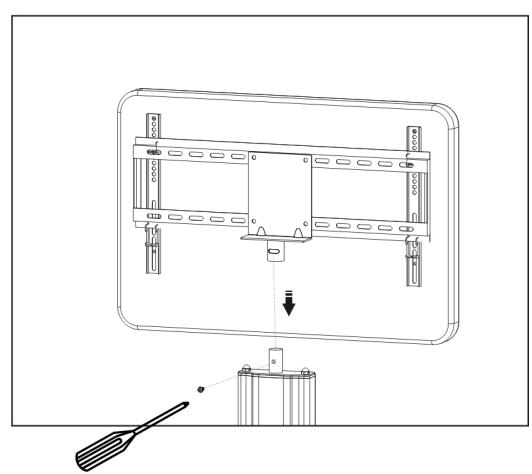

5.1 Posez le téléviseur et son cadre sur l'équerre de fixation située sur le haut de la colonne sonore. Fixez ces deux éléments ensemble à l'aide de la vis type S - e.

5.2 L'installation du téléviseur terminée, raccordez les câbles entrées / sorties audio / vidéo entre le meuble et le téléviseur

6.0

RACCORDEMENT A UN TELEVISEUR

6.1

RACCORDEMENT SIMPLIFIE

Cette table support pour téléviseur permet de diffuser sur un système d'enceintes 2.1 le son en provenance d'un téléviseur et d'afficher à l'écran des images en provenance d'une clé USB ou de votre iPod, iPhone, iPad.

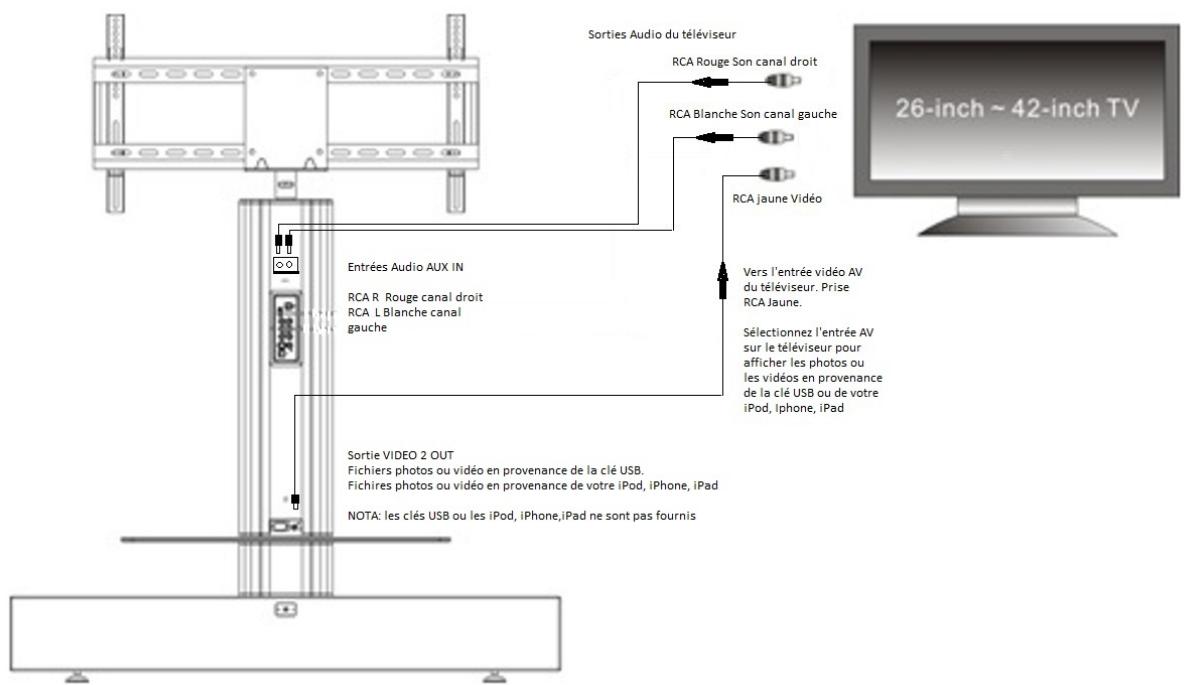

6.1.1 Raccordement avec le câble audio visuel fourni

NE 2000 Entrées / Sorties	Câble AV Fourni	Téléviseur
	Prises RCA Jaunes : Video Prises RCA Rougees : Audio canal droit Prise RCA Blanche : Audio canal gauche	Sorties Audio
		RCA
		AUDIO OUT L R
		Entrée Video
		AV RCA
		VIDEO IN

1. Branchez la prise RCA rouge sur l'entrée AUX IN R du meuble d'un coté et branchez l'autre extrémité RCA rouge sur la sortie RCA R Audio du téléviseur.
2. Branchez la prise RCA blanche sur l'entrée AUX IN L du meuble d'un coté et branchez l'autre extrémité RCA blanche sur la sortie RCA L Audio du téléviseur.
3. Branchez la prise RCA Jaune sur la sortie VIDEO 2 OUT en bas du meuble d'un côté et branchez l'autre extrémité RCA jaune sur l'entrée video AV RCA jaune du téléviseur.

NOTA : Pour visionner la vidéo sur votre téléviseur, il est nécessaire de sélectionner l'entrée AV comme source d'image sur le téléviseur.

Si votre téléviseur ne dispose pas de prises de sorties Audio RCA, vous pouvez prélever le son sur la prise Péritel SCART en utilisant un adaptateur RCA / SCART Péritel commuté en mode sortie.

Dans ce cas, reliez les prises RCA rouges et blanches sur les prises correspondantes de l'adaptateur et placez le commutateur sur SORTIE. D'autres possibilités de raccordement entre le meuble et un téléviseur sont décrites dans le chapitre 7.0 de ce manuel.

NOTA : L'adaptateur SCART / RCA et les câbles décrits dans le chapitre 7.0 ne sont pas fournis avec l'appareil.

SCART/RCA

6.2 AUTRES MODES DE RACCORDEMENT

6.2.2 BRANCHEMENT AUDIO PAR FIBRE OPTIQUE

Si votre téléviseur est équipé d'une sortie son Optique, vous pouvez raccorder le téléviseur au meuble par un cable optique et bénéficier ainsi d'une liaison numérique de toute la valeur qualité.

Branchez le cable optique d'un côté sur la sortie optique du téléviseur et de l'autre côté sur l'entrée optique du meuble. Sur le meuble, sélectionnez l'entrée optique pour diffuser le son en provenance du téléviseur.

Téléviseur	Câble optique TOSLINK			NE 2000
Sortie Optique				Optique IN
SPDIF	Optique		Optique

6.2.3 BRANCHEMENT SUR LA SORTIE CASQUE DU TELEVISEUR

Sortie Audio TV	Câble de liaison conseillé			NE 2000
Sortie Casque	Câble Jack / RCA			AUX IN
	Jack 3.5 mm		RCA Blanche Rouge

NOTA : Si vous prélevez le son sur la sortie casque du téléviseur, il est nécessaire de régler le niveau de volume sonore du téléviseur entre 50 et 80% du maximum.

6.2.4 SORTIE AUDIO RCA NUMERIQUE

Le meuble NE 2000 est équipé d'une sortie numérique RCA COAX mais cette prise ne fournira un signal de sortie que si la source USB compte un signal numérique de type DOLBY DIGITAL.

6.2.5 SORTIESVIDEO

La liaison entre la sortie vidéo en provenance du meuble et le téléviseur peut s'effectuer de différentes manières.

1. Prise HDMI : C'est le mode de liaison qui procure la meilleure qualité d'image. Ce mode de liaison ne peut être utilisé que pour les photos ou les videos en provenance de la prise USB.
2. Prises RCA YUV: Ce mode de liaison procure lui aussi une bonne qualité d'image, mais il ne peut être utilisé qu'avec la source USB.
3. Prise S - VIDEO : Ce mode de liaison peut être utilisé pour visionner des photos ou des videos en provenance de la clé USB.
4. Prises RCA VIDEO 2 OUT: Ce mode de liaison le plus répandu peut être utilisé pour visionner des photos ou les videos en provenance de la prise USB ou de votre iPod, iPhone, iPad.

NOTA :

Pour visionner les photos ou les vidéos en provenance de votre iPod, iPhone, iPad, il est nécessaire d'utiliser la prise RCA Video 2 OUT comme sortie vidéo. Les câbles optiques, HDMI, YUV, S-VIDEO, COAX, Jack ne sont pas fournis.

NE 2000	Câble de liaison			Téléviseur
Sortie Video 2	Câble RCA / RCA			Entrée AV
	RCAJaune		RCAJaune
Sorties YUV	Câble YUV / YUV			Entrée YUV
	RCA RougeVertBleu		RCA RougeVertBleu
Sortie S- Video	Câble S - Video / S - Video			Entrée S - Video
	S - VIDEO		S - VIDEO
Sortie HDMI	Câble HDMI / HDMI			Entrée HDMI
	HDMI		HDMI

NE 2000 Panneau arrêté

Câblage de base prises RCA Raccordez les sorties son du téléviseur G/D sur l'entrée AUX IN du meuble. Prises RCA rouges et blanches. Raccordez la sortie VIDEO 2 OUT sur l'entrée video AV du téléviseur.

Liaison son par câble optique Reliez la sortie optique du téléviseur à l'entrée optique du meuble.

Liaison vidéo par câble HDMI Reliez la sortie HDMI du meuble à l'entrée HDMI du téléviseur.

Liaison vidéo par câble YUV RCA Reliez les sorties du meuble Y, Cr / Cb aux entrées Y, Cr, Cb du téléviseur.

Liaison vidéo par prise S-Video Reliez la sortie S-Video du meuble à l'entrée S-Video du téléviseur.

NE 2000 Entrée AUX IN NE 2000 Sortie Video 2

VIDEO 2 OUT Cette prise de sortie RCA permet l'affichage sur le téléviseur de fichiers photos et vidéo en provenance du port USB et de l'iPod, iPhone et iPad.

1 2 3 4 DINESX SYSTEME DÉNÇÉNTÉS ACTIVÉS NEON

1. U 2. → 3. 4. 5. + 6. AUX IN

Veille / marche Sélection de la source d'entrée Port USB Lecture piste précédente, piste suivante Volume -/Volume + Entrée auxiliaire Jack 3.5 mm Nota : la prise d'entrée AUX jack en façade est couplée avec la prise AUX IN située à l'arrête de l'appareil. Si un jack est inséré en façade la prise AUX IN sera coupée. Cette prise permet la diffusion du son en provenance d'un lecteur MP3 extérieur.

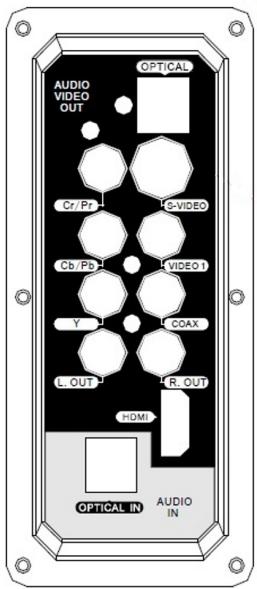

PRISES Entrees sorties du panneau arriere

1	4	1. Y Cr /Pr / Cb / Pb	Sorties video YUV
		2. Optical IN	Entrée Optique
		3. Power ON / OFF	Marche / Veille
		4. R AUX L	Entrées Audio auxiliaires
		5. Optical Output	Sortie optique Audio
		6. S - VIDEO	Sortie Video S - VIDEO
		7. VIDEO 1	Sortie Video 1 : Photos / Video USB
		8. COAX	Sortie Audio numérique COAX
		9. L Out R Out	Sorties Gauches / Droites
		10. HDMI	Sortie Audio / Video HDMI
		11. 230 V / 50 Hz	Secteur 230 V / 50 Hz
		12. VIDEO 2 OUT	Sortie Video 2 ipod, iPhone , iPad, USB
3	11	NOTA : La prise OPTICAL IN située sur fond gris est une entrée. Les prises situées dans la partie sur fond noir du panneau arrêté sont uniquement des prises de sorties. La prise Video 1 ne permet l'affichage sur un télévisueur que des fichiers photos ou videos en provenance d'une clé USB Pour dire les fichiers photos ou video en provenance de votre iPod, iPhone, iPad utilisez la prise RCA VIDEO 2 OUT en bas du meuble.

8.0	UTILISATION AVEC UN iPod / iPhone / iPad

1. “▶II” Touche lecture / pause. Appuyez et maintenez cette touche pendant 3 à 5 secondes pour entrer dans le mode pause. Appuyez à nouveau sur cette touche pour reprendre la lecture.
2. Les touches “ ” et “ ” sont les touches de sélection de la piste précédente ou de la piste suivante. Appuyez et maintenez ces touches pendant 2 à 3 secondes pour accéder aux modes retard rapide ou avance rapide.
3. Touche "MENU". Appuyez sur la touche Menu puis utilisez les touches de navigation "▲" et "▼" pour sélectionner une fonction. Appuyez ensuite sur la touche "ENTER" pour valider votre choix.
4. Appuyez sur la touche "REPEAT" pour sélectionner la piste à répéter. Le symbole "O" indique la répétition d'une piste, le symbole "C" indique la répétition de toutes les pistes.

Compatibilité de lecture avec l'ipod/iphone/ipad

Cet appareil est compatible avec la plupart des modèles d'iPod /iPhone / iPad tels que l'iPod mini, iPod nano, iPod video et sert de chargeur pour l'iPod /iPhone / iPad.

Utilisation en mode ipod / iphone /ipad.

Appuyez sur la touche « INPUT ». L'afficheur indique iPod.

1. Sélectionnez un titre musique, une photo ou une réserve et utilisez votre iPod / iPhone / iPad selon leur habitude.
2. Vous pouvez également utiliser les touches piste suivante ou piste précédente en appuyant de manière séquentielles sur les touches correspondantes ou appuyer sur la touche / Lecture / Pause pour interrompre puis reprendre la lecture.
3. Appuyez sur les touches VOLUME + / - pour ajuster le niveau sonore.
4. NOTA : Si vous souhaitez visionner vos photos ou vos videos en provenance de votre iPod / iPhone / iPad, sur votre téléviseur, celui-ci doit être connecté à la prise de sortie VIDEO 2 de l'appareil.

NOTA: 1. Lorsque vous branchez votre iPod / iPhone / iPad, sur l'appareil, une période de 5 à 8 secondes est nécessaire pour que l'appareil identifie cette nouvelle source et que la lecture des fichiers puisse commencer.

1. Pour une bonne utilisation de l'iPod / iPhone / iPad, il est recommandé de brancher l'appareil en premier, de sélectionner la source iPod, puis une fois l'écran allumé, d'insérer l'iPod / iPhone / iPad.

9.0	TELECOMMANDE

1. Insertion des piles

Ouvrez la trappe arrière du boîtier de la télécommande et insérez deux piles de 1.5 Volts Type AAA (non fournies). Utilisez des piles de type et de marque identiques et respectez la polarité indiquée sur le boîtier, puis replacez la trappe de la télécommande sur le boîtier.

1. Utilisation de la télécommande :

A Nettoyez régulièrement la télécommande pour éviter que l'accumulation de poussière n'affecte le bon fonctionnement des touches. B N'exposez pas la télécommande à l'eau ou à l'humidité. C Changez les piles de la télécommande lorsque la portée d'utilisation commence à diminuer ou que certaines fonctions ne sont plus commandées. D En cas de non utilisation prolongée de l'appareil, retirez les piles du boîtier de la télécommande.

9.1	FONCTIONS DE LA TELECOMMANDE

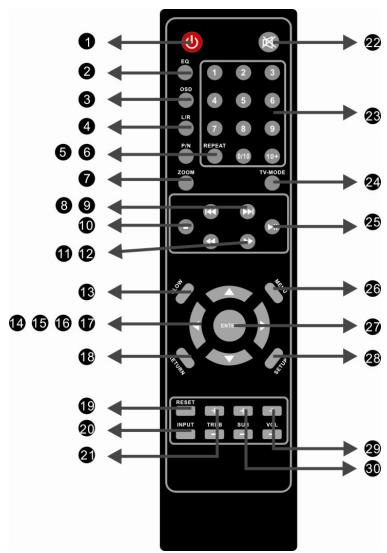

1. Veille/Marche 18. RETURN: Retour
2. Égalisation 19. RESET: Réinitialisation
3. OSD 20. INPUT: Entrées
4. L/R 21. TREB: Aigus
5. P/N 22. MUTE: Silence
6. REPEAT 23. Touches numériques
7. ZOOM 24. Mode TV
8. Précédent 25. Lecture / Pause
9. : Suivant 26. MENU
10. Stop 27. ENTER : Validation
11. 7 Retour rapide 28. SETUP: Réglages
12. 8 Avance rapide 30. SUB: Basses + /-
13. SLOW
14. Navigation haut
15. Navigation bas
16. 3 Navigation gauche
17. Navigation droite.

1.

STANDBY

Appuyez sur cette touche pour allumer ou pour éteindre l'appareil.

2.

EQ

Appuyez de manière séquentielle sur cette touche pour ajuster le son selon les options :

JAZZ, CLASSIQUE, ROCK, POPS, EQ OFF Arrêt

3.

OSD

Appuyez sur la touche OSD pour afficher les informations sur le mode en cours.

4.

L/R

Appuyez sur cette touche pour inverser les sorties audio lors de la lecture USB.

5.	P / N MODE

Appuyez sur cette touche pour sélectionner le standard vidéo de sortie : PAL ou NTSC

6.

REPEAT

Durant la lecture d'un titre, appuyez sur cette touche pour répéter ce titre. Appuyez une seconde fois sur cette touche pour répéter tous les titres.

7.

ZOOM

Lors de l'affichage de photos JPEG, appuyez sur cette touche pour augmenter la taille de la photo par 2, 3, 4.

8.

LAST

Appuyez sur cette touche pour revenir au titre ou au chapitre précédent

9.

NEXT

Appuyez sur cette touche pour accéder au titre ou au chapitre suivant.

10.

STOP

Appuyez sur cette touche pour arrêter la lecture d'un fichier son, image ou vidéo. Appuyez une seconde fois pour arrêter complètement le mode lecture.

11.	QUICK FORWARD

Appuyez sur cette touche pour effectuer une recherche rapide avant dans un fichier.

12.	QUICK BACKWARD

Appuyez sur cette touche pour effectuer une recherche rapide arrêté dans un fichier.

13.

SLOW

Lors du visionnage d'une vidéo, appuyez sur cette touche pour modifier la vitesse de défillement des images 1 / 2 1 / 3 14 1 / 5 1 / 6 1 / 7 de la vitesse normale. Appuyez sur la touche PAUSE pour revenir à la vitesse normale.

14.

5

Touche de navigation Haut.

15.

6

Touch de navigation Bas.

16.

3

Touche de navigation Gauche.

17.

4

Touche de navigation Droite

18.

RETURN

Appuyez sur cette touche pour revenir au programme précédent.

19.

RESET

Appuyez sur cette touche pour accéder aux réglages de base de l'appareil.

20.

INPUT

Lorsque l'appareil est allumé, appuyez sur cette touche pour sélectionner la source AUX / USB / iPod

21.	TREBBLE + / -

Appuyez sur cette touche pour renforcer ou diminuer les aigus

22.

MUTE

Appuyez sur cette touche pour interrompre ou reprendre la diffusion du son.

23.	Touches numériques 0 – 10 +

Appuyez directement sur les touches 1 à 9 pour accéder à un programme ou sur la touche 10+ pour Accéder aux programmes supérieurs.

24.

Mode TV

Dans le mode lecture cartes SD ou clé USB, appuyez sur cette touche pour sélectionner le format de la sortie vidéo S-Video ou YUV.

Appuyez sur cette touche pour démarrer ou interrompre la lecture des fichiers Audio / Photo / Video

26.

MENU

Dans le mode lecture iPod / iPhone / iPad, appuyez sur cette touche pour afficher le menu principal. Utilisez les touches de navigation 14 à 17 pour sélectionner un programme et validez votre choix.

27.

ENTER

Appuyez sur cette touche pour valider une sélection

28.	SETUP Réglages

Appuyez sur la touche SETUP pour entrer dans le mode réglages : Mode TV, Veille écran, Video, sortie HDMI, réglages par défaut en suivant les instructions étape par étape.

En mode lecture, appuyez sur la touche SETUP et utilisez les touches de navigation pour parcourir les menus de réglage qui vous permettront de programmer l'appareil.

Les réglages effectués, appuyez sur la touche SETUP pour sortir du mode réglage.

29.	Réglage volume principal

Utilisez ces touches pour ajuster le niveau sonore du réglage de volume principal.

30.	SUBWOOFER / -

Appuyez sur cette touche pour renforcer ou diminuer le niveau de basses.

10.0

MODE D'EMPLOI SIMPLIFIE

10.1

SON DU TELEVISEUR

10.1.1 Raccordez les sorties Audio Gauche / Droite du téléviseur à l'entrée AUX du meuble (voir chapitre 6) 10.1.2 Raccordez la sortie Video 2 du meuble à l'entrée AV Video du téléviseur (voir chapitre 6) 10.1.3 Allumez le téléviseur et sélectionnez un programme TV pour diffuser le son dans le meuble ou sélectionnez l'entrée AV du téléviseur pour visualiser des photos ou des vidéos. 10.1.4 Branchez le cordon secteur (prise femelle) dans la prise secteur 230V du meuble puis branchez la fiche secteur (male) dans la prise secteur du réseau 230V. 10.1.5 Appuyez sur la touche Veille / Marche en façade pour allumer le meuble. 10.1.6 Sélectionnez l'entrée AUX pour diffuser le son du téléviseur dans le meuble et réglez le niveau sonore à votre convenance. AUX s'affiche sur le meuble. 10.1.7 Si vous avez raccordé votre meuble au téléviseur par un câble optique, sélectionnez l'entrée optique.

10.2

UTILISATION D'UN iPod-iPhone-iPad

10.2.1 Branchez le cordon secteur (prise femelle) dans la prise secteur 230V du meuble puis branchez la fiche secteur (male) dans la prise secteur du réseau 230V. 9.2.2 Appuyez sur la touche Veille / Marche en façade pour allumer le meuble. 9.2.3 Sélectionnez l'entrée iPod - iPhone - iPad (iPod s'affiche sur le meuble) 9.2.4 Insérez votre iPod - iPhone - iPad avec précaution sur le connecteur (risque de tordre les contacts en cas d'insertion brute). 9.2.5 Utilisez votre iPod, iPhone, iPad comme vous en avez l'habitude. Lorsqu'un iPod, iPhone, iPad est branché sur le meuble, il sera automatiquement rechargé.

10.3

UTILISATION D'UNE CLE USB

10.3.1 Branchez le cordon secteur (prise femelle) dans la prise secteur 230V du meuble puis branchez la fiche secteur (male) dans la prise secteur du réseau 230V. 10.3.2 Appuyez sur la touche Veille / Marche en façade pour allumer le meuble. 10.3.3 Sélectionnez l'entrée AV du télévisieur pour visualiser des photos ou des vidéos. 10.3.4 Sélectionnez l'entrée USB, les fichiers contenus dans la clé USB seront affichés à l'écran du TV. 10.3.5 Sélectionnez les dossiers ou les fichiers de la clé USB que vous souhaitez voir et validez pour écouter les fichiers musique, regarder des photos ou des vidéos.

10.4

UTILISATION AVEC UN LECTEUR MP3 EXTERIEUR

10.4.1 Branchez le cordon secteur (prise femelle) dans la prise secteur 230V du meuble puis branchez la fiche secteur (male) dans la prise secteur du réseau 230V. 10.4.2 Appuyez sur la touche Veille / Marche en façade pour allumer le meuble. 10.4.3 Sélectionnez l'entrée AUX. 10.4.4 Reliez le lecteur MP3 extérieur à l'aide d'un câble équipé de deux jacks 3.5mm (non fourni). 10.4.5 Utilisez votre lecteur extérieur MP3 comme vous en avez l'habitude.

11.0 Configuration des menus

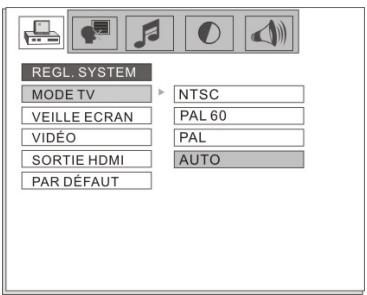

Appuyez sur la touche SETUP pour accéder aux différents menus de réglage de l'appareil. Le menu ci-dessous apparait à l'écran :

Utilisez les touches de direction 4 ou 3 pour naviguer dans les options de réglage système :

• MODE TV
• VEILLE ECRAN VIDEO SORTIEHDMI
• PAR DEFAULT

L'option de réglage sélectionnée, utilisez les touches de direction 6 ou 5 pour accéder aux différents réglages. Appuyez à nouveau sur la touche SETUP pour sortir du mode réglages.

1 - Type de téléviseur :

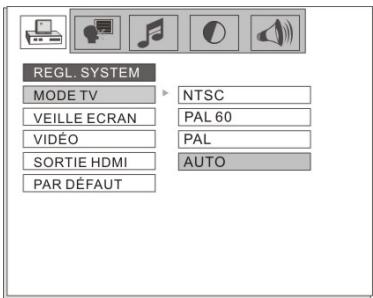

11.1 Mode TV

Sélectionnez le réglage TV System à l'aide des touches

6 ou 5, puis choisissez le système couleur entre NTSC, PAL 60, PAL ou AUTO.

En cas de doute, utiliser le mode AUTO.

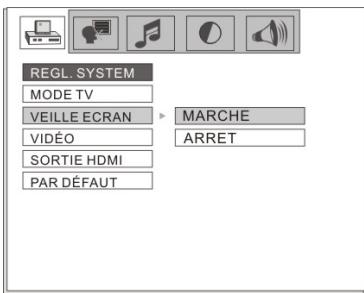

11.2 VEILLE Ecran

Si l'option protection d'écran est activée « Marche », elle devient effective après 3 minutes sans changement du signal vidéo. L'appui sur n'importe quelle touche de la télécommande permet le retour au mode vidéo normal. Si l'option protection d'écran est désactivée (Arrêt), l'affichage vidéo restera inchangé même sur une image figée.

11.3

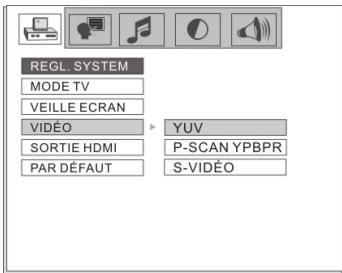

Vous pouvez sélectionner la sortie vidéo active selon la qualité d'image ou le type d'équipement

relié à l'appareil : INTERLACE YUV, P SCAN, S-Video.

11.4

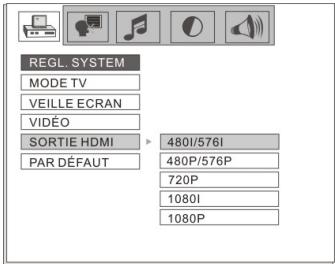

SORTIE HDMI

Vous pouvez sélectionner la résolution de l'image selon le type d'équipement utilisé avec l'appareil.

480i - 576i - 480p - 576p - 720p - 1080i - 1080p

11.5

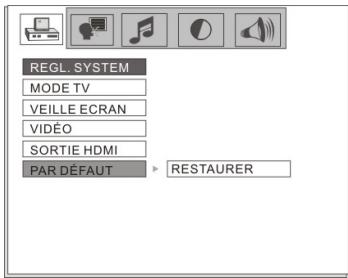

Reglages par default

Si les réglages que vous avez effectués ne vous donnent pas satisfaction, il est possible de revenir aux réglages « par défaut » effectués en urine.

Sélectionnez l'option retour et appuyez sur la touche OK pour valider votre choix.

NOTA : Les réglages supprimés le sont définitivement.

11.6

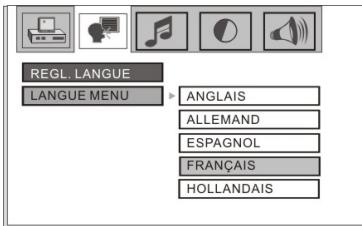

Vous pouvez sélectionner le langage des menus affichés à l'écran. En sélectionnant le réglage AUDIO à l'aide des touches de navigation 4 ou 3 puis sélectionner le langage à l'aide des touches 6 ou 5.

Choisissez un langage parmi les options : Anglais, Allemand, Espagnol, Français ou Hollandais

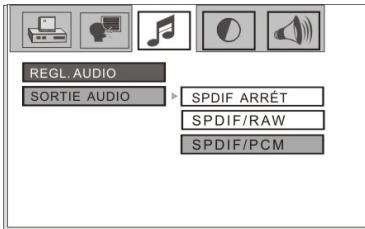

11.7 Sorties audio

Cette option permet de sélectionner le type de sortie Audio Analogique ou digitale selon les équipements périphériques utilisés.

ANALOGIE : Utilisation avec un amplificateur analogue.

SPDIF RAW : Utilisation avec un décembre digital

SPDIF/PCM : Utilisation avec un amplificateur stéréo digital.

NOTA : Si vous utilisez une liaison du son par cable optique entre le téléviseur et le meuble, sélectionnez le mode de sortie PCM.

12.0 REGLAGESVIDEO

Ce chapitre traite des réglages spécifiques à l'image.

12.1 Reglage de la luminosite

À l'aide des touches de navigation € ou •, sélectionnez la ligne de réglage « Luminosité ».

Appuyez sur la touche ENTER pour afficher le sous-menu de réglage puis utilisez les touches de navigation pour ajuster le niveau de luminosité qui vous convient.

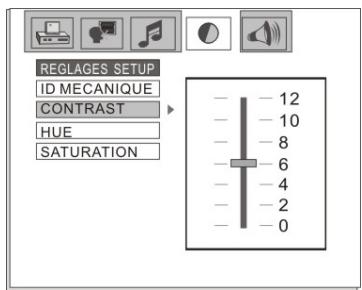

12.2 Reglage du contraste

À l'aide des touches de navigation ▼ ou ▶, sélectionnez la ligne de réglage « Contraste ».

Appuyez sur la touche ENTER pour afficher le sous-menu de réglage puis utilisez les touches de navigation pour ajuster le niveau de contraste qui vous convient.

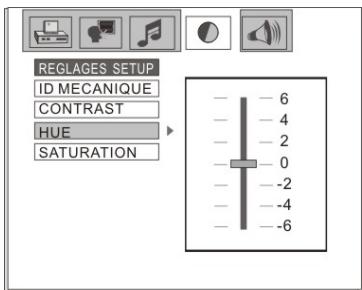

12.3 Reglage de la TEINTE - HUE

À l'aide des touches de navigation ▼ ou ▶, sélectionnez la ligne de réglage « Teinte HUE ».

Appuyez sur la touche ENTER pour afficher le sous-menu de réglage puis utilisez les touches de navigation pour ajuster la teinte qui vous convient.

NOTA: Ce réglage n'est actif que si le mode NTSC a été Sélectionné.

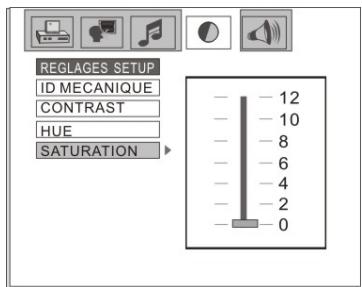

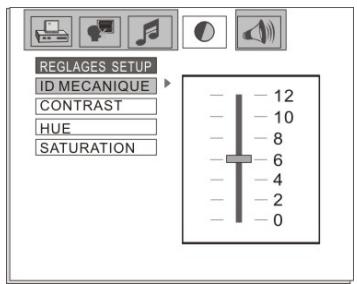

12.4 Reglage de la saturation

À l'aide des touches de navigation ▼ ou ▶, sélectionnez la ligne de réglage « Saturation ».

Appuyez sur la touche ENTER pour afficher le sous-menu de réglage puis utilisez les touches de navigation pour ajuster le niveau de saturation qui vous convient.

13.1

Ce réglage permet de sélectionner le mode de diffusion du son dans les haut-parleurs.

Le son peut être celui du canal gauche, celui du canal droit ou la diffusion en mode stéréo.

14.0 Utilisation du PORT USB

14.1 Appuyez sur la touche sensitive « Entrée » et sélectionnez le mode USB « READING » 14.2 Insérez une clé USB contenant des fichiers musique, des fichiers audio ou des fichiers video. Les fichiers présents sur la clé seront lus automatiquement. 14.3 Lors de la lecture des fichiers contenus sur la clé USB, l'appareil ne peut pas naviguer d'un dossier à l'autre et des fichiers en provenance de différents dossiers peuvent se succéder. Utilisez les touches « Précédent » ou « suivant » pour sélectionner le fichier que vous désirez lire. 14.4 À la fin de la lecture d'un fichier, l'appareil passe en mode stop et retourne au menu fichiers.

NOTA : Fichiers vidéo compatibles : AVI, Xvid, WMA, MPE, JPEG.

15.0 Utilisation de la liaison optique

15.1 Appuyez sur la touche sensitive « Entrée » et sélectionnez le mode « OPTICAL » 15.2 Branchez un cable Optique TOSLINK entre la sortie Optique du téléviseur et l'entrée Optique du Meuble. Réglez le mode de sortie Audio dans le mode PCM.

L'appareil reçoit les signaux numériques transmis par le câble optique et diffusera le son du téléviseur.

16.0 Fonction aux IN

16.1 Commutez le selector d'entrée sur AUX pour diffuser le son en provenance d'un équipement auxiliaire. Si un signal Audio est présent sur l'entrée AUX Jack 3.5mm en façade, c'est le signal présent sur cette prise qui sera diffusé par le meuble.

En l'absence de signal Audio sur la prise jack en façade, les prises RCA AUX IN du panneau arrière sont alors actives.

17.0

EN CAS DE PROBLEME

Si votre appareil fonctionne de manière anormale, vérifiez les points suivants avant de faire appel au service après-vente ou à un réparateur qualifié.

Symptôme	Cause possible	Solution
L'appareil ne ne s'allume pas.	- Le cordon secteur est mal branché - Il n'y a pas de courant sur la prise utilisée	Vérifiez que la prise secteur soit bien enforcée Vérifiez la prise avec un autre appariel
Pas d'image	- Le cordon video RCA jaune est mal branché coté meuble ou coté TV. le téléviseur n'est pas réglé sur l'entrée AV.	Vérifiez le branchement sur le meuble et sur le téléviseur prise RCA jaune. Sélectionnez l'entrée AV du téléviseur.
Pas de son	- Le cable AV RCA rouge / blanche est mal branché. Le réglage volume est à zéro.	Vérifiez le branchement du cable. Réglez le volume sonore

17.0

CHARACTERISTIQUES TECHNIQUES

Alimentation	: 230 V 50 Hz	Consummation	: 50 W
Sortie Video	: 1 Vcc 75 Ohms	Bande passante	: 20 Hz – 20 KHz
S / B	: 90 dB 1KHz	Poids	: Net 26.5 KG brut 29.2 Kg
Dimensions	1053 x 440 x 380 mm	Conditions d'utilisation	: Position horizontale

Remplacez les piles dès que leur fonctionnement donne des signes de faiblesse.

Si les piles coulent et laissent échapper de l'acide, éviter de les manipuler à main nue.

Remplacez les piles usagées en changeant ensembles toutes les piles d'un même appareil et ne mélangez pas les marques et les types de piles.

En cas de non utilisation prolongée de l'appareil, retirez les piles de leur compartiment.

ATTENTION : Les enfants en bas âge ne doivent pas avoir accès aux piles afin qu'ils ne les portent pas à la bouche et puissent se brûler ou les ingérer.

Mise au rebut

Les piles ou les batteries usagées ne doivent pas être jetées avec les ordures ménagères mais déposées dans des containers mis à votre disposition dans les lieux de distribution de produits électriques et électroniques.

Respect de l'environnement

Ce pictogramme rappelle qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre les appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Directive Européenne DEEE:2002/97/EC

Ce pictogramme rappelle que ce produit a été manufactured avec des composants et des procédés de fabrication qui respectent la législation en matière d'environnement.

La fabrication de ce produit exclut tous les matériaux qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium, le mercure, les PBB, PBDE et les composés qui ne s'éliminent que difficilement dans la nature.

Sécurité électrique et rayonnements électromagnétiques.

Ce pictogramme rappelle que cet appareil est conforme à la législation Européenne en matière de :

Sécurité électrique : Directives LVD 2006/95/EC - Normes 60065 - 2002 / EN 60950-1 2006

Normes de rayonnement et d'immunité électromagnétique : Directives 2004/108/EC
