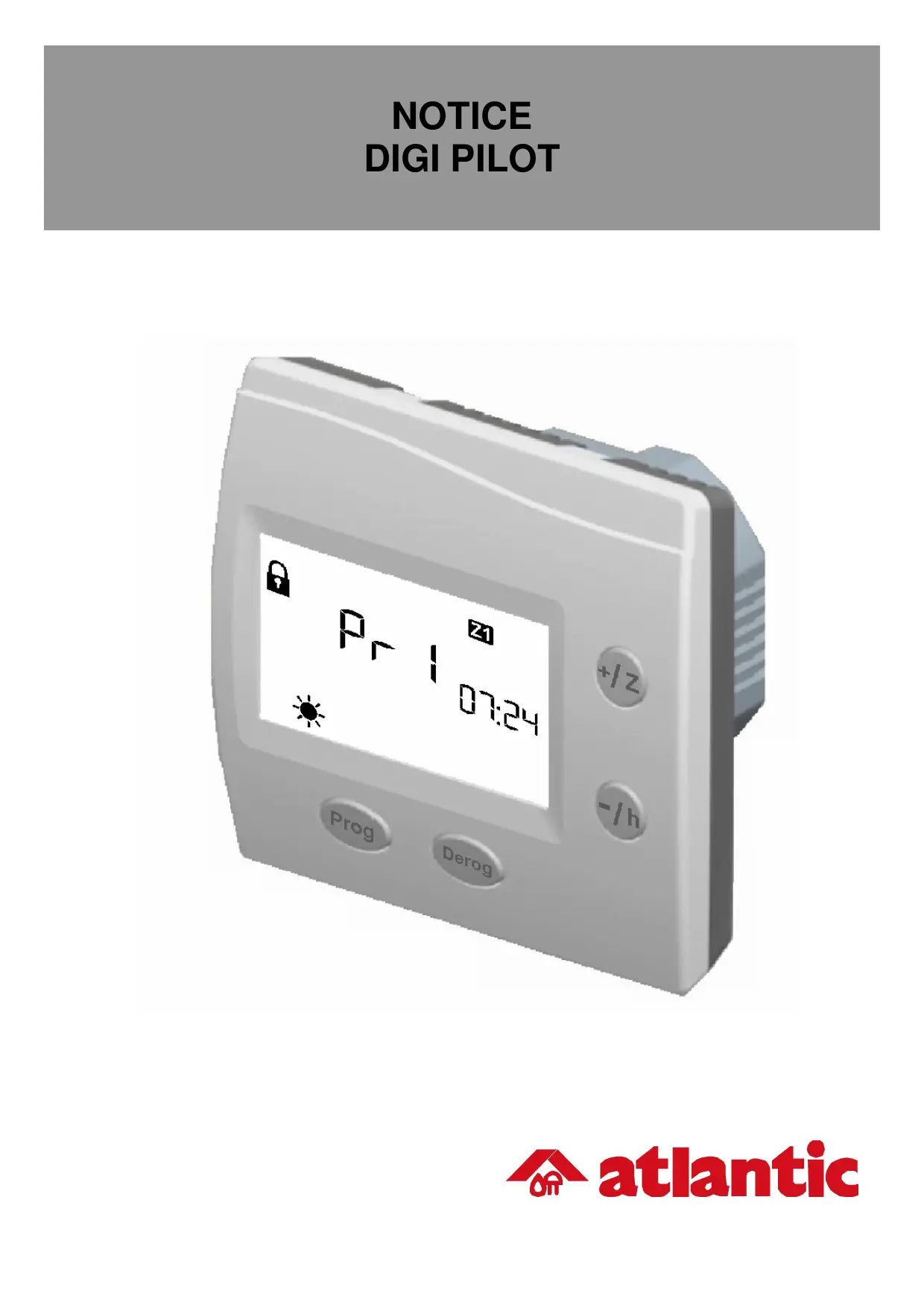

MODE D'EMPLOI DIGI PILOT ATLANTIC
L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NF C 15-100 pour la France).
\section*{Caracteristiques :}
- Alimentation : 230V~/50Hz
- Consommation : 1 VA
- Dimensions : H. 84,7 mm, L. 89,5 mm, P. apparente 20,4 mm, P. encastrée 28,5 mm
Raccordement : section 1,5 mm² sans repiquage - Montage: sur boîte d'encastrement entraxe 60mm
- Température de fonctionnement: 0 à +40°C
- Indice de protection: IP 31,回
Sorties Fil Pilote : selon modèle, 1 ou 2 sortie(s) fil pilote 6 ordres selon standard GIFAM. Chaque sortie peut piloter 15 apparéils de chauffage maximum (impédance 200k ) ou 7 apparéils (impédance 100k ) - Température de stockage : -10 à +40°C
Hygrométrie : 90% maxi à 20°C
Travaillez hors tension lors du raccordement

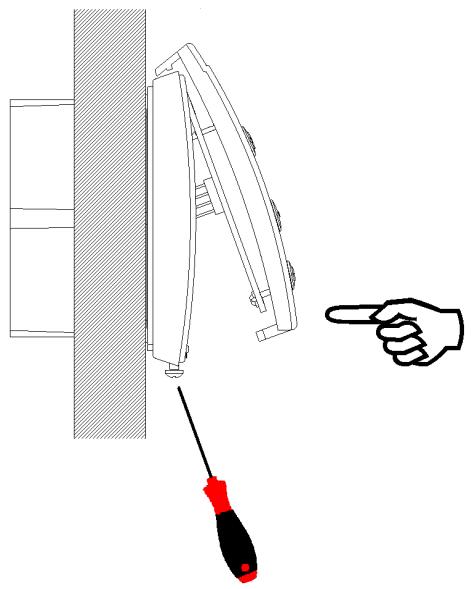

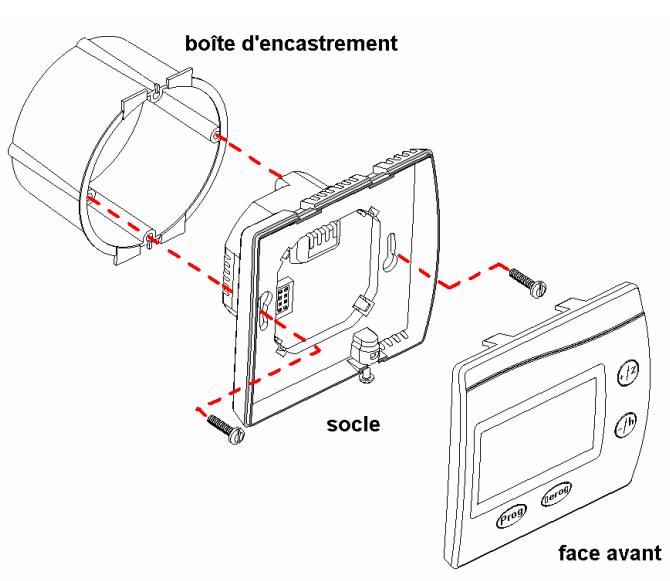

Fixation :
La Digi Pilot se compose de deux parties :
Une face avant embrochable
- Un socle destiné à être fixé sur une boîte d'encastrement entraxe 60mm.

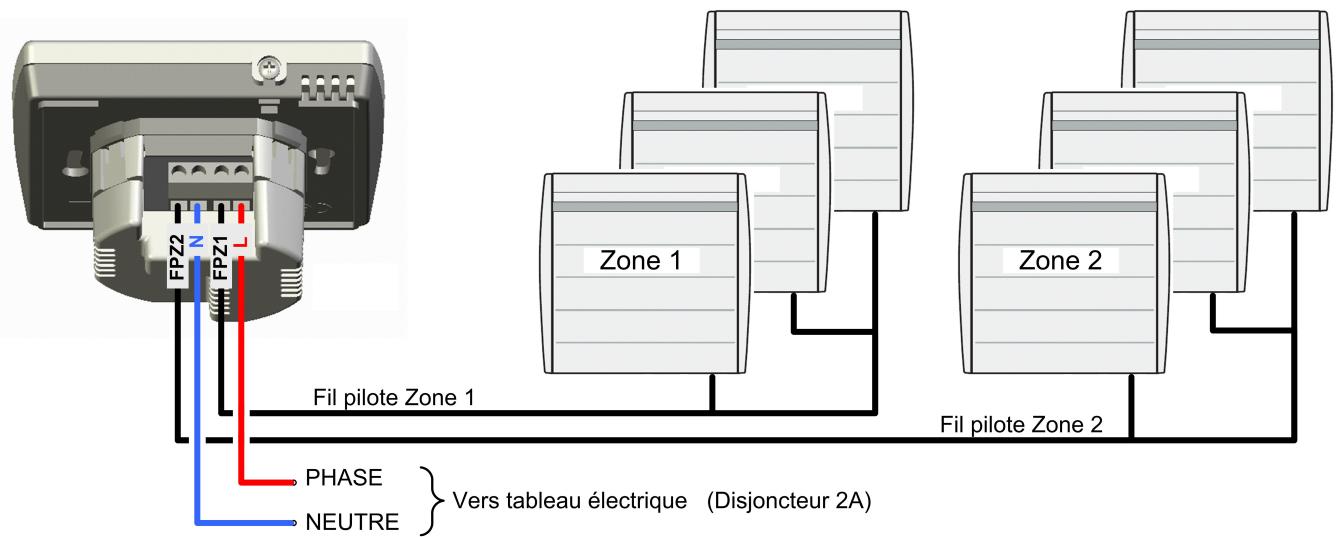

Câblage :
Défaut de branchement
En cas de défaut de branchement (inversion Neutre et Fil Pilote par exemple), la Digi Pilot affiche Err et Z1 et/ou Z2 clignotants. Coupez l'alimentation et vérifiez le câblage.
La Digi Pilot vous permet de piloter de façon simple, votre chauffage électricque suivant 1 des 3 programmes pré-enregistrés en usine ou sur un des modes de chauffage permanents. Lors d'un changement-temporaire de votre rythme de vie, vous pouvez modifier le mode en cours par une dérogation.

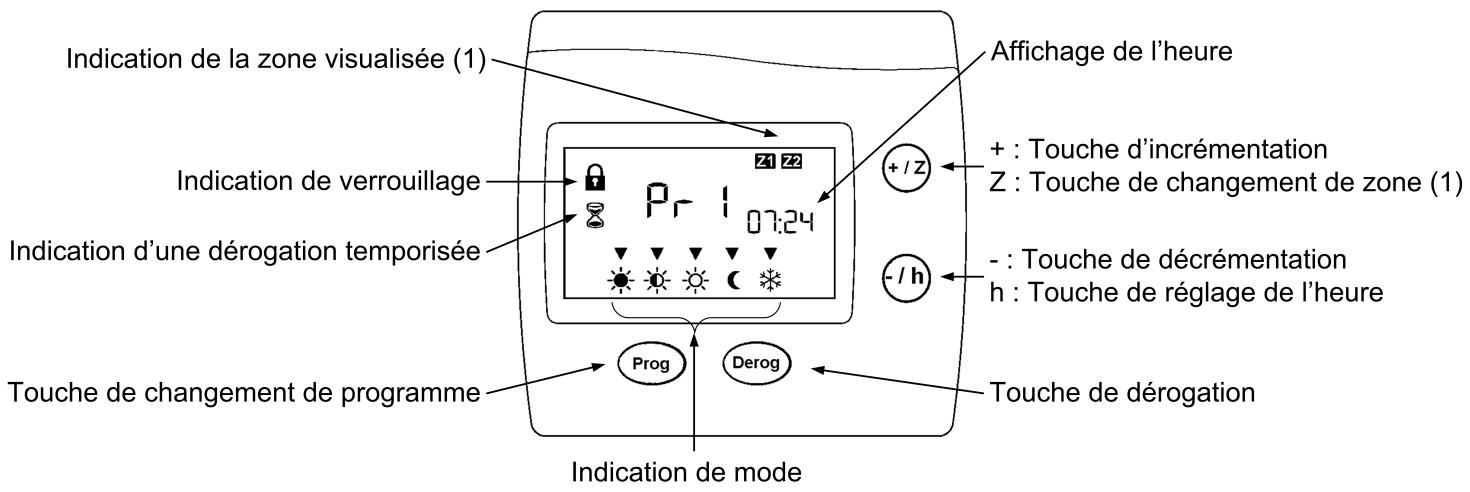

Description
(1) : Uniquement pour la version 2 zones
Sans action de vaire part, c'est tous les jours le meme programme ou mode de chauffage permanent qui se déroule.
Un appui sur n'importe qu'elle touche active le rétro éclairage.
Principe général :
CONFORT : Il consiste à régler votre température sur chacun de vos apparciels de chauffage, afin qu'ils délivrent une température qui vous est/agréable, c'est-à-dire de Confort.
CONFORT-1°C: Il représenté un abaisissement de température dans vos pieces de - 1°C par rapport à la température Confort. Ce mode est conseillé, par exemple, lorsque vous quitterez votre maison pour une absence inférieure à 2h.
CONFORT-2°C: Il représenté un abaisissement de température dans vos pieces de - 2°C par rapport à la température Confort. Ce mode est conseillé, par exemple, lorsque vous quitterEZ votre maison pour une absence comprise entre 2 et 4h.
Eco C: Il représenté un abaisissement de température dans vos pieces de -3,5°C par rapport à la température Confort. Ce mode est conseillé, par exemple, lorsque vous quitterEZ votre maison pour une absence supérieure à 4h.
HORS GEL: Il permet de maintainir la tempéature de vos pièces autour de 7^
TYPE DE L'APPAREIL : DIGI PILOT
Référencce DE L'APPAREIL :
□1 Zone (602 031)
2 Zones (602 032)
DATE DE FABRICATION :
NOM ET ADRESSE DU CLIENT :
Prix d'un appel local depuis un poste fixe
Bureau Info Produits / S.A.T.C. Renseignements Techniques Garanties - Pièces détabées
ZA Acti Nord - Monge Rue Monge
85002 LA ROCHE SUR YON Cedex Fax: 02 51 37 38 27
http://www atlantic.tm.fr
Cachet de l'installateur
Réglage de l'heure :
Appuyer sur la touche ① pendant 4 sec, les digits des heures clignotent.
Appuyer sur les touches ou 巧 permet d'incrementer / décrémentedesheures.
Attendre 4 secondes pour obtenir les digits des minutes clignotantes.
Régler les minutes avec les touches ou d.
Attendre 4 secondes (fin du clignotement des minutes) pour que le réglage soit terminé.
Suite à une coupure d'alimentation supérieure à 5 minutes, l'heure clignote. Il est alors nécessaire de régler l'houre.
Fonctionnement :

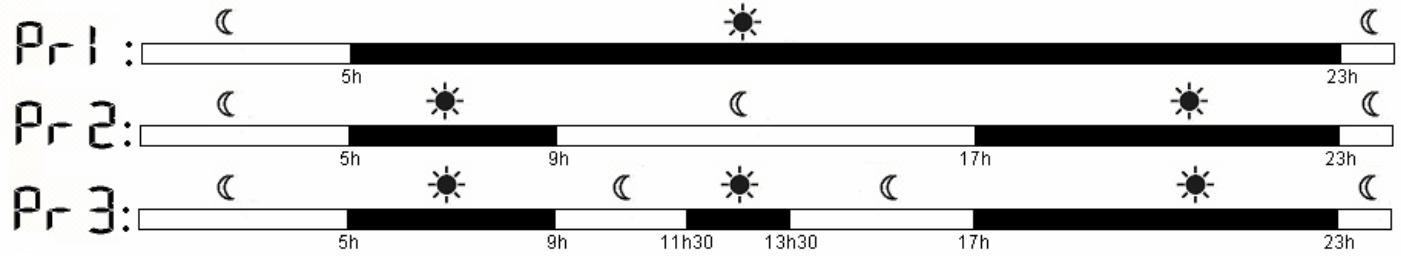

Programmes :
Votre Digi Pilot integre 3 choix de programmation pre-enregistrées en usine _r1 _r2 _r3 ou bien un mode permanent au choix parmi
En appuyant successivement sur la touche , vous pouvez selectionner votre programme ou le mode permanent.
Les programmes _r - 1 , _r - 2 et _r - 3 sont des programmes enregistrres et non modifiables.
Pour désir un mode permanent 串 串 串 串 , il est nécessaire d'appuyer successivement sur la touche (Prog) pour afficher le mode Confort et ensuite, d'appuyer sur (Berog) autant de fois que nécessaire pour sélectionner son mode de chauffage permanent.
Dérogation : sortir du mode de chauffage programme
Une dérogation permet de sortir du mode de chauffage en cours.
Vouss dispossez de 2 manieres de faire une dérogation :
Dérogation temporisée : appuyez sur la touche √erog autant de fois que nécessaire pour positionner le curseur sur le mode souhaité ( 🙸 🙸 🙸 🙸 🙸). A l'aide des touches ⊕z et ⊕h incrémentede déprérentez le temps souhaité. A la fin du temps écoulé, la Digi Pilot returne au mode programme.
Dérogation à retard automatique au programme: appuyez sur la touche (perog) autant de fois que nécessaire pour positionné le curseur sur le mode souhaité (). Au prochain changement de mode sur la programmation en cours, la Digi Pilot repasse automatiquement sur le programme en cours. (Cette fonction n'est possible que sur les programmes Pr1 Pr2 Pr3*)
Verrouillage / déverrouillage de l'ensemble des commandes :
Appuyez simultanément sur les touches (Berog) et (-h) pendant 5 sec, et le symbole apparaît ou disparait.
Retour à la configuration usine
Appuyez simultanément sur les 4 touches.
DOCUMENT A CONSERVER PAR L'UTILISATEUR (présenter le certificat uniquement en cas de réclamation)
- La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
- La garantie s'applique en France uniquement.
ATLANTIC assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts. - Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
- Les détiérations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
Prsenter le present certificat uniquely en cas de reclamation apres du distributeur ou de voite installateur, en y joignant sua facture d'achat. - Les dispositions des prsentes conditions de garantie ne sont pas exclusives du benefice au profil de l'acheteur, de la garantie legale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.
