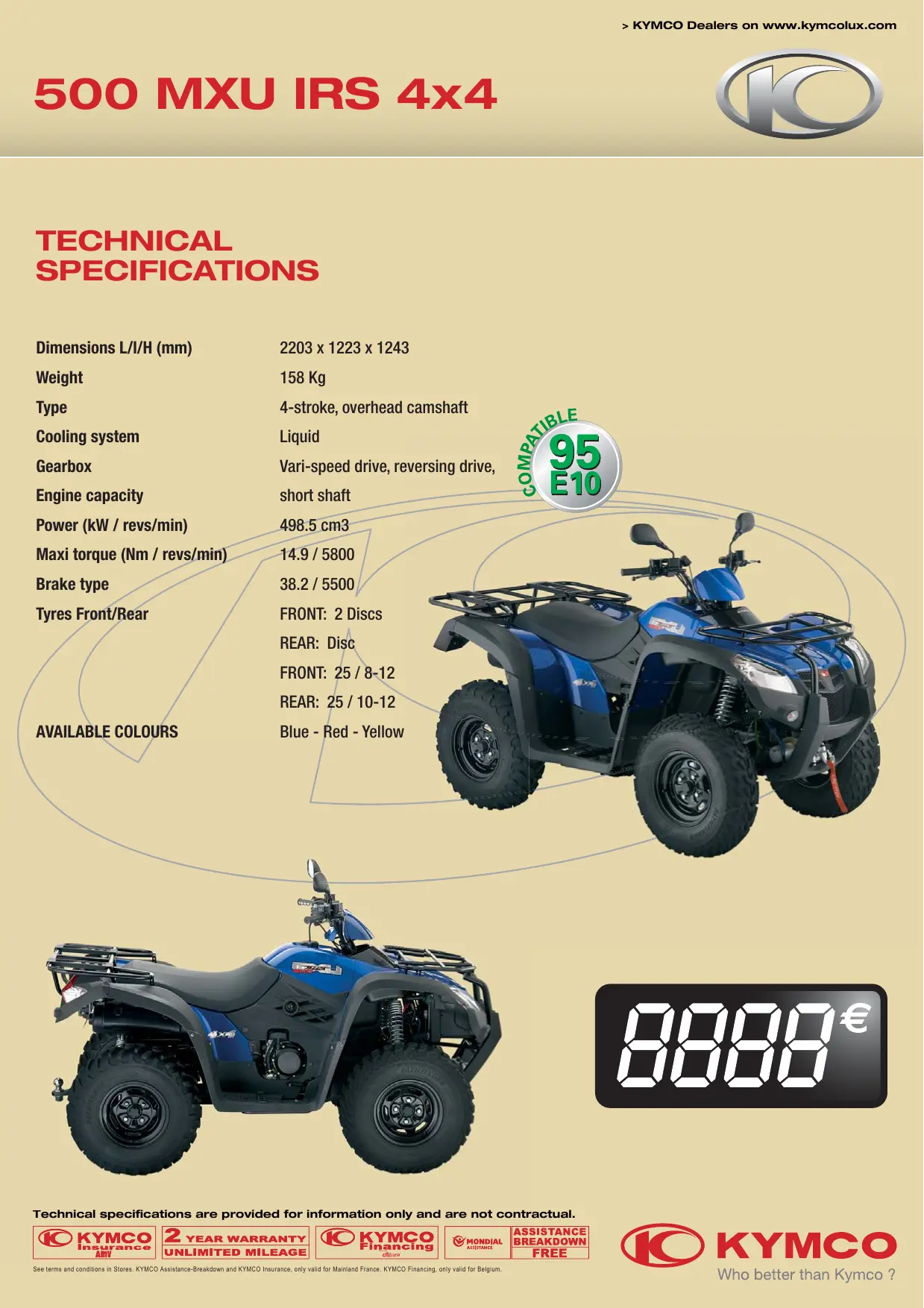

Comment changer le joint de culasse sur un quad KYMCO 500 MXU IRS 4X4 ?
Réponse Notice-Facile
Le remplacement du joint de culasse sur votre quad KYMCO 500 MXU IRS 4X4 est une intervention délicate qui requiert de la précision. Ce moteur monocylindre 4 temps à refroidissement liquide nécessite le respect strict des procédures de serrage des boulons pour éviter toute fuite. Voici la marche à suivre.
Préparation et accès au moteur
- Placez le quad sur une surface plane et stable, moteur éteint et refroidi.
- Débranchez le câble négatif de la batterie 12V pour éviter tout risque électrique.
- Vidangez complètement l'huile moteur et le liquide de refroidissement pour éviter les fuites lors du démontage.
- Retirez les carénages et protections qui gênent l'accès à la culasse.
- Démontez les collecteurs d'admission et d'échappement (notez bien leur position).
Retrait de la culasse
- Dévissez les treize boulons et l'écrou de culasse en suivant un ordre croisé pour éviter toute déformation du bloc moteur.
- Soulevez délicatement la culasse vers le haut et retirez-la complètement.
- Nettoyez très soigneusement les surfaces de contact entre la culasse et le bloc moteur avec un grattoir ou un produit de nettoyage. Éliminez tous les résidus du joint usé, calamine et impuretés.
Installation du nouveau joint
- Placez le nouveau joint de culasse en respectant son orientation (le côté marqué doit faire face vers le haut).
- Repositionnez la culasse en alignant correctement tous les trous avec le bloc moteur.
- Appliquez de l'huile moteur fraîche sur les filets de tous les boulons avant installation, en particulier les boulons 1 à 4.
- Serrez les treize boulons et l'écrou en suivant l'ordre croisé recommandé, en cinq étapes progressives : commencez par un couple faible, puis augmentez graduellement jusqu'aux valeurs finales.
- Couples de serrage finaux : boulons 1-4 à 48 Nm (4,8 kgf-m), boulons 5-13 à 23 Nm (2,3 kgf-m), écrou de culasse à 10 Nm (1 kgf-m).
Remontage et test
- Remontez les collecteurs d'admission et d'échappement en respectant leur position d'origine.
- Remontez les carénages et protections.
- Remplissez le circuit de refroidissement avec le liquide de refroidissement recommandé par KYMCO et remplissez le carter moteur avec l'huile moteur adéquate.
- Rebranchez le câble négatif de la batterie.
- Démarrez le moteur et laissez-le tourner quelques minutes à ralenti. Vérifiez l'absence de fuites au niveau de la culasse et autour de tous les joints.
- Assurez-vous que le moteur fonctionne correctement, sans bruit anormal ni surchauffe. Vérifiez le niveau de liquide de refroidissement après refroidissement complet.
Cette intervention demande des outils adaptés (clé dynamométrique obligatoire), du soin et une bonne connaissance mécanique. Si vous n'avez pas d'expérience dans les travaux moteur, nous vous recommandons vivement de faire appel à un concessionnaire ou à un atelier spécialisé KYMCO qui disposera des pièces d'origine et de l'équipement adéquat.
