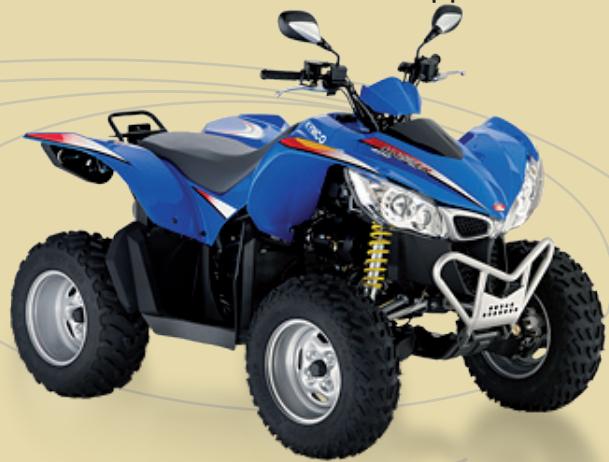

400 MAXXER IRS 2X4 - Véhicule tout-terrain (VTT) KYMCO - Notice d'utilisation et mode d'emploi gratuit

Marque	KYMCO
Modèle	400 MAXXER IRS 2X4
Type de produit	Véhicule tout-terrain (VTT)
Moteur	Monocylindre 366,9 cm³, 4 temps, 4 soupapes, arbre à cames en tête, refroidissement air et huile
Alésage x Course	81 x 71,20 mm
Puissance maxi	14,80 kW (20,13 Cv) à 6500 tr/min
Couple maxi	32,30 Nm (3,23 mkg) à 5500 tr/min
Allumage	Électronique (CDI)
Démarreur	Électrique
Transmission	Automatique à variation continue, marche/arrêt, rapport court avec boîte d'inverseur
Vitesse maxi	75 km/h
Dimensions (L x l x H)	1905 x 1230 x 1210 mm
Empattement	1225 mm
Hauteur de selle	855 mm
Suspension avant	Amortisseur hydraulique à précontrainte réglable, double triangulation
Suspension arrière	Amortisseur hydraulique à précontrainte réglable, roues indépendantes à double triangulation
Frein avant	Disque 202 mm
Frein arrière	Disque 202 mm
Pneu avant	23/8-12
Pneu arrière	23/10-12
Poids à sec	267 kg
Permis requis	Dès 16 ans avec permis A1 ou 18 ans avec permis A ou B
Garantie	2 ans

FOIRE AUX QUESTIONS - 400 MAXXER IRS 2X4 KYMCO

Quel type d'huile moteur utiliser ?

Utilisez une huile moteur 4 temps de viscosité 10W-40 ou 15W-40 selon la température ambiante. Consultez la notice pour les recommandations exactes.

Quelle est la capacité du réservoir d'essence ?

La capacité exacte n'est pas spécifiée dans la notice, mais pour un VTT de cette catégorie, elle est généralement d'environ 15 à 20 litres. Faites le plein avec du sans-plomb 95.

Comment régler la précontrainte des suspensions ?

Les amortisseurs avant et arrière sont équipés d'une bague de réglage de précontrainte. Tournez-la dans le sens horaire pour augmenter la dureté, antihoraire pour l'adoucir. Adaptez selon le poids et le terrain.

Quelle pression des pneus recommandez-vous ?

Pour les pneus avant 23/8-12 et arrière 23/10-12, une pression de 0,5 à 1,0 bar est courante pour le tout-terrain. Ajustez selon l'usage : plus basse pour la boue, plus haute pour la route.

Comment entretenir la transmission ?

La transmission à variation continue nécessite une vérification régulière de la courroie et des galets. Nettoyez les poulies et changez la courroie tous les 2 ans ou 10 000 km selon l'usage.

Quels sont les intervalles de vidange ?

Vidange d'huile moteur recommandée tous les 1000 km ou 6 mois. Utilisez une huile de qualité adaptée et remplacez le filtre à huile à chaque vidange.

Est-il possible de rouler sur route avec ce VTT ?

Ce VTT est homologué pour un usage routier uniquement si immatriculé et équipé des dispositifs légaux (rétroviseurs, clignotants, etc.). Vérifiez la législation locale. La vitesse maxi de 75 km/h le rend adapté aux petites routes.

Comment démarrer le VTT ?

Assurez-vous que le frein de stationnement est serré, mettez le contact, puis actionnez le démarreur électrique. Si la batterie est faible, utilisez un chargeur ou un démarreur auxiliaire.

Que faire en cas de panne de batterie ?

Vous pouvez démarrer le moteur par poussée si le VTT est en descente ou avec un câble de démarrage. La batterie est accessible sous la selle. Rechargez-la avec un chargeur adapté.

Où trouver des pièces de rechange ?

Les pièces d'origine sont disponibles chez les concessionnaires KYMCO agréés ou en ligne sur des sites spécialisés. Utilisez le numéro de série du châssis pour commander les bonnes pièces.

MODE D'EMPLOI 400 MAXXER IRS 2X4 KYMCO

Transmission primaire :

Réservoir essence :

Capacité huile moteur :

Vitesse maxi :

Monocylindre 366.9 cm³, 4 temps, 4 soupapes, arbre à cames en tête, refroidissement air et huile

81 × 71.20 ~mm

14.80 kW (20.13 Cv) à 6500 tr/mn

32.30 Nm (3.23 mkg) à 5500 tr/mn

Électronique (CDI)

Démarreur électrique

Automatique à variation continue - marche arrêt - rapport court boîte d'inverseur

3.31

75 Km/h

PARTIE CYCLE

Longueur/Largeur/Hauteur :

Empattement :

Hauteur de selle :

Suspension avant :

Suspension arrière :

Système de freinage :

Pneu avant :

Pneu arrirè :

Poids à sec :

1905/1230/1210 mm

1225 mm

855 mm

Amortisseur hydraulique précontrainte régiable double triangulation

Amortisseur hydraulique précontrainte réglable roues indépendantes à double triangulation

Avant disque 202 mm

Arrière disque 202 mm

23/8-12

23/10-12

267 Kg

Complement d'information

Dès 16 ans avec permis A1 ou 18 ans permis A ou B Garantie 2 ans

Spécifications techniques fournies à titre indicatif et non contractuelles

KYMCO
