CEDVD2D7001 - Lecteur dvd CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD
Marque	Continental Edison
Modèle	CEDVD2D7001
Dimensions	212 x 160 x 35 mm
Poids	0.66 kg
Alimentation	DC 12 V (adaptateur secteur fourni)
Consommation électrique	≤ 12 W
Écran intégré	LCD TFT couleur 7 pouces
Formats de disque pris en charge	DVD, VCD, CD, MP3, CD-R, CD-RW, JPEG, DVD±R/W, MPEG4
Sortie vidéo	1 Vpp / 75 Ω
Sortie audio	2 canaux (stéréo)
Rapport signal/bruit audio	≥ 90 dB
Dynamique audio	≥ 80 dB
Distorsion harmonique totale	< 0.01 %
Convertisseur N/A	96 kHz / 24 bits
Résolution vidéo	≥ 500 lignes
Réponse en fréquence	20 Hz - 20 kHz (± 1 dB)
Système TV	NTSC / PAL
Télécommande	Oui, avec pile bouton CR2025
Fonctions de lecture	Répétition, aléatoire, programmation, zoom, ralenti, A-B
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ou aux liquides. Débrancher en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Confier toute réparation à un technicien qualifié. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - CEDVD2D7001 CONTINENTAL EDISON

Le lecteur DVD ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché à l'appareil et à la prise murale. Assurez-vous que la prise est alimentée. Si le problème persiste, débranchez l'adaptateur, attendez quelques minutes et rebranchez-le.

Aucun disque n'est lu, l'appareil affiche 'NO DISC'.

Vérifiez que le disque est inséré correctement, face imprimée vers le haut. Nettoyez le disque avec un chiffon doux (du centre vers le bord). Assurez-vous que le disque est compatible (DVD, VCD, CD, etc.) et que son code régional correspond à celui du lecteur (le cas échéant).

Pas de son, mais l'image s'affiche.

Vérifiez les connexions audio (câbles RCA ou prise casque). Si un casque est branché, les haut-parleurs sont désactivés. Assurez-vous que le volume n'est pas au minimum et que le mode audio est correct (stéréo).

Pas d'image, l'écran reste noir.

Vérifiez que l'écran LCD est allumé (bouton TFT sur l'appareil). Assurez-vous que la source d'entrée est correcte (DVD). Vérifiez les câbles vidéo si vous utilisez une sortie externe.

La télécommande ne répond pas.

Orientez la télécommande vers le capteur infrarouge avant de l'appareil, sans obstacle. Vérifiez la pile : respectez les polarités (+/-) et remplacez-la si nécessaire (pile bouton CR2025). La télécommande fonctionne jusqu'à 5 mètres.

L'image est déformée ou en noir et blanc.

Cela peut être dû à un mauvais réglage du système TV (NTSC/PAL). Dans le menu de configuration, sélectionnez le système correspondant à votre téléviseur. Consultez la notice de votre TV pour connaître le format approprié.

Le disque saute ou la lecture est saccadée.

Nettoyez le disque. Si le problème persiste, le disque peut être rayé ou endommagé. Évitez de placer l'appareil sur une surface instable ou à proximité d'une source de vibrations.

Comment régler le contrôle parental ?

Dans le menu de configuration, sélectionnez 'Rating' ou 'Contrôle parental'. Ouvrez la session avec votre mot de passe à 4 chiffres (par défaut : 6666). Définissez le niveau de restriction souhaité.

Puis-je lire des fichiers MP3 ou JPEG sur un CD-RW ?

Oui, le lecteur supporte les CD-R et CD-RW gravés avec des fichiers MP3, WMA, JPEG et MPEG4. Assurez-vous que les fichiers sont correctement finalisés lors de la gravure.

Que faire en cas de condensation sur la lentille ?

Si de la condensation se forme (par exemple après un passage du froid au chaud), retirez le disque et laissez l'appareil allumé sans disque pendant environ 2 heures pour évaporer l'humidité.

MODE D'EMPLOI CEDVD2D7001 CONTINENTAL EDISON

Pour assurer une utilisation correcte de ce produit, veuillez lire attentivement le présent manuel et le conserver pour toute référence ultérieure eventuelle.

Table des matières

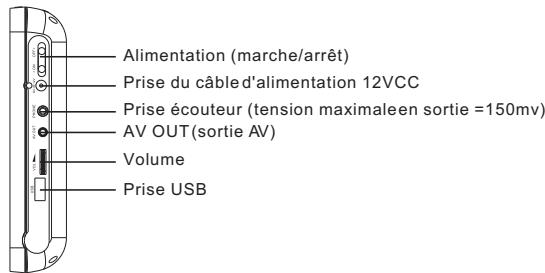

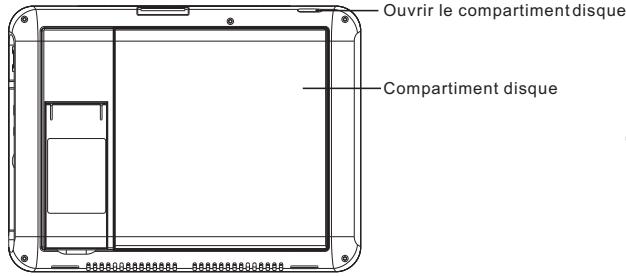

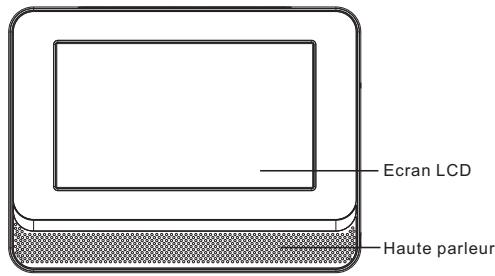

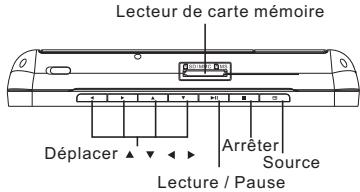

Importantes consignes de sécurité 1 Illustration du panneau delecteur 2 Illustration du panneau demoniteur 3 Télécommande. 4 Connexion à une TV. 5 Connection au moniteur. 5 Lecture MP3/WMA/MPEG4. 6 Lecture d'un CD depho tos. 7 Configuration système 7 Dépannage 9 Caractéristiques. 10

Importantes consignes de sécurité

• Avertissement: Pour réduire le risquè de choc électriche, nedémontez pas l'appareil. Il ne contient auc pointe répartir par l'utilisateur. CONFIEZ TOUTE REPARATIONNA UNTECHNIEN QUALIFÉ
• Avertissement: Pour éviter tout choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. N'exposez pas l'adaptateur et le cadre photo numérique à l'eau (gouttes ou éclaboussures); ne déposez aucun objet contenant des liquides, tel qu'un vase, sur l'appareil.
• N'exposez pas l'appareil directement à la lumière du soleil ou à des sources de chaleur telles qu'un radiateur ou une cuisinière. N'obstruez aucune ouverture de ventilation. Ces ouvertures garantissent la bonne ventilation de l'appareil. Ne placez jamais l'appareil sur un coussin, un canapé ou toute autre surface similaire; cela risquerait de boucher les ouvertures.
• Ne placez pas l'appareil sur un chariot, un support, un trépied, une applique ou une table non stables.

Il pourrait tomber et's-abirou ou blesser celui un. Ne place jamais d'objetslours ou tranchants sur le cadre ou sur'ecran LCD. Utilisé uniquement l'adaptateursecteur fourni avec l'appareil L'utilisation d'un autre adaptateurannule votre garantie. Débranche l'adaptateur de la prise sectoriel lorsque vous n'utilise pas l'appareil. Veillez à respecter l'environnement lors del'élimination de la pile. AVERTISSEMENT: N'exposez jamais lapire (la pile, lespiès ou le juede piles) à des sourcesde chaleur excessive tellesque la lumière dusoleil, le feu, ou autre. AVERISSEMENT: Un volume sonore excessif provenant d'écouteurs ou d'un casque peut entrainer une perte auditive. AVERTISSEMENT: Utilisez uniquementes accessoires individés, fournis par le fabricant. Cet appareil est fourni avec un adaptateur secteur séparé devant tout jours rester pré à l'usage.

Attention: Danger d'explosion en cas d'utilisation d'une mauvaise pile; si vous nevez remplacer la pile, utilisez uniquement une pile identique ou du même type (pile lithium).

Ce symbole signifie que ce produit ne doit pas être éliminé avec les autres déchets ménagers; cette indication s'applique à l'ensemble de l'Union européenne. Pour éviter tout dommage à l'environnement ou à la santé des personnes d'une élimination des déchets non contrôlée, recyclez cet appareil de manière responsable, afin de favoriser la réutilisation durable des ressources matérielles.

Pour renvoyer cet appareil en usage, utiliser les systèmes de renvoi et de collecte ou contacter le revendeur.

Votre revendeur peut reprendre votre produit afin de le recycler de manière écologique.

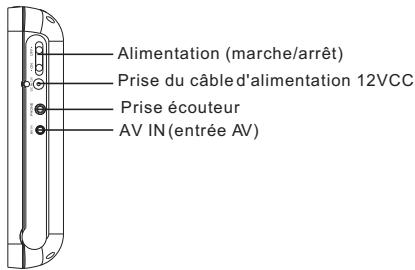

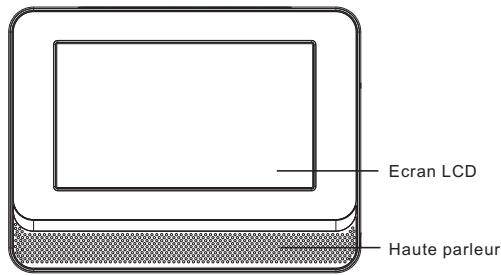

Illustration du panneau de moniteur

△ ▽ : Déplacer ◀ ▶ : Réglage volume

TFT: Marche / Arrêt

MUET: MUET(moniteur seulement)

MENU: Menu demoniteur.(Ex: 4:316:9 PAL/NTSC)

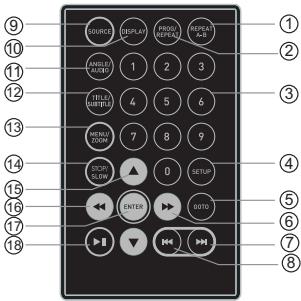

Description de la télécommande

1. Repétition d'un segment A-B : 1 pression : sélection de l'extrémité A. 2 pressions : sélection de l'extrémité B. 3 pressions : désactiver la fonction.
2. Prog/Repeat (Programmation/répétition) : pression brève : modère répétition. Pression longue (2 sec.) : mode de programmation DVD.
3. Touches numériques 0 à 9
4. Configuration : ouvrir le menu de configuration.
5. Goto (Aller à) : accéder à une plage de temps précise.
6. Avancerapide :
7. Suivant : chapitre ou fichier suivant.
8. Précédent : chapitre ou fichier précédent.
9. SOURCE : sélection du mode d'entrée.

afficher les informations détaillées du fichier ou du disque actuel.

1. Angle / Audio : pression brève : changer de mode audio (si plusieurs disponibles). Pression longue (2 sec.) : changer la marque d'angle (si plusieurs disponibles)
2. Titre/Sous-titre :

pression brève : changer de sous-titres (le cas échéant).

Pression longue (2 sec.) : menu Titre (Title) du DVD.

1. MENU/ZOOM:

pression brève : zoom. Pression longue (2 sec.) : touche Menu du DVD. 14. STOP / SLOW (ARRÉT / RALENTI) : pression brève : arrêt. Pression longue (2 sec.) : lecture au ralenti. 15. Direction keys ((\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle 16. Retour rapide : 17. ENTER (confirmer) : confirmer et selectionner des options ou direnschifiers 18. Lecture / Pause

Préparation de la télécommande

Placez la télécommande sur une surface plane et insérez-y la pile bouton comme suit:

1. Poussez la pile vers la gauche.
2. Tirez le logement de la pile vers l'extérieur.
3. Insérez la pile dans le réceptacle et veillez à bien respecter la polarité.
4. Poussez le réceptacle vers l'intérieur de la télécommande.

Informations relatives à la pile

Durée de vie : environ 1 an

/utilisation normale à température ambiante).

Utilisation de la télécommande

Pour utiliser la télécommande, orientez-la vers l'unité principale. Pour un résultat optimal, la télécommande doit se trouver à une distance maximale de 5m et dans un angle de parallèle à la partie avant de l'appareil. Aucun objet ne doit faire obstacle entre la télécommande et le capteur infrarouge de l'appareil; la télécommande ne doit pas être face à la lumière du soleil. Si la télécommande ne fonctionne pas même si elle est utilisée à proximité du lecteur, remplacez la pile.

Remarques sur les piles

Si la télécommande sera pas utilisée pendant une période prolongée, retirez la pile de son logement.

N'exprimez pas les piles à la chaleur et ne les jetez pas dans le feu. Ne démontez, ni ne déformez ou modifiez les piles.

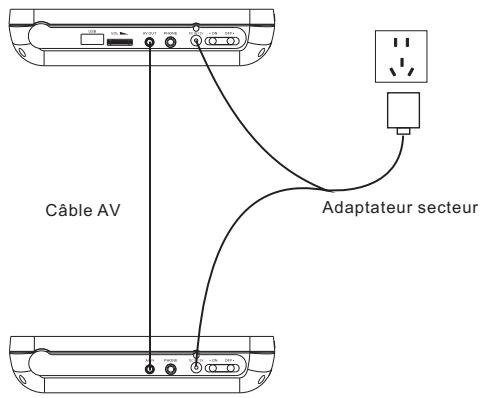

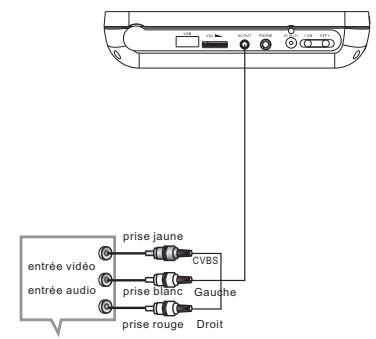

Connexion à une TV

Connection au moniteur

La structure des dossiers du disque MP3/WMA/MPEG4 est illustrée ci-dessus.

Appuyez sur la touche de direction pour sélectionner le dossier racine, puis appuyez sur la touche ENTER (ENTREE) pour ouvrir le sous-répertoire.

Appuyez sur la touche de direction pour sélectionner la piste souhaitée, puis appuyez sur la touche ENTER (ENTREE) ou PLAY (LECTURE) pour écouter votre musique ou visionner leur film.

Pour revenir au menu supérieur, appuyez sur la touche de direction pour sélectionner l'icône correspondante, puis appuyez sur la touche ENTER (ENTREE).

Filtre : permet de sélectionner les catégories de fichiers à afficher dans la liste du navigateur.

Cette sélection porte sur 3 catégories : audio, photo et vidéo.

« Répetition » : permet de passer d'un mode de répétition à l'autre. « MODE » : permet de passer à une autre mode de lecture.

Normal > annuler le mode de lecture aléatoire.

« Lect. aléatoire » (lecture aléatoire) : le mode de lecture aléatoire est activé. Lorsque la lecture atteint la fin du chapitre/de la piste actuelle, elle passe à un autre chapitre/une autre piste au hasard.

Dès qu'un chapitre/une piste arrive à sa fin, un autre chapitre/une autre piste aléatoire est lu(e), jusqu'à ce que tous les chapitres/toutes les pistes soient lu(e)s ou que le mode de lecture aléatoire soit annulé en passant à une autre Mode de lecture.

Music Intro (Intromusicale) : dans ce mode, la lecture du contenu dure 10 secondes avant passer au contenu suivant.

Edit Mode (Mode d'édition): Activer le mode de lecture programmée. Lorsque vous sélectionnez ce mode, appuyez sur la touche de direction gauche pour accéder au dossier, puis appuyez sur la touche ENTER (ENTREE) pour sélectionner la piste souhaitée et sur Ajouter à la programmation pour l'ajouter à la lecture programmée.

Vue Programmation : afficher la piste programmée.

Vue Navigateur : Afficher le dossier des pistes.

Ajouter à la programmation : Sélectionnez la piste souhaitée et appuyez sur Ajouter à la programmation pour l'ajouter au dossier de la lecture programmée.

Supprimer de la programmation À l'état d'arrêt complet (appuyez deux fois sur la touche STOP), sélectionnez la piste souhaitée, puis appuyez sur Supprimer de la programmation pour la supprimer du dossier de lecture programmée.

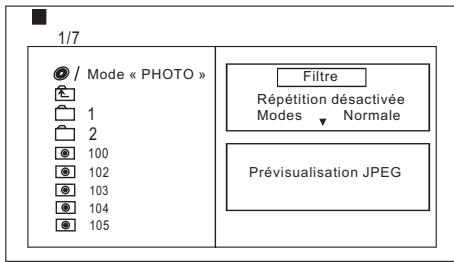

Lecture d'un CDDE PHOTOS

La structure des dossiers du disque PICTURE CD (CDDE PHOTOS) est illustrée dans l'image suivante.

Appuyez sur la touche de direction pour sélectionner le dossier racine, puis appuyez sur la touche ENTER (ENTREE) pour ouvrir le sous-répertoire.

Appuyez sur la touche de direction pour sélectionner la photo souhaitée, puis appuyez sur la touche ENTER (ENTREE) ou PLAY (LECTURE) pour l'afficher.

Pour revenir au menu supérieur, appuyez sur la touche de direction pour sélectionner l'icone correspondante, puis appuyez sur la touche ENTER (ENTREE).

Rotation d'une image

En mode d'affichage de la photo, appuyez sur la touche de direction pour la faire pivoter, puis sur la touche ANGLE pour modifier son orientation.

Appuyez sur la touche SETUP de la télécommande pour afficher le menu de configuration du système.

Une fois dans le menu de configuration, appuyez sur les touches de direction haut et bas pour sélectionner l'élément souhaité, puis appuyez sur la touche ENTER (ENTREE) pour confirmer votre.

Pour revenir au niveau supérieur du menu, appuyez sur la touche de direction gauche.

Pour quitter le menu, appuyez une nouvelle fois sur la touche SETUP. Dans le menu de configuration, vous pouvez régler divers paramètres détaillés ci-dessous.

Choix de lalangue

Sélectionnez Langue dans le menu de configuration et sélectionnez le sous-menu Langue :

« Langue »	« Langue OSD »
« VIDEO »	« Langue de sous-titrage Sous-titres MPG4Réglages audio « DVD Menu »(menu DVD)
« Rating » (contrôle parental)
Divers

Cette option vous permet de choisir une langue pour le menu OSD (affiché à l'écran).

Langue de sous-titrage

Cette option vous permet de définir une langue de sous-titrage par défaut.

Suivez les instructions indiquées dans la rubrique

CONFIGURATION DU MENU DVD EN FONCTION DE L'OPTION SOUHAITÉE.

Sous-titres MPEG4

Cette option permet de choisir la langue des sous-titres MPEG4.

Réglages audio

Suivez les instructions indiquées dans la rubrique

CONFIGURATION DU MENU DVD EN FONCTION DE L'OPTION SOUHAITÉE.

Cette option vous permet de choisir une langue audio par défaut.

DVD Menu

Cette option permet de sélectionner la langue des menus des films.

Suivez les instructions indiquées dans la rubrique

CONFIGURATION DU MENU DVD EN FONCTION DE L'OPTION SOUHAITÉE.

Sélectionnez Video dans le menu de configuration et sélectionnez le sous-menu Video :

« Langue »	Format d'affichage « Systeme TV »
« VIDEO »	« Smart Picture » (mode image)
« Rating » (contrôle parental)
Divers

Format d'affichage

Le format d'affichage de l'image dépend du format du disque. Il est possible que certains disques ne s'affichent pas sous le format d'affichage choisi.

Si vous lisez undisque enregistré au format4.3 sur un télévisueur écran large, une barrenoire apparait sur lesscôtes droit etgauche de l'écran. Vousdevez régler le formatd'affichage en fonction de votre type de TV.

Système TV

Cet appareil prend en charge les formats de sortie de plusieurs systèmes, notamment NTSC et PAL.

Lorsque vous ne choisissez pas le bon système, l'image vacille et devient en noir et blanc.

Remarques : Pour plus d'informations sur les formats de sortie, veuillez vous reporter au manuel d'utilisation de votre TV.

Image intelligente

Cette option permet de régler l'effet visuel de la sortie vidéo.

Standard : effet par défaut.

« Luminosité »: paramètre interne pour un effet lumineux.

Doux: paramètre interne pour un effet doux.

Dynamique: l'utiliser régule lui-même la luminosité, le contraste, la couleur, etc.

Sous-menu « niveau

SLECTIONNEZ Niveau dans le menu de configuration et affichez le sous-niveau:

Remarques: Tous les DVD ne permettent pas ces restrictions.

« Langue »	« Contrôle parentale » « REGLER MOT DEPASSE »
« VIDEO »
« Rating » (contrôle parental)
Divers

Contrôle parental

Sélectionnez un niveau de contrôle parental pour restreindre le visionnage de certains DVD à certaines catégories d'âge.

Sélectionnez « Verr. parental » et appuyez sur ENTER pour changer le niveau de restriction.

Remarques: Déverrouillez le système en tapant votre code avant de procéder au réglage du niveau.

Utilisez le pavé numérique pour taper les 4 chiffres (code), puis appuyez sur ENTER pour confirmer.

Remarques: Si vous oubliez cette de passer, utilisez le mot de passe universel 6666 pour débloquer l'appareil.

Configurations diverses

Dans le menu de configuration, sélectionnez « Divers » pour afficher le sous-menu « Divers » :

• Utilisez les données de configuration de l'option Réinitialiser les paramètres par défaut pour restaurer les paramètres par défaut du disque et le charger à nouveau.

« Langue »	Utiliser les paramètres par défaut
« VIDEO »
« Rating » (contrôle parental)
Divers

Dépannage

Avant de contacter l'assistance clientèle, veuillez appliquer les mesures correctives décrites dans la rubrique suivante. En cas de dysfonctionnement, arrêtez immédiatement le lecteur DVD. Débranchez la prise d'alimentation et vérifiez si le lecteur DVD est anormalement chaud ou s'il en échappe de la fumée.

Problèmes	Causes possibles	Solution
Le lecteur DVD ne fonctionne pas.	Compartment disque non ferméIl n'pas de disque dans le compartmentLe disque a été inséré dans le mauvais sensLe disque est sale ou endommageLe code régional du lecteur ne correspond au code régional du disque DVDDe la condensation s'est formée sur la lentille	Refermez le compartment disqueInsérez un disque dans l'apparéilInsérez le disque dans l'apparéil, face imprimée vers l'haut
		Nettoyez le disque ou insérez un autre disque
		Utilissez des disquesDVD dont le code régional correspond à celui du lecteur
		Retirrez le disque étègânze le lecteurDVD pendant aumoins deux heures.
Pas de son	Les branchements ne sont pas correctsLes écouteurs sont branchés (haut-parleur désactifé)Les réglages audio ne sont pas corrects.Le disque est sale ou endommage	Verifiez les branchements et branchez l'apparéil correctement
		Débranchez les écouteurs.
		Verifiez le réglage sonoret règlez le son correctement
		Nettoyez le disque ou insérez un autre disque
Pas d'image vidéo	L'éçran est éteint ouole video est incorrectLes branchements ne sont pas corrects	Activéz l'éçran LCD et/ou séLECTIONnez le mode videoADFéquat
		Verifiez les branchements et branchez l'apparéil correctement
Image et/ou son de mauvaise qualité	Disque sale ou déformé	Nettoyez le disque ouinsérez un autre disque
Répétition continue d'un même segment	La fonction de répétition est activéeLe disque est saleou endommage	Déactivé la fonction derépétition
La télécommande ne répond pas	Il y a un obstacle entre la télécommande et le lecteur DVDLa télécommande n'est pas orientée vers le lecteur DVDLa pile de latélécommande a été insérée incorrectlyLa pile est trop faible ou plate	Nettoyez le disque ouinsérez un autre disqueEliminez tout obstacle.Orientez la télécommande versile lecteur DVDVerifiez la polarité de la pile et réinsérez la dans le bon sens si nécessaireRemplacez la pile

Autres causes de dysfonctionnement possibles : Static discharges or other external interferences can cause the DVD player to malfunction. Le cas échéant, disconnectez l'adaptateur secteur de la prise et rebranchez-le. Si le problème persiste, disconnectez l'appareil de l'alimentation et contactez le service clientèle ou un centre de réparation.

Caractéristiques principales

« MODE LECTURE »	NTSC/PAL
Mode disque	DVD, VCD, CD, MP3, CD-R, CD-RW, JPEG, DVD+ -R/W, MPEG4,
Rapport matériel/bruit	≥65dB.
Résolution	≥500 lines.
Réponse en fréquence	fs 96KHz: 20Hz-20KHz:+/-1dBI
Rapport audio signal/bruit	≥90dB
Dynamique	≥80dB
Distorsion	< 0.01%
Convertisseur numérique/analogique	96KHz/24bit

Ecran	LCD TFT couleur
Taille del'écran	7"
Sortie video	1Vp-p(75)
Audio Output	2CH
Alimentation	Entrée alimentation DC (DCIN 12 V)
Consommation	≤12W
Taille deunité	212x160x35mm
Poids	0.66kg

Les caractéristiques techniques sont susceptibles d'être modifiées sans notification préalable.
