Type de produit	Scie à onglet radiale
Marque	EINHELL
Modèle	BT-MS 210
Alimentation	230 V ~ 50 Hz
Puissance	1 200 W
Vitesse à vide	5 000 min⁻¹
Diamètre de la lame	210 mm
Alésage de la lame	30 mm
Nombre de dents	24 dents (carbure)
Dimensions (emballage)	425 × 360 × 335 mm
Poids net	8,2 kg
Poids brut	8,6 kg
Rotation de la table	−45° à +45°
Positions de verrouillage de la table	15°, 22,5°, 30°, 45°, 90°
Inclinaison de la tête	0° à +45° à gauche
Capacité de coupe à 90°	120 × 60 mm (largeur × hauteur)
Capacité de coupe à 45°	80 × 65 mm
Capacité de coupe double 45°	80 × 35 mm
Largeur de coupe max.	120 mm
Fonctions supplémentaires	Sac à poussière, verrouillage de transport
Lame fournie	Lame carbure 210×30 mm, 24 dents
Accessoires en option	Lame 48 dents (réf. 45.020.48), lame 24 dents (réf. 45.020.34)
Entretien	Nettoyer la lame et le guide après chaque utilisation ; vérifier les charbons moteur régulièrement
Sécurité	Porter des lunettes de protection ; ne pas porter de vêtements amples ; utiliser le dispositif de verrouillage de transport
Réparabilité	Pièces détachées disponibles (lame, charbons) ; confier les réparations à un professionnel

FOIRE AUX QUESTIONS - BT-MS 210 EINHELL

Comment changer la lame de la scie BT-MS 210 ?

Débranchez d'abord l'appareil. Utilisez une clé pour desserrer le boulon central de la lame (sens antihoraire). Retirez l'ancienne lame et installez la nouvelle en respectant le sens de rotation indiqué sur le carter. Serrez fermement le boulon. Vérifiez que la lame tourne librement avant de remettre sous tension.

Quel type de lame puis-je utiliser sur le BT-MS 210 ?

Utilisez une lame carbure de 210 mm de diamètre avec un alésage de 30 mm. Le nombre de dents peut être de 24 (standard) ou 48 (pour des coupes plus fines). Références EINHELL : 45.020.34 (24 dents) et 45.020.48 (48 dents).

Comment régler l'angle de coupe de la table ?

Desserrez la poignée de verrouillage de la table. Tournez la table à l'angle souhaité (de −45° à +45°). Pour les angles courants (15°, 22,5°, 30°, 45°, 90°), un verrou automatique se déclenche. Re-serrez la poignée pour bloquer la position.

Comment incliner la tête de coupe ?

Desserez le verrou d'inclinaison situé à l'arrière de la tête. Inclinez la tête vers la gauche jusqu'à l'angle souhaité (continu de 0° à 45°). Re-serrez le verrou. Veillez à ce que la tête reste stable avant de couper.

Quelle est la profondeur de coupe maximale ?

À 90°, vous pouvez couper une pièce de 120 mm de largeur et 60 mm de hauteur. À 45°, la capacité est de 80 mm de largeur et 65 mm de hauteur. En double 45°, elle est de 80 mm de largeur et 35 mm de hauteur. La largeur de coupe maximale est de 120 mm.

Comment entretenir la scie BT-MS 210 ?

Après chaque utilisation, nettoyez la lame et le guide-lame. Vérifiez régulièrement l'état des charbons moteur (remplacer si < 5 mm). Lubrifiez les parties mobiles avec un spray silicone. Stockez l'appareil dans un endroit sec.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection et un masque anti-poussière. Ne portez pas de vêtements amples, attachez les cheveux longs. Utilisez le verrouillage de transport lors des déplacements. Débranchez la scie avant tout réglage ou changement de lame.

Puis-je utiliser la scie pour couper du métal ?

Non, cette scie est conçue uniquement pour le bois et les matériaux dérivés du bois. L'utilisation sur du métal endommagerait la lame et le moteur, et présenterait un risque de sécurité.

Comment verrouiller la scie pour le transport ?

Abaissez complètement la tête de coupe et enclenchez le verrou de transport situé à l'arrière. Assurez-vous que la table est bloquée à 90°. Utilisez la poignée prévue à cet effet pour transporter l'appareil en toute sécurité.

Où puis-je acheter des pièces détachées ?

Les lames de rechange (réf. 45.020.34 et 45.020.48) et les charbons moteur sont disponibles chez les revendeurs EINHELL ou sur les sites de pièces détachées. Pour d'autres pièces, contactez le service après-vente EINHELL.

MODE D'EMPLOI BT-MS 210 EINHELL

The litre saw warrants a clean and smooth cut of wooden parts without problems. Double litre cut are possible with its tilting and swivelling motor-head.

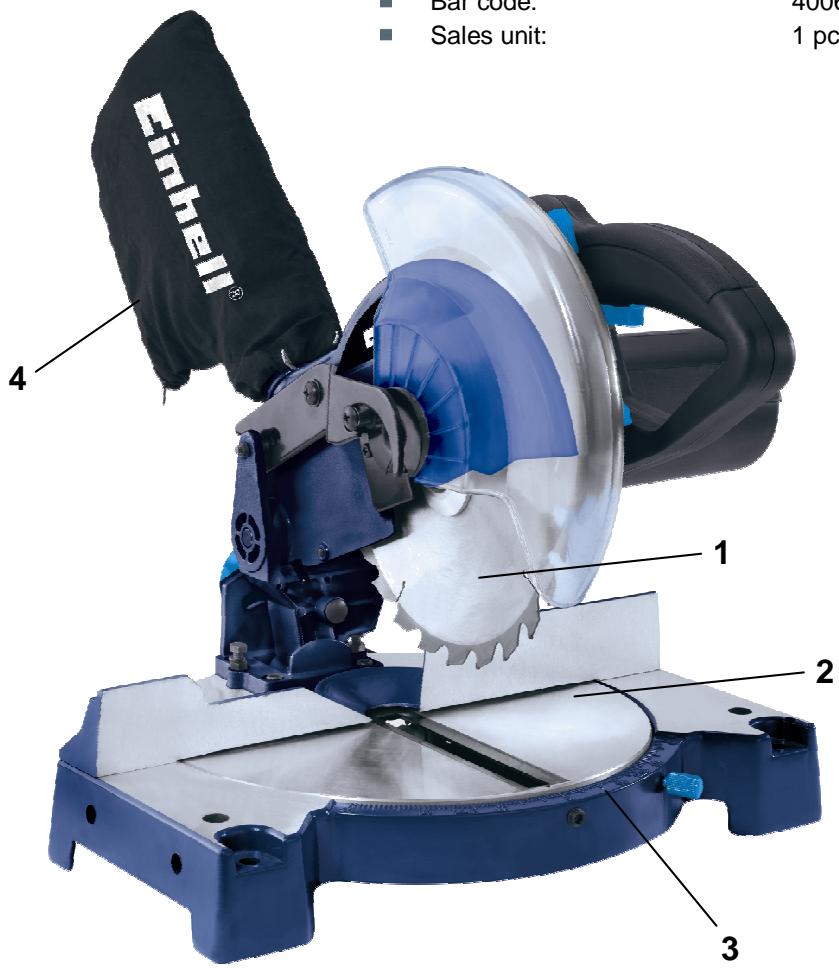

Features

Carbide tipped saw blade (1)
Rotating table (2) for precise angle cuts ranging (3) -45° to +45° turnable
Position of lock in 15^ / 22.5^ / 30^ / 45^ / 90^
- Tilting motor head continuously from 0^ to +45^ to the left
Inclusive dust back (4) and transport locking

Technical Data

Mains: 230 V ~ 50 Hz
Power: 1,200 W
Idle speed n: 5,000 min-1
TCT saw blade / teeth: 210× 30mm / 24 teeth
Max. saw width 90^ / 45^ 120 × 60 ~mm / 80 × 65 ~mm
Max. saw width 2 × 45^ 80 × 35 ~mm
Cutting width until max: 120 mm
Net weight: 8.2 kg
Gross weight: 8.6 kg
Packing dimensions: 425 × 360 × 335 ~mm
Bar code: 4006825 540109
Sales unit: 1 pc

As special accessories available:

TCT-Saw blade

20 210 x 0 30 mm 24 teeth

TCT-Saw blade

210× 30mm48 teeth

Art.-No.: 45.020.48

Bar code: 4006825456004

Art-No.: 45.020.34

Bar code: 4006825456110
