BT-LS 610 - Fendeur de bois EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	EINHELL
Modèle	BT-LS 610
Type de produit	Fendeur de bois électrique
Puissance absorbée	2200 W
Tension / Fréquence	230 V ~ 50 Hz ou 400 V 3~ 50 Hz
Vitesse de rotation à vide	2950 tr/min
Force de fendage max.	6 tonnes
Hauteur de fente	480 mm
Vitesse de fente (descente)	0,032 m/s
Vitesse de fente (montée)	0,12 m/s
Diamètre de bûche admissible	50 à 320 mm
Longueur de bûche admissible	100 à 1040 mm
Contenance en huile hydraulique	2,4 litres
Poids net	99 kg
Indice de protection	IP 54
Type de protection moteur	Disjoncteur protecteur (réarmable)
Commande	Service deux mains (2 leviers)
Réglage hauteur support de bûche	3 positions (520 / 770 / 1040 mm)
Transport	Poignée de transport et roues
Huile hydraulique recommandée	ARAL VITAM GF22 ou MOBIL DTE11 ou équivalente
Entretien vidange huile	Toutes les 300 heures de service
Accessoires inclus	Coin à refendre, support de bûche, tôles de protection, trémie, jerricane d'huile
Garantie	2 ans (hors usage professionnel)

FOIRE AUX QUESTIONS - BT-LS 610 EINHELL

Comment changer l'huile hydraulique du fendeur de bois BT-LS 610 ?

Avant la vidange, assurez-vous que le coin à refendre est complètement sorti. Retirez le bouchon de remplissage d'huile (fig. 32) et desserrez le bouchon de vidange (fig. 34). Placez un récipient d'au moins 4 litres sous le bouchon, puis retirez-le complètement pour vidanger l'huile. Une fois vide, nettoyez et revissez le bouchon de vidange. Remplissez avec 2,4 litres d'huile hydraulique recommandée (ARAL VITAM GF22 ou équivalent) via l'orifice de remplissage. Contrôlez le niveau avec la jauge (entre les deux repères).

Quelle huile hydraulique utiliser pour le BT-LS 610 ?

Einhell recommande les huiles ARAL VITAM GF22 ou MOBIL DTE11 ou une équivalente. La capacité totale est de 2,4 litres. N'utilisez pas d'autres huiles non spécifiées.

Comment transporter le fendeur de bois en toute sécurité ?

Avant tout transport, abaissez complètement le coin à refendre, mettez l'appareil hors tension et débranchez le câble. Rabattez les tôles de protection des mains et fixez-les avec la fermeture Velcro ou une ficelle. Utilisez la poignée de transport (fig. 27) et les roues. Important : l'appareil doit toujours être transporté debout. Si le transport est horizontal, vidangez l'huile hydraulique au préalable.

Comment régler la hauteur du support de bûche ?

Le support de bûche peut être monté sur 3 hauteurs (positions A, B, C) correspondant à des longueurs de bûche maximales de 520 mm, 770 mm et 1040 mm. Pour changer la hauteur, rabattez le levier d'arrêt du dispositif de suspension vers le haut (position verticale), glissez le support de bûche dans la fente souhaitée, puis rabattez le levier d'arrêt pour le bloquer (fig. 23-26).

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que le disjoncteur protecteur (fig. 1/pos. 22) ne s'est pas déclenché. Si c'est le cas, laissez refroidir le moteur environ 1 minute, puis réenclenchez le disjoncteur en appuyant dessus. Si le problème persiste, vérifiez l'alimentation électrique et les câbles.

Comment affûter le coin à refendre ?

Après une utilisation prolongée, le coin à refendre peut s'émousser. Utilisez une lime à dents fines pour retirer les bavures et aplatir les arêtes. Débranchez toujours l'appareil avant l'affûtage. Attention à ne pas trop enlever de matière.

Pourquoi y a-t-il de l'air dans le circuit hydraulique ?

De l'air peut entrer si le niveau d'huile est trop bas ou après une vidange. Vérifiez le niveau et complétez si nécessaire. Pendant le fonctionnement, la vis de purge d'air (fig. 33/pos. A) doit être desserrée d'environ 5 tours pour permettre l'évacuation de l'air. Serrez-la après utilisation pour éviter les fuites.

Peut-on utiliser le fendeur de bois pour un usage professionnel ?

Non, le BT-LS 610 est conçu pour un usage domestique uniquement. Selon le manuel, toute utilisation dans un environnement professionnel, industriel ou artisanal est considérée comme non conforme et annule la garantie.

Comment entretenir le filtre à huile ?

Pour nettoyer ou remplacer le filtre à huile, desserrez le vissage du conduit hydraulique (fig. 35a/pos. A) et les quatre vis de la plaque d'étanchéité (pos. B). Soulevez délicatement la plaque avec un tournevis. Retirez le filtre en tournant le conduit hydraulique (fig. 36). Nettoyez-le avec un chiffon ou remplacez-le. Remontez en ordre inverse.

Que faire si une bûche se coince dans le fendeur ?

Ne forcez pas et ne frappez pas la bûche. Faites remonter complètement le coin à refendre. Placez un morceau de bois en forme de coin sur le support de bûche, puis abaissez le coin à refendre pour pousser la bûche coincée vers l'avant. Répétez avec des cales de plus en plus grandes jusqu'à ce qu'elle se décoince. Ne mettez jamais les mains près de la bûche et ne demandez pas d'aide à une autre personne.

MODE D'EMPLOI BT-LS 610 EINHELL

Einhell

Art.-Nr.: 34.320.41

Art.-Nr.: 34.320.51

I.-Nr.: 01018

I.-Nr.: 01018

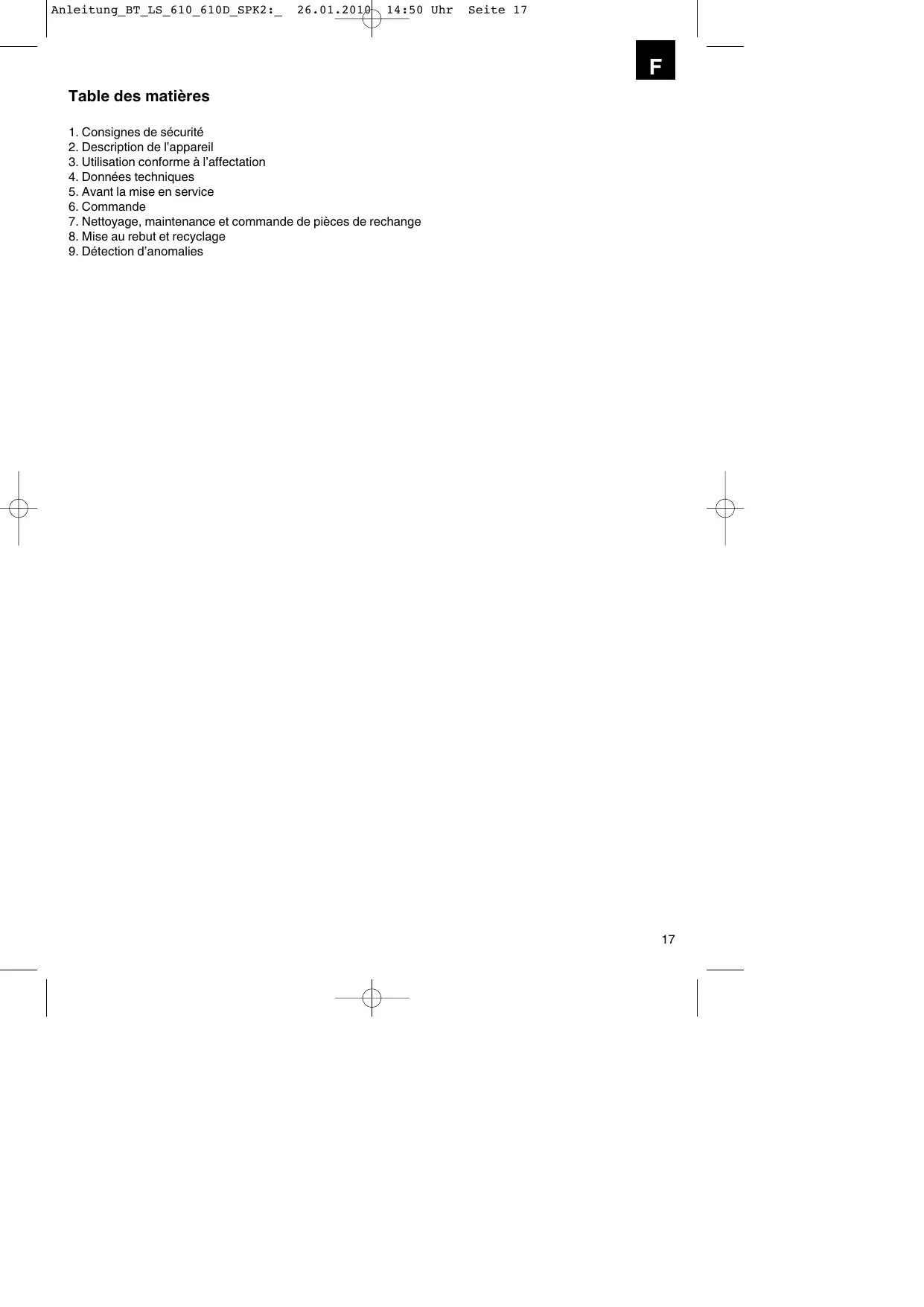

BT-LS 610

1. Consignes de sécurité
2. Description de l'appareil
3. Utilisation conforme à l'affection
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Détection d'anomalies

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'appareil doit être remis à d'autres personnes, remettez-leurs aussi ce mode d'emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Veuillez respecter toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et étendue de la livraison (fig. 1-2)

1. Coin à refendre
2. Support de bûche
3. Tôles de protection des mains
4. Levier de manœuvre
5. Porte-support de bûche
6. Pied
7. Roues
8. Combinaison interrupteur/fiche
9. Moteur
10. Poignée de transport
11. Tôles de retenue des buches avec vis de fixation et écrous-étoiles
12. Chaîne de réglage de la hauteur du coin à refendre
13. Vis pour combiné interrupteur/fiche
14. Essieu
15. Rondelles pour essieu
16. Goupilles de sécurité pour essieu
17. Crochet à chaîne
18. 1 jerricane d'huile hydraulique
19. Tremie
20. Disjoncteur protecteur
21. Fermeture velcro (dispositif de sécurité pour le transport, levier de manœuvre)
22. Etrier de sécurité
23. Vis pour étrier de sécurité
24. Rondelles pour étrier de sécurité
25. Circlips pour étrier de sécurité
26. Ecrous pour étrier de sécurité

3. Utilisation conforme à l'affectation

Le fendeur de bois est conçu pour fendre le bois d'une longueur maximale de 520/770/1040 mm et d'un diamètre maximal de 320 mm.

Le diamètre de bûche est uniquement une indication. Le bois mince peut être très difficile à fendre s'il a des trous provenant de noeuds ou que ses fibres sont très solides. Il est possible aussi de fendre du bois sec si ses fibres sont lisses et lâches.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Caractéristiques techniques BT-LS 610

Tension du réseau :	230 V ~ 50 Hz
Puisance absorbée :	2200 W
Vitesse de rotation de marche à vide :	2950 tr/mn
Type de protection :	IP 54
Puisance maxi :	6 t
Hauteur de fente :	480 mm
Vitesse de fente
Vers le bas :	0,032 m/s
Vers le haut :	0,12 m/s
Capacité de logements de buches :
Diamètre :	50-320 mm

Longueur : 100-1040 mm

Quantité d'huile : 2,41

Poids: 99 kg

Tension du réseau :	400 V 3 ~ 50 Hz
Puisance absorbée :	2200 W
Vitesse de rotation de marche à vide :	2950 tr/mn
Type de protection :	IP 54
Puisance maxi :	6 t
Hauteur de fente :	480 mm
Vitesse de fente
Vers le bas :	0,032 m/s
Vers le haut :	0,12 m/s
Capacité de logements de buches :
Diamètre :	50-320 mm
Longueur :	100-1040 mm
Quantité d'huile :	2,4 l
Poids :	99 kg

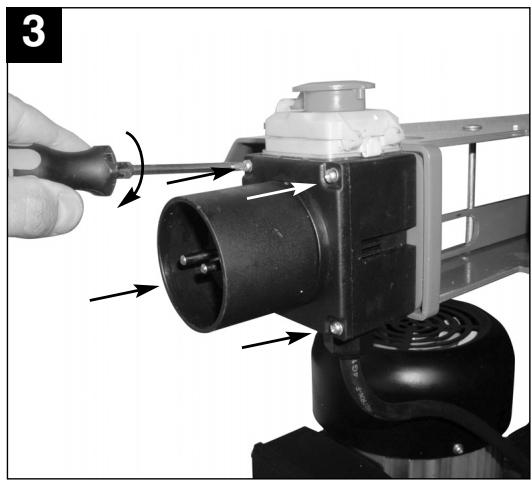

5.1 Montage du combiné interrupteur/fiche (fig. 3)

Montez le combiné interrupteur/fiche sur le fendeur de bois comme indiqué en figure 3. Pour ce faire, utilisez 4 vis (fig. 2/pos. 13)

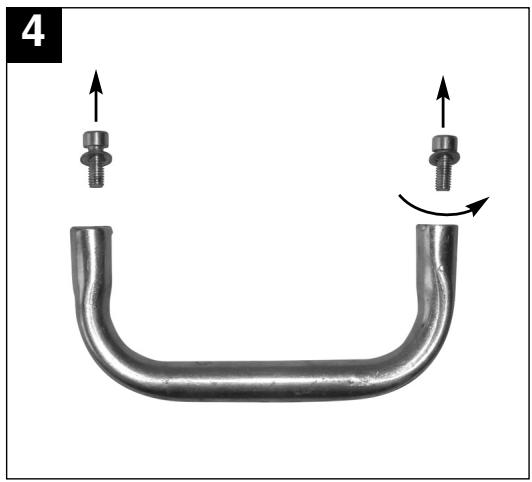

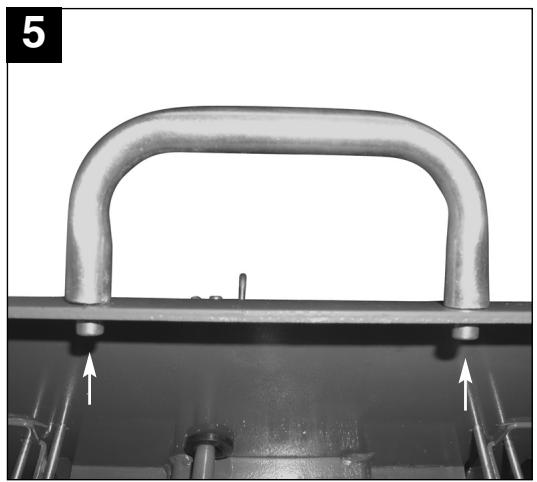

5.2 Montage de la poignée de transport (fig. 4/5)

Avec une clé à six pans creux, retirer les boulons de la poignée de transport (fig. 4). Introduisez la poignée de transport par les deux trous sur le revêtement au dos du fendeur de bois et vissez-la à fond avec les deux vis comme indiqué en figure 5.

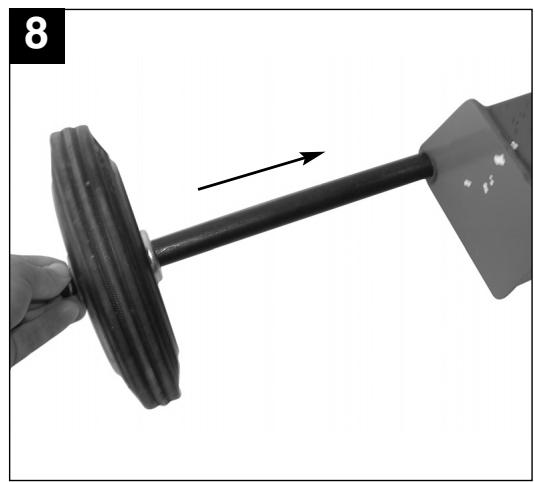

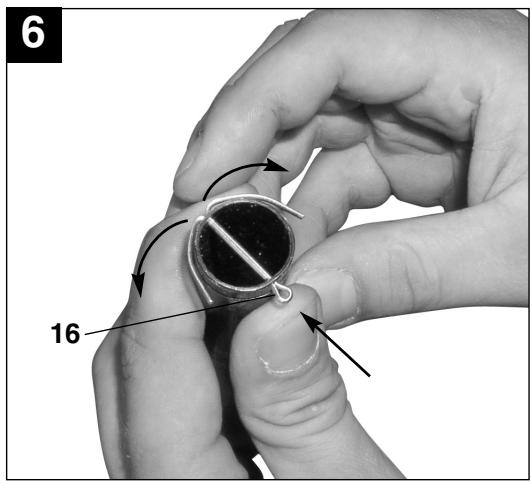

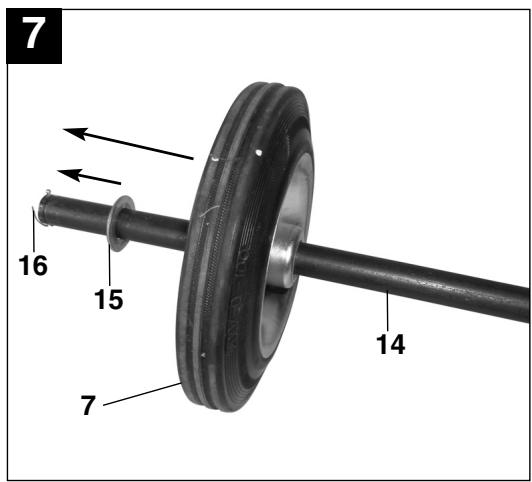

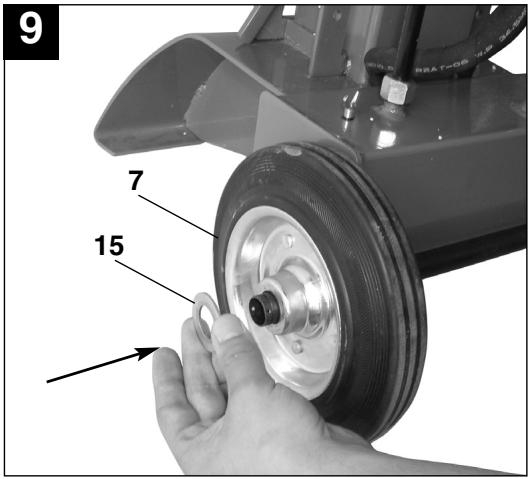

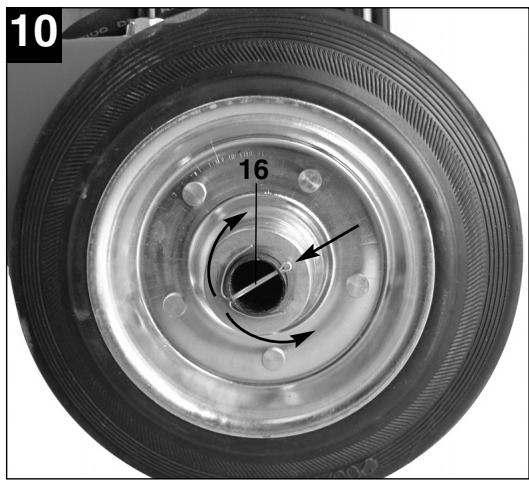

5.3 Montage des roues (fig. 6-10)

Enfichez une goupille de sécurité (fig. 2/pos. 16) par l'un des trous dans l'essieu (fig. 2/pos. 14) et pliez-la comme indiqué en figure 6. Poussez à présent une rondelle (fig. 2/pos. 15) et une roue (fig. 2/pos. 7) par-dessus la goupille (fig. 7). Faites passer l'essieu par les trous prévus à cet effet en bas, au dos du fendeur de bois (fig. 8). Enfichez à présent la roue restante et la rondelle sur l'essieu (fig. 9), puis assurez-la avec la goupille fendue restante (fig. 10).

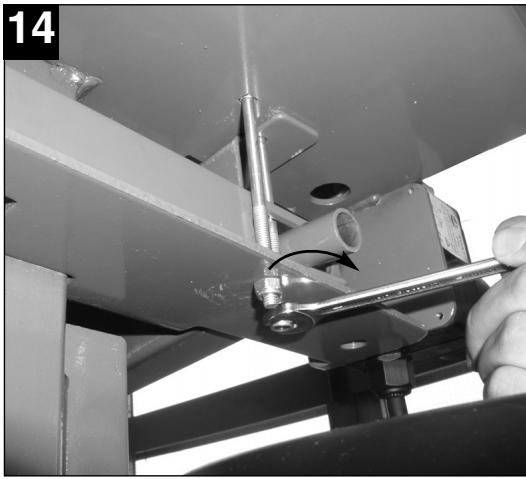

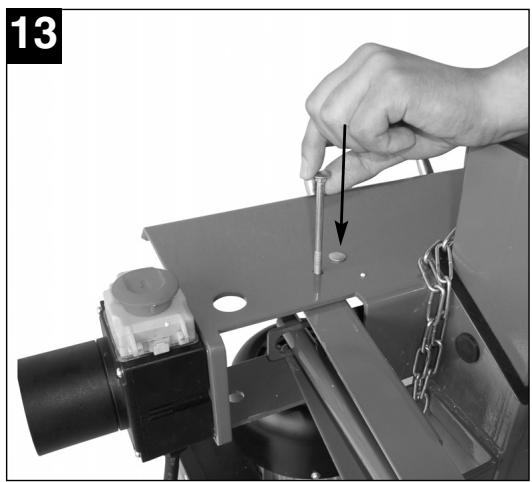

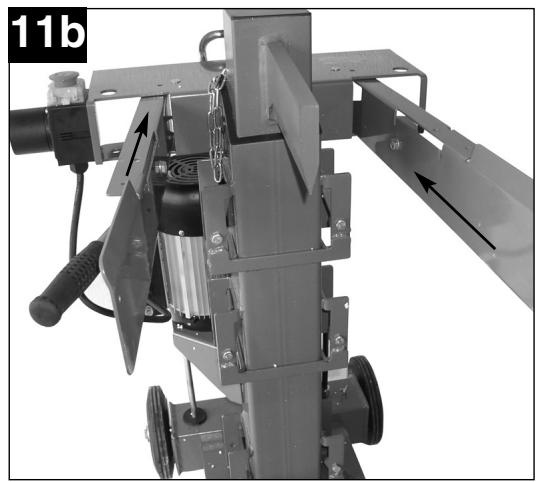

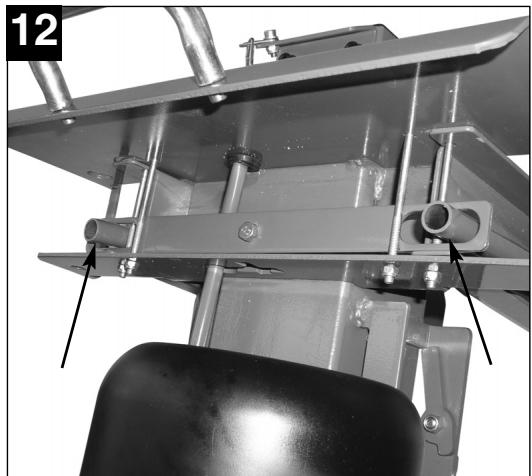

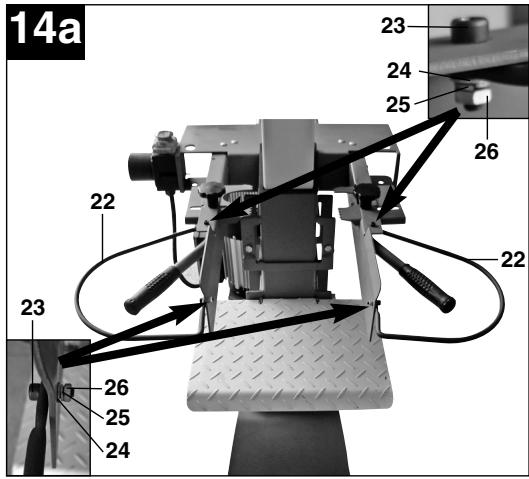

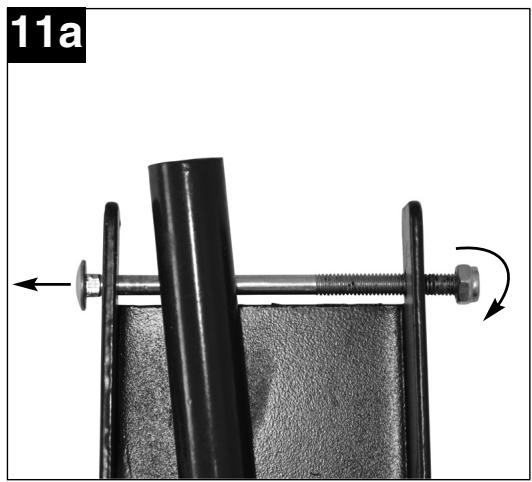

5.4 Montage du levier de manœuvre et des tôles de protection des mains (fig. 11a-14)

Retirez les vis de fixation prémontées des deux tôles de protection des mains en desserrant les écrous comme indiqué en figure 11a et en retirant les vis. Introduisez les tôles de protection des mains avec levier de manœuvre comme indiqué en figure 11b de l'avant dans le fendeur de bois de manière que les extrémités des leviers de manœuvre sortent des troughs prévus à cet effet dans les tiges d'actionnement (fig. 12) Vissez les tôles de protection des mains ensuite avec les vis de fixation démontées précédemment, comme indiqué dans les figures 13 à 14a.

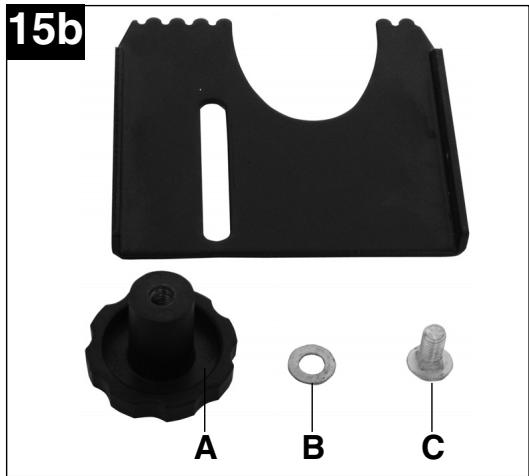

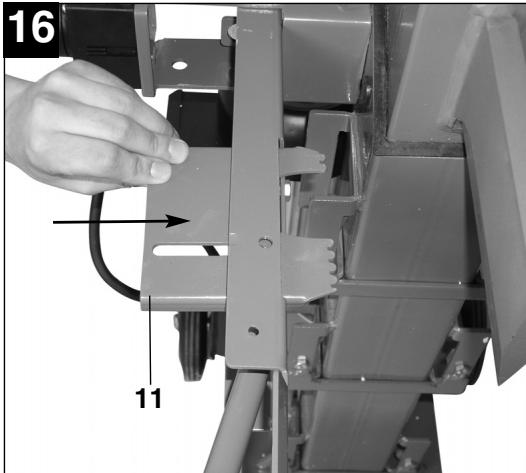

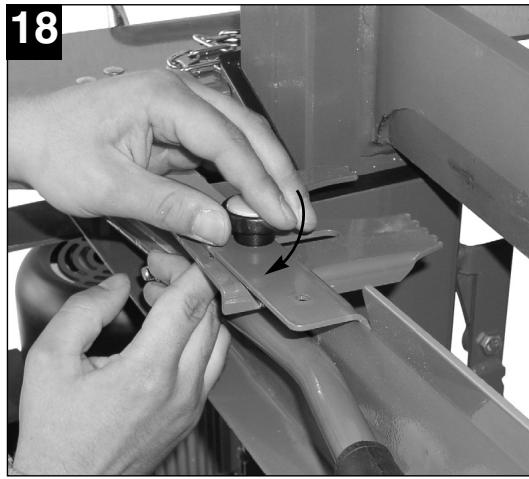

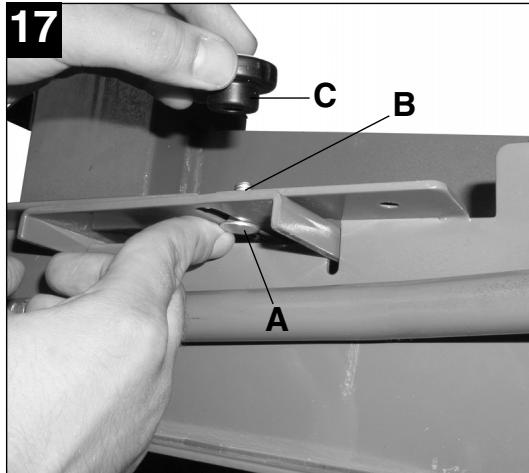

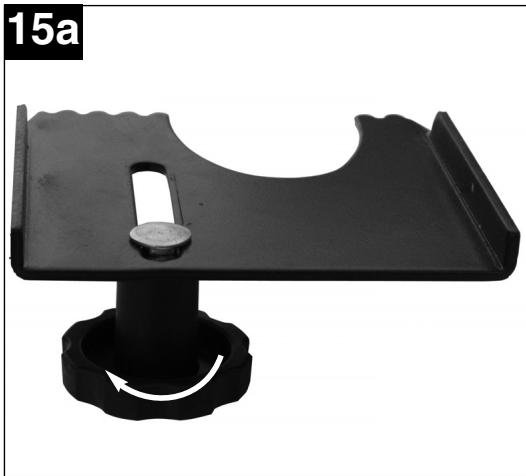

5.5 Montage des tôles de retenue des buches (fig. 15a-18)

Desserrez les deux écrous-étoiles des deux tôles de retenue des bûches (fig. 2/pos. 11), comme on le voit en figure 15a, en les tournant dans le sens contraire à celui des aiguilles d'une montre. Maintenant, vous obtenez la tôle de retenue des bûches, l'écrou-étoile A, la rondelle B et la vis de fixation C (fig. 15b). Poussez les tôles de retenue des bûches à travers les fentes de guidage jusqu'à dans les tôles de protection de la main comme indiqué en figure 16. Veillez ce faisant, à ce que les trous oblongs des tôles de retenue des bûches coïncident avec les trous de fixation. Introduisez les vis de fixation A comme indiqué en figure 17, par le bas à travers les trous oblongs des tôles de retenue des bûches et des trous des tôles de protection des mains. Bloquez-les ensuite en les vissant par le haut avec les rondelles B et les écrous-étoiles C (fig. 18). A l'aide des trous oblongs, on peut ajuster les tôles de retenue des bûches conformément aux épaisseurs de bûche.

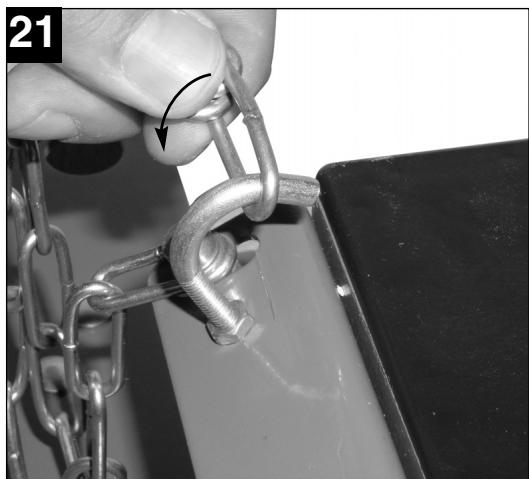

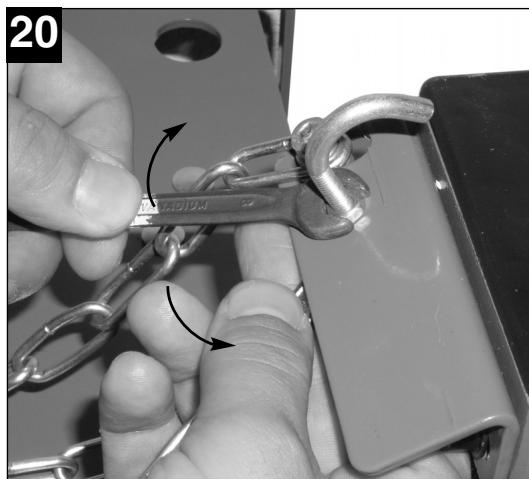

5.6 Montage de la chaîne de réglage de la hauteur du coin à refendre (fig. 19-21)

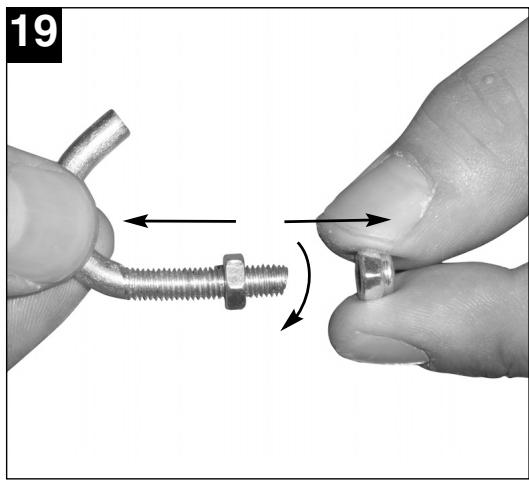

Desserrez tout d'abord le contre-écrou du crochet à chaîne (fig. 19). Vissez le crochet à chaîne dans le trou prévu à cet effet comme indiqué en figure 20 à côté du porte-chaîne derrière le coin à refendre. La chaîne sert à limiter la hauteur du coin à refendre. Pour cela, mettez le coin à refendre env. à sa position désirée, mettez l'appareil hors circuit (fig. 29) et accrochez la chaîne en fonction (fig. 21).

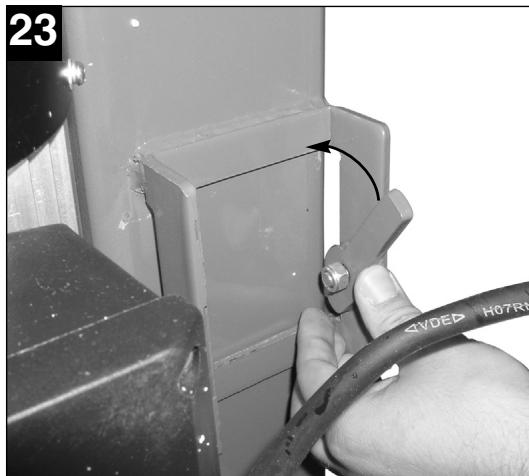

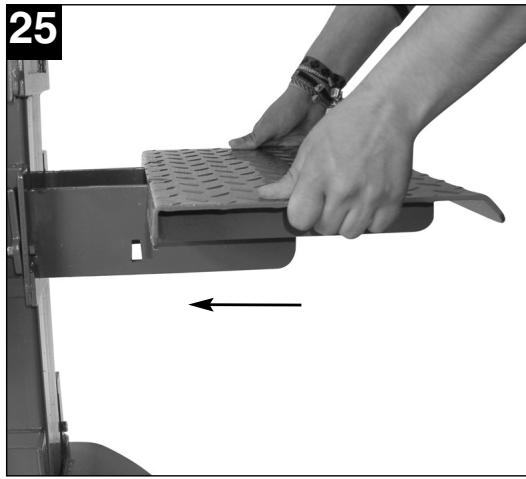

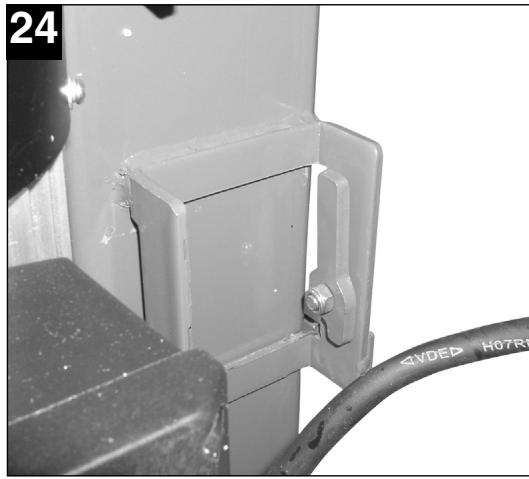

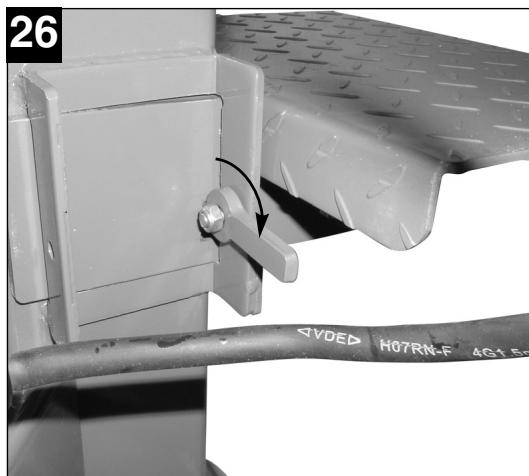

5.7 Montage du support de bûche (fig. 22-26)

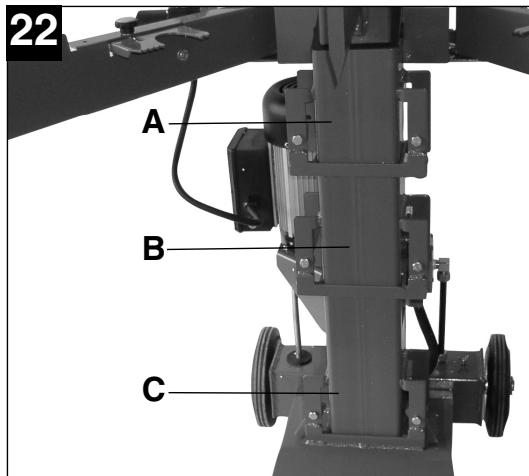

On peut monter le support de bûche sur 3 hauteurs (fig. 22): Position A: longueur de bûche maxi. 520 mm Position B: longueur de bûche maxi. 770 mm Position C: longueur de bûche maxi. 1040 mm 3 dispositifs de suspension sont montés à cet effet à des hauteurs différentes sur le fendeur de bois. Pou

utiliser le support de bûche, rabattez tout d'abord le levier d'arrêt du dispositif de suspension correspondant vers le haut (fig. 23) pour qu'il soit vertical (fig. 24). Glissez le support de bûche de l'avant dans le dispositif de suspension (fig. 25) et bloquez-le en rabattant le levier d'arrêt (fig. 26).

5.8 Remplir d'huile hydraulique :

Le fendeur de bois doit être rempli d'huile avant la première mise en service. Lisez à ce propos le chapitre 10 « Remplacement de l'huile hydraulique »

6.1 Prévoyez l'environnement de votre travail.

Travailliez en toute sécurité et réserves vos forces en planifant tout d'abord l'environnement de votre poste de travail. Positionnez les buches à un endroit dans lequel vous pourrez facilement les prendre. Préparez l'endroit dans lequel vous entasserez le bois fendu ou la brouette ou autre support sur lequel vous le transportez.

6.2 Préparer les buches à fendre.

Ce fendeur convient à des bûches d'une longueur maxi. de 1040 mm et d'un diamètre maxi. de 320 mm. Lors de la découpe de nœuds ou de grands morceaux, ne coupez jamais de morceaux plus longs que ce qui est indiqué dans la liste. Ne pas essayer de fendre des bûches vert. Les bûches secs en dépôt sont bien plus faciles à fendre et ne se coincent pas aussi souvent que le bois vert (humide).

6.3 Poser le câble réseau.

Mettez une prise appropriée en place, si nécessaire également un câble de rallonge en fonction.

6.4 Mettre le fendeur de bois de façon qu'il tienne sûrement.

Le fendeur de bois doit uniquement être placé sur une base plane. Il est recommandé de choisir une base en béton ou des pièces à paver et de bloquer les roues avec des cales. Le fendeur de bois doit uniquement être utilisé à hauteur du sol. Il est interdit de placer quoi que ce soit sous le fendeur de bois dans le but de modifier la hauteur de l'appareil ou d'en améliorer la stabilité. Si le fendeur de bois n'est pas correctement en place (en pente ou chancelant), mettez-le dans un autre endroit. Il est interdit de le faire fonctionner sur un support mou (gazon ou gravier, par exemple), car l'appareil s'enfoncerait pendant son fonctionnement et pourrait se renverser.

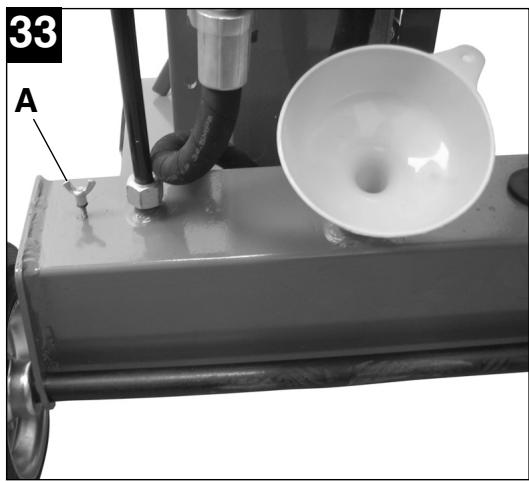

6.5 Purge d'air.

La vis de purge d'air (fig. 33/pos. A) doit toujours être desserrée pendant le service afin d'assurer un fonctionnement sans problème de l'appareil. Desserrez la vis de purge d'air avant chaque mise en service d'env. 5 tours et resserrez-la après avoir utilisé le fendeur de bois. Voir également la remarque sur l'étiquette (fig. 39).

6.6 Mettez la bûche dans le fendeur de bois.

Il est uniquement permis de fendre le bois dont les bords de coupe sont plans. Positionnez la bûche à fendre verticalement au centre du support de bûche de manière que le coin à fendre se trouve au-dessus du centre de la bûche. Ajustez les tôles de retenue des bûches à l'aide des vis molettes de façon que la bûche puisse être parfaitement maintenue. N'essayez jamais de fendre un morceau de bois non bloqué, de le fendre de travers ou encore de fendre des blocs de bois en biais. Ceci peut entraîner des blessures de l'utilisateur et des dommages à l'appareil!

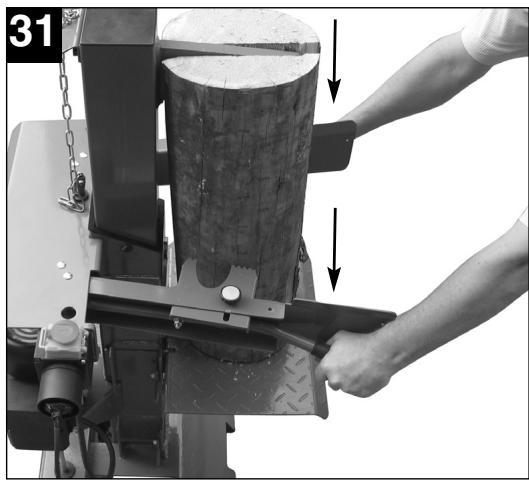

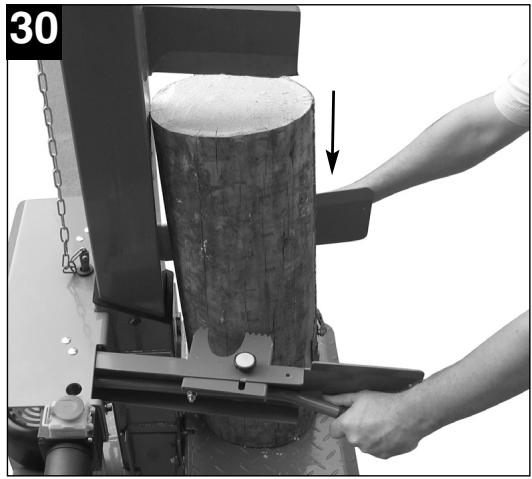

6.7 Service deux mains.

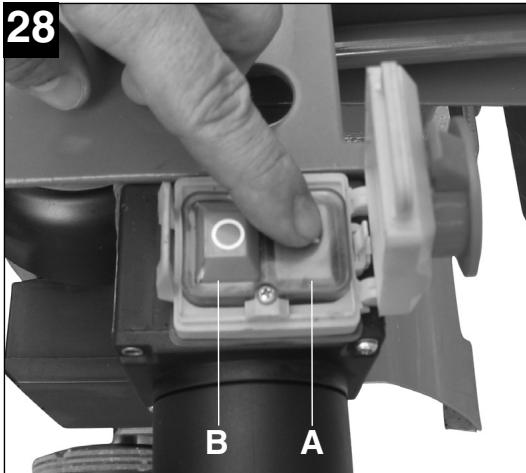

Mettez l'appareil en circuit avec l'interrupteur vert (fig. 28, pos. A). Rabattez le couvercle sur l'interrupteur Marche/arrêt (fig. 29) afin de garantir la fonction d'arrêt d'urgence. Patientez quelques secondes que le moteur électrique se mette en route et que la pression requise monte dans la pompe hydraulique. L'appareil est prêt à fonctionner lorsque le coin à refendre est complètement sorti.

Pour fendre la bûche, procédez de la manière suivante :

• Pressez les leviers de manœuvre ensemble, de façon que la bûche soit prise dans les tôles de retenue de bûche. (fig. 30)
• Abaissez à présent les deux leviers de manœuvre en même temps vers le bas (fig. 31). Le coin à refendre descend et presse le morceau de bois à fendre sur le support de bûche en le fendant. Lorsque la bûche est fendue, relâchez les leviers de manœuvre, le coin à refendre se remet en position haute.

Attention! Continuez, pendant ce temps, à maintenir le bois fendu à l'aide des tôles de retenue de bûche. Lorsque la bûche est longue, il est possible qu'elle ne soit pas fendue complètement et que le coin à refendre l'entraîne en remontant. Ces bûches doivent être fendues en plusieurs étapes. Commencez p. ex. avec le support de bûche en position inférieure (fig. 22/pos. C), continuez à fendre le bois en position centrale (fig. 22/pos. B) puis dans la position

supérieure (fig. 22/pos. A) où la bûche sera alors complètement fendue.

Une fois le travail effectué, ou si vous pouvez régler le support de bûche, mettez l'appareil hors circuit avec l'interrupteur rouge (fig. 28/ pos. B)

Attention!

Si le bûche n'est pas immédiatement fendu, n'essayez pas de le forcer en maintenant la poussée plus de quelques secondes. Cela peut endommager l'appareil. Il est préférable d'essayer de positionner le bûche autrement sur le fendeur ou de le mettre de côté.

6.8 Empiler les buches pendant le travail.

De la vente, votre poste de travail sera sur car il ne sera pas encombré, ainsi vous éviterez les risques de trébucher ou d'endommager le cable.

6.10 Débloquer une bûche coincée :

1. Faites sortir complètement le coin à refendre.
2. Positionnez un morceau de bois en forme de coin sur le support de bûche.
3. En faites descendre le coin à refendre. La bûche coincée est poussée vers l'avant par le morceau de bois en forme de coin.
4. Répétez cette manœuvre en utilisant toujours des cales de plus en plus grandes jusqu'à ce que la bûche coincée se décoince.

Attention!

Ne martelez jamais un bûche coincé et ne mettez jamais vos mains à proximité du bûche si vous voulez le décoincer.

LORSQUE VOUS ESSAYEZ DE DÉCOINCER UN BUCHE, NE DEMANDEZ JAMAIS D’AIDE D’UNE AUTRE PERSONNE. N’ESSAYEZ SURTOUT PAS DE DÉCOINCER LE BUCHE EN TAPANT DESSUS AVEC UN OUTIL.

7. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

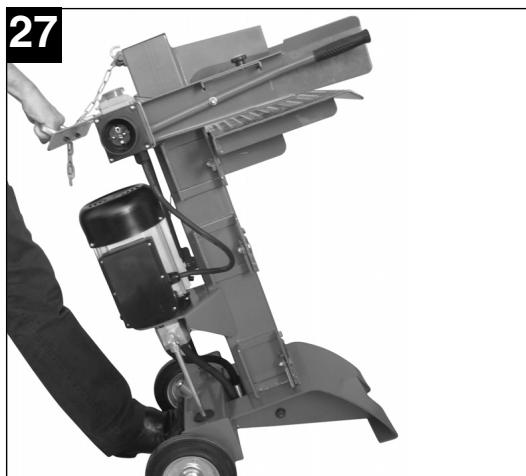

Transport :

1. Faites redescendre complètement le coin à refendre
2. Mettez le fendeur de bois hors circuit et retirez le câble réseau
3. Rabattez les tôles de protection des mains et empêchez-les de s'ouvrir avec une ficelle ou autre chose semblable (fig. 2/pos. 21)
4. Transportez le fendeur de bois dans la position désirée par la poignée de transport (fig. 27)

Attention! Le fendeur de bois doit uniquement être transporté debout. Lors d'un transport horizontal, videz absolument l'huile hydraulique (cf. chapitre 10)

Rangement :

Stockez le fendeur de bois uniquement dans des salles sèches et en position debout. - Faites complètement descendre le coin à refendre.

7.3.1 Affuter le coin à fendre

Après une longue durée de services et lorsque ceci est nécessaire, aiguisez le coin à fendre à l'aide d'une lime à dents fines et retirez précautionneusement les bavures ou les points plats des arêtes.

Attention!

Avant de réaliser des travaux d'entretien, déconnectez l'appareil de l'alimentation en courant!

L'huile hydraulique doit être remplacée toutes les 300 heures de service.

1. Assurez-vous que le coin à refendre est complètement sorti.

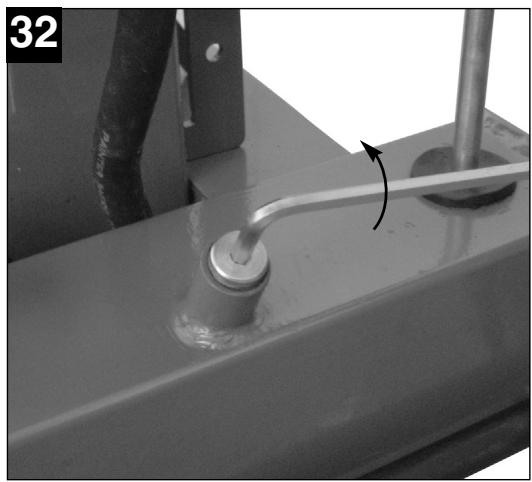

2. Retirez le bouchon de replissage d'huile (fig. 32).

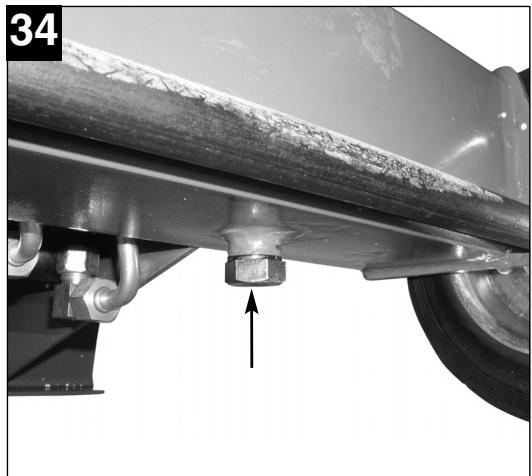

3. Desserrez le bouchon de vidange d'huile (fig. 34) et placez un récipient d'au moins 4l de contenance sous le bouchon de vidange d'huile.
4. Sortez le bouchon de vidange d'huile complètement de la main de façon que l'huile coule dans le récipient.
5. Lorsque toute l'huile s'est écoulée, nettoyez le bouchon de vidange d'huile et revissez-le.
6. Introduisez une trémie dans l'orifice du bouchon de replissage d'huile et remplissez 2,4 litres d'huile hydraulique.
7. Nettoyez la jauge de niveau d'huile au niveau du bouchon de replissage d'huile et contrôlez le niveau d'huile en enfantant la jauge de niveau d'huile dans l'ouverture du bouchon de replissage d'huile. Le niveau d'huile doit se trouver entre les deux repères sur la jauge de niveau d'huile (fig. 37).

Pour remplir le fendeur de bois d'huile pour la première fois, respectez uniquement les étapes 2, 6 et 7.

Huile hydraulique recommandée

Pour le vérin hydraulique, nous recommandons les huiles hydrauliques suivantes:

ARAL VITAM GF22

MOBIL DTE11

ou équivalente

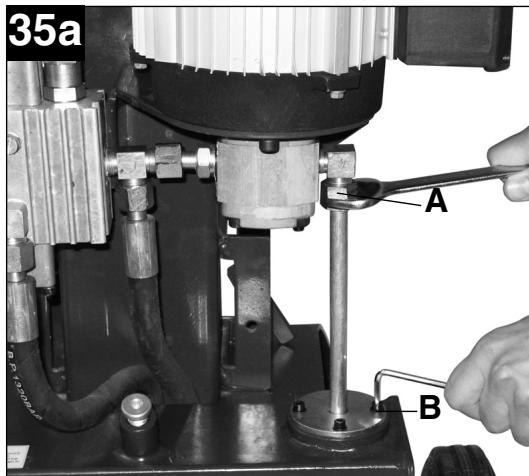

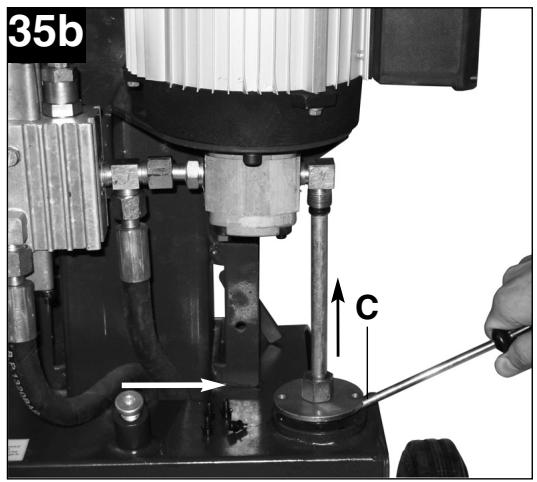

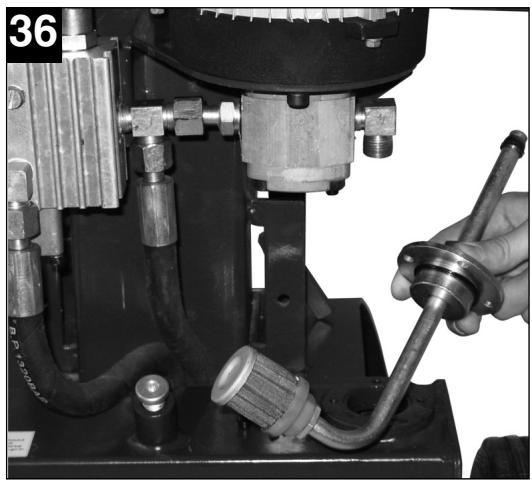

7.3.3 Nettoyage/remplacement du filtre à huile

Desserrez le vissage du conduit hydraulique (fig. 35a/pos. A) et les quatre vis de la plaque d'étanchéité (fig. 35a/ pos. B). Ensuite, soulevez précautionneusement la plaque d'étanchéité avec un tournevis, sans l'endommager (fig. 35b/pos. C). Le filtre d'huile peut être retiré en le tournant avec le conduit hydraulique. (fig. 36). Nettoyez le filtre d'huile avec un chiffon ou remplacez-le. Le montage s'effectue dans l'ordre inverse.

7.3.4 Disjoncteur-protecteur (figure 1 / pos. 22)

Si le moteur est surchargé pendant une durée prolongée, le disjoncteur-protecteur déconnecte automatiquement l'alimentation électrique. Au bout d'env. 1 minute d'attente, on peut le remettre à zéro en l'enfonçant. Le fendeur de bois est alors à nouveau prêt à l'emploi.

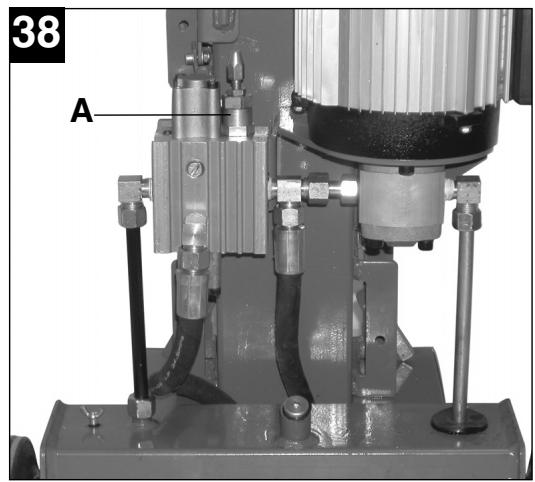

7.3.5 Soupape de limitation de pression (figure 38 / pos. a)

La soupape de limitation de pression a été correctement réglée à l'usine et ne doit pas être déréglée.

7.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

9. Recherche d'erreurs

Dans le tableau suivant, des problèmes pouvant apparaitre pendant l'emploi du fendeur de bois sont indiqués ainsi que les possibilités d'y remédier.

Problème	Origine probable	Mesure corrective
Mateur ne démarre pas	Le disjoncteur-protecteur s'est déclenché	Laissez refroidir le moteur, et enforcez le disjoncteur-protecteur
La bûche n'est pas fendue	La bûche n'est pas correctement positionné	Positionnéla bûche correctement
	La bûche dépasse les dimensions autorisées	Réduisez la taille de la bûche
	Le coin à fendre ne coupe pas	Aiguisez le coin à fendre. Retirez les Bavures et encoches du coin à fendre
	Fuite d'huile	Contactez un distributeur autorisé
	La vis de réglage de la pression a été déréglée.	Contactez un distributeur autorisé
Le pousse-bûche rouge par saccades ou avec de fortes vibrations	De l'air dans le circuit hydraulique	Contrôlez le niveau d'huile. Remplir si nécessaire. Si le problème persististe, veuillez vous adresser à un distributeur autorisé
De l'huile s'échappe sur le vérin ou à d'autres endroits	La vis de purge d'air n'a pas été desserrée pendant le service	Desserrer la vis de purge d'air
	La vis de purge d'air n'a pas été serrée pendant le transport	Resserrer toujours la vis de purge d'air avant le transport à fond
	Le bouchon de vidange d'huile n'est pas resserré	Resserrer le bouchon de vidange d'huile à fond
	Joint étanche à l'huile détérioré par l'usage	Contactez un distributeur autorisé

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recueillis à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agréement express de l'entreprise ISC GmbH.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontaires à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutes une période de garantie de 12 mois.

Le droit à la garantie disparait lors que des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître vos demandes de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
