1355 NN Avant la mise en service, lisez le mode dʼemploi et les consignes de sécurité et respectez-les.

Domaine dʼapplication

Pour lʼirrigation et lʼarrosage dʼespaces verts, de carrés de légumes et de jardins

Pour le service dʼarroseurs automatiques

Avec préfiltre, pour la prise dʼeau de pièces dʼeau, de ruisseaux, de tonneaux pour recueillir les eaux de pluie, de citernes des eaux de pluie et de puits

Pour lʼalimentation dʼeau pour le ménage

5.2 Attacco del tubo di mandata

Il tubo di mandata (dovrebbe essere almeno di

3/4 di pollice) deve venire collegato direttamente o attraverso un raccordo filettato allʼattacco relativo (1 pollice di filetto interno) dellʼapparecchio.

Evidemment, vous pouvez utiliser un tuyau de refoulement de 1/2” avec des raccords vissés correspondants. Le débit est réduit par le tuyau de refoulement plus petit.

Pendant le processus dʼaspiration, ouvrez pleinement les organes dʼobturation dans la conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper librement lʼair dans la conduite dʼaspiration.

5.3 Installation électrique Le raccordement électrique sʼeffectue sur une prise de courant de sécurité de 230 V ~ 50 Hz. Protection par fusible: au moins 10 ampères.

Le thermostat installé protège le moteur contre une surcharge ou un blocage. En cas de surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la pompe se remet automatiquement en marche.

Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si lʼappareil doit être remis à dʼautres personnes, remettez-leur aussi ce mode dʼemploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.

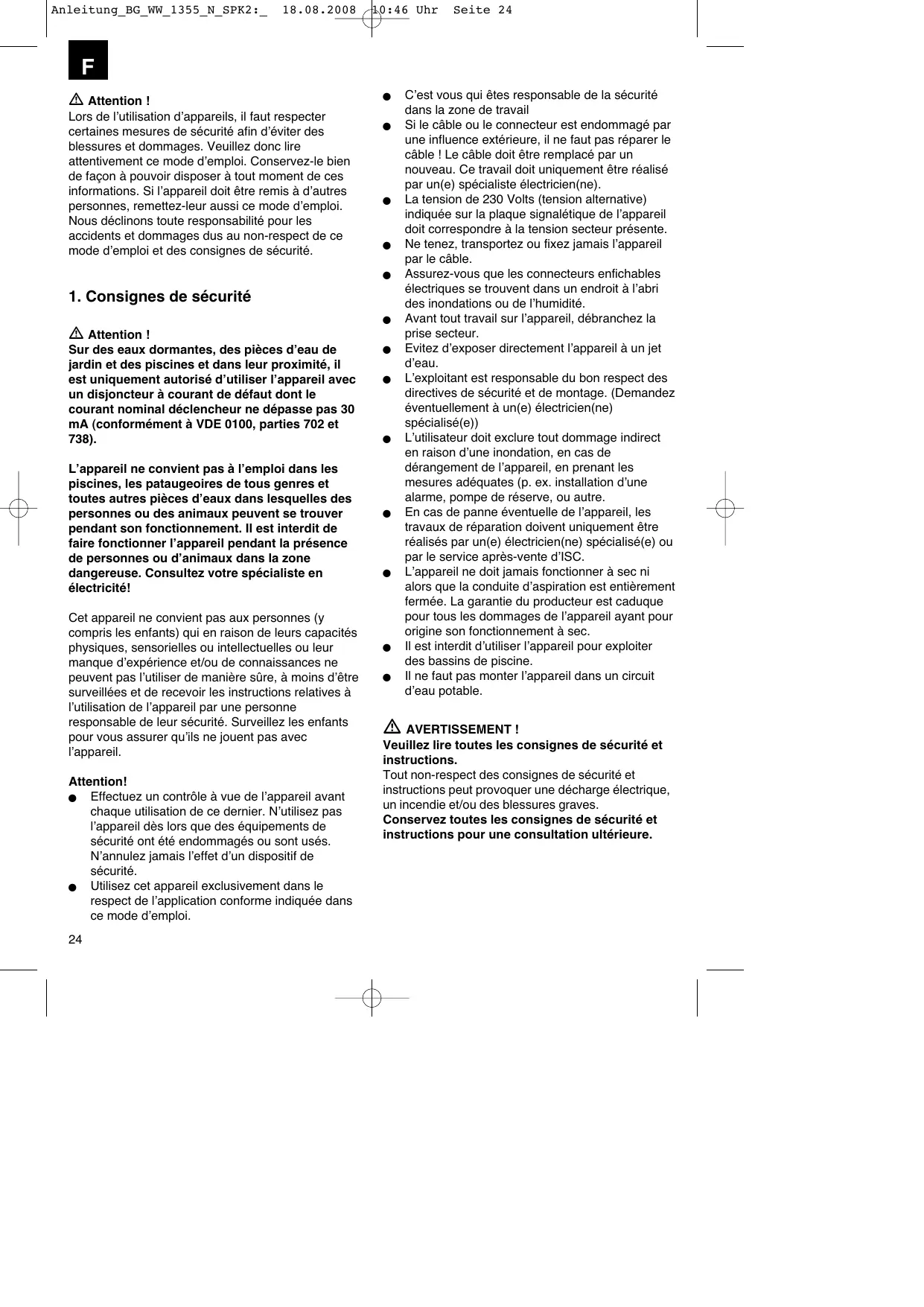

1. Consignes de sécurité

Attention ! Sur des eaux dormantes, des pièces dʼeau de jardin et des piscines et dans leur proximité, il est uniquement autorisé dʼutiliser lʼappareil avec un disjoncteur à courant de défaut dont le courant nominal déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, parties 702 et 738). Lʼappareil ne convient pas à lʼemploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces dʼeaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner lʼappareil pendant la présence de personnes ou dʼanimaux dans la zone dangereuse. Consultez votre spécialiste en électricité! Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque dʼexpérience et/ou de connaissances ne peuvent pas lʼutiliser de manière sûre, à moins dʼêtre surveillées et de recevoir les instructions relatives à lʼutilisation de lʼappareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer quʼils ne jouent pas avec lʼappareil. Attention!

Effectuez un contrôle à vue de lʼappareil avant chaque utilisation de ce dernier. Nʼutilisez pas lʼappareil dès lors que des équipements de sécurité ont été endommagés ou sont usés.

Nʼannulez jamais lʼeffet dʼun dispositif de sécurité.

Utilisez cet appareil exclusivement dans le respect de lʼapplication conforme indiquée dans ce mode dʼemploi.

Cʼest vous qui êtes responsable de la sécurité dans la zone de travail

Si le câble ou le connecteur est endommagé par une influence extérieure, il ne faut pas réparer le câble ! Le câble doit être remplacé par un nouveau. Ce travail doit uniquement être réalisé par un(e) spécialiste électricien(ne). La tension de 230 Volts (tension alternative) indiquée sur la plaque signalétique de lʼappareil doit correspondre à la tension secteur présente. Ne tenez, transportez ou fixez jamais lʼappareil par le câble. Assurez-vous que les connecteurs enfichables électriques se trouvent dans un endroit à lʼabri des inondations ou de lʼhumidité. Avant tout travail sur lʼappareil, débranchez la prise secteur. Evitez dʼexposer directement lʼappareil à un jet dʼeau. Lʼexploitant est responsable du bon respect des directives de sécurité et de montage. (Demandez éventuellement à un(e) électricien(ne) spécialisé(e)) Lʼutilisateur doit exclure tout dommage indirect en raison dʼune inondation, en cas de dérangement de lʼappareil, en prenant les mesures adéquates (p. ex. installation dʼune alarme, pompe de réserve, ou autre. En cas de panne éventuelle de lʼappareil, les travaux de réparation doivent uniquement être réalisés par un(e) électricien(ne) spécialisé(e) ou par le service après-vente dʼISC. Lʼappareil ne doit jamais fonctionner à sec ni alors que la conduite dʼaspiration est entièrement fermée. La garantie du producteur est caduque pour tous les dommages de lʼappareil ayant pour origine son fonctionnement à sec. Il est interdit dʼutiliser lʼappareil pour exploiter des bassins de piscine. Il ne faut pas monter lʼappareil dans un circuit dʼeau potable.

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

4. Données techniques

Bouchon de vidange dʼeau Manomètre Raccord dʼaspiration Vis de remplissage dʼeau Manocontact

Hauteur manométrique maxi.

Pression de refoulement maxi.

Hauteur dʼaspiration maxi. :

3. Utilisation conforme à lʼaffectation

Domaine dʼapplication

Pour lʼirrigation et lʼarrosage dʼespaces verts, de carrés de légumes et de jardins

Pour le service dʼarroseurs automatiques

Avec préfiltre, pour la prise dʼeau de pièces dʼeau, de ruisseaux, de tonneaux pour recueillir les eaux de pluie, de citernes des eaux de pluie et de puits

Pour lʼalimentation dʼeau pour le ménage

Fluides refoulés : Destiné au refoulement dʼeau claire (eau douce), eau de pluie ou légères lessives / eaux usées.

Ne pas dépasser la température maximale du liquide refoulé en fonctionnement continu de

Il est interdit de refouler des liquides combustibles, gazeux ou explosifs avec cet appareil.

Le refoulement de liquides agressifs (acides, lessive alcaline, sève dʼécoulement de silos, etc.) ainsi que de liquides contenant des substances abrasives (sable) doit également être évité

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Raccord de pression et dʼaspiration

Température de lʼeau maxi.

35°C Contenu du réservoir :

Pression dʼenclenchement à env. :

0,15 MPa (1,5 bars) Pression de mise hors circuit à env. : 0,3 MPa (3 bars)

5. Avant la mise en service

5.1. Raccord de la conduite dʼaspiration Nous préconisons fondamentalement lʼutilisation dʼun préfiltre et dʼune garniture dʼaspiration comprenant une tête aspirante, un panier dʼaspiration et une soupape de retenue qui permettra dʼéviter de longs temps de ré-aspiration et un endommagement inutile de la pompe par des pierres et des corps étrangers solides.

Le diamètre de la conduite dʼaspiration, que ce soit un tuyau ou un tube, doit au moins sʼélever à

1 pouce ; si la hauteur dʼaspiration dépasse 5 m, on recommande 11/4 pouces.

Montez la soupape dʼaspiration (commande à pied) avec le panier dʼaspiration à la conduite dʼaspiration.

Poser la conduite dʼaspiration en la faisant monter de la prise dʼeau jusquʼà lʼappareil. Eviter absolument de poser la conduite dʼaspiration audessus de la hauteur de la pompe, des bulles dʼair dans la conduite dʼaspiration ralentissent et empêchent le processus dʼaspiration.

La conduite dʼaspiration et celle de pression doivent être posées de telle manière quʼelles ne puissent exercer aucune pression mécanique sur lʼappareil.

La soupape dʼaspiration doit se trouver à une profondeur suffisante dans lʼeau pour que, lorsque le niveau dʼeau baisse, on puisse empêcher que lʼappareil ne marche à sec.

Une conduite dʼaspiration non étanche empêche dʼaspirer lʼeau en raison de lʼair aspiré.

5.2 Raccord de la conduite de pression

La conduite de pression (devrait avoir au moins

3/4“) doit être directement raccordée au raccord de la conduite de pression (1“ filet int.) de lʼappareil ou via un raccord fileté.

Evidemment, vous pouvez utiliser un tuyau de refoulement de 1/2” avec des raccords vissés correspondants. Le débit est réduit par le tuyau de refoulement plus petit.

Pendant le processus dʼaspiration, ouvrez pleinement les organes dʼobturation dans la conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper librement lʼair dans la conduite dʼaspiration.

5.3 Installation électrique

Le raccordement électrique sʼeffectue sur une prise de courant de sécurité de 230 V ~ 50 Hz.

Protection par fusible: au moins 10 ampères.

Le thermostat installé protège le moteur contre une surcharge ou un blocage. En cas de surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la pompe se remet automatiquement en marche.

Mettez lʼappareil sur un sol solide, plan et horizontal.

Remplir le corps de pompe dʼeau via la vis de remplissage dʼeau (5). Un remplissage de la conduite dʼaspiration accélère lʼaspiration. Ouvrir la conduite de pression. Raccorder le câble secteur. Lʼaspiration démarre automatiquement. - Lʼaspiration peut durer 5 minutes en cas de hauteur dʼaspiration maximale. Lʼappareil se déconnecte lorsque la pression de mise hors circuit de 3 bars est atteinte. Après chute de la pression due à la consommation dʼeau, lʼappareil se met automatiquement en circuit (pression dʼenclenchement environ 1,5 bars)

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin dʼéviter tout risque. 26

8. Nettoyage, maintenance et commande de pièces de rechange

Lʼappareil est pratiquement sans maintenance. Nous recommandons toutefois dʼeffectuer des contrôles et un entretien réguliers afin dʼen assurer une longue durée de vie. Attention! Avant chaque maintenance, mettez lʼappareil hors tension, pour ce faire, retirez la fiche de contact de pompe de la prise de courant. 8.1 Maintenance

Si lʼappareil est bouché, raccordez la conduite de pression à la conduite dʼeau et retirez le tuyau dʼaspiration. Ouvrez lʼalimentation en eau.

Mettez lʼappareil plusieurs fois en circuit pendant env. deux secondes. De cette manière, il est possible dʼéliminer les obstructions dans la plupart des cas.

Dans le récipient sous pression, il y a une poche

à eau extensible ainsi quʼune chambre à air, dont la pression doit être env. 1,3 bars maxi. Si lʼon pompe à présent de lʼeau dans la poche à eau, celle-ci sʼétend et la pression augmente dans la chambre à air jusquʼà la pression de déclenchement. Lorsque la pression de lʼair est trop faible, il faut lʼaugmenter à nouveau. Pour ce faire, dévissez le couvercle en plastique du réservoir et complétez la pression manquante avec le pistolet de gonflage à manomètre via la vanne. Attention : videz auparavant complètement la poche à eau par le biais du bouchon de vidange dʼeau (2).

Changement du câble réseau : Attention:

Déconnectez lʼappareil du secteur ! Lorsque le câble secteur est défectueux, seul(e) un(e) spécialiste en électricité est autorisé à le remplacer.

Aucune pièce à lʼintérieur de lʼappareil nʼa besoin de maintenance.

Avant une non-utilisation prolongée ou la conservation pendant lʼhiver, rincer la pompe soigneusement à lʼeau, la vider et la ranger dans un endroit sec.

En cas de risque de gel, videz complètement lʼappareil.

Après un temps dʼarrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement.

8.3 Commande de pièces de rechange : Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. dʼarticle de lʼappareil

No. dʼidentification de lʼappareil

No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info

9. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !

10. Plan de recherche des erreurs Dérangements Pas de démarrage

- Pas de tension du réseau

- Vérifier la tension

- Roue à aubes est bloquée Thermostat sʼest arrêté

- Démonter la pompe et la nettoyer

- Soupape dʼaspiration nʼest pas dans lʼeau

- Corps de pompe sans eau

- Remplir de lʼeau dans le raccord dʼaspiration

- Air dans la conduite dʼaspiration

- Vérifier lʼétanchéité de la conduite dʼaspiration

- Soupape dʼaspiration non

- Nettoyer le panier dʼaspiration

- Hauteur dʼaspiration max. dépassée

- Vérifier la hauteur dʼaspiration

- Hauteur dʼaspiration trop élevée

- Vérifier la hauteur dʼaspiration

- Nettoyer le panier dʼaspiration

- Niveau dʼeau baisse rapidement - Placer la soupape dʼaspiration plus bas

- Puissance de la pompe réduite à - Nettoyer la pompe et remplacer cause de substances nocives les pièces usées Thermorupteur met la pompe hors circuit

- Moteur surchargé - frottement

élevé dû à des corps solides

- Démonter la pompe et la nettoyer. Empêcher lʼaspiration de corps solides (filtre)
