MODE D'EMPLOI SERIE 500 HUMMINBIRD

Guide d'utilisation de série 500

531521-1_A

HUMMINBIRD

série 500

Merci d'avoir choisi Humminbird®, le chef de file dans le secteur des sondeurs de poissons aux États-Unis. Humminbird® a bâti sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Votre commeil Humminbird® a été conçu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les milieux marins les plus hostiles. Dans l'éventualité peu probable où votre appareil Humminbird® aurait besoin de réparations, nous offrons une garantie pièces et main d'œuvre exclusive - gratuite pendant la première année, et disponible à un tarif raisonnable après la période initiale d'un an. Pour plus de détails, voir le bon de garantie de votre modèle. Nous vous invitons à lire attentivement ce Manuel de l'utilisateur, afin de profiter pleinement de toutes les fonctions et applications de votre produit Humminbird®.

Communiquez avec notre Centre de ressources pour la clientèle au 1-800-633-1468 ou visitez notre site Web www.humminbird.com.

AVERTISSEMENT! Cet appareil ne devrait en aucun cas être utilisé comme instrument de navigation afin de prévenir les collisions, l'échouage, les dommages au bateau ou les blessures aux passagers. Lorsque le bateau est en mouvement, la profondeur de l'eau peut varier trop rapidement pour vous laisser le temps de réagir. Avancez toujours très lentement si vous soupçonnez la présence de bas-fonds ou d'obstacles submergés.

AVERTISSEMENT! La réparation et/ou le démontage de cet appareil électronique doit être effectué uniquement par un personnel d'entretien autorisé. Toute modification du numéro de série et/ou réparation par un personnel non autorisé entraînera l'annulation de la garantie. La manipulation et/ou le démontage de cet appareil pourrait entraîner une exposition au plomb sous forme de soudure.

AVERTISSEMENT! Ce produit contient du plomb, un produit chimique reconnu par l'état de la Californie comme pouvant causer le cancer, des défauts de naissance et d'autres toxicités reproductives.

REMARQUE : Les fonctions traitées dans le présent guide ne sont pas offertes pour tous les modèles. Tous les efforts ont été déployés pour couvrir les fonctions qui sont uniques à certains modèles seulement et pour déterminer les modèles qui prennent en charge ces fonctions. Lisez bien le guide afin de comprendre toutes les capacités de votre modèle.

© 2006 Humminbird, USA. Tous droits réservés.

Le fonctionnement d'un sonar 1

Sonar à faisceau simple 3

Sonar à double faisceaux [DualBeam] (exclusif aux modèles 565) 4

Sonar à faisceaux quatre [QuadraBeam PLUS] (exclusif aux modèles 575) 5

Modes d'affichage 8

Vue Sonar. 9

Compréhension de l'historique sonar 10

Fenêtre sonar en temps réel [RTS] 10

Représentation du fond. 11

Vue Zoom du Sonar 14

Vue Partagée Sonar divisé de 200 et 83 kHz (exclusif aux modèles 575) 15

Vue en Gros Chiffres 16

Vue Faisceau Latéral (exclusif aux modèles 575) 17

Touches de fonction 20

Touche Mise en marche et éclairage [POWER/LIGHT] 20

Touche Affichage [VIEW] 21

Touche MENU 21

Commande de curseur à quatre directions 22

Touche Quitter [EXIT]. 22

Menu options de démarrage 27

Utilisation en mode Normal 28

Mode Simulator. 28

État du système 29

Auto-verification [Auto-test]. 29

Test des accessoires 30

Menu x-press du sonar 31

Sensibilité 32

Échelle haute (mode utilisateur avancé ; exclusif aux modes d'affichage Sonar, Sonar divisé, et À gros chiffres) 33

Échelle inférieure 34

Vitesse de défilement 35

Vuedu fond 36

Disposition quadruple (déteceurs de poissons 575 uniquement, mode d'affichage latéral seulement) 37

Niveau d'agrandissement (exclusif au Vue Sonar) 37

Onglet sonar du menu principal 38

Sélection de faisceau (exclusif aux modèles 575) 39

IDoisson+. 40

Sensibilité ID poisson 41

Fenêtre sonar en temps réel [RTS] 42

Angle du zoom 42

Sensibilité 83 kHz (mode utilisateur Avance; exclusif aux modèles 575) 43

Sensibilité 455 kHz (mode utilisateur Avancé ; exclusif aux modèles 575) 44

Lignes de profondeur (mode utilisateur avancé) 45

Sensibilité surface (mode utilisé : Avancé) 46

Filtre bruit (mode utilisateur avancé) 47

Profondeur maximale (mode utilisateur Avancé) 47

Type d'eau (mode utiliser Avance) 48

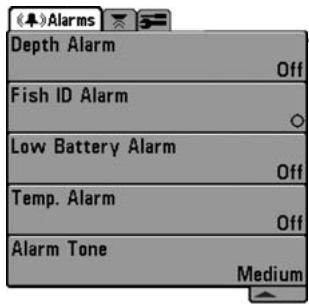

Onglet alarmes du menu principal 49

Alarmefond 50

Alarme ID poisson 50

Alarme batterie faible 51

Alarmer température 51

Tonalité d'alarme 52

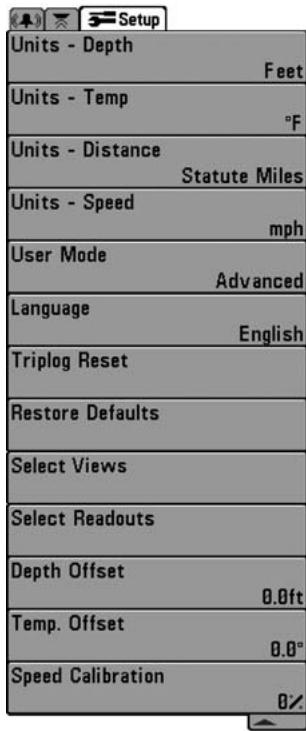

Onglet configuration du menu principal 53

Unités Profondeur 54

Unités Temp. (exclusif aux modèles internationaux) 54

Unités de distance (avec capteur de température et de vitesse seulement) 55

Unités de vitesse (avec capteur de température et de vitesse seulement) 55

Mode d'utilisateur 56

Langue (exclusif aux modèles internationaux) 56

Mise à zéro journal (avec capteur de température et de vitesse seulement) 57

Valeurs par défaut 57

Sélection vues (mode utilisateur avancé) 58

Sélection relevés (mode utilisateur Avancé ; exclusif au mode d'affichage Sonar) 59

Compensation du fond (mode utilisateur Avancé) 60

Décalage de température (mode utilisateur Avancé) 61

Étalonnage vitesse

(mode utilisateur avancé ; avec capteur de température et de vitesse seulement). 61

Dépannage 62

Difficulté à mettre le détector de poisson en marche 62

Mode Simulator actif malgré la présence d'un transducteur 62

Problèmes d'affichage 63

Détermination des causes d'interférence 64

Table des matières

Accessoires du détecteur de poissons de Série 500 65

Glossaire 68

Pour communiquer avec Humminbird 77

REMARQUE: Les fonctions citées dans la table des matières qui indiquent « exclusif aux modèles internationaux » ne sont offertes que sur nos produits en vente à l'extérieur des États-Unis, par nos distributeurs internationaux autorisés. Pour obtenir une liste de nos distributeurs autorisés, veuillez visiter notre site Web www. humminbird. com afin de couvrir l'emplacement du distributeur dans votre région.

REMARQUE: Les fonctions citées dans la table des matières qui indiquent « avec accessoire de capteur de la température et de la vitesse seulement » nécessitent l'achat de l'accessoire vendu séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires .

Fonctionnement d'un sonar

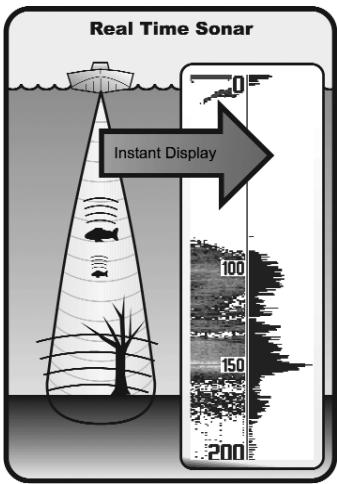

La technologie du sonar est basée sur les ondes sonores. Le détecteur de poissons [Fishfinder] de Série 500 transmet une onde sonore en vue de calculer la profondeur directement sous le transducteur et de déterminer la structure, le profil et la composition du fond.

Votre détecteur de poissons de Série 500 calcule le délambda entre la transmission de l'onde sonore et sa réflexion sur un objet pour en déterminer la distance. Il interprète ensuite la réflexion du signal pour déterminer l'emplacement, la taille et la composition de l'objet.

Le sonar est très rapide. Une onde sonore peut voyager de la surface jusqu'à 70m (240 pi) de profondeur et revenir en moins de 1/4 de seconde. Il est donc improbable que votre embarcation puisse devancer le signal sonar.

Le terme SONAR est un acronyme de l'expression anglaise « SOund and NAvigation Ranging ». La technologie sonar utilise des pulsations sonores précises (appelées « impulsions ») émises dans l'eau dans un faisceau ayant la forme d'une goutte d'eau.

Les pulsations sonores sont refléchies par le fond et les objets dans l'eau, comme les poissons et autres éléments submergés. Les retours sont ensuite affichés sur l'écran à cristaux liquides. Chaque fois qu'une nouvelle donnée est reçue, les anciennes se déplacent le long de l'écran, ce qui crée un effet de défilement.

En juxtaposant tous les retours sonar, un graphique facile à interpréter du fond, des poissons et de la structure apparaît à l'écran.

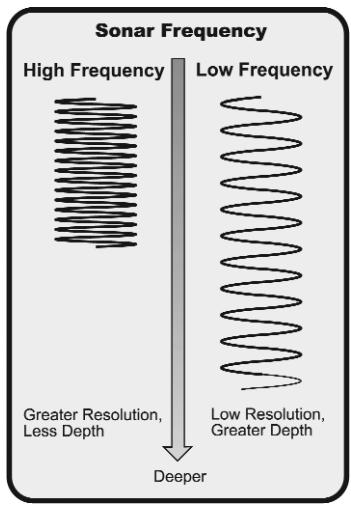

Les pulsations sonores sont transmises à diverses fréquences, selon l'application. Les fréquences très élevées (455 kHz) sont utilisées pour obtenir une grande définition, mais leur effet est limité par la profondeur. Les fréquences élevées (200 kHz) sont normalement utilisées dans les appareils sonar visant le grand public, qui offrent un bon équilibre entre le rendement en profondeur et la résolution. Quant aux basses fréquences (83 kHz), elles sont normalement utilisées pour sonder à une plus grande profondeur.

La puissance de sortie est la quantité d'énergie produite par l'émetteur sonar. Elle est généralement mesurée en utilisant deux méthodes :

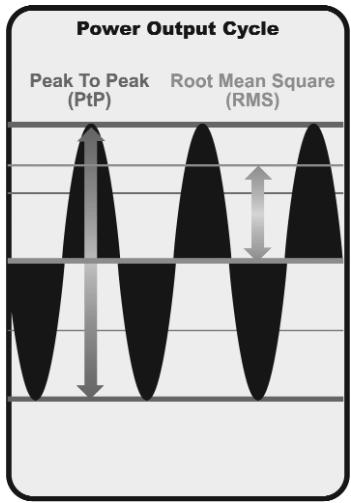

La valeur efficace (ou valeur quadratique moyenne) est une mesure de la puissance de sortie pendant toute la durée du cycle de transmission. La méthode de crête à crête mesure la puissance de sortie aux points les plus élevés.

Les avantages d'une plus grande puissance de sortie se reflètent dans la capacité de l'appareil à détecter de plus petits objets à de plus grandes distances, à contrer le bruit, à offrir un meilleur rendement à grande vitesse et à fonctionner à une profondeur accrue.

Sonar à faisceau simple

Les modèles de détecteurs de poissons 515, 525 ou 535 de Série 500 sont des systèmes sonar à faisceau simple de 200kHz offrant une couverture de. La capacité de profondeur dépend de certains facteurs tels que la vitesse du bateau, l'action des vagues, la durée du fond, les conditions de l'eau et l'installation du transducteur.

20 Degree Total Coverage Bottom Coverage = 1 / 3 × Depth

Sonar à double faisceau [dualbeam]

(exclusif aux modèles 565)

DualBeam Sonar à double faisceau DualBeam Le détector de poissons Fishfinder 565 de Humminbird est un système sonar à double faisceau de 200kHz et de 83kHz offrant une grande couverture. Le sonar à double faisceau est optimisé de façon à afficher la définition possible du fond à l'aide du faisceau étroit, tout en indiquant les poissons détectés dans le faisceau plus large, lorsque la fonction Identification de poisson Fish ID+ est activée. La technologie à double faisceau DualBeam convient parfaitement pour une vaste gamme de conditions, de l'eau peu profonde à l'eau très profonde, en eau douce comme en eau salée. La capacité de profondeur dépend de certains facteurs tels que la vitesse du bateau, l'action des vagues, la durée du fond, les conditions de l'eau et l'installation du transducteur.

REMARQUE: Il importe de noter que votre Fishfinder 565 est un appareil à double faisceau seulement et qu'il ne doit pas être confondu avec la fonction de double faisceau DualBeam PLUS du détecteur de poissons Fishfinder 575. Le système à double faisceau ne montrera que les symboles de poissons vides représentant les cibles captées par le large faisceau de 83kHz lorsque l'identificateur de poissons Fish ID+ est allumé. Il n'est pas possible de visualiser les données du sonar de 83kHz séparément des données du sonar de 200kHz comme cela se fait avec le détecteur de poissons Fishfinder 575 à double faisceau DualBeam PLUS.

Sonar à faisceaux quatre [QuadraBeam PLUS]

(exclusif aux modèles 575)

Votre détecteur de poissons Humminbird 575 prend en charge le sonar QuadraBeam PLU S T™. Le sonar a quatre faisceaux QuadraBeam PLU S T™ balaie une zone de couverture extrêmement large de. QuadraBeam PLU S T™ commence avec ses deux faisceaux latéraux de positionnement de structure en forme d'éventail de, à 455kHz pour repérer les poissons, les appâts et la structure à gauche et à droite du bateau, sur une surface de fond qui est toujours égale à deux fois la profondeur. QuadraBeam PLU S T™ vous permet de trouver plus de poissons plus rapidement et vous indique même où mettre l'appât en vous montrant l'emplacement des poissons, que ce soit à gauche, à droite ou directement sous votre bateau.

En ce qui concerne les structures directement sous le bateau, le modèle utilise la technologie à double faisceau DualBeam PLUS, un système sonar à double faisceau de 200kHz et 83kHz, balayant une grande couverture (60^). Le sonar à double faisceau dispose d'un faisceau central concentré de, enveloppé d'un second faisceau de étendant la couverture à une zone égale à la profondeur. Dans 6 m (20 pi) d'eau, le faisceau large couvre une zone de 6 m. Le faisceau central de pointe vers le fond pour vous montrer la structure et la couverture végétale. Le faisceau large de sert à détecter les poissons dans la zone de couverture étendue. Les retours de sonar DualBeam PLUS peuvent être regroupés, visualisés séparément ou comparés en les visualisant côte à côte. La technologie à double faisceau DualBeam PLUS convient parfaitement pour une vaste gamme de conditions, de l'eau peu profonde à l'eau très profonde, en eau douce comme en eau salée. La capacité de profondeur dépend de certains facteurs tels que la durée du fond, les conditions de l'eau et la façon dont le transducteur est installé.

Représentations à l'écran

Le détecteur de poissons de Série 500 peut afficher tout un éventail de renseignements utiles au sujet de la z

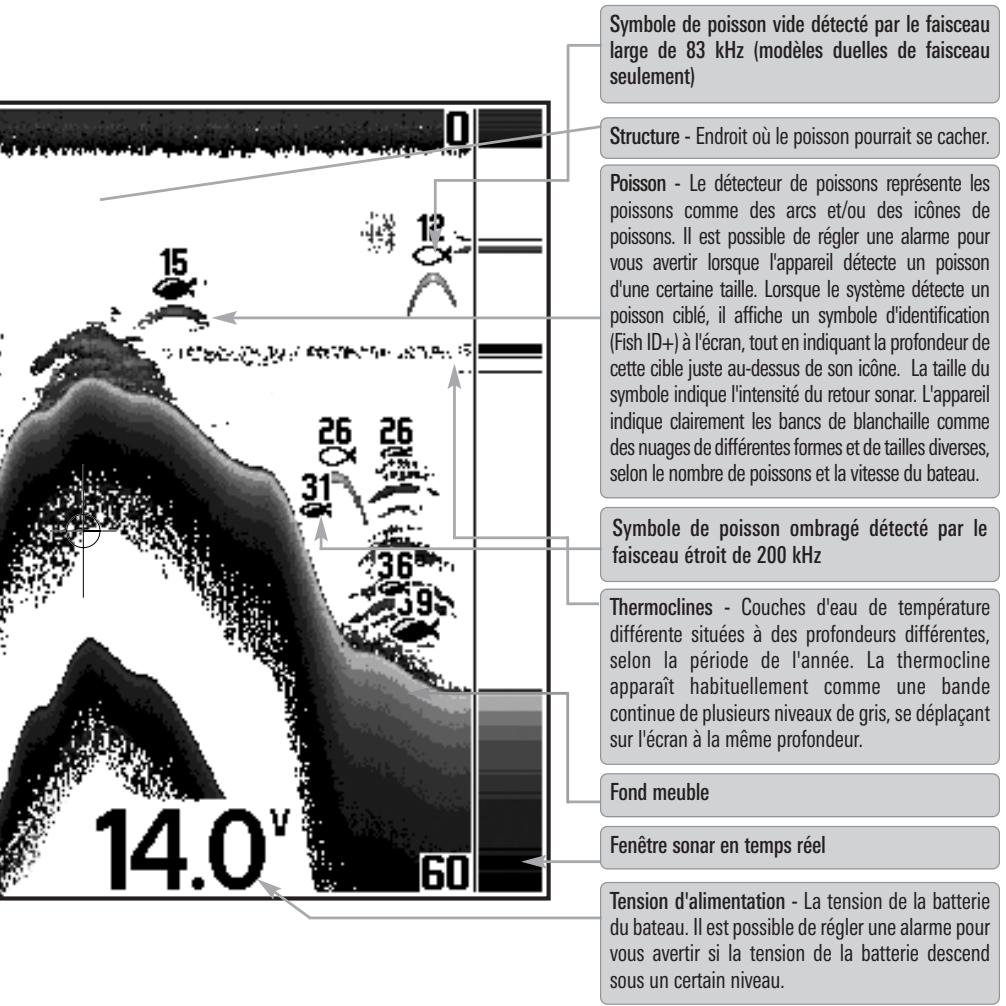

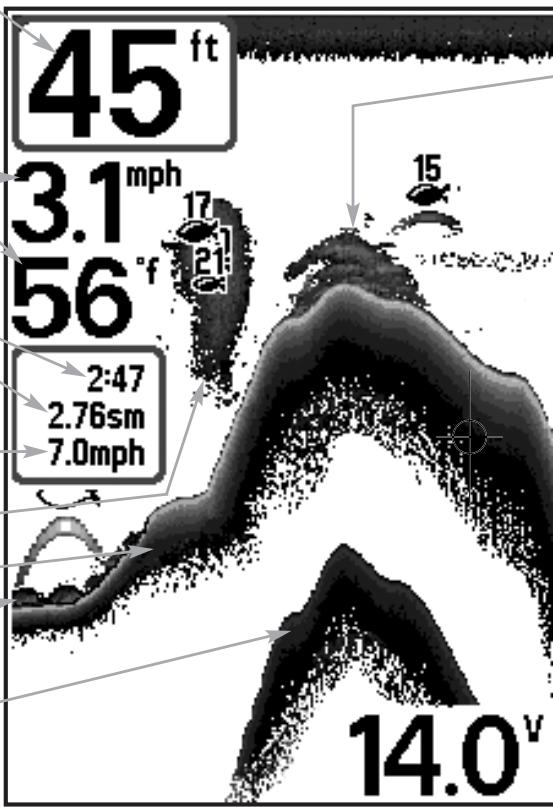

Profondeur - Profondeur de l'eau. Il est possible de régler une alarme qui vous avertira lorsque l'eau devient trop peu profonde.

Vitesse - Si l'accessoire de capture de la température et de la vitesse est installé, votre détecteur de poissons peut afficher la vitesse du bateau et aussi tenir des compteurs des milles nautiques ou terrestres parcourus.

Température - Température de la surface de l'eau.

Minuterie - Temps écoulé avec l'accessoire de capture de la température et de la vitesse.

Distance - Distance parcourue avec l'accessoire de capture de la température et de la vitesse.

Vitesse moyenne - Indication de la vitesse moyenne, avec accessoire de capture de la température et de la vitesse.

Banc de blanchissage

Fond dur

Fond rocheux

Second retour sonar - Signal sonar qui rebondit entre le fond et la surface de l'eau et qui revient de nouveau. Il est possible de se servir de l'apparence du second retour pour déterminer la durée du fond. Un fond très dur sera indiqué par un second retour très intense tandis qu'un fond plus meuble sera indiqué par un second retour très faible ou inexistant.

REMARQUE: Les entrées de cet affichage qui indiquent avec sonde thermique/détecteur de

vitesse ne sui

éclairages utiles au sujet de la zone située sous le bateau et à proximité de celui-ci, notamment :

cteur de

vitesse ne sont disponibles que si l'accessoire est branché au détecteur de poissons de Série 500.

Modes d'affichage

Voici les modes d'affichage offerts par votre détecteur de poissons de Série 500 :

Les affichages sonar :

• Vue Sonar
• Vue Zoom Sonar
• Vue Partagée Sonar divisé de 200 et 83 kHz (exclusif aux modèles 575)
• Vue en Gros Chiffres
• Vue Faisceau Lateral (exclusif aux modèles 575).

REMARQUE : Lorsque vous modifiez un réglage sonar, l'écran est immédiatement rafraîchi (vous n'avez donc pas à quitter le menu pour visualiser les modifications à l'écran). Par exemple, il est possible de commuter rapidement entre deux modes d'affichage en passant de la représentation par niveaux de gris inverses [Inverse] à la représentation de structure [ID Structure], à partir du menu X-Press.

Le mode d'affichage Sonar est le mode par défaut. Lorsque vous appuyez sur la touche Affichage [VIEW], le modèle affiche, l'un après l'autre, les modes d'affichage disponibles. Lorsque vous appuyez sur la touche Quitter [EXIT], le système affiche, l'un après l'autre, les modes d'affichage disponibles, mais dans l'ordre inverse. Tout mode peut être placé dans la rotation, ou retiré de cette-ci, à l'aide de la fonction Sélection des affichages du menu Configuration, en mode utilisateur Avancé.

Vue sonar

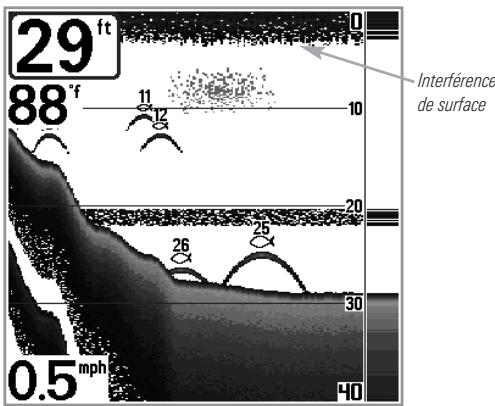

Le Vue d'affichage Sonar fournit un trace historique des retours sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours sonar les plus récents sont affichés du côté droit de la fenêtre puis se déplacent vers la gauche de l'écran à mesure de la réception de nouvelles données.

Un indicateur numérique de la profondeur est affiché dans le coin supérieur gauche de l'écran. Une échelle de profondeur, avec limites supérieure et inférieure, apparaît le long de la bordure droite de l'affichage Sonar. Cette échelle indique la distance de la surface de l'eau jusqu'à une profondeur suffisante pour afficher le fond. L'échelle de profondeur est sélectionnée automatiquement afin de garder le fond visible à l'écran. Vous pouvez par contre la régler manuellement (voir Menu X-Press du Sonar). Il existe six autres indicateurs numériques affichant des renseignements provenant des accessoires vendus séparément. Vous pouvez personnaliser ces indicateurs afin d'afficher les renseignements dont vous avez besoin (voir Onglet Configuration du menu principal, sous Sélection des indicateurs).

REMARQUE: Si l'indicateur de profondeur clignote, ILA signifie que I'appareil a des difficultés à localiser le fond. Ceci se produit souvent lorsque le fond est trop profond, le transducteur est hors de I'eau, le bateau se déplace trop rapidement, ou pour toute autre raison qui empêche I'appareil de recevoir des données continues.

Compréhension de l'historique sonar

Il s'est avéré important de comprendre ce qui est représenté à l'écran. L'écran n'affiche PAS une véritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représente un objet détecté par le sonar à un moment donné. Comme le bateau ainsi que les cibles (poissons) peuvent être en mouvement, les retours ne montrent qu'un intervalle de temps particulier où les objets ont été détectés, et non l'emplacement exact de ces objets relativement aux autres objets affichés à l'écran.

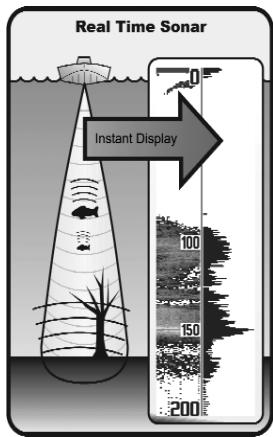

Fenêtre sonar en temps réel [RTS]

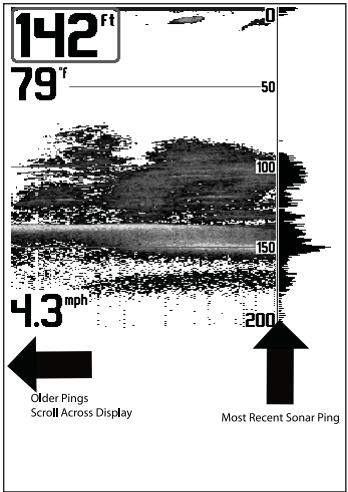

Une fenêtre sonar en temps réel [RTS] s'affiche sur le côté droit de l'écran en mode d'affichage Sonar seulement. La fenêtre sonar en temps réel est toujours rafraîchie le plus rapidement possible, selon les conditions de profondeur, et montre seulement les retours du fond, de la structure et des poissons dans la zone de couverture du transducteur. Elle indique la profondeur et l'intensité d'un return sonar (voir Onglet Sonar du menu principal : fenêtre sonar en temps réel).

La fenêtre sonar en temps réel étroite indique l'intensité sonar en affichant des niveaux de gris. Les niveaux de gris utilisés correspondent au réglage des niveaux de gris pour l'affichage du fond utilisés dans la fenêtre de l'historique sonar (par ex., niveaux de gris inverses, identification de structure [ID Structure], ligne blanche, fond noir). La profondeur du retour sonar est indiquée par l'emplacement vertical du retour sur l'échelle de profondeur de l'écran.

La fenêtre sonar en temps réel large indique l'intensité sonar à l'aide d'un diagramme à barres. La longueur des retours reportés fournit une indication quant à l'intensité du. La profondeur du sonar est indiquée par l'emplacement vertical du sur l'échelle de profondeur de l'écran. La fenêtre sonar en temps réel large n'utilise pas les niveaux de gris.

Représentation du fond

À mesure que le bateau se déplace, le système porte les changements de profondeur à l'écran pour créer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. Un fond dur comme un fond de sédiments compactés ou un rocher plat apparaît comme une ligne mince en travers de l'écran. Un fond meuble comme de la boue ou du sable apparaît comme une ligne mince en travers de l'écran. Un fond rocheux a une apparcè

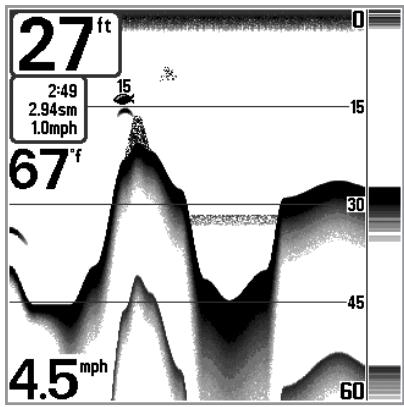

Profil de fond avec fenêtre sonar en temps réel [RTS]. Accessoire Tempér./Vitesse facultatif.

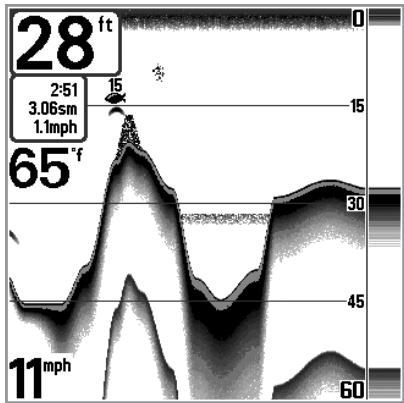

Les retours sonar du fond, de la structure et des poissons peuvent être représentés en mode inverse (valeur implicite), ligne blanche, identification de structure [ID Structure] ou fond noir. Voir Menu X-Press du sonar : Affichage du fond, pour obtenir de plus amples détails sur la façon de régler la visualisation du fond.

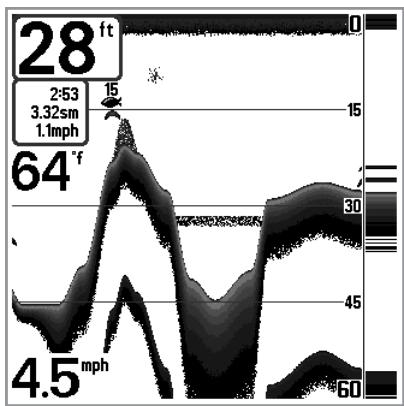

Le mode inverse permet d'afficher les retours faibles avec des pixels fonçés et les retours forts avec des pixels plus clairs. Ceci permet de faire ressortir les signaux faibles à l'écran.

La fonction Identification de structure [ID Structure] représente les retours faibles comme des pixels pâles et les retours plus intenses comme des pixels foncés. De cette façon, les retours intenses sont bien visibles à l'écran.

La fonction Ligne blanche représente les retours sonar les plus intenses en blanc, créant ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairement le fond à l'écran.

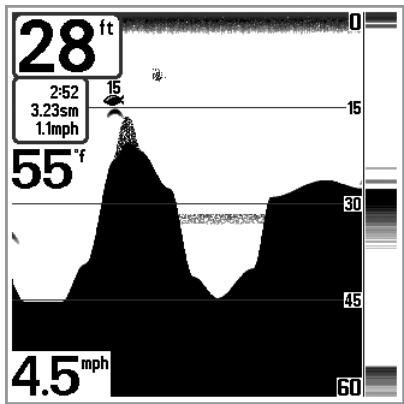

La fonction Fond noir affiche tous les pixels sous le profil du fond en noir, peu importe l'intensité du signal. Cette fonction a l'avantage de fournir un contraste bien défini entre le fond et les autres retours sonar montrés à l'écran. Toutes les cibles telles que les poissons, les structures et les thermoclines seront affichées selon le mode ID Structure.

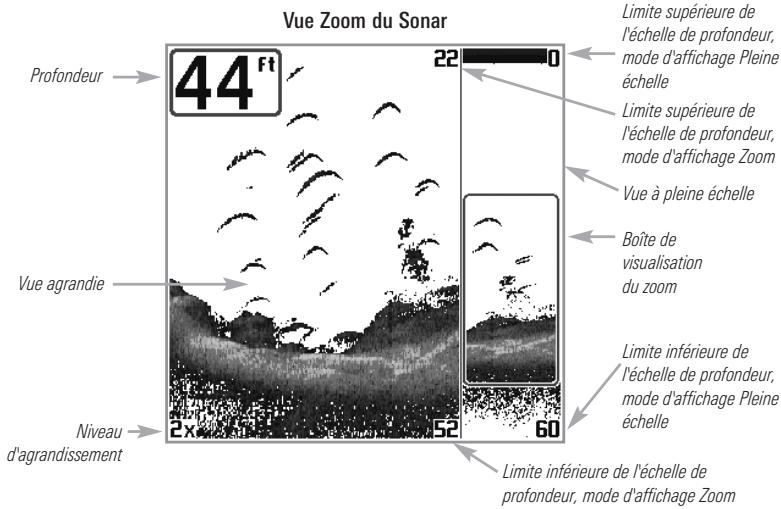

Vue zoom du sonar

Le mode d'affichage Zoom du Sonar augmente la résolution de l'écran afin de séparer les retours sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à l'intérieur d'une structure. En mode d'affichage Zoom, l'écran est divisé afin de montrer, à droite, une tranche étroite de la vue sur toute l'échelle de profondeur, et la vue agrandie à gauche. La vue à pleine échelle à droite contient également une boîte de visualisation du zoom, montrant quelle section de la partie de droite a été agrandie dans la partie gauche de l'écran. La boîte de visualisation du zoom suit le fond dans la vue à pleine échelle.

Dès que la profondeur change, la vue de gauche se rafraîchit pour afficher une vue agrandie du fond. La boîte de visualisation du zoom montre l'emplacement de la vue agrandie par rapport à la vue à pleine échelle. Le niveau de zoom, ou niveau d'agrandissement, est affiché dans le coin inférieur gauche et peut être modifié selon les conditions (voir Menu X-Press du Sonar : Niveau d'agrandissement). Les limites supérieure et inférieure de l'échelle de profondeur de zoom indiquent la profondeur de l'eau à l'endroit visualisé.

Il n'est pas possible de personnaliser les indicateurs numériques en mode d'affichage Sonar, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

Vue partagée sonar divisé de 200 et 83 khz

(exclusif aux modèles 575)

Le Partage Sonar affiche les retours sonar du faisceau de 83kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200kHz du côté droit et n'est offert que dans les modèles 575. Un indicateur numérique de la profondeur est always present dans le coin supérieur gauche de l'écran. Vous pouvez vous servir du mode d'affichage Sonar divisé pour comparer les retours sonar du faisceau large de 83kHz à tous du faisceau étroit de 200kHz, en les visualisant l'un à côté de l'autre.

Il n'est pas possible de personnaliser les indicateurs numériques en mode d'affichage Sonar divisé, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

Vue Partagée Sonar divisé de 200 kHz et 83 kHz

Vue en gros chiffres

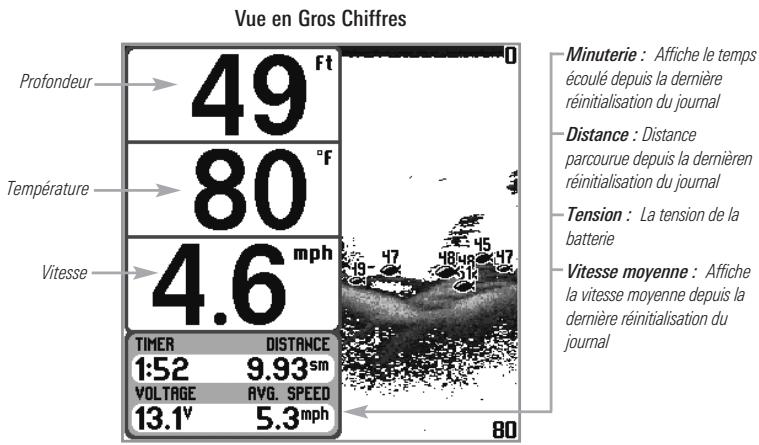

L'affichage à Gros Chiffres fournit des données numériques dans un format facile à lire. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que les renseignements contenus dans le journal s'affichent automatiquement si l'accessoire approprié est branché au système. Le journal affiche la distance parcourue, la vitesse moyenne et le temps écoulé depuis la dernière réinitialisation du journal. Il est impossible de personnaliser les indicateurs numériques dans le mode d'affichage à gros chiffres.

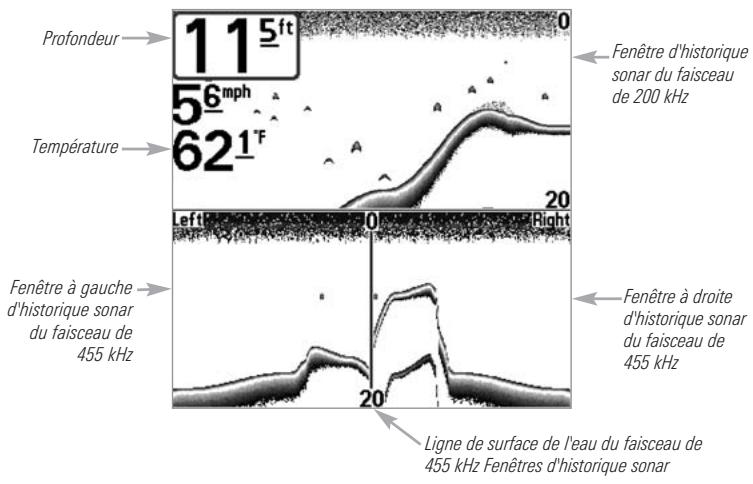

Vue faisceau latéral (exclusif aux modèles 575)

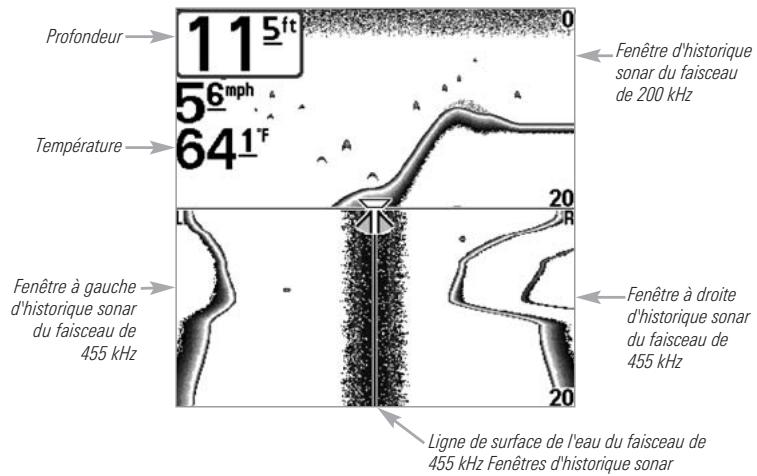

Le Vue Faisceau Lateral présente les retours sonar des faisceaux de 455kHz, orientés vers la gauche et la droite du bateau, et ceux du faisceau de 200kHz, orienté vers le bas, dans une seule vue et n'est offert que dans les modèles 575. Vous pouvez personnaliser l'affichage des données du sonar dans le mode d'affichage latral fin de répondre à vos préférences. Selon la disposition dans le menu X-Press™ du sonar à disposition quadruple (accessible uniquement par le menu X-Press™ du sonar si le mode d'affichage latral), l'affichage représentera les mêmes données de sonar selon une des trois dispositions suivantes :

Disposition standard : La partie supérieure de l'écran affiche un journal historique des retours sonar provenant du faisceau de 200 kHz orienté vers le bas. Les nouvelles données du tableau sur le faisceau orienté vers le bas défilent de droite à gauche kHz orientés vers la gauche et la droite. Les nouvelles données des tableaux sur les faisceaux latéraux défilent du centre vers l'extérieur.

Disposition classique: La partie supérieure de l'écran affiche un journal historique des retours sonar provenant du faisceau de 200kHz orienté vers le bas kHz orientés vers la gauche et la droite. Tout nouvelle information s'affiche au haut de l'écran et défile vers le bas de l'écran.

Disposition oblique : Cette disposition montre les deux faisceaux latéraux de 455 kHz et le faisceau orienté vers le bas de 200 kHz sous forme de trois tableaux de données historiques. Cette disposition est représentée sous forme de trois tableaux obliques. Toute nouvelle information s'affiche à droite et défile vers la gauche.

Pour toutes ces dispositions, les retours sonar provenant des faisceaux latéraux révèlent le profil et la structure du fond ainsi que les poissons, tout comme le faisceau orienté vers le bas. En fait, la zone couverte par ces faisceaux est située à gauche et à droite de celle couverte par le faisceau orienté vers le bas, ce qui permet de visualiser une plus grande partie du fond. La portée des faisceaux droit et gauche se fonde sur le réglage de profondeur du faisceau orienté vers le bas, jusqu'à un maximum de 50 m (160 pi).

Touches de fonction

L'interface utilisateur du détecteur de poissons est constituée d'un ensemble de touches faciles à utiliser, qui activent des modes d'affichage et des menus variés afin de vous offrir toute la souplesse et le contrôle nécessaires à une bonne expérience de pêche.

Touche mise en marche et éclairage [POWER/LIGHT]

La touche Mise en marche et éclairage [POWER/LIGHT] sert à allumer et éteindre le détector de poissons, et aussi à régler la fonction de rétroéclairage et le contraste de l'écran. Appuyez momentanément sur la touche Mise en marche et éclairage afin de mettre l'unité en circuit. L'écran titre s'affiche au démarrage de l'appareil jusqu'à ce qu'il passe en mode sonar.

Lors de la mise sous tension du détector de poissons, l'écran est rétroéclairé, mais il s'éteindra par la suite pour conserver l'énergie. Pour allumer le rétroéclairage lorsque vous pêchez la nuit, ou pour régler le contraste de l'écran, appuyez sur la touche Mise en marche et éclairage

pour accéder au menu Éclairage et contraste. Utilisez la touche de déplacement du curseur vers le BAS pour sélectionner Éclairage et contraste, puis servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour en modifier les réglages. Appuyez sur la touche Quitter pour sortir du menu Éclairage et contraste.

Enoncez et maintenez enfoncée la touche Mise en marche et éclairage pendant 3 secondes pour allumer l'appareil. Un message s'affiche, vous informant du décompte avant l'arrêt de l'appareil. Vous devriez toujours allumer votre détector de poissons en appuyant sur cette touche. Ainsi, la procédure d'arrêt de l'appareil s'effectue correctement et les réglages de menu sont sauvegardés.

Touche affichage [VIEW]

La touche Affichage sert à parcourir les modes d'affichage disponibles. Appuyez sur la touche Affichage pour passer au prochain mode d'affichage. Appuyez à plusieurs reprises sur cette même touche pour parcourir les autres modes d'affichage disponibles. Il est possible de désactiver des modes d'affichage dans le but d'optimiser le système à vos exigences personnelles de pêche (voir Onglet Configuration du menu principal : Sélection des modes d'affichage, en mode utilisateur Avancé).

Touche MENU

La touche MENU sert à accéder au système de menus.

Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press - Appuyez sur la touche MENU une fois pour afficher le menu X-Press du sonar. Le menu X-Press vous permet d'accéder aux réglages les plus utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press est affiché, vous pouvez utiliser les touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément de menu particulier. Dès que vous modifiez un paramètre (à l'aide des touches de déplacement du curseur de DROITE ou de GAUCHE), le menu X-Press se réduit temporairement et l'écran se regénère s'il est affecté par le réglage que vous venez d'effectuer, de sorte que vous pouvez visualiser immédiatement les effets du changement apporté. Réactivez le menu X-Press en appuyant sur les touches de déplacement du curseur vers le HAUT ou vers le BAS.

Commande de curseur à quatre directions

Les multiples fonctions de la commande de curseur à quatre directions changent en fonction du contexte :

• Servez-vous des touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément du menu, puis des touches de GAUCHE ou de DROITE pour modifier un paramètre du menu.

REMARQUE: Les sélections du menu sont exécutées et sauvegardées immédiatement sans qu'aucune autre mesure ne soit nécessaire.

Touche quitter [EXIT]

La touche Quitter [EXIT] a de multiples fonctions, selon le contexte :

• Si une alarme s'est déclenchée, appuyez sur Quitter [EXIT] pour la désactiver.
• Si un onglet de menu est sélectionné, appuyez sur Quitter [EXIT] pour sortir du mode menu et retourner à l'affichage.
• Si un menu est actif, appuyez sur Quitter [EXIT] pour retourner au niveau précédent dans le menu du système.
• En appuyant sur la touche Quitter [EXIT], vous pouvez aussi parcourir les modes d'affichage disponibles en ordre inverse.

Mise en marche de l'appareil

Pour permettre votre détecteur de poissons de se mettre en circuit, appuyez sur la touche Mise en marche et éclairage [POWER/LIGHT]. Un écran de démarrage s'affiche jusqu'à ce que le détecteur de poissons se mette en fonction. Le détecteur de poissons s'entrelace en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur.

Écran titre du 575

Humminbird 575

Press MENU for Startup Options

Le système de menus

Le système de menus est divisé en modules faciles à utiliser. Voici les composantes principales du système de menus :

Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press

Menu X-Press - Le menu X-Press vous permet d'accéder aux réglages modifiés le plus souvent sans devoir naviguer dans tout le système de menus. Appuyez sur la touche MENU une fois pour afficher le menu X-Press. Lorsque vous sélectionnez un élément du menu X-Press, ce menu se réduit pour ne laisser que l'élément de menu à l'écran. Utilisez les touches de déplacement du curseur vers le HAUT ou vers le BAS pour réactiver le menu X-Press.

REMARQUE : Les options du menu X-Press varient selon le mode d'affichage actif au moment où vous appuyez sur la touche MENU. Elles varient également en fonction du mode utilisé choisi.

Menu Principal Mode Utilisateur Normal

Onglets du menu principal - Les menus utilisés moins fréquemment sont regroupés dans le système du menu principal. Le menu principal regroupe les onglets suivants pour vous aider à trouver un élément de menu particulier : Alarmes, Sonar, et Configuration.

Appuyez sur la touche MENU à deux reprises pour afficher le menu principal, utilisez les touches de déplacement du curseur GAUCHE et DROITE pour sélectionner un onglet, ensuite les touches de

déplacement vers le BAS ou vers le HAUT pour sélectionner un élément de menu particulier sous cet onglet, puis servez-vous des touches de GAUCHE et de DROITE à nouveau pour modifier l'élément de menu. Appuyez sur la touche Quitter [EXIT] pour revenir rapidement au haut de l'onglet. Une flèche pointant vers le bas dans la partie inférieure du menu indique qu'il est possible de parcourir d'autres éléments de menu

à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que vous pouvez utiliser les touches de déplacement vers la GAUCHE ou vers la DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.

REMARQUE : Les options du menu principal varient selon le mode utilisateur choisi (Normal ou Avancé).

Mode utilisateur (Normal ou Avancé) - Le mode utilisateur Avancé a été créé pour les utilisateurs qui désirent un niveau de contrôle élevé sur le détector de poissons, et le mode utilisateur normal est pour les utilisateurs qui préférent plus de simplicité et moins d'options dans les menus. En mode utilisateur Avancé, plus d'options sont offertes dans le système de menus. Tout changement effectué en mode utilisateur Avancé demeure en fonction lorsque vous revenez en mode utilisateur Normal. Par exemple, si vous reglez des modes d'affichage particuliers de façon à ce qu'ils soient visibles en mode Avancé, ces modes d'affichage seront toujours visibles en mode Normal. Voir Onglet Configuration du menu principal : Mode utilisateur afin d'obtenir des directives précises pour passer au mode utilisateur Avancé.

Menu du Sonar, Mode utilisateur Normal

Menu du Sonar, Mode utilisateur Avancé

Mise à jour de l'écran immédiate - Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraîchi immédiatement (vous n'avez donc pas à quitter le menu pour visualiser les modifications à l'écran).

Menu options de démarrage

Appuyez sur la touche MENU lorsque l'écran titre s'affiche pour accéder au menu des options de démarriage.

Menu Options de démarrage

Options de démarrage

Normal

Simulator

System Status

Utilisez les touches de déplacement vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour sélectionner l'une des options suivantes. Si vous attendez trop longtemps, le modèle reviendra par défaut au mode de menu actuellement en surbrillance :

Normal - Simulateur - État du système.

Consultez les paragraphes suivants pour obtenir de plus amples renseignements au sujet de chacun de ces CHOIX.

Utilisation en mode normal

Servez-vous du mode Normal pour les activités sur l'eau avec transducteur branché. Votre détecteur de poissons dispose de méthodes perfectionnées pour détecter la présence d'un transducteur. Si un transducteur fonctionnel est branché à l'appareil, le mode utilisateur Normal est lancé automatiquement à la mise sous tension et vous pouvez ainsi utiliser le détecteur de poissons sur l'eau.

Vous pouvez quitter le mode utilisateur Normal en éteignant l'appareil.

Servez-vous du mode Simulateur pour apprendre comment utiliser le détecteur de poissons avant de mettre votre bateau à l'eau. Le mode Simulateur est un utilitaire très puissant qui simule le fonctionnement sur l'eau en rafraîchissant l'écran au hasard. Nous vous encourageons à parcourir ce manuel tout en vous pratiquant en mode Simulateur, puisque toutes les fonctions des menus modifient l'écran comme si vous utilisiez l'appareil en mode Normal.

Mode Simulateur

REMARQUE : Pour profiter de tous les avantages du mode Simulateur, il est important de sélectionner ce mode manuellement à partir du menu Options de démarrage, plutôt que de laisser le détecteur de poissons entrer en mode Simulateur automatiquement (à la mise sous tension, si aucun transducteur n'est branché). En sélectionnant le mode Simulateur manuellement à partir du menu Options de démarrage, vous pouvez préconfigurer le détecteur de poissons pour le fonctionnement sur l'eau. Toute modification apportée aux menus sera sauvegardée pour utilisation ultérieure.

Un message s'affichera à l'écran régulièrement pour vous rappeler que l'appareil est en mode Simulateur.

Vous pouvez quitter le mode Simulateur en éteignant l'appareil.

État du système

Utilisez la fonction État du système pour visualiser les connexions et lancer une autoréinitialisation du système.

Les modes d'affichage suivants s'affichent l'un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage [VIEW] en visualisant l'État du système :

• Autover vérification [Auto-test] Test des accessoires.

Vous pouvez quitter le mode État du système en éteignant l'appareil.

Autovérification [auto-test]

La fonction Autovérification [Auto-test] affiche les résultats d'une vérification interne, y compris le numéro de série de l'appareil, le numéro de série de la carte à circuit imprimé, la version du logiciel, le nombre total d'heures de fonctionnement et la tension de la batterie.

Écran d'autovérification de l'état du système

SELF TEST

PASSED

S/N

0-1-1000000000

SOFTWARE VERSION

2.005

VOLTAGE TOTAL TIME

13.8V 84hrs

PCB S/N

0-0-0000000

La fonction Test des accessoires fournit la liste des accessoires connectés au modèle.

Ecran de test des accessoires

SYSTEM STATUS

ACCESSORY TEST

Speed

CONNECTED

Temperature

CONNECTED

REMARQUE: L'accessoire de capture de vitesse sera détecté seulement si la roue à aubes a bougé depuis la mise sous tension du détecteur de poissons.

Menu X-Press du Sonar

Menu x-press du sonar

Le menu X-Press du sonar donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche MENU une fois, peu importe le mode d'affichage, pour accéder au menu X-Press du Sonar.

REMARQUE: Les options du menu varient selon les paramètres du système. Elles varient, par exemple, si l'appareil est en mode utilisateur Avancé.

REMARQUE: Le niveau de zoom n'apparait qu'en mode d'affichage Zoom du sonar.

REMARQUE : La disposition quadruple figure uniquement en mode d'affichage l'étal des détecteurs de poissons 575.

Sensibilité

La commande de sensibilité contrôle le niveau de

détail à l'écran. En augmentant la sensibilité, le détecteur affiche les retours sonar de petits poissons d'apparat et de débris en suspension dans l'eau; il se pourrait toutefois que l'écran devienne encombré. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité permet d'afficher des retours plus faibles qui pourraient s'avérer d'un certain intérêt. La diminution de la sensibilité élimine les parasites de l'écran qui sont parfois présents en eau trouble ou boueuse. Si vous ajustez la sensibilité à un niveau trop faible, il se pourrait que de nombreux retours sonar de poissons n'apparaissent pas à l'écran.

REMARQUE: La fonction de sensibilité est un paramètre global qui permet de régler la sensibilité de toutes les fréquences sonar, contrairement aux réglages spécifiques de sensibilité (comme les fonctions Sensibilité du faisceau de 83 kHz, ou Équilibres des faisceaux de 455 kHz), qui permettent de régler le niveau de sensibilité d'un seul faisceau à la fois.

Sensibilité à Bas

Sensibilité à Moyen

Sensibilité à Haut

Procédure de réglage de la sensibilité :

1. Sélectionnez l'option Sensibilité à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier à la hausse ou à la baisse le réglage de sensibilité. (Faible = 1, Élevée = 20, valeur implicite = 10)

Échelle haute

(mode utilisateur Avancé; exclusif aux modes d'affichage Sonar, Sonar divisé, et À gros chiffres).

L'Échelle haute est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar, Sonar divisé, et À gros chiffres. L'option de menu Échelle haut n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateurs), dans les modes d'affichage Sonar, Sonar divisé, et À gros chiffres. On règle souvent l'Échelle haute de pair avec l'Échelle inférieure.

À titre d'exemple, si vous êtes intéressé à la zone située entre 6 m et 15 m (20 pi et 50 pi) de profondeur, vous devriez régler l'Échelle haut à 6 m et l'Échelle inférieure à 15 m. Le mode d'affichage Sonar montrera ensuite la plage de 9 m (30 pi) située entre 6 m et 15 m de profondeur, sans montrer la surface ni le fond (en supposant que le fond est plus bas que 15 m), et montrera plus de détails pour ladite zone.

REMARQUE: L'appareil conservera un écart minimum de 3 m (10 pi) entre l'Échelle inférieure et l'Échelle haute, peu importe les réglages manuels effectués.

Réglage de l'échelle haute :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'Échelle haute à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de l'Échelle haute. (de 0 pi à 790 pi ou de 0 m à 257 m) [exclusif aux modèles internationaux], valeur implicite = 0)

Échelle inférieure

L'échelle inférieure est la limite de la zone la plus

profonde qui sera montrée à l'écran. Le mode automatique est réglé par défaut. En mode automatique, l'échelle inférieure est réglée par l'appareil de façon à suivre le fond. En précisant un niveau, vous verrouillez l'échelle de profondeur en mode manuel. Servez-vous des limites supérieure et inférieure pour visualiser une plage précise de l'échelle de profondeur lorsque vous recherchez des poissons ou un profil de fond. Le symbole M s'affichera dans le coin inférieur droit de l'écran, lorsque vous commencerez à régler manuellement l'échelle inférieure, pour indiquer le passage en mode manuel.

Par exemple, si vous pêchez dans une eau profonde de 18 m (60 pi) mais que vous n’êtes intéressé qu’aux premiers 9 m (30 pi) - de la surface jusqu’à 9 m de profondeur, vous devriez régler l’Échelle inférieure à 9 m. L’écran affichera la plage de 0 à 9 m (0 à 30 pi), vous permettant de la visualiser avec plus de détails que s’il représentait les échos sonar jusqu’au fond.

REMARQUE: L'appareil conservera un écart minimum de 3 m (10 pi) entre l'Échelle inférieure et l'Échelle haute, peu importe les réglages manuels effectués.

Procédure de réglage de l'échelle inférieure :

1. Sélectionnez l'option l'Échelle inférieure à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de l'Échelle inférieure. (automatique [AUTO], de 10 pi à 800 pi, de 3 m à 260 m [exclusif aux modèles internationaux], valeur implicite = automatique [AUTO])

Vitesse de défilament

La vitesse de défilament détermine la vitesse à

laquelle l'information sonar se déplace à l'écran, et par conséquent le niveau de détail affiché. La plupart des pêcheurs préfèrent une vitesse plus élevée, montrant plus d'information, bien que les données sonar se déplacent rapidement à l'écran. En réglant une vitesse plus lente, l'information demeure plus longtemps à l'écran, mais les détails du fond et des poissons deviennent comprimés et plus difficiles à interpréter. Quelle que soit la vitesse de défilament, la fenêtre de sonar en temps réel (RTS) est toujours rafraîchie le plus rapidement possible pour les conditions de profondeur. Sélectionnez la vitesse de défilament souhaitée.

Réglage de la vitesse de défilament :

1. Sélectionnez l'option Vitesse de début. à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de la vitesse de défilament. (1 à 9, Ultra, où 1 = lent, 9 = rapide, Ultra = la plus grande vitesse, valeur implicite = 5)

Bottom View

Structure ID

Vue du fond

La fonction Vue du fond permet de sélectionner la

méthode utilisée pour la représentation du fond et des structures à l'écran.

La représentation en niveaux de gris inverses [Inverse] est une méthode par laquelle les retours sonar faibles sont montrés par des pixels fonçés et les retours intenses par des pixels pâles. De cette façon, les retours faibles sont bien visibles à l'écran.

La fonction Identification de structure [ID Structure] représente les retours faibles comme des pixels pâles et les retours plus intenses comme des pixels foncés. De cette façon, les retours intenses sont bien visibles à l'écran.

La fonction Ligne blanche représente les retours sonar les plus intenses en blanc, créant ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairement le fond à l'écran.

La fonction Fond noir affiche tous les pixels sous le profil du fond en noir, peu importe l'intensité du signal. Toutes les cibles telles que les poissons, les structures et les thermoclines seront affichées selon le mode Structure ID. Cette fonction a l'avantage de fournir un contraste bien défini entre le fond et les autres retours sonar montrés à l'écran.

(Voir Représentation du fond pour plus de détails.)

Procédure de réglage de la vue du fond :

1. Sélectionnez l'option Vue du fond à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de profil du fond. (Inversé, Identification de structure [ID Structure], Ligne blanche, Fond noir, valeur implicite = Inversé)

Disposition quadruple

(déteceurs de poisons 575 uniquement, mode)

d'affichage latéral seulement)

La disposition quadruple sélectionne la méthode utilisée pour représenter les données sonar provenant des deux faisceaux latéraux ainsi que les données sonar du faisceau orienté vers le bas qui sont présentées en mode d'affichage lateral; elle est uniquement accessible par le menu X-Press™ du détecteur de poissons 575 si le mode d'affichage lateral est activé. Utilisez la disposition quadruple pour modifier le mode d'affichage lateral. Pour obtenir de plus amples renseignements à ce sujet, voir la section Mode d'affichage lateral.

Pour régler la disposition quadruple :

1. Soulignez Disposition quadruple dans le menu X-Press™ du sonar.
2. Utilisez les touches de déplacement du curseur à 4 directions GAUCHE ou DROITE pour modifier le mode d'affichage l'étal. (Standard, classique, oblique, par défaut = standard)

Niveau d'agrandissement

(exclusif au vu Zoom du Sonar)

Le Niveau d'agrandissement règle le facteur d'agrandissement du mode d'affichage Zoom du sonar. Ce réglage n'est disponible qu'à partir du menu X-Press, lorsque le mode d'affichage Zoom est activé. Servez-vous du zoom pour augmenter la résolution de l'écran, afin de séparer les retours sonar très rapprochés l'un de l'autre.

Réglage du niveau de zoom :

1. Sélectionnez l'option Niveau d’agrandissement à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage du niveau de zoom. (2x, 4x, 6x, 8x, valeur implicite = 2x)

REMARQUE: La boîte de visualisation du zoom suit le fond et ne peut être déplacée par l'utilisateur.

Menu du Sonar

Onglet sonar du menu principal

Appuyez sur la touche MENU à deux reprises pour accéder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de sélectionner l'onglet Sonar.

REMARQUE: Les options du menu varient selon les paramètres du système. Elles varient, par ex., si l'appareil est en mode utilisateur Avancé.

Beam Select

200/83kHz

Sélection de faisceau

(exclusif aux modèles 575)

La fonction de Sélection de faisceau permet de régler quels retours sonar du transducteur s'afficheront à l'écran.

Lorsque cette fonction est réglée à 200/83 kHz, les retours des deux faisceaux sont regroupés en affichant d'abord les retours du faisceau large de 83 kHz, en réduisant l'intensité de cette couche, puis en y superposant les retours du faisceau étroit de 200 kHz. Les retours sonar plus foncés du faisceau étroit de 200 kHz se démarquent des retours plus pâles du faisceau large de 83 kHz es renseignements regroupés sont montrés dans les modes d'affichage Sonar, Zoom du sonar et À gros chiffres. La fenêtre sonar en temps réel, dans le mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous régalez la fonction à 200 kHz, seuls les retours du faisceau étroit de 200 a fenêtre sonar en temps réel, en mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous régalez la fonction à 83 kHz, seuls les retours du faisceau large de 83 ne montre que les retours du faisceau large de 83 kHz.

Procédure de réglage de la fonction sélection de faisceau :

1. Sélectionnez l'option Sélection de faisceau à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour sélectionner soit le faisceau de 200 kHz, soit celui de 83 kHz, soit les deux (200 et 83 kHz). (200/83 kHz, 200 kHz, 83 kHz, valeur implicite = 200 kHz)

La fonction IDoisson ^+ utilise des algorithmes de

traitement du signal perfectionnés afin d'interpréter les retours sonar et d'afficher une icône de poisson lorsque des conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, l'appareil affiche une icône de poisson et un chiffre juste au-dessus de cette icône, indiquant la profondeur du retour interprété comme étant un poisson. Trois icônes différentes de poisson illustrent l'intensité du retour sonar et fournissant une indication relative de la taille du poisson.

Les détecteurs de poissons à faisceau simple affichent les cibles comme des symboles de poisson ombrés.

Les détecteurs de poissons à double faisceau représentent les cibles détectées dans le faisceau étroit de 200kHz comme des symboles de poisson ombrés, et les cibles détectées dans le faisceau large de 83kHz comme des symboles de poisson vides, avec une indication de la profondeur. Le retour sonar pour les symboles de poisson vides n'est pas montré.

200 kHz, symboles de poisson ombrés, faisceau étroit

Symboles de poisson vides captent (modèles duelles de faisceau seulement)

Lorsque l'option IDoisson ^+ est désactivée, le détecteur de poissons affiche les retours de sonar bruts à l’écran. Ces retours prennent souvent la forme d’arcs, indiquant des cibles potentielles. Vu l’angle du faisceau du transducteur, la distance au poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu’il en sort ; cette variation de distance crée un arc de poisson à l’écran. La vitesse du bateau, la vitesse de défilement et la position du poisson dans le faisceau affectent directement la forme de l’arc.

Faisceau du transducteur et arcs de poisson

Procédure d'activation et de désactivation de la fonction ID poisson + :

1. Sélectionnez l'option ID poisson + à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer (On) ou désactiver (Off) la fonction IDPoison+. (Actif, Inactif, valeur implicite = Inactif)

Sensibilité ID poisson

La sensibilité ID poisson permet de régler le seuil des algorithmes de détection de la fonction ID poisson. Le choix d'un seuil plus élevé permet d'interpréter les retours plus faibles comme des poissons. Ceci s'avère utile pour identifier des espèces de poissons plus petites ou des poissons d'appât. Le d'un réglage moins élevé permet d'afficher moins d'icônes de poissons et d'éliminer beaucoup de retours sonar faibles. Ceci s'avère utile lorsque vous recherchez de plus grosses espèces de poisson. La sensibilité ID poisson est utilisée de pair avec la fonction ID poisson +. Il faut que la fonction ID poisson + soit activée pour que la ID poisson de poisson puisse avoir un effet sur les retours sonar identifiés comme des poissons.

Réglage de la sensibilité ID poisson :

1. Sélectionnez l'option Sensibilité ID poisson à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de Sensibilité IDpoisson. (faible = 1, élevée = 10, valeur implicite = 5)

RTS Window

Narrow

Fenêtre sonar en temps réel [RTS]

La fonction Fenêtre sonar en temps réel [RTS]

permet de régler la largeur de la fenêtre, ou de la désactiver, en mode d'affichage Sonar. Cette fenêtre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à l'intérieur du faisceau du transducteur. (Voir Fenêtre sonar en temps réel [RTS] pour plus de détails).

Fenêtre sonar en temps réel (large)

Fenêtre sonar en temps réel (étroite)

Fenêtre sonar en temps réel (désactivée)

Procédure de réglage de la fenêtre sonar en temps réel :

1. Sélectionnez l'option Fenêtre RTS à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la fenêtre sonar en temps réel. (Large, Étroite, Inactif, valeur implicite = Large)

Zoom Width

Wide

Angle du zoom

La fonction Angle du zoom permet de régler l'angle

du zoom en mode d'affichage Zoom du sonar.

Procédure de réglage de l'angle du zoom :

1. Sélectionnez Angle du zoom à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier l'angle du zoom. (Étroit, Moyen, Large, valeur implicite = Large)

Sensibilité 83 khz

(mode utilisateur avancé; exclusif aux modèles 575)

La fonction de Sensibilité 83 kHz permet de modifier la sensibilité 83 kHz et n'est offerte que dans les modèles 575. Si vous augmentez la sensibilité 83 kHz, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles seront prênts. L'option de menu Sensibilité 83 kHz n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE: La fonction de sensibilité 83 kHz est particulièrement utile pour régler la sensibilité des retours sonar 83 kHz dans le mode d'affichage Sonar divisé de 200 et 83 kHz. Il est ainsi possible de régler la sensibilité 83 kHz sans influer sur les retours montrés dans la fenêtre du faisceau de 200 kHz.

Procédure de réglage de la sensibilité 83 khz:

1. Assurez-vous que l'appareil est en mode Utilisé Avancé, puis sélectionnez l'option Sensibilité 83 kHz à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour régler la sensibilité 83 kHz. (-10 à +10, valeur implicite = 0)

Sensibilité 455 khz

(mode utilisateur avancé; exclusif aux modèles 575)

La fonction Sensibilité 455 kHz permet d'ajuster la sensibilité des faisceaux de 455 kHz et n'est offerte que dans les modèles 575. Si vous augmentez la sensibilité du faisceau, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles seront prêts. L'option de menu Sensibilité 455 kHz n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE: La fonction de la sensibilité 455kHz est particulièrement utile pour régler la sensibilité des retours sonar des faisceaux de 455kHz dans le mode d'affichage Lateral. Il est ainsi possible de régler la sensibilité des faisceaux de 455kHz sans influer sur les retours montrés dans la fenêtre du faisceau de 200kHz.

Procédure de réglage de la sensibilité 455 khz :

1. Assurez-vous de disposer d'un transducteur à quatre faisceaux QuadraBeamMD fixé et d'avoir sélectionné le mode évolué, puis mettez en surbrillance l'équilibre des faisceaux de 455 kHz dans le menu principal du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de la sensibilité 455 kHz. (-10 à +10, valeur implicite = 0)

(Mode utilisateur avancé)

Les lignes de profondeur divisent l'écran en quatre sections égales, séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les lignes de profondeur. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Lignes de profondeur

Procédure de réglage des lignes de profondeur

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez Lignes de profondeur à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver les lignes de profondeur. (Actif, Inactif, valeur implicite = Inactif)

(Mode utilisateur avancé)

La fonction Sensibilité surface permet de régler le filtrage qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Procédure de réglage du niveau de la sensibilité surface :

1. Assurez-vous que l'appareil est en mode Utilisé Avancé, puis sélectionnez l'option Sensibilité surface à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la sensibilité surface. (faible = 1 à élevé = 10, valeur implicite = 5)

Noise Filter

Medium

(Mode utilisateur avancé)

La fonction Filtrage bruit permet de régler le filtrage de bruit afin de réduire les interférences apparaissant à l'écran de sources comme le moteur du bateau, la turbulence ou autres dispositifs sonar. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE: La désactivation élimine complètement le filtre; les réglages Bas, Moyen et Haut 1, Haut 2, Haut 3 filtrent progressivement les retours sonar. Élevé 1, Élevé 2, Élevé 3 sont utiles lorsque le moteur de pêche à la traine produit un bruit excessif; toutefois, dans certaines situations en eaux profondes, les réglages élevés risquent en fait d'empêcher votre appareil de couvrir le fond.

Procédure de réglage du filtrage bruit :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Filtre bruit à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le niveau du filtrage bruit. (Inactif, Bas, Moyen, Haut 1, Haut 2, Haut 3, valeur implicite = Inactif)

(Mode utilisateur avancé)

La fonction Profondeur maximale permet de régler la profondeur maximale de sondage de l'appareil. Vous pouvez régler votre détecteur de poissons de façon à ce que son rendement soit optimisé pour la profondeur à laquelle vous pêchez. Lorsque vous régalez une profondeur maximale, votre détecteur de poissons cesse de traiter les retours sonar sous cette limite, ce qui améliore son rendement global. En mode automatique, le détecteur de poissons obtient des lectures du fond au besoin (en fonction des capacités de l'appareil). Si le fond est plus bas que le réglage de profondeur maximale, l'indicateur numérique de la profondeur se mettra à clignoter, indiquant par ce fait que le détecteur de poissons ne peut le localiser. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal: Mode utilisateur).

Réglage de la profondeur maximale :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Profond. max. à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la profondeur maximale. (automatique [AUTO], de 10 pi à 800 pi ou de 3 m à 260 m [exclusif aux modèles internationaux], valeur implicite = automatique [AUTO])

L'option Type d'eau sert à configurer l'appareil pour les activités en eau douce ou en eau salée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE: En eau salée, ce que l'appareil considère comme un gros poisson pourrait être en fait de 2 à 10 fois plus volumineux qu'un gros poisson en eau douce (selon le type de poisson recherché). Le réglage du type d'eau pour l'eau salée permet à l'appareil de considérer une plus grande gamme de grosseurs de poisson pour tenir compte de cet effet. Assurez-vous également de bien régler le type d'eau, particulièrement en eau salée, car ce réglage affecte la précision des lectures de profondeur en eau profonde.

Procédure de réglage du type d'eau :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Type d'eau à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le type d'eau. (Eau douce, Eau salée, valeur implicite = Eau douce)

Onglet alarmes du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour sélectionner l'onglet Alarmes.

REMARQUE: Lorsqu'une alarme se déclenche, vous pouvez appuyer sur n'importe quelle touche pour la désactiver. Lorsque vous coupez une alarme hors cap ou une alarme de dérive, elle ne sonnera plus tant que le bateau restera hors des limites de l'alarme.

Menu des Alarmes

Alarme fond

L'alarme fond se déclenche lorsqu'ou la profondeur

numérique est égale ou inférieure à celle définie au menu.

Procédure de réglage de l'alarme fond:

1. Sélectionnez l'option Alarme fond à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme fond. (Inactif, 5 m à 30 m ou 1 pi à 100 pi [exclusif aux modèles internationaux], valeur implicite = Inactif)

Alarme idoisson

L'alarme IDoisson se déclenche lorsqu'e l'appareil

détecte un poisson correspondant au type de poisson choisi. Cette alarme ne sonne que si la fonction ID poisson + est activée.

Par exemple, si vous avez réglé l'alarme IDpoisson à Gros poissons, elle ne se déclenchera que lorsque l'appareil détectera un gros poisson.

Procédure de réglage de l'alarme ID poisson :

1. Sélectionnez l'option Alarme ID poisson à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme IDpoisson. (Inactif, Tous, Moyen ou gros, Gros, valeur implicite = Inactif)

Alarme batterie faible

L'alarme batt. faible se déclenche lorsque la tension

de la batterie est égale ou inférieure à celle réglée au menu. L'alarme batt. faible se déclenchera seulement pour la batterie qui est connectée au détecteur de poissons. Vous devriez régler l'alarme batt. faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de pêche à la traine (alimenté par la batterie), vous devriez régler l'alarme batt. faible de façon à ce qu'elle vous avertisse avant que la tension de la batterie ne soit trop faible pour lancer votre moteur principal, alimenté à l'essence.

Réglage de l'alarme batterie faible :

1. Sélectionnez l'option Alarme batt. faible à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme batt. faible. (Inactif, 8,5 V à 13,5 V, valeur implicite = Inactif)

Temp. Alarm

Off

Alarme température

température de l'eau détectée par le détecteur de poissons atteint le niveau réglé, soit en degrés Fahrenheit ou Celsius (exclusivement pour les modèles internationaux). Par exemple, si l'alarme température est réglée à 58°F et que la température de l'eau passe de à, l'alarme température se déclenche. Dans le même ordre d'idées, si la température passe de à, l'alarme se déclenche à nouveau.

Réglage de l'alarme température :

1. Sélectionnez l'option Alarme température à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme température. (Inactif, de 32°F à 120°F, de 0°C à 50°C, valeur implicite = Inactif)

Tonalité d'alarme

Tonalité d'alarme permet de sélectionner la tonalité

du son de l'alarme afin d'améliorer sa perceptibilité. Pendant que le menu s'ajuste, une courte tonalité sera produite afin que vous puissiez désirer cette que vous entendez le mists roux.

Procédure de réglage de la tonalité d'alarme :

1. Sélectionnez l'option Tonalité d'alarme à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de tonalité d'alarme. (Haute, Moyen, Bas, valeur implicite = Moyen)

Onglet configuration du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Configuration.

REMARQUE: Les commandes de menu varient selon les paramètres du système, comme lorsque l'appareil est en mode utilisé Avancé ou qu'un accessoire est fixé à l'appareil.

Menu des Configurations

Unités profondeur

La fonction Unités - Profondeur permet de sélectionner

les unités de mesure pour toutes les lectures de profondeur.

Procédure de réglage des unités de profondeur:

1. Sélectionnez Unités - Profondeur à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de profondeur. (Mètres, [exclusif aux modèles internationaux], Pieds, Brasses; valeur implicite = Mètres pour les modèles internationaux, Pieds pour les modèles nationaux)

Unités temp.

(exclusif aux modèles internationaux)

La fonction Unités Température permet de sélectionner les unités de mesure pour tous les indicateurs de température. Modèles internationaux seulement.

Réglage des unités de température :

1. Sélectionnez l'option Unités Temp. à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de température. (C^,F^; valeur implicite = ^)

Units - Distance

Pieds/Miles statutaires

Unités distance

(avec capteur de température et de vitesse seulement)

La fonction Unités Distance permet de sélectionner les unités de mesure de tous les indicateurs de distance. Elle n'apparaît dans le menu que si un capteur de température et de vitesse est branché à l'appareil (et que la roue à aubes du capteur a bougé au moins une fois).

Réglage des unités de distance :

1. Sélectionnez Unités Distance à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de distance. (modèles nationaux : miles terrestres, miles nautiques; valeur implicite = miles terrestres; modèles internationaux : mètres/kilomètres; mètres/miles nautiques, pieds/miles terrestres, pieds/miles nautiques; valeur implicite = mètres/kilomètres)

Unités vitesse

(avec capteur de température et de vitesse seulement)

La fonction Unités Vitesse permet de sélectionner les unités de mesure de tous les indicateurs de vitesse. Elle n'apparaît dans le menu que si un capteur de température et de vitesse est branché à l'appareil (et que la roue à aubes du capteur a bougé au moins une fois).

Modification des unités de vitesse :

1. Sélectionnez l'option Unités Vitesse à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de vitesse. (km/h [exclusif aux modèles internationaux], mi/h, noeuds, valeur implicite = km/h pour les modèles internationaux et mi/h pour les modèles nationaux)

Mode d'utilisation

La fonction Mode utilisateur permet de régler le système

de menus en mode Normal ou Avancé.

Modification du mode utilisé :

1. Sélectionnez l'option Mode utilisé à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le mode utilisateur. (Normal, Avancé, valeur implicite = Normal)

La fonction Langue permet de sélectionner la langue d'affichage des menus. Exclusif aux modèles internationaux.

1. Sélectionnez l'option Langue à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la langue. (valeur implicite = Anglais)

Mise à zéro journal

(avec capteur de température et de vitesse seulement)

La fonction Mise à Zéro journal permet de remettre le

compteur journalier à zéro et ne s'affiche que si un capteur de température et de vitesse est branché à l'appareil (et que la roue à aubes du capteur a bougé au moins une fois). Le compteur journalier comporte les données suivantes : minuterie pour le temps écoulé, distance parcourue depuis la première réinitialisation et vitesse moyenne.

REMARQUE : Voir Onglet Configuration du menu principal : Sélection reliées (mode utilisateur Avancé), pour vous renseigner sur la façon d'afficher les indicateurs du compteur journalier à l'écran.

Mise à zéro journal :

1. Sélectionnez l'option Mise à Zéro journal à partir du menu Configuration.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la remise à zéro du compteur journalier.
3. Une boîte de dialogue de confirmation s'affiche. Appuyez sur la touche de déplacement du curseur de DROITE de nouveau pour effectuer la remise à zéro du compteur journalier. Appuyez sur la touche de déplacement du curseur de GAUCHE pour annuler la remise à zéro du compteur journalier.

Valeurs par défaut

La fonction Valeurs par défaut permet de revenir aux

Valeurs implicites de TOUS les réglages de menu. Utilisez cette option de menu avec prudence!

Valeurs par défaut :

1. Sélectionnez l'option Valeurs par défaut à partir du menu Configuration.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer Valeurs par défaut.
3. La boîte de dialogue de confirmation s'affiche. Pour restituer les valeurs implicites, appuyez sur la touche de déplacement du curseur du DROITE à nouveau. Pour annuler la restitution des valeurs implicites, appuyez sur la touche de déplacement du curseur du GAUCHE.

Select Views

(Mode utilisateur avancé)

La fonction Sélection des modes d'affichage permet de régler la disponibilité de ces modes dans le cycle de rotation qui permet de les afficher à l'écran. Pour retirer un mode d'affichage du cycle de rotation, il suffit de régler l'attribut à "masque", sinon il demeure à "visible". Les modes d'affichage suivants sont disponibles :

• Vue Faisceau Lateral (exclusif aux mode 575)
• Vue Sonar
• Vue Zoom Sonar
• Vue Partagée Sonar (exclusif aux modèles 575)
• Vue en Gros Chiffres
• Auto-test Test Accessories.

REMARQUE : il n'est possible de changer leur attribut d'affichage qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Sélection des modes d'affichage :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Sélection des modes d'affichage à partir du menu Configuration.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procédure.
3. Le sous-menu Sélection des modes d'affichage apparaitra, énumérant tous les modes d'affichage pouvant être cachés ou rendus visibles. Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner un mode d'affichage particulier, puis appuyez sur la touche de GAUCHE ou de DROITE pour modifier l'attribut à "visible" ou "masqué".

Sélection relevés

Sélection relevés

(mode utilisateur Avancé ; exclusivement en mode d'affichage Sonar)

La fonction Sélection relevés permet de régler des indicateurs numériques individuels en mode d'affichage Sonar. Cette fonction, accessible en mode utilisateur Avancé, vous permet de sélectionner les données qui seront affichées dans les cinq ou six (selon cette méthode de détecteur) fenêtres fixes, activées ou non, réparties autour des bords gauche et inférieur de l'écran en mode d'affichage Sonar. Voir Onglet Configuration du menu principal : Mode utilisateur.

Les fenêtres de données peuvent afficher les indicateurs d'accessoires compatibles comme celui de capture de la température et de la vitesse. Chaque fenêtre de données peut être vide, ou contenir les éléments suivants :

• Température Journal Vitesse
• Tension.

Affichage Sonar (défaut)

Affichage Sonar Personalisé

Sélection relevés :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Sélection relevés à partir du menu Configuration.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procédure.
3. Le sous-menu Sélection des indicateurs s'affichera, énumérant tous les indicateurs. Utilisez les touches de déplacement du curseur vers le HAUT ou vers le BAS afin de sélectionner une position précise pour l'indicateur, puis appuyez sur la touche de GAUCHE ou de DROITE pour désir que'elle donnée afficher à cet endroit. (Désactivé, Vitesse, Température, Journal, Tension)

Depth Offset 0. Off -10. 10.0

Compensation fond

(mode utilisateur Avancé)

La fonction Compensation fond permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative de la distance entre le transducteur et la quille pour que l'indicateur affiche la profondeur à partir de la quille. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Réglage de la compensation fond :

1. Assurez-vous que l'appareil est en mode Utilisé Avancé, puis sélectionnez l'option Compensation fond à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la compensation fond. (de -3 m à 3 m [exclusif aux modèles internationaux] ou de -10,0 pi à +10,0 pi, valeur implicite = 0)

Décalage température

(mode utilisateur Avancé)

La fonction Décalage temp. permet d'ajuster l'indicateur de température du nombre de degrés spécifique. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Décalage de la température :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'option Décalage temp. à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le Décalage de la température. (de -10,0 à +10,0, valeur implicite = 0)

Étalonnage vitesse

(mode utilisateur Avancé ; avec capteur de température et de vitesse seulement)

La fonction Étalonnage de la vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage. Cependant, l'indicateur de vitesse ne s'affiche que si l'accessoire de capture de la température et de la vitesse est branché et que la roue à aubes a bougé au moins une fois alors que l'appareil est en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Réglage de la fonction d'étalonnage de la vitesse :

1. Assurez-vous que l'appareil est en mode Utilisé Avancé, puis sélectionnez l'option Étalonnage vitesse à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'étalonnage de la vitesse. (-20 % à +20 %, valeur implicite = 0 %)

Dépannage

Veuillez lire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre appareil à un centre de réparation.

Difficulté à mettre le détector de poissons en marche

Si vous ne parvenez pas à mettre vos détecteur de poissons en marche, consultez la notice d'installation fournie avec l'appareil pour obtenir des détails précis, en vous assurant que:

• le câble d'alimentation est bien connecté à la tête de commande du détecteur de poissons;
• Les connexions du câble d'alimentation sont adéquates : le fil rouge est connecté à la borne positive de la batterie et le fil noir est connecté à la borne négative, ou à la mise à la terre;
• le fusible est en bon état de fonctionnement;
• la tension de la batterie au connecteur du câble d'alimentation est d'au moins 10 V.

Corrigez tout problème connu, enlevez aussi la corrosion des bornes et du câblage de la batterie, ou remplacez la batterie si nécessaire.

Mode simulator actif malgré la présence d'un transducteur

Le détecteur de poissons auquel un transducteur en bon état est branché passera automatiquement en mode de fonctionnement Normal. Si, à la mise sous tension, le détecteur de poissons passe automatiquement au mode Simulateur, même si vous y avez branché un transducteur, c'est que la tête de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• En vous reportant à la notice d'installation fournie avec le détecteur de poissons, assurez-vous que le câble du transducteur est bien branché au détecteur de poissons. Rebranchez-le au besoin, puis allumez le détecteur de poissons à nouveau pour voir si cela a réglé le problème.
• Si le transducteur ne fonctionne pas, remplacez-le si possible par un autre transducteur que vous savez en bon état et mettez à nouveau la tête de commande sous tension.
• Vérifier le câble du transducteur. Remplacez le transducteur si le câble est endommagé ou corrodé.

Problèmes d'affichage

Il existe plusieurs conditions ou sources principales d'interférence possibles qui pourraient causer des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant, qui énumère certains symptômes de problèmes d'affichage et des solutions possibles à y apporter :

Problème

La tête de commande s'éteint lorsque le bateau se déplace à grande vitesse.

Lorsque le bateau se déplace à grande vitesse, le fond disparaît de l'écran, l'image s'évanouit ou est interrompue.

L'appareil ne détecte aucune oissance, même si vous avez qu'ils sont dans l'eau, sous le bateau, ou les lectures du sonar semblent faibles ou faussées.

Cause possible

Si la puissance de sortie du moteur de votre bateau n'est pas régulée, il se peut que la tête de commande se protège grâce à un dispositif de protection contre les surtensions. Assurez-vous que la tension de sortie ne dépasse pas 20 V.

Vous pourriez avoir à ajuster la position du transducteur. Un mélange d'air et d'eau s'échappant autour du transducteur (cavitation) pourrait nuir à l'interprétation des données sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur.

Le bruit électrique du moteur du bateau pourrait nuir à la réception sonar. Voir la section Détermination des causes d'interférence pour obtenir de plus amples renseignements.

Détermination des causes d'interférence

Le bruit électrique affecte habituellement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à haute vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait être cause du bruit ou des interférences :

Sources d'interférence possibles	Isolation
Autres dispositifs électroniques	Fermez tous les dispositifs électriques situés à proximité pour voir si cela résout le problème, puis allumez-les de nouveau, un après l'autre, pour voir si le problème survient de nouveau.
Moteur du bateau	Pour déterminer si le moteur du bateau est la source du bruit, faites augmenter les révolutions du moteur en restant au point mort et en position stationnaire pour voir si le bruit augmente parallèlement avec les révolutions; si le bruit apparait lorsque vous augmentez les révolutions du moteur, le problème peut provenir des bougies d'allumage, de l'alternateur ou du câblage du tachymètre. Remplacez les bougies d'allumage par des bougies à résistance, installez un filtré pour l'alternateur, ou acheminez les cables du transducteur et de la tête de commande à l'écart du câblage du moteur.
Cavitation causée par l'hélice du bateau	La turbulence créée par l'hélice peut causer du bruit; assurez-vous que le transducteur est monté au moins 38 cm (15 po) à l'écart de l'hélice, et que l'eau s'écoule avec aisance sur la face du transducteur en tout temps.

Accessoires du détecteur de poissons de série 500

Les accessoires vous permettent de personnaliser votre détecteur de poissons de Série 500 et de le maintenir à la fine pointe de la technologie. Lorsque vous branchez un accessoire au détecteur de poissons de Série 500, des menus et des indicateurs supplémentaires s'ajoutent automatiquement au système de menu principal. Voici une liste des accessoires disponibles actuels et compatibles avec votre détecteur de poissons :

Capteur de température et de vitesse : Achetez, puis branchez cet accessoire à la tête de commande de votre détecteur de poissons de Série 500 pour obtenir des indicateurs de température et de vitesse en temps réel, de même qu'un compteur journalier très utile.

REMARQUE: Si un capteur de température et de vitesse (TS-W) ou un capteur de température (TG-W) est connecté à un système ayant un capteur de température intégré, le capteur TS-W ou TG-W aura priorité sur le capteur intégré.

N'oubliez pas de visiter notre site Internet www. humminbird. com pour découvrir de nouveaux accessoires et accroître les fonctionnalités de votre détecteur de poissons de Série 500!

REMARQUE : Les accessoires sont tous vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468, pour obtenir de plus amples renseignements.

Caracteristiques

Portée verticale 250 m (800 pi)

Puissance de sortie 250 W (valeur eff.), 2 000 W (crête à crête)

Fréquence de fonctionnement 200 kHz avec faisceau simple

(515, 525 et 535)

200 kHz et 83 kHz avec faisceau double

(565 tableau)

200 kHz et 83 kHz et 455 kHz avec À quatre faisceaux

(575 tableau)

Couverture sonar 60° à -10 dB pour le faisceau de 83 kHz

à -10 dB pour le faisceau de 200 kHz

Couverture totale de à -10 dB de 455 kHz

(575 tableau)

Séparation des échos 63,5 mm (2 1/2 po)

Source d'alimentation 10 à 20 V c. c.

Matrice LCD. 240 V x 160 H (515)

240 V x 240 H (525)

320V × 320H (535)

640 V x 320 H (565 et 575)

Transducteur XHS 9 20 T (515, 525, 535 et 565)

XT 6 TB 90 T (575 tableau)

Longueur du câble du transducteur 6 m (20 pi)

Débit en ampères 175 mA (515)

200 mA (525 and 535)

225 mA (565 and 575)

REMARQUE: Humminbird® vérifie la portée en profondeur maximale spécifiée dans des conditions d'eau salée. Le rendement en profondeur peut toutefois varier en fonction de la façon dont le transducteur a été installé, du type d'eau, des couches thermiques ainsi que de la composition et de l'inclinaison du fond sous-marin.

REMARQUE: Les caractéristiques et spécifications peuvent être modifiées sans préavis.

Politique de respect de l'environnement :

Humminbird® entend s'affirmer comme une entreprise citoyenne et respecte toutes les lois environnementales connues et applicables dans les régions et les pays dans lesquels ses produits sont commercialisés. La société promouvra et mettra en œuvre des processus soucieux de l'environnement en accord avec la réglementation nationale et internationale.

Directive ROHS:

Les produits conçus pour servir d'installation fixe ou faire partie d'un système dans un bateau peuvent être considérés comme hors du champ d'application de la Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Directive DEEE :

Les produits conçus pour servir d'installation fixe ou faire partie d'un système dans un bateau peuvent être considérés comme hors du champ d'application de la Directive 2002/96/CE du Parlement européen et du Conseil du 27 janvier 2003 relative aux déchets d'équipements électriques et électroniques (DEEE).

Déclaration conforme à la proposition 65 de la californie :

Le plomb contenu dans les armatures et les gainages de câble est limité à 300 parts par million tel que défini dans les méthodes d'essai de l'ICP-AES.

Termes relatifs au sonar :

À gros chiffres : Le mode d'affichage À gros chiffres est une fonction de Humminbird® qui permet d'afficher l'écran sonar et des indicateurs numériques responsables de plus gros chiffres pour faciliter la lecture à distance. C'est un outil qui s'est avéré très utile lorsqu'il est important de surveiller la profondeur, par ex., lorsque le bateau file à grande vitesse ou lorsqu'on désire visionner l'appareil d'une certaine distance. Lorsqu'un capteur de vitesse est branché à l'appareil, le mode d'affichage À gros chiffres montre également le compteur journalier. Voir Compteur journalier.

Alarme de profondeur : L'alarme de profondeur profondeur de l'eau est inférieure ou égale à la valeur régée.

Alarme de température : L'alarme de température température à la surface de l'eau est égale à la valeur régée.

Arc de poisson : L'arc de poisson est la forme courbe qui s'affiche à l'écran lorsqu'un objectonne dans le faisceau sonar. L'arc est le résultat d'une diminution graduelle de la distance à un objet au fur et à mesure de son déplacement dans le faisceau sonar. La distance à un objet change en raison de la forme conique du faisceau sonar car la distance est plus grande aux bords externes du faisceau qu'en son centre. En reportant graphiquement cet écart à l'écran, un arc se forme.

Angle de visionnement : L'angle de visionnement est un attribut d'un écran à cristaux liquides qui caractérise la visibilité de l'affichage lorsqu'on le visionne d'un angle autre que son axe central, soit, par exemple, lorsqu'une personne se tient à côté du détecteur de poissons pour visionner l'écran. Un angle de visionnement plus grand est plus pratique car l'écran demeure visible même en le visionnant de côté.

Angle du cône: L'angle du cône est la mesure de l'angle du faisceau sonar à un point d'atténuation sonore inférieur (p. ex., -10 dB). Voir Point d'atténuation sonore inférieur.

Arrêt sur image : L'arrêt sur image est une fonction de Humminbird® qui arrête momentanément le défilé de l'image à l'écran afin de pouvoir l'étudier davantage. Voir Mise à jour instantanée.

Bruit: Le bruit est involontaire et est causé par les ondes sonores externes qui interfèrent avec le fonctionnement optimal du sonar. Il apparaît comme des « points » aléatoires à l'écran, provenant de différentes sources. Le bruit électrique (des moteurs

de pêche à la traine, pompes d'assèchement, radios VHF) se manifeste généralement comme un groupement régulier de points. Il est possible de déterminer la source du bruit électrique en mettant successivement hors-circuit et en circuit les autres appareils électriques. On peut souvent résoudre le problème en réacheminant le câble d'alimentation ou en branchant l'appareil électrique causant le bruit à une autre source d'alimentation (seconde batterie). Le bruit hydrodynamique (provenant de la cavitation causée par l'hélice ou la coque) a une apparence plus aléatoire et est généralement lié à la vitesse du bateau, de sorte que lorsque le bateau se déplace plus rapidement, il y a plus de bruit. Il peut être remedied par une installation adéquate du transducteur. Beaucoup de produits Humminbird® sont dotés d'un paramètre de menu permettant de filtrer le bruit difficile à éliminer de l'écran.

Cavitation: La cavitation est l'effet des bulles d'air produites par la rotation de l'hélice et le mouvement du bateau dans l'eau.

Compteur journalier : Le compteur journalier est une fonction des systèmes Humminbird® qui affiche à l'écran un indicateur du temps écoulé, de la vitesse moyenne et de la distance totale parcourue. Il est nécessaire de brancher un capteur de vitesse pour activer cette fonction. Le compteur journalier apparaît dans le mode d'affichage À gros chiffres et il peut être remis à zéro par l'entremise du menu Compteur journalier.

Décibel : Le décibel est l'unité de mesure du niveau de pression acoustique, ou l'« intensité » d'un signal sonar. Voir Point d'atténuation sonore inférieur.

DualBeam PLUS: La technologie DualBeam PLUS est une configuration sonar de Humminbird ® qui utilise deux faisceaux sonar simultanément et qui combine les données des deux faisceaux sur un seul écran soit par chevauchement, soit en affichant les données de chaque faisceau individuellement d'un côté et de l'autre, soit en affichant les données de chacun des faisceaux individuellement en mode plein écran.

Durée du fond : La durée du fond est la densité (ou la composition) du fond, qui peut souvent être déterminée en interprétant les retours du sonar principal. Il est possible de déterminer les différents niveaux de durée et interprétant l'« épaisseur » du return sonar. Les retours de fond dur sont minces et noirs et les retours de fond meuble apparaissant plus clairs et moins foncés. Il est important de noter qu'un return sonar d'un fond en pente peut avoir l'apparence d'un fond meuble.

Écran FSTN: FSTN est un acronyme de l'anglais « Film Super-Twist Nematic » (soit un écran à cristaux liquides nématiques torsadés). Il s'agit d'une technologie d'affichage monochrome caractérisée par des pixels noirs à contraste élevé. Tous les produits fixes à écran monochrome de Humminbird® utilisent la technologie FSTN.

Émetteur: L'émetteur et le récepteur sont un ensemble du système sonar, travaillant de pair avec le transducteur. Cet ensemble permet d'envoyer (émettre) et de recevoir les signaux sonar. Les émetteurs de Humminbird ont une fréquence rapide qui leur permet d'envoyer des signaux à 60 cycles par seconde. Ils disposent également de niveaux de puissance de sortie distincts pour s'adapter aux différentes profondeurs et conditions. De plus, l'émetteur a la capacité de produire les impulsions sonores très précises nécessaires pour obtenir une très bonne séparation des échos. Les récepteurs Humminbird sont très sensibles, mais le sont dans une largeur de bande étroite, afin de filtrer les bruits provenant de sources externes. Les récepteurs offrent aussi une belle gamme dynamique qui leur permet de recevoir des signaux très intenses et très faibles, sans que le signal de plus forte intensité n'écrase le signal plus faible. Voir Transducteur et Bruit.

Faisceau sonar : La notion de faisceau sonar se réfère à la propagation des ondes sonores dans l'eau, dans une projection conique. Voir Angle du cône.

Fond noir : L'option Fond noir est une fonction de Humminbird® qui permet de « remplir » la zone de l'écran sous le profil du fond. Certains pêcheurs à la ligne préfèrent l'option Fond noir en raison du fort contraste et de la facilité de lecture, même si certains détails de la durée du fond peuvent être assombris.

Fréquence : La fréquence est la mesure du nombre de cycles par seconde d'une impulsion sonore transmise sous l'eau. Les détecteurs de poisson émettent souvent des signaux à 200 kHz car cette fréquence s'avère un bon compromis pour le rendement dans de nombreuses conditions. Les fréquences plus basses (p. ex., 50 kHz) ont une meilleure portée en profondeur, mais offrent une moins bonne résolution. Les fréquences plus élevées (p. ex., 455 kHz) offrent une meilleure résolution, mais sont limitées en profondeur. Humminbird® utilise une variété de fréquences, optimisées pour des applications précises.

Fréquence de mise à jour sonar : Il s'agit du nombre de cycles par seconde d'émission/réception des signaux sonar. Une fréquence très élevée permet de recueillir plus d'informations et fournir une image plus détaillée du fond, des poissons et de la structure. De nombreux appareils de Humminbird® fonctionnent à une fréquence de 40 cycles par seconde en mode monofréquence. En raison des limites imposées par la vitesse du son dans l'eau, la fréquence de mise à jour commence à diminuer lorsque

la profondeur dépasse 15 m (50 pi). Dans l'eau peu profonde (moins de 3 m [10 pi]), la fréquence de mise à jour peut atteindre 60 cycles par seconde.

Gain à variation dans le temps : Le gain à variation dans le temps est une étape de traitement appliquée au retour sonar afin de normaliser les données de façon à ce que les objets de mêmes dimensions (par ex., les poissons) apparaissent de la même taille, même s'ils sont éloignés les uns des autres. Le gain à variation dans le temps est un attribut fondamental d'un bon sonar.

Grande couverture latérale (WideSide) : Il s'agit d'une configuration sonar de Humminbird® utilisée avec un transducteur en option. Le transducteur à grande couverture latérale utilise trois faisceaux sonar pointant à gauche, à droite et directement sous le bateau. Les faisceaux pointant vers la gauche et la droite sont efficaces pour détecter les poissons et les structures près de la surface ou sur un banc. Le faisceau pointant vers le bas fournit des données de la profondeur directement sous le bateau.

Identification de poisson (Fish ID+): Il s'agit d'une fonction de Humminbird qui utilise des algorithmes de traitement de signaux perfectionnés pour déterminer si un objet détecté est un poisson. Lorsque le signal sonar refléchi par un objet satisfait à des paramètres stricts, l'appareil affiche un symbole (ou icône) de poisson ainsi que la profondeur de la cible. Sur les appareils dotés du système DualBeam ou DualBeam PLUS, les poissons détectés dans le faisceau central étroit sont montrés comme des symboles ombrés et ceux détectés dans le faisceau large comme des symboles vides.

Identification de structure : L'identification de structure (Structure ID) est une fonction de Humminbird® qui décrit la méthode traditionnelle consistant à partager l'information sonar en niveaux de gris. Voir Niveau des gris.

Indicateurs numériques personnalisables : Les indicateurs numériques personnalisables sont une fonction de Humminbird® qui permet à l'utilisateur de sélectionner une génération particulière qui s'affichera dans le mode d'affichage Sonar (par ex., vitesse, température, pression barométrique, compteur journalier, etc.).

Interférence de surface : L'interférence de surface est un phénomène où les retours sonar sont réfléchis de petits objets près de la surface de l'eau, incluant les algues et même les bulles d'air. De façon générale, il y a substantiellement plus d'interférence de surface en eau salée qu'en eau douce, en raison de l'action continue du vent et des vagues qui causent une aération de la surface. Le menu d'interférence de surface offre un contrôle manuel visant à contourner les paramètres par défaut dans des conditions extrêmes.

Largeur d'impulsion (durée d'impulsion) : La largeur d'impulsion est la durée de temps pendant laquelle l'impulsion sonar est transmise dans l'eau. De plus petites durées d'impulsion fournissent une meilleure séparation des échos, mais l'impulsion ne peut se propager à de grandes profondeurs. De plus longues durées d'impulsion fournissent une meilleure propagation en profondeur, mais résultent en une moins bonne séparation des échos. Humminbird® varie la largeur d'impulsion selon la profondeur afin d'optimiser la séparation des échos et le rendement en profondeur. Voir Séparation des échos.

Ligne blanche (WhiteLine): C'est une fonction de Humminbird® qui met en évidence le return sonar de plus forte intensité sur l'écran à l'aide d'une bande grise très pâle. C'est le mode préféré de certains pêcheurs à la ligne qui se sont habitués à cette fonction des enregistreurs à bande graphique sur papier.

Mémoire des fonctions : La mémoire des fonctions est une fonction de Humminbird® qui permet de sauvegarder les réglages de l'utilisateur dans une mémoire permanente. Les réglages sont conservés même quand l'appareil est mis hors-circuit pendant une période indéterminée.

Menu de profondeur maximale : Le menu de profondeur maximale est une fonction de Humminbird® qui optimise le rendement en se fondant sur la profondeur maximale d'opération régée par l'utilisateur. De nombreux appareils de Humminbird® peuvent fonctionner sur une vaste échelle de profondeur (jusqu'à 762 m [2 500 pi]). Dans certaines circonstances, l'appareil peut effectuer des « recherches » sur toute la profondeur. En raison de la vitesse du son dans l'eau, il peut être que l'appareil réponde moins rapidement car il doit attendre plus longtemps pour recevoir l'écho sonar. En réglant le menu de profondeur maximale à une valeur moindre, l'appareil tient compte de cette limite de profondeur et cela améliore sa rapidité de réponse. C'est une caractéristique importante pour toute personne naviguant en eau peu profonde !

Menu X-Press : Le menu X-Press est une caractéristique de Humminbird® qui rend les options de menu les plus fréquemment utilisées disponibles en appuyant sur une seule touche. Les éléments qui s'affichent au menu X-Press sont liés au mode d'affichage en cours et offrent les choix les plus logiques pour la vue.

Mise à jour de l'écran immédiate : Il s'agit d'une fonction de Humminbird ® qui permet de rafraîchir l'écran et de mettre à jour toutes les données sonar lorsqu'un changement d'échelle se produit. Sans la fonction de mise à jour de l'écran immédiate, seules les données sonar les plus récentes seraient affichées dans la nouvelle échelle et les anciennes données continueraient à défiler à l'écran à l'ancienne échelle.

Mise à jour instantanée: Cette fonction de Humminbird® effectue une mise à jour de toutes les données sonar présentes à l'écran lorsque la sensibilité ou une variété d'autres paramètres sonar (affichage du fond, portée, etc.) sont modifiés. Elle diffère de la fonctionnalité traditionnelle des systèmes sonar qui n'effectuent la mise à jour que pour les nouvelles données sonar recueillies après la modification du paramètre. La mise à jour instantanée permet de régler les paramètres avec plus de précision car l'utilisateur peut voir les résultats sur tout l'écran sonar. En combinant cette fonction avec le mode d'arrêt sur image, l'utilisateur peut ajuster et comprendre les effets de nombreux paramètres rapidement et avec une grande capacité.

Niveau de gris : Les niveaux de gris sont les diverses nuances de gris servant à représenter l'intensité du signal sonar à l'écran ; il s'agit d'une méthode fort intuitive pour partager l'information. De façon traditionnelle, les signaux plus intenses sont représentés en noir et les signaux de plus en plus faibles par des nuances progressivement plus pâles de gris.

Niveau de gris inverses : Il s'agit d'une fonction de Humminbird® qui inverse la corrélation entre l'intensité du signal sonar et le niveau de gris qui lui est normalement associé pour la représentation. De façon traditionnelle, les signaux plus intenses sont représentés en blanc et les signaux de plus en plus faibles par des nuances progressivement plus foncées de gris. Bien que cette méthode soit contre-intuitive, elle rend l'image sonar plus nette et offre l'avantage d'améliorer la sensibilité apparente parce que les signaux plus faibles sont plus gras. Les niveaux de gris inverses donnent un bon effet en eau très claire. Cependant, lorsque l'eau comporte beaucoup de débris, ils apparaissent à l'écran comme un fouillis d'échos parasites.

Optimisation des échos : L'optimisation des échos est une fonction de Humminbird ® qui décrit le niveau élevé de sensibilité sonar atteint grâce à une combinaison d'algorithmes logiciels et d'émetteurs récepteurs. Le résultat de l'optimisation des échos est l'affichage de pratiquement tous les éléments sous-marins pertinents pour le pêcheur, y compris les poissons d'appât, les poissons de pêche, les thermoclines, les herbiers d'algues, les changements subtils de la structure et plus encore.

Pixels: Les pixels sont les « éléments de l'image », soit les petits carrés qui constituent l'image de l'écran à cristaux liquides. Leur dénombrement à la verticale et à l'horizontal (p. ex., 640 V x 320 H) indique la qualité de résolution. Pour les détecteurs de poisson, la résolution totale (soit le nombre de pixels dans le plan vertical multiplié par ceux dans le plan horizontal) est souvent moins important que la résolution dans le plan vertical. Voir Pixels dans le plan vertical.

Pixels dans le plan vertical : Le nombre de pixels dans le plan vertical est le nombre d'éléments de l'image dans une seule colonne d'un écran à cristaux liquides. Un plus grand nombre correspond à une résolution plus fine des cibles détectées par le sonar. Essentiellement, en divisant la distance verticale (ou profondeur) en de plus petits éléments et en rapportant à l'écran chacun de ces éléments qui représentent une zone plus petite de la distance verticale, le niveau de détail est plus grand. Pour les détecteurs de poissons, le nombre de pixels dans le plan vertical est plus important que celui dans le plan horizontal, car l'axe horizontal de l'écran représente le temps ou l'historique. Les données sonar de l'axe horizontal peuvent varier grandement, selon la vitesse du bateau et la vitesse de défilament.

Point d'atténuation sonore inférieur: Le point d'atténuation sonore inférieur est le niveau sonore standard auquel l'angle du côté sonar est mesuré et il est écrit de cette façon: « à -10 dB » ou « à -3 dB ». Les mesures à des points d'atténuation plus faibles (plus grands nombres négatifs) indiquent que des signaux sonar moins intenses sont utilisés pour la mesure.

Profil du fond : Le profil du fond correspond à la ligne de fond, telle que tracée à l'écran, au fur et à mesure des changements de profondeur.

Puissance de sortie : La puissance de sortie est la quantité d’énergie produite par l’émetteur sonar dans l’eau. Elle est mesurée par deux méthodes, soit par la valeur efficace (valeur quadratique moyenne) ou la méthode de crête à crête. Chaque méthode est acceptable, mais il est important, lors de la comparaison des puissances de sortie, de s’assurer que la même méthode de mesure est utilisée, car les mesures de crête à crête sont huit fois plus élevées que les mesures de valeur efficace. Une plus grande puissance de sortie permet au signal sonar de pénétrer dans la couche végétale et les thermoclines, d’atteindre de plus grandes profondeurs et d’offrir un meilleur rendement dans des milieux bruyants, comme lorsque le bateau file à grande vitesse.

QuadraBeam PLUS : Il s'agit d'une configuration sonar de Humminbird® qui utilise quatre faisceaux sonar pour obtenir une image plus détaillée du fond. Le système QuadraBeam PLUS utilise la configuration DualBeam PLUS pour sonder vers le bas et deux faisceaux supplémentaires pour sonder à droite et à gauche du bateau. Les faisceaux sonar pointant vers la gauche et la droite permettent de détecter les poissons et la structure sur une vaste couverture de, tout en identifiant de quel côté du bateau ils se trouvent. Voir DualBeam PLUS.

Récepteur: Voir Émetteur.

Rétroéclairage: La fonction de rétroéclairage est un dispositif d'éclairage par l'arrière de l'écran à cristaux liquides permettant d'utiliser le système de nuit ou par faible luminosité.

Second retard: Le terme « second retard » déscrit l'apparace d'un second retard sonar sous le retard primaire (profil du fond), à exactement deux fois la profondeur vraie. Le second retard est le résultat du même signal sonore se refléchissant une première fois du fond, une deuxième fois de la surface de l'eau, pour revenir vers le fond et être refléchi de nouveau. Les seconds retours se produit plus souvent dans les eaux peu profundes et en présence de fonds durs; il est même possible de voir un troisième retard sonar dans certaines circonstances. Le second retard fournit des renseignements utiles pour déterminer la durée du fond, car les zones ayant un fond durroduiront généralement un second retard. Le second retard peut être utilisé comme un guide pour régler la fonction de sensibilité en eau peu profonde.

Sensibilité : La sensibilité est une fonction permettant à l'utilisateur de régler la sensibilité du système sonar afin de montrer plus ou moins de détails dans l'eau. Les sensibilités plus grandes sont souvent les préférences ; toutefois, lorsque l'eau contient des débris (de la vase, des débris à la suite d'un orage, etc.), il peut être difficile de couvrir des cibles. Inversement, si la sensibilité est réglée à un niveau trop faible, des cibles pertinentes pourraient être manquées.

Séparation des échos : La séparation des échos est la mesure de la distance minimale nécessaire par un détecteur de poissons pour pouvoir reconnaître deux objets très rapprochés en deux cibles distinctes (par ex., deux poissons se tenant côte à côte ou un poisson très près d'une structure). Les détecteurs de poissons de Humminbird offrent une très bonne séparation des échos de 64 mm (2,5 po) à moins de 30 m (100 pi) de profondeur. La séparation des échos diminue avec la profondeur, étant donné qu'il est nécessaire d'émettre un signal ayant une plus grande largeur d'impulsion pour atteindre de plus grandes profondeurs. Voir Largeur d'impulsion.

SONAR : Le terme SONAR est un acronyme de l'expression anglaise « SOund and NAVIGATION Ranging ». La technologie sonar consiste à émettre des impulsions sonores dans l'eau afin de déterminer la distance et d'autres attributs d'objets sous-marins. Il est possible de calculer la distance car la vitesse du son dans l'eau est constante. Il suffit de mesurer le temps pris par le signal pour revenir à la source. Le son se propage aussi très rapidement sous l'eau. La technologie est donc bien adaptée et rentable. Le sonar est la technologie de base derrière tous les détecteurs de poissons et sondeurs récreatifs et commerciaux.

Sonar en temps réel : Le sonar en temps réel est une technologie de Humminbird® où le fonctionnement ultra-rapide de l'émetteur-récepteur permet de visualiser instantanément, en plus de détails, ce qui se trouve sous le bateau. La fenêtre sonar en temps réel consiste en une bande verticale du côté droit de l'écran, qui montre instantanément les retours sonar du transducteur à un moment donné. L'option de menu Fenêtre sonar en temps réel permet à l'utilisateur de régler la largeur de la fenêtre afin de montrer tout l'écran des retours sonar ou seulement une bande étroite indiquant l'intensité des signaux en niveaux de gris. La fonction de sonar en temps réel repose sur une fréquence de mise à jour (vitesse d'impulsion) très rapide. Voir Fréquence de mise à jour sonar.

Structure: Le mot structure est un terme général désignant les objets du fond représentant une discontinuité, susceptibles d'attirer les poissons. Ceci inclut le profil du fond (dénivellations, cavités et trous), les structures ABOUT (souches, arbres, amas de branches) et une grande variété d'autres objets potentiels ( épaves, écueils). Les appareils de Humminbird® conviennent parfaitement pour afficher les détails des structures sur une plus grande zone de couverture en raison de leurs configurations sonar uniques élaborées pour les pêcheurs à la ligne.

Symbole de poisson : Un symbole de poisson est un icône graphique affiché à l'écran lorsque la fonction d'identification de poisson détermine que le return sonar est, selon toute probabilité, un poisson. Voir Identification de poisson (Fish ID+).

Système de montage à débranchement rapide : Le système de montage à débranchement rapide est une caractéristique exclusive de Humminbird® qui permet de monter l'appareil dans une pince sous pression et de le démonter facilement de cette base en appuyant sur un bouton. Toutes les connexions par câble se font lors du montage, de sorte qu'aucune autre connexion n'est requise. De plus, le support est inclinable d'un angle de et peut pivoter de afin d'ajuster l'angle de visualisation de l'appareil selon vos déplacements dans le bateau.

Thermoclines : Les thermoclines sont des couches d'eau de différentes températures qui refléchissent le signal sonar en raison de leur densité distincte. Normalement, une thermocline apparait comme une bande continue traversant l'écran, à une certaine distance du profil du fond. Les thermoclines représentent un certain intérêt pour les pêcheurs à la ligne, car les poissons se tiennent en suspension au-dessus de la thermocline, ou sous celle-ci, à la recherche de la température et des teneurs en oxygène optimes.

Transducteur: Le transducteur se monte sur le bateau et demeure en contact avec l'eau. Il convertit l'énergie électrique du transmetteur en énergie sonore afin de former le faisceau sonar. À l'intérieur, le transducteur est constitué d'un ou de plusieurs disques piézoélectriques qui se « déforment » en proportions infimes afin de créer l'onde sonore. Cet élément fonctionne aussi dans l'autre sens, c'est-à-dire qu'il convertit l'énergie sonore réfléchie en un signal électrique que le récepteur peut interpréter. Plusieurs transducteurs sont disponibles pour différentes applications de montage sur un bateau, comme le montage sur tableau arrière, sur moteur de pêche à la traine, etc. Humminbird offre une variété de transducteurs perfectionnés, comptant souvent plusieurs éléments piézoélectriques conçus dans le but de produire des ondes sonores d'une forme spécifique, afin de fournir aux pêcheurs à la ligne des outils supérieurs pour détecter et capturer les poissons. Voir Transmetteur et SONAR.

TrueArch : Cette fonction de Humminbird® permet d'afficher des véritables arcs de poisson que des arcs de poisson artificiels. Les appareils de Humminbird® ont la capacité de produire des arcs de poisson grâce au récepteur sonar extrêmement sensible DualBeam PLUS et de son faisceau sonar large. Voir Arc de poisson.

Vitesse : La vitesse est la distance parcourue sur l'eau par le bateau en fonction du temps. Elle peut être mesurée par rapport au fond (vitesse par rapport au fond) ou par rapport à la surface (vitesse-surface). La vitesse par rapport au fond est calculée à l'aide du GPS et consiste en une mesure du progrès du bateau sur une distance donnée. La vitesse-surface est fournie par une roue à aubes activée par le flux d'eau passant dans le capteur. Le calcul varie selon la vitesse et la direction du bateau. La vitesse-surface est plus importante pour les pêcheurs utilisant un downrigger, étant donné qu'elle influe sur la profondeur du lest. La vitesse par rapport au fond convient mieux pour la navigation, étant donné que des heures d'arrivée précises à destination peuvent être calculées à partir de cette mesure. Les produits Humminbird® ont des ports d'entrée et des fonctions de sortie pour les deux sources.

Vitesse de défilament : Un plus grand nombre de pixels dans le plan horizontal affiche davantage d'historique sonar du bateau. Sur de nombreux modèles, Humminbird® offre plus de pixels dans le plan vertical afin que l'écran fournisse une meilleure résolution. Voir Vitesse de défilament et Pixels.

Vitesse de défilament graphique : La vitesse de défilament est une fonction réglable par l'utilisateur qui permet d'ajuster la vitesse à laquelle les données sonar défilent à l'écran. En réglant un début plus rapide, il y a plus d'informations et plus de détails, mais les données défilent plus rapidement à l'écran ; un réglage plus lent permet de

visualiser plus d'histoire, mais n'affiche pas autant de détails. Le meilleur réglage est souvent une question de goût personnel.

Zoom: Le zoom est une fonction qui améliore la résolution d'une zone plus petite du fond. Grâce à la résolution améliorée, le pêcheur à la ligne peut voir plus facilement les poissons se maintenant près d'une structure ou qui se tiennent rapprochés les uns des autres. Dans le zoom en écran divisé, la partie de droite affiche une vue en pleine échelle et la partie de gauche une vue en agrandissement. Humminbird® offre une fonction de zoom à une touche qui permet d'accéder facilement au mode d'affichage Zoom à partir du mode d'affichage Sonar régulier. Le fait d'appuyer sur une seule touche élimine ainsi le besoin de parcourir les menus pour arriver au même résultat.

Zone en angle mort : La zone en angle mort est la zone du faisceau sonar qui est reçue après le retour principal du fond. Les poissons et les autres objets près du fond qui se trouvent dans la zone en angle mort ne seront probablement pas perçus dans le faisceau sonar. Les faisceaux sonar de précision, comme le faisceau de Humminbird®, ont une plus petite zone en angle mort que les faisceaux plus larges.

Zoom de verrouillage sur le fond : Le zoom de verrouillage sur le fond est une fonction qui améliore la résolution d'une zone plus petite, juste au-dessus du fond. Contrairement au zoom régulier, cette fonction affiche continuellement le fond à un point constant de l'écran, peu importe les changements dans la profondeur. Cette fonction « écrase » le profil du fond, mais elle s'avère efficace pour montrer les poissons se tenant au fond ou pres du fond, ce que préfèrent beaucoup de pêcheurs en eau salée.

Pour communiquer avec humminbird®

Voici par quels moyens vous pouvez communiquer avec le Centre de ressources pour la clientèle Humminbird®:

Par telephone,

du lundi au vendredi, de 8 h à 16 h 30

(heure normale du Centre) :

1-800-633-1468

Par courrier électronique

(nous répondons normalement aux)

courriels en moins de trois jours ouvrables) :

[e-mail]

Adresse d'expédition directe :

Service Department

678 Humminbird Lane

Eufaula, AL 36027 USA

HUMMINBIRD®
