FOIRE AUX QUESTIONS - MATRIX 77C HUMMINBIRD

Comment allumer le HUMMINBIRD MATRIX 77C ?

Pour allumer le HUMMINBIRD MATRIX 77C, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Pourquoi mon écran reste-t-il noir ?

Si l'écran reste noir, vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que la batterie est chargée et que toutes les connexions sont sécurisées.

Comment régler la luminosité de l'écran ?

Pour régler la luminosité, allez dans le menu 'Réglages', puis sélectionnez 'Luminosité'. Ajustez le niveau de luminosité selon vos préférences.

Comment mettre à jour le logiciel du HUMMINBIRD MATRIX 77C ?

Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel de Humminbird sur une carte SD, puis insérez la carte dans l'appareil et suivez les instructions à l'écran.

Pourquoi je ne reçois pas de signal GPS ?

Assurez-vous que l'antenne GPS est correctement installée et dégagée des obstructions. Il peut également être nécessaire d'attendre quelques minutes pour que le signal soit acquis.

Comment ajuster la sensibilité du sondeur ?

Accédez au menu 'Sondeur', puis sélectionnez 'Sensibilité'. Ajustez le niveau de sensibilité pour améliorer la détection des poissons.

Mon sondeur ne détecte pas les poissons, que faire ?

Vérifiez que le transducteur est correctement installé et immergé. Assurez-vous également que la profondeur de l'eau est suffisante pour la détection.

Comment réinitialiser le HUMMINBIRD MATRIX 77C aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Réglages', puis sélectionnez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Quels types de cartes sont compatibles avec le HUMMINBIRD MATRIX 77C ?

Le HUMMINBIRD MATRIX 77C est compatible avec les cartes SD de Humminbird, y compris les cartes de contour et les cartes de navigation.

Comment nettoyer l'écran de mon HUMMINBIRD MATRIX 77C ?

Utilisez un chiffon doux et non abrasif avec un peu d'eau ou un nettoyant pour écran. Évitez les produits chimiques agressifs qui pourraient endommager l'écran.

MODE D'EMPLOI MATRIX 77C HUMMINBIRD

Merci d'avoir choisi Humminbird®, le chef de file dans le domaine des détecteurs de poissons aux États-Unis. Humminbird® a bati sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Voteille Humminbird® a été concu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les milieux marins les plus hostiles. Dans l'eventualité peu probable où votre apparéil Humminbird® aurait besoin de réparations, nous offrons une politique de service après-venture exclusive sans frais pendant un an suivant l'achat et disponible à un taux raisonnable après la première année. Pour plus de détails, voir le bon de garantie de votre système. Nous vous invitons à dire attentivement ce guide d'utilisation afin de profiter pleinement de toutes les fonctions et applications de votre produit Humminbird®.

Vou pousse joindre notre Centre de ressources pour la clientèle au 1-800-633-1468 ou visitor notre site Web au www.humminbird.com.

AVERTISSEMENT! Cet appeareil ne devrait en aucun cas etre utilise comme instrument de navigation affirm de prévenir les collisions, l'echouage, les dommages au bateau ou les blessures aux passagers. Lorsque le bateau est en mouvement, la profondeur de I'eau peut varier trop rapidement pour vous laisser le temps de reagir. Avancez always très lentement si vous soupconnez la presence de bas fonds ou d'obstacles submerges.

AVERTISSEMENT! La réparation et le démontage de cet apparéil électronique doivent être effectuels uniquement par un personnel d'entretien autorisé. Toutte modification du numéro de série ou réparation par un personnel non autorisé entraînera l'annulation de la garantie. La manipulation ou le démontage de cet apparéil pourrait entraîner une exposition au plomb sous forme de soudure.

AVERTISSEMENT! Ce produit contient du plomb, un produit chimique reconnu par l'Etat de la Californie comme une cause possible de cancer, de defauts de naissance et d'autres toxicités reproductives.

Table des matieres

Le fonctionnement d'un sonar 1

Sonar à double faisceau DualBeam PLUS 2

Représentations à l'écran 3

Modes d'affichage 5

Mode d'affichage Sonar 5

Comprehension de l'historique du sonar 7

Fenetre sonar en temps reel (RTS) 7

Mode d'affichage Zoom du sonar 8

Mode d'affichage Sonar divisé de 200 et 83 kHz 9

Mode d'affichage à gros chiffres 10

Representation du fond 11

Touches de fonction 12

Touché de mise en marche et éclairage (POWER/LIGHT) 12

Touche d'affichage (VIEW) 12

Touche Menu (MENU) 13

Commande de curseur à quatre directions 13

Touche Quitter (EXIT) 14

Bus d'accessoires 14

Mise en marche de l'appareil 15

Le système de menus 16

Menu Options de démarrage 18

Utilisation en mode Normal 18

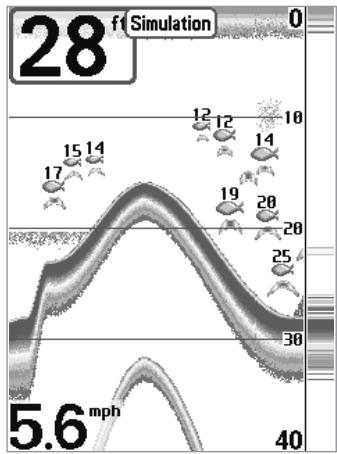

Simulator 19

Etat du système 20

Connexion PC (avec cable de connexion PC seulment) 20

Table des matieres

Menu X-Press du sonar 21

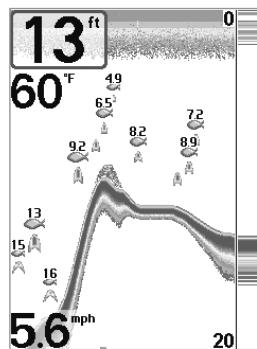

Sensibilité 22
Liminé supérieure d'échelle de profondeur (mode utilisé Avancé : exclusif aux modes d'affichage Sonar, Sonar divisé et À gros chiffres) 23
Liminé inférieure de l'échelle de profondeur 24
Vitesse de défilament 25
Affichage du fond 25
Niveau de zoom (en mode d'affichage Zoom du sonar exclusivement) 26

Onglet Sonar du menu principal 27

Sélection de faisceau 28
Identification de poisson (Fish ID+) 29
Sensibilité de repêrage de poisson 30
Fenetre sonar en temps reel (RTS) 31
Sensibilité du faisceau de 83 kHz (mode utiliser Avancé) 32

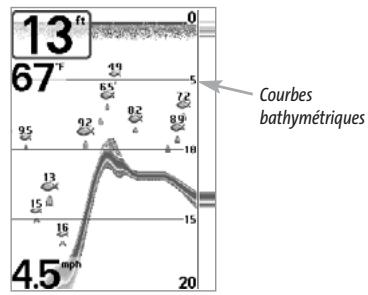

Courbes bathymétriques (mode utilisateur Avancé) 32

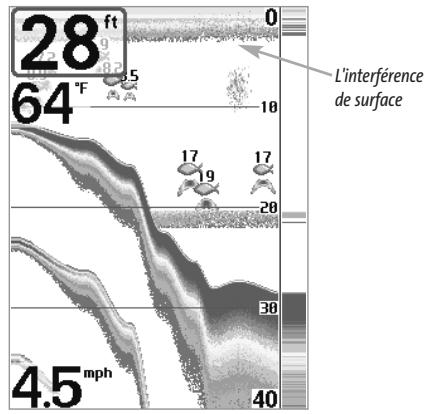

Interférènce de surface (mode utilisateur Avance) 33
Filtredbruit (modeutilisateurAvance) 34
Profondeur maximale (mode utiliseur Avancé) 34
Type d'eau (mode utiliseur Avance) 35

Onglet Alarmes du menu principal 36

Alarmede profondeur 37
Alarmed identification of poisson 37
Alarmed-alimentation faible 38
Alarmede temperature. 38
Tonalité d'alarme 39

Onglet Reglages du menu principal 40

Unités-Profondeur 41
Unités - Température (pour les modèles internationaux exclusivement) 41
Unités - Distance (avec capteur de température et de vitesse ou récepteur GPS) 41
Unités - Vitesse (avec capteur de température et de vitesse ou récepteur GPS) 42
Modeutilisateur 42
Langue (exclusif aux modèles internationaux) 42
Remise à zéro du compteur journalier (avec capteur de température et de vitesse ou récepteur GPS) 43

Table des matieres

Restitution des réglages par défaut. 43
Selection des indicateurs (mode utilisateur Avancé, en mode d'affichage Sonar exclusivement) 44
Compensation de la profondeur (mode utiliseur Avance) 46
Compensation de la température (mode utilisateur Avance) 46
Étalonnage de la vitesse (mode utilisateur Avancé; seulement avec capteur de température et de vitesse) 47
Sortie NMEA (mode utiliseur Avancé) 47

Onglet Affichages du menu principal 49

Onglet Accessoires du menu principal 50

Dépannage 51

Difficultés àmettre le système Matrix en marche 51
Mode Simulator actif malgre la presence d'un transducteur 51
Problèmes d'affichage 52
Determination des causes d'interfERENCE 53

Accessoires du système de pêche Matrix 54

Spécifications 55

Pour communiquer avec Humminbird 59

REMARQUE : Les fonctions citées dans la table des matières qui indiquent « pour les modèles internationaux exclusivement » ne sont offertes que sur nos produits en vente hors du Canada et des États-Unis, par nos distributeurs internationaux. Pour obtenir une liste de nos distributeurs internationaux autorisés, veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour laclientèle au 1-800-633-1468 afin de trouver l'emplacement d'un distributeur dans votre région.

REMARQUE: Les fonctions citées dans la table des matières qui indiquent « pour les modèles avec cable de connexion PC exclusivement », ou « avec Connexion PC uniquement » nécessiter l'achat d'un accessoire vendu séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

Le fonctionnement d'un sonar

La technologie du sonar est basée sur les ondes sonores. Le système de pêche Matrix utilise la technologie sonar pour repérer et définir la structure, le profil et la composition du fond ainsi que la profondeur directement sous le transducteur.

Le système de pêche Matrix déterminé le liéait entre la transmission de l'onde sonore et sa réflexion sur un objet. Il utilise la réflexion du signal pour déterminer la localisation, la taille et la composition d'un objet.

Le sonar est très rapide. Uneonde sonore peut voyager de la surface jusqu'à 70 m (240 pi) de profondeur et revenir en moins d'un quart de seconde. Il est donc improbable que votre embarcation puisse devancer le signal du sonar.

Sonar à double faisceau DualBeam PLUS

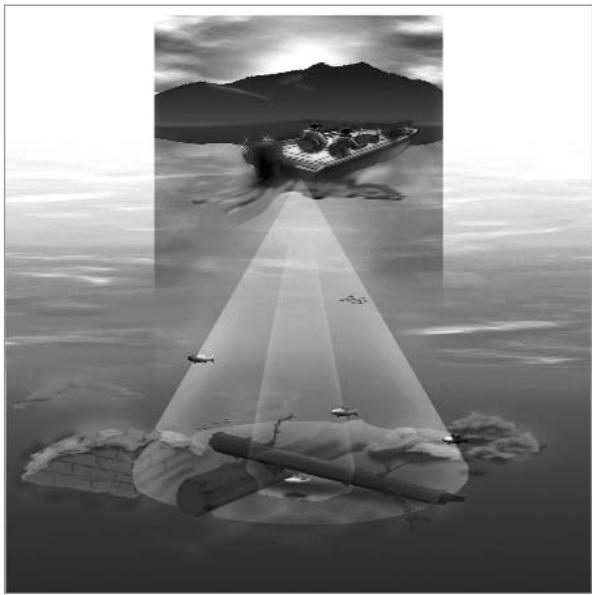

Le modele Matrix 77c émet un faisceau sonar à double fréquence de 200 KHz et 83 kHz ayant une grande couverture de 60^ . Les retours de sonar DualBeam PLUS peuvent être regroupés, visualisés séparément ou comparés en les visuaisant l'un à côté de l'autre. La technologie à double faisceau DualBeam PLUS convient parfaitement pour une vaste gamme de conditions, de l'eau peu profonde à l'eau très profonde, en eau douce comme en eau salée. La capacité de profondeur dépend de certains facteurs tels que la durée du fond, les conditions de l'eau et la façon dont le transducteur est installé.

Representations à l'écran

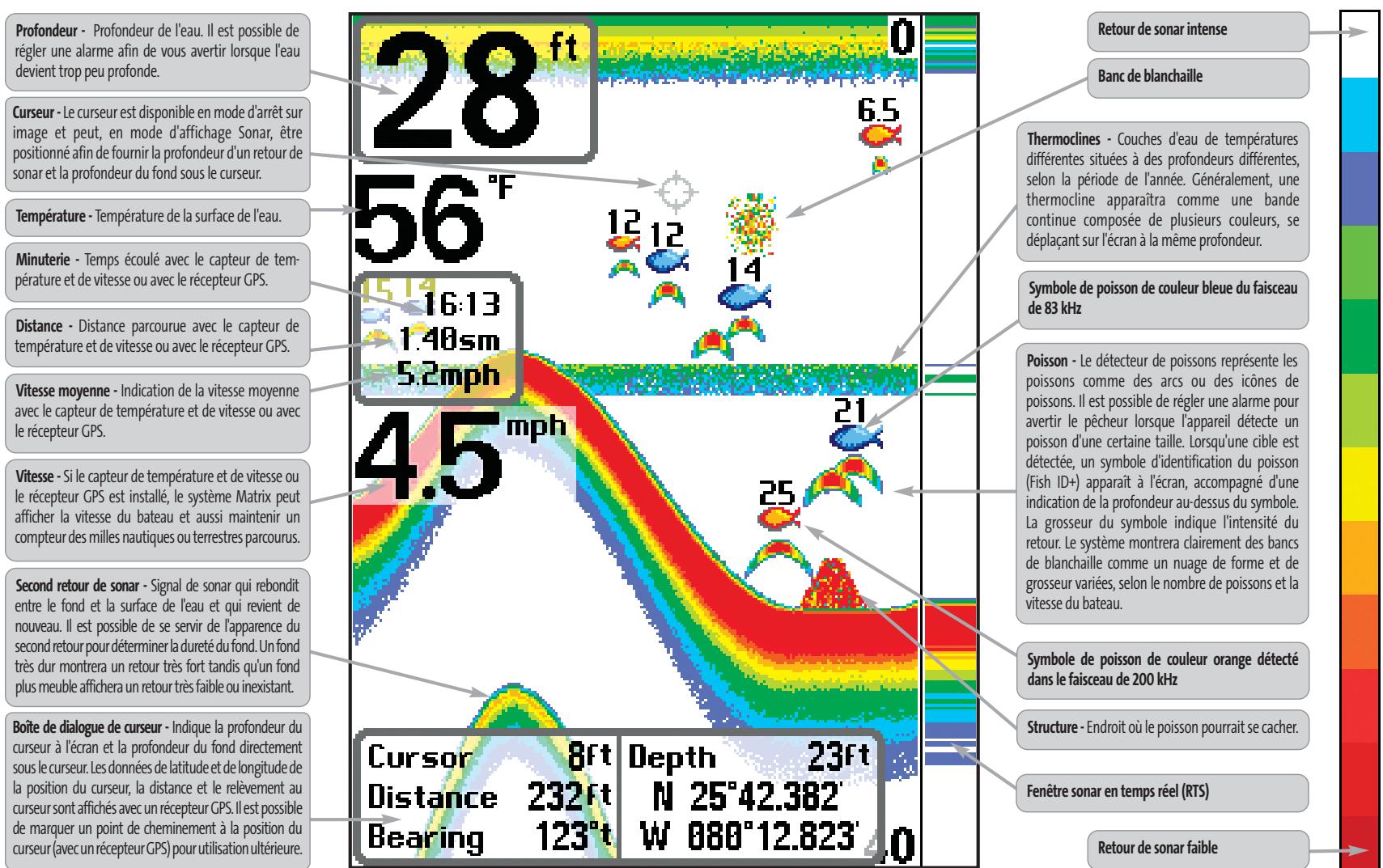

Le système de pêche Matrix peut afficher tout un événail de renseignements utiles

au sujet de la zone située sous le bateau et a proximé de celui-ci, notamment :

REMARQUE : Les entrées de cette liste portant la mention « avec capteur de température et de vitesse système de pêche Matrix. Si les deux accessoaires sont branchés, seules les données obtenues du
ou recepteur GPS » ne sont disponibles que si l'un ou l'autre desdits accessoires sont branchés au recepteur GPS seront affichées.

Modes d'affichage

Voici les modes d'affichage offerts par votre système de pêche Matrix :

Mode d'affichage Sonar
Mode d'affichage Zoom
Mode d'affichage Sonar divisé de 200 et 83 kHz
Mode d'affichage A gros chiffres.

Le mode d'affichage Sonar est le mode par défaut. Lorsque vous appuyez sur la touche Affichage (VIEW), le système affiche les modes d'affichage disponibles un à un. Lorsque vous appuyez sur la touche Quitter (EXIT), le système affiche les modes d'affichage disponibles un à un, mais en ordre inverse. Toutue vue peut être placée ou retirée de la rotation à l'aide de la fonction de sélection des affichages, à partir de l'onglet Affichages.

REMARQUE : Lorsque vous modifiez un réglage du menu qui influe sur les retours du sonar, l'écran est rafraichi immédiatement (vous n'avoz donc pas à quitter le menu pour appliquer les modifications à l'écran).

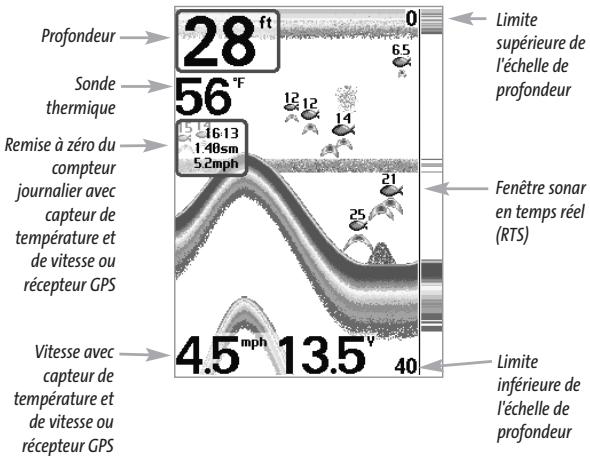

Mode d'affichage Sonar

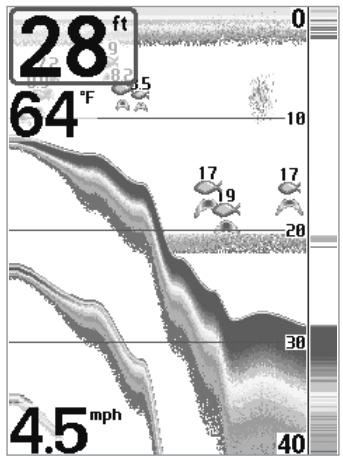

L'écran du sonar fournit un trace historique des retours de sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours les plus récents s'affichent du côté droit de la fenêtre et, avec l'apport des nouvelles données, les plus anciennes se déplacent vers la gauche. Un indicateur numérique de la profondeur est affché dans le coin supérieur gauche. Une échelle de profondeur avec des indicateurs des limites supérieure et inférieure apparait sur la cordure droite de la fenêtre, en mode d'affichage Sonar. L'échelle indique la distance entre la surface et une profondeur suffisante pour afficher le fond. L'échelle de profondeur est sélectionnée automatiquement afin de garder le fond visible à l'écran. Vous pouvez par contre la régler manuellement (voir le menu X-Press). Il existe six autres indicateurs numériques affichtant des renseignements provenant des accessoires vendus séparation. Ces zones d'information peuvent être personnalisées afin d'afficher uniquement l'information désirée (voir l'onget Réglages du menu principal - Sélection des indicateurs).

REMARQUE: Si l'indicateur de profondeur clignote, cela signifie que l'appareil a des difficultés à localiser le fond. Ceci se produit habituellément lorsque le transducteur est hors de l'eau, lorsque le bateau est en eau trop profonde ou lorsqu'il se déplace trop rapidement, ou pour toute autre raison qui empêche l'appareil de recevoir des données continues.

Arrêt sur image (Freeze Frame) – En appuyant, en mode d'affichage Sonar, sur une des touches de déplacement du curseur à quatre DIRECTIONS, l'image)cesse de défilé à l'écran et un curseur s'y affiche. Il est alors possible, à l'aide de la commande de curseur à quatre directions, de positionner le curseur sur tout retour de sonar liéamt à l'écran pour en afficher la profondeur. La fenêtre Sonar en temps réel continue d'être rafraîchie, même en mode d'arrêt sur image. Vous pouvez aussi visualiser les effets des modifications apportées aux réglages avec la fonction de mise à jour instantanée de l'image. Appuyez sur la touche Quitter pour sortir du mode d'arrêt sur image et l'image continuaera à défiler à l'écran. La fonction d'arrêt sur image n'est disponible qu'en mode d'affichage Sonar.

Comprehension de l'historique du sonar

Il s'avere important de comprendre ce qui est représenté à l'écran du système de pêche Matrix. L'écran n'affiche PAS une veritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représentée un objet détecté par le sonar à un moment donné. Comme le bateau ainsi que les cibles (poissons) peuvent être en mouvement, les retours ne montrent qu'un intervalle de temps particulier où les objets ont été détectés, et non l'emplacement exact de ces objets relativement aux autres objets affichés à l'écran.

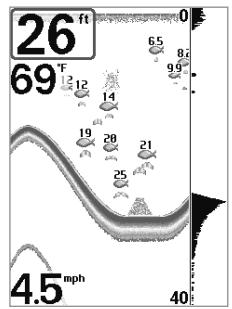

Fenêtre Sonar en temps réel (RTS)

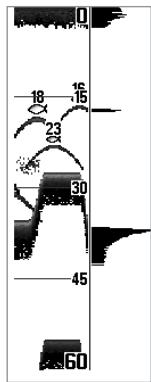

Une fenêtre sonar en temps réel (RTS) s'affiche sur le côté droit de l'écran, en mode d'affichage Sonar seulement. La fenêtre RTS se rafraîchit au rythme le plus rapide possible selon la profondeur et montre seulement les retours de la structure du fond et les poissons qui sont à l'intérieur du faisceau du transducteur. Elle indique la profondeur et l'intensité des retours de sonar (voir le menu Sonar - Fenêtre Sonar en temps réel [RTS]).

La fenêtre sonar en temps réel étroite indique l'intensité sonar au moyen de la couleur. Le rouge indique un retour intense et le bleu indique unmelon faible. La profondeur dumelon de sonar est indiquée par l'emplacement vertical dumelon sur l'échelle de profondeur de l'écran.

La fenêtre sonar en temps réel large indique l'intensité sonar à l'aide d'un diagramme à barres. La longueur des retours reportés fournit une indication quant à l'intensité du return. La profondeur du return de sonar est indiquée par l'emplacement vertical du return sur l'échelle de profondeur de l'écran.

Mode d'affichage Zoom du sonar

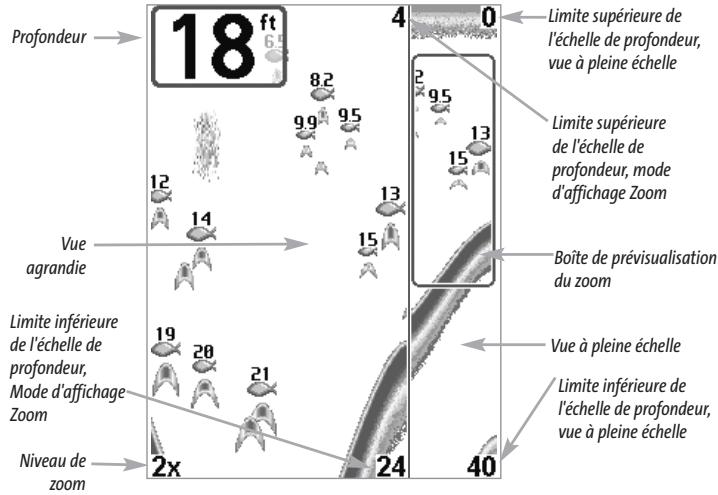

Le mode d'affichage Zoom augmente la résolution de l'écran pour désigner les retours de sonar qui sont très près les uns des autres, comme ceux de poissons en suspension près du fond ou dans une structure. Dans le mode d'affichage Zoom, l'écran est divisé en deux dans le but d'afficher une partie étroite de l'écran en pleine échelle sur la croite et le zoom sur la gauche. La vue à pleine échelle du côte droit contient également une boîte de prévisualisation du zoom, montrant qu'elle plage de l'échelle a été agrandie dans la partie gauche de l'écran. La boîte de prévisualisation du zoom suit le fond dans la vue à pleine échelle.

À mesure que la profondeur change, l'affichage zoom se rafraîchit automatiquement pour afficher une vue agrandie du fond. La boîte de prévisualisation du zoom montre la position de la partie agrandie en relation avec l'échelle complète. Le niveau de zoom ou d'aggrandissement est indiqué dans la partie inférieure gauche de l'écran et peut être modifié au besoin des conditions (voir Menu X-Press - Niveau de zoom). Les chiffres de l'échelle de profondeur du zoom indiquent les limites supérieure et inférieure de profondeur de la section d'eau affichée.

Un indicateur numérique de la profondeur est affiché dans le coin supérieur gauche de l'écran. Il n'est pas possible de personnaliser les indicateurs numériques en mode d'affichage Sonar, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

Mode d'affichage Zoom Sonar

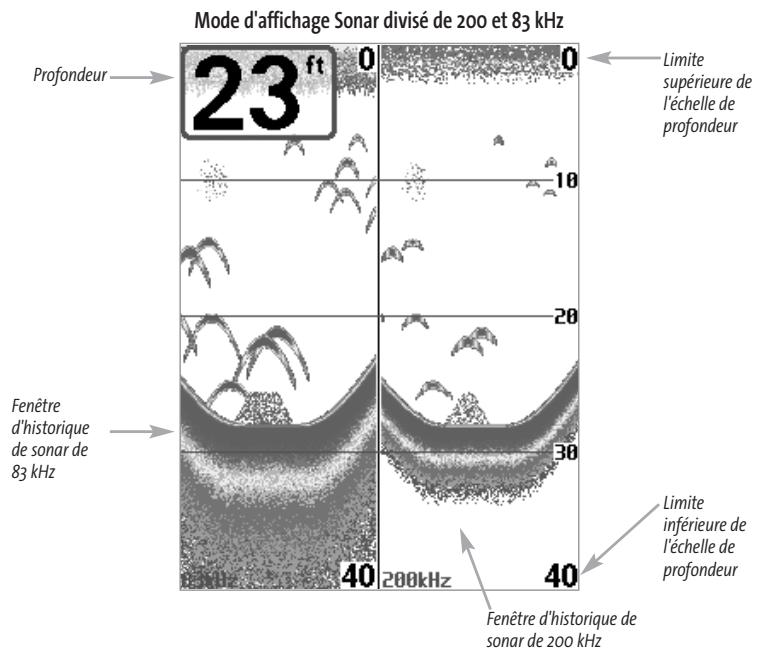

Mode d'affichage Sonar divisé de 200 et 83 kHz

Le mode d'affichage Sonar divisé affiche les retours sonar du faisceau de 83kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200kHz du côté droit. Un indicateur numérique de la profondeur est toujoursprésent dans le coin supérieur gauche de l'écran. Vous pouvez vous servir du mode d'affichage Sonar divisé pour comparer les retours sonar du faisceau large de 83kHz à ceux du faisceau étroit de 200kHz , en les visuaisant l'un à côté de l'autre.

Il n'est pas possible de personnelier les indicateurs numériques en mode d'affichage Sonar divisé, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

Mode d'affichage A gros chiffres

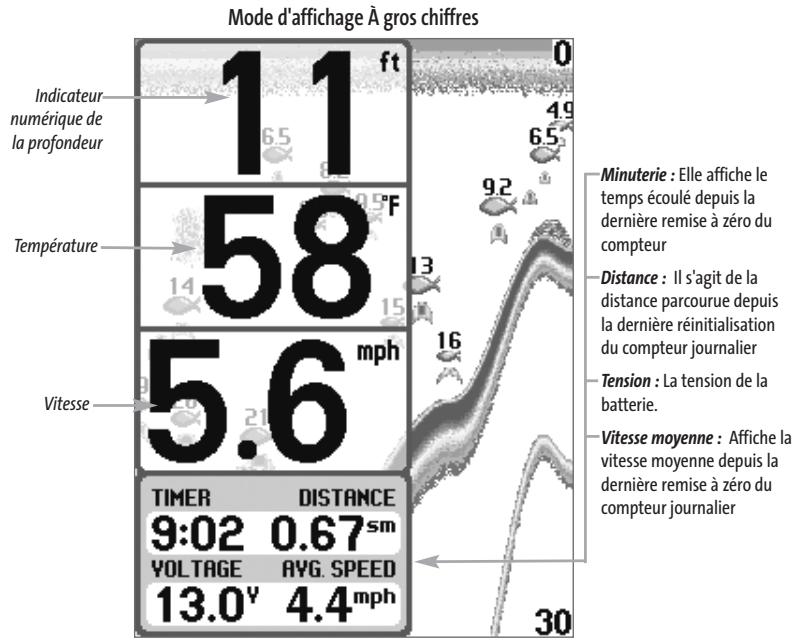

Le mode d'affichage À gros chiffres fournit des données numériques dans un format facile à生存. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que le compteur journalier ne sont affichés que si les accessoires appropriés sont branchés au système. Le compteur journalier affiche la distance parcoursue, la vitesse moyenne et le temps écoué depuis la première remise à zéro. Il est impossible de personneliser les indicateurs numériques dans le mode d'affichage À gros chiffres.

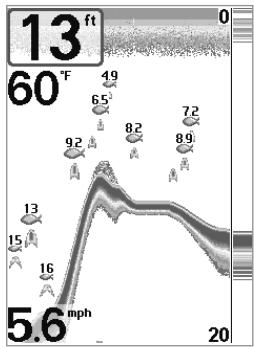

Représentation du fond

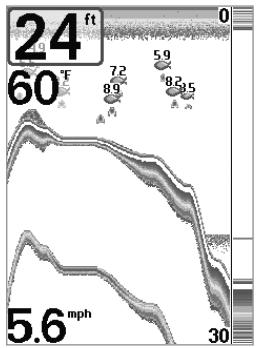

À mesure que le bateau se déplace, l'appareil enregistre graphiquement les changements de profondeur à l'écran pour creer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. Un fond dur, tels des sédiments compactés ou du roc plat, apparaître à l'écran comme une ligne plus mince. Un fond meuble, comme de la boue ou du sable, apparaître à l'écran comme une ligne plus épaisse. Un fond rocheux a une appearance brisée et inégale.

REMARQUE: Un fond incliné apparaitra à l'écran comme une ligne plus épaissé. Les fonds plus durs seront représentés en rouge et les fonds meubles en bleu.

Les retours de sonar du fond, de la structure et des poissons peuvent être représentés dans les modes suivants : identification de structure (Structure ID) ou de ligne blanche (WhiteLine). Voir le menu X-Press du sonar - Affichage du fond, pour obtenir de plus amples détails sur la façon de régler cette fonction.

La fonction Identification de structure (Structure ID) affiche les retours faibles en bleu et les retours intenses en rouge.

La fonction Ligne blanche (WhiteLine) représenté les retours de sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairément le fond à l'écran.

Touches de fonction

La touche Mise en marche et éclairage (POWER/LIGHT) sert à allumer et étéindre le détector de poissons ainsi qu'à régler la fonction de rétroéclairage et les couleurs de l'écran. Appuyez momentarily sur la touche Mise en marche et éclairage afin demettre l'unité en circuit. Un écran de démarrage s'affiche jusqu'à ce que le détector de poissons s'active.

Touche Mise en marche et éclairage (POWER/LIGHT)

La touche Mise en marche et éclairage (POWER/LIGHT) sert à allumer et étéindre le détector de poissons ainsi qu'à régler la fonction de

rétroéclairage et les couleurs de l'écran. Appuyez momentarilyement sur la touche Mise en marche et éclairage afin demettre l'unité en circuit. Un écran de démarrage s'affiche jusqu'à ce que le détecteur de poissons s'active.

Pour activer la fonction de rétroéclairage de l'écran ou pour régler la couleur de fond, appuyez sur la touche en marche et éclairage (POWER/LIGHT) pour acceder au menu Éclairage et arrêté-plan. Utilisez les touches de la commande de curseur à

quatre directions pour sélectionner Éclairage et arrêté-plan, puis servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour en modifier les réglages. Appuyez sur la touche Quitter pour sortir du menu Éclairage et arrêté-plan.

Enoncez et maintenez enforcée la touche Mise en marche et éclairage pendant trois secondes pour éteindre l'appareil. Un message s'affiche, vous informant du-delai en secondes avant l'arrêt de l'appareil. Vous devriez toujours éteindre votre détector de poissons en appuyant sur la touche Mise en marche et éclairage. Ainsi, la procédure d'arrêt de l'appareil s'effectue correctement et les réglages des menus sont sauvegardés.

Touche Affichage (VIEW)

La touche Affichage sert à parcourir les modes d'affichage disponibles. Appuyez sur la touche Affichage pour passer à l'affichage suivant. Appuyez sur la touche Affichage à plusieurs reprises pour passer en revue tous les affichages disponibles. Il est possible de désactiver des modes d'affichage dans le but d'optimiser le système selon vos exigences personnelles de pêche (voir l'onglet Affichages du menu principal).

Touche Menu (MENU)

La touche Menu sert à acceder au système de menus.

Menu Options de démarrage - Appuyez sur la touche Menu au cours de l'initialisation du système pour visualiser le menu des options de démarrage.

Menu X-Press - Appuyez sur la touche Menu une fois pour afficher le menu X-Press du sonar. Le menu X-Press vous permet d'acceder aux réglages les plus utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press est affché, vous pouvez utiliser les touches de déplacement du curseur vers le HAUT ou vers le BAS pour Sélectionner un élément de menu particulier. Dès que vous modifiez un paramètre (à l'aide des touches de déplacement du curseur de GAUCHE ou de DROITE), le menu X-Press se réduit temporairement et l'écran se rafraîchit s'il est affecté par le réglage que vous venez d'effectuer, de sorte que vous pouvez visualiser immédiatement les effets du changement apporté. Réactivé le menu X-Press en appuyant sur les touches de déplacement du curseur vers le HAUT ou vers le BAS.

Menu principal - Appuyez sur la touche Menu à deux reprises pour afficher le menu principal à onglets. Le menu principal du système estOrganisé en onglets afin de vous aider à trouver un menu particulierrapidement : les onglets Alarmes, Sonar, Reglages, Affichages et Accessoires font partie du menu principal à onglets. Utilisez les touches de GAUCHE et de DROITE de la commande de curseur à quatre directions pour selectionner un onglet. Servez-vous ensuite des touches de déplacement du curseur vers le HAUT et vers le BAS pour selectionner un élément du menu, puis appuyez sur les touches de GAUCHE et de DROITE pour modifier un paramètre.

Commande de curseur à quatre directions

Servez-vous des touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément du menu, puis des touches de GAUCHE ou

de DROITE pour modifier un paramètre du menu.

REMARQUE : Les sélections de menu sont exécutées et sauvégardées immédiatement sans qu'aucune autre mesure soit nécessaire.

En mode d'affichage Sonar, vous pouvez appuyer sur n'importe qu'elle touche pour activer la fonction d'arrêt sur image, puis utiliser ensuite la commande de curseur à quatre DIRECTIONS pour positionner le curseur à l'endroit désiré sur l'écran.

Touche Quitter (EXIT)

La touche Quitter (EXIT) a de multiples fonctions :

• Si une alarme s'est déclenchée, appuyez sur la touche Quitter pour la désactiver.
• Si un onglet du menu principal est sélectionné, appuyez sur la touche Quitter pour sortir du mode menu et returner à l'affichage.
• Si un menu est actif, appuyez sur la touche Quitter pour returner au niveau précédent dans le menu du système.
• En appuyant sur la touche Quitter, vous pouvez aussi parcourir les modes d'affichage disponibles en ordre inverse.
• Si la fonction d'arrêt sur image est activée, appuyez sur la touche Quitter pour revenir au mode de défilament d'écran.

Bus d'accessoires

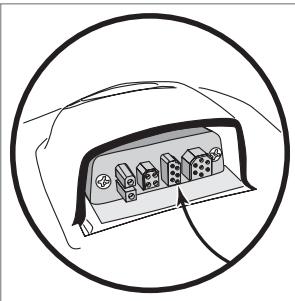

Utilisez le bus d'accessoires pour étendre la fonctionnalité de votre système de péche Matrix. Les accessoires se branchent directement dans le système de péche Matrix et permettent d'activer des fonctions perfectionnées comme le WeatherSense, la fonctionnalité GPS et la liaison de sonar sans fil SmartCast. Des ontlets et des options de menu supplémentaires s'avont auto-matiquement au

système de menus lorsqu'vous branchez un accessoire à l'appareil. Il est même possible de brancher plusieurs accessoires en même temps. Consultez la section traitant de l'onglet Accessoires du menu principal et la section Accessoires du système de pêche Matrix du présent guide, ainsi que le guide d'utilisation de l'accessoire pour obtenir de plus amples renseignements.

REMARQUE: Les accessoires nécessaires pour activer les fonctionnalités WeatherSense et GPS ainsi que la liaison de sonar sans fil SmartCast sont vendus séparément. Veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements..

HUMMINBIRD Matrix 77

Press MENU for Startup Options

Il s'agit d'un écran titre typique du Matrix 77c

Mise en marche de l'appareil

Pour allumer votre système de pêche Matrix, appuyez sur la touche Mise en marche et éclairage (POWER/LIGHT). Un écran de démarrage s'affiche jusqu'à ce que le système de pêche se mette en fonction. Le système de pêche entra en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur.

Le système de menus

Le système de menus est divisé en modules faciles à utiliser. Les composants principaux du système de menus sont

Menu Options de démarrage - Appuyez sur la touche Menu au cours de l'initialisation du système pour visualiser le menu des options de démarrage.

Menu X-Press

Menu X-Press - Le menu X-Press vous permet d'acceder aux réglages modifiés le plus souvent sans devoir naviguer dans tout le système de menus. Appuyez sur la touche Menu une fois pour afficher le menu X-Press. Lorsque vous sélectionnez un élément du menu X-Press, ce menu se réduit pour ne laisser que l'objet de menuChoisi à l'écran. Utilise les touches de déplacement du curseur vers le HAUT ou vers le BAS pour réactiver le menu X-Press.

REMARQUE: Les options du menu X-Press varient selon le mode d'affichage actif au moment où vous appuyez sur la touche Menu.

Elles varient également en fonction du mode utilisateur choisi (Normal ou Avance).

Onglets du menu principal - Les menus utilisés moins fréquèment sont regroupés dans le menu principal. Le menu principal regroupe les ontlets suivants pour vous aider à tracer un élément de menu particulier : Alarmes, Sonar, Réglages, Affichages et Accessoires.

Menu principal - Mode utilisateur Normal

Appuyez sur la touche Menu à deux reprises pour afficher le menu principal, puis utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour sélectionn un onglet. Servez-vous ensuite des touches de déplacement du curseur vers le BAS ou vers le HAUT pour sélectionn un élément de menu particulier sous cet onglet, puis appuyez sur les touches de GAUCHE et de DROITE à nouveau pour modifier l'élement de menu choisi. Appuyez sur la touche Quitter (EXIT) pour revenir rapidement au haut de l'onglet. Une flèche pointant vers le bas apparaissant dans la partie inférieure du menu indique qu'il est possible de parcourir d'autres éléments de ce menu à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que

vous pouvez utiliser les touches de déplacement du curseur de GAUCHE ou de DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.

REMARQUE: Les options du menu principal varient selon le mode utilisé (Normal ou Avancé).

Mode utiliser (Normal ou Avancé) – Le mode utilisé Avancé a été créé pour les utilisateurs qui désirent un niveau de contrôle élevé sur le système de pêche, et le mode utilisé Normal pour les utilisateurs qui préférent plus de simplicité et moins d'options dans les menus. En mode utilisé Avancé, plus d'options sont offertes dans le système de menus. Tout changement effectué en mode utilisé Avancé demeure en fonction lorsque vous revenez en mode utilisé Normal. Voir l'onglet Réglages du menu principal – Mode utilisé, afin d'obtenir des directives précises sur la façon de passer au mode utilisé Avancé.

Onglet sonar - Mode utilisateur Normal

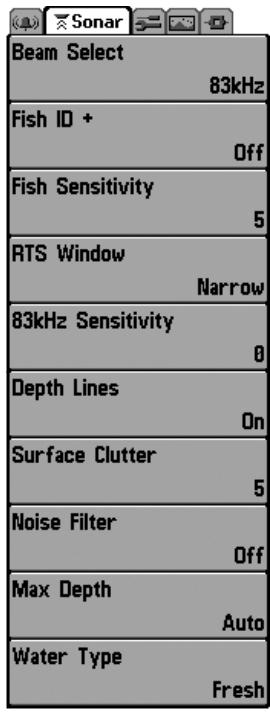

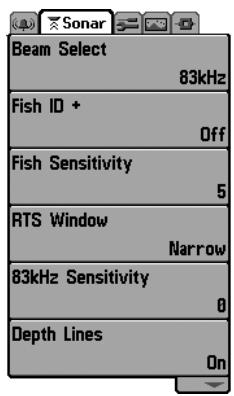

Onglet sonar - Mode utiliser Avance

Mise à jour de l'écran immédiate (Total Screen Update): Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraîchi immidiatement (vous n'avez donc pas à quitter le menu pour visualiser les modifications à l'écran).

Menu Options de démarrage

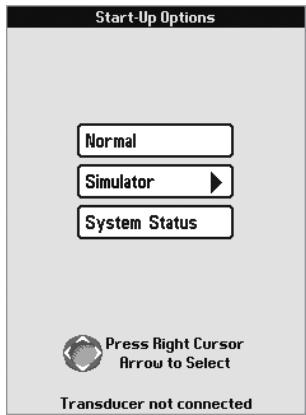

Appuyez sur la touche Menu lorsque l'écran titre s'affiche pour acceder au menu des options de démarrage.

Menu Options de démarrage

Utilisez les touches de déplacement vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour sélectionner l'une des options suivantes. Si vous attendez trop longtemps, le système revendra par défaut au mode de menu actuellément en surbrillance
Assultez les paragraphs suivants pour obtenir des 15 amples renseignements au sujet de chacun de lachoix.

Utilisation en mode Normal

Passez au mode Normal pour les activités sur l'eau avec transducteur branché. Vote système de pêche Matrix dispose de méthodes perfectionnées pour détecter la présence d'un transducteur. Si un transducteur fonctionnel est branché à l'appareil, le mode utiliseur Normal est lancé automatiquement au démarrage et vous pouvez ainsi utiliser le système de pêche Matrix sur l'eau.

Voupez quitter le mode Connexion PC en eteignant le système de péche Matrix.

Simulateur

Passez au mode Simulateur pour apprendre comment utiliser le système de pêche Matrix avant demettre vosere bateau à l'eau. Le mode Simulateur est un outil très puissant qui simule le fonctionnement sur l'eau en rafraîchissant l'écran au hasard. Nous vous recommendons de parcourir ce guide tout en vous pratiquant en mode Simulateur, puisque tous les menus fonctionnement et modifient l'écran comme si vous utilisiez l'appareil en mode Normal.

REMARQUE : Pour profiter de tous les avantages du mode Simulateur, il est important de selectionner ce mode manuellement à partir du menu Options de démarrage, plutilot que de laisser le système de pêche Matrix entre en mode Simulateur automatiquement ( comme il le fera automatiquement à la mise sous tension, si aucun transducteur n'est branché). En selectionnant le mode Simulateur manuellement à partir du menu Options de démarrage, vous pouvez configurer à l'avance le système de pêche Matrix pour le fonctionnement sur l'eau. Toute modification apportée aux menus sera sauvégardée pour'utilisation ultérieure.

Simulator

Un message s'affichera à l'écran régulierement pour vous rappeler que l'appareil est en mode Simulateur.

Vous pouvez quitter le mode Simulateur en éteignant le système de pêche Matrix.

SYSTEM STATUS

Self Test

PASSED

S/N

41028998001

SOFTWARE VERSION

2.540

VOLTAGE TOTAL TIME

12.7v 0hrs

PCB S/N

00410281652

PressVIEWforNextScreen

Écran d'autovérickation

de I'Etat du système

SYSTEM STATUS

Écran du test des accessoires

de I'etat du systeme

Etat du système

Permet d'afficher les connexions et de lancer un autotest du système.

Les modes d'affichage suivants s'affichent l'un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage (VIEW) en visualisant l'État du système :

• Autoverification
• Test des accessoires.

La fonction Autovérickation affiche les résultats d'une vérification interne, dont le nombre de série de l'appareil, le numéro de série de la carte à circuit imprimé, la version du logiciel, le nombre total d'heures de fonctionnement et la tension de la batterie.

Le Test des accessoires fournit la liste des accessoires branchés au système.

REMARQUE: Le capteur de vitesse sera détecté seulement si la roue à aubes a bouge depuis la mise sous tension du système de pêche Matrix.

Vous pouvez quitter le mode État du système en éteignant l'appareil.

Connexion PC

(avec cable de connexion PC seulement)

Utilisez la fonction Connexion PC pour effectuer une mise à jour du logiciel de la tête de commande Matrix. L'accès à cette fonction nécessite l'utilisation d'un cable de connexion PC, avec lequel vous obtiennent des instructions complètes.

REMARQUE: Le cable de connexion PC est vendu séparément. Veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements.

Vou pouve quitter le mode Connexion PC en eteignant le système de pêche Matrix.

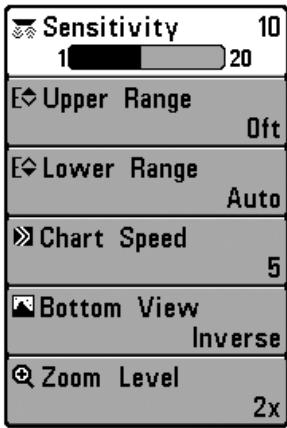

Menu X-Press du sonar

Menu X-Press du sonar

Le menu X-Press du sonar vous donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche Menu une fois, peu importe le mode d'affichage du sonar, pour acceder au menu X-Press du sonar.

REMARQUE: La limite supérieure de l'échelle de profondeur n' apparait à l'écran qu'en mode utilisé Avancé, dans les modes d'affichage Sonar, Sonar divisé et À gros chiffres.

REMARQUE: Le niveau de zoom n'apparait qu'en mode d'affichage Zoom du sonar.

Sensibilité

La commande de sensibilité contrôle le niveau de détaïl à

l'écran. En augmentant la sensibilité, le détecteur affiche plus de retours de sonar de petits poissons d'appât et de débris en suspension dans l'eau; il se pourrait toutefois que l'écran devienne encombre. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité permet d'afficher des retours plus faibles qui pouraient s'avérer d'un certain contrôle. En réduisant la sensibilité, vous éliminez de l'écran les parasites parfois Presents dans l'eau boueuse ou troublée. Si le réglage de sensibilité est trop bas, il se peut que des retours de sonar de poissons ne s'affichent pas.

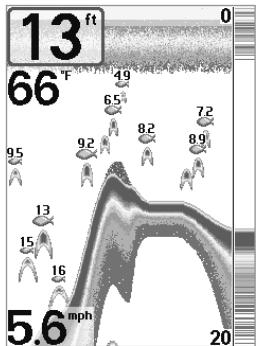

Sensibilité réglée à Faible

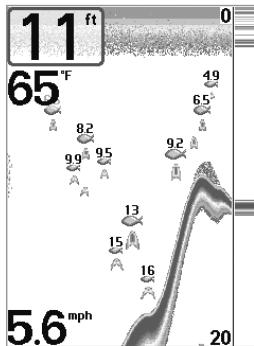

Sensibilité réglée à Moyenne

Sensibilité régée à Elevée

Réglage de la sensibilité :

1. Sélectionnez l'options Sensibilité à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier à la hausse ou à la baisse le réglage de sensibilité (faible = 1, élevé = 20, valeur implicite = 10).

Upper Range 35ft 0 1490

Liminé supérieure de l'échelle de profondeur (mode utilisateur Avancé; exclusif aux modes d'affichage Sonar, Sonar divisé et À gros chiffres)

La limite supérieure de l'échelle de profondeur est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar, Sonar divisé et À gros chiffres. L'option de menu Limite supérieure de l'échelle de profondeur n'est disponible qu'en mode utilisateur Avancé (voir onglet Réglages du menu principal : mode utilisateur), dans les modes d'affichage Sonar, Sonar divisé et À gros chiffres. On règle souvent la limite supérieure de l'échelle de profondeur de pair avec la limite inférieure.

À titre d'exemple, si vous étés interessed à la zone située entre 6 m et 15 m (20 pi et 50 pi) de profondeur, vous devriez régler la limite supérieure à 6 m (20 pi) et la limite inférieure à 15 m (50 pi). Le mode d'affichage Sonar montrera ensuite la plage de 9 m (30 pi) située entre 6 m (20 pi) et 15 m (50 pi) de profondeur, sans montrer la surface ni le fond (en supposant que le fond est plus bas que 15 m [50 pi]), et montrera plus de détails pour ladite zone.

REMARQUE: L'appareil conservevera un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite supérieure de l'échelle de profondeur :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis Sélectionnez Limité supérieure de l'échelle de profondeur à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier à la hausse ou à la baisse la limite supérieure de l'échelle de profondeur (de 0 pi à 1490 pi ou de 0 m à 497 m [pour les modèles internationaux exclusivement], valeur implicite = 0).

Liminé inférieure de l'échelle de profondeur La limite inférieure de l'échelle de profondeur est la limite

de la zone la plus profonde qui sera montré à l'écran. Le mode automatique est régé par défaut. En mode automatique, la limite inférieure de l'échelle de profondeur est régée par l'appareil de façon à suivre le fond. Entrez un réglage spécifique de profondeur pour passer en mode manuel. Réglez manuellement les limites inférieure et supérieure de l'échelle de profondeur lorsque vous recherchez des poissons ou une structure de fond à une profondeur particulière. Le symbole M s'affichera dans le coin inférieur droit de l'écran lorsque vous commenceriez à régler manuellement la limite inférieure de l'échelle de profondeur, pour indiquer le passage en mode manuel..

Par exemple, si vous pêchez dans une eau profonde de 18 m (60 pi), mais que vous n'étés intersexé qu'aux premiers 9 m (30 pi), soit de la surface jusqu'à 9 m de profondeur, vous devriez régler la limite inférieure de l'échelle de profondeur à 9 m. L'écran affichera la plage de 0 à 9 m, vous permettant de la visualiser avec plus de détails que s'il représentait les échos de sonar jusqu'au fond.

REMARQUE: L'appareil convertera un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite inférieure de l'échelle de profondeur :

1. Sélectionnez l'option Limite inférieure de l'échelle de profondeur à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier à la hausse ou à la baisse la limite inférieure de l'échelle de profondeur (Automatique, de 10 pi à 1 500 pi, de 3 m à 500 m [pour les modèles internationaux exclusivement], valeur implicite = Automatique).

Vitesse de défilament

La vitesse de défilament déterminé la vitesse à laquelle

l'information du sonar se déplace à l'écran et par conséquent, le niveau de détail affchéé. Une vitesse plus grande montre plus d'information, et c'est ce que préférent la plupart des pêcheurs à la ligne; toutes, l'information du sonar défile rapidement à l'écran. En réglant une vitesse plus lente, l'information demeure plus longtemps à l'écran, mais les détails du fond et des poissons deviennent compressés et peuvent être plus difficiles à interpréter. Quelle que soit la vitesse de défilament, la fenêtre sonar en temps réel est mise à jour à la vitesse maximum possible pour les conditions de profondeur. Sélectionnez la vitesse de défilament selon vos préférences.

Réglage de la vitesse de défillement :

1. Sélectionné l'options Vitesse de défilament à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier à la hausse ou à la baisse la vitesse de défilament (1 à 9, Ultra, ou 1 = lent, 9 = rapide, Ultra = la plus grande vitesse, valeur implicite = 4 ).

Affichage du fond

La fonction Affichage du fond permet de selectionner la

méthode utilisée pour représentier le fond et la structure à l'écran. La fonction Identification de structure (Structure ID) affiche les retours faibles en bleu et les retours intenses en rouge. La fonction Ligne blanche (WhiteLine) représenté les retours de sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairément le fond à l'écran. (Voir l'option Représentation du fond pour plus de détails.)

Réglage de l'affichage du fond :

1. Sélectionnez l'options Affichage du fond à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage d'affichage du fond (Identification de structure [Structure ID], Ligne blanche [WhiteLine], valeur implicite = Identification de structure [Structure ID])

Niveau de zoom (en mode d'affichage Zoom du sonar exclusivement)

Le niveau de zoom règle le facteur d'agrandissement du mode d'affichage Zoom du sonar. Ce réglage n'est accessible qu'à partir du menu X-Press, lorsque le mode d'affichage Zoom du sonar est activé. Servez-vous du zoom pour augmenter la résolution de l'écran, afin de désigner les retours de sonar très rapprochés l'un de l'autre.

Réglage du niveau de zoom :

1. Sélectionnez l'options Niveau de zoom à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur à quatre DIRECTIONS vers la GAUCHE ou vers la DROITE pour modifier le niveau de zoom de l'affichage Zoom du sonar (2x, 4x, 6x, 8x, valeur implicite = 2x).

REMARQUE: La boite de prévisualisation du zoom suit le fond et ne peut être déplacee par l'utiliseur.

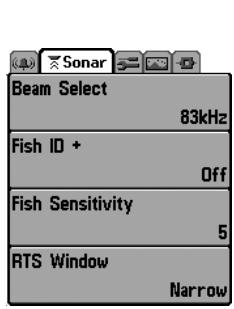

Menu Sonar

Onglet Sonar du menu principal

Appuyez sur la touche Menu à deux reprises pour acceder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de selectionner l'onglet Sonar.

REMARQUE: La sensibilité du faisceau de 83 kHz, les courbes bathymétriques, l'interfERENCE de surface, le filtré de bruit, la profondeur maximale et le type d'eau n'apparaissent qu'en mode utilisateur Avancé.

Sélection de faisceau

La fonction Sélection de faisceau permet de régler les cteur qui s'afficheront à l'écran.

Lorsque cette fonction est réalisée à 200/83 kHz, les retours des deux faisceaux sont regroupés. Le mode d'affichage Sonar divisé continue d'afficher les retours du sonar de chaque faisceau dans leurs fenêtres respectives. Les renseignements regroupés sont montrés dans les modes d'affichage Sonar, Zoom du sonar et À gross chiffres. La fenêtre RTS, en mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque la fonction est réalisée à 200 kHz, seuls les retours du faisceau étroit de 200 kHz seront affichés en mode d'affichage Sonar, Zoom du sonar et À gros chiffres. Le mode d'affichage Sonar divisé continuaera d'afficher les retours des deux faisceaux dans leurs fenêtres respectives. La fenêtre RTS du mode d'affichage Sonar affichera les retours du Faisceau étroit de 200 kHz.

Lorsque la fonction est reglee à 83 kHz, les retours du faisceau large de 83 kHz seront affichés en mode d'affichage Sonar et Å gros chiffres. Le mode d'affichage Sonar divisé continuaera d'afficher les retours des deux faisceaux dans leurs fenêtres respectives. La fenêtre sonar en temps réel (RTS) affichera les retours du faisceau large de 83 kHz.

Réglage de la fonction Sélection du faisceau :

1. Sélectionnez l'option Sélection de faisceau à partir du menu principal.
2. Utilisez les touches de déplacement du curseur à quatre DIRECTION de GAUCHE et de DROITE pour sélectionner soit le faisceau de 200kHz , soit celui de 83kHz , soit les deux (200 et 83kHz ). (200/83 kHz, 200 kHz, 83 kHz, valeur implicite = 200 kHz)

Fish ID+

Identification de poisson (Fish ID+)

L'option d'identification des poissons (Fish ID+) utilise des

algorithms de traitement avances du signal afin d'interpréter les retours de sonar et d'afficher une icône de poisson lorsque des conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, l'appareil affiche une icône de poisson et un chiffre juste au-dessus de cette icône, indiquant la profondeur du retour interprétré comme étant un poisson. Trois icônes différentes de poissonns illustrrent l'intensité dueturn sonar et fournissent une indication relative de la taille du poisson.

Les modèles de sonar à double faisceau PLUS représentent les cibles détectées dans le faisceau étroit de 200 kHz comme des symboles de poisson de couleur orange, et les cibles détectées dans le faisceau large de 83 kHz comme des symboles de poisson de couleur bleue.

Symboles de poisson de couleur orange dans un faisceau etroit de 200 kHz

Symboles de poisson de couleur bleue dans un large faisceau de 83 kHz

Faisceau du transducteur et arcs de poisson

Lorsque l'option d'identification des poisson sont désactivée, le système de péche affiche les retours de sonar bruts à l'écran. Ces retours prennt souvent la forme d'arcis, indiquant des cibles potentielles. En raison de l'angle du faisceau du transducteur, la distance à un poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu'il en sort; cette variation de distance creé un arc de poisson à l'écran. La vitesse du bateau, la vitesse de défilament et la position du poisson dans le faisceau affectent directement la forme de l'arc.

Activation et déactivation de la fonction Identification de poisson (Fish ID+):

1. Sélectionnez l'option d'identification de poisson à partir du menu principal.
2. Utilisez les touches de déplacement du curseur à quatre DIRECTIONS vers la GAUCHE ou vers la DROITE pour activer ou désactiver la fonction d'identification de poisson (Activée, désactivée, valeur par défaut = désactivée)

Sensibilité de repérage de poisson

La sensibilité de repêrage de poisson permet de régler le détention de la fonction Identification des poissons. Le besoin estaux retours plus faibles d'être affichés comme des poissons. Il est une espèce de poisson plus petite ou des poissons d'appaits. Lesins élevé permet d'afficher moins d'icones de poisson sénéson faibles. Ceci est utile pour identifier une espèce de sensibilité de repêrage de poisson est utilisé de pair avec la poisson. Il faut que la fonction Identification de poisson (Fish) et la sensibilité de repêrage de poisson puisse avoir un effet sur lesés comme des poissons.

Réglage de la sensibilité de repérage de poisson :

1. Sélectionnez l'options Sensibilité de repêrage de poisson à partir du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de sensibilité de repérage de poisson (Fable = 1, Élevée = 10, valeur implicite = 5)

RTS Window

Narrow

Fenêtre sonar en temps réel (RTS)

La fonction Fenêtre sonar en temps réel (RTS) permet de régler

la largeur de cette fenetre à Large ou Étroite, ou de la désactiver, dans le mode d'affichage Sonar. Cette fenetre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à l'intérieur du faisceau du transducteur. (Voir la section Fenetre sonar en temps réel (RTS) pour obtenir de plus amples renseignements.)

Fenêtre sonar en temps réel (Large)

Fenetre sonar en temps reel (Etroite)

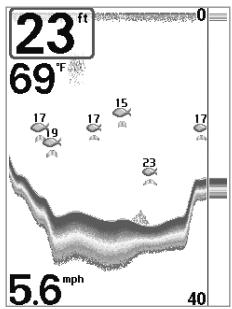

Fenetre sonar en temps reel (Désactivée)

Réglage de la fenêtre sonar en temps réel :

1. Sélectionnez l'option Fenêtre sonar en temps réel à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier la largeur de la fenetre sonar en temps réel (Large, Étroite, Déactivée, valeur implicite = Large).

83kHz Sensitivity

Sensibilité du faisceau de 83 kHz

(mode utiliseaur Avancé)

La fonction Sensibilité du faisceau de 83 kHz modifie la sensibilité du faisceau de 83 kHz. Si vous augmentez la sensibilité du faisceau de 83 kHz, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles serontopsisents. L'option de menu Sensibilité du faisceau de 83 kHz n'est disponible qu'en mode utilisateur Avancé (voir I'onglet Réglages du menu principal : mode utilisateur).

Réglage de la sensibilité du faisceau de 83 kHz :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'option Sensibilité du faisceau de 83 kHz à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur à quatre DIRECTIONS de GAUCHE et de DROITE pour régler la sensibilité du faisceau de 83kHz (10 à +10, valeur implicite = 0)

Depth Lines

Courbes bathymétriques

(mode utiliseateur Avancé)

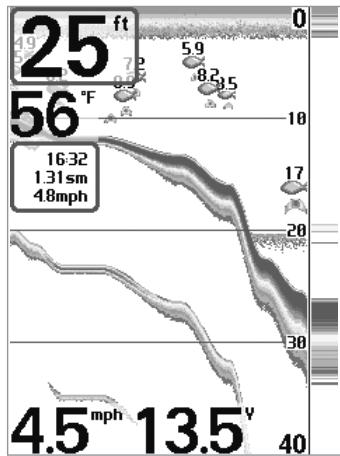

Les courbes bathymétriques divisent l'écran en quatre sections égales, séparées par trois courbes bathymétriques horizontales. La profondeur de chaque courbe est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les courbes bathymétriques. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage des courbes bathymétriques :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez Courbes bathymétriques à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver les courbes bathymétriques (Activée, Déactivée, valeur implicite = Activée).

Interférence de surface (mode utilisateur Avancé)

L'interférence de surface permet d'ajuster le filtré qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

REMARQUE: Si la fonction d'interfERENCE de surface est reglee a moins que 5, l'intensite de signal affichee est reduite pour les cibles (poissons) pres de la surface.

Réglage du niveau d'interférence de surface :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis Sélectionnez l'option Interférence de surface à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'interfERENCE de surface (Fable = 1, Élevé = 10, valeur implicite = 5).

Filtre de bruit (mode utiliser Avancé)

La fonction de filtrage du bruit permet de réduire les interférences à l'écran provenant de sources comme le moteur du bateau, la turbulence ou autres dispositifs du sonar. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

REMARQUE: La déactivation élimine complètement le filtré; les réglages Bas, Moyen et Haut filtront progressivement les retours du sonar. Dans certaines situations d'eau profonde, le réglage Haut pourrait empêcher l'appareil de tracer le fond.

Réglage du filtré de bruit :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Filtré de bruit à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage du filtré de bruit (Désactivé, Faible, Moyen, Élevé, valeur implicite = Faible).

Profondeur maximale (mode utilisateur Avancé)

La fonction Profondeur maximale permet de régler la profondeur maximale de sondage de l'appareil. Vous pouvez régler votre système de pêche Matrix de façon à ce que son rendement soit optimisé pour la profondeur à laquelle vous pêchez. Lorsqu'une profondeur maximale est régée, l'appareil necherche pas à acquérir de données des profondeurs sous cette limite et cela améliore son rendement général. En mode automatique, l'appareil prend des lectures du fond au besoin (dans la mesure de ses capacités). Si le fond est plus bas que le réglage de profondeur maximale, l'indicateur numérique de la profondeur se mettra à clignoter, indiquant par ce fait que l'appareil ne peut le localiser. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage de la profondeur maximale :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'options Profondeur maximale à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de profondeur maximale (Automatique, de 10 pi à 1500 pi, de 3 m à 500 m [pour les modèles internationaux exclusivement], valeur implicite = Automatique).

Type d'eau (mode utiliser Avancé)

L'option Type d'eau sert à configurer l'appareil pour les activités en eau douce ou en eau salée. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

REMARQUE: En eau salée, ce qui serait considéré un grand poisson pourrait être 2 à 10 fois plus grand qu'un poisson en eau douce (selon le type de poisson que vous recherchez). Le mode Eau salée tient compte d'une plus grande gamme dans le réglage desGXseurs de poissons pour expliquer ceci. Assurez-vous également de bien régler le type d'eau, particulièrement en eau salée, car ce réglage affecte la précision des lectures de profondeur en eau profonde.

Réglagedutyped'eau:

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'options Type d'eau à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le type d'eau (Douce, Salée, valeur implicite = Douce).

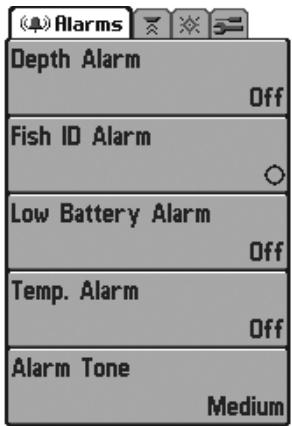

Onglet Alarmes du menu principal

Onglet Alarmes du menu principal

À partir de n'importequel mode d'affichage, appuyez sur la touche Menu à deux reprises pour acceder au menu principal. L'onglet Alarmes est selectionné par défaut.

REMARQUE : Lorsqu'une alarme se déclenché, vous pouvez appuyer sur n'importe qu'elle touche pour la couper. Le signal d'alarme se coupe et l'alarme ne résonnera à nouveau que si un nouvel événement déclenché une alarme.

Alarme de profondeur

L'alarme de profondeur se déclenché lorsque la profondeur est égale ou inférieure à celle réglée au menu.

Réglage de l'alarme de profondeur :

1. Sélectionnez l'options Alarme de profondeur à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme de profondeur (Désactivée, de 1 pi à 100 pi ou de 0,5 m à 30 m [pour les modèles internationaux exclusivement], valeur implicite = désactivée).

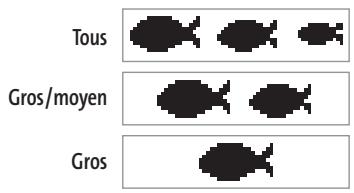

Alarme d'identification de poisson

L'alarme d'identification de poissononne lorsque le

système de pêche Matrix détecte un poisson du type régle pour déclencher l'alarme. Cette alarme ne sonne que si la fonction Identification de poisson (Fish ID+) est activée.

Par exemple, si vous avez regle l'alarme d'identification de poisson à Gros poisson, elle ne se déclenchera que lorsque l'appareil détectera un gros poisson.

Réglage de l'alarme d'identification de poisson :

1. Sélectionnez l'option Alarme d'identification de poisson à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme d'identification de poisson (Désactivée, Tous, Gros ou moyen, Gros, valeur implicite = Désactivée).

Alarme d'alimentation faible

La fonction Alarme d'alimentation faible se déclenché

lorsque la tension de la batterie est égale ou inférieure à celle définie au menu. L'alarme d'alimentation faible se déclenchera seulement pour la batterie qui est branchée au système de pêche Matrix. Vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de pêche à la traine (alimenté par la batterie), vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous avertisse avant que la tension de la batterie ne soit trop faible pour lancer votre moteur principal alimenté à l'essence.

Réglage de l'alarme d'alimentation faible :

1. Sélectionnez l'option Alarme d'alimentation faible à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme d'alimentation faible (Désactivée, de 8,5 V à 13,5 V, valeur implicite = Désactivée).

Alarme de température

L'alarme de température se déclenché lorsque la

température de l'eau déetectée par le Matrix atteint le niveau régle, soit en degrès Fahrenheit ou Celsius (exclusivement pour les modèles internationaux). Par exemple, si l'alarme de température est régée à 58^ et que la température de l'eau passé de 60^ à 58^ , l'alarme de température se déclenché. Dans le même ordre d'idées, si la température passé de 56^ à 58^ , l'alarme se déclenché à nouveau.

Réglage de l'alarme de température :

1. Sélectionnez l'option Alarme de température à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme de température (Désactivée, de 32^ à 120^ , de 0^ à 50^ , valeur implicite = Désactivée)

Tonalité d'alarme

Permet de selectionner la tonalite du son d'alarme. Une

brève tonalité se fera entendre lorsque vous reglerez la tonalité de l'alarme, afin que vous poussiez sélectionner cette qui convient le mieux.

Réglage de la tonalité d'alarme :

1. Sélectionnez l'options Tonalité d'alarme à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de tonalité d'alarme (Élevée, Moyenne, Faible, valeur implicite = Moyenne).

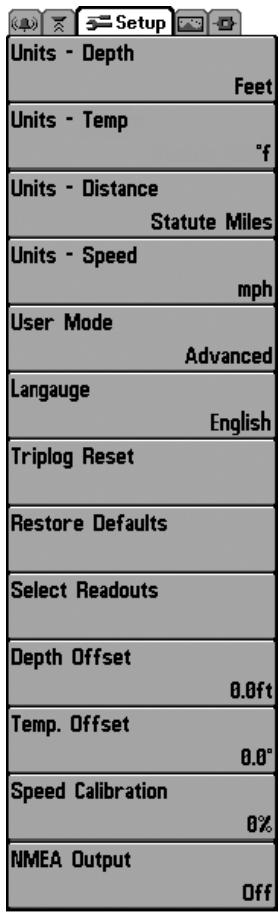

Menu Reglages

Onglet Réglages du menu principal

À partir de n'importequel mode d'affichage,appuyez sur la touche Menu à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour selectionner I'onglet Reglages.

REMARQUE:

Unités - Température ....(pour les modèles internationaux exclusivement)
Unités - Distance ....(avec capteur de température et de vitesse ou récepteur GPS)
Unités - Vitesse ....(avec capteur de température et de vitesse ou récepteur GPS)
Langue ....(pour les modèles internationaux exclusivement)
Remise à zéro du compteur journalier ....(avec capteur de température et de vitesse ou récepteur GPS)
Sélection des indicateurs ....(mode utilisateur Avancé, en mode d'affichage Sonar exclusivement)
Compensation de la profondeur ....(mode utilisateur Avancé)
Compensation de la température ....(mode utilisateur Avancé)
Étalonnage de la vitesse ....(mode utilisateur Avancé; seulement si un capteur de température et de vitesse est branché)
Sortie NMEA (mode utilisateur Avancé)

Units - Depth

Unités - Profondeur

Cette fonction permet de selectionner les unités de mesure pour tous les indicateurs de profondeur.

Réglage des unités de profondeur :

1. Sélectionnez Unités - Profondeur à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de profondeur (Mêtres [pour les modèles internationaux exclusivement], Pieds, Brasses; valeur implicite = Mêtres [pour les modèles internationaux] ou Pieds [pour les modèles nationaux]).

Unités - Température

(pour les modèles internationaux exclusivement)

Cette fonction permet de selectionner les unités de mesure pour tous les indicateurs de température. Pour les modèles internationaux exclusivement.

Réglage des unités de température :

1. Sélectionnez Unités - Profondeur à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de température (Celsius, Fahrenheit; valeur implicite = Celsius).

Units - Distance

Unités - Distance

(avec capteur de température et de vitesse ou récepteur GPS)

Cette fonction permet de selectionner les unités de mesure de tous les indicateurs de distance. Elle n'apparait dans le menu que si le capteur de température et de vitesse est branché et que la roue à aubes du capteur a bouge au moins une fois, ou que si un récepteur GPS est branché à l'appareil.

Réglage des unités de distance :

1. Sélectionnez Unités - Distance à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de distance (modèles nationaux : Milles terrestres, Milles marins, valeur implicite = Milles terrestres; modèles internationaux : Mêtres/kilomètres, Mêtres/milles marins, Pieds/milles terrestres, Pieds/milles marins, valeur implicite = Mêtres/kilomètres).

Units - Speed mph

Unités - Vitesse (avec capteur de température et de vitesse ou récepteur GPS)

Cette fonction permet de selectionner les unités de mesure de tous les indicateurs de vitesse. Elle n'apparait dans le menu que si le capteur de température et de vitesse est branché et que la roue à aubes du capteur a bouge au moins une fois, ou que si un récepteur GPS est branché à l'appareil.

Modification des unités de vitesse :

1. Sélectionnez Unités - Vitesse à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de vitesse (km/h [pour les modèles internationaux exclusivement], mi/h, noeuds, valeur implicite = km/h pour les modèles internationaux et mi/h pour les modèles nationaux).

User Mode Advanced

Modeutilisateur

Le mode utilisateur permet de régler le système de

menu au mode Normal ou Avancé. Lorsque le mode est régèle à normal (valeur implicite), seules les options de base du menu sont affichées. En mode Avancé, d'autres options de menu sont disponibles.

Modification du mode utiliseur :

1. Sélectionnez l'options Mode utilisé à partir de l'onglet Régages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le mode utilisateur (Normal, Avancé, valeur implicite = Normal).

Language English

Langue (pour les modèles internationaux exclusivement)

La fonction Langue permet de sélectionner la langue d'affichage des menus. Pour les modèles internationaux exclusivement.

Réglage du besoin de la langue :

1. Sélectionnez l'option Langue à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la langue (valeur implicite = Anglais).

Remise à zéro du compteur journalier (avec capteur de température et de vitesse ou récepteur GPS)

Cette fonction permet de remettre le compteur journalier à zéro et ne s'affiche que si le capteur de température et de vitesse est branché et que la roue à aubes du capteur a bougé au moins une fois, ou que si un récepteur GPS est branché à l'appareil. Le compteur journalier comporte les données suivantes : minutes pour le temps écoué, distance parcourue depuis la première réinitialisation et vitesse moyenne.

REMARQUE : Consultez la section traitant de l'onglet Réglages du menu principal - Sélection des indicateurs, pour vous renseigner sur la façon d'afficher les indicateurs journaliers à l'écran.

REMARQUE : La minuterie, la distance parcourue et la vitesse moyenne sont sauvegardées par le détecteur de poissons même lorsque l'appareil est mis hors tension. Les compteurs continueront de cumuler les données jusqu'à ce que le compteur journalier soit remis à zéro.

Remise à zéro du compteur journalier :

1. Sélectionnez l'options Remise à zéro du compteur journalier à partir de l'onglet Réglages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la remise à zéro.
3. La boîte de dialogue de confirmation s'affiche. Pour remettre le compteur journalier à zéro, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la réinitialisation, appuyez sur la touche de déplacement du curseur de GAUCHE.

Confirm:
Restore Defaults
No Yes

Restitution des réglages par défaut

La fonction de Réglages par défaut permet de revenir aux réglages par défaut pour TOUS les réglages de menu. Utilisez cette option de menu avec prudence!

Restitution des réglages par défaut :

1. Sélectionnez l'option Restitution des réglages par défaut à partir de l'onglet Réglages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la restitution des réglages par défaut.
3. La boîte de dialogue de confirmation s'affiche. Pour restituer les réglages par défaut, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la restitution, appuyez sur la touche de déplacement du curseur de GAUCHE.

Select Readouts

Sélection des indicateurs

(Mode utiliseur Avancé, seulement en mode affichage Sonar)

La fonction de selection des indicateurs permet de régler certains des indicateurs numériques du mode d'affichage Sonar. Cette fonction vous permet de désirir les données qui seront affichées dans chacune des cinq fenêtres fixes réparties autour des bords gauche et inférieur de l'écran dans le mode d'affichage Sonar. Elle permet également de désactiver une fenêtre particulière, qui n'afficherait aucune donnée dans ce cas. La fonction de selection des indicateurs n'est accessible qu'en mode utilisateur Avancé (à partir de l'onglet Réglages du menu principal - Mode utilisateur).

Select Readouts

Readout 1 Temperature

Readout 2 Off

Readout 3 Off

Readout 4 Temperature

Readout 5 Off

Selection des indicateurs

0

1

2

3

4

Les fenêtres de données peuvent afficher les indicateurs d'accessoires compatibles comme ceux du capteur de température et de vitesse. Chaque fenêtre de données peut être vide, ouContainir l'un des éléments suivants :

Vitesse (ne s'affichera que si le capteur de température et de vitesse est branché et que la roue à aubes a bouge au moins une fois, ou que si le récepteur GPS est branché)

- Température

• Compteur journalier (ne s'affichera que si le capteur de température et de vitesse est branché et que la roue à aubes a bouge au moins une fois, ou que si le récepteur GPS est branché)

Tension

• Vitesse de l'eau (ne s'affiche que si le capteur de température et de vitesse est branché et que la roue à aubes a bouge au moins une fois). L'indicateur de vitesse eau n'est pas disponible avec un récepteur GPS.

Mode d'affichage Sonar par défaut

Mode d'affichage Sonar adapté

Sélection des indicateurs :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désissez l'options Sélection des indicateurs à partir de l'onglet Réglages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procédure.
3. Le sous-menu Sélection des indicateurs s'affichera, énumérant tous les indicateurs. Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner une position d'indicateur précise, puis appuyez sur la touche de GAUCHE ou de DROITE pour désir que celle donnée afficher à cet endroit (Déactivée, Vitesse, Compteur journalier, Tension, Vitesse eau).

Compensation de la profondeur (mode utilisé Avancé)

La fonction Compensation de la profondeur permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative de la distance entre le transducteur et la quille pour que l'indicateur affiche la profondeur à partir de la quille. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage de la compensation de la profondeur :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désissez l'options Compensation de la profondeur à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de compensation de la profondeur (de -10,0 pi à +10,0 pi ou de -3 m à 3 m [pour les modèles internationaux exclusivement], valeur implicite = 0).

Compensation de la température (mode utilisateur Avancé)

La fonction Compensation de la température permet d'ajuster l'indicateur de température du nombre de degrés spécifique. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

TRéglage de la compensation de la température :

1. Assurez-vous que l'appareil est en mode utilisé Avance, puis désissez l'options Compensation de la température à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la compensation de la température (de -10,0 à +10,0 degrés, valeur implicite = 0).

Étalandnage de la vitesse (mode utilisateur Avancé : avec capteur de température et de vitesse)

La fonction Étalonnage de la vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage. Cependant, l'indicateur de vitesse ne s'affiche que si le capteur de température et de vitesse est branché et que la roue à aubes a bougé au moins une fois alors que l'appareil est en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage de la fonction d'éthalonnage de la vitesse :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désisissez l'options Étaconnage de la vitesse à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'étalonnage de la vitesse (-20% à +20%, valeur implicite = 0%).

Sortie NMEA (mode utiliseur Avancé)

La fonction Sortie NMEA permet d'activer ou de désactiver la sortie NMEA. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Les énoncés NMEA suivants sont des messages de sortie :

DPT-Profondeur

MTW - Température de l'eau

GLL - Latitude et longitude

GGA - Données de position GPS

RMC - Données GNSS spécifiques minimales recommfandées

VTG - Route et vitesse-fond

ZDA-Heure et date

Lorsque le bateau navigue, les énoncés NMEA suivants sont également des messages de sortie :

APB - Message B de pilote automatique

BWR - Relèvement et distance du point de cheminement

RMB – Information de navigation minimale recommandaee

Activation et déactivation de la fonction Sortie NMEA :

1. Assurez-vous que l'appareil est en mode utilisé Avance, puis désisissez l'options Sortie NMEA à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver la fonction Sortie NMEA (Activée, Déactivée, valeur implicite = Déactivée).

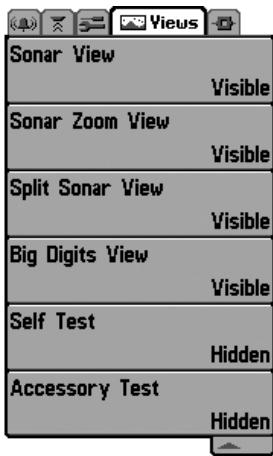

Menu des affichages

Onglet Affichages du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour selectionner l'onglet Affichages. Cet onglet du menu principal vous permet de régler les affichages disponibles de façon à ce qu'ils soient visibles ou non dans le cycle de rotation des affichages. Pour-retirer un mode d'affichage du cycle de rotation, il suffit d'en régler l'attribut à « caché», sinon il demeurera « visible » Les modes d'affichage suivants sont disponibles :

Mode d'affichage Sonar
Mode d'affichage Zoom du sonar
Mode d'affichage Sonar divisé
Mode d'affichage A gros chiffres
- Autotest
- Test des accessoires.

Pour modifier l'etat de tout affichage :

1. Sélectionnez l'onglet Affichage du menu principal.
2. Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner un mode d'affichage.
3. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier l'etat de l'affichage de « cache » à « visible »

Onglet Accessoires du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Accessoires.

Si aucun accessoire n'est branché au bus d'accessoires, il n'y a aucune option sous l'onglet Accessoires du menu principal. Cependant, si vous branchez un accessoire, des options de menu additionnelles s'ajoutent automatiquement pour le commander. Voir le guide d'utilisation de l'accessaire pour obtenir de plus amples renseignements.

Menu des accessoires (aucun accessoire branché)

Onglet des accessoires du menu principal (accessoires branchés)

REMARQUE: Les accessoires requis pour activer les fonctionnalités WeatherSense et GPS ainsi que la liaison sonar sans fil SmartCast sont vendus séparément. Veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour Obtir de plus amples renseignements.

Dépannage

Veuillez dire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird®. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre apparéil à un centre de réparation.

Difficultés àmettre le système Matrix en marche

Si vous ne parvenez pas àmettre vosysteme de péche Matrix en marche, consultez la notice d'installation fournie avec l'appareil pour Broker des détails précis, en vous assurant que :

• le cable d'alimentation est bien branché à la tête de commande du Matrix ;
• les connexions du cable d'alimentation sont adéquates : le fil rouge est branché à la borne positive de la batterie et le fil noir est branché à la borne négative ou à la masse ;
• le fusible est en bon état de fonctionnement ;
• la tension de la batterie au connecteur du cable d'alimentation est d'au moins 10 V.

Corrigez tout problème connu, enlevez aussi la corrosion des bornes et du câblage de la batterie, ou remplacez la batterie si nécessaire.

Mode Simulateur actif malgré la présence d'un transducteur

Le système de pêche Matrix auquel un transducteur en bon état est branché passera automatiquement en mode de fonctionnement Normal. Si, à la mise sous tension, l'appareil passe automatiquement au mode Simulateur, même si vous y avez branché un transducteur, c'est que la tête de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• En vous reportant à la notice d'installation fournie avec le système de pêche Matrix, assurez-vous que le cable du transducteur est bien branché à l'appareil. Rebranche-le au besoin, puis allumez le détecteur de poissons à nouveau pour voir si cela a régèle le problème.
• Si le transducteur ne fonctionne pas, remplacez-le si possible par un autre transducteur que vous savez en bon et mettez à nouveau la tête de commande sous tension.
• Vérifier le cable du transducteur. Remplacez le transducteur si le cable est endommagé ou corrode.

Problèmes d'affichage

Il existe plusieurs conditions ou sources principales d'interférence possibles qui pouraient cause des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant qui désigne certains symptômes de problèmes d'affichage et des solutions possibles à y apporter :

Problème :	Cause possible :
La tête de commande s'éteint lorsque le bateau se déplace à grande vitesse.	Si la puissance de sortie du moteur de votre bateau n'est pas régulée, il se peut que la tête de commande se protège grâce à un dispositif de protection contre les surtensions. Assurez-vous que la tension d'entrée ne dépasse pas 20 V.
Lorsque le bateau se déplace à grande vitesse, le fond disparait de l'écran, l'image s'évanouit ou est interrompue.	Vous pourriez avoir à ajuster la position du transducteur. Un mélange d'air et d'eau s'écouant autour du transducteur (cavitation) pourrait nuire à l'interprétation des données sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur.
L'appareil ne détecte aucun poisson, même si vous savez qu'il y en a sous le bateau, ou les lectures du sonarMLSsemblant faibles ou faissées.	Le bruit électrique provenant du moteur du bateau pourrait nuire à la réception sonar. Voir la section D'éternation des causes d'interférence pour obtenir de plus amples renseignements.
	Si le transducteur est mal positionné (par ex., monté en angle plutôt que pointé directement vers le bas) ou s'il existe des interférences mécaniques, soit parce que le transducteur est monté à l'intérieur d'une coque trop écaisse pour atteindre une bonne transmission des ondes, soit parce que le lien entre le transducteur et la coque n'est pas hermétique, ou encore si le transducteur est sale, le détecteur pourrait avoir de la peine à Traitser les retours sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur et assurez-vous que le transducteur est propre.
	Il se pourrait que le signal de transmission soit affecté par une batterie faible.
	Le bruit électrique provenant du moteur du bateau pourrait nuire à la réception sonar. Voir la section D'éternation des causes d'interférence pour atteindre plus amples renseignements.

Détermination des causes d'interférence

Le bruit électrique affecte habituèlement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à grande vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait cause du bruit ou des interférences.

Source possible d'interfERENCE Isolation

Autres dispositifs électroniques	Fermez tous les dispositifs ELECTriques environnants pour voir si cela résout le problème, puis allumez les de nouveau, un après l'autre, pour voir si le problème survient de nouveau.
Le moteur du bateau	Pour déterminer si le moteur du bateau est la source du bruit, faites augmenter les révolutions du moteur en restant au point mort et en position stationnaire pour voir si le bruit augmente parallèlement avec les révolutions; si le bruit apparait lorsque vous augmentez les révolutions du moteur, le problème peut provenir des bougies d'allumage, de l'alternateur ou du cablage du tachymètre. Remplacez les bougies d'allumage par des bougies à résistance, installez un contrôle pour l'alternateur, ou acheminez les cables du transducteur et d'alimentation de la tête de commande à l'écart du cablage du moteur.
Cavitation causée par l'hélice du bateau	La turbulence créée par l'hélice peut causeur du bruit; assurez-vous que le transducteur est monté au moins 38 cm (15 po) à l'écart de l'hélice, et que l'eau s'écoule avec aisance sur la face du transducteur en tout temps.

Accessoires du système de pêche Matrix

Les accessoires vous permettent de personnaliser votre système de péche Matrix et de le maintainir à la fine pointe de la technologie. Lorsque vous branchez un accessoire au système de péche Matrix, des menus et des indicateurs supplémentaires s'ajoutent automatiquement au système de menus. Voici une liste des accessoires actuellément disponibles qui sont compatibles avec votre système de péche :

Capteur de température et de vitesse : Achetez, puis branchez simplement cet accessoire à la tête de commande Matrix pour obtenir des indicateurs de température et de vitesse, de même qu'un compteur journalier très utile.

REMARQUE: Si un capteur de température et de vitesse (TS-W) ou un capteur de température (TG-W) est connecté en même temps qu'un transducteur avec capteur de température intégré, le TS-W ou TG-Waura priorité sur le capteur intégré.

Système de surveillance des conditions de pêche WeatherSense : Achetez et branchez l'accessoire WeatherSense à votre système de pêche Matrix pour obtenir un indicateur de pression barométrique et des données de tendance en temps réel.

Récepteurs GPS GR4 : Achetez et branchez le récepteur GPS GR4 à votre apparéil pour acceder aux fonctions perfectionnées de navigation, de suivi de trace et de pêche FishingGPS intégrées à votre système Matrix.

Câble de connexion GPS : Achetez le â cable de connexion GPS pour brancher un apparéil GPS compatible NMEA* portatif ou autre, déjà en votre possession, à votre système de pêche Matrix.

Liaison sonar sans fil : Achetez l'accessoire de liaison sonar sans fil pour receivevoir à distance les signaux sonar d'un capteur sonar SmartCast. La liaison sonar sans fil recoit les signaux radioélectriques émis par le capteur sonar distant et les retransmet au système de pêche Matrix par le bias du bus d'accessoires.

Cable de connexion PC : Acheter le cable de connexion PC pour connecter le système de pêche Matrix à un ordinateur personnel afin de télécharger des mises à jour logicielles et de nouvelles fonctionnalités à partir du site www.humminbird.com. Le calcul HumminbirdPC (compatible MS Windows) disponible sur ce site Internet est nécessaire pour communiquer avec le système de pêche Matrix.

N'oubliez pas de visitor notre site Internet www.humminbird.com pour découvert de nouveaux accessoires et accroître les fonctionnalités de votre système de pêche Matrix!

REMARQUE : Les accessoires sont tous vendus séparément. Veuillez visitor notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements.

*NMEA 0183 est une norme de communication de données définie par la National Marine Electronics Association (l'association nationale d'électronique maritime)

Spécifications

Portee verticalie 500 m (1500 pi)

Puisstance de sortie 500 W (val. eff.) 4 000 W (crete a crete)

Fréquence de fonctionnement Sonar DualBeam PLUS de 200 kHz et 83 kHz

Couverture sonar. 60^ à -10 dB pour le faisceau de 83 kHz 20^ à -10 dB pour le faisceau de 200 kHz

Déparation des échos 63,5 mm (21/2 po)

Source d'alimentation 10 à 20 V c.c.

Matrice ACL 320 V x 240 H

Transducteur XHS-9-20-T

Longueur du cable de transducteur 6 m (20 pi)

Les caractéristiques et specifications peuvent être modifiées sans préavis

Notes

Notes

Notes

Communications avec Humminbird

Voici par quels moyens vous pouvez communiquer avec le Centre de ressources pour la clientèle Humminbird :

Par telephone,

du lundi au vendredi, de 8 h à 16 h 30 (heure normale du Centre) :

1-800-633-1468

Par courrier électronique

(nous répondons normalement aux courriels en moins de trois jours ouvrables):

[e-mail]

Adresse d'expédition directe :

Humminbird®

Service Department

678 Humminbird Lane

Eufaula, AL 36027 USA

HUMMINBIRD®
