FOIRE AUX QUESTIONS - ESA418K-L HAIER

Que faire si mon climatiseur HAIER ESA418K-L ne s'allume pas ?
Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.
Comment régler la température de mon climatiseur HAIER ESA418K-L ?
Utilisez la télécommande pour sélectionner la température souhaitée. Appuyez sur les boutons '+' ou '-' pour ajuster la température à votre convenance.
Pourquoi mon climatiseur HAIER ESA418K-L fait-il du bruit ?
Un bruit inhabituel peut être causé par des objets bloquant le ventilateur ou par un filtre à nettoyer. Vérifiez ces éléments et nettoyez ou retirez les obstructions.
Comment nettoyer le filtre de mon HAIER ESA418K-L ?
Retirez le filtre en suivant les instructions du manuel. Lavez-le à l'eau tiède savonneuse, rincez-le et laissez-le sécher complètement avant de le remettre en place.
Mon climatiseur HAIER ESA418K-L ne refroidit pas suffisamment, que faire ?
Assurez-vous que les fenêtres et les portes sont fermées. Vérifiez si le filtre est encrassé ou si l'unité extérieure est obstruée. Si le problème persiste, contactez un technicien.
Comment programmer le minuteur sur mon HAIER ESA418K-L ?
Utilisez la télécommande pour accéder à la fonction de minuterie. Sélectionnez l'heure de départ et de fin souhaitée en utilisant les boutons appropriés.
Que faire si l'écran de la télécommande ne fonctionne pas ?
Vérifiez si les piles de la télécommande sont faibles ou épuisées. Remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande.
Est-ce que le HAIER ESA418K-L est économe en énergie ?
Oui, le HAIER ESA418K-L est conçu pour être économe en énergie avec un bon coefficient de performance. Consultez l'étiquette énergétique pour plus de détails.

MODE D'EMPLOI ESA418K-L HAIER

Prepare el acondicionador de aire para la instalación 20 Preparación de la ventana para la instalación20 Coloque el acondicionador de aire en su lugar20 Complete la instalación21 CÓMO USAR EL ACONDICIONADOR DE AIRE 23 Cómo poner en marcha su acondicionador de aire23

Cómo usar el control remoto 25

Cómo cambiar la dirección del aire 26 Préparation de la fenêtre pour l’installation 34 Positionnement du climatiseur34 Achever l’installation 35 UTILISATION DU CLIMATISEUR37 Mise en marche du climatiseur37

Utilisation de la télécommande39

Changement de direction de l’air40 Sons normaux 40 ENTRETIEN DU CLIMATISEUR40 Nettoyage du filtre à air 40 Nettoyage du panneau avant40 Entretien annuel40 DÉPANNAGE41 ASSISTANCE OU SERVICE42 Aux États-Unis42 Au Canada42 GARANTIE43

AIR CONDITIONER SAFETY Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

E. Tornillos de 13⁄32” (12)

■ Un soporte adecuado en la pared para el peso del acondicionador de aire. El acondicionador de aire pesa entre

90 lbs to 120 lbs (40.8 kg to 54.4 kg). NOTA: No deben obstruirse las rejillas de la carcasa. El aire debe circular libremente a través de las rejillas de la carcasa.

No use un adaptador.

No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. Las clasificaciones eléctricas para su acondicionador de aire están enumeradas en la etiqueta de número del modelo y de serie. La etiqueta con número de modelo y de serie está ubicada a los lados, en la parte posterior de la carcasa del acondicionador de aire o detrás de la rejilla frontal. Los requisitos eléctricos específicos se indican en la tabla a continuación. Siga los requisitos para el tipo de enchufe en el cable de suministro de energía.

Requisitos de cableado

■ El cable de suministro de energía no contiene piezas que pueda arreglar el usuario. Todos los reclamos de desempeño y la garantía quedarán anulados si se abre el estuche resistente a alteraciones.

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

INSTRUCCIONES DE INSTALACIÓN Desempaque el acondicionador de aire

Preparacion de la unidad para la instalación

Desempaque la unidad al lado del lugar de instalación. 1. Retire los dos tornillos del frente,Utilice un pequeno cuchillo para separar la caja externa del frente.

Instalacion de la caja exterior en la ventana 1.

No use un adaptador.

No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. 1. Conecte a un contacto de pared de conexión a tierra de 3 terminales. 2. Presione RESET (Reposición) en el cable de suministro de energía. Vea “Requisitos eléctricos”.

COLOQUE EL CHASIA EN LA CAJA EXTERNA Nota:Empuje para abrir la salida de aire antes de usar el aire acondicionado

Para programar el temporizador de manera que elacondicionador de aire se encienda manteniendo losajustes previos: 1. Encienda el acondicionador de aire. 2. Oprima TIMER (Temporizador). La luz indicadora Timer On (Temporizador encendido) destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se encienda. 3. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas. 4. La luz indicadora de Timer On (Temporizador encendido) permanecerá encendida.

Para programar el temporizador de manera que el acondicionador de aire se encienda cambiando los ajustes previos:

1. Encienda el acondicionador de aire. 2. Regule el modo a Fan (Ventilador), Cool (Enfriar), Energy Saver (Ahorro de energía) o Dehum (Deshumidificador). 3. Para el modo de Fan (Ventilador) Cool (Enfriar) o Energy Saver (Ahorro de energía), ajuste la velocidad del ventilador a High 7. Después de 5 segundos, la luz indicadora de Timer On (Temporizador encendido) permanecerá encendida. La pantalla mostrará la temperatura actual de la habitación.

Para despejar el programa de retraso del temporizador:

NOTA:El acondicionador de aire puede estar encendido o apagado. 1. Presione TEMP/TIME (Temperatura/Tiempo) una vez después de haberlo programado. La pantalla mostrará el tiempo restante. 2. Mientras el tiempo restante está mostrando por la pantalla,Presione TIMER (Temporizador)hasta encenderse la luz indicadora de Timer.

1. La pantalla del panel de control del acondicionador de aire mostrará la hora del día.

2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.

Cómo usar el control remoto

Estas rejillas de ventilación direccionales le prmiten controlar la directión del flujo de aire en la dirección requerida.El flujo de aire puede dirigirse hacia arriba,abajo,a la derecha o a la izquierda. Rejilla de ventilaci n:La rejilla permite que el aire recircule dentro del acondicionador,que el aire fesco se dirija dentro de la habitaci n y que el aire viciado y gases se despida al exterior.

Para despejar el programa de retraso del temporizador:

NOTA: El acondicionador de aire puede estar encendido o apagado. 1. Presione TIMER (Temporizador) una vez después de haberlo programado. La pantalla del panel de control del acondicionador de aire mostrará la hora del día. 2. Mientras el tiempo restante está mostrando por la pantalla,Presione TIMER (Temporizador)hasta encenderse la luz indicadora de Timer.

1. La pantalla del panel de control del acondicionador de aire mostrará la hora del día.

2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.

No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

NOTA:Un cable de suministro de energía dañado no debe ser reparado, debe ser reemplazado por un nuevo cable de suministro de energía obtenido del fabricante del producto.

Parece que el acondicionador de aire funciona excesivamente

Se ha interrumpido la energía eléctrica en su localidad. Espere que se restablezca la energía eléctrica.

El acondicionador de aire funde los fusibles o dispara los cortacircuitos

Nombre de la tienda _______________________________

Dirección de la tienda ______________________________ Teléfono de la tienda_______________________________ Guarde este manual y la nota de compra juntos para referencia futura.

Llame sin costo alguno Haier America al:

10. Pérdida de comida o alimentos que se echen a perder como resultado directo de fallas mecánicas de un producto o cualquier retraso en la provisión de servicio, reparación o reemplazo.

11. Productos restaurados que se hayan comprado como nuevos o de segunda mano. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CU ALQUIER OTRA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y CAPACIDAD PARA UN PROPÓSITO EN PARTICULAR. El recurso provisto en esta garantía es exclusivo y está otorgado en lugar de cualquier otro recurso. Esta garantía no cubre daños incidentales o consecuentes. Algunos estados no permiten la exclusión de daños incidentales o consecuentes, de modo que esta limitación quizás no le corresponda a usted. Algunos estados no permiten las limitaciones acerca de cuánto tiempo dura una garantía implícita, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos, los cuales varían de un estado a otro. Esta garantía cubre las unidades comprendidas dentro de la parte continental de Estados Unidos, Canadá y Puerto Rico.

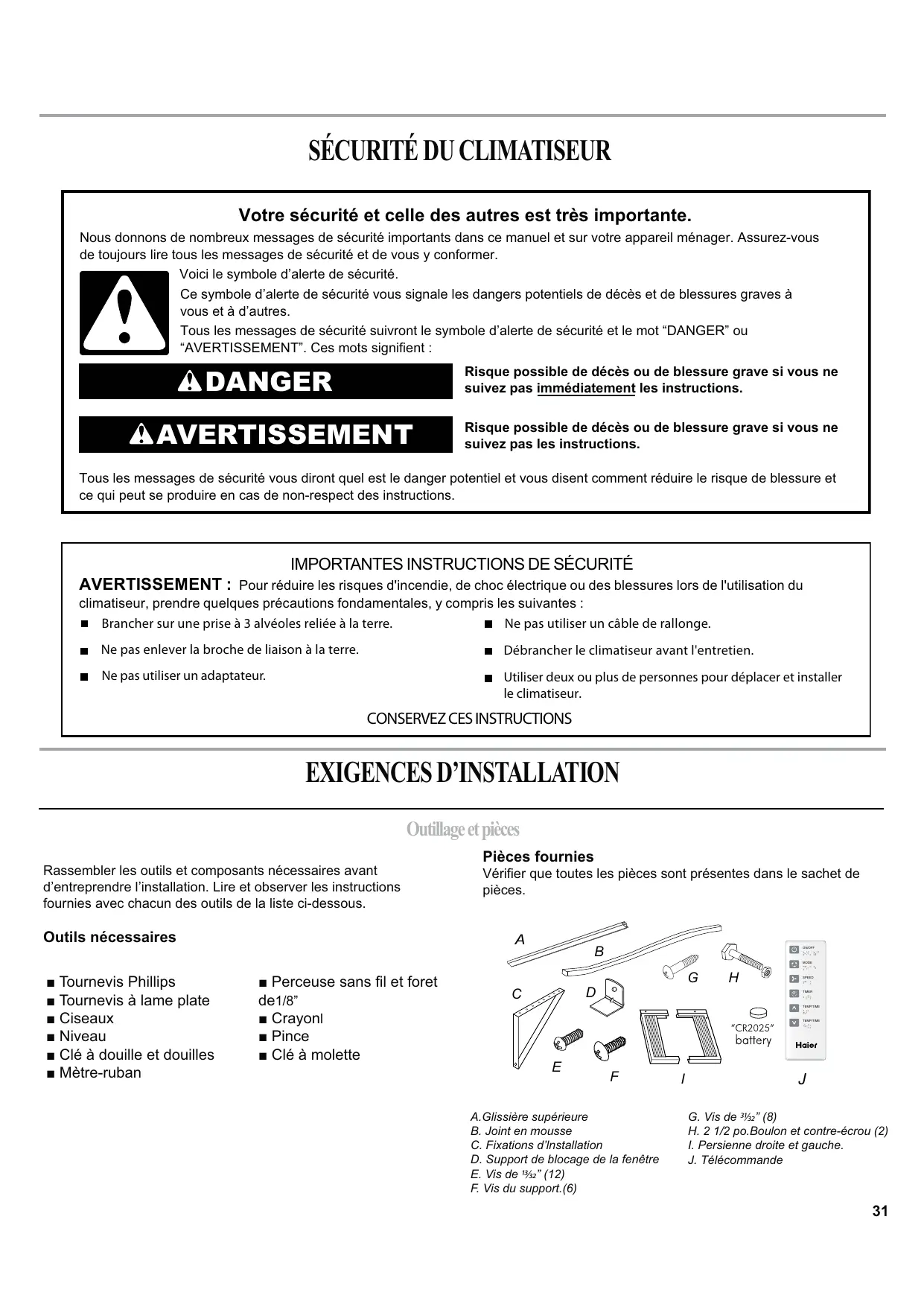

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

DANGER Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du climatiseur, prendre quelques précautions fondamentales, y compris les suivantes : Ne pas utiliser un câble de rallonge. Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre.

Débrancher le climatiseur avant l'entretien.

Ne pas utiliser un adaptateur.

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

CONSERVEZ CES INSTRUCTIONS EXIGENCES D’INSTALLATION Outillage et pièces

Pièces fournies Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

F. Vis du support.(6)

I J G. Vis de 31⁄32” (8)

H. 2 1/2 po.Boulon et contre-écrou (2) Une prise électrique avec liaison à la terre située à moins de 4 pi (122 cm) du point de sortie du cordon d’alimentation du climatiseur.

REMARQUE :Ne pas utiliser de câble de rallonge.

Risque de choc électrique

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Un support mural adéquat pour le poids du climatiseur. Le poids du climatiseur est compris entre 90 lbs to 120 lbs (40.8 kg to

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

REMARQUE :Les persiennes de la caisse ne doivent pas

êtreobstruées. L’air doit pouvoir circuler librement à travers les persiennes.

A Les caractéristiques électriques du climatiseur sont indiquées sur la plaque signalétique. La plaque signalétique se trouve soit sur le côté ou à l’arrière de la caisse du climatiseur, soit derrière lagrille avant.

Les exigences électriques spécifiques sont indiquées dans le tableau ci-dessous. Suivre les recommandations pour ce type de prise électrique sur le cordon d’alimentation.

Spécifications du câblage

Méthode recommandée de la liaison à la terre

Si une prise de courant compatible n’est pas disponible, c’est au client qu’incombe l’obligation de faire installer une prise de courant à 3 alvéoles convenablement reliée à la terre, par un électricien qualifié. Il incombe au client la responsabilité de : ■

Contacter un électricien qualifié.

Pour tester le cordon d’alimentation :

Cordon d’alimentation

reliée à la terre.

2. Appuyer sur RESET (réinitialisation) (sur certains appareils, un témoin lumineux vert s’illumine).

■ Le cordon d’alimentation ne contient pas de pièces réparables par le client. L’ouverture du casier inviolable annule toute garantie et empêche toute réclamation relative à la performance.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

INSTRUCTIONS D’INSTALLATION Déballage du climatiseur

AVERTISSEMENT Risque du poids excessif

Enlever tout résidu de ruban adhésif et de colle des surfaces

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

avant de mettre le climatiseur en marche. Frotter une petite

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Rincer à l’eau tiède et sécher.

quantité de savon liquide à vaisselle sur l’adhésif avec les doigts.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre climatiseur. ■ Manipuler le climatiseur délicatement.

Préparer le climatiseur pour l’installation

Préparez le climatiseur pour l’installation

Préparation de la fenêtre pour l’installation

Mesurer la largeur d’ouverture de la fenêtre.

1. Retirez les deux vis de fixation.Séparez I’habillage externe en utilisant un couteau à mastiquer dans chaqué point de fixation indique par les fleches.

2. Retirez les quatre vis situées sur les deux côtés de I’habillage externe. 3. Saisissez la poihnée du bac inferieur et tirez lentement afin de retire le boitier de l’habillage externe. Remarque:recouvrez la pointe du couteau à mastiquer avec un

A B A. Largeur d’ouverture de la fenêtre

B. Axe central Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. Attention: Ne jamais soumettre la facade en plastique ou la grille du climatiseur à des températures extrêmes.

Montez les rideaux et le rail supérieur

1. Montez le rail supérieur en utilisant quatre (4) vis de 13/32” po.

2. Glissez le rideau gauche à gauche,dans les rails supérieur st inférieur.Répétez I’opération pour le rideau droit. 3. Fixez les bandes de retenue des rideaux sur les cotes de

■ Manipuler le climatiseur délicatement. ■ S’assurer que le climatiseur ne tombe pas de l’ouverture lors de l’installation ou de la dépose. ■ Le point à partir duquel le cordon d’alimentation ressort du climatiseur ne pas se trouver à plus de 4 pi (122 cm) d’une prise reliée à la terre. ■ Ne pas obstruer les persiennes du panneau avant. ■ Ne pas obstruer les persiennes se trouvant sur la partie extérieure du climatiseur. REMARQUE :Votre modèle peut différer de celui qui est illustré.

I’habillage externe en utilisant eight (8) vis de 13/32” po.

Abaissez la vitre jusqu à ce quelle repose derrière le rebord

pour fixer I’équerre de support au boitier.

avant du rail supérieur.Le rail inférieur doit reposer derrière le rebord de la fenêtre.Utilisez un niveau afin de correctement installer le climatiseur.

chaque rideau,dans la partie supérieur des fideaux.

3. Utilisez trois vis à bois (31/32 po) afin de fixer le boitier au cadre de la vitre.

Achever l’installation

1. Insérer le joint en mousse derrière la partie supérieure du châssis inférieur de la fenêtre et contre la vitre de la partie supérieure de la fenêtre.

2. Positionner le support de blocage de la fenêtre tel qu’illustré.

Avec un foret de 1⁄8”, percer un avant-trou dans le trou du support de blocage de la fenêtre et dans la partie supérieure de la fenêtre.

3. Fixer le support de blocage de la fenêtre à la partie supérieure de la fenêtre avec une vis de 31⁄32” pour fixer la fenêtre.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Brancher sur une prise de courant à 3 alvéoles reliée à la terre.

boitier dans l’habillage extérieur.Replacez le panneau avant et la grille.

Régler à la position désirée.

ATTENTION: Pour des raisons de sécurité,réinstallez les vis latérales du boitier.

Partout ou cela s’avère possible,replacez les deux vis sur le dessus de l’habillage exterieur que vous aviez retirées lors de l’étape1. IMPORTANT: étant donné que le cadre de la vitre contribue à maintenir le climatiseur en place dans la fenêtre,assurez-vous que le cadre de la vitre douche l’habillage extérieur avant de replacer le boitier.

UTILISATION DU CLIMATISEUR

Ne pas tenter de faire fonctionner le climatiseur au mode de refroidissement lorsque la température extérieure est inférieure à 61°F (16°C). Le serpentin de l’évaporateur intérieur gèlera et le climatiseur ne fonctionnera pas correctement.

■ Si on doit éteindre le climatiseur, attendre au moins 3 minutes avant de le rallumer. Ceci empêche le climatiseur de faire griller un fusible ou de déclencher le disjoncteur.

Mise en marche du climatiseur

SPEED (vitesse) pour sélectionner une vitesse de ventilateur en choisissant High (élevée), Med (moyenne) ou Low (basse).

L’afficheur indique la température ambiante. Cool (refroidissement)—Refroidit la pièce. Appuyer sur SPEED (vitesse) pour sélectionner une vitesse de ventilateur en choisissant High (élevée), Med (moyenne) ou Low (basse). Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME (température/durée) pour ajuster la température. Energy Saver (économie d’énergie)—Le ventilateur fonctionne uniquement lorsqu’un refroidissement est nécessaire. Appuyer sur SPEED (vitesse) pour sélectionner une vitesse de ventilateur en choisissant High (élevée), Med (moyenne) ou Low (basse). Puisque le ventilateur ne fait pas circuler l’air continuellement, on utilise moins d’énergie, mais l’air de la pièce n’est pas ventilé aussi souvent. Dehum (déshumidification)—Assèche la pièce. Le climatiseur sélectionne automatiquement la température.

Le mode Dehum ne doit pas être utilisé pour refroidir la pièce.

4. Sélectionner la vitesse du ventilateur. Voir “Vitesse du ventilateur”.

5. Régler la température. Voir “Température”.

TEMP/TIME, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).

REMARQUE :Après 5 secondes, l’afficheur indique la température ambiante.

1. Mettre le climatiseur en marche.

2. Régler le mode à Fan (ventilateur), Cool (refroidissement), Energy Saver (économie d’énergie) ou Dehum (déshumidification). 3. Pour les modes Fan, Cool ou Energy Saver, ajuster la vitesse du ventilateur à High (élevée), Med (moyenne) ou Low (basse). 4. Régler la température entre 61ºF et 86ºF (16ºC et 30ºC). REMARQUE :Au mode Fan, la température ne peut pas être réglée.

■ TIME, la température diminue de 1ºF jusqu’à ce qu’elle atteigne 61°F (16°C).

REMARQUE :Après 5 secondes, l’afficheur indique la température ambiante.

5. Appuyer sur TIMER (minuterie). Le témoin lumineux Timer On

(minuterie en marche) clignote. L’afficheur présente le nombre d’heures restant avant la mise en marche du climatiseur. 6. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 7. Le témoin lumineux Timer On reste allumé.

Pour effacer le programme de durée différée de la minuterie :

Minuterie différée

le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée.

L’affichage montre la température ambiante.

Pour régler la mise en marche différée du climatiseur en gardant les réglages précédents :

1. 2. 3. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 4. Le témoin lumineux Timer On reste allumé.

REMARQUE :L’apparence de la télécommande peut varier.

ON/OFF TEMP/TIME, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).

TIME, la température diminue de 1ºF jusqu’à ce qu’elle atteigne

(minuterie s’arrête) sur le tableau de commande du climatiseur clignote.

REMARQUE : La télécommande est alimentée par une pile

CR2025 (fournie). Remplacer les piles après 6 mois d’utilisation ou lorsque le fonctionnement de la télécommande n’est plus satisfaisant.

Power (mise sous tension)

Appuyer sur ON/OFF (marche/arrêt) pour mettre en marche le climatiseur.

3. Après 5 secondes, l’indicateur lumineux Timer OFF sur le tableau de commande du climatiseur reste allumé.

Pour régler la mise en marche différée du climatiseur par la minuterie tout en gardant les réglages précédents :

1. Arrêter le climatiseur. 2. Appuyer sur TIMER (minuterie). L’indicateur lumineux Timer On (minuterie en marche) sur le tableau de commande du climatiseur clignote. 3. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 4. Après 5 secondes, l’indicateur lumineux Timer On sur le tableau de commande du climatiseur reste allumé.

Pour régler la mise en marche différée du climatiseur par la minuterie tout en modifiant les réglages précédents :

1. Mettre le climatiseur en marche. 2. Régler le mode à Fan (ventilateur), Cool (refroidissement), Energy Saver (économie d’énergie) ou Dehum(déshumidification). 3. Pour les modes Fan, Cool ou Energy Saver, ajuster la vitesse du ventilateur à High (élevée), Med (moyenne) ou Low (basse). 4. Régler la température entre 61ºF et 86ºF (16ºC et 30ºC). REMARQUE :Au mode Fan, la température ne peut pas être réglée.

7. L’indicateur lumineux Timer On sur le tableau de commande du climatiseur reste allumé.

Pour effacer le programme de durée différée de la minuterie :

Changement de direction de l’air

4 Balayage d’ Air: Les volets d’aération directionnels permettent d’orienter la diretion de la circulation d’air en fontion de ses préférences.peul être dirigée vers le haut’up’,la droite ‘right side’ ou type de fenetre. Passage: Le passage d’air frais permet au climatiseur de recycler l’air interieur,air frais d’aspiration dans la salle et d’epuiser i’air evente a l’exterieur.

REMARQUE :Le climatiseur peut être soit en marche soit arrêté.

1. Appuyer sur TEMP une fois après que la minuterie a été programmée. L’afficheur sur le tableau de commande du climatiseur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur TIMER (minuterie) jusque l’indicateur lumineux Timer s’eteint.

2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée.

3. Après 5 secondes, l’afficheur du tableau de commande du climatiseur indique la température ambiante de la pièce. Timer On (minuterie en marche): 1. Appuyer sur TEMP/TIME une fois après que la minuterie a été programmée. L’afficheur sur le tableau de commande du climatiseur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée.

■ Déclics émis par le programme de thermostat.

■ Vibrations ou bruits imputables à une construction médiocre du mur ou de la fenêtre. ■ Bourdonnement aigu ou bruits de pulsations causés par le compresseur moderne à haute efficacité qui se met en marche et s’arrête de façon intermittente.

ENTRETIEN DU CLIMATISEUR Votre nouveau climatiseur est conçu pour vous fournir de nombreuses années de fonctionnement fiable. Cette section vous expliquera comment nettoyer et entretenir votre climatiseur correctement. Contacter votre marchand local autorisé pour un contrôle annuel.

Nettoyage du filtre à air

Le filtre à air est amovible pour faciliter le nettoyage. Un filtre à air propre aide à retenir les particules de poussière, la charpie et autres débris en suspension dans l’air et il est important pour obtenir le meilleur refroidissement et la meilleure efficacité de fonctionnement. Vérifier le filtre toutes les 2 semaines pour déterminer si un nettoyage est nécessaire. REMARQUE :Ne pas faire fonctionner le climatiseur si le filtre n’est pas en place. 1. Arrêter le climatiseur. 2. Retirer le filtre à air en ouvrant le panneau avant et en enlevant le filtre à air.filtro. 3. Nettoyer le climatiseur à l’aspirateur. Si le filtre à air est très sale, le laver avec de l’eau tiède et un détergent doux. Ne pas laver le filtre à air au lave-vaisselle ni utiliser de produits nettoyants chimiques. Faire sécher complètement le filtre à air à l’air libre avant de le réinstaller, afin d’assurer une efficacité maximale. 4. Réinstaller le filtre à air. 5. Fermer le panneau avant. 6. Mettre le climatiseur en marche.

3. Faire complètement sécher le panneau avant à l’air libre.

4. Mettre le climatiseur en marche.

Votre climatiseur nécessite un entretien annuel pour aider à assurer un rendement maximal stable toute l’année. Contacter votre marchand local autorisé pour fixer un examen annuel. Le coût de l’examen annuel est à votre charge.

DÉPANNAGE Avant de faire un appel de service, consulter les suggestions ci-dessous pour voir si le problème peut être résolu sans aide extérieure.

Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le climatiseur ne fonctionne pas

(un déclic se fait entendre, le bouton Reset s’enclenche et sur certains appareils, une lumière verte s’allume) pour poursuive l’utilisation.

Un fusible est grillé ou un disjoncteur s’est ouvert. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. Voir “Spécifications électriques”. On n’a pas appuyé sur le bouton d’alimentation ou le bouton de commande Mode est placé sur Off (arrêt).Presione Appuyer sur POWER ou tourner le bouton de commande Mode sur un réglage de fonctionnement. Le circuit d’alimentation local est en panne. Attendre que l’alimentation locale soit rétablie.

Le climatiseur fait griller les fusibles ou déclenche les disjoncteurs

Vous utilisez un cordon de rallonge.Ne pas utiliser de câble de rallonge avec cet appareil ou avec tout autre appareil.

L’utilisateur tente de remettre le climatiseur en marche trop rapidement après l’avoir arrêté.Attendre au moins 3 minutes après l’arrêt du climatiseur avant de tenter une nouvelle mise en marche.

Le cordon d’alimentation du climatiseur se déclenche

(le bouton Reset s’éjecte)

REMARQUE :Un cordon d’alimentation endommagé ne doit pas

être réparé mais remplacé par un cordon d’alimentation neuf que l’on peut se procurer auprès du fabricant du produit. de energía obtenido del fabricante del producto.

Le climatiseur semble se mettre en marche trop fréquemment

Ce climatiseur remplace un modèle ancien.Du fait de l’utilisation de composants plus efficaces, il est possible que le climatiseur fonctionne pendant de plus longues périodes que l’ancien modèle, mais sa consommation totale d’énergie sera plus faible. Les nouveaux climatiseurs ne projettent pas un puissant jet d’air froid comme les anciens modèles, mais ceci n’indique pas une réduction de la capacité de refroidissement ou de l’efficacité. Se référer à l’indice d’efficacité (EER) et l’indice de capacité (en Btu/h) indiqués sur le climatiseur.

Le climatiseur est installé dans une pièce encombrée ou dans laquelle des appareils générateurs de chaleur sont installés.Utiliser des ventilateurs d’évacuation d’air pendant les opérations de cuisson ou pendant le bain, et essayer de ne pas utiliser d’appareils générateurs de chaleur pendant les périodes les plus chaudes de la journée. Il peut être nécessaire de choisir un climatiseur de plus grande puissance, selon la taille de la pièce à refroidir.

Le climatiseur s’allume et s’éteint trop fréquemment ou ne refroidit pas la pièce au mode refroidissement

Vérifier la capacité de refroidissement du climatiseur de la pièce. Les climatiseurs pour une seule pièce ne sont pas conçus pour refroidir plusieurs pièces. ■ Le filtre est sale ou obstrué par des débris. Nettoyer le filtre. ■ Il y a trop de chaleur ou d’humidité dans la pièce (cuisson dans des récipients sans couvercle, douches, etc.). Utiliser un ventilateur pour évacuer la chaleur ou l’humidité de la pièce. Essayer de ne pas utiliser des appareils générateurs de chaleur pendant les périodes les plus chaudes de la journée. ■ Les persiennes sont obstruées. Installer le climatiseur dans un endroit où les persiennes ne sont pas obstruées par des rideaux, stores, meubles, etc. ■ La température extérieure est inférieure à 61 °F (16 °C). Ne pas essayer de faire fonctionner le climatiseur au mode de refroidissement lorsque la température extérieure est inférieure à 61°F (16 °C). ■ La température de la pièce à refroidir est extrêmement élevée. Accorder du temps supplémentaire au climatiseur pour refroidir une pièce très chaude.

■ Les fenêtres ou portes sur l’extérieur sont ouvertes. Fermer toutes les portes et fenêtres.

TIME à un réglage plus froid en appuyant sur le bouton “moins” pour réduire la température. Régler la commande de Fan Speed (vitesse du ventilateur) sur le réglage désiré.

Le climatiseur n’est pas de niveau.Le climatiseur doit être légèrement incliné vers le bas et vers l’extérieur. Mettre le climatiseur de niveau de façon à ce qu’il soit incliné vers le bas et vers l’extérieur afin d’assurer un écoulement correct. Voir les

Instructions d’installation. REMARQUE :Ne pas percer un trou dans le fond de la base métallique ou du bac de condensation.

ASSISTANCE OU SERVICE Avant de faire un appel pour assistance ou service, consulter la section “Dépannage”. Ceci peut vous faire économiser le coût d’une visite de service. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série au complet de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces de rechange spécifiées par l’usine. Les pièces de rechange spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour obtenir des pièces de rechange spécifiées par l’usine dans votre région, nous contacter ou appeler le Centre de service désigné le plus proche.

Numéro de série _____________________________________

Date d’achat_________________________________________ Nom du magasin_____________________________________ Adresse du magasin _________________________________ Numéro de téléphone du magasin_______________________

Veuillez inscrire les informations concernant votre modèle.

Téléphoner Haier America sans frais d’interurbain au :

Veuillez inscrire ces informations ci-dessous (numéros de modèle et de série). Veuillez également inscrire la date d’achat de l’appareil et le nom, l’adresse et le numéro de téléphone du magasin. Numéro de modèle___________________________________

Conservez ce manuel et votre reçu de vente ensemble pour consultation ultérieure.

Pour plus d’assistance

Nos consultants sont prêts à vous aider pour les questions suivantes : ■ Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers. ■ Renseignements d’installation. ■ Procédés d’utilisation et d’entretien. ■ Vente de pièces de rechange. ■ Réferences aux distributeurs de pièces de rechange et compagnies de service. Les techniciens de service désignés sont formés pour effectuer les travaux de réparation sous garantie et le service après la garantie, partout aux États- Unis.

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question à l’adresse suivante :

Haier America 1356 Broadway Veuillez contacter sans frais Haier America au :

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question à l’adresse suivante :

■ Consignes d’utilisation et d’entretien. ■ Ventes de pièces de rechange. ■ Références aux distributeurs de pièces de rechange et aux compagnies de service. Les techniciens de service désignés sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

GARANTIE LIMITÉE GARANTIE LIMITÉE DE UN AN Pendant une période de 12 mois à partir de la date d’achat, la présente garantie couvre l’ensemble des pièces mécaniques ou

électriques contenues dans ce produit (notamment les frais de main-d’oeuvre) en cas de vice de matériau ou de fabrication. En cas d’usage commercial ou de location, la durée de la garantie est de 90 jours. Vous devez conserver et être en mesure de présenter votre reçu de vente original comme preuve de la date d’achat. GARANTIE LIMITÉE DE CINQ ANS SUR LE SYSTÈME SCELLÉ Le système scellé et le compresseur (compresseur hermétique, condenseur et évaporateur) contenus dans ce produit sont garantis pendant une période de 5 ans à partir de la date d’achat (frais de main-d’oeuvre exclus à l’issue de la période initiale de 12 mois). En cas d’usage commercial ou de location, la durée de la garantie limitée supplémentaire sur le compresseur est de un an et 9 mois (frais de main-d’oeuvre exclus à l’issue de la période initiale de 90 jours). Vous devez conserver et être en mesure de présenter votre reçu de vente original comme preuve de la date d’achat.

QUI BÉNÉFICIE DE LA GARANTIE L’acheteur au détail original de ce produit.

CE QUI SERA FAIT Haier America réparera ou remplacera toute pièce mécanique ou électrique ou le compresseur en cas de défaut avéré dans le cadre d’une utilisation domestique normale pendant une période de 12 mois. Haier America réparera ou remplacera (frais de main-d’oeuvre exclus) le système scellé et le compresseur (pièces uniquement) pendant une période supplémentaire de 4 ans.

COMMENT OBTENIR LES RÉPARATIONS Communiquez avec un atelier de réparation agréé par le fabricant près de chez vous. Pour obtenir les coordonnées de l’atelier de réparation le plus proche, communiquez avec Haier America au 1-877-337-3639.

Toute réparation doit être effectuée par un atelier de réparation agréé par le fabricant.

LA PRÉSENTE GARANTIE NE COUVRE PAS

1. Les dommages causés par une mauvaise installation. 2. Les dommages causés lors de l’expédition de la marchandise. 3. Les défauts autres que les défauts de fabrication. 4. Les dommages causés par une utilisation malveillante ou abusive, un accident, une modification, un défaut d’entretien ou une alimentation électrique inadaptée. 5. Les dommages causés par une utilisation à d’autres fins que l’utilisation domestique. 6. Les dommages causés par une intervention effectuée par toute personne autre que le marchand autorisé ou un service de réparation agréé. 7. Les garnitures décoratives ou les ampoules d’éclairage. 8. Les frais de main-d’oeuvre, de service, de transport et d’expédition pour la dépose des pièces défectueuses et l’installation des pièces de remplacement au-delà de la période initiale de 12 mois. 9. Le crédit ou le remboursement au titre des produits au-delà de 30 jours à compter de la date d’achat, ou au titre de toute perte ou blessure causée par le produit ou des défauts causés au produit, ceci incluant, sans limitation, les dommages fortuits ou indirects. 10. La perte de nourriture causée directement par un défaut mécanique d’un produit ou par tout retard dans la fourniture de service, réparation ou remplacement. 11. Le produit remis à neuf acheté comme produit neuf ou d’occasion. LA PRÉSENTE GARANTIE LIMITÉE REMPLACE TOUTE GARANT IE, EXPRESSE OU IMPLICITE, NOTAMMENT LES GARANTIES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER. Le recours accordé par la présente garantie constitue l’unique recours de l’acheteur. La présente garantie ne couvre pas les dommages fortuits ou indirects. Certains États ne permettent pas l’exclusion des dommages fortuits ou indirects; aussi cette limitation peut ne pas s’appliquer dans votre cas. Certains États ne permettent pas de limitation de la durée d’une garantie implicite; aussi la limitation cidessus peut ne pas s’appliquer dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’un État à l’autre.

La présente garantie couvre les appareils vendus aux États-Unis (lim ites continentales), au Canada et à Puerto Rico.
