600152 - Système de commande électrique CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Automatisme de porte
Contenu du kit	Capuchon de fin de course, connecteur avec câble, résistance 8,2K Ohm, adhésif cyanacrylate
Option disponible	Profil de coin BAS-6
Matériau principal	Caoutchouc EPDM
Fonction principale	Détection de fin de course par contact électrique
Type de signal	Signal normalement ouvert (NO) ou avec résistance de 8,2K Ohm
Normes respectées	EN13241-1, EN12453
Longueur du câble	Environ 100 cm
Force maximale de fermeture	400 N (40 kg)
Installation	Profil PVC ou tube en caoutchouc, coupe droite, collage avec adhésif cyanacrylate
Précautions	Éviter humidité, fissures, dommages mécaniques
Durée de fixation adhésive	Environ 10 secondes de pression
Utilisation recommandée	Détection fiable de fin de course pour portes automatiques

FOIRE AUX QUESTIONS - 600152 CHAMBERLAIN

Comment réinitialiser le système CHAMBERLAIN 600152 ?

Pour réinitialiser le système, localisez le bouton de réinitialisation sur l'unité principale. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez le bouton et attendez que le système redémarre.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Si elles sont faibles ou vides, remplacez-les. Si la télécommande ne fonctionne toujours pas, essayez de la reprogrammer en suivant les instructions dans le manuel d'utilisation.

Le moteur fait du bruit mais la porte ne bouge pas, que faire ?

Cela peut indiquer un problème avec les rails ou les roues de la porte. Vérifiez que rien n'entrave le mouvement de la porte et que les rails sont bien alignés. Lubrifiez les parties mobiles pour réduire le bruit.

Comment régler la sensibilité du capteur de sécurité ?

Pour régler la sensibilité, localisez le potentiomètre sur l'unité du capteur de sécurité. Tournez-le lentement dans le sens des aiguilles d'une montre pour augmenter la sensibilité ou dans le sens inverse pour la diminuer.

Que faire si la lumière clignote sur l'unité principale ?

Un clignotement de la lumière peut indiquer un problème de fonctionnement. Consultez le manuel d'utilisation pour le code d'erreur correspondant et suivez les instructions pour résoudre le problème.

Comment installer le CHAMBERLAIN 600152 ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous d'utiliser les outils et les fixations fournis. Si vous avez des doutes, il est recommandé de faire appel à un professionnel.

Où puis-je trouver des pièces de rechange pour le CHAMBERLAIN 600152 ?

Les pièces de rechange peuvent être commandées directement sur le site Web de Chamberlain ou auprès de revendeurs agréés. Vérifiez également les magasins de bricolage locaux.

Le système ne répond pas à la télécommande, que faire ?

Vérifiez si le système est sous tension et que le fusible n'est pas grillé. Si tout semble en ordre, essayez de reprogrammer la télécommande. Si le problème persiste, contactez le service client.

MODE D'EMPLOI 600152 CHAMBERLAIN

• 1x Embout
• 1x Câble avec connecteur
• 1x Connecteur terminal 8,2K Ohm
• 1x Cyanacrylate colle - 3g

Optionnel

• BAS-6 Connecteur d'angle pour barre palpeuse (petit profil)

L'intérieur du caoutchouc EPDM est revêtu de deux surfaces conductrices. Quand celles-ci entrent en contact, une impulsion électrique est créée. Il est possible de brancher en série plusieurs lignes de distribution. La longueur totale de 100m ne doit pas être dépassée.

A. fonctionnement avec rheostat d'essai à 8,2 KOHM (FICHE ROUGE)

La ligne de distribution est ainsi garantie sans défaut et répond à la norme EN13241-1, EN12453. L'interprétabilité des signaux doit exister (pour la commande CB11, CB22 avec le boîtier interface 600213).

B. fonctionnement sans rheostat d'essai

Lors de l'utilisation sans rhéostat d'essai, il faut utiliser le cavalier fourni. Une commande avec fonction relais-ouvrant (NC) peut interpréter le signal. (non recommandé, car sécurité non assurée)

Tous les travaux de confection des lignes de distribution doivent être effectués avec soin et précision afin de garantir une plus longue durée de vie. Si l'humidité s'infiltrre, elle peut débrayer les lignes. Une limitation de garantie existe lorsque

plusieurs points de cette fiche d'instruction n'ont pas été suivis ou que les lignes de contact n'ont pas été adaptées correctement. Une ligne qui présente une fente, un trou ou d'autres types de dommages, doit être immédiatement échangée.

Differents profiles de LIGNES de distribution

Tous les profils de lignes de distribution ne peuvent pas du coup, être utilisés comme garniture! Le déport du portail est un facteur décisif pour déterminer la taille du profilé. La force globale exerçée sur les bords du portail à la fermeture, ne doit pas excéder 400 N (40 Kg)

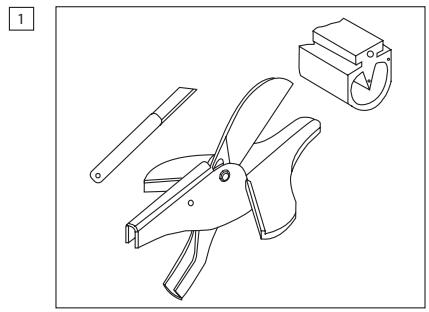

1. Couper en longueur le profilé avec une pince, une scie ou un couteau tranchant, disponibles dans les commerces spécialisés et spécialement adaptés aux tubes en PVC ou aux profilés en gommi. Faites attention à une arête tranchante à 100%.

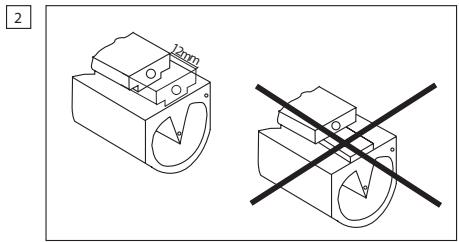

2. Le couvercle avec cordure réversible doit être placé à environ 12mm du pied du profilé. Aucun espace résiduel ne doit subsister.

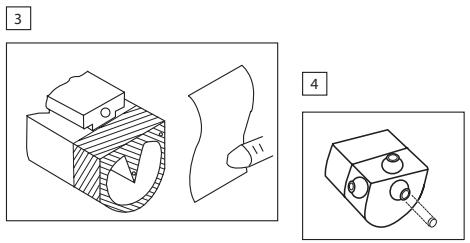

3. Frotter les surfaces hachurées avec du papier abrasif.
4. Enfoncer un tournevis ou un emporte-pièce dans le couvercle pour créer des passages.
5. Tirer le câble de raccordement par les pieds de câble percés

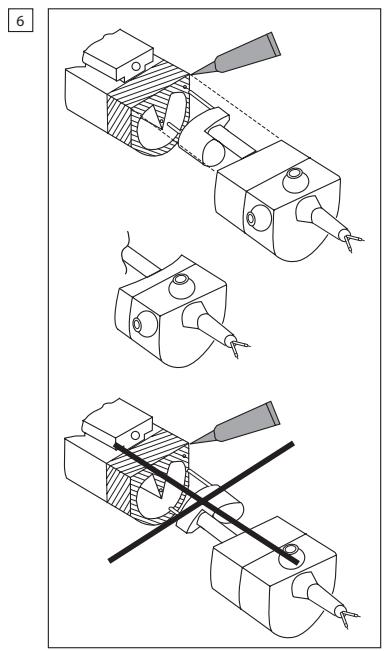

6. Repousser les torons de cuivre avec la fiche de contact. Puis, appliquer de la colle cyanoacrylate uniformément sur toute la surface. Faites attention à la position de la fiche de contact. Rabatte en arrêté la cordure réversible de l'arête du couvercle. Relever la fiche ou les points de contact. Puis, ouvrir le couvercle réversible et repousser la cordure réversible. Laisser enforcé pendant 10 secondes.
7. Coller la cordure réversible et le couvercle avec de la colle cyanoacrylate.

• 1x Closure cap
• 1x Plug with cable
• 1x Connecteur de raccordement 8,2K ohm 1x Cyanacrylate adhésif 3g
