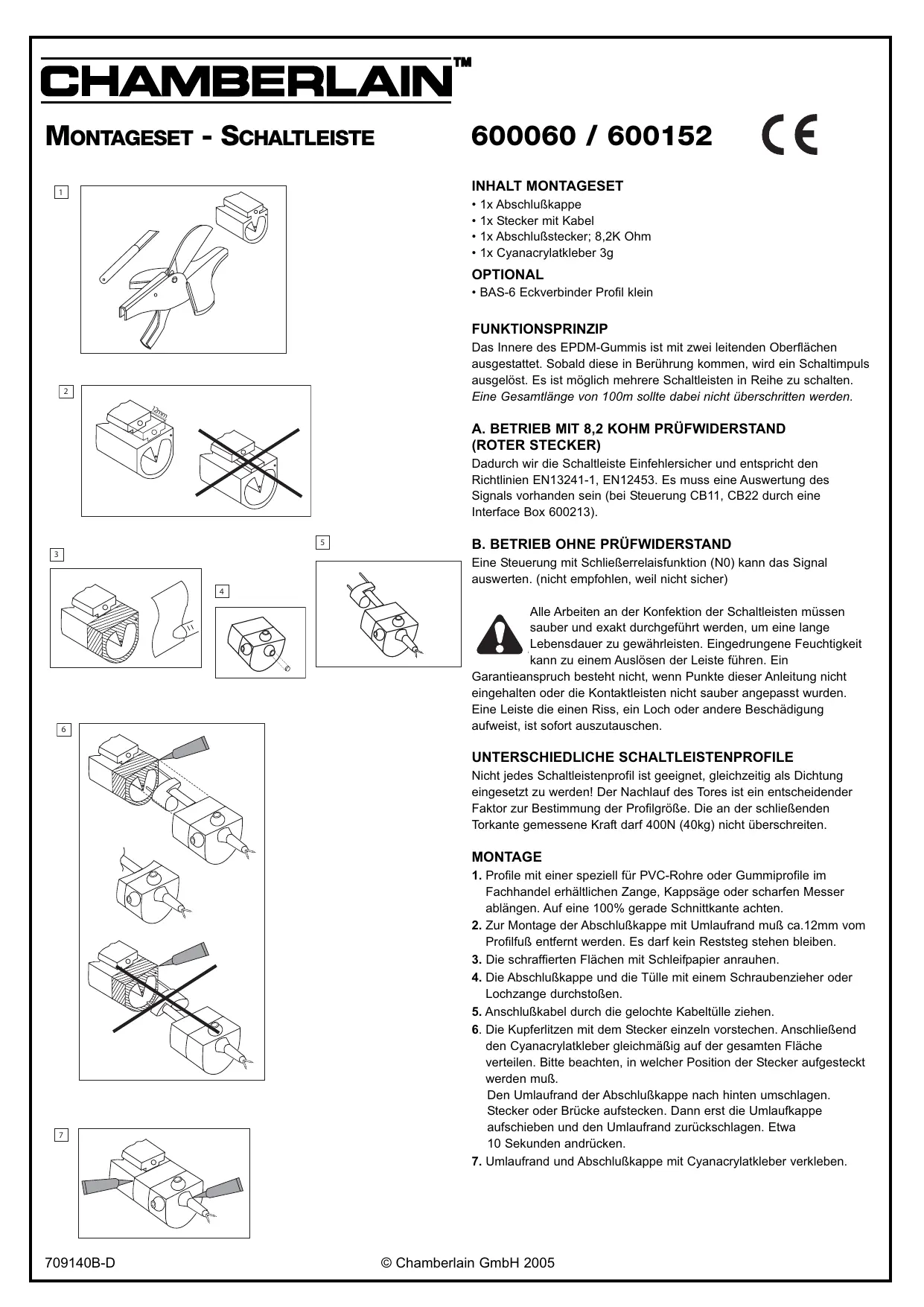

MODE D'EMPLOI 600060 CHAMBERLAIN

• 1x Embout
• 1x Câble avec connecteur
• 1x Connecteur terminal 8,2K Ohm
• 1x Cyanacrylate colle - 3g

Optionnel

• BAS-6 Connecteur d'angle pour barre palpeuse (petit profil)

L'intérieur du caoutchouc EPDM est revêtu de deux surfaces conductrices. Quand celles-ci entrent en contact, une impulsion électrique est créée. Il est possible de brancher en série plusieurs lignes de distribution. La longueur totale de 100m ne doit pas être dépassée.

A. fonctionnement avec rheostat d'essai à 8,2 KOHM (FICHE ROUGE)

La ligne de distribution est ainsi garantie sans défaut et répond à la norme EN13241-1, EN12453. L'interprétation des signaux doit exister (pour la commande CB11, CB22 avec le boîtier interface 600213).

B. fonctionnement sans rheostat d'essai

Lors de l'utilisation sans rhéostat d'essai, il faut utiliser le cavalier fourni. Une commande avec fonction relais-ouvreur (NC) peut interpréter le signal. (non recommandé, car sécurité non assurée)

Tous les travaux de confection des lignes de distribution doivent être effectués avec soin et précision afin de garantir une plus longue durée de vie. Si l'humidité s'infiltrre, elle peut débrayer les lignes. Une limitation de garantie existe lorsque

plusieurs points de cette fiche d'instruction n'ont pas été suivis ou que les lignes de contact n'ont pas été adaptées correctement. Une ligne qui présente une fente, un trou ou d'autres types de dommages, doit être immédiatement échangée.

Differents profiles de LIGNES de distribution

Tous les profils de lignes de distribution ne peuvent pas du coup, être utilisés comme garniture! Le déport du portail est un facteur décisif pour déterminer la taille du profilé. La force globale exerçée sur les bords du portail à la fermeture, ne doit pas excéder 400 N (40 Kg)

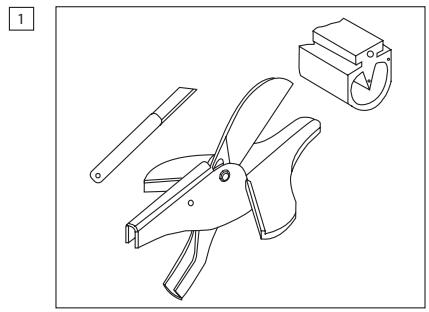

1. Couper en longueur le profilé avec une pince, une scie ou un couteau tranchant, disponibles dans les commerces spécialisés et spécialement adaptés aux tubes en PVC ou aux profilés en gommi. Faites attention à une arête tranchante à 100%.

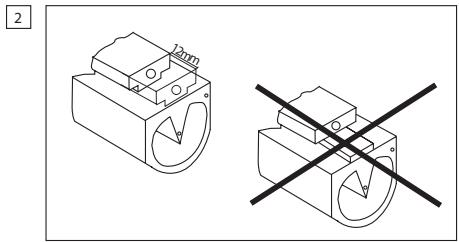

2. Le couvercle avec cordure réversible doit être placé à environ 12mm du pied du profilé. Aucun espace résiduel ne doit subsister.

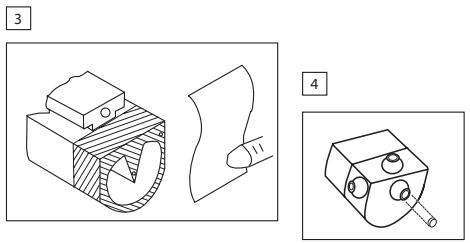

3. Frotter les surfaces hachurées avec du papier abrasif.
4. Enfoncer un tournevis ou un emporte-pièce dans le couvercle pour créer des passages.
5. Tirer le câble de raccordement par les pieds de câble percés

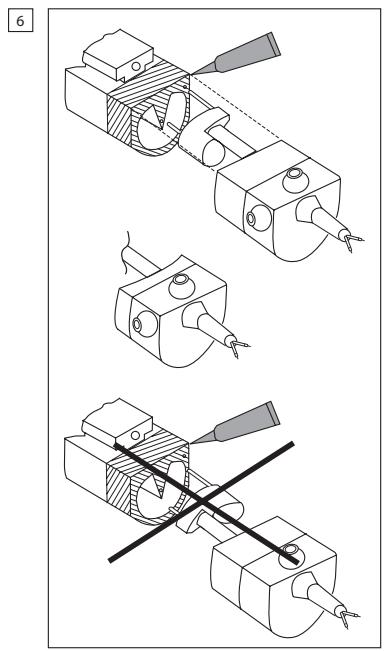

6. Repousser les torons de cuivre avec la fiche de contact. Puis, appliquer de la colle cyanoacrylate uniformément sur toute la surface. Faites attention à la position de la fiche de contact. Rabatte en arrêté la cordure réversible de l'arête du couvercle. Relever la fiche ou les points de contact. Puis, ouvrir le couvercle réversible et repousser la cordure réversible. Laisser enforcé pendant 10 secondes.
7. Coller la cordure réversible et le couvercle avec de la colle cyanoacrylate.

• 1x Closure cap
• 1x Plug with cable
• 1x Connecteur de raccordement 8,2K ohm 1x Cyanacrylate adhésif 3g
