Les enfants ne doivent pas être autorisés à jouer avec les commandes. Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état. Observer le système de volets roulants ou de stores au cours de son fonctionnement. Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain. Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.
Si pendant le mouvement de montée ou de descente, vous appuyez sur la touche de l’autre direction, le moteur change de direction.
Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

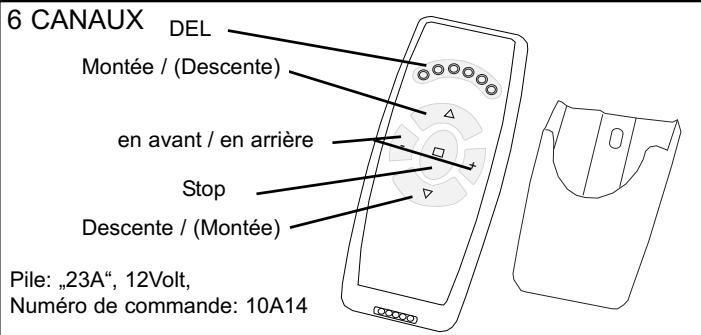

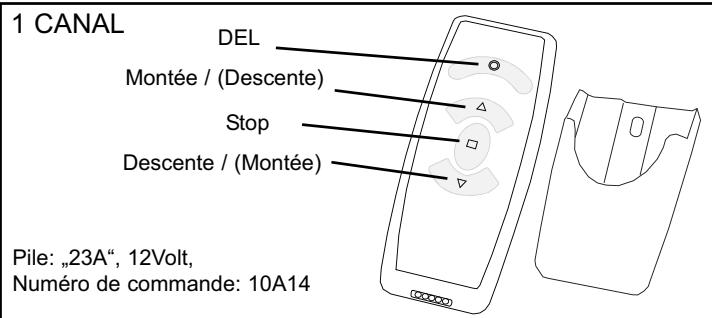

Compris dans la livraison de toute télécommande à 1 canal et 6 canaux (sans vis ni chevilles). Attention ! Veillez à n’endommager aucun câble électrique pendant le montage, notamment si le montage est réalisé à proximité d’interrupteurs électriques ou de fiches. Veuillez contrôler préalablement le lieu de montage avec précision.
(qui n’est pas la première télécommande ou télécommande « maîtresse ») REMARQUE : Télécommande à 6 canaux : commencez par régler votre télécommande sur le nouveau canal (1-6). La télécommande doit être en mode « Commande individuelle ». REMARQUE : Les étapes suivantes doivent être rapidement exécutées. Commencez par lire attentivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.
Numéro de commande: 10A14

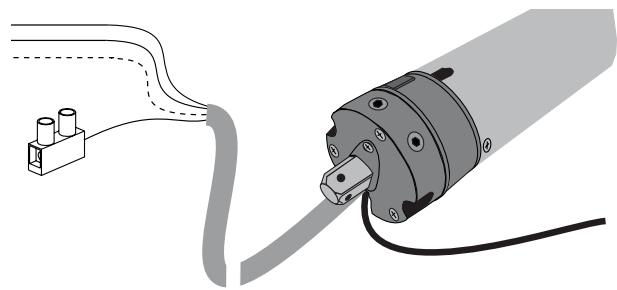

• Appuyez sur la touche Stop de la télécommande « maîtresse » et maintenez-la enfoncée. • Rebranchez ensuite le courant, attendez quelques instants et continuez de maintenir la touche appuyée. Après environ 15 secondes, l’opérateur tourne brièvement afin d’indiquer que l’ordre a bien été compris. • Opération terminée B. Suppression « sans » télécommande directement sur l’opérateur • Débranchez l’opérateur. • Raccordez le câble noir qui sort de l’opérateur avec le câble d’alimentation (L). • Mettez en marche et attendez. L’opérateur tourne brièvement 2 fois et se positionne ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées dès que l’opérateur commence à tourner. • Redébranchez l’opérateur. • Retirez le raccordement avec le câble noir en veillant à éviter tout courtcircuit à l’extrémité libre. • Pour les autres étapes, consultez « Programmation de la première télécommande ». • Opération terminée
Vous pouvez enregistrer jusqu'à 40 télécommandes. La première télécommande programmée est désignée par le terme de télécommande « maîtresse ». A. Avec la télécommande « maîtresse » B. Directement sur l’opérateur (si la télécommande a été égarée ou si la pile est vide)
Une pression simultanée prolongée des touches - / + fait repasser la télécommande en mode « Commande individuelle ». Un seul voyant DEL s'allume pour indiquer le retour à ce mode.
Avec la télécommande maîtresse : Étape 2: appuyer sur la touche Stop et maintenez-la enfoncée. L’opérateur se tourne brièvement 2 fois afin de signaler qu’il a compris l'ordre (env. 5 secondes). Attendez que l’opérateur se soit arrêté. Étape 3: immédiatement après, appuyez brièvement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur bouge brièvement à 2 reprises pour indiquer qu'il a compris l'ordre. Avec la nouvelle télécommande : Étape 4: immédiatement après la nouvelle télécommande, appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enfoncée. De nouveau, l'opérateur bouge brièvement à 2 reprises pour indiquer qu'il a compris l'ordre. • Opération terminée REMARQUES IMPORTANTES Remarque 1: entre l’étape 2 et l’étape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L’opérateur doit cependant être arrêté avant. Remarque 2: entre les étapes 3 et 4, vous n’avez que 7 secondes au maximum. Remarque 3: n’appuyez sur une nouvelle touche que lorsque le voyant DEL s’est éteint sur la télécommande et que l'opérateur s'est arrêté. Si au lieu de fonctionner brièvement, l’opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3), ceci signifie que l'opération a échoué. Recommencez l’opération.
MONTÉE ou la fonction inverse. Si vous ne souhaitez programmer qu’une modification du sens de rotation, vous devez d’abord effacer toutes les télécommandes programmées (voir Suppression avec et sans télécommande). REMARQUE : Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l’envers (DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine). • Débranchez l’opérateur. • Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rotation) de la nouvelle télécommande « maîtresse » et maintenez-la enfoncée. (en restant dans la portée radio de l’opérateur) • Branchez le courant et attendez • Si l’opération a réussi, l’opérateur se tourne brièvement 2 fois pour indiquer que l'ordre a bien été compris. • Opération terminée Remarques : • Si l’opération a échoué, ceci est peut-être dû au fait qu’une télécommande « maîtresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous devez de nouveau tout effacer en suivant les instructions du paragraphe « Suppression sans télécommande ». • Etiez-vous dans la portée de réception du moteur ? • La pile de la télécommande fonctionne-t-elle correctement ? • S’est-il écoulé plus de 20 secondes entre le moment où vous avez branché le courant et le moment où vous avez appuyé sur l'émetteur ?
(RADIO) La touche MONTÉE fonctionne comme touche DESCENTE • Le moteur tourne dans un autre sens (montage à gauche) que celui prévu par le réglage en usine (montage à droite). Voir le point SUPPRESSION DE TOUTES LES TÉLÉCOMMANDES puis PROGRAMMATION DE LA PREMIÈRE TÉLÉCOMMANDE La programmation d'une nouvelle télécommande ne fonctionne pas. • Pour cela, la télécommande « maîtresse » est nécessaire. • L’opérateur de volet roulant est dans la position finale mais le résultat positif n'était pas immédiatement visible? • Etiez-vous trop loin de l’opérateur ? • Voir le paragraphe Portée. Quelle est la portée de la télécommande ? • En général, il n’y a aucun problème si vous vous trouvez dans la même pièce que l'opérateur. • Si en revanche, plusieurs étages ou des parois vous séparent de l'opérateur, son fonctionnement ne peut pas être garanti. La portée est courte • L’antenne ne doit pas être enroulée. • N'entourez pas l'antenne autour du câble de raccordement. • Posez l’antenne d’une autre façon (sans la rallonger). • Le coffre du volet roulant empêche le signal de passer. Rallongez un peu l’antenne et faites-la dépasser du coffre du volet roulant (autre position). • Si vous vous trouvez très près d'appareils tels que téléviseurs, stéréos, microondes, machines à laver ou lave-vaiselle, ces appareils génèrent des radiations électromagnétiques à haute fréquence qui peuvent raccourcir la portée de la télécommande. • Pile trop faible. • Si le voyant DEL est allumé, ceci signifie que la pile fonctionne toujours. • Si la portée de l’appareil diminue lentement au cours de plusieurs semaines, ceci indique que la pile n'est plus bonne et qu'elle doit être remplacée. • A titre d’essai, ouvrez le coffre du volet roulant et testez le fonctionnement de la télécommande en laissant sortir l'antenne. Si ceci s’avère concluant, vous devez positionner l’antenne autrement. Dans ce cas, c’est le coffre du volet roulant qui empêche la réception des signaux. Fluctuations importantes/variables de la portée (en l'espace de quelques heures) • La télécommande émet des signaux par radio sur une fréquence de 433MHz. Si d’autres signaux sont émis sur cette fréquence, ceci peut dans certaines conditions réduire la portée de l’appareil car par mesure de sécurité, le récepteur du moteur n’autorise pas les commandes en cas d’interférence de signaux. • Les postes météorologiques ou les instruments de mesure de la température fonctionnant par radio émettent à une fréquence de 30-90 secondes pour environ 1 seconde. • Les émetteurs utilisés par les dispositifs d’ouverture des portails de garage émettent très brièvement des signaux au moment de l’ouverture du portail. • Les installations de sonnettes fonctionnant par radio émettent des signaux très brefs ou même souvent prolongés lorsqu’elles sont défectueuses. L’émetteur est installé dans le bouton de la sonnette. • Les casques radio ainsi que d'autres systèmes utilisés dans la maison peuvent également émettre des signaux par radio. • Faites des tests en débranchant tel ou tel système. Ce type de problème est souvent résolu en changeant de pièce. • Des piles qui ne fonctionnent pas ? Dans ce cas, changez-les. Est-il possible d’actionner simultanément plusieurs volets roulants avec une télécommande à un canal ? • Ceci est possible dans la même pièce mais déconseillé car dans ce cas, les deux volets roulants fonctionnent toujours en même temps. Il n’est pas possible d’actionner individuellement un volet roulant. Nous vous recommandons d’utiliser une télécommande à 6 canaux (accessoires). Ce type de télécommande possède une fonction permettant de commander automatiquement tous les volets roulants ou de les faire fonctionner individuellement.
(bovenste) indrukken en vasthouden. De aandrijving beweegt weer 2x kort ten teken dat de opdracht begrepen is. • Klaar BELANGRIJKE OPMERKINGEN Opmerking 1: Tussen stap 2 en stap 3 zijn slechts max. 2 seconden toegestaan, anders wordt de procedure afgebroken. De aandrijving moet echter tevoren gestopt zijn. Opmerking 2: Tussen stap 3 en stap 4 zijn slechts max. 7 seconden toegestaan. Opmerking 3: Een nieuwe toets pas indrukken als de LED in de afstandsbediening gedoofd is en de aandrijving stilstaat. Wanneer de aandrijving in plaats van kort zeer lang in een richting beweegt (tussen stap 2 en 3) is het niet gelukt. Opnieuw beginnen.
(zie Wissen met en zonder afstandsbediening). OPMERKING: Wanneer de afstandsbediening opnieuw geprogrammeerd wordt omdat de toetsen omgekeerd functioneerden (OMLAAG/OMHOOG), drukt u in het vervolg op de OMLAAG-toets (geldt alleen bij een nieuwe aandrijving die in de fabriek geprogrammeerd is).
