MODE D'EMPLOI RA4330 CHAMBERLAIN
Attention! Le non-respect de ces consignes peut entrainer des risques de blessures graves.
Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectues par desElectriciens spécialisés etabilités à cet effet.
Les enfants ne doivent pas'être autorisés à jour avec les commandes.
Contrôler régulièrement l'absence d'usure et d'endom-magement du système de volets roulants ou de stores.
Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.
Observer le système de volets roulants ou de stores au cours de son fonctionnement.
Utiliser exclusivement des pieces de rechange, des outils et des équipements additionnels agrés par la société Chamberlain.
Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.
Utilisation en conformité
Les télécommandes de ce produit convennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série F).
Si vous telécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces apparêls.
Afin de garantir le bon fonctionnement de ces télécommandes, il est imperatif d'avoir un opérateur de volet roulant (de série F) de la société Chamberlain ou un récepteur d'usage universel (modèles : RA8001 ou CS8001)
Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.
En cas d'utilisation des commandes et des entrainements à des fins différentes de celles précités ou en cas de modifications altersant la sécurité de l'installation, le fabricant ou le revendeur Decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.
Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi.
En cas de manipulation incorrecte, le fabricant ou le revendeur decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

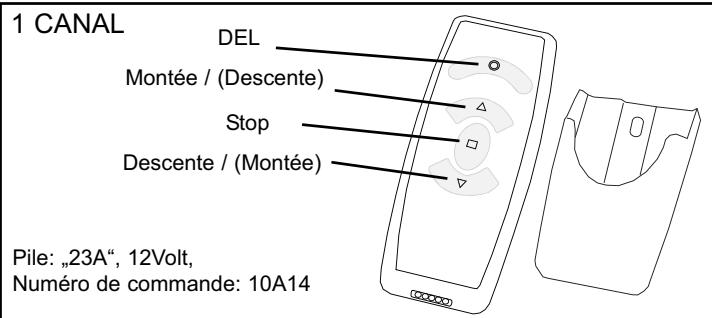

FONCTIONNEMENT DE LA TELÉCOMMANDE
La touche supérieure de la télécommande est normalement celle de la direction MONTÉE (ouverture). La touche inférieure de la télécommande est normalement celle de la direction DESCENTE (fermeture). La touche centrale arrête le volet roulant dans chaque position (stop).
Si pendant le mouvement de montée ou de descente, vous appuyez sur la touche de l'autre direction, le moteur change de direction.

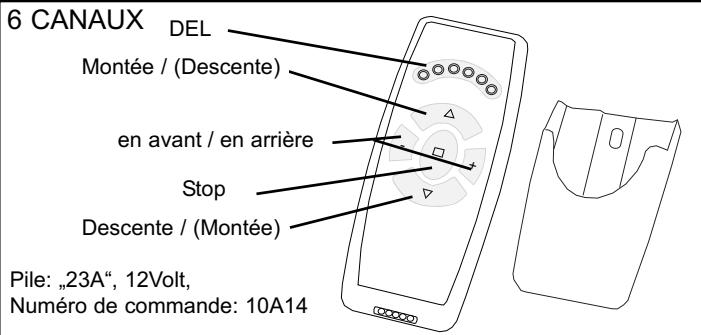

Télécommande radio à 6 canaux uniquement (à titre complémentaire)
• Commande individuelle
Les touches - / + de la télécommande permettent de passer d'un canal à l'autre afin d'actionner individuellement jusqu'à 6 opérateurs. Le voyant DEL situé dans la partie supérieure indique quel canal est actif actuellement.
Commande simultanée de tous les opérateurs
Une pression simultanée prolongée des touches - / + fait passer la télécommande en mode « Tous les opérateurs ». Les 6 voyants DEL s'allument brièvement pour indiquer le passage à ce mode. Si vous appuyez ensuite sur la touche Montée / Descente, la télécommande actionne automatiquement chaque opérateur l'un après l'autre (1-2-3-4-5 et 6). Une pression simultanée prolongée des touches - / + fait repasser la télécommande en mode « Commande individuelle ». Un seulvoyant DEL s'alume pour indiquer le retour à ce mode.
Compris dans la livraison de toute télécommande à 1 canal et 6 canaux (sans vis ni chevilles).
Attention! Veillez à n'endommager aucun cable électrique pendant le montage, notamment si le montage est réalisé à proximé d'interrupteurs électriques ou de fiches. Veuillez contrôle préalablement le lieu de montage avec précision.
PROGRAMMATION DE TELÉCOMMANDES RADIO (ÉMETTEURS) :
Vous pouvez enregistrer jusqu'à 40 télécommandes. La première télémande programmée est désignée par le terme de télécommande « maitresse »
PROGRAMMATION de la télécommande suivante
(qui n'est pas la première télécommande ou télécommande « maitresse »)
REMARQUE: Télécommande à 6 canaux : commencez par régler votre télécommande sur le nouveau canal (1-6). La télécommande doit être en mode « Commande individuelle ».
REMARQUE: Les étapes suivantes doivent être rapidement exécutées. Commencez par liè attentionivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.
Etape 1: le volet roulant ne doit pas se trouver dans une position finale. Avec la télécommande maitresse :
Étape 2: appuyer sur la touche Stop et maintenez-la enfonnée. L'opérateur se tourne brièvement 2 fois afin de signaler qu'il a compris l'ordre (env. 5 secondes). Attendez que l'opérateur se soit arrêté.
Étape 3: immédiatement après, appuyez brievement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur rouge brievement à 2 reprises pour indiquer qu'il a compris l'ordre.
Avec la nouvelle télékommande
Étape 4: immédiatement après la nouvelle télécommande, appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enforcée. De nouveau, l'opérateur rouge brivement à 2 reprises pour indiquer qu'il a compris l'ordre.
- Opération terminée
REMARQUES IMPORTANTES
Remarque 1: entre l'etape 2 et l'etape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L'opérateur doit cependant être arrêté avant.
Remarque 2: entre les étapes 3 et 4, vous n'avez que 7 secondes au maximum.
Remarque 3: n'appuyez sur une nouvelle touche que lorsque levoyant DEL s'est eteint sur la telecommande et que l'opérateur s'est arrêté. Si au lieu de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3),eci signifie que l'opération a échoué. Recommenze I'opération.
EFACEMENT DE TELÉCOMMANDES PROGRAMMÉES
Il n'est pas possible de supprimer une seule télécommande qui a ete programmée. Vous ne pouvez qu'effacer toutes les telecommandes. La suppression est possible :
A. Avec la télécommande « maitresse »
B. Directement sur l'opérateur (si la télécommande a été égarée ou si la pile est vide)
A. Procedez à la suppression avec la télécommande « maitresse »
- Coupe l'alimentation en courant de l'opérateur (pendant au moins 10 secondes)
- Appuyez sur la touche Stop de la télécommande « maitresse » et maintenez-la enforcée.
- Rebranche ensuite le courant, attendez quelques instants et continuez de maintainir la touche appuyée.
Après environ 15 secondes, l'opérateur tourne brièvement afin d'indiquer que l'ordre a bien été compris.
- Opération terminée

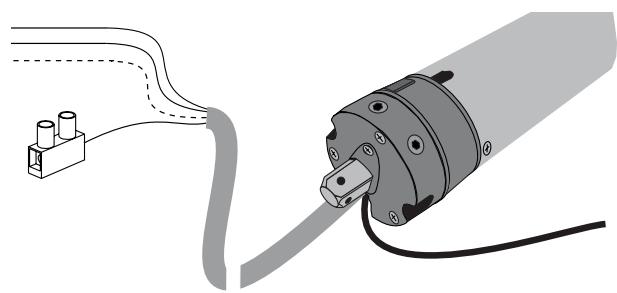

B. Suppression « sans » télécommande directement sur l'opérateur
- Debranchez l'opérateur.
- Raccordez le cable noir qui sort de l'opérateur avec le cable d'alimentation (L).
- Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se positionne ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées dés que l'opérateur commence à tourner.
Redébranche l'opérateur.
- Retirez le raccordement avec le cable noir en veillant à éviter tout court-circuit à l'extrémité libre.
- Pour les autres étapes, consultez « Programmation de la première télécommande »
- Opération terminée
PROGRAMMATION DE LA PREMIÈRE TÉLECOMMANDE MODIFICATION DU SENS DE ROTATION
La première télécommande est désignée par le terme de télécommande « maitresse ». Elle détermine le sens
de rotation et decide si la touche supérieure possede réellement la fonction MONTÉE ou la fonction inverse. Si vous ne souhaitez programmer qu'une modification du sens de rotation, vous doivent d'abord effacer toutes les télécommandes programmes (voir Suppression avec et sans télécom- mande).
REMARQUE: Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l'envers (DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine).
-
Debranchez l'opérateur.
-
Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rotation) de la nouvelle télécommande « maitresse » et maintenez-la enforcée. (en restant dans la portée radio de l'opérateur)
-
Branchez le courant et attendez
- Si l'opération a réussi, l'opérateur se tourne brievement 2 fois pour indiquer que l'ordre a bien été compris.
- Opération terminée
Remarques :
- Si l'opération a échoué, ceci est peut-être d'u au fait qu'une télécommande « maitresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous doivent de nouveau tout effacer en suivant les instructions du paragraph « Suppression sans télécommande »
- Etiez-vous dans la portée de réception du moteur?
- La pile de la télécommande fonctionne-t-elle correctement?
- S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché le courant et le moment où vous avez appuyé sur l'émetteur ?
QUESTIONS/RÉPONSES ET DIAGNOSTIC DES PANNES (RADIO)
La touche MONTÉE fonctionne comme touche DESCENTE
- Le moteur tourne dans un autre sens (montage à gauche) que celui prévu par le réglage en usine (montage à droite). Voir le point SUPPRESSION DE TOUTES LES TÉLÉCOMMANDES puis PROGRAMMATION DE LA PREMIÈRE TÉLÉCOMMANDE
La programmation d'une nouvelle télécommande ne fonctionne pas.
Pour cela, la télécommande « maitresse » est nécessaire.
- L'opérateur de volet roulant est dans la position finale mais le résultat positif n'était pas immédiatement visible?
- Etiez-vous trop loin de l'opérateur ?
Voir le paragraphe Portee.
Quelle est la portee de la telecommande?
- En général, il n'y a certain problème si vous vous trouvez dans la même démarche que l'opérateur.
- Si en revanche, plusieurs étages ou des parois vous séparent de l'opérateur, son fonctionnement ne peut pas être garantie.
La portée est courte
L'antenne ne doit pas etre enroulee.
- N'entourez pas l'antenne autour du cable de raccordement.
- Posez l'antenne d'une autre façon (sans la rallonger).
- Le coffre du volet roulant empêche le signal de passer. Rallongez un peu l'antenne et faites-la dépasser du coffre du volet roulant (autre position).
- Si vous vous trouvez très pres d'appareils tels que téléviseurs, stéros, microondes, machines à laver ou lave-vaiselle, ces apparèls générent des radiations electromagnétiques à haute fréquence qui peuvent raccourcir la portée de la télécommande.
-
Pile trop faible.
-
Si levoyant DEL est allumé,cesi signifie que la pile fonctionne toujours.
- Si la portée de l'appareil diminue lentement au cours de plusieurs semaines, ceci indique que la pile n'est plus bonne et qu'elle doit être remplaquee.
- A titre d'essay, ouvrez le coffre du volet roulant et testez le fonctionnement de la télécommande en laissant sorting l'antenne. Si ceci s'avere conduitant, vous nevez positionner l'antenne autrement. Dans ce cas, c'est le coffre du volet roulant qui empêche la réception des signaux.
Fluctuations importantes/variables de la portée (en l'espace de quelques heures)
- La télécommande émet des signaux par radio sur une fréquence de 433MHz.
Si d'autres signaux sont émis sur cette fréquence, ceci peut dans certaines conditions réduire la portée de l'appareil car par mesure de sécurité, le récepteur du moteur n'autorise pas les commandes en cas d'interférence de signaux. - Les postes météorologiques ou les instruments de mesure de la température fonctionnant par radio émettent à une fréquence de 30-90 secondes pour environ 1 seconde.
- Les émetteurs utilisés par les dispositifs d'ouverture des portails de garage émettent très brièvement des signaux au moment de l'ouverture du portail.
- Les installations de sonnette fonctionnant par radio émettent des signaux très brefs ou même souvent prolongés lorsqu'elles sont défectueuses. L'émetteur est installé dans le bouton de la sonnette.
- Les casques radio ainsi que d'autres systèmes utilisés dans la maison peuvent également émettre des signaux par radio.
- Faites des tests en débranchant tel ou tel système. Ce type de problème est souvent résolu en changeant de piece.
- Des piles qui ne fonctionnent pas? Dans ce cas, changez-les.
Est-il possible d'actionner simultanément plusieurs volets roulants avec une télécommande à un canal ?
- Ceci est possible dans la même démarche mais déconseilé car dans ce cas, les deux volets roulants fonctionnent toujours en même temps. Il n'est pas possible d'actionner individuellement un volet roulant. Nous vous recommendons d'utiliser une télécommande à 6 canaux (accessoires). Ce type de télécommande possède une fonction permettant de commander automatiquement tous les volets roulants ou de les faire fonctionner individuellement.
