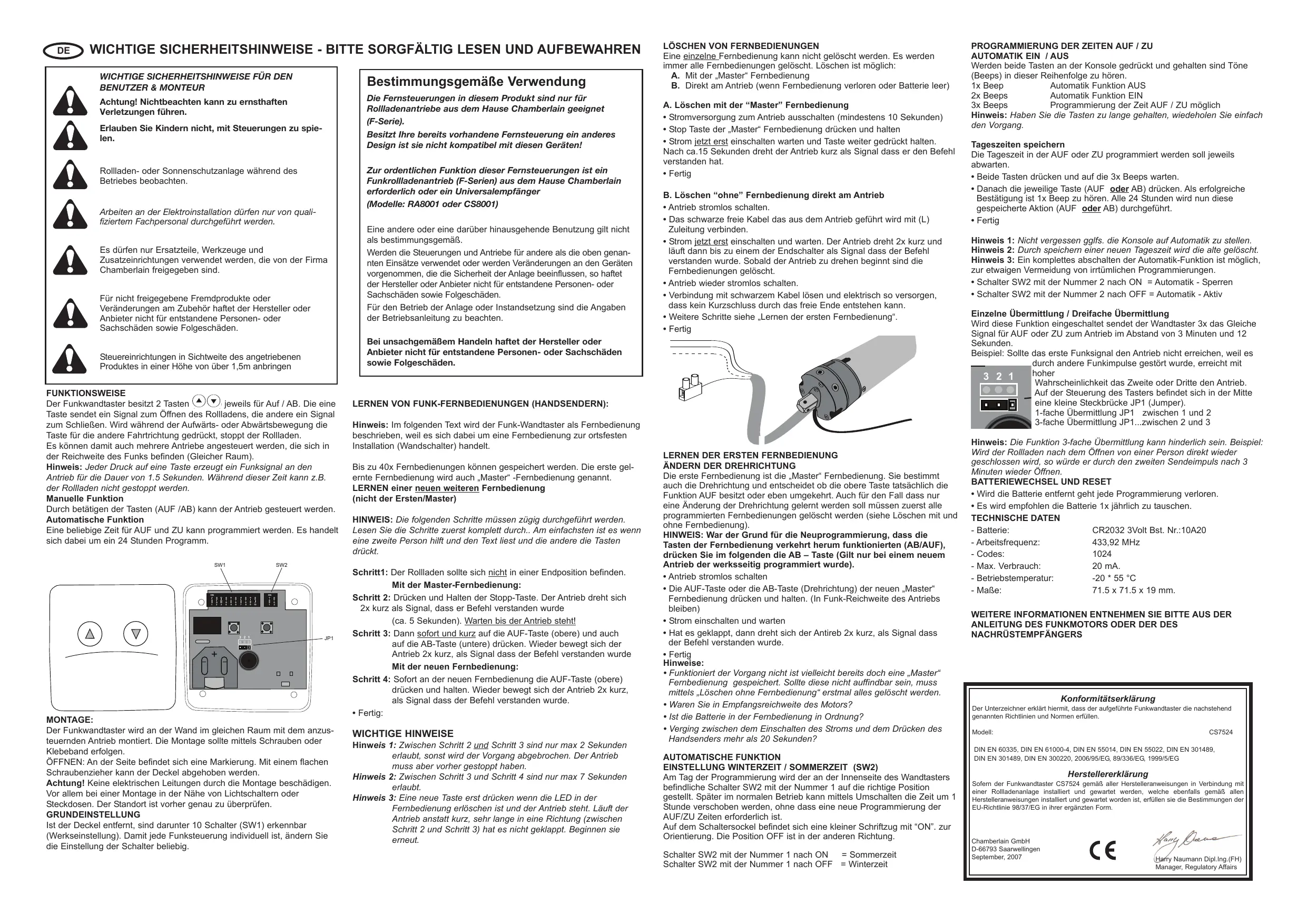

MODE D'EMPLOI CS7524 CHAMBERLAIN
Attention ! Le non-respect de ces consignes peut entraîner des risques de blessures graves.
Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des électriciens spécialisés et habilités à cet effet.
Les enfants ne doivent pas être autorisés à jouer avec les commandes.
Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores.
Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.
Observer le système de volets roulants ou de stores au cours de son fonctionnement.
Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain.
Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.
Utilisation en conformité
Les télécommandes de ce produit conviennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série F).
Si votre télécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces appareils.
Afin de garantir le bon fonctionnement de ces télécommandes, il est impératif d'avoir un opérateur de volet roulant (de série F) de la société Chamberlain ou un récepteur d'usage universel (modèles : RA8001 ou CS8001).
Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.
En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.
Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi.
En cas de manipulation incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.
Fonctionnement
Le bouton-poussoir mural radio possède 2 touches (▲) (▼), l'une est pour la DESCENTE, l'autre pour la MONTÉE. Une touche envoie un signal pour l'ouverture du volet roulant et l'autre touche actionne sa fermeture. Si pendant le mouvement de montée ou de descente du volet roulant, vous appuyez sur la touche prévue pour l'autre direction, ceci provoque l'arrêt du volet roulant.
Il est donc possible d'actionner plusieurs opérateurs qui se trouvent dans la portée de la télécommande (dans la même pièce).
Remarque : Chaque pression sur une touche envoie un signal radio à l'opérateur pendant une durée de 1,5 seconde. Pendant cette durée, il n'est pas possible, par exemple, d'arrêter le volet roulant.
Mode manuel
Vous pouvez actionner l'opérateur en appuyant sur les touches (MONTÉE / DESCENTE).
Mode automatique
Vous pouvez programmer l'heure de votre choix pour la montée ou la descente du volet roulant, ou pour les deux. Il s'agit d'une programmation sur 24 heures.
Montage :
Le bouton-poussoir mural radio est monté sur un mur de la pièce où se trouve l'opérateur correspondant. Le montage doit être réalisé avec des vis ou du ruban adhésif.
OUVERTURE : Une marque se trouve sur le côté. Le couvercle peut être retiré à l'aide d'un tournevis plat.
Attention : N'endommagez pas les câbles électriques lors du montage, surtout si vous effectuez un montage à proximité d'un interrupteur ou d'une prise de courant. Faites attention à bien vérifier l'installation présente.
Paramétrage par défaut

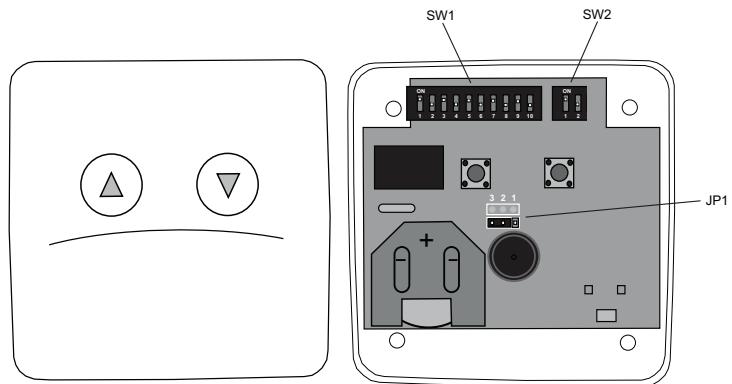

En enlevant le couvercle, vous verrez 10 DIP-switchs (SW1, paramétrage par défaut). Pour que chaque télécommande soit individuelle, changez le
paramétrage selon votre choix.
Programmation de télécommandes radio (émetteurs)
Remarque : Dans le texte ci-dessous, le bouton-poussoir mural radio est décrit comme une télécommande car il s'agit d'une télécommande pour l'installation fixe (bouton-poussoir mural).
Vous pouvez enregistrer jusqu'à 40 télécommandes. La première télécommande programmée est désignée par le terme de télécommande « maîtresse ».
PROGRAMMATION DE LA TÉLÉCOMMANDE SUIVANTE
(qui n'est pas la première télécommande ou télécommande « maîtresse »)
REMARQUE : Les étapes suivantes doivent être rapidement exécutées. Commencez par lire attentivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.
Étape 1 : le volet roulant ne doit pas se trouver dans une position finale. Avec la télécommande maîtresse :
Étape 2 : appuyez sur la touche Stop et maintenez-la enfoncée. L'opérateur clignote brièvement 2 fois afin de signal (env. 5 secondes). Attendez que l'opérateur se soit arrêté.
Étape 3 : immédiatement après, appuyez brièvement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur clignote brièvement à 2 reprises pour indiqu .
Avec la nouvelle télécommande :
Étape 4 : Immédiatement après , appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enfoncée. De nouveau, l'appareil clignote brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.
Remarques importantes
Remarque 1 : entre l'étape 2 et l'étape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L'opérateur doit cependant être arrêté avant.
Remarque 2 : entre les étapes 3 et 4, vous n'avez que 7 secondes au maximum.
Remarque 3 : n'appuyez sur une nouvelle touche que lorsque le voyant DEL s'est éteint sur la télécommande et que l'opérateur s'est arrêté. Si au lieu de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3), cela signifie que l'opération a échoué. Recommencez l'opération.
Effacement de télécommandes programmées
Il n'est pas possible de supprimer une seule télécommande qui a été programmée. Vous ne pouvez qu'effacer toutes les télécommandes. La suppression est possible :
A. Avec la télécommande « maîtresse »
B. D (si la télécommande a été égarée ou si la pile est vide)
A. Procédez à la suppression avec la télécommande « maîtresse »
- Coupez l'alimentation en courant de l'opérateur (pendant au moins 10 secondes).
- Appuyez sur la touche Stop de la télécommande « maîtresse » et maintenez-la enfoncée.
- Rebranchez ensuite le courant, attendez quelques instants et continuez de maintenir la touche appuyée. Après environ 15 secondes, l'opérateur tourne brièvement afin d'indiquer que l'ordre a bien été compris.

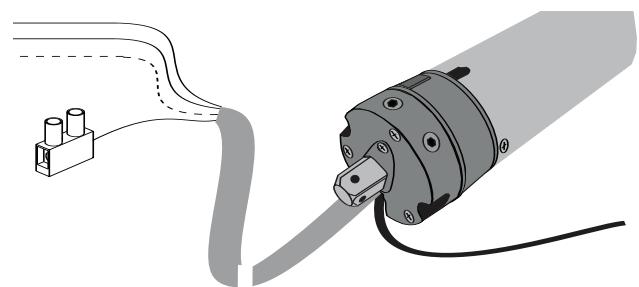

- Opération terminée. B. Suppression « sans » télécommande d - Débranchez l'opérateur.
- Raccordez le câble noir qui sort de l'opérateur avec le câble d'alimentation (L).
- Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se positionne ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées lorsque l'opérateur commence à tourner. Redébranchez l'opérateur.
- Retirez le raccordement avec le câble noir en veillant à éviter tout court-circuit à l'extrémité libre.
- Pour les autres étapes, consultez « Programmation de la première télécommande ».
- Opération terminée.
Programmation de la première télécommande – Modification du sens de rotation
La première télécommande est désignée par le terme de télécommande « maîtresse ». Elle détermine le sens de rotation et décide si la touche supérieure possède réellement la fonction MONTÉE ou la fonction inverse. Si vous ne souhaitez programmer qu'une modification du sens de rotation, vous devez d'abord effacer toutes les télécommandes programmées (voir Suppression avec et sans télécommande). REMARQUE : Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l'envers (DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine).
- Débranchez l'opérateur.
- Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rotation) de la nouvelle télécommande « maîtresse » et maintenez-la enfoncée (en restant dans la portée radio de l'opérateur).
- Branchez le courant et attendez.
- Si l'opération a réussi, l'opérateur se tourne brièvement 2 fois pour indiquer que l'ordre a bien été compris.
- Opération terminée.
Remarques :
- Si l'opération a échoué, ceci est peut-être dû au fait qu'une télécommande « maîtresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous devez de nouveau tout effacer en suivant les instructions du paragraphe « Suppression sans télécommande ».
- Étiez-vous dans la portée de réception du moteur ?
- La pile de la télécommande fonctionne-t-elle correctement ?
- S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché l'appareil et le moment où vous avez appuyé sur la télécommande ?
Réglage heure d'hiver / heure d'été (SW2)
Le jour de la programmation, le commutateur SW2 situé à l'intérieur du bouton-poussoir mural et portant le numéro 1 doit être réglé sur la bonne position. À un moment ultérieur, pendant le fonctionnement normal de l'appareil, vous pourrez, grâce à cette commutation, retarder l'heure d'une heure sans qu'il soit nécessaire de reprogrammer les heures de MONTÉE / DESCENTE.
Une petite inscription avec « ON » se trouve sur le socle de l'interrupteur. Elle sert d'information. La position OFF est dans l'autre direction.
Commutateur SW2 avec le numéro 1 sur ON = heures d'été.
FF = heures d'hiver
Programmation des heures de montée / descente - Dispositif de commande automatique activé / désactivé
Lorsque vous appuyez sur les deux touches de la console et les maintenez enfoncées, vous entendez des tonalités (bips) dans cet ordre.
1 bip : mode automatique DÉSACTIVÉ
2 bips : mode automatique ACTIVÉ
3 bips : il est possible de programmer l'heure de montée / descente.
Remarque : Si vous avez appuyé trop longtemps sur les touches, recommencez l'opération.
Enregistrement des heures de la journée
Vous devez attendre l'heure de la journée à laquelle vous souhaitez programmer la MONTÉE ou la DESCENTE du volet roulant pour effectuer cette programmation.
- Appuyez sur les deux touches et attendez jusqu'à ce que vous entendiez 3 bips.
- Appuyez ensuite sur la touche souhaitée (MONTÉE ou DESCENTE). Si vous entendez 1 bip, ceci confirme que l'opération est réussie. L'action que vous venez d'enregistrer (MONTÉE ou DESCENTE) sera maintenant exécutée toutes les 24 heures.
- Opération terminée.
Remarque 1 : Le cas échéant, n'oubliez pas de régler la console sur le mode automatique.
Remarque 2 : L'enregistrement d'une nouvelle heure de la journée efface l'ancienne heure enregistrée.
Remarque 3 : Il est possible de désactiver complètement le mode automatique afin d'éviter des programmations erronées.
- Commutateur SW2 avec numéro 2 sur ON = mode automatique verrouillé.
- Commutateur SW2 avec numéro 2 sur OFF = mode automatique activé.
Lorsque cette fonction est activée, le bouton-poussoir mural envoie à l'opérateur 3 fois le même signal pour la MONTÉE ou la DESCENTE, et ce à des intervalles de 3 minutes et 12 secondes.

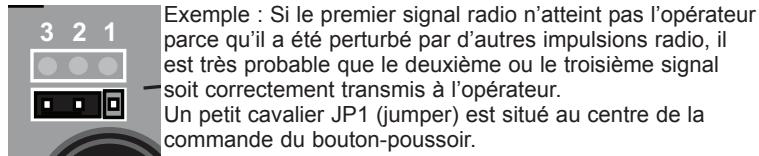

Transmission simple JP1 entre 1 et 2.
Transmission triple JP1 entre 2 et 3
Remarque : La fonction Triple transmission peut toutefois s'avérer gênante.
Exemple : Si, après avoir été ouvert, le volet roulant est immédiatement fermé, il devrait alors être ouvert de nouveau par la deuxième impulsion émise au bout de 3 minutes.
Remplacement des piles et réinitialisation
- Toute programmation est effacée lorsque les piles sont changées.
- Il est conseillé de remplacer les piles une fois par an.
Caractéristiques techniques
- Pile : CR2032 3 volts, numéro de commande : 10A20
- Fréquence effective : 433,92 MHz
- Code : 1024 - Consommation maximale : 20 mA.
- Température de service : -20 à 55 °C
- Dimensions : 71,5 × 71,5 × 19 mm
VOUS TROUVEREZ TOUTE INFORMATION SUPPLÉMENTAIRE DANS LE MANUEL DU MOTEUR À TRANSMISSION RADIO OU DANS CELUI DU RÉCEPTEUR POUR MONTAGE ULTÉRIEUR.
