CRX401 - Moteur électrique CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur tubulaire pour volets roulants et stores
Marque	Chamberlain
Modèle	CRX401
Diamètre	45 mm
Couple nominal	40 Nm
Vitesse de rotation	15 tr/min
Tension d'alimentation	230 V ~ 50 Hz
Consommation	0,77 A
Puissance absorbée	170 W
Temporisation de déclenchement thermique	4 minutes
Capacité du fin de course	25 tours
Fonctions principales	Ouverture et fermeture motorisées de volets roulants et stores pare-soleil
Type de fin de course	Mécanique réglable (vis blanche et rouge)
Protection thermique	Arrêt automatique en cas de surchauffe, reprise après refroidissement (15-20 min)
Installation	À l'intérieur du tube d'enroulement, adaptable côté gauche ou droit
Entretien et nettoyage	Nettoyage extérieur avec un chiffon sec ; vérification périodique de l'usure et du bon fonctionnement
Sécurité	Distance minimale de 40 cm entre pièces mobiles et objets ; respect des normes EN 60335-2-97
Pièces détachées et réparabilité	Adaptateur d'arbre, palier mural, clavette carrée, dispositif de sécurité de roue ; disponibles chez le revendeur agréé
Garantie	24 mois (2 ans) à compter de la date d'achat, réparation ou remplacement des pièces défectueuses

FOIRE AUX QUESTIONS - CRX401 CHAMBERLAIN

Que faire si le moteur ne fonctionne pas ?

Vérifiez les fusibles et l'alimentation électrique. Assurez-vous que le moteur est correctement raccordé (bornes N, L, L). Les fins de course peuvent être réglés au minimum : tournez les vis de plusieurs tours vers le plus et réessayez. Si le moteur a surchauffé, attendez 30 minutes de refroidissement.

Le moteur ne fonctionne que dans un seul sens, pourquoi ?

Le moteur est probablement déjà en fin de course. Ajustez les interrupteurs de fin de course ou faites tourner le moteur dans l'autre sens quelques secondes pour le débloquer. Assurez-vous que le moteur est bien installé dans l'arbre, car le fin de course ne fonctionne que si l'entraînement est correctement enfoncé.

Le moteur bourdonne mais ne tourne pas, que faire ?

Vérifiez que la bague du tenon d'entraînement est bien en place. Le volet roulant peut coincer : retirez toute manivelle ou verrou. Assurez-vous que l'alimentation fournit assez de courant et qu'aucun autre moteur n'est branché sur le même interrupteur sans relais de séparation.

Le fusible de la maison saute lors de l'utilisation, pourquoi ?

Cela peut être dû à une surcharge si plusieurs moteurs fonctionnent sans relais de séparation, ou à un court-circuit suite à un mauvais raccordement de l'interrupteur ou du relais. Vérifiez le câblage et, si nécessaire, faites appel à un électricien qualifié.

Le moteur fait du bruit, comment réduire le bruit ?

Fermez le caisson du volet roulant pour atténuer le bruit. Si le moteur a du jeu axial, vérifiez l'arbre et le palier-support. Remplacez les rails de guidage défectueux ou installez des amortisseurs en caoutchouc pour palier mural disponibles dans le commerce spécialisé.

Le volet ne se déroule pas bien depuis la position ouverte, que faire ?

La position de fin de course 'ouvert' est trop haute : abaissez le tablier de 3 à 5 cm. Vérifiez que la trémie d'entrée en haut du rail de guidage est présente et non cachée. Si le tablier s'enroule plus court, les réglages de fin de course peuvent avoir dérivé.

Comment régler les fins de course du moteur CRX401 ?

Le réglage se fait avec deux vis : la vis blanche règle la position basse (fermé) et la vis rouge la position haute (ouvert). Tournez la vis vers le plus pour allonger la course (environ 1 tour de moteur par tour de vis) et vers le moins pour raccourcir. Suivez la procédure : faites descendre le volet jusqu'à l'arrêt, fixez le tablier, puis réglez la butée haute pour qu'il s'arrête à une largeur de main sous l'encadrement.

Puis-je installer le moteur côté droit ou gauche ?

Oui, le moteur peut être installé des deux côtés. Pour une installation côté gauche, le câblage standard s'applique. Pour le côté droit, inversez les fils marron et noir entre la commande et le moteur. Le réglage des fins de course reste identique : la vis du bas règle toujours la position haute, la vis du haut la position basse.

Quelle est la garantie du moteur CRX401 ?

Chamberlain offre une garantie de 24 mois (2 ans) à compter de la date d'achat pour tout défaut de matériel ou de main-d'œuvre. La garantie couvre la réparation ou le remplacement des pièces défectueuses, mais pas les dommages dus à une utilisation non conforme selon la notice.

Le moteur est-il adapté à tous les volets roulants ?

Ce moteur est conçu pour des volets roulants et stores pare-soleil en parfait état. Avant installation, vérifiez que le volet s'ouvre et se ferme sans à-coup. Le couple de 40 Nm convient à la plupart des applications résidentielles. N'utilisez pas le moteur pour d'autres usages que ceux spécifiés dans la notice.

MODE D'EMPLOI CRX401 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des electriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

En cas d'interventions de maintenance ou de nettoyage sur l'installation proprement dite ou à proximité immédiate de cette dernière, arrêtez le système de volets roulants ou de stores et le déconnectez du réseau d'alimentation.

Après l'installation, s'assurer que l'accès au moteur soit garanti en permanence.

Veiller à garantir une distance suffisante (au moins 40 cm) entre les pièces en mouvement et les objets situés à proximité.

Éviter et, le cas échéant, sécuriser les zones de coinçement et de cisaillement.

Utilisation en conformité

Les entraînements tubulaires de type CRX101 - CRX501 & CRX0628, CRX1026 sont exclusivement prévus pour

l'actionnement de volets roulants et de systèmes de stores.

Ils seront à ouvrir et fermer les installations qu'ils équippent et ne font que remplacer la personne qui les utilise. Les moteurs tubulaires ne doivent donc équiper que des volets roulants et stores pare-soleil en parfait état.

Toute installation dont la manœuvre semble difficile doit être mise en état et toute pièce défectueuse doit être remplacée avant d’être équipée d’un moteur tubulaire.

Seul un volet roulant et store en parfait état permet de garantir un fonctionnement de l'installation en toute sécurité et permet d'éviter tout dégât lors de manoeuvres d'ouverture et de fermeture automatiques préprogrammées.

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur dé

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte, le fabricant ou le revendeur dé

Conformément à la norme EN 60 335-2-97:2000, les câbles de raccordement secteur de tous les entrainements doivent être installés à l'intérieur.

Conformément à la directive DIN18073, le couvercle du coffre de volet roulant doit être facilement accessible et amovible.

Consignes de sécurité importantes pour l'installateur

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves. Respecter les consignes de sécurité de la norme EN 60 335-2-97:2000.

Les interventions sur l'installation électrique doivent être exclusivement effectuées par un personnel spécialisé et formé à cet effet.

Lors du fonctionnement d'installations et d'appareils électriques ou électroniques, une tension électrique dangereuse peut être présente aux bornes de certains composants. Toute intervention par un personnel non qualifié ou le non-respect des avertissements peut entraîner des dommages corporels ou matériels.

Respecter toutes les normes et prescriptions en vigueur relatives à l'installation électrique.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agrées par la société Chamberlain.

En cas d'utilisation de produits d'autres marques, non agréés, ou de transformation des accessoires, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Tous les câbles et dispositifs de commande non indispensables au fonctionnement doivent être mis hors service avant de procéder à l'installation.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Garantir une distance suffisante entre les pièces en mouvement et les objets situés à proximité.

Le couple nominal et la durée de fonctionnement doivent correspondre aux exigences du produit entraîné.

Les caractéristiques techniques - couple nominal et durée de fonctionnement - figurent sur la plaquette signalétique de l'entraînement tubulaire.

Éviter et sécuriser les zones de coinçement et de cisaillagement.

Respecter les distances de sécurité selon DIN EN 294.

Pour toute information complémentaire, se reporter également aux informations produit de la société Chamberlain.

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce mode d'emploi avant d'entreprendre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Détérminer si le moteur doit être installé du côté gauche, ou du côté droit du volet, figure E (a ou b). L'installer du même côté que le levier manuel. Laisser descendre le volet jusqu'en bas. Il est obligatoire de choisir le chemin menant à la boîte de dérivation le plus court car les câbles ne doivent en aucun cas être tirés dans les coffres de volet roulant.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussée à fond.

Moteurs avec des fins de course mécaniques

Modèle	Diamètre	Couple mateur	Vitesse de rotation	Puisance	Fréquence	Con-sommation	Puisance absorbée	Temporisation de déclenchement	Capacité du fin de course
	(mm)	(Nm)	(trs/min.)	(V)	(Hz)	(A)	(W)	(min)	(tr.)
CRX101	35	10	17	230	50	0,53	121	4	39
CRX151	45	15	15	230	50	0,60	133	4	25
CRX251	45	25	15	230	50	0,89	191	4	25
CRX401	45	40	15	230	50	0,77	170	4	25
CRX501	45	50	12	230	50	0,86	191	4	25
CRX0628	35	6	28	230	50	0,53	121	4	39
CRX1026	45	10	26	230	50	0,64	145	4	25

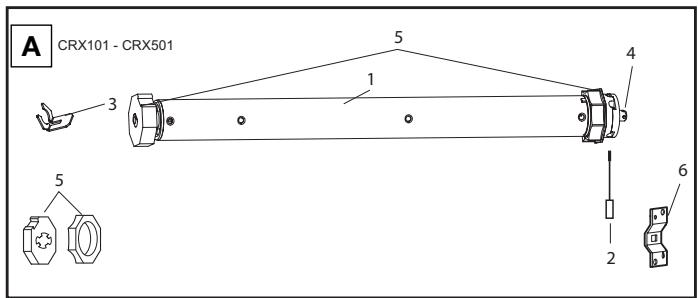

1. Moteur (1)
2. Accessoire de réglage (2) Dispositif de sûreté de la roue (3)
3. Clavette carrée (4) Adaptateur d'arbre (5) Palier mural (6)
4. Notice de montage

Installation

Monter ou raccorder la conduite au boîtier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

L'entrainement est premonte; la description est fournie a des FINS de controle.

Faire glisser la couronne (5) sur le moteur et fixer la roue à l'aide du dispositif de suture (3).

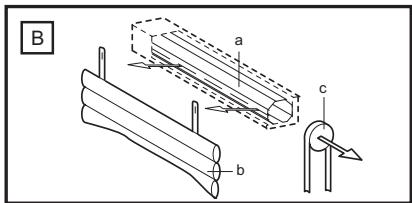

Déroulez entièrement le volet roulant (a). Enlevez le tablier de l'axe (b) ; enlevez la commande manuelle (c).

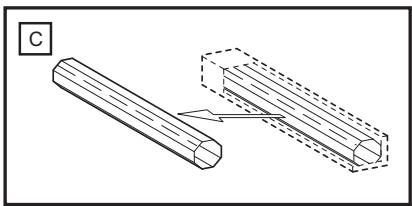

Retirez l'axe.

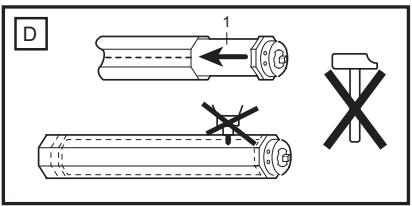

Placez le moteur (1) entièrement dans l'axe. Le fin de course ne fonctionne qu'avec un entraînement complètement enfoncé.

Prenez garde à ce que la bague de l'adaptateur soit bien enfoncée. Ne forcez pas, ne cognez pas les pièces.

N'abîmez pas le moteur tubulaire en le perçant!

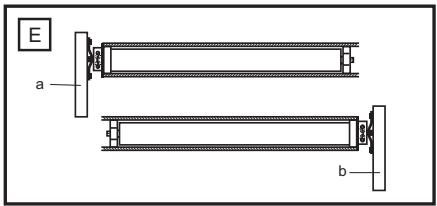

Procédez selon les exigences spéciales pour un fonctionnement côté gauche (a) ou côté droit (b):

Fixez le support (6) au mur (utilisez les vis et chevilles adaptées).

Insérer le moteur (a) dans le support de fixation (6) et verrouiller.

S'assurer que les vis de réglages de limites sont accessibles. Ne pas encore remonter le tablier sur l'axe!

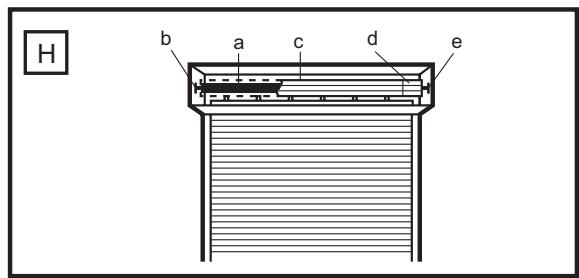

L'illustration montre le support de fixation (b) ; le moteur tubulaire (a) ; l'axe en acier (c) ; l'embout d'axe (d) ; et le support mural du côté opposé (e).

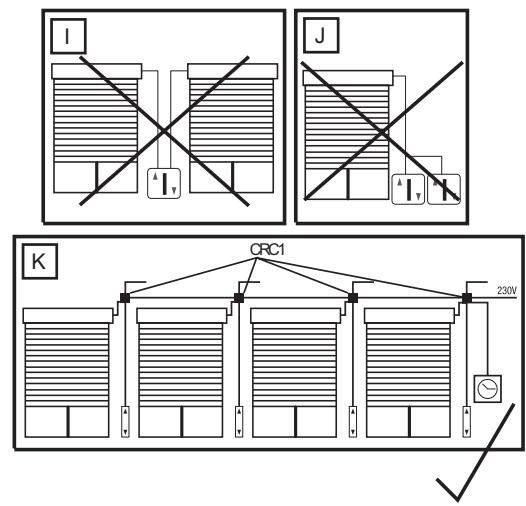

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (disponible comme accessoire) (h), c.-à-d. qu'il faut un relais de séparation pour chaque moteur connecté.

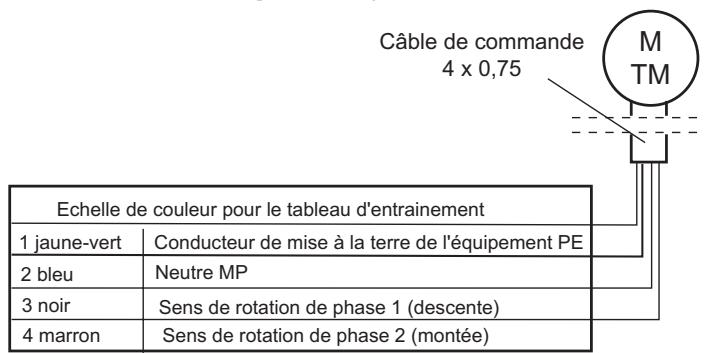

Pour l'installation du moteur du côté gauche, suivre le diagramme de câblage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côté droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

Reglage de LIMITE

'Ouvert' et 'Fermé'

Principe général:

• = s'arrête plus tard
• = s'arrête plus tout

1 vis blanche 2 vis rouge

A: une installation côté gauche. Je vais à l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté gauche (voir fig. L1)

Blanc interrupteur de fin de course BAS

Rouge interrupteur de fin de course HAUT

B: une installation côté droit. Je vais à l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté droit (voir fig. L2)

Rouge interrupteur de fin de course BAS

Blanc interrupteur de fin de course HAUT

La vis de réglage inférieure est systématiquement pour le point de fin de course haut, la supérieure systématiquement pour le point de fin de course bas, que le moteur soit enforcé dans l'arbre par la droite ou par la gauche.

Veuillez LIRE attentivement les instructions suivantes avant d'éffectuer le reglage des positions de fin de COURSE.

Raccordez un commutateur approprié au volet roulant. Faites marcher l'entraînement du volet roulant vers le bas jusqu'à ce qu'il s'arrête tout seul et fixez ensuite (ensuite seulement!) le tablier du volet roulant à l'arbre.

Faites marcher l'entrainment vers le haut. S'il s'arrête trop tôt, la vis de réglage supérieure doit être réglée vers le "plus". Chaque tour complet de cette vis allonge le parcours d'env. d'un tour du moteur. Le moteur doit normalement s'arrêter à l'équivalent d'une largeur de main sous l'encadrement de fenêtre, sinon il faut régler la vis de réglage inférieure vers le "moins". Il faut ensuite faire l'entrainment revenir vers le bas, puis le ramener vers le haut pour vérifier le résultat.

Il se peut que l'entrainment s'arrête parce qu'il a atteint une température élevée après quelques courses. Au bout d'une durée de refroidissement d'env. 15 - 20 minutes, il est à nouveau opérationnel.

Veillez à ce que les interrupteurs de fin de course de l'entrainment ne fonctionnent correctement qu'une fois que l'entrainment est monté correctement et entièrement dans l'arbre.

Remarque: pour fixer la tentative du volet roulant à l'arbre, utilisez UNIQUEMENT des vis de fixation courtes. Des vis trop longues peuvent endommager le moteur. Il est recommandé de fixer la tentative sans vis à l'aide d'un système de pente à ressorts (qui s'accroche).

Raccordement de l'interrupteur à encastrer modèle CRS2

Questions frequentes et solutions d'aide

L'entraînement ne marche pas : - Vérifiez les fusibles de la maison et l'alimentation. - Le moteur est-il correctement raccordé ? Vérifiez si N L L sont correctement connectés. - Les deux interrupteurs de fin de course ont déjà été réglés et sont tournés sur le minimum. Tournez-les de plusieurs tours vers le "plus" et faites un essai. - Le moteur a surchauffé et s'est arrêté. Faites un nouvel essai au bout de 30 minutes de refroidissement. L'entraînement ne marche que dans un sens : - L'entraînement se trouve déjà en fin de course. Ajustez les interrupteurs de fin de course ou faites marcher le moteur pendant plusieurs secondes dans l'autre sens pour qu'il puisse quitter la position de fin de course. - Montez l'entraînement. C'est l'unique moyen de faire fonctionner l'interrupteur de fin de course. L'entraînement ne trouve pas l'interrupteur de fin de course : - L'entraînement n'est pas installé, raison pour laquelle l'interrupteur de fin de course ne tourne pas. - L'interrupteur de fin de course est réglé. Retirez la tentative et faites marcher le moteur vers le bas jusqu'à ce qu'il s'arrête. Tournez ensuite l'interrupteur de fin de course de la position "OUVERT" très longtemps vers le "moins". Faites entre-temps un essai. Recommencez ensuite le réglage. - La bague de l'adaptateur du moteur qui règle l'interrupteur de fin de course n'est pas entraînée ou n'est pas montée. - Faites tourner le moteur installé sans tentative vers le bas jusqu'à ce qu'il s'arrête. En le faisant brièvement remonter, contrôlez si le moteur n'a éventuellement pas besoin d'une pause de refroidissement expliquant son arrêt. L'entraînement bourdonne et ne marche pas : - La bague du tenon d'entraînement à l'extrémité du moteur s'est détachée ou n'a pas été appliquée. - Le moteur ne tourne pas parce que le volet roulant coince. - Le moteur ne reçoit pas assez de courant à cause d'une mauvaise alimentation. - Un autre moteur est accroché sur le même interrupteur. Non autorisé! N'actionnez un interrupteur qu'avec un seul moteur ou utilisez un relais de séparation (accessoire). - Retirez verrous, manettes, manivelles et autres dispositifs d'arrêt du volet roulant. Le fusible de la maison a sauté : - Surcharge du fusible à cause du fonctionnement de plusieurs moteurs avec un relais de séparation. Une modification de l'installation électrique de la maison par un personnel spécialisé est nécessaire. - Interrupteur mal raccordé et ayant provoqué un court-circuit. - Relais de séparation mal raccordé (valable uniquement si plusieurs moteurs sont utilisés avec un interrupteur). - Deux interrupteurs ont été mis en fonctionnement avec un moteur et ont été actionnés différemment. Non autorisé! Utilisez un relais de séparation (accessoire). L'entraînement est bruyant : - Fermez le caisson du volet roulant. - L'entraînement a du jeu dans le sens axial (arbre). La tentative du volet roulant ou le palier-support est défectueux et génère du bruit. Un changement des rails de guidage ou de la fixation sur l'arbre est nécessaire. - Palier mural déficient. Dans le commerce spécialisé, il est possible d'acquérir des amortisseurs en caoutchouc spéciaux pour paliers muraux. L'entraînement ne se déroule pas bien à partir de la position "Ouvert": - La position de fin de course OUVERT est trop haute. Réglez le tablier du volet roulant 3-5 cm plus bas. - La trémie d'entrée à l'extrémité supérieure du rail de guidage n'est pas présente ou cachée. - La position de fin de course du volet roulant s'est modifiée vers le haut parce que le tablier enroule plus court. - Les rails de guidage sont défectueux; les graisser éventuellement.

Notes:

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'œuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles CRX101 - CRX501 & CRX0628, CRX1026. À la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un éventuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avèrent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien ; une absence de maintenance ou de réglage nécessaire ; ou toute modification ou altération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avère être défectueux en matériel et/ou en main d'œuvre sera réparé ou remplacé (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH. Si, au cours de la période de garantie, le produit semble être défectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'affecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constitue la remède unique et exclusive de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.
