BARL6 - Barrière automatique CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière automatique
Marque	CHAMBERLAIN
Modèle	BARL6
Temps d'ouverture	6 secondes
Temps de fermeture	6 secondes
Longueur max. de la lisse droite	8000 mm
Cycles autorisés par jour	200
Garantie	2 ans
Tension d'alimentation	220-240 V / 50 Hz
Consommation électrique nominale	1 A
Puissance consommée	120 W
Tension du moteur	230 V
Nombre de tours moteur	933 tpm
Condensateur	9+9 μF
Indice de protection (boîtier)	IP45
Indice de protection (commande)	IP56
Plage de température	-25°C à 75°C
Ventilateur de refroidissement	Oui
Protection de surchauffe moteur	140°C
Dimensions du boîtier (L x P x H)	325 x 282 x 930 mm
Hauteur du point de rotation	830 mm
Coloris standard	RAL2003 (orange)
Poids avec emballage	60 kg
Contenu du carton	Unité de commande, 2 rails U, 4 clavettes, porte de maintenance, commande, commutateur de fin de course optique, déverrouillage manuel, déverrouillage par clé, radio, connectique émetteur
Accessoires compatibles	Lisses BAR-BM8 (8000 mm), support BAR-H2

FOIRE AUX QUESTIONS - BARL6 CHAMBERLAIN

Comment installer la barrière BARL6 ?

L'installation doit être réalisée par un professionnel. Fixez le boîtier sur un socle en béton solide, raccordez l'alimentation 220-240 V, montez la lisse et les accessoires, puis effectuez les réglages conformément au manuel.

Quelle est la longueur maximale de lisse pour la BARL6 ?

La longueur maximale de la lisse droite est de 8000 mm. Utilisez la lisse BAR-BM8 pour cette barrière.

Comment déverrouiller manuellement la barrière en cas de panne de courant ?

Utilisez le déverrouillage manuel fourni : tournez la clé ou actionnez le mécanisme de déverrouillage pour libérer le bras et le manœuvrer à la main.

Quel est l'entretien nécessaire ?

Vérifiez périodiquement les fixations, nettoyez le boîtier avec un chiffon humide, testez les fonctions de sécurité et lubrifiez les parties mobiles si nécessaire. Consultez la notice pour les intervalles précis.

La barrière peut-elle fonctionner par temps froid ?

Oui, la plage de température est de -25°C à 75°C. Le moteur est protégé contre la surchauffe et un ventilateur de refroidissement est intégré.

Comment régler la longueur de la lisse ?

La lisse doit être coupée à la longueur souhaitée (max 8000 mm). Utilisez la lisse BAR-BM8 et ajustez les butées de fin de course optiques pour correspondre à la course.

Quels sont les dispositifs de sécurité ?

La barrière est équipée d'un détecteur de fin de course optique, d'une protection de surchauffe moteur à 140°C et d'un déverrouillage manuel. Il est recommandé d'ajouter des cellules photoélectriques ou des bords sensibles.

Combien de cycles par jour la BARL6 peut-elle effectuer ?

Elle est conçue pour 200 cycles par jour en utilisation normale. Un cycle comprend une ouverture et une fermeture complètes.

Peut-on utiliser la BARL6 avec un émetteur radio ?

Oui, elle est compatible avec la radio intégrée et peut recevoir les signaux d'un émetteur. La connexion de l'émetteur est incluse.

Où trouver les pièces de rechange ?

Les pièces détachées (lisses, cartes électroniques, moteurs) sont disponibles auprès des revendeurs agréés CHAMBERLAIN. Consultez le site officiel ou contactez le service client.

MODE D'EMPLOI BARL6 CHAMBERLAIN

Tableau des spécifications

	BARS1	BARS3	BARM6	BARL6

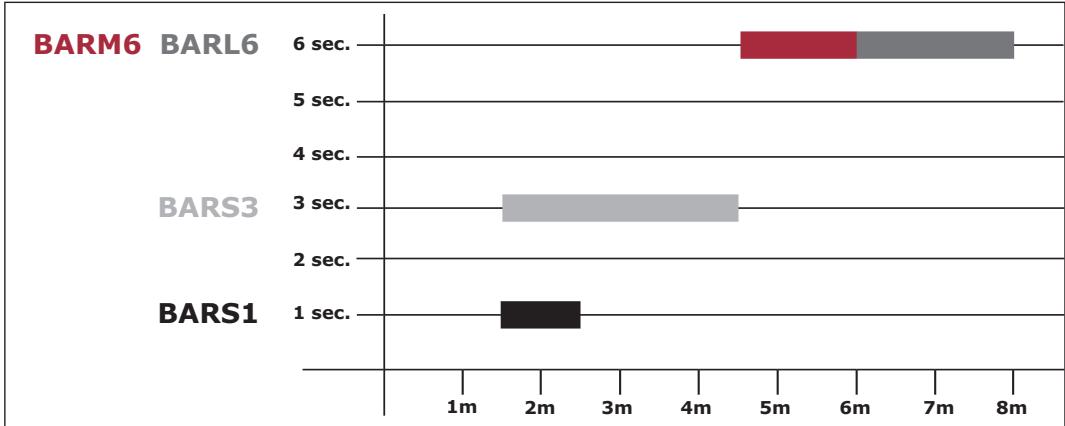

Temps d'ouverture (secondes)	1	3	6	6
Temps de fermeture (secondes)	1	3	6	6
Longueur* max. de la lisse droite (mm)	2500	4500	6000	8000
Longueur* max. de la lisse articulée 90° (mm)	-	3200	-	-
Longueur* max. de la lisse pliante 180° (mm)	-	3020	-	-
Durée de mise en marche (%)	100	100	100	100
Cycles autorisés par jour (env.)	900	400	200	200
Garantie (années)	2	2	2	2
Tension (V)	220-240	220-240	220-240	220-240
Fréquence (Hz)	50	50	50	50
Consommation électrique nominale (A)	1	1	1	1
Consommation (W)	100	120	120	120
Tension du moteur (V)	230	230	230	230
Nombre de tours moteur (tpm)	933	933	933	933
Puisance du condensateur (μF)	9+9	9+9	9+9	9+9
Type de protection du boîtier (IP)	45	45	45	45
Type de protection de la commande (IP)	56	56	56	56
Plage de température (°C)	-25°/75°	-25°/75°	-25°/75°	-25°/75°
Ventilateur de refroidissement pour moteur	-	oui	oui	oui
Protection de surchauffe du moteur (°C)	140	140	140	140
Boîtier :
Largeur côte portepe (mm)	325	325	325	325
Profondeur (mm)	282	282	282	282
Hauteur (mm)	930	930	930	930
Point de rotation (mm)	830	830	830	830
Coloris standard du boîtier	RAL2003	RAL2003	RAL2003	RAL2003
Poids avec emballage (kg)	60	60	60	60

ni barrrière

Modèles et contenu des cartons

Modèle	Unité de commande	Rails U (2x)	Clavettes	Porte pour maintenance	Commande	Commutateur de fin de course (optique)	Déverrouillage (manuel)	Déverrouillage par clé	Radio	connection d'un émetteur	Nombre de cartons
BARS1	●	●	4x	●	●	●	●	1x	-	●	1
BARS3	●	●	4x	●	●	●	●	1x	-	●	1
BARM6	●	●	4x	●	●	●	●	1x	-	●	1
BARL6	●	●	4x	●	●	●	●	1x	-	●	1

*La série BARL6 sera disponible fin 2008.

Accessoires

	BAR-BM3*	BAR-BM4*	BAR-BM6*	BAR-BM8*	BAR-B90*	BAR-B180*	BAR-H2
	Lisse	Lisse	Lisse	Lisse	Lisse 90°	Lisse 180°	Support pour lisse
Taille de livraison (mm)	3000	4500	6000	8000	3200	3000	-
Type de profilé	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal
Hauteur x largeur (mm)	100 x 45	100 x 45	100 x 45	100 x 45	100 x 45	100 x 45	770-810
Poids (kg /m)	0.9 - 1.05	0.9 - 1.05	0.9 - 1.05	0.9 - 1.05	0.9 - 1.06	0.9 - 1.07	1.5
Adapté pour:
BARS1	●
BARS3	●	●			●	●
BARM6			●				●
BARL6				●			●

• La longueur de la barrière n'est pas égale à la largeur de blocage de la chaussée. La longueur de la lisse fournie peut dévier de 20 mm

9A6813 Rev. B

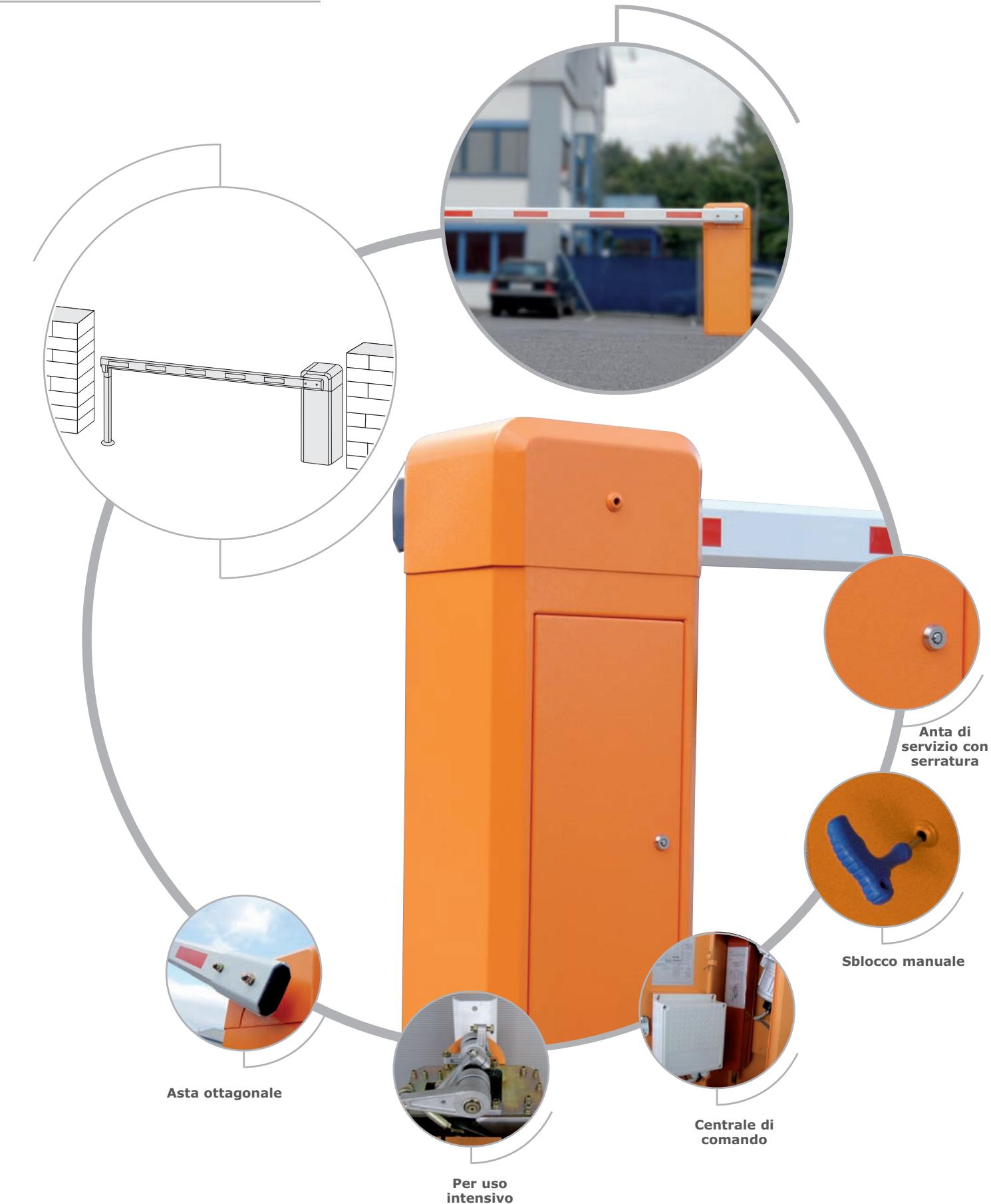

Barrière

Sinistra

Dextra

Braccio diritto

Braccio con snodo a

Braccio con snodo a

Appui pour tige

Dati tecnici
