Type d'appareil	Photocopieur grand format
Formats supportés	Grand format (jusqu'à A0 ou équivalent)
Fonction principale	Copie
Vitesse de copie	Non précisé
Résolution de copie	Non précisé
Connectivité	Non précisé
Alimentation papier	Non précisé
Capacité du bac papier	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Type de copie	Noir et blanc / Couleur (selon modèle)
Interface utilisateur	Non précisé
Options supplémentaires	Non précisé
Année de sortie	2008
Marque	Non précisé

FOIRE AUX QUESTIONS - 6030 XEROX

Comment résoudre un message d'erreur de bourrage papier sur la XEROX 6030 ?

Vérifiez l'emplacement du bourrage en ouvrant le couvercle de la machine. Retirez délicatement le papier coincé en suivant la direction de l'alimentation. Assurez-vous qu'il n'y a pas de morceaux de papier restants avant de refermer le couvercle.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est bien branchée à une prise électrique fonctionnelle. Testez avec un autre appareil si nécessaire. Si l'imprimante ne s'allume toujours pas, vérifiez le fusible interne ou contactez le service technique.

Comment remplacer une cartouche d'encre sur la XEROX 6030 ?

Ouvrez le couvercle de l'imprimante et attendez que le chariot des cartouches se déplace sur le côté. Retirez la cartouche vide en appuyant sur le bouton de déverrouillage. Insérez la nouvelle cartouche en vous assurant qu'elle est bien enclenchée, puis fermez le couvercle.

Pourquoi mes impressions sont-elles floues ou de mauvaise qualité ?

Vérifiez le niveau d'encre et remplacez les cartouches si nécessaire. Nettoyez les têtes d'impression via le menu de maintenance de l'imprimante. Assurez-vous également d'utiliser le bon type de papier adapté à l'impression.

Comment connecter ma XEROX 6030 à mon réseau Wi-Fi ?

Accédez au menu 'Réseau' dans le panneau de contrôle de l'imprimante. Sélectionnez 'Configuration Wi-Fi' et suivez les instructions pour choisir votre réseau et entrer le mot de passe. Une fois connecté, imprimez une page de test.

Que faire si l'imprimante ne reconnaît pas mon ordinateur ?

Vérifiez que l'imprimante est allumée et connectée au même réseau que votre ordinateur. Réinstallez le pilote d'imprimante sur votre ordinateur. Si le problème persiste, essayez de redémarrer les deux appareils.

Comment effectuer un nettoyage des têtes d'impression ?

Accédez au menu 'Maintenance' sur le panneau de contrôle de l'imprimante. Sélectionnez 'Nettoyage des têtes d'impression' et suivez les instructions à l'écran pour lancer le processus.

Comment mettre à jour le logiciel de l'imprimante ?

Visitez le site Web de XEROX et allez à la section des pilotes et logiciels. Téléchargez la dernière version du logiciel compatible avec votre modèle et suivez les instructions d'installation.

Que faire si j'entends un bruit étrange lorsque j'imprime ?

Vérifiez s'il y a des objets bloquant le mécanisme de l'imprimante. Assurez-vous que le papier est correctement chargé. Si le bruit persiste, il peut être nécessaire de contacter le service technique.

MODE D'EMPLOI 6030 XEROX

6030 / 6050 / 6050A / Série 510 / 721P / 6204 / 6279

Système de copie grand format Guide de l'utilisateur

Xerox Corporation

Copyright © 2008 Xerox Corporation. Tous droits réservés.

La protection des droits de reproduction s'applique à l'ensemble des informations et documents prévus aux termes de la loi, quels que soient leur forme et leur contenu, y compris aux données générées par les logiciels et qui s'affichent à l'écran (profils, icones, écrans, presentations, etc.).

Imprimé aux États-Unis.

XEROX® et tous les noms de produits de Xerox mentionnés dans cette publication sont des marques déposées de XEROX CORPORATION.

Une ou plusieurs polices répertoriées dans ce document peuvent être des marques déposées de Morisawa & Company, Ltd. ou DYNALAB, Inc.

Le present document est régulièrement modifié. Les mises à jour techniques et les corrections typographiques seront apportées dans les versions ultérieures.

Table des matieres

1 SECURITE 1

AVERTISSEMENT - INFORMATIONS DE SECURITE ELECTRIQUE 2
INFORMATIONS SUR LA SECURITE DE FONCTIONNEMENT 3
INFORMATIONS SUR LA MAINTENANCE 4
SECURITE RELATIVE A L'OZONE 4
POUR LES CONSOMMABLES/FOURNITURES 4
INTERFÉRENCES DANS LES RADIOCOMMUNICATIONS 4
États-Unis, Canada, Europe et Australie/Nouvelle Zélande : 4
CERTIFICATION DE SECURITE PRODUIT 5
INFORMATIONS RÉGLEMENTAIRES. 5

2 INITIATION AU SYSTÉME DE COPIE GRAND FORMAT 7

CLES D'ACTIVATION DE FONCTION 8

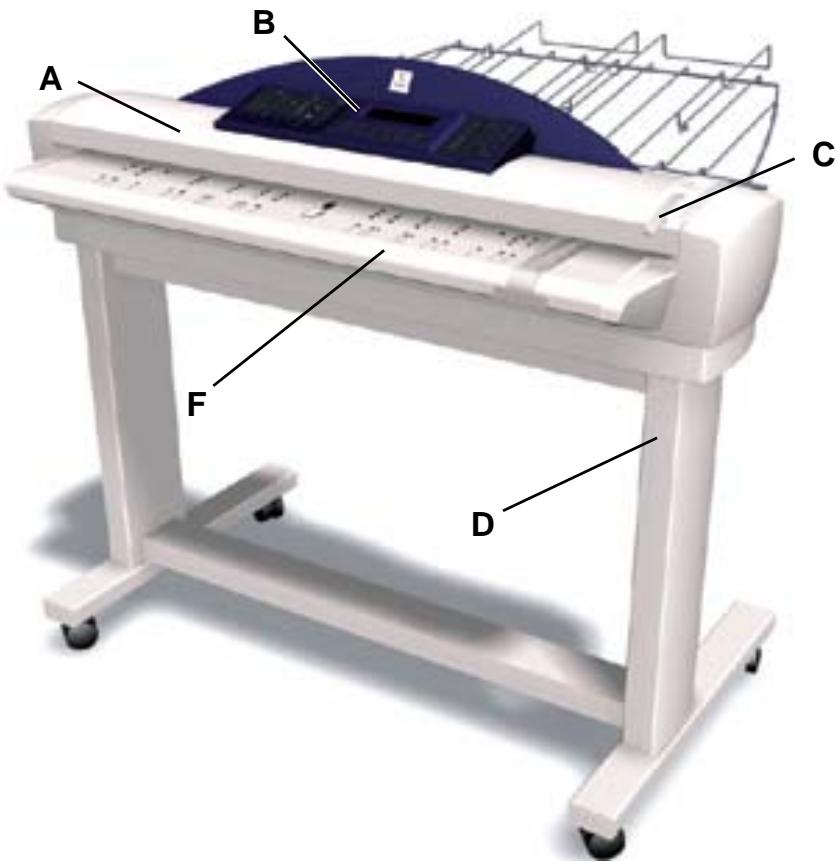

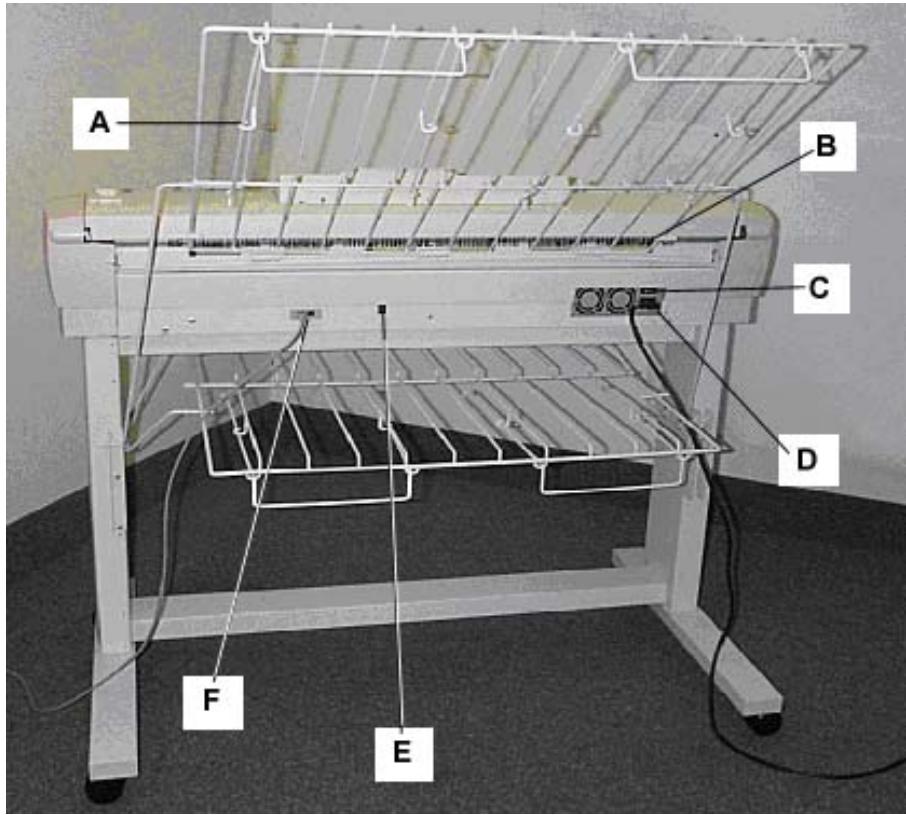

COMPOSANTS STANDARD DU SYSTÉME DE NUMÉRISATION 10

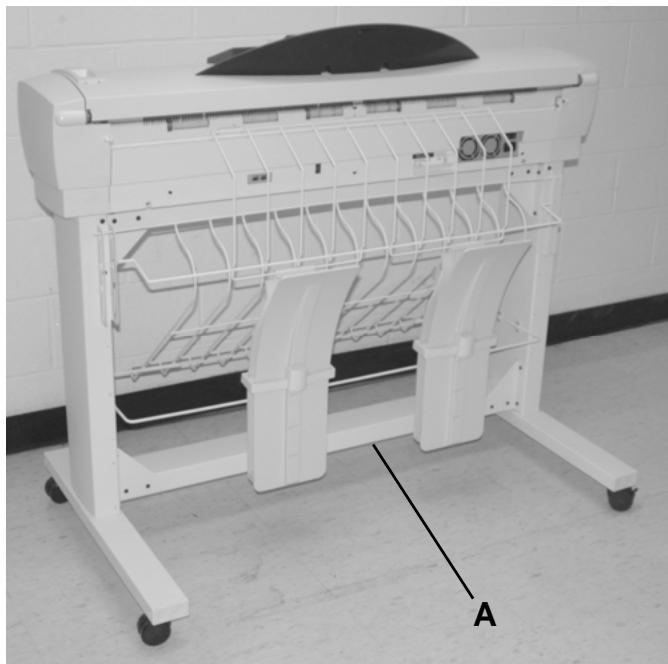

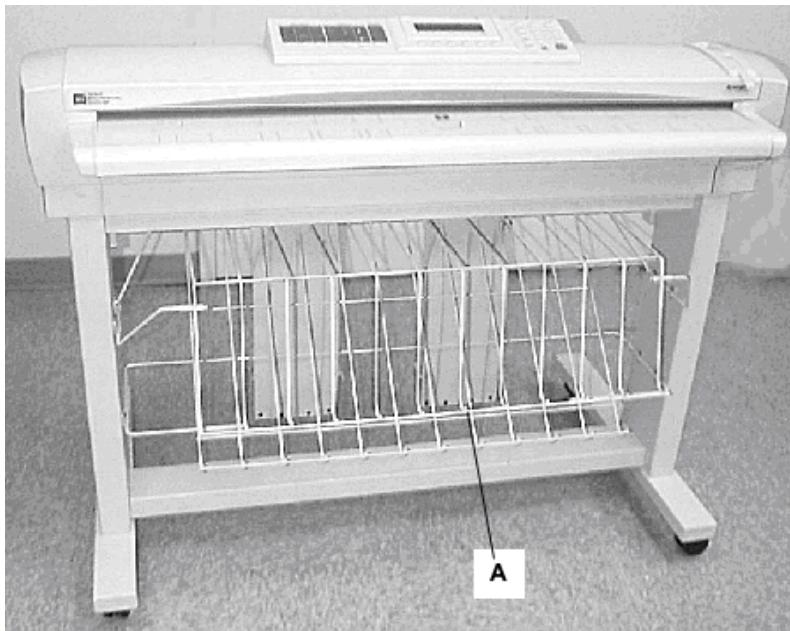

COMPOSANTS COMPACTS DU SYSTème DE NUMÉRISATION 13

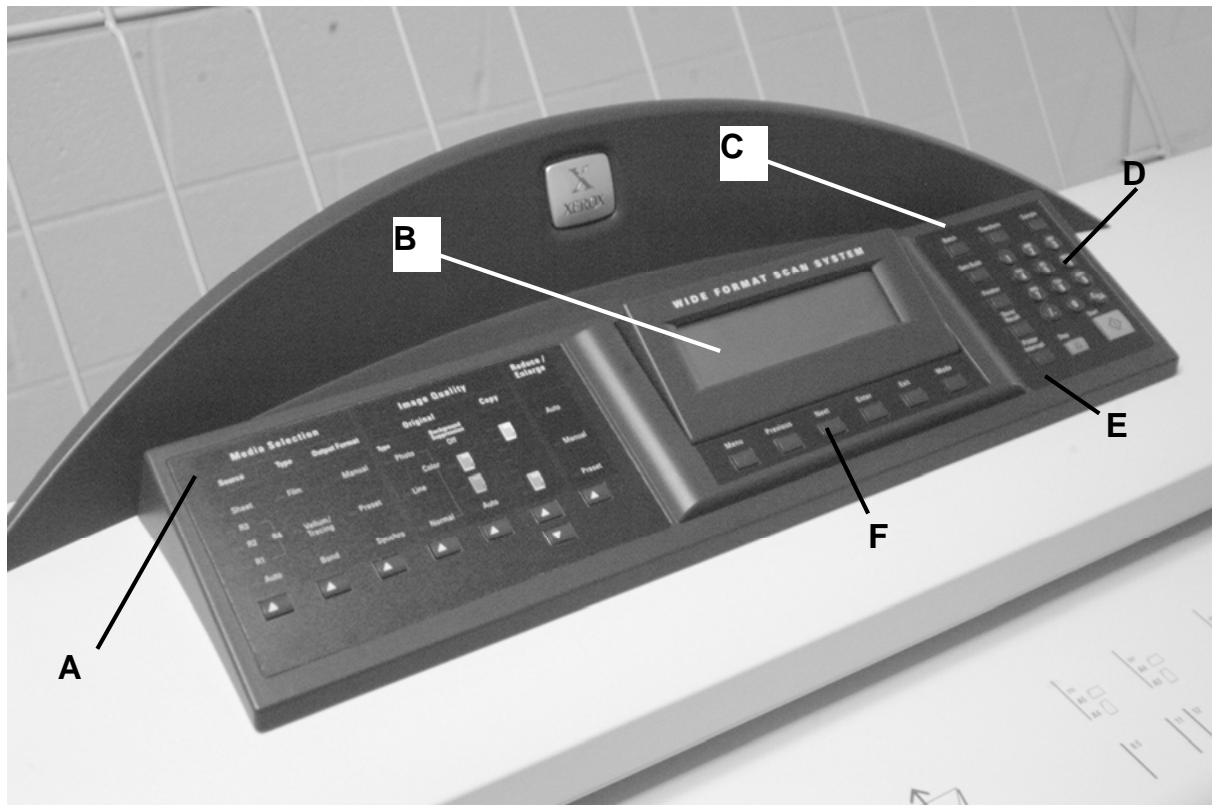

PANNEAU DE COMMANDE DU SYSTÉME DE NUMÉRISATION 14

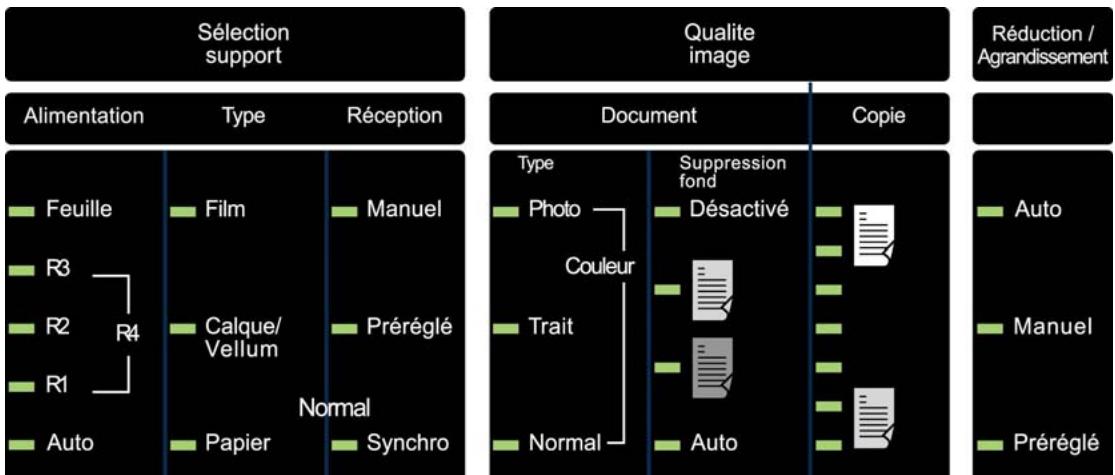

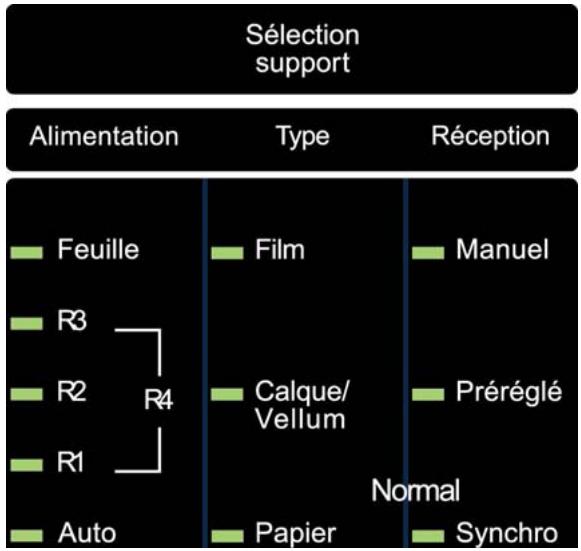

Touches d'options 15

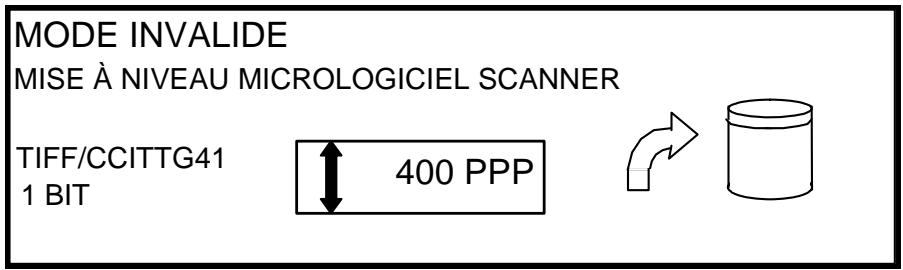

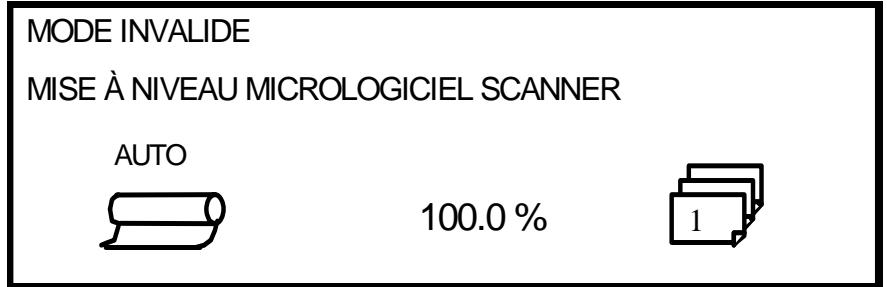

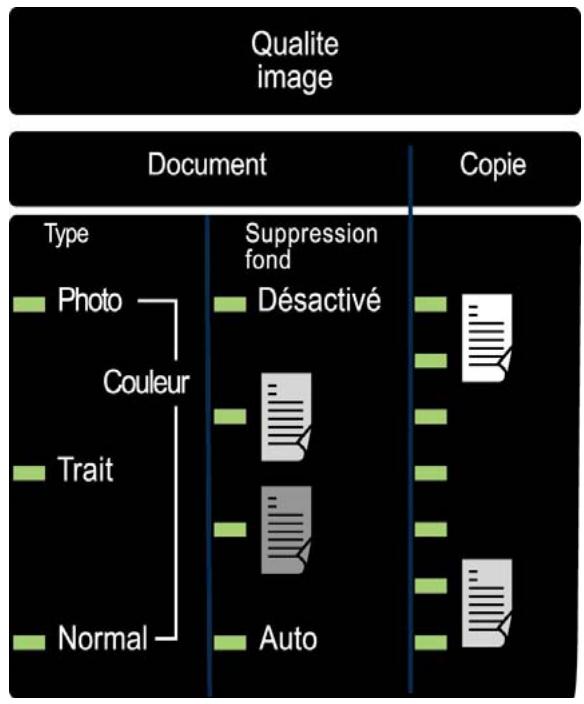

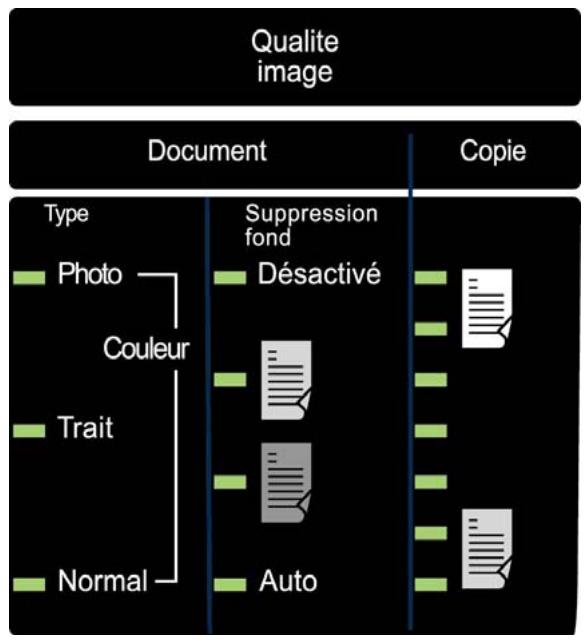

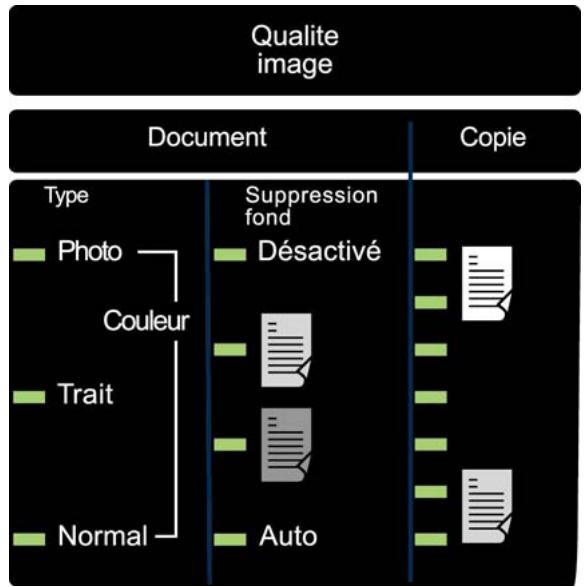

Zone Qualite image 19
Réduction/Agrandissement 24

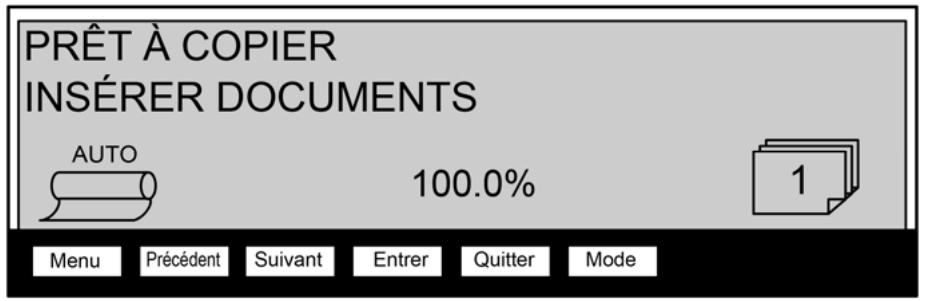

Affichage graphique et touches de navigation 26
Pavé numérique et touches de fonction spéciale/ commande de numérisation 28

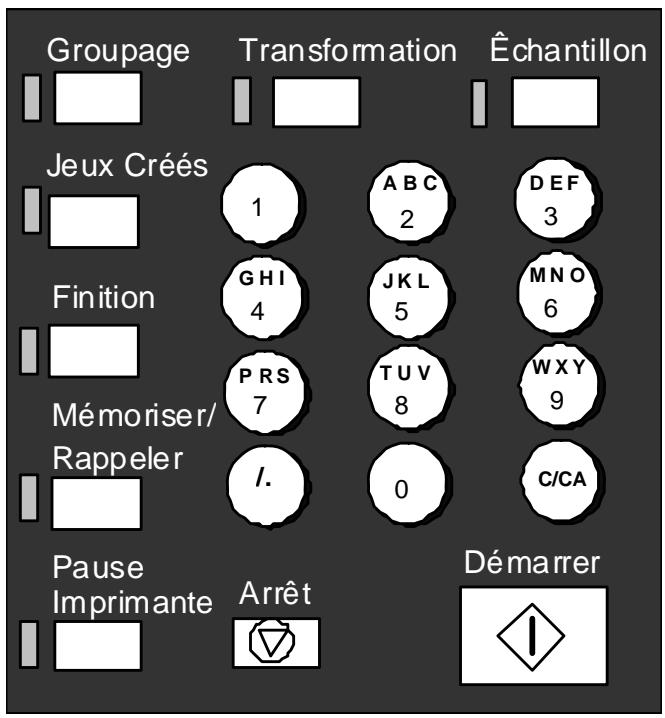

Touches de fonction spéciale 29
Touches de commande de numérisation 29

IMPRIMANTE ET CONTROLLEUR FREEFLOW ACCXES 30

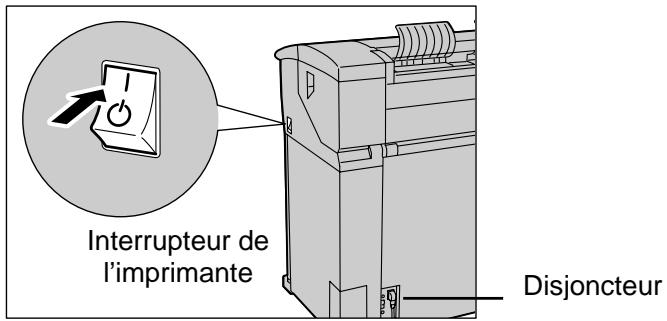

MISE SOUS TENSION DU SYSTÉME DE COPIE GRAND FORMAT 30

Mise sous tension initiale 30

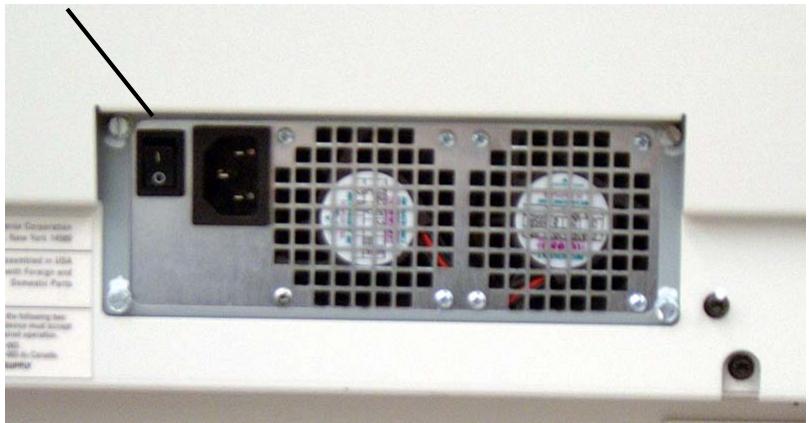

Mise sous tension du système de numérisation 31

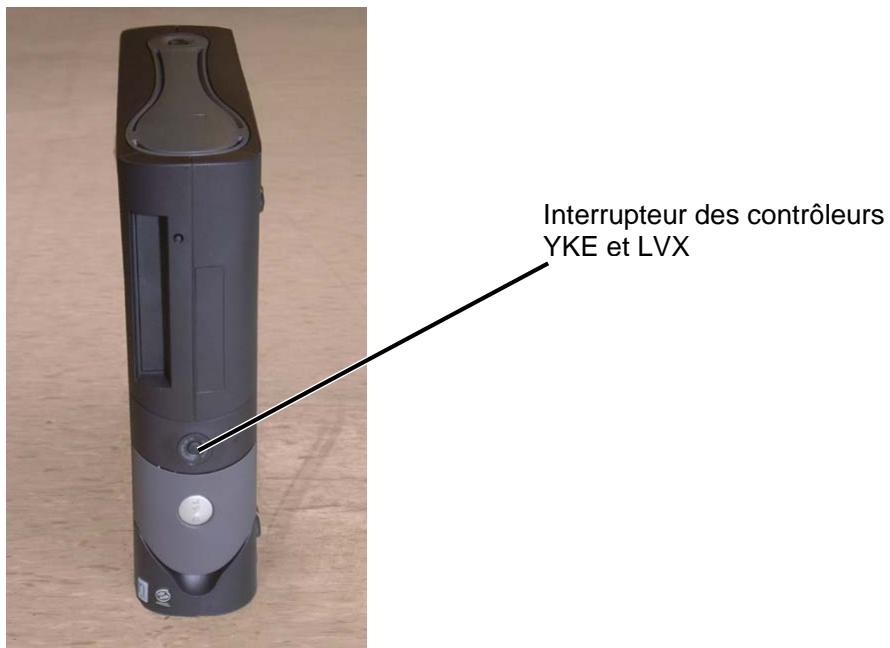

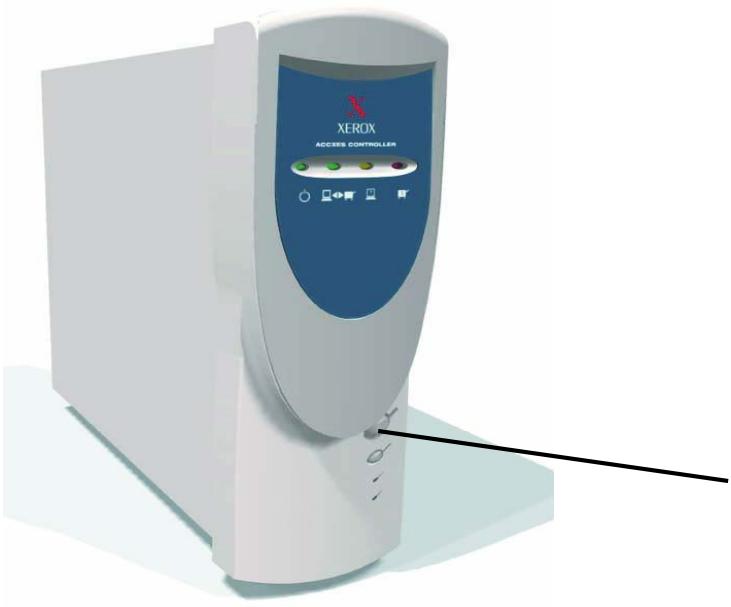

Mise sous tension du contrôleur PUN, YKE ou LVX et de l'imprimante (Xerox grand format série 510/721P)31

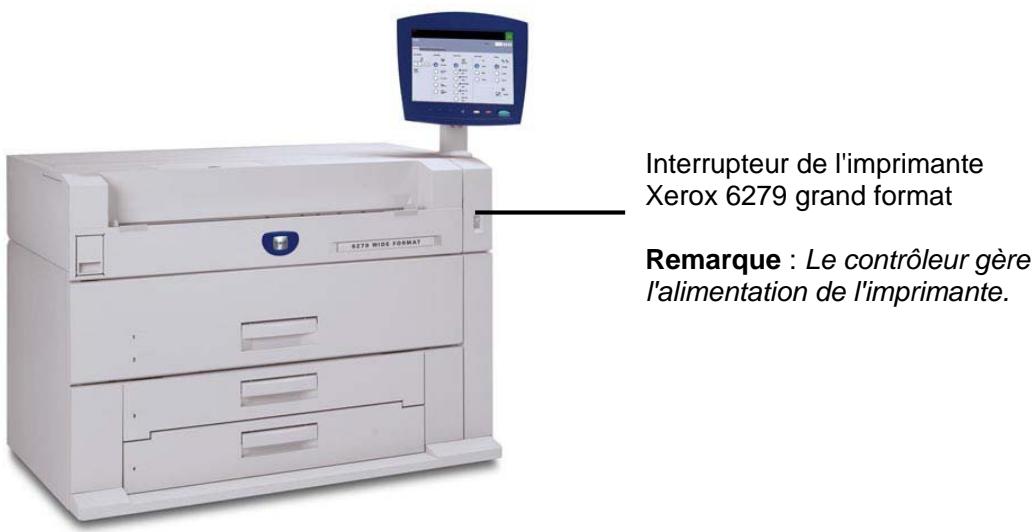

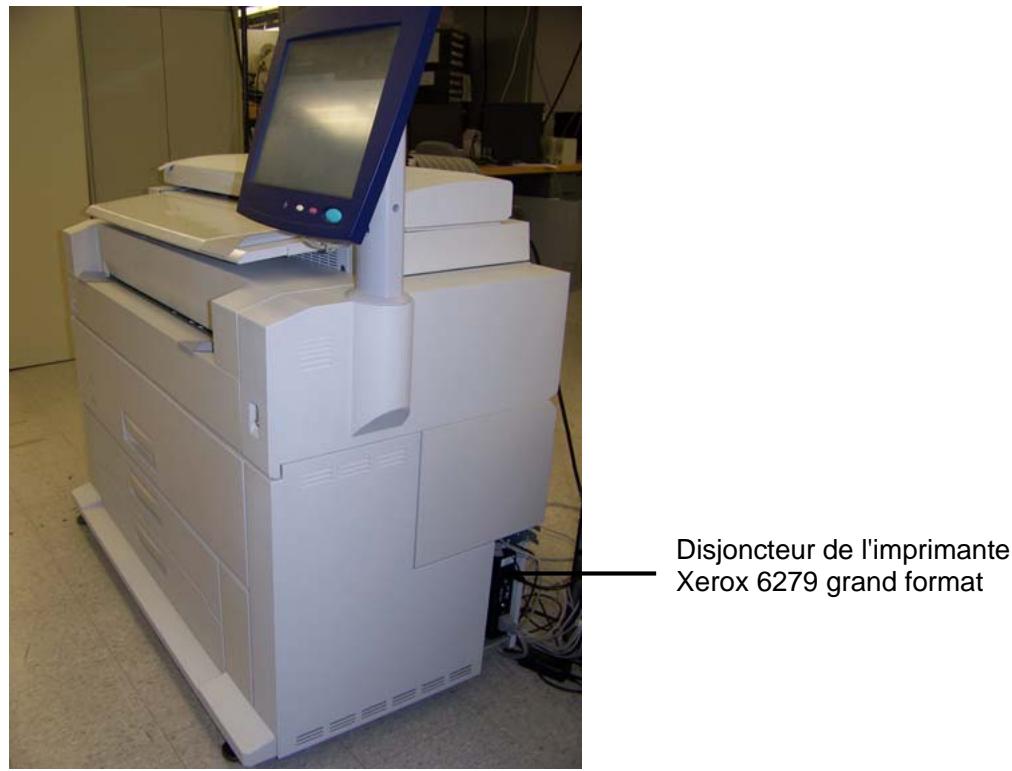

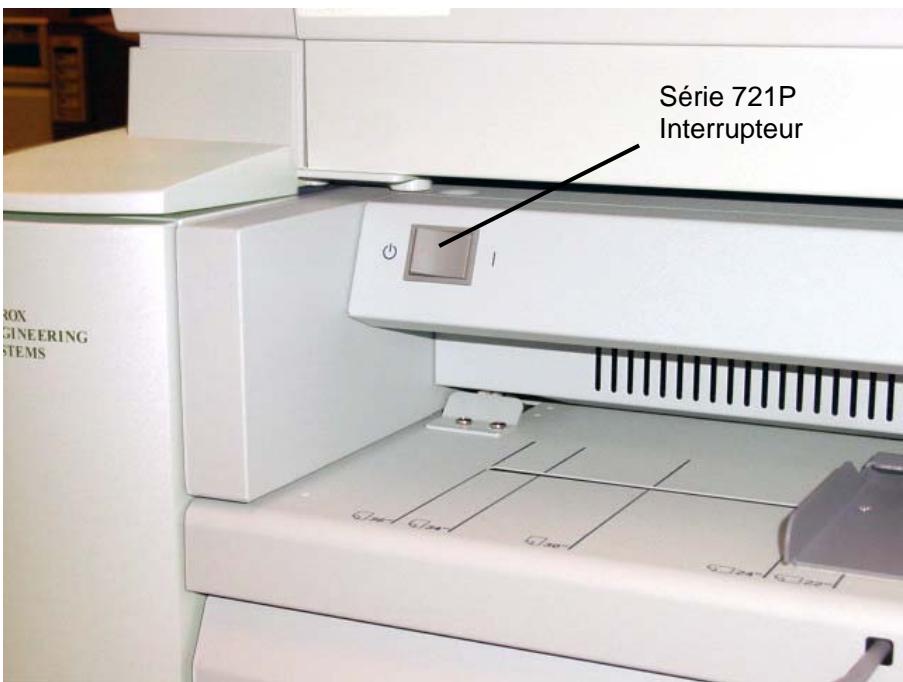

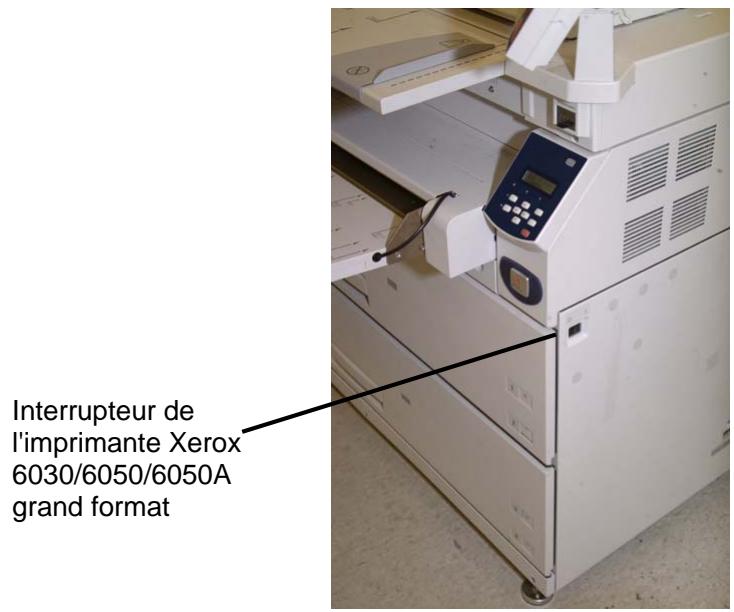

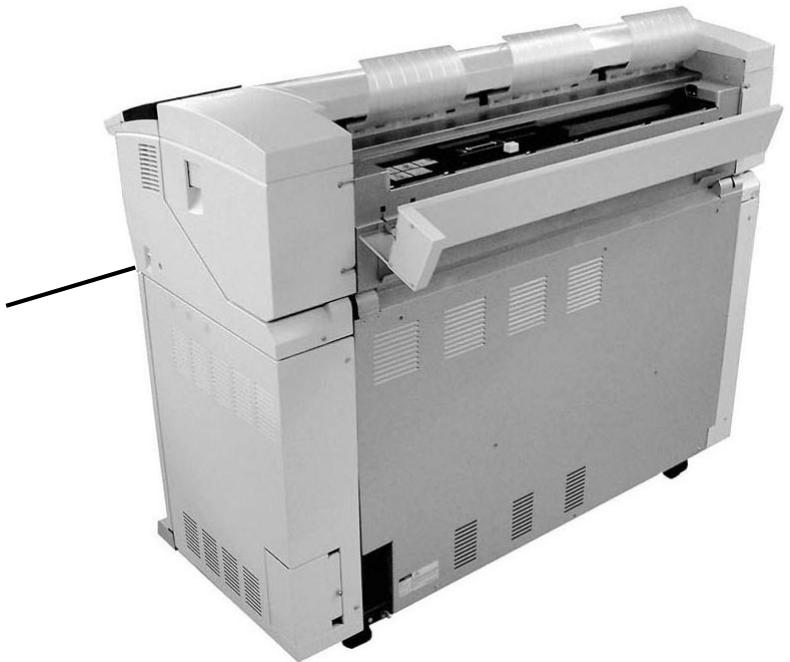

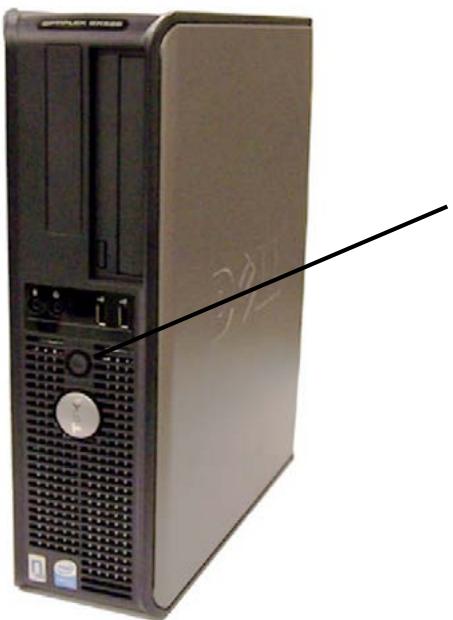

Mise sous tension de l'imprimante et du contrôleur (PUN, YKE, YKE-N, FRX et LVX) 33

MISE SOUS/HORS TENSION DE LA SOLUTION XEROX 6204 GRAND FORMAT 37

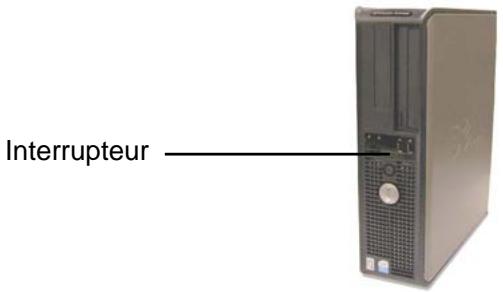

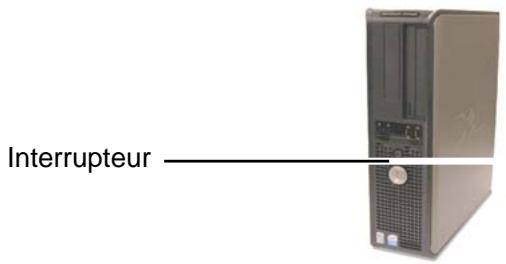

Mise sous tension du système 37
Mise hors tension du systeme 37

MISE SOUS/HORS TENSION DE LA SOLUTION XEROX 6279 GRAND FORMAT 38

Mise sous tension du système 38
Mise hors tension du systeme 39
Prechauffage du système de numérisation 40

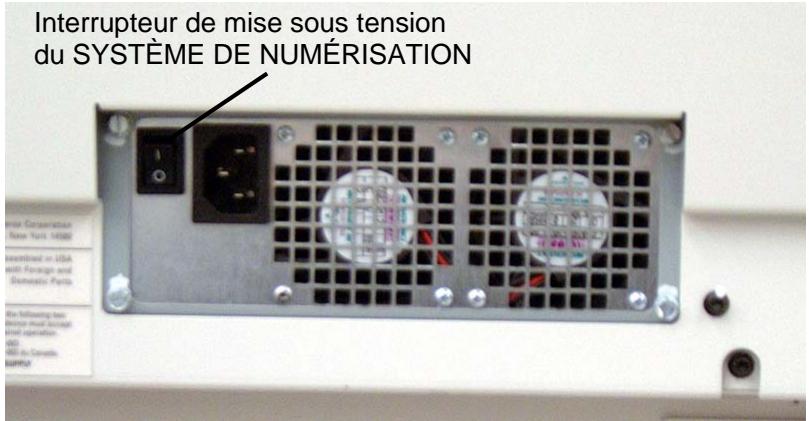

Mise hors tension du systeme 40

3 QUALITE DES DOCUMENTS 41

QUALITE DES DOCUMENTS 41
SUPPRESSION DU FOND DYNAMIQUE. 41
DETECTION DU BORD ET CENTRAGE AUTOMATIQUE DU DOCUMENT 42
DETERMINATION DE LA QUALITE D'UN DOCUMENT 42

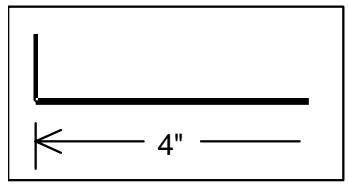

Qu'est-ce qu'un document de bonne qualite? 43
Qu'est-ce qu'un document de mauvaise qualite? 43

PREPARATION DES DOCUMENTS 44
STRATEGIES DE NUMÉRISATION 45

4 QUALITE IMAGE 47

DOCUMENT, TYPE 48
MODE COPIE 48

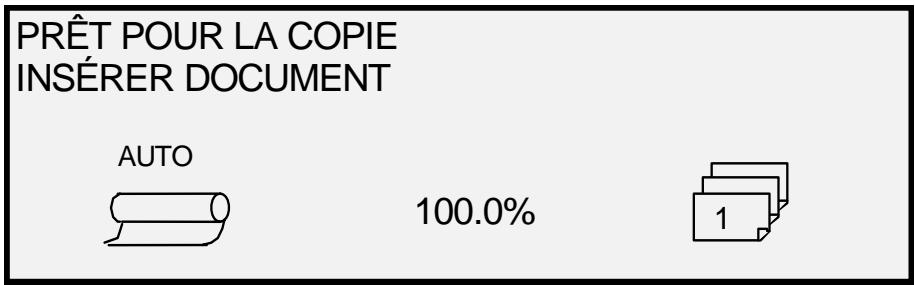

Type, Normal, Trait et Photo. 48

MODE NUMÉRISATION 49

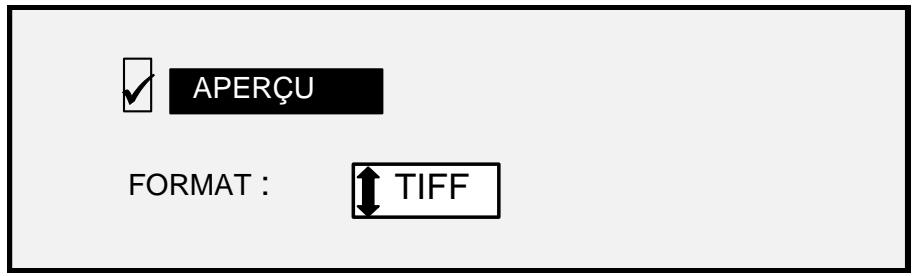

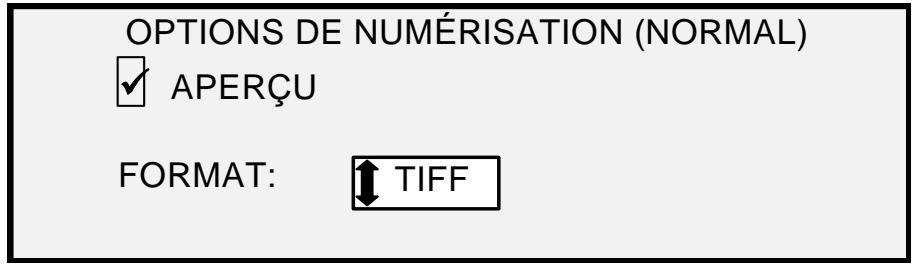

Type et Normal 49

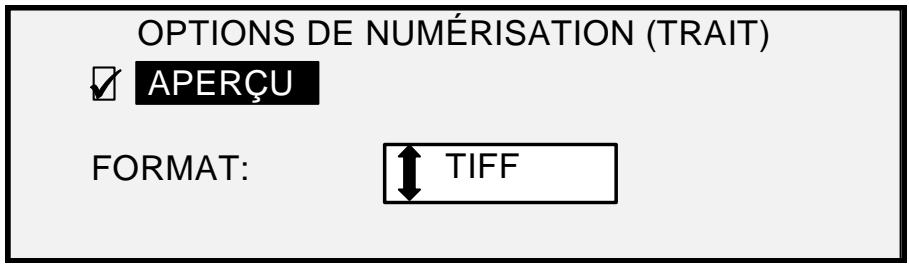

Type, Trait 50

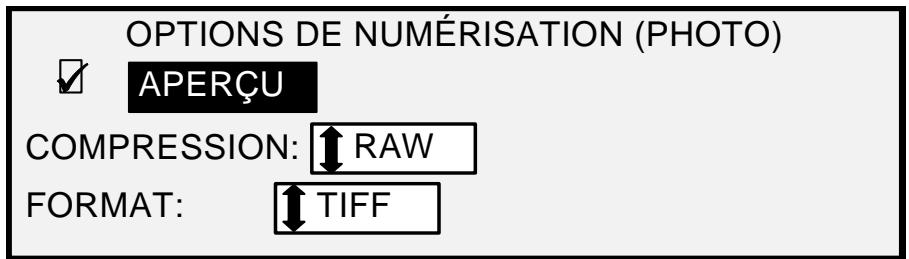

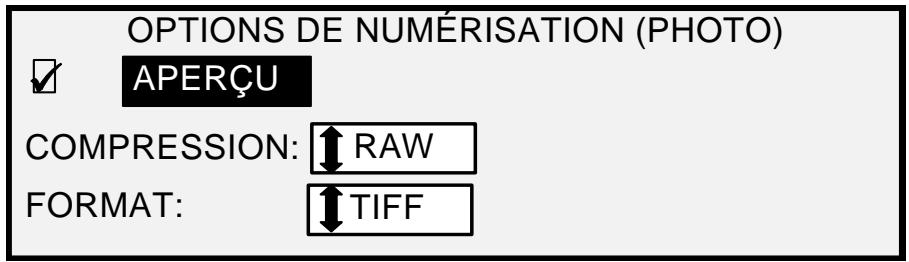

Type, Photo. 51

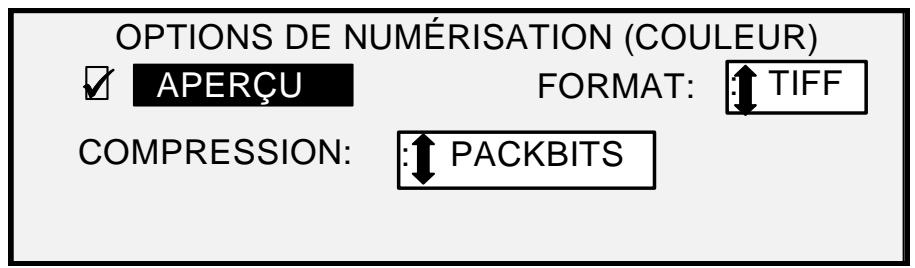

Type, Couleur 52

SUPPRESSION FOND 54
COPIE 55

5 COPIE 57

RÉALISATION DE COPIES 57

Contrôle du scanner 57
Qualité image 58

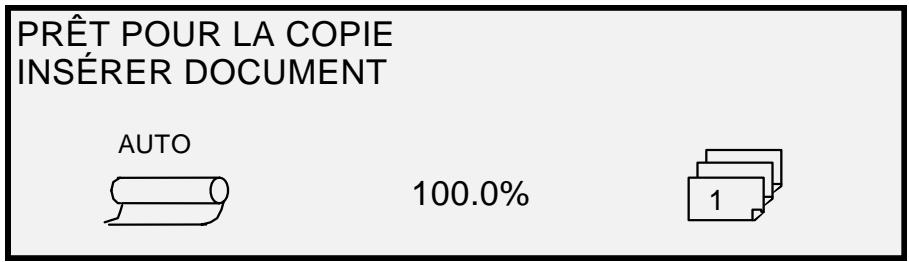

COPIE AVEC LES RÉGLAGES PAR DÉFAUT 59
COPIE DANS UN FORMAT IDENTIQUE À CELUI DU DOCUMENT 60

COPIE DE L'IMAGE SUR UN FORMAT DÉFINI 61

6 NUMÉRISATION AVEC PLIAGE 63

NUMÉRISATION AVEC PLIAGE 63

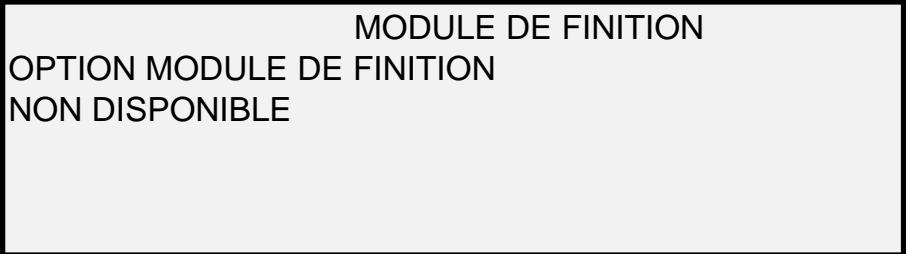

Écran Module de finition - Prépart pour la copie 64

7 NUMÉRISATION DE DOCUMENTS TRÉS GRAND FORMAT 65

NUMÉRISATION DE DOCUMENTS TRES GRAND FORMAT 65
DOCUMENTS LONGS 65
DOCUMENTS LARGES 65

8 TOUCHES DE FONCTION SPECIALE 67

TOUCHES DE FONCTION SPECIALE 67
TOUCHE PAUSE IMPRIMANTE 68

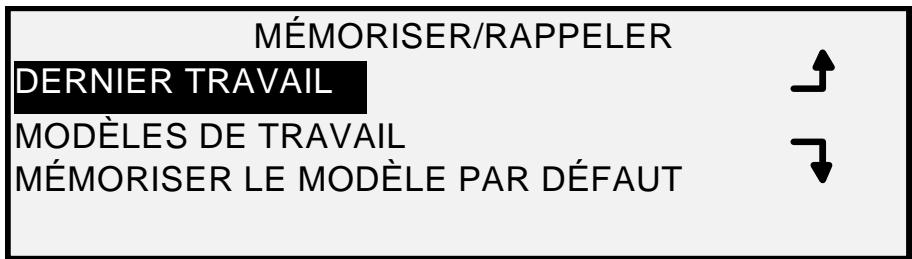

TOUCHEMEMORISER/RAPPELER 69

Dernier travail 69
Rappel du dernier travail. 70
Réimpression avec des options modifiées 70
Suppression du dernier travail 71
Modles de travail 71
Mémorisation de modèles de travail 72
Rappel de modèles de travail 73
Suppression de modèles de travail 74
Mémorisation du modele par défaut 75
Rappel de la configuration d'usine 75

TOUCHE FINITION. 76

Options du menu Module de finition 77

TOUCHE JEUX CRÉÉS 81

Preparation d'un jeu créé 81

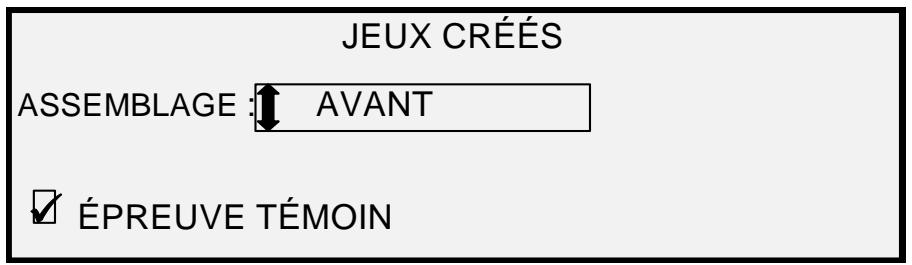

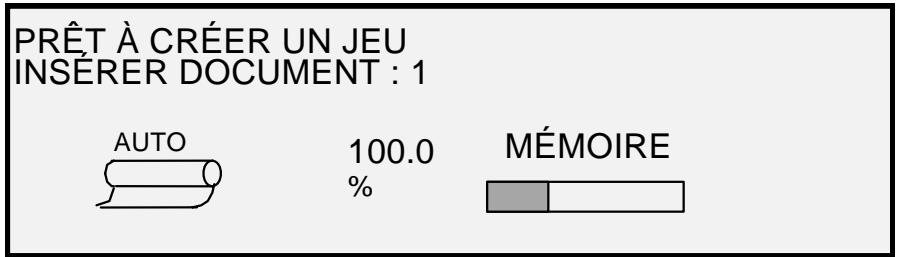

Creation et impression d'un jeu 81

TOUCHE GROUPAGE 83

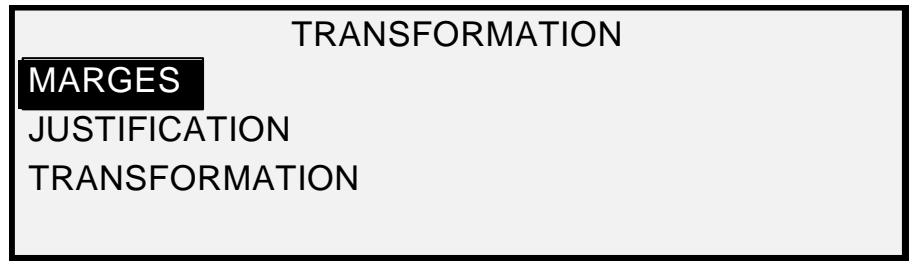

TOUCHETRANSFORMATION 84

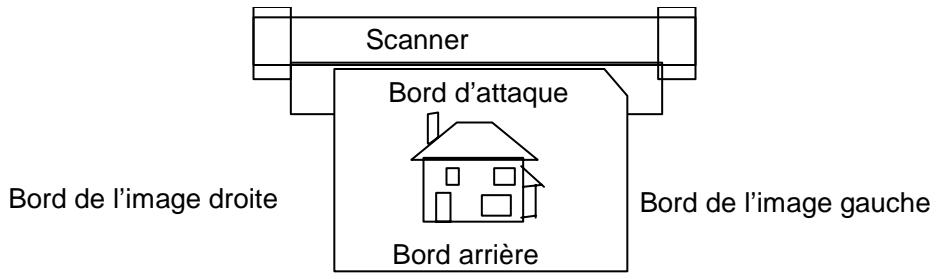

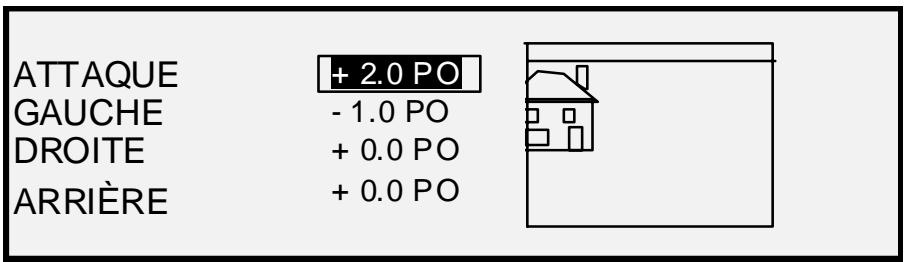

Marges. 84

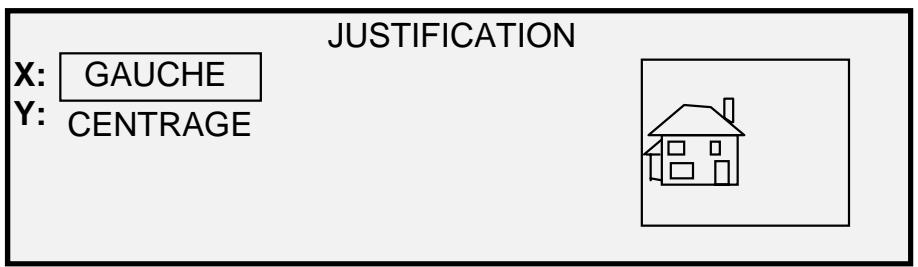

Justification 86

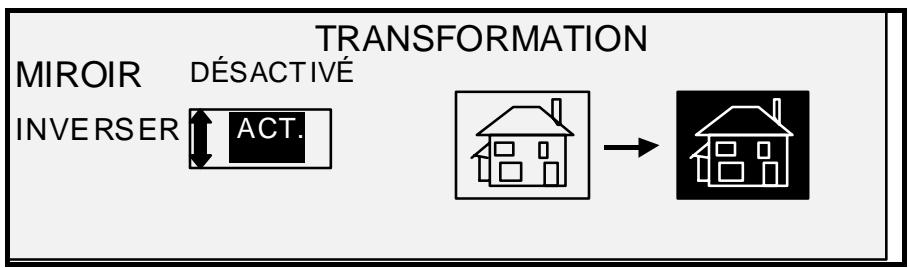

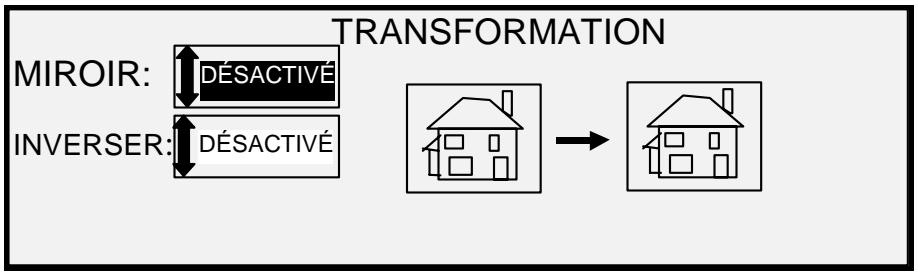

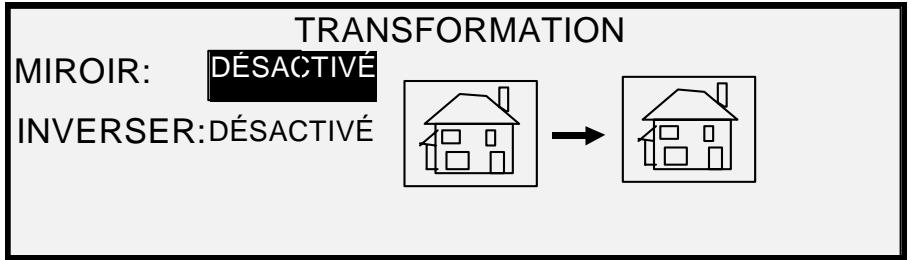

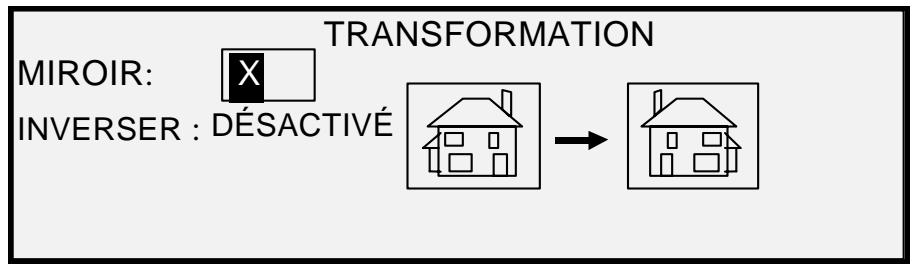

Transformation 87

TOUCHÉCHANTILLON 89

Échantillon en mode Copie 89
Échantillon en mode Numérisation 90

9 NUMÉRISATION VERS RÉSEAU (MODE NUMÉRISATION) 91

NUMÉRISATION VERS RÉSEAU (MODE NUMÉRISATION) 91

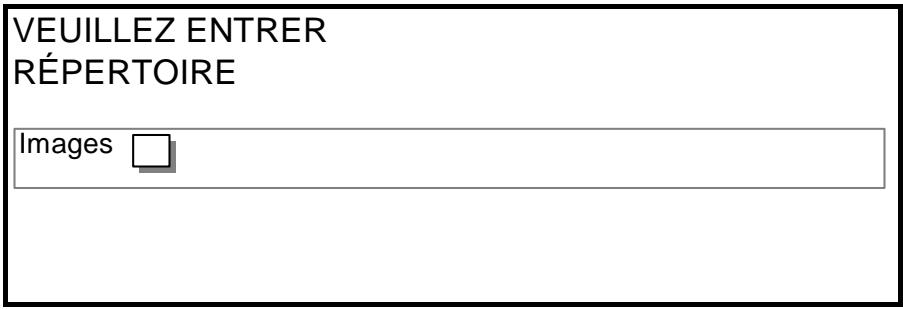

PASSAGE DU MODE COPIE AU MODE NUMÉRISATION 92
DETAILS DE L'ECRAN PRET POUR LA NUMERISATION 93
SELECTIONS NON DISPONIBLES EN MODE NUMERISATION 93
FONCTIONNEMENT EN MODE NUMÉRISATION 94

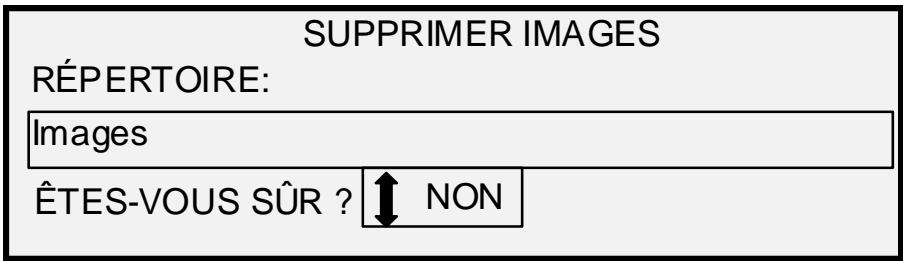

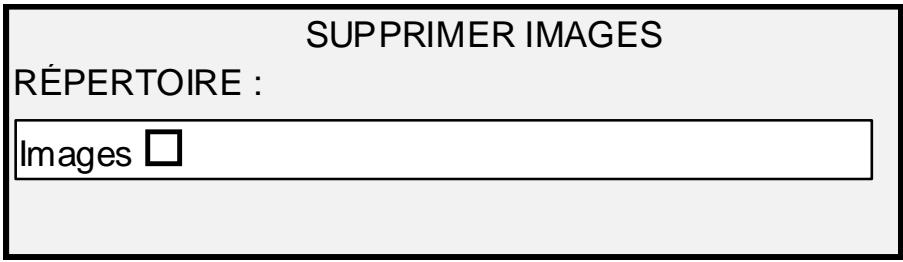

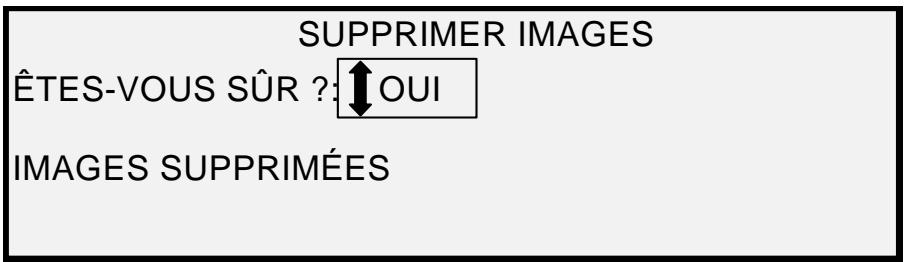

SUPPRESSION DES IMAGES NUMERISEES 95
GESTION DU SYSTÉME DE FICHIERS 96

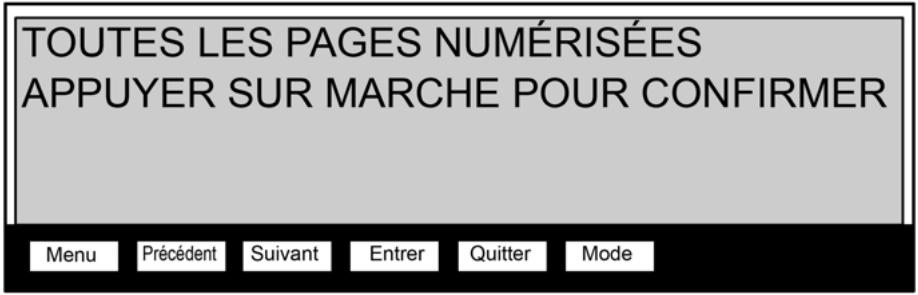

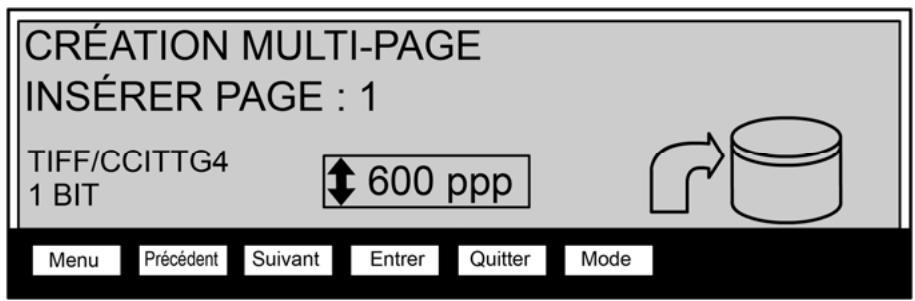

NUMÉRISATION DE PLUSIEURS PAGES POUR CRÉER UN FICHIER 96

10 MENU PRINCIPAL 99

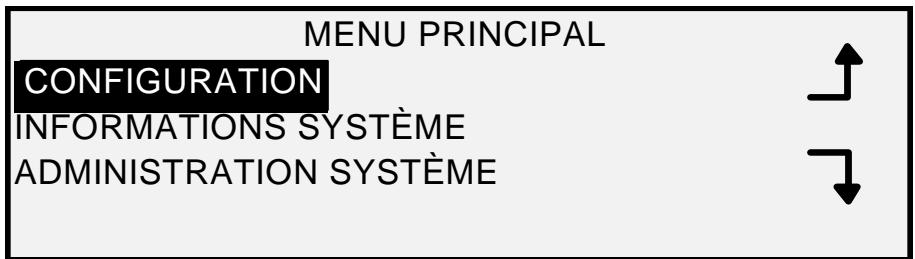

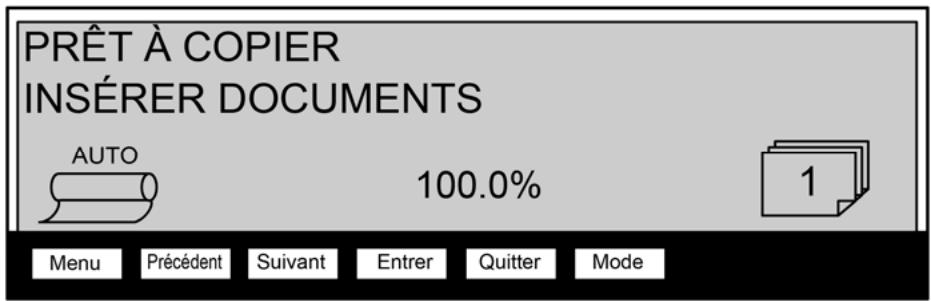

MENUPRINCIPAL 99

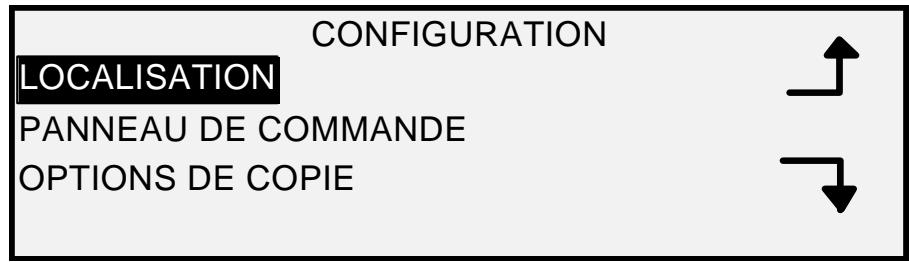

MENUCONFIGURATION 100

Localisation 101

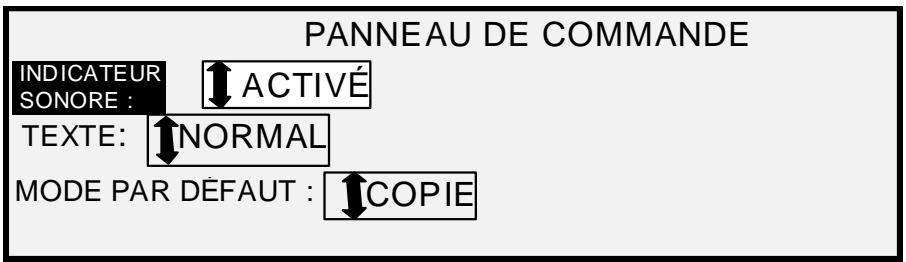

Panneau commande 101
Options de copie 102

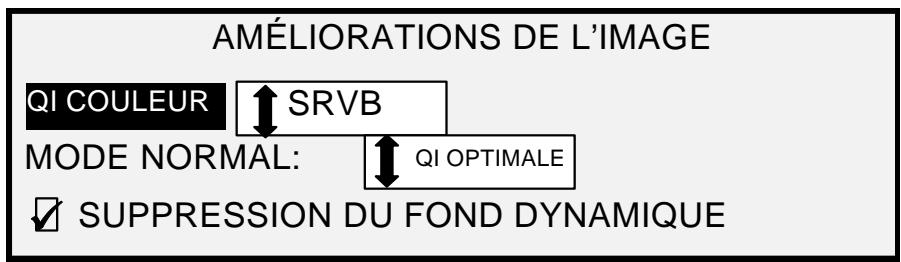

Améliorations de l'image 107

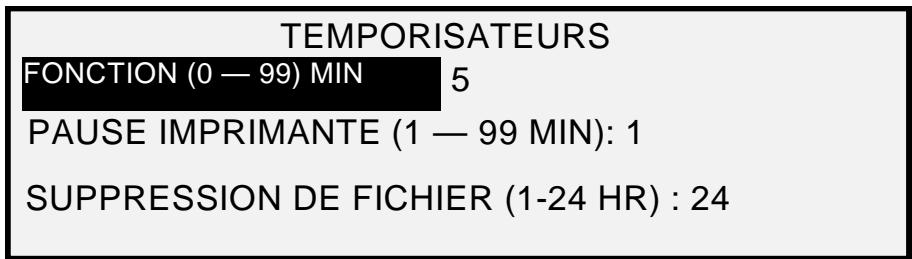

Temporisateurs 108
Mode Veille 109

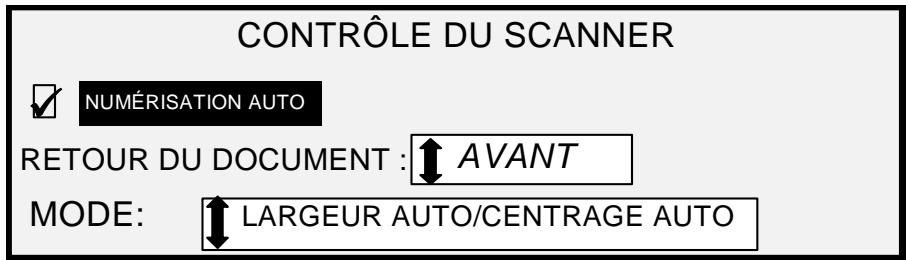

Contrôle du scanner 110

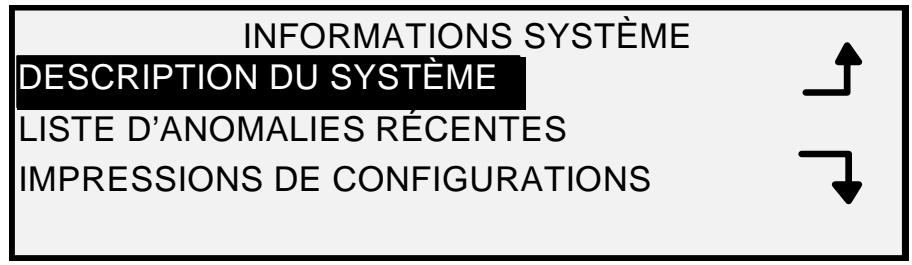

MENU INFORMATIONS SYSTÉME 112

Description du système 112
114

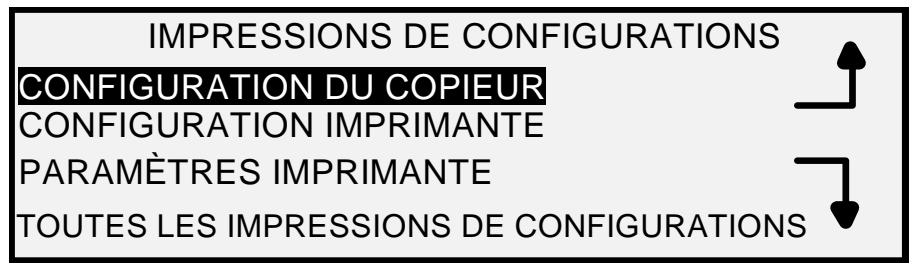

Impressions de configurations 115

MENU ADMINISTRATION SYSTÉME 117

Saisie du mot de passer de l'administrateur système 117
Mode de comptabilisation des travaux 118
Système de fichiers 118

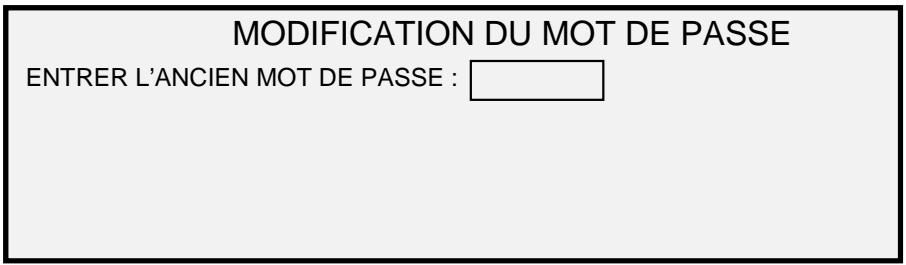

Modification du mot de passer 122
Paramètres de sécurité 123

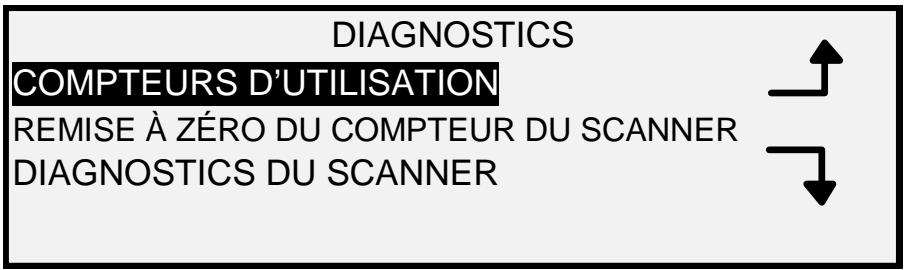

MENUDIAGNOSTICS 124

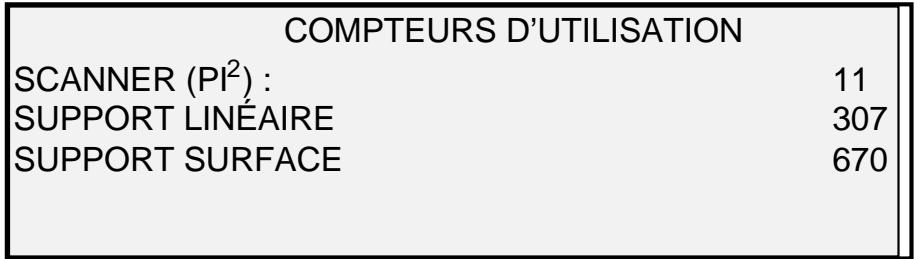

Compteurs d'utilisation 125
Remise à zéro du compteur du scanner 125

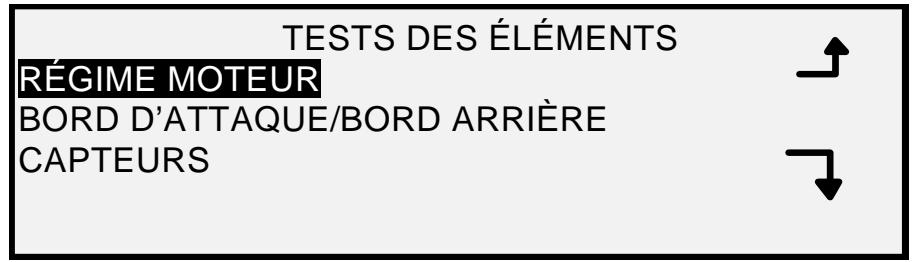

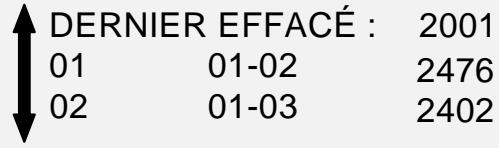

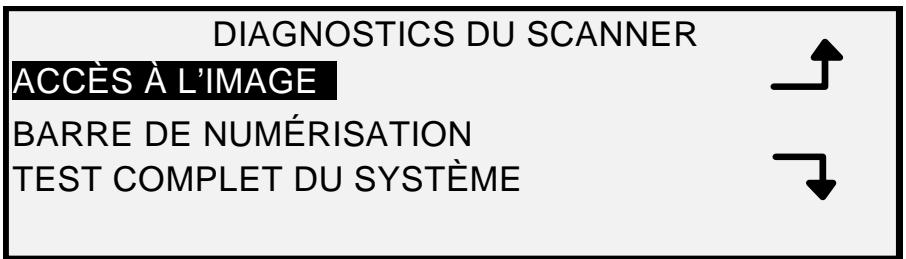

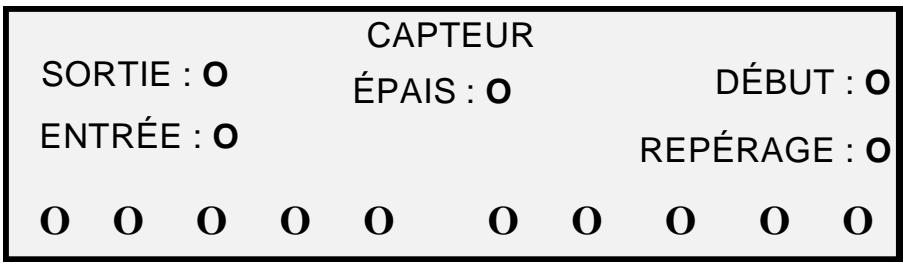

Diagnostics du scanner 126
Mot de passer 140

11 COMPTABILISATION (OU FACTURATION) DES TRAVAUX 141

COMPTABILISATION DES TRAVAUX 141
PRÉSENTATION 141
MENU MODE DE COMPTABILISATION DES TRAVAUX 142
SOUMISSION DE TRAVAUX 142

Par le réseau. 144
Fin de session sous un compte utilisé 144

12 NETTOYAGE ET ENTRETIEN - SYSTÉME DE NUMÉRISATION 145

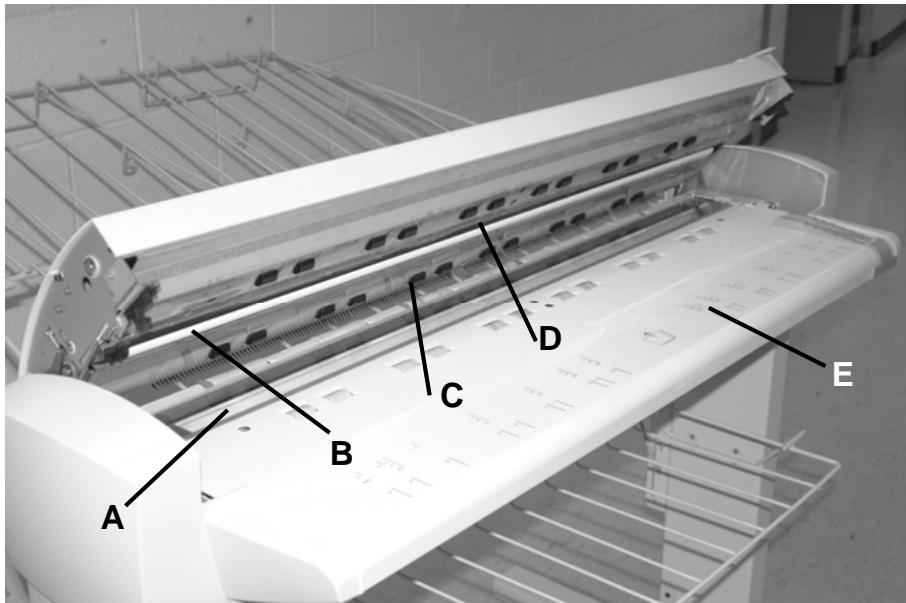

NETTOYAGE ET ENTRETIEN - SYSTÉME DE NUMÉRISATION 145
NETTOYAGE DE LA GLACE D'EXPOSITION, DES ROULEAUX DE TRANSPORT DOCUMENT ET DU ROULEAU PRESSEUR

146
NETTOYAGE DE LA BANDE DE CALIBRAGE 147

13 RÉSOLUTION DES PROBLEMES 149

RÉSOLUTION DES PROBLEMES 149

Tableau de résolution de problèmes 149
Tableau des codes d'erreur 153

14 SPECIFICATIONS 155

SPECIFICATIONS 155

15 ANNEXES 157

ANNEXE 1: VOTESSES ET RÉSOLUTIONS DE NUMÉRISATION 157

ANNEXE 2:FORMATS DE SUPPORT PAPIER 158
ANNEXE 3: FORMATS DES ROULEAUX DE SUPPORT 159
ANNEXE 4: VOYANTS D'ETAT 160

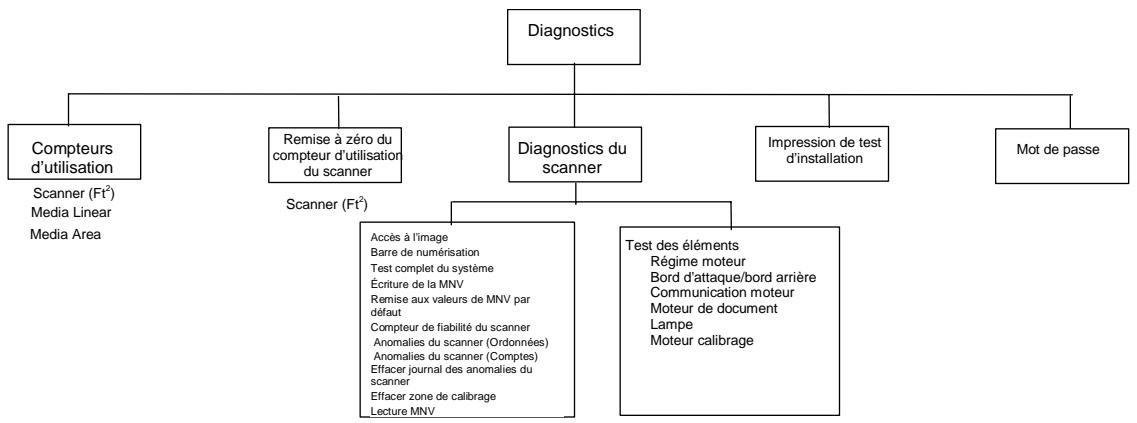

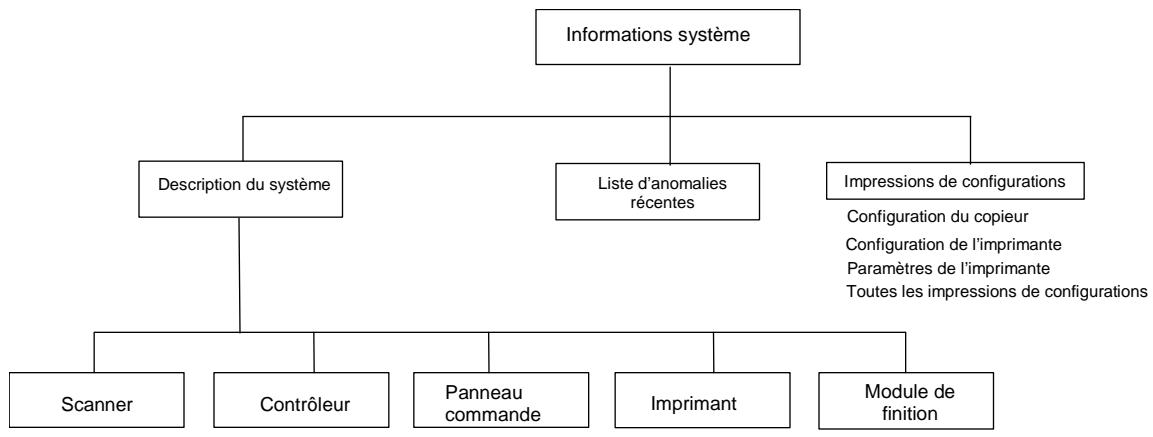

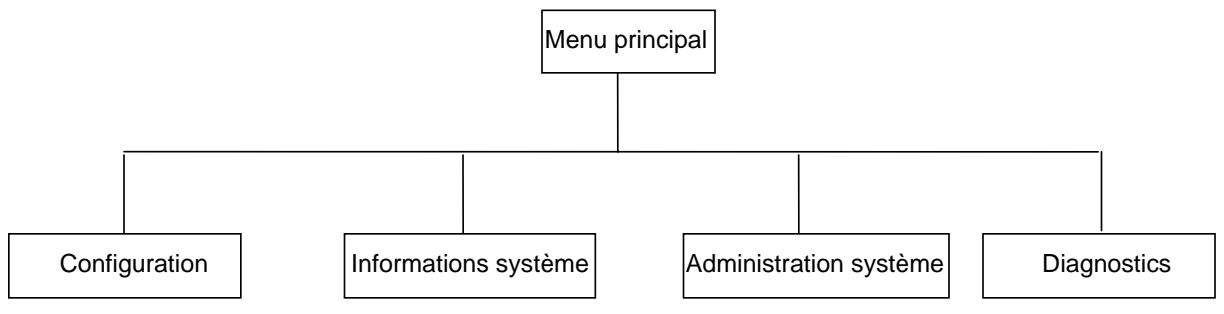

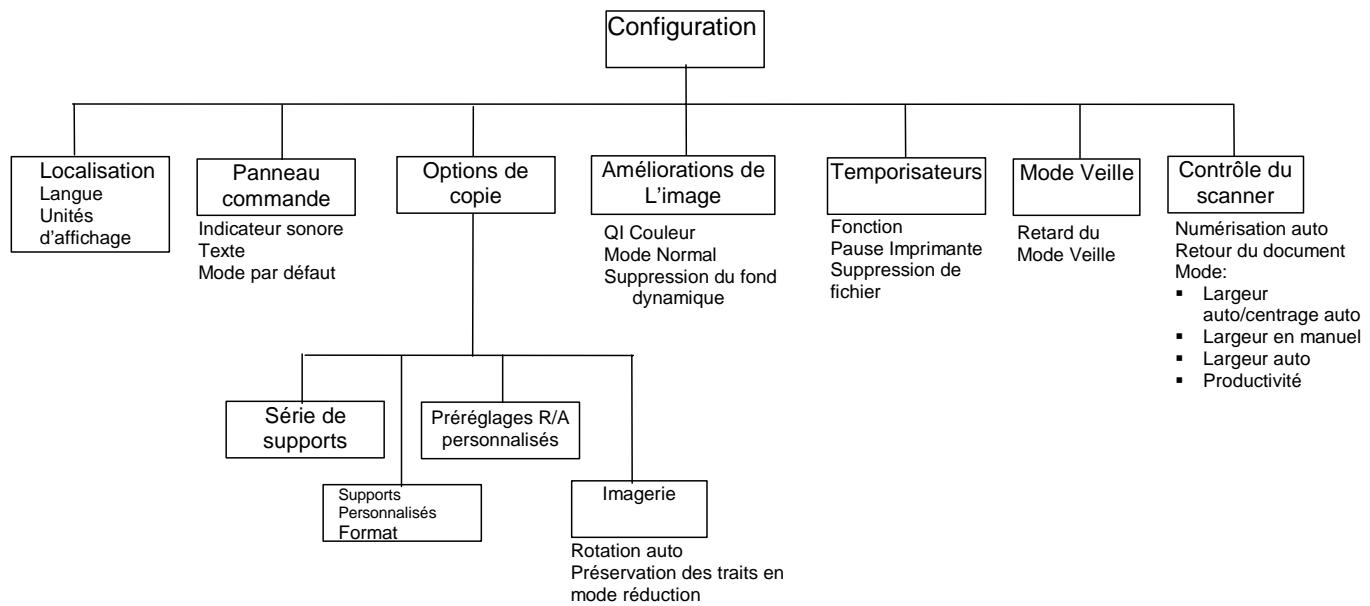

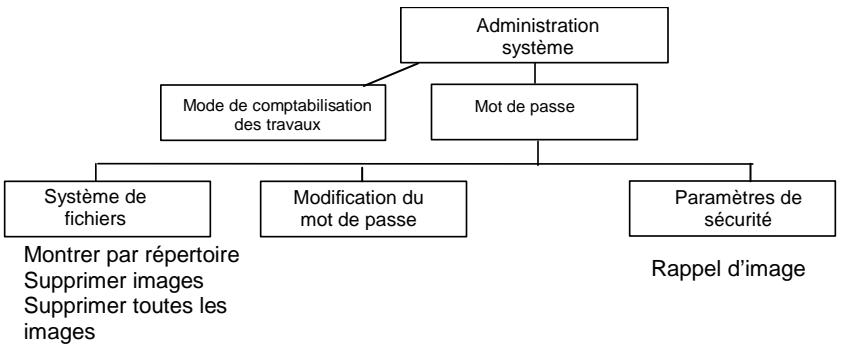

ANNEXE 5:STRUCTURE DU MENU PRINCIPAL 161

16 INDEX 163

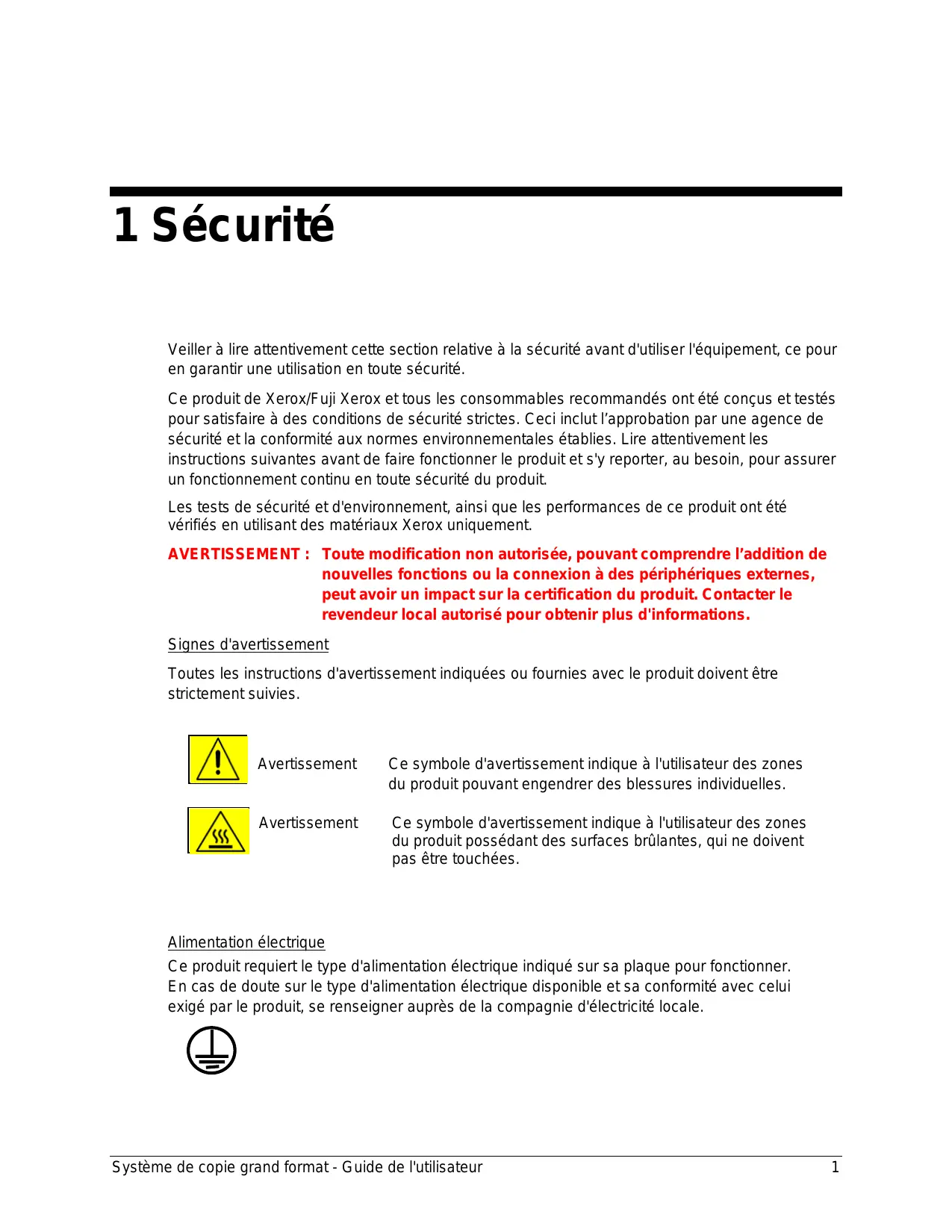

1 Sécurité

Veiller à litre attentivement cette section relative à la sécurité avant d'utiliser l'équipment, ce pour en garantir une'utilisation en toute sécurité.

Ce produit de Xerox/Fuji Xerox et tous les consommables recommendés ont été conçus et testés pour satisfaire à des conditions de sécurité strictes. Ceci inclut l'approbation par une agence de sécurité et la conformité aux normes environnementales établies. Lire attentivement les instructions suivantes avant de faire fonctionner le produit et s'y reporter, au besoin, pour assurer un fonctionnement continu en toute sécurité du produit.

Les tests de sécurité et d'environnement, ainsi que les performances de ce produit ont été vérifiés en utilisant des matériaux Xerox uniquement.

AVERTISSEMENT : Toute modification non autorisée, pouvant comprendre l'addition de nouvelles fonctions ou la connexion à des péripériques externes, peut avoir un impact sur la certification du produit. Contacter le revendeur local autorisé pour obtenir plus d'informations.

Signes d'avertissement

Toutes les instructions d'advertisement indiquées ou fournies avec le produit doivent être strictement suivies.

Avertissement

Ce symbole d'advertissement indique à l'utilisateur des zones du produit pouvant engender des blessures individuelles.

Avertissement

Ce symbole d'advertissement indique à l'utilisateur des zones du produit possédant des surfaces brûlantes, qui ne doivent pas être touchées.

Alimentation électrique

Ce produit requiert le type d'alimentation électrique indiqué sur sa plaque pour fonctionner. En cas de doute sur le type d'alimentation électrique disponible et sa conformité avec celui exigé par le produit, se renseigner auprès de la Compagnie d'électricité locale.

AVERTISSEMENT : Ce produit doit être connecté à un circuit avec mise à la terre.

Ce produit est fourni avec une prise dotée d'une broche de mise à la terre. Cette fiche doit être branchée uniquement sur une prise de courant avec mise à la terre. Il s'agit d'une mesure de sécurité. Pour éviter tout risque de chic électrique, contacter unElectricien pour replacer la prise électrique s'il est impossible d'y insérer la fiche. Ne jamais utiliser d'adaptateur avec mise à la terre pour relier l'équipement à une prise électrique qui n'est pas dotée d'une borne de mise à la terre.

Zones accessible par l'opérateur

Cet équipement a ete conu pour limiter l'acces par I'opereur aux seules zones ne presentant aucun danger. Les zones dangereuses auxquelles I'opereur ne peut acceder sont protegees par des panneaux ou caches qui necessitant un outil pour etre enleves. Ne jamais enlever ces panneaux ou caches.

Maintenance

Toute procédure de maintenance du produit par l'opérateur sera décrite dans la documentation utilisateur fournie avec le produit. Ne jamais effectuer d'opération de maintenance sur cet équipement, qui n'est pas décrite dans la documentation client.

Nettoyage de l'équipement

Avant de nettoyer cet équipement, débrancher le produit de la prise électrique. Toujours utiliser les matérielles spécifquement conçus pour cet équipement. L'utilisation d'autres matérielaux peut entraîner une diminution des performances et creer une situation dangereuse. Ne pas utiliser de produit de nettoyage en aérosol. Certains produits peuvent être explosifs et inflammables dans certaines circonstances.

AVERTISSEMENT - Informations de sécurité électrique

Utiliser seulement le cordon d'alimentation fourni avec cet équipement.
- Brancher le cordon d'alimentation sur une prise électrique avec mise à la terre. Ne pas utiliser de ballonge électrique. Dans le doute, pour savoir si une prise est mise ou non à la terre, consulter un électricien qualifié.

Si cette machine doit être déplacée vers un lieu différent, contacter un Technicien Service Clients, un revendeur local/agréé ou le Centre Services Xerox.

• Une connexion incorrecte du conducteur de mise à la terre de l'équipement peut entraîner un choc électrique.
• Ne pas placer cet équipement dans un endroit où des personnes pourraient marcher ou trébucher sur le cordon d'alimentation.
• Ne pas placer d'objet sur le cordon d'alimentation.
• Ne pas déjouer ou désactiver les systèmes de verrouillage électrique ou mécanique.
• Ne pas obstruer les ouvertures de ventilation.
• Ne jamais insérer d'objet de chaque sorte dans les fentes et ouvertures de cet équipement.
• Si l'une des conditions suivantes se produit,mettre immédiatement la machine hors tension et déconnecter le cordon d'alimentation de la prise électrique. Appeler Xerox ou un Technicien Service Clients pour corriger le problème.

L'équipement émet un bruit ou diffuse une odeur inhabituelle.
Le cordon d'alimentation est endommagé ou frangé.
- Un disjoncteur du circuit de panneau mural ou un autre dispositif de sécurité a ete déjoué.
- Du liquide s'est repandu dans le copieur/imprimante.
L'équipment est exposé à de l'eau.
- Une piece de l'équipement est endommagée.

Déconnexion du périphérique

Le cordon d'alimentation permet de déconnecter l'équipement. Il est branché à l'arrière de la machine sous forme de dispositif enfichable. Pour couper l'alimentation électrique de l'équipement, déconnecter le cordon d'alimentation de la prise électrique.

Informations sur la sécurité de fonctionnement

Pour assurer un fonctionnement sur en continu de votre équipement Xerox/Fuji Xerox, ces consignes de sécurité doivent être suivies à tout moment.

Respectercequi suit:

• Toujours connecter l'équipement à une prise d'alimentation correctement mise à la terre. En cas de doute, faire vérifier la prise par un électricien qualifié.
• Cét équipement doit toujours être connecté à un circuit relié à la terre.

Il est fourni avec une prise qui possède une broche de mise à la terre. Cette fiche doit être branchée uniquement sur une prise de courant avec mise à la terre. Il s'agit d'une mesure de sécurité. Pour éviter tout risque de chocoléctrique, contacter un électricien pour replacer la prise électrique s'il est impossible d'y insérer la fiche. Ne jamais utiliser de prise ne possédant pas de borne de mise à la terre pour relier l'équipement à une prise électrique.

• Toujours suive tous les avertissements et les instructions indiqués ou fournis avec l'équipement.
• Toujours prendre soin de la machine lors de son déplacement ou de sa relocalisation. Contacter le Centre Services Xerox/Fuji Xerox ou l'organisme d'assistance local pour planifier le transfert de l'équipment dans un autre lieu en dehors du bâtiment.
• Toujours placer l'équipment dans une zone possédant une ventilation ajustée et de l'espace pour l'entretien. Consulter le Guide d'installation pour les dimensions minimum.
• Toujours utiliser des matériaux et consommables spécifique conçus pour l'équipement Xerox/Fuji Xerox. L'utilisation de matériaux non ajustés peut entraîner une diminution des performances.
• Toujours débrancher cet équipement de la prise électrique avant le nettoyage.

Ne jamais effectuer ce qui suit :

• Ne jamais utiliser de prise ne possédant pas de borne de mise à la terre pour relier l'équipement à une prise électrique.
• Ne jamais tenter d'opération de maintenance qui n'est pas spécifiquement décrite dans cette documentation.
• Ne jamais placer cet équipement dans une installation intégrée, à moins d'avoir une ventilation ajustée. Contacter le revendeur local/agréé pour obtenir plus d'informations.
• Ne jamais enlever de panneaux ou de caches qui sont fixés avec des vis. Aucune zone derrière ces panneaux ne nécessite d'intervention de la part de l'opérateur.
• Ne jamais placer l'équipement après d'un radiateur ou de toute autre source de chaleur.
• Ne jamais introu借用 d'objet de chaque sorte dans les ouvertures de ventilation.
• Ne jamais déjouer ou « contourner » un dispositif de verrouillage électrique ou mécanique.
• Ne jamais faire fonctionner l'équipement en cas de bruit ou d'odeur inhabituel. Déconnecter immédiatement le cordon d'alimentation de la prise électrique et contacter l'interlocuteur du Centre Services Xerox/Fuji Xerox ou le fournisseur de service.

Informations sur la maintenance

Ne pas effectuer de procEDURE de maintenance qui n'est pas spécifiquement décrite dans la documentation fournie avec le copieur/imprimante.

• Ne pas utiliser de produit de nettoyage en aérosol. L'utilisation de produits de nettoyage qui ne sont pas approvés peut entraîner une diminution des performances et créé une situation dangereuse.
• Utiliser des consommables et des produits de nettoyage uniquement comme indiqué dans ce manuel. Tenir tous ces matériaux hors de portée des enfants.
• Ne jamais enlever de panneaux ou de caches qui sont fixés avec des vis. Aucune piece derrière ces caches ne requiert de maintenance ni d'entretien.
• Ne pas effectuer de procédure de maintenance à moins d'avoir été formé par un revendeur local agrée ou à moins qu'une procédure ne soit spécifiquement décrite dans les manuels de l'utilisateur.

Sécurité relative à l' ozone

Cette machine dégage de l'ozone en fonctionnement normal. L'ozone est plus lourd que l'air et le volume dégagé dépend du nombre de copies produites. Le respect des normes indiquées dans la documentation Xerox assure des degrés de concentration conformes aux limites autorisées.

Pour plus d'informations concernant l' ozone, demander la publication Ozone de Xerox, en appelant le 1 800 828-6571 aux Etats Unis et au Canada. Pour d'autres marchés, contacter le revendeur local autorisé ou le fournisseur de service.

Pour les consommables/fournitures

Stocker tous les consommables/fournitures selon les instructions données sur l'emballage ou le contenant.

• Conserver tous les consommables/fournitures hors de portée des enfants.
  Ne jamais jeter de toner, de cartouche de toner ou de conteneur de toner dans une flamme.

Interférences dans les radiocommunications

États-Unis, Canada, Europe et Australie/Nouvelle Zélande :

REMARQUE: Ce matériel a ete teste et satisait aux limites s'appliquant aux apparils numériques de classe A, en vertu des dispositions de l'alinea 15 de la reglementation FCC. Ces limites visent a assurer une protection raisonnable contre les interfences en environnement commercial. Ce matériel émet et utilise des fréquences radioélectriques et peut provoquer des interfences avec des communications radio s'il n'est pas installé ou utilise conformément aux instructions.. L'utilisation de cet équipement en zone résidentielle peut également provoquer des interfences. En pareil cas, l'utiliseur doit, à ses frais, prendre les mesures nécessaires pour les eliminer.

Toute modification du matériel effectuée sans l'autorisation expresse de Xerox/Fuji Xerox est de nature à interdire l'utilisation du matériel.

Des cables d'interface blindés doivent être utilisés pourmaintenir la conformité aux réglementations applicables de la FCC aux États Unis et de la loi Radio communications de 1992 en Australie/Nouvelle Zélande.

Certification de sécurité produit

Ce produit est certifié par les agences suivantes, selon les normes de sécurité repertoriées.

Agence	Norme
TUV Rhineland en Amérique du Nord	UL60950-1 1st (2003) (États-Unis/Canada)
NEMKO	IEC60950-1 Édition 1 (2001)

Ce produit a été fabriqué sous un système de qualité ISO9001 enregistré.

Informations réglementaires

C E

Le symbole CE figurant sur ce produit est garant de la conformité du matériel Xerox aux directives de l'Union Européenne entrant en vigueur aux dates indiquées :

1er janvier 1995 : Directive 73/23/CEE du Conseil du 19 février 1973 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension.

1er janvier 1996 : Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique.

9 mars 1999 : Directive 1999/5/CE du Parlement européen et du Conseil, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Une déclaration complète de conformité, définissant les directives pertinentes et les normes réferencées, peut être obtenue auprès du revendeur local/agréé.

AVERTISSEMENT : Afin de permettre à ce matériel de fonctionner à proximé de matériel ISM, il peut s'avérer nécessaire de réduire le rayonnement émis par ce dernier ou de prendre des mesures spéciales.

AVERTISSEMENT : Ce produit est un produit de la classe A. Dans un environnement domestique, ce produit peut générer des interférences radio, auquel cas il apparait à l'utilisateur de prendre des mesures déequates.

AVERTISSEMENT : Des cables blindés doivent être utilisés avec ce produit pourmaintenir la conformité avec la directive 89/336/CEE du Conseil.

2 Initiation au système de copie grand format

Ce manuel s'adresse à tout utiliser ou administrateur système du système de copie Xerox grand format série 510, 721P, 6030/6050/6050A, 6204 et 6279 avec la version du micrologiciel 13.0 FreeFlow Accxes chargée dans le contrôleur.

REMARQUE : Pour que les imprimantes 6030/6050/6050A, 6204 et 6279 utilisent les fonctionnalités du micrologiciel FreeFlow Accxes, il faut qu'elles soient connectées à un contrôleur séparé PUN, YKE ou FRX ou LVX, appelé serveur d'impression FreeFlow Accxes. Le Gestionnaire d'imprimante Web PMT sera chargé sur le serveur d'impression.

Le système de copie Xerox grand format est une solution intégrée pour la numérisation électronique et l'impression de copies de bonne qualité dans les formats utilisés par les bureaux d'études ou les cabinets d'architecture. Il est constitué d'un système de numérisation grand format et d'un panneau de commande pour la capture des images, d'un contrôleur FreeFlow Accxes pour le traitement de ces images et des imprimantes de la série 510, 721P, 6030/6050/6050A, 6204 ou 6279.

Un scanner peut aussi être intégré aux imprimantes 6204 et 6279. Voir le Guide de l'utilisateur de la solution grand format Xerox 6204 pour la copie/numérisation pour le serveur d'impression FreeFlow Accxes V13.0 ou le Guide de l'utilisateur de la solution grand format Xerox 6279 pour la copie/numérisation pour le serveur d'impression FreeFlow Accxes V13.0. Ces guides contiennent les procédures de numérisation complètes pour leurs interfaces utilisateur uniques à écran tactile.

Le système de copie grand format offre deux modes de fonctionnement : COPIE et NUMÉRISATION.

En mode COPIE:

Les documents sont numériés, temporairement mémorisés ou enregistrés sur le disque dur du contrôleur FreeFlow Accxes, puis envoyés à l'imprimante locale dès que cette-ci est disponible.

En mode NUMÉRISATION :

Numérisation vers réseau : Les documents sont numériés, puis enregistrrés sur le disque dur du contrôleur FreeFlow Accxes pour être recupérés ultérieurement par le biais du réseau ou par un périhérique distant.

Numérisation vers une destination à distance : Le transfert des images numériées peut se faire sur un maximum de 16 destinations d'imprimante ou de site FTP à distance. Les images numériées vers des sites FTP ne sont pas enregistrées sur le disque dur du contrôleur FreeFlow Accxes. Les images numériées vers une imprimante à distance sont enregistrées sur le disque dur du contrôleur FreeFlow Accxes. Les fonctionnalités FTP et d'imprimante à distance se trouvent sur l'écran du mode échantillon.

Voir la section "Touche Échantillon" de ce guide pour plus d'informations.

Le système de copie grand format permet simulantément l'impression, la copie et la numérisation vers le réseau, il n'est donc pas nécessaire d'attendre que l'imprimante ait terminé un travail pour passer à la numérisation du document suivant.

Le système de copie XEROX grand format intégre la technologie de suppression dynamique du fond. La suppression dynamique du fond permet à la solution d'examiner intelligemment un échantillon du document et d'effectuer automatiquement les réglages de qualité d'image donnant des copies de bonne qualité, même à partir de documents de mauvaise qualité. La largeur du document est automatiquement détectée et le centrage du document numérique pour la plupart des documents opaques est ajusté. Les documents translucides (transparents, film transparent, etc.) ne sont pas détectés dans la plupart des cas.

Pour la nouvelle fonction de Productivité, introduite avec la version 10,0 du micrologiciel, il faut que le nouveau système de numérisation GRAND FORMAT possède un nouveau plateau de départ. Des capteurs intégrés au plateau de départ mesurent la largeur du document sans effectuer de prénumérisation, ce qui permet d'accroître le début des documents et des copies et donc la productivité.

REMARQUE : Les documents doivent être centrés pour que les capteurs détectent la largeur.

Pour les documents qui nécessit des ajustements supplémentaires afin d'obtenir la meilleure qualité image possible, divers paramètres de qualité image et de réduction/agrandissement sont disponibles. Toutes ces fonctions sont accessibles depuis le panneau de commande du système de numérisation. Ce panneau de commande, installé sur le dessus du système de numériqueation, est alimenté par le système de numériqueation et reçoit les informations de ce dernier.

Clés d'activation de fonction

Les fonctions Copie et Impression sont standard sur toutes les imprimantes utilisant le micrologiciel FreeFlow Accxes 13.0, à l'exception de l'imprimante Xerox 6030/6050 grand format. Dans le micrologiciel 13.0, les clés d'activation de fonction suivantes doivent être chargeées avant de pouvoir utiliser les fonctions. Voir les instructions concernant les clés d'activation de fonction et les écrons d'échange de coupon sur le site Web www.xerox.com.

REMARQUE : Voir la page Configuration < Fonctions du Gestionnaire d'imprimante Web PMT pour obtenir la liste des fonctions de scanner, d'imprimante et Accxes disponibles. Cette page indique si la fonction est disponible et donne son état actuel (activée ou désactivée).

• Fonctions du système de numérisation Xerox grand format :

Clé d'activation de la fonction Numérisation vers réseau : permet de créé un fichier électronique à partir d'une image numérique.

Clé d'activation de la fonction Numérisation vers imprimante : permet de numérique, créé un aperçu et d'envoyer l'image numérique à l'imprimante lorsque la fonction Numérique vers réseau est installée.

Clé d'activation de la fonction Couleur : permet la numérisation couleur lorsque la fonction Numérisation vers réseau est installée.

Clé d'activation de la fonction Amélioration de vitesse Turbo II : 4 pouces par seconde (ips) pour un support d'une largeur de 36 pouces.

Clé d'activation de la fonction Amélioration de vitesse Turbo III : Contrôleurs PUN, YKE, YKE-N, FRX et LVX uniquement : 7,33 pouces par seconde (ips) en mode Copie.

• Imprimante Xerox 6030/6050 grand format : Clé d'activation de la fonction Serveur d'impression : active le mode d'impression et de copie pour une imprimante à distance.

• Imprimantes Xerox grand format :

Clé d'activation de la mise à jour de vitesse 5D : active la nouvelle vitesse 5D/minute pour l'imprimante 6204 (4D/minute en standard).

Clé d'activation de la mise à jour de vitesse 9D : active la nouvelle vitesse 9D/minute pour les imprimantes 6050A et 6279 (7D/minute en standard).

Ajout de 2 tiroirs de rouleau pour la 6279.

Ajout du magasin 2 feuille à feuille, format maximum 18 à 24 pouces pour la 6279.

• Imprimantes Xerox et systèmes de numérisation grand format :

Clé d'activation de la fonction Facturation des travaux : Facturation (ou comptabilisation) des travaux permet de suivre les données d'utilisation des supports. L'outil Gestion de comptes (AMT) ou tout autre outil de facturation externe est utilisé pour attribuer un ID d'utilisateur, un ID de compte et un ID d'imprimante. Il collecte et regroupe ensuite les données mémorisées à partir des imprimantes.

Clé d'activation de la fonction PostScript : cette fonction permet d'interpréter Adobe Post Script 3, PDF 1.6 pour le contrôleur YKE, YKE-N, FRX et LVX, 1.3 pour le contrôleur HFT et PDF 1.6 pour tous les autres contrôleurs FreeFlow Accxes.

Clé d'activation de la fonction Réécrite l'image du disque : active les options de sécurité pour réécrite les données d'image sur le disque dur. La réécriture immédiate des données aux specifications DOD est considérée comme fiable à tous les stades du processus. Toutes les données seront supprimées, qu'elle que soit l'opération executée par le client.

Clé d'activation de la fonction Système d'exploitation : active l'impression, la copie et la numérisation sur le contrôle YKE, YKE-N, FRX et LVX.

AutoCAD: active l'interprétable des fichiers DWF.

Autre CAD: active l'interprétation des fichiers DGN.

Trame: JPEG2000, BMP, PNG, GIF.

REMARQUE: La section Touches de fonction spéciale de ce document fait reférence aux boutons physiques (touches) qui se trouvent sur tous les systèmes de numérisation Xerox grand format.

Composants standard du système de numérisation

Les illustrations ci-dessous seront les éléments du système de numérisation grand format. Ces composants sont standard sur le système de copie XEROX 6030/6050/6050A, 6204, 6279 et série 510 grand format. À l'exception du support et de l'organiseur standard, les composants sont standard sur le 721P. Les illustrations suivantes décrivent chacun des composants.

Vue avant du système de numérisation grand format

A. Chargeur de documents

Soulever le chargeur de documents pour exécuter les procédures d'entretien de routine et acceder aux détecteurs optiques de papier lors des procédures de diagnostic.

B. Panneau de commande du système de numérisation

Le panneau de commande permet la sélection des fonctions et des options et comprend un affichage graphique pour communiquer les informations et les instructions. Voir la section Panneau de commande du système de numérisation pour plus d'informations.

C. Levier Documents épais

Le levier Documents écais permet de régler le système de numérisation pour les documents écais et pour extraire les documents du système de départ de numérisation. Lors du réglage d'épaissur pour un document, amener le levier à l'épaissur la plus proche. Si le document glisse au-delà des rouleaux de départ dans le chargeur de documents, abaiser le levier à la position suivante.

D. Support

Le support est standard avec le système de copie XEROX 6030/6050/6050A, 6204 et série 510 grand format. Il est en option sur le 721P.

E. Organiseur standard (non représenté sur la photo précédente)

L'organiseur se trouve à l'avant du système de numérisation. Il permet le placement de documents multiples à numériser.

Il comporte deux rallonges situées à l'extrémité et pouvant être sorties pour les documents longs (jusqu'à E ou A0).

F. Plateau de départ grande productivité

Insérer le document face dessous et centré sur le plateau de départ. Des capteurs de largeur de document sont intégrés. Ils évient d'avoir à prénumériqueser les documents pour mesurer la largeur. Ceci permet d'augmenter le début des documents, ce qui améliore également la Productivité.

Vue arrière du système de numérisation grand format

A: Bac de réception standard

D: Cordon d'alimentation et connecteur

B:Fente de réception des documents

E: Affichage d'etat à cristaux liquides

C:Interrupteur

F:Cable et connecteur IEEE 1394

REMARQUE: Les composants indiqués ci-dessus, à l'exception de l'organiseur standard, sont également disponibles sur tous les systèmes de numérisation grand format.

A. Bac de réception standard

Le bac de réception se trouve à l'arrière du système de numérisation. Lorsque la fonction RETOUR AUTO est réglée sur ARRIÈRE, les documents sortent du SYSTÉME DE NUMÉRISATION dans le bac de réception. Le bac de réception peut être mis dans quatre positions en le faisant monter ou descendre. Sa hauteur doit être régée en fonction du document numérique. Il comporte deux rallonges situées à l'extrémité et pouvant être sorties pour les documents longs (jusqu'à E ou A0). Lors de la numérisation de la plupart des documents de grammages courants (20 lb, 80g/m2), déplacer le bac de réception sur le deuxième échelon à partir du bas.

REMARQUE : Tous les documents écais et les documents supérieur à 36 pouces (914 mm) seront par l'arrête du système de numérisation (quelle que soit la sélection de RETOUR AUTO). Pour numériser des documents écais, le bac de réception doit être régle sur sa position la plus BASSE pour obtenir les valeurs performances.

B. Fente de réception des documents

Lorsque la fonction RETOUR AUTO est reglee sur ARRIÈRE, les documents sortent du système de numérisation par cette fente et sont déposés dans le bac de réception arrière.

C. Interrupteur

L'interrupteur permet demettre le système de numérisation sous et hors tension. Positionner l'interrupteur sur (I) pour mettre le système de numérisation sous tension et sur (O) pour lemettre hors tension.

D. Le cordon d'alimentation alimentée le système de numérisation. Brancher une extrémité du cordon sur le système de numérisation et l'autre sur une prise électrique.

E. Affichage d'etat à cristaux liquides

L'affichage à cristaux liquides indique l'état du scanner et les communications avec le contrôleur FreeFlow Accxes. Lorsque la dette P est visible sur cet affichage à l'arrête du système de numérisation, le système fonctionne normalement et a établi des communications avec le contrôleur.

F. Câble et connecteur IEEE 1394

Le cable IEEE 1394 permet au système de numérisation de communiquer avec le contrôleur. Brancher une extrémité du cable sur l'un des connecteurs IEEE 1394 à l'arrête du système de numérisation. Brancher l'autre extrémité sur le connecteur IEEE 1394 du contrôleur.

Composants compacts du système de numérisation

Les illustrations montrent le bac récepteur compact et l'organiseur compact en option du système de numérisation grand format. Ces éléments compacts permettent l'installation du système de copie XEROX grand format sur des sites où l'espace est limité.

Vue avant du système de numérisation grand format

A:Organiseur compact

Vue arrière du système de numérisation grand format

A: Bac récepteur compact

Panneau de commande du système de numérisation

Le panneau de commande du système de numérisation compte trois sections :

• La section des touches d'options (A), contenant les options de Sélection support, Qualité image et Réduction/Agrandissement
  L'affichage graphique (B) et la section des touches de navigation (F).
• La section de droite, avec le pavé numérique (D), les touches de fonction spéciale (E) et les touches de commande de numérisation (C).

Si la fonction d'indicateur sonore est activée (valeur par défaut usine), une tonalité se fait entendre lorsqu'une touche est sélectionnée. Si une touche incorrecte est sélectionnée, plusieurs signaux sonores seront émis.

Panneau de commande du système de numérisation

A : Section des touches d'options

D:Pavé numérique

B: Affichage graphique

E: Touches de fonction spéciale

C: Touches de commande de numérisation

F: Touches de navigation

Touches d'options

La partie gauche du panneau de commande du système de numérisation comporte les touches permettant de sélectionner des options. Elle comprend trois zones : Sélection support, Qualité image et Réduction/Agrandissement.

Pour sélectionner une option, il suffit d'appuyer sur la touche correspondante. Dans certains cas, pour les options nécessitant une sélection ou une entrée, un écran apparait sur l'affichage graphique. Lorsqu'une option est sélectionnée, le voyant à sa gauche s'allume.

L'illustration ci-dessous montre la zone des options du panneau de commande du système de numérisation.

Zone des options du panneau de commande

Sélection support

La zone Sélection support du panneau de commande permet de sélectionner l'Alimentation, le Type et le mode de Réception du support. L'illustration ci-dessous présente la partie Sélection support du panneau de commande.

Zone Sélection support

Alimentation

Le bouton Alimentation permet de selectionner la source du support d'impression de l'image. Pour cela, appuyer sur la touche sous les réglages Alimentation jusqu'à ce que le voyant de l'alimentation voulue soit allumé.

Les réglages Alimentation sont les suivants :

• Feuille: permet d'imprimer sur une feuille volante manuellement insérée.
• R4: cette sélection ne s'applique qu'au système de copie 721P, 6050, 6050A et 6279 grand format. Lorsque l'options R4 est selectionnée, les voyants R1 et R3 s'allument et l'imprimante sélectionne le support du rouleau 4.
  R3: si cette option est selectionnee, levoyant R3 s'allume et l'imprimante selectionne le rouleau 3.
  R2 : lorsque cette option est choisisie, l'imprimante selectionne le rouleau 2.
  R1: lorsque cette option est choisisie, l'imprimante selectionne le rouleau 1.

Pour les configurations multifonction 6279 et de l'imprimante Xerox 6279 grand format :

Quand le magasin 3 est sélectionné, le voyant R3 s'allume et l'imprimante sélectionne le support placé dans le magasin 3. Quand le magasin 4 est sélectionné, les voyageurs R1 et R3 s'allument et l'imprimante sélectionne le support placé dans le magasin 4.

• Auto (valeur par défaut usine): Sélectionne automatiquement le rouleau qui correspond au support le mistrs. adapte au format de l'imagc capturée. Pour la plupart des documents, le système de numérisation peut automatiquement détecter la largeur du document numérisé. Ceci permet à la fonction Auto de selectionner automatiquement le rouleau de support le mistrs adapté.

REMARQUE: La disponibilité de la fonction Feuille et le nombre de rouleaux disponibles varient en fonction du type de l'IMPROMANTE GRAND FORMAT. Si ces options ne sont pas installées, elles ne peuvent être sélectionnées. Pour imprimer sur une feuille, l'option Feuille doit être explicitement sélectionnée. Le mode Auto ne permet pas de sélectionner cette option.

Type

L'option Type permet de sélectionner le type de support : Papier, Calque/Vellum ou Film. Pour sélectionner le type de support, appuyer sur la touche sous les réglages Type jusqu'à ce que le voyant du type youlu soit allumé.

REMARQUE: Seuls les types de support effectivement charges dans l'imprimante peuvent être sélectionnés. Lorsqu'un rouleau est sélectionné, le type du support correspondant est automatiquement sélectionné. Si plus d'un type de support est charge lorsque l'alimentation est sur Auto, la priorité est donné par défaut au type Papier (en premier), puis Calque/Vellum (en second) et enfin, Film (en troisième). Pour savoir comment charger les rouleaux et spécifique la largeur et le type de support requis, voir le manuel opérateur de l'imprimante en question.

Réception

Le bouton Réception permet de selectionner les dimensions auxquelles le support sur rouleau sera coupé pour l'impression. Trois modes sont proposés : Manuel, Prérglé et Synthro.

Manuel

L'option Manuel permet à l'opérateur d'entrez manuellement la longueur et la largeur souhaitees.

Pour selectionner le mode Manuel :

1. Appuyer sur la touche qui se trouve sous Réception jusqu'à ce que levoyant Manuel s'allume. L'écran FORMAT DU SUPPORT DE RECEPTION s'affiche.

REMARQUE: Si levoyant est déjà allumé, appuyer une fois sur le bouton pour faire apparaitre l'écran.

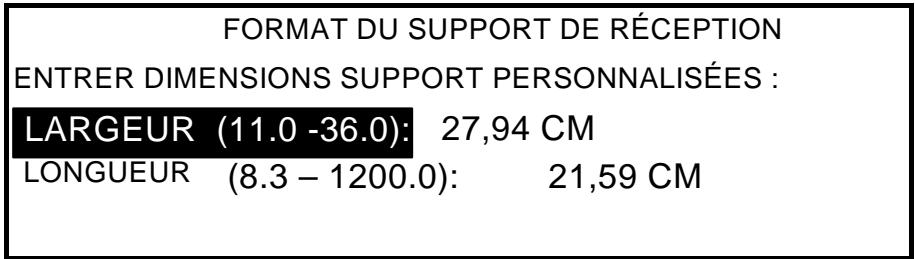

Écran Format du support de réception

1. Appuyer sur la touche Précédentou Suivant pour sélectionner LARGEUR ou LONGUEUR.
2. Appuyer sur la touche Entrer pour confirmer la selection.
3. Entrer la valeur voulue à l'aide du pavé numérique.

REMARQUE: La valeur saisie doit être comprise dans les limites indiquées entre parenthèses sur l'écran.

1. Appuyer sur la touche Entrer pour confirmer la valeur.
2. Répéter les étapes 3 à 5 pour entraîr la valeur du réglage restant.
3. Lorsque les valeurs LARGEUR et LONGUEUR sont entrées, appuyer sur la touche Quitter pour returner à l'écran PRÉT.

Prépréglé

L'option Prééglé permet de sélectionner une longueur prédéfinie à laquelle le support sur le rouleau doit être coupé au cours de l'impression. La Specification de largeur associée dépend de la sélection Alimentation. Si l'option Alimentation est définie sur Auto, le système sélectionne le rouleau dont la largeur de support est la mieux adaptée. Si l'option Alimentation est définie sur R1, R2, R3 ou R4, le système utilise le rouleau sélectionné qu'elle que soit la largeur spécifiée.

Pour sélectionner le mode Préréglé :

1. Appuyer sur la touche qui se trouve sous Réception jusqu'à ce que le voyant Prénéglé soit allumé. L'écran FORMAT DE SUPPORT PREDEFINI s'affiche.

REMARQUE: Si levoyant est déjà allumé, appuyer une fois sur le bouton pour faire apparaitre l'écran.

FORMAT DE SUPPORT PRÉDÉFINI

SELECTIONNER

21,59 X 27,94) ANSI A

Écran Format de support prédéfini

1. Appuyer sur Suivant ou Précédent pour sélectionner un élément de la liste.

REMARQUE: Des formats peuvent être ajoutés ou supprimés de cette liste. Pour plus d'informations, voir la section "Formats de support personnelisés", dans le chapitre Menu principal".

1. Appuyer sur la touche Entrer pour confirmer la selection et returner à l'écran PRÉT.

Préregle auto

L'option Préréglé auto permet l'impression sur un format standard si le document est un peu plus grand ou un peu plus petit que le format standard.

Pour sélectionner le mode Préréglé auto :

1. Appuyer sur la touche qui se trouve sous Réception jusqu'à ce que le voyant Préréglée soit allumé. L'écran FORMAT DE SUPPORT PREDEFINI s'affiche.
2. Appuyer sur Suivant ou Précédent pour sélectionner un élément de la liste.
3. Appuyer sur la touche Entrer pour confirmer la selection et returner à l'écran PRÉT.

Synchro

Si le mode Synchro est sélectionné, la longueur du document est mesure lorsque celui-ci passé dans le système de numérisation et le support est coupé sur l'imprimante pour correspondre à la longueur du document. Synchro est le réglage par défaut. Pour sélectionner le mode Synchro, appuyer sur la touche sous Réception jusqu'à ce que levoyant Synchro soit allumé.

Zone Qualité image

La zone Qualité image du panneau de commande du système de numérisation permet d'effectuer les réglages et les corrections d'image nécessaires pour obtenir la meilleure qualité de copie possible à partir d'un document. Elle comprend les options Type, Suppression fond et Copie.

Les illustrations ci-dessous décrivent la zone Qualité image du panneau de commande pour le logiciel FreeFlow Accxes version 12.0 et le micrologiciel du SYSTÉME DE NUMÉRISATION version 3.2.6 ou plus récente.

Zone Qualité image

Le micrologiciel du SYSTÉME DE NUMÉRISATION doit être à la version 3.2.6 ou supérieure pour:gérer les types Normal,Trait,Photo ou Couleur.Si le SYSTÉME DE NUMÉRISATION n'est pas à la version requise, un message d'erreur s'affiche.

Selon le Mode sélectionné (COPIE ou NUMÉRISATION), le message s'affiche comme indiqué ci-dessous.

Mode invalidate (copie)

Mode invalide (numérisation)

Document, Type

L'option Type permet de spécifique le type de document. Pour sélectionner le type de document, appuyer sur la touche sous les réglages Type jusqu'à ce que levoyant Type foulu s'allume.

Normal

Normal (réglage par défaut usine): sélectionner Normal pour la plupart des besoin de copie. Ce réglage donne une bonne qualité d'image pour la copie de la plupart des types de dessin contenant du texte, des dessins au trait ou les deux. Les zones ombres seront réservées. Les types de filchier TIFF, CALS, PDF et JPEG sont disponibles pour les images en mode Normal.

En mode NUMÉRISATION, l'écran suivant s'affiche lorsque la touche Normal est sélectionnée.

Écran des options de numérisation (Normal)

Trait

Trait : sélectionner Trait pour une image contenant des fines lignes, plus particulièrement du crayon. Cette sélection offre un contraste élevé et des images d'un noir intense. Les types de fichier TIFF, CALS, PDF et JPEG sont disponibles pour les images en mode Trait. Si le Mode sélectionné est NUMÉRISATION et que la touche de fonction Numérisation vers réseau est installée, l'écran OPTIONS DE NUMÉRISATION (TRAIT) s'affiche. Si le mode COPIE est sélectionné, l'écran PRÉT POUR LA COPIE s'affiche. Voir la section « Qualité image » de ce manuel pour obtenir d'autres informations.

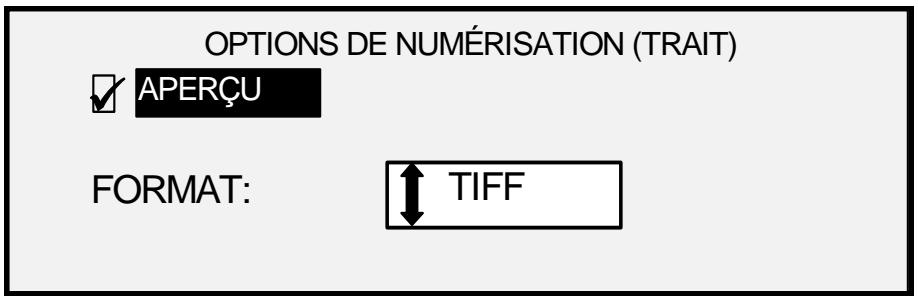

Écran Options de numérisation (Trait)

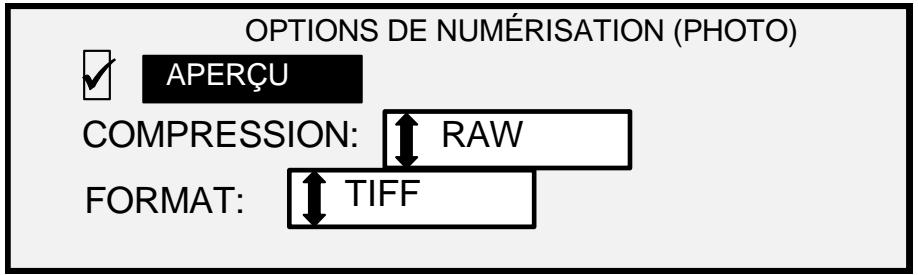

Photo : sélectionner cette option lorsque le document contient une image en échelle de gris ou en couleur (ex : une photo). Les types de filchier TIFF, PDF et JPEG sont disponibles pour les images en mode Photo. Si le mode Copie est sélectionné, l'écran PRÉT POUR LA COPIE s'affiche. En mode Numérisation l'écran suivant s'affiche. Voir la section « Qualité image » de ce manuel pour obtenir d'autres informations.

Écran Options de numérisation (Photo)

REMARQUE: L'option Suppression fond ne peut être utilisée avec le réglage Photo. Si PHOTO est sélectionné, Suppression fond est automatiquement désactivé.

Couleur

Couleur : Couleur ne peut etre selectionné qu'en mode NUMÉRISATION. Sélectionner Couleur pour la numérisation de documents en quadrichromie. Lorsque le Type Couleur est selectionné, l'un des écrans suivants s'affiche. Le contenu des écrans varie suivant le FORMAT et la COMPRESSION selectionnés.

Les écrons suivants s'affichent en mode NUMÉRISATION, uniquement lorsque les touches de fonction Numérisation vers réseau et Activation de la couleur sont installées. Les voyants Normal et Photo sont allumés lorsque Couleur est sélectionné.

Les sélections qui apparaissent sur l'écran dépendent des sélections FORMAT et COMPRESSION.

OPTIONS DE NUMÉRISATION (COULEUR)

APERCU

FORMAT:

COMPRESSION:

Écran Options de numérisation (Couleur) - Sélection de compression Packbits

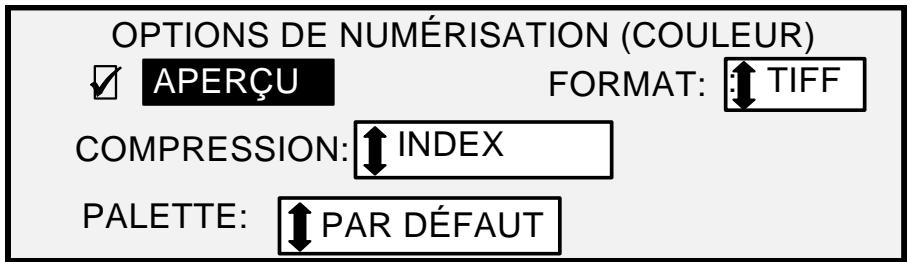

OPTIONS DE NUMÉRISATION (COULEUR)

APERCU

FORMAT:

COMPRESSION: INDEX

PALETTE:

Écran Options de numérisation (Couleur) - Sélection de compression Index

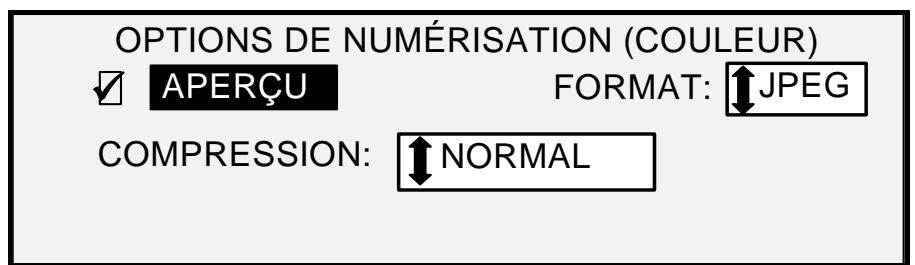

OPTIONS DE NUMÉRISATION (COULEUR)

APERÇU

FORMAT:

COMPRESSION:

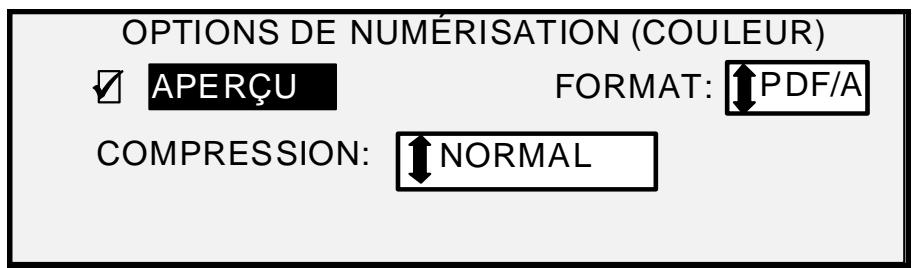

Écran Options de numérisation (Couleur) - Sélection de compression Normal

Suppression fond

L'option Suppression fond permet de faire des ajustements à des documents représentant un faible contraste entre l'image au premier plan et le fond.

Quatre options sont disponibles pour Suppression fond :

Désactivé : ce réglage désactive l'option Suppression fond. Toutes les caractéristiques du document, avec un minimum de changement, sont reproduites sur la copie. Sélectionner cette option lorsque :

• Le bord d'attaque est très différent du reste du document (par exemple, si le bord d'attaque contient une cordure noire).
• Ce mode est le plus approprié pour les cartes contenant des éléments en échelle de gris ou en couleur.
• Pour préserver plus de précision dans les couleurs claires, telles que le gris clair ou le jaune.

REMARQUE: Si Photo ou Couleur est sélectionné sous Document, Type, le réglage Désactivement est automatiquement sélectionné. Le contraste peut être ajusté en appuyant sur les touches sous Qualité image, Copie.

(clair) : ce réglage est optimal pour les documents sur support transparent ou translucide tel que le vellum (papier calque) ou le film ou pour des documents représentant un niveau moyen de fond en couleur sur un support opaque. De tels documents représentent un contraste plus élevé entre le premier plan et le fond par rapport aux documents fonçés, tout en ayant un contraste moins élevé que les documents normaux.

(Foncé): sélectionner ce réglage pour les documents à fond foncé ou avec un contraste moyen entre le premier plan et le fond. Dans ce mode, le fond n'est pas supprimé, mais l'image au premier plan est améliorée afin d'accentuer le contraste.

Auto (réglage par défaut usine) : le système de numérisation ajusté automatiquement les paramètres de Qualité image pour obtenir la meilleure copie possible.

REMARQUE: Les trois options de Suppression fond peuvent être ajustées davantage en modifiant le réglage de contraste dans la zone Qualité image, Copie.

Suppression fond fonctionne en mode dynamique ou statique.

Selectionner la touche Menu > CONFIGURATION > AMÉLORATIONS DE L'IMAGE.

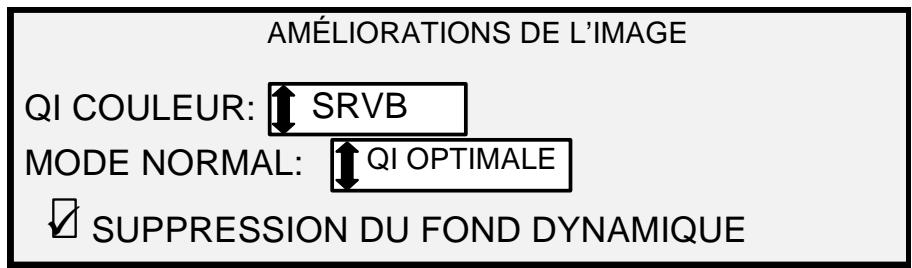

Écran Améliorations de l'image

Lorsqu'il est activé, le mode dynamique contrôle tout le document et ajusté les paramétres de qualité d'image pendant la numérisation du document pour optimiser le fond de la copie.

Lorsqu'il est désactivé, le mode statique contrôle les deux premiers pouces pour étabir un seuil de fond qui est utilisé pour tout le document, afin d'optimiser le fond de la copie.

La suppression du fond statique n'est pas disponible en mode PRODUCTIVITÉ.

Copie

L'option Copie permet d'augmenter ou de réduire le contraste de la copie par rapport au document. Utiliser la flèche vers le bas pour augmenter le contraste. Utiliser la flèche vers le haut pour réduire le contraste. Levoyant correspondant au contraste sélectionné s'allume. Le voyant de contraste du milieu représenté le réglage par défaut en usine.

Utiliser cette fonction pour un réglage plus fin des options Type et Suppression fond.
Cette fonction est compatible avec les quatre modes Suppression fond.

REMARQUE: Copie ne peut être seLECTIONné en mode Couleur.

Réduction/Agrandissement

La zone Réduction/Agrandissement du panneau de commande du système de numérisation propose à l'opérateur trois options : Auto, Manuel et Prénéglé. L'illustration ci-dessous montre la zone Réduction/Agrandissement du panneau de commande.

REMARQUE: Réduction/Agrandissement ne peut être sélectionné qu'en mode Copie.

Zone Réduction/Agrandissement

Auto

L'option Auto ajuste automatiquement le taux de réduction/agrandissement selon le format du support sélectionné. Pour selectionner le mode Auto, appuyer sur la touche sous Réduction/Agrandissement jusqu'à ce que levoyant Auto soit allumé.

REMARQUE : Il faut connaître le format du support de réception pour utiliser cette fonction. Auto n'est pas une sélection valide si la coupe Synchro et l'alimentation Feuille ou Auto sont sélectionnées. Avec cette sélection, un message COMBINaison AUTO INVALIDE s'affiche.

Manuel

Manuel permet deCHOISIR un taux de réduction/agrandissement de l'imagé Capturee par le système de numérisation entre 25% et 400% du format du document, avant impression de la copie.

Pour selectionner le mode Manuel :

1. Appuyer sur la touche qui se trouve sous Réduction/Agrandissement jusqu'à ce que le voyant Manuel soit allumé. L'écran RÉDUCTION/AGRANDISSEMENT EN MANUEL s'affiche.

REMARQUE: Si levoyant est déjà allumé, appuyer une fois sur le bouton pour faire apparaitre l'écran.

RéDUCTION/AGRANDISSEMENT EN MANUEL

ENTRER (25.0 - 400.0):

100.0%

Écran Réduction/Agrandissement en manuel

1. Entrer un taux de réduction/agrandissement entre 25 et 400% . Il est possible de sélectionner une valeur entre ces limites par incréements de 0,1% .
2. Appuyer sur la touche Entrer pour confirmer la selection et returner à l'écran PRÉT. L'écran PRÉT affiche主要用于 le nouveau taux de réduction/agrandissement.

REMARQUE: Appuyer sur la touche Quitter annule le choix et conserve la seLECTION precedente.

PréRéglé

Prérogle (réglage d'usine): permet de selectionner un taux de réduction ou d'agrandissement prédéfi.

Pour sélectionner le mode Prénéglé :

1. Appuyer sur la touche qui se trouve sous Réduction/Agrandissement jusqu'à ce que levoyant Prénéglé soit allumé. L'écran RÉDUCTION/AGRANDISSEMENT PRÉRÉGLÉS s'affiche.

REMARQUE: Si levoyant est déjà allumé, appuyer une fois sur le bouton pour faire apparaitre l'écran.

RéDUCTION/AGRANDISSEMENT PRÉRÉGLÉS

SELECTIONNER: 100.0%

Écran Réduction/Agrandissement préréglés

1. Appuyer sur la touche Précédent ou Suivant jusqu'à obtenir le taux de réduction/agrandissement youlu. Les可以选择 sont toutes les combinaisons suivantes :

2. 50% , 100% (par défaut) et 200% .

3. 65% et 129% si les formats ANSI et ARCH sont activés
4. 71% et 141% si les formats ISO A, ISO B ou JIS B sont activés
5. Jusqu'à six valeurs préréglées supplémentaires, si ces valeurs ont été prédéfinies à l'aide de la fonction Réduction/Agrandissement PERSONNALISE du menu Préréglé.

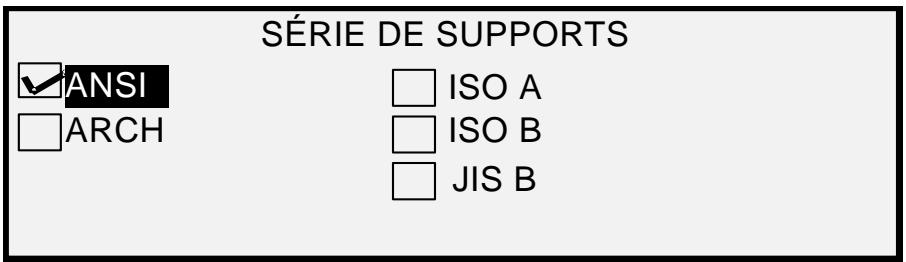

REMARQUE: Se reporter à la section consacre à l'écran "Série de supports" du chapitre "Menu principal" pour plus de détails concernant l'activation de séries de supports et la définition de préréglages personnalisés.

1. Appuyer sur la touche Entrer pour confirmer la selection et returner à l'écran PRÉT. L'affichage PRÉT affiche maintenant le nouveau taux de réduction/agrandissement.

REMARQUE: Appuyer sur la touche Quitter annule le choix et conserve la seLECTION precedente.

Affichage graphique et touches de navigation

La partie centrale du panneau de commande du système de numérisation contient l'affichage graphique et les touches de navigation. L'illustration ci-dessous montre la partie centrale du panneau de commande.

Zone Affichage graphique et touches de navigation

Affichage graphique

L'affichage graphique fournit à l'opérateur des informations et des instructions concernant le système. Il peut contenir jusqu'à quatre lignes de texte et de graphiques. L'affichage peut être ajusté dans le sens vertical pour améliorer sa visibilité.

Touches de navigation

Les touches de navigation placées sous l'affichage permettent de passer d'un écran de menu à un autre, de sélectionner des éléments sur un écran et de spécifier des paramètres lorsqu'un écran d'options est affché. Certaines touches peuvent avoir plusieurs fonctions suivant l'écran affché. Ces fonctions spéciales sont traitées dans des sections ultérieures.

Menu

La touche Menu ouvre le menu principal. Si un écran de menu est déjà affiché, appuyer sur cette touche ferme les menus et renvoie à l'état Prêt précédent.

Précédent

La touche Précédent met en surbrillance l'élement Précédent de la liste affichée.

Suivant

La touche Suivant met en surbrillance l'objet suivant de la liste affichée.

Entrer

La touche Entrer confirme la selection de l'élément en surbrillance ou de la valeur numérique entée.

Quitter

La touche Quitter annule la selection et renvoie à l'écran précédent. Elle a d'autres fonctions, dépendant de la situation, qui sont expliquées plus loin.

Mode

La touche Mode ne peut etre selectionnee que si PRET est affiché. Cette touche permit de
passer du mode PRET POUR LA COPIE au mode PRET POUR LA NUMERISATION.
Le mode NUMERISATION peut etre entree uniquely si la touche de fonction Numérisation vers
rseau est chargée.

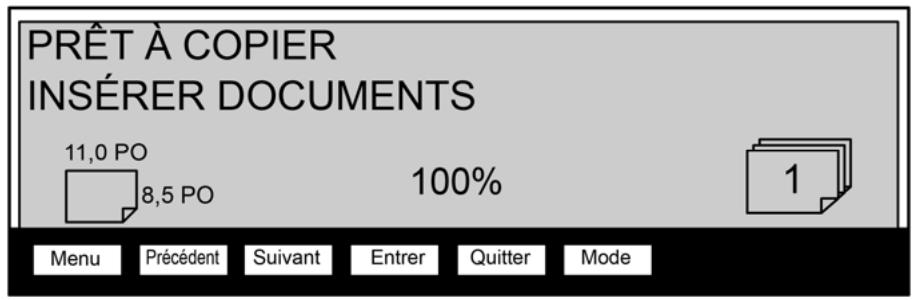

Les exemples ci-dessous montrent l'écran PRÉT en mode COPIE et en mode NUMÉRISATION.

Écran Prêt pour la copie avec rouleau de support

Écran Prêt pour la copie avec magasin (option de magasin feuille à feuille sur le 6279).

PRÉT POUR LA NUMÉRISATION INSÉRER DOCUMENT

TIFF/CCITTG41

1 BIT

Écran Prêt pour la numérisation

En mode COPIE, l'image ou le groupe d'images numérique est imprimé sur l'imprimante puis supprimé du disque dur.

En mode NUMÉRISATION, l'image ou le groupe d'images est enregistré sur le disque dur pour permettre aux clients utilisant un périphérique à distance de les télécharger ultérieurement via le réseau. Les images numériées peuvent aussi être transférées vers quatre destinations FTP à distance à partir de l'écran Mode Échantillon. Voir la section Numérisation vers réseau pour plus d'informations sur le mode NUMÉRISATION.

REMARQUE: Le mode NUMÉRISATION est une fonction en option qui est activée en utilisant la touche de fonction Numérisation vers réseau. Contacter XEROX pour plus de détails concernant la commande.

Pavé numérique et touches de fonction spéciale/commande de numérisation

La partie droite du panneau de commande du système de numérisation compte un pavé numérique perpetualment d'entrée des valeurs, des touches perpetant de sélectionner d'autres fonctions et des touches qui permettent de commander la numérisation et l'impression des images. À gauche de certaines touches se trouvent des voyants lumineux qui s'allument lorsque la fonction associée est selectionnée.

Pavé numérique

Le pavé numérique contient les touches numériques de 0 à 9, le point decimal et la touche C/CA.

Touches numériques (0 à 9)

Utiliser ces touches pour entrer des valeurs numériques, le mot de passer et la quantité de copies.

REMARQUE: Les lettres près des chiffres seront à entraîr les ID de compte et utiliser et les informations du réseau de numérisation.

I. (Point decimal)

Cette touche est utilisé pour entrer des valeurs alphanumerices et des chaîne de caractères pour identifier le compte, l'utilisateur et les noms de répertoire.

REMARQUE: La barre oblique (/) à gauche du point décimal est réservée pour usage ultérieur.

Touche C/CA (Effacer/Effacer tout)

Cette touche remplit les fonctions suivantes :

• En mode PRÉT POUR LA COPIE, appuyer une fois dessus pour ramener le nombre de copies à un. Appuyer deux fois dessus en l'espace d'une seconde ramène les paramétres de copie aux valeurs par défaut.

• En mode PRÉT POUR LA NUMÉRISATION, appuyer sur cette touche pour afficher l'écran ANNULER L'IMAGE NUMÉRISÉE.

• En mode PRÉT À CRÉER UN JEU, appuyer sur cette touche pour Sélectionner le document numérique (voir la section Touche Jeux pour plus de détails).

• En mode de saisie dans un champ numérique, cette touche fonctionne comme touche de suppression/retour arrêté. Lorsque le dernier chiffre entree est supprimé, le champ revient à zéro.
• En mode de saisie de mot de passer et de châne de caractères, cette touche fonctionné comme touche de suppression/retour arrêté. Lorsque le dernier caractère est supprimé, le champ est vide.
  En mode de saisie dans un champ de quantite, cette touche ramene le champ a 1.

Touches de fonction spéciale

Les touches de fonction spéciale sont utilisées pour activer, désactiver ou modifier les paramètres des fonctions spéciales. Unvoyant à côté de chaque touche de fonction s'allume lorsquela fonction correspondante est activée.

Les touches de fonction spéciale sont les suivantes : Pause Imprimante, Mémoriser/Rappeler, Finition, Jeux Créés, Groupage, Transformation etÉchantillon. Ces touches sont décrites en détaill dans le chapitre Touches de fonction spéciale du présence guide.

Touches de commande de numérisation

Les touches Demarrer et Arrêt commandent la numérisation et l'impression des images.

Touché Demarrer :

Appuyer sur la touche Démarrer pour démarrer la série de copie lorsque la fonction NUMÉRISATION AUTO est activée.

Si la touche Demarrer est actionnée alors que l'etat est NON PRÉT ou COMBINAISON AUTO NON VALIDE, le système émet une tonalité pour indiquer qu'une touche non valide a été可以选择. Si la touche Demarrer est selectionnée alors que PRÉT POUR LA COPIE ou PRÉT POUR LA NUMÉRISATION est affché, le document est numérique.

REMARQUE: COMBINaison AUTO NON VALIDE indique une combinaison incompatible de paramètres Auto (c'est-à-dire Alimentation définir sur Feuille ou Auto, Réception régle sur Synchro et Réduction/Agrandissement régle sur Auto).

Touche Arrêt :

La touche Arrêt permet d'interrompree immédiatement l'opération de numérisation afin de ne pas endommager le document. Toutes les données de numérisation sont supprimées. L'affichage PRÉT demande d'enlever le document.

Imprimante et contrôleur FreeFlow Accxes

Pour plus de détails sur l'imprimante et le contrôleur du système de copie grand format ainsi que la connectivité réseau, voir les manuels ci-dessous.

Guide de configuration du système Xerox FreeFlow Accxes et du Gestionnaire d'imprimante Web PMT
FreeFlow Accxes Controller Service Manual for HFT/PUN (manuel d'entretien du contrôleur FreeFlow Accxes pour HFT/PUN)
Xerox FreeFlow Accxes Controller Service Manual for YKE/YKE-N/FRX/LVX (manuel d'entretien du contrôleur Xerox FreeFlow Accxes pour YKE/YKE-N/FRX/LVX)

Mise sous tension du système de copie grand format

PourmettrelesystemesdecopieXEROXgrand format sous tension,mettre d'abordle scanner sous tension etattendre30secondesouverifierque laletteP s'affiche surl'affichaged'etat acristauxliquidesa l'arriere du systeme de numérisation.Metre ensuite sous tension l'imprimante, puis le contrôleur.

Suivre les instructions concernant le système approprié figurant dans cette section.

Mise sous tension initiale

Pour tous les contrôleurs, à l'exception du YKE, YKE-N, FRX et LVX, si le système de numérisation grand format est installé, le paramètre DDS doit être régle sur Activé pour que la fonctionnalité COPIE/NUMÉRISATION du scanner soit activée. Acceder au Gestionnaire d'imprimante Web PMT. Sélectionner Configuration > Imprimante > Configuration imprimante > DDS activé. Vérifier que la case à cocher DDS activé est selectionnée. Si ce n'est pas le cas, la fonctionnalité COPIE/NUMÉRISATION sera désactivée.

Par défaut, ce paramètre est désactivé. Il est important de l'activer lors de la mise sous tension initiale du SYSTème DE NUMÉRISATION XEROX GRAND FORMAT. ÀpRES avoir régle ce paramètre, attendre 30 secondes, puismettre le système hors tension puis sous tension. Une fois ce paramètre activé, il demeure activé (meme si des mises à jour ultérieures du logiciel sont effectuées).

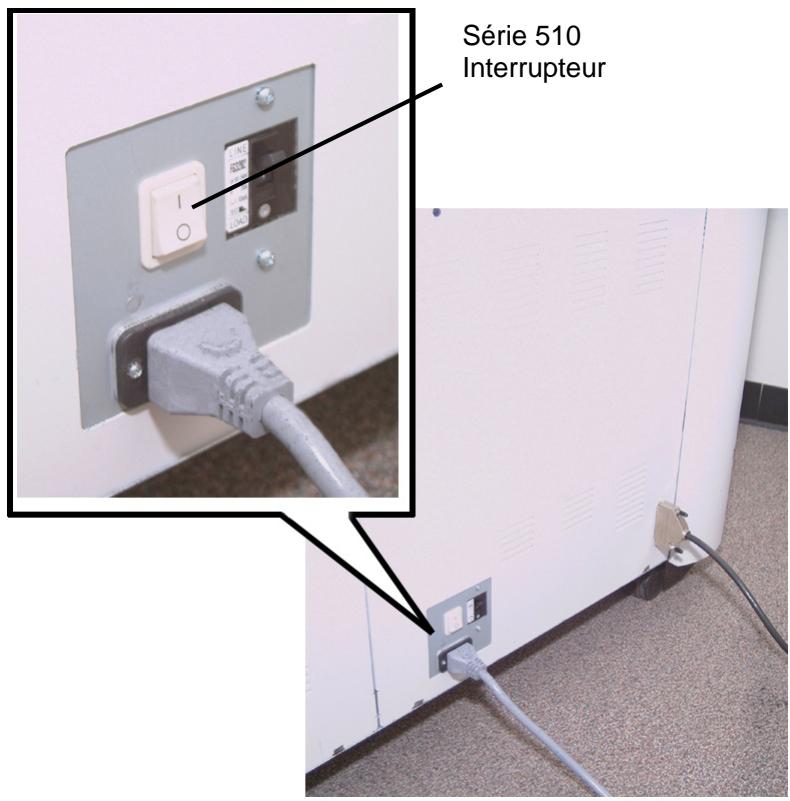

Pour le système de copie Xerox grand format série 510, configurer ce paramètre depuis l'écran CONFIGURATION CONTRÔLÉUR du panneau de commande de l'imprimante ou dans le Gestionnaire d'imprimante Web PMT. Pour le système de copie Xerox grand format 6030/6050/6050A, 721P, 6204 et 6279, ce paramètre ne peut être configuré qu'à partir du Gestionnaire d'imprimante Web PMT (Configuration > Imprimante > Configuration imprimante > DDS activé).

Mise sous tension du système de numérisation

Pourmettrele système de numérisation sous tension,mettre l'interrupteur à l'arrière du système en position Activé (I), comme indiqué ci-dessous. Attendre 30 secondes ou l' apparition d'un P sur l'affichage d'etat à cristaux liquides.

Interrupteur de mise sous tension du SYSTÉME DE NUMÉRISATION

Interrupteur du système de numérisation

À la mise sous tension, le voyant à l'intérieur du système de numérisation s'allume immédiatement. Si ce n'est pas le cas, voir la section "Résolution des problèmes" de ce guide.

Mise sous tension du contrôleur PUN, YKE ou LVX et de l'imprimante (Xerox grand format série 510/721P)

Interrupteurs des contrôleurs

Les contrôleurs YKE, PUN et LVX ont chacun leur propre interrupteur. Mettre d'abord le contrôleur sous tension, puis l'imprimante.

Emplacement de l'interrupteur sur le contrôleur PUN

Mise sous tension de l'imprimante et du contrôleur (PUN, YKE, YKE-N, FRX et LVX)

REMARQUE : Vérifier en premier lieu que le système de numérisation est sous tension et que P s'affiche sur l'affichage d'etat à cristaux liquides avant demettre le contrôleur sous tension.

Le contrôleur PUN et les serveurs d'impression FreeFlow Accxes (contrôleurs YKE, FRX YKE-N et LVX) possèdent chacun un interrupteur propre.

Lors de la mise sous tension :

1. Mettre l'imprimante sous tension.
2. Mettre le système de numérisation sous tension.
3. Attendre l'affichage du P sur l'affichage d'etat à cristaux liquides du système de numérisation.
4. Mettre le contrôleur sous tension.

Emplacement de l'interrupteur sur les contrôleurs YKE-N, FRX et LVXD

Interrupteur de l'imprimante Xerox 6204 grand format

Remarque: Le contrôleur gere l'alimentation de l'imprimante ou le copieur/imprimante.

Mise sous/hors tension de la solution Xerox 6204 grand format

Cette section déscrit la mise sous/hors tension de la solution Xerox 6204 grand format équipée du serveur d'impression FreeFlow Accxes.

Mise sous tension du système

1. Mettre le disjoncteur de l'imprimante en position Activé [ | ].
2. Mettre l'interrupteur de l'imprimante en position Activé [ ]

1. Appuyer sur l'interrupteur à l'avant du contrôleur.

Levoyant de mise sous tension s'allume. Avres environ 30 secondes, le panneau de commande affiche le message Préchauffage de l'imprimante. La machine sera prete à imprimer dans environ trois minutes.

ATTENTION: Un système incorrectly mis hors tension peut entraîner une ALTERATION des données et un appel de maintenance. La procédure de mise hors tension du système ci-dessous permet la mise hors tension correcte du contrôleur. La mise hors tension doit être idéalement effectue par le biais du Gestionnaire d'imprimante Web PMT ou de la fonction [Mise tension] du menu Administration. Seules les personnes autorisées peuventmettre complètement hors tension le système.

Mise hors tension du système

1. S'assurer que tous les travaux d'impression ont ete traites et que l'indicateur n'est pas allumé sur le panneau de commande.
2. Sélectionner [Mise hors tension] sur le panneau de commande ou dans le Gestionnaire d'imprimante Web PMT.

À partir du panneau de commande

1. Sélectionner le bouton et saisir le mot de passage Gestion système.
2. Sélectionner le bouton [Mise hors tension]. L'écran de mise hors tension s'affiche brievement sur le panneau de commande et ensuite ce dernier s'éteint, ainsi que l'imprimante.

Le contrôleur termine sa mise hors tension dans les 30 secondes qui suivent la mise hors tension du panneau de commande et de l'imprimante. Levoyant d'alimentation du contrôleur s'estint lorsque ce dernier achève sa mise hors tension.

À partir du Gestionnaire d'imprimante Web PMT

Le panneau de commande, l'imprimante et le contrôleur passent par le même processus de mise hors tension comme décrit ci-dessus.

1. Sélectionner [Utilitaires > Fermetre système > Fermetre système].
2. Mettre l'interrupteur de l'imprimante en position Désactivé.
3. Mettre le disjoncteur de l'imprimante en position Désactivé.

Mise sous/hors tension de la solution Xerox 6279 grand format

Cette section décrit la mise sous/hors tension de la solution Xerox 6279 grand format équipée du serveur d'impression FreeFlow Accxes.

Mise sous tension du système

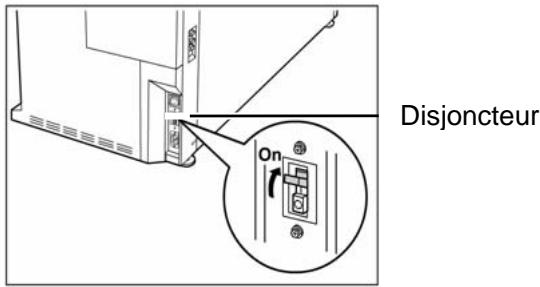

1. Mettre le disjoncteur de l'imprimante en position Activé [ | ].

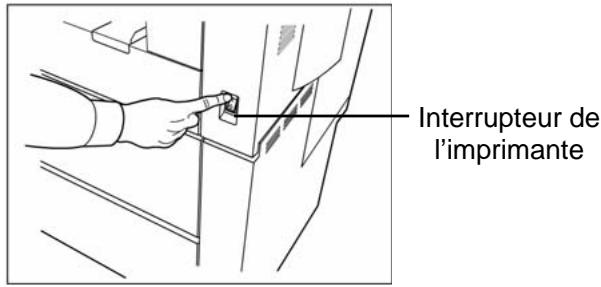

1. Mettre l'interrupteur de l'imprimante en position Activé [ | ].

1. Appuyer sur l'interrupteur à l'avant du contrôleur.

Levoyant d'alimentation s/allume. Le panneau de commande affiche le message "Préchauffage de l'imprimante". La machine sera prete à imprimer dans environ trois minutes.

ATTENTION: Un système incorrectly mis hors tension peut entraîner une ALTERATION des données et un appel de maintenance. La procédure de mise hors tension du système ci-dessous permet la mise hors tension correcte du contrôleur. La mise hors tension doit être idéalement effectue par le biais du Gestionnaire d'imprimante Web PMT ou de la fonction [Fermeture système] du menu Gestion système. Seules les personnes autorisées peuventmettre complètement hors tension le système.

Mise hors tension du système

1. S'assurer que le traitement de tous les travaux est terminé.
2. Sélectionner [Fermetre système] à partir du panneau de commande de l'interface utilisateur ou du Gestionnaire d'imprimante Web PMT.

À partir du panneau de commande

1. Appuyer sur le bouton , saisir le mot de passer Gestion système, puis sélectionner le bouton [Fermeture système].
2. Sélectionner [Ouvrir session administrateur système].
3. Saisir le mot de passer de l'administrateur système quand I'écran Mot de passer s'affiche.
4. Sélectionner [Fermeture système] sur l'écran Gestion système.
5. Sélectionner [Fermeture système] sur l'écran Fermeture / Redémarrage...
6. L'écran de mise hors tension s'affiche brièvement sur le panneau de commande et ensuite ce dernier s'eteint, ainsi que l'imprimante.
7. Le contrôleur termine sa mise hors tension dans les 30 secondes qui suivent la mise hors tension du panneau de commande et de l'imprimante. Le voyant d'alimentation du contrôleur s'estint lorsque la mise hors tension est terminée.
8. Mettre l'interrupteur de l'imprimante en position Désactivé.
9. Mettre le disjoncteur de l'imprimante en position Désactivé.

À partir du Gestionnaire d'imprimante Web PMT

1. Sélectionner [Utilitaires > Fermetre système > Fermetre système].
2. Le panneau de commande, l'imprimante et le contrôleur passent par le même processus de mise hors tension comme décrit ci-dessus.
3. Mettre l'interrupteur de l'imprimante en position Désactivé.
4. Mettre le disjoncteur de l'imprimante en position Désactivé.

Préchauffage du système de numérisation

Le système de numérisation nécessite environ 45 secondes de préchauffage et d'initialisation une fois le système de copie grand format mis sous tension. Lorsque l'initialisation est terminée, l'affichage PRÉT est indiqué. Un exemple d'affichage PRÊT est donné ci-dessous.

PRÉT POUR LA COPIE INSÉRER DOCUMENT

100.0 %

Écran Prêt pour la copie

Il est à présent possible d'insérer un document dans le chargeur de documents du système de numérisation. Le système de numérisation transporte le document en position de départ. Ce transport initial est appelé "mise en place".

Si le document ne peut être inséré dans le mécanisme de départ afin d'obtenir sa mise en place approximativement dans les 4 minutes, voir le chapitre "Résolution des problèmes" du précédent guide.

Mise hors tension du système

Pourmettrelesystemedecopie grand format hors tension,proceder comme suit:

1. Mettre hors tension le contrôleur et l'imprimante.

Pour la série 510,mettre le disjoncteur en position Arret (O). Puismettre l'interrupteur de l'imprimante en position Arret (O).
- Pour le 721P,mettre d'abord l'imprimante hors tension.
Mettre alors le contrôleur hors tension.

1. Mettre le système de numérisation hors tension en mettant l'interrupteur à l'arrière en position Arrêt (O), comme indiqué ci-dessous.

Photo de l'interrupteur

3 Qualité des documents

Qualité des documents

La qualité des documents est primordiale pour obtenir des copies de bonne qualité à partir de documents numériés. Pour la plupart des documents, les quatre sélections de la touche Suppression fond avec l'option SUPPRESSION DU FOND DYNAMIQUE activée (réglage par défaut) donnent une copie ajustate. Certains documents, toutefois, exigent un réglage manuel des paramètres.

Ce chapitre déscrit la fonction SUPPRESSION DU FOND DYNAMIQUE, les caractéristiques des documents de bonne et de mauvaise qualité et offre des conseils pour la préparation et l'organisation des documents à numériser. Enfin, ce chapitre récapitule les procédures de numérisation de documents de différentes qualités.

Suppression du fond dynamique

REMARQUE: SUPPRESSION DU FOND DYNAMIQUE ne peut pas etre désactiver lors de l'utilisation du mode Productivite.

L'option SUPPRESSION DU FOND DYNAMIQUE évite d'avoir à faire des ajustements manuels supplémentaires pour la plupart des documents. Sélectionner la touche Menu > CONFIGURATION > AMÉLIORATION DE L'IMAGE.

Cette fonction permet au système de s'ajuster de façon dynamique à chaque document. Il existe 2 modes associés à cette fonction :

• Lorsque SUPPRESSION DU FOND DYNAMIQUE est activé, l'image est constamment contrôle lors de sa numérisation et les paramètres de qualité de copie sont ajustés pour donner la meilleure qualité de copie possible.
• Lorsque SUPPRESSION DU FOND DYNAMIQUE est désactivé, un instantané de 17,8 mm (0,70 pouces) est pris sur la largeur totale de l'image après la numérisation des premiers 1,5 pouces. Le système utilise alors cette zone fixe pour régler les paramètres de copie du reste de l'image numérique. Ce mode de fonctionnement doit être utilisé pour les documents avec un fond homogène.

La fonction SUPPRESSION DU FOND DYNAMIQUE n'analyse le document en cours que dans la direction du traitement, du bord d'attaque au bord arrêté. Elle ne peut pas compenser entre le bord gauche et le bord droit du document. Par exemple, si le document est foncé, SUPPRESSION DU FOND DYNAMIQUE compense automatiquement pour obtenir la reproduction optimale des détails fonçés. Si le document possède un fond pâle, la fonction permet une reproduction fidèle du document. Cependant, le document doitprésenter ce fond pâle dans le sens du traitement, le côté avec le fond plus foncé représenté en premier.

Dans certains cas, il est souhaitable d'optimiser les parametes pour des documents individuels. Par exemple, il se peut que l'opérateur souhaite ne pas reproduir les lignes de collage ou les autres artefacts du document. Pour cette raison, des commandes supplémentaires permettent de selectionner le type de document, la qualité image, le niveau de contraste et la suppression du fond voulus.

L'option SUPPRESSION DU FOND DYNAMIQUE, lorsqu'elle est activée, utilise des informations relatives au document détectées pendant la numérisation pour configurer les paramètres de Qualité image. Le système règle automatiquement le contraste du fond et du contenu de l'image sur toute la longueur du document. Lorsqu'elle n'est pas activée, cette fonction utilise uniquement les informations obtenues dans une zone de 17,8 mm (0,70 pouces) sur la largeur du document pour étabir les paramètres de Qualité image. Pour obtenir un résultat optimal, introduire le document par le bord qui constitue un échantillon représentatif à la fois du fond et de l'image au premier plan.

La fonction Suppression du fond dynamique permet la copie précise de la plupart des documents, y compris les faux décalques en bleu, bleus au ferroprussiate, dessins au trait et texte en couleur, documents mixtes contenant des combinaisons de demi-teintes et de dessins ou de photos et de dessins. Pour les documents contenant des images en négatif, la fonction INVERSER doit être activée. Voir "Inversion d'image" dans le chapitre "Touches de fonction spéciale" pour obtenir les instructions d'utilisation de la fonction INVERSION.

Détction du bord et centrage automatique du document

Les fonctions LARGEUR AUTO et CENTRAGE AUTO permettent au système de détecter automatiquement la largeur et de center le document. Pour des transparents ou translucides, ce n'est pas toujours possible et un message invite à entrier la largeur manuellement. Le document doit être centré avant d'être inséré dans le système de numérisation.

Il est possible d'activer et de désactiver manuellement la fonction LARGEUR/CENTRAGE AUTO à tout moment. Voir "Commande du système de numérisation" dans le chapitre "Menu principal", pour plus de détails.

MODE PRODUCTIVITÉ : Cette fonction est devenue disponible avec le logiciel FreeFlow Accxes, version 10.0, et requiert un nouveau système de numérisation grand format avec le plateau de départ grande Productivité possédant des capteurs de largeur discret. Elle permet de mesurer la largeur du document sans prénumérisation, nécessitant l'alignement manuel du document par l'opérateur selon les indications de format de support figurant sur le plateau de départ. Les capteurs de largeur permettent d'éviter la prénumérisation, augmentant par conséquent le début global du système et entraînant ainsi une plus grande productivité.

Lorsque le MODE PRODUCTIVITÉ est utilisé, l'opérateur doit selectionner les séries de support ANSI, ARCH, ISO A, CUSTOM, etc., puisque le nombre de capteurs qui peuvent être fournis ne peut contrôler toutes les séries. Le mode PRODUCTIVITÉ peut être activé/désactivé à tout moment. Voir "Commande du système de numérisation" dans le chapitre "Menu principal", pour plus de détails.

Determination de la qualité d'un document

Certain documents require des réglages supplémentaires afin d'obtenir une copie de qualité optime. Les documents de bonne qualité sont facies à numériser et donnent généralement de bonnes copiesès la première tentative. Lorsque les documents sont de mauvaise qualité, il faut souvent effectuer plusieurs copies avec différents réglages afin d'obtenir une qualité optimale.

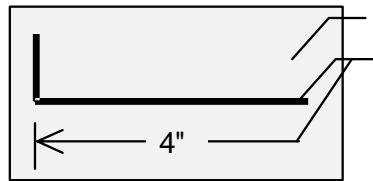

Qu'est-ce qu'un document de bonne qualité?

Fond Premier Plan

Un document de bonne qualité présente toutes les caractéristiques suivantes :

• Contraste élevé entre le premier plan (l'image voulue) et le fond. Ce dernier peut'être noir ou en couleur.
• L'image au premier plan utilise un aplat noir ou une couleur foncée de haute densité (peut être également bleu foncé pour un faux décalque en bleu ou marron foncé pour un sépia). La densité du premier plan est uniforme. Il n'este qu'un seul type de premier plan (par exemple, il n'y a aucun ajust au crayon sur un faux décalque en bleu). Si le document est de type mixte, son premier plan est en couleur.
• Si le document est blanc sur fond noir ou bleu, le premier plan est blanc ou presque blanc, tandis que le fond utilise un aplat noir ou de couleur foncée de haute densité.
• Le fond est blanc ou de couleur claire, sans tache ni autre défaut. Sa densité est uniforme.
• Le document ne contientaucunpli, déchirure,tache ou marque particulière que le système de numérisation peut interpréter comme un élément de premier plan.

Qu'est-ce qu'un document de mauvaise qualité?

Les documents de mauvaise qualité exigent souvent des manipulations spécifiques afin d'obtenir une image utilisable. Heureusement, la technologie de traitement de l'image incorporee peut extraire des images acceptables de documents ALTERÉs représentant divers problèmes.

Un document de mauvaise qualité présente au moins l'un des problèmes suivants :

Premier plan clair. Par exemple, faux décalques en bleu pâles ou surexposés, traits fins au crayon
- Le premier plan possède une densité variable (certaines parties sont fonçées et autres sont claires).
- Le premier plan possède au moins deux densités ou couleurs (par exemple, ajouts au crayon sur un dessin à l'encre, ajouts au crayon ou à l'encre sur un sépia).
Fond très foncé ou moyennement foncé (par exemple, faux décalque en bleu sous-exposé).
- Le fond est de densité variable.
Le fond presente des taches.
- Le document contient des pris, déchirures, taches ou marques particulières que le système de numérisation peut interpréter comme un élément de premier plan.

Préparation des documents

Lors de la préparation des documents pour la numérisation, garder les points suivants à l'esprit :

Aplatir les documents s'ils ont ete enrouled. Leur manipulation sera beaucoup plus facile s'ils sont conserves a plat pendant plus de 8 heures. Plus cette durée est longue, plus la numerisation sera facile. Les documents enroulés s'enroulent de nouveau apres leur numérisation.

Si possible, trier les documents à numériser selon les critères suivants :

• Tout d'abord, groupe les documents par type de support (papier, calque/vellum ou film). Dans chaque type de document, il est possible de groupe les documents par type d'image (bleu au ferroprussiate, crayon, sépia, trait, photo, mixte (photo ettrait, faux décalque en bleu et crayon), etc.).
  Les documents au trait contiennent des traits ou du texte sur un fond a contraste elevé.
  Les documents photographiques sont des images en tons continus ou en échelle de gris.
• Les documents mixtes-contiennent à la fois des éléments de trait et des éléments photographiques ou des images en demi-teinte.
• La numérisation de groupes de documents de même type ou série (ANSI, ARCH, etc.) réduit le nombre de modifications à apporter aux paramètres de Qualité image.
• Ensuite, diviser les documents dans chaque groupe de supports en piles de « bonne » ou « mauvaise » qualité, selon une évaluation de la qualité du premier plan et du fond. Voir « Qu'est-ce qu'un document de bonne qualité ? » dans cette section pour obtenir de l'aide.
• En groupant les documents de cette manière, il est possible de numériser tout d'abord les documents de bonne qualité. Puis il est possible de se concentrer sur les documents de moins bonne qualité qui demandent plus d'attention.
• Détéminer ensuite si certains documents sont en négatif (blanc ou clair sur fond foncé). Si c'est le cas, voir "Inversion d'images" dans le chapitre "Touches de fonction spéciale".
  Enfin, trier les documents par format ou série (ANSI, ARCH, etc.). La fréquence de modification des réglages de Sélection support, Réception sera limitée en utilisant les prérégliages ou les formats personalisés.

Strégties de numérisation

Lors de la numérisation de documents, essayer toujours les paramètres de QualitéImage par défaut en premier. Déterminer le type de document : trait, photo, mixte ou couleur et utiliser les paramètres par défaut Document, Type, Normal, Trait, Photo ou Couleur pour ce type. Couleur est une fonction de numérisation vers réseau et n'est disponible qu'en mode NUMÉRISATION. Ces paramètres sont consçus pour donner une qualité image optimale pour la plupart des documents.

Dans le cas d'un type de document spécial, il est possible de selectionner les fonctions avancées de traitement d'image du système de numérisation. Le tableau 1 déscrit les stratégies de numérisation pour les types de documents spéciaux.

Tableau 1. Stratégies de numérisation pour les types de documents spéciaux

Type de document	Première possibilité	Deuxieme possibilité	Troisième possibilité
Photo couleur	Sélectionner Photo comme type de document	Mode Numérique: sélectionner Couleur comme type de document.	Sélectionner Normal comme type de document et régler Suppression fond sur Désactivé.
Lithographie couleur	Mode COPIE : sélectionner Normal comme type de document.Mode NUMÉRISATION : sélectionner Couleur comme type de document.	Sélectionner Normal comme type de document et régler Suppression fond sur Désactivé.	Sélectionner Photo comme type de document.
Carte couleur	Mode COPIE : sélectionner Normal comme type de document.Mode NUMÉRISATION : sélectionner Couleur comme type de document.	Sélectionner Normal comme type de document et régler Suppression fond sur Désactivé.	Sélectionner Photo comme type de document.
Bleu au ferroprussiate ancien ou sépia avec fond foncé	Sélectionner Trait comme type de document et régler Suppression fond sur Auto.Transformation, Inverser sur Activé	Régler Type sur Trait, Suppression fond sur Foncé, Transformation, Inverser sur Activé.	Régler le contraste de Copie pour obtenir une qualité copie optimale.
Bleu au ferroprussiate ancien ou sépia avec fond foncé et pâilissement d'un bord à l'autre	Régler Type sur Trait et Suppression fond sur Auto.	Si le pâilissement est toujours visible sur la copie, faire tournier l'original de 90 degrès. Présenter d'abord le bord le plus foncé pour un résultat optimal.	Régler le contraste de Copie pour Broker une qualité copie optimale.
Dessin au trait ou texte pali	Régler Type sur Trait et Suppression fond sur Auto.	Si le pâilissement est toujours visible sur la copie, faire tournier l'original de 90 degrès.	Régler le contraste de Copie pour Broker une qualité copie optimale.En réduction, utiliser Preservation de trait en réduction.
Original au trait, photo ou mixte sur film, film transparent,vellum/calque ou autre support translucide	Définir Suppression fond sur (clair) et Normal. Sélectionner Photo pour une photo et Trait pour un dessin au trait.Sélectionner Normal pour des documents mixtes.	Régler Suppression fond sur Désactivé.

Page intentionnellement blanche

4 Qualité image

La zone Qualité image du panneau de commande du système de numérisation permet de sélectionner le type de document et la copie, afin de produit la(Meilleure qualite de copie possible. Elle contient les sélections pour le Document : Type et Suppression fond, ainsi que les options de Copie, plus clair ou plus foncé. Il existe également une sélection AMÉLIORATION D'IMAGE dans les options du Menu qui peut être utilisé pour améliorer la qualité image. Appuyer sur la touche Menu et faire défilier jusqu'à CONFIGURATION > AMÉLIORATION D'IMAGE.

L'illustration ci-dessous montre la zone Qualité image du panneau de commande.

Zone Qualité image

Document, Type

L'option Type permet de spécifier le type de document. Pour sélectionner le type de document, appuyer sur la touche sous les réglages Type jusqu'à ce que le voyant Type foulu soit allumé.

REMARQUE : Les OPTIONS DE NUMÉRISATION ne sont pas affichées, à moins que la fonction Numérisation vers réseau soit activée. Pour commander cette fonction, contacter XEROX.

MODE COPIE

Type, Normal, Trait et Photo

Les réglages Type sont les suivants : Normal, Trait et Photo. Couleur ne peut être sélectionné qu'en mode NUMÉRISATION.

L'option Trait numérique avec un contraste élevé pour produit une copie de dessin au trait exceptionnelle. Meme le trait de crayon est reproductit sous forme de ligne noire foncée.

REMARQUE: L'option Trait ne doit pas etre utiliser avec des documents contenant des images en demi-teinte, celles-ci pourraient etre trop foncees.

Selectionner l'option Photo lorsque le document contient une image en échelle de gris ou en couleur, par exemple, une photo.

L'option Normal tente de reproductive le document numérique pour produit la meilleure qualité d'image possible, y compris les demi-teintes, les ombres et les traits fins.

1. Sélectionner Trait, Photo ou Normal en appuyant sur la touche fléchée sous Document, Type.

Écran Prêt pour la copie

D'autres réglages de qualité image associés à Normal, Trait et Photo peuvent être obtenus en utilisant la touche Menu. Acceder au menu IMAGERIE pour utiliser l'option PRÉSERVATION DES TRAITS EN MODE RÉDUCTION et le menu AMÉLIORATION DE L'IMAGE pour utiliser le MODE NORMAL et la SUPPRESSION DU FOND DYNAMIQUE.

1. Appuyer sur la touche Menu pour entrer les options de menu.
2. Appuyer sur les touches Précédent et Suivant pour faire défiler jusqu'àu menu CONFIGURATION et appuyer sur la touche Entrer.
3. Appuyer sur les touches Précédent et Suivant pour faire défilier jusqu'àu menu AMÉLIORATION DE L'IMAGE ou OPTIONS COPIE >IMAGERIE et appuyer sur la touche Entrer.
4. Utiliser les touches Précédent et Suivant pour sélectionner l'option voulue et appuyer sur la touche Entrer pour sélectionner et activer les réglages.

IMAGERIE

ROTATION AUTO
PRESERVATION DES TRAITS EN MODE RÉDUCTION LONGUEUR MAXIMALE DE LA COPIE 3048 CM (1200,0 PO)

Écran IMAGERIE

PRÉSERVATION DES TRAITS en mode réduction : lorsque cette case est cochée, les traits fins sont conservés dans le document quand les images sont réduites pendant la copie en mode Normal et Trait uniquement.

LONGUEUR MAXIMALE DE LA COPIE : pour connaître la longueur maximale de copie du système de numérisation, Sélectionner la touche Menu > Configuration > Options de copie > Imagerie > Longueur maximale de la copie. La valeur par défaut est 100 pieds. Pour le 6030/6050/6050A, la copie numérique est coupée à 3 mètres.

AVERTISSEMENT : Les documents d'un format supérieur à la capacité maximum de l'imprimante peuvent ne pas s'imprimer correctement, voire ne pas s'imprimer du tout.

AMÉLIORATIONS DE L'IMAGE

QICOULEUR:

MODE NORMAL :

SUPPRESSION DU FOND DYNAMIQUE

Écran Améliorations de l'image

MODE NORMAL : QI OPTIMALE donne la(Meilleure qualite possible, mais à une vitesse de numérisation inférieure.

PLUS RAPIDE donne une vitesse de numérisation plus rapide avec une qualité d'image inférieure.
Seulement disponible si la touche de fonction Amélioration de vitesse Turbo III est installée.

SUPPRESSION DU FOND DYNAMIQUE : lorsqu'elle est activée, cette fonction utilise des informations relatives au document détectées pendant la numérisation pour configurer les paramétres de Qualité image. Le système règle automatiquement le contraste du fond et du contenu de l'image sur toute la longueur du document. Voir la section SUPPRESSION DU FOND DYNAMIQUE du chapitre Qualité des documents de ce manuel pour obtenir plus d'informations.

MODE NUMÉRISATION

Type et Normal

REMARQUE: Le mode NUMÉRISATION ne s'affiche pas, à moins que la fonction Numérisation vers réseau soit activée. Pour commander cette fonction, contacter XEROX.

L'option Normal tente de reproductive le document numérique pour produit la qualité qualité d'image possible, y compris les demi-teintes, les ombres et les traits fins. Pour sélectionner les options de numérisation du mode Couleur :

1. Appuyer sur la touche Mode. L'écran Entrer le repertoire s'affiche.

2. Entrer le nom du réseau. L'écran PRÉT POUR LA NUMÉRISATION INSÉRER DOCUMENT s'affiche.

3. Sélectionner Normal en appuyant sur la touche fléchée sous Document, Type jusqu'à ce que levoyant Normal s'allume. L'écran OPTIONS DE NUMÉRISATION (NORMAL) s'affiche.
4. Utiliser la touche Entrer pour cocher/décocher une case et la touche Suivant ou Précédent pour sélectionner les options avec deux points (par exemple FORMAT : TIFF).

Les options disponibles affichées à l'écran changent selon le FORMAT et la COMPRESSION choisis. La liste ci-après décrit les sélections et les options disponibles :

• APERÇU: cocher cette case pour activer ou désactiver la génération de l'aperçu du document numérique. Par défaut, la case est cochée (l'options est activée). La version Accxes 13.0 permet de selectionner Trait ou Photo pour générer un aperçu.
• FORMAT : utiliser cette sélection pour déterminer le format dans lequel l'image numérique est enregistrée : TIFF, CALS (1 BIT seulement) ou PDF/A. La valeur par défaut est TIFF.

L'écran ci-dessous apparait en mode NUMÉRISATION. D'autres sélections de qualité image sont disponibles en appuyant sur la touche Menu et en faisant défilier vers CONFIGURATION > OPTIONS COPIE > IMAGERIE ou CONFIGURATION > AMÉLIORATION DE L'IMAGE. Voir le chapitre Menu principal du manuel pour d'autres informations au sujet de ces sélections.

Écran Options de numérisation (Normal)

Type, Trait

Trait : sélectionner Trait pour une image contenant du texte, des dessins au trait ou les deux. Si le mode COPIE est sélectionné, l'écran PRÉT POUR LA COPIE s'affiche. Si le Mode sélectionné est NUMÉRISATION et que la touche de fonction Numérisation vers réseau est installée, l'écran OPTIONS DE NUMÉRISATION (TRAIT) s'affiche.

Écran Options de numérisation (Trait)

1. Sélectionner Trait en appuyant sur la touche sous Document, Type. L'écran OPTIONS DE NUMÉRISATION (TRAIT) s'affiche.

2. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option de numérisation à changer.

3. Sélectionner l'une des options suivantes :

4. APERÇU: EST ACTIVÉ PAR DÉFAUT ET LA CASE EST COCHÉE. APPUYER SUR LA TOUCHE ENTRE R pour ACTIVER OU DÉSACTIVER L'APERÇU. SI APERÇU EST ACTIVÉ, UN PETIT FICHIER JPEG (.JPG) EST CRÉÉ PENDANT LE PROCESSUS DE NUMÉRISATION ET EST MÉMORISÉ SUR LE DISQUE DUR. A PARTIR DE LA VERSION ACCXES 13.0, L'UTILISATEUR PEUT SELECTIONNER DES APERÇUS TRAIT OU PHOTO. LE LOGICIEL OUTILS CLIENT ACCXES, SUR UN POSTE DE TRAVAIL AU RÉSEAU, PEUT UTILISER CE FICHIER POUR AFFICHER UN APERÇU DE L'IMAGE NUMÉRISEE.

5. FÜR MATE : TIFF EST LA VALEUR PAR DÉFAUT. UTILISER LES TOUCHES SUIVANT ET PRÉCÉDENT POUR SELECTIONNER LE FORMAT SOUS LEQUEL SAUVEGARDER LE DOCUMENT. LES OPTIONS SONT TIFF, CALS OU PDF/A.

6. Appuyer sur la touche Entrer pour confirmer la selection.

Type, Photo

Selectionner Photo lorsque le document contient une image en échelle de gris ou en couleur, comme une photo. Lorsque Photo est selectionné en mode Numérisation, l'écran suivant s'affiche. L'écran propose d'autres options à l'utilisateur.

Écran Options de numérisation (Photo)

L'écran OPTIONS DE NUMÉRISATION (PHOTO) permet d'exéçuter les opérations suivantes :

• Activer ou désactiver APERÇU en mode Photo. Lorsque APERÇU est activé, un petit fichier JPEG (.JPG) est créé pendant le processus de numérisation et enregistré sur le disque dur. Le logiciel Outils Client AccXES, sur un poste de travail connecté au réseau, peut utiliser ce fichier pour afficher un aperçu de l'image numérique.
• Spécifier le format de compression du document numérique en mode Photo.
• Visualiser le format de fichier du document sauvégardé en mode Photo. Le format est 8 bit TIFF.

REMARQUE: Cette option ne s'affiche que si la fonction Numérisation vers réseau est activée. Pour commander cette fonction, contacter XEROX.

REMARQUE: L'option Suppression fond ne peut être utilisée avec le réglage Photo. Si PHOTO est sélectionné, Suppression fond est automatiquement désactivé.

1. Pour acceder au mode NUMÉRISATION, appuyer sur la touche Mode, puis entrer le nom du réseau et appuyer sur la touche Entrer.
2. Sélectionner Photo en appuyant sur la touche sous Document, Type. L'écran suivant s'affiche.

Écran Options de numérisation (Photo)

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option de numérisation à changer.

Exécuter l'une des actions suivantes :

• Pour APERÇU, appuyer sur la touche Entrer pour activer ou désactiver l'options. Une coche apparait dans la case à gauche de l'options quand celle-ci est sélectionnée. Pour cette option, la valeur par défaut configurée en usine est Activé.

• Pour COMPRESSION, appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance le réglage voulu. Appuyer alors sur la touche Entrer pour sélectionner le format en surbrillance. Les choix possibles sont RAW et PACKBITS. La valeur par défaut configurée en usine est RAW.

• Pour FORMAT, l'unique selection est TIFF. Répéter les étapes 3 et 4 pour modifier le reste des paramètres, au besoin.

• Appuyer sur la touche Entrer pour confirmer la selection.
• Appuyer sur la touche Quitter pour revenir à l'écran Prêt.

Type, Couleur

Couleur : sélectionner Couleur pour la numérisation de documents en quadrichromie. Lorsque le Type Couleur est sélectionné, l'un des écrans suivants s'affiche. Le contenu des écrans varie suivant le FORMAT et la COMPRESSION sélectionnés.

Les écrons suivants s'affichent en mode NUMÉRISATION, uniquement lorsque les touches de fonction Numérisation vers réseau et Activation de la couleur sont installées. Les voyants Normal et Photo sont allumés lorsque Couleur est sélectionné.

Pour sélectionner les options de numérisation du mode Couleur :

1. Appuyer sur la touche Mode. L'écran Entrer le repertoire s'affiche.
2. Entrer le nom du réseau. L'écran PRÉT POUR LA NUMÉRISATION INSÉRER DOCUMENT s'affiche.
3. Sélectionner la couleur en appuyant sur la touche fléchée sous Document, Type jusqu'à ce que les voyants Normal et Photo s'allument. L'écran OPTIONS DE NUMÉRISATION (COULEUR) s'affiche.
4. Utiliser la touche Entrer pour cocher/décocher une case et la touche Suivant ou Précédent pour sélectionner les options avec deux points (par exemple FORMAT : TIFF).

Les options disponibles à l'écran changent selon le FORMAT et la COMPRESSIONCHOisis. La liste ci-après déscrit les sélections et les options disponibles :

APERCU : cocher cette case pour activer ou désactiver la génération de l'aperçu du document numérique. Par défaut, la case est cochée (option activée)

FORMAT : utiliser cette option pour déterminer dans quel format sauvegarder l'image numérique, TIFF, JPEG ou PDF/A. La valeur par défaut est TIFF.

COMPRESSION (TIFF sélectionné) : utiliser cette option pour déterminer la méthode de compression à appliquer au document TIFF sauvégardé. Sélectionner l'une des options suivantes :

PACKBITS: sauvegarde le document en compression RVB 24 bits.

INDEX: sauvegarde le document en fichier RVB indexé 8 bits (avec seuil), compression PACKBITS.

INDEX DE: sauvégarde le document en fichier RVB indexé 8 bits (avec diffusion d'erreurs), compression PACKBITS

Écrans Options de numérisation (Couleur)

Écran Options de numérisation (Couleur) - Format TIFF

PALETTE : est proposé uniquement lorsque le FORMAT sélectionné est TIFF et la COMPRESSION est INDEX ou INDEX DE. Utiliser cette option pour déterminer quelles palette utiliser au cours de la conversion couleur RVB vers index. Sélectionner l'une des options suivantes :

PAR D'EAUT: palette standard de Windows.
- CAD_GIS: palette basée sur AutoCAD qui convient à la numérisation de documents CAD et aux cartes GIS.
- WEB : palette WEB Windows de 216 couleurs qui convient aux documents publiés sur le WEB.
- PERCEPTUEL : palette perceptuelle ou palette visuelle, accorde plus d'importance aux couleurs sensibles visuellement.

Écran Options de numérisation (Couleur) - Format JPEG

COMPRESSION (JPEG sélectionné) : utiliser cette option pour déterminer la méthode de compression à appliquer au document JPEG sauvégarde. Sélectionner l'une des options suivantes :

• QI OPTIMALE: sauvegarde le document avec un taux de compression inférieur mais avec une meilleure qualité d'image.
• NORMAL : sauvegarde le document avec un taux de compression moyen et avec une qualité image moyenne.
• COMPRESSION OPTIMALE : sauvegarde le document avec un taux de compression plus élevé mais une qualité d'image inférieure.

Écran Options de numérisation (Couleur) - Format PDF/A

COMPRESSION (PDF/A sélectionné) : utiliser cette sélection pour déterminer la méthode de compression à appliquer au document PDF/A sauvégarde. Sélectionner l'une des options suivantes :

• QI OPTIMALE: sauvegarde le document avec un taux de compression inférieur mais avec une meilleure qualité d'image.
  NORMAL: sauvegarde le document avec un taux de compression moyen et avec une qualite image moyenne.
• COMPRESSION OPTIMALE : sauvegarde le document avec un taux de compression plus élevé mais une qualité d'image inférieure

Suppression fond

Suppression fond permet d'effectuer des réglages pour des documents représentant un faisible contraste entre l'image de premier plan et le fond. Suppression fond contrôle l'image prénumérique, pour assurer la meilleure qualité image possible. En mode PRODUCTIVITÉ, il n'y a pas de prénumériqueation, par conséquent la suppression du fond est effectué pendant la numérisation du document.

REMARQUE: Le système de numérisation utilise les premiers pouces d'un document pour déterminer la suppression du fond. Si les premiers pouces du document numérique ne sont pas représentatifs du document dans son ensemble, il y aura trop ou pas assez de fond retire. Lorsque cela se produit, essayer de tourner le document de 90 degrés et de le numérique de nouveau. Continuer jusqu'à localisation d'un bord qui produit une bonne numérisation.

Quatre options sont disponibles :

REMARQUE: Désactivé est le seul besoin possible pour Photo et Numérisation couleur. La numérisation de documents à faible contraste avec la suppression de fond désactivée, aura pour effet de produit délavées. Pour numériser ces documents, la suppression du fond doit être réglée sur AUTO ou FONCE.

Désactévé

Ce réglage désactive la suppression du fond. Il permet d'obtenir un document qui produit fidèlement les caractéristiques du document avec un minimum de modifications. Sélectionner cette option lorsque :

• Le bord d'attaque est très différent du reste du document (par exemple, si le bord d'attaque contient une cordure noire).
• Ce mode est le plus approprié pour les cartes contenant des éléments en échelle de gris ou en couleur.
• Pour préserver plus de précision dans les couleurs claires, telles que le gris clair ou le jaune.

(clair) : ce réglage est optimal pour les documents sur support transparent ou translucide tel que le vellum (papier calque) ou le film ou pour des documents représentant un niveau moyen de fond en couleur sur un support opaque. De tels documents représentent un contraste plus élevé entre le premier plan et le fond par rapport aux documents fonçés, tout en ayant un contraste moins élevé que les documents normaux.

(foncé) : sélectionner ce réglage pour les documents à fond foncé ou avec un contraste moyen entre le premier plan et le fond. Dans ce mode, le fond n'est pas supprimé, mais l'image au premier plan est améliorée afin d'accertuer le contraste.

Auto (réglage par défaut usine) : le système de numérisation ajuste automatiquement les paramètres de Qualité image pour obtenir la meilleure copie possible.

REMARQUE: Les trois options Suppression fond peuvent être ajustées davantage en modifiant le réglage de contraste dans la zone Qualité image, Copie.

Copie

L'option Copie permet d'augmenter ou de réduire le contraste de la copie par rapport au document. Utiliser la flèche vers le bas pour augmenter le contraste. Utiliser la flèche vers le haut pour réduire le contraste. Levoyant correspondant au contraste sélectionné s'allume. Le voyant de contraste du milieu représenté le réglage par défaut en urine.

Utiliser cette fonction pour affiner davantage l'effet des options Type et Suppression fond.
Elle est compatible avec les quatre modes Suppression fond.

Page intentionnellement blanche.

5 Copie

Réalisation de copies

Lorsque le message PRÉT POUR LA COPIE apparait sur l'affichage graphique, le système de copie grand format est prét à effectuer des copies.

Contrôle du scanner

Plusieurs paramètres contrôlent la façon dont le système de numérisation commence et termine une numérisation. Ces paramètres sont disponibles par le biais de l'option CONTROLLE DU SCANNER du menu CONFIGURATION.

Écran Contrôle du scanner

Pour effectuer une copie, il convient de garder ces paramètres à l'esprit. Si ces paramètres ont été modifiés par rapport à leurs valeurs par défaut, le système de numérisation peut ne pas fonctionner comme prévu.

Ci-dessous figure un récapitulatif des paramètres de contrôle du scanner. Pour plus de détails, voir “Contrôles du Systeme de numérisation” dans le chapitre “Menu principal”.

NUMERISATION AUTO

Par défaut, le mode NUMERISATION AUTO est activé. Normalement, le mode NUMERISATION AUTO est activé. Dans ce cas, le système de numérisation démarre automatiquement la numérisation du document lorsque ce document est inséré. Si NUMERISATION AUTO est désactivé, le SYSTÉME DE NUMÉRISATION transporte le document en position de départ puis attend que la touche Demarrer soit sélectionnée avant de procédé à la numérisation.

RETOUR DU DOCUMENT

AVANT est le réglage par défaut. Lorsque la fonction Retour du document est configurée sur AVANT, le système de numérisation ejecte le document par l'avant ou en position PRÉT en fin de numérisation. Si RETOUR DU DOCUMENT est configuré sur ARRÈRE, le système de numérisation ejecte le document dans le bac de réception arrêté en fin de numérisation.

Certains documents sont toujours éjectés par l'arrière après la numérisation,quel que soit le réglage de RETOUR DU DOCUMENT. Ces documents sont les suivants :

• Documents épais
• Documents plus longs que 5 pieds (1,52 metres)
• Documents plus larges que 36 pouces (914 mm)

MODE :

MANUEL : l'utilisateur doit entre la largeur du document manuelle et le centre soigneusement en l'inserant dans le système de numérisation. Le document est prénumérique dans ce mode.

LARGEUR AUTO : il s'agit du réglage par défaut. Lorsque LARGEUR AUTO est activé, le système de numérisation détecte automatiquement la largeur du document.

LARGEUR AUTO/CENTRAGE AUTO : le document est prénumérique dans ce mode. Lorsque LARGEUR AUTO/CENTRAGE AUTO est activé, le système de numérisation détecte automatiquement la largeur du document.

PRODUCTIVÉ - ANSI - PRODUCTIVÉ n'est disponible que sur les systèmes de numérisation avec le micrologiciel FreeFlow Accxes version 10.0 ou supérieure, le micrologiciel du système de numérisation 3.2.6 ou supérieur et le plateau de départ grande Productivité incluant des détecteurs de largeur discret. PRODUCTIVÉ - ANSI est la valeur par défaut. Les autres sélections de type de support sont : ARCH, ISO A, ISO B, JIS B et PERSONNALISE. Ces sélections doivent être effectuées pour que les capteurs détectent la largeur correcte. Cette fonction élimine la mesure de largeur effectue lors de la prénumératisation, ce qui permet d'augmenter le débit des documents et d'obtenir une meilleure productivité. PERSONNALISE requiert la saisie de formats standard dans FORMATS DE SUPPORT PERSONNALISES.

LARGEUR AUTO et LARGEUR AUTO/CENTRAGE AUTO ne sont pas disponibles dans ce mode.

Selectionner la touche Menu > CONFIGURATION > CONTROLLE DU SCANNER, MODE : pour plus informations.

Qualité image

La zone Qualité image du panneau de commande du système de numérisation permet de sélectionner le type de document et la copie, afin de produit la meilleure qualité de copie possible. Elle contient les sélections pour le Document : Type, Suppression fond et Copie, Plus clair et Plus foncé.

L'illustration ci-dessous montre la zone Qualité image du panneau de commande. Voir la section « Qualité image » de ce manuel pour obtenir d'autres informations.

Illustration Qualité image

Le panneau de commande propose de nombreux autres réglages, autres que les zones Sélection Support, Qualité Image et Réduction/Agrandissement. Les fonctions spéciales de transformation permettent d'ajuster la position des marges autour de l'image, de spécifique la position de l'image sur le support et de transformer l'image en image miroir ou négative. Voir les chapitres correspondants duprésent guide pour plus de détails sur les nombreux paramètres disponibles.

Copie avec les réglages par défaut

Lors de l'impression de copies avec les paramètres par défaut, l'affichage indique que le système sélectionne automatiquement le rouleau de support le plus proche du format du document. Le taux de réduction/agrandissement est fixé à 100% . Àsinsi la copie est de format identique à celui du document. Le nombre de copies est 1.

L'illustration ci-dessous montre l'affichage PRÉT avec les paramètres par défaut.

Écran Prêt pour la copie

REMARQUE: Il est possible deCHOISIR DE nombreuses valeurs de parametes autres que celles par défaut. Par exemple, les touches d'options du panneau de commande du système de numérisation permettent de contrôler la sélection du support, la qualité image et le taux de réduction/agrandissement. Les fonctions spéciales de transformation permettent d'ajuster la position des marges autour de l'image, de spécifique la position de l'image sur le support et de transformer l'image en image miroir ou négative. Voir les chapitres correspondants duprésent guide pour plus de détails sur les nombreux parametes disponibles.

REMARQUE : Lors de la numérisation en vue de l'impression, la copie est effectué en utilisant les valeurs de traitement par défaut de l'imprimante, y compris les marges. Si l'image numérique est de même format que le support utilisé, définir les marges à 0 (zéro) pour empêcher l'image d'être coupée ou selectionner une largeur de support supérieure.

Pour imprimer une copie avec les paramètres par défaut :

1. Insérer le document, face dessous, dans le chargeur de documents du système de numérisation.

REMARQUE: Si le document n'est pas bien centré et que la fonction CENTRAGE AUTO est activée, le système de numérisation corrige automatiquement le problème. L'image obtenue est toujours positionné correctement sur le support d'impression. Si la fonction LARGEUR AUTO/CENTRAGE AUTO est désactivée, centrer soigneusement le document lors de son insertion. Voir "Contrôle du scanner", à la page précédente. LARGEUR AUTO/CENTRAGE AUTO n'est pas disponible en mode PRODUCTIVITE, nécessitant l'alignement manuel du document entre les guides de format du plateau de départ.

1. Déplacer doucement le document vers l'avant jusqu'à ce que son bord d'attaque soit saisi par les rouleaux de départ. Le système de numérisation transporte le document en position de départ. Il démarre alors la numérisation. L'image qui en résultat est envoyéelectroniquement à l'imprimante et la copie est imprimée.

REMARQUE: Si la fonction NUMERISATION AUTO est désactivée, appuyer sur la touche Demarrer pour commencer la numérisation. Voir "Contrôle du scanner", à la page précédente.

REMARQUE: Si le mode PRODUCTIVITE est activé, le document est automatiquement numérique. Si le mode PRODUCTIVITE n'est pas activé, le document sera prénumérique sur une courte distance et revient en arrêté avant de commencer la numérisation complète.

1. Lorsque le document revient en position PRÉT, exécuter l'une des deux actions suivantes :

2. Tirer le document pour l'enlever. Soulever le levier de document écais pour enlever les documents fragiles ou écais.

3. Appuyer sur la touche Demarrer du panneau de commande du système de numérisation pour numériser de nouveau le document.

REMARQUE: Si RETOUR DU DOCUMENT est régé sur ARRÊIRE, l'original est éjecté dans le bac de réception à l'arrière. Certains documents sont éjectés par l'arrière, qu'elle que soit la sélection de RETOUR DU DOCUMENT. Voir "Contrôle du scanner", à la page précédente.

Copie dans un format identique à celui du document

1. Régler Sélection support - Alimentation sur Auto. Levoyant Auto s'allume. Ce réglage permet au système de copie grand format de sélectionner automatiquement le rouleau de support disponible dont la largeur correspond le mieux à celle de l'image.

REMARQUE: Si le format de support approprié n'est pas charge, le format immédiatement supérieur sera utilisé.

1. Sélectionner Sélection support, Type. L'option par défaut est Normal.
2. Régler Sélection support, Réception sur Synchro. Cette option coupe le support à la même longueur que le document.
3. Régler Réduction/Agrandissement sur Préprégle. Si l'option n'est pas sur 100% , utiliser les touches Précédent et Suivant pour sélectionner le taux youlu, puis appuyer sur la touche Entrer.
4. Insérer le document face dessous dans le système de numérisation. Si le scanner ne démarre pas automatiquement, appuyer sur la touche Demarrer.

REMARQUE : Pour activer le démarrage automatique de la numérisation, voir la section "Contrôle du scanner" du chapitre "Menu principal".

REMARQUE: Si l'image doit être pivotée pour correspondre au format du support sélectionné, un temps de traitement supplémentaire est nécessaire. Si possible, alimenter le document pour qu'aucune rotation d'image ne soit nécessaire. Ceci permet un temps de traitement plus rapide. Par exemple, pour effectuer une copie de format A sur un rouleau de 12 po (30,48 cm), introduire le document par le petit côté et non par le grand côté. Pour effectuer une copie de format A sur un rouleau de 17 pouces, introduire le document par le grand côté et non par le petit côté.

Le système de numérisation numérique le document puis, (si l'imprimante n'est pas en cours d'utilisation) la copie est immédiatement imprimée. En revanche, si l'imprimante est en cours d'utilisation lors de la numérisation, la copie est imprimée des que l'imprimante est disponible.

Quand le système de numérisation détecte le bord arrêté du document, l'imprimante coupe automatiquement le support de sorte que la copie ait exactement la même longueur que le document.

Copie de l'image sur un format défini

L'image numérique peut être adaptée automatiquement à un format de support prédéfini.

1. Régler Sélection support, Alimentation sur Auto. Levoyant Auto s'allume. Ce réglage sélectionne automatiquement le rouleau de support disponible qui correspond le mieux à la largeur de l'image.
2. Sélectionner Sélection support, Type. L'option par défaut est Normal.
3. Régler Sélection support, Réception sur Prérogle, puis sélectionner le format voulu. Avec cette option, le support est coupé à la longueur préalablement définie.

FORMAT DE SUPPORT PRÉDÉFINI

SELECTIONNER

21,59 X 27,94 ANSI A

Écran Format de support prédéfini

1. Appuyer sur la touche Précédent ou Suivant afin de seLECTIONner le format de support vous.

2. Appuyer sur la touche Entrer pour confirmer la seLECTION.

3. Régler Réduction/Agrandissement sur Auto.

4. Insérer le document face dessous dans le système de numérisation. Si le scanner ne démarre pas automatiquement, appuyer sur la touche Démarrer.

REMARQUE : Pour activer le démarrage automatique de la numérisation, voir la section "Contrôle du scanner" du chapitre "Menu principal".

Le système de numérisation numérique le document puis, (si l'imprimante n'est pas en cours d'utilisation) la copie est immédiatement imprimée. En revanche, si l'imprimante est en cours d'utilisation lors de la numérisation, la copie est imprimée lors que l'imprimante est disponible.

6 Numérisation avec pliage

Numérisation avec piage

Lors de l'utilisation d'une plieuse, le document doit être inséré avec l'orientation correcte afin que le bloc de titre soit visible après le piage de la copie. Voir la section Touche Finition dans la section Touches de fonction spéciale de ce manuel pour obtenir des informations complémentaires afin de définir le pli souhaité et les autres options du module de finition. Les documents de plus de 2,1 m (80 po) de large ne peuvent être pliés que partiellement.

Lors de l'utilisation de la fonction Réduction/Agrandissement avec une plieuse, insérer le document en orientant son bloc de titre dans la même orientation que celle du format obtenu après la réduction ou l'agrandissement. Utiliser les supports recommendés.

Par exemple : le travail requiert l'agrandissement d'un document A (A4) vers le format C (A2). Pour que le bloc de titre reste visible après pliage, insérer le document A (A4) comme s'il s'agissait d'un document C (A2).

Voir la section PRÉRÉGLAGES R/A PERSONNALISÉS du chapitre Menu principal, sous OPTIONS DE COPIE, et définir les taux de RÉDUCTION/AGRANDISSEMENT sur les valeurs par défaut afin de voir les taux de R/A standard. Modifier les taux de réduction/agrandissement de manière à ce qu'ils affichent A vers C (A4 vers A2).

Pour s'assurer que le pli sélectionné est fait correctement, il est important que le document soit centré sur le plateau de départ du système de numérisation lors de la numérisation.

Pour plus de détails sur le pliage et le positionnement du bloc de titre, voir le manuel de l'opérateur de la plieuse ou le CD Supplément concernant le pliage.

Écran Module de finition - Prêt pour la copie

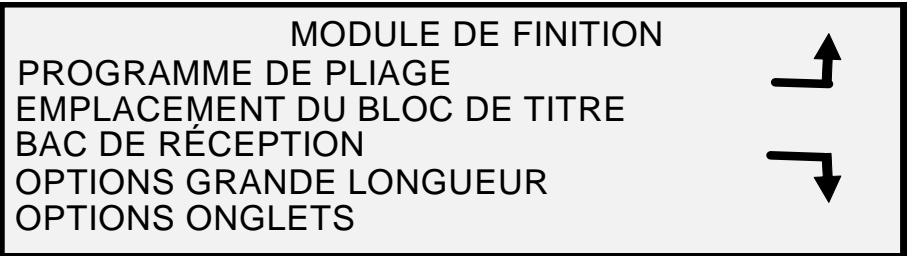

Lorsque la touche Finition est actionnée et les options de finition selectionnées, une nouvelle icône de page est ajoutée à l'écran PRÉT POUR LA COPIE. L'icône de page est affichée avec un cadre en pointillés sur l'un descoins de la page. Le cadre en pointillés indique la selection de l'emplacement du bloc de titre effectué par le biais du menu Module de finition. L'emplacement du bloc de titre peut être changé sur cet écran en utilisant les touches Suivant et Précédent. Voir la section Touche Finition pour obtenir d'autres informations concernant la finition. L'icône d'emplacement du bloc de titre compertera une ligne en pointillé dans tous les angles lorsqu'un programme de piage autre que OMETTRE est selectionné.

PRÉT POUR LA COPIE INSÉRER DOCUMENT

100.0%

Écran Prêt pour la copie

REMARQUE : Toutes les options de finition peuvent etre changées au cours d'un travail Jeux créés. Les options doivent etre changées avant que le document à copier soit inséré.

7 Numérisation de documents très grand format

Numérisation de documents très grand format

Tout document dépassant la largeur ou la longueur d'un document de format standard A0 (format E) est défini comme un document très grand format.

Documents longs

L'aide d'un opérateur sera nécessaire pour guider et contrôler la position du document afin d'éviter qu'il ne soit de travers ou ne rouge lors de son alimentation dans le système de numération. Les documents dont la longueur est supérieure à 914 mm (36 pouces) seront jusqu'à l'arrête du système de numération.

Voir la section Longueur maximale de la copie dans ce document.

Documents larges

Les documents de plus de 914 mm (36 po) mais de moins de 1057 mm (42 po) peuvent être numériés. Cependant, la zone d'image numérique d'un document centré sur le plateau de départ est de 914 mm (36 po). Toute image de plus de 914 mm (36 po) sera tronquée sur la copie produit.

Lorsqu'un document de plus de 914 mm (36 po) est inséré dans le chargeur de documents, un message s'affiche demandant d'entrée la largeur de numérisation. Pour numériser le document, entrer 914 mm (36 po) puis appuyer sur la touche Entrer pour démarrer la numérisation. Un nombre dépassant 914 (36) ne sera pas accepté.

Page intentionnellement blanche.

8 Touches de fonction spéciale

Touches de fonction spéciale

Il existe de nombreuses fonctions avancées pour effectuer des copies selon des besoin spécifiques. Les touches de commande de ces fonctions se situent dans la partie droite du panneau de commande du système de numérisation.

Pour activer une fonction, appuyer sur la touche correspondante. Si la fonction comporte un écran associé, celui-ci s'affiche. Lorsque la valeur par défaut d'un paramètre est modifiée, un voyant s'allume à côté de la touche. Appuyer à deux reprises sur la touche C/CA du pavé numérique rétablit les valeurs par défaut pour tous les paramètres et levoyant correspondant s'éteint.

Lorsque les paramètres d'une fonction sont correctement configurés, appuyer sur la même touche de fonction pour accepter les changements et revenir au mode PRET. Sélectionner une autre touche de fonction pendant la modification d'une fonction n'est pas autorisé et une tonalité est émise. Appuyer sur une touche fonction différente alors qu'aucun paramètre n'est en cours de modification affiche l'écran correspondant à la fonction demandée.

Si une fonction ne possède pas d'écran associé, appuyer sur la touche de fonction fait basculer la fonction entre Activé et Désactivé. Lorsque la fonction est activée, levoyant correspondant s'allume.

Si la fonction d'indicateur sonore est activée (valeur par défaut usine), une tonalité se fait entendre lorsqu'une touche est sélectionnée. Si une touche incorrecte est sélectionnée, plusieurs signaux sonores seront émis.

L'illustration de la page suivante presente les fonctions spéciales du panneau de commande du système de numérisation.

Zone des touches numériques

Touche Pause Imprimante

Sur le système de copie grand format, les travaux possèdent la priorité suivante :

1. Tout travail en cours d'impression
2. Un travail de copie prét à imprimer
3. Un travail d'impression à distance.

Si un travail d'impression à distance est en cours, un travail de copie (une ou plusieurs images capturées par le système de numérisation) ne peut normalement pas être traité par l'imprimante tant que le travail à distance n'est pas terminé. La touche Pause Imprimante permet de changer la priorité de copie de normal à urgent.

Pour traiter immédiatement un travail de copie, appuyer sur la touche Pause Imprimante.
LevoyantPause Imprimante s'allume.Les pages en cours du travail d'impression à distance sont achèvées.Un maximum de deux pages est généralement imprimé.L'impression à distance est alors interrompue et il est possible d'exécuter les travaux de copie en local.Ala fin des travaux de copie, il est possible d'appuyer de nouveau sur la touche Pause Imprimante.
LevoyantPause Imprimante s'éteint.Le travail d'impression interrompu reprend.

Si l'opérateur n'envoie plus de travaux de copie, n'appuie sur aucune touche et ne numérique,aucun document, la fonction Pause Imprimante est automatiquement désactivée à la fin d'un délambda prédéfini. Voir la selection "Temporisateurs" du chapitre "Menu principal, CONFIGURATION" pour des instructions plus précises sur le paramétrage de cette valeur. Par défaut, cette valeur est de 1 minute. Elle peut être définie sur une valeur entre 1 et 99 minutes.

Touché Mémoriser/Rappeler

La fonction Mémoriser/Rappeler propose les sélections suivantes :

• DERNIER TRAVAIL : permet de rappeler et de réutiliser les informations du travail de copie précédent.
• MODELES DE TRAVAIL : permet de sauvégarder les paramètres des travaux precedents sous forme de modele.
• MÉMORISER LE MODELE PAR DÉFAUT : permet de sauvégarder les paramètres du travail en cours comme modèle par défaut.
• RAPPELER VALEURS PAR DÉFAUT USINE : permet de restaurer les paramètres configurés en usine comme paramètres par défaut actifs.

Pour acceder au menu MEMORISER/RAPPELER:

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche. Les flèches noires indiquent que la liste du menu comporte des options qui ne sont pas visibles. L'option sélectionnée est mise en surbrillance.

Écran Mémoriser/Rappeler

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. Le menu ou l'écran de l'option sélectionnée s'affiche.

Dernier travail

L'option DERNIER TRAVAIL du menu MÉMORISER/RAPPELER présente un sous-menu comportant les CHOIX suivants :

• RAPPELER DERNIER TRAVAIL : permet de rappeler et de réutiliser les paramètres, images et fonctions associés au dernier travail de copie. Il est possible de réimprimer le travail précédent ou d'imprimer un nouveau travail à l'aide des paramètres rappelés. Au besoin, les paramètres rappelés peuvent être modifiés sans devoir numériser à nouveau le travail.

REMARQUE : Lorsque l'option Réécriture immédiate d'image du Gestionnaire d'imprimante PMT est activée et fonctionne, tous lesiaux d'images et les images numériés sont supprimés de FreeFlow Accxes une fois traités. Le contrôleur FreeFlow Accxes redémarre, entrainant l'affichage d'un message du type "RéÉCRITURE D'IMAGE EN COURS" sur l'imprimante et le système de numérisation pendant le redémarrage. Les utilisateurs du système de numérisation ne peuvent pas rappeler le dernier travail.

• SUPPRIMER DERNIER TRAVAIL : permet de supprimer les informations correspondant au travail précédent.

REMARQUE: En mode NUMÉRISATION, l'option Dernier travail n'est pas disponible.

Pour acceder au menu DERNIER TRAVAIL :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. Appuyer sur la touche Entrer pour selectionner DERNIER TRAVAIL. Le menu DERNIER TRAVAIL s'affiche. L'option selectionnée est mise en surbrillance.

DERNIER TRAVAIL

RAPPELER DERNIER TRAVAIL

SUPPRIMER DERNIER TRAVAIL

Écran Dernier travail

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance. L'écran de l'option selectionnée s'affiche.

Rappel du dernier travail

Utiliser l'option RAPPELER DERNIER TRAVAIL pour rappeler les informations concernant le travail précédent.

REMARQUE: Si la fonction Inverser (passer de foncé à clair et vice versa) est sélectionnée avant d'imprimer le document rappelé, le document ne sera pas inversé. Il devra être re-numérique pour obtenir l'image inversée.

Pour rappeler les informations du travail precedent :

1. Appuyer sur la touche Mémoriser/Rappeler. Le menu MÉMORISER/RAPPELER s'affiche.
2. Appuyer sur la touche Entrer pour selectionner DERNIER TRAVAIL. Le menu DERNIER TRAVAIL s'affiche.
3. Appuyer sur la touche Entrer pour selectionner RAPPELER DERNIER TRAVAIL. L'écran suivant s'affiche.

PARAMÉTRES ET IMAGES DU COPIEUR POUR LE DERNIER TRAVAIL RAPPELÉ

APPUYER SUR ENTRER POUR CONTINUER

Écran Paramètres et images du copieur

1. Appuyer sur la touche Entrer pour revenir à l'affichage PRÉT.

Il est possible à partir d'utiliser les paramétres tels qu'ils ont été rappelés ou d'en modifier certains.

Réimpression avec des options modifiées

Si le dernier travail était un jeu, les réglages qui peuvent être modifiés sont affichés avec un état neutre (voyants éteints). Le changement d'un de ces réglages s'applique à toutes les pages du jeu. Parmi les réglages modifiables, citons : échelle, format de page, type de support, marges et justification.

REMARQUE: Le travail rappelé doit être imprimé ou annulé avant que le document suivant puisse être numérique. Siaucun travail n'est disponible pour être rappelé, par exemple à la mise sous tension ou lorsque le dernier travail a été supprimé, un message s'affiche pour le signaler.

Suppression du dernier travail

Si, pour des raisons de sécurité, les paramètres et les images du dernier travail ne doivent pas été sauvégardés, utiliser la fonction SUPPRIMER DERNIER TRAVAIL.

Pour supprimer les informations du dernier travail :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. Appuyer sur la touche Entrer pour selectionner DERNIER TRAVAIL. Le menu DERNIER TRAVAIL s'affiche.
3. Appuyer sur la touche Suivant pour selectionner SUPPRIMER DERNIER TRAVAIL.
4. Appuyer sur la touche Entrer pour selectionner SUPPRIMER DERNIER TRAVAIL. Un message de confirmation de la suppression s'affiche. Par défaut, la reponse est NON.

SUPPRIMER DERNIER TRAVAIL ETES-VOUS SÜR ? : NON

Écran Supprimer dernier travail

1. Appuyer sur la touche Précédent ou Suivant pour changer la réponse en OUI.
2. Appuyer sur la touche Entrer pour confirmer la suppression. L'écran suivant s'affiche. Les paramètres et images du dernier travail sont supprimés.

PARAMÉTRES ET IMAGES DES TRAVAUX
POUR LE DERNIER TRAVAIL SUPPRIMPÉ
APPUYER SUR ENTRETR POUR CONTINUER

Écran Paramètres et images des travaux

1. Appuyer sur la touche Entrer pour revenir à l'écran PRÉT.

Modèles de travail

L'option MODELES DE TRAVAIL du menu MÉMORISER/RAPPELER affiche un sous-menue內容ant les choix suivants :

• RAPPELER MODELE: permet de rappeler les paramètres mémorisés.
• MÉMORISER MODELE : permet de mémoriser les paramètres du travail.
  SUPPRIMER MODELE:permét de supprimer les paramètres mémorisés.

Pour acceder au menu MODELES DE TRAVAIL :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. A l'aide de la touche Suivant, sélectionner MODELES DE TRAVAIL.
3. Appuyer sur la touche Entrer pour selectionner MODELES DE TRAVAIL. L'écran MODELES DE TRAVAIL s'affiche. L'option selectionnée est mise en surbrillance.

MODELES DE TRAVAIL

RAPPELER MODELE

MÉMORISER MODELE

SUPPRIMER MODELE

Écran Modèles de travail

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance. L'écran de l'option selectionnée s'affiche.

Mémorisation de modèles de travail

L'option MÉMORISER MODELE permet de mémoriser des groupes de paramètres associés à un travail, sous forme de modele. Jusqu'à neuf modeles peuvent être mémorisés.

Pour mémoriser un modele de travail :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. A l'aide de la touche Suivant, selectionner MODELES DE TRAVAIL.
3. Appuyer sur la touche Entrer pour selectionner MODELES DE TRAVAIL. L'écran MODELES DE TRAVAIL s'affiche.
4. Appuyer sur la touche Suivant pourmettre MÉMORISER MODELE en surbrillance.
5. Appuyer sur la touche Entrer pour selectionner MÉMORISER MODELE. L'écran MÉMORISER MODELE s'affiche. Il ne montre que les emplacements non utilisés. Les emplacements contenant déjà des modèles ne sont pas montrés.

MÉMORISER MODELE

MODELES NON UTILISÉS : 6 7 8 9

ENTRER NUMERO DE MODELE: 0

Écran Mémoriser modele

1. Choiser un emplacement non utilisé et entrer son numero à l'aide du pavé numérique.
2. Appuyer sur la touche Entrer pour confirmer le choix de l'emplacement. Les paramètres du travail de copie en cours sont mémorisés dans l'emplacement choisi et un écran de confirmation de mémorisation apparait.

PARAMÉTRES DE TRAVAUX ENREGISTRÉS

APPUYER SUR ENTRER POUR CONTINUER

Écran Paramètres de travaux enregistrés

REMARQUE: Il est possible de remplaner le contenu d'un emplacement utilisé par les paramètres du travail en cours. Si un emplacement contenant déjà des informations est choisi, l'écran MODELES UTILISÉS s'affiche comme indiqué ci-dessous. Appuyer sur la touche Entrer pour réécrir le contenu. Appuyer sur la touche Quitter pour annuler l'opération.

MODELES UTILISÉS

APPUYER SUR ENTRER POUR REMPLACER QITTER POUR ANNULER

Écran Modèles utilisés

1. Appuyer sur la touche Entrer pour revenir à l'écran PRÉT.

Rappel de modèles de travail

L'option RAPPELER MODELE permet de rappeler des paramètres de travail précédement mémorisés sous forme de modèles qui peuvent être utilisés pour le travail en cours.

Pour rappeler un modele:

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. A l'aide de la touche Suivant, selectionner MODELES DE TRAVAIL.
3. Appuyer sur la touche Entrer pour selectionner MODELES DE TRAVAIL. L'écran MODELES DE TRAVAIL s'affiche.
4. Appuyer sur la touche Entrer pour selectionner RAPPELER MODELE. L'écran RAPPELER MODELE s'affiche. Les emplacements contenant des modèle sont presentés. Les emplacements vides ne sont pas montrés.

RAPPELER MODELE MODELES UTILISÉS : 1 2 3 4 5 ENTRER NUMÉRO DE MODELE 0

Écran Rappeler modele

1. Utiliser le pavé numérique pour entrer l'emplacement du modele à rappeler.

2. Appuyer sur la touche Entrer pour confirmer la selection. Un écran de confirmation du rappel s'affiche. Le modèle associé est rappelé et les paramétres du panneau de commande du système de configuration sont configurés en conséquence.

PARAMÉTRES DE TRAVAUX RAPPELÉS
APPUYER SUR ENTRE POUR CONTINUER

Écran Paramètres de travaux rappelés

Il est possible à partir d'utiliser les paramètres configurés tels qu'ils ont été rappelés ou de les modifier.

REMARQUE: Si un paramètre de qualité image tel que le type de document, la suppression du fond ou le contraste de copie est modifié ou une inversion de l'image est demandede, un message d'erreur invite à renumeriser l'image. Il convient de renumeriser l'image pour changer chacun de ces paramètres de qualité image dans un travail rappelé.

1. Appuyer sur la touche Entrer pour revenir à l'écran PRÉT.

Suppression de modèles de travail

Utiliser l'option SUPPRIMER MODELE pour supprimer un modele enregistrre precedemment. Ceci laisse I'emplacement de modele vide, prét à être réutilisé. Une fois un modele supprimé, il ne peut plus'être rappelé.

Pour supprimer un modele méorisé :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. A l'aide de la touche Suivant, selectionner MODELES DE TRAVAIL.
3. Appuyer sur la touche Entrer pour selectionner MODELES DE TRAVAIL. L'écran MODELES DE TRAVAIL s'affiche.
4. À l'aide de la touche Suivant,mettre SUPPRIMER MODELE en surbrillance.
5. Appuyer sur la touche Entrer pour selectionner SUPPRIMER UN MODELE. L'écran SUPPRIMER MODELE s'affiche. Cet écran indique les emplacements en cours d'utilisation. Les emplacements vides ne sont pas montrés.

Voici un exemple d'écran SUPPRIMER MODELE.

SUPPRIMER MODELE MODELES UTILISÉS : 1 2 3 4 5 ENTRER NUMÉRO DE MODELE : 0

Écran Supprimer modele

1. Avec le pavé numérique, entrer le numéro de l'emplacement du modele à supprimer, puis appuyer sur la touche Entrer. L'emplacement suprimé disparaît de la liste dans l'écran SUPPRIMER MODELE et le contenu de cet emplacement est supprimé.

Il est à présent possible de supprimer les modèle dans d'autres emplacements selon la même procédure.

1. ÀpRES avoir effectué toutes les suppressions de modèles souhaïées, appuyer sur la touche Quitter pour returner à l'écran PRÉT.

Mémorisation du modele par défaut

L'option MÉMORISER LE MODELE PAR DéFAUT du menu MÉMORISER/RAPPELER permet de sauvégarder les paramètres du travail en cours comme paramètres par défaut. Tous les travaux ultérieurs se verront attribuer ces paramètres par défaut.

Pour mémoriser les paramètres du travail en cours comme modèle par défaut :

1. Vérifier que tous les paramètres sous Sélection support, Qualité image et Réduction/Agrandissement sont configurés comme souhaité. Apporter les modifications nécessaires.
2. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que MÉMORISER LE MODELE PAR DÉFAUT soit en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner MÉMORISER LE MODELE PAR DÉFAUT. Un écran de confirmation s'affiche, indiquant que les paramètres du travail ont été mémorisés

PARAMÉTRES DE TRAVAUX ENREGISTRÉS

APPUYER SUR ENTER R POUR CONTINUER

Option Paramètres de travaux enregistrés

1. Appuyer sur la touche Entrer pour revenir à l'écran PRÉT.

Rappel de la configuration d'usine

Les paramètres par défauts régés en usine sont enregistrés de façon permanente dans la mémoire. L'option RAPPELER VALEURS PAR DéFAUT USINE du menu
MÉMORISER/RAPPELER permet de rappeler les paramètres configurés en usine comme paramètres par défaut.

Pour rappeler les paramètres d'usine :

1. Appuyer sur la touche Mémoriser/Rappeler. L'écran MÉMORISER/RAPPELER s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que RAPPELER VALEURS PAR DÉFAUT USINE soit en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner RAPPELER VALEURS PAR DEFAULT USINE. Les paramètres par défaut usine sont immédiatement rappelés. Un écran de confirmation s'affiche.

PARAMÉTRES DE TRAVAUX RAPPELÉS
APPUYER SUR ENTRE POUR CONTINUER

Écran Paramètres de travaux rappelés

1. Appuyer sur la touche Entrer pour revenir à l'écran PRÉT.

Touche Finition

Un périphérique de finition, telle une plieuse par exemple, peut être connecté au système de copie grand format. La touche finition permet alors d'activer ou de désactiver ce périphérique.

Pour activer/désactiver un périphérique de finition :

• Appuyer sur la touche Finition. Levoyant Finition s'allume et le menu MODULE DE FINITION s'affiche. Les flèches noires indiquent que la liste du menu comporte des options qui ne sont pas visibles. L'options sélectionnée est mise en surbrillance.

Écran Module de finition

Les autres options du module de finition accessibles à partir de cet écran, avec la touche Suivant sont : Options de perforation, Options de marges, Options de pli en travers et Option bloc de titre intelligent.

REMARQUE: Si aucun périphérique de finition n'est connecté et que la touche Finition est sélectionnée, le message ci-dessous s'affiche.

Écran du message d'erreur Option module de finition non disponible

Pendant la création d'un jeu, les options du module de finition ne peuvent pas etre modifiées. Appuyer sur la touche Finition affiche un message indiquant que l'opération n'est pas valide. Le message d'erreur ci-dessous s'affiche. Activer le module de finition et selectionner les options de finition avant de selectionner Jeux crees ou après la creation du jeu.

MODULE DE FINITION IMPOSSIBLE DE MODIFIER L'OPTION MODULE DE FINITION DURANT L'OPÉRATION JEUX CRÉÉS

1. Appuyer sur la touche Quitter pour revenir à l'écran PRÉT.
   Le voyant Finition s'éteint.
2. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
3. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. L'écran de l'option sélectionnée s'affiche. Voir les options du menu Module de finition ci-dessous et à la page suivante pour obtenir une illustration et la description de chaque option. Voir également la documentation de la plieuse pour plus de détails concernant les options de piage.
4. Appuyer sur les touches Précédent ou Suivant pour faire défiler la liste des choix possibles pour l'option sélectionnée.
5. Lorsque le choix youlu est en surbrillance, appuyer sur la touche Entrer pour confirmer la sélection.
6. Répéter les étapes 4 et 5 pour modifier la valeur de toute autre option.
7. Appuyer sur la touche Quitter pour revenir à l'écran PRÉT.

L'icône de page est affichée avec un cadre en pointillés dans l'un descoins de la page si un PROGRAMME DE PLIAGE autre que OMETTRE est sélectionné. Le cadre en pointillés indique la sélection de l'emplacement du bloc de titre effectué par le biais du menu Module de finition. L'emplacement du bloc de titre peut être changé sur cet écran en utilisant les touches Suivant et Précédent.

PRÉT POUR LA COPIE INSÉRER DOCUMENT

100.0%

Écran Prêt pour la copie

1. Pour désactiver le module de finition, appuyer de nouveau sur la touche Finition et Sélectionner OMETTRE sur l'écran PROGRAMME DE PLIAGE. Levoyant Finition s'étéint.

Options du menu Module de finition

La description de chacune des options du menu Module de finition est presentee ci-dessous. Pour plus de détails sur ces options, voir la documentation utiliser du module de finition.

PROGRAMME DE PLIAGE

L'option PROGRAMME DE PLIAGE permet de selectionner l'un des programmes (jusqu'à 20) définis par l'utilisateur. Leur nom estprogrammé dans le module de finition et transféré au contrôleur pendant la mise sous tension du module de finition.

PROGRAMME DE PLIAGE

PROG RAMME :

NOM DU PROGRAMME UTILISATEUR

Écran Programme de pliage

OPTIONS GRANDE LONGUEUR

OPTIONS GRANDE LONGUEUR permet de définir le traitement des documents grande longueur (plus de 80 pouces) par la plieuse. Les可以选择 sont AUCUN PLI et PLIAGE EN Z. Si AUCUN PLI est selectionné, le document long ne sera pas pié. Si PLIAGE EN Z est sélectionné, le document est pié en Z mais non pié en travers. PAS DE PLIAGE est la valeur par défaut configurée en usine. Cette option n'est pas disponible sur tous les modules de finition.

OPTIONS GRANDE LONGUEUR

GRANDE LONGUEUR:

AUCUN PLI

Écran Options grande longueur

OPTIONS ONGLETS

OPTIONS ONGLETS permet d'annuler les paramètres d'onglets prédéfinis pour le programme de finition sélectionné. Les sélections possibles sont : TOUJOURS ACTIVÉ, TOUJOURS DÉSACTIVÉ et UTILISER LE PARAMÉTRE DU PROGRAMME. UTILISER LE PARAMÉTRE DU PROGRAMME est la valeur par défaut d'usine.

OPTIONS ONGLETS

TAB:1

UTILISER LE PARAMÉTRE DU PROGRAMME

Écran Options ontlets

OPTIONS DE PERFORATION permet d'annuler les paramètres de perforation prédéfinis pour le programme de finition sélectionné. Les sélections possibles sont : TOUJOURS ACTIVÉ, TOUJOURS DÉSACTIVÉ et UTILISER LE PARAMÈTRÉ DU PROGRAMME. UTILISER LE PARAMÈTRÉ DU PROGRAMME est la valeur par défaut d'usine.

Écran Options de perforation

OPTIONS DE MARGES

OPTIONS DE MARGES permet d'annuler les réglages de marges prédéfinis pour le programme de finition sélectionné. Les sélections possibles sont : TOUJOURS DÉSACTIVÉ et UTILISER LE PARAMÈTRE DU PROGRAMME. Noter que TOUJOURS ACTIVÉ n'est pas disponible. UTILISER LE PARAMÈTRE DU PROGRAMME est la valeur par défaut d'usine.

OPTIONS DE MARGES

MARGE: UTILISER LE PARAMÉTRE DU PROGRAMME

Écran Options de marges

REMARQUE : Lorsque les capteurs de détction de largeur du système de numérisation sont utilisés, si le document est légèrement décentré, le piage peut poser des problèmes,URTout pour les documents de format A,B et C.Pour utiliser les capteurs afin de détector la largeur du document, centrer ce dernier en l'alimentant dans le système de numérisation.

OPTIONS DE PLI EN TRIVERS

OPTIONS DE PLI EN TRAVERS permet d'annuler les réglages de pli en travers prédéfinis pour le programme de finition sélectionné. Les sélections possibles sont : TOUJOURS ACTIVÉ, TOUJOURS DÉSACTIVÉ et UTILISER LE PARAMÊTRÉ DU PROGRAMME. UTILISER LE PARAMÊTRÉ DU PROGRAMME est la valeur par défaut d'usine.

OPTIONS DE CLIEN TRAVERS

PLI EN TRAVERS: UTILISER LE PARAMÉTRE DU PROGRAMME

Écran Options de pli en travers

EMPLACEMENT DU BLOC DE TITRE

EMPLACEMENT DU BLOC DE TITRE permet de spécifique l'emplacement du bloc de titre pour les travaux de copie qui sont et exécutés. Sur le système de numérisation, sélectionner la touche Finition > Bloc de titre intelligent pour obtenir l'écran suivant. Les sélections d'emplacement du bloc de titre sont EN BAS À DROITE, EN BAS À GAUCHE, EN HAUT À DROITE et EN HAUT À GAUCHE. EN BAS À DROITE est la valeur par défaut d'usine.

OPTION BLOC DE TITRE INTELLIGENT

BLOC DE TITRE INTELLIGENT

Écran Option bloc de titre intelligent

BLOC DE TITRE INTELLIGENT doit être utilisé si le bloc de titre n'est pas positionné dans l'emplacement voulu sur la copie pliée. Cette sélection utilise les informations de format de document, de programme de pli sélectionné, de position du bloc de titre pour placer le bloc de titre. Bloc de titre intelligent est DÉSACTIVÉ par défaut. Il se peut que ce ne soit pas l'emplacement souhaité par l'utilisateur. Avant d'effectuer cette SéLECTION, vérifier ce qui suit :

L'OPTION ROTATION AUTO EST SELECTIONNEE.
- LE DOCUMENT NUMÉRISÉ EST ORIENTÉ CORRECTEMENT POUR LA NUMÉRISATION.
LA POSITION DU BLOC DE TITRE SPECIFIÉE EST CORRECTE.
POUR TOUTE AIDE SUPPLEMENTaire, VOIR LE MANUEL COMPLÉMENT CONCERNANT LE PLIAGE.

REMARQUE: L'emplacement du bloc de titre peut également être sélectionné sur l'écran PRÉT POUR LA COPIE à l'aide de l'icone d'emplacement du bloc de titre. L'emplacement du bloc de titre est indiqué par les lignes en pointillés.

EMPLACEMENT DU BLOC DE TITRE

EMPLACEMENT BT : EN HAUT À DROITE

Écran Emplacement du bloc titre

Bac de réception

L'option BAC DE RÉCEPTION permet de spécifier quel bac de réception du module de finition utiliser. Les sélections possibles sont : SANS IMPORTANCE, BAC X (ou X est une valeur de 1 au nombre réel de bacs de réception du module de finition) et ÉVENTAIL. La valeur par défaut est SANS IMPORTANCE. Les paramètres dépendent du module de finition.

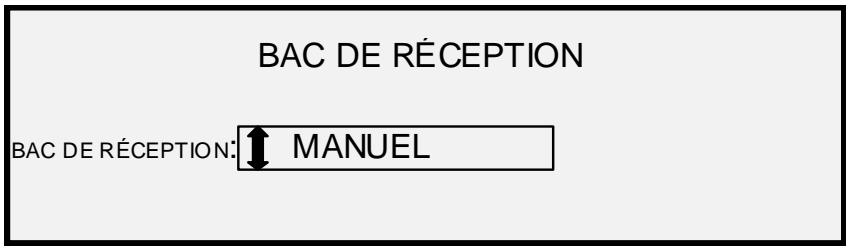

Écran Bac de réception

Touche Jeux Créés

Le mode Jeux Créés permet à l'opérateur de numériquener une série d/images et de construire un jeu assemblé électroniquement. Une fois le jeu construit, une ou plusieurs copies assemblées peuvent être imprimées.

REMARQUE: Le mode Jeux Créés est uniquement disponible lorsque le système de copie grand format est en mode COPIE.

REMARQUE: Toutes les options de finition peuvent etre modifiées au cours d'un travail Jeux Creés. Les options doivent etre changées avant que le document à copier soit inséré.

Preparation d'un jeu créé

En mode Jeux Ccreés, les documents de format C (A2) ou plus larges sont normalement envoyés à l'arrière du système de numérisation après la numérisation. Si le paramètre RETOUR DU DOCUMENT est réglé sur ARRIÈRE, tous les documents sont reçu à l'arrière après la numérisation. Le système de numérisation grand format est équipé d'un bac de réception pour receivevoir ces documents. Voir "Contrôle du scanner" dans le chapitre "Menu principal" pour plus de détails concernant le paramètre RETOUR DU DOCUMENT.

Creation et impression d'un jeu

Pour creer un jeu assemblé :

1. Appuyer sur la touche Jeux Créés. Levoyant correspondant s'allume et l'écran JEUX CRÉÉS s'affiche. Cét écran permet de sélectionner la méthode d'assemblage voulue, de désir d'imprimer des épréuves tímoins et de commencer l'accumulation des documents pour créé le jeu.

Écran Jeux créés

1. Appuyer sur la touche Suivant ou Précédent pour sélectionner l'assemblage AVANT ou ARRÈRE.

AVANT imprime le jeu assemblé dans l'ordre de numérisation. La page 1 se trouve au-dessus.

• ARRIÈRE imprime le jeu assemblé dans l'ordre inverse. La page 1 se trouve au-dessous.

1. Quel que soit l'assemblageChoisi, pour obtenir une copie imprimée (épréuve témoin) après avoir numériquechyque document, et avant qu'ils ne soient imprimés en yeux, sélectionner la case ÉPREUVE TÉMOIN.
2. Appuyer sur la touche Entrer pour confirmer la seLECTION. L'écran suivant PRÉT À CRÉER UN JEU s'affiche.

Écran Pré à creer jeu

1. Insérer les documents du jeu dans le système de numérisation, un par un, en suivant les instructions affichées sur l'écran. Lorsque les documents sont numériés, la quantité de mémoire utilisée s'affiche sur l'écran graphique rectangulaire.

REMARQUE: L'opérateur peut seLECTIONner les réglages de Réduction/Agrandissement et de Qualité image pour chaque feuille avant de la numériser.

1. Lorsque le jeu est complètement numérique, appuyer de nouveau sur la touche Jeux Créés. Levoyant Jeux Créés s'éteint lorsque la touche Demarrer est actionné, puis l'écran PRÉT POUR IMPRIMER LE JEU s'affiche.

PRÉT POUR IMPRIMER LE JEU APPUYER SUR DÉMARRER POUR IMPRIMER

Écran Pré pour imprimer le jeu

1. Le cas échéant, il est possible d'apporter des modifications aux options Sélection support, Alimentation et Réduction/Agrandissement. De telles modifications sont appliquées au jeu entier.
2. Entrer le nombre de copies voulu et appuyer sur la touche Démarrer. L'imprimante imprime le nombre de quelques demandé.

Une fois le jeu imprimé, ce jeu peut être rappelé, ses paramètres modifiés et il peut être réimprimé avec les nouveaux paramètres. Pour rappeler le jeu, voir la section "Touches Mémoriser/Rappeler" du chapitre "Touches de fonction spéciale" de ce manuel, pour plus de détails.

REMARQUE: Les réglages du dernier document numérique ne sont pas rétablis lors du rappel d'un jeu. Une fois un jeu rappelé, tous les voyants s'éteignent. Si un réglage est modifié après le rappel d'un jeu, il s'appliquera à tous les documents du jeu.

Touche Groupage

La fonction Groupage permet d'améliorer la vitesse de copie du système de numérisation par l'activation du mode Groupage pour plusieurs documents. Lorsque le traitement en mode Groupage est activé, le système de numérisation collecte les informations de prénumérisation uniquement sur le premier document inséré. Aucune information n'est collectée pour les documents suivants. Les documents suivants seront numériés selon les informations collectées pour le premier document. La suppression de cette collecte d'informations améliore la vitesse globale de copie.

Pour activer le mode Groupage :

1. Appuyer sur la touche Groupage. Levoyant Groupage commence à clignoter.
2. Insérer le premier document dans le système de numérisation. Le système de numérisation numérique le document et l'écran suivant s'affiche.

LARGEUR POUR LE JEU EST XX.X

ENTRER UNE AUTRE LARGEUR OU APPUYER SUR ENTRER POUR ACCEPTER

Écran Largeur pour le jeu est XX.X

1. Exécuter l'une des actions suivantes:

Utiliser le pavé numérique pour entrer la largeur du jeu et appuyer sur la touche Entrer pour accepter la valeur.
- Appuyer sur la touche Entrer pour accepter la largeur détectée par le système de copie grand format.
- Levoyant Groupage devient constant et le reste jusqu'à ce que le mode Groupage soit désactivé.

1. Lorsque le dernier document du jeu a eté numérique, appuyer sur la touche Groupage pour désactiver ce mode. Le voyant Groupage s'eteint.

REMARQUE : Lorsque le mode Groupage est ACTIVÉ, la fonction CENTRAGE AUTO est temporairement désactivée. Veiller à centrer manuellement chaque document inséré dans le système de numérisation.

Touche Transformation

Le menu de la fonction Transformation propose les CHOIX suivants :

• MARGES: permet de sélectionner les dimensions des marges autour de l'image. La saisie d'une valeur de marge positive insère un espace blanc autour de l'image. Si une valeur négative est entrée, des parties indésirables de l'image peuvent être rognées.
• JUSTIFICATION: permet à l'opérateur d'ajuster la position de l'image sur le support.
• TRANSFORMATION : permet à l'opérateur d'effectuer une transformation de l'image numérique en image miroir, une inversion photographique (négatif) ou les deux.
• MODE ÉCHELLE SIMPLE BIT : permet de Sélectionner Rapide, Meilleur et Trait optimisé.

REMARQUE: L'image peut également être pivotée. Voir "Imagerie" dans la section "Options de copie" pour plus de détails sur la rotation d'une image.

Pour acceder au menu TRANSFORMATION :

1. Appuyer sur la touche Transformation. Le menu TRANSFORMATION s'affiche. L'option selectionnée est mise en surbrillance.

Écran Transformation

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance. L'écran de l'options sélectionnée s'affiche.

Marges

L'option MARGES du menu TRANSFORMATION permet de selectionner les dimensions des marges qui entourent l'image. Ces marges sont nommées bord d'attaque, bord droit, bord gauche et bord arrière.

REMARQUE: Les marges peuvent seulement être ajustées lorsque le système de copie grand format est en mode COPIE.

L'exemple ci-dessous illustré comment une image entre dans le système de numérisation et l'orientation des marges de l'image.

Scheme : Image entrant dans le système de numérisation

Les mages peuvent être ajoutées à l'image de deux façon :

• Si Synchro a été sélectionné dans la zone Réception du panneau de commande du système de numérisation, la marge du bord d'attaque est ajoutée avant que l'image soit imprimée. La marge arrière est ajoutée une fois que le signal de coupe du support est reçu du système de numérisation. Ainsi, la longueur du support à la sortie de l'imprimaTE sera celle du document numérique augmentée des marges des bords d'attaque et arrière.
• Si une longueur de support définitie a eté sélectionnée (Prépréglé ou Manuel) pour Réception, l'espace blanc de la marge spécifiée entoure l'image, mais les dimensions physiques réelles du support restent telles que spécifiées. Les marges réduisent la surface d'impression de l'image disponible sur le support.

Pour régler les marges d'une image :

1. Appuyer sur la touche Transformation. Le menu TRANSFORMATION s'affiche.
2. Appuyer sur la touche Entrer pour selectionner MARGES. Un écran avec le paramètre de chaque marge s'affiche. Voici un exemple d'écran de marges.

ATTAQUE

GAUCHE

DROITE

ARRIÈRE

+1.0PO

+0.0PO

+0.0PO

+0.0PO

Écran de sélection des marges dans le menu transformation

Si l'unité de mesure est le pouce, "PO" apparait en regard de chaque valeur.

Si l'unité de mesure est le millimètre, "MM" apparait en regard de chaque valeur.

Voir "Localisation" dans le chapitre "Menu principal, CONFIGURATION" pour plus de détails sur la configuration de l'unité d'affichage.

Le représentation graphique à droite des paramètres de marge illustré le placement approximatif des marges résultat de ces paramètres.

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance le réglage à changer.

REMARQUE: Chaque marge possède deux composants : un indicateur "+" et une valeur numérique. Appuyer sur la touche Précédent ou Suivant met les éléments individuellement en surbrillance.

1. Appuyer sur la touche Entrer pour selectionner le parametre.

2. Modifier le paramètre comme suit :

3. Pour passer du "+" au "-", appuyer sur la touche Entrer ou Suivant. Il est possible de rogner un bord de l'image en entrant une valeur de marge négative. Dans ce cas, le bord affecté est indiqué en pointillés et l'icone de l'image est placée partiellement hors de la zone du support.

L'illustration ci-dessous montre une marge négative avec justification EN HAUT À GAUCHE.

Écran de sélection des marges dans le menu transformation

• Pour modifier la valeur, utiliser le pavé numérique et entraîr la nouvelle valeur. Les valeurs peuvent être entrées par incréements de 0,1 po (1,0 mm) et dans une plage de +8 à -8 po (+203 à -203 mm). Les valeurs en dehors de cette plage sont refusées. Si une valeur non valide est entraée, appuyer sur Quitter pour l'annulier. Par défaut, les marges sont à 0.
• Appuyer sur la touche Entrer pour confirmer la nouvelle valeur. La représentation graphique est mise à jour en conséquence.

REMARQUE : Pour annuler la modification, appuyer sur la touche Quitter.

1. Lorsque toutes les marges sont paramétrées comme voulu, appuyer sur la touche Quitter pour revenir au menu TRANSFORMATION.

Justification

L'option JUSTIFICATION du menu TRANSFORMATION permet d'ajuster la position de l'image sur le support.

REMARQUE : "Image" correspond à toute la page numérisée, y compris l'espace blanc.

Pour définir la position de l'image :

1. Appuyer sur la touche Transformation. Le menu TRANSFORMATION s'affiche.
2. Appuyer sur la touche Suivant pourmettre JUSTIFICATION en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner JUSTIFICATION. L'écran JUSTIFICATION s'affiche. Cet écran montre les paramètres en cours pour les coordonnées X et Y. Il présente également graphiquement la position approximative de l'image résultat de ces paramètres.

Un exemple d'écran JUSTIFICATION est fourni ci-dessous.

Écran Justification

1. Appuyer sur la touche Précédent ou Suivant pour sélectionner la coordonnée X (horizontal) ou Y (vertical).
2. Appuyer sur la touche Entrer pour confirmer la selection.
3. Appuyer sur la touche Précédent ou Suivant pour sélectionner unchiox de justification.

Pour la direction X, les可以选择 sont GAUCHE, CENTRAGE et DROITE. Pour la direction Y, les可以选择 sont HAUT, CENTRAGE et BAS.

1. Appuyer sur la touche Entrer pour confirmer la seLECTION. La représentation graphique est mise à jour en conséquence.

REMARQUE : Pour annuler la modification, appuyer sur la touche Quitter.

1. Répéter les étapes 4 à 7 pour modifier la position des autres coordonnées.
2. Appuyer sur la touche Quitter pour revenir au menu TRANSFORMATION.

Transformation

L'option TRANSFORMATION du menu TRANSFORMATION permet de créé une image miroir d'une image numérique et de la convertir en image négative.

Creation d'une image miroir

L'option MIROIR permet de creer une image miroir a partir d'une image numérisée.

Pour creer une image miroir :

1. Appuyer sur la touche Transformation. Le menu TRANSFORMATION s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que TRANSFORMATION soit en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner TRANSFORMATION. L'écran TRANSFORMATION s'affiche.

Un exemple d'écran TRANSFORMATION est proposé ci-dessous avec les options MIROIR et INVERSER toutes deux désactivées.

Écran Transformation

1. Appuyer sur la touche Entrer pour selectionner MIROIR.
2. Appuyer sur la touche Précédent ou Suivant pour sélectionner la transformation désirée. Quatre options sont disponibles : X, Y, XY et DÉSACTIVÉ. Le tableau 4 ci-dessous illustrate graphiquement ces besoin.

Axe	Transformation
X	←→
Y	←→
XY	←→
DÉSACTIVÉ	←→

1. Appuyer sur la touche Entrer pour confirmer la seLECTION. La représentation graphique est mise à jour en conséquence. L'illustration ci-après montre l'écran TRANSFORMATION avec "X" comme selection pour MIROIR.

Écran Transformation

REMARQUE : Pour annuler la modification, appuyer sur la touche Quitter.

1. Appuyer sur la touche Quitter pour revenir à l'écran PRÉT.

Inversion d'une image

L'option INVERSER permet de convertir une image numérique en image négative. Pour les images en noir et blanc, les pixels blancs sont imprimés en noir et vice-versa. Pour les images en échelle de gris, l'image est convertie en son négatif photographique équivalent. INVERSER ne peut être sélectionné lorsque Couleur est sélectionné pour Document, Type.

Pour inverser une image :

1. Appuyer sur la touche Transformation. Le menu TRANSFORMATION s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que TRANSFORMATION soit en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner TRANSFORMATION. L'écran TRANSFORMATION s'affiche.

Un exemple d'écran TRANSFORMATION est proposé ci-dessous avec les options MIROIR et INVERSER toutes deux désactivées.

Écran Transformation

1. Appuyer sur la touche Suivant pourmettre INVERSER en surbrillance.
2. Appuyer sur la touche Entrer pour selectionner INVERSER.
3. Appuyer sur la touche Précédent ou Suivant pour sélectionner ACTIVÉ ou DÉSACTIVÉ.
4. Appuyer sur la touche Entrer pour confirmer la seLECTION. La représentation graphique est mise à jour en conséquence.

Lorsque INVERSER est activé, l'icone sur la droite de l'écran TRANSFORMATION est inversedé. L'illustration ci-dessous montre l'écran TRANSFORMATION avec INVERSER activé.

Écran Transformation

REMARQUE : Pour annuler la modification, appuyer sur la touche Quitter.

1. Appuyer sur la touche Quitter pour revenir à l'écran PRÉT.

Touche Échantillon

La touche Échantillon permet d'acceder à l'écran Mode échantillon à partir duquel il est possible d'envoyer une image numérique vers une destination FTP.

La touche Échantillon permet d'imprimer un échantillon de l'image numérique, à la fois en mode COPIE et en mode NUMÉRISATION. Il est possible alors de contrôler la qualité et d'observer le résultat des sélections pour les fonctions ou la qualité de copie, avant la numérisation ou la copie du document vers un fisquier.

Les dimensions de l'échantillon, en mode Copie, sont la largeur de la page x 210 mm.

L'échantillon est pris depuis un point équidistant entre les bords avant et arrière de l'image.

Voir Echantillon en mode copie ci-dessous pour les instructions d'impression d'un échantillon.

En mode NUMÉRISATION, la taille de l'échantillon correspond au document entier. Pour activer la

touche Echantillon en mode NUMERISATION, la fonction Numérisation vers réseau doit être installée.

Pour permettre l'impression d'un échantillon, la fonction Numérisation vers imprimante doit'être installée.

Voir Échantillon en mode Numérisation pour les instructions d'impression d'un échéantillon.

Échantillon en mode Copie

Pour imprimer un échantillon d'une image numérique :

1. Appuyer sur la touche Échantillon. Levoyant Échantillon s'allume. Le panneau de commande du système de numérisation entre en mode Pause Imprimante et le voyant Pause Imprimante s'allume. L'imprimante imprime immédiatement une épréuve de l'image suivante insérée dans le système de numérisation. L'écran MODE ÉCHANTILLON s'affiche.

MODE ÉCHANTILLON
APPUYER SUR DÉMARRER POUR ACCEPTER LA PAGE.
APPUYER SUR C/CA POUR REFUSER.

Écran Mode échantillon 1

1. Exécuter l'une des actions suivantes:

2. Appuyer sur la touche Démarrer pour imprimer l'image entière sous forme de copie à 100% .

3. Appuyer sur la touche C/CA pour supprimer l'image numérique.

4. Appuyer de nouveau sur la touche Échantillon pour désactiver la fonction du même nom. L'imprimante revient à la priorité par défaut et les voyants Échantillon et Pause Imprimante s'éteignent.

Échantillon en mode Numérisation

Les échantillons seront de toute valeur qualité si les fonctions d'amélioration d'image sont activées. Voir la section Qualité image de ce document pour obtenir d'autres informations.

Pour que les sélections ci-dessous s'affichent sur l'écran MODE ÉCHANTILLON, la touche de fonction Numérisation vers réseau doit être installée pour obtenir NUMÉRISER L'IMAGE VERS UN FICHIER et la touche de fonction Numérisation vers imprimante doit être installée pour obtenir NUMÉRISATION POUR IMPRIMER. Il est pratique de pouvoir effectuer des échantillons sur les systèmes de copie grand format, avant de numériser une image dans un fjchier.

Pour imprimer un échantillon, procéder comme suit :

1. Si le système de numérisation est en mode COPIE, passer en mode NUMÉRISATION. Pour obtenir d'autres informations, voir la section de ce document "Passage du mode COPIE au mode NUMÉRISATION".
2. Entrer le nom du repertoire.
3. Appuyer sur la touche de fonction spéciale Échantillon. L'écran MODE ÉCHANTILLON s'affiche.

MODE ÉCHANTILLON

Écran Mode échantillon 2

REMARQUE: En l'absence de licence Numérisation vers imprimante, le champ FICHIER n'est pas affché. Il est remplaced par le message "PAS DE LICENCE DE NUMÉRISATION VERS LE RÉSEAU".

Les options suivantes peuvent être choses pour le champ FICHIER :

FICHIER LOCAL: Crée un fichier local sur le disque dur.

DESTINATION 1 à 16 : soit une destination FTP, soit une destination d'imprimante à distance, configurée via la page "Configuration du scanner" du Gestionnaire d'imprimante Web PMT.

REMARQUE: Au moins une destination doit être spécifiée pour le fichier. Si l'option PAS DE FICHIER est sélectionnée et que la case NUMÉRISATION POUR IMPRIMER n'est pas cochée, il est impossible de quitter l'écran jusqu'à ce que la case Numérisation pour imprimer soit cochée ou qu'une destination autre que PAS DE FICHIER soit sélectionnée.

1. Appuyer sur la touche Suivant pourmettre en surbrillance l'option NUMERISATION POUR IMPRIMER.

REMARQUE: S'il n'y a pas de licence Numérisation vers imprimante, le champ NUMÉRISER POUR IMPRIMER n'est pas affché. Il est remplace par le message "PAS DE LICENCE DE NUMÉRISATION VERS L'IMPROMANTE" sera affichée à la place.

1. Appuyer sur la touche Entrer pour activer NUMÉRISATION POUR IMPRIMER. Appuyer sur la touche Quitter pour quitter le menu. Le temps de traitement des images Numérisation vers imprimante sera plus long, selon la taille de l'image.

9 Numérisation vers réseau (mode NUMÉRISATION)

Numérisation vers réseau (mode NUMÉRISATION)

Le système de copie grand format propose deux modes de fonctionnement : le mode COPIE et le mode NUMERISATION.

REMARQUE: La numérisation couleur vers le réseau est une option disponible pour tous les systèmes de copie XEROX grand format écipés du système de numérisation grand format. Elle requiert l'achat séparé d'une clé d'activation de la fonction couleur.

REMARQUE: Le mode COPIE est désactivé et l'écran PRÉT POUR LA COPIE n'est pas accessible lorsque l'options de NUMÉRISATION (COULEUR) est activée et qu'une imprimante couleur est connectée au contrôleur.

• En mode COPIE, les documents sont numériés, temporairement enregistrés en mémoire ou sur le disque dur interne du contrôleur, puis envoyés à l'imprimante locale dés que cette-ci est disponible. Lorsque le travail suivant est numérique, le fichier du travail précédent est automatiquement supprimé du disque dur afin de laisser la place pour de nouveaux fichiers. Le système fonctionne comme décrit dans les chapitres précédents.
• En mode NUMÉRISATION, il est possible de Sélectionner :

Numérisation vers une destination à distance : Le transfert des images numériées peut se faire sur un maximum de 16 destinations d'imprimante ou de site FTP à distance. Avant de numériser une image, la destination FTP est sélectionnée sur l'écran Mode échantillon du système de numérisation. Les images numériées vers des sites FTP ne sont pas enregistrées sur le disque dur du contrôleur FreeFlow Accxes. Les images numériées vers une imprimante à distance sont enregistrées sur le disque dur du contrôleur FreeFlow Accxes. Les fonctionnalités FTP et d'imprimante à distance se trouvent sur l'écran Mode échantillon. Voir la section "Touche Échantillon" de ce guide pour plus d'informations. Les destinations indiquées sur l'écran Mode échantillon du système de numérisation sont définies sur la page du Gestionnaire d'imprimante PMT accessible en cliquant sur Configuration > Scanner.

REMARQUE: Si l'option Réécrite l'image du disque est activée, la numérisation vers un site FTP reste disponible, mais comme les images sont supprimées du disque dur, l'option de numérisation vers une imprimante à distance est désactivée tant que l'option Réécriture de l'image est active.

Si une erreur interne se produit pendant le transfert FTP d'une image numérique vers un système de fichiers à distance, l'image numérique est effacée et l'erreur suivant s'affiche. La configuration d'une destination FTP dans le Gestionnaire d'imprimante Web PMT avec un nom d'utilisateur et/ou un mot de passse non valides peut aussi provoquer cette erreur.

ANOMALIE CONTROLEUR

50000017: ANOMALIE INTERNE ÉCHEC DU TRANSFERT FTP IMAGE NUMÉRISÉE SUPPRIMÉE

Écran Échéc du transfert FTP

Numérisation vers réseau : Le fichier image créé par la numérisation est enregistré directement sur le disque dur du contrôleur pour un téléchargement ultérieur par un système à distance par l'intermédiaire d'un réseau. L'image est enregistrée au format TIFF 6.0 avec compression CCITT Groupe 4, CALS, Packbits ou PDF/A-1b. Les fichiers haute résolution.JPG et PDF/A-1b sont également disponibles avec l'options Numérisation couleur vers réseau. Les fichiers enregistrés en mode NUMÉRISATION peuvent être téléchargés via le réseau. Une fois le fichier télécharge par le programme Outils client FreeFlow Accxes exécuté sur un ordinateur relié au réseau, l'image résident sur le disque dur local est supprimée automatiquement.

Lorsqu'un fichier demeure sur le disque dur plus longtemps que le délambdae suppression prédéfini, le système supprime automatiquement le fichier. Voir le chapitre Menu principal, Menu CONFIGURATION, TEMPORISATEURS pour plus de détails concernant le paramétrage du temporisateur SUPPRESSION DE FICHIER.

PDF en temps réel Numérisation vers réseau : Le traitement de l'image pour stockage ou transfert vers un emplacement à distance se fait au moment de la numérisation de l'image. Ceci est impossible quand l'option PDF couleur Numérisation vers réseau est utilisé.

Passage du mode COPIE au mode NUMÉRISATION

REMARQUE: Le mode COPIE est désactifé et l'écran PRÉT POUR LA COPIE n'est pas accessible si une imprimante couleur est connectée au contrôleur.

Pour passer du mode COPIE au mode NUMÉRISATION, effectuer les actions suivantes :

1. Vérifier que l'écran PRÉT POUR LA COPIE est affchéé. Si un menu est affchéé, appuyer sur la touche Menu pour revenir à l'écran PRÉT. Si VEUILLEZ ENTTRER UN COMPTE s'affiche, entraun un ID utilisateur valide puis entraun un numéro de compte valide afin d'obtenir l'écran PRÉT.
2. Appuyer sur la touche Mode. Le système passe au mode NUMÉRISATION. Appuyer de nouveau sur la touche Mode remet le système en mode COPIE.

Écran Veuillez entrer répertoire

1. Entrer un nom de répertoire, jusqu'à 16 caractères, dans lequel numériser les images. Le nom ne peut pas commencer par une virgule ou un point decimal.

Détails de l'écran PRÉT POUR LA NUMÉRISATION

Un exemple d'écran PRÉT POUR LA NUMÉRISATION est fourni ci-dessous.
Cet exemple est suivi d'informations spéciales concernant l'écran.

PRÉT POUR LA NUMÉRISATION INSÉRER DOCUMENT

TIFF/CCITTG41

1 BIT

Écran Prêt pour la numérisation

TIFF/CCITTG4 1 BIT

Cette zone indique le format du fichier sélectionné. Voir OPTIONS DE NUMÉRISATION (TRAIT) ou OPTIONS DE NUMÉRISATION (PHOTO) ou OPTIONS DE NUMÉRISATION (COULEUR) pour définir ces options. Les options disponibles seront différentes selon l'option de numérisation sélectionnée.

Cette zone affiche la résolution de numérisation sélectionnée. Appuyer sur les touches Précédent ou Suivant pour sélectionner une valeur : 100, 200, 300, 400 ou 600 PPP interpolés (Points Par Pouce). Il est possible de sélectionner une nouvelle valeur avant chaque numérisation.

Cette icône montre combien de mémoire vivo (RAM) est utilisée par l'image numérique. À mesure que l'espace est utilisé, la zoneASFobre augmente. Une fois la numérisation terminée, le fichier est traité et transféré sur le disque dur. L'espace de mémoire vivo devient alors de nouveau disponible.

Cette icône montre combien d'espace disque est utilisé par les fichiers enregistrés sur le disque dur. À mesure que l'espace disque est utilisé, la zone sombre augmente. Lorsque les fichiers sont déplacés du disque dur, via le réseau, par des systèmes à distance, l'espace disque redevient disponible. Les fichiers sont également supprimés lorsque leur durée de stockage dépasse la valeur de temporisation paramétrée. Voir “Temporisateurs” dans le chapitre “Menu principal” pour plus de détails. Par défaut, la valeur configurée en usine est 24 heures.

Sélections non disponibles en mode NUMÉRISATION

Certaines sélections qui sont disponibles en mode COPIE ne le sont pas en mode NUMÉRISATION. Les sélections non disponibles sont :

• Alimentation et Type de support : la réception étant désormais un fichier électronique, la spécification du support n'est pas applicable.

• Réception : le format du fichier image est toujours la longueur du document par la largeur de numérisation. La largeur de numérisation peut être entrée manuelle, si toute la largeur du document n'est pas souhaitée. Voir “Contrôle du scanner” dans le chapitre “Menu principal” pour activer et désactiver la spécification manuelle de la largeur de numérisation.

• Marges et Justification : il est possible de rogner un espace égal sur chaque bord latéral en définissant une largeur de numérisation inférieure à la largeur réelle du document. Voir “Contrôle du scanner” dans le chapitre “Menu principal” pour activer et désactiver la spécification manuelle de la largeur de numérisation.

• Finition : comme aucune réception physique n'a lieu, les opérations de finition ne s'appliquent pas.
• Réduction/Agrandissement : le fichier électronique est enregistré sans modifications, donc toutes les données numériées sont conservées.
• Document, Type. Seuls les types Trait, Photo, Normal et Couleur sont valides pour le mode NUMERISATION. Voir la section "Mode Numérisation", "Qualité image" de ce manuel pour obtenir plus informations.
• Suppression fond : cette sélection est automatiquement désactivée si une imprimante couleur est connectée.

Fonctionnement en mode NUMÉRISATION

Pour numériser un document en vue de le télécharger ultérieurement par l'intermédiaire du réseau :

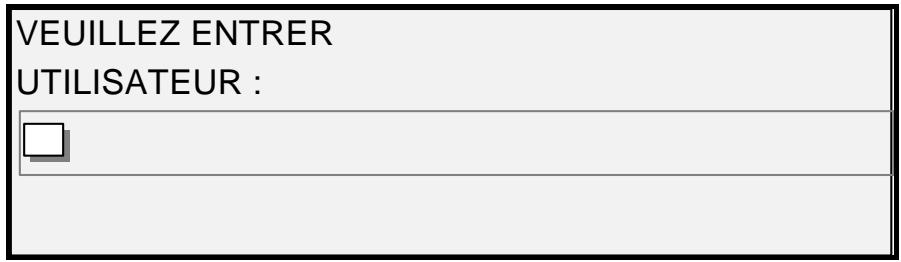

1. Si la comptabilisation des travaux est activée, entrer un ID utilisé et un ID compte et appuyer sur la touche Entrer. Si la comptabilisation des travaux n'est pas activée, il ne sera pas nécessaire d'entrer ces ID.
2. Pour obtenir un aperçu des images numériées sur le poste de travail après récapération sur le contrôleur, vérifier que la case par défaut APERÇU est cochée lors de la sélection de Document, Type. Utiliser les touches Précédent, Suivant et Entrer pour activer APERÇU. Utiliser la touche Entrer pour confirmer les choix. Pour les modes Normal et Trait, il est possible de selectionner un aperçu de mise à l'échelle d'image simple bit et avec Accxes 13.0, le système produit des aperçus améliorés en mode Normal et Trait.
3. Lorsque PRÉT POUR LA COPIE est affché sur le panneau de commande du système de numérisation, appuyer sur la touche Mode pour afficher PRÉT POUR LA NUMÉRISATION.
4. Utiliser le pavé numérique du panneau de commande du système de numérisation pour entrer le nom du réseau de numérisation de 16 caractères alphanumeric.
5. Pour visualiser un échantillon du fichier avant qu'il ne soit numérique à un fichier, appuyer sur la touche Échantillon du panneau de commande. Utiliser la touche Précédent ou Suivant pourmettre en surbrillance NUMÉRISATION VERS L'IMPRIMANTE et appuyer sur la touche Entrer. Appuyer sur la touche Quitter pour revenir à l'écran PRÉT, puis appuyer sur Demarrer. Une copie est envoyée à l'imprimante.
6. Lorsque le panneau de commande du scanner indique PRÉT POUR LA NUMÉRISATION, sélectionner la résolution de numérisation en utilisant les touches Suivant et Précédent.

REMARQUE: Pour effectuer une numérisation couleur, sélectionner Couleur avec la touche fléchée sous Qualité image sur le panneau de commande du système de numérisation. Les voyants Normal et Photo s'allument.

1. Sélectionner Qualité image, Document, Type en appuyant sur la touche fléchée située sous Type. Lorsque Type (Normal, Trait, Photo ou Couleur) est sélectionné, l'écran OPTIONS DE NUMÉRISATION (NORMAL, TRAIT, PHOTO ou COULEUR)

s'affiche. Utiliser les touches Précédent, Suivant et Entrer pour naviguer dans les options disponibles sur l'écran. Appuyer sur la touche Entrer pour confirmer les choix. Voir "Mode Numérisation", "Qualité image" de ce manuel pour obtenir plus d'informations.

1. Insérer le document face dessous et centré sur le plateau d'alimentation du système de numérisation.
2. Déplacer doucement le document vers l'avant jusqu'à ce que les rouleaux d'alimentation du scanner engagent le bord d'attaque du document.
3. Si le système invite à le faire, entra la largeur de numérisation souhaitation et appuyer sur Entrer.
4. Alors que le document est automatiquement alimenté dans le système de numérisation, l'image réalisante est mémorisée sous forme de fichier dans le repertoire de numérique sur le disque dur du contrôleur du système. L'image peut être récapurée sur le poste de travail avec l'outil Récupération de document des Outils Client FreeFlow Accxes.

REMARQUE: Appuyer sur le bouton Démarrer si la configuration (pour Numérisation Auto) a été modifiée par rapport à la valeur par défaut usine.

Suppression des images numériées

La touche C/CA permet de supprimer les images numériées du disque dur du système de copie grand format.

Pour supprimer des images numériées :

1. Appuyer sur la touche C/CA. L'écran EFFACER IMAGE NUMÉRISÉE s'affiche.

EFFACER IMAGE NUMÉRISÉE

INE PAS EFFACER L'IMAGE

Écran Effacer image numérique

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance. Les sélections possibles sont :

NE PAS EFFACER L'IMAGE : l'image n'est pas supprimée.

EFFACER LA DERNIÈRE IMAGE : la première image numérique par le compte utilisateur actif est supprimée. Appuyer de nouveau sur la touche C/CA, puis sur la touche Entrer, pour supprimer l'image précédant la première image numérique. Recommencer cette procédure jusqu'à ce que toutes les images voulues soient supprimées du disque dur. La suppression d'une photo ou d'une image couleur peut prendre quelques minutes de plus.

REMARQUE: Il n'est pas possible de sauter des images. Par exemple, il n'est pas possible de conserver la dernière image numérique et d'effacer l'image numérique juste avant. Les numérisations effectuees dans les modes Photo et Couleur peuvent demander quelques minutes pour etre effacées.

EFFACER TOUTES LES IMAGES : toutes les images enregistrées pour le compte utilisateur actif sont supprimées.

Si l'image numérique est un fichier à plusieurs pages, les sélections sont :

NE PAS SUPPRIMER LA PAGE : la page n'est pas supprimée.

SUPPRIMER DERNIÈRE PAGE : la dernière page numérique par le compte utilisateur actif est supprimée. Appuyer de nouveau sur la touche C/CA, puis sur la touche Entrer, pour supprimer la page précédant la dernière page numérique. Recommencer cette procédure jusqu'à ce que toutes les pages voulues soient supprimées du disque dur. La suppression d'une photo ou d'une image couleur numérique peut prendre quelques minutes de plus.

SUPPRIMER TOUTES LES PAGES : toutes les pages enregistrées pour le compte utilisé actif sont supprimées.

Gestion du système de fichiers

Le système de fichiers stocke les images numériées dans des repertoires du disque dur interne. Les images sont stockées dans le repertoire spécifique par l'utilisateur lors de l'accès au mode NUMÉRISATION. Le repertoire par défaut est "images". La gestion du système de fichiers nécessite le mot de passer de l'administrateur système.

L'option SYSTÉME DE FICHIERS du menu ADMINISTRATION SYSTÉME permet à l'administrateur système d'exécuter un certain nombre d'opérations de gestion, notamment :

• Affichage du nombre d'images stockées dans chaque réseau et du pourcentage de la totalité du disque dur occupé par chaque compte.
• Suppression de la totalité des images numériées dans tout repertoire.
• Suppression de la totalité des images stockées sur le disque dur.

Voir "Système de fichiers" dans le chapitre "Menu principal" pour les instructions complètes d'utilisation des fonctions ci-dessus.

Numérisation de plusieurs pages pour créé un fichier

Pour numériser plusieurs fichiers tiff et pdf afin de créé un fichier :

1. Lorsque le panneau de commande du scanner indique PRÉT POUR LA NUMÉRISATION, Sélectionner la résolution de numérisation en utilisant les touches Suivant et Précédent.

REMARQUE: Pour effectuer une numérisation couleur, sélectionner Couleur avec la touche fléchée sous Qualité image sur le panneau de commande du système de numérisation. Les voyants Normal et Photo s'allument.

1. Sélectionner Qualité image, Document, Type en appuyant sur la touche fléchée située sous Type. Lorsque Type (Normal, Trait, Photo ou Couleur) est sélectionné, l'écran OPTIONS DE NUMÉRISATION (NORMAL, TRAIT, PHOTO ou COULEUR) s'affiche. Utiliser les touches Précédent, Suivant et Entrer pour naviguer dans les options disponibles sur l'écran. Sélectionner l'option TIFF ou PDF. Appuyer sur la touche Entrer pour confirmer les choix. Voir "Mode Numérisation", "Qualité image" de ce manuel pour obtenir plus d'informations.

2. Sélectionner Jeux Créés. L'écran Multi-page s'affiche.

Écran Création multi-page

1. Insérer le document face dessous et centré sur le plateau d'alimentation du système de numérisation.
2. Déplacer doucement le document vers l'avant jusqu'à ce que les rouleaux d'alimentation du scanner engagent le bord d'attaque du document.
3. Si le système invite à le faire, entra la largeur de numérisation souhaitée et appuyer sur Entrer.
4. Alors que le document est automatiquement alimenté dans le système de numérisation, l'image réalisante est mémorisée sous forme de fichier dans le repertoire de numérique sur le disque dur du contrôleur du système. L'image peut être récapacité sur le poste de travail avec l'outil Récupération de document des Outils Client FreeFlow Accxes.
5. Numériser les documents. Une fois toutes les pages numériées, seLECTIONner de nouveau Jeux Créés.

Écran Toutes les pages numériées

1. Sélectionner Demarrer.

Page intentionnellement blanche

10 Menu principal

Menu principal

Le Menu principal présente les options nécessaires à la configuration du système, l'obtention d'informations système, l'exécution de fonctions d'administration système et l'exécution des diagnostics sur le système.

Lors de l'accès au menu principal, un affichage comportant les sous-menus suivants estprésenté :

• CONFIGURATION : permet de configurer les paramétres système. Ces fonctions comprendnent la localisation, le panneau de commande du système de numérisation, les options de copie, les options de numérisation pour les modes Normal, Trait et Photo (et Couleur si activé), les temporisateurs, la temporisation du mode Veille et le contrôle du scanner pour les modes Copie et Numérisation.
  INFORMATIONS SYSTÉME : permet d'obtenir les informations relatives aux composants du système, d'afficher la liste des anomalies du système de numérisation, d'imprimer les pages de configuration et de visualiser les informations des comptes utilisateur.
• ADMINISTRATION SYSTÉME : permet à l'administrateur système de facturer les travaux, de générer le système de fichiers, d'effectuer des opérations de sécurité et de changement de mot de passer. L'accès à ce menu nécessite le mot de passer Administrateur.
  DIAGNOSTICS: permet au technician et/ou à l'opérateur d'exécuter diverses procédures de diagnostic du système.

Pour acceder au Menu principal :

1. Appuyer sur la touche Menu.

Écran Prêt pour la copie

L'écran MENU PRINCIPAL s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option sélectionnée est mise en surbrillance.

Écran Menu principal

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la seLECTIONner.

Menu Configuration

L'option CONFIGURATION du menu principal presente un sous-menu comportant les options suivantes :

• LOCALISATION : permet de définir la langue et l'unité de mesure utilisées à l'écran.
• PANNEAU DE COMMANDE : contrôle l'utilisation de l'indicateur sonore lors de l'actionnement de touches et dans le cas d'entrées non valides. Contrôle également le style de la police d'affichage et le mode de fonctionnement par défaut.
• OPTIONS DE COPIE : permet de définir les options des séries de support standard, les formats de support personnelisés, les taux de réduction/agrandissement personnelisés et les paramètres d'impression.
• AMÉLIORATIONS DE L'IMAGE : améliore l'apparce des images couleur numériées en particulier les demi-teintes couleur, la vitesse de numérisation QI OPTIMALE et PLUS RAPIDE et la suppression du fond dynamique. Les sélections PLUS RAPIDE nécessités la fonction spéciale Turbo III.
• TEMPORISATEURS : permet de définir les périis pour Fonction, Pause Imprimante et Suppression de fichier.
• MODE VEILLE : définit le nombre d'heures d'inactivité après lesquelles le système entre en mode Veille.
• CONTROLE DU SCANNER : définit les options de fonctionnement du scanner en mode Copie et en mode Numérisation vers un fichier. Numérisation auto, Retour du document et Mode (Largeur en manuel, Largeur auto).

Pour acceder au menu CONFIGURATION :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option selectionnée est mise en surbrillance.

Écran Configuration

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour selectionner les options. Le menu ou l'écran de l'option sélectionnée s'affiche.

Localisation

L'option LOCALISATION du menu CONFIGURATION définit la langue des messages.
Elle définit également si les mesures sont affichées en unités imperiales ou métriques.

Pour configurer la langue ou les unités utilisées par l'affichage :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Entrer pour selectionner LOCALISATION. L'écran LOCALISATION s'affiche. Voici un exemple d'écran LOCALISATION.

LOCALISATION

LANGUE: ANGLAIS

UNITES D'AFFICHAGE : POUCES

Écran Localisation

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance LANGUE ou UNITÉS D'AFFICHAGE.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance.
3. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance la valeur désirée pour l'option.

Les CHOIX DE LANGUE sont : ANGLAIS, ESPAGNOL, FRANÇAIS, ITALIEN, ALLEMAND, RUSSE ou PORTUGAIS. La sélection par défaut est ANGLAIS.

Les可以选择 pour les UNITS d'affichage sont POUCES ou MM (millimétres). POUCES est sélectionné par défaut.

1. Appuyer sur la touche Entrer pour selectionner le parametre en surbrillance.
2. Répéter les étapes 4 à 6 pour modifier le paramètre restant, le cas échéant.
3. Appuyer sur la touche Quitter pour revenir à l'écran du menu CONFIGURATION.

Panneau commande

Cette option du menu CONFIGURATION contrôle l'utilisation de l'indicateur sonore pour l'actionnement des touches et lors d'entrées non valides. Elle contrôle également le style de police d'affichage et le mode de fonctionnement par défaut du système de copie grand format.

Pour paramétre l'indicateur sonore, le style de l'affichage ou le mode de fonctionnement par défaut :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant pour selectionner PANNEAU DE COMMANDE.
4. Appuyer sur la touche Entrer pour selectionner PANNEAU DE COMMANDE. L'écran PANNEAU DE COMMANDE s'affiche. Voici un exemple d'écran PANNEAU DE COMMANDE.

Écran Panneau commande

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option INDICATEUR SONORE,TEXTE ou MODE PAR DÉFAUT.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance.
3. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance la valeur voulue pour l'option.

Pour l'option INDICATEUR SONORE, les choses sont ACTIVÉ ou DÉSACTIVÉ. ACTIVÉ est la valeur par défaut configurée en usine. L'indicateur sonore d'initialisation et l'alarme sonore d'anomalie ne sont pas affectés par cette sélection et ne peuvent être désactivés.

Pour l'option TEXTE, les可以选择 sont NORMAL ou GRAS. NORMAL est la valeur par défaut configurée en usine.

Pour l'option MODE PAR DELAUT, les choses sont COPIE ou NUMERISATION. COPIE est la valeur par défaut configurée en usine.

REMARQUE: Le réglage MODE PAR DéFAUT ne s'affiche que si la fonction Numérisation vers réseau est activée. Appuyer sur la touche Entrer pour sélectionner le paramètre en surbrillance.

1. Répéter les étapes 5 à 8 pour modifier un autre paramètre.
2. Appuyer sur la touche Quitter pour revenir à l'écran du menu CONFIGURATION.

Options de copie

La fonction OPTIONS DE COPIE du menu CONFIGURATION présente un sous-menue comportant lesCHOIX suivants:

SERIES DE SUPPORTS : définit les formats standard de support pour les formats d'impression préréglés. Le tableau 5 montre les formats standard de support et leurs dimensions.
- F格式S DE SUPPORT PERSONNALISÉS : définit des formats personnalisés de support pour les formats d'impression préréglés.
PRÉRÉGLAGES R/A PERSONNALISÉS : définit les taux de réduction/agrandissement.
- IMAGERIE : définit les options d'impression.

Pour acceder au menu OPTIONS DE COPIE :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que OPTIONS DE COPIE soit affché. Le menu OPTIONS DE COPIE s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option sélectionnée est mise en surbrillance.

OPTIONS DE COPIE

SÉRIÉ DE SUPPORTS

FORMATS DE SUPPORT PERSONNALISÉS

PRÉRÉGLAGES R/A PERSONNALISÉS

Écran Options de copie

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance. L'écran de l'option selectionnée s'affiche.

Tableau 2. Formats pour Séries de supports

Choisir le format	Pour afficher les dimensions	Dimensions (largeur x longueur)
ANSI	A	8,5 x 11 po (215,9 x 279,4 mm)
	B	11 x 17 po (279,4 x 431,8 mm)
	C	17 x 22 po (431,8 x 558,8 mm)
	D	22 x 34 po (558,8 x 863,6 mm)
	E	34 x 44 po (836,6 x 1117,6 mm)
ARCH	A	9 x 12 po (228,6 x 304,8 mm)
	B	12 x 18 po (304,8 x 457,2 mm)
	C	18 x 24 po (457,2 x 609,6 mm)
	D	24 x 36 po (609,6 x 914,4 mm)
	E	36 x 48 po (914,4 x 1219,2 mm)
	30	30 x 42 po (76,2 x 106,7 mm)
ISO A	A4	210 x 297 mm
	A3	297 x 420 mm
	A2	420 x 594 mm
	A1	594 x 841 mm
	A0	841 x 1189 mm
ISO B	B4	250 x 353 mm
	B3	353 x 500 mm
	B2	500 x 707 mm
	B1	707 x 1000 mm
JIS B	B4	257 x 364 mm
	B3	364 x 515 mm
	B2	515 x 728 mm
	B1	728 x 1030 mm

Série de supports

L'option SERIES DE SUPPORTS contrôle les séries de supports standard affichées lorsque Prépréglé est sélectionné dans la zone Réception du panneau de commande du système de numérisation.

Il est possible de selectionner une ou plusieurs séries de supports à afficher. Voir le tableau 5 pour la liste des formats associés à chaque série de supports.

Pour activer/désactiver une série de supports :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que OPTIONS DE COPIE soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner OPTIONS DE COPIE. Le menu OPTIONS DE COPIE s'affiche.
5. Appuyer sur la touche Entrer pour selectionner SÉRIE DE SUPPORTS. L'écran SÉRIE DE SUPPORTS s'affiche. Voici un exemple d'écran SÉRIE DE SUPPORTS.

Écran Série de supports

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance une série de supports.
2. Appuyer sur la touche Entrer pour ACTIVER ou DÉSACTIVER la série de supports en surbrillance. Une coche apparait dans la case à gauche de la série activée. Par défaut, la norme ANSI est activée, toutes les autres sont DÉSACTIVÉES.
3. Répéter les étapes 6 et 7 pour chaque série de supports à activer ou désactiver.
4. Appuyer sur la touche Quitter pour revenir au menu OPTIONS DE COPIE.

Formats de support personnalisés

L'option FORMATS DE SUPPORT PERSONNALISÉS contrôle quels formats de support personnalisés sont affichés lorsque Préréglé est sélection dans la zone Réception du panneau de commande du système de numération. Il est possible de spécifique jusqu'à six formats de support personnalisés. Pour utiliser CONTRÔLE DU SCANNER, MODE : PRODUCTIVITÉ : PERSONNALISE, les formats personnalisés doivent être saisis dans FORMATS DE SUPPORT PERSONNALISÉS.

Pour spécifique un format de support personnelisé :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.

2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.

3. Appuyer sur la touche Suivant jusqu'à ce que OPTIONS DE COPIE soit mis en surbrillance.

4. Appuyer sur la touche Entrer pour selectionner OPTIONS DE COPIE. Le menu OPTIONS DE COPIE s'affiche.
5. Appuyer sur la touche Suivant pourmettre en surbrillance l'option FORMATS DE SUPPORT PERSONNALISÉS.
6. Appuyer sur la touche Entrer pour selectionner FORMATS DE SUPPORT PERSONNALISÉS. L'écran FORMATS DE SUPPORT PERSONNALISÉS s'affiche.

La première valeur "0.0" de chaque format "0.0 x 0.0" représentée la largeur. La deuxieme valeur "0.0" représentée la longueur.

REMARQUE: Les formats sont exprimés dans l'unité de mesure sélectionnée pour la machine. Voir "Localisation" dans le chapitre "Menu principal" pour plus de détails.

Voici un exemple d'écran F格式 DE SUPPORT PERSONNALISÉS. Dans cet exemple, l'unité d'affichage est le pouce (PO).

FORMATS DE SUPPORT PERSONNALISÉS (PO)

0.0 × 0.0

0.0 × 0.0

0.0.X 0.0

0.0.X0.0

0.0.X 0.0

Écran Formats de support personnelisés

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance le champ youlu.
2. Avec le pavé numérique, entrer la valeur voulue dans le champ sélectionné.
3. Les largeurs supérieures à 36 pouces (914 mm) ou inférieures à 11 pouces (297 mm) ne sont pas valides.
4. Appuyer sur la touche Entrer pour confirmer la valeur.
5. Répéter les étapes 7 à 9 jusqu'à ce que tous les formats voulus soient configurés.

REMARQUE : Tous les formats personnalisés qui ne sont pas définis sont automatiquement remis à zéro et ne s'affichent nulle part ailleurs.

1. Appuyer sur la touche Quitter pour revenir au menu OPTIONS DE COPIE.

PRÉRÉGLAGES R/A PERSONNALISÉS

L'option PRÉRÉGLAGES R/A PERSONNALISÉS contrôle les taux de réduction/agrandissement affichés lorsque Préréglé est sélectionné dans la zone Réduction/Agrandissement du panneau de commande du système de numérisation. Il est possible de spécifique jusqu'à six taux de réduction/agrandissement préréglés.

Pour spécifique un taux de réduction/agrandissement préréglé :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.

2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.

3. Appuyer sur la touche Suivant jusqu'à ce que OPTIONS DE COPIE soit mis en surbrillance.

4. Appuyer sur la touche Entrer pour selectionner OPTIONS DE COPIE. Le menu OPTIONS DE COPIE s'affiche.
5. Appuyer sur la touche Suivant jusqu'à ce que PRÉRéGLAGES R/A PERSONNALISÉS soit mis en surbrillance.
6. Appuyer sur la touche Entrer pour selectionner PRERÉGLAGES R/A PERSONNALISÉS. L'écran PRERÉGLAGES R/A PERSONNALISÉS s'affiche. Voici un exemple d'écran PRERÉGLAGES R/A PERSONNALISÉS.

PRÉRÉGLAGES R/A PERSONNALISÉS

100.0%

100.0%

100.0%

100.0%

100.0%

100.0%

Écran Prééglages R/A personnelisés

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance la valeur à changer.
2. Entrer la valeur voulue à l'aide du pavé numérique. La plage des valeurs valides va de 25 à 400%.

REMARQUE: Les valeurs en double ne sont pas affichées dans la liste des taux de réduction/agrandissement pré régés. Il est possible de supprimer une valeur pré régée de la liste en entrant une valeur de 100.0%.

1. Appuyer sur la touche Entrer pour confirmer la valeur.
2. Répéter les étapes 7 à 9 pour chaque valeur à changer.
3. Appuyer sur la touche Quitter pour revenir au menu OPTIONS DE COPIE.

IMAGERIE

L'option IMAGERIE permet d'exécuter les opérations suivantes :

• ROTATION AUTO: active ou désactive la rotation automatique de l'image. Si ROTATION AUTO est activé, l'image numérique estlectroniquement pivotée de 90 degrés uniquement pour correspondre à l'une des dimensions de page, empêcher le rognage sur le rouleau sélectionné ou corriger l'orientation pour une utilisation avec la plieuse.
• PRÉSERVATION DES TRAITS EN MODE RÉDUCTION : utiliser cette fonction pour activer/désactiver la préreservation des traits lors de la réduction de documents en mode normal ou en mode en trait.

LONGUEUR MAXIMALE DE LA COPIE : pour connaître la longueur maximale de copie du système de numérisation, Sélectionner la touche Menu > Configuration > Options de copie > Imagerie > Longueur maximale de la copie. La valeur par défaut est 100 pieds. Pour le 6030/6050/6050A, la copie numérique est coupée à 3 mètres.

AVERTISSEMENT : Les documents d'un format supérieur à la capacité maximum de l'imprimante peuvent ne pas s'imprimer correctement, voir ne pas s'imprimer du tout.

Pour activer ou désactiver les options IMAGERIE :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que OPTIONS DE COPIE soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner OPTIONS DE COPIE. Le menu OPTIONS DE COPIE s'affiche.
5. Appuyer sur la touche Suivant jusqu'à ce que IMAGERIE soit en surbrillance.
6. Appuyer sur la touche Entrer pour selectionner IMAGERIE. Appuyer sur la touche Entrer pour selectionner IMAGERIE. Voici un exemple d'écran IMAGERIE est indiqué ci-dessous.

IMAGERIE

ROTATION AUTO
PRESERVATION DES TRAITS EN MODE RÉDUCTION

LONGUEUR MAXIMALE DE LA COPIE 3048 CM (1200,0 PO)

Écran Imagerie

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour activer ou désactiver l'option en surbrillance. Une coche apparait dans la case à gauche de l'option quand celle-ci est sélectionnée. Le réglage par défaut usine est ROTATION AUTO.
3. Répéter les étapes 7 à 8 pour activer ou désactiver PRÉSERVATION DES TRAITS EN MODE RÉDUCTION, le cas échéant.
4. Appuyer sur la touche Quitter pour revenir au menu OPTIONS DE COPIE.

Améliorations de l'image

Les réglages de la fonction AMÉLIORATION DE L'IMAGE sont utilisés pour améliorer l'apparance des images couleur numériées, en particulier les documents couleur en demi-teinte (par exemple, des cartes).

Cette fonction améliore considérablement l'impression d'un échantillon couleur lors de l'utilisation de la fonction Numérisation vers imprimante - Couleur.

Pour activer les fonctions AMÉLIORATIONS DE L'IMAGE, procédé comme suit :

1. Appuyer sur la touche Menu.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que AMÉLIORATIONS DE L'IMAGE soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner AMELIORATIONS DE L'IMAGE. L'écran du menu AMELIORATIONS DE L'IMAGE s'affiche.
5. Appuyer sur la touche Suivant pourmettre en surbrillance QI COULEUR.
6. Appuyer sur la touche Entrer pour selectionner QI COULEUR. L'écran QI COULEUR s'affiche.

Écran Améliorations de l'image

1. Appuyer sur la touche Suivant pour selectionner l'option d'amélioration souhaïée :

AUCUNE: aucune correction n'est appliquée à la couleur numérique.
- SRVB : les couleurs numériées sont converties en l'espace couleur SRVB (Standard Rouge Vert Bleu)
- CONTRASTE ADAPTATIF : les couleurs numériées sont tout d'abord converties en l'espace couleur SRVB, puis sont améliorées en utilisant un algorithme de contraste adaptatif. La correction modifie les points blancs, points noirs des images.

REMARQUE : Une amélioration plus avancée de l'image demi-teinte couleur peut être obtenue lors de l'impression en activant la méthode Erreur de diffusion - Demi-teinte de trame du Gestionnaire d'imprimante Web PMT du contrôleur. Le réglage figure sur la page Valeurs par défaut de traitement. Sélectionner Diffusion d'erreur à partir du menu déroulant Méthode de demi-teinte de trame.

1. Appuyer sur la touche Entrer pour selectionner le parametre d'amélioration.
2. Appuyer sur la touche Suivant pour selectionner MODE NORMAL, puis appuyer sur Entrer pour selectionner le mode Normal.
3. Appuyer sur les touches Précédent et Suivant pour faire défiler jusqu'à rou réglage QI OPTIMALE et PLUS RAPIDE et appuyer sur la touche Entrer. QI OPTIMALE est la valeur par défaut configurée en usine.
4. Appuyer sur la touche Suivant pour selectionner SUPPRESSION DU FOND DYNAMIQUE. Puis appuyer sur la touche Entrer pour activer/désactiver la SUPPRESSION DU FOND DYNAMIQUE. Le fait de désactiver SUPPRESSION DU FOND DYNAMIQUE active SUPPRESSION DU FOND STATIQUE. SUPPRESSION DU FOND DYNAMIQUE est la valeur par défaut et doit être utilisée pour la plupart des types de documents.
5. Appuyer sur la touche Entrer pour confirmer la selection.
6. Appuyer sur la touche Quitter pour revenir au menu CONFIGURATION.

Temporisateurs

L'option TEMPORISATEURS du menu CONFIGURATION permet de définir les valeurs pour les fonctions de temporisation. Le fait d'appuyer sur une touche ou de numériser un document permet de réinitialiser les temporisations.

Les temporisations sont les suivantes :

• FONCTION: contrôle combien de temps les paramètres de la fonction en cours restent actifs après la dernière sélection de touche, la fin de la numérisation ou l'insertion d'un document dans le système de numérisation. La temporisation FONCTION peut prendre une valeur comprise entre 0 et 99 minutes. Par défaut, la valeur configurée en usine est 5 minutes. Une valeur de 0 indique que cette fonction n'expire jamais.

REMARQUE : Pour éviter la perte d'images, la temporisation FONCTION n'est pas activée pendant le processus de création de produits.

• PAUSE IMPRIMANTE: contrôle la durée pendant laquelle l'imprimante reste en mode Pause sans interruption reçue du panneau de commande du système de numération. Cette temporisation est associée aux travaux interrompus pour permettre l'impression d'un travail de copie. La plage permise va de 1 à 99 minutes. Par défaut, la valeur configurée en usine est 1 minute.
  SUPPRESSION DE FICHIER : définit la durée maximum pendant laquelle un fichier d'image numérique demeure stocké dans le système de fichiers avant d'être supprimé. Cette temporisation concerne uniquement les fichiers numériés en mode PRÉT POUR LA NUMÉRISATION. Ce temporisateur peut prendre une valeur entre 1 et 24 heures, par incrèments de 1 heures. Lorsqu'un fichier est numérique, il recoit un horodatage. Lorsque la durée de stockage du fichier sur le disque dur dépasse la valeur de la temporisation SUPPRESSION DE FICHIER, le fichier est automatiquement supprimé pour faire place à de nouveaux fichiers. Par défaut, la valeur configurée en usine est 24 heures. ÀpRES la suppression des fichiers, le repertoire est supprimé si aucun autre fichier n'y est numérique.

Pour régler une temporisation :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que TEMPORISATEURS soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour sélectionner TEMPORISATEURS. L'écran TEMPORISATEURS s'affiche.

Écran Temporisateurs

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance le temporisateur voulue.
2. Appuyer sur la touche Entrer pour selectionner le temporisateur en surbrillance.
3. Utiliser le pavé numérique pour entrer la valeur de temporisation.
4. Appuyer sur la touche Entrer pour confirmer la valeur.
5. Répéter les étapes 5 à 8 pour paramétre d'autres temporisateurs.
6. Appuyer sur la touche Quitter pour revenir à l'écran du menu CONFIGURATION.

Mode Veille

L'option MODE VEILLE du menu CONFIGURATION permet de définir le nombre d'heures d'inactivité après lequel le système entre en mode Veille.

Pour régler le mode Veille :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.

2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.

3. Appuyer sur la touche Suivant jusqu'à ce que MODE VEILLE soit mis en surbrillance.

4. Appuyer sur la touche Entrer pour selectionner MODE VEILLE. L'écran MODE VEILLE s'affiche.

MODE VEILLE RETARD MODE VEILLE (0 - 4 HR): 3

Écran Mode Veille

1. Utiliser le pavé numérique pour entrer la valeur pour le mode Veille. La plage valide va 0 à 4 heures. Par défaut, la valeur configurée en usine est 3 heures.
2. Appuyer sur la touche Entrer pour confirmer la valeur.
3. Appuyer sur la touche Quitter pour revenir à l'écran du menu CONFIGURATION.

Contrôle du scanner

L'option CONTRÔLÉ DU SCANNER du menu CONFIGURATION permet de régler les options de début et de fin de numérisation. Elle comprend les fonctions suivantes :

• NUMÉRISATION AUTO : indique au système de numérisation s'il doit demarrer automatiquement la numérisation lorsque le document est inséré (ACTIVE) ou attendre que la touche Demarrer soit Sélectionnée (DÉSACTIVÉ). La valeur par défaut configurée en Usine est ACTIVÉ.
• RETOUR DU DOCUMENT : indique au système de numérisation s'il doit, une fois la numérisation terminée, éjecter le document par l'avant (AVANT) ou par l'arrête, dans le bac de réception (ARRIÈRE). La valeur par défaut configurée en usine est ARRÊIRE.

REMARQUE : Voir le section Contrôle du scanner pour plus d'informations.

MODE: (PRODUCTIVITE est la valeur par défaut).

LARGEUR EN MANUEL : l'utiliseur doit entre la largeur du document et centerr très soigneusement le document. Dans ce mode, le document sera prénumérique.
LARGEUR AUTO: active la détction automatique de la largeur du document. Dans ce mode, le document sera prénumérique.
LARGEUR AUTO/CENTRAGE AUTO: active le centrage automatique de l'image et la détction automatique de la largeur. Cette sélection est la valeur par défaut. Dans ce mode, le document sera prénumérique.
- PRODUCTIVITÉ : cette fonction n'utilise pas CENTRAGE AUTO, l'opérateur doit donc aligner manuellement le document entre les guides de support du chargeur. Les capteurs de largeur permettent d'éliminer le besoin d'une prénumérisation, augmentant par conséquent le début global du système et entrainant ainsi une meilleure productivité. Lorsque cette fonction est utilisée, l'opérateur doit sélectionner les séries de supports ANSI, ARCH, ISO A, ISO B JIS B et PERSONNALISÉ etc, puisque le nombre de capteurs qui peuvent être fournis ne peut contrôler chaque type de support. Pour utiliser le MODE : PRODUCTIVITÉ : PERSONNALISÉ, les formats personalisés doivent être entrés dans l'écran FORMATS DE SUPPORT PERSONNALISÉS (seLECTIONNER la touche Menu, CONFIGURATION > OPTIONS DE COPIE).

Pour configurer les fonctions de Contrôle du scanner :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Entrer pour selectionner CONFIGURATION. L'écran du menu CONFIGURATION s'affiche.
3. Appuyer sur la touche Suivant jusqu'à ce que CONTROLLE DU SCANNER soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner CONTROLLE DU SCANNER. L'écran CONTROLLE DU SCANNER s'affiche.

CONTRÔLÉ DU SCANNER

NUMERISATION AUTO

RETOUR DU DOCUMENT :

MODE:

LARGEUR AUTO/CENTRAGE AUTO

Écran Contrôle du scanner

1. Appuyer sur la touche Précédent ou Suivant pour Sélectionner la fonction voulue.
2. Appuyer sur la touche Entrer pour confirmer la selection.
3. Appuyer sur la touche Précédent ou Suivant pour sélectionner le réglage souhaité.

Pour NUMÉRISATION AUTO, il est possible d'activer ou désactiver la fonction. Une coche apparait dans la case à gauche de l'options quand celle-ci est sélectionnée. La valeur par défaut configurée en usine est Activé.
- Pour RETOUR DU DOCUMENT, les sélections possibles sont AVANT et ARRÊIRE. La valeur par défaut configurée en usine est AVANT.

• Pour MODE : utiliser la touche Précédent ou Suivant pour sélectionner l'option souhaïée et appuyer sur la touche Entrer pour confirmer le besoin. Les options sont LARGEUR EN MANUEL, LARGEUR AUTO, LARGEUR AUTO/CENTRAGE AUTO ou PRODUCTIVITÉ. Si PRODUCTIVITÉ est sélectionné, utiliser la touche Précédent ou Suivant pour sélectionner ANSI, ARCH, ISO A, ISO B, JISB ou PERSONNALISE.
  Utiliser le paramètre PERSONNALISÉ lorsque des documents de séries mixtes sont numériés dans le même travail. La sélection PERSONNALISÉ utilise les formats personnalisés entrés dans l'écran FORMATS DE SUPPORT PERSONNALISÉS (Touche Menu > CONFIGURATION > OPTIONS DE COPIE).

FORMATS DE SUPPORT PERSONNALISÉS (PO)

0.0 X 0.0

0.0 × 0.0

0.0 × 0.0

0.0.X 0.0

0.0.X 0.0

0.0.X 0.0

Écran Formats de support personnelisés

1. Appuyer sur la touche Quitter pour revenir à l'écran du menu CONFIGURATION.

Menu Informations système

L'option INFORMATIONS SYSTÉME du MENU PRINCIPAL propose les sélections suivantes :

• DESCRIPTION DU SYSTÉME : présente les informations relatives à chaque composant connecté au système de copie grand format.
• LISTE D'ANOMALIES RÉCENTES : affiche les anomalies les plus récentes associées au système de numérisation.
• IMPRESSIONS DE CONFIGURATIONS : imprime les pages de configuration du copieur et de l'imprimante.

Pour acceder au menu INFORMATIONS SYSTÉME :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option INFORMATIONS SYSTÉME.
3. Appuyer sur la touche Entrer pour selectionner INFORMATIONS SYSTÉME. Le menu INFORMATIONS SYSTÉME s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option selectionnée est mise en surbrillance.

Écran Informations système

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. Le menu ou l'écran de l'option sélectionnée s'affiche.

Description du système

L'option DESCRIPTION DU SYSTÉME du menu INFORMATIONS SYSTÉME affiche les données d'identification du modèle et la version du micrologiciel pour chaque composant connecté au système de copie grand format.

Pour afficher les informations relatives à chaque composant :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option INFORMATIONS SYSTÉME.
3. Appuyer sur la touche Entrer pour selectionner INFORMATIONS SYSTÉME. Le menu INFORMATIONS SYSTÉME s'affiche.
4. Appuyer sur la touche Entrer pour selectionner DESCRIPTION DU SYSTÉME. L'écran DESCRIPTION DU SYSTÉME s'affiche.

DESCRIPTION DU SYSTÉME

SCANNER

CONTROLEUR

PANNEAU DE COMMANDE

Écran Description du système

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance le composant pour lequel les informations sont souhaitées.
2. Appuyer sur la touche Entrer pour selectionner le composant en surbrillance. L'écran du composant selectionné s'affiche. Voici des exemples d'écran de composant.

SCANNER

MODEL: SYSTÉME DE NUMÉRISATION XEROX GRAND FORMAT

MICROLOGICIEL : 3.2.8

Écran Scanner

CONTROLEUR

MODEL: 4

MICROLOGICIEL:10.0

MÉMOIRE RAM : 512 Mo

Écran Contrôleur

REMARQUE: L'écran CONTRÔLÉUR affiche également la quantité de mémoire vivie (RAM).

PANNEAU DE COMMANDE

MODELE:1

MICROLOGICIEL : 1.1.0

Écran Panneau commande

IMPRIMANTE

MODELE : XEROX XXXX GRAND FORMAT

MICROLOGICIEL: XXX

Écran Imprimante

REMARQUE: XXXX représenté le nom de l'imprimante.

MODULE DE FINITION

MODELE:

AUCUN

Écran Module de finition

REMARQUE: Cét écran identifie le module de finition, siprésent. Si,aucun module de finition n'est installé, MODELE indique AUCUN. Si une plieuse est installee, l'écran MODULE DE FINITION indique la configuration de la plieuse connectée.

1. Appuyer sur la touche Quitter pour revenir à l'écran DESCRIPTION DU SYSTÉME.

Listedanomalies récentes

L'option LISTE D'ANOMALIES RÉCENTES du menu INFORMATIONS SYSTème répertorie les anomalies les plus récentes associées au système de numérisation. Les messages d'erreur sont enregistrés dans le contrôleur. Chaque message d'erreur contient un code d'anomalie et un horodatage numérique. Lors d'un appel au Centre Services Xerox, cette information peut être demandée.

Pour afficher la liste d'anomalies récentes :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option INFORMATIONS SYSTÉME.
3. Appuyer sur la touche Entrer pour selectionner INFORMATIONS SYSTÉME. Le menu INFORMATIONS SYSTÉME s'affiche.
4. Appuyer sur la touche Suivant pourmettre en surbrillance l'option LISTE D'ANOMALIES RÉCENTES. Appuyer sur la touche Entrer pour selectionner la LISTE D'ANOMALIES RÉCENTES.L'écran LISTE D'ANOMALIES RÉCENTES s'affiche.Voici un exemple d'écran LISTE D'ANOMALIES RÉCENTES.La première colonne correspond à la durée en secondes écoulée depuis le 1er janvier 1970.C'est ce qui est utilisé pour déterminer la date et l'heure du système actuel.
5. Les codes d'anomalie de la seconde colonne sont répertoriés dans la section Résolution des problèmes.

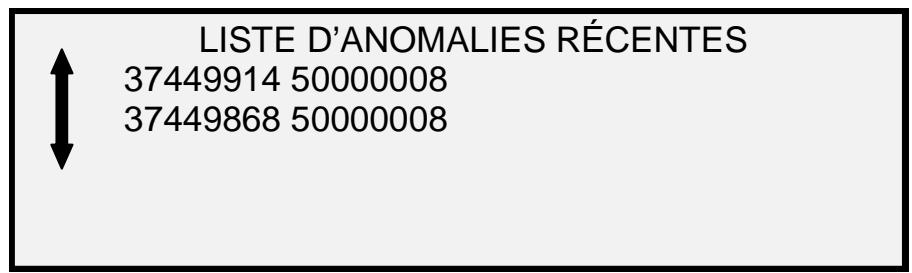

Écran Liste d'anomalies récentes

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste.
2. Appuyer sur la touche Quitter pour revenir au menu INFORMATIONS SYSTÉME.

Impressions de configurations

L'option IMPRESSIONS DE CONFIGURATIONS du menu INFORMATIONS SYSTÉME permet d'imprimer l'une des sélections suivantes :

• Configuration du copieur
• Configuration imprimante
  Paramètres imprimante
• Toutes les impressions de configurations.

Pour imprimer une configuration :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option INFORMATIONS SYSTÉME.
3. Appuyer sur la touche Entrer pour selectionner INFORMATIONS SYSTÉME. Le menu INFORMATIONS SYSTÉME s'affiche.
4. Appuyer sur la touche Précédent ou Suivant jusqu'à ce que IMPRESSIONS DE CONFIGURATIONS soit mis en surbrillance.
5. Appuyer sur la touche Entrer pour selectionner IMPRESSIONS DE CONFIGURATIONS. L'écran IMPRESSIONS DE CONFIGURATIONS s'affiche.

Écran Configuration

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance la page de configuration à imprimer.
2. Appuyer sur la touche Entrer pour selectionner la configuration en surbrillance. L'écran de la configuration selectionnée s'affiche. La réponse par défaut est OUI.

Voici une illustration de l'écran CONFIGURATION DU COPIEUR.

CONFIGURATION DU COPIEUR

FILE VERS L'IMPRIMANTE: OUI

Écran Configuration du copieur

1. Appuyer sur la touche Entrer pour confirmer la reponse. Un message d'etat s'affiche indiquant que la configuration a eté mise en file d'attente sur l'imprimante.

Voici des illustrations des autres écrans IMPRESSIONS DE CONFIGURATIONS avec le message d'objet.

CONFIGURATION IMPRIMANTE

FILE VERS L'IMPRIMANTE: OUI

Écran Configuration imprimante

PARAMÉTRES IMPRIMANTE

FILE VERS L'IMPRIMANTE: OUI

Écran Paramètres imprimante

TOUTES LES IMPRESSIONS DE CONFIGURATIONS

FILE VERS L'IMPRIMANTE: OUI

Écran Toutes les impressions de configurations

1. Appuyer sur la touche Quitter pour revenir à l'écran IMPRESSIONS DE CONFIGURATIONS.

Menu Administration système

L'option ADMINISTRATION SYSTÉME du MENU PRINCIPAL est réservée à l'administrateur système. L'accès à cette option n'est permitted qu'après saisie du mot de passer administrateur.

Lorsque cette option est selectionnée, l'administrateur système est immédiatement invite à entrer son mot de passer. Voir "Saisie du mot de passer de l'administrateur système" dans ce chapitre pour les informations complètes concernant la saisie du mot de passer.

Une fois le mot de passer de l'administrateur système entre correctement, le menu ADMINISTRATION SYSTÉME s'affiche. Il propose les options suivantes :

• MODE DE COMPTABILISATION DES TRAVAUX : permet à l'administrateur système d'activer le mode de facturation des travaux. Les options sont DÉSACTIVÉ, ACTIVÉ et OPTIONNEL. La valeur par défaut est DÉSACTIVÉ.
• SYSTÉME DE FICHIERS: permet à l'administrateur système de visualiser et de supprimer les données des comptes.
• MODIFICATION DU MOT DE PASSE : permet à l'administrateur système de changer le mot de passer de l'administrateur système.

PARAMÉTRES DE SECURITÉ : permet à l'administrateur système de paramétrer la fonction de rappel d'image. La réécriture immédiate des données aux specifications DOD est considérée comme fiable à tous les stades du processus. Toutes les données seront supprimées, qu'elle que soit l'opération executée par le client.

Saisie du mot de passer de l'administrateur système

L'accès au menu ADMINISTRATION SYSTÉME exige la saisie du mot de passage de l'administrateur système.

Pour entrer le mot de passer de l'administrateur système :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Précédent ou Suivant jusqu'à ce que ADMINISTRATION SYSTÉME soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner ADMINISTRATION SYSTÉME. L'écran ADMINISTRATION SYSTÉME de saisie du mot de passer s'affiche.

ADMINISTRATION SYSTÉME
ENTRER MOT DE PASSE :

Écran Administration système

1. Utiliser le pavé numérique pour entrer le mot de passer. Le mot de passer s'affiche sous forme d'astérisques.
2. Appuyer sur la touche Entrer pour confirmer l'entrée du mot de passer. Le menu ADMINISTRATION SYSTÉME s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option sélectionnée est mise en surbrillance.

SYSTEME

MODE DE COMPTABILISATION DES TRAVAUX

SYSTÉME DE FICHIERS

MODIFICATION DU MOT DE PASSE

PARAMÉTRES DE SECURITÉ

Écran Systeme

REMARQUE: Si un mot de passer ne correct est entré, un message d'erreur s'affiche (voir ci-dessous). Entrer de nouveau le mot de passer.

Écran Administration système

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options d'administration système.
2. Appuyer sur la touche Entrer pour selectionner l'option voulue.

Mode de comptabilisation des travaux

L'option MODE DE COMPTABILISATION DES TRAVAUX du menu Administration système permet à l administrateur système d'activer ou de désactiver la facturation des travaux. Les options sont DÉSACTIVÉ, ACTIVÉ et OPTIONNEL. La valeur par défaut est DÉSACTIVÉ.

Système de fichiers

L'option SYSTÉME DE FICHIERS du menu ADMINISTRATION SYSTÉME présente un sous-menu compteant les CHOIX suivants :

• MONTRER PAR RÉPERTOIRE: permet à l'administrateur système d'afficher le nombre d'images stockées dans chaque répertoire et le pourcentage de l'espace disque total occupe par ce réseau.
• SUPPRIMER IMAGES : permet à l'administrateur système de supprimer toutes les images numériées d'un réseau calculé.
• SUPPRIMER TOUTES LES IMAGES : permet à l'administrateur système de supprimer toutes les images stockées sur le disque dur.

Pour acceder au menu SYSTÉME DE FICHIERS :

1. Acceder au menu ADMINISTRATION SYSTÉME. Voir "Saisie du mot de passer de l'administrateur système" dans ce chapitre.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option SYSTÉME DE FICHIERS.
3. Appuyer sur la touche Entrer pour selectionner SYSTÉME DE FICHIERS. Le menu SYSTÉME DE FICHIERS s'affiche.

SYSTEME DE FICHIERS

MONTRER PAR REPERTOIRE

SUPPRIMER IMAGES

SUPPRIMER TOUTES LES IMAGES

Écran Système de fichiers

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option voulue.
2. Appuyer sur la touche Entrer pour selectionner l'option en surbrillance.

Affichage des informations sur les images mémorisées par répertoire

L'option MONTRER PAR RÉPERTOIRE permet à l'administrateur système d'afficher la liste du nombre d'images stockées dans répertoire ainsi que le pourcentage de l'espace disque total occupe par chaque compte.

Pour afficher les informations sur les images numériées par compte :

1. Acceder au menu ADMINISTRATION SYSTÉME. Voir "Saisie du mot de passage de l'administrateur système" dans ce chapitre.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option SYSTÉME DE FICHIERS.
3. Appuyer sur la touche Entrer pour selectionner SYSTÉME DE FICIHERS. Le menu SYSTÉME DE FICIHERS s'affiche.
4. Appuyer sur la touche Entrer pour selectionner MONTRER PAR RÉPERTOIRE. L'écran MONTRER PAR RÉPERTOIRE s'affiche. L'illustration suivante est un exemple de répertoire de l'écran MONTRER PAR RÉPERTOIRE.

REMARQUE: Les repertoires ne contenant pas de fichiers ne sont pas affichés. Ils sont supprimés.

MONTRER PAR RÉPERTOIRE

RéPERTOIRE

COMPTE

TAILLE (%)

images

2^*

<1

images

35

2

Écran Montré par répertoire

Pour chaque répertoire, le nom de compte (RéPERTOIRE), le nombre d'images stockées pour ce répertoire (COMPTE) et le pourcentage de l'espace disque total occupé par ce compte (TAILLE (%)) sont affichés. La longueur du nom de répertoire peut désigner les informations associées à un répertoire à la ligne suivante. De plus, si le nom du répertoire dépasse la limite de caractères de la première ligne, le nom sera tronqué à la largeur de l'écran.

Appuyer sur la touche Précédent ou Suivant pour parcourir la liste.

La présence d'une astérisque dans le champ COMPTE indique que des images en mémoire n'ont pas encore été traitées. Un “<1” dans le champ TAILLE indique que ce compte utilise moins de 1% de la capacité totale d'espace disque dans le système de fichiers.

1. Appuyer sur la touche Quitter pour revenir au menu SYSTÉME DE FICHIERS.

L'option SUPPRIMER IMAGES permet à l administrateur système de supprimer toutes les images stockées pour un compte donné.

Pour supprimer toutes les images stockées pour un compte :

Suppression des images stockées par répertoire

1. Acceder au menu ADMINISTRATION SYSTÉME. Voir "Saisie du mot de passer de l'administrateur système" dans ce chapitre.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option SYSTÉME DE FICHIERS.
3. Appuyer sur la touche Entrer pour selectionner SYSTÉME DE FICHIERS. Le menu SYSTÉME DE FICHIERS s'affiche.
4. Appuyer sur la touche Suivant pourmettre en surbrillance l'option SUPPRIMER IMAGES.
5. Appuyer sur la touche Entrer pour selectionner SUPPRIMER IMAGES. L'écran SUPPRIMER IMAGES s'affiche.

Écran Supprimer images

1. Utiliser le pavé numérique pour entrer le nom du réseau dont les images doivent être supprimées.
2. Appuyer sur la touche Entrer pour confirmer le numero de compte. Un message de confirmation de la suppression s'affiche. Par défaut, la reponse est NON. Voici un exemple d'écran SUPPRIMER IMAGES.

Écran Supprimer images. Étes-vous sûr ?

1. Appuyer sur la touche Précédent ou Suivant pour changer la réponse en OUI.
2. Appuyer sur la touche Entrer pour confirmer la suppression. Pendant la suppression, le message "SUPPRESSION DE ...." s'affiche. La suppression terminée, l'etat passé à IMAGES SUPPRIMÉES. L'exemple ci-dessous montre l'écran de suppression.

SUPPRIMER IMAGES

RéPERTOIRE :

Images

IMAGES SUPPRIMÉES

Écran Supprimer images - Images supprimées

1. Appuyer sur la touche Quitter pour revenir au menu SYSTÉME DE FICHIERS.

L'option SUPPRIMER TOUTES LES IMAGES permet à l administrateur système de supprimer toutes les images stockées dans le système de fichiers.

Suppression de toutes les images stockées

Pour supprimer toutes les images stockées :

1. Acceder au menu ADMINISTRATION SYSTème. Voir "Saisie du mot de passage de l'administrateur système" dans ce chapitre.
2. Appuyer sur la touche Suivant pourmettre en surbrillance l'option SYSTÉME DE FICHIERS.
3. Appuyer sur la touche Entrer pour selectionner SYSTÉME DE FICHIERS. Le menu SYSTÉME DE FICHIERS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que SUPPRIMER TOUTES LES IMAGES soit mis en surbrillance.
5. Appuyer sur la touche Entrer pour selectionner SUPPRIMER TOUTES LES IMAGES. L'écran SUPPRIMER TOUTES LES IMAGES s'affiche. Par défaut, la réponse est NON.

SUPPRIMER TOUTES LES IMAGES

ÉTES-VOUS SÜR ?: NON

Écran Supprimer toutes les images

1. Appuyer sur la touche Précédent ou Suivant pour changer la réponse en OUI.
2. Appuyer sur la touche Entrer pour confirmer la suppression. Pendant la suppression, le message "SUPPRESSION DE...." s'affiche. La suppression terminée, l'etat passé à IMAGES SUPPRIMÉES.

Écran Supprimer toutes les images. Étes-vous sur?

1. Appuyer sur la touche Quitter pour revenir au menu SYSTÉME DE FICHIERS.

Modification du mot de passer

L'option MODIFICATION DU MOT DE PASSE du menu ADMINISTRATION SYSTème permet à l administrateur système de changer le mot de passer d'administration système.

Par défaut, le mot de passer de l'administrateur système sur un système nouvellement livré est 0 (zéro). L'administrateur système doit changer le mot de passer après la connexion initiale. Immediatement après, l'écran MODIFICATION DU MOT DE PASSE s'affiche. Le mot de passer doit être changé à ce moment.

Si le mot de passer en vigueur est perdu, contacter le Centre Services Xerox. Le technicien remettra le mot de passer à sa valeur par défaut de 0. L'administrateur système devra alors donner une nouvelle valeur au mot de passer.

REMARQUE: Si le mot de passer de l'administrateur système est changé sur le panneau de commande du système de numérisation, il est également changé pour l'imprimante. Ces deux mots de passer ont toujours la même valeur.

Pour changer le mot de passer de l'administrateur système :

1. Appuyer sur la touche Menu.
2. Acceder au menu ADMINISTRATION SYSTème. Voir "Saisie du mot de passage de l'administrateur système" dans ce chapitre.
3. Appuyer sur la touche Suivant jusqu'à ce que MODIFICATION DU MOT DE PASSE soit mis en surbrillance.
4. Appuyer sur la touche Entrer pour selectionner MODIFICATION DU MOT DE PASSE. L'écran MODIFICATION DU MOT DE PASSE s'affiche.

Écran Modification du mot de salle

1. Utiliser le pavé numérique pour entrer l'ancien mot de passer.
2. Appuyer sur la touche Entrer pour confirmer l'ancien mot de passer. L'écran MODIFICATION DU MOT DE PASSE invite à entrer le nouveau mot de passer.

MODIFICATION DU MOT DE PASSE ENTRER NOUVEAU MOT DE PASSE:

Écran Modification du mot de passer

1. Utiliser le pavé numérique pour entrer le nouveau mot de passer. Le mot de passée s'affiche sous forme d'astérisques.

REMARQUE: La plage valide pour les mots de passer est de 0 à 65535. Si le mot de passer en vigueur ou un mot de passer non valide est entré, un message d'erreur s'affiche. Entrer de nouveau le nouveau mot de passer.

1. Appuyer sur la touche Entrer pour confirmer le nouveau mot de passer. L'affichage MODIFICATION DU MOT DE PASSE invite confirmer le nouveau mot de passer.

MODIFICATION DU MOT DE PASSE CONFIRMER LE NOUVEAU MOT DE PASSE :

Écran Modification du mot de passer - Entrer nouveau mot de passer

1. Utiliser le pavé numérique pour confirmer le nouveau mot de passer. Le mot de passée s'affiche sous forme d'astérisques.
2. Appuyer sur la touche Entrer pour confirmer la seconde entrée. Le menu ADMINISTRATION SYSTÉME réapparait. Le nouveau mot de passée est pris en compte. L'ancien mot de passage n'est plus valide.

Paramètres de sécurité

Numérisation vers un site FTP : le transfert des images numériées peut se faire vers un maximum de 16 destinations de site FTP à distance. Les images numériées ne sont pas enregistrées sur le disque dur du contrôleur. La fonction FTP se trouve sur l'écran Mode échantillon.

Numérisation vers réseau : sans la plupart des installations, les utilisateurs peuvent rappeler la dernière image numérique (qui n'a pas été numérique vers un site FTP) et tous les paramètres associés avec cette image. L'image rappelée peut alors être imprimée sans avoir besoin de numériser à nouveau le document.

Cependant, pour des raisons de sécurité sur certains sites, il peut être nécessaire de désactiver la fonction de rappel d'image. L'option PARAMÉTRES DE SECURITÉ du menu Administration système permet à l administrateur système d'activer ou de désactiver la fonction de rappel d'image. Par défaut, cette option est ACTIVÉE.

Pour activer/désactiver la fonction de rappel d'image :

1. Appuyer sur la touche Menu.

2. Acceder au menu ADMINISTRATION SYSTème.

3. Appuyer sur la touche Suivant jusqu'à ce que PARAMÉTRES DE SÉCURITÉ soit mis en surbrillance.

4. Appuyer sur la touche Entrer pour selectionner PARAMÉTRES DE SECURITÉ. L'écran PARAMÉTRES DE SECURITÉ s'affiche.

PARAMÉTRES DE SECURITÉ

RAPPEL D'IMAGE : ACTIVÉ

Écran Paramètres de sécurité

1. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance la valeur voulue, ACTIVÉ ou DÉSACTIVÉ.
2. Appuyer sur la touche Entrer pour confirmer la selection.
3. Appuyer sur la touche Quitter pour revenir au menu ADMINISTRATION SYSTÉME.

Menu Diagnostics

L'option DIAGNOSTICS du Menu principal presente lesCHOix suivants :

REMARQUE: Un mot de passer est nécessaire pour acceder à certains diagnostics du scanner ci-dessous. Il ne peuvent être exécutés que par un technicien Xerox.

• COMPTEURS D'UTILISATION : permet de visualiser les informations d'utilisation (documents numérisés et supports imprimés).
• REMISE À ZÉRO DU COMPTEUR DU SCANNER : permet au technicien de remettre à zéro les données d'utilisation des documents numérisés. Le mot de passé de diagnostic est requis pour cette fonction.
  DIAGNOSTICS DU SCANNER : presente un sous-menu de procédures de diagnostic du système de numérisation. Certaines de ces procédures peuvent être exécutées à la fois par l'opérateur et par le technicien, mais ne doivent être exécutées par l'opérateur qu'avocat l'autorisation du technicien. L'accès à ces tests permet d'effectuer des diagnostics préliminaires par téléphone avant l'arrivée du technicien. D'autres procédures sont réservées au technicien et nécessitant l'entrée du mot de passer de diagnostic.
• IMPRESSION DE TEST D'INSTALLATION : permet au technicien d'imprimer une mire de test pour assister au diagnostic du système de numérisation.
• MOT DE PASSE : permet au technicien d'entrer le mot de passer donnant accès aux fonctions de diagnostic protégées par mot de passer.

Pour acceder au menu DIAGNOSTICS :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche. Les flèches noires indiquent que la liste du menu comporte des options qui ne sont pas visibles. L'option selectionnée est mise en surbrillance.

Menu Diagnostics

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. Le menu ou l'écran de l'option sélectionnée s'affiche.

Compteurs d'utilisation

Selectionner l'option COMPTEURS d'UTILISATION sur le menu DIAGNOSTICS pour visualiser les données d'utilisation complètes du système (documents numérisés et supports imprimés).

Pour visualiser la surface et l'utilisation de supports :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Entrer pour selectionner COMPTEURS D'UTILISATION. L'écran COMPTEURS D'UTILISATION s'affiche.

Cet écran indique l'utilisation par surface du système de numérisation et l'utilisation de supports. L'utilisation par surface du système de numérisation est mesure en unités carrees. L'utilisation de supports est mesure en unités linéaires et carrees. L'unité est soit le pied, soit le mètre, selon l'unité d'affichage sélectionnée pour le système de numérisation. Voir "Localisation" dans le chapitre "Menu principal" pour tous les détails concernant la configuration de l'unité d'affichage.

Voici un exemple d'écran COMPTEURS D'UTILISATION. Dans cet exemple, l'unité d'affichage est le mètre.

Écran Compteurs d'utilisation

1. ÀpRES avoir visualisé les informations d'utilisation, appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS.

Remise à zéro du compteur du scanner

L'option REMISE À ZÉRO DU COMPTEUR DU SCANNER du menu DIAGNOSTICS est réservée au technicien. Elle requiert l'entrée du mot de passage de diagnostic. Cette option permet au technicien de remettre à zéro les données d'utilisation des documents numérisés.

Diagnostics du scanner

L'option DIAGNOSTICS DU SCANNER du menu DIAGNOSTICS présente un sous-menue contenant lesCHOIXsuivants:

• ACCÉS À L'IMAGE : permet de valider le fonctionnement de la carte de traitement d'image et de la barre d'image.
• BARRE DE NUMÉRISATION : permet de calibrer la réponse de la barre de numérisation.
• TEST COMPLET DU SYSTÉME : permet d'exécuter tous les tests applicables au système de numérisation pour déterminer s'il fonctionne correctement.
  ÉCRITURE MNV : permet au technician de modifier le contenu de la mémoire non volatile du système de numérisation. Le mot de passage de diagnostic est requis pour cette fonction.
• REMISE AUX VALEURS DE MNV PAR DÉFAUT : permet au technician de rétablier les valeurs configurées en usine dans la MNV. Le mot de passer de diagnostic est requis pour cette fonction.
• COMPTEUR DE FIABILITÉ DU SCANNER : permet de collecter les données concernant la fiabilité du mécanisme de numérisation.
• ANOMALIES DU SCANNER (ORDONNÉES) : permet de visualiser les entrées du journal d'anomalies interne du scanner.
  ANOMALIES DU SCANNER (COMPTES) : permet de visualiser les dernières anomalies annulées.
  EFFACER LE JOURNAL DES ANOMALIES DU SCANNER: permet au technicien d'effacer le contenu du journal d'anomalies du scanner. Le mot de passer de diagnostic est requis pour cette fonction.
• NETTOYER LA ZONE DE CALIBRAGE : permet de déplacer rapidement la surface de calibrage en position de nettoyage.
• TEST DES ÉLÉMENTS : présente un sous-menu de procédures de diagnostic des composants du scanner. Certaines de ces procédures sont accessibles à l'opérateur et au technicien. D'autres sont réservées exclusivement au technicien et le mot de passé de diagnostic est alors requis.
• LECTURE MNV : permet d'examiner le contenu de la mémoire non volatile (MNV ou RAM).

Pour acceder au menu DIAGNOSTICS DU SCANNER :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER soit mis en surbrillance.
5. Appuyer sur la touche Entrer pourmettre en surbrillance l'option DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche. Les flèches noires indiquent que la liste du menu comporte des options qui ne sont pas visibles. L'option selectionnée est mise en surbrillance.

Écran Diagnostics du scanner

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. Le menu ou l'écran de l'option sélectionnée s'affiche.

Accès à l'image

Selectionner l'option ACCÉS À L'IMAGE pour valider le fonctionnement de la carte de traitement d'image et de la barre d'image.

Pour exécuter le diagnostic ACCÉS À L'IMAGE :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Entrer pour selectionner ACCÉS À L'IMAGE. L'écran ACCÉS À L'IMAGE s'affiche.

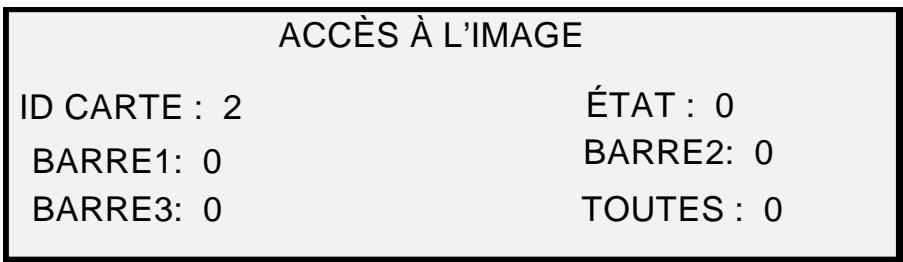

Écran Accès à l'image

Sur l'écran ACCÉS À L'IMAGE, le champ d'état pour tous les tests contient “0”. Àpres quelques secondes, le résultat des tests s'affiche. En l'absence de problème, le résultat du contrôle affiche RÉUSSI. Sinon, un code d'erreur est affché. Si un code d'erreur s'affiche, contacter le Centre Services Xerox.

1. Appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Barre de numérisation

Selectionner l'option BARRE DE NUMÉRISATION pour calibrer la réponse de la barre de numérisation.

Pour exécuter le diagnostic BARRE DE NUMÉRISATION :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.

2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.

3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant pourmettre en surbrillance l'option BARRE DE NUMERISATION.
7. Appuyer sur la touche Entrer pour selectionner BARRE DE NUMÉRISATION. L'écran BARRE DE NUMÉRISATION s'affiche.

BARRE DE NUMÉRISATION TEST DE CALIBRAGE

APPUYER SUR DÉMARRER POUR COMMENCER

Écran Barre de numérisation

1. Appuyer sur la touche Démarrer pour démarrer le test. Pendant l'exécution du contrôle, la ligne en bas de l'affichage indique "EN COURS".

Le test terminé, le résultat s'affiche. En l'absence de problème, l'écran RÉUSSI s'affiche. En cas de problème, le résultat du test affiche ÉCHEC suivi du CODE D'ERREUR : et d'une valeur hexadécimale entre 0 et FF. Si un code d'erreur s'affiche, contacter le Centre Services Xerox.

1. Appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

TEST COMPLET DU SYSTÉME

Selectionner l'option TEST COMPLET DU SYSTÉME pour exécuter tous les tests de diagnostic applicables au SYSTÉME DE NUMÉRISATION pour déterminer s'il fonctionne correctement.

Pour exécuter le diagnostic TEST COMPLET DU SYSTème :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que TEST COMPLET DU SYSTÉME soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner TEST COMPLET DU SYSTÉME. L'écran TEST COMPLET DU SYSTÉME s'affiche.

TEST COMPLET DU SYSTÉME

A)

B)

C)

D)

E)

F)

G)

H)

1)

APPUYER SUR DÉMARRER POUR COMMENCER

Écran Test complet du système

Neuf tests secondaires sont compris dans le test du système. Chaque litre de l'écran correspond à un contrôle secondaire :

a) Post Test 5: Contrôle de la MNV
b) Post Test 6: Communications moteur
c) Post Test 7: Total de contrôle du code SCVM
d) Post Test 8 : Charge SCVM (mémoire virtuelle du système de numérisation) et contrôle fonctionnel
e) Post Test 9: Interface Pixel Magic
f) Post Test A : Pixel Magic interne
g) Post Test B : Chemin video
h) Post Test C: Contrôle de l'alimentation 24V CC (Volts courant continu)
i) Post Test D : Lampe

1. Appuyer sur la touche Demarrer pour demarrer le test. Pendant l'exécution du test, la ligne en bas de l'écran indique "EN COURS".

Une fois les tests terminés, les résultats sont affichés. Si un test secondaire est réussi, un "P" s'affiche. Sinon, un "F" s'affiche. Si un "F" s'affiche, le test n'a pas abouti, une réparation est nécessaire.

1. Appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Écriture MNV

L'option ÉCRITURE MNV est réservée au technician et requiert l'entrée du mot de passage de diagnostic. Elle permet au technician de modifier le contenu de la mémoire non volatile du système de numérisation.

Remise aux valeurs de MNV par défaut

L'option REMISE AUX VALEURS DE MNV PAR DÉFAUT est réservée au technicien et requiert l'entrée du mot de passage de diagnostic. Elle permet au technicien de rétablier les valeurs par défaut configurées en usine dans la MNV.

Compteur de fiabilité du scanner

Selectionner l'option COMPTEUR DE FIABILITÉ DU SCANNER pour visualiser la valeur actuelle du compteur d'utilisation géné par le système de numérisation. Le compteur compte et affiche le nombre de pieds linéaires depuis le dernier effacement du journal d'anomalies du système de numérisation. Le nombre de pieds linéaires entre chaque anomalie est une indication de la fiabilité du système de numérisation.

Pour exécuter le diagnostic COMPTEUR DE FIABILITÉ DU SCANNER :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que COMPTEUR DE FIABILITÉ DU SCANNER soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner COMPTEUR DE FIABILITÉ DU SCANNER. L'écran COMPTEUR DE FIABILITÉ DU SCANNER s'affiche.

La fonction du compteur d'utilisation du scanner est de collecter des données concernant la fiabilité du mécanisme de numérisation du scanner. Ce compteur ne mesure que l'utilisation linéaire. L'unité d'affichage est le pied ou le mètre, selon le paramètre d'affichage sélectionné pour la machine. Voir "Localisation" dans le chapitre "Menu principal" pour tous les détails concernant la configuration de l'unité d'affichage.

Voici un exemple d'écran COMPTEUR DE FIABILITÉ DU SCANNER. Dans cet exemple, l'unité d'affichage est le pied.

COMPTEUR DE FIABILITÉ DU SCANNER
NUMÉRISATION LINÉAIRE (PIED): 5678
COULEUR (PIED): 0

Écran Compteur de fiabilité du scanner

1. Appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Anomalies du scanner (Ordonnées)

Selectionner l'option ANOMALIES DU SCANNER (ORDONNÉES) pour visualiser les entrées du journal d'anomalies interne du scanner.

Pour exécuter le diagnostic ANOMALIES DU SCANNER (ORDONNÉES) :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.

6. Appuyer sur la touche Suivant jusqu'à ce que ANOMALIES DU SCANNER (ORDONNÉES) soit mis en surbrillance.

7. Appuyer sur la touche Entrer pour selectionner ANOMALIES DU SCANNER (ORDONNEES). L'écran ANOMALIES DU SCANNER (ORDONNÉES) s'affiche.

La première ligne de l'écran indique la valeur du compteur de fiabilité interne au scanner au moment du dernier effacement du contenu du journal. Si le contenu du journal n'a jamais été effacé, cette valeur est égale à zéro. Cette ligne défile avec les données du journal.

La seconde et la troisième ligne contiennent les données des entrées de journal sous forme de colonnes. La première colonne indique le nombre de l'entrée du journal. La deuxième colonne indique le code d'erreur enregistré dans le journal. La troisième colonne montre la valeur du compteur d'utilisation interne du scanner au moment où l'anomalie a été détectée.

Voici un exemple d'écran ANOMALIES DU SCANNER (ORDONNÉES).

ANOMALIES DU SCANNER (ORDONNÉES)

Écran Anomalies du scanner (Ordonnées)

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste.

Les entrées sont représentées trois par trois à l'écran. Il est possible de visualiser toutes les entrées valides du journal d'anomalies du scanner à partir de cet écran. Les entrées de journal vides ne sont pas affichées.

1. ÀpRES avoir visualisé les données du journal d'anomalies, appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Anomalies du scanner (comptes)

Selectionner l'option ANOMALIES DU SCANNER (COMPTES) pour visualiser les dernières anomalies effacées.

Pour exécuter le diagnostic ANOMALIES DU SCANNER (COMPTES) :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que ANOMALIES DU SCANNER (COMPTES) soit mis en surbrillation.
7. Appuyer sur la touche Entrer pour selectionner ANOMALIES SCANNER (COMPTES). L'écran ANOMALIES DU SCANNER (COMPTES) s'affiche.

La première ligne de l'écran indique la valeur du compteur de fiabilité interne au scanner au moment du dernier effacement du contenu du journal. Si le contenu du

journal n'a jamais eté effacé, cette valeur est égale à zéro. Cette ligne défile avec les données du journal.

La seconde et la troisième ligne contiennent les données des entrées de journal sous forme de colonnes. La première colonne indique le numéro de l'entrée du journal.

La deuxième colonne indique le code d'erreur enregistré dans le journal. La troisième colonne montre la valeur du compteur d'utilisation interne du scanner au moment où l'anomalie a été détectée.

Voici un exemple d'écran ANOMALIES DU SCANNER (COMPTES).

ANOMALIES DU SCANNER (COMPTES)

DERNIER EFFACE : 2001

01 01-02 2476

02 01-03 2402

Écran Anomalies du scanner (comptes)

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste.

Les entrées sont représentées trois par trois à l'écran. Il est possible de visualiser toutes les entrées valides du journal d'anomalies du scanner à partir de cet écran. Les entrées de journal vides ne sont pas affichées.

1. ÀpRES avoir visualisé les données du journal d'anomalies, appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Effacer le journal des anomalies du scanner

L'option EFFACER LE JOURNAL DES ANOMALIES DU SCANNER est réservée au technicien et requiert l'entrée du mot de passage de diagnostic. Elle permet au technicien d'effacer le contenu du journal d'anomalies du scanner.

Nettoyer zone CAL

L'option NETTOYER ZONE CAL permet à l'utilisateur de déplacer rapidement le moteur de calibrage en position de nettoyage. Il existe 2 sélections possibles : POSITION NETTOYAGE et POSITION DE REPOS

NETTOYAGE ZONE CAL

Écran Nettoyer zone CAL

TESTS DES ÉLÉMENTS

L'option TESTS DES ÉLÉMENTS du menu DIAGNOSTICS DU SCANNER présente un sous-menu proposant les CHOIX suivants :

• RÉGIME MOTEUR : permet au technicien d'ajuster le régime du moteur du système de numérisation et de corriger les erreurs d'agrandissement dans le sens de traitement. Le mot de passer de diagnostic est requis pour cette fonction.

• BORD D'ATTAQUE/BORD ARRIÈRE : permet d'exécuter le diagnostic du bord d'attaque/bord arrêté.

• CAPTEURS : permet d'afficher l'etat actuel des capteurs optiques de papier du système de numérisation et du capteur de documents écais.
• COMMUNICATIONS MOTEUR : permet d'exécuter un contrôle de boucle de communications du moteur de transport document afin d'aider à diagnostiquer un problème du système de numérisation.
• MOTEUR DOCUMENT : permet d'arrêtier et de démarrer le moteur du transport document.
  LAMPE: permet d'allumer et d'eteindre la lampe et de receivevoir les informations renvoyees par le capteur d'éclairage.
• MOTEUR CALIBRAGE: permet de contrôle le moteur de la zone de calibrage.

Pour acceder au menu TESTS DES ÉLÉMENTS :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER soit mis en surbrillance.
5. Appuyer sur la touche Entrer pourmettre en surbrilance l'option DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que TESTS DES ÉLÉMENTS soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner TESTS DES ÉLÉMENTS. Le menu TESTS DES ÉLÉMENTS s'affiche. Les flèches noires indiquent que la liste du menu compte des options qui ne sont pas visibles. L'option selectionnée est mise en surbrillance.

Écran Tests des éléments

1. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
2. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. L'écran de l'option sélectionnée s'affiche.

RÉGIME MOTEUR

L'option RÉGIME MOTEUR est réservée au technicien et requiert l'entrée du mot de passé de diagnostic. Elle permet au technicien d'ajuster le régime du moteur du système de numérisation et de corriger l'erreur d'agrandissement dans le sens de traitement.

Bord d'attaque/Bord arrêté

Selectionner l'option BORD D'ATTAQUE/BORD ARRIÈRE pour exécuter le diagnostic de réglage du bord d'attaque/bord arrêté.

Pour exécuter le diagnostic BORD ATTAQUE/BORD ARRIÈRE :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que TESTS DES ÉLÉMENTS soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner TESTS DES ÉLÉMENTS. Le menu TESTS DES ÉLÉMENTS s'affiche.
8. Appuyer sur Entrer pour désir BORD D'ATTAQUE/BORD ARRIÈRE. L'écran BORD D'ATTAQUE/BORD ARRIÈRE AJUSTEMENT s'affiche.

BORD D'ATTAQUE/BORD ARRIÈRE AJUSTEMENT

APPUYER SUR DÉMARRER POUR COMMENCER

Écran Bord d'attaque/bord arrêté Ajustement

1. Inséorer une feuille de papier vierge (A4) dans le système de numérisation.
2. Appuyer sur la touche Demarrer pour lancer le diagnostic. Lorsque le diagnostic se termine, la dernière ligne de l'écran est replacée par une ligne d'état indiquant RÉUSSI ou ÉCHEC. La dernière ligne peut également afficher AUCUNE RÉPONSE DU SCANNER si le système de numérisation neTRAITE pas la demande au cours de la période de temporisation.
3. Appuyer sur la touche Entrer pour revenir au menu TESTS DES ÉLÉMENTS.

Capeurs

Selectionner l'option CAPTEURS pour afficher l'état actuel des capteurs optiques de papier, du capteur de début de calibrage et du capteur de document épais du système de numérisation.

Pour afficher l'etat des capteurs :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que TESTS DES ÉLÉMENTS soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner TESTS DES ÉLÉMENTS. Le menu TESTS DES ÉLÉMENTS s'affiche.
8. Appuyer sur la touche Entrer pour sélectionnner CAPTEURS. En fonction de la configuration du plateau de départ, un écran CAPTEURS s'affiche. L'écran ci-dessous présente le plateau de Productivité. Lorsqu'un capteur est activé, l'icône 0 est remplie.

Écran Capteurs

1. Pour contrôle l'etat des capteurs optiques de papier:

a) Soulever le levier d'épaissur pour permettre l'insertion d'une feuille de papier de format 8,5 x 11 dans le système de numérisation.
b) Insérer la feuille de papier centrée dans le système de numérisation et pousser lentement le papier pour vérifier les capteurs ENTRÉE, REPÉRAGE et SORTIE. Les capteurs se trouvent sous le couvercle supérieur. La photo ci-dessous montre l'implantation de chacun des capteurs sur le chargeur de documents.

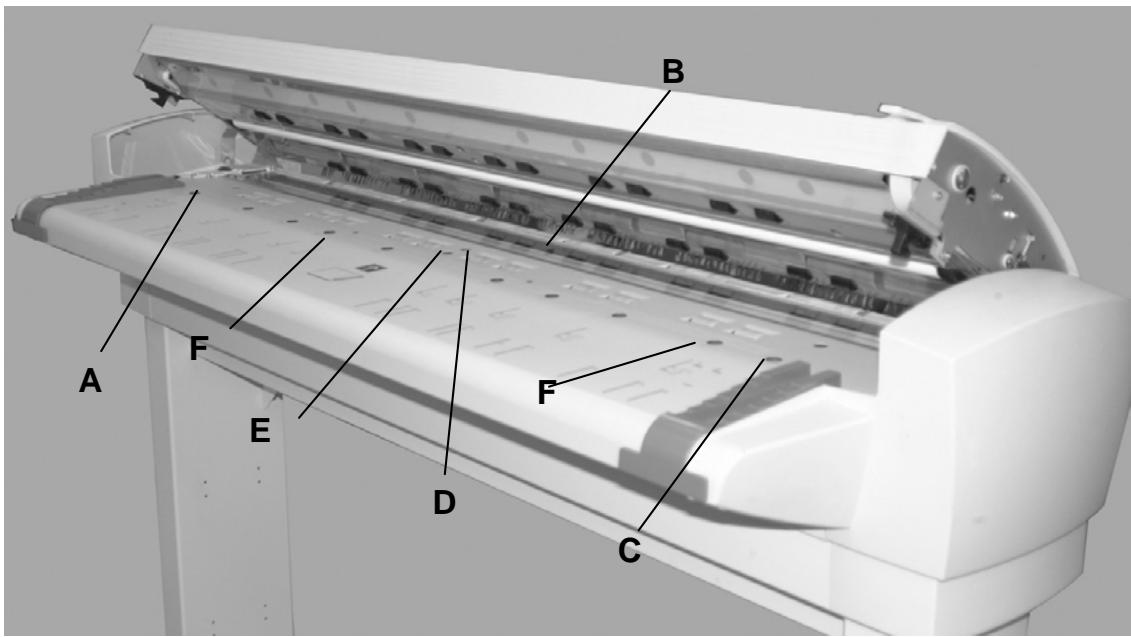

Emplacement des capteurs sur le système de numérisation grand format

A:Capteur gauche de document très grand format

D:Reperage

B:Sortie

E:Entree

C:Capteur droit de document très grand format

F Capteurs de largeur discret

(4 à gauche et 4 à droite)

c) Observer l'affichage. Lorsque le capteur est activé, l'icone O est remplie.
d) Déplacer la feuille de papier complètement vers la gauche puis vers la droite pour contrôler les capteurs GAUCHE et DROIT.

1. Pour contrôler l'objet du capteur de document écais :

a) Lever le levier Document épais. Lorsque le capteur est activé, l'icone 0 est remplie.
b) ÀpRES avoir visualisé l'etat du capteur de document épais, abaiser le levier Document épais.

1. Pour vérifier l'etat du capteur D'EBUT.

a) Soulever le chargeur de documents de façon à pouvoir acceder au pignon d'entrainment du rouleau de calibrage tout en pouvant toujours observer l'affichage.
b) Tournier le rouleau de calibrage d'un tour complet. L'etat passé de NON à OUI en fonction du capteur.

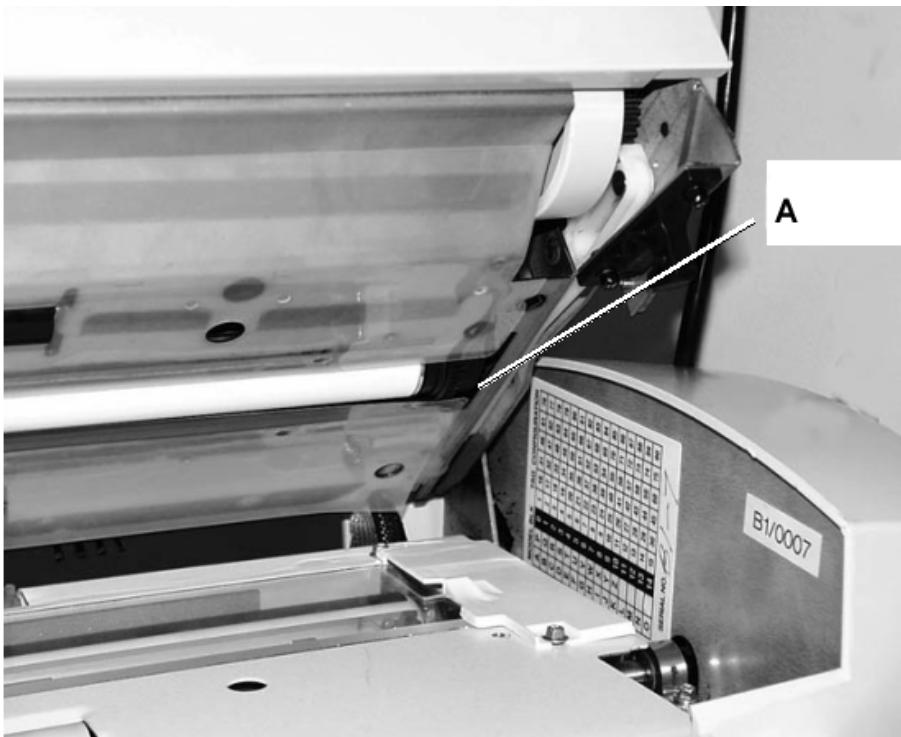

A: Pignon d'entrainment de rouleau de calibrage

1. Appuyer sur la touche Entrer pour revenir au menu TESTS DES ÉLÉMENTS.

Communications moteur

Le contrôle COMMUNICATIONS MOTEUR est réservé au technicien. Ce test permet au technicien ou à l'utilisateur, sur demande du technicien, d'exécuter un test de boucle de communication du moteur afin de pouvoir diagnostiquer un problème du système de numérisation.

Moteur document

Cette option permet d'arrêter et de démarrer le moteur du transport document. Sélectionner cette option affiche MOTEUR DOCUMENT.

Pour démarrer le diagnostic MOTEUR DOCUMENT :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que TESTS DES ÉLÉMENTS soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner TESTS DES ÉLÉMENTS. Le menu TESTS DES ÉLÉMENTS s'affiche.

8. Appuyer sur la touche Suivant jusqu'à ce que MOTEUR DOCUMENT soit mis en surbrillance.

9. Appuyer sur la touche Entrer pour selectionner MOTEUR DOCUMENT. L'écran MOTEUR DOCUMENT s'affiche.

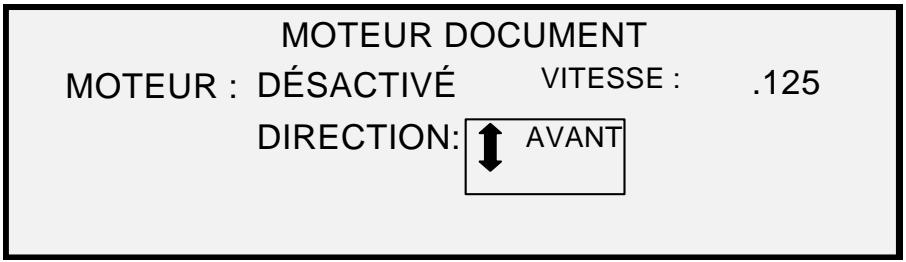

Écran Moteur document

1. Activer le moteur.

a) Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option MOTEUR.
b) Appuyer sur la touche Entrer pour confirmer la selection.
c) Appuyer sur la touche Précédent ou Suivant pour sélectionner ACTIVÉ. Les sélections possibles sont ACTIVÉ et DÉSACTIVÉ.
d) Appuyer sur la touche Entrer pour confirmer la selection.

1. Sélectionner le régime moteur.

a) Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option VITESSE.
b) Appuyer sur la touche Entrer pour confirmer la selection.
c) Appuyer sur la touche Précédent ou Suivant pour sélectionner le régime moteur youlu. Les可以选择 sont .125, .250, .500, .750, 1, 1.5, 2, 3 et 4.
d) Appuyer sur la touche Entrer pour confirmer la selection.

1. Sélectionner le sens de rotation du moteur.

a) Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option DIRECTION.
b) Appuyer sur la touche Entrer pour confirmer la selection.
c) Appuyer sur la touche Précédent ou Suivant pour sélectionner la direction du moteur voulue. Les sélections possibles sont AVANT et ARRIÈRE.
d) Appuyer sur la touche Entrer pour confirmer la selection.

1. Appuyer sur la touche Demarrer pour activer le moteur.

2. Appuyer sur la touche Entrer pour revenir au menu TESTS DES ÉLÉMENTS.

Moteur calibrage

Selectionner l'option MOTEUR CALIBRAGE pour régler le moteur de la zone de calibrage.

Pour exécuter le diagnostic MOTEUR CALIBRAGE :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.

5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.

6. Appuyer sur la touche Suivant jusqu'à ce que TESTS DES ÉLÉMENTS soit mis en surbrillance.

7. Appuyer sur la touche Entrer pour selectionner TESTS DES ÉLÉMENTS. Le menu TESTS DES ÉLÉMENTS s'affiche.
8. Appuyer sur la touche Suivant jusqu'à ce que MOTEUR CALIBRAGE soit mis en surbrillance.
9. Appuyer sur la touche Entrer pour sélectionner MOTEUR CALIBRAGE. L'écran CALIBRAGE s'affiche.

CALIBRAGE

MOTEUR : DÉSACTIVÉ

FUNCTION: ROTATION

Écran Calibrage

1. Appuyer sur la touche Précédent ou Suivant pour sélectionner Fonction.
2. Appuyer sur la touche Entrer pour selectionner FONCTION.
3. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'options voulue. Les sélections possibles sont ALLER À LARGEUR, ALLER À CALIBRAGE, ALLER À DÉBUT, TROUVER DÉBUT et ROTATION.
4. Appuyer sur la touche Entrer pour confirmer la selection.
5. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option MOTEUR.
6. Appuyer sur la touche Entrer pour confirmer la selection.
7. Appuyer sur la touche Précédent ou Suivant pourmettre en surbrillance l'option ACTIVÉ. Les sélections possibles sont ACTIVÉ et DÉSACTIVE. L'opération requise est exécutée.

Si une fonction ALLER ou TROUVER a eté sélectionnée, le champ MOTEUR passé automatiquement à DÉSACTIVÉ lorsque le champ MOTEUR est de nouveau sélectionné. Si la fonction ROTATION a eté sélectionnée, le moteur fonctionne continulement jusqu'à ce que DÉSACTIVÉ soit sélectionné dans le champ MOTEUR.

REMARQUE: Si le système de numérisation detecte une erreur pendant l'accès à la fonction moteur de calibrage, la quatrième ligne de l'afficheur indiquera “CODE D'ERREUR”: suivi d'un nombre hexadécimal à deux chiffres. La quatrième ligne peut également afficher PAS DE RÉPONSE DU SCANNER si le système de numérisation ne répond pas à la requête.

1. Appuyer sur la touche Entrer pour revenir au menu Tests des éléments.

LECTURE MNV

L'option LECTURE MNV permet l'examen du contenu de la mémoire non volatile (MNV). Le Centre Services Xerox peut demander de fournir cette information lors d'un appel.

Pour exécuter le diagnostic LECTURE MNV :

1. Appuyer sur la touche Menu. L'écran MENU PRINCIPAL s'affiche.
2. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS soit mis en surbrillance.
3. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS. Le menu DIAGNOSTICS s'affiche.
4. Appuyer sur la touche Suivant jusqu'à ce que DIAGNOSTICS DU SCANNER s'affiche.
5. Appuyer sur la touche Entrer pour selectionner DIAGNOSTICS DU SCANNER. Le menu DIAGNOSTICS DU SCANNER s'affiche.
6. Appuyer sur la touche Suivant jusqu'à ce que LECTURE MNV soit mis en surbrillance.
7. Appuyer sur la touche Entrer pour selectionner LECTURE MNV. L'écran LECTURE MNV s'affiche. "xx" est indiqué pour toutes les valeurs de la MNV.

LECTURE MNV

00 -07:	xx	xx	xx	xx	xx	xx	xx	xx
08 - 0F:	xx	xx	xx	xx	xx	xx	xx	xx
10-17:	xx	xx	xx	xx	xx	xx	xx	xx
18-1F:	xx	xx	xx	xx	xx	xx	xx	xx

Écran Lecture MNV

1. Appuyer sur la touche Demarrer pour afficher les valeurs réelles.
2. Appuyer sur la touche Précédent ou Suivant pour parcourir les valeurs. 16 rangiées de valeurs en tout sont présentes.
3. Appuyer sur la touche Quitter pour revenir au menu DIAGNOSTICS DU SCANNER.

Mot de passer

L'option MOT DE PASSE du menu DIAGNOSTICS est réservée exclusivement à l'usage du technicien. Elle permet au technicien d'entrer le mot de passer donnant accès aux fonctions de diagnostic protégées par mot de passer.

11 Comptabilisation (ou facturation) des travaux

Comptabilisation des travaux

REMARQUE: La fonction COMPTABILISATION/FACTURATION DES TRAVAUX est une option sur le système de copyie grand format qui nécessite une clé d'activation. Si cette fonction est disponible, l'administrateur système peut l'activer à tout moment sur le système de copyie grand format en envoyant un fichier de clé d'activation spéciale à l'imprimante. Une fois la fonction activée, elle le demeure (meme après une mise à jour du logiciel système). Pour plus d'informations concernant l'achat de cette fonction, contacter XEROX.

Présentation

COMPTABILISATION DES TRAVAUX est une option du menu ADMINISTRATION SYSTÉME. Son accès est réservé à l'administrateur système et nécessite l'entrée de son mot de salle.

L'option COMPTABILISATION DES TRAVAUX permet d'effectuer un suivi de l'utilisation du système de numérisation et de l'imprimante au moyen de comptes définis par l'utilisateur. L'utilisation est exprimée en surface (non en longueur) de support numérique ou utilisé.

Pour le système de numérisation, la comptabilisation des travaux est contrôle par le biais du panneau de commande. Pour les systèmes de copie grand format série 510, 6204 et 721P, la facturation/comptabilisation des travaux pour l'imprimante peut être configurée depuis le panneau de commande de l'imprimante ou par l'intémédiaire du Gestionnaire d'imprimante Web PMT. Pour la facturation/comptabilisation des travaux du système de copie grand format 6030/6050/6050A, la facturation au niveau de l'imprimante ne peut être définie qu'à partir du Gestionnaire d'imprimante Web PMT.

Le Gestionnaire d'imprimante Web PMT propose des pages Web spéciales containues dans le contrôleur. Elles sont accessibles par l'intermédiaire des navigateurs Internet Explorer de Microsoft ou Netscape Navigator. La version 4.0 ou supérieure est nécessaire pour obtenir des résultats corrects. Les autres navigateurs ne sont pas pris en charge et peuvent fonctionner correctement ou non.

La facturation/comptabilisation des travaux peut être définie sur le système de numérisation ou sur l'imprimante dans l'un des trois modes suivants : DÉSACTIVÉ, ACTIVÉ et OPTIONNEL.

Le système de numérisation et l'imprimante partagent une base de données de facturation des travaux dénommée Outil Gestion de comptes FreeFlow Accxes. Cet outil est composé de deux éléments, un module logiciel de facturation exter installé sur une station de travail de gestion et le fichier journal des travaux créé sur le contrôleur. L'outil Gestion de comptes créé tous les comptes, attribue les ID utilisateur, collecte toutes les données de comptes, gère tous les compte et produit des relevés de comptes.

REMARQUE: Pour obtenir plus d'informations sur la nouvelle fonction de facturation de travaux, voir l'aide de l'outil Gestion de comptes (AMT).

Menu Mode de comptabilisation des travaux

Le menu MODE DE COMPTABILISATION DES TRAVAUX permet à l'administrateur système d'activer ou de désactiver la comptabilisation/facturation des travaux sur le système de numérisation. L'accès est réservé à l'administrateur système et requiert l'entrée du mot de passée d'administration système. Ce menu comporte un sous-menu proposant les CHOIX suivants :

MODE DE COMPTABILISATION DESTRAVAUX

MODE:

DÉSACTIVÉ

Écran Menu Mode de comptabilisation des travaux

Les options de comptabilisation des travaux sont les suivantes :

• ACTIVÉ: un numéro de compte valide attribué par l'administrateur système est requis pour tous les travaux,
• OPTIONNEL : un numéro de compte valide attribué par l'administrateur système est optionnel pour n'importe quel travail,
  DÉSACTIVÉ: aucun numéro de compte n'est pas requis pour les travaux.

Pour acceder au menu de comptabilisation des travaux :

1. Appuyer sur la touche Menu.
2. Sélectionner Administration système > Mode de comptabilisation des travaux
3. Appuyer sur la touche Précédent ou Suivant pour parcourir la liste d'options.
4. Lorsque l'option voulue est mise en surbrillance, appuyer sur la touche Entrer pour la sélectionner. Le menu ou l'écran de l'option sélectionnée s'affiche.

Soumission de travaux

La comptabilisation/facturation des travaux est activée ou désactivée indépendamment sur le système de numération et sur l'imprimante. La soumission de travaux de l'un ou l'autre péripérisque dépend du mode de comptabilisation/facturation défini pour ce péripérisque.

À partir du panneau de commande du système de numérisation

Si la comptabilisation des travaux est ACTIVÉE, l'écran suivant s'affiche :

Écran Veuillez entrer utiliser

REMARQUE: Si le mode de comptabilisation des travaux est régle sur OPTIONNEL, le message "OU APPUYER SUR ENTRE" apparait au bas de l'écran. L'ID utilisateur n'est pas obligatoire. Appuyer sur Entrer pour continuer.

Entrer un ID utilisateur attribué par l'administrateur système. L'ID de compte peut être alphanumeric. Pour entrer un compte numérique, appuyer une fois sur une touche numérique. Pour entrer un caractère alphanumeric, appuyer sur la touche numérique associée à la dette voulue. Appuyer sur la touche numérique deux fois pour obtenir la première lecture, trois fois pour la第二种 lecture, etc. En appuyant sur une touche six à huit fois, on obtient le caractère minuscule de lalecture respective. Appuyer sur la touche Suivant déplace le curseur vers la droite, ce qui ajoute un espace vide ou permet de saisir un caractère. Appuyer sur les touches Précédent ou C/CA déplace le curseur vers la gauche et supprime le caractère.

Appuyer ensuite sur ENTRER pour afficher l'écran de COMPTE et entraîr le numéro de compte attribué à l'aide des touches numériques. Àpres cela, l'écran PRÉT s'affiche. Il est à présent possible de numériser et d'imprimer des copies.

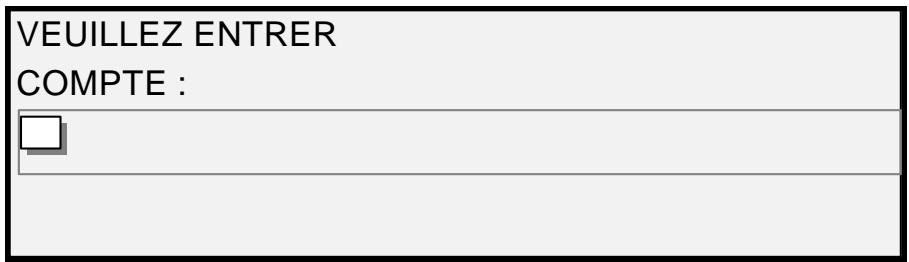

Écran Veuillez entrer compte

Si le mode de comptabilisation des travaux est reglé sur OPTIONNEL, l'écran ci-dessus ne s'affiche pas. Dans les deux cas, l'écran PRÉT s'affiche après avoir appuyé sur la touche Entrer. Il est à présent possible de numériser et d'imprimer des copies.

Si un numéro de compte valide est introduit, toute utilisation est facturée sur ce numéro de compte, mais est également comptabilisée sous un ID utilisateur et un code de compte génériques. Si le numéro de compte n'est pas valide, l'utilisation est uniquement facturée sur le compte système sous un ID utilisateur et un code de compte génériques.

Pour les modes ACTIVÉ et OPTIONNEL, si un compte incorrect est entré, le message d'erreur suivant s'affiche. Il est impossible d'acceder à l'écran PRÉT si un nombre incorrect est introduit.

ERREUR : UTILISATEUR OU COMPTE INCORRECT

Écran Erreur - Utilisateur ou compte incorrect

Par le réseau

Lorsque le mode Comptabilisation/facturation des travaux est activé, le système examine chaque travail qui est reçu en recherchant un numéro de compte valide. Si un numéro de compte n'est pas trouvez, le travail est refusé et une page d'erreur est imprimée.

REMARQUE: Les pilotes d'imprimante du logiciel Outils Client FreeFlow Accxes (ACT) ont tous une option de saisie du numero de compte de facturation de travaux. Voir l'aide de ces logiciels pour obtenir plus de détails.

Si la comptabilisation/facturation des travaux est reglee sur OPTIONNEL, les travaux d'impression à distance seront imprimés, que le numero de compte soit valide ou non. Dans le cas d'un numero de compte valide, le travail sera facturé sur ce compte utilisateur, mais également comptabilisé sous un ID utilisateur et de compte génériques. Si aucun numero de compte n'est spécifique, le travail sera facturé sous un ID utilisateur et un code compte génériques, exactement comme si la comptabilisation/facturation des travaux était désactivée.

Fin de session sous un compte utilisateur

Une fois qu'un numéro de compte valide a été entree par le panneau de commande du scanner, toute utilisation du système de numérisation du système de copie grand format est facturée sur ce compte. Toutes les utilisations ultérieures seront factureres sur ce compte tant que l'un des deux événements suivants ne se produit pas :

• La touche Quitter est actionnée alors que l'écran PRÉT ou un message d'erreur sont affichés.
• La temporisation FONCTION expire faute d'activité. Par défaut, la valeur de temporisation est de 5 minutes, mais cette valeur peut être modifiée. Voir "TEMPORISATEURS" dans le chapitre "Menu principal" pour les instructions de modification de cette valeur.

Lorsqu'un compte utilisateur n'est pas utilisé, l'écran VEUILLEZ ENTRER COMPTE s'affiche.

REMARQUE: Pour éviter les erreurs de comptabilisation, vérifier toujours si l'écran Veuillez entreuses utilisateurs est affché, avant de laisser la place à l'opérateur suivant Appuyer sur la touche Quitter pour acceder cet écran.

12 Nettoyage et entretien - Systeme de numérisation

Nettoyage et entretien - Système de numérisation

Pour obtenir des performances optimes du système de numérisation, la glace d'exposition, les rouleaux de transport document, le rouleau presseur, la bande de calibrage et le plateau de départ document doivent être maintainus propres. Ceci implique des activités de nettoyage et de maintenance quotidiennes et mensuelles.

Activités quotidiennes :

• Nettoyer la glace d'exposition, les rouleaux de transport document et le rouleau presseur. Voir la section "Nettoyage de la glace d'exposition et des rouleaux de transport document" à la page suivante.
• Inspector le plateau de départ document et le nettoyer au besoin.

Activités mensuelles :

Nettovar la bande de calibrage. Voir la section "Nettovage de la bande de calibrage".
- Inspector la glace d'exposition en recherchant tout écaillage ou éraflure. Si la glace d'exposition est écaillée ou égratignée et si ces défauts sont visibles sur les images numériées, appeler le Centre Services XEROX.

L'illustration suivant montre les composants du système de numérisation qui exigent un nettoyage.

A: Glace d'exposition

D: Rouleaux d'entrainment du document (avant)

B:Rouleau presseur

E:Plateau de depart

C: Rouleaux d'entrainment du document (arrière)

Nettoyage de la glace d'exposition, des rouleaux de transport document et du rouleau presseur

Chaque jour, executer les opérations suivantes:

1. Ouvrir le panneau supérieur.
2. Humecter une serviette propre et non pelucheuse (600S4372) de solvant de nettoyage pour glace d'exposition (Xerox 43P81).
3. Essuyer la glace d'exposition avec la serviette.
4. Proceder à l'inspection visuelle de la glace d'exposition pour vérifier que tous les résidus de colle, souillures et autres ont été enlevés.
5. Mettre une petite quantité de solvant de nettoyage sur la serviette et nettoyer les rouleaux de transport document avant et arrière. Faire tournier les rouleaux tout en les nettoyant, pour vérifier que toute leur surface est propre.
6. Mettre une petite quantité de solvant de nettoyage sur la serviette et essuyer le rouleau presseur blanc.

REMARQUE: Le rouleau presseur se trouve sous la face inférieure du panneau supérieur. Il peut tourner pendant le nettoyage: ici est normal.

1. Fermer le panneau supérieur.

Nettoyage de la bande de calibrage

Chaque mois, effectuer les opérations suivantes :

1. Appuyer sur la touche Menu, puis faire defiler jusqu'à Diagnostics et appuyer sur la touche Entrer.

Faire defiler jusqu'à NETTOYER ZONE CAL et appuyer sur la touche Entrer.
- Appuyer sur la touche Entrer pour Sélectionner POSITION NETTOYAGE.

REMARQUE : Le panneau supérieur doit être fermé pendant l'execution de ce contrôle.

1. Soulever le panneau supérieur.
2. Inspector la bande de calibrage.
3. Humeter une serviette propre et non pelucheuse (600S4372) de solvant de nettoyage pour glace d'exposition (Xerox 43P81) et nettoyer la bande de calibrage.
4. Fermer le panneau supérieur.
5. Appuyer sur la touche Entrer pour selectionner POSITION DE REPOS.
6. Appuyer sur la touche Quitter pour quitter NETTOYER ZONE CAL.
7. Appuyer sur la touche Menu pour revenir à l'écran PRÉT. La bande de calibrage revient automatiquement en position de repos.

Page intentionnellement blanche.

13 Résolution des problèmes

Résolution des problèmes

Ce chapitre contient un tableau de résolution des anomalies et un tableau des messages d'erreur utiles pour la résolution de problèmes survenant avec le système de numérisation grand format.

Identifier l'anomalie qui est presente et exécuter les opérations indiquées dans le tableau pour y rémedier. Si ces procédures ne permettent pas de rétablit le fonctionnement normal du système de numération, contacter le Centre Services Xerox. Pour toute assistance concernant l'imprimante ou le support d'impression, voir le guide de l'utilisateur de l'imprimante.

Tableau de résolution de problèmes

Tableau 3. Tableau de résolution de problèmes

Anomalie	Essayer d'abord...	Essayer ensuite...	Essayer enfin...
Mise sous tension
La lampe d'exposition ne s'allume pas lorsque le système de numérisation est mis sous tension.	Vérifier que le cordon d'alimentation est connecté au système de numérisation et à la prise de courant.	Vérifier que l'interrupteur est en position Marche (I).	Contacter le Centre Services Xerox.
Le panneau de commande du système de numérisation affiche continulement une pendule et le système est incapable de s'initialiser.	Vérifier que le cable IEEE 1394 est connecté au système de numérisation et au contrôleur. Vérifier que ce cable n'a pas étéforcés dans le connecteur dans une position incorrecte.	Pour tous les contrôleurs, sauf le YKE, YKE-N, FRX et LVX, s'assurer que l'options DDS est réglée sur Activé.RemARQUE: Pour les imprimantes 6030/6050/6050A, ce paramètre peut être changé à partir de l'écran CONFIGURATION DU CONTRôleUR du panneau de commande de l'imprimante ou dans le Gestionnaire d'imprimante Web PMT en sélectionnant Configuration > Imprimante > Configuration imprimante > DDS activé. Attendre 30 secondes. Mettre le système hors tension puis sous tension.Pour l'imprimante 721P, ce changement ne peut être effectué qu'à partir du Gestionnaire d'imprimante Web PMT.
Message scanner PAS PRÉT constant.	Soulever le chargeur de documents.Métre le système de numérique/hors tension.Métre l'imprimante/le contrôleur hors tension.Métre le système de numérique sous tension et attendre que l'affichage à cristaux liquides indique P.Métre le contrôleur, puis l'imprimante sous tension.	Contacter le Centre Services Xerox.
Messages altersés ou peu clairs après avoir mis le système de numérique/hors tension, puis sous tension.	Vérifier que le système a été correctement mis sous tension, puis hors tension :Métre le système de numérique/hors tension.Métre l'imprimante/le contrôleur hors tension.Métre le système de numérique sous tension et attendre que l'affichage indique P.Métre le contrôleur puis l'imprimante sous tension.	Contacter le Centre Services Xerox.
Commande du système de numération
Le système de numération ne démarre pas lorsqu'un document est inséré.	Appuyer sur la touche Démarrer ou activer NUMÉRISATION AUTO.Voir "Contrôle du scanner" dans le chapitre "Menu principal" pour plus de détails.
Le système de numération mesure la largeur du document de manière incorrecte. La copie est plus large que le document ou elle est rognée.	Nettoyer la glace d'exposition.Ouvré le transport supérieur de documents. Chercer une rangée de dix trous sur la largeur du plateau de départ de la glace d'exposition. En présence de trous, appuyer sur la touche Menu et faire défilier vers CONFIGURATION >CONTRÔLE DU SCANNER >MODE et vérifier si le mode est défini sur PRODUCTIVITÉ. Si tel est le cas, s'assurer que le paramètre des séries de supports pour la PRODUCTIVITÉ correspond	Déspectiver LARGEUR AUTO.Voir "Contrôle du scanner" dans le chapitre "Menu principal" pour plus de détails.	Exécuter le test de diagnostic pour détecter les capteurs de largeur qui fonctionnent correctement.Sélectionner la touche Menu > Diagnostics > Diagnostics du scanner > Tests des éléments > Capteurs.
	bien aux séries de supports utilisées dans l'imprimante. Si les séries de supports coïncident, définir le MODE sur LARGEUR AUTO/CENTRAGE AUTO et appeler le Centre Services Xerox.
Lorsque le système de numérisation est configuré pour éjecter par l'avant, le document est difficile à sortir du système.	Soulever le levier Document écais pour libérer le document. Abaiser le levier avant de faire la prochaine copie/numérique.	Régler le système de numérisation pour que la sortie se fasse vers l'arrière. Voir "Contrôle du scanner" dans le chapitre "Menu principal" pour plus de détails.
Départ document
Le système de numérisation n'accepte pas de document fin (moins de 0,03 pouce ou d'1 mm d'épaissur).	Vérifier que le système de numérisation et l'imprimante sont tous deux sous tension et initiaisés. Vérifier que le levier Document écais est régle correctement.	Si le document fin a un bord avant déchéré ou corné, essayer de presenter un bord différent en premier.	Insérer le document dans un port-document.
Le système de numérisation n'accepte pas un document écais.	Vérifier que le système de numérisation et l'imprimante sont tous deux sous tension et initiaisés.	Régler le levier Document écais à sa position immédiatement supérieure. Les documents écais peuvent nécessiter l'aide d'un opérateur.
Le système de numérisation mesure la largeur du document de manière incorrecte. La copie est plus large que le document ou elle est rognée.	Voir la section "Nettoyage de la glace d'exposition, des rouleaux de transport document et du rouleau presseur". Essyer le chargeur de documents avec un chiffon imbibé de liquide antistatique. Voir le deuxième éléments ci-dessus dans Commande du système de numérique.	Désactiver LARGEUR AUTO. Voir "Contrôle du scanner" dans le chapitre "Menu principal" pour plus de détails.
Lorsque le système de numérisation est configuré pour éjecter par l'avant, le document est difficile à sortir du système.	Soulever le levier Document écais pour libérer le document. Abaiser le levier avant de faire la prochaine copie/numérique.	Régler le système de numérisation pour que la sortie se fasse vers l'arrière. Voir "Contrôle du scanner" dans le chapitre "Menu principal" de ce document pour plus de détails.
La détction de la largeur n'aboutit pas lors de la numérisation de documents transplants. Dans la plupart des cas, les capteurs de largeur ne déetectent pas les documents transplants.	Entrer la largeur du document.	Désactiver LARGEUR AUTO et voir "Contrôle du scanner" dans la section "Menu principal".
Incident support pas prét	Voir "Nettoyage de la glace d'exposition, des rouleaux de transport document et du rouleau presseur". Essuyer le chargeur de documents avec un chiffon imbibé de liquide antistatique.	Si le document est plié, usé ou abîné, utiliser un portec-duments ou essayer de l'entrée d'un autre côté.	Pour les documents écais, positionner le levier Document écais sur le réglage supérieur suivant. Les documents écais peuvent nécessiter l'aide d'un opérateur.
Le système de numérique ne positionne pas le document correctement avant de le numérique.	Vérifier l'insertion correcte du document. Centrer le document entre les repères du plateau de départ. Insérer en douceur le document dans le mécanisme de départ pour que le bord avant du document soit contre les rouleaux avant que le système de numérique ne commence sa mise en place.	Vérifier le fonctionnement des capteurs optiques de papier. Voir "Capteurs" dans le chapitre "Menu principal" pour plus de détails.
Qualité image
Lignes et trainées verticales sur la copie.	Nettoyer la glace d'exposition.
Bords du document visibles sur la copie.	Réduire le contraste.
Points ou trainées sometimes sur la copie.	Nettoyer la glace d'exposition.	Inspector le document et le nettoyer au besoin.	Ajuster le paramètre Copie pour obtenir une(Meilleure qualitéimage.
L'image de copie est trop claire.	Ajuster le paramètre Copie pour Broker uneADFREGRés.	Faire pivoter le document de 90 degrés.
La densité de l'image sur la copie varie de clair à foncé.	Faire pivoter le document de 90 degrès.	Ajuster le paramètre Copie pour Broker uneADFREGRés.
Les copies en mode Photo représentent des motifs géométriques.	Régler Document, Type sur Normal et Suppression fond sur Déactivé.	Régler Document, Type surTrait et Suppression fond surDéactivé.	Réduire le contraste.
Les traits fins du document ne sont pas visibles lorsque la taille de l'image est réduite.	Activer l'options PRÉSERVATION DES TRAITS EN MODE RÉDUCTION. Voir "Imagerie" dans le chapitre "Menu principal" pour plus de détails.	Ajuster le paramètre Copie pour Broker uneADFREGRés.
Des zones grises sont prsentes sur la copie aux points de piage du document.	Replier le document en sens contraire pour aplatir les pliures.
Messages d'erreur
Un message d'erreur s'affiche sur le panneau de commande du système de numération.	Repérer le message dans le tableau 8, “Tableau des codes d'erreur”, dans ce chapitre et exécuter les mesures correctives indiquées.

Tableau des codes d'erreur

Tableau 4. Tableau des codes d'erreur

Message d'erreur	Cause probable	Action corrective
40000001: ERREUR DISQUE COMPTABILISATION PLEIN	Le fichier journal des travaux a atteint l'espace maximum qui lui a été attribué.	Contacter l'administrateur système.
40000002: ERREUR	Le nombre d'enregistrements du fichier journal des travaux a atteint la limite définie dans l'outil Gestion de comptes FreeFlow Accxes	Contacter l'administrateur système.
ERREUR CONTRÔLÉUR - 50000001	Le contrôleur présente l'erreur interne "mémoire saturaée". De grands documents faisant appel à RÉduction/Agrandissement auto ou Rotation auto peuvent causeer cette erreur. De plus, le mode Photo et le mode Mixte nécessitant considérablement plus de mémoire que le mode Trait.	Retirer le document. Appuyer sur Démarrer pour imprimer le travail.
ERREUR CONTRÔLÉUR - 50000002	Erreur interne "mémoire saturaée" du contrôleur. Les grands documents avec R/A AUTO ou ROTATION AUTO peuvent provoquer cette erreur. De plus, le mode Photo et le mode Mixte nécessitant considérablement plus de mémoire que le mode Trait.	Retirer le document. Attendre que l'impression des numériations precedentes soit terminée. Terminer le jeu en cours ou l'impression si un jeu est en cours. Numérique de nouveau le document.
ERREUR CONTRÔLÉUR - 50000003	Une tâche contrôleIant le système de numérisation a reçu une demande non reconnaue de la tâche contrôleIant le panneau de commande du système de numérisation.	Mettre le système hors tension. Vérifier la connexion de tous les cables. Mettre le système sous tension. Voir les sections "Mise hors tension" et "Mise sous tension" pour plus de détails.
ERREUR CONTRÔLÉUR - 50000004
ERREUR CONTRÔLÉUR - 50000005
ERREUR CONTRÔLÉUR - 50000007	Erreur logicielle détectée lors du contrôle du système de numérisation.	Mettre le système hors tension puis de nouveau sous tension. Voir les sections "Mise hors tension" et "Mise sous tension" pour plus de détails.
ERREUR CONTRÔLÉUR - 50000008 - BOURRAGE DOCUMENT	Un bourage document s'est produit dans le système de numérisation.	Enlever le document bloqué. Numérique de nouveau le document.
ERREUR CONTROLÉUR - 50000011 - IMAGE NUMERISEE PERDUE	Le micrologiciel FreeFlow Accxes peut:gérer un maximum de 128 travauxactifs dans la file d'imprimante. Lesnumérisations faites après ce maximum ont été refusées et une erreur de numérisation est affichée.	Attendre l'impression des travaux de la file et renumerier le document.Le micrologiciel FreeFlow Accxes réservent 8 travaux pour les travaux de numérisation vers réseau et de copie. Ceci donne suffisamment de capacité pour les travaux de numérisation et de copie même en cas de volume élevé de travaux d'impression sur le réseau.
ERREUR DU SYSTème DE NUMÉRISATION - 5000000B - VÉRIFIER LE SYSTème DE NUMÉRISATION VÉRIFIER L'ALIMENTATION ET LA CONNEXION DU SYSTème DE NUMÉRISATION	Un problème est survenu lors de la communication avec le système de numérisation.	Vérifier la connexion du cable IEEE 1394 aux deux extrémités.Vérifier que le système de numérisation est toujours branché au secteur et sous tension.Mettre le système hors tension puis de nouveau sous tension. Voir les sections "Mise hors tension" et "Mise sous tension" pour plus de détails.
ERREUR CONTROLÉUR - 50000012 - MÉMOIRE PLEINE ERREUR CONTROLÉUR - 5000013 - MÉMOIRE PLEINE	Le système de fichiers ou la mémoire sont saturés.	Récapérer ou supprimer certains documents pour creer plus d'espace.Renumerer ensuite le document.
ERREUR CONTROLÉUR - 50000014 - MÉMOIRE PLEINE	Documents numériés trop vite. Mémoire saturaè.	Attendre que les documents numériés au préalable soient traités et mémorisés sur le disque dur. Puis numérique de nouveau le document en cours.
ERREUR CONTROLÉUR - 50000015	Une erreur s'est produit lors de la sauvégarde de l'image numérique sur disque.	Ne pas numérique tant que le travail interrompu n'est pas terminé. Vérifier que le cable SCSI ou IEEE 1394 est correctement connecté.
ERREUR CONTROLÉUR - 50000017	Échec du transfert de filchier vers FTP.	Dans le Gestionnaire d'imprimante Web PMT, vérifier les paramètres de destination FTP en sélectionnant Configuration > Scanner.
MESSAGE SYSTème DE NUMÉRISATION : "RéÉCRITURE IMAGE DU DISQUE EN COURS"	Quand un utiliseur sélectionne la réécriture d'image à la demande dans le Gestionnaire d'imprimante Web PMT, le contrôleur FreeFlow Accxes est réinitialisé. Ce message s'affiche alors sur l'imprimante et le système de numérisation pendant la réinitialisation.	Le message disparait une fois que la réinitialisation met à jour le système de numérisation normalement.
ERREUR DE VERSION DU LOGICIEL DU SYSTème DE NUMÉRISATION VERSION -50000020	Le micrologiciel du système de numérisation doit être de la version 3.2.6 ou supérieure pour:gérer les fonctions de numérisation.	Mettre à jour le micrologiciel du système de numérisation.
ERREUR SYSTème DE NUMÉRISATION - DOCUMENT COMPLEXE	Erreur de traitement due à la complexité de l'image contenu dans le document.	Numérique de nouveau le document.
AVERTISSEMENT : xxxx	L'image soumise est endommagée ou de format non standard.	Recréer l'image et essayer de nouveau.
Des codes LL apparaisent de manière intermittente pendant la numérisation des documents.	Incidents de système de numérisation et/ou logiciels intermittents.	Mettre le système hors tension puis sous tension. Si le problème persiste, appeler le Centre Services Xerox.

14 Spécifications

Specifications

Vitesse	Série 510	721P	6030/6050/6050A	6204	6279
2 pouces par seconde
4 pouces par seconde	standard	standard	standard	standard
1 pouce par seconde en couleur	optionnel	optionnel	optionnel	optionnel
7,33 pouces par seconde*		standard

• Necessite la clé d'activation de la fonction Turbo III, le contrôleur PUN, YKE, YKE-N, FRX et LVX exécutant la version 9.0 ou supérieure, la version 3.0.7A ou supérieure du micrologiciel du système de numérisation grand format.

Documents en entrée

Document maximum : 42 po x 100 piesd (1,07m x 30,5 m)

Largeur max. du document numérisé : 36 po (914 mm)

Document minimum: Format 8,5 x 11 (216mm x 279mm)

Format A4 (210mm x 297mm)

Épaissur du document : 0,0023 à 0,50 po (0,06mm à 13mm)

Grammage document épais : 6 lbs (2,72 kg) max.

Résolution du système de numérisation

Copie: 200, 300, 400, 600 points par pouce

Numériser vers réseau 75, 100, 200, 300, 400, 600 points par pouce

Réduction/Agrandissement : de 25% à 400% par incréments de ± 0,1%

Température

Minimum: 55 F (10 °C)

Maximum: 90 F (32 °C)

Humidité : 20% - 80%

Altitude maximum : 0 - 6560 pieds

0 - 1995 km

Émission de chaleur

En service: 690 BTU/hre

Consommation d'énergie

Attente : 130 W

En service : 200 W

Caracteristiques electriques

Tension (CA) : 100 à 120 VCA

200 à 240 VCA

Courant: 4 ampères

3 amperes

Fréquence : 50/60 Hz

Bruit audible

Attente: 33,7 dBA

En service : 52,1 dBA

Impulsion: 56,4 dBA

15 Annexes

Annexe 1 : Vitesses et résolutions de numérisation

Le tableau 5 ci-dessous indique les vitesses de numérisation minimum et maximum pour un document d'une largeur de 36 pouces (914 mm) dans les modes Trait, Mixte et Photo, à des résolutions variees.

REMARQUE: Les vitesses sont données en pouces par seconde (IPS) et en centimètres par seconde (cm/s).

REMARQUE: Les documents écais sont numériés à une vitesse maximum de 4,00 IPS/10,16cm/s dans tous les modes.

Tableau 5. Vitesse et résolutions de numérisation

			Turbo II		Turbo III		2 IPS
Mode	PPP	Profon-deur pixel	Min IPS/ cm/s	Max IPS/ cm/s	Min IPS/ cm/s	Max IPS/ cm/s	Min IPS/ cm/s	Max IPS/ cm/s
Trait (mode Copie ou Numérisation)	400	1 bit	4.00/10.16	4.00/10.16	7.00/17.78	7.00/17.78	2.00/5.08	4.00/10.16
Trait (mode Numérisation)	300	1 bit	4.00/10.16	4.00/10.16	4.00/10.16	4.00/10.16	2.00/5.08	4.00/10.16
Trait (mode Numérisation)	200	1 bit	8.00/20.32	8.00/20.32	8.00/20.32	8.00/20.32	4.00/10.16	4.00/10.16
Trait (mode Numérisation)	100	1 bit	8.00/20.32	8.00/20.32	8.00/20.32	8.00/20.32	4.00/10.16	4.00/10.16
Normal et Photo uniquement (mode Numérisation)	75	4 bits	2.00/5.08	4.00/10.16			2.00/5.08	4.00/10.16
Photo (mode Numérisation)	400	8 bits	0.5/1.27	4.00/10.16	4.00/10.16	4.00/10.16	0.5/1.27	4.00/10.16
Photo (mode Numérisation)	300	8 bits	1.00/2.54	4.00/10.16	4.00/10.16	4.00/10.16	1.00/2.54	4.00/10.16
Photo (mode Copie ou Numérisation)	200	8 bits	2.00/5.08	8.00/20.32	8.00/20.32	8.00/20.32	2.00/5.08	4.00/10.16
Photo (mode Numérisation)	100	8 bits	8.00/20.32	8.00/20.32	8.00/20.32	8.00/20.32	4.00/10.16	4.00/10.16

Annexe 2 : Formats de support papier

Les formats gérés par les imprimantes série 510, 721P, 6030/6050/6050A, 6204 et 6279 et le contrôleur avec le micrologiciel 9.1 sont indiqués dans le tableau 6.

Les types de support acceptés par l'imprimante et le logiciel FreeFlow Accxes peuvent être vérifiés dans le Gestionnaire d'imprimante Web PMT en sélectionnant Par défaut > Support > Support par défaut > Type de support Les rouleaux disponibles pour chaque type de support supportés peuvent être rapidement et facilement vérifiés à partir de la page des fournitures du site Web de XEROX à l'adresse www.xerox.com.

Tableau 6. Formats de support imprimante

Format du support	Dimensions	Série 510	721P	6030/6050/6050A	6204	6279
ISO A0	841 x 1189 mm	X	X	X	X	X
ISO A1	594 x 841 mm	X	X	X	X	X
ISO A2	420 x 594 mm	X	X	X	X	X
ISO A3	297 x 420 mm	X	X	X	X	X
ISO A4	210 x 297 mm	X	X	X	X	X
ISO B1	707 x 1000 mm	X	X	X	X	X
ISO B2	500 x 707 mm	X	X	X	X	X
ISO B3	353 x 500 mm	X	X	X	X	X
ISO B4	250 x 353 mm	X	X	X	X	X
ANSI A	8,5 x 11 po(215,9 x 279,4 mm)	X	X	X	X	X
ANSI B	11 x 17 po(279,4 x 431,8 mm)	X	X	X	X	X
ANSI C	17 x 22 po(431,8 x 558,8 mm)	X	X	X	X	X
ANSI D	22 x 34 po(558,8 x 863,6 mm)	X	X	X	X	X
ANSI E	34 x 44 po(863,6 x 1 117,6 mm)	X	X	X	X	X
Architectural A	9 x 12 po(228,6 x 304,8 mm)	X	X	X	X	X
Architectural B	12 x 18 po(304,8 x 457,2 mm)	X	X	X	X	X
Architectural C	18 x 24 po(457,2 x 609,6 mm)	X	X	X	X	X
Architectural D	24 x 36 po(609,6 x 914,4 mm)	X	X	X	X	X
Architectural E	36 x 48 po(914,4 x 1219,2 mm)	X	X	X	X	X
Architectural 30 pouces	30 x 42 po(76,2 x 1066,8 mm)	X	X	X	X	X
JIS B4	257 x 364 mm		X	X	X	X
JIS B3	364 x 515 mm		X	X	X
JIS B2	515 x 725 mm		X	X	X
JIS B1	728 x 1030 mm		X	X	X

Annexe 3 : Formats des rouleaux de support

Le Tableau 7 ci-dessous répertorie les formats de rouleaux acceptés par les imprimantes série 510, 721P, 6030/6050/6050A, 6204 et 6279.

Tableau 7. Formats des rouleaux imprimante

Format du rouleau	Largeur	Série 510	721P	6030/6050/6050A	6204	6279
Rouleau ISO A0	841 mm	X	X	X	X	X
Rouleau ISO A1	594 mm	X	X	X	X	X
ISO Roll A2	420 mm	X	X	X	X	X
Rouleau ISO A3	297 mm	X	X	X	X	X
Rouleau 891	891 mm	-	X	-	-	-
Rouleau 900	900 mm	X	X	X	-	-
Rouleau ANSI 11	11 po.	X	X	X	X	X
Rouleau ANSI 17	17 po.	X	X	X	X	X
Rouleau ANSI 22	22 po.	X	X	X	X	X
Rouleau ANSI 34	34 po.	X	X	X	X	X
Rouleau ARCH 12	12 po.	X	X	X	X	X
Rouleau ARCH 15	15 po.					X
Rouleau ARCH 18	18 po.	X	X	X	X	X
Rouleau ARCH 24	24 po.	X	X	X	X	X
Rouleau ARCH 30	30 po.	X	X	X	X	X
Rouleau ARCH 36	36 po.	X	X	X	X	X
ISO B3	353 mm	X	X	X	X	X
ISO B2	500 mm	X	X	X	X	X
ISO B1	707 mm	X	X	X	X	X
JIS B3	364 mm		X		X	X
JIS B2	515 mm		X		X	X
JIS B1	728 mm		X		X	X
(Paysage A2)	440 mm				X	X
(Paysage A1)	620 mm	X	-	X	X	X
	750 mm	X	-	X
	860 mm	X	-	X	X	X
(Paysage A0)	880 mm	X	X	X	X	X

Annexe 4 : Voyants d'etat

Le contrôleur PUN possède quatre voyants d'etat comme indiqué dans le tableau 8 ci-dessous.

Tableau 8. Voyants d'etat du contrôleur

Numéro devoyant	Couleur	État correspondant
Voyant 1	Vert	« Prêt » Indique que le contrôleur est sous tension et prétaitraiter les travaux entrants.
Voyant 2	Vert	« Occupé » Indique que le contrôleur est en train deraiter un travail.
Voyant 3	Jaune	« Incompatibilité » Indique une incompatibilité de support, pouvant bloquer la file d'atte. Se produit également lorsque le disque de facturation du contrôleur est plein ou lorsque le contrôleur a atteint la limite des enregistrements de facturation. Vérifier la page principale du Gestionnaire d'imprimante Web PMT pour déterminer le problème.
Voyant 4	Rouge	« Attention » “Attention” indique qu'une anomalie Imprimante ou Module de finition s'est produit. Peut indiquer un bourrage papier, un manque de toner, un manque de support ou un problème de communication avec un des périhériques.

Pendant le test automatique de mise sous tension (POST), le micrologiciel allume les voyants 2, 3 et 4. Une fois le test POST réussi, les voyageants 2, 3 et 4 sont éteints et levoyant 1 est allumé. Si le POST n'aboutit pas, les 4 voyageants sont éteints (ils ne sont pas allumés).

Annexe 5 : Structure du menu principal

L'annexe 5 présente la structure du Menu principal. L'arborescence ci-dessous montre le niveau supérieur du Menu principal. Les pages qui suivent montrent les arborescences de menus pour chacune des options du niveau supérieur.

L'arborescence de menus ci-dessous indique la structure du menu Configuration du menu principal.

L'arborescence de menus ci-dessous indique la structure du menu Informations système du menu principal.

L'arborescence ci-dessous montre la structure du menu Administration système du menu principal.

L'arborescence de menu ci-dessous indique la structure du menu Diagnostics du menu principal.

16 Index

ACCÉS À L'IMAGE, 126

ADMINISTRATION SYSTÉME, 99

Administration système, écran, 118

Affichage d'etat a cristaux liquides, 12

Affichage graphique, 14

Agrandissement, 105

Alimentation - Auto, 24

Alimentation, option, 16

AMÉLORATIONS DE L'IMAGE, 100

Améliorations de l'image, écran, 49, 108

ANOMALIES DU SCANNER (COMPTES), 126

ANOMALIES DU SCANNER (COMPTES), option, 131

ANOMALIES DU SCANNER

(ORDONNEES), 126

Anomalies du scanner (ordonnées), écran, 131

ANOMALIES DU SCANNER (ORDONNÉES), option, 130

Aperçu, 51

APERCU,50,52

ARRIÈRE,assemblage,81

Auto, 23

AVANT,assemblage,81

Bac de réception standard, 12

Bac de réception, écran, 80

Bac récepteur compact, 13

Barredenumerisation,ecran,128

BARRE DE NUMÉRISATOIN, 126

bleu au ferroprussiate, 45

BLOC DE TITRE INTELLIGENT, 80

BORD D'ATTAQUE/BORD ARRIÈRE, 133

C/CA, touche, 95

Cable et connecteur IEEE 1394, 12

CAD_GIS, 53

CAPTEURS, 133

Captiveurs, écran, 135

Carte couleur, 45

Chargeur de documents, 10

Clé d'activation de la fonction Amélioration de la vitesse Turbo II, 8

Clé d'activation de la fonction Couleur, 8

Clé d'activation de la fonction Numérisation vers réseau, 8

Clé d'activation la fonction Numérisation vers imprimante, 8

Clés d'activation de fonction, 8

COMMUNICATIONS MOTEUR, 133

COMPRESSION (JPEG sélectionné), 54

COMPRESSION (TIFF sélectionné), 53

COMPRESSION OPTIMALE, 54

Comptabilisation des travaux, 141

COMPTEUR DE FIABILITE DU SCANNER, 126

Compteur de fiabilité du scanner, écran, 130

COMPTEUR DE FIABILITE DU SCANNER, option, 129

COMPTEURS D'UTILISATION, 124, 125

CONFIGURATION, 99

Configuration du copieur, écran, 116

Configurationimprimante,ecran,116

Configuration, écran, 115

Configuration, menu, 100

CONFIGURATION, menu, 100

CONTRASTE ADAPTATIF, 108

CONTROLE DU SCANNER, 100

Contrôle du scanner, écran, 57, 111

Contrôleur HFT, 31

Copiedansle même formatque le format du document,60

Copiede l'imagusrun un formatdéfiNi,61

COPIE,mode,91

Copie, option, 23, 55

copies,realisation,57

Cordon d'alimentation, 12

Couleur, 21, 52

DERNIER TRAVAIL, 69

DESCRIPTION DU SYSTEME, 112

DESCRIPTION DU SYSTEME, option, 112

Dessin au trait ou texte pali, 45

Details de I'ecran PRET POUR LA NUMERISATION, 93

Détection du bord et centrage automatique du document, 42

DIAGNOSTICS, 99

DIAGNOSTICS DU SCANNER, 124

Diagnostics, menu, 124

DIAGNOSTICS, option, 124

document long, 65

documents très grand format, 65

Echantillon en mode Copie, 89

Echantillon en mode Numérisation, 90

Echantillon, touche, 89

Ecran Accès à l'image, 127

Ecran Améliorations de l'image, 23

Ecran Anomalies du scanner (comptes), 132

Ecran Bord d'attaque/bord arriere Ajustement, 134

Ecran Calibrage, 139

Ecran Compteurs d'utilisation, 125

Ecran Configuration, 100

Ecran Contrôleur, 113

Ecran de selection des marges dans le menu Transformation, 85, 86

Écran Dernier travail, 70

Écran des options de numérisation (Normal), 20

Ecran Description du système, 113

Ecran Diagnostics du scanner, 127

Ecran Echec du transfert FTP, 92

Écran Erreur - Utilisateur ou compte incorrect, 144

Écran Formats de support personnalisés, 105, 111

EcranImagerie,107

Ecran Imprimante, 114

Ecran Lecture MNV, 140

Écran List d'anomalies récentes, 115

Écran Mémoriser modèle, 72

EcranMémoriser/Rappeler,69

Ecran Menu Mode de comptabilisation des travaux, 142

Écran Mode invalidate, 20

Ecran Mode Veille, 110

Ecran Modoles de travail, 72

Ecran Modèles utilisés, 73

Ecran Modification du mot de salle, 122

Ecran Moteur document, 138

Ecran Nettoyer zone CAL, 132

Ecran Options de numérisation (Couleur), 53, 54

Écran Options de numérisation (Normal), 50

Ecran Options de numérisation (Photo), 21, 52

Écran Paramètres de travaux enregistrés, 73

Ecran Paramétres de travaux rappelés, 74

EcranParametesetimagesdes travaux,71

Ecran Prét pour la copie, 27, 40, 48, 64

Ecran PrEt pour la numérisation, 27

Écran Rappeler modèle, 73

Ecran Scanner, 113

Écran Série de supports, 104

Ecran Supprimer dernier travail, 71

Ecran Supprimer images, 120

Ecran Supprimer modele,74

Écran Supprimer toutes les images, 121

Ecran Systeme, 118

EcranSystèmedefichiers,119

Écran Temporisateurs, 109

Ecran Test complet du système, 129

Ecran Veuillez entrer compte, 143

Ecran Veuillez entrer utiliseur, 143

ECRITURE MNV, 126

ECRITURE MNV, option, 129

Effacer image numérisée, écran, 95

EFFACER LA DERNIÈRE IMAGE, 95

EFFACERLEJOURNALDESANOMALIES DUSCANNER,126

Éléments compacts du scanner, 13

Éléments standard du scanner, 10

EMPLACEMENT DU BLOC DE TITRE, 80

Emplacement du bloc de titre, écran, 80

Entrer, touche, 26

Epreuve témoin, 81

ERREUR CONTROL, 153

Fente de réception des documents, 12

film, vellum/calque, 45

Fonctionnement en mode NUMÉRISATION, 94

FORMAT,50,52

Format de support prédéfini, écran, 18, 61

Format du support de réception, écran, 17

Format, option, 51

Formats de support, 158

FORMATSDESUPPORT

PERSONALISES, 104

FORMATSDESUPPORTS,104

FTP, 27, 90, 123

Groupage,touche,83

Illustration Qualité image, 59

Image entrant dans le scanner, schéma, 84

Imagerie, écran, 49

IMAGERIE, option, 106

Indicateur sonore, 101

INFORMATIONS SYSTEME, 99

Informations système, écran, 112

Interrupteur, 12, 31

Interrupteurs des contrôleurs, 31

INVERSER, option, 88

Jeux Creés, écran, 81

Jeux Creés, touche, 81

JUSTIFICATION, 84

Justification, écran, 86

LAMPE, 133

Langue, 101

LARGEUR AUTO, 58, 110

LARGEUR AUTO/CENTRAGE

AUTO, 42, 58, 110

Largeur détectée pour le jeu

XX.X, écran, 83

LARGEUR EN MANUEL, 110

LECTURE MNV, 126

Levier Documents épais, 10

LISTEDANOMALIESRECENTES,112

Lithographie couleur, 45

LOCALISATION, 100

Localisation, écran, 101

LOCALISATION, option, 101

LONGUEUR DE LA COPIE, 49, 106

LONGUEUR MAXIMALE DE LA COPIE, 49, 106

MANUEL, 58

Manuel, mode, 17

Manuel,mode,24

MARGES,84

marges pour une image, 85

MARGES, option, 84

MÉMORISER LE MODELE PAR DÉFAUT, 69

Menu ADMINISTRATION SYSTÉME, 117

Menu Diagnostics, 125

Menu Informations système, 112

Menu OPTIONS COPIE, 102

Menu principal, 99

Menu principal, écran, 100

Menu, touche, 26

MIROIR, option, 87

Mise hors tension du contrôle et de l'imprimante, 40

Mise sous tension du SYSTEME DE COPIEXEROX GRAND FORMAT, 30

MODE COPIE, 48

MODE DE COMPTABILISATION DES TRAVAUX, 117, 142

MODE DE COMPTABILISATION DES TRAVAUX, option, 118

Mode échantillon, écran, 89

MODE PRODUCTIVITE, 42

MODEVEILLE,100

Mode, touche, 26

MODELES DE TRAVAIL, 69

MODIFICATION DU MOT DE PASSE, 117

Module de finition, écran, 76, 114

MONTRER PAR RÉPERTOIRE, 118

Montrer par repertoire, écran, 119

Mot de passer, 117

MOT DE PASSE, 124

MOTEUR CALIBRAGE, 133

MOTEUR DOCUMENT, 133

MOTEUR DOCUMENT

Nettoyage de la bande de calibrage, 147

Nettoyage de la glace d'exposition et des rouleaux de transport document, 146

Nettoyage et entretien du scanner, 145

NETTOYER LA ZONE DE CALIBRAGE, 126

NETTOYER ZONE CAL, 132

Normal, 20

NORMAL, 54

Normal, mode, 49

Normal, option, 48

NUMERISATION AUTO, 110, 111

NUMERISATION AUTO, 57

NUMERISATION AUTO, 111

Numérisationversrelereau,91

Numérisation vers réseau, 92

Option module de finition non disponible, message d'erreur, écran, 76

Option MOT DE PASSE, 140

Option MOTEUR CALIBRAGE, 138

Option PARAMETRES DE SECURITE, 123

Option Paramètres de travaux enregistrés, 75

Option PREREGLAGES R/A PERSONNALISÉS, 105

OptionRAPPELERMODELE,73

Option REMISE AUX VALEURS DE MNV PAR D'EAUT, 129

Option SUPPRIMER MODELE, 74

Option SUPPRIMER TOUTES

LES IMAGES, 121

Option SYSTÉME DE FICHIERS, 96

Option TESTS DES ÉLÉMENTS, 132

Option Type, 20

OPTIONS DE COPIE, 100, 102

Options de copie, écran, 103

Options de marges, écran, 79

Options de numérisation (Couleur), écrans, 22, 53

Options de numérisation (Photo), écran, 51

Options de numérisation (Trait), écran, 21, 50

Options de perforation, écran, 79

OPTIONS DE PLI EN TRIVERS, 79

Options du menu Administration système, 162

Options du menu Configuration, 161

Options du menu Diagnostics, 162

Options du menu Informations système, 162

Options du Menu principal, 161

Options grande longueur, écran, 78

OPTIONS ONGLETS, 78

Options onglets, écran, 78

Organiseur compact, 13

Organiseur standard, 11

PACKBITS, 52, 53

PALETTE, 53

PANNEAU DE COMMANDE, 100

Panneau de commande du scanner, 10, 14

Panneau de commande, écran, 102

PANNEAU DE COMMANDE, option, 101

PARDEFAUT,53

Paramètres de sécurité, 123

PARAMÉTRES DE SECURITÉ, 117

Paramètres de sécurité, écran, 124

Paramètres de travaux enregistrés, écran, 76

Paramètres et images du copieur, écran, 70

Paramètres imprimante, écran, 116

PAUSE IMPRIMANTE, 109

Pavé numérique, 14, 28

PERCEPTUEL,53

Photo, 21, 51

Photo couleur, 45

Photo de l'interrupteur, 31, 40

Photo du panneau de commande du scanner, 14

Photo, option, 48

Pignon d'entraînement du rouleau de calibrage, 137

Plateau de départ, 11

Plieuse, 63

PLUS RAPIDE, 49

Point decimal, 28

Preparation des documents, 44

Préroglages R/A personnelisés, écran, 106

Préregle, 17, 18

Préregle (réglage d'usine), 25

PRÉSERVATION DES TRAITS en mode réduction, 49, 106

Prét à creer un jeu, écran, 82

Prét pour imprimer le jeu, écran, 82

Prét pour la copie, écran, 59, 77, 99

Prét pour la numérisation, écran, 93

PRETPOURLA NUMERISATION,ecran,93

PRODUCTIVITE,110

PRODUCTIVITE-ANSI,58

PROGRAMME DE PLIAGE, 78

Programme de pliage, écran, 78

QI OPTIMALE, 54

Qualité des documents, 41

Qualité image, 19, 47, 58

Quitter, touche, 26

RAPPELER DERNIER TRAVAIL, 69, 70

RAPPELERVALEURSPAR
DEFAUTUSINE,69,75

Réception, option, 17

Réduction/, 105

Réduction/Agrandissement en manuel, écran, 25

Réduction/Agrandissement préréglés, écran, 25

Réduction/Agrandissement, zone, 24

Réécriture immédiate d'image, 69

RÉGIME MOTEUR, 132

RÉGIME MOTEUR, option, 133

Réglages par défaut du support, 59

REMISE A ZERO DU COMPTEUR DU SCANNER, 124

REMISE AUX VALEURS DE MNV PAR D'EAUT, 126

Résolution des problèmes, 149

Résolutions de numérisation, 157

RETOUR DU DOCUMENT, 57, 110

ROTATION AUTO, 106

Section des touches d'options, 14

Sécurité, 1

Sélection support, 15

Sélections non disponibles en mode NUMÉRISATION, 93

sepia, 45

SERIES DE SUPPORTS, option, 104

Specifications, 155

SRVB, 108

Strégties de numérisation, 45

Strégties de numérisation pour les types de documents spéciaux, 45

Suivant, touche, 26

Support, 10

Suppression des images numériées, 95

Suppression du dernier travail, 71

SUPPRESSION DU FOND

DYNAMIQUE, 41, 49

Suppression fond, 54, 94

Suppression fond, option, 22

SUPPRIMER IMAGES, 118

SUPPRIMER IMAGES, option, 120

SUPPRIMER TOUTES LES IMAGES, 118

Synchro,mode,18

Système de fichiers, 96

SYSTÉME DE FICHIERS, 117

SYTEME DE FICIHERS, option, 118

SYSTEME DE NUMERISATION GRAND

FORMATVuearriere,11

Tableau des codes d'erreur, 153

TEMPORISATEURS, 100

TEMPORISATEURS, option, 108

TEST COMPLET DU SYSTEME, 126

TEST COMPLET DU SYSTÉME, option, 128

TEST DES ÉLÉMENTS, 126

Tests des éléments, écran, 133

Touche Arret, 29

Touche C/CA (Effacer/Effacer tout), 28

Touche de commande de numérisation, 14

Touche Demarrer, 29

ToucheMémoriser/Rappeler,69

Touche Pause Imprimante, 68

Touches de commande de numérisation, 29

Touches de fonction spéciale, 14, 29, 67

Touches de navigation, 14

Trait, 21, 50

Trait, option, 48

Trait, photo ou document mixte sur film, 45

TRANSFORMATION, 84

Transformation, écran, 84

Transformation, écran, 87, 88, 89

TRANSFORMATION,MENU,84

Unité de l'affichage, 101

Veuillez entrer repertoire, écran, 92

Vitesses, 157

Vitesses et résolutions de numérisation, 157

Voyants d'etat, 160

Vue avant du SYSTÉME DE NUMÉRISATION GRAND FORMAT, 10

WEB, 53

Zone Affichage graphique et touches de navigation, 26

Zone Qualité image, 19
