PHASER 6700 - Imprimante laser XEROX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur multifonction
Résolution d'impression	Jusqu'à 1200 x 2400 dpi
Vitesse d'impression	Jusqu'à 36 pages par minute en couleur et en noir et blanc
Capacité de papier	Jusqu'à 2500 feuilles avec des bacs optionnels
Formats de papier pris en charge	A4, A5, A6, Letter, Legal, et plus
Connectivité	USB, Ethernet, Wi-Fi (en option)
Système d'exploitation compatible	Windows, macOS, Linux
Dimensions approximatives	420 x 600 x 400 mm
Poids	Environ 27 kg
Consommation électrique	Environ 600 W en fonctionnement, 10 W en mode veille
Niveau sonore	Moins de 55 dB en fonctionnement
Entretien et nettoyage	Nettoyage régulier des rouleaux et remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de maintenance
Garantie	1 an, extension possible selon le revendeur
Sécurité	Fonctionnalités de sécurité intégrées, telles que le cryptage des données
Fonctions principales	Impression, copie, numérisation et envoi de fax

FOIRE AUX QUESTIONS - PHASER 6700 XEROX

Comment résoudre un problème d'impression floue sur le Xerox Phaser 6700 ?

Vérifiez que le toner est correctement installé et qu'il n'est pas vide. Nettoyez les rouleaux d'alimentation et assurez-vous que le papier est de bonne qualité et adapté à l'imprimante.

Que faire si l'imprimante ne reconnaît pas le toner ?

Retirez le toner et réinstallez-le en vous assurant qu'il est bien enclenché. Vérifiez également que le toner est compatible avec le modèle Phaser 6700.

Comment corriger des bandes blanches sur les impressions ?

Nettoyez le tambour et vérifiez que le toner n'est pas encrassé. Remplacez le toner si nécessaire et assurez-vous que le papier est correctement chargé.

L'imprimante ne s'allume pas, que faire ?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Essayez une autre prise ou un autre câble d'alimentation si possible.

Comment réinitialiser l'imprimante Xerox Phaser 6700 ?

Éteignez l'imprimante, puis maintenez le bouton d'alimentation enfoncé pendant 10 secondes jusqu'à ce que vous voyiez un message de réinitialisation. Relâchez le bouton et l'imprimante redémarrera.

Pourquoi l'imprimante affiche-t-elle un message d'erreur 'Papier coincé' alors qu'il n'y a pas de papier coincé ?

Vérifiez tous les compartiments de l'imprimante pour vous assurer qu'il n'y a pas de petits morceaux de papier coincés. Vous pouvez également redémarrer l'imprimante pour réinitialiser le message d'erreur.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site officiel de Xerox, téléchargez la dernière version du firmware pour le modèle Phaser 6700, et suivez les instructions fournies pour l'installation.

Que faire si l'imprimante imprime lentement ?

Vérifiez les paramètres de qualité d'impression dans le pilote de l'imprimante. Réduisez la qualité d'impression si cela est acceptable, ou assurez-vous qu'il n'y a pas de tâches lourdes en cours.

Comment résoudre des problèmes de connexion réseau avec le Xerox Phaser 6700 ?

Vérifiez que l'imprimante est connectée au réseau et que les paramètres de réseau sont corrects. Redémarrez votre routeur et l'imprimante, puis essayez de vous reconnecter.

Comment effectuer un nettoyage des têtes d'impression ?

Accédez au menu d'entretien dans le panneau de contrôle de l'imprimante et sélectionnez l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran pour terminer le processus.

MODE D'EMPLOI PHASER 6700 XEROX

© 2011 Xerox Corporation. Tous droits réservés. Le programme est soumis aux lois américaines sur la protection des œuvres non publiées. Il est interdit de reproduire le contenu de cette publication sous quelque forme que ce soit sans l'autorisation de Xerox Corporation.

La protection garantie par les droits d'auteur s'applique à tout ce qui se rapporte à la forme et au fond des informations et du matériel, tel que actuellement permis par les dispositions législatives ou la jurisprudence ou accordé ci-après, y compris, sans aucune limite, le matériel provenant des programmes logiciels apparaissant sur les écrans, tels que les styles, les modèles, les icônes, les écrans, les aspects, etc.

XEROX® et XEROX and Design®, Phaser®, PhaserSMART®, CentreWare®, PrintingScout®, Walk-Up®, WorkCentre®, FreeFlow®, SMARTsend®, Scan to PC Desktop®, MeterAssistant®, SuppliesAssistant®, Xerox Secure Access Unified ID System®, Xerox Extensible Interface Platform®, ColorQube®, Global Print Driver® et Mobile Express Driver® sont des marques déposées de Xerox Corporation

Adobe Reader, Adobe Type Manager, ATM™, Flash, Macromedia, Photoshop et PostScript dobe Systems Incorporated

Apple®, AppleTalk®, Bonjour®, EtherTalk®, Macintosh®, Mac OS® et TrueType® 'Apple Computer, Inc.

HP-GL, HP-UX et PCL Hewlett-Packard Corporation

IBM® et AIX® sont des marques déposées d'International Business Machines

Microsoft, Windows Vista, Windows et Windows Server sont des marques de Microsoft

Novell®, NetWare®, NDPS®, NDS®, IPX™ et Novell Distributed Print Services™ Novell, Inc.

SGI® et IRIX® ilicon Graphics International Corp. ou de ses filiales

Sun SM, Sun Microsystems TM et Solaris TM sont des marques déposées de Sun Microsystems, Incorporated

UNIX® est une marque commerciale aux États-Unis et dans d'autres pays, accordée sous licence exclusivement par le biais de X/Open Company Limited.

ENERGY STAR et la marque ENERGY STAR sont des marques déposées aux États-Unis.

Sécurité électrique

Directives générales 8 Sécurité laser 8

Sécurité d'utilisation 9

Émission d'ozone 9 Emplacement de l'imprimante 9 Consignes d'utilisation 9 Cordon d'alimentation 10 Consommables pour l'imprimante 10

Sécurité et maintenance 12 Symboles apposés sur l'imprimante 13

2 Fonctions

Éléments de l'imprimante

Vue avant. 16 Vue latérale droite. 17 Vue arrière. 17 Panneau de commande. 18 Composants internes. 18 Kit de maintenance. 19 Module de finition. 19

Pages d'informations 20

Impression du relevé de configuration

Mode économie d'énergie 21

Fonctions d'administration 22

Services Internet CentreWare 22 Collecte automatique des données 23 Informations de facturation et d'utilisation 23

Informations complémentaires 24

3 Installation et configuration

Présentation de l'installation et de la configuration

Connexion physique de l'imprimante au réseau 26 Installation initiale de l'imprimante 26

Modification des paramètres généraux 27 Installation des logiciels 28 Système d'exploitation requis 28 Installation des pilotes et des utilitaires sous Windows 28 Installation des pilotes et des utilitaires sous Macintosh OS X Version 10.5 et ultérieure 29 Installation des pilotes et des utilitaires sous UNIX et Linux 30 Autres pilotes 31

Papier et supports

Supports pris en charge

Instructions générales sur le chargement des supports 34

Conseils pour le stockage du papier

Types et grammage

Formats de support pris en charge 36

Formats et grammage pour l'impression recto

Impression recto verso automatique 36

Formats de support personnalisés pris en charge 37

Chargement du papier 38

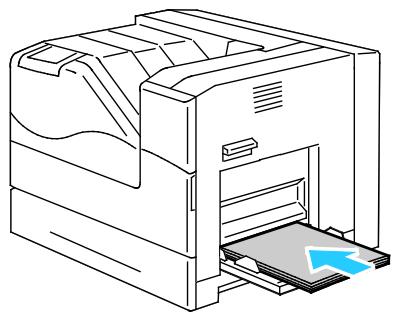

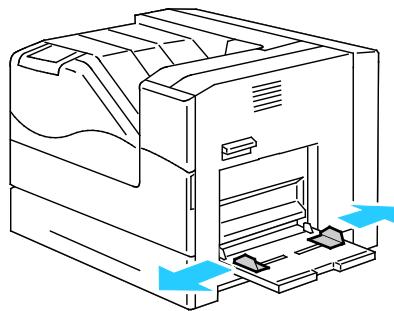

Chargement de papier dans le magasin 1 38

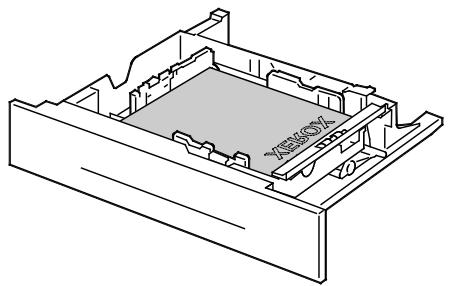

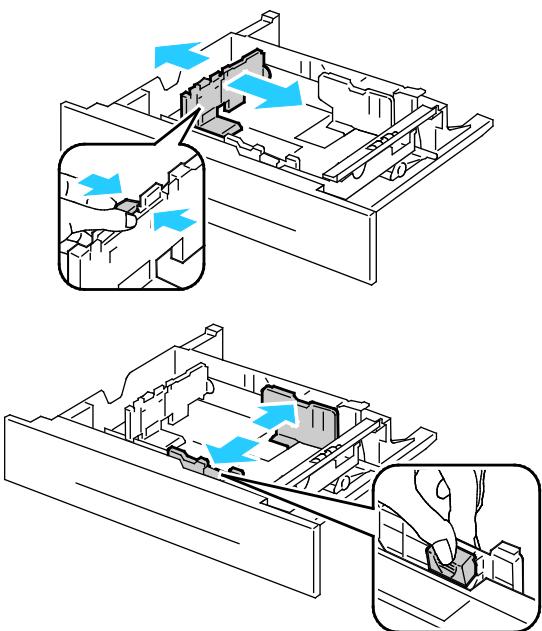

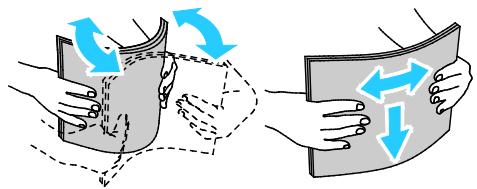

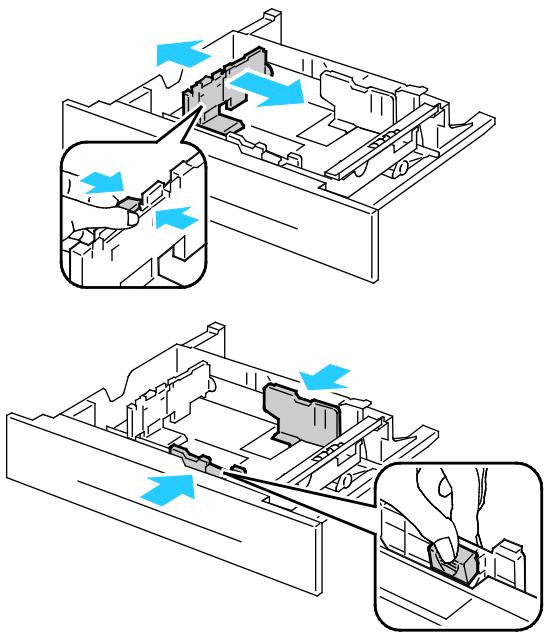

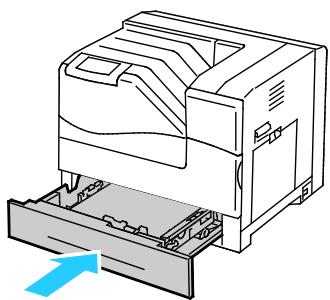

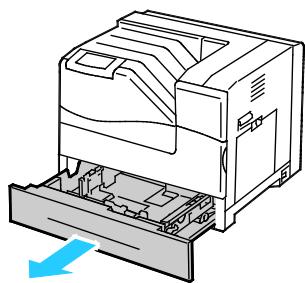

Chargement du papier dans les magasins 2 à 6 39

Modification du format, du type et de la couleur du support 42

Impression sur des papiers spéciaux 43

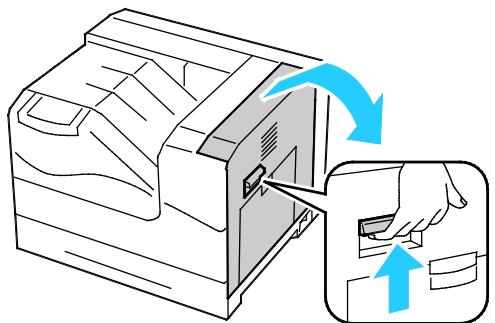

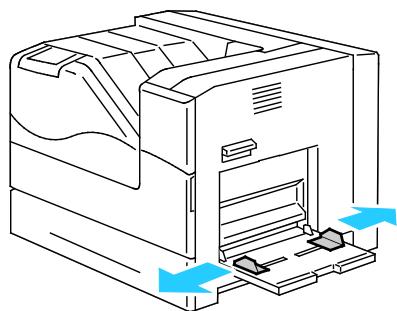

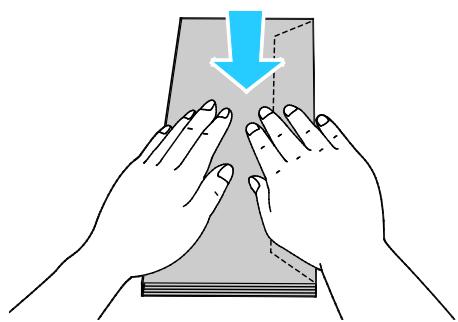

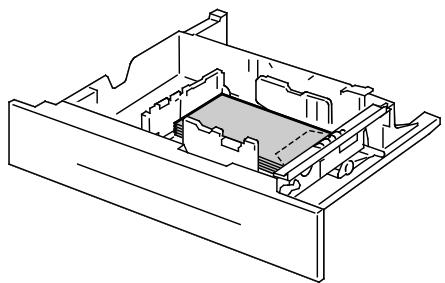

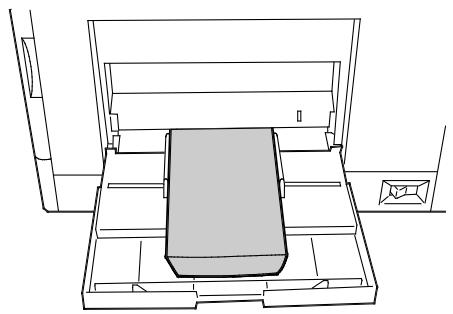

Enveloppes 43

Etiquettes 49

Support cartonné glacé 50

Transparents 50

Présentation de la fonction d'impression 54

Sélection des options d'impression 55

Aide du pilote d'imprimante 55

Options d'impression Windows 56

Options d'impression sous Macintosh 57

Fonctions d'impression 58

Impression recto verso (sur les deux faces des feuilles)

Sélection des options papier pour l'impression 60

Impression de plusieurs pages sur une feuille (N en 1) 60

Impression de cahiers 60

Utilisation des options couleur 61

Impression de couvertures 62

Impression d'insertions 62

Impression de pages spéciales 63

Mise à l'échelle 63

Impression de filigranes 64

Impression d'images miroir 65

Création et enregistrement de formats personnalisés 65

Sélection de la notification de fin de travail sous Windows 65

Impression de types de travaux spéciaux 66

6 Maintenance

Maintenance et nettoyage

Précautions générales

Nettoyage de l'imprimante 71

Maintenance courante 81

Maintenance régulière 91 Informations de facturation et d'utilisation 104 Commande de consommables 105 Emplacement du numéro de série de l'imprimante 105 Consommables 105 Éléments de maintenance courante 105 Unités remplaçables par le client 106 Quand faut-il commander des consommables ? 106 Affichage de l'état des consommables de l'imprimante 106 Recyclage des consommables 107 Déplacement de l'imprimante 108

7 Résolution des incidents

Dépannage général 110

L'imprimante ne s'allume pas 110 L'imprimante se réinitialise ou se met souvent hors tension 110 L'impression est trop lente 111 Le document ne s'imprime pas à partir du magasin correct 111 Le document ne s'imprime pas 112 L'imprimante émet des bruits inhabituels 112 Problèmes d'impression recto verso automatique 112 La date et l'heure sont incorrectes 113

Incidents papier 114

Emplacement des incidents papier 114 Résolution des incidents papier 116 Réduction des incidents papier 125 Résolution des incidents papier 127 Résolution d'incidents au niveau de l'agrafeuse 129

Problèmes de qualité d'impression 131

Contrôle de la qualité d'impression 131 Résolution des p 2

Pour obtenir de l'aide. 137

Messages du panneau de commande 137 Utilisation des outils intégrés de résolution des incidents 139 Assistance technique PhaserSMART 141 Services Internet CentreWare 142 Informations complémentaires 142

Spécifications

Configuration et options de l'imprimante 146

Caractéristiques standard 146 Configurations disponibles 146 Options et mises à jour 147

Spécifications matérielles 148

Phaser Configurations d'imprimante 6700N/DN 148 Phaser Configurations d'imprimante 6700DT 148 Phaser Configurations d'imprimante 6700DX 148 Configurations d'imprimante avec module de finition 148 Espace de dégagement requis 149

Spécifications relatives aux conditions ambiantes 151

Spécifications électriques 152

Tension et fréquence d'alimentation 152 Consommation électrique 152 Système satisfaisant aux exigences du programme Energy Star 152

Résolution d'impression 153 Vitesse d'impression 153

Spécifications du contrôleur 154

Processeur 154 Mémoire 154 Interfaces 154

B. Informations relatives aux réglementations

Règlements de base 156

États-Unis - Réglementations FCC 156 Canada 156 Union européenne 156 Turquie - Réglementation RoHS 157

Fiches de données de sécurité 158

C. Recyclage et mise au rebut

Tous les pays 160 Amérique du Nord 161 Union européenne 162

Environnement domestique 162 Environnement professionnel 162 Recyclage et mise au rebut des équipements et des batteries 162 Remarque concernant le symbole applicable aux batteries 163 Retrait de la batterie 163

Autres pays 164

Ce chapitre contient les sections suivantes :

• Sécurité électrique 8
• Sécurité d'utilisation 9
• Sécurité de maintenance 12
• Symboles apposés sur l'imprimante 13

L'imprimante et les consommables recommandés ont été conçus et testés pour satisfaire aux exigences de sécurité les plus strictes. Suivez attentivement les recommandations ci-après pour garantir une utilisation en toute sécurité de l'imprimante Xerox®.

Avertissements :

Veillez à ne pas insérer d'objets dans les fentes et les ouvertures de l'imprimante. Tout contact avec un élément électrique ou la création d'un court-circuit sur une pièce peut provoquer un incendie ou une électrocution. - Ne retirez jamais les capots ou protections fixés par des vis, sauf lors de l'installation d'équipements en option et lorsque des instructions spécifiques vous y invitent. L'imprimante doit être mise hors tension lors de telles installations. Débranchez le cordon d'alimentation lorsque vous retirez les capots et protections pour installer un équipement en option. À l'exception des options pouvant être installées par l'utilisateur, aucune des pièces se trouvant derrière ces capots ne doit faire l'objet d'une intervention de maintenance par l'utilisateur.

Les conditions suivantes peuvent compromettre la sécurité d'utilisation de l'appareil :

Le cordon d'alimentation est endommagé. Du liquide a été renversé dans l'imprimante. L'imprimante est en contact avec de l'eau. L'imprimante émet de la fumée ou sa surface est exceptionnellement chaude. L'imprimante émet des odeurs ou des bruits inhabituels. L'imprimante entraîne le déclenchement d'un disjoncteur, d'un fusible ou de tout autre dispositif de sécurité.

Si l'une de ces situations survient, procédez comme suit :

1. Mettez l'imprimante immédiatement hors tension.
2. Débranchez le cordon d'alimentation de la prise électrique.
3. Appelez un technicien de maintenance agréé.

Sécurité laser

Cette imprimante est conforme aux normes d'utilisation des produits laser définies par des agences gouvernementales, nationales et internationales et est certifiée produit laser de classe 1.

L'imprimante n'émet pas de rayonnement dangereux. En effet, au cours de chaque opération d'utilisation et de maintenance client, le faisceau est entièrement confiné.

AVERTISSEMENT : le recours à des commandes, réglages ou procédures qui ne seraient pas spécifiés dans le présent manuel peut entraîner une exposition dangereuse au rayonnement laser.

Sécurité d'utilisation

L'imprimante et les consommables ont été conçus et testés pour satisfaire aux exigences de sécurité les plus strictes. Ils ont notamment été examinés, approuvés et certifiés conformes aux normes environnementales établies.

Soyez attentif aux recommandations suivantes pour garantir une utilisation en toute sécurité.

Émission d'ozone

Cette imprimante émet de l'ozone pendant son fonctionnement normal. La quantité d'ozone produite dépend du volume de copies. L'ozone est plus lourd que l'air et n'est pas produit en quantité suffisante pour blesser qui que ce soit. Installez l'imprimante dans une pièce bien ventilée.

Pour plus d'informations concernant les États-Unis et le Canada, consultez le site www.xerox.com/environment. Dans les autres pays, contactez votre représentant local Xerox ou consultez le site www.xerox.com/environment_europe.

Emplacement de l'imprimante

• Placez l'imprimante sur une surface plane et stable n'émettant pas de vibrations et pouvant supporter son poids. Le poids de l'imprimante de base sans emballage est d'environ 19,2 kg (42,2 lb). Veillez à ne pas bloquer ni couvrir les fentes et les ouvertures de l'imprimante. Ces ouvertures permettent d'assurer la ventilation et d'éviter une surchauffe de l'imprimante.

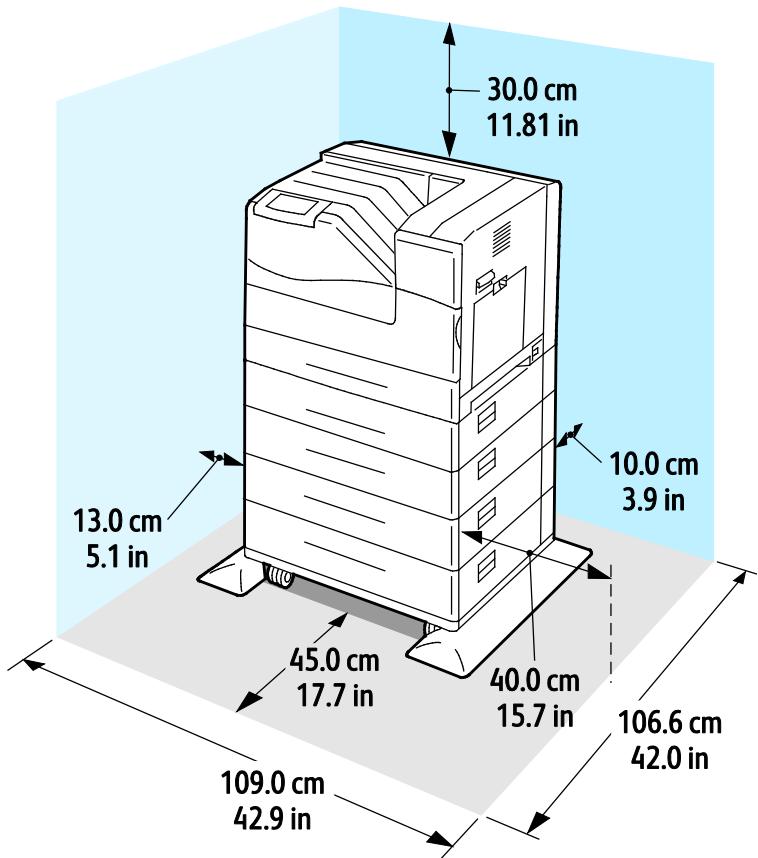

• bénéficiant d'un dégagement suffisant pour l'exploitation et les interventions de maintenance.
• où l'accumulation de poussière est limitée. Veillez à ne pas exposer l'imprimante à des conditions extrêmes de température ou d'humidité.
• Ne placez pas l'imprimante à proximité d'une source de chaleur.
• Placez l'imprimante à l'abri de la lumière directe du soleil pour éviter toute exposition des composants photosensibles. N'exposez pas l'imprimante directement à l'air froid provenant d'un climatiseur.
• Ne placez pas l'imprimante à un endroit pouvant être exposé à des vibrations.
• Pour des performances optimales, utilisez l'imprimante à une altitude inférieure à 3 100 m (10 170 pieds).

Consignes d'utilisation

• Ne retirez pas la source de papier que vous avez sélectionnée dans le pilote d'imprimante ou sur le panneau de commande lorsque l'imprimante est active. N'ouvrez pas les capots en cours d'impression.
• Ne déplacez pas l'imprimante en cours d'impression. N'approchez jamais vos mains, cheveux, cravate, etc., des rouleaux d'entraînement et de sortie.
• Des panneaux, démontables à l'aide d'outils, protègent les zones à risque à l'intérieur de l'imprimante. Ne démontez pas les panneaux de protection.

Cordon d'alimentation

Utilisez le cordon d'alimentation fourni avec l'imprimante. Branchez le cordon d'alimentation directement sur une prise électrique Vérifiez le branchement de chaque extrémité du cordon. Si vous ne savez pas si une prise est mise à la terre, demandez conseil à un électricien. Évitez d'utiliser un adaptateur de mise à la terre pour connecter l'imprimante à une prise électrique ne comportant pas de borne de mise à la terre.

AVERTISSEMENT : Pour éviter les risques d'électrocution, vérifiez que l'imprimante est L'utilisation incorrecte d'un appareil électrique est dangereuse.

• Utilisez uniquement une rallonge ou une multiprise conçue pour prendre en charge la capacité électrique de l'imprimante.
• Vérifiez que l'imprimante est branchée sur une prise d'alimentation de tension appropriée. Au besoin, examinez les spécifications électriques de l'imprimante avec un électricien.
• Ne placez pas l'imprimante à un endroit où pourrait faire trébucher quelqu'un.
• Ne placez pas d'objets sur .
• Remplacez le câ 'il est usé ou endommagé.
• Ne branchez ou ne débranchez pas le câ e l'interrupteur de l'imprimante est en position de marche (I). Pour éviter tout risque d'électrocution et pour ne pas endommager le câble d'alimentation, saisissez le câble d'alimentation par la prise pour le débrancher.

Le câble d'alimentation est attaché à l'imprimante sous forme de dispositif intégré, à l'arrière de l'imprimante. Si vous devez déconnecter l'alimentation électrique de l'imprimante, débranchez le câble d'alimentation à partir de la prise murale.

Consommables pour l'imprimante

Utilisez les consommables spécialement conçus pour l'imprimante. L'emploi de produits inadéquats peut altérer l et compromettre la sécurité des utilisateurs. - Observez tous les avertissements et instructions figurant sur ou fournis avec le produit, les options et les consommables. - Stockez tous les consommables conformément aux instructions fournies sur l'emballage ou le conteneur. - Conservez tous les consommables hors de portée des enfants. - N'exposez jamais une cartouche de toner/d'impression, un module photorécepteur ou des conteneurs de toner à une flamme vive. Lors de la manipulation des cartouches, par exemple le toner, le fuser ou autres, évitez tout contact avec la peau ou les yeux. Tout contact avec les yeux peut entraîner une irritation et une inflammation. N'essayez pas de démonter la cartouche ; cette opération peut augmenter le risque de contact avec la peau ou les yeux.

ATTENTION : L'utilisation de consommables autres que ceux de marque Xerox® n'est pas recommandée. La garantie, le contrat de maintenance et le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) de Xerox® ne couvrent pas les dégâts, les dysfonctionnements ou la baisse d consécutifs à l'utilisation de consommables de marque autre que Xerox® ou de consommables Xerox® non spécifiques pour une utilisation avec cette imprimante. Le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) est disponible aux États-Unis et au Canada. La couverture peut varier en dehors de ces pays. Veuillez contacter Xerox pour toute précision.

Sécurité de maintenance

• Ne tentez pas d'interventions de maintenance autres que celles décrites dans la documentation fournie avec l'imprimante.
• N'utilisez pas de nettoyants aérosols. Utilisez un chiffon sec et non pelucheux pour procéder au nettoyage.
• Ne brûlez aucun consommable ou élément de maintenance courante. Pour plus d'informations sur les programmes de recyclage des consommables Xerox®, rendez-vous sur le Web, à l'adresse www.xerox.com/gwa.

Symboles apposés sur l'imprimante

Symbole	Description
!	Avertissement ou Attention : Le non-respect des notes d'ajretissement peut entraîner des blessures graves voire mortelles. Le non-respect des notes d'attention peut entraîner des blessures ou endommager le système.
	Ne pas brûler le bac de récapération.
	Ne pas brûler l'élement.
00:10	Ne pas exposer le module d'impression à la lumière pendant plus de 10 minutes.

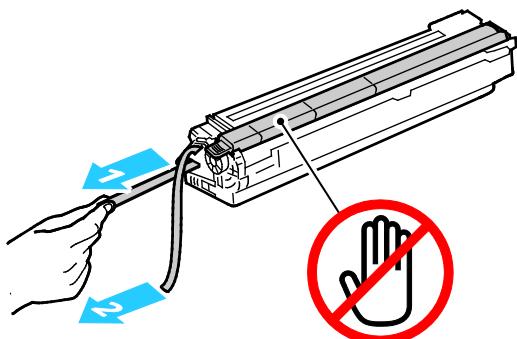

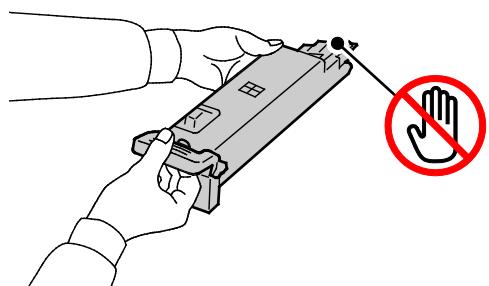

	Ne pas toucher le module d'impression.

Ce chapitre contient les sections suivantes :

• Éléments de l'imprimante 16 Pages d'informations 20 Mode économie d'énergie 21
• Fonctions d'administration 22
• Informations complémentaires 24

Cette section aborde les points suivants :

Vue avant 16 Vue latérale droite 17 Vue arrière 17 Panneau de commande 18 Composants internes 18 Kit de maintenance 19 - Module de finition 19

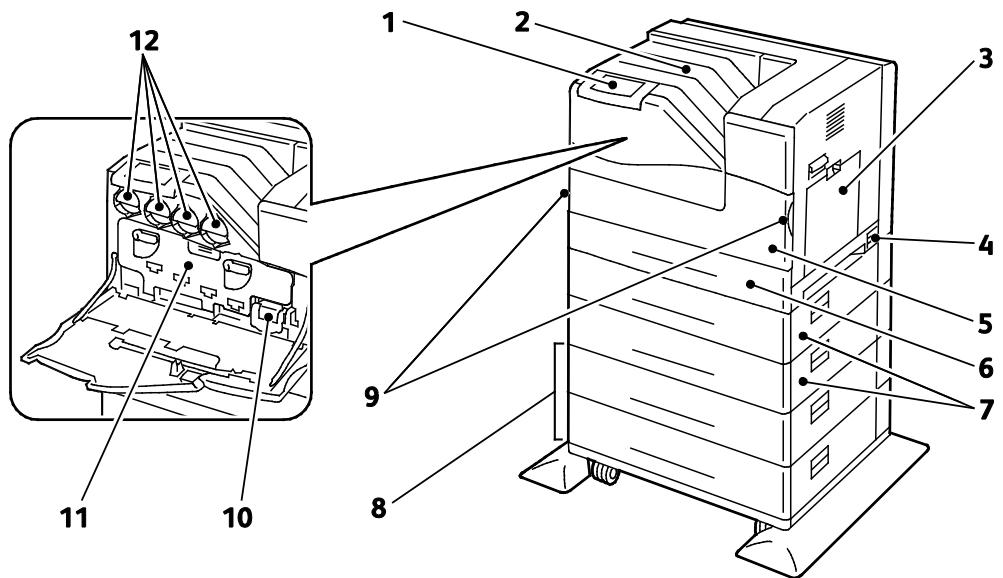

Vue avant

1. Panneau de commande
2. Bac récepteur
3. Magasin 1
4. Interrupteur

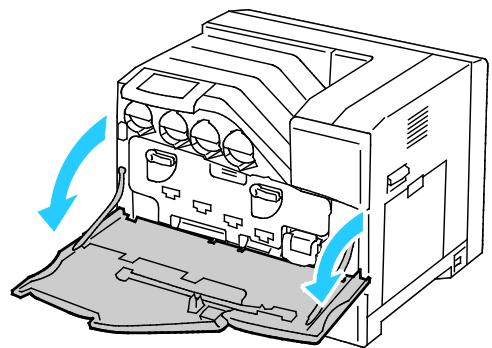

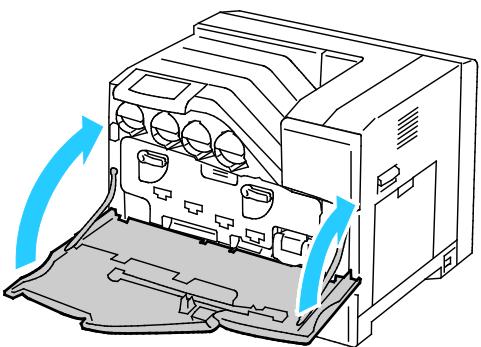

5. Porte avant
6. Magasin 2
7. Magasins de 550-feuilles en option (magasins 3 et 4)
8. Magasin grande capacité de 1100 5 et 6)
9. Poignées de la porte avant
10. Bac de récupération
11. Porte du module d'impression
12. Cartouches de toner

Remarque : l'imprimante peut contenir un maximum de six magasins.

Les configurations de magasins suivantes sont disponibles :

Magasins 1 et 2 - d'une capacité de 550 feuilles - Magasins 1 et 2 + deux magasins d'une capacité de 550 feuilles

• Magasins 1 et 2 + un magasin grande capacité de 1100 feuilles
• Magasins 1 et 2 + un magasin d'une capacité de 550 feuilles et un magasin grande capacité de 1100 feuilles
• Magasins 1 et 2 + deux magasins d'une capacité de 550 feuilles et un magasin grande capacité de 1100 feuilles

Remarque : ces configurations sont les seules prises en charge.

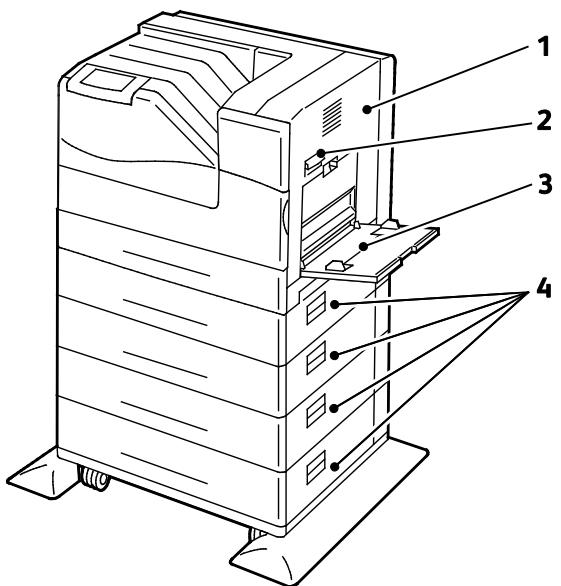

Vue latérale droite

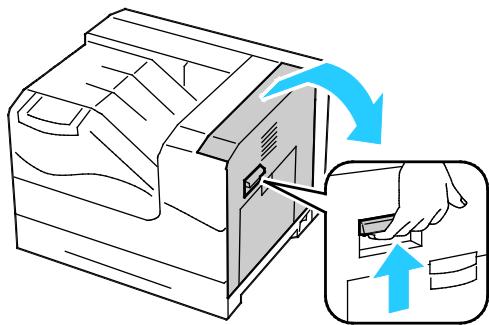

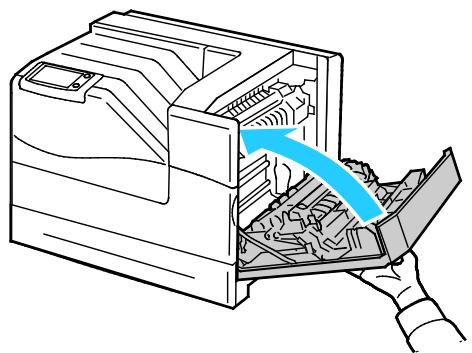

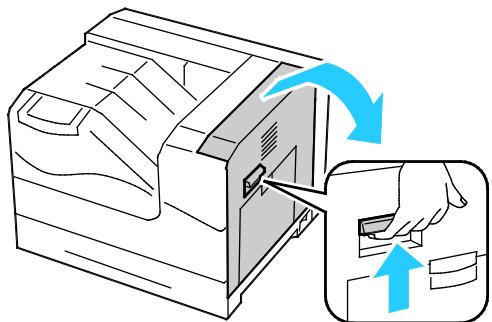

1. Porte latérale droite
2. Poignée de la porte latérale droite

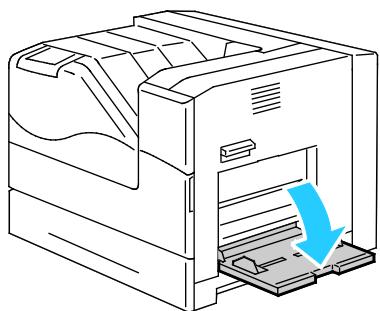

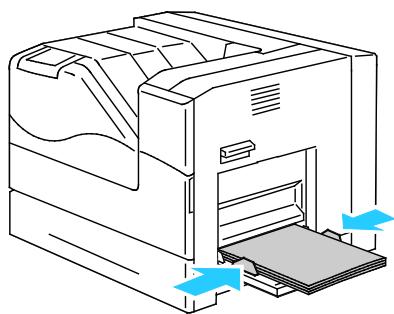

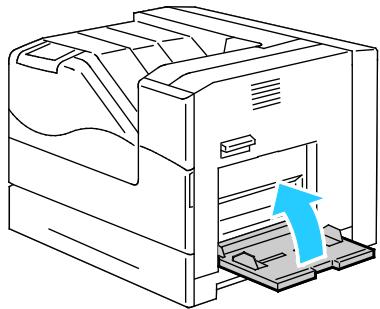

3. Magasin 1
4. Portes latérales droite des magasins 3 et 6

Vue arrière

1. Carte de commande
2. e module de finition
3. Connecteur électrique pour l'imprimante
4. Bouton de réinitialisation de l'interrupteur différentiel
5. Capot de la carte de commande
6. Bouton d'impression de pages test
7. Connexion USB
8. Port pour périphérique USB (pour les opérations de maintenance uniquement)
9. Connexion Ethernet

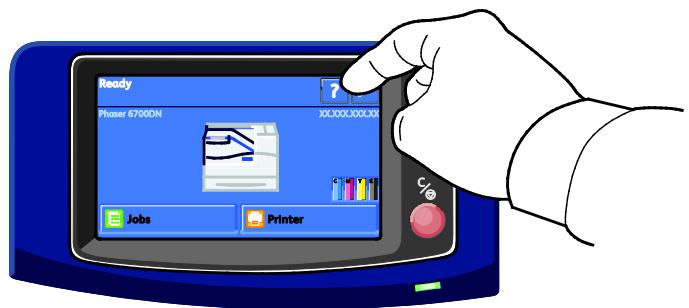

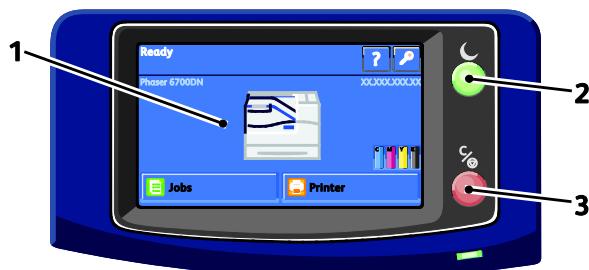

Panneau de commande

Le panneau de commande comprend l'écran tactile et des touches qui vous permettent de contrôler les fonctions disponibles sur l'imprimante.

• Affiche l'état de fonctionnement actuel de l'imprimante.
• Permet d'accéder aux fonctions d'impression.
• Permet d'accéder à la documentation d'utilisation.
• Fournit accès aux menus Outils et Configuration.
• Fournit accès aux menus et aux vidéos de résolution des incidents.
• Vous invite à charger du papier, à remplacer les consommables et à résoudre les incidents papier.
• Affiche des messages d'erreur et d'avertissement.
• Affiche les vidéos associées à certains événements.

1. L'écran tactile affiche des informations et permet d'accéder aux fonctions de l'imprimante.

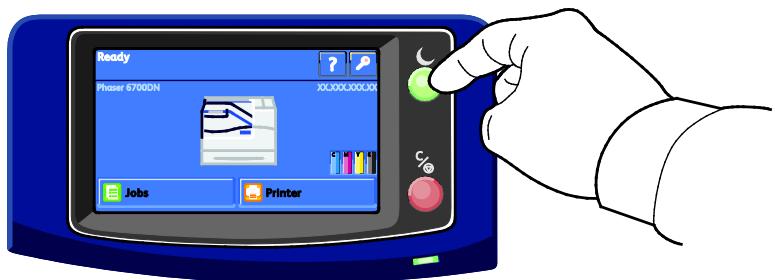

2. La touche Économie d'énergie permet de faire passer l'imprimante en mode Veille, Économie d'énergie ou Prêt.
3. Pause : permet d'interrompre temporairement le travail d'impression en cours. Le travail peut ensuite être annulé ou redémarré.

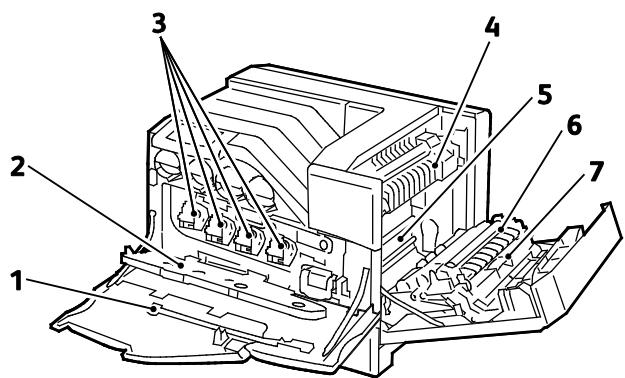

Composants internes

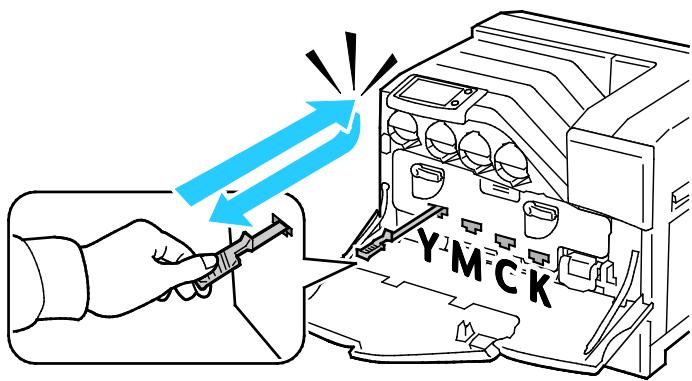

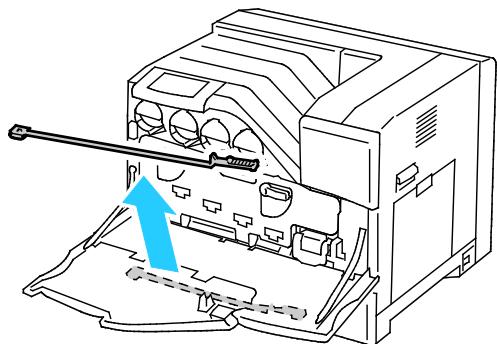

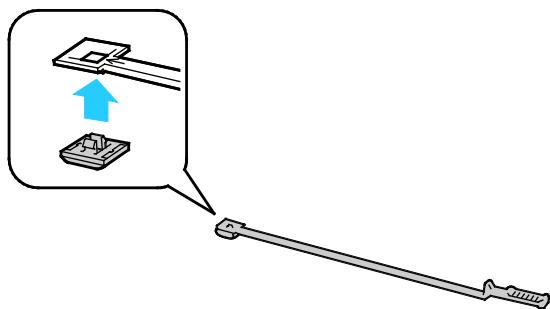

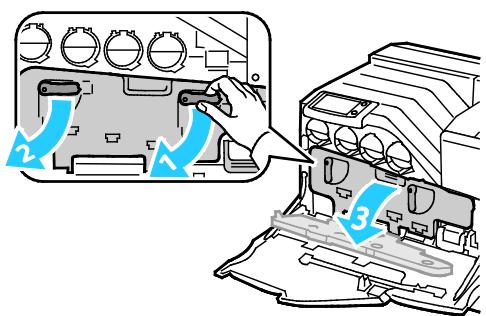

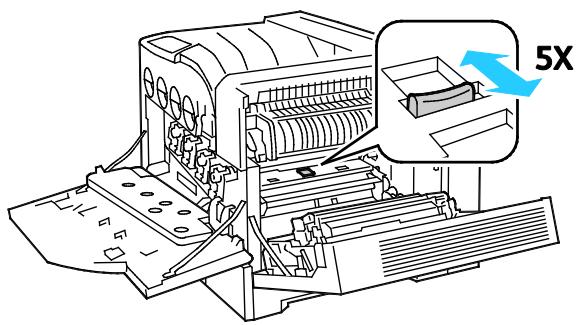

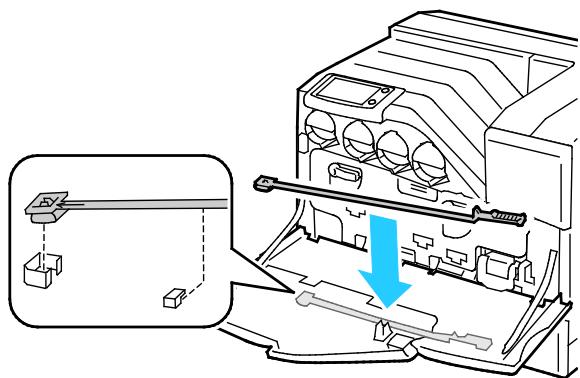

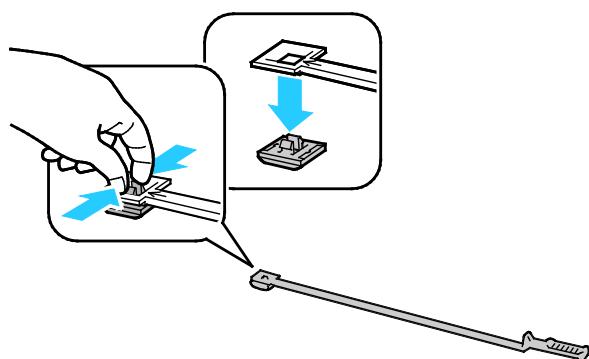

1. Tige de nettoyage

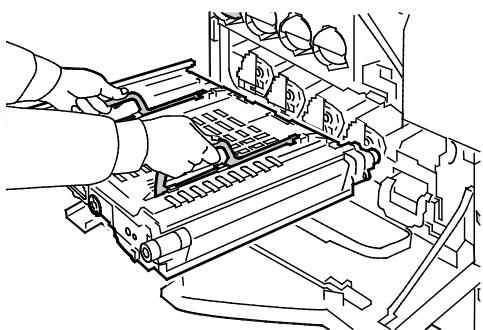

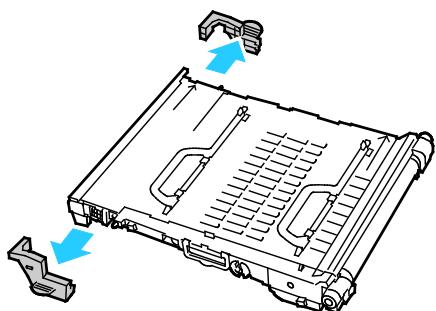

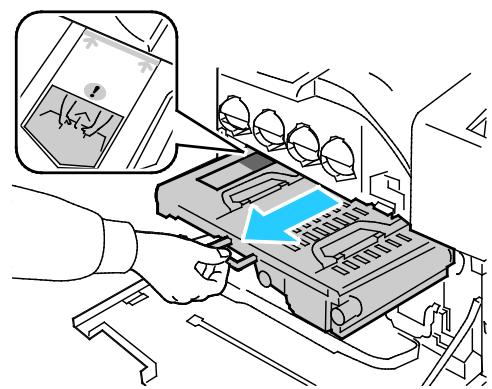

2. Courroie de transfert
3. Port du module d'impression
4. Rouleau de transfert

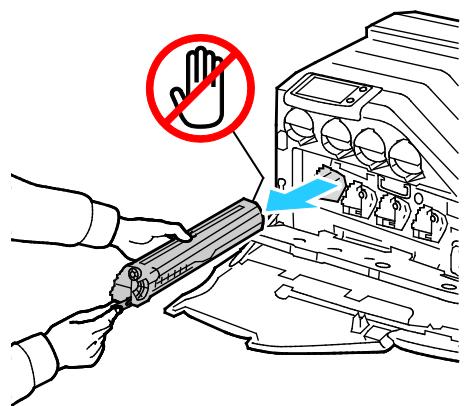

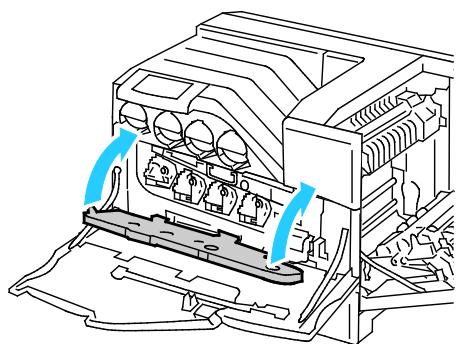

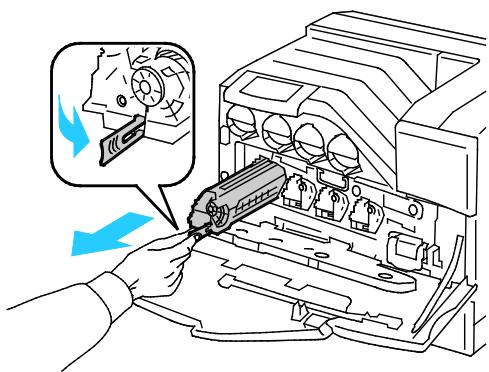

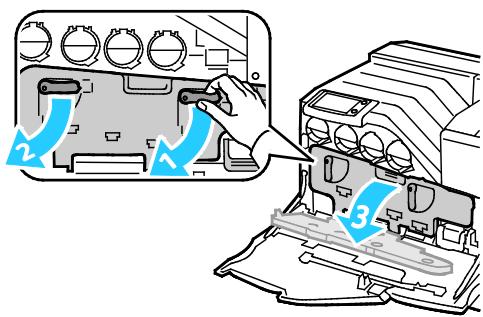

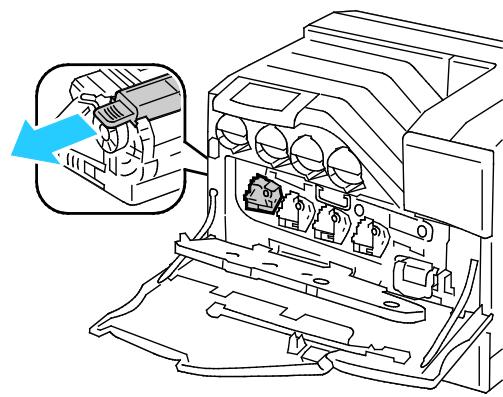

5. Modules d'impression
6. Unité recto verso

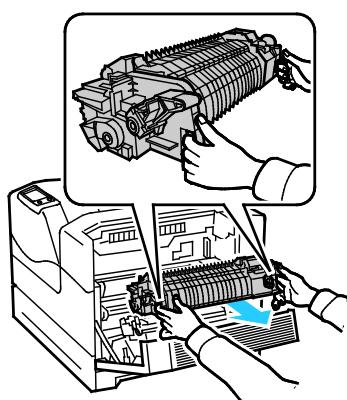

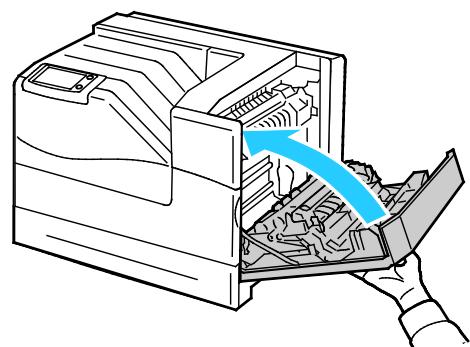

7. Module four

Remarque : la courroie et le rouleau de transfert font partie du kit de maintenance.

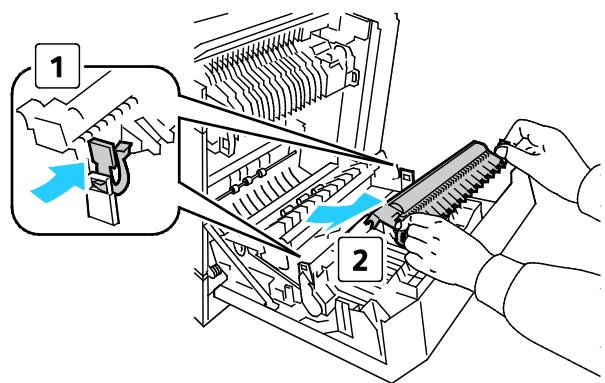

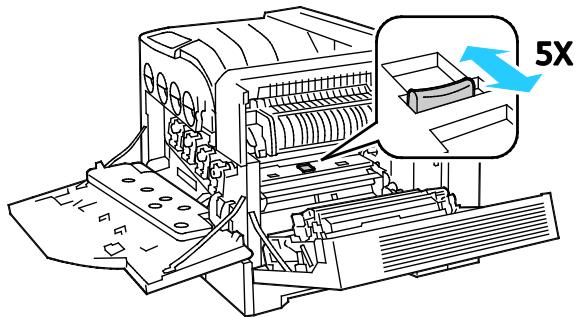

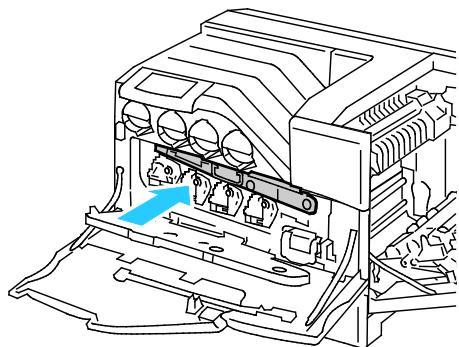

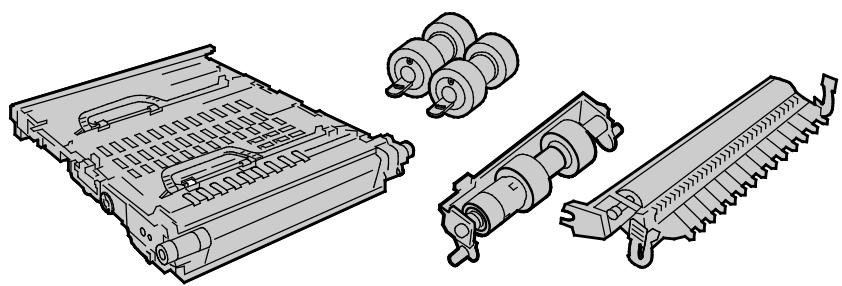

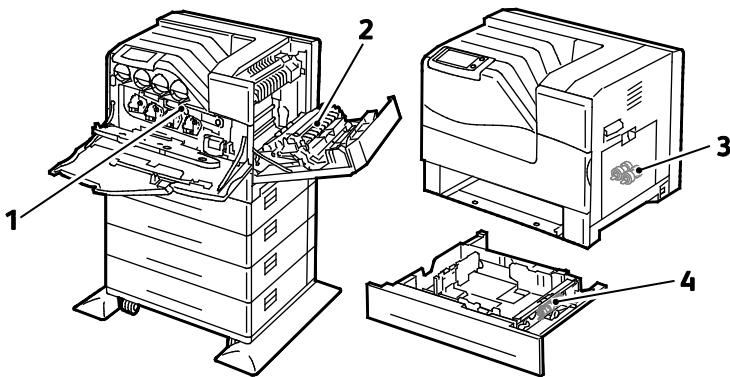

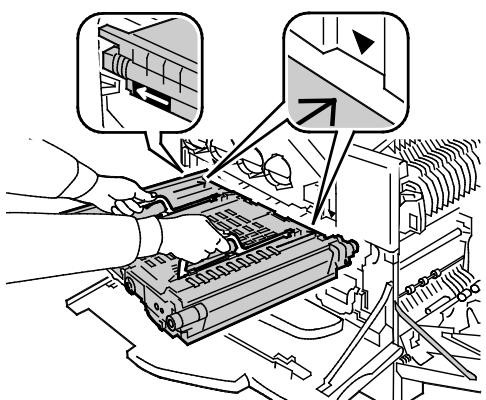

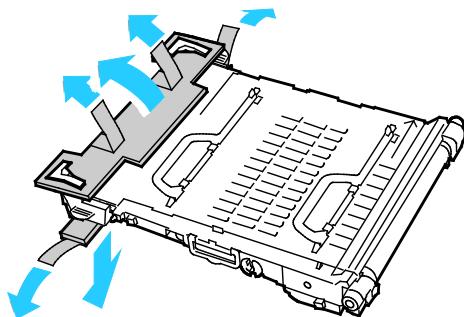

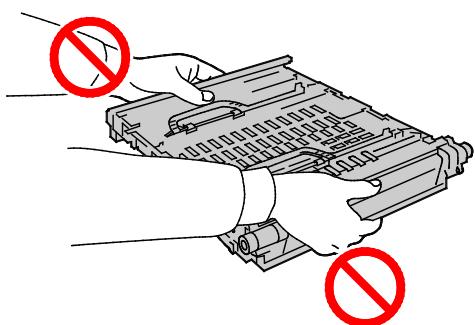

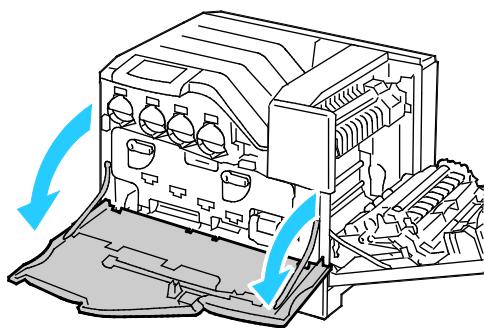

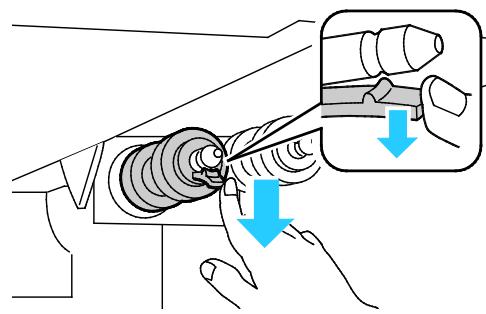

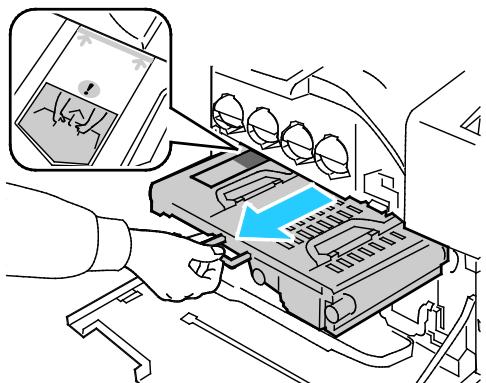

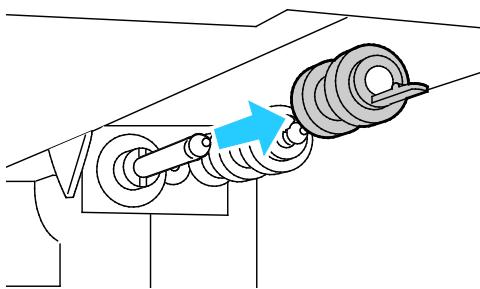

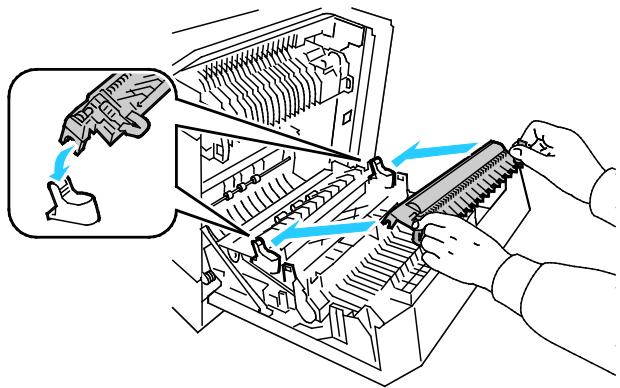

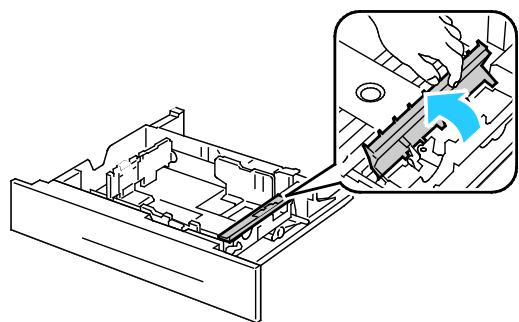

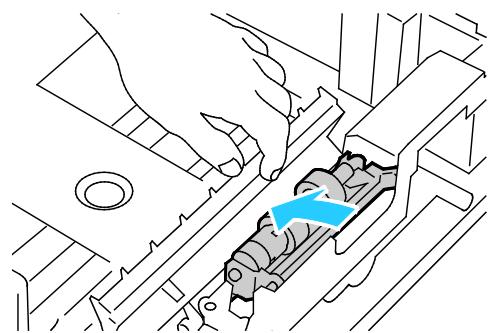

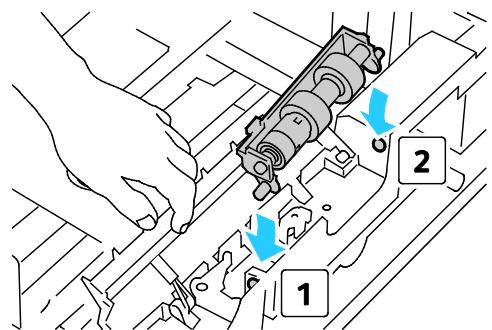

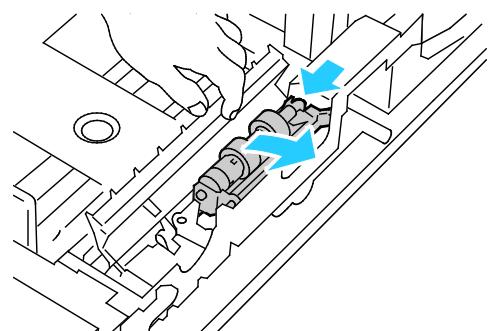

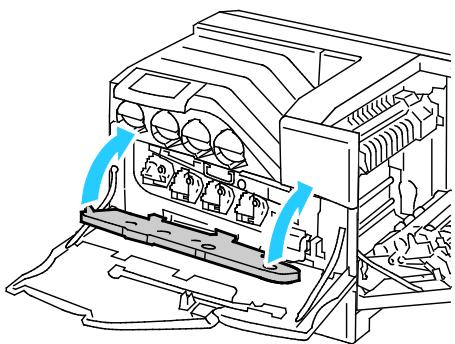

Kit de maintenance

1. Courroie de transfert

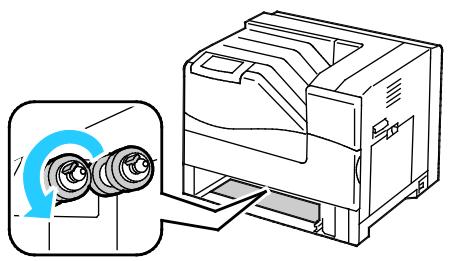

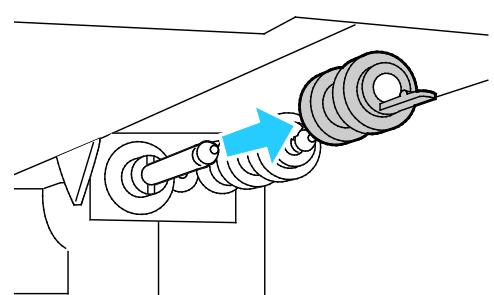

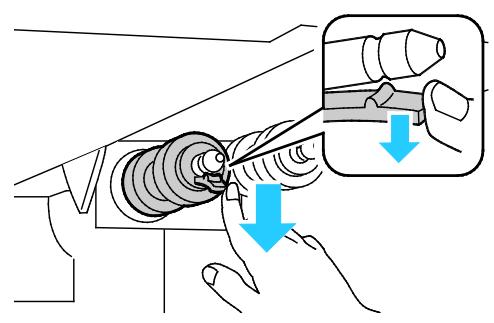

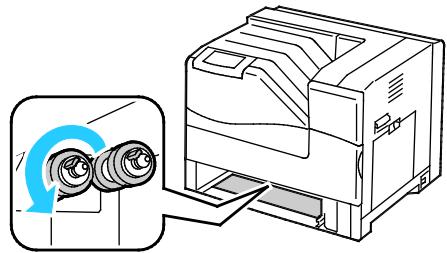

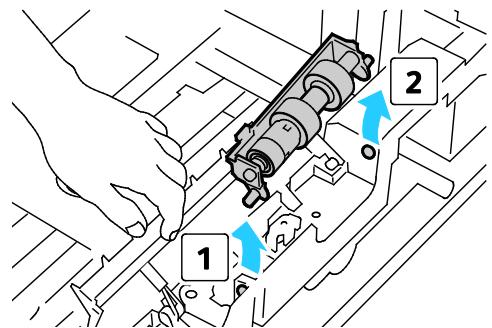

2. Têtes de départ
3. Rouleau de transfert
4. Cartouche de têtes de départ

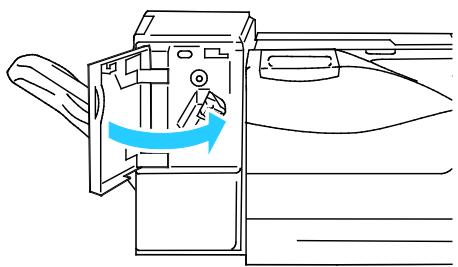

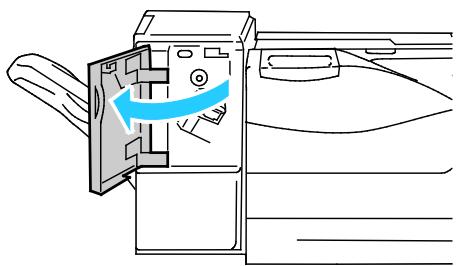

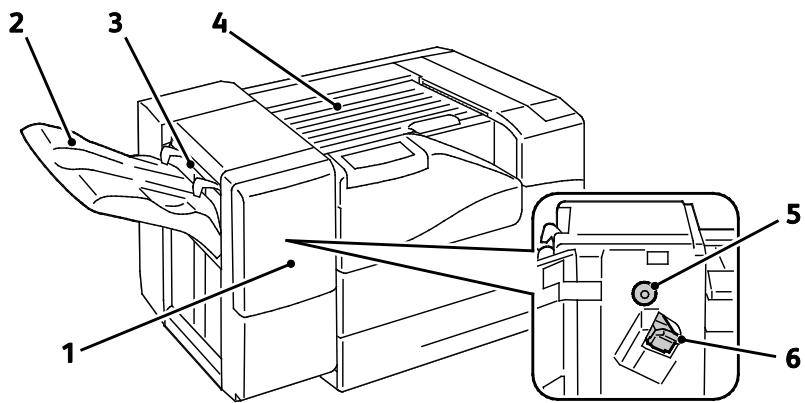

Module de finition

1. Porte avant du module de finition

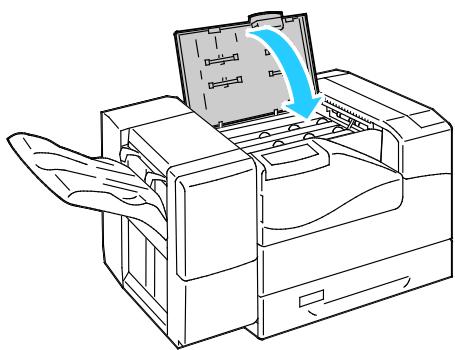

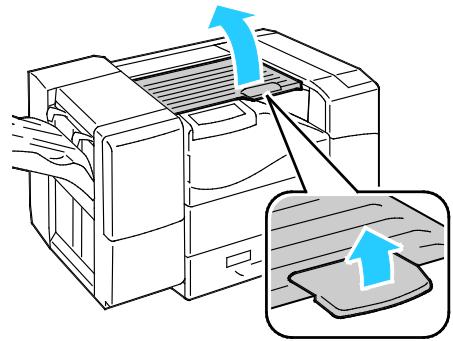

2. Unité de transport horizontal
3. Bac récepteur du module de finition

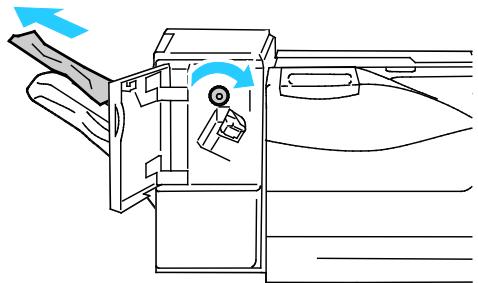

4. Molette de déplacement du papier

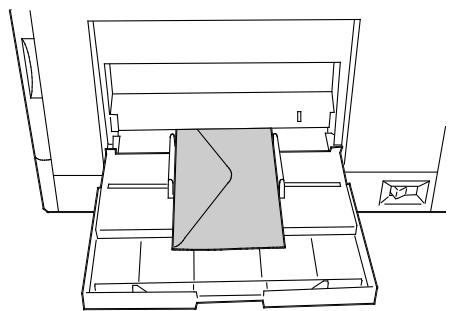

5. Levier pour enveloppes

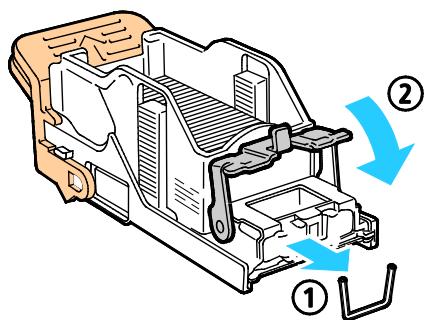

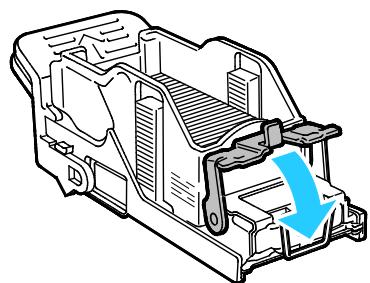

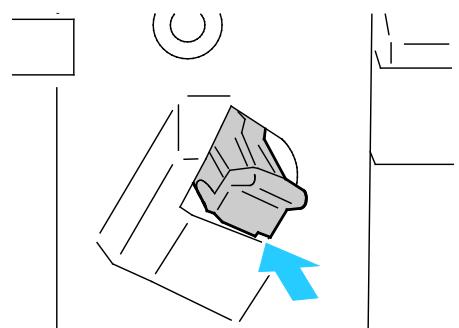

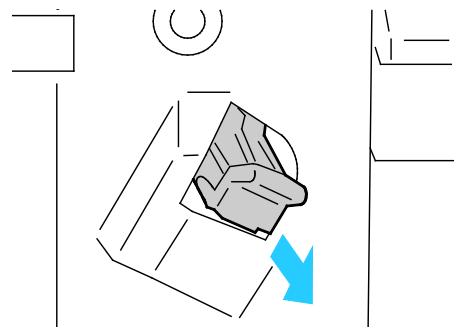

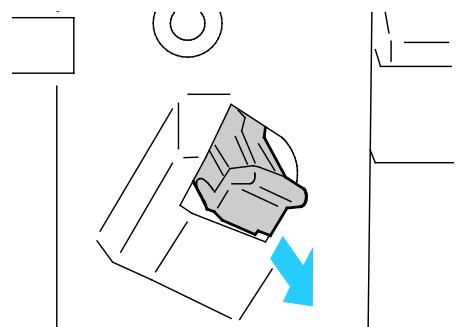

6. Cartouche d'agrafes

Remarque : faites tourner la molette de déplacement du papier pour dégager le papier coincé dans le circuit papier du module de finition.

Une série de pages d'informations est disponible sur l'imprimante. Ces pages contiennent des informations sur la configuration et les polices, des pages de démonstration et autres.

Pour imprimer les pages d'informations depuis le panneau de commande :

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur Imprimer du matériel de référence.
3. Appuyez sur # pour définir la quantité.
4. Utilisez le pavé numérique ou appuyez sur + ou - pour sélectionner le nombre de copies à imprimer.
5. Appuyez sur OK.
6. Utilisez les flèches Haut ou Bas pour parcourir la liste, puis sélectionnez la page à imprimer.
7. Appuyez sur Imprimer.

Remarque : Les pages d'informations peuvent également être imprimées depuis les Services Internet CentreWare.

Pour spécifier le magasin source pour l'impression des pages d'informations :

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Gestion des magasins.
3. Appuyez sur Source des pages d'informations.
4. Appuyez sur le magasin à utiliser pour l'impression ou appuyez sur Automatique.
5. Appuyez sur OK pour confirmer la configuration.
6. Appuyez sur Précédent pour revenir à l'onglet Outils ou appuyez sur Accueil Services pour revenir à l'écran principal.

Remarques :

Pour imprimer des pages d'assistance relatives aux problèmes de qualité, reportez-vous à la section Utilisation des outils intégrés de résolution des incidents à la page 139. Certains écrans du panneau de commande contiennent des liens vers des pages d'informations fréquemment consultées.

Impression du relevé de configuration

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur Imprimer le matériel de référence.
3. Appuyez sur Relevé de configuration.
4. Appuyez sur Imprimer.

Remarque : Par défaut, le relevé de configuration est imprimé à chaque fois que l'imprimante est mise sous tension. Pour désactiver ce paramètre, sélectionnez Imprimante > Outils > Configuration > Paramètres généraux > Page de démarrage > Non.

Mode économique d'énergie

Vous pouvez définir la durée pendant laquelle l'imprimante reste en mode disponible avant de passer automatiquement à un mode d'alimentation plus économique. Vous pouvez également désactiver la transition automatique.

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Configurer.
3. Appuyez sur Économie d'énergie.
4. Activez la transition automatique :

a. Sélectionnez la case à cocher Activer Économie d'énergie. b. Appuyez sur Modifier en regard de l'option à modifier :

• De Prêt à Économie d'énergie
• De Économie d'énergie à Veille

c. Entrez les minutes à l'aide du pavé numérique (entre 1 et 120). Le paramètre par défaut du mode Économie d'énergie est 15. Le paramètre par défaut du mode Veille est 45. d. Appuyez sur OK pour confirmer la modification ou sur X pour l'annuler.

1. Appuyez sur OK pour revenir à l'écran de configuration.

Remarques :

Pour désactiver la transition automatique, désélectionnez la case à cocher "Activer Économie d'énergie". L'imprimante quitte le mode Économie d'énergie à la réception d'un travail d'impression ou lorsque vous appuyez sur la touche Économie d'énergie.

Cette section aborde les points suivants :

Services Internet CentreWare 22 - Collecte automatique des données 23 - Informations de facturation et d'utilisation 23

Pour plus d'informations, reportez-vous au Guide de l'administrateur système disponible à l'adresse www.xerox.com/office/6700docs.

Services Internet CentreWare

est le logiciel d'administration et de configuration installé sur le serveur Web intégré de l'imprimante. Il vous permet de configurer et de gérer l'imprimante depuis un navigateur Web.

Configuration requise pour les :

• Une connexion TCP/IP entre l'imprimante et le réseau (en environnement Windows, Macintosh ou UNIX).
• Les protocoles TCP/IP et HTTP activés sur l'imprimante.
• Un ordinateur en réseau doté d'un navigateur Web prenant en charge JavaScript.

Pour plus d'informations, reportez-vous à l'aide dans les ou au Guide de l'administrateur système.

Accès aux services Internet CentreWare

Sur votre ordinateur, ouvrez un navigateur Web, tapez dans le champ d'adresse et appuyez sur Entrée ou Retour.

Recherche de l'adresse IP de l'imprimante

Vous pouvez afficher sur son panneau de commande ou l'obtenir grâce au relevé de configuration. Pour de plus amples informations, reportez-vous à la section "Impression du relevé de configuration" à la page 20.

Pour afficher l'adresse IP s :

1. S , appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur À propos de cette imprimante.
3. Appuyez sur l'onglet Réseau.

L'adresse IP est affichée sous TCP/IP (v4).

Lorsque IPv6 est défini, pour afficher des informations détaillées, appuyez sur TCP/IP (v6).

1. Pour revenir à l'écran principal, appuyez sur Accueil Services.

Remarque : l'adresse IP peut également être affichée dans l'angle supérieur droit ou gauche de l'écran principal. Pour la configurer dans les Services Internet CentreWare, cliquez sur Propriétés > Configuration générale > Écran d'accueil du panneau de commande. Pour de plus amples informations, reportez-vous à l'Aide des Services Internet CentreWare.

Collecte automatique des données

Cette imprimante collecte automatiquement des données et les transmet à un site externe sécurisé. Xerox ou un service attitré utilise ces données à des fins d'assistance et d'entretien de l'imprimante, pour la facturation, le renouvellement des consommables ou l'amélioration du produit. Les données transmises automatiquement peuvent porter sur l'enregistrement du produit, les relevés de compteur, le niveau des consommables, la configuration et les paramètres de l'imprimante, la version du logiciel, ainsi que sur des incidents ou codes d'erreur. Xerox ne peut pas lire, visualiser ou télécharger le contenu des documents qui se trouvent sur ou transitent par votre imprimante ou l'un quelconque de vos systèmes de gestion d'informations.

Pour désactiver la :

Sur la page de présentation des Services Internet CentreWare, cliquez sur le lien dans la remarque concernant les services automatisés.

Informations de facturation et d'utilisation

Les informations de facturation et d'utilisation de l'imprimante sont affichées sur l'écran Compteurs de facturation. Les compteurs d'impression affichés sont utilisés pour la facturation. Pour de plus amples informations sur l'affichage de ces informations, reportez-vous à la section " " à la page 104.

Informations complémentaires

Vous pouvez obtenir des informations complémentaires sur votre climatiseur en utilisant les sources suivantes.

Ressource	Emplacement
Guide d'installation	Livré avec l'imprimante
Guide d'utilisation rapide	Livré avec l'imprimante
Guide de l'administrateur système	www.xerox.com/office/6700docs
Tutoriels video	Disponibles sur le panneau de commande de l'imprimante et à l'adresse www.xerox.com/office/6700docs.
Recommended Media List (Liste des supports recommends)	États Unis : www.xerox.com/paper Europe : www.xerox.com/europeanpaper
L'assistance technique PhaserSMART émet automatiquement des diagnostics sur les problèmes survenant sur les imprimantes en réseau et propose des solutions.	www.phasersmart.com
Les informations de support technique pour votre imprimante complrennotitament : support technique en ligne, Assistant de support en ligne et téléchargesements de pilote.	www.xerox.com/office/6700support
Informations sur les menus ou les messages d'erreur	Touche Aide du panneau de commande
Pages d'informations	Imprimer depuis le menu du panneau de commande
Commande de consommables pour votre imprimante	www.xerox.com/office/6700supplies
Ressource fournissant outils et informations, tels que des didactériels interactifs, des modèles d'impression, des conseils utiles et des fonctionnalités personalisées répondant à vos besoin spécifiques.	www.xerox.com/office/businessresourcecenter
Ventes et assistance locales	www.xerox.com/office/worldcontacts
Enregistrement de l'imprimante	www.xerox.com/office/register
Magasin en ligne Xerox® Direct	www.direct.xerox.com/

Ce chapitre contient les sections suivantes :

• Présentation de l'installation et de la configuration 26 Modification des paramètres généraux 27 Installation des logiciels 28

Voir également :

Le Guide d'installation livré avec votre imprimante.

Le Guide de l'administrateur système est disponible à l'adresse www.xerox.com/office/6700docs.

Présentation de l'installation et de la configuration

Avant toute impression, l'ordinateur et l'imprimante doivent être branchés sur une prise secteur, sous tension et connectés. Configurez les paramètres initiaux de l'imprimante, puis installez les pilotes et les utilitaires sur votre ordinateur.

Vous pouvez vous connecter à l'imprimante via un réseau, à l'aide d'un câble Ethernet, ou directement à partir de votre ordinateur, à l'aide d'un câble USB. Les besoins en termes de matériel et de câblage sont différents selon la méthode de connexion utilisée. Les routeurs, concentrateurs et commutateurs réseau, modems, câbles Ethernet et USB ne sont pas livrés avec l'imprimante et doivent être achetés séparément. Xerox recommande d'utiliser une connexion Ethernet. Plus rapide qu'une connexion USB, ce type de connexion permet en outre d'accéder aux Services Internet CentreWare.

Pour en savoir plus sur la configuration de la connexion et du réseau, imprimez la page Configuration de connexion :

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur Imprimer le matériel de référence.
3. Appuyez sur Configuration de connexion.
4. Appuyez sur Imprimer.

Pour plus d'informations sur la configuration des paramètres de l'imprimante, reportez-vous au Guide de l'administrateur système disponible à l'adresse www.xerox.com/office/6700docs.

Connexion physique de l'imprimante au réseau

Utilisez un câble Ethernet de catégorie 5 ou supérieur pour connecter l'imprimante au réseau. Un réseau Ethernet peut être utilisé pour un ou plusieurs ordinateurs et prendre en charge un grand nombre d'imprimantes et de systèmes simultanément. Une connexion Ethernet fournit un accès direct aux paramètres de l'imprimante via Services Internet CentreWare.

Pour connecter l'imprimante :

1. Branchez le câble d'alimentation sur l'imprimante, puis sur une prise électrique.
2. Connectez une extrémité d'un câble Ethernet de catégorie 5 (ou supérieur) au port Ethernet de l'imprimante. Connectez l'autre extrémité du câble Ethernet à un port réseau correctement configuré sur un concentrateur ou un routeur.

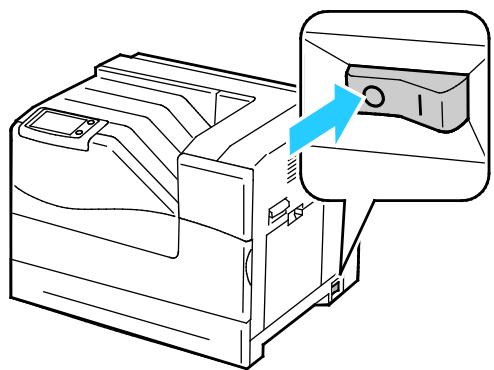

3. Mettez l'imprimante sous tension.

Installation initiale de l'imprimante

Vérifiez que l'imprimante est bien configurée avant d'installer le logiciel de l'imprimante. La configuration consiste à activer les fonctions en option et à définir une adresse IP pour la connexion réseau Ethernet. Si l'imprimante n'a jamais été mise sous tension et configurée, reportez-vous au Guide de l'administrateur système disponible à l'adresse www.xerox.com/office/6700docs.

Modification des paramètres généraux

Vous pouvez modifier les paramètres de l'imprimante tels que la langue, la date et l'heure, l'unité de mesure, la luminosité de l'affichage et la page de démarrage à partir du panneau de commande.

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Configurer.
3. Touchez Paramétres généraux, puis touchez le paramètre à modifier :
4. Langue/Clavier : permet de sélectionner la langue et la disposition du clavier.
5. Date/Heure : permet de définir le fuseau horaire, la date, l'heure et le format d'affichage.

Remarque : La date et l'heure sont réglées automatiquement via le protocole NTP (Network Time Protocol). Pour modifier ces paramètres, accédez à l'onglet Propriétés Services Internet CentreWare et, sous Configuration de la date et de l'heure, sélectionnez Manuel (NTP désactivé).

• Temporisation du système : permet de préciser le délai à l'issue duquel l'imprimante revient à l'écran principal si aucune saisie n'est effectuée. Luminosité de l'affichage : permet de définir le niveau de luminosité de l'écran tactile.
• Page de demurage : permet de préciser si le relevé de configuration doit être imprimé à chaque mise sous tension de l'imprimante.
• Modifiez les paramètres selon vos besoin.
• Appuyez sur OK pour confirmer la modification ou sur X pour l'annuler.
• Modifiez d'autres paramètres ou appuyez sur Accueil pour revenir à l'écran principal.

Cette section aborde les points suivants :

• Système d'exploitation requis 28 Installation des pilotes et des utilitaires sous Windows 28 Installation des pilotes et des utilitaires sous Macintosh OS X Version 10.5 et ultérieure 29 Installation des pilotes et des utilitaires sous UNIX et Linux 30 Autres pilotes 31

Avant d'installer le logiciel du pilote, vérifiez que l'imprimante est branchée sur une prise secteur, sous tension, connectée correctement et associée à une adresse IP valide. L'adresse IP est en général affichée dans le coin supérieur droit du panneau de commande. Si vous ne trouvez pas l'adresse IP, reportez-vous à la section "Recherche de l'adresse IP de l'imprimante" à la page 22.

Si le CD-ROM Software and Documentation (CD-ROM Logiciel et documentation) n'est pas disponible, téléchargez le pilote le plus récent à l'adresse www.xerox.com/office/6700drivers.

Système d'exploitation requis

• Windows XP SP1 ou version ultérieure, Windows Vista, Windows 7, Windows Server 2003, Windows Server 2008, Windows Server 2008 R2. Macintosh OS X version 10.5 ou version ultérieure.
• UNIX et Linux : L'imprimante prend en charge la connexion à de nombreuses plateformes UNIX via l'interface réseau. Pour plus d'informations, rendez-vous sur le site www.xerox.com/office/6700drivers.

Installation des pilotes et des utilisateurs sous Windows

Installez le pilote d'imprimante Xerox® pour accéder à toutes les fonctions de votre imprimante.

Pour installer le logiciel pilote d'impression :

1. Insérez le disque Software and Documentation (CD-ROM Logiciel et documentation) dans le lecteur de disques de votre ordinateur. Le programme d'installation démarre automatiquement. Si le programme d'installation ne démarre pas, accédez au contenu du lecteur approprié de votre ordinateur et cliquez deux fois sur Setup.exe.
2. Pour modifier la langue, cliquez sur Langue, sélectionnez votre langue, puis cliquez sur OK.
3. Cliquez sur J'accepte pour accepter les termes du contrat de licence.
4. Sélectionnez votre imprimante puis cliquez sur Installer.
5. Si votre imprimante ne figure pas cliquez sur Recherche étendue.
6. Si votre imprimante n'apparaît toujours et si vous connaissez son adresse IP :

a. Cliquez sur l'icône d'imprimante réseau (à droite) en haut de la fenêtre en grisé. b. Entrez l'adresse IP ou le nom DNS de l'imprimante. c. Cliquez sur Rechercher, puis sélectionnez votre imprimante . d. Cliquez sur Suivant lorsque l'imprimante s'affiche dans la fenêtre.

1. Si votre imprimante n'apparaît toujours pas détectées et si vous ne connaissez pas son adresse IP :

a. Cliquez sur Recherche avancée. b. Si vous connaissez l'adresse de la passerelle et le masque de sous-réseau, cliquez sur le bouton du haut et entrez ces informations dans les champs Passerelle et Masque de sous-réseau. c. Si vous connaissez l'adresse IP d'une autre imprimante sur le même sous-réseau, entrez cette adresse dans le champ Adresse IP. d. Cliquez sur Rechercher, puis sélectionnez votre imprimante . e. Cliquez sur Suivant lorsque l'imprimante s'affiche dans la fenêtre.

1. Sélectionnez le pilote d'imprimante voulu :

PostScript (recommandé), PCL5, PCL6

1. Cliquez sur Installer.
2. Cliquez sur Terminer lorsque

Installation des pilotes et des utilisateurs sous Macintosh OS X version 10.5 et ultérieure

Installez le pilote d'imprimante Xerox® pour accéder à toutes les fonctions de votre imprimante.

Pour installer les pilotes d'imprimante :

1. Insérez le disque Software and Documentation (CD-ROM Logiciel et documentation) dans le lecteur de disques de votre ordinateur.
2. Double-cliquez sur l'icône du disque sur le bureau pour afficher le fichier .dmg correspondant à votre imprimante.
3. Ouvrez le fichier .dmg et accédez au fichier d'installation correspondant à votre système d'exploitation.
4. Ouvrez le fichier d'installation.
5. messages d'information et d'introduction.
6. termes du contrat de licence.
7. Cliquez sur Installer pour accepter l'emplacement d'installation actuel ou sélectionnez un autre emplacement pour les fichiers d'installation, puis cliquez sur Installer.
8. Indiquez votre mot de passe, puis cliquez sur OK.
9. Sélectionnez votre imprimante , puis cliquez sur Continuer.
10. Si votre imprimante ne figure pas :

a. Cliquez sur l'icône d'imprimante réseau. b. Entrez l'adresse IP de l'imprimante, puis cliquez sur Continuer. c. Sélectionnez votre imprimante , puis cliquez sur Continuer.

1. Cliquez sur OK pour accepter le message concernant la file d'attente d'impression.
2. Activez ou désactivez les cases à cocher "Définir comme imprimante par défaut" et "Imprimer une page de test".
3. Cliquez sur Continuer, puis sur Fermer.

Remarque : L'imprimante est automatiquement ajoutée à la file d'attente sous Macintosh OS X version 10.4 et supérieures.

Pour vérifier que le pilote d'imprimante reconnaît bien les options installées :

1. Dans le menu Pomme, sélectionnez Préférences Système > Imprimer.
2. Sélectionnez votre imprimante dans la liste, puis cliquez sur Options et fournitures.
3. Cliquez sur Pilote, puis vérifiez que votre imprimante est bien sélectionnée.
4. Vérifiez que toutes les options installées sur votre imprimante sont correctes.
5. Si vous avez modifié des paramètres, cliquez sur Appliquer les modifications, fermez la fenêtre, puis quittez les Préférences Système.

Installation des pilotes et des utilisateurs sous UNIX et Linux

L'installation de XSUS (Xerox® Services for UNIX Systems) s'effectue en deux étapes. Elle nécessite l'installation du code XSUS (Xerox® Services for UNIX Systems) et d'un pilote de support de l'imprimante. Le code XSUS (Xerox® Services for UNIX Systems) doit être installé avant le pilote de support de l'imprimante.

Remarque : Vous devez disposer des privilèges d'accès root ou superuser pour installer le pilote d'imprimante UNIX sur votre ordinateur.

1. Sur l'imprimante, exécutez la procédure suivante :

a. Vérifiez que le protocole TCP/IP et le connecteur approprié sont actifs. b. Sur le panneau de commande de l'imprimante, exécutez l'une des opérations suivantes pour l'adresse IP :

Autorisez l'imprimante à configurer une adresse DHCP. - Entrez l'adresse IP manuellement.

c. Imprimez le relevé de configuration et conservez-le pour référence. Pour plus d'informations, reportez-vous à la section "Relevé de configuration".

1. Sur l'ordinateur, exécutez la procédure suivante :

a. Rendez-vous sur www.xerox.com/office/6700drivers et sélectionnez votre modèle d'imprimante. b. Dans le menu Système d'exploitation, sélectionnez UNIX, puis cliquez sur Lancer. c. Sélectionnez le progiciel XSUS (Xerox® Services for UNIX Systems) correspondant à votre système d'exploitation. Il s'agit du progiciel de base qui doit être installé avant le progiciel de support de l'imprimante. d. Cliquez sur le bouton Démarrer pour commencer le téléchargement. e. Répétez les étapes a et b, puis cliquez sur le progiciel d'imprimante à utiliser avec le logiciel XSUS (Xerox® Services for UNIX Systems) sélectionné précédemment. La seconde partie du progiciel du pilote est prête à être téléchargée. f. Cliquez sur le bouton Démarrer pour commencer le téléchargement. g. Dans la zone de notes située sous le progiciel du pilote sélectionné, cliquez sur le premier lien vers le Guide d'installation, puis suivez les instructions d'installation.

Remarques :

Pour charger les pilotes d'imprimante Linux, exécutez la procédure précédente mais sélectionnez Linux comme système d'exploitation. Sélectionnez le pilote Xerox® Services for Linux Systems ou Linux CUPS Printing Package. Vous pouvez aussi utiliser le pilote CUPS inclus dans le système d'exploitation Linux. Les pilotes Linux pris en charge sont disponibles sur le site www.xerox.com/office/6700drivers. Pour plus d'informations sur les pilotes UNIX et Linux, reportez-vous au Guide de l'administrateur système disponible à l'adresse www.xerox.com/office/6700docs.

Autres pilotes

Les pilotes suivants peuvent être téléchargés depuis le site www.xerox.com/office/6700drivers.

Le pilote Xerox® Global Print Driver fonctionne avec toutes les imprimantes installées sur votre réseau, y compris celles d'autres constructeurs. Pour une imprimante individuelle, la configuration est effectuée automatiquement au cours de l'installation. Le pilote Xerox® Mobile Express Driver™ permet d'imprimer sur toute imprimante PostScript standard accessible depuis votre ordinateur. À chaque impression, la configuration est effectuée automatiquement pour l'imprimante sélectionnée. Si vous vous rendez souvent sur les mêmes sites, vous pouvez enregistrer vos imprimantes préférées pour chacun d'eux. Le pilote conserve tous vos paramètres.

Ce chapitre contient les sections suivantes :

Supports pris en charge 34 - Chargement du papier 38 - Impression sur des papiers spéciaux 43

Cette section aborde les points suivants :

Supports recommandés 34 - Commandes de papier 34 - Instructions générales sur le chargement des supports 34 - Supports pouvant endommager l'imprimante 35 - Conseils pour le stockage du papier 35 - Types et grammages de support pris en charge 36 - Formats de support pris en charge 36 - Formats et grammages de support pris en charge pour l'impression recto verso automatique 36 - Formats de support personnalisés pris en charge 37

Votre imprimante est conçue pour utiliser différents types de papiers et de supports. Suivez les instructions de cette section pour optimiser la qualité d'impression et éviter les incidents papier.

Pour obtenir les meilleurs résultats, utilisez les supports d'impression Xerox® indiqués pour l'imprimante.

Vous trouverez la liste des supports recommandés pour votre imprimante sur les sites suivants :

www.xerox.com/paper Recommended Media List (Liste des supports recommandés) (États-Unis) - www.xerox.com/european/Recommended Media List (Liste des supports recommandés) (Europe)

Commande de papier

Pour commander du papier, des transparents ou d'autres supports spéciaux, contactez votre revendeur local ou rendez-vous à l'adresse Web : www.xerox.com/office/6700supplies.

Instructions générales sur le chargement des supports

Utilisez uniquement les transparents Xerox® recommandés. La qualité d'impression pourrait être compromise avec d'autres transparents. N'imprimez pas sur des feuilles d'étiquettes incomplètes (étiquettes manquantes). Utilisez uniquement des enveloppes en papier. Imprimez sur une seule face des enveloppes (mode recto). - Évitez de surcharger les magasins. Ne chargez pas de papier au-dessus de la ligne de remplissage maximal du magasin. - Réglez les guides papier en fonction du format de papier. - Ventilez le papier avant de le placer dans le magasin.

• En cas d'incidents papier récurrents, utilisez du papier ou tout autre support approuvé provenant d'une nouvelle rame.

Certains papiers et autres types de supports peuvent ALTÉRER la qualité d'impression, augmenter la fréquence des incidents papier ou endommager votre imprimante. N'utilisez pas les supports suivants :

• Papier rugueux ou poreux. Papier jet d'encre.
• Papier couché ou glacé non destiné au laser
• Papier ayant été photocopié
• Papier ayant été plié ou froissé
• Papier avec découpes ou perforations
• Papier agrafé
• Enveloppes à fenêtre, à fermoir métallique, à joints latéraux ou à bande autocollante
• Enveloppes matelassées. Supports plastique.

ATTENTION : La garantie, le contrat de maintenance et le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) de Xerox® ne couvrent pas les dommages causés par l'utilisation de papier, de transparents ou d'autres supports spéciaux non pris en charge. Le programme Xerox® Total Satisfaction Guarantee (Garantie de satisfaction totale) est disponible aux États-Unis et au Canada. La couverture peut varier en dehors de ces pays. Veuillez contacter votre représentant local pour toute précision.

Conseils pour le stockage du papier

Stockez votre papier et vos autres supports de manière appropriée afin d'obtenir une qualité d'impression optimale.

• Stockez le papier dans des locaux sombres, frais et relativement secs. La plupart des papiers sont susceptibles d'être endommagés par les ultraviolets et les rayonnements visibles. Les rayons ultraviolets, émis par le soleil et les tubes fluorescents, nuisent particulièrement au papier.
• Évitez l'exposition prolongée du papier à une lumière vive.
• Maintenez une température et une humidité relative constantes.
• Évitez d'entreposer le papier dans des greniers, des cuisines, des garages et des sous-sols. Ces espaces sont susceptibles de présenter une humidité plus importante.
• Entreposez le papier à plat, sur des étagères, dans des cartons ou des placards.
• Évitez de consommer de la nourriture ou des boissons dans les locaux où le papier est stocké ou manipulé.
• N'ouvrez pas les paquets de papier avant d'être prêt à procéder au chargement dans l'imprimante. Conservez le papier stocké dans son emballage d'origine. Cet emballage protège contre les variations du taux d'humidité.
• Certains supports spéciaux sont emballés dans des sacs en plastique refermables. Conservez les supports dans leur emballage d'origine jusqu'à ce que vous en ayez besoin. Réinsérez les supports inutilisés dans leur emballage et refermez ce dernier pour assurer leur stockage dans de bonnes conditions.

Types et grammages de support pris en charge

Magasins/bacs	Types et grammages
Magasins 1 à 6	Standard, Perforé et Personalisé (60–90 g/m2)En-tête, Épais (80–120 g/m2)Support cartonné (105–163 g/m2)Support cartonné épais (160–220 g/m2)Étiquettes (106–169 g/m2)Support cartonné glacé (105–163 g/m2)Support cartonné glacé épais (160–220 g/m2)Préimprimé, Recyclé (60–90 g/m2)
Magasins 1 et 2 uniquement	EnveloppeTransparent

Remarque : Vous pouvez imprimer une liste des papiers et autres supports pris en charge. Sur le panneau de commande, appuyez sur Imprimante > Imprimer du matériel de référence > Conseils support > Imprimer.

Formats de support pris en charge

Numéro du magasin	Formats standard européens	Formats standard nord-américains
Tous les magasins	A4 (210 x 297 mm, 8,3 x 11,7 pouces)A5 (148 x 210 mm, 8,3 x 5,8 pouces)JIS B5 (182 x 257 mm, 7,2 x 10,1 pouces)	Executive (184 x 267 mm, 7,25 x 10,5 pouces)Letter (216 x 279 mm, 8,5 x 11 pouces)Legal (216 x 356 mm, 8,5 x 14 pouces)US Folio (216 x 330 mm, 8,5 x 13 pouces)
Magasins 1 et 2	Envelope C5 (162 x 229 mm, 6,4 x 9 pouces)Envelope DL (110 x 220 mm, 4,33 x 8,66 pouces)	Envelope Monarch (98 x 190 mm, 3,875 x 7,5 pouces)Envelope N° 10 (241 x 105 mm, 4,125 x 9,5 pouces)
Magasin 1 uniquement	A6 (105 x 148 mm, 4,1 x 5,8 pouces)ISO B5 (176 x 250 mm, 6,9 x 9,8 pouces)Envelope C6 (114 x 162 mm, 4,5 x 6,38 pouces)Remarque : ISO B5 peut être imprimé depuis les magasins 2 à 6 à l'aide du paramètre Personnelisé.	Statement (140 x 216 mm, 5,5 x 8,5 pouces)Envelope A7 (133 x 184 mm, 5,25 x 7,25 pouces)Remarque : Statement (5,5 x 8,5) peut être imprimé depuis les magasins 2 à 6 à l'aide du paramètre Personnelisé.

Formats et grammage pour l'impression recto verso automatique

Minimum		Maximum
Taille	140 x 210 mm (5,5 x 8,3 pouces)	215,9 x 355,6 mm (8,5 x 14 pouces)
Grammage	60 g/m2	220 g/m2

Formats de support personnalisés pris en charge

Numéro du magasin	Formats de support, Minimum–Maximum
Magasin 1	Largeur : 76,2–215,9 mm (3–8,5 pouces) Longueur : 127–355,6 mm (5–14 pouces)
Magasins 2 à 6	Largeur : 98,4–215,9 mm (3,9–8,5 pouces) Longueur : 190,5–355,6 mm (7,5–14 pouces)

Cette section aborde les points suivants :

• 38 Chargement du papier dans les magasins 2 à 6 39 Modification du format, du type et de la couleur du support 42

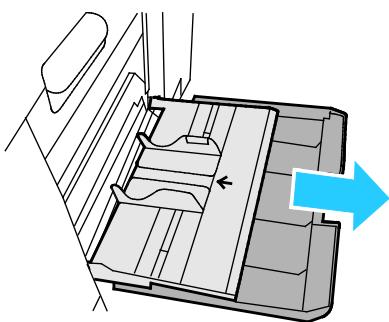

Ouvrez le magasin.

1. Sortez la rallonge du magasin pour les formats plus grands.

1. Déplacez les guides de largeur vers les bords du magasin.

1. Insérez le papier face vers le bas, bord inférieur orienté vers l'intérieur de l'imprimante.

Remarques :

• Placez le papier perforé face vers le bas, perforations orientées vers l'avant de l'imprimante. Pour l'impression recto verso, chargez les supports a en-tete et préimprimés face vers le haut.
• Réglez les guides de largeur pour les mettre légèr

1. Si le panneau de commande vous y invite, vérifiez le format, le type et la couleur sur l'écran Paramètres magasin. Appuyez sur Format, Type ou Couleur pour modifier tout paramètre incorrect, ou sur OK si aucune modification n'est nécessaire.
2. Appuyez sur OK.

Chargement du papier dans les magasins 2 à 6

Remplissez tous les magasins de la même manière.

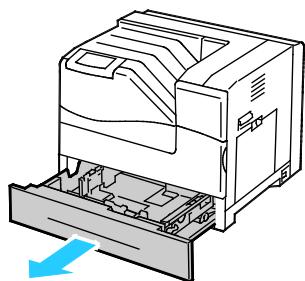

1. Sortez le magasin jusqu'à la butée.

1. Retirez le papier de format différent.
2. Écartez les guides de longueur et de largeur.

a. Pincez le levier de chaque guide. b. Écartez les guides jusqu'à la butée. c. Relâchez les leviers.

1. Courbez les feuilles d'avant en arrière et d'arrière en avant et ventilez-les, puis alignez les bords de la pile sur une surface plane afin de séparer les feuilles collées ensemble et de réduire le risque d'incidents papier.

Remarque : Pour éviter tout incident papier ou faux départ, ne retirez le papier de son emballage qu'au moment de l'utiliser.

1. Chargez le papier dans le magasin :
2. En mode d'impression recto, insérez le papier face à imprimer dessus, bord inférieur à droite.

• verso, insérez le papier face imprimée dessous, bord inférieur à gauche.

Remarque : Ne chargez pas de papier au-dessus de la ligne de remplissage maximal. Une surcharge du magasin risque d'entraîner des incidents papier dans l'imprimante.

1. Réglez les guides de longueur et de largeur selon le format du papier.

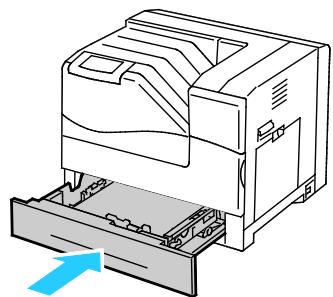

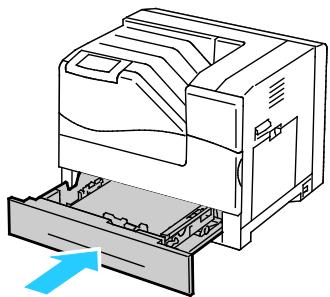

1. Fermez le magasin.

1. Si le panneau de commande vous y invite, vérifiez le format, le type et la couleur sur l'écran Paramètres magasin. Appuyez sur Format, Type ou Couleur pour modifier tout paramètre incorrect, ou sur OK si aucune modification n'est nécessaire.
2. Appuyez sur OK.

Modification du format, du type et de la couleur du support

Lorsque le magasin 1 est réglé sur le mode Départ manuel ou Entièrement réglable, vous pouvez modifier les paramètres du support chaque fois que vous le chargez. Si le magasin est vide

Lorsque les magasins 2 à 6 sont définis sur le mode Entièrement réglable, ouvrez le magasin sélectionné et chargez le support de votre choix. Lorsque vous refermez le magasin

Si un magasin est réglé sur le mode Spécialisé, il ne peut accepter que le format de support qui lui est attribué. Si vous déplacez les guides pour les régler sur un format différent, le panneau de commande affiche un message d'erreur. Chargez le support, puis définissez sur le panneau de commande.

Pour définir le format, le type ou la couleur du support :

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Gestion des magasins.
3. Appuyez sur Paramètres magasin, puis sélectionnez un magasin spécifique.
4. Pour modifier les paramètres du magasin, appuyez sur Modifier.
5. Sélectionnez Format, Type ou Couleur.
6. Utilisez la flèche vers le bas ou vers le haut pour sélectionner le paramètre de papier souhaité.
7. Appuyez sur OK.

Remarque : Pour accéder au menu Gestion des magasins, vous devez être invité à vous connecter en tant qu'administrateur système. Pour plus d'informations, reportez-vous au Guide de l'administrateur système disponible à l'adresse www.xerox.com/office/6700docs.

Cette section aborde les points suivants :

• Enveloppes 43
• Étiquettes 49 Support cartonné glacé 50
• Transparens 50

Pour commander du papier, des transparents ou d'autres supports spéciaux, contactez votre revendeur local ou rendez-vous à l'adresse Web : www.xerox.com/office/6700supplies.

Voir également :

www.xerox.com/paper Recommended Media List (liste des supports recommandés) (États-Unis) www.xerox.com/europeanpaper Recommended Media List (liste des supports recommandés) (Europe)

Enveloppes

Vous pouvez imprimer les enveloppes depuis les magasins 1 et 2. Si vous imprimez sur plus de 5 enveloppes à la fois, Xerox recommande l'utilisation du magasin 2.

Instructions pour l'impression d'enveloppes

• La qualité d'impression dépend de la qualité des enveloppes et de leur fabrication. Essayez une autre marque si les résultats obtenus ne sont pas satisfaisants.
• Maintenez une température et une humidité relative constantes.
• Conservez les enveloppes inutilisées dans leur emballage afin d'éviter qu'une humidité excessive ou insuffisante n'affecte la qualité d'impression ou n'entraîne un froissement du support. Une humidité excessive pourrait provoquer la fermeture des enveloppes avant ou pendant l'impression.
• N'utilisez pas d'enveloppes matelassées. Utilisez des enveloppes parfaitement planes, sans courbure. N'utilisez pas d'enveloppes thermocollantes. N'utilisez pas d'enveloppes à rabat autocollant.
• Avant de mettre en place les enveloppes dans le magasin, retirez l'air qu'elles contiennent en posant un gros livre dessus.
• Dans le pilote d'imprimante, sélectionnez "Enveloppe" comme type de support. Utilisez uniquement des enveloppes en papier. N'utilisez pas d'enveloppes à fenêtre ou à fermoir métallique.

Chargement d'enveloppes dans le magasin 1

Remarque : Ne chargez pas plus de 5 . Une surcharge du magasin risque d'entraîner des incidents papier dans l'imprimante.

1. Retirez le papier du magasin 1 puis fermez le magasin.

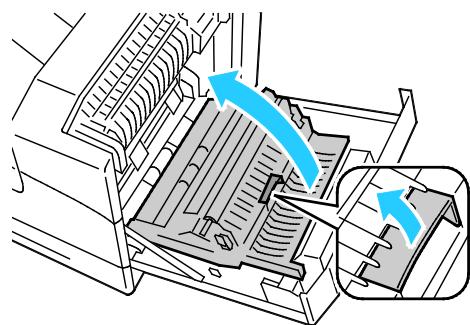

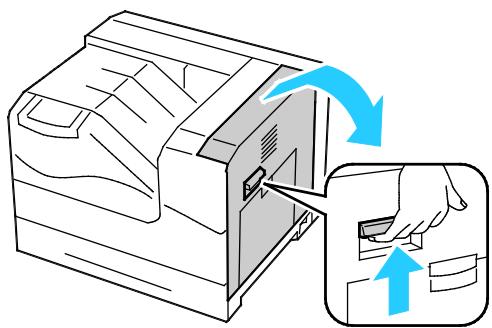

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

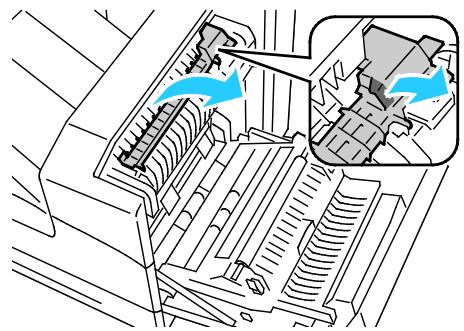

1. Pour placer le module four en mode enveloppes, abaiss situé dans le coin supérieur gauche.

Remarque : Lors de l'impression sur un support autre que des enveloppes, relev du module four.

1. Si vous utilisez le module de finition optionnel, relev à la sortie du papier.

Remarque : Lors de l'impression sur un support autre que des enveloppes, abaiss .

1. Fermez la porte latérale droite.

1. Ouvrez le magasin 1.

1. Déplacez les guides de largeur vers les bords du magasin.

1. Chargez les enveloppes avec les rabats fermés, tournés vers le haut, et le bord court orienté vers l'intérieur de l'imprimante.
2. Enveloppes N° 10, Monarch ou DL:

• Enveloppes C5:

ATTENTION : N'utilisez jamais d'enveloppes autocollantes ou à fenêtre. Elles peuvent entraîner des incidents papier et endommager l'imprimante.

Remarques :

Si vous ne placez pas les enveloppes dans le magasin 1 juste après les avoir retirées de leur emballage, elles peuvent se gondoler. Aplatissez-les pour éviter les incidents papier.

Si les enveloppes ne s'alimentent toujours pas correctement, courbez le bord avant des enveloppes de 5 mm ou moins.

1. Réglez les guides de largeur pour les adapter aux enveloppes.
2. Si le panneau de commande vous y invite, vérifiez le format, le type et la couleur sur l'écran Paramètres magasin. Appuyez sur Format, Type ou Couleur pour modifier tout paramètre incorrect, ou sur OK si aucune modification n'est nécessaire.
3. Appuyez sur OK.

Remarques :

N'oubliez pas de relever le levier pour enveloppes du module four en position papier après l'impression sur enveloppes. Si vous utilisez le module de finition optionnel, abaissez le levier à la sortie du papier lorsque vous avez terminé d'imprimer les enveloppes.

Chargement des enveloppes dans le magasin 2

Remarque : Ne placez pas d'enveloppes au-dessus de la ligne 121-220 g/m². Une surcharge du magasin risque d'entraîner des incidents papier dans l'imprimante.

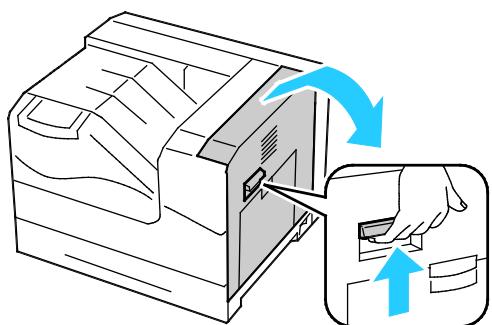

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

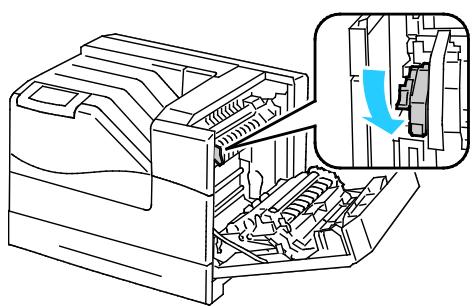

1. Pour placer le module four en mode enveloppes, abaiss situé dans le coin supérieur gauche.

Remarque : Lors de l'impression sur un support autre que des enveloppes, relev du module four.

1. Fermez la porte latérale droite.

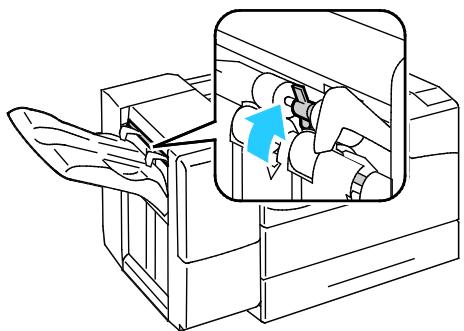

1. Si vous utilisez le module de finition optionnel, relev à la sortie du papier.

Remarque : Lors de l'impression sur un support autre que des enveloppes, abaiss .

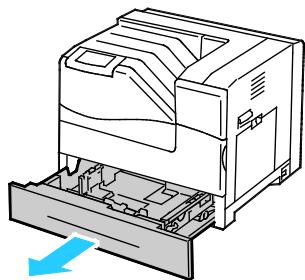

1. Sortez le magasin jusqu'à la butée.
2. Retirez le papier de format différent.

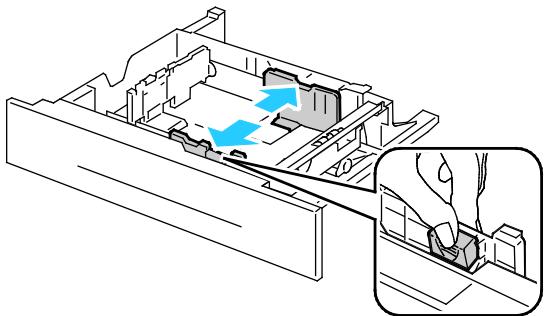

3. Écartez les guides de longueur et de largeur :

a. Pincez le levier de chaque guide. b. Écartez les guides jusqu'à la butée. c. Relâchez les leviers.

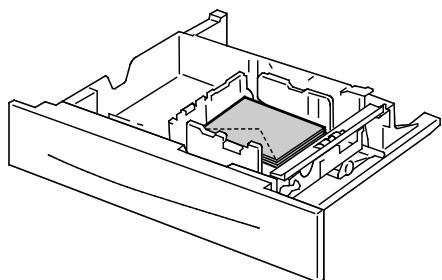

1. Chargez les enveloppes dans le magasin :

Chargez les enveloppes No. 10, Monarch ou DL 'avant.

• Chargez les enveloppes C5 a droite.

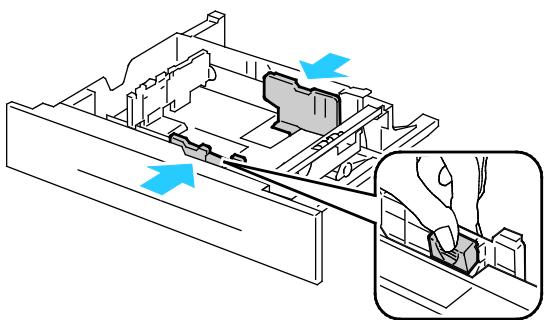

1. Réglez les guides de largeur :

a. Saisissez le levier de chaque guide. b. Faites glisser les guides pour les régler selon le format du papier. c. Pour fixer les guides, relâchez les leviers.

1. Fermez le magasin.

1. Si le panneau de commande vous y invite, vérifiez le format, le type et la couleur sur l'écran Paramètres magasin. Appuyez sur Format, Type ou Couleur pour modifier tout paramètre incorrect, ou sur OK si aucune modification n'est nécessaire.
2. Appuyez sur OK.

Étiquettes

Vous pouvez imprimer les étiquettes depuis n'importe quel magasin.

Instructions pour l'impression d'étiquettes

Utilisez des étiquettes conçues pour l'impression laser. N'utilisez pas d'étiquettes vinyle. Ne repassez pas une feuille d'étiquettes plusieurs fois dans l'imprimante. N'utilisez pas d'étiquettes gommées.

• Imprimez sur une seule face des feuilles d'étiquettes. Utilisez uniquement d complètes.
• Conservez les étiquettes inutilisées à plat dans leur carton d'emballage. Conservez l dans l'emballage d'origine jusqu'à leur utilisation. Remettez l inutilisées dans l'emballage d'origine et refermez celui-ci.
• Évitez de stocker les étiquettes de sécheresse, d'humidité ou de température. Cela peut provoquer un incident papier dans l'imprimante ou entraîner des problèmes de qualité d'impression.
• Évitez de stocker le papier trop longtemps. Un stockage prolongé peut provoquer la déformation des étiquettes et des incidents papier dans l'imprimante.
• Retirez tout autre support du magasin avant de charger les étiquettes.

ATTENTION : N'utilisez pas de feuilles d'étiquettes incomplètes, recourbées ou décollées. Cela pourrait endommager l'imprimante.

Support cartonné glacé

Vous pouvez imprimer les depuis n'importe quel magasin.

Instructions pour l'impression de supports cartonnés glacés

• N'ouvrez pas les rames d avant d'être prêt à procéder au chargement dans l'imprimante.
• Laissez l dans l'emballage d'origine et conservez les rames dans leur carton jusqu'à ce que vous soyez prêt à les utiliser. Retirez tout autre papier du magasin avant de charger le support cartonné glacé. Chargez uniquement la quantité de support cartonné que vous envisagez d'utiliser. Retirez le support cartonné inutilisé du magasin à l'issue de l'impression. Replacez-le dans l'emballage d'origine et refermez ce dernier.
• Évitez de stocker le papier trop longtemps. Un stockage prolongé dans des conditions extrêmes peut provoquer la déformation du support cartonné glacé et des incidents papier dans l'imprimante.
• Dans le pilote d'imprimante, sélectionnez le type de support cartonné glacé voulu ou le magasin dans lequel est chargé le papier à utiliser.

Transparents

Vous pouvez imprimer les transparents depuis les magasins 1 et 2.

Instructions pour l'impression de transparents

Retirez tout le papier avant de charger les transparents dans le magasin. Tenez les transparents par les bords avec les deux mains, les traces de doigts et les pliures pouvant nuire à la qualité d'impression. N'utilisez pas de transparents avec bandes latérales. Ne ventilez pas les transparents. Une fois les transparents mis en place, réglez le type de papier sur Transparent sur l'écran tactile de l'imprimante.

• Dans le pilote d'imprimante, sélectionnez Transparent comme type de support.
• Ne chargez pas plus de 100 transparents à la fois. Une surcharge du magasin risque d'entraîner des incidents papier dans l'imprimante.

Ce chapitre contient les sections suivantes :

• Présentation de la fonction d'impression 54
• Sélection des options d'impression 55
• Fonctions d'impression 59

Présentation de la fonction d'impression

Avant toute impression, l'ordinateur et l'imprimante doivent être branchés sur une prise secteur, sous tension et connectés. Assurez-vous que le pilote d'imprimante correct est installé sur votre ordinateur. Pour plus d'informations, reportez-vous à la section Installation des logiciels à la page 28.

1. Sélectionnez le papier approprié.
2. Chargez le papier dans le magasin approprié. Sur le panneau de commande de l'imprimante, spécifiez le format, la couleur et le type.
3. Accédez aux paramètres d'impression dans votre application logicielle. Pour la plupart des applications, appuyez sur CTRL+P pour Windows ou CMD+P pour Macintosh.
4. Sélectionnez votre imprimante dans la liste.
5. Accédez aux sélectionnant Propriétés ou Préférences sous Windows, ou Fonctionnalités Xerox® sous Macintosh. Le titre du bouton peut varier en fonction de votre application.
6. Modifiez les fonction de vos besoins, puis cliquez sur OK.
7. Cliquez sur Imprimer pour envoyer le travail à l'imprimante.

Cette section aborde les points suivants :

Aide du pilote d'imprimante 55 - Options d'impression Windows 56 - Macintosh 57

Les options du pilote d'imprimante sont définies en tant qu' Windows et Fonctionnalités Xerox® sous Macintosh. Les options d'impression comportent des paramètres permettant de définir l'impression recto verso, la mise en page et la qualité d'impression. Les options d'impression définies depuis l'option Options d'impression deviennent les paramètres par défaut. Les options d'impression définies depuis l'application logicielle sont temporaires. L'application et l'ordinateur n'enregistrent pas les paramètres une fois que l'application est fermée.

Aide du pilote d'imprimante

L'aide du pilote d'imprimante Xerox® est accessible dans la fenêtre Options d'impression. Cliquez sur le bouton d'aide (?) dans le coin inférieur gauche de la fenêtre pour afficher l'aide.

Les informations sur les différentes options d'impression sont présentées dans deux onglets dans la fenêtre d'aide :

L'onglet Sommaire affiche la liste des champs et zones de la fenêtre Options d'impression. Il permet d'obtenir des explications sur ces éléments. L'onglet Recherche propose un champ dans lequel vous pouvez entrer la rubrique ou la fonction sur laquelle vous recherchez des informations.

Définition des options d'impression par défaut sous Windows

Lorsque vous procédez à une impression à partir d'une application logicielle quelle qu'elle soit, l'imprimante utilise les paramètres du travail d'impression spécifiés dans la fenêtre Options d'impression. Vous pouvez définir vos options d'impression les plus courantes et les enregistrer, de manière à ne pas avoir à les modifier lors de chaque impression.

Par exemple, si vous imprimez essentiellement sur les deux faces du papier, définissez l'impression recto verso dans les Options d'impression.

Pour sélectionner les options d'impression par défaut :

1. Dans la barre des tâches Windows, cliquez sur Démarrer > Paramètres > .
2. Dans le dossier , cliquez avec le bouton droit de la souris sur l'icône de votre imprimante, puis cliquez sur Options d'impression.
3. Dans la fenêtre Options d'impression, cliquez sur un onglet, sélectionnez les options, puis cliquez sur OK pour enregistrer.

Remarque : Pour plus d'informations sur les options du pilote d'imprimante Windows, cliquez sur le bouton Aide (?) d .

Définition des options d'impression pour un travail individuel sous Windows

Pour utiliser spécifiques pour un travail particulier, modifiez les options d'impression depuis l'application avant l'envoi du travail à l'imprimante. Par exemple, pour utiliser le mode de qualité d'impression Photo pour un document donné, sélectionnez ce paramètre dans les options d'impression avant de procéder à l'impression de ce travail.

Sélection des options de finition sous Windows

Si l'imprimante est équipée d'un module de finition, sélectionnez les options de finition dans les options d'impression du pilote d'imprimante. Vous pouvez agrafer jusqu'à 50 feuilles de 90 g/m² et recevoir jusqu'à 1000 feuilles dans le bac à décalage.

Pour sélectionner l'agrafage dans les pilotes d'imprimante PostScript et PCL :

1. Dans le pilote d'imprimante, cliquez sur l'onglet Support/Réception.
2. Cliquez sur la flèche à droite de la section Agrafage et sélectionnez 1 agrafe.

Pour sélectionner le décalage dans les pilotes d'imprimante PostScript et PCL :

1. Dans le pilote d'imprimante, cliquez sur l'onglet Avancé.
2. Cliquez sur le signe + en regard de Support/Réception.
3. Cliquez sur "Demander le décalage des jours".
4. Cliquez sur la flèche à droite du champ et sélectionnez Décaler chaque jour.

Enregistrement d'un ensemble d'options d'impression fréquemment utilisées sous Windows

Vous pouvez définir et e manière à pouvoir les appliquer rapidement lors de travaux d'impression ultérieurs.

Pour 'impression :

1. Une fois le document ouvert dans votre application, cliquez sur Fichier > Imprimer.
2. Sélectionnez l'imprimante, puis cliquez sur Propriétés. Cliquez sur les onglets dans et sélectionnez les paramètres souhaités.
3. Cliquez sur Paramètres enregistrés en bas de , puis sur Enregistrer sous.
4. Entrez un nom pour l'ensemble des options d'impression, puis cliquez sur OK pour enregistrer ces options dans la liste Paramètres enregistrés.
5. Pour procéder à une impression en utilisant ces options, il vous suffit de sélectionner cet ensemble dans la liste.

Sélection des options d'impression sous Macintosh

Pour utiliser pécifiques, modifiez les paramètres avant d'envoyer le travail à l'imprimante.

1. Une fois le document ouvert dans votre application, cliquez sur Fichier > Imprimer.
2. Sélectionnez votre imprimante dans la liste Imprimantes.
3. Sélectionnez Fonctionnalités Xerox dans le menu Copies et pages.
4. Sélectionnez les options d'impression voulues dans les listes déroulantes.
5. Cliquez sur Imprimer pour envoyer le travail à l'imprimante.

Sélection des options de finition sous Macintosh

Si l'imprimante est équipée d'un module de finition, sélectionnez les options de finition dans les options d'impression du pilote d'imprimante. Vous pouvez agrafer jusqu'à 50 feuilles de 90 g/m² et recevoir jusqu'à 1000 feuilles dans le bac à décalage.

Pour sélectionner l'agrafage d Macintosh :

1. D , cliquez sur le menu Copies et pages, puis sélectionnez Xerox® Fonctionnalités.
2. Dans la boîte de dialogue Support/Réception, cliquez sur la flèche à droite de la section Module de finition, puis sélectionnez 1 agrafe.

Pour sélectionner le décalage d Macintosh :

1. D , cliquez sur le menu Copies et pages, puis sélectionnez Xerox® Fonctionnalités.
2. Dans l'onglet Avancé, sélectionnez Demander le décalage des jeux.
3. Cliquez sur la flèche à droite du champ et sélectionnez Décaler chaque jeu.

Enregistrement d'un ensemble d'options d'impression fréquemment utilisées sous Macintosh

Vous pouvez définir et e manière à pouvoir les appliquer rapidement lors de travaux d'impression ultérieurs.

Pour 'impression :

1. Une fois le document ouvert dans votre application, cliquez sur Fichier > Imprimer.
2. Sélectionnez votre imprimante dans la liste Imprimantes.
3. Sélectionnez les options d'impression voulues dans les listes déroulantes de la boîte de dialogue Imprimer.
4. Cliquez sur Préglages > Enregistrer sous.
5. Entrez un nom pour l'ensemble des options d'impression, puis cliquez sur OK pour enregistrer ces options dans la liste Préréglages.
6. Pour procéder à une impression en utilisant ces options, il vous suffit de sélectionner cet ensemble

Cette section aborde les points suivants :

59 - Sélection des options papier pour l'impression 60 - Impression de plusieurs pages sur une feuille (N en 1) 60 - Impression de cahiers 60 - Utilisation des options couleur 61 - Impression de couvertures 62 - Impression d'insertions 62 - Impression de pages spéciales 63 - Mise à l'échelle 63 - Impression de filigranes 64 - Impression d'images miroir 65 - Création et enregistrement de formats personnalisés 65 - Sélection de la notification de fin de travail sous Windows 65 - Impression de types de travaux spéciaux 66

Impression d'un document recto verso

Si votre imprimante prend en charge l'impression recto verso automatique, les options sont spécifiées dans le pilote d'imprimante. Le pilote utilise les paramètres d'orientation portrait ou paysage de l'application pour imprimer le document.

Options de mise en page recto verso

Vous pouvez spécifier la mise en page pour l'impression recto verso. Elle détermine la façon dont les pages se feuillettent. Ces paramètres remplacent les paramètres d'orientation de page de l'application.

Portrait		Paysage
Portrait Impression recto verso	Portrait Recto verso, reliure petit côte	Paysage Impression recto versos	Paysage Recto verso, reliure petit côte

Sélection des options papier pour l'impression

Deux méthodes permettent de sélectionner le papier à utiliser pour votre travail d'impression. Vous pouvez laisser l'imprimante sélectionner automatiquement le papier à utiliser selon le format de document, le type et la couleur de papier que vous avez définis. Vous pouvez également sélectionner un magasin papier contenant le papier de votre choix.

Impression de plusieurs pages sur une feuille (N en 1)

Lors de l'impression d'un document de plusieurs pages, vous pouvez imprimer même feuille de papier. Pour imprimer 1, 2, 4, 6, 9 ou 16 pages par face, sélectionnez Pages par feuille (N en 1) dans l'onglet Présentation/Filigrane.

Impression de cahiers

En mode d'impression recto verso, vous avez la possibilité d'imprimer un document sous la forme d'un livre. Vous pouvez créer des cahiers à partir de tout format de papier pris en charge dans le cadre de l'impression recto verso. Le pilote réduit automatiquement chaque page et en imprime quatre par feuille (deux de chaque côté). Les pages sont imprimées dans l'ordre, ce qui permet de les plier et de les agrafer de façon à créer le cahier.

Lorsque vous imprimez un cahier depuis un pilote Windows PostScript ou Macintosh, vous pouvez indiquer une valeur de blanc de couture et de glissement.

• Blanc de couture : spécifie la distance horizontalement (en points) entre les images sur les pages. Un point représente 0,35 mm (1/72e de pouce). Glissement : spécifie le décalage des images de la page vers l'extérieur (en dixièmes de point). Ce décalage compense l'épaisseur du papier plié. Sinon, les images se décaleraient légèrement vers l'extérieur lors du pliage des pages. Vous pouvez sélectionner une valeur comprise entre 0 et 1 point.

Blanc de couture

Glissement

Utilisation des options couleur

Les options couleur contrôlent la manière dont l'imprimante utilise la couleur lors de l'impression de votre document. Les pilotes Windows PostScript et Macintosh proposent la plus large palette d'options de contrôle et de correction des couleurs. Chaque système propose trois modes standard de contrôle des couleurs pour une utilisation normale et des options personnalisées destinées aux utilisateurs avancés.

Les trois modes standard sont les suivants :

• Couleur automatique : applique la meilleure correction des couleurs au texte, aux graphiques et aux images. C'est le mode recommandé.
• Couleur vif : applique une correction automatique des couleurs pour rendre les couleurs plus saturées.
• Noir et blanc : convertit les couleurs en noir et blanc ou en nuances de gris.

Les options de couleur personnalisées proposent trois méthodes pour régler les couleurs en fonction d'exigences particulières. Cliquez sur la barre d'options de couleur personnalisées pour ouvrir la fenêtre correspondante :

Description des couleurs : fournit une procédure en trois étapes qui vous permet de définir la correction des couleurs par mots-clés. Vous effectuez une sélection dans chacun des trois champs afin de créer une phrase qui commande les caractéristiques couleur du document. Pour contrôler plus précisément le contenu couleur du document, vous pouvez créer plusieurs phrases. Les phrases comportent trois éléments :

• Quelle Couleur Changer ? : cette liste déroulante permet de sélectionner la couleur ou la plage de couleurs à modifier, par exemple tous les verts feuille.
• Combien de Changement ? : ce champ vous permet d'indiquer le degré de modification (beaucoup plus, par exemple) à appliquer à la couleur sélectionnée.
• Quel genre de changement ? : cette liste déroulante vous permet de sélectionner le type de modification, vifs par exemple.

À mesure que vous construisez votre phrase, elle s'affiche dans la fenêtre au-dessous des champs de sélection.

• Correction des couleurs : ce mode fournit une liste de simulations de presse commerciale, de couleurs d'accompagnement, CIE, et d'images en demi-teintes parmi lesquelles vous pouvez désir la couleur correspondant à votre document.
• Réglage des couleurs : ce mode propose six curseurs qui permettent de régler chaque composante des couleurs sélectionnées. Ils permettent d'ajuster la luminosité, le contraste, la saturation, les composantes cyan, magenta et jaune de chaque couleur.

Impression de couvertures

Une couverture est la première ou la dernière page d'un document. Vous pouvez sélectionner, pour les couvertures d'un document, une source de papier différente de celle du corps du document. Par exemple, vous pouvez utiliser le papier à en-tête de votre société pour la première page d'un document ou du papier épais pour les première et dernière pages d'un rapport. Vous pouvez utiliser n'importe quel magasin comme source pour l'impression des couvertures.

Sélectionnez une option d'impression de couvertures :

• Aucune couverture : annule tous les paramètres précédents relatifs aux couvertures.
• Début uniquement : imprime la prem premières pages sont imprimées sur la couverture.
• Fin uniquement : imprime la dern dernières pages sont imprimées sur la couverture lorsque le document contient un nombre de pages pair.
• Début et fin identiqu ière depuis le même magasin.
• Début et fin différent ière depuis des magasins différents.

Impression d'insertions

Vous pouvez insérer des pages vierges ou préimprimées avant la première page de chaque document ou après les pages désignées d'un document. Les insertions permettent de séparer les sections d'un document ou peuvent servir de page de repère. Veillez à bien spécifier le type de papier à utiliser pour les insertions.

Modifiez ces paramètres lors de l'impression d'insertions :

• Options d'insertion : permet d'indiquer où placer l'insertion : APRÈS la page X, où X correspond au numéro de la page spécifique, ou AVANT la page 1.
• Nombre d' le nombre de pages à insérer à chaque emplacement. Page(s) : permet d'indiquer la page ou la série de pages après laquelle vous souhaitez ajouter une insertion. Séparez les pages individuelles ou les séries de pages par une virgule. Utilisez un tiret pour indiquer une série de pages. Par exemple, pour ajouter des insertions après les pages 1, 6, 9, 10 et 11, tapez : 1, 6, 9-11
• Papier : affiche le format, la couleur et le type de papier par défaut à utiliser pour les insertions. Utilisez la flèche vers le bas située à droite du champ Papier pour sélectionner un autre papier en fonction de son format, de sa couleur ou de son type. Paramètres du travail : affiche les attributs du papier pour le reste du document.

Impression de pages spéciales

Les paramètres appliqués aux pages spéciales sont différents de ceux qui sont appliqués aux autres pages du travail. Vous pouvez, par exemple, appliquer aux pages spéciales des paramètres de format, de type et de couleur différents. Vous pouvez également sélectionner un mode d'impression (recto ou recto verso) différent. Un travail d'impression peut contenir plusieurs pages spéciales.

Par exemple, si vous avez un travail d'impression de 30 pages et que vous voulez imprimer cinq pages sur un support spécial en mode recto et le reste du document sur un support normal en mode recto verso, vous pouvez utiliser des pages spéciales.

Dans la boîte de dialogue Ajouter des pages spéciales, vous pouvez définir ces pages spéciales et sélectionner la source du papier.

Page(s) : indique la page ou la série de pages qui utilisent pages spéciales. Séparez les pages isolées ou les séries de pages par des virgules. Utilisez un tiret pour indiquer une série de pages. Par exemple, pour spécifier les pages 1, 6, 9, 10 et 11, vous devez entrer 1,6,9-11. Papier : affiche le format, la couleur et le type de papier par défaut à utiliser. Cliquez sur la flèche vers le bas située à droite du champ Papier pour sélectionner un autre papier en fonction de son format, sa couleur ou son type. Mode d'impression : vous permet de sélectionner les options d'impression recto verso. Cliquez sur la flèche vers le bas pour sélectionner une option :

• Recto : permet d'imprimer une face du papier uniquement.
• Recto verso : imprime les deux côtés du papier et retourne les pages sur le grand côt être relié sur le grand côté des pages.
• Recto verso, reliure petit côté ourne les pages sur le petit côté. Le travail peut ensuite être relié sur le petit côté des pages.

Paramètres travail : affiche les attributs du papier pour le reste du document.

Remarques :

Si votre imprimante ne prend pas en charge l'impression recto verso automatique, toutes les options ne sont pas disponibles. Certaines combinaisons d'impression recto verso avec certains types et formats de support peuvent donner des résultats inattendus.

Mise à l'échelle

Vous pouvez réduire l'image jusqu'à 25 % de sa taille originale ou l'agrandir jusqu'à 400 %. Le paramétrage par défaut est 100 %.

Sous Windows, les Options de mise à l'échelle sont accessibles dans l'onglet Support/Réception du pilote d'impression, via le champ Support. Cliquez sur la flèche située à droite du champ Support et sélectionnez Autre format pour accéder aux Options de mise à l'échelle :

• Aucune mise à l'échelle : cette option n'applique aucune mise à l'échelle à l'image, qui conserve son format original.
• Mise à l'échelle automatique : effectue une mise à l'échelle entre deux formats de papier standard. Le format du document original est mis à l'échelle de manière à tenir sur le format de papier affiché dans le champ Format support de sortie.
• Mise à l'échelle manuelle : modifie le format de sortie en appliquant le pourcentage entré dans le champ situé au-dessous du graphique, à droite des Options de mise à l'échelle.

Impression de filigranes

Un filigrane est un texte spécial pouvant être imprimé sur une ou plusieurs pages. Par exemple, vous pouvez ajouter des mots comme Copie, Brouillon, ou Confidential comme filigranes plutôt que d'apposer le tampon correspondant sur les documents avant distribution.

Les options de filigrane vous permettent de :

• Créer ou modifier un filigrane dans la boîte de dialogue Créer/Modifier filigrane :
• Nom : permet d'attribuer un nom unique au nouveau filigrane.
• Options : permet d'utiliser du texte, un horodatage ou un graphique pour le filigrane.
• Texte : fournit un champ dans lequel vous pouvez indiquer le texte à imprimer en filigrane. Police et Couleur : permettent de préciser la police, la taille, le style et la couleur du filigrane.
• Angle : définit l'angle de rotation appliqué au texte ou au graphique utilisé pour le filigrane.
• ît plus ou moins marqué sur la page.
• Position : déterminé la position du filigrane sur la page à partir du centre. La position par défaut est le centre de la page imprimée.
• Placer un filigrane sur la première page ou sur chaque page d'un document;
• Imprimer un filigrane au premier plan ou en arrière-plan, ou encore le fusionner avec le travail d'impression.

Impression d'images miroir

Si le pilote PostScript est installé, vous pouvez imprimer des pages en tant qu'images miroir. Les images sont inversées de gauche à droite au moment de l'impression.

Création et enregistrement de formats personnalisés

Vous pouvez imprimer des formats personnalisés depuis les magasins 1 à 6. Les paramètres de format personnalisé sont enregistrés dans le pilote d'imprimante et sont proposés dans toutes vos applications.

Reportez-vous à la section "Formats de support personnalisé pris en charge" à la page 37 pour connaître l acceptés dans chaque magasin.

Pour créer et enregistrer des formats personnalisés sous Windows :

1. Dans le pilote d'imprimante, cliquez sur l'onglet Support/Réception.
2. Cliquez sur la flèche située à droite du champ Support, puis sélectionnez Autre format > Format support de sortie > Nouveau.
3. Dans la fenêtre Nouveau format personnalisé, entrez la hauteur et la largeur du nouveau format, puis sélectionnez l'unité de mesure appropriée.
4. Entrez une appellation pour le nouveau format dans le champ Nom, puis cliquez sur OK pour enregistrer le format.

Pour créer et enregistrer des formats personnalisés sous Macintosh :

1. Dans l'application, cliquez sur Fichier > Format d'impression.
2. Cliquez sur Taille du papier, puis sélectionnez Gérer les tailles personnalisées.
3. Dans la fenêtre correspondante, cliquez sur le signe plus (+) pour ajouter un nouveau format.
4. Double-cliquez sur le nom "Sans titre" en haut de la fenêtre, puis définissez un nom pour le nouveau format personnalisé.
5. Entrez la hauteur et la largeur du nouveau format personnalisé.
6. Cliquez sur la flèche à droite du champ de zone non imprimable et sélectionnez l'imprimante dans la liste déroulante, ou définissez les marges supérieure, inférieure, droite et gauche pour l'option "Défini par l'utilisateur".
7. Cliquez sur OK pour enregistrer les paramètres.

Sélection de la notification de fin de travail sous Windows

Vous pouvez recevoir une notification lorsque l'impression de votre travail est terminée. Un message sur l'écran de l'ordinateur indique le nom du travail et celui de l'imprimante sur laquelle il a été imprimé.

Remarque : Cette fonction est disponible uniquement sur un ordinateur doté de Windows et relié à une imprimante réseau.

Pour sélectionner une notification de fin de travail :

1. Dans le pilote d'imprimante, cliquez sur le bouton État détaillé au bas de n'importe quel onglet.
2. Dans la fenêtre d'état, cliquez sur Notification, puis sur l'option souhaitée.
3. Fermez la fenêtre d'état.

Impression de types de travaux spéciaux

Remarque : Pour utiliser des , votre imprimante doit être équipée du disque dur disponible en option.

Jeu éprouve

Le type de travail Jeu épreuve vous permet d'envoyer un travail requis en plusieurs exemplaires à l'imprimante, d'en imprimer un seul exemplaire et de conserver les autres sur l'imprimante. Une fois l'épreuve vérifiée, vous pouvez sélectionner le nom du travail sur le panneau de commande de l'imprimante pour lancer l'impression des exemplaires restants.

Pour libérer le reste d'un travail après impression du jeu d'épreuve :

1. Sur le panneau de commande, appuyez sur Travaux.
2. Appuyez sur le travail d'impression correspondant dans la liste.

Remarque : La mention "Suspendu : En épreuve" figure en regard du nom du travail sur le panneau de commande.

1. Appuyez sur Libérer.

Le reste du travail est imprimé et le travail est supprimé du disque dur de l'imprimante.

Impression protégée

Ce mode d'impression vous permet d'associer un code d'accès de 4 à 10 chiffres à lors de son envoi à l'imprimante. Le travail ne s'imprime pas tant que le même code d'accès n'a pas été saisi sur le panneau de commande de l'imprimante.

Pour libérer protégé :

1. Sur le panneau de commande, appuyez sur Travaux.
2. Appuyez sur Travaux personnels et protégés.
3. Appuyez sur le dossier privé qui vous est attribué.
4. Entrez le code d'accès attribué au travail, puis appuyez sur OK.
5. Appuyez sur le travail d'impression correspondant dans la liste.
6. Appuyez sur Imprimer.

Le travail est imprimé, puis supprimé du disque dur de l'imprimante.

Travaux mémorisés

Cette fonction vous permet d'enregistrer un travail d'impression dans un dossier sur l'imprimante. Les commandes de la fenêtre Travaux mémorisés permettent d'enregistrer un travail ou de l'imprimer et de le mémoriser pour une utilisation ultérieure. Elles permettent également de définir les droits d'accès au travail d'impression comme suit :

Public : aucun code d'accès n'est requis et tous les utilisateurs peuvent imprimer le fichi - Privé : nécessite un code d'accès et seuls les utilisateurs munis de ce code peuvent imprimer le fichier.

Lorsque le travail mémorisé n'est plus nécessaire, vous pouvez le supprim

Pour imprimer un travail mémorisé public :

1. Sur le panneau de commande, a
2. Appuyez sur Travaux mémorisés.
3. Appuyez sur Publier.
4. Appuyez sur Quantité pour entrer le nombre de copies, puis appuyez sur OK.
5. Appuyez sur le nom du travail d'impression requis.
6. Pour envoyer les travaux à l'impression, appuyez sur Imprimer. Le travail s'imprime et reste sur le disque dur de l'imprimante pour une utilisation ultérieure.

Pour imprimer un travail mémorisé privé :

1. Sur le panneau de commande, a
2. Appuyez sur Travaux mémorisés.
3. Appuyez sur le dossier privé qui vous est attribué.
4. Entrez le code d'accès attribué au travail, puis appuyez sur OK. L'écran affiche une liste des travaux d'impression mémorisés utilisant ce code d'accès.
5. Appuyez sur Quantité pour entrer le nombre de copies, puis appuyez sur OK.
6. Appuyez sur le nom du travail d'impression requis.
7. Pour envoyer les travaux à l'impression, appuyez sur Imprimer. Le travail s'imprime et reste sur le disque dur de l'imprimante pour une utilisation ultérieure.

Impression personnelle

L'impression personnelle permet de stocker un document sur l'imprimante, puis de l'imprimer depuis le panneau de commande.

Pour imprimer un travail personnel :

1. Sur le panneau de commande, a .
2. Appuyez sur Travaux personnels et protégés.
3. Appuyez sur le dossier privé qui vous est attribué.
4. Appuyez sur le travail d'impression correspondant dans la liste.
5. Appuyez sur Imprimer. Le travail est imprimé, puis supprimé du disque dur de l'imprimante.

Remarque : Vous pouvez également imprimer tous les travaux de la liste en même temps, ou encore supprimer les travaux individuellement ou simultanément.

Ce chapitre contient les sections suivantes :

• Maintenance et nettoyage 70
• Informations de facturation et d'utilisation 104 Commande de consommables 105
• Déplacement de l'imprimante 108

Cette section aborde les points suivants :

• Précautions générales 70 Nettoyage de l'imprimante 71
• Maintenance courante 81
• Maintenance régulière 81

Précautions générales

ATTENTION : N'utilisez pas de solvants organiques ou chimiques puissants pour nettoyer l'imprimante. Ne versez pas de liquide directement sur l'imprimante. Utilisez les consommables et produits de nettoyage conformément aux instructions fournies dans cette documentation.

AVERTISSEMENT : Conservez tous les produits de nettoyage hors de portée des enfants.

AVERTISSEMENT : N'utilisez pas d'aérosol pour nettoyer l'extérieur et l'intérieur de l'imprimante. Certains de ces produits contenant des mélanges explosifs, leur utilisation dans des appareils électriques est déconseillée. Le recours à de tels produits de nettoyage augmente le risque d'explosion et d'incendie.

AVERTISSEMENT : Ne retirez pas les panneaux ou les caches fixés à l'aide de vis. Ils protègent des composants non remplaçables par l'utilisateur. Ne tentez pas d'interventions de maintenance autres que celles décrites dans la documentation fournie avec l'imprimante.

AVERTISSEMENT : Certaines pièces internes de l'imprimante peuvent être brûlantes. Soyez prudent lorsque des portes ou des capots sont ouverts.

• Ne posez rien sur l'imprimante.
• Ne laissez pas les capots et les portes ouverts pendant une période prolongée, surtout dans des endroits très éclairés. Une exposition à la lumière peut endommager les modules d'impression. Laissez les capots et portes fermés pendant une impression. N'inclinez pas l'imprimante lorsqu'elle est en cours d'utilisation.
• Ne touchez pas aux contacts électriques ou aux engrenages sous peine d'endommager le système ou de nuire à la qualité de l'impression. Assurez-vous que les composants retirés lors du nettoyage sont réinstallés avant de rebrancher l'imprimante.

Cette section aborde les points suivants :

71 Nettoyage de l'intérieur de l'imprimante 72 Nettoyage du détecteur de densité 74 Nettoyage des têtes de départ 78

Nettoyage de l'extérieur de l'imprimante

Il est important de nettoyer régulièrement le panneau de commande et l'écran tactile pour éviter toute accumulation de poussière et de salissures.

Pour nettoyer l'extérieur de l'imprimante :

1. Pour désactiver les touches et les menus, appuyez sur la touche Économie d'énergie.

1. Pour enlever les traces de doigts et les taches, nettoyez l'écran tactile et le panneau de commande à l'aide d'un chiffon doux non pelucheux.

1. Appuyez de nouveau sur la touche Économie d'énergie pour faire repasser l'imprimante en mode Prêt.
2. Utilisez un chiffon non pelucheux pour nettoyer l'extérieur du bac de réception, des magasins et les surfaces externes de l'imprimante.

Nettoyage de l'intérieur de l'imprimante

Nettoyez régulièrement pour éviter de le tacher, car cela pourrait détériorer la qualité d'impression. Nettoyez à chaque fois que vous remplacez un module d'impression.

Remarque : Une vidéo de présentation de la procédure de nettoyage est disponible sur l'imprimante. Sélectionnez Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Lignes ou traînées blanches verticales - Une couleur, puis appuyez sur le bouton Vidéo pour visualiser la vidéo "Nettoyer la fenêtre laser".

AVERTISSEMENT : Pour éviter tout risque d'électrocution, mettez toujours et débranchez toujours le câble d'alimentation de la prise de mise à la terre avant d'effectuer des tâches de maintenance.

1. Mettez l'imprimante hors tension.

1. Ouvrez la porte avant.

1. Sortez la tige de nettoyage placée au dos de la porte avant.

1. Insérez la tige de nettoyage dans l'un des quatre trous de nettoyage jusqu'à ce qu'elle s'enclenche, puis tirez-la pour la ressortir. Répétez cette opération deux fois.

1. Répétez le processus pour les trois autres trous.
2. Remettez la tige de nettoyage à son emplacement d'origine.

1. Fermez la porte avant.

Remarque : un tampon de nettoyage est inclus avec chaque nouveau module d'impression. Veillez à remplacer le tampon de nettoyage en même temps que le module d'impression.

Nettoyage du détecteur de densité

Un message s'affiche sur le panneau de commande lorsque doit être nettoyé.

Remarque : Une vidéo de présentation de la procédure de nettoyage est disponible sur l'imprimante. Sélectionnez Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Couleurs trop claires ou trop foncées, puis appuyez sur le bouton Vidéo pour visualiser la vidéo "Nettoyer couleur".

AVERTISSEMENT : Pour éviter tout risque d'électrocution, mettez toujours l'imprimante hors tension et débranchez le câble d'alimentation de la prise de mise à la terre avant d'effectuer des tâches de maintenance.

Attention :

Assurez-vous que rien ne touche ou ne raye la surface de la courroie de transfert. Si la courroie est rayée, salie ou si elle reçoit de l'huile de vos mains, cela peut détériorer la qualité d'impression. Afin de protéger les modules d'impression de la lumière, ne laissez pas la porte du module d'impression ouverte plus de cinq minutes. Au-delà de cinq minutes, la qualité d'impression peut être détériorée.

1. Mettez l'imprimante hors tension.

AVERTISSEMENT : Certains composants peuvent être brûlants. Il convient d'attendre 30 minutes pour laisser l'imprimante refroidir avant de procéder.

1. Ouvrez la porte avant.

1. Retirez le papier du magasin 1 puis fermez le magasin.
2. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Faites tourner les deux leviers de verrouillage pour déverrouiller la porte du module d'impression, puis tirez la porte pour l'ouvrir.

1. Faites glisser pour la dégager.

a. Saisissez la poignée à l'avant de la courroie de transfert.

b. Sortez jusqu'à ce que la ligne sur la courroie soit visible.

1. Faites glisser les languettes dorées d'avant en arrière et d'arrière en avant cinq fois.

1. Réinstallez la courroie de transfert :

a. Faites glisser dans l'imprimante jusqu'à la ligne visible sur la courroie.

b. Abaissez les poignées.

c. Poussez la courroie de transfert jusqu'à la butée.

1. Fermez la porte du module d'impression.

1. Faites tourner les deux leviers de verrouillage pour verrouiller

1. Pour fermer la porte latérale de droite, placez la main près de la poignée et poussez fermement sur la porte.

Remarque : Si la porte de droite ne se ferme pas, cela signifie que la courroie de transfert n'est pas correctement installée.

1. Fermez la porte avant de l'imprimante.

1. Mettez l'imprimante sous tension.

Nettoyage des têtes de départ

Inspectez régulièrement les têtes de départ de chaque magasin installé et nettoyez-les si vous constatez de la poussière de papier ou tout autre résidu. Des salissures sur les têtes de départ peuvent provoquer des incidents papier ou détériorer la qualité de l'impression.

1. Sortez le magasin de l'imprimante.

1. Faites tourner la tête de départ jusqu'à ce que le crochet du rouleau apparaisse.

Remarque : Les rouleaux sont situés à environ 165 mm (6,5 pouces) à l'intérieur de l'imprimante, en mesurant à partir de l'ouverture du magasin.

1. Tirez sur le crochet de la tête de départ pour le dégager du cran sur l'axe, puis faites glisser la tête de départ vers l'avant.

1. Dégagez la seconde tête de départ selon la même méthode.
2. Essuyez les rouleaux à l'aide d'un chiffon non pelucheux et humecté d'eau.
3. Alignez la partie interne de la tête de départ avec l'axe.

1. Faites glisser la tête de départ le long de l'axe jusqu'à ce que les ergots s'emboîtent complètement dans les fentes et que le crochet du rouleau s'insère dans le cran.

1. Installez la seconde tête de départ selon la même méthode.
2. Pour nettoyer la tête de départ dans le magasin, faites tourner le rouleau avec une main tout en l'essuyant avec un chiffon.
3. Réinsérez le magasin dans l'imprimante.

Cette section aborde les points suivants :

• Remplacement des cartouches de toner 81
• Remplacement du bac de récupération 82
• Remplacement des modules d'impression 84
• Remplacement de la cartouche d'agrafes 89

Pour plus d'informations sur la commande de consommables, reportez-vous à la section "Commande de consommables" à la page 105.

Remplacement des cartouches de toner

Un message s'affiche sur le panneau de commande lorsqu'une cartouche de toner doit être remplacée.

1. Ouvrez la porte avant de l'imprimante.

1. Sortez doucement la cartouche de toner à remplacer.

ATTENTION : Ne touchez pas les composants illustrés ci-dessous. ATTENTION afin de ne pas répandre le toner. 3. Retirez la nouvelle cartouche de toner de son emballage. 4. Secouez la cartouche de toner cinq à six fois pour répartir le toner.

ATTENTION afin de ne pas répandre le toner.

1. Alignez la flèche sur la flèche sur l'imprimante, puis poussez-la doucement à l'intérieur jusqu'à la butée.

1. Fermez la porte avant de l'imprimante.

Remplacement du bac de récupération

Un message s'affiche sur le panneau de commande lorsqu'un bac de récupération doit être remplacé.

1. Déballez un bac de récapération neuf. Conservez l'emballage plastique pour le bac usagé.
2. Ouvrez la porte avant de l'imprimante.

1. Saisissez les poignées du bac de récupération, puis tirez-le vers vous.

1. Maintenez le bac de récupération avec l'autre main et sortez-le de l'imprimante.

ATTENTION : Manipul précaution afin de ne pas répandre le toner. ATTENTION : une fois le bac de récupération sorti, ne touchez pas aux composants illustrés ci-dessous.

1. Placez le bac de récupération usagé dans l'emballage plastique du nouveau bac et fermez l'emballage.
2. Insérez le bac de réception neuf dans l'emplacement et poussez-le jusqu'à la butée.

1. Fermez la porte avant de l'imprimante.

Remplacement des modules d'impression

Un message s'affiche sur le panneau de commande lorsqu'un module d'impression doit être remplacé.

ATTENTION : Afin de protéger les modules d'impression de la lumière, ne laissez pas la porte du module d'impression ouverte plus de cinq minutes. Au-delà de cinq minutes, la qualité d'impression peut être détériorée.

1. Ouvrez la porte avant de l'imprimante.

1. Faites tourner les deux leviers de verrouillage pour déverrouiller la porte du module d'impression, puis tirez la porte pour l'ouvrir.

1. Retirez le module d'impression à replacer.

a. Saisissez les poignées du module d'impression, puis sortez-le à moitié.

b. Saisissez un côté du l'autre main et sortez-le entièrement de l'imprimante.

ATTENTION : ne touchez pas les composants illustrés ci-dessous. Manipulez le précaution afin de ne pas répandre le toner.

1. Installez le :

a. Déballez un module d'impression neuf. ATTENTION : afin de protéger e toute surexposition à la lumière, n'ôtez pas l'enveloppe de protection orange avant d'avoir inséré la cartouche dans l'imprimante. b. Tirez les deux rubans pour les dégager du et mettez-les au rebut.

c. Faites glisser avec précaution ans l'emplacement approprié.

d. Ôtez l'enveloppe de protection orange du nouveau module d'impression installé et mettez-la au rebut.

1. Fermez la porte du module d'impression.

1. Faites tourner les deux leviers de verrouillage pour verrouiller

1. Sortez la tige de nettoyage placée au dos de la porte avant.

1. Sortez le tampon de nettoyage en pinçant les languettes situées derrière le tampon.

1. Déballez un de la boîte du module d'impression.
2. Attachez le à la tige de nettoyage.

1. l'un des trois trous de nettoyage jusqu'à ce qu'elle s'enclenche, puis tirez-la pour la ressortir. Répétez cette opération deux fois.

1. chacun des trois autres trous de nettoyage.
2. Remettez la tige de nettoyage à son emplacement d'origine.

1. Fermez la porte avant de l'imprimante.

Remplacement de la cartouche d'agrafes

Un message s'affiche sur le panneau de commande lorsqu'une cartouche d'agrafes doit être remplacée.

AVERTISSEMENT : N'exécutez pas cette procédure lorsqu'une impression est en cours.

1. Déballez une nouvelle cartouche d'agrafes.
2. Ouvrez la porte avant du module de finition.

1. Retirez la cartouche d'agrafes vide de l'imprimante en la tirant vers vous.

Remarque : vérifiez que la partie métallique de la nouvelle cartouche est abaissée comme le montre l'illustration.

1. Insérez la cartouche d'agrafes neuve dans le module de finition.

1. Fermez la porte avant du module de finition.

Maintenance régulière

Cette section aborde les points suivants :

• Remplacement du module four 91
• Remplacement du kit de maintenance 93

Pour plus d'informations sur la commande de consommables, reportez-vous à la section "Commande de consommables" à la page 105.

Remplacement du module four

Remarque : Une vidéo de présentation de la procédure de retrait est disponible sur l'imprimante. Sélectionnez Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Points ou lignes à répétition, puis appuyez sur le bouton Vidéo pour visualiser la vidéo Module four.

'électrocution, mettez toujours l'imprimante hors tension et débranchez toujours le câble d'alimentation de la prise de mise à la terre avant d'effectuer des tâches de maintenance.

e brûlures, ne remplacez pas le module four immédiatement après une impression. Le module four devient brûlant pendant son utilisation.

1. Mettez l'imprimante hors tension.

1. Patientez 30 minutes avant de procéder à la prochaine étape.

1. Retirez le papier du magasin 1 puis fermez le magasin.
2. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Saisissez les poignées du module four installé, puis sortez-le.

1. Déballez le module four neuf.
2. Saisissez les poignées du module four installé, puis installez-le dans l'imprimante.

1. Fermez la porte latérale droite.

1. Mettez l'imprimante sous tension.

Remplacement du kit de maintenance

Un message s'affiche sur le panneau de commande lorsque le kit de maintenance doit être remplacé.

Remarque : Une vidéo de présentation de la procédure de retrait est disponible sur l'imprimante. Sélectionnez Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Points ou lignes à répétition, puis appuyez sur le bouton Vidéo pour visualiser la vidéo Kit de maintenance.

AVERTISSEMENT : Pour éviter tout risque d'électrocution, mettez toujours et débranchez le câble d'alimentation de la prise de mise à la terre avant d'effectuer des tâches de maintenance.

1. Mettez l'imprimante hors tension.

AVERTISSEMENT : Certains composants peuvent être brûlants. Il convient d'attendre 30 minutes pour laisser l'imprimante refroidir avant de procéder.

1. Sortez le magasin 2 de l'imprimante.

1. Remplacez les têtes de départ à l'intérieur de l'imprimante :

a. Faites tourner la tête de départ jusqu'à ce que le crochet du rouleau apparaisse.

Remarque : Les rouleaux sont situés à environ 165 mm (6,5 pouces) à l'intérieur de l'imprimante, en mesurant à partir de l'ouverture du magasin.

b. Tirez sur le crochet de la tête de départ pour le dégager du cran sur l'axe, puis faites glisser la tête de départ vers l'avant.

c. Dégagez la seconde tête de départ selon la même méthode. d. Alignez la partie interne de la tête de départ neuve avec l'axe.

e. Faites glisser la tête de départ le long de l'axe jusqu'à ce que les ergots s'emboîtent complètement dans les fentes et que le crochet du rouleau s'insère dans le cran.

f. Installez la seconde tête de départ selon la même méthode.

1. Remplacez ans le magasin :

Remarque : la procédure est la même que pour le remplacement de es magasins standard et en option.

a. Ouvrez le capot des têtes de départ (vers la gauche) et maintenez-le ouvert.

b. Tourn vers la droite.

c. Sortez l'axe arrière, puis l'axe avant et retir .

d. Déball neuve. e. Ouvrez le capot des têtes de départ (vers la gauche) et maintenez-le ouvert.

f. Faites glisser l'axe avant, puis l'axe arrière de dans les emplacements du magasin.

g. Tournez vers la gauche pour la verrouiller.

h. Refermez le capot de .

1. Insérez le magasin dans l'imprimante.

1. Remplacez le rouleau de transfert :

a. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

b. Déverrouillez les deux leviers sur le rouleau de transfert et soulevez le rouleau pour le sortir.

c. Saisissez les leviers des deux côtés neuf et alignez les flèches du rouleau avec les flèches à l'intérieur de l'imprimante.

d. Abaissez l'avant jusqu'à ce qu'il s'enclenche en position.

1. Retirez la courroie de transfert.

a. Ouvrez la porte avant de l'imprimante.

b. Faites tourner les deux leviers de verrouillage pour déverrouiller la porte du module d'impression, puis tirez la porte pour l'ouvrir.

c. Saisissez la poignée à l'avant de la courroie de transfert.

d. Sortez jusqu'à ce que la ligne sur la courroie soit visible.

e. Saisissez les poignées au-dessus de la courroie de transfert, puis tirez dessus pour sortir la courroie de l'imprimante.

ATTENTION : Ne saisissez pas les composants comme illustré ci-dessous. Cela pourrait entraîner une dégradation de la qualité d'impression.

1. Faites glisser les languettes dorées d'avant en arrière et d'arrière en avant cinq fois.

1. Déballez une courroie de transfert neuve et déposez-la sur une surface plane.

1. Retirez les emballages de protection.

1. Remplacez :

a. Saisissez les poignées au-dessus de .

ATTENTION : Ne saisissez pas les composants comme illustré ci-dessous. Cela pourrait entraîner une dégradation de la qualité d'impression.

b. Alignez les flèches sur la courroie de transfert avec les flèches sur l'imprimante.

c. Faites glisse dans l'imprimante jusqu'à la ligne visible sur la courroie.

d. Abaissez les poignées.

e. Poussez la courroie de transfert jusqu'à la butée.

1. Fermez la porte du module d'impression.

1. Faites tourner les deux leviers de verrouillage pour verrouiller

1. Fermez la porte avant de l'imprimante.

1. Fermez la porte latérale droite.

Remarque : Si la porte de droite ne se ferme pas, cela signifie que la courroie de transfert n'est pas correctement installée.

1. Mettez l'imprimante sous tension.
2. Réinitialisation du compteur du kit de maintenance :

a. Sur le panneau de commande, appuyez sur Imprimante. b. Appuyez sur l'onglet Outils, puis sur Configurer. c. Appuyez sur Outils de service. d. Appuyez sur Réinitialiser les compteurs HFSI > Kit de maintenance > Réinitialiser compteur.

Informations de facturation et d'utilisation

Les i de l'imprimante sont affichées sur l'écran Compteurs de facturation. Les compteurs d'impression affichés sont utilisés pour la facturation.

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Sur l'onglet d'informations, appuyez sur Compteurs de facturation pour afficher les compteurs d'impression de base :
3. Impressions couleur : nombre de pages imprimées en couleur.
4. Impressions noir et blanc noir et blanc.
5. Total impressions et copies : nombre de pages imprimées en couleur, plus le

Remarque : Une page correspond à l'une des deux faces d'une feuille de papier. Une feuille peut être imprimée sur une ou deux faces. Une feuille imprimée sur les deux faces compte comme deux impressions.

1. Appuyez sur Compteurs d'utilisation pour afficher les informations d'utilisation détaillées.

Cette section aborde les points suivants :

• Emplacement du numéro de série de l'imprimante 105 Consommables 105
• Éléments de maintenance courante 105
• Unités remplaçables par le client 106 Quand faut-il commander des consommables ? 106
• Affichage de l'état des consommables de l'imprimante 106 Recyclage des consommables 107

Emplacement du numéro de série de l'imprimante

Vous avez besoin du numé pour commander des consommables ou lorsque vous contactez le Centre Services Xerox. Ce numéro se trouve sur le côté droit du châssis de l'imprimante, sous le module four, au dos de la porte de droite. Vous pouvez également l'afficher .

Pour afficher le numéro de série :

1. S , appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur À propos de cette imprimante.

L'onglet Général affiche le modèle, le numéro de série, la version et la date d'activation.

Consommables

Les consommables sont des modules remplaçables de l'imprimante qui s'épuisent lorsque l'imprimante est utilisée. Les consommables pour cette imprimante sont les suivants :

• Cartouches de toner Xerox® (Cyan, Magenta, Jaune et Noir). Cartouche d'agrafes, lorsque le module de finition en option est installé.

Remarque : Chaque consommable est accompagné d'instructions d'installation.

ATTENTION : L'utilisation d'un toner autre que le toner de marque Xerox® risque d'affecter la qualité d'impression, ainsi que la fiabilité de l'imprimante. Ce toner est le seul toner conçu et fabriqué sous des contrôles de qualité stricts par Xerox en vue d'une utilisation spécifique avec cette imprimante.

Éléments de maintenance courante

Les é sont des pièces d'imprimante ayant une durée de vie limitée et nécessitant un remplacement périodique. Les remplacements peuvent concerner des pièces individuelles ou des kits. Les é sont généralement remplaçables par le client.

Remarque : Chaque élément est fourni avec des instructions d'installation.

Les éléments pour cette imprimante sont les suivants :

• Modules d'impression (cyan, magenta, jaune et noir) et bac de récupération.

Unités remplaçables par le client

Les unités remplaçables par le client (UCR) sont des composants de l'imprimante qui peuvent être remplacés sans l'intervention d'un technicien de maintenance. La durée de vie estimée de ces composants est plus longue que celle des éléments de maintenance de routine.

Remarque : Chaque unité remplaçable par le client est accompagnée d'instructions d'installation.

Les unités remplaçables par le client pour cette imprimante sont les suivantes :

• Module four 110 V pour l'imprimante Phaser 6700
• Module four 22 . Kit de maintenance, notamment un kit de têtes de départ, un rouleau de transfert et une courroie de transfert. Tête de départ du magasin 1.

Quand faut-il commander des consommables ?

Un message d'avertissement apparaît sur le panneau de commande lorsque les consommables arrivent en fin de vie. Vérifiez que vous disposez de consommables de remplacement. Il est important de commander ces éléments dès la première apparition des messages pour éviter toute interruption de votre utilisation de l'imprimante. Un message d'erreur s'affiche sur le panneau de commande lorsque les consommables doivent être remplacés.

Vous pouvez commander des consommables auprès de votre revendeur local ou en vous rendant sur le site www.xerox.com/office/6700supplies.

ATTENTION : L'utilisation de consommables autres que ceux de marque Xerox® n'est pas recommandée. La garantie, le contrat de maintenance et le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) de Xerox® ne couvrent pas les dégâts, les dysfonctionnements ou la baisse des performances de l'imprimante consécutifs à l'utilisation de consommables de marque autre que Xerox® ou de consommables Xerox® non spécifiques pour une utilisation avec cette imprimante. Le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) est disponible aux États-Unis et au Canada. La couverture peut varier en dehors de ces pays. Veuillez contacter Xerox pour toute précision.

Affichage de l'état des consommables de l'imprimante

L'é peut être consulté à tout moment.

1. Pour afficher l'onglet des consommables, effectuez l'une des opérations suivantes :
2. Sur le panneau de commande de l'imprimante, appuyez sur la touche Imprimante, puis sur l'onglet Consommables.
3. Appuyez sur l'une des icones C, M, Y, K dans la partie inférieure droite de l'écran principal.
4. Pour afficher des informations détaillées sur une cartouche de toner, notamment le numéro de référence pour passer une commande, appuyez sur C, M, Y, ou K.
5. Appuyez sur Fermer pour revenir à l'onglet Consommables.
6. Pour afficher des informations détaillées sur le module four, le bac de récupération, les modules d'impression, le kit de maintenance ou la cartouche d'agrafes, appuyez sur Autres consommables. Utilisez les flèches Haut ou Bas pour parcourir la liste, puis sélectionnez les informations à afficher.
7. Appuyez sur la flèche Précédent pour revenir à l'écran Autres consommables.
8. Pour imprimer la page d'utilisation des consommables, appuyez sur l'icône Imprimer, puis sur Utilisation des consommables.
9. Pour revenir à l'écran principal, appuyez sur Accueil Services.

Recyclage des consommables

Pour plus d'informations sur les programmes de recyclage des consommables Xerox®, rendez-vous sur le Web, à l'adresse www.xerox.com/gwa.

Les consommables sont fournis avec une étiquette de retour prépayée. Utilisez cette dernière pour renvoyer les composants usés à recycler dans leurs boîtes d'origine.

Déplacement de l'imprimante

• Mettez toujours l'imprimante hors tension et attendez qu'elle s'éteigne.
• Débranchez le câble d'alimentation à l'arrière de l'imprimante. Un minimum de trois personnes est nécessaire pour soulever l'imprimante. Lorsque vous la soulevez, saisissez-la aux endroits indiqués sur l'illustration.
• Maintenez l'imprimante à plat pour éviter tout risque de répandre du toner.

ATTENTION : La garantie, le contrat de maintenance et le programme Xerox® ne couvrent pas les dégâts consécutifs à un emballage de renvoi mal réalisé. Ils ne couvrent pas non plus les dommages causés par le déplacement de la machine de façon inappropriée.

ATTENTION : Le programme Xerox® est disponible aux États-Unis et au Canada. La couverture peut varier en dehors de ces pays. Veuillez contacter Xerox pour toute précision.

Ce chapitre contient les sections suivantes :

Dépannage général 110 Incidents papier 114 Problèmes de qualité d'impression 131 Pour obtenir de l'aide 137

Cette section aborde les points suivants :

L'imprimante ne s'allume pas 110 L'imprimante se réinitialise ou se met souvent hors tension 110 L'impression est trop lente 111 Le document ne s'imprime pas à partir du magasin correct 111 Le document ne s'imprime pas 112 L'imprimante émet des bruits inhabituels 112 Problèmes d'impression recto verso automatique 112 La date et l'heure sont incorrectes 113

Cette section contient des procédures vous permettant d'identifier les problèmes et de les résoudre. Vous pourrez résoudre certains problèmes en redémarrant simplement l'imprimante.

L'imprimante ne s'allume pas.

Causes probables	Solutions
L'interrupteur d'alimentation n'est pas en position allumée.	Allumez l'interrupteur d'alimentation.
Le cordon d'alimentation n'est pas branché à la prise.	Éteignez l'interrupteur d'alimentation de l'imprimante, puis branchez correctement le cordon d'alimentation sur la prise.
Il existe un problème avec la prise branchée à l'imprimante.	• Branchez un autre apparéil électrique à la prise et vérifiez si elle fonctionne correctement. • Essayez avec une autre prise.
L'imprimante est branchée sur une prise dont la tension ou la fréquence ne correspondant pas aux specifications de l'imprimante.	Utilisez une source d'alimentation conforme aux spécifications indiquées à la section Spécifications électriques à la page 152.

ATTENTION : Branchez le cordon trifilaire muni d'une prise de terre directement sur une prise secteur mise à la terre.

L'imprimante se réinitialise ou se met souvent hors tension.

Causes probables	Solutions
Le cordon d'alimentation n'est pas branché à la prise.	Mettez l'imprimante hors tension, assurez-vous que le cordon d'alimentation est correctement branché au niveau de l'imprimante et de la prise secteur, puis remettez l'imprimante sous tension.
Une erreur système est survenue.	Contactez votre technicien de maintenance Xerox® pour lui communiquer le message et le code d'erreur. Vérifiez l'histoire des incidents du panneau de commande. Pour plus d'informations, reportez-vous à la section Affichage des messages d'erreur sur le panneau de commande à la page 137.

L'impression est trop lente.

Causes probables	Solutions
La machine est en mode impression lente (par exemple, papier épais ou transparent).	L'impression dure plus longtemps avec les supports spéciaux. Assurez-vous que le type de support est correctement défin dans le pilote d'imprimante et sur le panneau de commande de l'imprimante.
L'imprimante est en mode économique d'énergie.	Attendez. Le démarrage de l'imprimante peut prendre du temps lorsque l'imprimante sort du mode économique d'énergie.
Le problème pourraitvenir de la façon dont l'imprimante a été installée sur le réseau.	Déterminez si un spouleur ou un ordinateur partageant l'imprimante mettent tous les travaux d'impression en attente puis les envoient à l'imprimante. L'utilisation de spouleurs peut ralentir l'impression. Pour tester la vitesse de l'imprimante, imprimez certaines pages d'information telles que la page Office Demo. Si la page ne s'imprime pas à la vitesse nominale de l'imprimante, il est possible que vous ayez un problème d'installation de l'imprimante ou réseau.
Le travail est complexe.	Attendez. Aucune action n'est requise.
La qualité d'impression estdéfinie sur Photo dans le pilote.	Redéfinissez la qualité d'impression sur Standard dans le pilote d'imprimante.
La qualité d'impression estdéfinie sur Photo et l'imprimante est utilisée pour des travaux d'impression recto versocomplexes.	Augmentez la capacité mémoire à 2 Go de RAM.

Le document ne s'imprime pas à partir du magasin correct.

Causes probables

Solutions

Les pilotes de l'application et de l'imprimante représentent un conflit de sélection de magasins.

1. Vérifiez le magasin sélectionné dans le pilote d'impression. 2. Allez dans le paramétrage de page ou les paramétrages de l'imprimante de l'application à partir de laquelle vous imprimez. 3. Définissez la source de papier pour qu'elle corresponde au magasin sélectionné dans le pilote d'impression ou réglez la source de papier sur Sélection automatique. Remarque: Pour que le pilote d'imprimante sélectionne le magasin, définitissez la source du papier sur Sélection auto activée.

Le document ne s'imprime pas

Causes probables	Solutions
Le format du papier chargé dans le magasin sélectionné est incorrect.	Pour afficher l'état du travail en cas de défaillance d'impression sur l'écran tactile :1. Sur le panneau de commande, appuyez sur Travaux.2. Repérez dans la liste le travail d'impression qui a échoué.3. Notez l'état du travail d'impression ayant échoué, par exemple Suspendu : Ressources nécessaires.4. Pour afficher d'autres détails, Sélectionnez le travail d'impression, puis appuyez sur Détails travail.5. Notez le nombre du magasin figurant sous Ressources et l'état du magasin sélectionné.6. Chargez du papier de format approprié dans le magasin ou sélectionnez un autre magasin.
Les pilotes de l'application et de l'imprimanteprésentent un conflit de sélection de magasins.	Pour plus d'informations, reportez-vous à la section Le document ne s'imprime pas à partir du magasin correct à la page 111.

L'imprimante émet des bruits inhabituels

Causes probables	Solutions
L'un des magasins n'est pas correctement installé.	Ouvrez et fermez le magasin à partir duquel vous imprimez.
Un objet obstruant ou des débris sontopsisents dans l'imprimante.	Mettez l'imprimante hors tension et retirez l'objet obstruant ou les débris. Si vous n'y parvenez pas, contactez un technician du Centre Services Xerox®.

Problèmes d'impression recto-verso automatique

Causes probables	Solutions
Papier non pris en charge ou incorrect	Veillez à utiliser le papier adéquat. Pour plus d'informations, reportez-vous à la section Formats et grammages de support pris en charge pour l'impression recto versus automatique à la page 36. L'impression recto versus n'est pas possible sur les enveloppées, les étiquettes, les transparents et le papier de plus de 220 g/m2.
Réglage incorrect.	• Dans les propriétés du pilote d'imprimante, Sélectionnez Recto versus sur l'onglet Support/Réception. • Vérifiez les paramètres sur le panneau de commande. Appuyez sur Imprimante > Configurer > Paramètres de sortie > Impression recto versus.

Remarque : L'imprimante Phaser 6700N ne prend pas en charge l .

La date et l'heure sont incorrectes

La date et l'heure sont paramétrées automatiquement lorsque l'imprimante est connectée à un réseau doté d'un serveur NTP (Network Time Protocol). Le protocole NTP est utilisé pour synchroniser les horloges internes des ordinateurs via une connexion réseau au démarrage du système, puis toutes les 24 heures. Cette fonctionnalité permet de veiller à ce que l'horloge interne de l'imprimante demeure synchronisée avec le serveur NTP spécifié.

Causes probables	Solutions
La configuration de la date et de l'houre est définie sur Manuel (NTP désactivé).	Faites en sortie que la date et l'heure soient configurées automatiquement en activant NTP. Activez NTP à l'aide des Services Internet CentreWare :1. Ouvrez un navigateur Web, tapez l'adresse IP de l'imprimante dans le champ d'adresse et appuyez sur Entrée ou Retour.Remarque : Si vous ne connaissiez pas l'adresse IP de l'imprimante, reportez-vous à la section Recherche de l'adresse IP de l'imprimante à la page 22.2. Cliquez sur l'onglet Propriétés.3. Dans le volet de navigation, cliquez sur la flèche à gauche de Configuration générale.4. Dans le menu Configuration générale, sélectionnez Date et heures.5. Dans la page Date et heures, cliquez sur la flèche à droite de la zone Configuration de la date et de l'houre.Sélectionnez Automatique à l'aide de NTP.7. Indiquez l'adresse IP du serveur NTP dans la zone Paramêtres du serveur NTP.8. Cliquez sur Appliquer.
Le fuseau hora, la date ou l'houre n'est pas réglié correctement.	Définissez le fuseau hora, la date et l'houre manuellement :1. Sur le panneau de commande, appuyez sur Imprimante.2. Appuyez sur l'onglet Outils, puis sur Configurer.3. Appuyez sur Paramêtres généraux > Date et heures.4. Modifiez les informations selon vos besoin :a. Appuyez sur Fuseau hora, puis à l'aide des flèches Haut et Bas, sélectionnez votre région et le fuseau hora correspondant. Cela fait, appuyez sur OK.b. Appuyez sur Date, puis à l'aide des flèches Gauche et Droite, sélectionnez l'année, le mois et le jour. Cela fait, appuyez sur OK.c. Appuyez sur Heure, puis sur Heure ou Minutes. Entrez les chiffres requis à l'aide du pavé numérique, puis appuyez sur AM ou PM et sur OK.

Cette section aborde les points suivants :

• Emplacement des incidents papier 114 16
• Résolution des incidents papier 125 27 Résolution d'incidents au niveau de l'agrafleuse 129

Emplacement des incidents papier

L'illustration suivante indique les zones du circuit papier au niveau desquelles des incidents papier peuvent se produire dans la configuration de base de l'imprimante.

1. Module four
2. Magasin 1
3. Porte latérale droite
4. Magasin 2
5. Unité recto verso

L'illustration suivante indique les zones du circuit papier au niveau desquelles des incidents papier peuvent se produire lorsque l'imprimante est configurée avec les magasins en option et le module de finition.

1. Magasin grande capacité de 1 100 feuilles
2. Magasin 1 : 550 feuilles
3. Magasin 2
4. Unité de transport horizontal
5. Définition du module
6. Module four
7. Porte latérale droite
8. Unité recto verso
9. Magasin 1
10. Portes latérales droites des magasins en option.

ATTENTION : Ne tentez pas de résoudre les incidents papier à l'aide d'outils ou d'instruments. Vous risqueriez d'endommager irrémédiablement l'imprimante.

Cette section aborde les points suivants :

Résolution des faux départs dans le magasin 1 116 Résolution des faux départs dans le magasin 2 118 Résolution des incidents papier au niveau de la porte latérale droite 120 Résolution des incidents papier dans le module four 122 Résolution des incidents papier dans le module de finition 124 Résolution des incidents papier dans l'unité de transport horizontal 125

ATTENTION : Pour éviter tout dommage, retirez toujours délicatement les supports coincés, sans les déchirer. Essayez de dégager le papier dans la direction de chargement normal du papier. Tout morceau de papier présent dans l'imprimante, quelle que soit sa taille, peut bloquer le chemin papier et causer d'autres incidents papier. Ne rechargez pas un support qui est resté coincé.

Remarque : Pour résoudre les incidents papier, regardez la vidéo et suivez les instructions affichées sur le panneau de commande.

Résolution des faux départs dans le magasin 1

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

1. Retirez le papier du magasin 1.

1. Fermez le magasin 1.

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Retirez le papier coincé restant dans le magasin 1.

1. Soulevez l'unité recto verso à l'aide de la poignée.

1. Retirez tous les morceaux de papier restants.

1. Fermez la porte latérale droite.

Résolution des faux départs dans le magasin 2

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

1. Retirez le papier du magasin 1.

1. Fermez le magasin 1.

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Retirez le papier coincé restant dans le magasin 1.

1. Soulevez l'unité recto verso à l'aide de la poignée.

1. Retirez tous les morceaux de papier restants.

1. Fermez la porte latérale droite.

1. Sortez le magasin 2 de l'imprimante.

Remarque : Insérez la main à l'intérieur du magasin et retirez les feuilles partiellement engagées, susceptibles de se déchirer ou de rester bloquées.

1. Retirez le papier coincé ou froissé du magasin.

Remarque : Retirez le papier, lissez-le et remettez-le en place. S'il se coince encore, n'utilisez pas ce papier.

1. Réinsérez le magasin 2 dans l'imprimante.

Résolution des incidents papier au niveau de la porte latérale droite

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

1. Retirez le papier du magasin 1.

1. Fermez le magasin 1.

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Soulevez l'unité recto verso à l'aide de la poignée.

1. Retirez le papier de l'unité recto verso.

1. Fermez la porte latérale droite.

Résolution des incidents papier dans le module four

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

AVERTISSEMENT : Pour éviter tout risque de brûlures, ne dégagez pas les incidents papier immédiatement après une impression. Le module four devient brûlant pendant son utilisation.

1. Retirez le papier du magasin 1.

1. Fermez le magasin 1.

1. Soulevez le verrou de la porte latérale droite et ouvrez la porte.

1. Tirez et appuyez sur la languette du capot intérieur pour le maintenir en position ouverte.

1. Relâchez le capot intérieur.

1. Fermez la porte latérale droite.

Résolution des incidents papier dans le module de finition

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

Remarque : Assurez-vous que le capot de l'unité de transport horizontal est fermé avant d'ouvrir la porte du module de finition. Il est impossible d'effectuer correctement cette procédure si l'unité de transport horizontal est ouverte.

1. Ouvrez la porte avant du module de finition.

1. Faites tourner la molette dans le sens des aiguilles d'une montre et retirez le papier coincé au niveau de la sortie du papier.

Remarque : Si le message d'incident papier demeure affiché, répétez cette étape.

1. Fermez la porte avant du module de finition.

Remarque : Si le message d'incident papier demeure affiché, répétez cette étape.

Résolution des incidents papier dans l'unité de transport horizontal

Pour résoudre l'erreur affichée sur le panneau de commande, vous devez dégager toutes les feuilles du circuit papier.

1. Saisissez la poignée et ouvrez le capot.

1. Fermez le capot .

Réduction des incidents papier

L'imprimante est donc conçue pour subir le minimum d'incidents papier, à condition d'utiliser les types de support pris en charge par Xerox. Les autres types de papier risqueraient de . Si un support pris en charge reste fréquemment coincé dans une zone du circuit papier, nettoyez cette dernière.

Les causes suivantes peuvent :

• Sélection d'un type de papier incorrect dans le pilote d'impression. Utilisation de papier endommagé. Utilisation de papier non pris en charge.
• Chargement incorrect du papier
• Chargement excessif du magasin. Mauvais ajustement des guides de papier.

La plupart des incidents papier peuvent être évités en suivant quelques règles simples :

Utilisez uniquement un papier pris en charge par l'imprimante. Pour plus d'informations, reportez-vous à la section Papier pris en charge à la page 34. Respectez des techniques de manipulation et de chargement du papier appropriées. Utilisez toujours du papier propre et non endommagé. - Évitez d'utiliser du papier recourbé, déchiré, humide, froissé ou plié. - Ventilez le papier afin de séparer les feuilles avant de le charger dans le magasin. Respectez la limite maximale du magasin ; ne chargez jamais le magasin de manière excessive. - Réglez les guides papier dans tous les magasins après insertion du papier. Un guide qui n'est pas correctement ajusté peut provoquer une mauvaise qualité d'impression, des défauts d'alimentation, des impressions en biais et pourrait également endommager l'imprimante. - Après avoir chargé les magasins, sélectionnez le type et le format de papier corrects dans le panneau de commande. Lors de l'impression, sélectionnez le type et le format de papier corrects dans le pilote d'impression. Stockez le papier dans un endroit sec. Utilisez uniquement le papier et les transparents Xerox conçus pour l'imprimante.

Évitez ce qui suit :

Papier avec un couchage en polyester spécialement conçu pour les imprimantes à jet d'encre. Un papier ayant été plié, froissé ou excessivement recourbé. - Charger du papier de types, tailles ou grammages différents dans un même magasin. - Charger les magasins de manière excessive. - Permettre une surcharge du bac de sortie.

Pour une liste détaillée des supports pris en charge, consultez le site www.xerox.com/paper.

Cette section aborde les points suivants :

• înées en même temps. 127 Incidents papier 127 Faux départ des feuilles d'étiquettes et des enveloppes 128 Le message d'incident papier reste affiché 128 Incidents papier au cours de l'impression recto verso automatique

înées en même temps.

Causes probables	Solutions
Le magasin est trop plein.	Retirez une partie du papier. Ne chargez pas de papier au-delà de la limite maximale (ligne d'indication).
Les bords du papier ne sont pas égalisés.	Retirez le papier, alignez les bords et rechargez-le.
Le papier est humide.	Retirez le papier du magasin et remplacez-le par un nouveau papier sec.
Il y a trop d'électricité statique.	• Essayez une nouvelle rame de papier. • Ne dérAMEZ pas les transparents avant de les charger dans le magasin.
Utilisation de type de papier non pris en charge	Utilisez uniquement des types de papier approvés par Xerox®. Pour de plus amples informations, reportez-vous à la section Papier pris en charge à la page 34.
Humidité trop élevé pour le papier couché.	Insérez une feuille à la fois.

Incidents papier

Causes probables	Solutions
Le papier n'est pas placé correctement dans le magasin.	Retirez le papier mal inséré et replacez-le correctement dans le magasin. Réglez les guides papier selon le format du papier.
Le magasin est trop plein.	Retirez une partie du papier. Ne chargez pas de papier au-delà de la ligne de replissage maximal.
Les guides papier ne sont pas régliés selon le format du papier.	Réglez les guides papier selon le format du papier.
Le magasin contient du papier courbé ou froissé.	Retirez le papier, lissez-le et remettez-le en place. S'il se coincidence encore, n'utilise pas ce papier.
Le papier est humide.	Retirez le papier humide, puis replacez-le par un nouveau papier sec.
Utilisez du papier dont les caractéristiques (format, grammae et type) sont correctes.	Utilisez uniquement un papierapprovéd par Xerox®. Pour de plus amples informations, reportez-vous à la section Papier pris en charge à la page 34.

Faux départ des feuilles d'étiquettes et des enveloppes

Causes probables	Solutions
La feuille d'étiquettes n'est pas placée dans le bon sens dans le magasin.	Chargez la feuille d'étiquettes conformément aux instructions du fabricant. • Placez les étiquettes face dessous dans le magasin 1. • Placez les étiquettes face dessus dans le magasin 2.
Les enveloppés ne sont pas correctement chargées dans le magasin 1.	Chargez les enveloppés dans le magasin 1 en veillant à ce que les rabats soient fermés et tournés vers le haut et que le bord court entre en premier dans l'imprimante.
Les enveloppés ne sont pas correctement chargées dans le magasin 2.	Pour charger des enveloppés dans le magasin 2: • Chargez les enveloppés No. 10, Monarch ou DL en veillant à ce que les rabats soient fermés, tournés vers le bas et vers l'avant. • Chargez les enveloppés C5 en veillant à ce que les rabats soient fermés, tournés vers le bas et vers la droite.

Le message d'incident papier reste affiché.

Causes probables	Solutions
Du papier est resté coincé dans l'imprimante.	Vérifiez encore une fois le chemin papier et assurez-vous d'avoir terminé tout le papier coincé.
Une des portes de l'imprimante est ouverte.	Vérifiez les portes de l'imprimante. Fermez toutes les portes ouvertes.

Remarque : Vérifiez si des morceaux de papier sont présents dans le circuit papier et retirez-les, le cas échéant.

Incidents papier au cours de l'impression recto verso automatique

Causes probables	Solutions
Utilisez du papier dont les caractéristiques (format, grammae et type) sont correctes.	Utilisez du papier dont les caractéristiques (format, grammae et type) sont correctes. N'utilise pas des transparencs, des enveloppées, des étiquettes, du papier rechargé (verso) ou du papier de grammae supérieur à 220 g/m2 pour l'impression recto verso automatique.
Le type de papier n'est pas défini correctement dans le pilote d'impression.	Assurez-vous que le type de papier est correctement défini dans le pilote et que le papier est chargé dans le bon magasin. Pour plus d'informations, reportez-vous à la section Formats et grammages de support pris en charge pour l'impression recto verso automatique à la page 36.
Le papier est chargé dans le mauvais magasin.	Le papier doit être chargé dans le bon magasin. Pour de plus amples informations, reportez-vous à la section Papier pris en charge à la page 34.
Plusieurs types de papier sont charges dans le magasin.	Chargez un seul type et un seul format de papier dans le magasin.

Résolution d'incidents au niveau de l'agrafeuse

Un message s'affiche sur le panneau de commande en cas d'incident .

AVERTISSEMENT : N'exécutez pas cette procédure lorsqu'une impression est en cours.

1. Ouvrez la porte avant du module de finition.

1. Retirez la cartouche d'agrafes de l'imprimante en la tirant vers vous.

1. Soulevez la pince de la cartouche d'agrafes en la tirant fermement .

1. ées (1), puis abaissez la pince de manière à la verrouiller (2).

AVERTISSEMENT : Les agrafes coincées sont pointues. avec précaution.

1. Insérez la cartouche d'agrafes dans le module de finition.

1. Fermez la porte avant du module de finition.

Cette section aborde les points suivants :

• Contrôle de la qualité d'impression 131 Résolution des problèmes de qualité d'impression 132

L'imprimante est conçue pour offrir une excellente qualité d'impression page après page. Si vous rencontrez , utilisez les informations contenues dans cette section pour résoudre le problème. Pour plus d'informations, reportez-vous au site Web www.xerox.com/office/6700support.

ATTENTION : La garantie, le contrat de maintenance et le programme Total Satisfaction Guarantee (Garantie de satisfaction totale) de Xerox® ne couvrent pas les dommages causés par l'utilisation de papier, de transparents ou d'autres supports spéciaux non pris en charge. Le programme Xerox® Total Satisfaction Guarantee (Garantie de satisfaction totale) est disponible aux États-Unis et au Canada. La couverture peut varier en dehors de ces pays. Veuillez contacter votre représentant local pour toute précision.

Remarques :

Pour assurer une qualité d'impression homogène, les cartouches de toner et les modules d'impression de nombreux modèles ont été conçus de manière à cesser de fonctionner à un moment prédéfini. Les images en niveaux de gris imprimées avec le paramètre noir composite sont incluses dans le compteur de pages couleur, car des consommables couleur sont utilisés. Le noir composite est le paramètre par défaut sur la plupart des imprimantes.

Contrôle de la qualité d'impression

La qualité d'impression de votre imprimante dépend de plusieurs facteurs. Pour obtenir une qualité régulière et optimale, utilisez le papier conçu pour votre imprimante et réglez correctement le mode de qualité d'impression et les paramètres couleur. Suivez les instructions de cette section pour vous assurer que votre imprimante conservera .

La température et l'humidité ont une incidence sur la qualité des sorties imprimées. Les conditions suivantes garantissent une qualité d'impression optimale : de 15 à 30 °C (59 à 86 °F) et de 20 à 70 % d'humidité relative.

Papier et supports

Votre imprimante est conçue pour utiliser différents types de papier et de supports. Suivez les instructions de cette section pour obtenir la meilleure qualité d'impression possible et éviter les incidents papier :

Utilisez uniquement des types et des formats de papier acceptés par Xerox. Pour de plus amples informations, reportez-vous à la section "Papier pris en charge" à la page 34. Utilisez uniquement du papier sec et non abîmé.

ATTENTION : Certains papiers et autres types de support peuvent ALTÉRER la qualité d'impression, augmenter la fréquence des incidents papier ou endommager votre imprimante. N'utilisez pas les supports suivants :

• Papier rugueux ou poreux.
• Papier jet d'encre.
• Papier couché ou glacé non destiné au laser.
• Papier ayant été photocopié. Papier ayant été plié ou froissé.
• Papier avec déchirures ou perforations. Papier agrafé.
• Enveloppes à fenêtre, à fermoir métallique, à joints latéraux ou à bande autocollante.
• Enveloppes matelassées. Supports plastique.

Assurez-vous que le type de papier sélectionné dans votre pilote d'imprimante correspond au type de papier sur lequel vous imprimez. Si vous avez chargé le même format de papier dans plusieurs magasins, assurez-vous d'avoir bien sélectionné le magasin correct dans le pilote d'imprimante. Stockez votre papier de manière appropriée afin d'obtenir une qualité d'impression optimale. Pour de plus amples informations, reportez-vous à la section Conseils pour le stockage du papier à la page 35.

Modes de qualité d'impression

Sélectionn adapté à votre travail d'impression dans le pilote d'imprimante. Pour des instructions sur le paramétrage de la qualité d'impression, reportez-vous à la section "Sélection des options d'impression" à la page 55. Pour contrôler la qualité d'impression :

Assurez-vous que la qualité d'impression est définie sur le mode adapté. Par exemple, si l'image n'est pas aussi vive et nette que prévu, définissez la qualité d'impression sur le mode Photo. Le paramètre par défaut est Standard. Utilisez les paramètr disponibles dans le pilote d'imprimante pour contrôler la qualité d'impression. Si la qualité d'impression n'est pas satisfaisante, régl sur un niveau supérieur. Utilisez uniquement un papier approuvé par Xerox. Pour de plus amples informations, reportez-vous à la section Papier pris en charge à la page 34.

Résolution des problèmes de qualité d'impression

Reportez-vous au tableau suivant pour identifier des solutions aux .

Problèmes de qualité d'impression et solutions

Problème	Solution
Salissures, Bavures et trainées Des marques sombres ou claires figurent sur les impressions.	Exécutez la procédure de nettoyage du module four. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Salissures, Bavures et trainées > Démarrer le nettoyage. Plusieurs pages blanches sont acheminées dans l'imprimante pour-retirer le toner accumulé dans le module four. Si le problème persiste, imprimez les pages de test pour identifier le composant à l'origine du problème de qualité image. • Si le défaut concerne une seule couleur, remplacez le module d'impression correspondant. • Si le défaut concerne toutes les couleurs et est visible sur toutes les pages de test, remplacez le module four.
Points ou lignes à répétition Des points ou des lignes apparaissent à intervalles réguliers sur les impressions.	1. Imprimez la page Défauts répétés pour identifier le composant de l'imprimante à l'origine du problème. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Points ou lignes à répétition > Imprimer. 2. Suivez les instructions indiquées sur la page Défauts répétés pour identifier le composant à l'origine des lignes ou des points récurrents. 3. Remplacez le composant de l'imprimante identifié au moyen de la page Défauts répétés afin de résoudre le problème. Remarque: Appuyez sur l'icône de video dans la barre supérieure pour visualiser une videopermettant d'identifier le composant à l'origine du défaut récurrent.
Couleurs erronées Les couleurs sont inexactes ou totally erronées.	1. Assurez-vous que l'imprimante est sur une surface robuste, plane et de niveau. 2. Effectuez la procédure de calage des couleurs. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Alignment incorrect des couleurs. 3. Appuyez sur Étalonner la couleur, puis suivez les instructions.
Couleurs erronées Les couleurs sont inexactes ou totally erreées.	1. Assurez-vous que l'imprimante est sur une surface robuste, plane et de niveau. 2. Effectuez la procédure d'étalonnage des couleurs. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Couleurs erronées > Calibrate Color (Étalonnage des couleurs), puis suivez les instructions.
Couleurs trop claires ou trop foncées La densité d'impression ou des couleurs est trop faible ou l'arrête-plan est flou.	1. Assurez-vous que le type de papier utilisé est ajusté à l'imprimante et que le papier est correctement chargeé. Pour plus d'informations sur les types et les grammages papier pris en charge, appuyez sur Imprimante > Imprimer du matériel de référence > Conseils support > Imprimer sur le panneau de commande de l'imprimante afin d'imprimer des pages de conseils sur les supports. 2. Assurez-vous que le papier chargeé dans le magasin correspond au type de papier sélectionné sur le panneau de commande et dans le pilote d'imprimante. 3. Imprime la page Démonstration graphique. Sur le panneau de commande, appuyez sur Imprimante > Imprimer du matériel de référence > Démonstration graphique > Imprimer. Si la page de démonstration s'imprime correctement, cela signifie que l'imprimante fonctionne comme prévu. Les problèmes de qualité image sont probablement liés à l'application ou à des paramètres incorrectly au niveau du pilote d'imprimante. 4. Si la page de démonstration ne s'imprime pas correctement, effectuez la procédure d'étalonnage des couleurs. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Couleurs erronées > Calibrate Color (Étalonnage des couleurs), puis suivez les instructions. 5. Effectuez la procédure de nettoyage du détecteur de densité de couleur. Pour de plus amples informations, reportez-vous à la section Nettoyage du détecteur de densité à la page 74. Remarque : Appuyez sur l'icône de video dans la barre supérieure pour visualiser une video illustrant la procédure de nettoyage du détecteur de densité de couleur.
Marges de page inégales L'image n'est pas centrée sur la page ou les marges ne sont pas régulières.	Utilisez l'outil Position de l'image pour régler la position de l'image sur la page. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Marges de page inégales > Position de l'image, puis suivez les instructions.
Recto et verso non alignés L'image n'est pas centrée sur la page ou les marges ne sont pas régulières.	1. Pour vérifier l'alignement, maintainez l'impression devant une lumière vivie et recherchez l'ombre de l'image verso. 2. Réglez la position de l'image. Sur le panneau de commande, appuyez sur Imprimante > Outils > Résolution des incidents > Résoudre les problèmes > Recto et verso non alignés. 3. Appuyez sur Position de l'image, puis suivez les instructions.
Lignes ou trainées blanches verticales - Une couleur Des lignes ou des trainées sont visibles dans une seule couleur sur les impressions.	1. Imprimez les pages de test pour identifier la couleur concernée. 2. Nettoyez les fenêtres laser de la couleur concernée à l'aide de la tige de nettoyage prévue à cet effet, située au dos du capot avant. Remarque : Appuyez sur l'icône de video dans la barre supérieure, puis sur Nettoyer la fenêtre laser pour visualiser une video illustrant la procédure.
Toner insuffisant ou facile à effacer Il manque du toner sur l'impression ou le toner se décolle facilement.	3. Assurez-vous que le type de papier utilisé est ajusté à l'imprimante et que le papier est correctement chargeé. Pour plus d'informations sur les types et les grammages papier pris en charge, appuyez sur Imprimante > Imprimer du matériel de référence > Conseils support > Imprimer sur le panneau de commande de l'imprimante afin d'imprimer des pages de conseils sur les supports.4. Assurez-vous que le levier pour enveloppées du module four est réglé sur la position ajustée.5. Sélectionnez un papier plus écais sur le panneau de commande.

Cette section aborde les points suivants :

• Messages du panneau de commande 137 Utilisation des outils intégrés de résolution des incidents 139 Assistance technique PhaserSMART 141 Services Internet CentreWare 142
• Informations complémentaires 142

Xerox® propose plusieurs outils de diagnostic automatique pour vous aider à maintenir votre productivité et à bénéficier d'une qualité d'impression optimale.

Messages du panneau de commande

Le panneau de commande de l'imprimante fournit des informations ainsi que des indications de dépannage. Lorsqu'une erreur ou une condition d'avertissement se produit, un message vous informant du problème s'affiche sur le panneau de commande. Très souvent, le panneau de commande affiche également un graphique animé indiquant l'emplacement du problème, comme c'est le cas lors d'un incident papier. Pour de nombreux messages d'erreur et d'état, l'Aide du panneau de commande apporte des informations complémentaires.

Aide du panneau de commande

Appuyez sur Aide pour obtenir des informations supplémentaires sur les éléments ou les sélections visibles sur le panneau de commande. Le bouton Aide est représenté par un point d'interrogation (?).

Les éléments de menu du panneau de commande sont également accompagnés d'une aide les décrivant.

Affichage des messages d'erreur sur le panneau de commande

Lorsqu'une erreur ou une condition d'avertissement se produit, un message vous informant du problème s'affiche . Les messages d'erreur signalent des conditions nécessitant une intervention, par exemple des consommables presque épuisés ou des portes de l'imprimante ouvertes. En cas d'erreurs ou d'avertissements multiples, un seul s'affiche .

Pour afficher une liste des messages d'erreur courants :

1. S , appuyez sur Imprimante.
2. Appuyez sur Messages courants.

Une liste des messages d'erreur actuels s'affiche à l'écran. Appuyez sur Précédent pour revenir à l'écran Résolution des incidents ou appuyez sur Accueil Services pour revenir à l'écran principal.

Affichage des incidents courants sur le panneau de commande

Lorsqu'un incident se produit, un message vous informant du problème s'affiche . Les messages d'incident signalent des conditions qui empêchent l'impression ou altèrent les performances d'impression. En cas d'incidents multiples, un seul s'affiche .

Pour afficher une liste des incidents courants :

1. S , appuyez sur Imprimante.
2. Appuyez sur Incidents courants.

Une liste des incidents courants s'affiche à l'écran.

1. Sélectionnez un incident pour afficher les informations correspondantes.
2. Appuyez sur X pour fermer l'écran.
3. Appuyez sur Précédent pour revenir à l'écran Résolution des incidents ou appuyez sur Accueil Services pour revenir à l'écran principal.

Affichage de l'histoire des incidents sur le panneau de commande

Lorsque des incidents se produisent, ils sont consignés dans un fichier d'historique, avec la date, l'heure et le code correspondant. Utilisez cette liste pour identifier des tendances et résoudre les problèmes.

Pour afficher l'historique des incidents :

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Résolution des incidents.
3. Appuyez sur Historique des incidents.

L'écran affiche le numéro, la date et l'heure pour chaque code incident.

1. Sélectionnez un incident pour afficher les informations correspondantes.
2. Appuyez sur Précédent pour revenir à l'écran Résolution des incidents ou appuyez sur Accueil Services pour revenir à l'écran principal.

Affichage de l'état de travail dans le panneau de commande

Pour afficher les travaux personnels et protégés s :

1. Sur le panneau de commande, appuyez sur T .
2. Appuyez sur Travaux personnels et protégés.

Une liste des dossiers attribués s'affiche.

1. Appuyez sur le dossier privé qui vous est attribué.
2. Effectuez l'une des opérations suivantes :
3. Entre le code d'accès attribué au travail, puis appuyez sur OK. Une liste des travaux d'impression personnels et protégés mémorisés s'affiche.
4. Appuyez sur Ignorer le code d'accès et afficher uniquement les travaux personnels. Une liste de vos travaux personnels s'affiche.
5. Sélectionné le travail que vous souhaitez visualiser.

L'écran affiche les informations relatives au travail, notamment le propriétaire, le type, l'état ainsi que l'heure à laquelle il a été envoyé et imprimé.

Pour imprimer le travail, reportez-vous à la section "Impression personnelle" à la page 67 ou "Impression protégée" à la page 66.

1. Pour revenir à l'écran principal, appuyez sur Accueil.

Pour afficher les travaux mémorisés s :

1. Sur le panneau de commande, appuyez sur Travaux.
2. Appuyez sur Travaux mémorisés.

Une liste de dossiers s'affiche.

1. Pour afficher l , appuyez sur Public.

Une liste d s'affiche.

1. Pour afficher les travaux mémorisés privés, appuyez sur le dossier privé qui vous est attribué.
2. Entrez le code d'accès attribué au travail, puis appuyez sur OK.

Une liste des travaux mémorisés privés s'affiche.

1. Sélectionnez le travail que vous souhaitez visualiser.

L'écran affiche les informations relatives au travail, notamment le propriétaire, le type, l'état ainsi que l'heure à laquelle il a été envoyé et imprimé.

Pour imprimer le travail, reportez-vous à la section Travaux mémorisés à la page 67.

1. Pour revenir à l'écran principal, appuyez sur Accueil Services.

Pour afficher les travaux terminés s :

1. S , appuyez sur Travaux terminés.
2. Appuyez sur Travaux terminés.

L'écran Travaux terminés affiche les 50 derniers travaux effectués.

1. Sélectionnez le travail que vous souhaitez visualiser. L'écran affiche les informations relatives au travail, notamment le propriétaire, le type, l'état ainsi que l'heure à laquelle il a été envoyé et imprimé.
2. Appuyez sur Précédent pour revenir à l'écran Travaux terminés ou appuyez sur Accueil Services pour revenir à l'écran principal.

Utilisation des outils intégrés de résolution des incidents

Vous disposez de plusieurs outils intégrés, notamment les pages d'information, les Services Internet CentreWare et le Moniteur de statut, pour résoudre les problèmes de qualité d'impression et les incidents papier.

Impression des pages d'informations

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur Imprimer le matériel de référence.
3. Appuyez sur # pour définir la quantité.
4. Utilisez le pavé numérique ou appuyez sur + ou - pour sélectionner le nombre de copies à imprimer.
5. Appuyez sur OK.
6. Utilisez les flèches Haut ou Bas pour parcourir la liste, puis sélectionnez la page à imprimer.
7. Appuyez sur Imprimer.

Remarque : Les pages d'informations peuvent également être imprimées depuis les Services Internet CentreWare.

Spécification du magasin source pour l'impression des pages d'informations

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Appuyez sur l'onglet Outils, puis sur Gestion des magasins.
3. Appuyez sur Source des pages d'informations.
4. Appuyez sur le magasin à utiliser pour l'impression ou appuyez sur Automatique.
5. Appuyez sur OK pour confirmer la configuration.
6. Appuyez sur Précédent pour revenir à l'onglet Outils ou appuyez sur Accueil Services pour revenir à l'écran principal.

Impression du relevé de configuration

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur Imprimer le matériel de référence.
3. Appuyez sur Relevé de configuration.
4. Appuyez sur Imprimer.

Remarque : Par défaut, le relevé de configuration est imprimé à chaque fois que l'imprimante est mise sous tension. Pour désactiver ce paramètre, sélectionnez Imprimante > Outils > Configuration > Paramètres généraux > Page de démarrage > Non.

Affichage des informations de facturation et d'utilisation

1. Sur le panneau de commande, appuyez sur Imprimante.
2. Sur l'onglet d'informations, appuyez sur Compteurs de facturation pour afficher les compteurs d'impression de base :
3. Impressions couleur : nombre de pages imprimées en couleur.
4. Impressions noir et blanc noir et blanc.
5. Total impressions et copies : nombre de pages imprimées en couleur, plus le

Remarque : Une page correspond à l'une des deux faces d'une feuille de papier. Une feuille peut être imprimée sur une ou deux faces. Une feuille imprimée sur les deux faces compte comme deux impressions.

1. Appuyez sur Compteurs d'utilisation pour afficher les informations d'utilisation détaillées.

Localisation du numéro de série sur le panneau de commande

1. S , appuyez sur Imprimante.
2. Dans l'onglet Informations, appuyez sur À propos de cette imprimante.

L'onglet Général affiche le modèle, le numéro de série, la version et la date d'activation.

Affichage de l'état des consommables de l'imprimante

1. Pour afficher l'onglet des consommables, effectuez l'une des opérations suivantes :
2. Sur le panneau de commande de l'imprimante, appuyez sur la touche Imprimante, puis sur l'onglet Consommables.
3. Appuyez sur l'une des icônes C, M, Y, K dans la partie inférieure droite de l'écran principal.
4. érence pour passer une commande, appuyez sur C, M, Y ou K.
5. Appuyez sur Fermer pour revenir à l'onglet Consommables.
6. Pour afficher des informations détaillées sur le module four, le bac de récupération, les modules d'impression, le kit de maintenance ou la cartouche d'agrafes, appuyez sur Autres consommables. Utilisez les flèches Haut ou Bas pour parcourir la liste, puis sélectionnez les informations à afficher.
7. Appuyez sur la flèche Précédent pour revenir à l'écran Autres consommables.
8. Pour imprimer la page d'utilisation des consommables, appuyez sur l'icône Imprimer, puis sur Utilisation des consommables.
9. Pour revenir à l'écran principal, appuyez sur Accueil Services.

PhaserSMART est un système automatisé basé sur Internet qui permet l'envoi, au travers d'un navigateur Web, d'informations de diagnostic concernant votre imprimante au site Web de Xerox®. PhaserSMART examine ces informations, identifie le problème et propose une solution.

Pour accéder à l'assistance technique PhaserSMART :

1. Ouvrez votre navigateur Web et accédez au site www.phaserSMART.com.
2. Entrez l'adresse IP de votre imprimante dans les champs prévus à cet effet.
3. Suivez les instructions affichées à l'écran.

Pour accéder à l'assistance technique PhaserSMART depuis le Moniteur de statut :

1. Sur l'onglet Périphérique, cliquez sur le bouton PhaserSMART situé au bas de la fenêtre.
2. Suivez les instructions affichées à l'écran.

Services Internet CentreWare

est le logiciel d'administration et de configuration installé sur le serveur Web intégré de l'imprimante. Il vous permet de configurer et de gérer l'imprimante depuis un navigateur Web.

Configuration requise pour les :

• Une connexion TCP/IP entre l'imprimante et le réseau (en environnement Windows, Macintosh ou UNIX).
• Les protocoles TCP/IP et HTTP actifs sur l'imprimante.
• Un ordinateur en réseau doté d'un navigateur Web prenant en charge JavaScript.

Pour plus d'informations, reportez-vous à l'aide dans les ou au Guide de l'administrateur système.

Pour accéder aux :

Sur votre ordinateur, ouvrez un navigateur Web, tapez dans le champ d'adresse et appuyez sur Entrée ou Retour.

Si vous ne connaissez pas , reportez-vous à la section "Recherche de " à la page 22.

Pour accéder aux depuis le Moniteur de statut :

Dans le menu Moniteur de statut, cliquez sur Aide, puis sélectionnez .

Informations complémentaires

Vous pouvez obtenir des informations complémentaires sur votre imprimante en utilisant les sources suivantes :

Ressource	Emplacement
Guide d'installation	Livré avec l'imprimante
Guide d'utilisation rapide	Livré avec l'imprimante
Guide de l'administrateur système	www.xerox.com/office/6700docs
Tutoriels video	Disponibles sur le panneau de commande de l'imprimante et à l'adresse www.xerox.com/office/6700docs.
Recommended Media List (Liste des supports recommends)	États Unis www.xerox.com/paper Europe : www.xerox.com/europeanpaper
L'assistance technique PhaserSMART émet automatiquement des diagnostics sur les problèmes survenant sur les imprimantes en réseau et propose des solutions.	www.phasersmart.com
Les informations de support technique pour votre imprimante comprennant notamment :技术支持 technique en ligne, Assistant de support en ligne et téléchargesements de pilote.	www.xerox.com/office/6700support
Informations sur les menus ou les messages d'erreur	Touche Aide du panneau de commande
Pages d'informations	Imprimer depuis le menu du panneau de commande
Commande de consommables pour votre imprimante	www.xerox.com/office/6700supplies
Ressource fournissant outils et informations, tels que des didacticiels interactifs, des modèles d'impression, des conseils utiles et des fonctionnalités personalisées répondant à vos besoin spécifiques.	www.xerox.com/office/businessresourcecenter
Ventes et assistance locales	www.xerox.com/office/worldcontacts
Enregistrement de l'imprimante	www.xerox.com/office/register
Magasin en ligne Xerox® Direct	www.direct.xerox.com/

Cette annexe aborde les points suivants :

• Configuration et options de l'imprimante 146
• Spécifications matérielles 148
• Spécifications relatives aux conditions ambiantes 151
• Spécifications électriques 152
• Spécifications relatives aux performances 153
• Spécifications du contrôleur 154

Caractéristiques standard

L'Imprimante couleur Phaser 6700 propose les fonctions suivantes :

• Impression à une résolution de 2 400 x 1 200 ppp
• Qualité d'impression laser
• Impression de documents jusqu'à 216 x 356 mm (8,5 x 14 pouces)
• Impression recto verso automatique (à l'exception de l'imprimante Phaser 6700N)
• Panneau de commande avec écran tactile couleur. Magasin 1 d'une capacité de 150 feuilles. Magasin 2 d'une capacité de 550 feuilles. 1 Go de RAM. Universal Serial Bus (USB 2.0).
• Ethernet 10/100/1000Base-T. Polices PostScript et PCL.
• Prise en charge PostScript, PCL et XPS
• Sécurité des données
• Logiciel GreenPrint
• Services Internet CentreWare
• CentreWare Web - Installation du pilote à distance
• Interface Web JetAdmin Tivoli
• Rendez-vous, Bonjour, SLP, SSDP et découverte de périphérique SAP. Alertes par courrier électronique. Renouvellement automatisé des consommables.
• Gestion proactive des consommables

Fonctions standard pour chaque configuration d'imprimante
Fonctions	6700N	6700DN	6700DT	6700DX
Mémoire standard	1 Go de RAM	1 Go de RAM	1 Go de RAM	1 Go de RAM
Disque dur interne de 160 G	En option	En option	En option	Oui
Impression recto verso automatique	Non	Oui	Oui	Oui
Magasins standard	2	2	3	4
Magasins en option	4 max.	4 max.	3 max.	2 max.

Options et mises à jour

• Module de finition d'une capacité maximale de 1000 feuilles empilées et décalées, et agrafeuse permettant d'agrafer jusqu'à 50 feuilles par jeu.
• Magasin grande capacité de 1 100 feuilles, comprenant deux magasins de 550 feuilles fixés de manière permanente à un support pourvu de roulettes avant verrouillables et de stabilisateurs antibasculement.
• Chargeur de 550 feuilles avec magasin universel réglable. Support réglable à 220 mm (8,7 pouces) ou 295 mm (11,6 pouces) de hauteur.
• Mémoire en option de 2 Go (mémoire supplémentaire de 1 Go). Kit de productivité avec disque dur de 160 Go.

Phaser configurations d'imprimante 6700N/DN

Largeur : 570 mm (22,4 pouces) Profondeur : 516 mm (20,3 pouces) Hauteur : 429 mm (16,9 pouces) - Poids : 42,2 kg (93 lb)

Phaser configurations d'imprimante 6700DT

Largeur : 570 mm (22,4 pouces) Profondeur : 516 mm (20,3 pouces) Hauteur : 563 mm (22,1 pouces) Poids : 53,2 kg (117 lb)

Phaser configurations d'imprimante 6700DX

Largeur : 570 mm (22,4 pouces) Profondeur : 516 mm (20,3 pouces) Hauteur : 697 mm (27,4 pouces) - Poids : 64,2 kg (141,2 lb)

Configurations d'imprimante avec module de finition

Largeur : 1068 mm (42 pouces) Profondeur : 516 mm (20,3 pouces) Hauteur :

525 mm (20,7 pouces) - imprimante Phaser 6700N/DN 563 mm (22,2 pouces) - imprimante Phaser 6700DT 697 mm (27,4 pouces) - imprimante Phaser 6700DX

• Grammage :

57,9 kg (127,6 lb) - imprimante Phaser 6700N/DN 68,9 kg (151,6 lb) - imprimante Phaser 6700DT 79,9 kg (175,8 lb) - imprimante Phaser 6700DX

Imprimante couleur Phaser 6700

avec module de finition

Température

15 °C - 32 °C (59 °F - 90 °F)

Humidité relative

En fonctionnement : de 15 % à 80 % (sans condensation)

Altitude

Pour des performances optimales, utilisez l'imprimante à une altitude inférieure à 3 100 m (10 170 pieds).

Spécifications électriques

Tension et fréquence d'alimentation

Tension d'alimentation	Fréquence d'alimentation
110–127 V CA +/-10 %, (99–140 V CA)	50 Hz +/- 3 Hz 60 Hz +/- 3 Hz
220–240 V CA +/-10 %, (198–264 V CA)	50 Hz +/- 3 Hz 60 Hz +/- 3 Hz

Consommation électrique

Impression	Disponible	Économie d'énergie (Attente)	Mode Veille
Inférieure à 700 W	Inférieure à 125 W	Inférieure à 75 W	Inférieure à 8 W

Système satisfaisant aux exigences du programme Energy Star

Imprimante conforme NERGY STAR (à l'exception du modèle Phaser 6700N Imprimante couleur).

Délais par défaut :

Passage en mode économique d'énergie après 15 minutes. Passage en mode veille après 45 minutes.

Résolution d'impression

Résolution maximale : 2 400 x 1 200 ppp

• Qualité d'impression standard : 1 200 x 600 ppp
• Qualité d'impression photo : 2 400 x 1 200 ppp

Remarque : Les résolutions d'impression indiquées concernent exclusivement les pilotes d'imprimante PostScript. Pour les pilotes PCL, la résolution d'impression est de 600 x 600 ppp uniquement.

Vitesse d'impression

Les vitesses d'impression (pages par minute ou ppm) spécifiées concernent l'impression en continu sur du papier A4 ou 8,5 x 11 pouces. Les vitesses d'impression sont les mêmes en mode couleur ou noir et blanc.

Impression recto	Qualité d'impression : Standard		Qualité d'impression : Photo
	A4	8,5 x 11 pouces	A4	8,5 x 11 pouces
Standard, Perforé, Préimprimé, En-tête, Recyclé, Personnalisé	45 ppm	47 ppm	23 ppm	24 ppm
Support cartonné, Support cartonné épais, Support cartonné glacé, Support cartonné glacé épais	23 ppm	24 ppm	23 ppm	24 ppm
Étiquettes	23 ppm	24 ppm	23 ppm	24 ppm
Enveloppe	15 ppm	16 ppm	15 ppm	16 ppm
Transparent	8 ppm	8 ppm	8 ppm	8 ppm
D'impression 2-sided	Qualité d'impression : Standard		Qualité d'impression : Photo
	A4	8,5 x 11 pouces	A4	8,5 x 11 pouces
Standard, Perforé, Préimprimé, En-tête, Recyclé, Personnalisé	36 ppm	38 ppm	18 ppm	19 ppm
Support cartonné, Support cartonné épais, Support cartonné glacé, Support cartonné glacé épais	18 ppm	19 ppm	18 ppm	19 ppm

Processeur

Processeur 1,25 GHz

Mémoire

• Mémoire standard : 1 Go de RAM
• Mémoire maximale : 2 Go de RAM (mémoire supplémentaire de 1 Go)

Interfaces

• Ethernet 10/100/1000Base-T, Universal Serial Bus (USB 2.0)

Cette annexe aborde les points suivants :

Règlements de base 156 Fiches de données de sécurité 158

Réglementations de base

Xerox a testé cette imprimante et certifie qu'elle est conforme aux normes d'émission et d'immunité électromagnétiques. Ces normes ont pour but de limiter les interférences générées ou subies par ce système dans un environnement de bureau classique.

États-Unis - Réglementations FCC

Ce matériel a été testé et satisfait aux limites s'appliquant aux appareils numériques de classe A, en vertu des dispositions de l'alinéa 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre les interférences lorsque le matériel est utilisé dans un environnement commercial. Ce matériel émet et utilise des fréquences radioélectriques. Il peut provoquer des interférences avec des communications radio s'il n'est pas installé ou utilisé conformément aux instructions. L'utilisation de ce matériel en zone résidentielle est susceptible de générer des interférences radio. Dans ce cas, l'utilisateur les éliminer, ce à ses propres frais.

Si l'utilisateur constate des interférences lors de la réception d'émissions (il lui suffit pour cela d'éteindre et d'allumer successivement l'appareil), il y remédier. Pour cela, il devra :

Réorienter ou déplacer l'antenne de réception. Éloigner le matériel du récepteur. Brancher le matériel sur un circuit autre que celui du récepteur. S'adresser au fournisseur du poste ou à un technicien expérimenté dans ce domaine.

Toute modification du matériel effectuée sans l'autorisation de Xerox est de nature à interdire l'usage du matériel.

Remarque : pour assurer la conformité avec l'aléa 15 de la réglementation FCC, l'utilisation de câbles d'interface blindés est nécessaire.

Canada

Cet app ICES-003 du Canada.

Cet app NMB-003 du Canada.

Union européenne

ATTENTION : Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut générer des interférences radio, auquel cas il appartient à l'utilisateur de prendre des mesures adéquates.

Le symbole CE figurant sur ce produit est garant de la conformité du matériel Xerox aux directives de l'Union européenne entrant en vigueur aux dates indiquées :

12 décembre 2006 : Directive 2006/95/CE relative à la basse tension

15 décembre 2004 : Directive 2004/108/EC relative à la compatibilité électromagnétique.

Cette imprimante, si elle est utilisée conformément aux instructions, ne représente aucun danger pour le consommateur ou pour l'environnement.

Pour garantir la compatibilité avec les réglementations de l'Union Européenne, utilisez des câbles d'interface blindés.

Une copie de la déclaration de conformité signée pour ce système peut être obtenue sur simple demande auprès de Xerox.

Turquie - Réglementation RoHS

Conformément à l'article 7 (d), nous certifions par la présente la conformité du système avec la réglementation EEE.

Fiches de données de sécurité

Pour obtenir les fiches de données de sécurité du matériel relatives à votre imprimante, consultez les pages Web suivantes :

Amérique du Nord : www.xerox.com/msds - Union européenne : www.xerox.com/environment_europe

Pour connaître les numéros de téléphone des Centres Services Xerox, consultez la page Web www.xerox.com/office/worldcontacts.

Cette annexe aborde les points suivants :

Tous les pays Amérique du Nord Union Européenne Autres pays

Tous les pays

Si vous assurez la mise au rebut de votre produit Xerox®, notez que cette imprimante est susceptible de contenir du plomb, du mercure, du perchlorate et d'autres matériaux dont l'élimination peut être réglementée dans le cadre de mesures de protection de l'environnement. La présence de ces substances est parfaitement conforme aux réglementations mondiales en vigueur au moment de la commercialisation du produit. Pour plus d'informations sur le recyclage et la mise au rebut, contactez les autorités locales. Ce produit peut inclure des composants contenant du perchlorate, tels que des batteries. Ces composants peuvent faire l'objet de procédures spécifiques. Pour plus d'informations, consultez le site Web www.dtsc.ca.gov/hazardouswaste/perchlorate.

Amérique du Nord

Xerox a mis en place un programme international de reprise et de réutilisation/recyclage des équipements. Contactez Xerox pour déterminer si ce produit Xerox® fait partie du programme. Pour plus d'informations sur les programmes Xerox® de protection de l'environnement, consultez le site Web www.xerox.com/environment. Pour en savoir plus sur les programmes de recyclage et de mise au rebut, prenez contact avec les autorités locales.

Union européenne

Certains équipements peuvent aussi bien être utilisés dans un environnement domestique que professionnel.

Environnement domestique

L'apposition de ce symbole sur votre appareil confirme que vous ne devez pas le mélanger aux déchets ménagers.

Conformément à la législation européenne, les équipements électroniques et électriques usagés destinés au rebut doivent être séparés des déchets ménagers.

Les particuliers des États membres de l'Union Européenne peuvent déposer sans frais les équipements électriques et électroniques usagés dans des sites de recyclage ou de récupération désignés sur la mise au rebut, contactez vos autorités locales.

Dans certains États membres, l'ancien équipement peut être remis sans frais au revendeur local lors de l'achat d'un équipement neuf , contactez votre fournisseur.

Environnement professionnel

La présence de ce symbole sur le produit indique que ce dernier doit être mis au rebut conformément aux procédures nationales convenues.

Conformément à la législation européenne, tout équipement électrique et électronique en fin de vie et destiné au rebut doit être manipulé selon les procédures convenues.

Avant toute mise au rebut, contactez votre revendeur local ou Xerox pour connaître les conditions de reprise.

Recyclage et mise au rebut des équipements et des batteries

Les symboles apposés sur ces produits et/ou sur les documents les accompagnant signifient que les produits électriques et électroniques et les batteries usagées ne doivent pas être mélangés aux déchets ménagers.

Pour le traitement, la récupération et le recyclage adaptés des anciens produits et des batteries usagées, veuillez les déposer dans les points de

collecte prévus à cet effet, conformément à la législation de votre pays et aux directives 2002/96/CE et 2006/66/CE.

La mise au rebut conforme de aide à la réalisation d'économies sur des ressources de valeur et à la prévention des effets potentiellement négatifs sur la santé humaine et sur l'environnement qui pourraient résulter d'une manipulation inadaptée des déchets.

Pour plus d'informations sur la collecte et le recyclage des ancien usagées, veuillez contacter votre municipalité, le service de mise au rebut des déchets ou le point de vente d'où provient votre équipement.

Toute mise au rebut inadaptée de ces déchets peut être passible de sanctions, conformément à la législation de votre pays.

Utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de votre équipement électrique et électronique, veuillez prendre contact avec votre revendeur ou fournisseur pour obtenir plus d'informations.

Mise au rebut en dehors de l'Union européenne

Ces symboles s'appliquent uniquement à l'Union européenne. Si vous souhaitez vous défaire de votre équipement électrique et électronique, veuillez prendre contact avec votre revendeur ou fournisseur pour connaître la méthode adaptée de mise au rebut.

Remarque concernant le symbole applicable aux batteries

Ce symbole de poubelle barré peut être associé à un symbole chimique. Cette combinaison indique que les conditions définies par la directive sont respectées.

Retrait de la batterie

Le remplacement des batteries doit être effectué par un service de maintenance agréé par le fabricant.

Recyclage et mise au rebut

Autres pays

Pour plus d'informations sur la mise au rebut des déchets, veuillez contacter les autorités locales.
