MODE D'EMPLOI PHASER 7700 XEROX

PhaserMatch et PhaserCal 4.0

www.xerox.com/office/support

XEROX®, CentreWare®, Phaser®, PhaserCal®, PhaserMatch®, PhaserSMART® et TekColor™ sont des marques commerciales de Xerox Corporation aux États-Unis et/ou dans d'autres pays.

Adobe® Illustrator®, Photoshop® et PostScript® sont des marques commerciales d'Adobe Systems Incorporated, aux États-Unis et/ou dans d'autres pays. Apple®, AppleTalk®, ColorSync®, EtherTalk®, Macintosh® et Mac OS®sont des marques commerciales d'Apple Computer, Inc., aux États-Unis et/ou dans d'autres pays. GretagMacbeth®, Spectrolino® et SpectroScan® sont des marques commerciales de Gretag-Macbeth Ltd., une filiale d'Amazys Holding Ltd. Microsoft®, Excel®, PowerPoint®, Windows®, Windows NT® et Windows Server™ sont des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. NetWare® est une marque commerciale de Novell, Inc., aux États-Unis et/ou dans d'autres pays. QuarkXPress® est une marque commerciale de Quark, Inc. SWOP® est une marque commerciale de SWOP, Inc. X-Rite® et Digital Swatchbook® sont des marques commerciales de X-Rite Incorporated.

1 PhaserMatch, l'utilisateur peut modifier les couleurs obtenues avec ces imprimantes afin qu'elles correspondent mieux à celles produites par d'autres systèmes, tels que des périphériques de copie ou des presses à imprimer. PhaserMatch permet aussi de modifier les profils de liaison de périphérique fournis ou de créer de nouvelles corrections TekColor à partir de profils ICC standard. Avec PhaserMatch, il est aussi possible de gérer les corrections TekColor enregistrées sur le disque dur interne d'une imprimante Phaser 7760 ou Phaser 7750. PhaserMatch permet également d'étalonner les imprimantes Phaser 7760, 7750 et 7700. L'étalonnage des couleurs est utilisé pour garantir des résultats d'impression cohérents dans le temps. En effet, les imprimantes laser couleur doivent être étalonnées régulièrement afin d'éviter que les couleurs imprimées ne changent à cause des variations de conditions ambiantes (température et humidité par exemple) et de l'usure normale des consommables pour l'imprimante, tels que les cartouches de toner et les unités imageurs. Remarque : Lors de l'utilisation du logiciel PhaserMatch, cliquer sur le bouton Aide (?) dans la partie supérieure droite de l'écran pour afficher l'aide contextuelle.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

étalonnées régulièrement afin d'éviter que les couleurs imprimées ne changent à cause des variations de conditions ambiantes (température et humidité par exemple) et de l'usure normale des consommables pour l'imprimante, tels que les cartouches de toner et les unités imageurs.

Remarque : Les procédures d'étalonnage ne sont pas conçues pour faire correspondre les couleurs d'une imprimante avec celles d'un autre périphérique d'impression ; pour effectuer ce type de réglage, il est nécessaire d'utiliser la version complète de PhaserMatch. Les utilisateurs du logiciel PhaserCal qui souhaitent créer ou modifier des corrections TekColor pour leur imprimante doivent se procurer la version complète de PhaserMatch.

Configuration requise

Les logiciels PhaserMatch 4.0 et PhaserCal 4.0 sont disponibles pour les environnements suivants : ■ Les autres imprimantes de Xerox ou d'autres fournisseurs ne sont pas prises en charge.

Installation du logiciel PhaserMatch/PhaserCal

Le programme d'installation ne supprime pas les installations existantes de PhaserMatch. Si l'utilisateur ne souhaite pas utiliser une version précédente de PhaserMatch, il peut supprimer les versions antérieures avant d'installer PhaserMatch 4.0. Remarque : PhaserMatch 3.0 est nécessaire uniquement en cas d'utilisation de l'outil de création de profil à partir d'un scanner. Il est possible d'utiliser les deux versions de PhaserMatch sur le même système. Avant d'installer et d'utiliser PhaserMatch ou PhaserCal, installer sur l'ordinateur de l'utilisateur les pilotes d'imprimante PostScript appropriés à l'imprimante Phaser 7760, 7750 ou 7700, fournis par Xerox.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

1-2 PhaserCal ne procède pas à l'installation de ce dernier si PhaserMatch est déjà installé sur le poste de travail.

Installation sur les systèmes Macintosh

1. Insérer le CD-ROM PhaserMatch ou PhaserCal dans le lecteur de CD-ROM de l'ordinateur. 2. Cliquer deux fois sur l'icône du programme d'installation. 3. Cliquer sur Continuer. 4. Lire le contrat de licence et cliquer sur Accepter pour continuer. 5. Suivre les instructions du programme d'installation pour terminer l'installation.

Installation sur les systèmes Windows

1. Insérer le CD-ROM PhaserMatch ou PhaserCal dans le lecteur de CD-ROM de l'ordinateur. Le CD-ROM exécute automatiquement le programme d'installation. 2. Lire le contrat de licence et cliquer sur Accepter pour continuer. Remarque : Pour installer des profils supplémentaires, sélectionner Personnalisé, puis sélectionner les profils voulus. 3. Suivre les instructions du programme d'installation pour terminer l'installation.

Autres sections de référence

■ ■ Impression avec des corrections TekColor personnalisées page 1-7.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

L'étalonnage peut être effectué selon l'une des deux méthodes suivantes.

Méthode 1 : étalonnage effectué à l'aide d'un spectrophotomètre avec le logiciel

Si aucune des corrections TekColor intégrées ne permet d'obtenir les résultats voulus, il est possible de générer de nouvelles corrections TekColor avec PhaserMatch. Il existe plusieurs façons de créer de nouvelles corrections TekColor. La méthode la plus simple consiste à créer une nouvelle correction TekColor à partir de profils ICC existants. Les différentes méthodes sont les suivantes : ■

évite de créer de nouveaux profils de liaison de périphérique. Si l'utilisateur ne souhaite pas utiliser les profils ICC fournis avec le logiciel PhaserMatch, il peut créer ses propres profils en utilisant un logiciel et des outils de création de profil vendus par d'autres sociétés.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

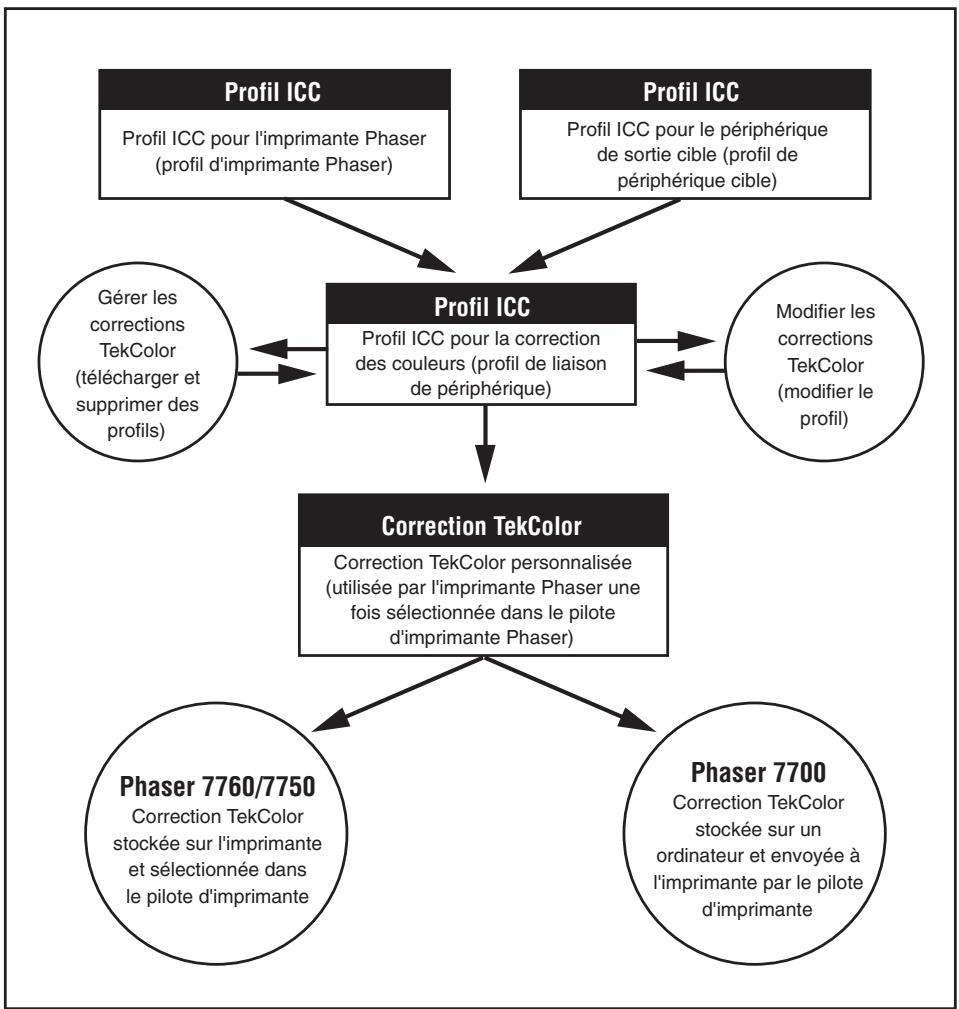

Afin d'obtenir un résultat optimal au moyen des corrections de couleurs personnalisées

PhaserMatch, un profil ICC doit être créé pour l'imprimante Phaser et le périphérique cible, ceux-ci devant être correctement étalonnés au préalable. Dans PhaserMatch, les profils ICC des imprimantes Phaser sont appelés "Profils d'imprimante Phaser". Les profils ICC des autres périphériques à émuler sont appelés "Profils de périphérique cible". Les profils d'imprimante Phaser et les profils de périphérique cible fournis avec l'imprimante et/ou avec PhaserMatch peuvent être utilisés. Dans le cas d'une installation personnalisée, il est possible d'installer des profils de périphérique cible supplémentaires et des profils qui permettent de simuler certaines des corrections TekColor intégrées à l'imprimante Phaser. Ces profils ICC permettent de créer des profils de liaison de périphérique, qu'il est ensuite possible de modifier. Lorsqu'il est nécessaire de créer une correction TekColor, il faut alors créer un profil de liaison de périphérique.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Les couleurs produites par le périphérique cible ont changé à cause d'une variation des conditions ambiantes ou autres.

Les profils ICC fournis par le fabricant du périphérique ne permettent pas d'obtenir les résultats requis.

Impression avec des corrections TekColor personnalisées

Impression sur une imprimante Phaser 7760 ou Phaser 7750 Après avoir créé une correction TekColor personnalisée avec PhaserMatch, il est possible de la télécharger sur le disque dur d'une imprimante Phaser 7760 ou Phaser 7750. Une imprimante Phaser 7760 ou Phaser 7750 peut stocker jusqu'à 10 corrections TekColor créées avec PhaserMatch. Ces nouvelles corrections TekColor sont alors sélectionnables à partir du pilote d'imprimante PostScript de l'imprimante. Les corrections TekColor personnalisées fonctionnent exactement comme les corrections TekColor intégrées sur l'imprimante, telles que Presse SWOP et Presse Euroscale. Il est aussi possible d'utiliser PhaserMatch pour supprimer des corrections TekColor du disque dur. Pour plus d'informations sur l'impression avec des corrections TekColor personnalisées sur une imprimante Phaser 7750 ou Phaser 7750, voir Impression sur une imprimante Phaser 7760 ou Phaser 7750 page 4-1 ou cliquer sur le bouton Aide (?) du logiciel PhaserMatch.

Impression sur une imprimante Phaser 7700

PhaserMatch permet d'ajouter les nouvelles corrections TekColor au pilote d'imprimante PostScript associé à l'imprimante Phaser 7700. Le logiciel modifie les fichiers du pilote d'imprimante pour que les nouvelles corrections TekColor soient disponibles à partir du pilote sur l'ordinateur utilisé. Les corrections TekColor personnalisées fonctionnent exactement comme les corrections TekColor intégrées sur l'imprimante, telles que Presse SWOP et Presse Euroscale. Pour plus d'informations sur l'impression avec des corrections TekColor personnalisées sur une imprimante Phaser 7700, voir Impression sur une imprimante Phaser 7700 page 4-4 ou cliquer sur le bouton Aide (?) du logiciel PhaserMatch.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Pour plus d'informations sur :

PhaserMatch ou PhaserCal pour contrôler un spectrophotomètre connecté à l'ordinateur.

La seconde méthode consiste à importer manuellement les données LAB mesurées. Les spectrophotomètres pouvant être contrôlés par le logiciel PhaserMatch ou PhaserCal sont les suivants : ■ ■ ■ Pour procéder à un étalonnage à l'aide d'un spectrophotomètre, suivre les instructions ci-dessous : 1. Exécuter l'application PhaserMatch ou PhaserCal. 2. Cliquer sur le bouton Étalonner l'imprimante dans l'écran principal. 3. Cliquer sur le bouton Étalonnage à partir du spectrophotomètre dans l'écran principal Étalonner l'imprimante. 4. Sélectionner un périphérique dans la liste déroulante des spectrophotomètres pris en charge ou sélectionner Saisir les données manuellement. 5. Sélectionner l'imprimante, la qualité d'impression et le type de papier utilisés pour l'étalonnage.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

6. Mesurer les échantillons de couleur.

Remarque : Pour des instructions relatives à la mesure manuelle des données d'étalonnage et à la création du fichier de données requis, voir la section Fichier de données d'étalonnage à partir du spectrophotomètre page 7-1. 7. Afficher les données de mesure. 8. Envoyer les données d’étalonnage à l’imprimante. Pour plus d'informations sur l'utilisation des différentes boîtes de dialogue, cliquer sur le bouton Aide (?) de l'application.

Étalonnage visuel des couleurs

L'imprimante fournit un ensemble d'instructions pour effectuer un étalonnage visuel. Ces instructions peuvent être imprimées à partir du panneau de commande, de PhaserMatch ou de PhaserCal. Le didacticiel d'étalonnage des couleurs ainsi imprimé explique comment effectuer l'équilibrage visuel des couleurs. Remarque : L'utilisation d'un spectrophotomètre pour l'étalonnage des couleurs permet d'obtenir des couleurs imprimées de qualité optimale sur une imprimante Phaser.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

ICC de périphérique cible, procéder comme suit :

1. Exécuter l'application PhaserMatch. 2. Cliquer sur le bouton Créer un profil dans l'écran principal de PhaserMatch. 3. Pour créer un profil de liaison de périphérique, voir Création de profils de liaison de périphérique page 3-1. 4. Pour créer une nouvelle correction TekColor personnalisée, voir Création de corrections TekColor personnalisées page 3-3.

Création de profils de liaison de périphérique

Le logiciel PhaserMatch permet d'effectuer la correspondance des couleurs entre deux périphériques : l'imprimante couleur Phaser utilisée et un autre périphérique d'impression, tel qu'une presse à imprimer ou une autre imprimante. Pour cela, il crée un profil de liaison de périphérique (DLP). Un profil de liaison de périphérique est un profil ICC qui associe dans un seul fichier les informations couleur de l’imprimante et du périphérique cible. La création de profils de liaison de périphérique permet de modifier les couleurs imprimées par l’imprimante Phaser afin qu’elles correspondent au mieux à celles produites par le périphérique d'impression choisi. PhaserMatch est compatible avec les types de profils suivants : ■ ■

Profils ICC de périphérique cible installés dans le cadre des options facultatives d'installation.

Profils ICC générés par un logiciel tiers de création de profils.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Les profils de liaison de périphérique sont utilisés par PhaserMatch pour créer des corrections

TekColor. Les corrections TekColor peuvent être envoyées vers une imprimante Phaser, ou enregistrées au niveau du pilote de l'imprimante Phaser. Remarque : Lors de la création de profils d'imprimante Phaser à l'aide d'une application tierce de création de profils ICC, veiller à ce que l'impression à mesurer ait été effectuée sans correction de couleurs (Sélectionner l'option correspondant à Aucune correction TekColor dans le pilote PostScript de l'imprimante Phaser). La qualité d'impression et le type de support sélectionnés au niveau du pilote PostScript de l'imprimante Phaser doivent être notés, car ces paramètres sont demandés pour l'utilisation de la correction TekColor personnalisée, créée par l'utilisateur.

Sélection d’un profil d’imprimante Phaser

Pour utiliser un profil d'imprimante Phaser existant, cliquer sur le bouton Sélectionner un profil situé dans la section Sélectionner un profil d'imprimante Phaser de l'écran principal Créer un profil. Lorsqu'un profil ICC a été créé par une application tierce, ce profil doit être copié dans les dossiers suivants : ■ Remarque : Les profils cibles décrivent le périphérique à émuler au moyen de l'imprimante Phaser. Deux types de profils ICC peuvent être utilisés comme profils cibles. Les profils ICC les plus couramment utilisés comme profils cibles utilisent les couleurs CMJN pour l'espace de couleurs du périphérique. En outre, des applications telles que Adobe Photoshop peuvent être configurées pour utiliser les couleurs CMJN. Si les fichiers concernés utilisent ce mode couleur, créer des profils ICC CMJN vers PCS (Profile Connection Space) à l'aide d'une application tierce de création de profil ICC. Lors de l'utilisation de couleurs RVB avec Adobe Photoshop ou avec des applications telles que Microsoft PowerPoint, utiliser alors des profils ICC RVB vers PCS.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

L'écran Options de profil de liaison de périphérique comporte deux cases à cocher.

Ces cases sont : ■ ■

Amélioration du noir pur

Conserver la couleur du papier

Le fait de cocher l'option Amélioration du noir pur empêche les couleurs spécifiées par vos impressions comme étant 100 % noir d’être converties en une combinaison de couleurs cyan, magenta et jaune. Lorsque cette option est cochée, les impressions 100 % noir utilisent uniquement du toner noir. Généralement, cela permet d’améliorer la netteté des fines lignes noires et du texte. Toutefois, cela peut réduire la profondeur des grands remplissages effectués avec du toner 100 % noir. Cette option concerne à la fois les images et le texte.

Remarque : L'option Amélioration du noir pur permet généralement d’améliorer la netteté du texte, mais pour certaines impressions, le texte peut aussi apparaître plus clair. Lorsque l'option n'est pas cochée, PhaserMatch procède à la suppression des couleurs dont la valeur CMJ est égale à 100 %. Les valeurs CMJ inférieures à 100 % ne sont pas affectées. L'option Conserver la couleur du papier modifie les couleurs d'arrière-plan des impressions. L'arrière-plan de l'image est imprimé, dans la mesure du possible, dans la couleur du papier utilisé lors de la création des échantillons du périphérique cible. Remarque : L'option Conserver la couleur du papier permet de changer la couleur d'arrière-plan des impressions de façon à ce que celle-ci imite le papier utilisé lors de la création du profil de périphérique cible ; toutefois, cette option peut aussi changer la perception que l'utilisateur a des couleurs sur l'impression.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Remarque : Le pilote d'imprimante utilise le nom abrégé entré dans cet écran pour identifier la correction TekColor.

Écran Envoi d'une correction TekColor personnalisée

à l'imprimante Imprimante Phaser 7760/7750 Le dernier écran du procédé de création d'une correction TekColor personnalisée pour les imprimantes Phaser 7760 ou Phaser 7750 permet de sélectionner l'imprimante à laquelle envoyer la correction TekColor. Cet écran n'est pas disponible lorsqu'une imprimante Phaser 7700 est utilisée. Jusqu'à 10 corrections TekColor personnalisées peuvent être stockées sur les imprimantes Phaser 7760 et Phaser 7750. L'imprimante Phaser 7760 ou Phaser 7750 installée sur l'ordinateur figure dans la liste Imprimantes, qui permet aussi à l'utilisateur d'enregistrer la correction dans un fichier. L'option Enregistrer dans fichier permet à PhaserMatch d'enregistrer la correction TekColor personnalisée en tant que fichier PostScript imprimable. Ce fichier peut ensuite être envoyé à un autre système à l'aide de la fonctionnalité Téléchargement de fichier des Services Internet CentreWare, qui permet d'envoyer un fichier à une imprimante qui n'est pas installée sur l'ordinateur de l'utilisateur. La liste Corrections TekColor personnalisées comporte 10 entrées pouvant être utilisées pour stocker les corrections de couleurs. Lorsque l'imprimante sélectionnée est connectée à l'ordinateur via le protocole TCP/IP, PhaserMatch affiche aussi le Nom abrégé et d'autres informations relatives à la correction TekColor. Les profils cibles peuvent être soit des profils CMJN, soit des profils RVB. Généralement, les applications telles que Adobe Photoshop, utilisent le mode couleur CMJN. En cas d'utilisation de ce mode couleur avec l'imprimante Phaser, le profil cible utilisé doit alors être un profil cible CMJN. D'autres applications, telles que Microsoft PowerPoint, utilisent les couleurs RVB. Lors de l'impression à partir de ces applications, un profil cible RVB doit être utilisé. Remarque : Le bouton Supprimer le profil peut être utilisé pour supprimer des profils de l'imprimante. Pour plus d'informations sur cet écran, cliquer sur le bouton Aide (?) de l'application PhaserMatch.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

3-4 Guide d’utilisation de PhaserMatch et PhaserCal 4.0 3-5

Impression avec des corrections TekColor personnalisées

Impression sur une imprimante Phaser 7760 ou Phaser 7750 Macintosh OS X Les corrections TekColor créées par PhaserMatch fonctionnent avec les applications qui génèrent des valeurs de couleurs CMJN ou RVB lors de l'impression.

Ordinateurs avec connexion TCP/IP à l'imprimante

Lorsque l'ordinateur est connecté à l'imprimante via TCP/IP, le pilote répertorie les corrections TekColor selon leur nom abrégé. Pour sélectionner une correction TekColor personnalisée, procéder comme suit : 1. Dans l'écran Imprimer, sélectionner le menu local Copies et pages puis Qualité d'image. 2. Cliquer sur le menu local Correction des couleurs. 3. Cliquer sur le nom abrégé de la correction des couleurs requise. Remarque : Les connexions AppleTalk, EtherTalk et USB ne sont pas des connexions TCP/IP.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Ordinateurs sans connexion TCP/IP à l'imprimante

Lorsque l'ordinateur utilisé n'est pas connecté à l'imprimante par l'intermédiaire du protocole TCP/IP, le pilote répertorie les corrections TekColor personnalisées disponibles en tant que Couleur personnalisée 1, Couleur personnalisée 2 et jusqu'à Couleur personnalisée 10. Pour sélectionner une correction TekColor personnalisée, procéder comme suit : 1. Dans l'écran Imprimer, sélectionner le menu local Copies et pages puis Qualité d'image. 2. Cliquer sur le menu local Correction des couleurs. 3. Cliquer sur une correction des couleurs, de Couleur personnalisée 1 à Couleur personnalisée 10. Remarque : Le numéro de couleur personnalisée est identique à celui utilisé lors du téléchargement de la correction des couleurs sur l'imprimante. Remarque : Les connexions AppleTalk, EtherTalk et USB ne sont pas des connexions TCP/IP.

Windows 2000 et Windows XP Les corrections TekColor créées par PhaserMatch fonctionnent avec les applications qui génèrent des valeurs de couleurs CMJN ou RVB lors de l'impression.

Ordinateurs avec connexion TCP/IP à l'imprimante

Lorsque l'ordinateur est connecté à l'imprimante via TCP/IP, le pilote répertorie les corrections TekColor selon leur nom abrégé. Pour sélectionner une correction TekColor pour l'imprimante Phaser 7760 : 1. Dans l'écran Imprimer, cliquer sur le bouton Propriétés. 2. Sélectionner l’onglet TekColor. 3. Pour les profils CMJN, cliquer sur la case d'option Correspondance presse, puis sélectionner la correction des couleurs à utiliser pour l'impression dans la zone Correspondance presse. 4. Pour les profils RVB, cliquer sur la case d'option Couleur bureau, puis sélectionner la correction des couleurs à utiliser pour l'impression dans la zone Couleur bureau. 5. Cliquer sur le nom abrégé du mode couleur requis. 6. Cliquer sur l’onglet Papier/Qualité. 7. Sélectionner un mode de qualité d’impression. Remarque : Les paramètres du pilote d’imprimante pour le papier et la qualité d’impression doivent correspondre au type de papier et à la qualité d’impression sélectionnés lors de la création du profil de liaison de périphérique, et l’étalonnage doit avoir été effectué en utilisant la même qualité d’impression et le même type de papier. 8. Vérifier que le papier dans l’imprimante correspond au profil sélectionné. 9. Cliquer sur OK. Guide d’utilisation de PhaserMatch et PhaserCal 4.0 4-2

Impression sur une imprimante Phaser 7760 ou Phaser 7750

Pour sélectionner une correction TekColor pour l'imprimante Phaser 7750 : 1. Dans l'écran Imprimer, cliquer sur le bouton Propriétés. 2. Sélectionner l’onglet TekColor. 3. Cliquer sur la case d'option Correspondance presse, puis sélectionner la correction des couleurs à utiliser pour l'impression dans la zone Correspondance presse. Remarque : Les profils CMJN et RVB apparaissent dans la zone Correspondance presse. Cliquer sur le nom abrégé du mode couleur requis. 4. Cliquer sur le nom abrégé du mode couleur requis. 5. Cliquer sur l’onglet Papier/Qualité. 6. Sélectionner un mode de qualité d’impression. Remarque : Les paramètres du pilote d’imprimante pour le papier et la qualité d’impression doivent correspondre au type de papier et à la qualité d’impression sélectionnés lors de la création du profil de liaison de périphérique, et l’étalonnage doit avoir été effectué en utilisant la même qualité d’impression et le même type de papier. 7. Vérifier que le papier dans l’imprimante correspond au profil sélectionné. 8. Cliquer sur OK. Remarque : USB, NetWare et NetBEUI ne sont pas des connexions TCP/IP.

Ordinateurs sans connexion TCP/IP à l'imprimante

Lorsque l'ordinateur utilisé n'est pas connecté à l'imprimante par l'intermédiaire du protocole TCP/IP, le pilote répertorie les corrections TekColor personnalisées disponibles en tant que Couleur personnalisée 1, Couleur personnalisée 2 et jusqu'à Couleur personnalisée 10. Pour sélectionner une correction TekColor personnalisée, procéder comme suit : 1. Dans l'écran Imprimer, cliquer sur le bouton Propriétés. 2. Sélectionner l’onglet TekColor. 3. Cliquer sur la case d'option Correspondance presse, puis sélectionner la correction des couleurs à utiliser pour l'impression dans la zone Correspondance presse. 4. Cliquer sur une correction des couleurs, de Couleur personnalisée 1 à Couleur personnalisée 10. Remarque : Le numéro de couleur personnalisée est identique à celui utilisé lors du téléchargement de la correction des couleurs sur l'imprimante.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Impression sur une imprimante Phaser 7700

5. Cliquer sur l’onglet Papier/Qualité. 6. Sélectionner un mode de qualité d’impression. Remarque : Les paramètres du pilote d’imprimante pour le papier et la qualité d’impression doivent correspondre au type de papier et à la qualité d’impression sélectionnés lors de la création du profil de liaison de périphérique, et l’étalonnage doit avoir été effectué en utilisant la même qualité d’impression et le même type de papier. 7. Vérifier que le papier dans l’imprimante correspond au profil sélectionné. 8. Cliquer sur OK. Remarque : USB, NetWare, NetBEUI et AppleTalk ne sont pas des connexions TCP/IP.

Impression sur une imprimante Phaser 7700

Macintosh OS X Les corrections TekColor créées par PhaserMatch fonctionnent avec les applications qui génèrent des valeurs de couleurs CMJN lors de l'impression. Les applications, telles que Adobe PhotoShop et Illustrator, sont des exemples de programmes pouvant être configurés à cet effet. D'autres applications, telles que Microsoft Word pour Macintosh OS X, génèrent des valeurs de couleur CIE qui ne sont pas affectées par les corrections TekColor ou des couleurs RVB qui ne sont pas prises en charge par les corrections de couleurs personnalisées qui ont été créées. Le pilote d'imprimante fourni pour ce système d'exploitation répertorie les sélections de corrections TekColor personnalisées selon leur nom abrégé. Pour sélectionner une correction TekColor personnalisée, procéder comme suit : 1. Dans l'écran Imprimer, sélectionner le menu local Copies et pages puis Qualité d'image. 2. Cliquer sur le menu local Correction des couleurs puis sur le nom abrégé de la correction requise.

Windows 2000 et Windows XP Les corrections TekColor créées par PhaserMatch fonctionnent avec les applications qui génèrent des valeurs de couleurs CMJN lors de l'impression.

Le pilote d'imprimante fourni pour ce système d'exploitation répertorie les corrections TekColor personnalisées selon leur nom abrégé. Pour sélectionner une correction TekColor personnalisée, procéder comme suit : 1. 2. 3. Utiliser la fonction Modifier le profil pour apporter des changements de couleur mineurs à un profil de liaison de périphérique PhaserMatch personnalisé. La version modifiée d'un profil de liaison de périphérique devient une correction TekColor personnalisée dès lors qu'elle est envoyée à l'imprimante. Pour commencer la modification, procéder comme suit : 1. Exécuter l'application PhaserMatch. 2. Cliquer sur le bouton Modifier le profil dans l'écran principal. Remarque : Pour plus d'informations sur les profils de liaison de périphérique, voir Création de profils de liaison de périphérique page 3-1. 3. Il est possible d'utiliser l'image d'aperçu par défaut ou de sélectionner une image TIFF CMJN ou RVB différente. Remarque : L'image d'aperçu est utilisée dans l'écran d'édition pour afficher les changements apportés à la correction de couleurs en cours d'édition. Une fois que le profil de liaison de périphérique et l'image d'aperçu ont été sélectionnés, poursuivre la procédure de création d'une nouvelle correction TekColor personnalisée en cliquant sur le bouton Suivant. Une fois chacune des étapes de modification effectuée, cliquer sur le bouton Suivant pour accéder à la procédure de création de corrections TekColor personnalisées fournie par PhaserMatch.

Astuces concernant la modification

Il est recommandé d'effectuer toute modification par petites étapes. Il est possible d'effectuer une petite modification et d'imprimer les résultats correspondants. Cette opération peut ensuite être répétée jusqu'à ce que les résultats requis soient obtenus. Enfin, après avoir effectué des changements de manière incrémentielle, cliquer sur le bouton Suivant de l'application pour

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

enregistrer les résultats et créer une nouvelle correction TekColor personnalisée. Si les résultats ne sont pas satisfaisants, cliquer sur le bouton Fermer de la fenêtre de modification et recommencer.

L'éditeur de PhaserMatch comporte des boutons qui permettent de modifier un profil de liaison de périphérique. Ces boutons sont représentés ci-dessous :

Outil de modification des courbes gamma de sortie

Outil de réglage fin

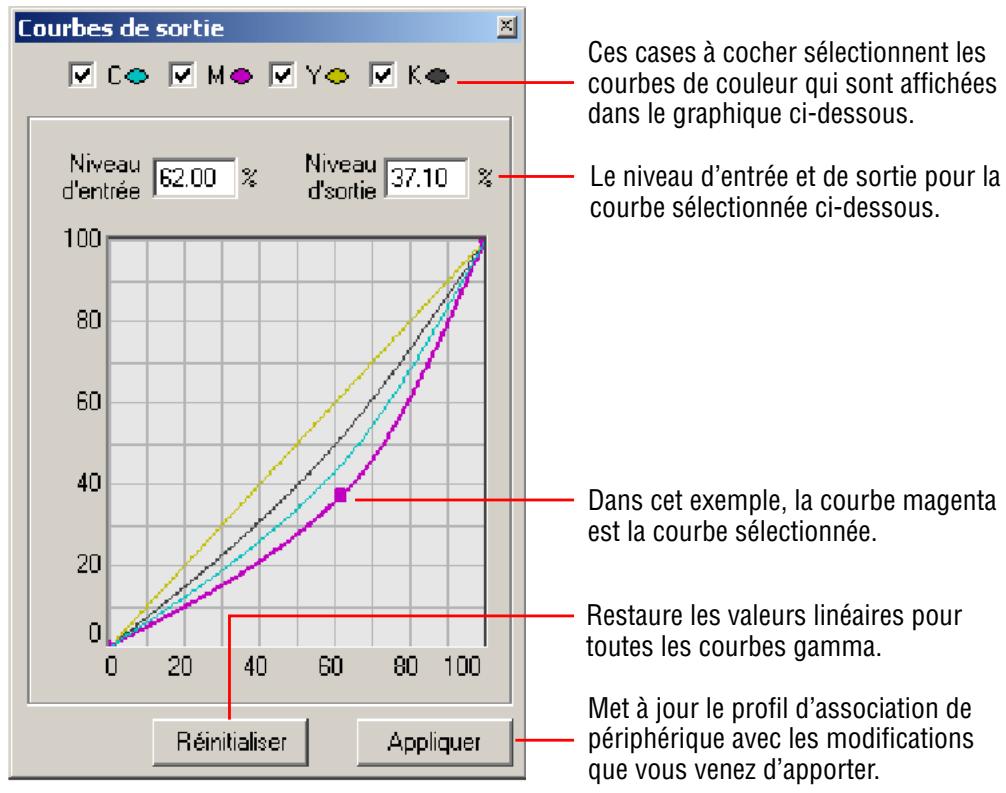

Utiliser l'Outil de modification des courbes gamma de sortie pour apporter des modifications aux tableaux de recherche de sortie. Les changements effectués à l'aide de cet outil sont représentés dans l'image d'aperçu et permettent d’anticiper les résultats obtenus au moment de l’impression.

Ces cases à cocher sélectionnent les courbes de couleur qui sont affichées dans le graphique ci-dessous.

Le niveau d’entrée et de sortie pour la courbe sélectionnée ci-dessous.

Dans cet exemple, la courbe magenta est la courbe sélectionnée.

Restaure les valeurs linéaires pour toutes les courbes gamma. Met à jour le profil d’association de périphérique avec les modifications que vous venez d’apporter.

Remarque : Avec un système d'exploitation Windows, pour visualiser le changement sur l'image, il est nécessaire de cliquer sur le bouton Appliquer après avoir cliqué sur le bouton Réinitialiser.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Présentation de la modification des corrections TekColor personnalisées

Utiliser l'outil de réglage fin pour apporter des changements mineurs à une couleur spécifique ou à une gamme de couleurs. Lors de l'utilisation de cet outil, l'utilisateur modifie l'espace de couleurs du périphérique, qui peut être un espace couleur CMJN ou RVB. Pour créer une modification de couleur : 1. Cliquer sur l'icône Réglage fin. Un message d'avertissement peut apparaître pour indiquer à l'utilisateur que l'outil de réglage fin ne doit être utilisé qu'après avoir effectué toutes les autres modifications. Cocher la case pour supprimer l'erreur. 2. Si le message d'avertissement apparaît, cliquer sur OK pour continuer. L'écran Réglage fin apparaît. 3. Cliquer sur Nouveau pour créer une modification de couleur. L'écran Choisir une couleur apparaît. 4. Sur l'image située sur le côté droit de l'écran, cliquer sur la couleur à modifier. Remarque : L'outil pipette est automatiquement activé lorsque l'utilisateur accède à la section Espace de destination de l'écran d'aperçu. 5. Dans la zone Nom, entrer le nom de la présente modification de couleur. 6. Cliquer sur OK. L'écran Réglage fin apparaît avec la couleur sélectionnée. 7. Pour apporter des changements à la gamme de couleurs affectée par la modification, déplacer le curseur Plage de couleurs vers une plage de couleurs plus ou moins importante. 8. Pour masquer la zone de l'image qui n'est pas concernée par la modification, activer la case à cocher Afficher le masque de la plage dans l’aperçu. 9. Avec un système d'exploitation Windows, cliquer sur Appliquer pour appliquer les changements apportés à la couleur. Le bouton Réinitialiser a pour effet de rétablir les couleurs d'origine.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Avec une imprimante Phaser 7760 ou 7750, le bouton Télécharger le profil permet de télécharger les corrections TekColor personnalisées sur l'imprimante. Avec cette fonctionnalité, il est possible de créer de nouvelles corrections TekColor personnalisées à partir de profils de liaison de périphérique existants. Lorsqu'un profil de liaison de périphérique est sélectionné, PhaserMatch affiche l'écran Envoyer une correction de couleur à l'imprimante. Pour plus d’informations, voir Écran Envoi d'une correction TekColor personnalisée à l'imprimante page 3-4. Cet écran permet d'envoyer une correction TekColor personnalisée à l'imprimante. Il est aussi possible de supprimer des corrections TekColor personnalisées préalablement créées dans PhaserMatch 4.0.

Gestion des corrections TekColor sur une imprimante Phaser 7700

Lorsqu'une imprimante Phaser 7700 est utilisée avec un système d'exploitation Macintosh, le bouton Télécharger le profil permet de gérer les corrections TekColor personnalisées associées au pilote d'imprimante. Cette fonctionnalité peut être utilisée pour générer de nouvelles corrections de couleurs à partir de profils de liaison de périphérique existants. Lorsqu'un profil de liaison de périphérique est sélectionné, PhaserMatch affiche l'écran Envoyer une correction de couleurs au pilote. Cet écran permet d'ajouter une nouvelle correction de couleurs personnalisée au pilote d'imprimante ou d'en supprimer une du pilote installé sur l'ordinateur utilisé. Il est aussi possible de supprimer des corrections TekColor personnalisées préalablement créées dans PhaserMatch 4.0.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

Pour utiliser l'option "Saisir les données manuellement" lors de la procédure d'étalonnage à l'aide d'un spectrophotomètre, il est nécessaire de créer un fichier de mesures et de l'importer dans PhaserMatch. Pour créer un fichier de mesures d'étalonnage, régler l'instrument de mesure comme suit :

■ ■ ■ Guide d’utilisation de PhaserMatch et PhaserCal 4.0 7-1

Une fois l'instrument correctement réglé, mesurer l’ensemble des échantillons de couleurs imprimés de haut en bas, en lisant chaque colonne avant de passer à la colonne suivante à droite. Une fois les mesures effectuées, enregistrer les données obtenues en tant que fichier texte ASCII "délimité par des espaces". Le format du fichier texte ASCII à importer est le suivant :

Le nom de votre périphérique de mesure

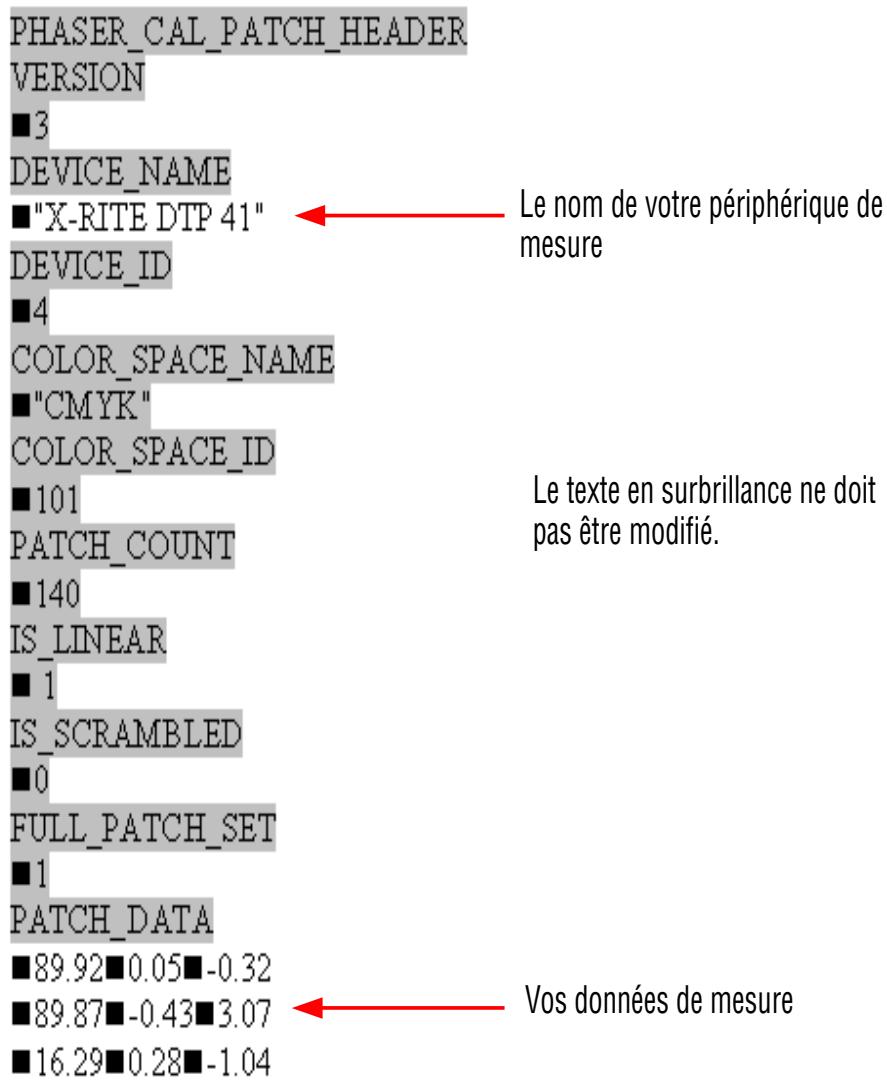

Le texte en surbrillance ne doit pas être modifié.

Vos données de mesure

Le symbole désigne un simple espace. La case doit être remplacée par un seul et unique espace.

Si un fichier Microsoft Excel est utilisé : ■ ■

Dans la zone Type de fichier, sélectionner Texte (séparateur : espace) (*.prn).

Dans la zone Nom de fichier, saisir le nom sous la forme "nomfichier.mpd" ou "nomfichier.txt". Il est nécessaire d'utiliser les guillemets dans le nom de fichier.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

DLP Voir Profil de liaison de périphérique.

Guide d’utilisation de PhaserMatch et PhaserCal 4.0

ICC et des données d’étalonnage.

La vérification ou le réglage d'un périphérique, en conformité avec une norme. Voir aussi Étalonnage des couleurs de l’imprimante.

Opération de vérification et de réglage des couleurs de l'imprimante en vue de mettre le périphérique en conformité avec un état connu.

Gestion des couleurs

Processus de traitement de la reproduction des couleurs. Ceci implique souvent des opérations de correspondance des couleurs entre plusieurs périphériques, tels que scanners, moniteurs, imprimantes et presses

ICC Voir International Color Consortium.

Profils ICC décrivant le comportement couleur de deux périphériques

CMJN : l'imprimante Xerox Phaser utilisée et un périphérique cible, tel qu'une presse à imprimer ou un périphérique d'épreuves. Ces deux profils sont liés pour ne former qu'un seul fichier. La création ou la modification de profils de liaison permet de modifier les couleurs imprimées par l’imprimante Xerox utilisée afin qu’elles correspondent mieux à celles produites par le périphérique de sortie choisi.

Profils de périphériques cibles

Profils ICC standard décrivant les possibilités couleur des périphériques d'impression, tels que les presses à imprimer ou les périphériques d’épreuves. Ces fichiers sont utilisés par PhaserMatch pour créer des profils de liaison de périphérique. Bien que les profils de périphériques cibles créés par PhaserMatch soient lisibles par n'importe quelle application ou système d'exploitation compatible ICC, ces profils sont uniquement conçus pour PhaserMatch.

œuvre les transformations de couleur selon la spécification de profil ICC relative aux tableaux de recherche.

Envoyer des données d'un ordinateur vers l'imprimante, par exemple des données d'étalonnage ou une correction TekColor.

Elles sont généralement créées par les applications, telles que Adobe Photoshop.

Valeurs de couleurs RVB Valeurs numériques associées aux couleurs Rouge, Vert et Bleu, utilisées par certains périphériques d'impression. Ces couleurs sont souvent appelées couleurs de périphérique. Les valeurs de couleurs sont généralement créées par les applications Office, telles que

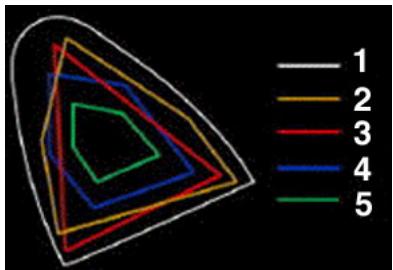

La gestion des couleurs repose sur les espaces de couleurs. Les plages, ou gammes, de couleurs perçues par l'œil humain, capturées sur film, affichées sur le moniteur d'un ordinateur et rendues par une imprimante présentent des différences significatives. Chacune de ces gammes a son propre "espace de couleurs", un outil mathématique permettant de décrire les couleurs. RVB est un espace de couleurs additif qui combine les lumières rouge, verte et bleue pour créer toutes les autres couleurs. Les moniteurs, appareils photos numériques et scanners utilisent généralement des couleurs RVB. Par contre, l'espace CMJN est un espace de couleurs soustractif qui utilise des encres cyan, magenta, jaune et noire sur du papier pour absorber la lumière rouge, verte et bleue. La lumière réfléchie résultante est la couleur perçue par l'observateur. Les espaces de couleurs RVB et CMJN dépendent tous deux du périphérique utilisé, et les couleurs obtenues dépendent du périphérique qui les produit. De plus, lors de la conversion d'une image de RVB vers CMJN, les images sont comprimées en une gamme moins étendue. Pour compliquer les choses, les espaces de couleurs CMJN de deux imprimantes peuvent présenter des différences importantes. Comme le montre le graphique ci-dessous, les couleurs pouvant être reproduites par différents moyens peuvent varier de façon significative. 1. Couleur visible par l'œil humain 2. Film couleur 3. Moniteur couleur 4. Presse d'impression offset sur papier couché 5. Presse offset sur papier-journal Lorsqu'une image est créée à partir d'une application qui utilise ColorSync ou ICM, un profil peut être incorporé dans le fichier image. Les imprimantes Phaser 7760, 7750 et 7700 fonctionnent avec des applications qui produisent des couleurs CMJN et RVB et ignorent les profils incorporés.
