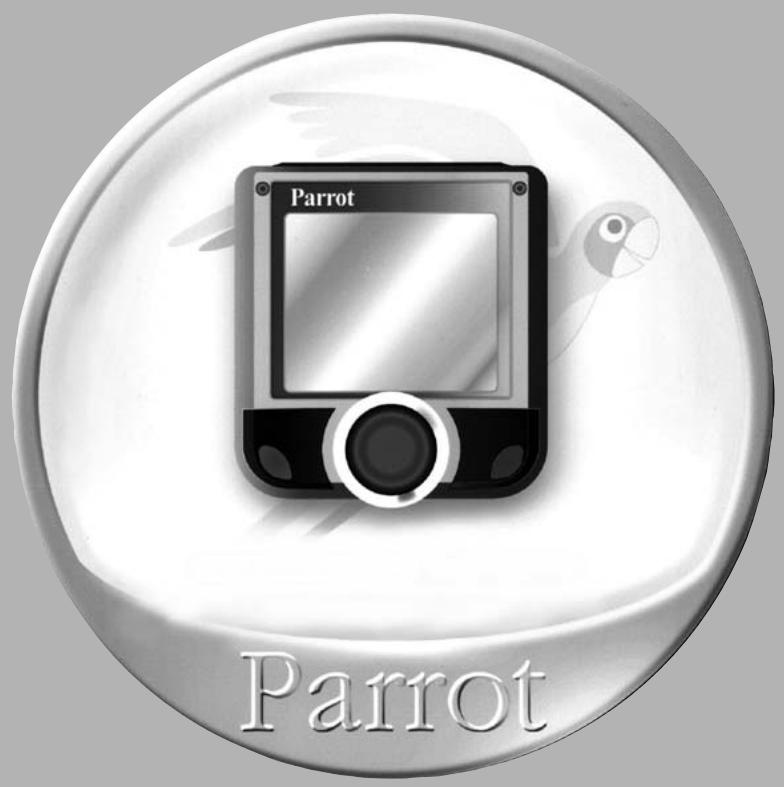

3200 LS-COLOR / 3400 LS-GPS Notice d'utilisation - Guide d'utilisateur INTRODUCTION La technologie Bluetooth® permet d'établir des communications voix et données via une liaison radio courte distance. Elle permet à de nombreux équipements électroniques de communiquer entre eux, notamment les téléphones et les kits mains-libres. Parrot tire bénéfice des ses longues années d'expérience en traitement du signal et reconnaissance vocale pour introduire un kit mains-libres avec une qualité audio supérieure lors des communications. Merci d'avoir acheté un kit mains-libres Parrot. Avec le Parrot 3200 LS-Color vous allez pouvoir passer des appels téléphoniques depuis votre voiture en gardant les mains sur le volant. Avec son interface couleur et son fond d'écran personnalisable, le Parrot 3200 LSColor est le kit mains-libres le plus agréable à utiliser. Il fonctionne comme une véritable extension de votre téléphone portable. Nous espérons qu'il vous donnera entière satisfaction Ecran LCD couleur. Câble d'installation. Boîtier électronique. Notice d'utilisation. Supports de fixation. Microphone. INSTALLATION Choisissez d'abord l'emplacement de l'écran couleur dans l'habitacle de votre véhicule. Nous vous conseillons de le positionner au centre de votre tableau de bord ou proche de vous.

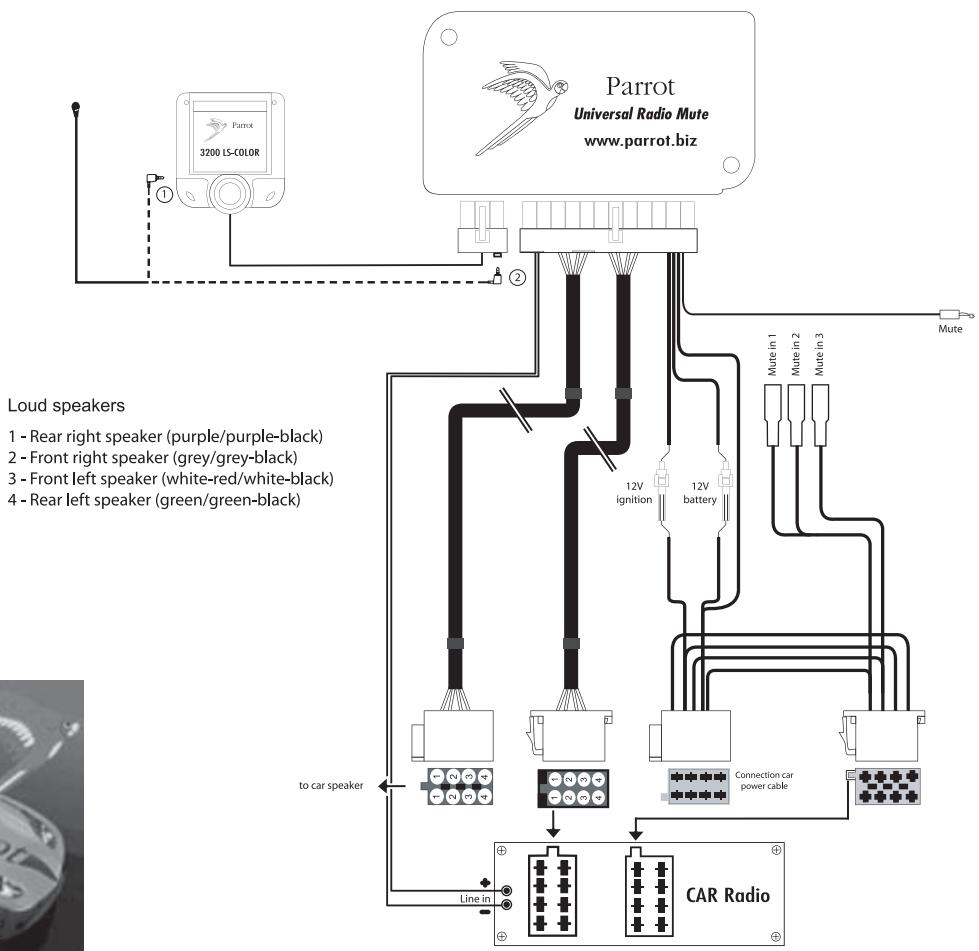

Assurez-vous d'avoir un bon angle de vue sur l'écran et que celui-ci ne gène pas votre vision de la route. Une fois le kit mains-libres complètement installé et mis en service vous pourrez régler la luminosité de l'écran. La prise du micro s'installe à deux endroits au choix. Directement sur le côté de l'écran, ou sur le câble connecté sur le dessous de l'écran. Le micro se positionne sur la gauche du rétroviseur pour une meilleure qualité audio. Le câble d'installation est équipé de connecteurs " ISO ", ainsi qu'une sortie " line out " pour se connecter directement sur l'amplificateur si vous en avez un. Autoradio avec entrées " line in " : Utilisez de préférence ce type de connexion en reliant les fils marron et blanc (ou rouge et noir) ainsi que le fil jaune du Mute à l'arrière de votre autoradio. Autoradio avec connecteur " ISO " : Déconnectez les faisceaux audio et alimentation de votre autoradio. Reliez les connecteurs femelles du câble du kit à l'autoradio. Reliez les faisceaux audio et alimentation du véhicule aux connecteurs mâles. Si l'autoradio est équipé d'une entrée Mute, reliez le fil jaune du câble du kit à l'une des entrées Mute 1, 2 ou 3. Autoradio sans connecteurs " ISO " : Vous devez vous procurer un câble adaptateur " ISO ". Installation du câble du kit : . Le fil rouge du câble du kit doit être relié au +12V permanent, le fil orange au 12V après-contact et le fil noir à la masse. . Vérifiez le schéma électrique du faisceau " ISO " de l'autoradio. Sur certains véhicules, il est nécessaire d'inverser les fils rouge et orange. Cette opération s'effectue simplement en inversant les deux portes fusibles. . Ne connecter pas le fil orange au 12V permanent, vous risqueriez de décharger la batterie du véhicule. Vérification de l'installation : . Si votre 3200 LS-Color est bien installé, vous devez voir le message " au revoir " sur l'écran lors que vous coupez le contact de votre voiture. Sinon, c'est que le 12V clé et le 12V permanent sont inversés. Dans ce cas là, veuillez inverser les deux portes fusibles du câble d'alimentation du kit. 10/01/2006 17:13 Page 16 . Certains téléphones offrent des fonctionnalités supplémentaires, telles que l'affichage du nom de votre téléphone sur l'écran du kit, affichage également des niveaux de réseau et de batterie ainsi que du nom de votre opérateur. Lors de la première mise sous tension du 3200 LS-Color, vous devez jumeler votre téléphone avec le kit. Les menus sont accessibles et leur nom est énoncé par le kit mains-libres lorsque vous faites tourner la molette. Entrez dans les menus en appuyant sur le bouton vert (ou la molette). Pour en sortir, appuyez sur le bouton rouge. JUMELAGE AVEC Première utilisation VOTRE TELEPHONE . Activez Bluetooth sur votre téléphone. . Sur le kit mains-libres, naviguez dans les menus jusqu'à : Préférences, Jumeler téléphone…, et sélectionnez l'option correspondante à votre téléphone. Un PIN code de 4 chiffres est alors affiché à l'écran. Mémorisez-le. . Lancez une recherche de périphériques : Pour plus d'informations sur cette opération, veuillez vous référer à la notice de votre téléphone (chapitre Bluetooth) ou rendez-vous sur notre site Web à : www.parrot.biz,rubrique guides utilisateurs. . Une fois la recherche terminée, "Parrot 3200LS / Parrot 3400LS " s'affi che sur votre téléphone. . Sélectionnez le kit, votre téléphone vous demande d'entrer un code : tapez le code affiché sur l'écran du kit, et validez sur votre téléphone. . " Jumelage en cours " s'affiche sur l'écran du kit. . Une fois les données échangées, " jumelage terminé " s'affiche sur le 3200 LS-Color. . Le 3200 LS-Color se connecte alors avec votre téléphone. Une fois la connexion établie, le logo Bluetooth s'affiche sur l'écran (excepté pour certains téléphones utilisant le profil Headset).

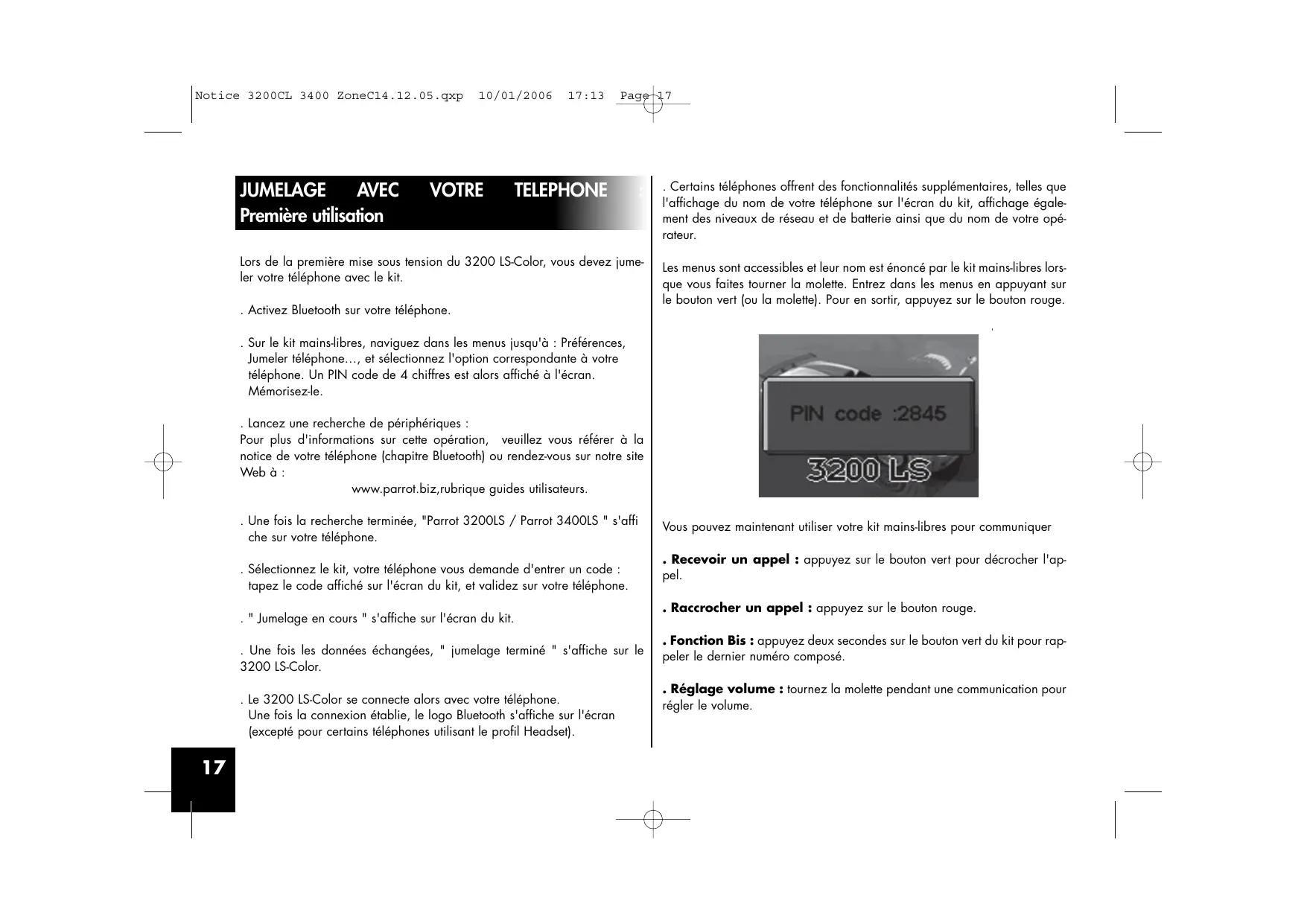

Vous pouvez maintenant utiliser votre kit mains-libres pour communiquer . Recevoir un appel : appuyez sur le bouton vert pour décrocher l'appel. . Raccrocher un appel : appuyez sur le bouton rouge. . Fonction Bis : appuyez deux secondes sur le bouton vert du kit pour rappeler le dernier numéro composé. . Réglage volume : tournez la molette pendant une communication pour régler le volume. 10/01/2006 17:13 Page 18 FONCTIONNALITES Sur l'écran du kit, vous retrouvez les principales informations de votre téléphone, notamment votre répertoire.

Téléchargement automatique de votre répertoire téléphonique.

Affichage du nom et de l'image de l'appelant.

Appel de contacts en utilisant la reconnaissance vocale du kit.

Coupure de l'autoradio pendant la communication.

Réglage du volume en communication.

Gestion du double appel.

Rappel automatique du dernier correspondant.

Changement du fond d'écran.

Réglage de la luminosité.

Sélection de la sonnerie.

Réglage de la langue.

DTMF : lors d'un appel de votre messagerie, appuyez sur la molette afin d'avoir accès aux chiffres permettant de gérer vos messages. Note : Certaines de ces fonctionnalités dépendent de votre téléphone.

Jumeler un téléphone Autres Téléphones Téléphone HS P800/P900 Windows CE® Samsung E530/E720

Répertoire A, B, C...

Journal d’appels Appels reçus Appels émis Appels manqués

Préférences Langues Automatique English... Gérer les contacts Contacts A, B, C... Noms Enregistrer une empreinte vocale Supprimer l’empreinte vocale Voir la photo Supprimer le photo Supprimer le contact Recevoir un contact Supprimer tous les contacts Ordre de tri Commande vocale Choix de la reco vocale Téléphone Carkit Mots clés Bureau, Domicile, Portable, Général, Autre Affichage Luminosité Zoom répertoire Fond d’écran Thèmes de couleur Sons Volume Menus parlés Choix de la sonnerie Appareils jumelés Liste Connecter Déconnecter Supprimer Définir téléphone préféré Réponse automatique Information Mise à jour logiciel

10/01/2006 17:13 Page 20

ACCES AUX MENUS

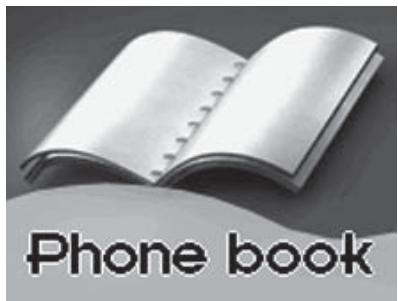

Répertoire Après vous être jumelé avec le 3200 LS-Color, la synchronisation de votre répertoire débute automatiquement (*). A la fin de celle-ci (synchronisation terminée), le répertoire de votre téléphone est accessible depuis l'écran du kit mains-libres. Pour y accéder et appeler un correspondant, tournez la molette pour accéder aux menus, puis sélectionnez Répertoire. Faites défiler les lettres jusqu'à atteindre la première lettre du nom de cette personne et validez. Vous y verrez le nom, les différents numéros de téléphone de cette personne. Ensuite, sélectionnez le numéro de téléphone à appeler. (*) Dépend du modèle de votre téléphone Bluetooth. Voir notre site internet www.parrot.biz pour les dernières informations sur la synchronisation. Journal d'appels Cette rubrique affiche la liste des appels et se divise en trois sous-menus : Appels manqués / Appels reçus / Appels émis. Il se synchronise automatiquement avec celui de votre téléphone (*), et vous pouvez y accéder pour rappeler un correspondant dont vous avez manqué l'appel. Sélectionner le contact depuis ces menus. Appuyez sur la molette ou le bouton vert pour le rappeler. (*) Dépend du modèle de votre téléphone Bluetooth. Numéroter Sélectionnez ce menu pour composer un numéro directement depuis le kit. Tournez et appuyez sur la molette pour sélectionner un chiffre. La lettre C efface le dernier chiffre. Une fois le numéro composé, appuyez sur vert pour appeler. PREFERENCES Ce menu vous permet d'utiliser plus confortablement votre 3200 LS-Color. Gérer les contacts Ce menu vous permet de gérer les contacts du Parrot 3200 LS-Color. Une fois le contact sélectionné dans la liste (accédez au menu Gérer les Contacts), vous pourrez enregistrer ou supprimer une empreinte vocale, voir ou effacer la photo, ou supprimer ce contact du répertoire. Pour recevoir un contact avec la photo associée (si supportée par le téléphone), sélectionnez Recevoir un Contact. Depuis votre téléphone, choisissez le contact à envoyer par Bluetooth vers le kit mains-libres. Dorénavant, quand cette personne vous appellera, sa photo et son nom apparaîtront sur l'écran du kit. Vous pourrez aussi inverser l’ordre de tri: nom-prénom vers prénomnom. Référez-vous au manuel d'utilisation de votre téléphone, ou rendez-vous à www.parrot.biz/guide_CHM/3200LS Color/index.html. téléphone de la mémoire du kit. Choix de la reconnaissance vocale Depuis Définir téléphone préféré, vous pouvez contrôler la priorité donnée au téléphone Bluetooth lors des connections avec plusieurs téléphones présents dans la voiture. La reconnaissance vocale du 3200 LS-Color est plus complète et robuste que celle des téléphones, et fonctionne en environnement bruyant. - Reco carkit : les empreintes vocales sélectionnées sont celles enregistrées dans la mémoire du kit mains libres. - Reco téléphone : les empreintes vocales sélectionnées sont celles enregistrées dans la mémoire du téléphone. Mots clés L'enregistrement de ces mots clés vous permet de téléphoner tout en gardant en permanence vos mains sur le volant. Vous pouvez contrôler toute la communication avec votre voix. Mots clés : Domicile, Bureau, Portable, Général, Autre. Les mots clés permettent de sélectionner le numéro de téléphone désiré lorsqu'un contact en comprend plusieurs. Tous les mots clés doivent être enregistrés pour qu'ils soient validés. Une fois les mots clés enregistrés, vous devez faire la séquence suivante pour passer un appel en utilisant la reconnaissance vocale : Appuyez sur le bouton vert, et après le bip, dites : "Nicolas…(bip)…Bureau… ". Et vous appelez Nicolas sur le numéro de téléphone attribué au Bureau. Appareils jumelés Le 3200 LS-Color vous permet de jumeler jusqu'à 5 téléphones Bluetooth, sachant qu'un seul peut être connecté lors d'une session. Le menu Appareils jumelés vous permet de connecter, déconnecter ou supprimer un

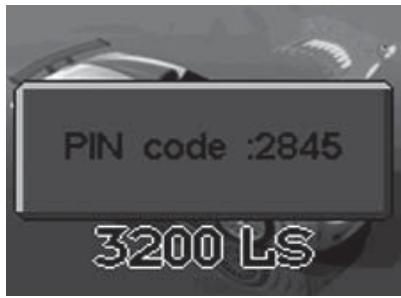

Attention : Lors de la suppression d'un jumelage, vous perdrez toutes les empreintes vocales qui sont attribuées aux contacts de ce téléphone. Appairer un téléphone Avant d'appairer votre téléphone Bluetooth, vous devez activer le mode correspondant à votre téléphone Bluetooth. Les différents modes sont : Autre téléphone Téléphones Headset P800-P900 Windows CE Sony-Ericsson K600, W800, K750 Samsung E530, E720, Samsung D500, Sagem My-X8 Motorola iDEN 605 Samsung Z140, Z300, Z500 Une fois le mode sélectionné, un code de 4 chiffres (aléatoire) s'affiche. Lancez la recherche de périphériques Bluetooth depuis votre téléphone. Une fois le kit mains-libres trouvé, sélectionnez-le et entrez ce code. Note : Pour une plus grande compatibilité avec les téléphones, de nouveaux modes d'appairage sont susceptibles d'être ajoutés dans les futures versions. 10/01/2006 17:13 Page 22 Langue Sélectionnez la langue d'affichage des menus de votre 3200 LS-Color. Affichage Celle-ci s'effectue par Bluetooth depuis un ordinateur équipé de Bluetooth. La mise à jour permet de nouvelles fonctionnalités, et d'améliorer la compatibilité avec les fonctions avancées d'un plus grand nombre de téléphones. Rendez-vous sur notre site web pour plus d'informations : www.parrot.biz 5 rubriques vous permettent de personnaliser l'affichage des informations : . Luminosité : Utilisez la molette pour obtenir le niveau souhaité et validez en cliquant sur la molette. . Zoom Répertoire : Permet l'affichage sur 3 ou 4 lignes dans le menu Répertoire. . Fond d'écran : Vous permet de sélectionner une image en fond d'écran. . Thème : Correspond à la sélection d'un thème de couleur. PARROT 3400 LS-GPS Le kit Parrot 3400 LS-GPS embarque un module GPS (Global Positioning System) donnant accès à la position instantanée du véhicule. Cette information est disponible par Bluetooth sur un canal accessible par la plupart des PDA et des Smartphones, si ceux-ci sont équipés d'un logiciel de navigation. Sons . Volumes : Utilisez la molette pour contrôler le niveau de volume de la communication, et le niveau de sensibilité des micros. . Menus parlés : Ajustez le volume des prompts du kit mains libres au niveau voulu. . Choix de la sonnerie : Pour les téléphones ne jouant pas leur sonnerie sur un appel entrant, sélectionnez la sonnerie que vous voulez entendre lors qu'un correspondant vous appelle. Réponse automatique Activez ce mode si vous voulez que le 3200 LS-Color décroche automatiquement les appels entrants. Information Ce menu permet de consulter les informations relatives à la version logicielle embarquée.

MISE A JOUR

Vous pouvez mettre à jour la version logicielle de votre 3200 LS-Color par Bluetooth. Activez ce mode avant la mise à jour. Procédure de connexion au service GPS Si vous disposez d'une application de navigation sur votre PDA ou votre Smartphone, il vous suffit de jumeler ce périphérique avec le Parrot 3400, et d'ouvrir une connexion série Bluetooth vers le port GPS (le numéro du port série sortant à utiliser dépend de votre PDA ou Smartphone). Sur votre appareil la configuration à choisir est NMEA 0183v2 9600, si votre logiciel de navigation vous demande cette information. Plusieurs états sont possibles : - Etat 1 : Non-connecté GPS - Pas de fix (icône satellite grisée). - Etat 2 : Non-connecté GPS - Le fix est fait (icône satellite colorée). - Etat 3 : Connecté GPS - Pas de fix (icône satellite grisée, avec un symbole d'émission). - Etat 4 : Connecté GPS - Le fix est fait (icône satellite colorée, avec un symbole d'émission). Note : le fix indique que les données satellite reçues par le kit mains libres sont valides.

Procédure de connexion au service GPS : Indications vocales de votre navigation 1.Si vous êtes déjà connecté Bluetooth avec votre téléphone : Une fois le service GPS connecté, il est possible d'écouter les instructions vocales via les hauts parleurs de votre véhicule. Votre navigation se fera alors dans de meilleures conditions (cette fonctionnalité n'est disponible qu'avec certains types de PDA ou Smartphone et peut aussi dépendre du logiciel). Pour ce faire, il suffit d'ouvrir depuis votre PDA ou votre Smartphone le service Oreillette/Headset qui est disponible sur le kit mains-libres. Š Déconnectez votre téléphone (appuyez 2 sec sur le bouton rouge du kit mains-libres). Le kit mains libres se trouve alors dans l'état 1 ou 2 (si le fix est réalisé). Š Depuis votre logiciel de navigation (installé sur votre PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se trouve alors dans l'état 3 ou 4. Š Une fois connecté, un symbole d'émission apparaîtra sous le satellite. Si le satellite est coloré, le fix est établit (kit mains libres dans l'état 4). Vous aurez aussi la distance parcourue qui s'affiche dans le coin supérieur droit de l'écran. Š Une fois la connexion GPS établie, le kit se reconnecte automatiquement au service téléphonie de votre téléphone. 2.Si vous n'êtes pas connecté Bluetooth avec votre téléphone : Š Depuis votre logiciel de navigation (installé sur votre PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se trouve alors dans l'état 3 ou 4. Š Une fois connecté, un symbole d'émission apparaîtra sous le satellite. Si le satellite est coloré, le fix est établit (kit mains libres dans l'état 4). Vous aurez aussi la distance parcourue qui s'affiche dans le coin supérieur droit de l'écran. Š Vous pouvez maintenant appairer/connecter votre téléphone.

Lorsque vous êtes connecté au GPS du kit mains-libres, les appels entrants et sortants sont gérés automatiquement pour vous permettre d'utiliser le service téléphonie dans les meilleures conditions. Menu GPS Vous pouvez dans cette rubrique désactiver complètement le service GPS pour éviter que quelqu'un ne se connecte à ce service. Vous trouverez aussi des menus permettant de personnaliser l'affichage une fois connecté au GPS : nombre de satellites, distance (kilomètres ou miles)… Note : Si votre voiture est équipée d'un pare-brise athermique, la réception du signal GPS peut être de mauvaise qualité. Dans ce cas, il est possible d'ajouter une antenne externe, qui se branche sur la face arrière de l'écran. Contactez votre fournisseur pour vous la procurer. 10/01/2006 17:13 Page 24 NOTES HOTLINE Notre hot-line se tient à votre disposition. Vous pouvez la contacter par mail ou par téléphone. Permanence du lundi au vendredi de 9h00 à 18h00 (GMT +1). Connectez-vous sur notre site Internet www.parrot.biz pour plus d'informations. NOTES
