Type d'appareil	Routeur réseau
Modèle	Non précisé
Fréquence Wi-Fi	Non précisé
Normes Wi-Fi	Non précisé
Ports Ethernet	1 port Ethernet
Type de prise	Prise murale intégrée
Alimentation	Alimentation secteur intégrée
Indicateurs LED	Présents
Fonctionnalités principales	Répéteur Wi-Fi / Point d'accès
Installation	Installation rapide
Dimensions	Compact, format prise murale
Couleur	Blanc
Compatibilité	Non précisé
Sécurité réseau	Non précisé
Support multi-utilisateurs	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - TPL-305E, TPL-307E2K, TPL-310AP TRENDNET

Comment configurer le TRENDNET TPL-305E pour la première fois ?

Pour configurer le TRENDNET TPL-305E, branchez l'adaptateur dans une prise électrique, connectez-le à votre routeur via un câble Ethernet, puis utilisez le bouton 'Pair' pour le coupler avec d'autres adaptateurs TRENDNET.

Pourquoi mon TRENDNET TPL-307E ne se connecte-t-il pas au réseau ?

Vérifiez que l'adaptateur est bien branché et que les voyants LED indiquent une bonne connexion. Assurez-vous également que le réseau électrique est stable et qu'il n'y a pas de filtres ou de multiprises qui pourraient interférer.

Comment réinitialiser le TRENDNET TPL-310AP aux paramètres d'usine ?

Pour réinitialiser le TRENDNET TPL-310AP, appuyez et maintenez le bouton 'Reset' pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Cela restaurera l'appareil aux paramètres d'usine.

Puis-je utiliser plusieurs TRENDNET TPL-305E sur le même réseau ?

Oui, vous pouvez utiliser plusieurs TRENDNET TPL-305E sur le même réseau. Assurez-vous simplement de les coupler correctement en utilisant le bouton 'Pair' pour éviter les conflits.

Quel est le débit maximum pris en charge par le TRENDNET TPL-307E ?

Le TRENDNET TPL-307E prend en charge un débit maximum de 200 Mbps, selon la qualité de la ligne électrique.

Comment vérifier la connexion entre le TRENDNET TPL-310AP et mon routeur ?

Pour vérifier la connexion, observez les voyants LED de l'appareil. Si le voyant 'Power' est allumé et que le voyant 'Ethernet' clignote, cela indique que la connexion est établie avec succès.

Le TRENDNET TPL-305E est-il compatible avec d'autres marques d'adaptateurs CPL ?

Le TRENDNET TPL-305E est conçu pour fonctionner avec d'autres adaptateurs CPL de la même marque. Il peut ne pas être compatible avec d'autres marques.

Quelles sont les distances maximales recommandées pour utiliser le TRENDNET TPL-307E ?

Il est recommandé de ne pas dépasser une distance de 300 mètres entre les adaptateurs sur le même circuit électrique pour garantir une bonne performance.

Comment améliorer la performance de mon TRENDNET TPL-310AP ?

Pour améliorer la performance, placez l'adaptateur à mi-chemin entre votre routeur et l'appareil connecté, évitez les multiprises et les rallonges, et essayez de réduire les interférences électriques autour de l'adaptateur.

Que faire si le TRENDNET TPL-305E chauffe pendant l'utilisation ?

Il est normal que l'adaptateur chauffe légèrement pendant l'utilisation. Cependant, assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué par d'autres objets. Si la chaleur est excessive, débranchez-le et vérifiez son fonctionnement.

MODE D'EMPLOI TPL-305E, TPL-307E2K, TPL-310AP TRENDNET

Guide d'installation rapide

1. Avant de commencer 1
2. Configuration du TPL-310AP 3 3. Créez un réseau powerline 7 4. Voyants et boutons 9

Contenu de l'emballage

TPL-310AP - CD-ROM contenant l'utilitaire et le guide de l'utilisateur - Guide d'installation rapide en plusieurs langues Câble réseau (1.5m)

Vérification de l'équipement

• Lecteur de CD-ROM
• Un ordinateur de bureau ou portable avec un adaptateur réseau filaire ou sans fil installé
• Un réseau 10/100 Mbps filaire existant lorsque le TPL-310AP est utilisé sur un réseau powerline sur un réseau filaire existant
• Navigateur Internet : Internet Explorer 6.0 ou ultérieur
• Un adaptateur powerline AV HomePlug® supplémentaire (p. ex. TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet)

Remarque : Vous aurez besoin d'au moins 2 adaptateurs powerline pour établir un réseau powerline. Veuillez vous assurer de disposer d'un adaptateur powerline supplémentaire avant de suivre les instructions d'installation de ce produit.

Exigences logicielles

Systèmes d'exploitation supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

Remarque:

L'utilitaire de configuration vous permettra d'améliorer la sécurité de votre réseau powerline en vous donnant la capacité de changer le nom par défaut du réseau et de créer votre propre nom de réseau à votre réseau powerline. L'utilitaire peut aussi vous aider à réparer les problèmes de connectivité entre les adaptateurs powerline en vérifiant le nom du réseau. Veuillez consulter le Guide de l'utilitaire sur le CD-ROM du TPL-310AP pour découvrir les instructions d'installation et d'utilisation.

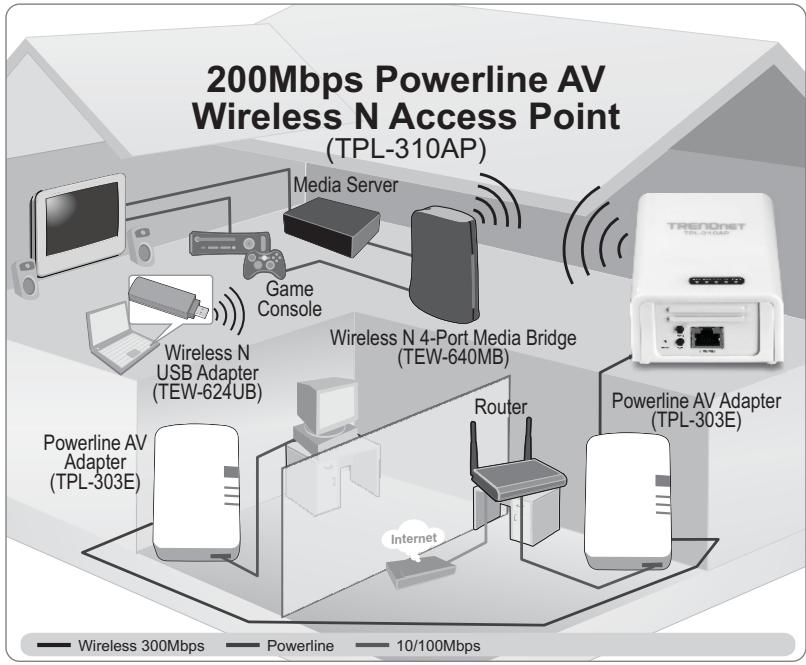

Le schéma d'installation montre une installation type du TPL-310AP, permettant d'étendre votre réseau sans fil à une autre pièce lorsqu’il est relié à un adaptateur powerline supplémentaire (dans ce cas le TPL-303E de TRENDnet). En supposant que vous avez le TPL-310AP et un adaptateur Powerline AV de TRENDnet supplémentaire, ce guide indiquera la procédure d'installation et de configuration du TPL-310AP avec un adaptateur Powerline AV TRENDnet supplémentaire afin d'étendre votre réseau sans fil à une autre pièce (pas dans la même pièce que le routeur et le modem). Les lignes orange représentent la connexion powerline établie via le circuit électrique de votre maison et les lignes bleues représentent la connexion Ethernet Cat. 5, 5e et 6 des applications compatibles sur tout réseau, tels qu'un ordinateur, un routeur ou un set top box branché à votre téléviseur. Les lignes vertes représentent la connexion sans fil depuis votre appareil sans fil (p. ex. ordinateur portable, pont matérielle, etc.) jusqu'au TPL-310AP.

Remarque:

Lors de la première installation, vous devez configurer le point d'accès depuis un ordinateur filaire. Assignez une adresse IP statique à l'adaptateur de votre ordinateur dans le sous-réseau de 192.168.10.x. L'adresse IP par défaut du point d'accès étant 192.168.10.100, assurez-vous qu'aucun autre périphérique réseau n'a reçu la même adresse IP. (Consultez la rubrique « Dépannage » pour configurer les paramètres TCP/IP de votre PC.)

1. Connectez le TPL-310AP à une prise de courant disponible. Le TPL-310AP doit être à portée du câble réseau de votre ordinateur.
2. Connectez un câble réseau entre le port réseau du TPL-310AP et le port réseau de votre ordinateur
3. Positionnez l'interrupteur d'alimentation sur "On".
4. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.1. x. (Consultez la rubrique « Dépannage » pour configurer les paramètres TCP/IP de votre PC.)
5. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.100 et appuyez sur la touche Enter.

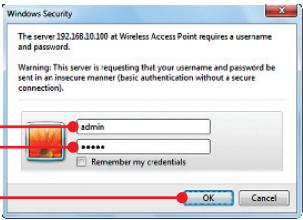

6. Saisissez le nom d'utilisateur et le mot de passe et cliquez sur OK Paramètres par défaut :

Nom d'utilisateur : admin

Mot de passe : admin

Remarque: Le nom d'utiliser et le mot de passe sont sensibles à la casse.

1. L'assistant d'installation apparaîtra automatiquement. Cliquez sur Setup Wizard (Assistant d'installation) s'il ne apparait pas automatiquement.

1. Click Next.

1. Pour le DHCP, cliquez sur la flèche vers le bas et Sélectionnez Client pour DHCP pour que le TPL-310AP obtienne automatiquement une adresse IP de votre serveur DHCP (routeur). Si Disabled (déactivé) est sélectionné pour le DHCP, vous devrez configurer comme suit :

Adresse IP: L'adresse IP assignée doit correspondre à votre réseau (p. ex. 192.168.10. x, 192.168.0. x, 192.168.1. x). Cette adresse IP ne doit être utilisée pour aucune autre périphérique réseau de leur réseau.

Masque de sous-réseau : Dans la majorité des cas, le masque de sous-réseau (255.255.255.0) devrait être exact. Cliquez ensuite sur Next (Suivant).

Remarque: Il est recommandé de configurer manuellement les paramètres de l'interface LAN (adresse IP, masque de sous-réseau) au cas où vous devriez accéder au TPL-310AP à l'avenir. Veillez inscrire les paramètres IP pour consultation future.

1. Vous devrez configurer les éléments suivants :

Band: Dans la majorité des cas, les paramètres par défaut (2,4 GHz (B + G + N)) devraient être exacts.

Mode: Dans la majorité des cas, les paramètres par défaut (AP) devraient être exacts.

Network Type: Ce paramètre ne s'applique pas au mode (AP). Poursuivez avec le paramètre suivant.

SSID: Le SSID est le nom de votre réseau sans fil (p. ex. routeur sans fil ou point d'accès). Saisissez un SSID (nom de réseau) exclusif. N'utilisez pas un nom qui pourrait être identifié, comme « Réseau de la famille Dupont ». Choisissez un nom qui peut être aisément identifiable quand vous chercherez des réseaux sans fil disponibles. Channel Width : Dans la majorité des cas, le paramétrage par défaut (20 MHz) devrait être exact.

Numéro du canal : Ce paramètre ne s'applique que si la largeur du canal est positionnée sur 40 MHz. Dans la majorité des cas, les paramètres par défaut devraient être exacts.

Enable Mac Clone (Single Ethernet Client) : Dans la majorité des cas, les paramètres par défaut devraient être exacts.

Cliquez ensuite sur Next (Suivant).

Remarque :

1. Afin de protégé votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil.
2. Lorsque le cryptage est activé sur le point d'accès sans fil, chaque ordinateur et périphérique sans fil doit être configuré avec la même clé de cryptage.
3. L'exemple ci-dessus correspond à la sécurisation WPA2 (AES). Si vous sélectionnez WPA ou WPA2, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionnez le WEP.
4. Veuillez consulter le Guide de l'utilisateur du CD-ROM pour les consignes portant sur le WPS (Wi-F
5. Sélectionnez WPA2(AES).

1. Sélectionnez Passphrase (phrase de passage) ou Hex (64 caractères) comme format de clé pré-partagée.

1. Saisissez les caractères de votre clé pré-partagée et cliquez sur Next (Suivant). Pour le WPA-PSK ou le WPA2-PSK, la clé pré-partagée doit comprendre entre 8 et 63 caractères ASCII (phrase de passe) ou 64 caractères HEX (0-9 & A-F). Assurez-vous d'inscrire la clé pré-partagée. Utilisez la même clé de cryptage sur votre ordinateur sans fil ou autres périphériques sans fil pour vous connecter sans fil au TPL-310AP.

1. Veuillez attendre 25 secondes pour que le TPL-310AP redémarre.

1. Après que les paramètres soient appliqués et que le périphérique ait redémarré, débranchez le TPL-310AP de la prise de courant.

Remarque :

1. NE PAS installer le TPL-310AP avant d'en avoir reçu la consigne.
2. NE BRANCHEZ PAS le TPL-310AP sur un cordon multiprise ou un régulateur de tension.
3. Il est DECONSEILLE d'utiliser ce produit sur des réseaux électriques qui utilisent des coupecircuits AFCI ou qui sont connectés à des prises GFI protégées, ceci peut provoquer une dégradation des performances ou une perte de connexion.
4. En supposant que le TPL-310AP et les autres périphériques Powerline AV TRENDnet sont configurés avec les paramètres par défaut, pour créer un réseau powerline, branchez simplement le TPL-310AP et les autres périphériques Powerline AV TRENDnet aux prises murales qui sont sur le même circuit électrique. Aucune autre configuration de l'utilitaire n'est nécessaire.
5. Evitez de brancher le TPL-310AP à une prise qui a déjà un autre appareil branché (p. ex. réfrigérateur, machine à laver et sèche-linge).
6. Ce point d'accès Powerline AV sans fil N 200 Mbps TPL-310AP doit être appareillé avec au moins un autre périphérique powerline compatible HomePlug® AV. (p. ex. les produits Powerline AV TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet)
7. Afin de relier le TPL-310AP à vos autres péripériques Powerline AV de TRENDnet, tous les péripériques doivent se couvrir sur le même circuit électrique.
8. Un maximum de 16 TPL-310AP et autres péripériques Powerline AV peuvent être mis en réseau.

Ci-dessous, vous trouvez un exemple montrant comment créer un réseau powerline en utilisant le TPL-310AP, le TPL-303E et un routeur existant pour partager internet.

1. Branchez un TPL-303E ou un autre adaptateur Powerline AV TRENDnet à une prise de courant disponible. Cet adaptateur powerline doit se trouver à portée du cable réseau du routeur.
2. Branchez un câble réseau entre l'adaptateur powerline et un port réseau LAN disponible de votre routeur (p. ex. le TEW-691GR).

1. Connectez le TPL-310AP à une prise de courant disponible là où vous le désirez pour étendre vos connexions sans fil. Veuillez consulter la section « Astuces sans fil » pour un positionnement optimal du TPL-310AP.
2. (OPTIONNEL) Branchez un câble réseau entre le TPL-310AP et le port réseau de votre ordinateur ou de votre matériel réseau distants (p. ex. console de jeu, Set box IP, téléviseur compatible réseau, etc.).

Outlet

Outlet

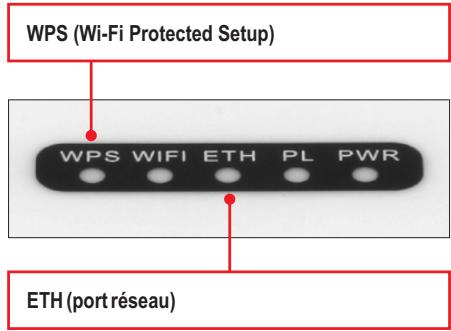

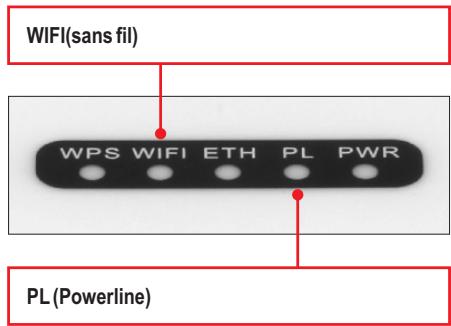

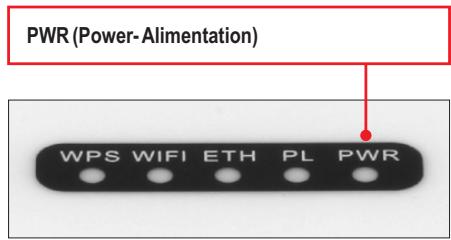

1. Vérifiez que les voyants WIFI (sans fil) (clignant/vert), ETH (Ethernet) (vert), PL (Powerline) et PWR (Power-alimentation) (fixe/vert) sont allumés pour le TPL-310AP.

Votre installation est à présent terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPL-310AP, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur

CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

Remarque:

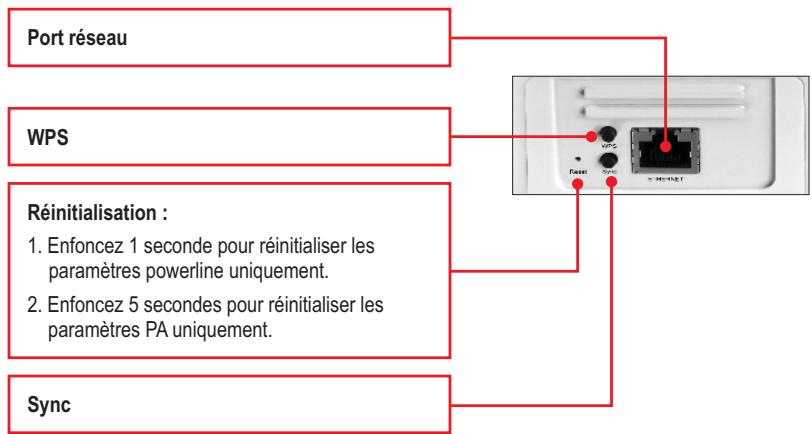

Le port réseau, le bouton WPS, le bouton de réinitialisation et le bouton Sync se trouvent sous l'appareil.

L'interrupteur d'alimentation se trouve au sommet de l'appareil.

Remarque:

Les éléments suivants peuvent influencer la qualité de la connexion du réseau powerline :

• Le bruit - Produit par les appareils branchés à votre système électrique via des prises de courant et qui ont une haute consommation d'énergie (p. ex. les micro-ondes, les fours, les sèche-cheveux, les fers à repasser, les lave-vaiselles, etc.). La qualité de votre câblage électrique domestique peut également provoquer des bruits supplémentaires sur votre système électrique.
• La distance - De longs câblages électriques à travers votre système électrique entre les adaptateurs powerline connectés.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

200Mbps Powerline AV Wireless Access Point

Modèle:

TPL-310AP

Nom Commercial:

TRENDnet

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil et du Parlement Européen pour la radio et les équipements de terminaux de télécommunications ainsi que des équipements des produits liés à l'énergie sous la directive 2009/125/EC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date
